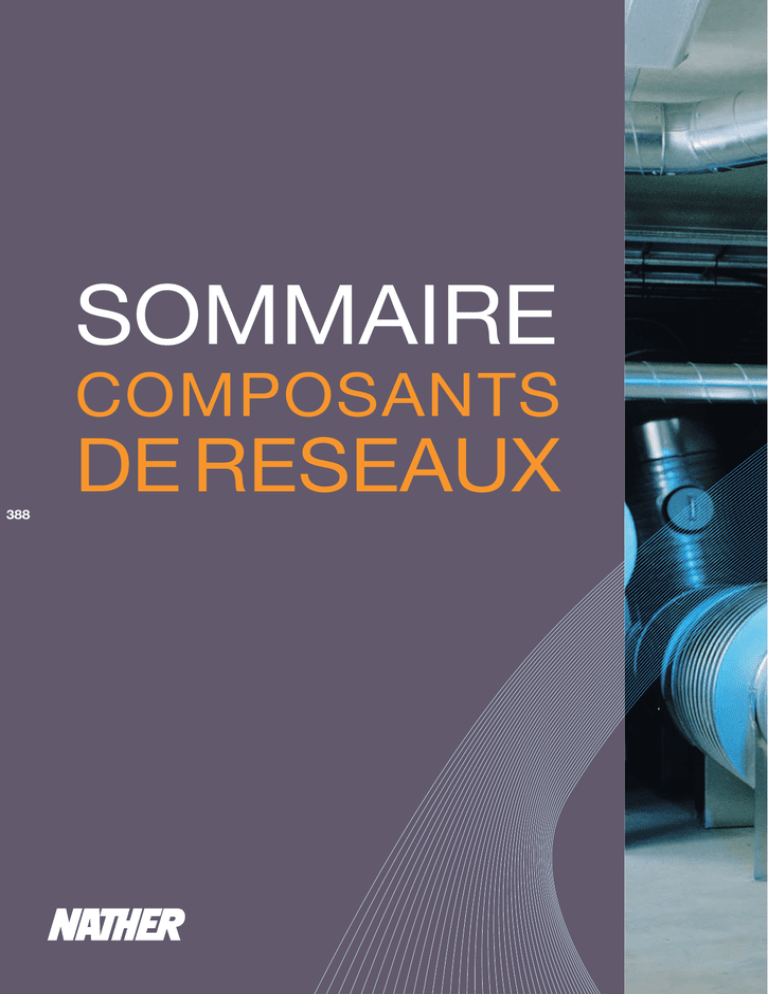

SOMMAIRE
COMPOSANTS
388
Tarifs
p 20
DE RESEAUX
ALU
Conduits flexibles
aluminium
390
FLEXALU
Conduits flexibles
aluminium
391
FLEXGAZ
Conduits flexibles
aluminium
392
QUALIGAZ
Conduits flexibles
aluminium
393
GALFLEX
Conduits semi-regides
galvanisés
394
SONO
Conduits flexibles
aluminium isolés
395
FORM
Conduits flexibles
aluminium isolés
396
389
Tarifs
Quel conduit
p 20
choisir ?
398
TS-EE
Conduits rigides spiralés
galvanisés et aluminium
400
Accessoires
standard galva
401
Accessoires
standard joints
408
TS-ISOL
Conduits rigides spiralés
double peau isolés galva
412
Accessoires
standard isolés
413
COMPOSANTS DE RÉSEAUX
Conduits flexibles aluminium
ALU
Principalement utilisée dans les installations de VMC et de traitement d’air,
la gaine ALU permet de raccorder très facilement les terminaux (bouches ou
grilles) sur le réseau principal (gaine rigide).
Conduit très souple
Classement au feu : M0 (incombustible)
Facilité d’installation
DESCRIPTION
- Conduit flexible
- Classement au feu : M0 (incombustible)
- Plage d’utilisation en température : - 30°C
à + 200 °C et ponctuellement jusqu’à 250° C
- Pression max d’utilisation : 2500 Pa
- Rayon de courbure : R = 0,7 fois le diamètre
CONSTRUCTION
- Feuilles d’aluminium renforcées d’un film
polyester
- Structure en fil d’acier hélicoïdal
390
Tarifs
p 397
CONDITIONNEMENT
GAMME
Diamètres : du Ø 80 au Ø 630 mm
Disponible en longueur de 10 m
Longueur de 10 m, livrée compactée en carton
MONTAGE
Elle s’utilise pour le raccordement des terminaux (bouches, grilles) sur le réseau principal rigide.
Tous les conduits sont femelles et se montent par emboîtement sur les accessoires mâles (tés, réductions,
coudes, registres…). Un raccord mâle est nécessaire pour l’assemblage sur un conduit rigide (prolongement du
réseau principal vers un terminal).
Le montage sur accessoires standards nécessite l’emploi de mastic d’étanchéité et de ruban adhésif alors que
l’étanchéité sur accessoires à joint se fait par simple emboîtement (voir accessoires à joint), le maintien est
assuré par des attaches gaines ou colliers universels.
ACCESSOIRES
Raccord mâle nécessaire
pour l’assemblage de deux conduits
Attache gaine permet de fixer
et d’étancher les différents
raccordements de gaines flexibles
Collier universel permet de fixer
Mastic d’étanchéité permet
d’assurer l’étanchéité entre le conduit
et l’accessoire standard
Ruban adhésif permet de parfaire
l’étanchéité et assure la finition du
raccord entre le conduit et l’accessoire
standard
FLEXALU
Utilisé principalement dans les installations de VMC en logements collectifs (sauf
VMC gaz) et dans les bâtiments tertiaire, le FLEXALU permet de raccorder très
facilement les terminaux (bouches ou grilles) sur le réseau principal (gaine rigide)
ainsi que le rejet des caissons d’extraction sur une sortie de toiture ou de façade.
Il convient également pour le raccordement des hottes de cuisines domestiques.
Bonne résistance mécanique (épaisseur 0,12 mm)
Facilité de mise en œuvre grâce à son côté “malléable“
Classement au feu : M0 (incombustible), point de fusion 650° C
Conforme au DTU 68.2
CONSTRUCTION
DESCRIPTION
- Conduit flexible
- Classement au feu M0 (incombustible)
- Très bonne résistance aux fortes températures
- Plage d’utilisation en température : - 30°C à + 250 °C et ponctuellement
jusqu’à 300° C en pointe
- Rayon de courbure : ≤ 160, R = 1 fois le diamètre 200 à 315, R = 1,5 fois
le diamètre Ø ≥ 315, R = 2 fois le diamètre
- Feuillard en aluminium
ondulé serti en spirale,
épaisseur 0,12 mm
GAMME
Diamètres : du Ø 80
au Ø 630 mm - Disponible
en longueur de 3 m
CONDITIONNEMENT
Longueur de 3 m, livrée compactée (L = 0,80 m jusqu’au Ø 400 mm)
MONTAGE
Il s’utilise sur des portions de réseaux courts (exemple : 1,5 m maximum entre le collecteur d’étage et la bouche
en VMC habitat collectif). Tous les conduits sont femelles et se montent par emboîtement sur les accessoires
mâles (tés, réductions, coudes, registres…). Un raccord mâle est nécessaire pour l’assemblage sur un conduit
rigide (prolongement du réseau principal vers un terminal).
Le montage sur accessoires standards nécessite l’emploi de mastic d’étanchéité et de ruban adhésif alors que
l’étanchéité sur accessoires à joint se fait par simple emboîtement (voir accessoires à joint), son maintien est
assuré par des vis autotaraudeuses.
ACCESSOIRES
pour l’assemblage de deux
conduits
Mastic d’étanchéité permet d’assurer
l’étanchéité entre le conduit et l’accessoire standard
Vis autotaraudeuses permettent
la fixation mécanique entre les
accessoires et le conduit
391
Tarifs
pp397
20
FLEXGAZ
Utilisé spécialement dans les installations de VMC Gaz en logements
collectifs et dans les bâtiments tertiaires, le FLEXGAZ permet de raccorder
très facilement la bouche gaz thermoréglable au collecteur d’étage du
réseau principal (gaine rigide alu). Il s’utilise sur des portions de réseaux
courts.
Spécial raccordement bouche thermoréglable gaz / colonne verticale
Conforme aux exigences des DTU 68.1 et 68.2 relatifs à la VMC gaz
DESCRIPTION
392
Tarifs
p 397
- Conduit flexible
- Conduit de raccordement té collecteur
(colonne verticale) / bouche thermoréglable
et à la corrosion
- Plage d’utilisation en température : - 30°C à + 250 °C
et ponctuellement jusqu’à 400° C en pointe
CONSTRUCTION
- Feuillard en aluminium ondulé serti en spirale,
épaisseur 0,3 mm
GAMME
Diamètre : Ø 125 mm
CONDITIONNEMENT
Longueur de 3 m, livrée non compactée
MONTAGE
Il s’utilise sur des portions de réseaux courts (exemple : 1,5 m maximum entre le collecteur d’étage et la bouche
thermoréglable gaz). Tous les conduits sont femelles et se montent par emboîtement sur les accessoires mâles
(tés, réductions, coudes, registres…).
Un raccord mâle alu est nécessaire pour l’assemblage sur un conduit rigide alu (prolongement du réseau principal
vers un terminal). Le montage sur accessoires standards nécessite l’emploi de mastic d’étanchéité et de ruban adhésif, son maintien est assuré par des vis autotaraudeuses.
ACCESSOIRES
Raccord mâle alu permet
l’assemblage sur un conduit rigide alu
(prolongement de réseau)
la fixation mécanique entre
les accessoires et le conduit
standard
QUALIGAZ
Utilisé pour l’évacuation des produits de combustion en VMC Gaz, le conduit
QUALIGAZ est utilisé spécialement dans les installations de VMC Gaz en
logements collectifs ou individuels.
Très flexible, il permet de raccorder très facilement l’évacuation de la
chaudière gaz sur la bouche thermoréglable gaz. Il s’utilise sur des portions
de réseaux courts.
Spécial raccordement chaudière gaz / bouche thermoréglable gaz
Conforme aux exigences du DTU 68.2 relatifs à la VMC gaz
Marquage QUALIGAZ
CONSTRUCTION
DESCRIPTION
- Conduit flexible de raccordement chaudière gaz / bouche
thermoréglable gaz
- Très bonne résistance aux fortes températures et à la corrosion
- Plage d’utilisation en température : - 30°C à + 250 °C et ponctuellement
jusqu’à 400°C en pointe
- Rayon de courbure : quel que soit Ø, R = 1 D
- Feuillard en aluminium ondulé
serti en spirale, épaisseur 0,15 mm
393
GAMME
Diamètre Ø 118 int. / 125 ext.
Disponible en longueur de 1,5 m
CONDITIONNEMENT
Longueur de 1, 5 m, livrée compactée en 30 ou 40 cm
MONTAGE
Interdit en VMC gaz condensation. Il permet le raccordement de la chaudière gaz sur la bouche thermoréglable
gaz avec une longueur maximum de 1,5 m.
Le montage sur accessoires standards nécessite l’emploi de mastic d’étanchéité et de ruban adhésif.
Pour une installation soignée, nous préconisons l’utilisation d’attaches gaines ou de colliers universels.
ACCESSOIRES
standard
Tarifs
pp397
20
Conduits semi-rigides galvanisés
GALFLEX
Utilisé principalement dans les installations de VMC en bâtiments tertiaires
et occasionnellement en logements collectifs (sauf VMC gaz), le GALFLEX
permet de raccorder les terminaux (bouches ou grilles) sur le réseau principal
(gaine rigide) ainsi que le rejet des caissons d’extraction sur une sortie de
toiture ou de façade. Du fait de sa très bonne résistance mécanique, il
permet le raccordement de terminaux éloignés (3 m).
Très bonne résistance mécanique (épaisseur 0,10 mm)
Classement au feu : M0 (incombustible), point de fusion 850° C
Spécialement approprié pour la VMC des bâtiments tertiaires
DESCRIPTION
394
Tarifs
p 397
- Conduit flexible semi-rigide
- Plage d’utilisation en température : - 30°C à + 250 °C
et ponctuellement jusqu’à 350° C en pointe
- Rayon de courbure :
≤ 160, R = 1 fois le diamètre
200 à 250, R = 1,5 fois le diamètre
≥ 315, R = 2 fois le diamètre
CONSTRUCTION
- Feuillard ondulé en acier galvanisé électro
zingué serti en spirale, épaisseur 0,10 mm
GAMME
CONDITIONNEMENT
MONTAGE
Il s’utilise sur des portions de réseaux longs (exemple : 3 m maximum entre le réseau principal rigide et les
terminaux (bouches ou grilles)). Tous les conduits sont femelles et se montent par emboîtement sur les accessoires
mâles (tés, réductions, coudes, registres…).
Un raccord mâle est nécessaire pour l’assemblage sur un conduit rigide (prolongement du réseau principal vers
un terminal). Le montage sur accessoires standards nécessite l’emploi de mastic d’étanchéité et de ruban adhésif
alors que l’étanchéité sur accessoires à joint se fait par simple emboîtement (voir accessoires à joint), son maintien
est assuré par des vis autotaraudeuses.
ACCESSOIRES
Raccord mâle nécessaire pour
l’assemblage de deux conduits
standard
Conduits flexibles aluminium isolés
SONO
la gaine SONO permet de pallier aux risques de condensation (VMC simple
flux) et de maintenir la température de l’air (VMC double flux et traitement
d’air) lors de son cheminement dans le réseau de ventilation.
Isolation thermique, diminution des déperditions calorifiques
Atténuation acoustique
Classement au feu M0/M1
Facilité d’installation
DESCRIPTION
CONSTRUCTION
- Conduit flexible avec isolation phonique et thermique
- Classement au feu :
conduits intérieur et extérieur : M0 (incombustible)
laine de verre : M1
- Plage d’utilisation en température : - 30°C à + 250°C et
ponctuellement jusqu’à 300° C
CONDITIONNEMENT
Longueur de 10 m, livrée compactée en carton
- Feuilles d’aluminium renforcées
d’un film polyester
- Structure en fil d’acier hélicoïdal
pour conduit intérieur
- Isolation laine de verre 25 mm
- Deux conduits concentriques et
conduit intérieur microperforé
GAMME
Longueur : 10 m
MONTAGE
Elle s’utilise pour le raccordement des terminaux
(bouches, grilles) sur le réseau principal rigide.
Tous les conduits sont femelles et se montent
par emboîtement sur les accessoires mâles
(tés, réductions, coudes, registres…).
Un raccord mâle est nécessaire pour
l’assemblage sur un conduit rigide (prolongement
du réseau principal vers un terminal).
Conduit intérieur :
Le montage sur accessoires standards nécessite l’emploi
de mastic d’étanchéité et de ruban adhésif alors que
l’étanchéité sur accessoires à joint se fait par simple
emboîtement (voir accessoires à joint), le maintien est
assuré par des attaches gaines ou colliers universels.
Enveloppe extérieure :
Elle doit recouvrir l’isolant, l’étanchéité et la finition sont
assurées avec la bande adhésive.
ACCESSOIRES
pour l’assemblage de deux conduits
standard
395
Tarifs
pp397
20
Conduits semi-rigides aluminium isolés
FORM
la gaine FORM permet de pallier aux risques de condensation (VMC simple
flux) et de maintenir la température de l’air (VMC double flux et traitement
d’air) lors de son cheminement dans le réseau de ventilation.
Isolation thermique, diminution des déperditions calorifiques
Atténuation acoustique
Très bonne tenue mécanique
DESCRIPTION
396
Tarifs
p 397
- Conduit semi-rigide isolé
- Classement au feu :
conduit intérieur et extérieur : M0 (incombustible)
laine de verre : M1
- Plage d’utilisation en température : -30°C à + 250 °C
et ponctuellement jusqu’à 300° C
CONDITIONNEMENT
CONSTRUCTION
- Feuillard en aluminium ondulé serti en spirale,
épaisseur 0,15 mm
- Isolation laine de verre 25 mm, pare-vapeur
- Deux conduits concentriques et conduit
intérieur microperforé
GAMME
MONTAGE
Il s’utilise pour le raccordement des terminaux (bouches, grilles) sur le réseau principal rigide.
Tous les conduits sont femelles et se montent par emboîtement sur les accessoires mâles (tés, réductions, coudes,
registres…). Un raccord mâle est nécessaire pour l’assemblage sur un conduit rigide (prolongement du réseau
principal vers un terminal).
Conduit intérieur : Le montage sur accessoires standards nécessite l’emploi de mastic d’étanchéité et de ruban
adhésif alors que l’étanchéité sur accessoires à joints se fait par simple emboîtement (voir accessoires à joints), le
maintien est assuré par des vis autotaraudeuses.
Enveloppe extérieure : Assurer l’étanchéité et la finition avec la bande adhésive.
ACCESSOIRES
l’assemblage de deux conduits
l’étanchéité et assure la finition
du raccord entre le conduit et
l’accessoire standard
Conduits semi-rigides aluminium isolés
TARIF
Conduits flexibles (semi-rigides) Ø 80
Ø 100 Ø 125 Ø 160
aluminium simple classé M0,
type FLEXALU*
552301 552302 552303 552304
la longueur de 3 m
11,60 14,27 15,54 21,75
aluminium spécial gaz classé M0,
type FLEXGAZ
552123
la longueur de 3 m, ép. 0,3 mm, non compactée
75,35
conduit de raccordement té collecteur (colonne verticale)
bouche thermoréglable aluminium spécial gaz classé M0,
type QUALIGAZ
552163
la longueur de 1,5 m (Ø 118 int./125 ext.)
15,25
conduit de raccordement bouche thermoréglable / chaudière gaz
galvanisé classé M0,
type GALFLEX
552132 552133 552134
la longueur de 3 m
30,90 32,00 48,72
aluminium classé formable classé MO/MO,
type FORM
552152 552153 552154
avec isolation thermique et phonique,
49,69 62,78 77,53
la longueur de 3 m
Ø 200
Ø 250
Ø 315
Ø 355
Ø 400
Ø 450
Ø 500
Ø 630
552305 552306 552307 552308 552309 552310 552311 552313
26,10 29,81 54,29 85,61 102,14 199,06 224,17 370,10
552135 552136 552137 552138 552139 552140 552141 552143
54,95 94,42 143,38 161,65 182,00 204,80 227,59 286,93
552155 552156 552157 552158
89,92 137,53 173,16 187,22
* compacté L = 0,80 jusqu’au Ø 400 mm
397
Tarifs
Gaines aluminium souples
Ø 80
simple classée M0, type ALU
552171
la longueur de 10 m
44,66
classée M0
avec isolation thermique et
552251
phonique, type SONO,
106,49
la longueur de 10 m classée M0/M1
Ø 100 Ø 125 Ø 160 Ø 200 Ø 250 Ø 315 Ø 355 Ø 400 Ø 450 Ø 500 Ø 630
552172 552173 552174 552175 552176 552177 552178 552179 552180 552181 552182
51,04 52,20 74,82 91,64 124,12 175,74 206,48 231,42 234,90 290,58 388,60
552252 552253 552254 552255 552256 552257 552258 552259 552260 552261 552262
106,49 109,97 132,24 153,82 212,28 261,70 345,22 380,02 446,83 487,90 645,19
catalogue tarif 2013-2014 édition Mai 2013 - Prix HT en Euros - TARIFS
p 20
Quels conduits choisir ?
Conduits rigides et accessoires galvanisés
GAMME STANDARD
Cette large gamme de produits permet de réaliser des réseaux de distribution d’air dans le cadre d’installation de
VMC en Habitat collectif et bâtiment tertiaire. Leur construction répond donc à des critères spécifiques tels que :
- Réalisation en tôle d’acier galvanisé Z275
(coupe feu 400°C-½ h)
- Classement au feu M0 (categorie A1)
- Conduits conformes aux normes NF EN 1506
(dimensions) et NF EN 12237 (résistance et étanchéité)
D’autre part les accessoires ont une qualité de finition inégalée avec des bords anti-coupures (supprime les
risque de blessure sur le chantier), et la rigidité des conduits est fortement améliorée avec un poids minimum
grâce à un double nervurage (à partir du Ø 250).
GAMME ACCESSOIRES À JOINTS
Cette gamme de produit reprend les spécificités de la gamme standard avec joint EPDM double lèvre serti au niveau
de tous les accessoires. Les conduits rigides restent quant à eux standards.
398
LES
Gamme certifiée avec une étanchéité classe C selon NF EN
12237, soit un taux de fuite de 5% .
• 2 fois moins de fuites garanti par rapport à un réseau
standard (10% de taux de fuite par défaut).
• dimensionnement des diamètres de réseau et du ventilateur
optimisé.
• valorisation RT 2012 : 1% de gain sur le Cep “gratuit”.
> FACILITÉ ET RAPIDITÉ DE MONTAGE
• cône d’emboîtement et bord d’arrêt.
• suppression du mastic et de la bande adhésive grâce
au joint double lèvre.
• démontage et ajustement possible en cours de chantier.
> ETANCHÉITÉ PARFAITE ET DURABLE
• joint résistant au viellissement et aux UV.
> GAIN DE TEMPS
• de l’ordre de 20% à 30% par rapport à un réseau standard.
> ESTHÉTIQUE
• solution idéale pour les réseaux en apparent avec la
garantie d’une finition soignée et irréprochable.
Conduits rigides et accessoires galvanisés isolés à joints
Les conduits et les accessoires sont de type double peau isolés thermiquement par laine minérale incorporée
d’épaisseur 25 ou 50 mm. Cette gamme de produit reprend les spécificités de la gamme à joint EPDM double lèvre au
niveau des diamètres intérieurs des accessoires.
Spécialement destinés aux installation d’air chaud ou froid nécessitant une isolation thermique élevée, ils seront très
utilisés en VMC double flux pour les passages en extérieur et en volume non chauffé.
LES
> ISOLATION THERMIQUE
• limite fortement les déperditions thermiques de l’air lors de son passage dans les réseaux pour une efﬁcacité
maximum des systèmes de ventilation double flux et de traitement d’air.
• évite le phénomène de condensation dans les réseaux.
> PERFORMANCE GARANTIE
Gamme certifiée avec une étanchéité classe C selon NF EN 12237, soit un taux de fuite de 5%.
• 2 fois moins de fuites garanti par rapport à un réseau standard (10% de taux de fuite par défaut).
• dimensionnement des diamètres de réseau et du ventilateur optimisé.
• valorisation RT 2012 :
- au niveau des déperditions par respect de l’article 49 sur l’isolation des réseaux avec un maintien
de la performance thermique dans le temps.
- 1% de gain sur le Cep “gratuit”.
> FACILITÉ ET RAPIDITÉ DE MONTAGE
• cône d’emboîtement et bord d’arrêt.
• suppression du mastic et de la bande adhésive grâce au joint double lèvre.
• démontage et ajustement possible en cours de chantier.
• pas d’isolation externe à rapporter sur réseau nu.
> GAIN DE TEMPS X 2
• étanchéité du réseau par accessoires à joints.
• isolation thermique du réseau intégrée.
> ESTHÉTIQUE
• solution idéale pour les réseaux en apparent avec la garantie d’une finition soignée et irréprochable.
> PÉRENNITÉ DE L’INSTALLATION
• isolant protégé des conditions extérieures (pluie, neige…) grâce à la construction usine double peau.
399
Tarifs
p 20
Conduits rigides spiralés galvanisés
TS - EE
Les conduits rigides spiralés (TS-EE) sont utilisés principalement dans les
installations de VMC et de traitement d’air en logements collectifs (sauf VMC
gaz) et dans les bâtiments tertiaires aussi bien en neuf qu’en rénovation.
Tôle d’acier galvanisé Z275 (coupe feu 400° C – ½h)
Disponible en longueur de 3 m (TS) et en élément d’étage de 2,47 m (EE)
pour habitat collectif
Compatible avec accessoires standard et accessoires à joints
Conduits conformes aux normes NF EN 1506 et NF EN 12237
DESCRIPTION
400
Tarifs
p 404
- Epaisseur comprise entre 0,5 et 1 mm
- Conduits conformes aux normes NF EN 1506
- Classement au feu : catégorie A1 (anciennement M0)
conformément à l’arrêté du 21/11/2002
- Très bonne résistance mécanique
en continue (- 50°C à + 120°C en intermittent)
- Pression max d’utilisation : - 5 000 à + 3 000 Pa
CONSTRUCTION
- Tôle d’acier galvanisé Z275
- Double nervurage à partir du Ø 250 pour
une meilleure rigidité
GAMME
Du diamètre Ø 80 à Ø 800 mm
- Longueur de 3 m (TS)
- Elément d’étage de 2,47 m (EE) pour
habitat collectif
MISE EN ŒUVRE
registres…). Un raccord mâle est nécessaire pour l’assemblage entre deux longueurs.
Le montage sur accessoires standards nécessite l’emploi du mastic d’étanchéité et du ruban adhésif alors que
l’étanchéité sur accessoires à joints se fait par simple emboîtement (voir accessoires à joints).
Des vis autoperforeuses ou des rivets pop permettent d’assurer le maintien mécanique entre les conduits et les
accessoires. Avec la solution à joint leur nombre en est réduit.
ACCESSOIRES
Raccord mâle nécessaire pour l’assemblage
de deux conduits bout-à-bout
Tés, réductions, coudes… se reporter
aux accessoires de réseaux
Collier support gaine permet la fixation
de la gaine aussi bien à la verticale qu’à
l’horizontale
Feuillard de suspension permet de
suspendre la gaine à l’horizontale
Pieds de supportage à associer à
un collier support gaine pour le maintien
des gaines en réseau horizontal
(réseau terrasse)
d’assurer l’étanchéité entre
le conduit et l’accessoire standard
Ruban adhésif permet de
parfaire l’étanchéité et assure
la finition du raccord entre
le conduit et l’accessoire standard
Rivet pop permet la fixation
mécanique entre les accessoires
et le conduit
Accessoires standard de réseaux galvanisés
Les accessoires de réseaux galvanisés sont utilisés principalement
dans les installations de VMC et de traitement d’air en logements
collectifs (sauf VMC gaz) et dans les bâtiments tertiaires aussi bien
en neuf qu’en rénovation.
Ils permettent d’adapter la géométrie de réseau aux contraintes du
bâtiment.
Tôle d’acier galvanisé Z275 (coupe feu 400°C – ½h)
Très bonne finition avec bords retournés anti-coupures
Accessoires conformes aux normes NF EN 1506 et NF EN 12237
DESCRIPTION
- Bords retournés anti-coupures
- Accessoires conformes aux normes NF EN 1506
- Très bonne résistance mécanique
en continue (- 50°C à + 120°C en intermittent)
CONSTRUCTION
GAMME
Tous les accessoires sont globalement
disponibles dans les diamètres Ø 80
à Ø 630 mm
MISE EN ŒUVRE
Tous les accessoires sont mâles et se montent par emboîtement sur les conduits femelles.
Un raccord femelle est nécessaire pour l’assemblage entre deux accessoires (exemple : tés + réductions).
Le montage des accessoires standards nécessite l’emploi de mastic d’étanchéité et de ruban adhésif.
401
Tarifs
pp404
20
Accessoires de réseau galvanisé standard
Descriptif
ACCESSOIRES
Culotte simple
permet de diviser le réseau principal
en 2 branches de même diamètre
avec un angle de 45° par rapport à l’axe.
Utilisé principalement en soufflage.
Accessoire mâle
Coude 90°
permet le changement
de direction du réseau à 90°.
Accessoire mâle
Coude 60°
Accessoire mâle
402
Tarifs
p 404
Coude 45°
Accessoire mâle
Coude 30°
Accessoire mâle
Raccord mâle
permet le raccordement
entre deux conduits flexibles
ou rigides.
Accessoire mâle
Raccord femelle
entre deux accessoires
mâles.
Piquage plat circulaire
à 90° sur surface plane (gaine
rectangulaire, groupes de VMC).
Accessoire mâle
Bouchon mâle / femelle “standard“
permet de fermer le conduit
ou un accessoire standard
en son extrémité.
Bouchon mâle
à joint spécial conduit.
Trappe de visite
permet un accès aisé rapide
à l’intérieur des réseaux
circulaires pour les opérations
d’entretien.
Piquage express circulaire
permet de diviser le réseau principal
en deux branches avec un angle à 90°.
Souplesse à l’installation mais
nécessite une mise en œuvre
très soignée.
Accessoire mâle
Té collecteur d’étage
principalement utilisé en habitat
collectif il permet le raccordement
sans fuite entre le réseau vertical
(colonne) et les bouches d’extraction
du logement. de 1 à 3 piquages
Ø 125 mm sur la colonne verticale.
Accessoire mâle
Té souche standard ou isolé
principalement utilisé en habitat
collectif il permet le raccordement
des colonnes verticales sur
les réseaux horizontaux disposés
en combles ou toitures terrasse.
Facilite l’étanchéité en terrasse.
Accessoire mâle
Descriptif
ACCESSOIRES
Té équerre
permet de diviser le réseau
principal en deux branches
avec un angle à 90°.
Accessoire mâle
Té oblique
permet de diviser le réseau
principal en deux branches
avec un angle à 45°.
Utilisé principalement en soufflage.
Accessoire mâle
Manchette souple
(400°C – 2h)
permet le raccordement entre
le groupe de ventilation et le réseau
en évitant les transmissions
de vibrations.
Registre de réglage
permet le réglage manuel de
la pression dans les branches
de réseaux aérauliques.
Accessoire mâle
Clapet anti-retour
permet d’éviter la circulation
d’air extérieure en cas d’arrêt
des ventilateurs.
Montage en conduit.
Piège à son circulaire rigide
il absorbe les bruits de
ventilateurs ou centrales
de traitement d’air qui
se propagent dans les réseaux.
Efficace en basses et moyennes
fréquences.
lg. 600 mm ø125 à ø 250
lg.900 mm ø 315 et plus.
Accessoire mâle
Réduction conique
concentrique
entre deux conduits de
diamètres différents.
Elle se monte souvent après
un té de dérivation
(avec un raccord femelle
et un conduit).
Accessoire mâle
Collier isolé
Support gaine
permet la fixation des conduits
rigides de ventilation avec
isolation isophonique en PVC
souple noir.
403
Tarifs
pp404
20
Collier universel
de serrage
multi-diamètres
(Ø 60 à Ø 200 mm)
à bande crantée,
il permet le maintien
et le serrage des gaines
souples ou flexibles.
Acier inoxydable.
Attache gaine
permet le maintien et le serrage
des gaines souples ou flexibles.
Fil d’acier zingué.
TARIFS
Conduits spiralés rigides en acier galvanisé
Ø 80 Ø 100
Ø 125 Ø 160
épaisseur (mm)
0,5
0,5
0,5
0,5
poids moyen en kg/ml 1,1
1,4
1,7
2,2
tube acier galvanisé 553021 553022 553023 553024
L = 3,00 m
TS 21,07 24,12
25,09 31,91
élément d’étage acier galvanisé
553003 553004
L = 2,47 m
EE
22,84 28,97
Ø 200
0,6
3,5
553025
42,63
553005
38,76
Ø 250
0,6
4,3
553026
56,76
553006
51,55
Ø 315
0,6
5,4
553027
71,74
553007
65,25
Ø 355
0,6
6,1
553028
81,97
553008
74,52
Ø 400
0,8
9,2
553029
112,30
553009
105,05
Ø 450
0,8
10,4
553030
121,07
553010
110,01
Ø 500
0,8
11,5
553031
135,20
553011
125,54
Ø 630
0,8
14,5
553032
158,34
553012
148,77
Ø 710
0,8
16
553033
251,51
Ø 125
0,5
553063
60,82
553043
49,75
Ø 160
0,5
553064
77,85
553044
63,69
Ø 200
0,6
553065
101,26
553045
89,43
Ø 250
0,6
553066
116,04
553046
95,28
Ø 315
0,6
553067
145,53
553047
119,42
Ø 355
0,6
553068
212,71
553048
174,13
Ø 400
0,8
553069
242,57
553049
200,24
Ø 450
0,8
553070
276,16
553050
223,88
Ø 500
0,8
553071
297,29
553051
238,81
Ø 800
1
23
553034
300,64
Conduits spiralés rigides en aluminium
404
épaisseur (mm)
tube aluminium,
L = 3,00 m
TS-A
élément d’étage aluminium
L = 2,47 m
EE-A
Ruban adhésif aluminium
ruban adhésif aluminium
implantation intérieure et extérieure
Ø 100
0,5
553062
53,12
10 m
50 m
575001 575003
6,09
18,44
Feuillard de suspension
feuillard de suspension perforé
largeur 25 mm
25 m
575021
24,59
Pieds de supportage téléscopiques
réglables de 380 à 470 mm,
platine démontable, livré sans collier, l’unité
575091
34,55
Rivets pop
rivets pop 4 x 10
(les 100)
575101
4,04
Mastic d’étanchéité
mastic agréé par le CSTB
Vis autotaraudeuses
vis autotaraudeuses 4,2 x 16
(les 100)
1 kg
6 kg
575011 575013
13,98 60,65
575111
3,98
TARIFS
80/80
100/100
100/80
125/125
125/100
125/80
160/160
160/125
160/100
160/80
200/200
200/160
200/125
250/250
250/200
250/160
250/125
315/315
315/250
315/200
315/160
315/125
355/355
355/315
355/250
355/200
355/160
400/400
400/355
400/315
400/250
400/200
450/450
450/400
450/355
450/315
450/250
500/500
500/450
500/400
500/355
500/315
630/630
630/500
630/450
630/400
tés équerres
code
554001
554003
554005
554011
554013
554015
554021
554023
554025
554027
554031
554033
554035
554041
554043
554045
554047
554051
554053
554055
554057
554059
554061
554063
554065
554067
554069
554081
554083
554085
554087
554089
554101
554103
554105
554107
554109
554121
554123
554125
554127
554129
554141
554143
554145
554147
prix
13,92
10,54
9,81
10,61
10,61
10,20
13,54
12,84
12,84
14,27
17,09
16,88
16,67
34,63
33,30
27,77
24,29
45,55
41,55
35,60
29,82
23,59
103,75
79,10
74,55
63,65
56,55
138,55
117,70
103,95
89,95
70,25
157,45
152,55
139,30
123,70
105,90
202,15
174,10
157,45
151,50
138,45
297,30
243,35
242,90
200,45
tés obliques
code
prix
555003
555005
555011
555013
555015
555021
555023
555025
555027
555031
555033
555035
555041
555043
555045
555047
555051
555053
555055
555057
555059
555061
555063
555065
555067
555069
555081
555083
555085
555087
555089
555101
555103
555105
555107
555109
555121
555123
555125
555127
555129
47,15
42,60
47,15
43,65
52,54
56,42
62,41
62,41
53,83
57,93
54,78
46,80
72,59
59,92
55,72
49,04
98,04
78,82
66,40
62,16
51,98
111,65
97,13
81,52
71,40
65,00
161,07
140,63
102,17
95,48
81,76
214,76
185,78
168,53
120,09
111,55
248,08
200,80
186,83
170,77
124,81
268,00
268,00
240,80
231,53
555143
555145
555147
réduction coniques
concentriques
code
prix
556005
8,06
556013
556015
7,66
7,66
556023
556025
556027
8,06
8,06
10,09
556033
556035
10,73
11,14
556043
556045
556047
14,85
16,76
19,26
556053
556055
556057
556059
28,30
29,12
32,02
36,13
556063
556065
556067
556069
27,78
26,27
74,94
74,94
556083
556085
556087
556089
35,26
33,15
52,86
68,86
556103
556105
556107
556109
54,69
76,70
79,49
81,18
556123
556125
556127
556129
58,75
84,80
89,12
89,12
556143
556145
556147
105,76
107,01
109,70
405
Tarifs
p 20
diamètres
en mm
TARIFS
ø
mm
culottes
simples
code
80
558001
100
558003
125
558005
160
558007
200
558009
250
558011
315
558013
355
558015
400
558017
450
558019
500
558021
630
558023
coudes
90°
prix code
32,70 559001
33,90 559003
coudes
60°
prix code
coudes
45°
prix code
coudes
30°
prix code
10,23
561001
9,57
8,56
561003
8,41
prix code
pièges à
son rigides
prix code
563001
20,72
563003
19,11
clapet
anti-retour
prix code
prix
564503
16,12
8,82 562005
12,70 562007
21,67 563005
19,60 564005J
99,23 564505
17,62
26,88 563007
21,77 564007J
109,66 564507
19,57
19,49 562009
25,75 562011
32,73 563009
23,84 564009J
127,89 564509
32,74
37,87 563011
27,83 564011J
154,40 564511
41,78
33,29 562013
40,72 562015
40,81 563013
31,50 564013J
334,87 564513
58,40
50,44 563015
42,07 564015J
435,64 564515
73,80
49,01 562017
70,44 562019
58,56 563017
74,13 564017J
469,13 564517
88,46
70,28 563019
87,96 562021
97,23 563021
167,58 561023 126,72 562023 119,28 563023
81,69 564019J
523,33
98,74 564021J
483,10
130,41 564023J
891,01
34,26 559005
49,62 559007
11,01 560005
29,19 561005
17,12 560007
30,38 561007
58,02 559009
78,36 559011
26,20 560009
37,21 561009
34,87 560011
59,12 561011
111,00 559013
169,51 559015
38,31 560013
53,73 561013
53,77 560015
68,18 561015
201,67 559017
224,53 559019
67,23 560017
80,12 561017
90,95 560019
106,75 561019
245,42 559021
352,17 559023
117,3 560021
115,99 561021
202,4 560023
registres
réglage
406
ø
raccords
mm mâles (nipples)
raccords
femelles
piquages
plats
code
prix
code
prix code
prix
80
565001
2,84
566001
2,96 567001
3,66
100
565003
2,84
566003
2,96 567003
125
565005
2,96
566005
3,31 567005
160
565007
3,19
566007
200
565009
4,18
566009
250
565011
4,99
315
565013
7,13
355
565015
9,28
400
565017
11,60
450
565019
500
630
manchettes
souples M0
bouchons
colliers isolés
supports gaines
attaches
gaines
trappe
de visite
prix code
prix
code
prix code
569001
3,96 570001
5,43
571001
1,02
4,32
569003
3,96 570003
5,43
571003
1,07
4,50
568005
33,53 569005
3,96 570005
5,78
571005
1,11 571505
43,00
3,42 567007
5,70
568007
36,96 569007
4,80 570007
6,47
571007
1,16 571507
43,00
3,94 567009
6,90
568009
41,02 569009
6,00 570009
7,10
571009
1,16 571509
62,20
566011
5,51 567011
8,22
568011
45,01 569011
7,50 570011
7,80
571011
1,48 571511
62,20
566013
7,13 567013
10,08
568013
54,25 569013
11,64 570013
9,67
571013
1,86 571513
62,20
566015
9,28 567015
12,00
568015
57,40 569015
13,74 570015
10,44
571015
2,09 571515
76,60
566017
11,60 567017
13,74
568017
63,42 569017
16,20 570017
11,48
571017
4,64 571517
76,60
14,91
566019
16,43 567019
17,22
568019
67,20 569019
23,16 570019
20,88
571019
4,73 571519
76,60
565021
16,94
566021
18,72 567021
19,44
568021
72,38 569021
31,20 570021
23,52
571021
5,29 571521
76,60
565023
23,78
26,10 567023
29,76
568023
82,60 569023
53,53 570023
25,75
571023
5,29 571523
114,8
566023
code
prix code
prix
TARIFS
Diamètre du piquage
Diamètre
du conduit
Diamètre
conduit
prix
Ø 125
Ø 160
Ø 200
Diamètre du piquage express
Ø 160
Ø 200
Ø 125
Ø 100
8,45
9,60
6,50
6,95
572001
572003
572005
Ø 250
Ø 315
Ø 355
Ø 400
Ø 450
Ø 500
Ø 630
572021
572023
572025
572027
572029
572031
572043
572045
572047
572049
572051
Ø 250
15,95
Ø 315
16,30
Ø 355
24,85
Ø 400
29,40
Ø 450
37,60
Ø 500
71,75
Ø 630
71,75
572153
572155
572157
572159
572175
572177
572179
572197
572199
572211
572065
572067 572087
572069 572089 572109
572071 572091 572111 572131
572033 572053 572073 572093 572113
572035 572055 572075 572095 572115
572117
572119
572133
572135
572137
572139
407
Ø 125
Ø 160
Ø 200
Ø 250
Ø 315
Ø 355
tés collecteurs d’étage
1 piquage (Ø 125)
2 piquages (Ø 125)
à 90°
prix
prix
code
code
13,44
25,20
573001
573021
15,02
22,12
573003
573023
16,84
23,14
573005
573025
19,50
25,97
573007
573027
25,90
30,87
573009
573029
30,66
38,64
573011
573031
Diamètre
tés souches
standards
A-B en mm
Ø 125-200
Ø 160-250
Ø 200-315
Ø 200-355
Ø 315-400
Ø 355-400
Ø 400-500
Ø 500-630
code
574101
574103
574105
574107
574109
574111
574113
574115
prix
36,34
50,47
68,53
85,54
105,72
191,92
199,14
299,83
tés souches
insonorisés
code
574121
574123
574125
574127
574129
574131
574133
574135
prix
55,13
76,79
99,43
116,89
150,71
243,28
252,41
283,91
Tarifs
p 20
2 piquages (Ø 125)
à 180°
prix
code
21,14
573041
21,32
573043
23,14
573045
25,97
574047
30,84
573049
38,64
573051
Diamètre
en mm
Ø 100
Ø 125
Ø 160
Ø 200
contact fin
de course
3 piquages (Ø 125)
code
573061
573063
573065
573067
573069
573071
prix
31,255
35,105
34,02
38,745
39,62
48,51
registre motorisé
230 V mécanisme
plastique
code
574193
574195
574197
574199
574191
prix
95,55
97,51
119,72
122,66
16,39
Diamètre
collecteur
en mm
Accessoires à
joints de réseaux galvanisés
Particulièrement adaptés pour répondre aux enjeux de demain, les
accessoires à joints de réseaux galvanisés sont utilisés principalement
dans les installations de VMC et de traitement d’air en logements collectifs
(sauf VMC gaz) et dans les bâtiments tertiaires aussi bien en neuf qu’en
rénovation. Très rapide à installer, ils vous garantissent un gain de temps et
l’étanchéité de votre installation.
Ils permettent d’adapter la géométrie de réseau aux contraintes du bâtiment.
Etanchéité classe C (selon NF EN 12237) garantie par joint double lèvre serti
Gain de temps au montage de 20 à 30 %
Economies d’énergie
Seulement 5 % de fuites, soit 2 fois moins qu’un réseau standard
Valorisation RT 2012, gain de 1 % sur le Cep
Très esthétique pour les installations de réseaux apparents
408
Tarifs
p 409
DESCRIPTION
CONSTRUCTION
- Cône d’emboîtement pour un montage encore plus facile sur
les grands diamètres
- Joint double lèvre résistant aux UV (résistance au vieillissement)
- Accessoires conformes aux normes NF EN 1506 (dimensions)
et NF EN 12237 (résistance et étanchéité)
- Plage d’utilisation en température : -30°C à + 100 °C en
continu (- 50°C à + 120°C en intermittent)
GAMME
disponibles dans les diamètres Ø 80 à
Ø 630 mm
MONTAGE
Tous les accessoires sont mâles et se montent par emboîtement sur les conduits femelles. Un raccord femelle est
nécessaire pour l’assemblage entre deux accessoires (exemple : tés + réductions). Le montage des accessoires à
joints se fait par simple emboîtement sur les conduits grâce à son cône d’emboîtement.
Leur démontage reste possible pendant l’installation, et le maintien sur le réseau se fait au final par un nombre
réduit de vis ou rivets.
ACCESSOIRES
Raccord femelle nécessaire
pour l’assemblage de
deux accessoires mâles bout-à-bout
TARIFS
diamètres
en mm
80/80
100/100
100/80
125/125
125/100
125/80
160/160
160/125
160/100
160/80
200/200
200/160
200/125
250/250
250/200
250/160
250/125
315/315
315/250
315/200
315/160
315/125
355/355
355/315
355/250
355/200
355/160
400/400
400/355
400/315
400/250
400/200
450/450
450/400
450/355
450/315
450/250
500/500
500/450
500/400
500/355
500/315
630/630
630/500
630/450
630/400
joints de réseau galvanisés
tés
équerres
code
prix
25,17
554001J
23,71
554003J
23,71
554005J
17,90
554011J
19,65
554013J
19,33
554015J
23,83
554021J
19,24
554023J
18,84
554025J
26,19
554027J
33,45
554031J
28,34
554033J
23,83
554035J
49,98
554041J
45,03
554043J
35,57
554045J
30,94
554047J
65,65
554051J
55,22
554053J
47,66
554055J
41,82
554057J
40,52
554059J
86,15
554061J
83,64
554063J
69,43
554065J
77,55
554067J
65,04
554069J
554081J 101,62
554083J 102,31
74,01
554085J
72,47
554087J
69,67
554089J
554101J 125,94
554103J 117,58
554105J 110,11
93,26
554107J
76,37
554109J
554121J 192,89
554123J 153,27
554125J 123,99
554127J 125,29
554129J 115,95
554141J 338,08
554143J 218,06
554145J 186,68
554147J 176,93
tés
obliques
code
prix
555003J
555005J
555011J
555013J
555015J
555021J
555023J
555025J
555027J
555031J
555033J
555035J
555041J
555043J
555045J
555047J
555051J
555053J
555055J
555057J
555059J
555061J
555063J
555065J
555067J
555069J
555081J
555083J
555085J
555087J
555089J
555101J
555103J
555105J
555107J
555109J
555121J
555123J
555125J
555127J
555129J
59,97
57,08
59,40
53,84
45,23
72,47
51,97
52,90
63,34
71,74
63,50
56,84
78,11
73,20
66,14
60,98
161,71
113,11
97,64
97,03
84,00
155,62
136,09
139,10
124,20
122,90
224,68
192,81
162,24
146,00
128,30
202,76
235,56
234,02
167,31
165,77
345,75
293,34
230,73
254,03
186,31
555143J
555145J
555147J
436,25
427,72
309,45
réduction coniques
concentriques
code
prix
556005J
24,42
556013J
556015J
12,88
14,96
556023J
556025J
556027J
13,75
15,54
27,96
556033J
556035J
17,98
17,92
556043J
556045J
556047J
23,55
21,29
28,07
556053J
556055J
556057J
556059J
29,58
28,65
28,36
38,11
556063J
556065J
556067J
43,62
44,83
86,36
556083J
556085J
556087J
556089J
53,77
53,48
61,54
58,52
556103J
556105J
556107J
74,36
74,07
71,11
556123J
556125J
556127J
556129J
109,33
82,88
77,08
71,11
556143J
556145J
556147J
167,27
146,97
177,13
409
Tarifs
p 20
Accessoires à
Accessoires à
TARIFS
ø en
mm
culottes
simples
coudes
90°
prix code
prix code
code
coudes
60°
coudes
45°
prix code
coudes
30°
prix code
559001J
22,80
561001J
17,10
100 558003J
71,01 559003J
10,52
561003J
14,60
125 558005J
74,01 559005J
13,96 560005J
19,12 561005J
160 558007J
80,27 559007J
20,96 560007J
32,48 561007J
200 558009J
90,46 559009J
28,96 560009J
39,92 561009J
250 558011J
104,79 559011J
41,12 560011J
45,52 561011J
315 558013J
147,01 559013J
56,36 560013J
56,76 561013J
355 558015J
212,30 559015J
60,24 560015J
400 558017J
245,79 559017J
450 558019J
80
registres
réglage
prix code
pièges
à son rigides
prix code
563001J
45,53
563003J
13,85 562005J 19,00 563005J
19,00 562007J 25,70 563007J
24,25 562009J 25,80 563009J
37,06
clapet
anti-retour
prix code
prix
564503
16,12
35,26 564005J
99,23 564505
17,62
38,86 564007J
109,66 564507
19,57
41,24 564009J
127,89 564509
32,74
51,39 564011J
154,40 564511
41,78
57,94 564013J
334,87 564513
58,40
85,56 561015J
35,75 562011J 34,75 563011J
43,35 562013J 44,65 563013J
60,95 562015J 56,90 563015J
74,99 564015J
435,64 564515
73,80
74,88 560017J
76,00 561017J
62,75
563017J
83,35 564017J
469,13 564517
88,46
282,54 559019J
99,88 560019J
87,56 561019J
88,40
563019J
170,29 564019J
523,33
500 558021J
330,00 559021J
111,36 560021J
100,8 561021J 105,75
563021J
214,48 564021J
483,10
630 558023J
443,11 559023J
205,96 560023J 170,16 561023J 173,25
563023J
257,16 564023J
891,01
410
ø en
raccords
mm mâles (nipples)
raccords
femelles
piquages
plats
bouchons mâles
(pour conduit)
colliers isolés
supports gaines
attaches
gaines
code
prix
code
prix
code
prix
code
prix
code
prix
code
prix
trappe
de visite
code
prix
80
565001J
5,24
566001
5,83
567001J
8,63
569001J
9,45
570001
5,43
571001
1,02
100
565003J
5,06
566003
3,55
567003J
7,86
569003J
9,05
570003
5,43
571003
1,07
571503J
125
565005J
5,34
566005
3,62
567005J
8,63
569005J
9,86
570005
5,78
571005
1,11
571505J
92,45
160
565007J
6,08
566007
3,76
567007J
10,37
569007J
11,48
570007
6,47
571007
1,16
571507J
101,82
200
565009J
6,91
566009
4,52
567009J
13,43
569009J
13,28
570009
7,10
571009
1,48
571509J
107,31
250
565011J
10,81
566011
5,64
567011J
14,34
569011J
18,50
570011
7,80
571011
1,86
571511J
121,68
315
565013J
13,46
566013
8,21
567013J
19,00
569013J
23,43
570013
9,67
571013
2,09
571513J
143,48
355
565015J
16,38
566015
11,34
567015J
20,81
569015J
30,62
570015
10,44
571015
4,64
400
565017J
19,26
566017
12,67
567017J
21,16
569017J
36,42
570017
11,48
571017
4,73
571517J
165,65
450
565019J
23,01
566019
16,43
567019J
27,21
569019J
48,37
570019
20,88
571019
5,29
500
565021J
33,92
566021
18,72
567021J
30,48
569021J
59,16
570021
23,52
571021
5,29
630
565023J
54,47
566023
26,10
567023J
40,16
569023J
71,69
570023
25,75
Bouchons
femelles pour
accessoires mâles,
se reporter
à bouchons
mâle/femelle
standard
92,45
Accessoires à
TARIFS
Diamètre du piquage
Diamètre
du conduit
Diamètre
conduit
prix
Ø 125
Ø 160
Ø 200
Ø 250
Ø 315
Ø 355
Ø 400
Ø 450
Ø 500
Ø 630
Diamètre du piquage express
Ø 125
Ø 160
Ø 200
Ø 100
6,50
8,45
9,60
6,95
572001J 572021J
572003J 572023J 572043J
572005J 572025J 572045J 572056J
572027J 572047J 572067J
572029J 572049J 572069J
572031J 572051J 572071J
572033J 572053J 572073J
572035J 572055 572075J
Ø 250
15,95
572087J
572089J
572091J
572093J
572095J
Ø 315
16,30
Ø 355
24,85
Ø 400
29,40
Ø 450
37,60
Ø 500
71,75
Ø 630
71,75
572109J
572111J
572113J
572115J
572117J
572119J
572131J
572133J
572135J
572137J
572139J
572153J
572155J
572157J
572159J
572175J
572177J
572179J
572197J
572199J 572211J
411
Ø 125
Ø 160
Ø 200
Ø 250
Ø 315
Ø 355
diamètres
A-B en mm
Ø 125-200
Ø 160-250
Ø 200-315
Ø 250-355
Ø 315-400
Ø 355-400
Ø 400-500
Ø 500-630
tés collecteurs d’étage (piquage Ø 125)
1 piquage
2 piquages
à 90°
prix
prix
code
code
24,68
32,93
573001J
573021J
573003J 24,73
573023J 33,70
25,74
573005J
573025J 35,89
29,84
573007J
573027J 41,78
48,03
573009J
573029J 58,34
59,40
573011J
573031J 69,83
tés souches
standards
prix
code
47,62
574101J
59,93
574103J
84,41
574105J
103,65
574107J
136,42
574109J
225,33
574111J
239,95
574113J
436,04
574115J
tés souches
insonorisés
prix
code
77,67
574121J
106,05
574123J
121,60
574125J
156,80
574127J
190,90
574129J
274,94
574131J
339,42
574133J
431,66
574135J
Tarifs
p 20
2 piquages
à 180°
prix
code
32,93
573041J
573043J 33,70
573045J 35,89
574047J 41,78
573049J 58,34
573051J 69,83
3 piquages
code
573061J
573063J
573065J
573067J
573069J
573071J
prix
41,12
50,30
49,93
58,09
61,71
69,83
diamètre
collecteur
en mm
Conduits rigides spiralés galvanisés double
TS-ISOL
peau isolés
Particulièrement adaptés pour transporter de l’air chaud ou de l’air froid, les conduits
isolés double peau sont utilisés principalement dans les installations de VMC double
flux et de traitement d’air en logements collectifs et dans les bâtiments tertiaires aussi
bien en neuf qu’en rénovation. Très rapide à installer, ils garantissent l’étanchéité de
votre installation ainsi qu’une isolation thermique très soignée (performance garantie
par rapport à un calorifugeage rapporté).
Ils permettent d’adapter la géométrie de réseau aux contraintes du bâtiment.
Isolation double peau 25 mm, performance thermique conforme aux exigences de la RT 20012 (article 49)
Gain de temps au montage de plus de 30 %
Très bonne résistance au vieillissement (calorifugeage usine)
Performance thermique garantie dans le temps contrairement aux calorifugeages rapportés
DESCRIPTION
412
Tarifs
p 414
- Isolation thermique double peau par laine minérale intercalée entre
les deux enveloppes galvanisées
- Conduits conformes aux normes NF EN 1506 et NF EN 12237
- Plage d’utilisation en température : -30°C à + 100 °C en continu
(- 50°C à + 120°C en intermittent)
CONSTRUCTION
(coupe feu 400°C - ½h)
- A partir du Ø 250, les conduits sont
renforcés par double nervurage
- Isolation 25 mm par laine de roche
minérale
GAMME
Diamètre : Ø 100 à Ø 630 mm
Longueur de 3 m
MONTAGE
registres…). Un raccord mâle est nécessaire pour l’assemblage entre deux longueurs. L’étanchéité du réseau se
fait par simple emboîtement et vient en butée pour garantir le maintien mécanique entre conduits et accessoires.
Pour une installation extérieure, le collier d’étanchéité est obligatoire pour éviter les détériorations et maintenir les
performances thermiques du réseau.
ACCESSOIRES
Collier d’étanchéité obligatoire pour
les installations de réseaux en extérieur.
Il permet d’éviter toutes les infiltrations
d’eau dans l’isolant.
l’assemblage de deux conduits bout-à-bout.
Pieds de supportage à associer à un collier
support gaine pour le maintien des gaines
en réseau horizontal (réseau terrasse).
Collier support gaine permet la fixation de
la gaine aussi bien à la verticale qu’à l’horizontale.
(Nota : prendre le diamètre du conduit + épaisseur
isolation).
Feuillard de suspension permet de
suspendre la gaine à l’horizontale.
Tés, réductions, coudes… se reporter
aux accessoires de réseaux.
Accessoires de réseaux galvanisés double
peau isolés
Particulièrement adaptés pour transporter de l’air chaud ou de l’air froid, les
accessoires de réseaux double peau isolés sont utilisés principalement dans les
installations de VMC double flux et de traitement d’air en logements collectifs et dans
les bâtiments tertiaires aussi bien en neuf qu’en rénovation. Très rapide à installer, ils
garantissent l’étanchéité de votre installation ainsi qu’une isolation thermique très
soignée (performance garantie par rapport à un calorifugeage rapporté).
Ils permettent d’adapter la géométrie du réseau aux contraintes du bâtiment.
Isolation double peau 25 mm, conforme aux exigences thermiques de la RT 2012 (article 49)
Gain de temps au montage de plus de 30 %
Résistance au vieillissement et performance thermique garantie grâce à son calorifugeage usine
413
DESCRIPTION
- Isolation thermique double peau par laine minérale intercalée entre
les deux enveloppes galvanisées
- Cône d’emboîtement pour un montage encore plus facile sur
les grands diamètres
- Accessoires conformes aux normes NF EN 1506 et NF EN 12237
- Plage d’utilisation en température : -30°C à + 100 °C en continu
(- 50°C à + 120°C en intermittent)
MONTAGE
Tous les accessoires sont mâles et se montent par emboîtement
sur les conduits femelles. Un raccord femelle est nécessaire pour
l’assemblage entre deux accessoires (exemple : tés + réductions).
Le montage des accessoires à joints se fait par simple emboîtement
(en butée) sur les conduits grâce à son cône d’emboitement et
assure un maintien mécanique entre eux.
Pour une installation extérieure, le collier d’étanchéité est obligatoire
pour éviter les détériorations et maintenir les performances
thermiques du réseau.
CONSTRUCTION
(coupe feu 400°C – ½h)
- Isolation 25 mm par laine de roche
minérale
GAMME
disponibles dans les diamètres Ø 100 à
Ø 630 m
ACCESSOIRES
Collier d’étanchéité
obligatoire pour
les installations de réseaux
en extérieur. Il permet d’éviter
toutes les infiltrations d’eau
dans l’isolant.
Raccord femelle
nécessaire pour l’assemblage
de deux accessoires mâles
bout-à-bout.
Tarifs
pp414
20
Conduits et Accessoires de réseaux galvanisés double
isolés (25 mm) TARIFS
Conduits rigides spiralés galvanisés double peau isolés
Ø 100 Ø 125 Ø 160 Ø 200
ø EXT
150
180
200
250
tube acier galvanisé
553022I 553023I 553024I 553025I
L = 3,00 m
TS-ISOL
202,27 224,48 273,40 343,72
Diamètres
en mm
414
ø 100
ø 125
ø 160
ø 200
ø 250
ø 315
ø 355
ø 400
ø 450
ø 500
ø 630
Diamètres
en mm
ø 100
ø 125
ø 160
ø 200
ø 250
ø 315
ø 355
ø 400
ø 450
ø 500
ø 630
coudes
90°
code
559003I
559005I
559007I
559009I
559011I
559013I
559015I
559017I
559019I
559021I
559023I
Ø 315
355
553027I
591,99
coudes
45°
prix
193,30
208,64
221,03
232,92
256,35
305,56
376,57
462,07
580,58
731,65
1400,38
raccords
mâles (nipples)
prix
code
565003I 43,40
565005I 47,54
564007I 48,19
565009I 49,86
565011I 54,97
565013I 72,63
565015I 76,25
565017I 79,25
565019I 83,19
565021I 89,81
565023I 114,90
Ø 250
300
553026I
441,69
raccords
femelles
code
prix
566003I 39,95
566005I 40,11
566007I 42,75
566009I 45,55
566011I 49,37
566013I 65,85
566015I 81,57
566017I 90,46
566019I 94,76
566021I 98,90
566023I 118,88
code
561003I
561005I
561007I
561009I
561011I
561013I
561015I
561017I
561019I
561021I
561023I
prix
149,22
162,59
176,69
190,80
205,64
263,92
317,33
367,53
472,58
588,82
821,05
bouchons
mâles
prix
code
569003I 34,51
569005I 38,61
569007I 44,25
569009I 48,19
569011I 62,32
569013I 81,20
569015I 104,02
569017I 122,49
569019I 139,99
569021I 154,85
569023I 290,86
* colliers correspondant au diamètre nominal du conduit
Note : conduits et accessoires avec isolation 50 mm sur demande
Ø 355
400
553028I
676,36
Ø 400
450
553029I
809,36
Ø 450
500
553030I
925,36
Ø 500
560
553031I
1092,63
Ø 630
710
553032I
1427,70
registres
réglage
prix
code
133,92
563003I
143,14
563005I
153,76
563007I
166,52
563009I
186,06
563011I
206,60
563013I
232,06
563015I
264,60
563017I
311,52
563019I
364,82
563021I
507,96
563023I
colliers *
supports isolés
prix
code
570007 6,47
570009 7,1
570009 7,10
570011 7,80
570013 9,67
570015 10,44
570017 11,48
570019 20,88
570021 23,52
570022 25,75
570025 25,75
peau
colliers
d’étanchéité
prix
code
571057I 89,81
571059I 95,73
571059I 95,73
571061I 108,44
571063I 125,78
571065I 133,21
571067I 147,91
571069I 158,79
571071I 166,22
571072I 214,45
Accessoires de réseaux galvanisés double peau isolés (25 mm)
TARIFS
ø 100/100
ø 125/125
ø 125/100
ø 160/160
ø 160/125
ø 160/100
ø 200/200
ø 200/160
ø 200/125
ø 250/250
ø 250/200
ø 250/160
ø 250/125
ø 315/315
ø 315/250
ø 315/200
ø 315/160
ø 315/125
ø 355/355
ø 355/315
ø 355/250
ø 355/200
ø 355/160
ø 400/400
ø 400/355
ø 400/315
ø 400/250
ø 400/200
ø 450/450
ø 450/400
ø 450/355
ø 450/315
ø 450/250
ø 500/500
ø 500/450
ø 500/400
ø 500/355
ø 500/315
ø 630/630
ø 630/500
ø 630/450
ø 630/400
tés
équerres
code
554003I
554011I
554013I
554021I
554023I
554025I
554031I
554033I
554035I
554041I
554043I
554045I
554047I
554051I
554053I
554055I
554057I
554059I
554061I
554063I
554065I
554067I
554069I
554081I
554083I
554085I
554087I
554089I
554101I
554103I
554105I
554107I
prix
216,28
233,68
297,77
277,82
309,66
314,24
353,51
311,17
306,65
471,42
381,76
375,55
374,56
628,72
520,38
505,18
504,19
488,71
824,93
650,64
634,00
592,24
577,85
988,38
818,09
816,41
795,70
765,89
1152,75
932,52
924,00
915,82
554121I
554123I
554125I
554127I
554129I
554141I
554143I
554145I
554147I
1711,87
1357,84
1344,73
1340,38
1338,47
2151,68
2029,42
2018,92
1995,78
réduction coniques
concentriques
code
prix
556013I
153,76
556023I
556025I
157,76
144,83
556033I
556035I
145,99
161,53
556043I
556045I
556047I
182,06
206,60
235,36
556053I
556055I
556057I
556059I
235,36
269,29
305,14
313,43
556063I
556065I
556067I
556069I
282,75
309,20
342,43
362,44
556083I
556085I
556087I
556089I
432,74
447,82
459,88
471,42
556103I
556105I
556107I
556109I
546,42
548,27
552,80
555,58
556123I
556125I
556127I
556129I
636,49
649,25
660,10
672,34
556143I
556145I
556147I
948,24
956,77
966,69
415
Tarifs
p 20
Diamètres
en mm

composants de réseaux

Transcription

Documents pareils

Nos pelles sur pneus d`occasion

40480 VIEUX BOUCAU MAISON Charmante maison jumelée par le

Pel-Job (Volvo) EB 12.4 - SAS Les Granges

Perceuse-frappeuse 13mm Makita avec accessoires

Les Trains de Daliplumes

Télécharger la fiche produit

MADE IN DESIGN

Références - Ergosystem AG

AirTrick – surface d`entraînement

Pas de camisole – pas de gilet bedaine
