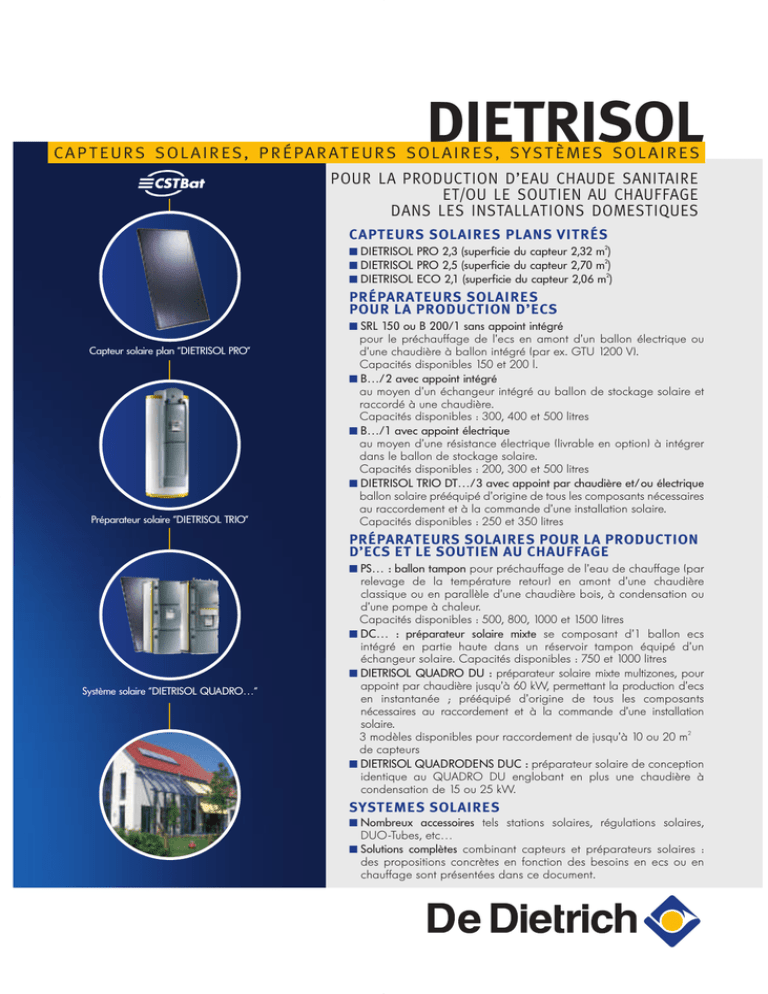

DIETRISOL
C A P T E U R S S O L A I R E S , P R É PA R AT E U R S S O L A I R E S , S Y S T È M E S S O L A I R E S
POUR LA PRODUCTION D’EAU CHAUDE SANITAIRE
ET/OU LE SOUTIEN AU CHAUFFAGE
DANS LES INSTALLATIONS DOMESTIQUES
CAPTEURS SOLAIRES PLANS VITRÉS
■ DIETRISOL PRO 2,3 (superficie du capteur 2,32 m )
2
■ DIETRISOL PRO 2,5 (superficie du capteur 2,70 m )
2
■ DIETRISOL ECO 2,1 (superficie du capteur 2,06 m )
2
PRÉPARATEURS SOLAIRES
POUR LA PRODUCTION D’ECS
■ SRL 150 ou B 200/1 sans appoint intégré
Capteur solaire plan “DIETRISOL PRO”
Préparateur solaire “DIETRISOL TRIO”
pour le préchauffage de l’ecs en amont d’un ballon électrique ou
d’une chaudière à ballon intégré (par ex. GTU 1200 V).
Capacités disponibles 150 et 200 l.
■ B…/2 avec appoint intégré
au moyen d’un échangeur intégré au ballon de stockage solaire et
raccordé à une chaudière.
Capacités disponibles : 300, 400 et 500 litres
■ B…/1 avec appoint électrique
au moyen d’une résistance électrique (livrable en option) à intégrer
dans le ballon de stockage solaire.
Capacités disponibles : 200, 300 et 500 litres
■ DIETRISOL TRIO DT…/3 avec appoint par chaudière et/ou électrique
ballon solaire prééquipé d’origine de tous les composants nécessaires
au raccordement et à la commande d’une installation solaire.
Capacités disponibles : 250 et 350 litres
PRÉPARATEURS SOLAIRES POUR LA PRODUCTION
D’ECS ET LE SOUTIEN AU CHAUFFAGE
■ PS… : ballon tampon pour préchauffage de l’eau de chauffage (par
Système solaire “DIETRISOL QUADRO…”
relevage de la température retour) en amont d’une chaudière
classique ou en parallèle d’une chaudière bois, à condensation ou
d’une pompe à chaleur.
Capacités disponibles : 500, 800, 1000 et 1500 litres
■ DC… : préparateur solaire mixte se composant d’1 ballon ecs
intégré en partie haute dans un réservoir tampon équipé d’un
échangeur solaire. Capacités disponibles : 750 et 1000 litres
■ DIETRISOL QUADRO DU : préparateur solaire mixte multizones, pour
appoint par chaudière jusqu’à 60 kW, permettant la production d’ecs
en instantanée ; prééquipé d’origine de tous les composants
nécessaires au raccordement et à la commande d’une installation
solaire.
3 modèles disponibles pour raccordement de jusqu’à 10 ou 20 m2
de capteurs
■ DIETRISOL QUADRODENS DUC : préparateur solaire de conception
identique au QUADRO DU englobant en plus une chaudière à
condensation de 15 ou 25 kW.
SYSTEMES SOLAIRES
■ Nombreux accessoires tels stations solaires, régulations solaires,
DUO-Tubes, etc…
■ Solutions complètes combinant capteurs et préparateurs solaires :
des propositions concrètes en fonction des besoins en ecs ou en
chauffage sont présentées dans ce document.
SOMMAIRE
Page
2
GÉNÉRALITÉS
4
LES CAPTEURS SOLAIRES PLANS “DIETRISOL”
- CARACTÉRISTIQUES TECHNIQUES
5
- DISPOSITION DES CAPTEURS SUR LE TOIT
6
- MONTAGE DES CAPTEURS SOLAIRES SUR LE TOIT
7
- MONTAGE DES CAPTEURS EN TERRASSE
8
- MONTAGE DES CAPTEURS EN INTÉGRATION DE TOITURE
- EMPLACEMENT ET DIMENSIONS DU CHAMP
DE CAPTEURS
9
- RACCORDEMENT HYDRAULIQUE DES CAPTEURS
21
LES SYSTÈMES AVEC PRÉPARATEURS SOLAIRES
DIETRISOL B…/1 OU AVEC PRÉPARATEUR B…/1
UTILISÉS EN BALLON DE PRÉCHAUFFAGE
22
LES OPTIONS POUR PRÉPARATEURS SOLAIRES
DES SYSTÈMES CESI
23
LES SYSTÈMES SOLAIRES POUR PRODUCTION
D’ECS ET RÉCHAUFFAGE D’UNE PISCINE
24
LES SYSTEMES SOLAIRES DIETRISOL POUR SSC
25
LES PRÉPARATEURS SOLAIRES DIETRISOL
QUADRO DU …
26
LES SYSTÈMES AVEC PRÉPARATEUR SOLAIRES
DIETRISOL QUADRO
28
LES PRÉPARATEURS SOLAIRES DIETRISOL
QUADRODENS DUC …
10
- OPTIONS DISPONIBLES POUR LE RACCORDEMENT
HYDRAULIQUE
11
LES ACCESSOIRES DISPONIBLES
29
LES SYSTÈMES AVEC PRÉPARATEURS
SOLAIRES DIETRISOL QUADRODENS
12
30
LES PRÉPARATEURS SOLAIRES DC
LES RÉGULATIONS SOLAIRES “DIEMASOL B ET C”
14
31
LES SYSTÈMES AVEC PRÉPARATEURS SOLAIRES DC
LES STATIONS SOLAIRES “DIETRISOL DKS…”
15
LES SYSTÈMES SOLAIRES DIETRISOL POUR CESI
32
LES BALLONS TAMPONS PS
16
LES PRÉPARATEURS SOLAIRES DIETRISOL TRIO DT…/3
33
LES SYSTÈMES AVEC BALLONS TAMPONS PS
17
DIETRISOL TRIO DT…/3
35
LES BALLONS TAMPONS PSB 750
18
LES PRÉPARATEURS SOLAIRES DIETRISOL B…/2
36
LES OPTIONS POUR PRÉP. SOL. DIETRISOL
QUADRO/QUADRODENS
19
DIETRISOL B…/2
37
DIMENSIONNEMENT D’UNE INSTALLATION SOLAIRE
20
LES PRÉPARATEURS SOLAIRES DIETRISOL B…/1
40
LEGENDE DES SCHÉMAS D’INSTALLATION DES PAGES
17 A 35 - OPTIONS DIVERSES
Southampton
Köln
elde BRUXELLES
e Sch
arp
Sc
se Liège
Meu
2,8
3,2
Portsmouth
Plymouth
Lille
BONN
e
Ois
kar
rthe
Bodense
Orléans
e
Loir
Tours
Besançon
e
Cher
Saô
Ain
Creuse
Limoges
Bordeaux
Isère
Rhône
ron
Ga
ne
Aveyron
Ga
Tarn
Midouze
r
Ard
è
che
Var
Nimes
Duranc
Montpellier
Toulouse
ne
n
Garo
Perpignan
e
Marseille
4,8 5,0
Pamplona
Log
Com
Mila
Torino
Pô
Pau
4,6
Rhône
Grenoble
Dordogne
Lot
4,2
in
Rhe
4,0
4,2
Loire
4,0
4,4
L
Lac é
Lyon
ClermontFerrand
Charente
VAD
BERNE
Allier
Vienne
Poitiers
La Rochelle
Zürich
3,8
ne
Indre
3,8
3,4
3,6
Dijon
n
Yon
Loire
Nantes
Ebro
Strasbourg
Meu
be
st
Santander
Stuttgart
Nancy
Rennes
Bre
3,2
Nec
Seine
ChâlonsSur-marne
Au
3,6
Eure
Mannheim
Metz
Moselle
Marne
PARIS
Brest
LUXEMBOURG
Se
ine
Main
Rouen
Meuse
CharlevilleMézières
Le Havre
Caen
Frankfurt
in
Mo
Amiens
Rhe
sel
3,0
3,4
Mayenne
2
nergie solaire. La puissance de ce rayonnement en un lieu
donné est dépendante de la température de surface du soleil,
de la distance terre-soleil, des conditions météorologiques et
de la diffusion atmosphérique (phénomènes de dispersion, de
réflexion et d’absorption). Été comme hiver la puissance du
rayonnement solaire qui atteint une surface perpendiculaire
à ce rayonnement est d’environ 1000 W/m2. Ce chiffre variera ensuite en fonction de l’angle d’incidence sur le récepteur,
de l’intensité et de la durée d’ensoleillement. En France la
quantité d’énergie solaire moyenne reçue sur l’année est de
l’ordre de 1115 kWh/m2.a. [1050 kWh/m2.a pour Lille (ou
l’ensoleillement annuel moyen est d’environ 1600 h) à
1550 kWh/m2.a pour Nice (ou l’ensoleillement annuel moyen
est de 2800 h].
Il est, de ce fait très avantageux d’utiliser cette énergie gratuite et non polluante pour produire de l’eau chaude.
L’exploitation de l’énergie solaire par les systèmes solaires.
De Dietrich s’effectue par conversion thermodynamique grâce
aux capteurs vitrés plans. Un fluide caloporteur adapté
emmagasine et transfère cette énergie à l’échangeur du préparateur solaire où elle est stockée pour être utilisée à volonté pour la production d’ecs et/ou le soutien au chauffage.
Rhin
GÉNÉRALITÉS
Notre planète reçoit quotidiennement un flux important d’é-
Nice
4,4
Genov
4,6
4,8
5,2
Bastia
5,2
d' après l' Atlas Européen du rayonnement solaire
- Commission des communautés Européennes
5,0
8980F027
GUADELOUPE
5,2 kWh/m2.jour
Quantité d'énergie
solaire annuelle
reçue en kWh/m2 jour
REUNION
5,7 kWh/m2.jour
Orienté vers l' équateur
MARTINIQUE
GUYANE
5,3 kWh/m2.jour
5,3 kWh/m2.jour
GÉNÉRALITÉS
■ Quelques bonnes raisons de choisir un système
solaire pour la production d’eau chaude sanitaire ou le
soutien au chauffage
- la technologie de production d’eau chaude sanitaire la
plus rentable, par rapport à l’acquisition d’un chauffe-eau
classique se traduisant par un investissement plus des dépenses
d’énergie pour le fonctionnement, l’achat d’un système de
production d’eau chaude sanitaire solaire se traduit par un
investissement et des économies d’énergie donc d’argent.
De plus la différence d’investissement peut être réduite de façon
importante grâce aux subventions de l’ADEME et des
régions ainsi qu’aux aides fiscales.
- la technologie actuelle permet non seulement d’assurer la
production ecs mais aussi, avec des surfaces de capteurs
installés plus grandes, le préchauffage de l’eau de chauffage
des maisons, voire leur chauffage en intersaison, par
l’intermédiaire de planchers chauffants ou de radiateurs basse
température, en même temps que le réchauffage d’une piscine
en été.
- utiliser l’énergie solaire, c’est préserver l’environnement.
Cette technologie économisant de 1 à 1,5 tonne de CO2 par an
et par famille, est la seule qui nous permette d’agir efficacement
sur la réduction de l’effet de serre.
- choisir l’énergie solaire, c’est s’affranchir de la hausse
des coûts des énergies traditionnelles, inévitable.
- enfin, avec les systèmes de production d’eau chaude solaire
De Dietrich, vous avez l’assurance d’une solution mature,
innovante et parfaitement fiable.
Espace
Soleil
Atmosphère
0,1 kW/m2
Pertes par
dispersion
1,4 kW/m2
Perte par
absorption
0,3 kW/m2
Pertes par
diffusion
0,2-0,4 kW/m2
Rayonnement global
Pertes par
le capteur
1,0 kW/m2
Surface de la terre
Puissance disponible capteur 0,6-0,8 kW/m 2
Terre
8980F068A
Q
KWh
J
F
M
A
M
J
J
A
S
O
N
D
Apport en énergie d'une installation solaire pour
préparation d'eau chaude sanitaire
Energie solaire
Appoint en
énergie par
la chaudière
Q
KWh
■ Performances des capteurs solaires
De par leur conception, les capteurs solaires De Dietrich proposés sont en mesure (s’ils sont orientés de façon optimale
avec un angle d’inclinaison idéal - voir p. 8) de récupérer 70
à 80 % de l’énergie reçue par rayonnement afin de l’utiliser
par l’intermédiaire d’un préparateur solaire adapté, pour la
production d’eau chaude sanitaire et/ou le soutien au chauffage.
■ Systèmes solaires pour la production d’eau chaude
sanitaire (CESI)
Le CESI (chauffe-eau solaire individuel) est un système qui permet de produire de l’eau chaude avec des capteurs solaires.
Son principe : le fluide caloporteur qui arrive du capteur
réchauffe le préparateur par l’intermédiaire d’un échangeur
(serpentin) intégré dans le bas de ce ballon. Ce système peut
couvrir jusqu’à 80 % des besoins annuels en ecs. En hiver, un
appoint doit compenser le manque de soleil.
■ Systèmes solaires pour la production d’eau chaude
sanitaire et le soutien au chauffage (SSC)
Le SSC (système solaire combiné) est un système permettant à
la fois la production d’eau chaude sanitaire et de participer
au chauffage de la maison. Son principe : le fluide caloporteur réchauffé par les capteurs, arrive soit sur un échangeur
à plaques (DIETRISOL QUADRO/QUADRODENS), soit
directement sur un préparateur mixte à échangeur intégré, et
réchauffe ainsi l’eau de chauffage stocké dans ce ballon.
J
F
M
A
M
J
J
A
S
O
N
D
Apport en énergie d'une installation solaire pour
soutien au chauffage et préparation d'eau chaude sanitaire
8980F086
L’ecs est produite soit par l’intermédiaire d’un système bainmarie ou en instantané (serpentin en inox) dans ce volume de
stockage. Un générateur de chaleur (chaudière, pompe à
chaleur,…) raccordé à ce même volume de stockage fournit
l’appoint énergétique nécessaire soit pour la production ecs,
soit pour le chauffage.
■ RT 2005
Les installations solaires sont prises en compte par la nouvelle
règlementation thermique RT 2005
■ Aides/Primes
Selon la loi de finances 2006, les installations
solaires peuvent bénéficier de 50 % de crédit d’impôt. D’autres primes ou subventions peuvent être accordées par les collectivités locales ou l’ANAH. Les montants et conditions d’attribution évoluant constamment, nous vous recommandons
de consulter les pouvoirs publics à ce sujet, pour tout projet.
■ Déclaration des travaux
Comme pour les fenêtres de toit, toute pose de capteurs
solaires sur le toit doit faire l’objet d’une déclaration de travaux en mairie.
3
LES CAPTEURS SOLAIRES PLAN “DIETRISOL”
Dimensions (mm)
CARACTÉRISTIQUES TECHNIQUES
Généralités
Ces capteurs plans à hautes performances sont le
résultat d’un tout nouveau développement pour lequel
toutes les connaissances récentes importantes en
matière de technique solaire, ont été prises en compte
Les principaux points forts des capteurs PRO sont :
- Rendement élevé grâce à l’utilisation de composants
sélectionnés tel que l’absorbeur plan à revêtement
sélectif “Sunselect” avec échangeur monotube en
forme de serpentin assurant une irrigation complète
et continue du capteur
- Déperditions énergétiques réduites grâce à une isolation renforcée (recyclable)
- Coffre en profilés d’aluminium laqués gris anthracite
avec plaque de fermeture arrière pour une longévité
accrue et une bonne caractéristique optique (pas de
parties réflectives sur le toit)
- Couverture en verre de sécurité ép. 4mm à haute
transparence avec une transmission de 92 %
- Montage simplifié grâce à la tubulure retour incluse
dans le capteur et permettant son raccordement sur
un seul côté du champ de capteur, ainsi qu’à des
systèmes de pose spécifiques, des kits de raccordement hydraulique des capteurs et des kits de liaison
entre 2 capteurs
- Implantables aussi bien sur le toit qu’en terrasse ou
en intégration de toiture, en position horizontale ou
verticale ; grâce au système de montage en intégration de toiture en forme de bac, la couverture du toit
et la pose des capteurs peuvent être réalisées séparément dans le temps.
- Poignée de manutention capteur : livrable en option
(voir p. 40).
Les caractéristiques des capteurs ECO sont :
- Absorbeur plan à revêtement sélectif avec échangeur
monotube en forme de serpentin soudé par ultrasons
Avis Technique n° :
PRO 2,3 : 14+5/03-812
PRO 2,5 : 14+5/03-813
ECO 2,1 : CEN KEY MARK
n° 011-7S092F
L
P
H
ø 12
35
8980F070B
60
H
L
P
PRO 2,5
2152
1252
98
PRO 2,3
2040
1140
98
ECO 2,1
1952
1052
80
*
* uniquement pour capteurs “PRO”
Colisage
Capteurs plan - N° de colis PRO 2,5
2 capteurs plans emballés
EG 301
3 capteurs plans emballés
EG 302
7 capteus plans emballés
EG 370
PRO 2,3
EG 331
EG 332
EG 336
ECO 2,1
EG 388
EG 389
-
assurant une irrigation intégrale et continue du
capteur
- Couverture en verre de sécurité, transparente avec
une transmission de 90 %
- Coffre en aluminium de très faible hauteur avec
plaque de fermeture arrière permettant une grande
longévité des caractéristiques énergétiques du
capteur
- Possiblité de mise en œuvre aussi bien en position
verticale qu’horizontale sur toiture ou terrasse jusqu’à
5 capteurs en série
Tableau de caractéristiques (selon norme EN 12975-2)
PRO 2,5
2
4
m
Superficie hors tout (AG)
2,70
Aire de l’absorbeur (AA)
m2
2,52
Superficie d’entrée (Aa)
m2
2,51
Poids net
kg
54,5
Facteur d’absorption ()
95 +/− 1 %
Emissivité ()
5 +/− 1 %
Débit préconisé avec 4 capteurs en série
l/h.m2
55 (2,5 l/min)
Perte de charge en “low flow” avec 4 capteurs en série mbar
260
Perte de charge en “high flow” avec 4 capteurs en série mbar
600
Contenance en fluide (serpentin + tubulure retour)
l
2,14
Rendement optique (0)
%
80
3,98
Coefficient de pertes par transmission a1
W/m2.K
Raccordements hydrauliques
Cu.. mm
12
Pression de service
bar
3
Pression maxi de service
bar
6
Pression d’épreuve
bar
20
Fluide caloporteur préconisé
Mélange eau/glycol
Température de stagnation tstg
°C
210
Température maximale de service
°C
120 (max. retour)
PRO 2,3
ECO 2,1
2,32
2,14
2,13
44,5
95 +/− 1 %
5 +/− 1 %
55 (2,5 l/min)
230
520
1,55
80
3,98
12
3
6
20
Mélange eau/glycol
180
120 (max. retour)
2,06
1,90
1,91
40
95+/-2 %
5+/-2 %
55 (2,5 l/min)
210
470
1,60
77
4,0
12
3
6
20
Mélange eau/glycol
180
120 (max. retour)
DISPOSITION DES CAPTEURS SUR LE TOIT
Les capteurs plans peuvent être montés :
- sur toiture inclinée (STI) : superposés verticalement, juxtaposés verticalement, juxtaposés horizontalement ou superposés
horizontalement
- en terrasse (SI) : juxtaposés verticalement ou juxtaposés horizontalement
- en intégration de toiture (IT) : juxtaposés verticalement
Des kits de montage recouvrant pratiquement tous les cas de figures sont disponibles, voir pages suivantes.
Important : On ne peut raccorder hydrauliquement que 4 capteurs maximum en série. Pour un nombre de capteurs
plus important, il faut réaliser des groupes de 4 capteurs et les raccorder en parallèle en respectant le principe de
“Tickelmann”.
Possibilités de montage et principe de raccordement hydraulique des capteurs DIETRISOL PRO
En montage VERTICAL
En montage HORIZONTAL
vertical juxtaposés
jusqu'à 4 capteurs (STI, ST, IT)
horizontal superposés
jusqu'à 4 capteurs (STI)
F
Dimensionnement des conduites
de raccordement (1)
DUO - TUBE
Cu 15 x 10 m EG106
2 ou
ou
3 capt.
Cu 15 x 15 m EG107
1x EG 305
F
1x EG 305
de raccordement (1)
DUO - TUBE
Cu 15 x 10 m EG106
2 ou
ou
3 capt.
Cu 15 x 15 m EG107
jusqu'à 3x EG 306
jusqu'à
3x
EG 306
Cu 18 x 15 m EG108 : 4 capt.
Cu 18 x 15 m EG108 : 4 capt.
vertical juxtaposés, sur 2 rangées
6 ou 8 capteurs (STI, ST, IT)
horizontal superposés, 2 rangées juxtaposées
6 à 8 capteurs (STI)
F
2 ou 3 x EG 306
à faire par
l'installateur
F
1x
EG 305
(2)(4)
jusqu'à
2 x 3 EG 306
F
de raccordement (1)
DUO - TUBE
Cu 18 x 15 m EG108 (3)
1x
EG 305
(2)(4)
de raccordement (1)
DUO - TUBE
Cu 18 x 15 m EG108 (3)
2 ou 3 x EG 306
vertical juxtaposés, sur 2 rangées superposées,
4 à 8 capteurs (STI, ST, IT)
horizontal juxtaposés
jusqu'à 4 capteurs (STI, ST)
F
F
1x EG 305(2)(5)
jusqu'à 3x EG 306
F
de raccordement (1)
DUO - TUBE
Cu 18 x 15 m EG108 (3)
1x EG 305(2)(5)
En intégration de toiture, les départs
et retour sont raccordés par le bas
de raccordement (1)
DUO - TUBE
Cu 15 x 10 m EG106
2 ou
ou
3 capt.
Cu 15 x 15 m EG107
Cu 18 x 15 m EG108 : 4 capt.
pour 2 capteurs : raccordement : colis EG 308. La tubulure de retour incluse dans
le capteur PRO n'est pas utilisée, on utilisera le tube raccord court
contenu dans le colis EG 308 pour passer d'1 capteur à l'autre
pour 3 capteurs : comme pour 2 capteurs + 1 kit d'extension - colis EG 309
jusqu'à 3x EG 306
pour 4 capteurs : comme pour 2 capteurs + 2 kits d'extension - colis EG 309
vertical juxtaposés et vertical superposés,
4 rangées de jusqu'à 4 capteurs chacune
F
jusqu'à
2x 6
EG 306
Dimensionnement des conduites de raccordement (1)
Départ et retour en Cu 28 mm. Couplage des 4 champs de capteurs
et boucles "Tickelmann" à réaliser par l'installateur
8980F148
(1) vaut jusqu'à 30 m de conduite départ et retour au maximum + 10 coudes à
90o maximum
(2) le raccordement des 2 conduites se fera sous les tuiles
(3) ou en tube cuivre 22 x 1 mm, avec 1 isolation épaisseur 22 mm
(4) les 2 rangées peuvent aussi être assemblés au milieu, le couplage des 2 champs
de capteurs se fera alors au travers d'un T de raccordement côté installation ;
les boucles "Tickelmann" 12 mm au bout de chaque rangée seront également
à réaliser par l'installateur.
(5) variante avec raccordement central possible ; pour cela monter le champs de
capteurs inférieur avec les raccords en haut (les 2 champs seront de cette façon
montés tête bêche), le couplage et les boucles "Tickelmann" sont à réaliser dans tous
les cas par l'installateur.
Nota : Pour les capteurs ECO 2,1, le principe de raccordement est similaire ; toutefois le tube retour intégré d’origine dans
les capteurs PRO est à remplacer par une conduite extérieure au capteur à réaliser par l’installateur.
5
MONTAGE DES CAPTEURS SOLAIRES SUR LE TOIT
Différentes ferrures d’ancrage disponibles
• Montage indépendant des chevrons
➩ Capteurs juxtaposés verticalement ou horizontalement
Ferrures d’ancrage sur toit, en aluminium,
pour tuiles mécaniques
278
Ø6
62,
5
100 max
99
40
• Montage sur chevrons 6
Ferrures d’ancrage, en inox, pour tuiles
mécaniques 200
65
100 max
80
8980F076
40
30
Ferrures d’ancrage en inox, sur toit Eternit
65
➩ Capteurs superposés horizontalement
130
100
40
40
50
200
Ferrures d’ancrage, en inox, pour tuiles
plates
120
65
80
285
30
30
Ferrures d’ancrage en inox, sur toit d’ar80
doises
80
250
35
8980F077A
Remarque : des kits tire-fonds pour
montage sur tuiles canal sont également
disponibles
8980F078A
Remarque : Les kits de montage intégrent les profilés ainsi que tout le
matériel de fixation des capteurs sur ces profilés nécessaire.
Tableau des colis nécessaires en fonction du nombre de capteurs
Composants unitaires
6
Montage sur toiture
Eléments de base (profilés) :
Kit de mont. pour 2 capteurs en mont. vert. juxtap. ou horiz. superp.
Kit de mont. pour 1 capteur en mont. vert. juxtap. ou horiz. superp.
Kit de montage pour 1 capteur en montage horiz. juxtap.
Kit de couplage des profilés
PLUS selon le type de toiture :
4 pces
Ferrures d’ancrage sur toit, en alu, pour tuiles mécaniques
6 pces
ou
4 pces
Ferrures d’ancrage, en inox, pour tuiles mécaniques
6 pces
ou
4 pces
Ferrures d’ancrage, en inox, pour tuiles plates
6 pces
ou
4 pces
Ferrures d’ancrage en inox, sur toit Eternit
6 pces
ou
4 pces
Ferrures d’ancrage en inox, sur toit d’ardoises
6 pces
ou
6 pces
Kit tire-fonds pour montage sur tuiles canal
8 pces
Nombre de capteurs en montage
N° de colis
vertical juxtaposés horizontal vert. horiz.
pour pour pour ou horizontal superposés juxtaposés
PRO 2,5 PRO 2,3 ECO 2,1
2
3
4
2
3
4
1
1
EG 303
EG 304
EG 310
EG 307
EG 333
EG 334
EG 335
EG 307
EG 404
EG 405
EG 335
EG 307
EG 311
EG 312
EG 313
EG 314
EG 315
EG 316
EG 317
EG 318
EG 319
EG 320
EG 94
EG 95
EG 311
EG 312
EG 313
EG 314
EG 315
EG 316
EG 317
EG 318
EG 319
EG 320
EG 94
EG 95
EG 311
EG 312
EG 313
EG 314
EG 315
EG 316
EG 317
EG 318
EG 319
EG 320
EG 94
EG 95
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
2
1
3
2
4
3
1
2
3
4
1
1
2
3
4
1
1
2
3
4
1
1
2
3
4
1
1
2
3
4
1
1
1
1
2
2
2
2
2
2
2
1
2
MONTAGE DES CAPTEURS SOLAIRES EN TERRASSE
Le principe de montage des capteurs plans sur les supports inclinables pour installation en terrasse, est le même
que pour le montage sur toiture (voir page précédente) les
ferrures d’ancrage sur toit étant remplacées par les supports inclinables avec croix-stabilisatrices.
Afin d’assurer la stabilité de l’ensemble, le support doit être
solidement fixé à sa base. Si la stabilité du support n’est pas
assurée par vissage, il convient de le lester suffisamment en
tenant compte de l’exposition au vent, et des contraintes qui en
résultent : des pierres de bordure (non livrées) pouvant par
exemple être utilisées à cet effet. Jusqu’à une altitude de
800 m, le lestage suivant est nécessaire.
Hauteur
de la
terrasse
m
≤8
de 8 à 20
Disposition Pierres de Poids total
des
bordure
(capteur,
capteurs (1000 x 250 x 80)
kit de
par
montage,
capteur
pierres)
48 kg/pièce kg/ensemble
verticale
horizontale
verticale
horizontale
7
au moins 7
12
12
Poids
total
spécifique
kg/m2
400
400
640
640
205
175
330
280
Si plusieurs rangs de capteurs doivent être montés les uns derrière les autres et afin d’éviter que certains d’entre eux ne
soient à l’ombre, l’écartement suivant doit être respecté :
en montage vertical : écartement mini entre 2 rangs 4,70 m
en montage horiz. : écartement mini entre 2 rangs 2,80 m
La charge autorisée sur la terrasse ne doit en aucun cas être dépassée. Le cas échéant un spécialiste de la statique doit être consulté au préalable.
B
non livrées
8980F079A
B = 1320 mm pour les kits de montage en vertical
B = 680 mm pour les kits de montage en horizontal
Tableau des colis nécessaires en fonction du nombre de capteurs et de leur disposition
N° de colis
pour
pour
pour
PRO 2,5 PRO 2,3 ECO 2,1
Kits de montage en terrasse
Eléments de base (profilés) :
Kit de montage pour 2 capteurs en montage vertical juxt.
Kit de montage pour 1 capteur en montage vertical juxt.
Kit de montage pour 1 capteur en montage horizontal juxt.
Kit de couplage des profilés
+:
Support inclin. avec traverses pour 1 capteur en mont. vertical
Support inclin. avec traverses pour 2 capteurs en mont. vertical
Support inclin. avec traverses pour 1 capteur en mont. horiz.
EG 303
EG 304
EG 310
EG 307
EG 333
EG 334
EG 335
EG 307
EG 404
EG 405
EG 335
EG 307
EG 323
EG 324
EG 325
EG 323
EG 324
EG 325
EG 323
EG 324
EG 325
Vertical
Horizontal
Vert. Horiz.
juxtaposés
Juxtaposés
2
3
4
2
3
4
1
1
1
1
1
1
2
1
1
1
1
1
2
2
1
3
2
4
3
1
1
2
3
4
1
7
MONTAGE DES CAPTEURS SOLAIRES EN INTÉGRATION DE TOITURE (DIETRISOL PRO UNIQUEMENT)
Le kit d’intégration se monte sur le lattage de base en lieu et
place des tuiles : 4 capteurs peuvent ainsi être intégrés en série
en toiture. Pour intégrer un nombre de capteurs plus importants
2 kits de base sont nécessaires et les 2 champs de capteurs doivent être espacés de 3 rangées de tuiles (voir page 5).
4
1
6
Le kit d’intégration de base comprend tout le matériel nécessaire
pour l’intégration du capteur dans le toit (bac ➀, tôles de recouvrement ➁, bandes d’étanchéité en plomb ➂, supports de tuiles
➃, cales d’étanchéité ➄, lattes et planches de montage ➅, ruban
en butyle ➆, obturateurs ➇), ainsi que les profilés de montage ➈
et les pièces pour fixer les capteurs sur ces profilés.
Le kit d’extension comprend tout le matériel nécessaire pour l’intégration d’un capteur supplémentaire.
Une fois les profilés vissés, la fixation des capteurs s’effectue de la
même façon que pour le montage sur toiture (voir page précédente).
5
2
6
7
9
3
8
8980F082A
8980F082A
8980Q106
2 capteurs verticaux montés en intégration de toiture
N° de colis
Nbre de capteurs en montage vertical juxtaposés
pour
PRO 2,5
Kits d’intégration en toiture
Kit d’intégration de base pour 2 capteurs
en montage vertical sur tuiles mécaniques (*)
Kit d’extension pour 1 capteur supplémentaire(*)
* pour d’autres types de tuiles, nous consulter.
pour
PRO 2,3
EG 412 + 413 EG 416 + 417
EG 410 + 411 EG 414 + 415
2
3
4
2x3
1
1
1
1
2
2
2
3x2
3
-
2x4
2
4
EMPLACEMENT ET DIMENSIONS DU CHAMP DE CAPTEURS
- Orientation Sud-Est/Sud/Sud-Ouest, non ombragé en hiver avec le soleil déclinant
- Une pente de toit comprise entre 25° et 60°, une pente de 45° étant optimale pour une installation domestique
- En cas de conditions particulières de neige abondante ou de vent (en altitude ou pour des bâtiments de grande hauteur), nous consulter.
H
C
45
H
B
A
N
O
0+
40 uile
T
W
45
S
0
25
45
45
0
20
8
Nombre de capteurs
A (m)
B (m)
C (m)
H (m)
Superficie des capteurs (m2)
Superficie d’entrée (m2)
50
8980F0128
2
DIETRISOL PRO 2,5
2
3
4
2,6
3,9
5,2
4,4
6,6
8,8
2,6
3,9
5,2
2,152
2,152
2,152
5,4
8,1
10,8
5,02
7,53
10,04
DIETRISOL PRO 2,3
2
3
4
2,4
3,6
4,7
4,2
6,3
8,3
2,4
3,6
4,7
2,040
2,040
2,040
4,64
6,96
9,28
4,26
6,39
8,52
DIETRISOL ECO 2,1
2
3
4
2,3
3,4
4,5
4,0
6,0
8,0
2,3
3,4
4,5
1,952
1,952
1,952
4,12
6,18
8,24
3,82
5,73
7,64
RACCORDEMENT HYDRAULIQUE DES CAPTEURS
Généralités
Le cheminement des conduites de raccordement entre
le champ de capteurs et l’échangeur inférieur du ballon solaire devra être, avec une pente descendente
constante le plus direct possible
- tuyauterie en tube cuivre de préference (les matériaux synthétiques sont à proscrire en raison des
températures élevées) (Ø selon tableau ci-dessous)
- soudures par brasage avec métal d’apport de brasage fort sans fondant (L-Ag2P ou L-CuP6)
- raccords-union uniquement utilisables s’ils résistent
au Glycol, à la pression (6 bar) et à la température
(-30°C à + 180°C)
- étanchéité par chanvre
- en cas de point haut il est recommandé de monter
un purgeur manuel
Dimensionnement des conduites de raccordement
Pour permettre le fonctionnement optimal de l’installation solaire, il est nécessaire de respecter quelques règles
essentielles. Pour éviter l’installation de purgeur d’air la vitesse du fluide dans la conduite doit toujours être supérieure
à 0,4 m/s. Le tableau suivant donne des indications pour les différents diamètres de conduites possibles.
Type de
capteur
PRO 2,5
PRO 2,3
ECO 2,1
Nombre de
capteurs
2 en série
3 en série
4 en série
2 x 2 en série
2 x 3 en série
2 x 4 en série
2 en série
3 en série
4 en série
2 x 2 en série
2 x 3 en série
2 x 4 en série
Débit max. par m2
(pendant la phase de purge)
l/min
l/h
1,33
0,55
0,55
1,16
0,72
0,5
1,33
0,55
0,55
1,16
0,72
0,5
80
33
33
70
43
30
80
33
33
70
43
30
Ø en mm et longueur maxi en m des conduites pour installation avec
dks… avec pompe
dke/dks 6-8/trio
dks 9-20/quadro
st 20/11
Ø 15
Ø 18
Ø 15
Ø 18
Ø 22
Ø 18
Ø 22
20
10
50
20
25
15
50
30
10
25
30
15
15
20
20
15
50
30
30
25
15
30
50
40
30
30
50
40
40
35
20
50
50
50
50
50
50
50
50
Remarque : En cas d’utilisation de conduits de dimensions supérieures à celles que nous recommandons, il est
nécessaire de monter un séparateur d’air avec purgeur manuel au point le plus haut de l’installation. En effet, si les dimensions des conduits sont trop grandes, la vitesse minimale du fluide de
0,4 m/s n’est pas atteinte.
Isolation des tuyauteries
- résistante à des écarts de température variant entre
- 30 et + 150°C dans la zone de capteur
- résistance aux UV et intempéries en toiture
- ininterrompue et d’épaisseur au moins égale à celle
de la tuyauterie (avec K = 0,04 W/mK)
- en extérieur elle devra être protégée contre les
détériorations mécaniques, rayons UV et les oiseaux
par une armature complémentaire réalisée avec une
gaine en tôle d’aluminium étanchéifiée par du silicone.
- matériaux recommandés :
Armaflex, Aeroflex SSH, laine de verre
ø des
conduits
16 mm
18 mm
22 mm
ø ou épais. mini en fonction du type d’isolation
Armaflex ht Aeroflex ssh Laine de verre
16 x 24 mm
18 x 24 mm
22 x 28 mm
18 x 26 mm
18 x 26 mm
22 x 26 mm
35 mm
35 mm
40 mm
Raccordement des capteurs
Utilisez pour cela les pièces de l’ensemble de liaison hydraulique fourni. Si pour des raisons d’encombrement
ou des contraintes de construction la conduite depuis la sortie du capteur à la traversée du toit est ascendante,
il est obligatoire de prévoir sous le toit, un point de purge et un purgeur manuel.
9
OPTIONS DISPONIBLES POUR LE RACCORDEMENT HYDRAULIQUE
Kit de raccordement hydraulique de base pour 2 capteurs
- en montage vertical juxtaposés
ou horizontal superposés
Colis EG 305
Se compose de 2 flexibles départ et retour
isolés avec raccords bicônes pour tube
Ø 15, 16 ou 18 mm, 1 tube de liaison retour isolé (pont)
- en montage horizontal juxtaposés
Colis EG 308
Se compose de 2 flexibles départ
et retour isolés avec raccords
bicônes pour tube Ø 15, 16 ou
18 mm, d’1 tube-raccord isolé court
EG 305
8980Q040A
EG 306
8980Q041
Kit de liaison hydraulique entre 2 capteurs
(pour montage vertical juxtaposés
ou horizontal superposés)
Colis EG 306
se compose de 2 raccords à bague
de serrage Ø 12 mm
Kit d’extension pour 1 capteur supplémentaire en montage
horizontal juxtaposé
8980F085A
Colis EG 309
se compose d’1 tube-raccord isolé long, et d’1 tube de
liaison retour isolé (pont)
Tableau des colis nécessaires en fonction du nombre de capteurs et de leur disposition
N° de
colis
Kit de raccord. hydraul. de base pour 2 capteurs
Kit de liaison hydraul. entre 2 capteurs
Kit de racc. hydr. de base pour 2 capteurs en montage horiz. juxtaposés
Kit d’extension pour 1 capteur suppl. en mont. horiz. juxtaposés
EG 305
EG 306
EG 308
EG 309
Vertical
Horizontal
Horizontal
Vert. Horiz.
juxtaposés
juxtaposés
superposés
2
3
4
2
3
4
2
3
4
1
1
1
1
1
2
1
3
1
1
1
1
1
1
2
1
3
1
1
1
2
Double-Tubes préisolés “Duo-Tube”, avec protection UV et câble pour sonde capteur
- Duo-Tube Cu 15 x 10 m : Colis EG 106
Jeu de colliers “Duo-Tube”
- pour Duo-Tube Cu 15, 4 pièces : Colis EG 109
- pour Duo-Tube Cu 18, 4 pièces : Colis EG 110
8980Q037
8980Q038
Jeu de raccords bicône pour le raccordement des préparateurs DIETRISOL TRIO et QUADRO sur “Duo-Tubes”
sans brasure
Ces raccords permettent la mise en œuvre du circuit solaire sans brasure ainsi que le raccordement entre deux
tubes Ø 15 ou 18 mm
- Jeu de 2 raccords bicône Ø 15 mm : Colis EG 374
pour assemblage de 2 “Duo-Tubes” Ø 15 mm
- Jeu de 2 raccords bicônes Ø 18 mm : Colis EG 375
pour assemblage de 2 “Duo-Tubes” ou 2 tubes Ø 18 mm
10
EG 374 ou 375
8980Q071
EG 376
8980Q072
- Jeu de 2 réductions bicônes Ø 18/15 mm : Colis EG 376
à utiliser avec le colis EG 375 (pour raccordement prép.
TRIO/QUADRO sur “Duo-Tubes” Ø 15 mm par exemple).
LES ACCESSOIRES DISPONIBLES
Vase d’expansion circuit solaire (6 bar - 120°C)
- 18 litres
- 25 litres
- 35 litres
- 50 litres
Colis EG 14 Colis EG 82 Colis EG 83 Colis EG 84
➩ Dimensionnement du vase d’expansion
La dimension du vase d’expansion dépend principalement
du volume qui peut s’évaporer en cas d’arrêt de l’installation. De ce fait, la dimension du vase d’expansion sera
déterminée en fontion du nombre de capteurs. En cas
d’installation d’un nombre important de capteurs, plusieurs
vases pourront être raccordés en parallèle.
Superficie d’entrée
des capteurs
2
jusqu’à 5 m
de 5 à 10 m2
de 10 à 15 m2
de 15 à 20 m2
+ de 20 m2
Longueurs pour des conduites < 30 m
18 litres
25 litres
35 litres
50 litres
80 litres
8980Q043A
Remarque :
La pression de précharge du vase et la pression de l’installation seront à adapter en fonction des spécificités de
celle-ci.
Kit d’accrochage au mur pour vase d’expansion jusqu’à 25 litres :
Colis EC 118
8980Q042
Fluide caloporteur circuit solaire
Le fluide caloporteur extrait la chaleur utile de l’absorbeur
et la transfère au ballon solaire. Les prémélanges sont
composés d’eau et de propylène glycol dans des proportions 60/40 à 45/55. Leur point de congélation se situe à
-21°C voire -26°C). Si nécessaire (temp. extérieure < à
-26°C par ex.) le fluide sera mélangé à partir du concentré
(colis EG 11) selon le tableau ci-dessous.
- prémélange type LS “hautes performances”, 20 litres :
colis EG 100
- concentré type L, 10 litres (glycol à mélanger à de l’eau) :
colis EG 11
8980Q039
Caractéristiques : mélange concentrat / eau
% vol.
Densité à
WT. P
20°C (G/cm)
25
1,023
30
1,029
35
1,033
40
1,037
45 (prémélange LS)
1,042
50
1,045
55
1,048
Protection Chaleur Spé. Viscosité
antigel (°C) (20°C.J/GK) (20°C.mm/s)
-10
3,39
2,55
-13
3,85
3,09
-17
3,77
3,64
-21
3,76
2,18
-26
3,58
5,12
-32
3,48
6,08
-40
3,38
7,17
➩ Volume du fluide nécessaire pour l’installation
Pour déterminer la quantité du fluide caloporteur il est
nécessaire de calculer le volume global de
l’installation. Celui-ci résulte de la somme des volumes
des capteurs, de l’échangeur solaire, de la station
solaire et des conduites correspondantes. La
précharge du vase d’expansion est également à
considérer.
pH 1:2 avec de l’eau distillée : 7.5-8.5∧
Caractéristiques du concentrat :
Point d’ébullition : supérieur à 150°C
Point de solidification : inférieur à -50°C
pH conc. : 6,5 - 8,0
Point d’éclair : > 130°C
11
LES RÉGULATIONS SOLAIRES “DIEMASOL” (OU “DELTASOL”)
Généralités
Les régulations DIEMASOL/DELTASOL sont des régulations intelligentes, autonomes, qui en fonction des températures capteur et ballon mesurées, permettent de définir
un concept de régulation optimal (matched-flow) pour
l’installation solaire concernée. Une fois l’installation rincée et remplie, elles ne nécessitent plus aucun calibrage.
Les régulations DIEMASOL/DELTASOL se caractéristent
pas une utilisation simple et claire : l’affichage multi-fonctionnel permet la lecture simultanée de 2 températures ;
des pictogrammes évocateurs informent l’utilisateur de
façon particulièrement simple des mode et état de fonctionnement en cours. Différentes sondes lui sont raccordées. La commande centrale se fait par l’intermédiaire
des 3 touches situées sous le display. Les DIEMASOL/DELTASOL intègrent d’origine le programme de régulation
des systèmes solaires DIETRISOL et selon modèle, le
compteur d’énergie.
Caractéristiques techniques
Boitier : plastique PC-ABS et PMMA
Classe de protection : IP 40
Temp. ambiante : 0 - 40 °C
Dim. DIEMASOL A et B : 172 x 110 x 46 mm
Dimensions DIEMASOL C : 260 x 216 x 64 mm
DIEMASOL B
TS
TS
DIEMASOL C
DELTASOL ES
TC
TC
TC
TS
8980F191
• Lorsque pour les préparateurs équipés de 2 échangeurs
solaires (TRIO DT …/3 ou QUADRO DU voire
QUADRODENS) la température d’inversion de zone
dans les capteurs est atteinte (paramètre SZ, réglage d’usine 55°C), la vanne d’inversion est commutée sur la zone
supérieure afin que l’utilisateur puisse bénéficier d’eau
chaude tout de suite.
DIEMASOL A
DIEMASOL B
DIEMASOL C
DELTASOL ES
TC
TC
8980Q035
DIEMASOL C
DELTASOL ES
Affichage :
display LCD, avec 8 pictogrammes
Commande : par 3 touches
Intensité globale : max. 4 A
Alim. : 210-250 V , 50-60 Hz
Puis. absorbée : 2-3 VA
Description du principe de régulation
En mode automatique, les régulations DIEMASOL/DELTASOL fonctionnent selon les principes suivants :
• Le rayonnement solaire réchaufffe le fluide caloporteur
dans le capteur. Pour amorcer le processus de régulation, le capteur doit atteindre une température minimale
de 30°C et la différence de température capteur/ballon
doit être d’au moins 10 K.
• Pendant la phase de démarrage la pompe solaire est
mise en route avec un régime de 100 %.
• Par la suite, la pompe solaire module entre 50 et 100 %
et continue la charge du préparateur aussi longtemps
que la différence de température entre capteur et ballon reste significative (réglage usine 20 K).
DIEMASOL A
DIEMASOL A et B
8980Q103
• Le préparateur continuera de se charger en fonction de la chaleur disponible jusqu’à atteindre sa
température maximale de stockage (paramètre
SX - réglage usine 60°C), puis la pompe solaire
sera coupée.
• Lorsque le soleil continue à chauffer et que le capteur atteint sa température maximale (paramètre
CX - réglage usine 120°C) la pompe solaire sera
remise en fonctionnement afin de refroidir le système de 5 K en dessous de la consigne CX. Si la
température du préparateur dépasse 80°C, la
pompe solaire sera arrêtée ; l’installation sera en
surchauffe. Le mode de refroidissement sera alors
mis en fonction la nuit pour refroidir le ballon jusqu’à une température inférieure à 80°C.
• La quantité de chaleur transférée des capteurs
vers le préparateur solaire dans les conditions de
fonctionnement normales est comptabilisés sous
le paramètre AH. Pour obtenir une mesure précise, les différents paramètres de l’installation doivent être enregistrées dans la régulation (voir notice de montage).
Les différents modèles proposés
• Régulation MCDB - Colis EC 162
Cette régulation différentielle permet
de charger 1 préparateur ecs à partir
d’un volume tampon (solaire ou chaudière bois) ou de transférer de l’énergie d’un ballon tampon sur un autre et
8980Q035
vice versa.
MCDB
MCDB
TC
MCDB
DMCDB
TS
12
TS
TS
8980F191
8980F243
MCDB
LES RÉGULATIONS SOLAIRES “DIEMASOL” (OU “DELTASOL”)
• DIEMASOL A - Colis EC 189
Conçus pour la régulation d’installations solaires avec 1
seul préparateur, les régulations DIEMASOL A répondent
à toutes les demandes concernant des systèmes solaires
DIETRISOL DUO/… et DIETRISOL QUADRO DC.
La régulation DIEMASOL A est intégrable dans les stations
solaires DKS…, elle est livrée avec 2 sondes (TC et TS).
• DIEMASOL B - Colis EC 160
Les régulations DIEMASOL B sont conçues pour la régulation d’installations solaires avec chargement optimisé
des préparateurs par inversion de zone de chauffe (optimisation de la stratification en température).
Ces régulations sont montés d’origine sur les préparateurs “DIETRISOL TRIO” et leur concept peut être étendu
à des préparateurs de type B…/2 avec appoint extérieur au ballon solaire.
Elles savent également gérer 2 préparateurs dont les
échangeurs sont mis en série avec une priorité non dérogeable au 1er préparateur ; le contrôle de la température
de consigne n’est possible que pour 1 seul des préparateurs. Une vanne d’inversion permet le passage sur les 2
consommateurs en série.
C’est la solution de base pour les installations avec 1
préparateur d’eau chaude sanitaire simple et 1 piscine.
La régulation DIEMASOL B est intégrable dans les stations
solaires DKS…, elle est livrée avec 3 sondes (TC, TS et TR).
• DELTASOL ES - Colis EC 158
Pour la régulation d’une installation solaire CESI ou SSC
avec 2 champs de capteurs (Est/Ouest), 1 ou 2 préparateurs (avec ou sans changement de zone de chauffe) ou
piscine. Livrée avec 5 sondes (2 x TC, TS, TP, TE).
• DIEMASOL C - Colis EC 161
Les régulations DIEMASOL C sont conçues pour la régulation d’installations solaires avec 2 préparateurs à échangeur intégré ou 1 préparateur + 1 consommateur avec
échangeur à plaques avec optimisation de chargement.
Elles savent répondre aux besoins les plus divers :
- Avec 2 préparateurs à échangeur intégré :
• contrôle de la température de consigne de chaque
préparateur
• priorité à l’un ou à l’autre préparateur
• possibilité de mise en série des 2 préparateurs
- Avec 1 préparateur à échangeur intégré + 1 piscine
(ou avec 1 préparateur “DIETRISOL QUADRO”)
• contrôle de la température de consigne de chaque
consommateur
• priorité à l’un ou à l’autre consommateur
• possibilité de mise en série des 2 consommateurs
• contrôle de la pompe secondaire sur l’échangeur à
plaques de la piscine
• optimisation de la stratification en température pour
les préparateurs “DIETRISOL QUADRO” (par inversion
de zone)
- Elles sont livrées avec 4 sondes (TC, TS, TP et TE)
• DIEMASOL Bi, Ci et BCi
Ce sont des modèles de régulation intégrés aux produits :
- DIEMASOL Bi : intégrée aux préparateurs “DIETRISOL
TRIO” et correspondant à la régulation DIEMASOL B
standard
- DIEMASOL Ci : régulation spécifique aux préparateurs
“DIETRISOL QUADRO 750”.
- DIEMASOL BCi : régulation spécifique aux préparateurs
“DIETRISOL QUADRO 500”.
Utilisation des régulations DIEMASOL
TC
TC
TC
TC
TC
TC
TC
TS
TE
TS
TS
TS
TS
TP
TP
TS
TE
TP
TR
DIEMASOL
A
d’origine
non
non
non
+ EC 164
+ EC 164
non
non
8980Q035
DIEMASOL
B
+ EC 164*
non
d’origine
non
8980Q035
+ EC 164
DIEMASOL
C
d’origine
non
non
non
d’origine
+ EC 164
+ EC 164
d’origine avec
2 stations solaires
Est/Ouest
+ EC 164 (si un 2e
préparateur est raccordé)
+ EC 164
8980Q034
DELTASOL
ES
d’origine
+ EC 164
8980Q034
* Raccordement hydraulique préparateur et piscine en série sur le retour, pas de contrôle possible sur TP, pompe et température piscine gérés par le régulateur piscine,
8980F167C
priorité au préparateur dans tous les cas.
Options
• Vanne 3 voies avec moteur d’inversion pour circuit solaire
avec 2 préparateurs et régulation DIEMASOL - Colis EC 164
• Sonde PT 1000 à plongeur - Colis EC 173
• Boitier parafoudre pour régulation DIEMASOL - Colis EC 176
Se monte sur le circuit sonde solaire au niveau du capteur.
• Sonde PT 1000 à applique - Colis EC 171
13
LES STATIONS SOLAIRES “DIETRISOL DKE… et DKS”
DKE
DKS
90
1
2
80
100
60
120
40
140
20
0 160
Station DMCB
Cette station fonctionne avec la régulation MCDB (voir page 12). C’est une station de transfert d’un ballon tampon sur
un autre et vice-versa. Elle est équipée
de 2 pompes et d’une vanne 3 voies ; sa
conception permet de la raccorder
directement sur les 2 ballons.
14
8980Q193A
80
100
60
120
40
140
20
0 160
4
2
6
180
250
6
8980F190
DKS
3
310
5
90
550
200
Construction
Ces stations solaires sont équipées de tous les composants nécessaires permettant un fonctionnement
optimal de l’installation solaire.
Elles sont constituées d’une coque isolante recyclable,
d’un support d’accrochage au mur, ainsi que de toutes les liaisons hydrauliques pour raccordement des
capteurs DIETRISOL PRO en 3/4”. Toute la robinetterie, les pompes etc, ont été dimensionnées par rapport aux exigences de fonctionnement selon le principe “matched flow” des systèmes solaires De Dietrich.
Les stations solaires DIETRISOL DKS intègrent également les claplets anti-thermosiphon, les raccords
bicônes (15-18 mm), la soupape de sécurité, le manomètre, le pot de dégazage + purgeur manuel (Airstop), le système de remplissage et de vidange, les
thermomètres ainsi que la possibilité d’intégrer une
régulation “DIEMASOL B” pour les stations DKS.
3 4
410
• Version DKS 9-20
Colis EC 89
pour 20 m2 de surface de capteurs maximum (hauteur
manométrique de la pompe solaire 9 m)
Cette station convient aux installations avec capteurs
“DIETRISOL PRO” associés à des préparateurs monovalents, bivalents ou mixtes ou servant au réchauffage
d’une piscine, d’une surface jusqu’à 20 m2 et jusqu’à
30 m de longeur de tuyauterie (départ et retour).
1
7
320
5 6
Généralités
Stations solaires complètes spécifiques aux installations solaires DIETRISOL pour soutien chauffage
et/ou préparation d’eau chaude sanitaire, pour montage mural.
Disponibles en 3 versions :
• Version DKS 6-8
• Version DKE 6-8
Colis EC 88
Colis EC 189
2
pour 8 m de surface de capteurs maximum (hauteur
manométrique de la pompe solaire 6 m)
Cette station convient aux installation avec capteurs
“DIETRISOL PRO” associés à un préparateur monovalent utilisé en tant que ballon de préchauffage, ou à
un préparateur solaire bivalent.
Seule la version DKS permet l’intégration d’une régulation DIEMASOL.
270
8980F075
1. Manomètre
2. Vanne à boisseau sphérique
avec clapet antithermosiphon
et thermomètre à aiguille
3. Vanne à boisseau sphérique
4. Robinet de remplissage
5. Robinet de vidange
6. Dégazeur à purge manuelle
7. Raccord à bague de serrage
15 ou 18 mm
8980F189
Caractéristiques des pompes solaires
WILO-type ST 25/4 (station DKE 6-8),
ST 20/6 (station DKS 6-8)
et ST 20/9 (station DKS 9-20) :
Hauteur manométrique :
H(m)
12
10
ST20/11
8
6
ST25/7
4
ST20/9
2
ST25/4
0
0
0,5
1
1,5
2
2,5
ST20/6
3
3,5
4
m3/h
8980F087A
Remarque : la pompe ST 25/7 (réf. 95132262) est livrable en
option pour les DKE 6-8 et la pompe ST 20/11 (réf. 97930860) est
livrable en option pour les DKS…
Fonctionnement autonome
Grâce aux régulations DIEMASOL, les stations solaires “DIETRISOL DKS…” ne nécessitent pas de compST20/11
teur volumétrique.
ST20/9
Options :
Des vases d’expansion de différentes capacités ainsi qu’une console de montage pour vase d’expansion sont
livraST20/6
bles en option, voir page 11.
LES SYSTÈMES SOLAIRES “DIETRISOL…” POUR CESI
SYSTÈMES POUR LA PRODUCTION D’EAU CHAUDE SANITAIRE (CESI)
Il s’agit de systèmes solaires qui permettent de produire
l’eau chaude sanitaire avec des capteurs solaires. Le
soleil peut couvrir entre 60 et 80 % des besoins en énergie ; pour le complément, il est donc nécessaire d’avoir
une possibilité d’appoint en cas de manque de soleil.
Cet appoint peut être :
- la chaudière si un tel générateur existe dans l’installation de la maison
- un chauffe-eau électrique existant
- intégré au préparateur solaire comme c’est le cas pour
nos ballons TRIO, B…/2 ou B…/1.
Les différentes combinaisons préparateur/capteur possibles avec leur principe de fonctionnement et leur application en fonction du nombre de personnes vivant au foyer
Superficie d’entrée des capteurs / Type de capteur
Systèmes
solaires
DIETRISOL
4 m2
2,51 m2
Capacité
préparateur 1 x PRO 2,5
4,26 m2
5,02 m2
6 m2
Principe
de fonctionnement
du système
6,39 m2
2 x ECO 2,1
2 x PRO 2,3
2 x PRO 2,5
3 x ECO 2,1
3 x PRO 2,3
-
-
-
-
TRIO 350-6
Type “TRIO”
250
TRIO 250-3
-
TRIO 250-4
350
-
-
TRIO 350-4 TRIO 350-5
300
-
ECO/2 300-4 DUO/2 300-4 DUO/2 300-5 ECO/2 300-6 DUO/2 300-6
400
-
500
-
➩ voir page 16
Type “DUO” ou “Eco”
- avec B…/2
-
DUO/2 500-4 DUO/2 500-5
-
DUO/2 500-6
-
-
➩ voir page 18
- avec B…/1
200
DUO/1 200-3 ECO/1 200-4 DUO/1 200-4
300
-
500
-
-
230V
50Hz
-
DUO/1 500-4 DUO/1 500-5
-
DUO/1 500-6
➩ voir page 20
- avec SRL 150 ou
B 200/1 utilisés
comme ballons de
préchauffage
150
DUO/0 150-3 ECO/0 150-4
-
-
-
-
200
DUO/0 200-3 ECO/0 200-4
-
-
-
-
230/400V
➩ voir p. 20
Nombre de
personnes
vivant au foyer
Nord
Sud
8980F133A
Légende : TRIO 350-4
Type système
Superficie d’entrée des capteurs
Capacité préparateur solaire
LES SYSTÈMES CESI “DIETRISOL DUO/2 ET DUO/1” AVEC PISCINE D’ÉTÉ EXTÉRIEURE
8980Q192
Pour optimiser au maximum l’apport solaire sur une installation avec piscine, nous
conseillons dans tous les cas une installation de type SSC (voir page 27).
Néanmoins, les systèmes DIETRISOL DUO/2 et DUO/1 avec 4 capteurs max. peuvent être
adaptés à une installation avec piscine. Dans ce cas, il est nécessaire de les associer à
un échangeur à plaques (hors fournitures) défini par une utilisation directe sur un circuit
solaire raccordé en série ou en parallèle avec le préparateur solaire (voir page 23).
15
LES PRÉPARATEURS SOLAIRES “DIETRISOL TRIO DT…/3”
DIETRISOL TRIO DT 350/3
TRIO DT 250/3
Colis EC 70
Colis EC 73
Points forts
• Ballon solaire pour la préparation d’eau chaude sanitaire de toute nouvelle conception utilisable dans des
installations solaires avec une surface de capteurs allant
jusqu’à 6,5 m2 pour DT 350/3 ou 4,5 m2 pour DT 250/3,
équipé d’un échangeur dédié à la chaudière et de 2
échangeurs solaires. Associé au capteur DIETRISOL PRO
et à la régulation DIEMASOL et grâce à la station solaire autonome intégrée au ballon, l’installation solaire travaillera toujours dans la zone du ballon la plus favorable. Le 3e échangeur dans la partie supérieure du
ballon, permet d’obtenir de l’eau chaude immédiatement et de réduire l’apport en énergie d’appoint par la
chaudière.
• Le ballon DIETRISOL TRIO DT…/3 est prééquipé d’origine avec tous les composants nécessaires au raccordement et à la commande d’une installation solaire à
savoir : robinets d’arrêt avec clapet antithermosiphon,
groupe pompe, dégazeur à purge manuelle, vase d’expansion, groupe de sécurité, manomètre, dispositif de
remplissage et de vidange.
8980Q044A
8980Q046B
• Tous les raccordements hydrauliques sont ramenés à
l’arrière et se font par “Plug and Heat-system” rendant
la mise en œuvre particulièrement aisée et rapide
• Régulation DIEMASOL B de concept “matched flow”
intégrée, incluant la commande d’inversion des 2 circuits solaires
• Cuve en acier émaillé intérieurement
• Echangeurs en tube lisse 3/4” émaillés extérieurement
• Isolation en mousse de polyuréthane injectée sans
CFC, épaisseur 70 mm
• Capots supérieur et latéraux en ABS
• Esthétique soignée et équipement complet permettent
leur installation à l’intérieur du volume chauffé
• Mitigeur thermostatique monté d’origine
• Nombreuses options : voir page suivante
Dimensions principales (mm et pouces)
8
7
7
80
9
80
8
5
4
25
A
B losirteiD
>
<
9
65
6
37
TES
3
B
G
G
2
C
10
E
F
11
1
J
ØH
19
(1)
95
ØH
I
19
(1)
8980F143B
TRIO DT 350/3 TRIO DT 250/3
A
1759
1552
B
1460
1240
C
1385
1168
E
1160
942
F
1006
788
G
1828
1616
H
Ø 700
Ø 650
I
1005
955
J
236
249
Entrée eau froide G1
Circulation G1
Sortie échangeur primaire (chaudière) R1
Doigt de gant pour sonde chaudière (Ø 13,2 mm)
Entrée échangeur primaire (chaudière) R1
Sortie eau chaude sanitaire G 3/4
Entrée échangeur circuit solaire Ø 18 mm
Sortie échangeur circuit solaire Ø 18 mm
Tube de décharge soupape de sécurité (primaire solaire)
Anode DT 350/3 (emplacement pour résistance
électrique éventuelle DT 250/3 ou DT 350/3)
Anode DT 250/3
Tableau des caractéristiques
Conditions d’utilisation : - circuit primaire (échangeur chaudière) : pression max. de service 12 bar, temp. max. de service 90°C
- circuit secondaire (cuve) : pression max. de service DT 350 : 10 bar, DT 250 : 7 bar, temp. max. de service 95°C
- solaire (échangeur solaire) : pression max. de service 6 bar pour DT 250/3, 4 bar pour DT 350/3,
temp. max. de service 120°C
Dietrisol Trio
16
Volume d’appoint
l
Volume solaire
l
Capacité de l’échangeur
l
Surface d’échange
m2
Débit échangeur
m3/h
Perte de charge coté eau
mbar
Température entrée primaire
°C
Puissance échangée (1) (2)
kW
Débit continu à Δt = 35 K (1) (2)
l/h
Débit sur 10 min à Δt = 30 K
(sur vol. appoint) (1) (3)
l/10 Min.
Consommation d’entretien à Δt = 45 K kWh/24 h
Poids d’expédition
kg
Coté Chaudière
110
3,7
0,8
2,0
35
80
23
565
DT 350/3
Coté Solaire
Coté Chaudière
240
2,4 (éch. sup.)/3,9 (éch. inf.)
0,5 (éch. sup.)/0,8 (éch. inf.)
0,5
50
70
1,8 (éch. sup.)/3,0 (éch. inf.) 6,4 (éch. sup.)/10,3 (éch. inf.)
-
100
2,8
0,6
2,0
33
80
16,5
400
-
170
215
1,95
180
(1) Temp. eau froide : 10 °C (2) Temp. ecs 45 °C. (3) Temp. ecs 40 °C, temp. de stockage 65 °C
DT 250/3
Coté Solaire
150
2,3 (éch. sup.)/3,6 (éch. inf.)
0,4 (éch. sup.)/0,7 (éch. inf.)
0,5
50
70
1,4 (éch. sup.)/5,6 (éch. inf.) 2,4 (éch. sup.)/9,0 (éch. inf.)
-
1,67
200
LES SYSTÈMES AVEC PRÉPARATEURS SOLAIRES “DIETRISOL TRIO DT…/3”
EXEMPLE DE SYSTÈME “DIETRISOL TRIO”
avec appoint par chaudière
(schéma possible avec tout type
de chaudière)
Les préparateurs solaires “DIETRISOL TRIO”
font partie des systèmes solaires (CESI)
DIETRISOL TRIO
112a
131
133
51
64
129
115
65
21
44
230V
50Hz
23
27
27
C
C
9
C
(a)
9
27
C
9
9
9
32
9
11b
INNOVENS MC.
11a
109
4
EA67
10
EA65
130
87
4
90 7
24
EA59
BH84
7
56
35
16
61
25
230V
50Hz
8
18 50 9
84
33
85
81
46
112b
B losirteiD
88
13
28
29
30
>
<
TES
230V
50Hz
126
114
TRIO DT ...
89
8980F060B
Légendes : voir page 40
Principe de fonctionnement
La régulation intrégrée DIEMASOL B permet la régulation du système solaire. L’appoint en énergie éventuellement nécessaire pour obtenir la température de soutirage eau chaude sanitaire voulue, sera apporté par la
chaudière (ou par une résistance électrique) si l’apport d’énergie solaire ne suffit pas.
Techniquement, du point de vue régulation, l’échangeur supérieur du TRIO dédié à la chaudière est considéré
comme un préparateur ecs indépendant maintenu en température par la “fonction priorité ecs” du tableau de
commande de la chaudière.
OPTIONS DISPONIBLES
Résistances électriques blindées
- 2,4 kW/230 V : Colis EC 8
- 3,5 kW/230-400 V : Colis EC 9
- 6,0 kW/400 V : Colis EG 93
(voir description en page 22)
Kit thermostat pour commande de la pompe de
charge
Colis BL 6
Anode électrique à courant imposé
Colis AJ 39
Attention : le montage simultané d’une résistance
électrique blindée et d’une anode à courant imposé
n’est pas possible.
17
LES PRÉPARATEURS SOLAIRES “DIETRISOL B…/2”
B 300/2 B
B 400/2 B
B 500/2 B
Colis EC 47
Colis EC 53
Colis EC 48
Points forts
• Préparateurs indépendants d’eau chaude sanitaire à
hautes performances munis de 2 échangeurs ; l’un
dédié à la chaudière, l’autre au circuit solaire. Ces préparateurs répondent à toutes les exigences d’une installation de chauffage central avec capteurs solaires et
chaudière De Dietrich.
• Cuve en acier émaillé intérieurement
• Deux échangeurs largement dimensionnés sous forme
de serpentin soudés dans la cuve, également émaillés
• Habillage en tôle d’acier laquée blanc avec couvercle
gris anthracite et pieds réglables
• Isolation en mousse de polyuréthane injectée (sans
CFC) d’épaisseur 50 mm contribuant à la protection de
l’environnement et permettant de réduire au maximum
8962Q012
8962Q006
les déperditions thermiques
• Trappe de visite latérale largement dimensionnée
• 2 anodes en magnésium pour parfaire la protection
contre la corrosion
• Thermomètre
• Options tels que anode à courant imposé et résistances électriques : voir page suivante
B 300/2
Sortie eau chaude sanitaire :
- B 300/2 : R 1
- B 400/2, B 500/2 : R 1 1/4
Doigt de gant Ø interne
13,2 mm
Entrée échangeur (primaire
chaudière) R 1
Tube de circulation R 3/4
Sortie échangeur (primaire
chaudière) R 1
Entrée échangeur (capteur
solaire) R 1
Entrée eau froide
- B 300/2 : R 1
- B 400/2, B 500/2 : R 1 1/4
Sortie échangeur (capteur
solaire) R 1
Cotes en mm
B 300/2 B
B 400/2 B
B 500/2 B
A
1830
1785
1820
50
40
B 400/2 et B 500/2
1
ØL
1
50
90
85
2
3
40
2
C
20
100
3
4
4
5
5
J
A
J
6
6
H
80
G
30
30
G
2
F
F
2
80
H
7
7
B
8
8
C
D
E
E
B
C
D
19**
19*
8962F016C
*3 pieds réglables hauteur 19 à 29 mm
** 4 pieds réglables hauteur 19 à 29 mm
B
310
334
345
C
275
299
310
D
200
223
235
E
285
318
330
F
788
811
958
G
1085
983
1055
H
1165
1168
1240
J
1400
1298
1370
øL
601
701
751
Conditions d’utilisation : - circuit primaire (échangeurs) : pression max. de service 12 bar, temp. max. de service 95°C
- circuit secondaire (cuve) : pression max. de service 10 bar, temp. max. de service 95°C
Préparateur
18
Capacité ballon
l
Volume d’appoint
l
Volume solaire
l
Echangeur
Capacité échangeur
l
m2
Débit primaire
m3/h
Perte de charge côté eau
mbar
Température primaire
°C
kW
Débit horaire à Δt = 35 K (1) (2)
l/h
Débit sur 10 min à Δt = 30 K (1) (3) l/10 min
Constante de refroidissement
Wh/j.°C.l
kg
B 300/2 B
B 400/2 B
B 500/2 B
300
400
500
119
186
207
181
214
293
infér. (solaire) supér. (chaud.) infér. (solaire) supér. (chaud.) infér. (solaire) supér. (chaud.)
8,9
5,9
8,9
5,9
11,3
5,9
1,36
0,90
1,36
0,90
1,73
0,90
0,5
3
0,5
3
0,5
3
125
125
125
50
70 55 70 80 90 50
70 55 70 80 90 50
70 55 70 80 90
3,5
10,3 11,0 22,4 29,3 36,9 3,5
10,3 11,0 22,4 29,3 36,9 4,2
11,2 20,5 40,9 53,6 67,5
270 550 720 905
270 550 720 905
505 1000 1320 1660
200
310
355
0,21
0,18
0,15
165
260
300
(1) Temp. eau froide : 10 °C (2) Temp. ecs 45 °C. (3) Temp. ecs 40 °C, temp. de stockage 65 °C, valeurs mesurées uniquement sur le volume d’appoint
LES SYSTÈMES AVEC PRÉPARATEURS SOLAIRES “DIETRISOL B…/2”
EXEMPLE DE SYSTÈME “DIETRISOL DUO/2” ou “ECO/2”
avec appoint par chaudière
(schéma possible avec tout type
de chaudière)
Les préparateurs solaires “DIETRISOL B…/2”
font partie des systèmes solaires (CESI)
DIETRISOL DUO/2
112a
131
133
51
115
65
129
64
21
44
9
23
27
°C
°C
9
°C
11b
9
4
10
9
109
11a
EA59
4 87
90
EA65
3
9
7
7
9
57
126
24
33
4
EA102
26
230V
50Hz
27
°C
9
9
EA67
32
27
230V
50Hz
25
84
61
61
85
130
88
89
132
56
27
1
84
22
80
27
2
18 50 9
16
17
28
GTU 120 DIEMATIC
29
30
112b
97
90
79
114
89
8980F061B
B.../2
Techniquement, du point de vue régulation, le préparateur solaire est considéré par la chaudière comme un
préparateur indépendant qui est maintenu en température par la fonction “priorité ecs” du tableau de commande chaudière au travers de l’échangeur supérieur.
Si l’énergie solaire suffit pour produire l’eau chaude sanitaire à la température voulue, la priorité ecs de la
chaudière restera coupée. Si l’énergie solaire ne suffit pas, la charge de la zone supérieure du préparateur
sera complété par la chaudière au travers de l’échangeur supérieur qui lui est dédié.
Pour permettre la régulation du circuit solaire, la mise en place d’une régulation DIEMASOL B avec une station
DKS sera nécessaire.
OPTIONS DISPONIBLES
- 2,4 kW/230 V : Colis EC 8
- 3,5 kW/230 V-400 V : Colis EC 9
- 4,5 kW/230 V-400 V : Colis EC 10
- 6,0 kW/400 V : Colis EG 93
- pour B 300/2 et B 400/2 : Colis AJ 39
- pour B 500/2 : Colis AM 7
Kit thermostat pour commande de la pompe de
charge
Colis BL 6
Mitigeur thermostatique
Colis EG 78
19
LES PRÉPARATEURS SOLAIRES “DIETRISOL B…/1”
B 500/1
Colis EG 28
Colis EG 29
Colis EG 30
Points forts
• Préparateurs indépendants d’eau chaude sanitaire à
hautes performances munis d’un échangeur destiné au
raccordement à l’installation solaire
• Cuve en tôle d’acier de forte épaisseur émaillée intérieurement
• Echangeur sous forme de serpentin soudé dans la
cuve, également émaillé
• Habillage en tôle d’acier laquée blanc avec couvercles
blancs pour B 200/1 et 300/1 ou gris anthracite pour B 500/1.
• Isolation en mousse de polyuréthane injectée (sans
CFC) d’épaisseur 50 mm contribuant à la protection de
l’environnement et permettant de réduire au maximum
les déperditions thermiques
B200/1 et B300/1
• Anode en magnésium
• Trappe de visite latérale largement dimensionnée
• Equipable en option d’une résistance électrique pour
réchauffage d’appoint de l’eau chaude sanitaire ou
d’une anode à courant imposé : voir page suivante
B500/1
D
1
10
30
1
8980Q013
40
B 300/1
30
B 200/1
°C
20
100
°C
20
100
2
ø751
500
C
1800
A
3
3
Ø 570
B
407
30
958
5
4
5
320
330 235
326
241
ø17,2
°
90
326
875
120°
30
4
80
1240
80
8962F018C
20
Type
B200/1
B300/1
A
1229
1750
B
480
825
C
1259
1780
D
155
178
19
Sortie eau chaude sanitaire :
- B 200/1, B 300/1 : R 3/4
- B 500/1 : R 1 1/4
Circulation R 3/4
Entrée échangeur (circuit solaire) R 1
*
4 Pieds réglables
Entrée eau froide
- B 200/1, B 300/1 : R 3/4
- B 500/1 : R 1 1/4
Sortie échangeur (circuit solaire) R 1
Conditions d’utilisation : - circuit primaire (échangeur) : pression max. de service 12 bar, temp. max. de service 95°C
- circuit secondaire (cuve) : pression max. de service B 200/1-300/1 : 6 bar, B 500/1 : 10 bar, temp. max. de service 95°C
Préparateur
Capacité
l
Volume d’appoint
l
Volume solaire
l
m2
Capacité de l’échangeur
l
Débit primaire
m3/h
°C
kW
Volume d’eau disponible à Δt = 30 K (3) l
Puissance appoint électrique
kW
Temp. de réchauffage élect. sur vol. appoint h
Constante de refroidissement
Wh/j.°C.l
kg
B200/1
B 300/1
B 500/1
200
71
129
0,88
5,8
0,5
300
106
194
0,88
5,8
0,5
500
184
316
1,73
11,3
0,5
50
2,6
70
7,4
130
3
1 h 30
0,23
95
50
2,6
70
7,4
50
4,2
195
3
2 h 30
0,21
120
70
11,2
340
6
2h
0,15
270
(1) Temp. eau froide : 10 °C (2) Temp. ecs 45 °C. (3) Temp. stockage ecs 65 °C, temp. ecs 40 °C, valeurs mesurées uniquement sur le volume d’appoint
OPTIONS DISPONIBLES
voir description en page 22
Résistances électriques
➩ pour B 200/1 et B 300/1 (sur bride Ø 82 mm)
- 3,2 kW/230 V (résistance steatite) : Colis EG 88
- 3,3 kW/230-400 V (résistance blindée) : Colis EC 7
➩ pour B 500/1 (sur bride Ø 180 mm)
- 2,4 kW/230 V (résistance blindée) : Colis EC 8
20 - 6,0 kW/400 V (résistance blindée) : Colis EG 93
Anode à courant imposé
- pour B 200/1 et B 300/1 : Colis AJ 38
- pour B 500/1 : Colis AJ 39
Mitigeur thermostatique : Colis EG 78
LES SYSTÈMES AVEC PRÉPARATEURS SOLAIRES “DIETRISOL B…/1”
EXEMPLE DE SYSTÈME “DIETRISOL DUO/1” ou “ECO/1”
avec appoint par résistance
Les préparateurs solaires “DIETRISOL B…/1”
électrique
font partie des systèmes solaires (CESI) Le système de préparation de l’eau
DIETRISOL DUO 1
chaude sanitaire est totalement indépendant du système de chauffage de la
maison. L’appoint est pris en charge par
une résistance électrique, elle-même
asservie par une horloge ou un contacteur jour/nuit à mettre en place par l’électricien qui raccordera cet équipement.
Attention : En cas d’absence d’ensoleillement, le système fonctionne comme
un ballon électrique, mais uniquement
sur le volume d’appoint ( 1/3 du volume du ballon) ; en tenir compte lors du
dimensionnement du préparateur. Le forçage de l’asservissement devra être possible pour garantir à l’utilisateur de l’eau
chaude en permanence.
8980F138B
112a
131
133
51
64
65
115
129
21
MIT/E
44
23
TS
L
N
1x FM 48
9
32
27
230V ou 400V 50Hz
40 L
(a) 9
230V
50Hz
27
4 87
109
84
84
61
61
85
230V ou 400V 50Hz
126
θ
EH
57
EH61
/63
130
88
89
132
56
80
90
112b
230V
50Hz
BUS
27
114
89
79
ROE..
30
29
28
89
B.../1
EXEMPLE DE SYSTÈME “DIETRISOL DUO/0…” ou “ECO/0” avec ballon de préchauffage
(schéma possible avec toute installation de chauffage
+ prép. ecs existante)
112a
Les préparateurs B… font partie
des systèmes solaires (CESI)
DIETRISOL DUO/0
131
133
51
64
129
115
65
21
44
9
32
23
27
27
°C
°C
9
°C
9
27
°C
9
9
4 87
11a
11b
4
EA67
230V
50Hz
9
10
3
EA65
230V
50Hz
7
109
4
EA59
84
84
61
61
85
126
130
88
89
EA54
1
56
22
26
132
80
2
18 50 9
90
112b
16
27
24
57
27
90
25
33
28a
114
30
79
17
DTG 1300.../H150
Cette installation solaire peut être combinée avec une installation de chauffage
central existante (possibilité de postéquipement).
Le ballon solaire (B…/1, B…/2 voire SRL
dans certaines conditions) est monté en
série avec le ballon de la chaudière existante. De l’eau chaude préchauffée dans
le ballon solaire sera injectée au niveau
du ballon de la chaudière. Le réchauffage de l’eau chaude sanitaire à la température souhaitée sera complété par la
chaudière si l’eau chaude amenée par
l’installation solaire n’est pas suffisant.
30
29
28
89
B...
Proposition d’amélioration : la proposition ci-après
vise à améliorer le système mais ne revêt pas un
caractère d’obligation. Lorsque l’on ne soutire pas
d’eau chaude sanitaire pendant un certain temps, le
ballon conventionnel va refroidir alors que le ballon
solaire pourrait disposer, selon l’ensoleillement, d’eau
à haute température. Le schéma proposé montre le
couplage d’une pompe de circulation ecs avec le
ballon solaire de préchauffage. De cette façon, lors
de la mise en route de cette pompe (grâce à une
programmation adaptée au niveau de la régulation
chaudière) de l’énergie solaire en provenance du
8980F059A
ballon de préchauffage pourra être transférée dans
le ballon de la chaudière. Une autre solution consisterait à commander cette pompe de circulation par
une thermostat à différentiel de température. Dans les
deux cas, les pertes à l’arrêt du préparateur conventionnel pourront être compensés par l’apport de chaleur solaire.
Pour permettre le fonctionnment optimal de l’installation, la mise en place d’une régulation DIEMASOL B
est nécessaire.
21
LES OPTIONS POUR PRÉPARATEURS SOLAIRES DES SYSTÈMES “CESI”
8962Q016
Modèle représenté : EC 7
- sur bride Ø 82 mm : pour B 200/1, B 300/1, B 150, B 200
• 2,2 kW/230 V : colis EC 6
• 3,2 kW/230 V : colis EG 88 (résistance stéatite)
• 3,3 kW/230-400 V : colis EC 7
- sur bride Ø 180 mm : pour B …/2, B 500/1, TRIO DT…/3
• 2,4 kW/230 V : colis EC 8
• 3,5 kW/230-400 V : colis EC 9
• 4,5 kW/230-400 V : colis EC 10
• 6,0 kW/400 V : colis EG 93
8962Q017
Modèle représenté : EC 8, 9, 10
Ces résistances sont constituées d’un élément chauffant et équipées d’un thermostat de
régulation et d’un thermostat de sécurité. Elles sont fixées sur une bride se montant en
lieu et place de la bride existante.
Pour les résistances - colis EG 88 et EG 93 -, la température est fixe et non règlable.
Pour les autres - colis EC 6 à EC 10 -, la température souhaitée peut être ajustée à
volonté par l’utilisateur, grâce au bouton de réglage situé à l’avant du capot.
8980Q016
Modèle représenté : EG 88
8962Q079
8980Q069
8980Q035
22
Anodes électriques à courant imposé
- Colis AJ 38 pour B 200/1 et B 300/1
- Colis AJ 39 pour B 500/1, B 300/2, B 400/2, TRIO DT…/3 et DC…
- Colis AM 7 pour B 500/2
L'anode à courant imposé est essentiellement constituée d'une tige de titane revêtue de
platine et alimentée électriquement sous basse tension. Son avantage par rapport à
une anode magnésium classique est qu'il n'y a pas de consommation de matière. Elle
ne nécessite donc pas de surveillance, sa durée de vie étant pratiquement illimitée.
Elle se monte dans la bride latérale en lieu et place de l’anode existante s’il n’y a pas
de résistance blindée dans le ballon.
Mitigeur thermostatique - Colis EG 78
Il permet la régulation à température de puisage constante entre 30 et 65 °C du préparateur solaire. De cette façon le danger de brûlure due à l’eau chaude sanitaire se trouve amoindri ce qui constitue une nécessité dans les installations de préparation d’ecs
solaire.
Régulation MCDB pour commande de la pompe de charge - Colis EC 162
Généralement, la température de l'eau chaude sanitaire est contrôlée par une régulation ou un module de priorité d'eau chaude sanitaire, intégrés au tableau de chaudière
et agissant sur la pompe de charge. Cette option permet de réguler la température de
l'eau chaude sanitaire lorsque la chaudière ne comporte pas un tel dispositif.
LES SYSTÈMES SOLAIRES POUR PRODUCTION D’ECS ET RÉCHAUFFAGE D’UNE PISCINE
Ces systèmes permettent outre la production d’eau chaude sanitiare, de réchauffer une piscine par l’intermédiaire d’un échangeur à plaques couplé soit en série, soit en parallèle avec le préparateur solaire selon la
régulation DIEMASOL retenue (voir tableau d’utilisation des régulations DIEMASOL en page 13).
La mise en place d’un échangeur à plaques est impératif et son dimensionnement doit tenir compte de l’énergie primaire reçue (en moyenne 850 W/m2 de capteur), des débits (≈ 20 l/m2 de capteur) et des températures
primaire (≈ 50 °C).
Tous nos préparateurs solaires peuvent être combinés avec une piscine et leur raccordement se fera selon l’un
des schémas présentés ci-dessous ; pour le dimensionnement des surfaces de capteurs solaires nécessaires,
voir page 37.
• Echangeur à plaques dédié à la piscine monté
en série avec le préparateur ecs
Le préparateur ecs est toujours prioritaire. La piscine
ne reçoit que l’énergie restant disponible, une fois
les besoins en ecs satisfaits. Les surfaces solaires
sont limitées à 10 m2 pour ce système.
La régulation DIEMASOL B est compatible avec ce
système. La vanne sur le circuit solaire est pilotée
par la sortie d’inversion de zone qui n’est activée
que quand la température dans les panneaux solaires dépasse 55 °C. Le système se met à l’arrêt si la
température de consigne dans le ballon solaire est
atteinte. Un dispositif permettant d’éviter la surchauffe doit être prévu côté piscine.
• Echangeur piscine monté en parallèle avec le
préparateur ecs
Pour cette application, la régulation DIEMASOL C
est nécessaire. La priorité peut être donnée soit à la
production d’ecs soit à la piscine. Les températures
de consigne préparateur et piscine sont gérées par
la régulation. Celle-ci peut en plus de la pompe
solaire gérer le circulateur en dérivation sur le circuit
piscine (pas la pompe de filtration). Si celle-ci fait
défaut, un réglage du débit dans l’échangeur est à
prévoir en dérivation de la pompe de filtration.
Pour les piscines extérieures non utilisées pendant l’hiver, nous conseillons d’adapter la capacité des préparateurs à la surface solaire pour garantir l’échange
dans le préparateur, de l’énergie reçue durant les
périodes ou la piscine n’est pas utilisée : 1 m2 de surface d’échange dans le préparateur à raccorder sur
5 m2 de capteurs solaires au maximum.
• Ajout d’un système solaire sur une installation
avec piscine existante
Pour ces types d’installation existantes avec ou sans
réchauffage de la piscine par la chaudière, nous
conseillons le schéma ci-contre.
L’installation solaire sera similaire à celle présentée
ci-dessus (échangeur en parallèle avec le préparateur).
112a
131
129
9
32
230V
50Hz
9
27
4 87
230V
50Hz
109
84
84
61
61
85
126
θ
130
Régulatio
io
on
piscine
88
89
80
46
132
56
230V
50Hz
90
112b
114
79
Module pompe
à chaleur
30
29
75
89
28
B.../1
8980F186
27
112a
131
129
9
32
9
27
230V
50Hz
Regulation
piscine
4 87
230V
50Hz
109
84
84
61
61
85
130
126
88
89
1
26
132
56
22
80
2
112b
27
24
57
27
90
33
25
114
30
28a
79
17
DTG 1300.../H150
29 28
30
89
75
B...
27
8980F187
112a
131
129
9
32
9
230V
50Hz
27
126
109
90
9
26
7
9
57
24
84
61
61
85
130
88
89
33
230V
50Hz
Regulation
piscine
4 87
84
25
56
132
27
1
22
80
27
2
17
28
GTU 120 DIEMATIC
29
30
112b
97
79
114
89
75
B.../2
27
8980F188
23
LES SYSTÈMES SOLAIRES “DIETRISOL…” POUR SSC
SYSTÈMES POUR LA PRODUCTION D’EAU CHAUDE SANITAIRE ET LE SOUTIEN AU CHAUFFAGE (SSC)
Il s’agit de systèmes solaires qui permettent à la fois de
produire l’eau chaude sanitaire et de participer au
chauffage de la maison et/ou d’une piscine, avec des
capteurs solaires.
Les surfaces de capteurs solaires à mettre en œuvre étant
importantes (8 m2 minimum) il faut en premier lieu vérifier
si la place nécessaire pour ces capteurs est disponible
sur le toit (ou en terrasse).
Les différentes combinaisons préparateur/capteur possibles avec leur principe de fonctionnement et leur application en fonction de la surface chauffée
Superficie d’entrée des capteurs / Type de capteur
Systèmes
solaires
DIETRISOL
Préparateur Capacité
solaire
ecs
type
3 x PRO 2,5
1720 m2
8,510 m2
1315 m2
4 x PRO 2,3
ou 4 x PRO 2,5
6 x PRO 2,3
ou 6 x PRO 2,5
8 x PRO 2,3
ou 8 x PRO 2,5
-
-
-
-
7,5 m2
Principe
de fonctionnement
du système
Type “QUADRO” DU
QUADRO DU 500-9
QUADRO DU 500-10
QUADRO DU 750-9
QUADRO DU 750-8 QUADRO DU 750-10
QUADRO DU 500-8
DU 500
30
DU 750-10
46
DU 750-20
46
-
DUC 15-500-10
30
QUADRO DUC 500-8
DUC 15-750-10
46
DUC 15-750-20
46
-
-
DUC 25-500-10
30
QUADRO DUC 500-8
QUADRO DUC 500-9
QUADRO DUC 500-10
-
-
DUC 25-750-10
46
QUADRO DUC 750-9
QUADRO DUC 750-8 QUADRO DUC 750-10
-
-
➩ voir page 28 DUC 25-750-20
46
➩ voir page 25
Type “QUADRO” DUC
-
QUADRO DUC 500-9
QUADRO DUC 500-10
QUADRO DUC 750-9
-
-
-
-
-
-
Type “QUADRO” DC
DC 750
200
QUADRO DC 750-9
QUADRO DC 750-8 QUADRO DC 750-10
DC 1000
200
QUADRO DC1000-9 QUADRO DC 1000-13
QUADRO DC 1000-8 QUADRO DC 1000-10QUADRO DC 1000-15
PS 500
-
QUADRO PS 500-8
PS 800-2
-
PS 1000-2
-
➩ voir page 32 PS 1500-2
-
-
-
➩ voir page 30
Type “QUADRO” PS
Surface
chauffée
-
-
QUADRO PS 800-9
QUADRO PS 800-8 QUADRO PS 800-10
-
-
QUADRO PS 1000-9
QUADRO PS 1500-9
QUADRO PS 1000-13
QUADRO PS 1000-15
QUADRO PS 1500-13
QUADRO PS 1500-15
QUADRO PS 1500-17
QUADRO PS 1500-20
de 130 à
170 m2
> 170 m2
< 100 m2
-
de 100 à
130 m2
-
8980F134B
Légende : QUADRO/DU 750-10
Superficie d’entrée des capteurs
Capacité préparateur solaire
Type système
24
(1) Important
Dans tous les cas le système doit faire l’objet d’un calcul de dimensionnement par nos soins. Pour les surfaces de + de 10 m2 de capteurs, le chauffage d’une piscine en été est conseillé pour éviter les
surchauffes ou la mise en place d’un 2e ballon tampon chargé et
déchargé avec la régulation MCDB.
LES PRÉPARATEURS SOLAIRES MIXTES MULTI-ZONES “DIETRISOL QUADRO DU”
DU 500
DU 750-10
DU 750-20
Colisage : 7 colis
Points forts
• Préparateurs solaires mixtes multi-zones de construction
modulaire pour préparation d’eau chaude sanitaire et
soutien chauffage, auxquels peuvent être raccordés jusquà 4 générateurs de chaleur différents
• Ils se composent des modules fonctionnels suivants :
réservoir-tampon à stratification de températures équipé
de lances d’injection et d’un échangeur sous forme d’un
serpentin en inox à hautes performances pour la préparation de l’eau chaude sanitaire. Son principe de construction réside dans un partage du préparateur en 4
zones
Une technique de charge intelligente, basée sur le
principe du thermosiphon, permet de commander
les différentes zones fonctionnelles de manière
sélective et de ce fait d’optimiser l’utilisation de l’énergie solaire. C’est toujours l’eau du ballon à la
température la plus froide qui sera présentée à l’installation solaire pour être réchauffée.
DU 500 : le préparateur étant équipé de 2 échangeurs solaires, l’installation solaire travaillera toujous dans la zone du ballon la plus favorable en
fonction de l’échange reçue. La “zone de réchauffage ecs” assure, lors des phases de soutirage, le
refroidissement maximal de la zone inférieure du
ballon (zone eau froide)
DU 750 : l’eau chaude en provenance de l’installation solaire sera, selon son niveau de température
injectée soit dans la “zone tampon”, soit dans la
“zone eau chaude”. La “zone de réchauffage ecs”,
Ø 750
DU 500
8980Q045A
travaillant en flux inversé assure, lors des phases de
soutirage, le refroidissement maximal de la zone
inférieure du ballon (zone eau froide).
• DU 500 : cuve en acier de forte épaisseur, tubulures
de liaison hydrauliques internes avec station solaire
et vase d’expasion solaire : tous les raccordements
hydrauliques sont tirés vers l’arrière, régulation
DIEMASOL BCi et mitigeur thermostatique intégrés.
DU 750 : cuve équipée d’une structure métallique
avec coques isolantes et tuyauterie, sur laquelle
viennent se monter la station solaire DUS 1 (jusqu’à
10 m2 de capteurs) ou DUS 2 (jusqu’à 20 m2 de capteurs), ainsi que la régulation DIEMASOL Ci.
• Habillage en tôle d’acier laquée et 4 capots isolés
pour DU 500, ou fibres polyester d’épaisseur
125 mm avec peau extérieure en polystyrol et 3
capots d’habillage isolés pour DU 750, venant
recouvrir l’ensemble des éléments fonctionnels.
• Différents modules hydrauliques sont intégrables en
option : module hydraulique pour 1 circuit direct,
pour 1 circuit avec vanne mélangeuse ou à température fixe.
Sortie eau chaude sanitaire G 1 (mitigeur
thermostatique 3/4” monté d’origine)
Départ circuit chauffage Rp 1
Entrée eau froide sanitaire G 1
Retour chaudière Rp 3/4
Vidange Rp 1/2
Départ chaudière Cu Ø 18 mm
Retour circuit Solaire Cu Ø 18 mm
Départ circuit Solaire Cu Ø 18 mm
1095
6 7 8 9 10 11 12
1
2
2020
1824
3
1787
1501
+ En cas de montage de modules hydrauliques (option)
Départs chauffage (raccord bicône Ø 22 mm)
Retours chauffage (raccord bicône Ø 22 mm)
4
Ø 650
1017
8980F088
8980Q198
746
546 5
S3
S2
S1
8980F088
230
8980F265
995
DU 750
7
6
Sortie eau chaude sanitaire R 1
Entrée eau froide R 1
Départ chauffage R 3/4
Départ chaudière R 3/4
Retour chaudière ou chauffage R 3/4
Départ circuit solaire Ø18 mm
Retour circuit solaire Ø18 mm : soupape
de sécurité livrée à monter par l’installateur
9 8 11 10
313
260
90
90
1267
1193
937
70
30
1
4
1650
3
2020
- Zone 1 : Zone de
disponibilité en eau chaude
- Zone 2 : Zone de
réchauffage de l’ecs
- Zone 3 : Zone tampon
dédiée au chauffage
- Zone 4 : Zone retour
et eau froide
Départs chauffage (raccord bicône Ø 22 mm)
Retours chauffage (raccord bicône Ø 22 mm)
Dimensions de la cuve : Ø 750 mm
hauteur 190 mm, cote de basculement : 200 mm
1706
5
1140
970
2
25
293
8980F072B
LES PRÉPARATEURS SOLAIRES MIXTES MULTI-ZONES “DIETRISOL QUADRO DU”
Conditions d’utilisation : - circuit primaire (échangeur solaire) : pression max. de service 6 bar, temp. max de service 110 °C
- circuit secondaire (cuve) : pression max. de service 3 bar, temp. max de service 90 °C
- serpentin d’eau chaude sanitaire : pression max. de service 7 bar, temp. max de service 90 °C (sortie mitigeur 60 °C)
Préparateur solaire mixte multizone quadro
DU 500
DU 750-10
DU 750-20
13
10
470
30
1,4
5
55
60
65
32
44
56
785 1080 1380
170 225 250
3,0
275
700
46
1,2
6,6
60
55
1350
340
3,0
370
20 (uniquement en cas de prélèvement
d’énergie supplémentaire en été, piscine par ex)
700
46
2,2
6,6
60
55
1350
340
3,0
370
m2
Surface des capteurs pouvant être raccordée
Contenance réservoir-tampon
l
Contenance serpentin ecs
l
Contenance échangeur solaire
l
Surface d’échange du serpentin ecs
m2
Température de stockage
°C
Puissance échangée pour la préparation ecs (en été) (1) (3) kW
Débit horaire à Δt = 35 K (en été) (1)
l/h
Débit en 10 min à Δt = 30 K (1) (2)
l/10 min
Consommation d’entretien à Δt = 45 K (sur volume total) kWh/24 h
Poids à vide
kg
(1) temp. eau froide : 10 °C, débit 2 m3/h, temp. primaire 60 °C, temp. ballon 60 °C. (2) Débit mini en été avec chaudière, sans apport en énergie solaire.
(3) avec résistance électrique pour DU 500.
EXEMPLE DE SYSTÈME “DIETRISOL QUADRO DU…”
raccordé à une chaudière fioul/gaz
GT(U) 120 + chaudière bois CBI.
Ce même schéma est possible
Les préparateurs solaires “DIETRISOL QUADRO”
avec la chaudière
font partie des systèmes solaires (SSC)
“DIETRISOL QUADRO DU”
GT(U) 120 seule
112a
131
133
115
51
65
64
129
21
44
23
230V
50Hz
230V
50Hz
EC
94
9
(a)
32
9
27
3
27
4 87
°C
9
°C
84
9
9
61
11
6
145
EC
93
27
°C
9
11
134
135
34
EA 54
3
7
230V
50Hz
61
85
4
10
90
84
130
88
89
4
27
84
90
34
146
46
90
84
61
85
22
27
126
112b
16
CBI
17
17
28 29 30
GT(U) 120 DIEMATIC
26
230V
50Hz
QUADRO DU 750
8980F164C
L’installation solaire alimente le préparateur solaire QUADRO aussi bien pour la
préparation d’ecs que pour le chauffage
des pièces d’habitation. Si la température d’eau chaude nécessaire n’est pas
atteinte par la seule installation solaire,
la chaudière prend le relais pour compléter le réchauffage de l’eau. L’installation solaire transfère l’énergie à l’échangeur à plaques de la station solaire du
préparateur. La régulation DIEMASOL
intégrée décide si cette énergie solaire
doit être injectée au niveau supérieur ou
inférieur du préparateur.
Quand de l’eau chaude sanitaire est
soutirée, de l’eau froide entre dans le
serpentin inox en bas et refroidit la zone
inférieure du réservoir-tampon. L’installation solaire peut alors entrer en fonctionnement très rapidement. L’eau de retour
du circuit chauffage est amenée dans le
réservoir-tampon et dirigée selon son
niveau de température, dans la strate
correspondante. Comme ce système
solaire assure également le soutien
chauffage, il faut veiller au calibrage
des robinets thermostatiques des radiateurs. Pour éviter les pertes par circulation dans la tubulure d’eau chaude, on
montera un Mitigeur thermostatique
(livré avec DU 500) et une lyre antithermosiphon.
LES SYSTÈMES SOLAIRES AVEC PRÉPARATEURS SOLAIRES “DIETRISOL QUADRO DU”
EXEMPLE DE SYSTÈME “DIETRISOL QUADRO/DU…”
raccordé à une chaudière gaz murale
Les préparateurs solaires “DIETRISOL QUADRO”
à condensation, et incluant
“DIETRISOL QUADRO DU”
le réchauffage d’une
piscine
112a
131
133
115
51
65
64
129
21
INNOVENS, MC...
DPSM3-..
44
23
EC
94
EC
93
27
°C
27
4 87
°C
9
9
230V
50Hz
°C
84
9
9
61
11
1
Extension éventuelle
11
134
2
135
230V
50Hz
9
32
(a)
61
85
4
10
90
130
88
89
9
Regul. Piscine
84
90
27
46 112d
16
27
84
61
85
90
9
84
126
50
112b
18
29
230V
50Hz
30
28
QUADRO DU 750
8980F063C
Un 3e circuit pour le réchauffage d’une piscine est raccordé sur la
façade arrière du préparateur solaire QUADRO aux emplacements
prévus à cet effet. Le circulateur pour le 3e circuit sera raccordé au
niveau du dispositif de commande de la piscine ; celui-ci puise de la
chaleur dans le préparateur QUADRO quand la température piscine
descend sous la valeur de consigne. Les temps de filtration devront
EXEMPLE DE SYSTÈME “DIETRISOL QUADRO/DU…”
+ chauffe-eau électrique CO-EMAIL en série
raccordé à pompe à chaleur ROE +
112a
131
133
21
129
115
65
44
23
MIT/E
1x FM 48
109
230V ou 400V
50Hz
θ
4 87
84
230V ou 400V 50Hz
N
L
TS
40 L
61
61
85
90
130
BUS
230V ou 400V 50Hz
EH
57
27
90
147
9
θ
18
28
84
84
61
61
85
Régulation piscine
126
112b
27
230V
50Hz
230V ou 400V
50Hz
Chauffe-eau électrique
88
89
16
50
30
89
ROE+ ..
46 112d
90
EH61
/63
84
29 30
DIETRISOL QUADRO
Représentation en mode chauffage by-pass manuel sur QUADRO pour rafraîchissement
by-pass manuel pour rafraîchissement
PAC_F0036D
être adaptés aux périodes de fonctionnement “jour” de la chaudière à
condensation.
Soutien au chauffage : L’installation
solaire transfère de l’énergie à l’échangeur à plaques situé sur la station solaire intégrée au préparateur.
La régulation décide si cette énergie
solaire doit être injectée au niveau
supérieur ou inférieur du préparateur.
Les circuits chauffage et le circuit piscine sont raccordés à la zone tampon du préparateur. Si le réservoir est
chargé en énergie solaire, les différents circuits seront alimentés par
cette énergie. En été par exemple, la
piscine sera chauffée exclusivement
par l’installation solaire. Par contre
en intersaison ou en hiver, si l’énergie
solaire disponible n’est pas suffisante, la zone tampon du préparateur
sera maintenue en température par
la chaudière de façon à ce que la
piscine puisse être chauffée.
La préparation d’eau chaude sanitaire est également assurée jusqu’à
70 % par l’installation solaire. Si l’énergie solaire ne suffit pas pour
atteindre le niveau de température
d’ecs souhaité la chaudière réchauffera la zone “eau chaude” du QUADRO jusqu’à la valeur désirée.
Le QUADRO DU est raccordé en
série (principe relève des retours) sur
le ou les circuits(s) de chauffage de la
pompe à chaleur gérée par le MIT.
Tous les départs se font sur le MIT et
tous les retours passent dans la zone
chauffage du QUADRO avant de
revenir sur les retours du MIT. Ainsi les
retours peuvent être préchauffés/voire
chauffés par l’installation solaire
avant d’être renvoyés sur les circuits
de chauffage. La PAC fera l’appoint
en température si le solaire n’arrive
pas à satisfaire la demande.
L’appoint ecs est réalisé par le kit
résistance intégrable dans les versions
DU 500 ou un chauffe eau électrique
en série sur les versions DU 750.
Pour passer en mode rafraichissement
avec le PAC, il est indispensable de
réaliser un bypass sur les circuits
chauffage raccordés au MIT pour isoler le QUADRO de ces circuits (vanne
manuelle à commander par le MIT).
OPTIONS DISPONIBLES (voir liste et description en page 36)
27
LES PRÉPARATEURS SOLAIRES MIXTES À CONDENSATION “DIETRISOL QUADRODENS DUC..”
DUC 15-500-10
DUC 25-500-10
DUC 15-750-10
DUC 25-750-10
DUC 15-750-20
DUC 25-750-20
Colisage : 8 colis
Points forts
• Nouveau concept de préparateur solaire pour la production d’ecs et le soutien au chauffage qui regroupe
sur une surface minimale tous les éléments nécessaires
à un système de chauffage performant
• Il englobe outre le préparateur solaire mixte multizones
QUADRO DU avec toutes ses fonctionnalités décrites
en page 25, une chaudière à condensation de 15 ou
25 kW, issue de la gamme INNOVENS avec sa régulation DIEMATIC 3, prééquipé d’origine d’1 platine
pour vanne mélangeuse (pour commande d’un module
hydraulique EC 93 par ex.)
• Tout comme le préparateur QUADRO DU dont il est
issu, il peut recevoir en option 1 ou 2 modules hydrauliques disponibles en option
8980Q054
8980Q195
• Les différentes options des chaudières INNOVENS en
particulier concernant le tableau DIEMATIC 3, les systèmes de neutralisation des condensats, les kits de conversion propane, les dispositifs de raccordement
air/fumées… sont également livrables
DUC … 500-10
1095
Ø 750
Sortie eau chaude sanitaire G 1 (mitigeur
thermostatique 3/4” monté d’origine)
Départ circuit chauffage Rp 1
Entrée eau froide sanitaire G 1
Retour chaudière Rp 3/4
Vidange Rp 1/2
Départ chaudière Cu Ø 18 mm
Retour circuit Solaire Cu Ø 18 mm
Départ circuit Solaire Cu Ø 18 mm
6 7 8 9 10 11 12
1
1930
2020
2
1824
3
1787
1501
Départs chauffage
(raccord bicône Ø 22 mm)
Retours chauffage
(raccord bicône Ø 22 mm)
4
Ø 650
1017
746
546
5
230
8980F266
DUC …-750…
6
13
7
995
738
648
539
403
313
244
230
216
Sortie eau chaude santaire R1
Entrée eau froide R1
Départ circuit chauffage ou
retour chaudière supl. R 3/4
Départ chaudière R 3/4
Retour chaudière R 3/4
Départ circuit solaire Cu Ø 18 mm
Retour circuit solaire Cu Ø 18 mm :
soupape de sécurité livrée à monter par
l’installateur
Raccordt concentrique Ø 60/100 mm
Arrivée gaz Cu Ø 14 mm
1437
1033
960
935
25
155
60
1
4
1775
1580
2146
3
2020
5
+ en cas de montage de modules hydrauliques :
, Départ circuit chauffage (Ø 22 mm)
, Retour circuit chauffage (Ø 22 mm)
1143
973
2
293
28
8980F009B
Dimensions de la cuve :
Ø 750 mm, hteur : 190 mm
cote de basculement : 200 mm
LES SYSTÈMES SOLAIRES AVEC PRÉPARATEURS SOLAIRES “DIETRISOL QUADRODENS DUC..”
DIETRISOL QUADRODENS
DUC
15-500-10
25-500-10
15-750-10
15-750-20
25-750-10
25-750-20
≤ 13
≤ 13
≤ 10
≤ 20
≤ 10
≤ 20
2,8-14,0
3,2-14,8
1,50 (1,76)
1,09
96,4
102,1
106,5
200
65 (38)
0,0014-0,0068
3,5
0,637
aucun
4,0-23,6
4,5-24,9
2,54 (2,96)
1,84
96,5
101,3
107,5
200
67 (39)
0,0020-0,0115
4,3
1,071
aucun
470
30
14,5
355
(140) 160
330
470
30
24
590
(155) 210
330
2
Pour une superficie de capteurs solaires
m
➩ Données chaudière :
Puissance utile 80/60 °C - mini/maxi
kW
Puissance utile 40/30 °C - mini/maxi
kW
Débit gaz
gaz naturel H (L)
m3/h
(15 °C-1013 mbar) propane
kg/h
Rendement en % PCI 100 % Pn - 75/60 °C
%
à charge… % et
100 % Pn - 40/30 °C
%
température eau
30 % Pn - 40/30 °C
%
Pression disponible en sortie de chaudière
Pa
Température des fumées 75/60 °C (40/30 °C)
°C
Débit massique des fumées mini-maxi
kg/s
Contenance en eau
l
Débit nominal d’eau à Pn et Δt 20 K
m3/h
Débit d’eau minimal nécessaire
l/h
➩ Données ecs :
Contenance en eau ballon tampon
l
Contenance en eau ecs
l
Puissance échangée (1)
kW
Débit horaire à Δt 35 K (1)
l/h
Débit sur 10 mn à Δt 30 K (1) (3)
l/10 mn
Poids à vide
kg
2,8-14,0
3,2-14,8
1,50 (1,76)
1,09
96,4
102,1
106,5
200
65 (38)
0,0014-0,0068
3,5
0,637
aucun
700
46
12
345
215
361
700
46
12
345
215
366
4,0-23,6
4,5-24,9
2,54 (2,96)
1,84
96,5
101,3
107,5
200
67 (39)
0,0020-0,0115
4,3
1,071
aucun
700
46
23
580
260
364
700
46
23
580
260
369
(1) Températures : entrée eau froide 10 °C, primaire 60 °C, de charge 60 °C. Débit primaire : 2 m3/h ; valeurs mesurées avec chaudière sans appoint solaire
(3) Température de stockage (55°C -) 60° C avec résistance électrique en été.
EXEMPLE DE SYSTÈME “DIETRISOL
QUADRO DUC…”
avec préparateur solaire QUADRODENS
intégrant la chaudière
112a
131
133
115
51
65
64
129
21
44
23
EC
94
109
EC
93
27
°C
27
4 87
°C
9
9
°C
84
9
9
61
3
11
9
11
134
135
61
85
4
1
10
84
130
88
89
9
50Hz
32
(a)
9
27
90
27
46 112d
11
2
90
9
230V
50Hz
84
84
61
61
85
126
112b
18 50 9
230V
50Hz
28 29 30
16
QUADRODENS DUC...
8980F1165B
L’installation solaire alimente le préparateur solaire QUADRODENS aussi bien
pour la préparation d’ecs que pour le
chauffage des pièces d’habitation. Si la
température d’eau chaude nécessaire
n’est pas atteinte par la seule installation solaire, la chaudière intégrée dans
le préparateur prend le relais pour compléter le réchauffage de l’eau. L’installation solaire transfère l’énergie à l’échangeur à plaques de la station solaire du
préparateur. La régulation DIEMASOL
intégrée décide si cette énergie solaire
doit être injectée au niveau supérieur ou
inférieur du préparateur.
Quand de l’eau chaude sanitaire est
soutirée, de l’eau froide entre dans le
serpentin inox en bas et refroidit la zone
inférieure du réservoir-tampon. L’installation solaire peut alors entrer en fonctionnement très rapidement. L’eau de retour
du circuit chauffage est amenée dans le
réservoir-tampon et dirigée selon son
niveau de température, dans la strate
correspondante. Comme ce système
solaire assure également le soutien
chauffage il faut veiller au calibrage des
robinets thermostatiques des radiateurs.
Pour éviter les pertes par circulation
dans la tubulure d’eau chaude, on montera un Mitigeur thermostatique et une
lyre antithermosiphon.
OPTIONS DISPONIBLES
Les options disponibles pour les préparateurs QUADRODENS DUC sont les mêmes que pour QUADRO DU.
Des options supplémentaires spécifiques à la chaudière intégrée sont également disponibles.
Voir page 36
29
LES PRÉPARATEURS SOLAIRES MIXTES DC 750-2 et DC 1000
DC 750-2
DC 1000
Colis EC 140
Colis EC 106 + EC 107
Points forts
• Les préparateurs solaires mixtes DC…, se composent
d’un ballon de préparation eau chaude sanitaire intégré en partie haute dans un réservoir-tampon équipé
d’un échangeur solaire. Ces préparateurs peuvent stocker l’énergie solaire de toute une journée afin de l’utiliser
selon besoin, pour le chauffage, la préparation d’eau
chaude sanitaire ou pour les deux.
• Réservoir tampon en tôle d’acier de forte épaisseur
avec revêtement antirouille noir équipé en partie basse
d’un échangeur en tube lisse soudé dans la cuve dédié
à l’installation solaire.
• Ballon d’eau chaude sanitaire en tôle d’acier protégé
par émail vitrifié à haute teneur en quartz de qualité alimentaire. Le réchauffage par bain-marie est optimisé
par un tube plongeant jusqu’à l’échangeur solaire dans
le bas du réservoir-tampon.
DC 750-2
8980Q032
• Isolation en fibres polyester de 120 mm d’épaisseur
avec peau extérieure en polystyrol recyclable de couleur blanche
• Tampon de visite supérieur
• Anode en magnésium
• Raccordement en thermosiphon
• Options : anode à courant imposé, résistance électrique pour DC 1000, mitigeur thermostatique
DC 1000
21
12
1
100
2
12
37
3
1480
1080
1567
20
8
14
19
9
15
10
11
175
5
18
22
745
410
3 6 9 11 14
17
18
10
1 2 4 5 7 8 10 13 15
11
Ø 750
Ø 950
Départ chaudière/Zone de
chauffage eau sanitaire (et
purge pour DC 750-2)
DC 750-2 : R 1
DC 1000 : Rp 1
Départ chaudière R 1
Doigt de gant Rp 1/2 (sonde
chaudière)
Retour chaudière/Zone de
chauffage eau sanitaire
9
15°
520
360
260
216
12
1300
1080
990
13
16
17
21
1695
1590
8
1700
930
785
685
22
2150
115
151
980
13
100
3a
4
1250
6
Ø 800
16
3
1580
5
7
1
37
1770
4
2000
12
20
260
160
Ø1040
8980F057D
8980F247B
DC 750-2 : R 1
DC 1000 : Rp 1
Retour chaudière/Zone tampon
chauffage
DC 750-2 : R 1
DC 1000 : Rp 1
Doigt de gant Rp 1/2
Départ circuit chauffage R 1
Entrée échangeur solaire
DC 750-2 : G 1
DC 1000 : Rp 1
(sonde solaire)
Sortie échangeur solaire
DC 750-2 : G 1
DC 1000 : Rp 1
Vidange (ou retour piscine)
DC 750-2 : Rp 1/2
DC 1000 : Rp 1
Doigt de gant pour
thermomètre Rp 1/2
Retour circuits chauffage
(radiateurs)
DC 750-2 : R 1
DC 1000 : Rp 1
Retour chauffage (plancher
chauffant) R 1
Circulation
DC 750-2 : R 1/2
DC 1000 : R 3/4
Entrée eau froide : R 3/4
Sortie eau chaude sanitaire
Fourreau pour sonde, Ø 6 mm
Anode
21 Purge
22 Emplacement pour résistance
électrique Rp 1 1/2
Conditions d’utilisation : - réservoir-tampon : pression max. de service 3 bar, temp. max. de service 95°C
- ballon ecs : pression max. de service 10 bar, temp. max. de service 95°C
- echangeur solaire : pression max. de service 12 bar, temp. max. de service 95°C
Préparateur
Capacité réservoir tampon
Surface d’échange échang. solaire (sf capt. max)
Capacité ballon ecs
Surface d’échange ballon ecs
Puissance échangée (1)
Débit horaire à Δt = 35 K (1)
Débit en 10 min à Δt = 30 K (1) (2)
Consommation d’entretien à Δt 45 K
30
l
l
m2
l
m2
°C
kW
l/h
l/10 min
kWh/24 h
kg
DC 750-2
DC 1000
525
12,4
2,3 (jusqu’à 10 m2)
225
1,7
55
80
8,0
21
190
520
220
3,2
272
780
14,7
2,8 (jusqu’à 15 m2)
220
2,0
55
80
9,4
24,8
230
610
280
3,7
315
(1) Temp. eau froide 10 °C, temp. stockage 65 °C, débit primaire 2 m3/h. (2) Débit minimal en été avec chaudière sans apport solaire
LES SYSTEMES AVEC PREPARATEUR SOLAIRES MIXTES “DC…”
EXEMPLE DE SYSTÈME
“DIETRISOL QUADRO/DC…”
raccordé à une chaudière
fioul/gaz au sol
Les préparateurs solaires mixtes “DC”
“DIETRISOL QUADRO”
112a
131
133
(a)
9
32
9
27
51
64
129
115
65
21
44
109
23
27
230V
50Hz
27
27
90
°C
°C
9
°C
11b
EA67
°C
9
9
4
10
4 87
9
11a
26
27
127
EA65
EA59
126
61
85
130
88
80
10
22
17
132
125
30
23
29
16
84
61
7
230V
50Hz
EA102
1
84
89
7
3
4
BH84
18 50 9
33
90
2
112b
79
114
28
89
GT(U) 120 DIEMATIC
DC 750, DC 1000
8980F062C
Le préparateur solaire mixte DC … se compose d’un préparateur d’eau chaude sanitaire et d’un réservoir-tampon.
La préparation d’eau chaude sanitaire : l’installation solaire alimente le préparateur mixte en énergie solaire aussi bien pour le préparteur d’ecs que pour le chauffage des pièces d’habitation. Si la température d’ecs
souhaitée n’est pas atteinte, la chaudière prend le relais pour permettre, grâce à sa fonction de “priorité à
l’ecs”, le réchauffage de l’eau sanitaire au niveau désiré.
Remarque : pour les installations avec préparateur DC.. dans les régions à eau calcaire, la mise en place
d’un adoucisseur d’eau est obligatoire.
Le soutien au chauffage : l’installation solaire transfère son énergie à l’échangeur situé en partie basse du
préparateur mixte. Le réservoir-tampon et la chaudière sont raccordés hydrauliquement en série. Le retour des
circuits de chauffe est amené directement en partie basse du préparateur. Si de l’énergie solaire a été stockée
dans le réservoir-tampon, la température de ce retour sera relevée avant qu’il ne soit ramené dans la chaudière pour être éventuellement réchauffé. Si la température de l’eau de la chaudière est alors suffisante pour alimenter les circuits chauffage, la chaudière restera coupée. La chaudière est régulée en fonction de la température extérieure. De ce fait, l’installation solaire peut soutenir le chauffage très tôt.
Pour permettre le fonctionnement optimal de l’installation solaire, nous préconisons la mise en place d’une
régulation DIEMASOL B et d’une station solaire DKS 9-20.
OPTIONS DISPONIBLES
Résistance électrique 6 kW/400 V pour DC 1000
Colis AJ 36
Les préparateurs peuvent être équipés en option d’une
résistance électrique de 6 kW. Cette résistance est
constituée d’un élément chauffant en Incoloy et est
équipée d’un thermostat de régulation et d’un
thermostat de sécurité.
Mitigeur thermostatique
Colis EG 78
Colis AJ 39
Thermomètre
Colis AJ 32
8980Q070
31
LES BALLONS TAMPONS “PS…”
PS 500
PS 800-2
Colis EC 98 + EC 99
PS 1000-2
PS 1500-2
Points forts
• Ballon tampon hautes performances
• Cuve en tôle d’acier de forte épaisseur revêtue intérieurement d’une peinture antirouille noire
• Echangeur en tube lisse soudé dans la cuve
• Isolation en fibres polyester de 100 mm d’épaisseur
avec peau extérieure en polystyrol
• Résistance électrique en option
8980Q032
ØO
1
Rp 1 1/2
3
Rp 1 1/2
2
Rp 1/2
Rp 1/2
Rp 1 1/2
Rp 1 1/2
A
4
N
5
C
D
4
E
7
Rp 1 1/2
Rp 1/2
Rp 1
F
11
G
H
4
J
8
Rp 1 1/2
9
K
M
L
ØP
PS 500
PS 800-2
PS 1000-2
PS 1500-2
A
1780
1910
2110
2220
B
1460
1570
1745
1808
Emplacement pour purgeur
Emplacement pour thermomètre
Départ chauffage et/ou circuit ecs
Sonde
Départ chauffage
Départ primaire
Entrée de l’échangeur solaire
Sortie de l’échangeur solaire
Retour primaire
Départ chauffage et/ou retour circuit ecs
Retour circuit chauffage
B
10
Rp 1/2
Rp 1
6
8980F055D
C
1360
1390
1550
1635
D
1260
1290
1455
1525
E
1305
F
785
980
1060
1085
G
975
H
645
820
880
875
J
505
670
730
765
K
355
465
495
520
L
220
310
310
370
M
135
170
170
240
N
1305
1290
1500
1500
O
850
1050
1050
1250
P
790
790
790
1200
Conditions d’utilisation : - circuit primaire (échangeur) : pression max. de service 12 bar, temp. max de service 95 °C
- circuit secondaire (cuve) : pression max. de service 6 bar, temp. max de service 95 °C
Ballon tampon
Capacité
l
l
Surface d’échange de l’échangeur/
surface de capteur max
m2
Consommation d’entretien
à Δt 45 K
kWh/24 h
kg
32
PS 500
PS 800-2
PS 1000-2
PS 1500-2
500
6,8
800
14,7
1000
15,8
1500
22,1
1,3 (7,5 m2)
2,8 (10 m2)
3,0 (15 m2)
4,2 (20 m2)
3,1
141
3,3
202
3,7
215
4,7
223
LES SYSTEMES AVEC BALLONS TAMPONS “PS…”
Les ballons tampons “PS” font partie des
systèmes solaires (SSC)
“DIETRISOL QUADRO PS”
EXEMPLE DE SYSTÈME “DIETRISOL QUADRO PS”
raccordé à une chaudière combustible
solide, avec ballon tampon PS
+ préparateur solaire DIETRISOL B…/2
112a
131
51
64
129
21
27
°C
°C
9
9
32
DIEMATIC VM
9
11
0
I
4
10
230V
50Hz
230V
50Hz
4 87
109
230V
50Hz
145
(a)
9
27
3
90
7
6
7
26
27
24
126
84
84
61
61
85
130
88
89
33
146
25
132
56
80
17
CBB
80
112b
27
18 50 9
79
29
16
30
PS ....
114
97
28
90
79
M
89
B.../2
8980F066C
Le système solaire sert 2 ballons, 1 ballon tampon et 1 préparateur d’eau chaude sanitaire. Cette solution est
retenue lorsque la capacité du réservoir-tampon des préparateurs mixtes QUADRO ou DC est trop petite et
que l’on désire associer un système solaire à une chaudière à combustibles solides.
La station solaire DKS… complétée par la réguation DIEMASOL B commande la mise en route de l’installation
solaire lorsque la température du préparateur solaire est inférieure à la température mesurée au capteur. Pendant cette phase, le fluide solaire est renvoyé au capteur en quittant le préparateur solaire. Quand la température dans le capteur solaire atteint 55°C, la régulation DIEMASOL B commute la vanne 3 voies située derrière lui, de façon à ce que le fluide solaire soit dirigé dans l’échangeur du ballon tampon au travers duquel il
transmet l’énergie solaire au circuit chauffage. La stratification en température du ballon tampon s’effectue
dans ce cas quand l’énergie solaire disponible est importante et du fait que l’échangeur du ballon tampon et
celui du ballon solaire sont raccordés en série. A ce moment là, la surface d’échange suffit pour transférer l’énergie solaire avec une plage de température très favorable à l’eau de chauffage.
Le préparateur solaire est servi en priorité. Le complément d’énergie nécessaire pour le circuit de chauffage et
pour le circuit ecs est géré par une régulation DIEMATIC VM. La chaudière à combustibles solides est placée
à côté du ballon tampon. Comme ce système assure également le soutien au chauffage, il faut veiller au calibrage des robinets thermostatiques des radiateurs.
33
LES SYSTEMES AVEC BALLONS TAMPONS “PS…”
Les ballons tampons “PS” font partie des
systèmes solaires (SSC) “DIETRISOL QUADRO PS”
EXEMPLE DE SYSTÈME “DIETRISOL QUADRO PS”
avec ballon tampon raccordé
sur une installation de
chauffage + production d’ecs
existante
112a
131
133
51
64
115
65
129
21
44
230V
50Hz
23
27
27
9
°C
°C
9
32
9
27
°C
230V
50Hz
°C
9
9
9
4 87
11a
11b
4
7
3
EA67
10
EA65
4
84
84
61
61
85
126
EA59
130
88
EA54
22
89
132
1
2
26
10
18 50 9
24
80
90
16
112b
56
29 30
33
25
28
27
23
79
89
17
DTG 1300.../H150
114
8980F142B
PS ....
Cette installation solaire peut être ajoutée à tout moment sur une installation de chauffage avec ou sans production d’eau chaude sanitaire existante, du moment que la chaudière accepte des températures de retour
élevées (➩ pas conseillé pour les chaudières à condensation). Tous les retours de tous les circuits de chauffage (y compris piscine s’il y a lieu) et le retour du circuit ecs sont ramenés sur le ballon tampon à des niveaux
correspondants à leur température pour respecter la stratification dans le ballon tampon. Si tous les circuits
retours sont communs, le raccordement au PS se fera sur le point de raccordement 11 (voir schéma dimensionnel p. 36). Dans le cas contraire, ils sont à raccorder sur le ballon tampon en fonction de leur température
respective selon les indications suivantes :
- piscine sur point de raccordement (voir schéma dimensionnel p. 36)
- plancher chauffant sur point de raccordement - circuit radiateurs sur point de raccordement - circuit ecs sur point de raccordement Le retour chaudière sera raccordé sur Pour permettre le fonctionnement optimal de l’installation solaire, nous préconisons la mise en place d’une
régulation DIEMASOL et d’une station solaire DKS 9-20.
OPTIONS DISPONIBLES
34
Thermomètre
Colis AJ 32
Les ballons tampons PS… peuvent être équipés en
option d’un thermomètre. Celui-ci est livré avec un
doigt de gant à insérer dans l’orifice prévu à cet effet
sur l’avant du préparateur après en avoir retiré le
bouchon.
LES BALLONS TAMPONS “PSB 750”
PSB 750
Colis EC 129
OT
Points forts
Ballon tampon avec cuve en tôle d’acier de forte épaisseur revêtue intérieurement d’une peinture antirouille
noire.
Disposition des raccordements hyrauliques permettant
une stratification en température optimale.
Isolation en mousse de polyuréthane épaisseur 100 mm
avec peau extérieure en polystyrol.
1
8980Q032
3
2
Caractéristiques techniques
Conditions d’utilisation :
Pression de service maximale : 6 bar
Temp. de service maximale : 90 °C
4a
5
6
4b
Ballon tampon
7
8
Capacité
Consommation
d’entretien à
Δt = 45 K
4c
9
4a 4b
3 5 6 7 8 9
4c
8980F251A
EXEMPLE D’INSTALLATION
112a
131
133
51
64
65
44
129
23
11b
230V
50Hz
27
11a
M
(a)
109
10
9
MCDB
230V
50Hz
4 87
32
9
27
84
61
21
84
61
85
OT
26
130
90
27
3
88
89
7
4
M
230V
50Hz
EA 54
46 112d
90
22
DMCDB
18 50 9
27
84
84
61
61
85
126
112b
16
17
GT(U) 120 DIEMATIC
230V
50Hz
28 29 30
PSB 750
PSB 750
l
750
kWh/24 h
3,3
kg
180
Emplacement purgeur
Emplacement thermomètre
Départ circuit chauffage
Doigt de gant Ø 15,5 pour
sonde
Départ chaudière
Retour chaudière
Retour circuit chauffage 1
Retour circuit chauffage 2
Vidange
1
1
8980F269
QUADRO DU
8980F267
Le raccordement d’un ballon tampon supplémentaire à un QUADRO permet d’augmenter le volume de stockage et de ce
fait : - soit de pallier à la surchauffe estivale
en cas d’absence de piscine et si la surface solaire dépasse 10 m2, - soit de raccorder en + une chaudière à bois à bûches
de plus de 15 kW (DU 500) ou 25 kW
(DU 750).
Le ballon tampon PSB 750 doit être raccordé au QUADRO par l’intermédiaire d’une
station solaire DMCDB et géré par la régulation MCDB pour que le transfert d’énergie se fasse correctement. Si le QUADRO
atteint la température de consigne, le surplus d’énergie fournie va être transféré
dans le ballon tampon complémentaire et
inversement, si la température du ballon est
supérieure à celle du QUADRO le PSB
n’est raccordé qu’au QUADRO qui lui, est
raccordé à tous les circuits chauffage et
tous les générateurs. Il est possible de mettre plusieurs PSB en série pour augmenter le
volume de stockage si nécessaire.
35
LES OPTIONS POUR PREPARATEURS SOLAIRES DIETRISOL QUADRO/QUADRODENS DES SYSTEMES “SSC”
Modules hydrauliques
- pour 1 circuit direct : Colis EC 92
- pour 1 circuit avec vanne mélangeuse : Colis EC 93
- pour 1 circuit à température fixe (jusqu’à 8 kW) : Colis EC 94
Kit tubulures de raccordement des modules hydrauliques au circuit chauffage
pour DU/DUC 500 Colis EC 196
8980Q068
8980Q067
Les modules hydrauliques sont entièrement montés, isolés et testés et s’intègrent dans les
préparateurs solaires des gammes QUADRO et QUADRODENS. Ils sont tous trois équipés d’une pompe électronique, de thermomètres intégrés dans les vannes d’isolement
et d’un clapet anti-retour intégré dans la vanne de départ.
Le colis EC 93 comporte en plus une vanne mélangeuse 3 voies motorisée.
Le colis EC 94 quant à lui comporte en plus une vanne de mélange thermostatique limitant la température du circuit à une consigne donnée par le thermostat.
Attention : 1 seul circuit avec vanne mélangeuse motorisée est possible avec une
chaudière Innovens 15/25.
Mitigeur thermostatique (pour DU/DUC 750 uniq.t) Colis EG 78
8980Q069
Il permet la régulation à température de puisage constante entre 30 et 65 °C du préparateur solaire. De cette façon le danger de brûlure due à l’eau chaude sanitaire se trouve amoindri ce qui constitue une nécessité dans les installations de préparation d’ecs
solaire.
Vanne 3 voies avec moteur d’inversion pour circuit solaire avec 2 préparateurs et
régulation DIEMASOL Colis EC 164
(non représenté)
8962Q025
Résistance électronique avec thermostat de réglage par bouton extérieur
2,4 kW mono : Colis EC 310
6 kW tri : Colis EC 311
pour QUADRO/QUADRODENS 500 uniquement
Options pour tableau DIEMATIC 3 de la chaudière équipant les QUADRODENS
8575Q026
Commande à distance interactive CDI 2 Colis FM 51
Commande à distance interactive “radio” CDR 2 (avec émetteur radio) Colis FM 161
Module commande à distance “radio” CDR 2 (sans émetteur) Colis FM 162
Elles permettent depuis la pièce où elles sont installées, de déroger à toutes les
instructions du tableau DIEMATIC 3. Par ailleurs, elles permettent l’autoadaptivité de
la loi de chauffe du circuit concerné (une CDI 2 ou CDR 2 par circuit).
Dans le cas de la CDR 2, les données sont transmises par ondes radio depuis leur lieu
d’installation jusqu’au boitier émetteur/récepteur placé à proximité de la chaudière.
8575Q037
Commande à distance simplifiée avec sonde d’ambiance Colis FM 52
Le raccordement d’une commande à distance simplifiée permet depuis la pièce où
elle est installée de déroger à certaines instructions du tableau DIEMATIC 3 :
dérogation de programme (confort ou réduit permanent) et dérogation de consigne
de la température ambiante (± 3,5° C). Par ailleurs, elle permet l’autoadaptivité de
la courbe de chauffe du circuit concerné (1 CDS par circuit).
Autres options pour QUADRODENS
Neutralisation des condensats
Kits de conversion au propane
Dispositifs de raccordement air/fumées
36
}
voir feuillet
technique
INNOVENS
RÈGLES DE BASE POUR LE DIMENSIONNEMENT D’UNE INSTALLATION SOLAIRE
(jusqu’à 20 m2 de surface de capteurs)
➩ Choix de l’installation solaire - Généralités
Le choix de l’installation solaire la mieux appropriée s’effectue principalement en fonction de son utilisation, du besoin
énergétique, de l’orientation et de l’inclinaison des capteurs solaires ainsi que de son lieu d’installation. Aussi est-il important de définir et de prévoir déjà au niveau du projet, la place nécessaire sur le toit et dans la chaufferie ainsi que l’orientation de la construction et l’inclinaison du toit :
- Utilisation :
Les domaines d’utilisation les plus courants sont la préparation de l’eau chaude sanitaire, le soutien au chauffage et le
réchauffage d’une piscine. La surface de capteurs nécessaire dépend directement de leur destination.
- Besoin énergetique :
Pour pouvoir dimensionner au mieux une installation solaire, il est nécessaire de connaître le plus précisément possible
les besoins en eau chaude sanitaire et en chauffage de l’installation
- Orientation et inclinaison des capteurs :
L’orientation optimale des capteurs solaires sur le toit est “plein sud”. L’angle d’inclinaison optimal se situe entre 40 et
60° selon le type de montage. Veiller autant que possible à ce que le champ de capteur ne soit jamais à l’ombre.
elde BRUXELLES
e Sch
3,2
se
Meu
BONN
Liège
sel
Amiens
e
Ois
Seine
Stuttgart
Nancy
Strasbourg
Meu
be
rthe
Rennes
Bre
st
Bodense
Orléans
Dijon
Yon
Loire
Nantes
Besançon
ne
Cher
Saô
Ain
Creuse
La Rochelle
Limoges
Lé
Lac
Charente
Rhône
Grenoble
Pô
ron
Ga
ne
Ard
Ga
Tarn
Midouze
Var
Nimes
Duranc
Pau
Ebro
4,6
Marseille
4,8 5,0
nne
Garo
Pamplona
Perpignan
Nice
e
Montpellier
Toulouse
4,4
èch
e
r
4,4
Rhône
Lot
Aveyron
Mila
Torino
Bordeaux Dordogne
4,2
Logo
Com
Isère
Loire
4,0
in
Rhe
4,0
4,2
Lyon
ClermontFerrand
VAD
BERNE
Allier
Vienne
Poitiers
Zürich
3,8
ne
Indre
3,8
3,4
3,6
e
Loir
Tours
Santander
3,2
Metz
Au
Mayenne
3,6
Eure
ChâlonsSur-marne
Moselle
Marne
PARIS
Mannheim
kar
Se
ine
Brest
LUXEMBOURG
Nec
Rouen
Meuse
CharlevilleMézières
Le Havre
Frankfurt
Main
3,4
Mo
in
3,0
Caen
Exemple :
Pour une installation située à Toulouse, l’énergie solaire
reçue sera en moyenne 4,4 kWh/m2.jour ou 1606
kWh/m2.an
Köln
2,8
arp
Sc
Lille
Rhin
Southampton
Portsmouth
Plymouth
Rhe
- Lieu d’installation :
Pour tenir compte de l’ensoleillement du lieu d’installation
du système, se reporter à la carte ci-contre. Celle-ci
donne la quantité d’énergie solaire moyenne annuelle
reçue sur une surface orientée au sud et inclinée d’un
angle égal à la latitude en kWh/m2/jour.
Genov
4,6
4,8
5,2
Bastia
5,2
d' après l' Atlas Européen du rayonnement solaire
- Commission des communautés Européennes
5,0
GUADELOUPE
REUNION
5,2 kWh/m2.jour
5,7 kWh/m2.jour
Orienté vers l' équateur
Quantité d'énergie
solaire annuelle
reçue en kWh/m2 jour
MARTINIQUE
GUYANE
5,3 kWh/m2.jour
5,3 kWh/m2.jour
8980F027
➩ Dimensionnement d’une installation solaire par diagramme de simulation
Les diagrammes et indications figurant en page suivante donnent des valeurs indicatives pour un dimensionnement simple d’une installation solaire avec un taux de couverture en énergie solaire normal, une orientation au sud et une inclinaison de toit de 45/60°.
Ces valeurs peuvent être utilisées pour le dimensionnement de petites installations jusqu’à 20 m2 de surface de capteurs.
Pour un dimensionnement plus précis contacter notre “CENTRE PRO” (N° direct : 0 825 33 82 82)
37
DIMENSIONNEMENT RAPIDE D’UNE INSTALLATION SOLAIRE
➩ Installation solaire pour production d’ecs (CESI) - Diagramme de simulation
Pour plus de facilié, nous vous proposons l’utilisation du diagramme ci-après. Il a été établi avec comme base 75 l
de capacité préparateur solaire et 1 m2 de capteur par personne.
2.a
Capteurs
plans
DIETRISOL
m
h/
m 2 0 kW 2 . a
m
7,5 = 98
h/
G
kW
0
6
98
G=
5
4
G=
2. a
/m
Wh
k
2. a
50
18
h/m
G=
W
k
50
18
G=
Nord
2.
/m
Wh
0k
85
1
=
a
2 2. .a
/m
h/m
Wh
kkW
0
50
1918
Dimensionnement du préparateur d’eau chaude
sanitaire solaire
En principe, le volume du préparateur solaire (avec
appoint chaudière ou électrique) doit pouvoir couvrir 1,5
x les besoins journaliers dans le sud à 2 x ces besoins
dans le nord, pour absorber les jours de mauvais temps.
Sans appoint, ces valeurs sont à doubler (installations
déconseillées en France Métropolitaine).
a
Sud
G
2,5
2
3
4
5
6
7
8
Pers.
B 200/1
B 300/1
B 300/2
SRL 150*
Trio DT 250/3
B 500/1
B 400/2
B 200/1*
Trio DT 350/3
B 500/2
Préparateur
solaire
DIETRISOL
de type ...
Remarque :
Pour les préparateurs solaires à appoint électrique intégré (B…/1 +
option résistance électrique), il est important de tenir compte du
volume chauffé par la résistance seule ; en cas d’absence de soleil, le
système fonctionnera comme un chauffe-eau électrique, mais
uniquement sur son volume d’appoint (env. 1/3 du volume du
préparateur).
Définition de la surface des capteurs
G= Energie solaire disponible en kWh / m2 an
* uniquement avec ballon d' appoint extérieur
( chauffe-eau électrique ou ballon intégré à la chaudière
8980F126A
Nous admettons comme règle de base que :
- 1 m2 de capteur produit 45 l d’ecs/jour à 60 °C dans
le Nord ou 70 l d’ecs/jour à 60 °C dans le Sud
ce qui correspond en moyenne aux besoins en eau
chaude d’1 personne
➩ la valeur à retenir sera donc d’1 m2 de capteur
DIETRISOL PRO/personne
➩ Installation solaire pour production d’ecs et soutien au chauffage (SSC) - Diagramme de simulation
Le dimensionnement d’une SSC résulte du dimensionnement d’une CESI à laquelle il faut rajouter la surface de capteurs
nécessaire pour le soutien au chauffage.
Comme les besoins énergétiques pour le chaufCapteurs
plans
fage peuvent varier énormément d’une maison
DIETRISOL
à l’autre, ceux-ci sont très difficiles à évaluer ; de
m2
ce fait nous nous baserons dans le diagramme
20
ci-contre sur des ratios généralement admis pour
17
ce type d’installation solaire.
15
Nord
m
/
➩ les surfaces de capteurs solaires nécessaires
Wh
12
h/m
0k
kW
115
pour des SSC correspondent en règle géné8 50
G=
1
10
G=
rale à ≈ 10 % de la surface habitable
8,5
Sud
➩ les volumes de stockage d’eau de chauffage
7,5
m2
sont quant à eux, compris entre 40 et 80 l par
50
70
90
110 130 150 180
210 Surface
habitée
m2 de capteurs solaires selon les consommafamille de 4 personnes
famille de 6 personnes
tions estivales.
2
2
DC 750
DC 1000
QUADRO / QUADRODENS 500
QUADRO / QUADRODENS 750
PS 500
+ B 300/2
PS 800 + B 300/2
Préparateur
solaire mixte
ou ballon tampon
de type ...
PS 1000 + B 300/2 ou B 400/2
PS 1500 + B 400/2 ou B 500/2
G= Energie solaire disponible en kWh / m2 an
seulement avec consommateur d' énergie supplémentaire, piscine par exemple
38
8980F127A
• Cas particulier : réchauffage d’une piscine
L’énergie nécessaire au réchauffage d’une piscine dépend de plusieurs facteurs d’influence. Tout d’abord, il faut faire la distinction entre une piscine de plein air et une piscine intérieure couverte. Ensuite il faut tenir compte du fait que le bassin soit
couvert ou non.
Le tableau de simulation ci-après a été établi selon les critères suivants :
- Température du bassin :
22 °C pour une piscine de plein air (de mai à septembre)
24 °C pour une piscine intérieure couverte (temp.
ambiante 28 °C)
- Profondeur moyenne du bassin : 1,4 m
- Economie d’énergie réalisable en couvrant le bassin :
30 % pour une piscine de plein air, 15 % pour une piscine intérieure
- Besoin en eau chaude : 200 l/jour
Type de piscine
Taille du bassin
- Taux de couverture : piscine : 50 - 60 % ;
eau chaude sanitaire : 60 - 70 %
- Orientation des capteurs : Sud, Inclinaison : 40°
Une augmentation de la température du bassin par rapport aux valeurs indiquées ci-contre implique une forte
augmentation de la surface de capteurs nécessaire.
Valeur indicative pour 1 piscine intérieure avec une surface
de bassin de 32 m2 : 1 °C supplémentaire au niveau de la
température du bassin équivaut à augmenter la surface
des capteurs de 8 à 10 % soit d’1 capteur DIETRISOL PRO.
Surface de capteurs pour le réchauffage d’une piscine
piscine de plein air (mai à septembre)
piscine intérieure couverte (toute l’année)
bassin couvert
bassin non couvert
bassin couvert
bassin non couvert
20 m2
32 m2
20 m2
32 m2
20 m2
32 m2
20 m2
32 m2
Valeur moyenne 1300 kWh/m2.a
10
12,5
12,5
15
7,5
12,5
10
12,5
annuelle d’énergie
2
1300 kWh/m .a
5
7,5
7,5
10
7,5
10
10
12,5
solaire reçue
Cette surface de capteurs est à ajouter à celle définie pour le soutien au chauffage et la préparation ecs. Attention, surface maximale raccordable
en cas d’utilisation d’un préparateur QUADRO DU 750-20 = 20 m2, d’un DC 1000 = 15 m2
➩ Détermination des facteurs de minoration en cas d’implantation non idéale
Les valeurs “G” indiquées sur la carte géographique de la page 38, correspondent à une orientation optimale de capteurs : orientation sud, inclinaison 45°. Si l’implantation du champ de capteurs diffère de ces données, l’ensoleillement
moyen journalier sera minoré selon les coefficients de correction suivants :
Facteur de correction fi
Ce schéma donne en fonction de l’inclinaison des capteurs par rapport à l’angle optimal le facteur de correction
fi à appliquer
Exemple : Pour un toit incliné à 25°, le facteur de correction
sera de 0,95
Le rendement de l’installation solaire sera minoré de
5 % par rapport à une implantation idéale
Attention : pas d’implantation de capteur avec un angle d’inclinaison < 25°, à moins que l’installation ne serve
qu’en été.
Facteur correction fo
Ce schéma donne, en fonction de l’orientation des capteurs solaire par rapport au sud, le facteur de correction
fo à appliquer
Exemple : Pour une installation de capteurs orientés à 50°
Sud-Est, le facteur de correction est de 0,83.
Facteur de 0,75
correction
fi
0,80
γ
0,85
0,90
0,95
Angle d' inclinaison
1,00
20 25 30
40
50
60
70
du toit
γ en °
8980F030B
N
Facteur de
correction 0,70
fo
0,75
0,80
0,83
0,85
E
O
α
WEST
β
0,90
S
WEST
0,95
1,00
70 50
30
10 0 10 30
α
β
50
70
Ecart d' orientation
par rapport au sud
en °
8980F030B
Les minorations de rendement dues aux écarts par rapport à l’orientation ou à l’inclinaison idéale ne peuvent pas être
compensées pour des petites installations jusqu’à 20 m2 de surface de capteurs si ce n’est en rajoutant un capteur supplémentaire.
39
1
2
3
4
7
8
9
10
11
11a
11b
13
16
17
18
21
22
23
24
25
26
27
28
28a
29
30
Départ chauffage
Retour chauffage
Soupape de sécurité 3 bar
Manomètre
Purgeur automatique
Purgeur manuel
Vanne de sectionnement
Vanne mélangeuse 3 voies
Accélérateur chauffage
Pompe chauffage électronique pour circuit
direct (à brancher sur “ AUX”
de DIEMATIC 3)
Pompe chauffage pour circuit avec vanne
mélangeuse (à brancher sur “ ” de la
platine + sonde pour vanne mélangeuse
colis FM 48)
Vanne de chasse
Vase d’expansion
Robinet de vidange
Dispositif de remplissage du circuit
chauffage
Sonde extérieure
Sonde chaudière
Sonde départ après vanne mélangeuse
Entrée primaire échangeur
Sortie primaire échangeur
Pompe de charge
Clapet anti-retour
Entrée eau froide sanitaire
Entrée eau froide sanitaire préchauffée
Réducteur de pression (si pression
d’alimentation > 80 % du tarage de la
soupape de sécurité)
Groupe de sécurité sanitaire taré et plombé
à 7 bar
Pompe de bouclage ecs
Sonde ecs
Bouteille de découplage
Vanne d’équilibrage
Thermostat de sécurité 65°C à
réarmement manuel pour plancher
chauffant
46 Vanne 3 voies directionnelle à 2 positions
50 Disconnecteur
51 Robinet thermostatique
56 Retour boucle de circulation ecs
57 Sortie eau chaude sanitaire
61 Thermomètre
64 Circuit chauffage direct (radiateurs par ex)
65 Circuit chauffage avec vanne mélangeuse
(plancher chauffant par ex)
67 Robinet à tête manuelle
75 Pompe à usage sanitaire
79 Sortie primaire de l’échangeur solaire
80 Entrée primaire de l’échangeur solaire
81 Résistance électrique
84 Robinet d’arrêt avec clapet anti-retour
déverouillable
85 Pompe circuit primaire solaire (à
raccorder sur DIEMASOL)
87 Soupape de sécurité tarée à 6 bar
88 Vase d’expansion circuit solaire
89 Réceptable pour fluide solaire
90 Lyre antithermosiphon (= 10 x ø tube)
109 Mitigeur thermostatique
112aSonde capteur solaire
112bSonde ecs préparateur solaire
112dSonde de départ échangeur à plaques
32
33
35
37
44
114 Dispositif de remplissage et de vidange
circuit primaire solaire
115 Robinet thermostatique de distribution par
zone
118 Départ chaudière
119 Retour chaudière
120 Connecteur DIEMATIC 3 pour pompe de
charge ou vanne d’inversion
122 Câble d’adaptation (colis AD 190 230/24 V) pour raccordement vanne
d’inversion sur MC 35
123 Sonde de départ cascade (à raccorder
sur chaudière esclave)
125 Retour zone tampon/chaudière
126 Régulation solaire
127 Départ chaudière/zone de réchauffage ecs
128 Retour zone de réchauffage ecs/chaudière
129 DUO-TUBES
130 Dégazeur à purge manuelle (Airstop)
131 Champ de capteurs
132 Station solaire complète avec régulation
DIEMASOL
133 Commande à distance interactive
134 Bypass réglable
135 Vanne mélangeuse 3 voies thermostatique
à consigne fixe
136 Vanne 3 voies de répartition Esbe pour
élever la temp. retour de la chaudière à
combustibles solides
145 Vanne de commande de la batterie de
sécurité
146 Module thermostatique de réglage de la
température du circuit retour
OPTIONS DIVERSES
Boîtier parafoudre pour régulation DIEMASOL - Colis EC 176 (non représenté)
Se monte au niveau des capteurs sur le circuit sonde solaire.
Station de remplissage avec pompe et bidon - Colis EG 81
8980Q091
Pompe à main pour appoint en fluide - Colis EG 80
8980Q033
Testeur de protection antigel - Colis EG 102
pour mélange glycol/eau
8980Q083
Boîtier-test avec aéromètre - Colis EG 103
pour fluides type L et LS
8980Q084
Boîtier de mesure avec réfractomètre - Colis EG 104
pour fluides L ou LS
8980Q085
Poignée de manutention capteur - Colis EG 349
DE DIETRICH THERMIQUE
S.A.S. au capital social de 21 697 200 €
57, rue de la Gare - 67580 Mertzwiller
Tél. 03 88 80 27 00 - Fax 03 88 80 27 99
www.dedietrich.com
10/06 – 9486 8941 ind. D – 347.555.559 R.C.S Strasbourg – Document non contractuel. Il vous est possible de vérifier sa validité sur le site http:/www.dedietrichthermique.com – Imprimé en France – SAG+-Saverne - 06/1545
LÉGENDE DES SCHÉMAS D’INSTALLATION DES PAGES 17 À 35

Feuillet technique Dietrisol

Transcription

Documents pareils

Logements Sociaux à Villefranche-sur-Saône

CHAUFFE-EAU SOLAIRES

Base produit 2015 v.08092014

Piscine Municipale CARROS (06)

Stockage solaire pour chauffer un lycée en Lorraine

pharma beaute mag PHARMA BEAUTE MAG

Télésurveillance des installations de capteurs solaires de Schweizer

Terra Natura

World Solar Challenge
