Roue à Bandage, Pivotante, à moyenne et Forte

Transcription

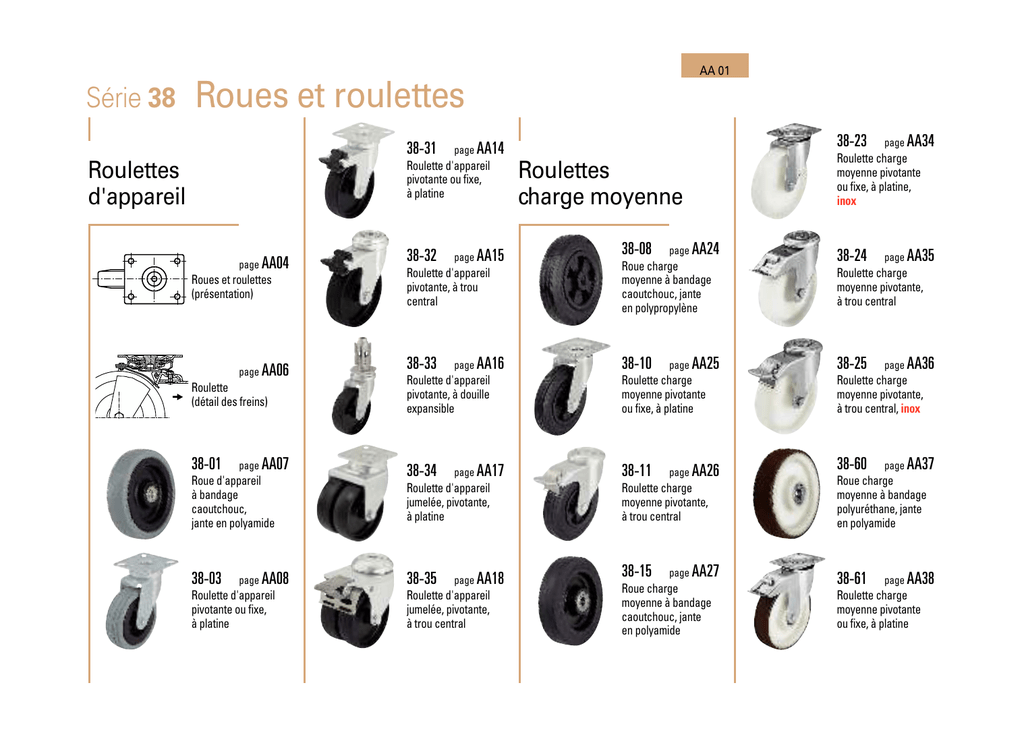

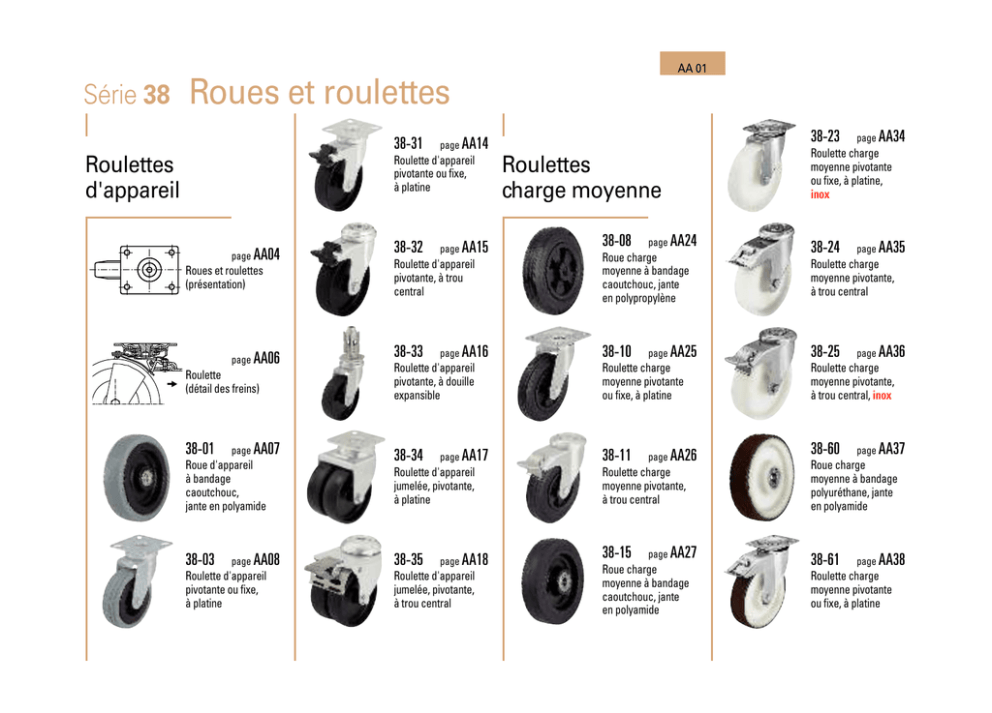

AA 01
Série 38
Roues et roulettes
38-31
Roulette d'appareil
pivotante ou fixe,
à platine
Roulettes
d'appareil
page AA04
Roues et roulettes
(présentation)
page AA06
Roulette
(détail des freins)
38-01
page AA07
Roue d'appareil
à bandage
caoutchouc,
jante en polyamide
38-03
page AA08
Roulette d'appareil
pivotante ou fixe,
à platine
38-32
38-23
page AA14
page AA15
Roulettes
charge moyenne
38-08
page AA24
Roulette d'appareil
pivotante, à trou
central
Roue charge
moyenne à bandage
caoutchouc, jante
en polypropylène
38-33
38-10
page AA16
page AA25
Roulette d'appareil
pivotante, à douille
expansible
Roulette charge
moyenne pivotante
ou fixe, à platine
38-34
38-11
page AA17
Roulette d'appareil
jumelée, pivotante,
à platine
38-35
page AA18
Roulette d'appareil
à trou central
page AA26
Roulette charge
moyenne pivotante,
à trou central
38-15
page AA27
Roue charge
moyenne à bandage
caoutchouc, jante
en polyamide
page AA34
Roulette charge
moyenne pivotante
ou fixe, à platine,
inox
38-24
page AA35
Roulette charge
moyenne pivotante,
à trou central
38-25
page AA36
Roulette charge
moyenne pivotante,
à trou central, inox
38-60
page AA37
Roue charge
moyenne à bandage
polyuréthane, jante
en polyamide
38-61
page AA38
Roulette charge
moyenne pivotante
ou fixe, à platine
38-04
page AA09
Roulette d'appareil
pivotante ou fixe,
à trou central
38-07
page AA10
Roulette d'appareil
pivotante, à douille
expansible
38-36
38-37
page AA11
Roulette d'appareil
à platine
38-06
page AA12
Roulette d'appareil
à trou central
page AA13
Roue d'appareil en
polyamide
page AA21
Roulette d'appareil
«design», à bandage
polyamide, monture
zamac, pivotante, à
tige filetée
38-71
page AA22
Roulette d'appareil
«design», bandage et
monture synthétique
pivotante, à platine
38-72
38-30
page AA20
Roulette d'appareil
pivotante, à trou
central, à bandage
polyuréthane
38-70
38-05
page AA19
Roulette d'appareil
pivotante, à platine,
à bandage
polyuréthane
page AA23
Roulette d'appareil
«design»,
bandage et monture
synthétique pivotante,
à trou central
38-16
page AA28
Roulette charge
moyenne pivotante
ou fixe, à platine
38-17
page AA29
Roulette charge
moyenne pivotante
ou fixe, à platine, à
bandage non tachant
38-18
page AA30
Roulette charge
moyenne pivotante,
à trou central,
à bandage non
tachant
38-20
page AA32
Roue charge
moyenne en
polyamide
38-22
page AA33
Roulette charge
moyenne pivotante
ou fixe, à platine
AA 02
38-62
page AA39
Roulette charge
moyenne pivotante
inox
38-63
page AA40
Roulette charge
moyenne pivotante,
à trou central
Série 38
Roues et roulettes
38-45
Roulettes
forte charge
38-40
page AA41
Roue forte charge
à bandage
caoutchouc,
jante en aluminium
38-41
page AA42
Roulette forte charge
pivotante ou fixe,
à platine
38-42
page AA43
pivotante ou fixe,
à platine, monture
renforcée
38-43
page AA44
jumelée, pivotante
monture renforcée
AA 03
(suite)
page AA45
38-54
page AA50
Roue forte charge
à bandage
polyuréthane souple,
jante en aluminium
Roue forte charge
à bandage
polyuréthane,
jante en fonte
38-46
38-55
page AA46
page AA51
pivotante ou fixe,
à platine
pivotante ou fixe,
à platine
38-50
38-56
page AA47
Roue forte charge
à bandage
polyuréthane,
jante en aluminium
38-51
page AA48
pivotante ou fixe,
à platine
38-52
page AA49
pivotante ou fixe,
à platine, monture
renforcée
38-90
page AA55
Galet de guidage
polyuréthane
38-91
page AA56
Galet de guidage
polyuréthane, corps
acier
page AA52
pivotante ou fixe,
à platine, monture
renforcée
38-57
page AA53
jumelée, pivotante
monture renforcée
38-58
page AA54
jumelée, pivotante
monture renforcée
Informations techniques
série 38
page
Matières plastiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1576
Nuances d'inox utilisées . . . . . . . . . . . . . . . . . . . . . . . . . 1585
Normalisation des filetages métriques DIN 13 . . . . 1588
Ecarts admis par le système ISO . . . . . . . . . . . . . . . . . 1589
Tolérances de base DIN 7151 . . . . . . . . . . . . . . . . . . . . 1590
Correspondance des principales normes d'acier 1591
Table comparative des duretés . . . . . . . . . . . . . . . . . . 1592
Grandeurs et unités de mesure . . . . . . . . . . . . . . . . . . 1594
Roues et roulettes (présentation)
Roulette pivotante
à platine
Roulette pivotante
à trou central
Dénomination
Les roues sont fabriquées avec différents matériaux, équipées ou non
de bandage, pneus, etc. Le choix d’une roue se fera par rapport à la
capacité de charge, la résistance au roulement et la qualité de roulage.
Les roulettes sont les éléments que l’on fixe sous les machines ou les
appareils afin de les rendre mobiles. Elles sont utilisées généralement à
vitesse réduite et ne sont pas entraînées. Les machines ou appareils
sont poussés, tirés à la main ou tractés par des engins de manutention.
Une roulette est composée d’une roue et d’une monture.
1. Les roulettes pivotantes à platine ou à trou central : elles tournent
dans un plan vertical et permettent le déplacement des machines ou
appareils. Une fourche (chape) est reliée par un système de pivotement
(chemin de billes) à un élément de fixation qui restera solidaire
de l’appareil. La fourche sera pivotante. Pour un pivotement aisé,
le montage de la roue est décalé dans le plan horizontal par
un intervalle entre l’axe de pivotement et l’axe de la roue,
c’est le déport.
Les roulettes pivotantes peuvent être équipées de système de blocage
de la roue et du pivotement (frein).
2. Les roulettes fixes ne sont pas orientables et stabilisent la direction
des machines et appareils.
Roulette fixe
Capacité de charge
La capacité de charge utile T pour une roue ou roulette se calcule
E+Z
x S
comme suit : T =
n
E = poids propre de l’appareil
Z = charge à transporter
n = nombre de roues ou roulettes porteuses
S = coefficient de sécurité
Le coefficient de sécurité S est appliqué lorsque l'on sort des conditions
d'utilisation standard (sol lisse, vitesse d'utilisation manuelle, répartition uniforme de la charge sur l'ensemble des roues ou roulettes,
déplacement en ligne droite, température ambiante de +15°C à +28°C).
Comme les conditions standard ne sont que très rarement respectées,
il est donc nécessaire d'appliquer un coefficient de sécurité S lors
de l'évaluation de la capacité de charge. Selon les conditions
d'utilisation plus ou moins pénalisantes, ce facteur devrait se situer
aux alentours d'une valeur de 1,3 à 2,0.
Influences de l’environnement
La durée de vie et le bon fonctionnement d’une roue ou roulette
dépendent en grande partie des matériaux utilisés et de leur résistance
à la corrosion, à la température et aux produits chimiques.
AA 04
AA 05
Roues et roulettes (présentation)
Maniabilité
Les roulettes doivent être positionnées selon les critères de manœuvrabilité des machines ou appareils.
Voici des exemples de positionnement :
Trois roulettes pivotantes
à hauteur identique
Convient pour les petites charges, l’appareil
présente une grande facilité de manœuvre dans
toutes les directions mais est difficile à diriger en
ligne droite. Avec ce positionnement, l’appareil a
cependant tendance à basculer.
Quatre roulettes fixes dont deux centrales
à hauteur légèrement plus grande
Positionnement économique. Une bonne conduite
en ligne droite de l'appareil qui reste relativement
facile à diriger. Avec ce positionnement, l’appareil
a cependant tendance à basculer. En alternative,
on peut remplacer les deux roulettes fixes
centrales par le montage d’un essieu (deux roues
sur un axe).
Quatre roulettes pivotantes
Convient pour les allées étroites, l’appareil
présente une grande facilité de manœuvre dans
toutes les directions mais est difficile à diriger
en ligne droite. Le montage d’un blocage directionnel sur deux des roulettes pivotantes peut
améliorer ce comportement.
Deux roulettes pivotantes et deux roulettes
fixes à hauteur légèrement plus grande pour
les fixes
Bonne conduite en ligne droite et possibilité de
rotation aisée sur place. Ce positionnement doit
dans la mesure du possible être prévu sur sol plat
car l’appareil a tendance à basculer. En alternative, on peut remplacer les deux roulettes fixes
par le montage d’un essieu (deux roues sur un
axe).
Deux roulettes pivotantes et deux fixes
Ceci est le positionnement le plus couramment
utilisé. Il permet une bonne conduite en ligne
droite comme en courbes. L’appareil est toutefois
difficile à diriger dans les allées étroites.
En alternative, on peut remplacer les deux
roulettes fixes par le montage d’un essieu (deux
roues sur un axe).
Quatre roulettes pivotantes et deux fixes
A conseiller pour la manutention de fortes
charges et d’appareils de grande longueur. Avec
ce positionnement l’appareil est facile à diriger.
En alternative, on peut remplacer les deux
roulettes fixes par le montage d’un essieu (deux
roues sur un axe).
Roulette (détail des freins)
Frein avant
Frein arrière
Les systèmes de freinage proposés permettent le blocage de la roue et du système de pivotement d’une roulette pivotante.
FREIN AVANT
Par rapport au sens de la marche, le système de frein avant est
placé sur le devant de la roulette.
Le freinage avant assure une immobilisation par friction de
la rotation du système de pivotement et de la roue.
Ce mécanisme de freinage est calculé pour assurer une grande
sécurité et une longue durée de vie.
La pression de freinage est réglable et ajustable.
Le rayon de pivotement de la pédale reste inférieur à celui de
la roue.
FREIN ARRIERE
Par rapport au sens de la marche, le système de frein arrière est
placé sur l’arrière de la roulette.
Le freinage arrière assure une immobilisation mécanique de
la rotation du système de pivotement et une immobilisation par
friction de la rotation de la roue.
Ce mécanisme de freinage est calculé pour assurer une grande
sécurité et une longue durée de vie.
Le système de pivotement est immobilisé par enclenchement d’une
lamelle de frein dans une couronne dentée, la forme particulière
de cette lamelle immobilise en même temps la roue.
La pression de freinage est réglable et ajustable à partir des roues
diamètre 150.
Le rayon de pivotement de la pédale a été réduit au plus court.
AA 06
AA 07
modèle 38-01
Roue d'appareil
à bandage caoutchouc, jante en polyamide
d1
l1
MATIERE
d2
- Bandage en caoutchouc plein, gris,
non tachant, 80° Shore A.
- Jante en polyamide noir (modèle
roulement lisse) ou en polypropylène
noir (modèle roulement à billes).
UTILISATION
- Température d’emploi de –20°C
à +60°C.
- Jantes résistantes aux chocs et
vibrations, à la corrosion et nombreux
agents agressifs.
- Bandage non tachant par contact,
résistant aux acides dilués, mais
pas aux huiles.
l2
référence
Exemple de commande
Roulement
lisse
d1
38 - 010 - 50
38 - 010 - 75
38 - 010 - 80
38 - 010 - 100
38 - 010 - 101
38 - 010 - 125
38 - 010 - 126
38 - 010 - 150
38 - 010 - 175
50
75
80
100
100
125
125
150
175
lisse
8
8
12
8
12
12
12
12
12
d2
à bille
6
6
8
6
8
8
8
8
8
l1
18
25
25
25
32
25
32
32
32
l2
38 - 010 - 126
lisse
à bille
Charge
(kg)
Roulement
à billes
22
29,5
35
29,5
35
35
35
35
35
22,5
30
35
30
35
35
35
35
35
40
60
60
70
90
80
100
110
125
38 - 015 - 50
38 - 015 - 75
38 - 015 - 80
38 - 015 - 100
38 - 015 - 101
38 - 015 - 125
38 - 015 - 126
38 - 015 - 150
38 - 015 - 175
modèle 38-03
Roulette d'appareil pivotante ou fixe, à platine
Détail de
la monture
pivotante
h1
h1
l3
MATIERE
Platine 1
48
38
d1
d1
l2
38
48
Autre version
51
45
42
l1
2
l4
l1
d
2
d
l2
Platine 2
l4
- Roue à bandage caoutchouc plein
gris (38-01 page AA 07).
- Jante en polyamide ou polypropylène
noir.
- Monture en tôle d’acier emboutie.
- Pour les montures pivotantes, double
chemin de billes dans le système
de pivotement.
- Frein arrière assurant l’immobilisation
du système de pivotement et
de la roue (voir données techniques
page AA 06).
Roulette pivotante
50
61
75
Roulette fixe
LIVRABLE SUR DEMANDE
- Avec pare-fils en tôle d'acier.
référence
Exemple de commande
PIVOTANTE
Roulement lisse
38 - 034 - 101
FIXE
Roulement lisse Roulement à billes
Roulement à billes
Sans frein
Avec frein arrière
Sans frein
Avec frein arrière
d1
d2
h1
l1
l2
l3
l4
38 - 031 - 50
38 - 031 - 75
38 - 031 - 80
38 - 031 - 100
38 - 031 - 101
38 - 031 - 125
38 - 031 - 126
38 - 031 - 150
38 - 032 - 50
38 - 032 - 75
38 - 032 - 80
38 - 032 - 100
38 - 032 - 101
38 - 032 - 125
38 - 032 - 126
38 - 032 - 150
38 - 033 - 50
38 - 033 - 75
38 - 033 - 80
38 - 033 - 100
38 - 033 - 101
38 - 033 - 125
38 - 033 - 126
38 - 033 - 150
38 - 034 - 50
38 - 034 - 75
38 - 034 - 80
38 - 034 - 100
38 - 034 - 101
38 - 034 - 125
38 - 034 - 126
38 - 034 - 150
50
75
80
100
100
125
125
150
6,2
6,2
8,5
6,2
8,5
8,5
8,5
8,5
71
100
111
123
136
161
161
185
60
60
66
60
66
66
66
66
60
60
90
60
90
90
90
90
25
28
40
33
40
40
40
40
18
25
25
25
32
25
32
32
Charge (kg) Platine
40
60
60
70
90
80
100
110
1
1
2
1
2
2
2
2
AA 08
Sans frein
Sans frein
38 - 037 - 50
38 - 037 - 75
38 - 037 - 80
38 - 038 - 50
38 - 038 - 75
38 - 038 - 80
38 - 037 - 101
38 - 037 - 125
38 - 037 - 126
38 - 037 - 150
38 - 038 - 101
38 - 038 - 125
38 - 038 - 126
38 - 038 - 150
AA 09
modèle 38-04
Roulette d'appareil
pivotante ou fixe, à trou central
l1
h1
- Jante en polyamide ou en polypropylène noir.
de pivotement.
page AA 06).
h1
MATIERE
d1
Monture 1
d1
Monture 2
l2
d3
d2
l2
Autre version
Détail des montures
pivotantes
- Avec tige filetée (pour le modèle
pivotant).
Roulette pivotante
Roulette fixe
référence
Exemple de commande
PIVOTANTE
Roulement lisse
38 - 047 - 80
FIXE
Roulement lisse Roulement à billes
Roulement à billes
Sans frein
Avec frein arrière
Sans frein
Avec frein arrière
d1
d2
d3
h1
l1
l2
38 - 041 - 50
38 - 041 - 75
38 - 041 - 80
38 - 041 - 100
38 - 041 - 101
38 - 041 - 125
38 - 041 - 126
38 - 041 - 150
38 - 042 - 50
38 - 042 - 75
38 - 042 - 80
38 - 042 - 100
38 - 042 - 101
38 - 042 - 125
38 - 042 - 126
38 - 042 - 150
38 - 043 - 50
38 - 043 - 75
38 - 043 - 80
38 - 043 - 100
38 - 043 - 101
38 - 043 - 125
38 - 043 - 126
38 - 043 - 150
38 - 044 - 50
38 - 044 - 75
38 - 044 - 80
38 - 044 - 100
38 - 044 - 101
38 - 044 - 125
38 - 044 - 126
38 - 044 - 150
50
75
80
100
100
125
125
150
11
11
13
11
13
13
13
13
43
43
57
43
57
57
57
57
69
98
108
121
133
158
158
182
25
28
40
33
40
40
40
40
18
25
25
25
32
25
32
32
Charge (kg) Monture
40
60
60
70
90
80
100
110
1
1
2
1
2
2
2
2
Sans frein
Sans frein
38 - 047 - 50
38 - 047 - 75
38 - 047 - 80
38 - 048 - 50
38 - 048 - 75
38 - 048 - 80
38 - 047 - 101
38 - 047 - 125
38 - 047 - 126
38 - 047 - 150
38 - 048 - 101
38 - 048 - 125
38 - 048 - 126
38 - 048 - 150
modèle 38-07
Roulette d'appareil
MATIERE
pivotante, à douille expansible
- Jante en polyamide ou
en polypropylène noir.
- Double chemin de billes dans
le système de pivotement.
page AA 06).
h1
l1
UTILISATION
- La douille peut être insérée dans
un alésage, un tube rond ou carré.
- Lors du vissage de la vis 6 pans,
les clavettes sont écartées et pressées
fortement contre la paroi intérieure
du tube.
- Pour l'utilisation avec des tubes
carrés, les clavettes doivent être
positionnées dans les angles du tube.
- Couple de serrage : 50 Nm max.
- Pour les tubes de faible épaisseur,
réduire le couple de serrage à 16 Nm.
d1
l2
d3
d2
Exemple de commande
Roulement lisse
référence
réf. tube
38 - 072 - 101
40
Roulement à billes
Sans frein
Avec frein arrière
d1
d2
d3
h1
l1
l2
Charge (kg)
Sans frein
Avec frein arrière
38 - 071 - 50
38 - 071 - 75
38 - 071 - 80
38 - 071 - 100
38 - 071 - 101
38 - 071 - 125
38 - 071 - 126
38 - 071 - 150
38 - 072 - 50
38 - 072 - 75
38 - 072 - 80
38 - 072 - 100
38 - 072 - 101
38 - 072 - 125
38 - 072 - 126
38 - 072 - 150
50
75
80
100
100
125
125
150
11
11
13
11
13
13
13
13
43
43
57
43
57
57
57
57
69
98
108
121
133
158
158
182
25
28
40
33
40
40
40
40
18
25
25
25
32
25
32
32
40
60
60
70
90
80
100
110
38 - 073 - 50
38 - 073 - 75
38 - 073 - 80
38 - 073 - 100
38 - 073 - 101
38 - 073 - 125
38 - 073 - 126
38 - 073 - 150
38 - 074 - 50
38 - 074 - 75
38 - 074 - 80
38 - 074 - 100
38 - 074 - 101
38 - 074 - 125
38 - 074 - 126
38 - 074 - 150
AA 10
Ref.
tube
19
25
30
35
40
45
Tube rond
Tube carré
ø intérieur dimension intérieur
17 - 19
17 - 19
20 - 25
18 - 21
25 - 30
21 - 25
30 - 35
25 - 29
35 - 40
29 - 32
39 - 45
32 - 38,5
AA 11
modèle 38-05
Roulette d'appareil
jumelée, pivotante, à platine
l3
48
38
h1
Détail
de la monture
pivotante
d1
MATIERE
- Monture en tôle d'acier emboutie.
- Frein arrière assurant l'immobilisation
page AA 06).
Platine 1
Autre version
38
48
Platine 2
46
40
l4
l1
2
d
l2
40
46
référence
Exemple de commande
ROULEMENT LISSE
38 - 052 - 50
ROULEMENT A BILLES
Sans frein
Avec frein arrière
d1
d2
h1
l1
l2
l3
l4
Charge (kg)
Platine
Sans frein
Avec frein arrière
38 - 051 - 50
38 - 052 - 50
50
6,2
71
60
60
31
18
70
1
38 - 053 - 50
38 - 054 - 50
38 - 051 - 75
38 - 052 - 75
75
6,2
101
60
60
34
25
100
2
38 - 053 - 75
38 - 054 - 75
modèle 38-06
Roulette d'appareil
jumelée, pivotante, à trou central
l1
h1
Détail
de la monture
pivotante
MATIERE
page AA 06).
Autre version
d1
l2
d3
d2
référence
Exemple de commande
ROULEMENT LISSE
38 - 063 - 75
ROULEMENT A BILLES
Sans frein
Avec frein arrière
d1
d2
d3
h1
l1
l2
Charge (kg)
Sans frein
Avec frein arrière
38 - 061 - 50
38 - 062 - 50
50
10,2
41
71
31
18
70
38 - 063 - 50
38 - 064 - 50
38 - 061 - 75
38 - 062 - 75
75
10,2
55
98
34
25
100
38 - 063 - 75
38 - 064 - 75
AA 12
AA 13
modèle 38-30
Roue d'appareil en polyamide
l2
l1
d1
MATIERE
- Polyamide noir.
- Moyeu à roulement lisse.
UTILISATION
d2
- Résiste à l’usure, aux chocs
et vibrations.
- Grande résistance chimique
aux lubrifiants, carburants, liquides
hydrauliques, peintures, laques et
produits d'entretiens, alcools, sels,
graisses, certains acides et solutions
alcalines diluées.
- Insensible à la corrosion.
à +60°C.
- Roue diamètre 80 à 150.
référence
Exemple de commande
38 - 300 - 65
d1
d2
l1
l2
Charge
(kg)
38 - 300 - 35
35
8
25
29,5
75
38 - 300 - 50
50
8
18
22
75
38 - 300 - 60
58
10
29
31
80
38 - 300 - 65
65
10
30
33
100
38 - 300 - 75
75
8
23
29,5
90
modèle 38-31
Roulette d'appareil
pivotante ou fixe, à platine
h1
h1
l5
d1
l2
Autre version
l1
l1
l6
- Roue en polyamide noir (38-30
page AA 13).
- Roulement lisse.
page AA 06).
d2
2
d
MATIERE
Détail de la monture
pivotante
d1
l2
l3
l4
Roulette pivotante
Roulette fixe
référence
Exemple de commande
PIVOTANTE
Sans frein
Avec frein arrière
38 - 311 - 35
38 - 311 - 75
FIXE
d1
d2
h1
l1
l2
l3
l4
l5
l6
Charge (kg)
Sans frein
35
6,2
52
60
60
38
48
15
25
75
38 - 311 - 50
38 - 312 - 50
50
6,2
71
60
60
38
48
25
18
75
38 - 317 - 50
38 - 311 - 75
38 - 312 - 75
75
6,2
100
60
60
38
48
28
23
75
38 - 317 - 75
AA 14
AA 15
modèle 38-32
Roulette d'appareil
pivotante, à trou central
h1
l1
pivotante
MATIERE
page AA 13).
- Roulement lisse.
page AA 06).
Autre version
d1
l2
d3
d2
référence
Exemple de commande
38 - 322 - 50
Sans frein
d1
d2
d3
h1
l1
l2
38 - 321 - 35
35
11
43
50
15
25
75
38 - 321 - 50
50
11
43
69
25
18
75
38 - 322 - 50
38 - 321 - 75
75
11
43
98
28
23
75
38 - 322 - 75
Charge (kg) Avec frein arrière
modèle 38-33
Roulette d'appareil
pivotante, à douille expansible
MATIERE
page AA 13).
- Roulement lisse.
page AA 06).
- Douille expansible métallique.
h1
l1
UTILISATION
- La douille peut être insérée dans un
alésage, un tube rond ou carré.
- Lors du vissage de la vis 6 pans,
les clavettes sont écartées et pressées
fortement contre la paroi intérieure
du tube.
- Pour l'utilisation avec des tubes
carrés, les clavettes doivent être
positionnées dans les angles du tube.
- Couple de serrage : 50 Nm max.
- Pour les tubes de faible épaisseur,
réduire le couple de serrage à 16 Nm.
d1
l2
d3
d2
Exemple de commande
Sans frein
d1
d2
d3
h1
l1
l2
référence
réf. tube
38 - 332 - 50
35
38 - 331 - 35
35
11
43
50
15
25
75
38 - 331 - 50
50
11
43
69
25
18
75
38 - 332 - 50
38 - 331 - 75
75
11
43
98
28
23
75
38 - 332 - 75
Ref.
tube
19
25
30
35
40
45
Tube rond
Tube carré
ø intérieur dimension intérieur
17 - 19
17 - 19
20 - 25
18 - 21
25 - 30
21 - 25
30 - 35
25 - 29
35 - 40
29 - 32
39 - 45
32 - 38,5
AA 16
AA 17
modèle 38-34
Roulette d'appareil
jumelée, pivotante, à platine
h1
l5
pivotante
d1
MATIERE
Autre version
l6
l1
d
2
l2
page AA 13).
- Roulement lisse.
page AA 06).
l3
l4
référence
Exemple de commande
38 - 342 - 75
Sans frein
d1
d2
h1
l1
l2
l3
l4
l5
l6
38 - 341 - 50
50
6,2
71
60
60
38
48
31
18
80
38 - 342 - 50
38 - 341 - 75
75
6,2
101
60
60
40
46
34
23
100
38 - 342 - 75
modèle 38-35
Roulette d'appareil
jumelée, pivotante, à trou central
h1
l1
pivotante
MATIERE
page AA 13).
- Roulement lisse.
page AA 06).
Autre version
d1
l2
d3
d2
référence
Exemple de commande
38 - 351 - 50
Sans frein
d1
d2
d3
h1
l1
l2
38 - 351 - 50
50
10,2
41
71
31
18
80
38 - 352 - 50
38 - 351 - 75
75
10,2
55
98
34
23
100
38 - 352 - 75
AA 18
AA 19
modèle 38-36
Roulette d'appareil
pivotante, à platine, à bandage polyuréthane
h1
l5
MATIERE
- Roue avec bandage en polyuréthane
Extrathane® moulé, brun,
92° Shore A.
- Corps de roue en acier usiné.
- Roulement à billes.
pivotante
d1
l3
l4
l1
l6
UTILISATION
2
d
l2
- Bandage souple résistant à l'usure,
aux entailles et à l'arrachement,
non tachant, protégeant le sol
et silencieux.
- Faible résistance au roulement,
très bonne liaison chimique avec
le corps de la roue.
l3
l4
référence
Exemple de commande
38 - 361 - 35
38 - 361 - 35
d1
d2
h1
l1
l2
l3
l4
l5
l6
Charge (kg)
35
6,2
52
60
60
38
48
15
27
100
modèle 38-37
Roulette d'appareil
pivotante, à trou central, à bandage polyuréthane
l1
MATIERE
h1
- Roue avec bandage en polyuréthane
Extrathane® moulé, brun,
92° Shore A.
- Corps de roue en acier usiné.
pivotante
d1
d2
l2
- Bandage souple résistant à l'usure,
aux entailles et à l'arrachement,
et silencieux.
très bonne liaison chimique avec
le corps de la roue.
d3
UTILISATION
référence
Exemple de commande
38 - 371 - 35
38 - 371 - 35
d1
d2
d3
h1
l1
l2
Charge (kg)
35
11
43
50
15
27
100
AA 20
AA 21
modèle 38-70
Roulette d'appareil
"design", à bandage polyamide, monture zamac,
pivotante, à tige filetée
d2
MATIERE
l1
h1
- Roue en polyamide noir ou corps
de roue en polyamide avec bande
de roulement injectée en polyuréthane gris non tachant, dureté 98°
shore A.
- Enjoliveur en polyamide gris clair.
- Monture pivotante en zamac injecté.
- Système de pivotement sur douille
lisse en polyamide gris clair.
- Design élégant, anti-salissures,
facile à nettoyer.
Autre version
d1
UTILISATION
l3
l2
- Température d'emploi de – 20° C
à + 60° C.
* l3 = 61 : modèle roue polyamide
* l3 = 65 : modèle corps polyamide,
bandage polyuréthane
- Avec platine.
référence
Exemple de commande
38 - 704 - 100
CORPS POLYAMIDE
BANDAGE POLYURETHANE
ROUE POLYAMIDE
Sans frein
Avec frein arrière
d1
d2
h1
l1
l2
38 - 701 - 100
38 - 702 - 100
100
M 12
120
33
19
l3*
61
65
Charge (kg)
Sans frein
Avec frein arrière
110
38 - 703 - 100
38 - 704 - 100
modèle 38-71
Roulette d'appareil «design»,
bandage et monture synthétique pivotante, à platine
MATIERE
- Roue à bandage caoutchouc
thermoplastique gris, non tachant,
85° Shore A.
- Roulement à billes à double étanchéité
ou roulement lisse.
- Monture en polyamide renforcé gris
argent RAL 7001.
- Corps de roue en polypropylène gris
argent RAL 7001.
- Pare-fils synthétique (uniquement
modèle à roulement à billes).
- Frein à blocage directionnel combiné
avec le blocage de la roue.
h1
l1
l2
- Température d'emploi de –20°C
à + 60°C.
- Faible émission sonore grâce
à la monture synthétique et aux
matériaux des roues élastiques.
- Insensible aux chocs et déformations.
- Très bonne maniabilité et durée de
vie élevée du système de pivotement.
45
51
UTILISATION
d1
l3
d2
61
75
- Roulette conductrice d'électricité
(modèle roulement à billes).
- Roulette couleur blanc (RAL 9002).
- Roulette avec fixation par tige filetée,
par douille expansible ou par tige
lisse.
l4
référence
Exemple de commande
ROULEMENT LISSE
38 - 713 - 125
ROULEMENT A BILLES
Sans frein
Avec frein
d1
d2
h1
l1
l2
l3
l4
Charge (kg)
Sans frein
Avec frein
38 - 711 - 100
38 - 711 - 125
38 - 712 - 100
38 - 712 - 125
100
125
8,5
8,5
138
163
38
40
32
32
66
66
90
90
100
110
38 - 713 - 100
38 - 713 - 125
38 - 714 - 100
38 - 714 - 125
AA 22
AA 23
modèle 38-72
- Roue à bandage caoutchouc
thermoplastique gris, non tachant,
85° Shore A.
- Roulement à billes à double étanchéité
ou roulement lisse.
- Monture en polyamide renforcé gris
argent RAL 7001.
- Corps de roue en polypropylène gris
argent RAL 7001.
- Pare-fils synthétique (uniquement
modèle à roulement lisse).
- Frein à blocage directionnel combiné
avec le blocage de la roue.
Roulette d'appareil «design»,
bandage et monture synthétique pivotante, à trou central
l1
h1
MATIERE
UTILISATION
à + 60°C.
- Faible émission sonore grâce
à la monture synthétique et aux
matériaux des roues élastiques.
- Insensible aux chocs et déformations.
- Très bonne maniabilité et durée de
vie élevée du système de pivotement.
Autre version
d1
l2
d3
d2
- Roulette conductrice d'électricité
(modèle roulement à billes).
- Roulette couleur blanc (RAL 9002).
- Roulette avec fixation par tige filetée,
par douille expansible ou par tige
lisse.
référence
Exemple de commande
ROULEMENT LISSE
38 - 722 - 101
ROULEMENT A BILLES
Sans frein
Avec frein
d1
d2
h1
l1
l2
Charge (kg)
Sans frein
Avec frein
38 - 721 - 100
38 - 721 - 101
38 - 721 - 125
38 - 721 - 126
38 - 722 - 100
38 - 722 - 101
38 - 722 - 125
38 - 722 - 126
100
100
125
125
11
13
11
13
135
135
160
160
38
38
40
40
32
32
32
32
100
100
110
110
38 - 723 - 100
38 - 723 - 101
38 - 723 - 125
38 - 723 - 126
38 - 724 - 100
38 - 724 - 101
38 - 724 - 125
38 - 724 - 126
modèle 38-08
Roue charge moyenne
à bandage caoutchouc, jante en polypropylène
d1
l1
MATIERE
d2
- Bandage en caoutchouc plein, noir,
80° Shore A (sauf pour la référence
38-080-81-12, 90° Shore A).
- Jante en polypropylène noir.
UTILISATION
à +80°C.
- Jantes résistantes aux chocs
et vibrations, à la corrosion.
l2
- Bandage non tachant, gris.
référence
Exemple de commande
d2
38 - 080 - 200 25
Roulement
lisse
d1
d2
l1
l2
Charge
(kg)
Roulement
à rouleaux
38 - 080 - 80
38 - 080 - 81
38 - 080 - 100
38 - 080 - 125
38 - 080 - 140
38 - 080 - 150
38 - 080 - 160
38 - 080 - 180
38 - 080 - 200
38 - 080 - 200
38 - 080 - 250
80
80
100
125
140
150
160
180
200
200
250
12
12
15
15
15
20
20
20
20
25
25
25
32
30
37,5
37,5
40
40
50
50
50
60
35
35
45
45
45
60
60
60
60
60
65
50
100
70
100
115
135
135
170
205
205
295
38 - 085 - 80
38 - 085 - 100
38 - 085 - 125
38 - 085 - 140
38 - 085 - 150
38 - 085 - 160
38 - 085 - 180
38 - 085 - 200
38 - 085 - 250
AA 24
AA 25
modèle 38-10
Roulette charge moyenne
h1
h1
l6
Détail de
la monture
pivotante
MATIERE
d1
Platine 1
Platine 2
- Avec pare-fils en tôle d'acier (livrable
pour les roues jusqu'au ø 200).
- Frein avant.
d1
d2
d2
l1
l5
l1
l7
- Roue à bandage caoutchouc plein,
noir (38-08 page AA 24).
chemin de billes et joint d’étanchéité
dans le système de pivotement.
page AA 06).
Autre version
l3
l2
d2
l2
l4
l5
l1
Roulette fixe
l3
l2
Roulette pivotante
référence
Exemple de commande
PIVOTANTE
Roulement lisse
Roulement à rouleaux
Roul. lisse
Sans frein
Avec frein arrière
Sans frein
Avec frein arrière
d1
d2
h1
l1
l2
l3
38 - 101 - 80
38 - 101 - 81
38 - 101 - 100
38 - 101 - 125
38 - 101 - 140
38 - 101 - 150
38 - 101 - 160
38 - 101 - 180
38 - 101 - 200
38 - 101 - 250
38 - 102 - 80
38 - 102 - 81
38 - 102 - 100
38 - 102 - 125
38 - 102 - 140
38 - 102 - 150
38 - 102 - 160
38 - 102 - 180
38 - 102 - 200
38 - 103 - 80
38 - 104 - 80
38 - 103 - 100
38 - 103 - 125
38 - 103 - 140
38 - 103 - 150
38 - 103 - 160
38 - 103 - 180
38 - 103 - 200
38 - 103 - 250
38 - 104 - 100
38 - 104 - 125
38 - 104 - 140
38 - 104 - 150
38 - 104 - 160
38 - 104 - 180
38 - 104 - 200
80
80
100
125
140
150
160
180
200
250
9
9
9
9
11
11
11
11
11
11
102
102
125
150
170
190
195
215
235
295
85
85
85
85
110
110
110
110
110
110
100
100
100
100
140
140
140
140
140
140
80
80
80
80
105
105
105
105
105
105
38 - 101 - 140
FIXE
Roul. à rouleaux
l4
l5
l6
l7
Charge (kg)
Platine
Sans frein
Sans frein
38
38
36
40
50
54
54
54
54
77
25
32
30
37,5
37,5
40
40
50
50
60
50
100
70
100
115
135
135
170
205
295
1
1
1
1
2
2
2
2
2
2
38 - 107 - 80
38 - 107 - 81
38 - 107 - 100
38 - 107 - 125
38 - 107 - 140
38 - 107 - 150
38 - 107 - 160
38 - 107 - 180
38 - 107 - 200
38 - 107 - 250
38 - 108 - 80
75
75
75
75
75
75
60
60
60
60
80
80
80
80
80
80
38 - 108 - 100
38 - 108 - 125
38 - 108 - 140
38 - 108 - 150
38 - 108 - 160
38 - 108 - 180
38 - 108 - 200
38 - 108 - 250
modèle 38-11
l1
MATIERE
h1
- Roulement lisse.
- Monture pivotante en tôle d’acier
emboutie.
page AA 06).
Autre version
d1
l2
d3
d2
référence
Exemple de commande
38 - 112 - 180
Charge
(kg)
Avec frein
arrière
25
50
38 - 112 - 80
32
100
38 - 112 - 81
36
30
70
38 - 112 - 100
150
40
37,5
100
38 - 112 - 125
88
190
54
40
135
38 - 112 - 150
13
88
195
54
40
135
38 - 112 - 160
180
13
88
215
54
50
170
38 - 112 - 180
200
13
88
235
54
50
205
38 - 112 - 200
Sans frein
d1
d2
d3
h1
l1
l2
38 - 111 - 80
80
13
70
102
38
38 - 111 - 81
80
13
70
102
38
38 - 111 - 100
100
13
70
125
38 - 111 - 125
125
13
70
38 - 111 - 150
150
13
38 - 111 - 160
160
38 - 111 - 180
38 - 111 - 200
AA 26
AA 27
modèle 38-15
Roue charge moyenne
à bandage caoutchouc, jante en polyamide
l2
l1
d1
MATIERE
Autre version
d2
- Bandage en caoutchouc plein
élastique, noir, vulcanisé,
65° Shore A, haute routabilité,
ou non tachant bleu.
- Corps de roue en polyamide noir.
UTILISATION
à +80°C.
- Corps de roue résistant aux chocs
et à la corrosion.
référence
Exemple de commande
BANDAGE STANDARD
Roulement
à rouleaux
BANDAGE NON TACHANT
Roulement
à billes
d1
d2
l1
80
12
38 - 150 - 100
38 - 155 - 100
100
15
38 - 150 - 125
38 - 155 - 125
125
38 - 150 - 160
38 - 155 - 160
38 - 150 - 200
38 - 155 - 200
38 - 150 - 80
38 - 150 - 250
38 - 155 - 250
38 - 155 - 250
l2
Charge
(kg)
Roulement
à rouleaux
32
35
120
38 - 157 - 80
38
45
170
38 - 157 - 100
15
40
45
250
38 - 157 - 125
160
20
50
60
350
38 - 157 - 160
38 - 158 - 160
200
20
50
60
450
38 - 157 - 200
38 - 158 - 200
250
25
50
60
450
250
20
50
60
550
Roulement
à billes
38 - 158 - 100
modèle 38-16
h1
h1
l6
Détail de la
monture pivotante
d1
- Frein avant.
- Bandage non tachant, gris
(pour les roues ø 80 à 200).
d1
d2
l1
l5
l1
d2
Platine 1
l3
l2
d2
Autre version
l2
Roulette fixe
l4
l5
l1
- Roue à bandage caoutchouc plein,
élastique noir (38-15 page AA 27).
page AA 06).
l7
MATIERE
Platine 2
l3
l2
Roulette pivotante
référence
Exemple de commande
PIVOTANTE
Roulement à billes
Sans frein
38 - 161 - 80
38 - 161 - 100
38 - 161 - 125
38 - 161 - 160
38 - 161 - 200
38 - 161 - 250
Avec frein
arrière
38 - 162 - 80
38 - 162 - 100
38 - 162 - 125
38 - 162 - 160
38 - 162 - 200
Sans frein
38 - 163 - 100
38 - 163 - 125
38 - 163 - 160
38 - 163 - 200
38 - 163 - 250
38 - 163 - 100
FIXE
Roul. à rouleaux Roul. à billes
Avec frein
arrière
d1
d2
h1
l1
l2
l3
38 - 164 - 100
38 - 164 - 125
38 - 164 - 160
38 - 164 - 200
80
100
125
160
200
250
9
9
9
11
11
11
102
125
150
195
235
295
85
85
85
110
110
110
100
100
100
140
140
140
80
80
80
105
105
105
l4
l5
l6
l7
Charge (kg)
Platine
Sans frein
Sans frein
75
75
75
60
60
60
80
80
80
38
36
40
60
65
77
32
38
40
50
50
50
120
170
200
350
400
450
1
1
1
2
2
2
38 - 167 - 80
38 - 167 - 100
38 - 167 - 125
38 - 167 - 160
38 - 167 - 200
38 - 167 - 250
38 - 168 - 100
38 - 168 - 125
38 - 168 - 160
38 - 168 - 200
38 - 168 - 250
AA 28
AA 29
modèle 38-17
pivotante ou fixe, à platine, à bandage non tachant
h1
h1
l6
MATIERE
pivotante
d1
d1
d2
Platine 1
l1
l7
d2
l5
l1
l3
Autre version
l2
l3
l2
l4
l5
l1
Roulette fixe
l7
élastique, non tachant bleu (38-15
page AA 27).
- Roulement à rouleaux.
page AA 06).
- Pare-fils en nylon intégré pour
les ø 100 et 125.
SUR DEMANDE
Platine 2
*l7 = 35 pour les modèles
avec pare-fils.
d2
l2
Roulette pivotante
référence
Exemple de commande
PIVOTANTE
Sans frein
Sans pare-fils
38 - 171 - 80
38 - 171 - 100
38 - 171 - 125
38 - 171 - 160
38 - 171 - 200
Avec pare-fils
38 - 172 - 100
38 - 172 - 125
FIXE
Sans frein
Avec frein arrière
Sans pare-fils
38 - 173 - 80
38 - 173 - 100
38 - 173 - 125
38 - 173 - 160
38 - 173 - 200
Avec pare-fils
38 - 174 - 100
38 - 174 - 125
38 - 172 - 100
d1
d2
h1
l1
l2
l3
80
100
125
160
200
9
9
9
11
11
102
125
150
195
235
85
85
85
110
110
100
100
100
140
140
80
80
80
105
105
l4
l5
l6
l7
Charge (kg)
Platine
Sans pare-fils
75
75
60
60
60
80
80
38
36
40
54
54
32
38*
40*
50
50
120
150
150
300
300
1
1
1
2
2
38 - 177 - 80
38 - 177 - 100
38 - 177 - 125
38 - 177 - 160
38 - 177 - 200
Avec pare-fils
38 - 178 - 100
38 - 178 - 125
modèle 38-18
pivotante, à trou central, à bandage non tachant
MATIERE
élastique, non tachant bleu (38-15
page AA 27).
- Jante en polypropylène.
- Roulement à rouleaux.
emboutie.
page AA 06).
- Pare-fils en nylon intégré pour
les ø 100 et 125.
h1
l1
pivotante
Autre version
d1
l2
d3
d2
SUR DEMANDE
*l2 = 35 pour les modèles
avec pare-fils.
référence
38 - 183 - 200
Exemple de commande
SANS FREIN
AVEC FREIN ARRIERE
Avec pare-fils
d1
d2
d3
h1
l1
l2
Charge
(kg)
80
13
70
102
38
32
150
38 - 183 - 80
38 - 181 - 100
38 - 182 - 100
100
13
70
125
36
38*
150
38 - 183 - 100
38 - 184 - 100
38 - 181 - 125
38 - 182 - 125
125
13
70
150
40
40*
150
38 - 183 - 125
38 - 184 - 125
38 - 181 - 160
160
13
88
195
54
50
300
38 - 183 - 160
38 - 181 - 200
200
13
88
235
54
50
300
38 - 183 - 200
Sans pare-fils
38 - 181 - 80
Sans pare-fils
Avec pare-fils
AA 30
AA 31
Série 92 : noix de serrage
modèle 38-20
Roue charge moyenne en polyamide
l2
l1
d1
MATIERE
- Polyamide blanc.
UTILISATION
d2
- Résiste à l’usure, aux chocs
et vibrations.
- Grande résistance chimique
aux lubrifiants, carburants, liquides
hydrauliques, peintures, laques et
produits d'entretiens, alcools, sels,
graisses, certains acides et solutions
alcalines diluées.
- Insensible à la corrosion.
à +80°C.
référence
Exemple de commande
Roulement
lisse
Roulement
à rouleaux
38 - 200 - 75
38 - 205 - 75
38 - 200 - 80
38 - 200 - 100
Roulement
à billes
d1
d2
l1
l2
75
12
32
38 - 205 - 80
80
12
38 - 205 - 100
100
15
38 - 200 - 125
38 - 205 - 125
125
38 - 200 - 150
38 - 205 - 150
38 - 208 - 150
38 - 200 - 151
38 - 205 - 75
Charge (kg)
lisse
rouleaux
35
200
200
billes
33
35
220
220
37
45
280
250
15
40
45
300
250
150
20
50
60
400
400
400
151
20
40
50
350
38 - 200 - 160
38 - 205 - 160
38 - 208 - 160
160
20
50
60
450
400
450
38 - 200 - 175
38 - 205 - 175
38 - 208 - 175
175
20
50
60
500
400
500
38 - 200 - 200
38 - 205 - 200
38 - 208 - 200
200
20
50
60
600
400
38 - 208 - 250
250
25
50
65
1000
38 - 200 - 250
600
1000
AA 32
AA 33
modèle 38-22
h1
h1
l6
Détail de la
monture pivotante
MATIERE
- Avec pare-fils en tôle d'acier
(pour les roues ø 75 à 200).
- Frein avant.
- Roulement à billes (à partir du ø 100).
d1
d1
d2
d2
l1
l5
l1
l7
Autre version
Platine 1
l3
l2
d2
l2
Roulette fixe
l4
l5
l1
- Roue en polyamide blanc (38-20
page AA 32).
page AA 06).
Platine 2
l3
l2
référence
Roulette pivotante
PIVOTANTE
Roulement lisse
Avec frein
Avec frein
Sans frein
Sans frein
arrière
arrière
38 - 221 - 75 38 - 222 - 75 38 - 223 - 75 38 - 224 - 75
38 - 221 - 80 38 - 222 - 80 38 - 223 - 80 38 - 224 - 80
38 - 221 - 100 38 - 222 - 100 38 - 223 - 100 38 - 224 - 100
38 - 221 - 125 38 - 222 - 125 38 - 223 - 125 38 - 224 - 125
38 - 221 - 150 38 - 222 - 150 38 - 223 - 150 38 - 224 - 150
38 - 221 - 160 38 - 222 - 160 38 - 223 - 160 38 - 224 - 160
38 - 221 - 175 38 - 222 - 175 38 - 223 - 175 38 - 224 - 175
38 - 221 - 200 38 - 222 - 200 38 - 223 - 200 38 - 224 - 200
38 - 221 - 250
Exemple de commande
Roul. lisse
d1
d2
h1
l1
l2
l3
75
80
100
125
150
160
175
200
250
250
9
9
9
9
11
11
11
11
15
15
100
102
125
150
190
195
213
235
295
295
85
85
85
85
110
110
110
110
175
120
100
100
100
100
140
140
140
140
175
220
80
80
80
80
105
105
105
105
140
190
l4
75
75
75
75
38 - 223 - 150
FIXE
Roul. à rouleaux
l5
l6
l7
Charge (kg)
Platine
Sans frein
Sans frein
60
60
60
60
80
80
80
80
140
75
38
38
36
40
60
60
60
65
70
32
33
37
40
50
50
50
50
50
50
200
200
200
200
400
400
400
400
600
600
1
1
1
2
2
2
1
1
1
2
38 - 227 - 75
38 - 227 - 80
38 - 227 - 100
38 - 227 - 125
38 - 227 - 150
38 - 227 - 160
38 - 227 - 175
38 - 227 - 200
38 - 228 - 75
38 - 228 - 80
38 - 228 - 100
38 - 228 - 125
38 - 228 - 150
38 - 228 - 160
38 - 228 - 175
38 - 228 - 200
38 - 227 - 250
modèle 38-23
pivotante ou fixe, à platine, inox
h1
Inox
h1
l6
Détail de la
monture pivotante
l7
d1
d1
d2
d2
Autre version
Platine 1
l3
l2
d2
l2
Roulette fixe
l4
l5
l1
page AA 32).
- Monture en inox (AFNOR Z 6
CN 18-09, Werk 1.4301, AISI 304).
- Roulement en inox.
page AA 06).
l1
l5
l1
MATIERE
Platine 2
l3
l2
Roulette pivotante
référence
Exemple de commande
Roulement lisse
Sans frein
38 - 231 - 75
38 - 231 - 80
38 - 231 - 100
38 - 231 - 125
38 - 231 - 150
38 - 231 - 160
38 - 231 - 200
PIVOTANTE
Avec frein
arrière
38 - 232 - 75
38 - 232 - 80
38 - 232 - 100
38 - 232 - 125
38 - 232 - 150
38 - 232 - 160
38 - 232 - 200
Sans frein
38 - 233 - 75
38 - 233 - 80
38 - 233 - 100
38 - 233 - 125
38 - 233 - 150
38 - 233 - 160
38 - 233 - 200
Avec frein
arrière
38 - 234 - 75
38 - 234 - 80
38 - 234 - 100
38 - 234 - 125
38 - 234 - 150
38 - 234 - 160
38 - 234 - 200
Roul. lisse
d1
d2
h1
l1
l2
l3
75
80
100
125
150
160
200
9
9
9
9
11
11
11
100
102
125
150
190
195
235
85
85
85
85
110
110
110
100
100
100
100
140
140
140
80
80
80
80
105
105
105
38 - 238 - 75
FIXE
Roul. à rouleaux
l4
l5
l6
l7
Charge (kg)
Platine
Sans frein
Sans frein
75
75
75
60
60
60
60
80
80
80
38
38
36
40
54
54
54
32
33
37
40
50
50
50
150
150
150
150
300
300
300
1
1
1
1
2
2
2
38 - 237 - 75
38 - 237 - 80
38 - 237 - 100
38 - 237 - 125
38 - 237 - 150
38 - 237 - 160
38 - 237 - 200
38 - 238 - 75
38 - 238 - 80
38 - 238 - 100
38 - 238 - 125
38 - 238 - 150
38 - 238 - 160
38 - 238 - 200
AA 34
AA 35
modèle 38-24
h1
l1
MATIERE
page AA 32).
emboutie.
page AA 06).
Détail de
la monture
Autre version
d1
l2
d3
d2
référence
Exemple de commande
ROULEMENT LISSE
38 - 241 - 75
ROULEMENT A ROULEAUX
Sans frein
Avec frein arrière
d1
d2
d3
h1
l1
l2
Charge (kg)
Sans frein
Avec frein arrière
38 - 241 - 75
38 - 242 - 75
75
13
70
100
38
32
150
38 - 243 - 75
38 - 244 - 75
38 - 241 - 80
38 - 242 - 80
80
13
70
102
38
33
150
38 - 243 - 80
38 - 244 - 80
38 - 241 - 100
38 - 242 - 100
100
13
70
125
36
37
150
38 - 243 - 100
38 - 244 - 100
38 - 241 - 125
38 - 242 - 125
125
13
70
150
40
40
150
38 - 243 - 125
38 - 244 - 125
38 - 241 - 150
38 - 242 - 150
150
13
88
190
54
50
300
38 - 243 - 150
38 - 244 - 150
38 - 241 - 160
38 - 242 - 160
160
13
88
195
54
50
300
38 - 243 - 160
38 - 244 - 160
38 - 241 - 175
38 - 242 - 175
175
13
88
213
54
50
300
38 - 243 - 175
38 - 244 - 175
38 - 241 - 200
38 - 242 - 200
200
13
88
235
54
50
300
38 - 243 - 200
38 - 244 - 200
modèle 38-25
pivotante, à trou central, inox
Inox
h1
l1
Détail de
la monture
MATIERE
page AA 32).
- Monture pivotante en inox
(AFNOR Z 6 CN 18-09, Werk 1.4301,
AISI 304).
- Roulement lisse.
page AA 06).
Autre version
d1
l2
d3
d2
référence
Exemple de commande
38 - 252 - 150
Sans frein
d1
d2
d3
h1
l1
l2
Charge
(kg)
Avec frein
arrière
38 - 251 - 75
75
13
70
100
38
32
150
38 - 252 - 75
38 - 251 - 80
80
13
70
102
38
33
150
38 - 252 - 80
38 - 251 - 100
100
13
70
125
36
37
150
38 - 252 - 100
38 - 251 - 125
125
13
70
150
40
40
150
38 - 252 - 125
38 - 251 - 150
150
13
88
190
54
50
300
38 - 252 - 150
38 - 251 - 200
200
13
88
235
54
50
300
38 - 252 - 200
AA 36
AA 37
modèle 38-60
Roue charge moyenne
MATIERE
à bandage polyuréthane, jante en polyamide
- Polyuréthane brun injecté,
98° shore A.
- Corps de roue en polyamide blanc.
l2
l1
d1
UTILISATION
d2
- Bandage résistant à l'usure,
et silencieux.
très bonne liaison physico mécanique
avec le corps de la roue.
- Corps de roue résistant aux chocs,
vibrations et à la corrosion.
*Charge ø 200 :
400 kg avec roulement à rouleaux
700 kg avec roulement lisse
ou à billes.
d2
référence
Exemple de commande
Roulement
lisse
Roulement
à rouleaux
38 - 600 - 75
38 - 603 - 75
38 - 603 - 100 12
Roulement
à billes
d1
d2
l1
l2
Charge (kg)
75
15
37
45
150
38 - 605 - 100
100
10
35
46
200
38 - 600 - 100
38 - 603 - 100
100
12
35
45
200
38 - 600 - 100
38 - 603 - 100
100
15
35
45
200
125
10
35
46
250
125
12
35
45
250
250
38 - 605 - 125
38 - 600 - 125
38 - 603 - 125
38 - 600 - 125
38 - 603 - 125
38 - 605 - 125
125
15
35
45
38 - 600 - 150
38 - 603 - 150
38 - 605 - 150
150
20
40
60
400
38 - 600 - 200
38 - 603 - 200
38 - 605 - 200
200
20
50
60
700/400*
38 - 605 - 200
200
25
50
60
700
modèle 38-61
h1
h1
l6
pivotante
d1
d1
d2
l1
MATIERE
l3
l2
Platine 1
Autre version
l2
l4
l5
l1
Roulette fixe
l7
- Roue en polyuréthane brun injecté
(38-60 page AA 37).
de pivotement renforcé.
page AA 06).
l5
l1
l7
d2
d2
l3
l2
Platine 2
Roulette pivotante
référence
Exemple de commande
FIXE
PIVOTANTE
Roulement lisse
Sans frein
38-611- 75
38-611-100
38-611-125
38-611-150
38-611-200
Avec frein
arrière
38-612-100
38-612-125
38-612-150
38-612-200
Sans frein
38-613- 75
38-613-100
38-613-125
38-613-150
38-613-200
38 - 619 - 200
Roulement à billes
Avec frein
arrière
Sans frein
Avec frein
arrière
38-614-100
38-614-125
38-614-150
38-614-200
38-615-100
38-615-125
38-615-150
38-615-200
38-616-100
38-616-125
38-616-150
38-616-200
d1
d2
75
100
125
150
200
9
9
9
11
11
h1
l1
l2
l3
108 85 100 80
125 85 100 80
150 85 100 80
190 110 140 105
235 110 140 105
l4
l5
l6
l7
75
75
60
60
60
80
80
40
36
40
60
65
37
35
35
40
50
Charge Platine
(kg)
150
200
200
400
400
AA 38
1
1
1
2
2
Roulement
lisse
Roulement
à rouleaux
Roulement
à billes
Sans frein
Sans frein
Sans frein
38-617-100
38-617-125
38-617-150
38-617-200
38-618- 75
38-618-100
38-618-125
38-618-150
38-618-200
38-619-100
38-619-125
38-619-150
38-619-200
AA 39
modèle 38-62
pivotante ou fixe, à platine, inox
Inox
h1
h1
l6
d1
pivotante
d1
MATIERE
d2
Platine 1
l1
l3
l2
l2
Autre version
l4
l5
l1
Roulette fixe
l7
(38-60 page AA 37).
- Monture emboutie en inox (AFNOR
Z 6 CN 18-09, Werk 1.4301,
AISI 304).
chemin de billes et joint d'étanchéité
page AA 06).
l5
l1
l7
d2
d2
Platine 2
l3
l2
Roulette pivotante
référence
38 - 624 - 125
Exemple de commande
FIXE
PIVOTANTE
Roulement lisse
Sans frein
Avec frein
arrière
Sans frein
Avec frein
arrière
d1
d2
38-621-100
38-621-125
38-621-150
38-621-200
38-622-100
38-622-125
38-622-150
38-622-200
38-623-100
38-623-125
38-623-150
38-623-200
38-624-100
38-624-125
38-624-150
38-624-200
100
125
150
200
9
9
11
11
h1
l1
l2
l3
125 85 100 80
150 85 100 80
190 110 140 105
235 110 140 105
l4
l5
l6
l7
75
75
60
60
80
80
36
40
54
54
35
35
40
50
Charge Platine
(kg)
150
150
300
300
1
1
2
2
Roulement
lisse
Roulement
à rouleaux
Sans frein
Sans frein
38-627-100
38-627-125
38-627-150
38-627-200
38-628-100
38-628-125
38-628-150
38-628-200
modèle 38-63
l1
h1
MATIERE
(38-60 page AA 37).
- Monture en tôle d'acier emboutie,
de forte épaisseur.
page AA 06).
pivotante
Autre version
d1
l2
d3
d2
- Avec pare-fils en tôle d'acier
(pour les ø 100 et 125).
référence
Exemple de commande
Roulement lisse
Sans frein
38-631- 75
38-631-100
38-631-125
38-631-150
38-631-200
Avec frein
arrière
38-632-100
38-632-125
38-632-150
38-632-200
Sans frein
38-633- 75
38-633-100
38-633-125
38-633-150
38-633-200
38 - 636 - 100
Roulement à billes
Avec frein
arrière
Sans frein
Avec frein
arrière
38-634-100
38-634-125
38-634-150
38-634-200
38-635-100
38-635-125
38-635-150
38-635-200
38-636-100
38-636-125
38-636-150
38-636-200
d1
d2
d3
h1
l1
l2
Charge
(kg)
75
100
125
150
200
13
13
13
13
13
88
88
88
88
88
108
130
155
190
235
40
45
48
54
54
37
35
35
40
50
150
200
250
300
300
AA 40
AA 41
modèle 38-40
Roue forte charge
à bandage caoutchouc, jante en aluminium
l2
l1
d1
MATIERE
d2
- Bandage en caoutchouc plein
élastique, noir, vulcanisé, 65° shore A,
haute routabilité.
- Corps de roue en aluminium injecté.
UTILISATION
- Grande résistance à la corrosion.
référence
Exemple de commande
38 - 400 - 100
38 - 400 - 125
38 - 400 - 125
38 - 400 - 140
38 - 400 - 150
38 - 400 - 150
38 - 400 - 160
38 - 400 - 160
38 - 400 - 160
38 - 400 - 180
38 - 400 - 180
38 - 400 - 200
38 - 400 - 200
38 - 400 - 250
38 - 400 - 250
d2
38 - 400 - 160 25
d1
d2
l1
l2
Charge (kg)
100
125
125
140
150
150
160
160
160
180
180
200
200
250
250
15
15
20
20
20
25
15
20
25
20
25
20
25
20
25
40
40
50
40
54
54
40
50
50
50
50
50
50
50
50
40
45
60
60
60
60
60
60
60
60
60
60
60
60
60
180
250
270
270
350
350
300
350
350
400
400
450
450
550
550
modèle 38-41
h1
MATIERE
pivotante
d1
d1
d2
l1
l7
d2
l5
l1
l3
Autre version
Platine 1
l2
l3
l2
l4
l5
l1
Roulette fixe
l7
- Roue en caoutchouc plein, élastique
- Monture en tôle d'acier emboutie
- Pour les montures pivotantes, fourche
et platine renforcées, axe de pivot
très robuste, double chemin de billes
dans le système de pivotement,
renforcé par quatre coupelles en acier
traité.
page AA 06).
- Frein avant pour les roulettes ø 250.
h1
l6
d2
Platine 2
l2
Roulette pivotante
référence
Exemple de commande
PIVOTANTE
38 - 411 - 127
FIXE
Sans frein
Avec frein arrière
d1
d2
h1
l1
l2
l3
38 - 411 - 100
38 - 411 - 101
38 - 411 - 125
38 - 411 - 126
38 - 411 - 127
38 - 411 - 150
38 - 411 - 160
38 - 411 - 180
38 - 411 - 200
38 - 411 - 250
38 - 412 - 100
38 - 412 - 101
38 - 412 - 125
38 - 412 - 126
38 - 412 - 127
38 - 412 - 150
38 - 412 - 160
38 - 412 - 180
38 - 412 - 200
38 - 412 - 250
100
100
125
125
125
150
160
180
200
250
9
11
9
11
11
11
11
11
11
11
140
140
165
165
170
197
202
223
245
295
85
110
85
110
110
110
110
110
110
110
100
140
100
140
140
140
140
140
140
140
80
105
80
105
105
105
105
105
105
105
l4
75
75
75
75
75
75
75
75
l5
l6
l7
Charge (kg)
Platine
Sans frein
60
80
60
80
80
80
80
80
80
80
45
45
45
45
55
65
65
67
70
82
40
40
40
40
50
54
50
50
50
50
180
180
250
250
270
350
350
400
450
550
1
2
1
2
2
2
2
2
2
2
38 - 417 - 100
AA 42
38 - 417 - 125
38 - 417 - 126
38 - 417 - 127
38 - 417 - 150
38 - 417 - 160
38 - 417 - 180
38 - 417 - 200
38 - 417 - 250
AA 43
modèle 38-42
pivotante ou fixe, à platine, monture renforcée
MATIERE
- Monture en acier mécano soudé.
- Pour les montures pivotantes,
renforcement par quatre coupelles
en acier traité, double chemin
de billes dans le système de pivotement, axe de pivotement soudé
très rigide.
- Frein avant assurant l'immobilisation
page AA 06).
h1
h1
l6
pivotante
d1
d1
Autre version
d2
l7
l4
l5
l1
l1
l3
d2
l2
l2
Roulette pivotante
Roulette fixe
référence
Exemple de commande
PIVOTANTE
38 - 422 - 250
FIXE
Sans frein
Avec frein avant
d1
d2
h1
l1
l2
l3
l4
l5
l6
l7
Charge (kg)
Sans frein
38 - 421 - 125
38 - 421 - 150
38 - 421 - 160
38 - 421 - 200
38 - 421 - 250
38 - 422 - 125
38 - 422 - 150
38 - 422 - 160
38 - 422 - 200
38 - 422 - 250
125
150
160
200
250
11
11
11
11
11
170
200
205
245
295
110
110
110
110
110
140
140
140
140
140
105
105
105
105
105
75
75
75
75
75
80
80
80
80
80
50
55
55
60
70
50
54
50
50
50
270
350
350
450
550
38 - 427 - 125
38 - 427 - 150
38 - 427 - 160
38 - 427 - 200
38 - 427 - 250
modèle 38-43
jumelée, pivotante ou fixe, à platine, monture renforcée
h1
h1
l6
pivotante
d1
d1
l1
l1
l3
l2
l4
l5
d2
l4
l5
Roulette pivotante
d2
l7
l3
l2
MATIERE
de pivotement, renforcé par quatre
coupelles en acier traité, axe de
pivotement soudé très rigide.
Roulette fixe
référence
38 - 437 - 100
Exemple de commande
Pivotante
d1
d2
h1
l1
l2
l3
l4
l5
l6
l7
Charge (kg)
Fixe
38 - 431 - 100
100
11
145
110
140
105
75
80
45
40
360
38 - 437 - 100
38 - 431 - 125
125
11
170
110
140
105
75
80
50
40
500
38 - 437 - 125
AA 44
AA 45
modèle 38-45
Roue forte charge
à bandage polyuréthane souple, jante en aluminium
MATIERE
l2
l1
d1
- Polyuréthane Softhane vert moulé,
75° shore A.
- Corps de roue en aluminium injecté.
- Moyeu à roulement à billes.
UTILISATION
d2
- Grand confort de roulage assuré par
la bande de roulement souple et
épaisse, non tachante et silencieuse.
- Elle protège les sols et amortit chocs
et vibrations.
- Très bonne résistance à l'usure,
aux coupures, aux entailles et
à l'arrachement.
- Température d'emploi de –20° C
à +70° C, à courte durée jusqu'à
+90° C.
référence
Exemple de commande
38 - 450 - 100
38 - 450 - 125
38 - 450 - 160
38 - 450 - 200
38 - 450 - 200
38 - 450 - 250
38 - 450 - 250
d2
38 - 450 - 200 20
d1
d2
l1
l2
Charge (kg)
100
125
160
200
200
250
250
15
15
20
20
25
20
25
40
40
50
50
50
50
50
40
45
60
60
60
60
60
300
350
550
700
700
800
800
modèle 38-46
h1
h1
l6
pivotante
d1
MATIERE
l1
d2
l5
l1
l7
Autre version
l2
l3
Platine 1
l2
l4
l5
l1
Roulette fixe
l7
- Roue en polyuréthane Softhane vert
moulé (38-45 page AA 45).
- Monture en tôle d'acier emboutie
et platine renforcées, axe de pivot très
robuste, double chemin de billes dans
le système de pivotement, renforcé
par quatre coupelles en acier traité.
page AA 06).
- Frein avant pour les roulettes ø 250.
d1
d2
l3
Platine 2
d2
l2
Roulette pivotante
référence
Exemple de commande
PIVOTANTE
38 - 461 - 160
FIXE
Sans frein
Avec frein arrière
d1
d2
h1
l1
l2
l3
38 - 461 - 100
38 - 461 - 101
38 - 461 - 125
38 - 461 - 126
38 - 461 - 160
38 - 461 - 200
38 - 461 - 250
38 - 462 - 100
38 - 462 - 101
38 - 462 - 125
38 - 462 - 126
38 - 462 - 160
38 - 462 - 200
38 - 462 - 250
100
100
125
125
160
200
250
9
11
9
11
11
11
11
140
140
165
165
202
245
295
85
110
85
110
110
110
110
100
140
100
140
140
140
140
80
105
80
105
105
105
105
l4
75
75
75
75
75
l5
l6
l7
Charge (kg)
Platine
Sans frein
60
80
60
80
80
80
80
45
45
45
45
65
70
82
40
40
40
40
50
50
50
300
300
350
350
550
700
800
1
2
1
2
2
2
2
38 - 467 - 100
AA 46
38 - 467 - 125
38 - 467 - 126
38 - 467 - 160
38 - 467 - 200
38 - 467 - 250
AA 47
modèle 38-50
Roue forte charge à bandage polyuréthane,
jante en aluminium
l2
l1
d1
MATIERE
d2
- Bandage en polyuréthane
Extrathane® moulé, 92° shore A,
non tachant, souple.
- Corps en aluminium injecté.
UTILISATION
à +70°C.
aux entailles et à l'arrachement.
- Corps de roue résistant à la corrosion.
référence
Exemple de commande
d1
38 - 500 - 80
38 - 500 - 100
38 - 500 - 101
38 - 500 - 125
38 - 500 - 127
38 - 500 - 140
38 - 500 - 150
38 - 500 - 160
38 - 500 - 180
38 - 500 - 200
38 - 500 - 201
38 - 500 - 250
80
100
100
125
125
140
150
160
180
200
200
250
d2
38 - 500 - 160 20
d2 d2 d2
l1
l2
Charge
(kg)
15
15
15
15
20
20
20
20
20
20
25
20
30
40
40
40
54
54
50
50
50
50
50
60
35
45
40
45
60
60
60
60
60
60
60
70
180
250
350
350
450
500
500
550
600
800
800
1000
25
25
modèle 38-51
Roulette forte charge pivotante ou fixe, à platine
h1
h1
l6
Monture 1
d1
d1
d2
l7
d2
Platine 1
l3
l2
d2
Autre version
l2
Roulette fixe
l4
l5
l1
- Roue à bandage en polyuréthane
Extrathane® brun moulé (38-50
page AA 47).
- Monture en tôle d’acier emboutie
- Frein avant assurant l’immobilisation
page AA 06).
l1
l5
l1
MATIERE
Monture 2
Détail des
montures pivotantes
Platine 2
l3
l2
Roulette pivotante
référence
Exemple de commande
PIVOTANTE
38 - 511 - 250
FIXE
Sans frein
Avec frein avant
d1
d2
h1
l1
l2
l3
38 - 511 - 80
38 - 511 - 100
38 - 511 - 125
38 - 511 - 127
38 - 511 - 160
38 - 511 - 200
38 - 512 - 80
38 - 512 - 100
38 - 512 - 125
38 - 512 - 127
38 - 512 - 160
38 - 512 - 200
80
100
125
125
160
200
9
9
9
11
11
11
110
130
155
170
202
245
85
85
85
110
110
110
100
100
100
140
140
140
80
80
80
105
105
105
l4
l5
l6
l7
75
75
75
60
60
60
80
80
80
40
45
48
55
63
65
30
40
40
54
50
50
Charge (kg) Monture
180
250
250
450
550
600
1
1
1
1
1
1
AA 48
Platine
Sans frein
1
1
1
2
2
2
38 - 517 - 80
38 - 517 - 100
38 - 517 - 125
38 - 517 - 127
38 - 517 - 160
38 - 517 - 200
AA 49
modèle 38-52
h1
h1
l6
pivotante
MATIERE
- Roue à bandage polyuréthane
Extrathane® brun, moulé (38-50
page AA 47).
- Pour les montures pivotantes,
renforcement par quatre coupelles
en acier traité, double chemin de
billes dans le système de pivotement,
axe de pivotement soudé très rigide.
page AA 06).
d1
d1
Autre version
l4
l5
l1
l7
l1
d2
d2
l3
l2
l2
Roulette pivotante
Roulette fixe
référence
Exemple de commande
PIVOTANTE
38 - 521 - 160
FIXE
Sans frein
Avec frein avant
d1
d2
h1
l1
l2
l3
l4
l5
l6
l7
Charge (kg)
Sans frein
38 - 521 - 125
38 - 521 - 150
38 - 521 - 160
38 - 521 - 200
38 - 521 - 250
38 - 522 - 125
38 - 522 - 150
38 - 522 - 160
38 - 522 - 200
38 - 522 - 250
125
150
160
200
250
11
11
11
11
11
170
200
205
245
295
110
110
110
110
110
140
140
140
140
140
105
105
105
105
105
75
75
75
75
75
80
80
80
80
80
50
55
55
60
70
54
50
50
50
60
450
500
550
800
1000
38 - 527 - 125
38 - 527 - 150
38 - 527 - 160
38 - 527 - 200
38 - 527 - 250
modèle 38-54
Roue forte charge
à bandage polyuréthane, jante en fonte
l2
l1
d1
MATIERE
d2
- Bandage en polyuréhane Extrathane®
brun, moulé, 92° shore A,
non tachant, souple.
- Roulement à billes, graisseur
à partir du ø 150.
- Corps en fonte grise, peint couleur
argent.
UTILISATION
à +70°C.
aux entailles et à l'arrachement.
référence
Exemple de commande
d1
38 - 540 - 100
38 - 540 - 101
38 - 540 - 125
38 - 540 - 126
38 - 540 - 150
38 - 540 - 160
38 - 540 - 175
38 - 540 - 177
38 - 540 - 200
38 - 540 - 201
38 - 540 - 250
38 - 540 - 251
38 - 540 - 252
100
100
125
125
150
160
175
175
200
200
250
250
250
d2
15
20
15
20
20
20
20
25
20
25
25
25
25
25
25
25
25
25
30
30
30
30
35
35
l1
l2
Charge
(kg)
40
50
40
50
50
50
50
80
50
80
60
80
50
40
60
45
60
60
60
60
80
60
90
70
90
60
350
450
450
550
700
750
800
1200
1000
1400
1350
1800
1100
d1
38 - 540 - 254
38 - 540 - 300
38 - 540 - 301
38 - 540 - 302
38 - 540 - 304
38 - 540 - 360
38 - 540 - 362
38 - 540 - 364
38 - 540 - 400
38 - 540 - 402
38 - 540 - 404
38 - 540 - 406
250
300
300
300
300
360
360
360
400
400
400
400
d2
40
30
25
30
35
35
40
40
35
40
40
50
35
AA 50
d2
38 - 540 - 126 20
l1
l2
Charge
(kg)
130
80
45
60
100
60
75
120
60
80
100
125
140
90
60
70
120
75
90
120
75
90
120
125
2700
2000
1200
1600
2500
1700
2200
3300
1900
2500
3100
4000
AA 51
modèle 38-55
Roulette forte charge pivotante ou fixe, à platine
h1
h1
l6
Détail de
la monture
pivotante
d1
d1
d2
l7
d2
Platine 1
l1
l3
l2
d2
l2
Autre version
Roulette fixe
l4
l5
l1
page AA 50).
- Monture en tôle d’acier emboutie
et platine renforcées, double chemin
de billes renforcé par des coupelles.
- Frein avant assurant l’immobilisation
page AA 06).
l5
l1
MATIERE
Platine 2
l3
l2
Roulette pivotante
référence
Exemple de commande
PIVOTANTE
38 - 557 - 160
FIXE
Sans frein
Avec frein avant
d1
d2
h1
l1
l2
l3
38 - 551 - 100
38 - 551 - 125
38 - 551 - 126
38 - 551 - 150
38 - 551 - 160
38 - 551 - 175
38 - 551 - 200
38 - 551 - 250
38 - 552 - 100
38 - 552 - 125
38 - 552 - 126
38 - 552 - 150
38 - 552 - 160
38 - 552 - 175
38 - 552 - 200
38 - 552 - 250
100
125
125
150
160
175
200
250
9
9
11
11
11
11
11
11
140
165
170
197
202
220
245
295
85
85
110
110
110
110
110
110
100
100
140
140
140
140
140
140
80
80
105
105
105
105
105
105
l4
l5
l6
l7
Charge (kg)
Platine
Sans frein
75
75
75
75
75
75
60
60
80
80
80
80
80
80
45
45
55
65
65
67
67
82
40
40
50
50
50
50
50
60
350
450
550
700
750
800
900
900
1
1
2
2
2
2
2
2
38 - 557 - 100
38 - 557 - 125
38 - 557 - 126
38 - 557 - 150
38 - 557 - 160
38 - 557 - 175
38 - 557 - 200
38 - 557 - 250
modèle 38-56
h1
h1
l6
MATIERE
pivotante
d1
d1
d2
Platine 1
l3
l2
Autre version
l1
l4
l5
l1
l7
d2
l2
Roulette fixe
l5
l1
l7
page AA 50).
- Monture très robuste en acier
mécano-soudé.
- Montures pivotantes avec butée
à billes et roulement à rouleaux
coniques dans le système de
pivotement, étanche à la poussière
et aux projections d'eau, axe
de pivotement soudé très rigide.
page AA 06).
d2
Platine 2
l3
l2
Roulette pivotante
référence
Exemple de commande
PIVOTANTE
38 - 562 - 302
FIXE
Sans frein
Avec frein avant
d1
d2
h1
l1
l2
l3
l4
l5
l6
l7
Charge (kg)
Platine
Sans frein
38 - 561 - 125
38 - 561 - 150
38 - 561 - 160
38 - 561 - 200
38 - 561 - 201
38 - 561 - 250
38 - 561 - 251
38 - 561 - 300
38 - 561 - 301
38 - 561 - 302
38 - 561 - 360
38 - 561 - 361
38 - 561 - 400
38 - 561 - 401
38 - 562 - 125
38 - 562 - 150
38 - 562 - 160
38 - 562 - 200
38 - 562 - 201
38 - 562 - 250
38 - 562 - 251
38 - 562 - 300
38 - 562 - 301
38 - 562 - 302
38 - 562 - 360
38 - 562 - 361
38 - 562 - 400
38 - 562 - 401
125
150
160
200
200
250
250
300
300
300
360
360
400
400
11
11
11
11
14
14
14
14
14
14
14
18
14
18
170
200
205
245
255
305
305
355
355
370
430
430
470
480
110
110
110
110
140
140
140
140
140
160
160
200
160
200
140
140
140
140
175
175
175
175
175
200
200
255
200
255
105
105
105
105
140
140
140
140
140
160
160
210
160
210
75
75
75
75
80
80
80
80
105
105
105
105
105
120
120
160
120
160
50
55
55
60
65
75
75
85
85
85
100
100
100
125
54
50
50
50
80
60
80
60
80
100
75
120
80
125
550
700
750
1000
1400
1350
1800
1600
2000
2500
2200
3300
2500
4000
1
1
1
1
2
2
2
2
2
2
2
2
2
2
38 - 567 - 125
38 - 567 - 150
38 - 567 - 160
38 - 567 - 200
38 - 567 - 201
38 - 567 - 250
38 - 567 - 251
38 - 567 - 300
38 - 567 - 301
38 - 567 - 302
38 - 567 - 360
38 - 567 - 361
38 - 567 - 400
38 - 567 - 401
AA 52
AA 53
modèle 38-57
jumelée, pivotante ou fixe, à platine, monture renforcée
h1
h1
l6
pivotante
d1
MATIERE
d1
l3
l2
l1
l3
l2
l1
l7
l4
l5
Roulette pivotante
d2
l4
l5
d2
- Roue en polyuréthane Extrathane®
brun, moulé, 92° Shore A.
- Corps de roue :
ø 75 : en acier
ø 100 : en aluminium injecté.
ø 125 : en fonte grise.
coupelles en acier traité, axe de
pivotement soudé très rigide.
Roulette fixe
référence
Exemple de commande
38 - 577 - 100
d1
d2
h1
l1
l2
l3
l4
l5
l6
l7
Charge (kg)
Fixe
38 - 571 - 75
75
11
123
110
140
105
75
80
40
40
500
38 - 577 - 75
38 - 571 - 100
100
11
145
110
140
105
75
80
45
40
600
38 - 577 - 100
38 - 571 - 125
125
11
170
110
140
105
75
80
50
40
800
38 - 577 - 125
Pivotante
modèle 38-58
jumelée, pivotante ou fixe, à platine,
monture renforcée
h1
h1
l6
d1
d1
l1
l7
l3
l2
MATIERE
l3
l2
l1
l4
l5
Roulette pivotante
d2
l4
l5
d2
- Roue en polyamide blanc naturel.
coupelles en acier traité, axe
de pivotement soudé très rigide.
pivotante
Roulette fixe
référence
38 - 581 - 125
Exemple de commande
d1
d2
h1
l1
l2
l3
l4
l5
l6
l7
Charge (kg)
Fixe
38 - 581 - 75
75
11
123
110
140
105
75
80
40
32
500
38 - 587 - 75
38 - 581 - 100
100
11
145
110
140
105
75
80
45
37
800
38 - 587 - 100
38 - 581 - 125
125
11
170
110
140
105
75
80
50
40
1200
38 - 587 - 125
Pivotante
AA 54
AA 55
modèle 38-90
Galet de guidage polyuréthane
l1
l2
d1
MATIERE
- Bandage en polyuréthane Extrathane®
- Roulement à billes DIN 625 graissé
à vie.
d2
UTILISATION
- Résiste à l'usure, aux entailles et
à l'arrachement.
- Non tachant, protège le sol,
silencieux,faible résistance
au roulement.
- Capacité de charge donnée pour
une vitesse de 1 m/s sans obstacle.
Exemple de commande
référence
d2
38 - 900 - 50
15
d1
d2
l1
l2
38 - 900 - 35
35
12
14
8
30
6001 2RS
38 - 900 - 36
36
10
13
9
30
6200 2RS
38 - 900 - 40
40
10
15
8
30
6000 2RS
38 - 900 - 41
40
10
20
9
35
6200 ZZ
Charge (kg) Type de roulement
38 - 900 - 45
45
15
17
11
50
6202 ZZ
38 - 900 - 50
50
10
15
9
45
6200 ZZ
38 - 900 - 50
50
12
15
12
55
6301 2RS
38 - 900 - 50
50
15
18
11
55
6202 ZZ
38 - 900 - 52
52
12
15
12
55
6301 2RS
38 - 900 - 60
60
17
20
12
70
6203 2RS
38 - 900 - 61
61
17
30
12
80
6203 2RS
38 - 900 - 62
62
20
15
12
65
6004 2RS
38 - 900 - 62
62
25
15
12
65
6005 2RS
38 - 900 - 70
70
25
20
15
95
6205 2RS
38 - 900 - 75
75
20
23
14
100
6204 2RS
modèle 38-91
Galet de guidage polyuréthane, corps acier
l1
l2
d1
MATIERE
- Bandage en polyuréthane Extrathane®
- Corps de roue en acier usiné
avec roulement à billes DIN 625
graissé à vie.
d2
UTILISATION
- Résiste à l'usure, aux entailles et
à l'arrachement.
- Non tachant, protège le sol,
silencieux,faible résistance
au roulement.
- Capacité de charge donnée pour
une vitesse de 1 m/s sans obstacle.
Exemple de commande
référence
d2
38 - 910 - 60
20
d1
d2
l1
l2
38 - 910 - 40
40
10
13
8
45
38 - 910 - 41
40
10
15
8
50
6000 2RS
38 - 910 - 42
40
10
20
8
70
6000 ZZ
38 - 910 - 50
50
10
15
8
65
6000 ZZ
38 - 910 - 50
50
17
18
10
80
6003 2RS
38 - 910 - 60
60
15
20
13
105
6302 ZZ
38 - 910 - 60
60
20
20
12
105
6004 2RS
38 - 910 - 68
68
15
20
13
115
6302 ZZ
38 - 910 - 70
70
25
25
15
155
6205 ZZ
38 - 910 - 80
80
25
25
15
170
6205 ZZ
38 - 910 - 90
90
25
25
15
185
6205 ZZ
38 - 910 - 100
100
25
25
15
215
6205 ZZ
38 - 910 - 110
110
25
25
15
230
6205 ZZ
38 - 910 - 120
120
25
25
15
240
6205 ZZ
38 - 910 - 125
125
25
25
15
245
6205 ZZ
Charge (kg) Type de roulement
6000 ZZ
AA 56

Roue à Bandage, Pivotante, à moyenne et Forte

Transcription

Documents pareils

PIAGGIO ZIP 50 2T – Fiche technique Moteur Monocylindre 2

télécharger la fiche technique au format pdf

Yamaha XG250 - Tricker (2005)

as PDF

Frein court

télécharger la fiche technique au format pdf

Service/Garantie Formula Disc Brakes

Yamaha XV125S - Virago (2000)
