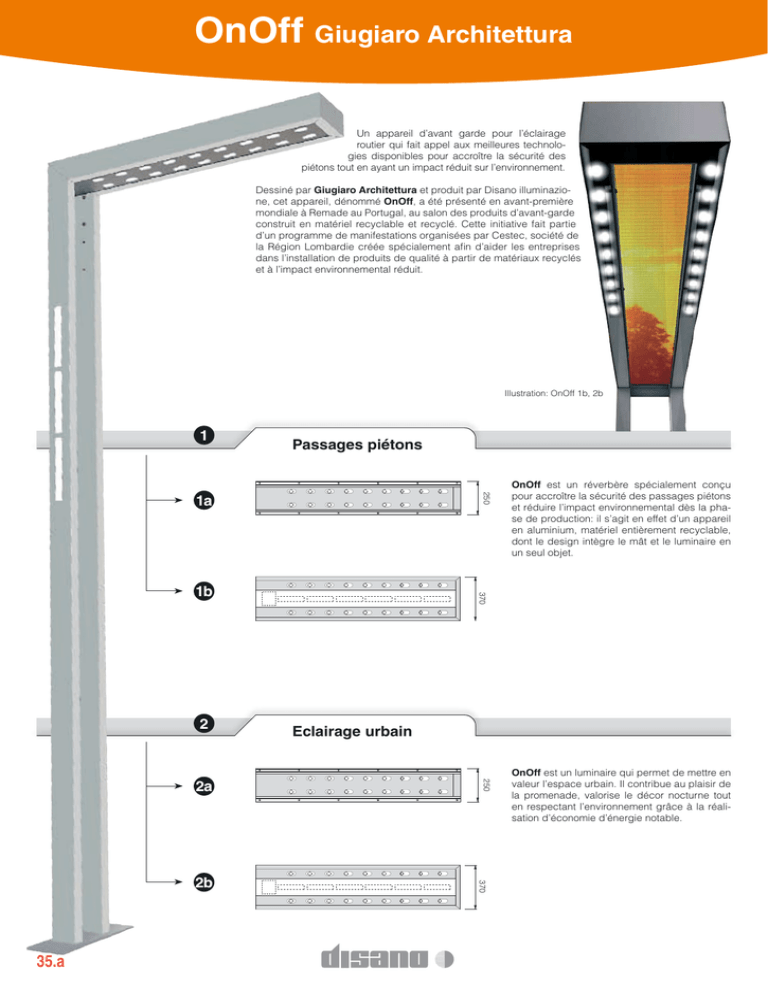

OnOff Giugiaro Architettura

OnOff Giugiaro Architettura
Un appareil d’avant garde pour l’éclairage
routier qui fait appel aux meilleures technologies disponibles pour accroître la sécurité des
piétons tout en ayant un impact réduit sur l’environnement.
Dessiné par Giugiaro Architettura et produit par Disano illuminazione, cet appareil, dénommé OnOff, a été présenté en avant-première
mondiale à Remade au Portugal, au salon des produits d’avant-garde
construit en matériel recyclable et recyclé. Cette initiative fait partie
d’un programme de manifestations organisées par Cestec, société de
la Région Lombardie créée spécialement afin d’aider les entreprises
dans l’installation de produits de qualité à partir de matériaux recyclés
et à l’impact environnemental réduit.
Illustration: OnOff 1b, 2b
1
Passages piétons
250
1a
2
35.a
370
2b
Eclairage urbain
250
2a
370
1b
OnOff est un réverbère spécialement conçu
pour accroître la sécurité des passages piétons
et réduire l’impact environnemental dès la phase de production: il s’agit en effet d’un appareil
en aluminium, matériel entièrement recyclable,
dont le design intègre le mât et le luminaire en
un seul objet.
OnOff est un luminaire qui permet de mettre en
valeur l’espace urbain. Il contribue au plaisir de
la promenade, valorise le décor nocturne tout
en respectant l’environnement grâce à la réalisation d’économie d’énergie notable.
OnOff Giugiaro Architettura
Module photovoltaique
Consom: 30W
L’installation photovoltaïque transforme l’énergie solaire en électricité grâce à l’emploi de
matériau semi-conducteur comme le silicium.
Le silicium est réduit en plaque pour créer la
cellule photovoltaïque.
PANNEAU PHOTOVOLTAIQUE
de 28 Cases en silicium Monocristallin,
Puissance totale 20Wp
Puissance de pic module photovoltaïque: 20v
Afin de calculer la puissance qu’un module est
en mesure de créer, l’unité de mesure utilisée
est le picowatt. Cela est la puissance qu’un module peut développer dans certaines conditions
déterminées (ex. Température= 25°C - radiation
1000W/m2 etc.)
Batteries
OnOff peut être alimenté de manière totalement
autonome sans avoir à être relié à une ligne
électrique. En l’absence de tout ensoleillement,
les batteries garantissent une autonomie de
certains jours.
N° 2 ACCUMULATEURS
Technologie HGL de 7.2 Ah/ 20 Hr 12 V
(Connexion en série pour obtenir 24 V)
Capacité batterie 14,5 Ah
N. cycles ON-OFF assistés batterie: 300
cycles
Regolatore
carica
Régulateur
de di
recharge
Batteria
Batteries
OnOff plugged
Version sans batterie, fonctionnant avec une alimentation de réseau de 230v.
36.a
OnOff Giugiaro Architettura
250
1400
OnOff:
120
120
Base:
utilise 18 Leds de 100lm/W avec possibilité de modifier le faisceau lumineux selon les
exigences. Economie d’énergie élevée pour une consommation de 30W.
en acier équipé d’une base et de tire-fonds. Regolatore di carica Ba
Batteria
200
Avec interrupteur
pour appel positionné latéralement.
Supporti LED 148
120
SEZIONE
SCALA 1 G-G
:5
18 LED - 100lmW
Caractéristiques
tecniques
4072
RÉVERBÈRE EN ALUMINIUM ANODISÉ H 4000 mm avec + bras 1400 mm
GROUPE OPTIQUE à 18 LED , 100lm chacun Versions disponibles équipé de:
12 lentil. 35mm de 8°;
1a 2a 6 lentil. 35mm de 30°
1b 2b 18 LED 35mm da 10°
300
45°
30°
10°
120
132
2 X drivers LED
Tension : 24 V
Puissance 17W chacune
Indice de protection: IP67
1400 de 28 Cases en silicium Monocristallin, puissance totale
PANNEAU PHOTOVOLTAIQUE
130
20Wp
N° 2 ACCUMULATEURS
Technologie HGL de 7.2 Ah/ 20 Hr 12 V (Connexion en série pour obtenir 24 V)
Capacité batterie 14,5 Ah SEZIONE J-J
Supporti LED SCALA 1 : 5
N. cycles ON-OFF assistés batterie: 300 cycles
Controller interne pour
la gestion d’énergie
La gestion de l’électricité se fait grâce à un controller électronique qui régule le flux énergétique entre module photovoltaïque, les batteries et les leds en assurant une gestion optimale
de chaque élément. Le réglage du controller se fait à l’usine selon la configuration led-batterie
choisie.
+
-
+
-
+
-
300
200
43
50
SEZIONE E-E
Illustration: vue éclatée
pour le montage du
corps éclairant
37.a
Illustration: aspect final
du luminaire
SCALA 1 : 5
Illustration: dimensions
support base avec tirefonds à enterrer.
300
200
113
120
20
OnOff Giugiaro Architettura
1400
132
132
Support LED
Supporti
LED orientées
inclinati
1400
GROUPE OPTIQUE à 18 LED, 100lm
chacun versions disponibles équipé de:
18 LED 35mm de 10°
130
10 °
2
120
2a pour eclairage urbain
10°
1a pour passages piétons
120
130
°
GROUPE OPTIQUE à 18 LED, 100lm
chacun versions disponibles équipé de:
12 lentilles 35mm de 8°
6 lentilles 35mm de 30°
Caractéristiques
d’eclaragisme
45
2
°
1
1
30
versions
1b pour passages piétons
2b pour eclairage urbain
Support LED
Supporti
LED orientées
inclinati
Les LEDs ont été orientées individuellement de
façon à obtenir une distribution lumineuse sélective pour l’éclairage des passages piétons
ou des espaces urbains.
Simulation
application
Illustration 1 et 2: simulations de l’éclairage sur un passage piétons (échelles
des couleurs et échelle de gris)
38.a
OnOff Giugiaro Architettura
versioni
1
1a 2a 1b 2b
Caractéristiques LED
GROUPE OPTIQUE à 18 LED, 100lm
chacun versions disponibles équipé de:
12 lentille 35mm de 8°
6 lentille 35mm de 30°
1a pour passages piétons
2a pour eclairage urbain
2
version 1a - 12 lentilles 35mm de 8°
et 6 lentilles 35mm de 30°
version 1b - vue frontale
version 2b - 18 LED 35mm de 10° chacune.
version 2b - vue frontale
GROUPE OPTIQUE à 18 LED, 100lm
chacun versions disponibles équipé de:
18 LED 35mm de 10°
1b pour passages piétons
2b pour eclairage urbain
39.a
