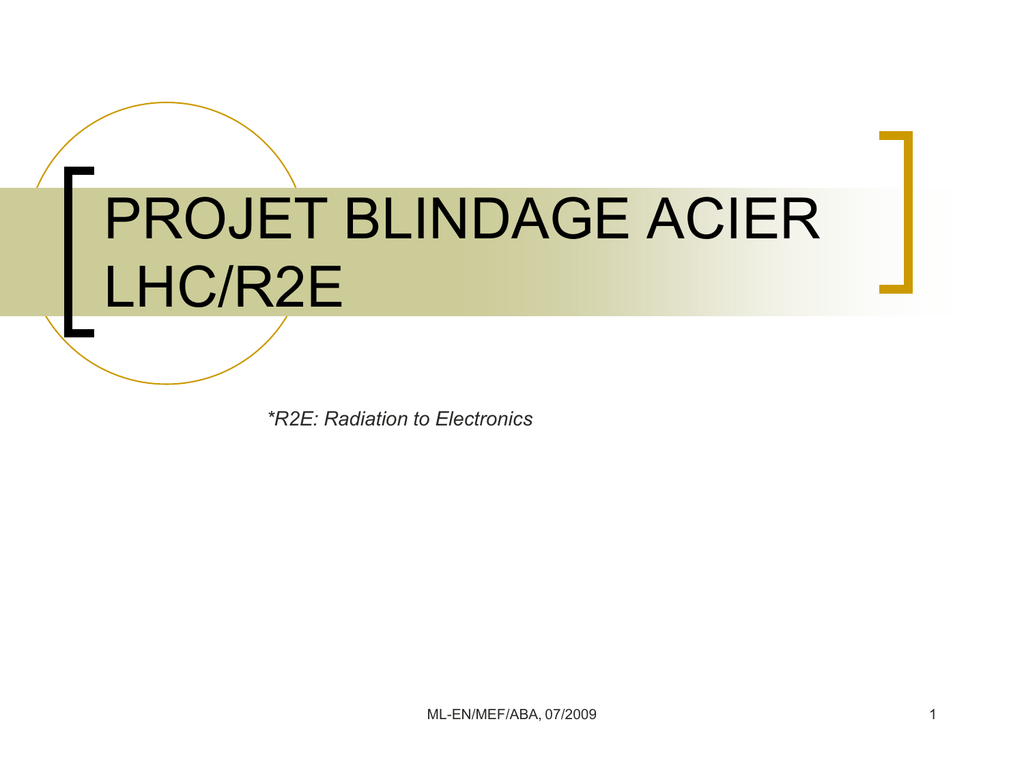

PROJET BLINDAGE ACIER
LHC/R2E
*R2E: Radiation to Electronics
ML-EN/MEF/ABA, 07/2009
1
Blindage US85

Installer un mur de blindage acier
(ép.400mm) sur toute la longueur de la safe
room avec retour.
ML-EN/MEF/ABA, 07/2009
2
Layout US85
ML-EN/MEF/ABA, 07/2009
3
Blindage safe room US85
ML-EN/MEF/ABA, 07/2009
4
Blindage UJ14,16


1/ Blinder la niche du blindage mobile LEP
(blindage acier ép.400mm).
2/ Installer un mur de blindage acier
(ép.400mm) contre le blindage précédent.
ML-EN/MEF/ABA, 07/2009
5
Layout UJ14
ML-EN/MEF/ABA, 07/2009
6
Bindage “niche” UJ14 et 16
ML-EN/MEF/ABA, 07/2009
7
Blindage UJ14 et 16 coté
machine
ML-EN/MEF/ABA, 07/2009
8
Blindage RR13,17-RR53,57


1/ Remplacer (?) le blindage béton par un blindage
acier (ép.400mm).
2/ OU/ET (?)Installer un blindage acier (ép.400mm)
contre précédent avec des retours (comme photo
P7).
ML-EN/MEF/ABA, 07/2009
9
Layout RR13
ML-EN/MEF/ABA, 07/2009
10
Layout RR57
ML-EN/MEF/ABA, 07/2009
11
Blindage acier remplace blindage
beton RR13,17,53 et 57
ML-EN/MEF/ABA, 07/2009
12
Blindage supplémentaire coté
machine RR13,17,53,57.
ML-EN/MEF/ABA, 07/2009
13
Synthèse des blocs
ML-EN/MEF/ABA, 07/2009
