Notice utilisation

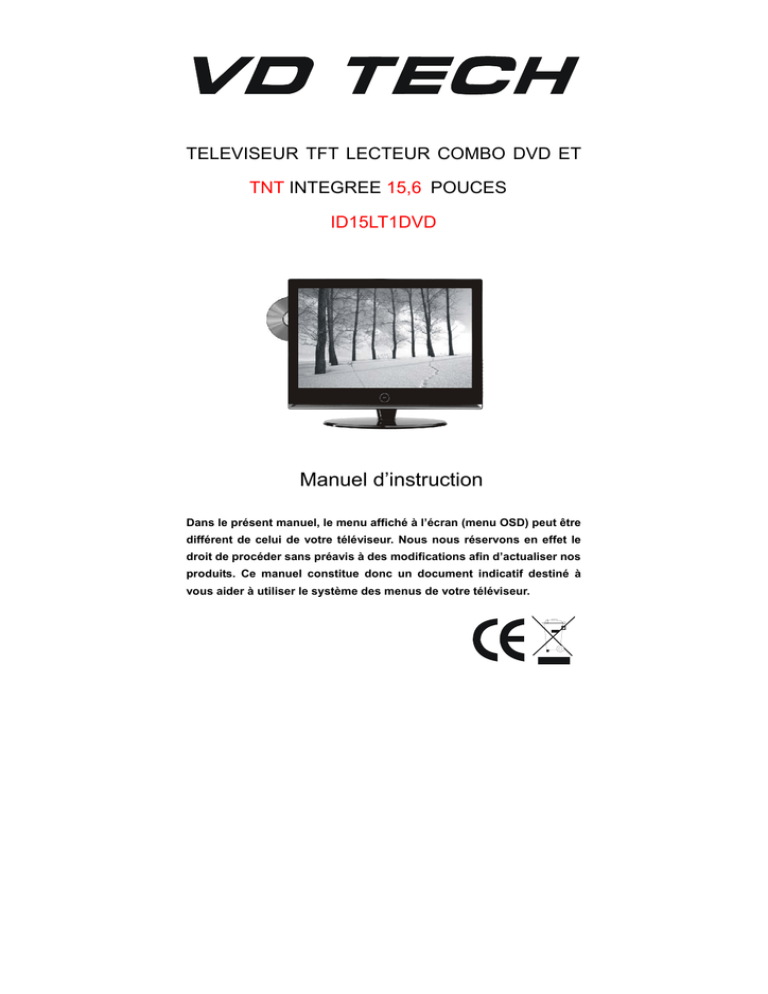

TELEVISEUR TFT LECTEUR COMBO DVD ET
TNT INTEGREE 15,6 POUCES
ID15LT1DVD
Manuel d’instruction
Dans le présent manuel, le menu affiché à l’écran (menu OSD) peut être
différent de celui de votre téléviseur. Nous nous réservons en effet le
droit de procéder sans préavis à des modifications afin d’actualiser nos
produits. Ce manuel constitue donc un document indicatif destiné à
vous aider à utiliser le système des menus de votre téléviseur.
Chers clients
Nous vous remercions d’avoir acheté ce téléviseur/moniteur TFT-LCD. Nous
vous recommandons vivement de lire attentivement les instructions de
sécurité et d’utilisation avant de l’utiliser. RESPECTER LES INSTRUCTIONS
ET LES AVERTISSEMENTS apposés sur votre appareil ou figurant dans le
présent manuel.
Informations de sécurité
__________________________________________________
Remarque :
Avant de connecter le cordon d’alimentation à la prise secteur CC, vérifier
que la tension figurant sur l’adaptateur correspond à la tension du secteur.
En cas de doute sur la tension secteur, renseignez-vous auprès de
votre fournisseur d’électricité.
Attention :
Pour éviter les risques d’électrocution, ne jamais toucher l’intérieur du
téléviseur/moniteur LCD. Seuls des techniciens qualifiés doivent ouvrir le
boîtier du téléviseur/moniteur LCD.
Avertissement :
Ne jamais neutraliser la fiche de terre du cordon d’alimentation. Cette prise
avec mise à la terre comporte deux fiches principales et une troisième fiche
de mise à la terre. Cette dernière est indispensable pour assurer la sécurité
de l’appareil. Si la prise ne s’adapte pas à votre installation, demander à un
électricien de remplacer la prise secteur obsolète. Ne jamais modifier la
prise !
Pour réduire le risque d’incendie ou d’électrocution, ainsi que des
interférences gênantes, n’utiliser que les accessoires recommandés.
1
Précautions
________________________________________________________
Lire attentivement les précautions ci-dessous avant de faire fonctionner
l’appareil.
Protection du cordon d’alimentation :
1.
Ne jamais utiliser le téléviseur/moniteur LCD si le cordon d’alimentation
est endommagé. Ne jamais rien mettre sur le cordon d’alimentation et
ne pas le disposer dans un lieu où les gens risquent de trébucher
dessus.
2.
Pour déconnecter le téléviseur/moniteur LCD d’une prise secteur, la
débrancher en saisissant la fiche et non le cordon d’alimentation.
3.
Installer le téléviseur/moniteur LCD près d’une prise secteur facilement
accessible.
4.
Le câble d’alimentation/dispositif de déconnexion doit rester facile à
manipuler/déconnecter.
Emplacement :
1.
Utiliser l’appareil uniquement avec le meuble à roulettes, l’étagère, le
tripode, le support mural ou la table spécifiés par le fabricant ou vendus
avec l’appareil.
2.
Manipuler et déplacer la combinaison support/appareil avec précautions.
Les arrêts rapides, efforts excessifs ou surfaces irrégulières peuvent
faire basculer l’appareil et son support.
3.
Ne jamais placer le téléviseur/moniteur LCD dans un endroit exposé à la
lumière solaire directe, présentant des températures ou des taux
d’humidité élevés ou dans des lieux à forte densité de poussière, tous
ces facteurs pouvant entraîner la détérioration des parties internes du
téléviseur/moniteur LCD.
4.
Placer le téléviseur/moniteur LCD sur une surface solide et le traiter
soigneusement. L’écran est fait d’une épaisseur de verre mince avec
une bordure en plastique qui peut être endommagée par une chute, un
choc ou une rayure.
2
Si l’appareil n’est pas utilisé pendant une certaine période :
Débrancher le téléviseur/moniteur LCD lorsqu’il n’est pas utilisé pendant une
période prolongée.
Objets étrangers :
Ne jamais insérer un objet étranger dans les trous du boîtier du
téléviseur/moniteur LCD sous peine de risques d’électrocution.
Tenir l’appareil
magnétiques :
1.
à
l’écart
de
l’eau
ou
des
champs
Ne pas exposer le téléviseur/moniteur LCD à la pluie ni l’utiliser près
d’une source d’eau. Si le téléviseur/moniteur LCD est mouillé, le
débrancher et contacter immédiatement un représentant agréé.
2.
Ne pas nettoyer la surface de l’écran avec des solvants de type cétone,
alcool éthylique, toluène, acide, méthyle ou chlorures qui peuvent
détériorer l’écran.
3.
Tenir l’appareil éloigné des vases, éviers, lavabos,
etc. Tout
déversement de liquide à l’intérieur de l’appareil peut entraîner de
graves détériorations.
4.
Ne pas placer d’objets magnétiques près du téléviseur/moniteur LCD.
Empilement :
Des ouïes et ouvertures sont ménagées dans le téléviseur/moniteur LCD
pour assurer sa ventilation. Pour éviter tout risque de surchauffe, ces ouïes et
ouvertures ne doivent pas être bloquées ni couvertes. Ne jamais utiliser
l’appareil sur un lit, un sofa, un tapis ou sur une autre surface irrégulière sous
peine de bloquer la ventilation de la partie basse de l’appareil. Si le
téléviseur/moniteur LCD est installé dans une bibliothèque ou dans un autre
meuble confiné, prévoir des dégagements suffisants pour la ventilation.
3
Entretien :
1.
Si le téléviseur/moniteur LCD ne fonctionne pas normalement – en
particulier, s’il émet des bruits inhabituels ou des odeurs suspectes – le
débrancher immédiatement et contacter un représentant ou un centre
d’entretien agréé.
2.
Débrancher le téléviseur/moniteur LCD de la prise secteur avant toute
3.
S’assurer que les techniciens d’entretien utilisent des pièces de
opération d’entretien.
rechange autorisées ou leurs équivalents. Les pièces non autorisées
peuvent
entraîner,
entre
autres,
des
risques
d’incendie
ou
d’électrocution.
4.
Après toute opération d’entretien ou de réparation, vérifier que le
technicien de service effectue les contrôles de sécurité nécessaires pour
certifier que le téléviseur/moniteur TFT LCD est en bon état de marche.
4
Déballage
___________________________________________
S’assurer que les éléments suivants sont inclus dans le colis du
téléviseur/moniteur LCD. Si l’un de ces éléments est absent,
contacter le revendeur.
Téléviseur/moniteur TFT LCD
Télécommande
Manuel d’utilisation
Adaptateur CC
Cordon d’alimentation
Câble RCA
Car Cord（Optional）
5
I.
Vue du téléviseur/moniteur
Vue de l’avant
2
1
Vue de l’arrière
1. Capteur infrarouge
13.
Prise HDMI
2. Interrupteur marche/arrêt & voyant lumineux
14.
Prise d’entrée VGA
3. Bouton de lecture/pause du lecteur DVD
15.
Prise d’entrée PC audio
4. DVD arrêt de lecture
16.
Prise d’entrée Péritel
5. Bouton d’ouverture/fermeture du lecteur DVD
17.
Prise de sortie coaxiale
7. CH+/ touche de navigation vers le haut
18.
Prise d’entrée Vidéo
8. CH- / touche de navigation vers le bas
19.
Prise d’entrée Audio (droite)
9. VOL+/ touche de navigation vers la droit
20.
Prise d’entrée Audio (gauche)
10. VOL-/ touche de navigation vers la gauche
21.
Prise d’antenne TVRF
11. Touche de menu
22.
Écouteurs
12. Prise d’entrée CC/prise de raccordement au
23. Fente d’insertion du DVD
6. Bouton de basculement entre les sources TV/AV
véhicule
du lecteur DVD
24. USB
Remarque : La prise USB située sur le côté du téléviseur
est uniquement destinée à la mise à niveau du logiciel de réception TNT.
6
II. Guide de référence de la télécommande
(1) Fonction de la télécommande
7
1. Bouton STANDBY (veille) de l’unité
25.Répéter la lecture du disque ou
2.Touches numériques 0-9
afficher le thème correspondant au
3.Bouton -/--
bouton jaune du télétexte.
4. Bouton APPARENCE pour afficher la
26.Répéter la lecture A-B du disque ou
taille de l’écran LCD.
afficher le thème correspondant au
5.Bouton d’augmentation du volume
bouton bleu du télétexte.
6. Affichage des informations de la chaîne
27. Bouton D.DISP
7.Bouton de diminution du volume
28. Fonction Goto (Aller vers) du DVD.
8.
29. Pour révéler ou masquer les mots
bouton de navigation
9.Bouton ENTRÉE
cachés en mode télétexte ou
10.
sélectionner un angle de lecture
11.
différent du DVD.
12.Menu OSD (affichage à l’écran) du téléviseur
30. Accéder aux pages sous-codées en
LCD
mode télétexte ou sélectionner la
13.Sélection des différents modes vidéo
fonction de zoom du DVD
14.Affichage de la source d’ENTRÉE
31. Sélectionner la langue
15.Source DTV : pour accéder à la chaîne
du programme en mode DTV ou les
favorite suivante ou arrêter la lecture du DVD.
16. Afficher le menu FAV en mode DTV ou l
canaux audio DVD
32. Pour activer les dialogues au bas de
ire le DVD/marquer une pause.
l’écran.
17. Marquer un temps d’arrêt ou suspendre
33. Afficher le menu EPG DTV.
l’affichage de la page en cours en mode 34. DTV source : accéder à la chaîne
télétexte, passer au chapitre suivant ou avancer
favorite suivante ou modifier
la lecture du DVD en sautant des chapitres.
la vitesse de lecture du DVD.
18. Passer en mode télétexte, relire le programme 35. Sélection de la durée de mise en
en cours à partir du chapitre précédent ou lire le
DVD en revenant en arrière.
veille de l’unité.
36. Sélection de différents modes de son
19. Modifier la taille de l’affichage en mode télétexte 37. Bouton SORTIE ou configuration du
ou lire le DVD en utilisant l’option avance rapide.
20. Afficher la page d’index en mode télétexte ou l
ire le DVD en utilisant l’option retour rapide.
menu DVD
38.
39. Sélectionner la chaîne précédente
21.Bouton D.MENU
40. Sélectionner la chaîne suivante
22.Afficher le menu des titres du DVD
41. Sélectionner la fonction NICAM
23.Sélectionner la lecture du programme du DVD
42. Revenir à la chaîne
ou afficher le thème correspondant au bouton
visionnée précédemment
43. Bouton MUET
rouge du télétexte
24.Afficher le thème correspondant au bouton vert 44. Éjecter le disque en mode DVD ou
du télétexte Ou la fonction INTRO en mode
sélectionner le réglage automatique
DVD.
en mode PC VGA.
8
(2) Installation des piles de la télécommande et précautions à
prendre
Remplacer les piles comme indiqué ci-dessous :
Nécessite une paire de piles AAA.
1.
Ouvrir le couvercle de la batterie comme indiqué ci-dessous :
2.
Installer les piles dans le logement.
3.
Fermer le couvercle de la batterie.
Attention :
1. Tenir les piles hors de la portée des enfants.
2. Ne pas essayer de recharger, court-circuiter, démonter, chauffer ou jeter
les piles au feu.
3. Toujours remplacer les deux piles en même temps. Ne jamais mélanger
des piles neuves et anciennes ou des piles de type différent.
4. Si la télécommande n’est pas utilisée pendant une période de temps
prolongée, retirer les piles pour éviter les risques de fuite et de corrosion.
Remarques :
1.
Ne pas laisser tomber, causer de chocs ou marcher sur la
télécommande.
2.
Ne pas mettre d’eau sur la télécommande.
3.
Ne pas utiliser, en même temps, la télécommande d’un
9
autre équipement.
4.
Si le téléviseur ne fonctionne pas à l’aide de la télécommande, même à
faible distance, il convient de changer les piles.
Se reporter à l’étiquette au dos de la télécommande pour les instructions
de remplacement des piles.
III. Installation et connexion
Connecter le téléviseur/moniteur LCD
DVD or VCR
1.
Relier la source TVRF au port d’antenne. Signal TVRF incluant :
antenne réceptrice / TV satellite / réseau CATV. Vous pouvez utiliser un
câble coaxial de 75 Ω pour connecter l’antenne externe.
Connexion de l’antenne externe :
Utiliser une fiche de câble coaxial 75 Ω ou un convertisseur
d’impédance 300-75Ω pour brancher la borne d’entrée de l’antenne à
l’arrière de l’armoire.
Antenne VHF
Antenne UHF
Câble coaxial 75Ω
Borne d’entrée de
l’antenne
Mélangeur
Fiche d’antenne coaxiale
Jack d’antenne
Câble coaxial 75Ω
10
2.
Connecter les sources audio (y compris DVD, VCDR, CAMESCOPE et
PC) aux jacks d’entrée AUDIO appropriées ‘L’ (gauche) et ‘R’ (droite).
3.
Connecter la source vidéo à la jack VIDEO au moyen d’un câble RCA.
4.
Si la source vidéo a une jack de sortie SCART, vous pouvez connecter
le signal au moniteur au moyen du câble SCART.
5.
Raccorder l’alimentation CA à l’adaptateur CC, puis connecter la fiche
6.
Quand l’écran LCD est utilisé comme écran d’ordinateur, connecter le
jack d’entrée 12V du moniteur à sa fiche jack de sortie CC.
PC à la fiche VGA du moniteur au moyen du câble approprié.
7.
Si la source vidéo a une jack de sortie HDMI, le signal peut être envoyé
au moniteur au moyen d’un câble HDMI.
8.
Si la source vidéo a une prise de sortie coaxiale, vous pouvez connecter
le signal au moniteur au moyen d’un câble.
IV. Utilisation de l’écran du téléviseur/moniteur
(1) Utilisation de base
1.
Appuyer sur la touche POWER de l’appareil ou sur la touche STANDBY
de la télécommande pour mettre l’appareil sous tension, le voyant
indicateur apparaît en bleu. Appuyer sur les touches POWER ou
STANDBY à nouveau pour couper l’alimentation et le voyant apparaît en
rouge.
2.
Les réglages de l’image, du son, de la dernière chaîne visionnée sont
mémorisés avant l’arrêt du téléviseur. A la remise sous tension, l’appareil
reprend les réglages utilisés précédemment.
3.
Appuyer sur les touches VOL- ou VOL+ pour ajuster le volume de sortie.
Appuyer sur la touche VOL- de façon répétée pour diminuer le volume,
de même sur la touche VOL+ pour augmenter le volume de 0 à 100.
(2) Visualiser les programmes TV.
1.
Appuyer sur la touche INPUT de la télécommande pour sélectionner le
mode TV. La chaîne ‘1’ apparaît dans le coin supérieur droit une fois la
recherche de canaux effectués. Appuyer sur les touches CH- ou CH+
pour sélectionner la chaîne précédente ou la chaîne suivante, ou sur les
touches 0-9 pour entrer directement un numéro de chaîne, ou appuyer
11
sur la touche -/-- jusqu’à ce que l’écran affiche ‘-‘ ou ‘- -‘, puis utiliser les
touches numériques 0-9 pour entrer un numéro de chaîne de 1 à 200.
2.
Appuyer sur la touche
de la télécommande pour basculer entre la
3.
Appuyer sur la touche PMODE de façon répétée pour parcourir les
chaîne actuelle et la chaîne précédemment sélectionnée.
différents modes d’image vidéo parmi les 5 types ci-dessous
JEU
PERSONNALISE
CINEMA
MOYEN
4.
STANDARD
Appuyer sur la touche SMODE pour parcourir de façon répétée les
modes son disponibles parmi les 5 types ci-dessous :
PERSONNALISE
STANDARD
CINEMA
5.
MUSIQUE
VOIX
Appuyer sur la touche MUTE pour couper la sortie son, appuyer à
nouveau sur cette touche pour remettre le son.
6.
Appuyer sur la touche DISPLAY pour afficher les programmes TV
prédéfinis.
7.
Appuyer sur la touche ASPECT pour parcourir de façon répétée les
différents écrans LCD disponibles parmi les 5 types ci-dessous :
PLEIN ECRAN
4:3
14:9
ZOOM
AUTO
Remarque :
Le format d’image disponible peut varier en fonction des différentes
sources d’entrée.
8.
Appuyer sur la touche SLEEP pour parcourir de façon cyclique les
différents délais de mise en veille :
OFF
15Min
120Min.
30Min.
45Min
90Min.
105Min.
12
60Min
75Min
(3) Visualiser les sources de signal
AV (DVD/VCR/CAMESCOPE)
Appuyer sur la touche INPUT de la télécommande,
le menu ci-contre apparaît à l’écran :
sélectionner l’entrée appropriée pour capter le
signal AV. Appuyer sur les touche
ou
pour
sélectionner la source puis appuyer sur la touche
DTV
TV
DVD
AV
SCART
HDMI
PC
► pour confirmer la sélection.
Remarque :
Lorsqu’aucun disque n’est inséré dans le lecteur DVD, si vous
souhaitez passer du mode DVD au mode TV, attendez quelques
secondes jusqu’à ce que l’écran LCD affiche "NO MEDIA".
(4) Visualiser le programme TELETEXTE
(Si le téléviseur est doté de cette option)
1.
Appuyer sur la touche INPUT pour sélectionner le mode TV. Puis
appuyer sur les touches CH- ou CH+ de la télécommande pour
sélectionner la chaîne TV et capter le signal d’image du TELETEXTE.
(Consulter la 4e partie du Chapitre V pour exécuter la recherche de
canaux TV).
2.
Appuyer sur les touches CH- ou CH+ pour sélectionner la page
précédente ou la page suivante ; utiliser les touches numériques 0-9 et
la touche -/- - pour entrer un numéro de page.
3.
Se reporter au chapitre ‘Guide de référence de la télécommande’ pour
les autres fonctions des touches TELETEXTE.
TEXT
Appuyer sur la touche TEXT pour passer en mode TEXTE. Appuyer à
nouveau sur cette touche pour revenir à la chaîne en cours de visionnage.
Entrée en mode affichage d’image
Exit
HOLD
Appuyer sur cette touche pour cesser de passer à la page suivante, le
symbole de maintien apparaît dans le coin supérieur gauche de l’écran.
13
Appuyer à nouveau sur cette touche pour annuler l’opération.
INDEX
Appuyer sur cette touche pour aller à la page INDEX.
SIZE
Appuyer sur cette touche pour agrandir le texte apparaissant à l’écran du
télétexte, une moitié de page peut alors être affichée à l’écran.
Appuyer à nouveau sur cette touche pour visualiser la seconde moitié de la
page.
Appuyer une troisième fois sur la touche pour revenir à l’affichage normal de
la page.
REVEAL
Appuyer sur cette touche pour révéler les informations annulées.
Appuyer à nouveau sur cette touche pour les faire disparaître.
SUBPAGE
Appuyer sur cette touche pour sélectionner la sous-page, le symbole de
sous-page apparaît dans le coin supérieur gauche de l’écran. Entrer le
numéro de la sous-page et utiliser les touches numériques dans le format
0001 pour la sous-page 1. Le télétexte recherche alors la sous-page.
TOUCHES DE COULEUR ROUGE/VERT/JAUNE/BLEU
Ces 4 touches de couleur permettent d’accéder directement à la page
correspondante affichée dans la partie basse de l’écran de télétexte.
(5) Ecran PC
Appuyer sur la touche INPUT pour sélectionner le mode entrée VGA (PC
vers TV). Une indication ‘PC’ apparaît dans le coin supérieur droit du
moniteur. L’appareil possède une jack VGA pour ordinateur normal. Après
connexion du moniteur avec un PC au moyen de cette jack, l’appareil peut
être utilisé comme écran pour le PC.
V. Configuration et Réglages du Menu
Remarque :
Dans le présent manuel, le menu affiché à l’écran peut différer de celui
réellement présent sur le téléviseur sans notification parce que le
14
présent manuel ne constitue qu’une aide au réglage de votre téléviseur.
Certaines fonctionnalités du menu peuvent ne pas être disponibles
selon le type de signal d’entrée.
1. REGLAGE DE L’IMAGE
Appuyer sur la touche LCD MENU de la télécommande puis appuyer sur les
touches
ou
pour sélectionner le MENU REGLAGE IMAGE comme
indiqué dans l’image ci-dessous :
Dans ce menu, l’icône de réglage de l’IMAGE
est encadrée.
(1). Mode de l’image
Appuyer sur les touches
touches
ou
ou
pour déplacer le curseur, puis utiliser les
pour sélectionner l’effet proposé :
Personnalisé/Standard/Cinéma/Moyen/Jeu
(2). Luminosité
touches
ou
ou
pour effectuer le réglage.
REMARQUE : ce réglage n’est disponible qu’en mode Personnalisé.
(3). Contraste
touches
ou
ou
(4). Couleur
touches
ou
ou
pour régler la saturation de la couleur.
15
(5). Netteté
touches
ou
ou
(6).Teinte
touches
ou
ou
pour régler la teinte si votre système est à la norme
NTSC.
(7). Température de la couleur
touches
ou
ou
pour choisir entre les différents effets de température
Normal/Chaud/Froid
REMARQUE : ce réglage n’est disponible qu’en mode PC VGA.
Une fois les réglages effectués, appuyer sur la touche LCD MENU pour
revenir au menu racine ou appuyer sur la touche EXIT pour sortir directement
du menu réglage.
2. REGLAGE DU SON
touches
ou
pour sélectionner MENU REGLAGE SON comme
16
Dans ce menu, l’icône de réglage du SON
est encadrée.
(1). Mode du son
touches
ou
ou
pour choisir entre les différents effets sonores :
Personnalisé/Standard/Musique/Voix/Cinéma.
(2).Graves
touches
ou
ou
pour augmenter ou diminuer le niveau des sons graves.
(3).Aigus
touches
ou
ou
pour augmenter ou diminuer le niveau des sons aigus
(4).Balance
touches
ou
ou
pour régler le niveau de sortie du haut-parleur droit et
gauche.
Une fois les réglages effectués, appuyer sur la touche LCD MENU pour
revenir au menu racine ou appuyer sur la touche EXIT pour sortir directement
du menu réglage.
3. REGLAGE DES FONCTIONS
touches
ou
pour sélectionner MENU REGLAGE FONCTIONS comme
17
Dans ce menu, l’icône de réglage des FONCTIONS
est encadrée.
(1). Langue
touches
ou
ou
pour sélectionner la langue de l’affichage
(2). Taille de l’image
touches
ou
ou
pour sélectionner la meilleure taille d’écran LCD selon
vos critères d’affichage.
REMARQUE : la taille disponible peut différer selon la source d’entrée.
(3). Codage
touches
ou
ou
pour sélectionner le codage souhaité.
(4). Veille
touches
ou
ou
pour régler le délai avant la mise en veille automatique du
téléviseur.
(5). Durée de l’affichage
touches
ou
ou
pour sélectionner la durée de l’affichage des informations
à l’écran.
18
(6). Fonds bleu
touches
ou
ou
pour activer/désactiver. Activé, le fonds bleu s’affiche en
cas d’absence de signal ou de signal faible.
(7). Remise à zéro.
touche
ou
pour déplacer le curseur, puis utiliser la
pour revenir aux réglages d’usine.
(8). Contrôle parental
touche
ou
pour accéder au menu de Contrôle parental.
a. Contrôle parental
touches
ou
ou
pour activer/désactiver ce réglage. Saisir le mot de passe
lorsque le contrôle parental est activé, le mot de passe par défaut est
« 0000 ».
b. Contrôle parental activé
Cette fonctionnalité vous permet de verrouiller la touche ou le bouton du
téléviseur afin que les enfants ne puissent pas changer accidentellement vos
préférences d’affichage. Appuyer sur les touches
curseur, puis utiliser les touches
ou
c. Modification du code
19
ou
pour déplacer le
pour activer/désactiver.
Saisir l’ancien mot de passe (0000) à l’aide du pavé numérique, puis saisir le
nouveau mot de passe puis appuyer sur la touche ENTER une nouvelle fois
pour confirmer la configuration du nouveau mot de passe.
(9). Première Installation
touche
ou
pour accéder au menu de première installation comme indiqué
dans l’image ci-dessous :
a. Pays
touches
ou
ou
pour choisir le pays.
20
b. Langue
touches
ou
ou
pour choisir la langue.
c. Suppression des chaînes
touches
ou
ou
pour supprimer toutes les chaînes
d. Recherche des chaînes
touches
ou
ou
pour lancer la recherche des chaînes.
Une fois les réglages précédents effectués, utiliser les touches
ou
ou
et
pour déplacer le curseur sur OUI ou NON, puis appuyer sur la
touche ENTER pour confirmer ou annuler cette sélection. Si vous choisissez
d’annuler la première installation, le téléviseur vous demandera si vous
souhaitez effectuer cette opération la prochaine fois comme indiqué dans
l’image ci-dessous :
4. CONFIGURATION DU TELEVISEUR
A. UNIQUEMENT POUR LE SIGNAL ANALOGIQUE
Dans le cas d’un signal analogique, appuyer sur la touche LCD MENU de la
télécommande, puis appuyer sur les touches
21
ou
pour sélectionner
MENU REGLAGE RECHERCHE comme indiqué dans l’image ci-dessous :
Dans ce menu, l’icône de réglage de la RECHERCHE
est encadrée.
(1). Pays
touches
ou
ou
(2). Recherche automatique
touche
ou
pour accéder au menu de recherche automatique comme indiqué
Ensuite utiliser les touches
ou
pour sélectionner OUI ou NON puis
appuyer sur ENTER et lancer la recherche automatique.
(3). Recherche manuelle
ou
22
touche
pour accéder au menu de recherche manuelle comme indiqué
a. Chaîne
touches
ou
ou
pour sélectionner la chaîne suivante ou précédente.
b. Système audio
touches
ou
ou
pour sélectionner un système audio.
c. Système de couleur
touches
ou
ou
pour sélectionner un système de couleur.
d. Réglages fins
Cette fonctionnalité vous permet de régler les chaînes de mauvaise qualité à
cause d’un signal défaillant ou faible. Certaines chaines ne peuvent pas être
mieux réglées. Appuyer sur les touches
puis utiliser les touches
ou
ou
pour déplacer le curseur,
pour sélectionner Réglages fins (AFT) :
Activé/désactivé.
e. Recherche manuelle
Cette fonctionnalité vous permet de sélectionner la fréquence des chaînes
une par une à l’aide des touches
ou
.
(4). Edition des chaînes.
Cette fonctionnalité vous permet de classer les chaînes selon vos
23
préférences.
touche
ou
pour accéder au menu d’édition des chaînes comme indiqué dans
a. Favoris
ou
pour placer le curseur sur la chaîne
sélectionnée puis appuyer sur la touche verte, un point ● s’affichera, cela
signifie que cette chaîne fait partie de vos favoris ; Appuyer une nouvelle fois
sur la touche verte, le point ● disparaîtra, cela signifie que vous avez retiré
la chaîne de vos favoris.
b. Omission
ou
sélectionnée puis appuyer sur la touche jaune, un point ● s’affichera, cela
signifie que cette chaîne est omise et n’a pas été recherchée. Appuyer une
nouvelle fois sur la touche jaune, le point ● disparaîtra, cela signifie que
vous avez désactivé l’omission de la chaîne.
c. Verrouillage
ou
sélectionnée puis appuyer sur la touche bleue, un point ● s’affichera, cela
signifie que cette chaîne sera verrouillée et ne pourra être affichée ; Appuyer
une nouvelle fois sur la touche bleue, le point ● disparaîtra, cela signifie que
24
vous avez annulé le verrouillage.
d. Déplacement
Cette fonctionnalité vous permet de modifier la liste des chaînes :
ou
choisie puis appuyer sur la touche
Appuyer ensuite sur les touches
pour confirmer.
ou
pour déplacer le curseur sur la
pour confirmer. Ensuite appuyer sur
chaîne cible et appuyer sur la touche
la touche ENTER pour déplacer la chaîne.
e. Insérer un nom
Cette fonctionnalité vous permet de nommer ou de renommer une chaîne.
25
Déplacer le curseur sur la chaîne cible à l’aide des touches
ou
, puis
appuyer sur la touche ENTER pour accéder au menu comme indiqué dans
ou
et
ou
pour sélectionner les
caractères à l’aide du curseur, une fois terminé, sélectionner OK pour
sauvegarder et revenir au menu précédent.
B. UNIQUEMENT POUR LE SIGNAL NUMERIQUE
Dans le cas d’un signal numérique, appuyer sur la touche LCD MENU de la
télécommande, puis appuyer sur les touches
ou
pour sélectionner
MENU REGLAGE RECHERCHE comme indiqué dans l’image ci-dessous :
Dans ce menu, l’icône de réglage de la RECHERCHE
(1). Pays
26
est encadrée.
touches
ou
ou
(2). Recherche automatique
touche
ou
pour accéder au menu de recherche automatique comme indiqué
Ensuite utiliser les touches
ou
pour sélectionner OUI ou NON puis
appuyer sur ENTER pour lancer la recherche automatique en cas de OUI.
(3). Recherche manuelle
touche
ou
pour accéder au menu de recherche manuelle comme indiqué
a. Chaîne
ou
27
touches
ou
pour sélectionner le numéro de la chaîne.
b. Lancement de la recherche
touches
ou
ou
pour sélectionner Recherche jusqu’à ce que Terminé
s’affiche automatiquement.
c. Chaînes trouvées
Durant la recherche des chaînes, cette fonctionnalité affiche l’état des
chaînes sélectionnées.
d. Qualité du signal
Durant la recherche des chaînes, cette fonctionnalité affiche la qualité du
signal des chaînes sélectionnées.
e. Puissance du signal
Durant la recherche des chaînes, cette fonctionnalité affiche la puissance du
f. Fréquence
Durant la recherche des chaînes, cette fonctionnalité affiche la fréquence du
(4). Edition des chaînes.
Cette fonctionnalité vous permet de classer les chaînes selon vos
préférences. Appuyer sur les touches
puis utiliser la touche
ou
pour déplacer le curseur,
pour accéder au menu d’édition des chaînes
comme indiqué dans l’image ci-dessous :
(5). Durée
ou
28
touche
pour accéder à cette fonctionnalité comme indiqué dans l’image
ci-dessous :
(6). Réglages avancés
touche
ou
pour accéder à cette fonctionnalité comme indiqué dans l’image
ci-dessous :
a. Qualité
touche
ou
pour sélectionner les différentes qualités disponibles.
b. Réglages de l’enregistrement
ou
29
touche
pour accéder au Menu de réglage de l’enregistrement :
① Liste enregistrée
touche
ou
pour accéder à la liste enregistrée.
② Dispositif d’enregistrement
touche
ou
pour accéder au dispositif d’enregistrement.
③ Préférences d’enregistrement
touche
ou
pour accéder aux préférences d’enregistrement.
Une fois les réglages effectués, appuyer sur la touche LCD MENU de la
télécommande pour revenir au menu principal ou appuyer sur la touche EXIT
pour quitter directement ce menu.
5. CONFIGURATION PC
30
Dans le cas d’un signal PC VGA, appuyer sur la touche LCD MENU de la
télécommande ou sur les touches
ou
pour sélectionner le MENU
REGLAGES PC comme indiqué dans l’image ci-dessous :
Dans ce menu, l’icône RECHERCHE
a) Il est aussi possible d’utiliser les touches
est encadrée.
ou
pour sélectionner les
réglages Position H, Position V, Phase ou Horloge puis utiliser les touches
ou
pour fixer la valeur respective de chaque réglage.
b) Déplacer le curseur sur Synchro Auto, appuyer sur la touche ENTER pour
lancer la synchronisation auto.
Une fois les réglages effectués, appuyer sur la touche LCD MENU de la
télécommande pour revenir au menu racine ou appuyer sur la touche EXIT
pour quitter directement ce menu.
VI. Fonctionnement du lecteur DVD
A. Lecture simple
1. Activer et désactiver la fonction DVD
Allumez le téléviseur LCD et appuyez sur le bouton INPUT (entrée) pour
sélectionner la source DVD
2. Insérer le disque dans le lecteur DVD
Insérez le disque dans la fente DICS : le lecteur chargera le disque
automatiquement.
L’indication
”CLOSE”
(fermer)
puis
“READ”
(lire)
s’affichera à l’écran. Une fois que le lecteur aura terminé de charger le
contenu du disque, il basculera automatiquement en mode lecture. Si le
31
disque est déjà installé dans le lecteur, le disque sera lu automatiquement.
Remarque :
z Insérez le disque en orientant la partie réfléchissante face au téléviseur.
Une insertion incorrecte du disque peut endommager le lecteur DVD. Un
léger bruit et quelques sons sont émis lorsque le disque charge, qu’il est
déchargé ou pendant la lecture : il s’agit d’un phénomène normal dont il ne
faut pas tenir compte.
z Pour certains disques, après avoir chargé le contenu du disque, il est
nécessaire d’appuyer sur le bouton
ou de sélectionner le menu du
disque pour démarrer la lecture.
3. Lire le DVD
Selon le contenu du disque, le menu affichera votre sélection. Lorsque vous
lisez le disque, vous pouvez utiliser le bouton
pour basculer entre les
modes Lecture et Pause. Ce produit permet également de lire le menu, les
titres, les séquences et les programmes.
4. Lecture du menu
(1)Appuyez sur le bouton D.MENU pour afficher le menu du disque ou
revenir au menu principal lorsque le disque est en mode lecture
z Pour les DVD, l’écran affichera le menu du DVD (menu principal).
Utilisez les touches de navigation pour sélectionner et lire les contenus
sélectionnés.
z Pour les Super VCD & VCD2.0, l’écran affichera le menu du SVCD &
VCD2.0 (appuyez sur le bouton D.MENU pour afficher le mode PBC
---PBC:［OFF］, Lire le SVCD & VCD2.0, le mode PBC par défaut est
activé). Utilisez les touches numériques pour lire directement votre
contenu favori (Remarque : le mode PBC doit être désactivé).
(2) Appuyez sur le bouton ENTER (entrée) ou
pour démarrer la lecture
à partir du contenu sélectionné.
(3) Appuyez une fois sur le bouton ■ pour arrêter la lecture, appuyez sur le
bouton
pour reprendre la lecture où vous vous êtes arrêté ; appuyez
deux fois sur le bouton ■ pour arrêter, appuyez sur le bouton
reprendre depuis le début.
Remarque :
32
pour
z Selon le type de disque, le bouton D.MENU peut afficher différentes
informations dans le menu.
z Afin de protéger le disque, appuyez sur le bouton ■, puis appuyez sur le
bouton
pour éjecter le disque. Lorsque le disque est éjecté, tenez le
bord du disque et retirez-le avec précaution pour éviter de le rayer.
z Lorsque vous n’utilisez pas la fonction DVD (en mode veille ou lorsque
vous utilisez d’autres sources pendant une période prolongée), retirez le
disque pour protéger le lecteur DVD et le disque.
5. Lecture des titres (option généralement disponible uniquement pour
les DVD)
Appuyez sur le bouton TITRE : l’indication « TITRE » s’affiche à l’écran.
Appuyez sur les touches de direction ou sur les touches numérotées pour
sélectionner votre titre favori, le lecteur commencera la lecture à partir du
premier chapitre du titre sélectionné.
6. Lecture séquentielle
Pour les SVCD & VCD, si le mode PBC est activé, appuyez sur le bouton
pour accéder au menu du disque. Appuyez sur le bouton D.MENU pour
désactiver le mode PBC, appuyez sur le bouton
pour démarrer la
séquence.
Pour les autres disques, quand le lecteur est arrêté, appuyez sur le bouton
pour démarrer la séquence.
7. Lecture des programmes
Grâce à la fonction de lecture des programmes, vous pouvez sélectionner
jusqu’à 16 pistes du disque à lire dans l’ordre programmé. L’OSD pour la
lecture des programmes se trouve ci-dessous uniquement pour votre
information :
DVD/MP3/JPEG
Super VCD/VCD/CD/CD-G/HD-CD
33
z Si le mode PBC est activé, l’utilisation de la lecture des programmes
désactivera automatiquement le mode PBC.
z Selon la zone sélectionnée, entrez le titre et le numéro de chapitre au
moyen des touches numériques, appuyez sur le bouton
pour
démarrer ; ou accéder à la fonction de ﹙LECTURE﹚ au moyen des
touches de navigation, appuyez sur ENTRÉE pour démarrer.
z Pendant la lecture du programme, vous pouvez appuyer sur le bouton
PROG pour afficher le menu du programme à éditer. Pour supprimer le
programme, accédez à la fonction ﹙CLEAR﹚ et appuyez sur le bouton
ENTRÉE, ou appuyez sur le bouton ■ pour terminer le programme.
Lorsque vous appuyez à nouveau sur le bouton
, le lecteur lira le
disque dans l’ordre.
z Pendant la lecture du programme, l’indication “PRG PLAY” (lecture du
programme), ainsi que le titre et le numéro du chapitre en cours
s’afficheront à l’écran.
REMARQUE :
N’INSÉREZ PAS ET NE LISEZ PAS DE DISQUES DE 8CM : ILS
RISQUENT DE RESTER BLOQUÉS.
B. Fonctions DVD : consignes d’utilisation
1. Lecture
(1) Pour les DVD, appuyez sur le bouton
dans le menu principal ou le
menu des titres ; pendant la lecture du DVD, vous pouvez lire directement
votre titre favori grâce à la sélection du titre en appuyant sur le bouton
TITRE
(2) Pour les SVCD & VCD, pendant la lecture, vous pouvez utiliser les
touches numériques pour lire vos pistes favorites
(3) Pour les CD, pendant la lecture du disque, vous pouvez utilisez les
touches numériques pour lire vos pistes favorites
(4) Pour les disques MP3/JPEG, pendant la lecture du disque, vous pouvez
utiliser les touches numériques pour lire vos pistes favorites à partir du
menu de contenu.
REMARQUE : Si vous entrez un numéro de piste incorrect, le lecteur ne
34
pourra pas lire le disque.
2. Précédent/Suivant
(1).Pendant la lecture des disques : appuyez sur le bouton
pour lire le titre,
le chapitre ou la piste précédente ; appuyez sur le bouton
pour lire le
titre, le chapitre ou la piste suivante.
(2).Pour les SVCD & VCD, quand le mode PBC est désactivé : si la piste
actuelle est la première, appuyez sur le bouton
pour arrêter la lecture ;
si la piste actuelle est la dernière, appuyez sur le bouton
pour arrêter
la lecture.
(3) Pour les DVD, les fonctions décrites précédemment peuvent varier selon
la structure du DVD.
3. Avance/Retour
Appuyez sur le bouton
pour basculer entre les différentes vitesses
respectives.(AVANCE x2/ AVANCE x4/ AVANCE x8/ AVANCE x20/ Lecture) ;
appuyez sur le bouton
respectives. (RETOUR x2/ RETOURx4/RETOURx8/ RETOURx20/ Lecture).
z
Pendant l’avance ou le retour, vous pouvez utiliser le bouton
pour
reprendre la vitesse normale.
z
Pour les CD, HD-CD, MP3, il existe aussi une sortie audio
z
Pour les DVD, si vous revenez au premier titre/chapitre, il
recommencera depuis le début.
z
Pour les SVCD & VCD, quand le mode PBC est activé, si vous revenez
à la première piste, elle recommencera depuis le début.
REMARQUE : Pendant l’avance ou le retour, le son est désactivé
4. Ralenti
respectives. (SF1/2, SF1/3, SF1/4, SF1/5, SF1/6, SF1/7, Lecture). Pendant
le ralenti, vous pouvez appuyer sur le bouton
pour revenir au mode de
vitesse normale.
REMARQUE : Pendant le ralenti, le son est désactivé.
5. Pause
z
Pour les CD, CD-G, HD-CD & MP3/JPEG, appuyez sur le bouton
pour marquer une pause et appuyez à nouveau sur le bouton
35
pour
reprendre la lecture.
z
pour marquer
Pour les DVD, SVCD, VCD, appuyez sur le bouton
une pause et appuyez à nouveau sur le bouton
pour reprendre la
lecture.
6. Répéter
Appuyez une fois sur le bouton REPEAT (répéter) pour afficher le mode de
répétition en cours.
z
Pour les SVCD, VCD, CD, CD-G, HD-CD, pendant la lecture
séquentielle, vous pouvez utiliser la lecture répétée. Il existe 3 modes
de répétition, appuyez sur REPEAT pour basculer entre les différents
modes respectifs. REPEAT OFF/ REPEAT 1/ REPEAT ALL
z
Pour les DVD, vous pouvez configurer le mode de lecture répétée. Il
existe 4 modes de répétition, appuyez sur
REPEAT pour basculer
entre les différents modes respectifs : REP OFF/REP CHAPTER /REP
TITLE /REP ALL
z
Pour les disques MP3/JPEG, pendant la lecture du disque, vous pouvez
utiliser la lecture répétée. Il existe 4 modes de répétition, appuyez sur
REPEAT pour basculer entre les différents modes respectifs : REPEAT
OFF/REPEAT 1/REPEAT DIR/REPEAT ALL
7. Affichage
Appuyez sur D.DISP pour activer le menu déroulant sur l’écran pour afficher
les titres, chapitres, l’heure et les autres informations en cours
z
Pour les DVD (2Pages) :
Appuyez une fois sur le bouton D.DISP pour afficher la première page
comme ci-dessous :
Disc Type
Title
Chapter
-/-(Current/Full)
Elapsed disc time
-/-(Current/Full)
Appuyez une nouvelle fois sur le bouton D.DISP pour afficher la seconde
page comme ci-dessous :
36
Audio
Language
Audio Type
-/-(Current/Full) or OFF
Angle ON/OFF
Subtitle -/-(Current/Full) or OFF
Appuyez à nouveau sur le bouton D.DISP pour éteindre l’affichage à l’écran
z
Pour les Super VCD (2Pages) :
Appuyez une fois sur le bouton D. DISP pour afficher la première page
comme ci-dessous :
Disc type, Track (piste)-/- -(en cours/totalité), Mute status (muet), PBC status,
Repeat mode status, Current track time.
Appuyez à nouveau sur le bouton D.DISP pour afficher la seconde page
comme ci-dessous :
Audio-/--(Current/Full) or OFF, Audio type, Language,
Subtitle-/-(Current/Full) or OFF.
z
Pour les CD, CD-G,HD-CD,MP3/JPEG
Appuyez une fois sur le bouton D.DISP pour afficher la première page :
Disc type, Track-/-(Current/Full), Mute status, Repeat mode status, Current
track time.
8. Goto (Aller à)
Cette fonction vous permet de lire votre titre/chapitre/piste favorite. Appuyez
sur le bouton GOTO pour activer le menu déroulant à éditer sur l’écran.
Selon la zone sélectionnée, entrez le numéro de votre titre/chapitre/piste
favorite au moyen des touches numériques ou entrez le temps de lecture.
Après l’édition, appuyez sur ENTRÉE pour démarrer la lecture.
REMARQUE :
z
Si l’entrée saisie est incorrecte, cela ne fonctionnera pas
z
Pendant l’édition, le bouton GOTO ne fonctionne pas
z
Si le mode PBC est activé, cette fonction le désactivera.
9. Preview (Aperçu)
37
Pour les SVCD & VCD, quand le disque est à l’arrêt, appuyez sur le bouton
INTRO.
z
L’écran se divisera en 9 vignettes pour lire chaque piste pendant 3
secondes selon l’ordre des pistes.
z
Si le mode PBC est activé, cette fonction le désactivera.
z
pour naviguer entre les 9 petits écrans
ou
pour lire la sélection en cours.
z
z
Appuyez sur les touches numériques 1-9 pour activer directement
l’affichage réduit correspondant.
Pour les CD, CD-G, HD-CD, quand le disque est à l’arrêt, appuyez sur le
bouton INTRO. Il commencera à lire chaque piste pendant 15 secondes
suivant l’ordre des pistes.
z
Appuyez directement sur les touches numériques pour sélectionner les
pistes à visualiser.
z
z
Appuyez sur les touches numériques 1-9 pour activer directement
pour lire la sélection en cours.
l’affichage réduit correspondant.
REMARQUE :
z
Si le menu du disque a démarré, le bouton INTRO ne fonctionnera pas.
z
Si la piste actuelle a démarré depuis plus de 15 secondes, cette
fonction débutera à partir de la piste suivante.
10. Audio
Appuyez une fois sur le bouton AUDIO pour afficher le canal audio en cours.
Appuyez à nouveau sur le bouton AUDIO pour basculer entre les différents
canaux audio respectifs
REMARQUE :
Le changement des modes AUDIO L/R peut varier selon le contenu du
disque. Les VCD bilingues peuvent utiliser le bouton AUDIO pour basculer
entre les différentes langues
11. Langues (uniquement pour les DVD et SVCD)
Appuyez une fois sur le bouton AUDIO pour afficher la langue actuelle.
Appuyez à nouveau sur le bouton AUDIO pour basculer entre les différentes
langues respectives.
38
REMARQUE :
Pour les DVD & SVCD multilingues, vous pouvez appuyer sur le bouton
AUDIO pour sélectionner votre langue favorite
12. Sous-titrage (uniquement pour les DVD et SVCD)
Appuyez une fois sur le bouton SOUS-TITRE pour afficher les sous-titres
actuels. Appuyez à nouveau sur le bouton SOUS-TITRE pour basculer entre
les différents modes de sous-titrage respectifs.
REMARQUE :
Pour le sous-titrage des DVD & SVCD, vous pouvez appuyer sur le bouton
SOUS-TITRE pour sélectionner votre langue de sous-titrage favorite.
13. Angle
Appuyez une fois sur le bouton ANGLE pour afficher l’angle de lecture actuel.
Appuyez à nouveau sur le bouton ANGLE pour basculer entre les différents
modes d’angles de lecture respectifs.【Par ex. Angle -/ -(en cours/totalité) ou
OFF】
REMARQUE :
Convient uniquement aux DVD à angle multiple. Appuyez sur le bouton
ANGLE pour sélectionner votre angle de lecture favori. La sélection de
l’angle de lecture dépend de la disponibilité des contenus du DVD.
14. Muet
Appuyez sur le bouton MUET pour mettre en sourdine la sortie audio.
Appuyez une nouvelle fois sur le bouton MUET pour désactiver cette option,
ou appuyez sur le bouton VOL+ pour remettre le son et régler le volume.
Dans le cas où aucun son n’est émis, essayez d’appuyer sur le bouton MUET
pour désactiver l’option de sourdine.
15. ZOOM
Appuyez sur le bouton ZOOM pour agrandir ou rétrécir l’image. Il existe 6
modes de zoom. Vous pouvez appuyer sur le bouton ZOOM pour basculer
entre les différents modes de zoom respectifs :
ZOOM2-ZOOM3-ZOOM4-ZOOM1/2-ZOOM1/3-ZOOM1/4-ZOOM OFF.
REMARQUE :
En mode ZOOM2~4, vous pouvez utiliser les touches de navigation pour
afficher un panorama de l’image sur la partie souhaitée.
39
16. Répéter A-B
En mode de lecture normale, avance ou retour rapide :
Vous pouvez appuyer sur le bouton A-B à l’endroit où vous souhaitez
démarrer la répétition : l’indication ”REPEAT A-” s’affiche à l’écran.
Appuyez à nouveau sur le bouton A-B à l’endroit où vous souhaitez arrêter la
répétition : l’indication ”REPEAT A-B” s’affiche à l’écran, ce qui signifie que la
fonction de répétition commence à lire automatiquement la partie de A à B.
Appuyez une troisième fois sur le bouton A-B : l’indication
”A-B CANCEL”
s’affiche à l’écran, ce qui signifie que vous annulez cette fonction de lecture
répétée AB.
REMARQUE :
z
Pour les SVCD, VCD & CD, Répéter AB est la seule option fonctionnant
pour une même piste. Lorsque vous lisez les autres pistes, l’option
répéter A-B s’annulera automatiquement.
z
Pour les DVD, Répéter A-B est la seule option fonctionnant pour un
même titre/chapitre. Lorsque vous lisez les autres pistes, l’option
Répéter A-B s’annulera automatiquement.
17. Volume
Appuyez sur les boutons VOL+ ou VOL- pour régler le volume sonore.
C. Lecture des disques MP3/JPEG.
Après avoir chargé les disques MP3/JPEG, le lecteur commencera à
analyser les dossiers MP3/JPEG enregistrés. Puis il
affichera automatiquement le contenu du MP3 et commencera à lire le
premier fichier (fichier sélectionné), de la façon suivante :
Highlight
Display
file for
Current
current
MP3
playback
playback
function
Buttons for switching between MP3 & JPEG playback function
40
Display
Scroll
Current
bar
JPEG
to
playback
view
function
next
page
À l’aide des touches de navigation, sélectionnez ou accédez à votre dossier
ou fichier favori
REMARQUE :
Appuyez sur les touches
z
/ /
/
pour accéder aux documents des
dossiers et effectuer la sélection
Utilisez les touches numériques pour sélectionner directement le
z
contenu
Pendant la lecture des fichiers MP3, aucune image ne s’affiche, seul le
z
son est activé.
Lorsque vous lisez ou arrêtez l’image, vous pouvez utiliser les touches
z
de navigation pour retourner ou faire pivoter l’image
Lorsque vous lisez ou arrêtez l’image, vous pouvez utiliser le bouton
z
D.MENU pour accéder au mode Aperçu et afficher 12 images. Appuyez
sur le bouton
ou
pour sélectionner la page précédente ou
suivante ou pressez les touches numériques pour visualiser les images
correspondantes.
D. Paramétrage des fonctions
Appuyez sur le bouton DVD SETUP (CONFIGURATION DVD) pour accéder
au MENU CONFIGURATION. Appuyez sur les touches de direction
/ /
/
pour vous déplacer et sélectionner une catégorie (sélectionner)
parmi les différents sous-menus, puis appuyez sur le bouton ENTRÉE pour
confirmer votre choix. Appuyez à nouveau sur le bouton DVD SETUP pour
revenir au menu principal ou sortir du menu de configuration.
41
Remarque :
Dans ce manuel, le Menu peut être différent de l’affichage réel de votre
téléviseur et être modifié sans préavis : ce manuel est un simple
exemple destiné à vous guider dans l’utilisation du DVD et dans la
configuration du menu.
1.Configuration du système
a. SYSTÈME TV
Ce menu vous permet de régler le
format de l’image pour votre ensemble
TV/DVD parmi les options NTSC/PAL/
AUTO selon vos préférences et en
fonction de votre système de télévision
local
b. TYPE TV
Ce menu vous permet de sélectionner
l’un des 3 formats d’image :
4:3 PS/4:3LB/16:9
z
4:3PS(Normal)
Le mode Normal Pan and Scan est
utilisé pour la plupart des émissions
de télévision courantes et est le mode
de réglage par défaut. Son format
d’image est 4:3.
Si vous sélectionnez
ce réglage quand vous visionnez un
DVD, l’image occupera la totalité de la
surface de l’écran mais vous ne verrez
pas les bords gauche et droit de l’image.
z
4:3LB(Normal)
Le mode Normal Letter Box lira le DVD
dans son format d’image original. En
fonction de la taille de votre écran de
télévision, vous pouvez voir des
42
bandes noires au-dessus et en dessous
de l’image.
z
16:9 (Écran large)
Sélectionnez cette option de réglage si
vous avez un téléviseur à écran large
REMARQUE :
z
La taille de l’écran de lecture peut varier selon le contenu du disque.
z
Pour les disques au contenu 4:3, l’utilisation de tout type de mode
n’affichera que l’écran 4:3
z
Le choix du format doit s’effectuer en fonction du téléviseur ou selon le
format de l’image.
c. MOT DE PASSE
Le réglage par défaut est verrouillé. Il n’est pas possible de sélectionner la
classification ou de changer le mot de passe. Pour éditer le réglage de la
classification, saisissez le mot de passe par défaut ”0000” au moyen des
touches numériques, puis appuyez sur le bouton ENTRÉE pour confirmer.
Pour modifier le mot de passe, vous pouvez saisir 4 nouveaux chiffres quand
le verrouillage est débloqué. Les 4 chiffres entrés correspondront au nouveau
mot de passe.
d. CLASSIFICATION
Lire certains disques faisant l’objet d’une classification. Vous pouvez
sélectionner le réglage de la classification selon vos préférences. Il existe
huit catégories différentes de restriction, de KID SAFE (tous publics) à
43
ADULT (pour adultes).
e. CONFIGURATION PAR DÉFAUT
Appuyez sur le bouton ENTRÉE pour réinitialiser le système par défaut.
2. Configuration des langues
À l’aide des touches de navigation, sélectionnez l’icône de réglage LANGUE
puis appuyez sur le bouton ENTRÉE pour confirmer. Vous pouvez choisir la
langue que vous souhaitez afficher à l’écran.
44
3.Configuration audio
a. SORTIE AUDIO
À l’aide des touches de navigation, sélectionnez l’icône de réglage SORTIE
AUDIO puis appuyez sur le bouton ENTRÉE pour confirmer
b. TON
Utilisez les boutons
/ /
/
pour ajuster le réglage de la tonalité
4. Configuration numérique
a.
GAMME DYNAMIQUE
Lorsque vous changez le mode de compression en “Sortie audio”, ajustez
le rapport de compression pour obtenir des effets différents : quand l’option
FULL est sélectionnée, la valeur maximale du signal est la plus basse ;
quand l’option OFF est sélectionnée, la valeur maximale du signal est la plus
grande.
45
b.
DUAL MONO
Vous pouvez sélectionner 4 sorties audio différentes comme dans le menu
affiché à l’écran : STEREO/MONO L/MONO R/MIX MONO.
Les sorties audio sélectionnées sont décrites et présentées dans la liste
ci-dessous pour votre information :
MODE
HAUT-PARLEUR GAUCHE
HAUT-PARLEUR DROIT
STEREO
STEREO-L
STEREO-R
L-MONO
L-MONO
L-MONO
R-MONO
R-MONO
R-MONO
MIX-MONO
L-MONO+ R-MONO
L-MONO+ R-MONO
46
VII. Autres opérations
Utilisation d’un casque
Cet appareil possède une prise jack pour casque. Brancher le casque et
régler le volume au niveau désiré. Une fois le casque branché, la sortie
haut-parleurs est automatiquement coupée.
Sortie Audio PC
Cet appareil possède une entrée jack PC audio. Relier cette prise jack à
l’appareil en mode PC puis ajuster le volume au niveau désiré.
Options de configuration EPG
(Guide de programme électronique - GPE)
A partir du signal DTV et des programmes, appuyer sur la touche EPG de la
télécommande, le menu DTV EPG apparaît à l’écran :
Ce menu indique les détails des programmes disponibles comme l’heure de
démarrage par exemple. Vous pouvez lire les informations détaillées sur les
canaux en appuyant sur la touche ENTER puis appuyer sur les touches /
pour changer de page.
VIII. Résolution des problèmes
Si l’unité ne fonctionne pas, vérifier le système en utilisant le tableau ci-après
pour résoudre le problème. Si sa résolution s’avère impossible, appeler des
techniciens agréés pour faire réparer l’appareil.
a. Lecteur DVD
47
PROBLÈME
CAUSE
Mauvaise connexion
Aucun son
ou faux contact ;
du disque
Le lecteur ne peut
pas lire le disque
les connexions ;
Désactivez l’option
Système muet.
Lectureincorrecte
SOLUTION POSSIBLE
Contrôlez et corrigez toutes
de sourdine.
Le disque est sale ou rayé
Le disque est placé à l’envers
Nettoyez ou changez
le disque.
Retournez le disque dans
le bon sens.
Des obstacles s’interposent
entre la télécommande
Retirez les obstacles ;
La télécommande
et le capteur de l’unité ;
Changez les piles ;
ne fonctionne pas
Les piles sont usées ;
Utilisez la télécommande à
La distance est trop grande
une distance appropriée.
entre la télécommande et l’unité.
Le système
Interférence externe
Débranchez et rebranchez la
ne fonctionne pas
avec l’unité centrale.
prise.
48
b.TV
Problème
Solution
1.
Pas d’alimentation
Vérifier que le cordon d’alimentation est branché dans une
prise d’alimentation.
2.
Retirer la prise du secteur, attendre 60 secondes puis la
réinsérer et remettre en marche le téléviseur/moniteur.
Pas d’image
1.
Vérifier que l’antenne est connectée correctement.
2.
Passer sur une autre chaîne.
3.
Modifier la longueur du câble et le réglage du contraste.
4.
S’assurer que le câble d’entrée image AV est bien
connecté.
1.
Pas de son
Augmenter le volume.
2.
Vérifier que le téléviseur n’est pas en mode MUTE.
3.
S’assurer que le système audio est approprié.
4.
S’assurer que le câble d’entrée du signal audio AV est
bien connecté.
Distorsion
1.
S’assurer que les équipements sont bien connectés.
des couleurs
2.
S’assurer que l’entrée signal vidéo AV est bien connectée.
Interférences
1.
Vérifier que l’équipement est connecté correctement.
images/son
2.
Si l’antenne est une antenne extérieure, procéder à son
réglage.
1.
S’assurer que les batteries sont installées dans le respect
de leurs polarités.
La télécommande
2.
ne fonctionne pas
3.
Nettoyer le capteur de la télécommande.
S’assurer qu’il n’y a pas d’objet étranger entre la
télécommande et le capteur.
4.
Utiliser la télécommande à une distance ne dépassant pas
6 mètres du capteur.
Scintillement
Réinitialiser l’ordinateur et entrer en mode sécurité, puis
de l’écran
sélectionner le type d’écran en se référant au manuel
en mode PC
d’utilisation.
L’image du PC
apparaît de façon
Il se peut que la phase ne soit pas appropriée. Entrer dans la
transversale sur
configuration PC et modifier le niveau pour l’ajuster au niveau
l’écran du téléviseur
souhaité.
en mode PC
49
IX. Remarques
(1) Veuillez lire ces instructions d’utilisation très attentivement avant
d’utiliser l’appareil.
(2) Avant de débrancher l’appareil, appuyer sur la touche POWER de
l’appareil puis retirer la fiche de la prise d’alimentation.
(3) Ne pas appuyer sur les touches de l’appareil s’il n’est pas en
fonctionnement. Mettre la touche POWER sur “OFF” puis retirer les piles
de la télécommande si vous n’utilisez par votre appareil pendant une
période prolongée.
(4) Attention au symbole de sécurité .
(5) Les réparations doivent être effectuées par des personnels qualifiés. Ne
pas démonter soi-même l’appareil.
(6) En cas de changement soudain de la température ou de l’humidité, ou si
de l’air chaud entre en contact avec des parties froides de l’appareil, il
peut se former de la condensation. Lorsque de la condensation se forme
à l’intérieur, l’appareil peut ne plus fonctionner correctement. Lorsque la
condensation disparaît, l’appareil revient à son fonctionnement normal.
Pour cela, le placer dans un local chauffé pendant environ 1 à 2 heures,
en fonction des conditions. De la condensation peut aussi apparaître sur
le disque, et ce dernier doit être essuyé de l’intérieur vers l’extérieur à
l’aide d’un chiffon sec.
(7) Utiliser un chiffon doux légèrement humidifié d’une solution de nettoyage
peu agressive. Ne jamais utiliser de produit contenant de l’alcool, des
agents agressifs, de l’ammoniaque ou des abrasifs.
AVERTISSEMENT :
Pour éviter les risques d’incendie ou d’électrocution, ne pas exposer
l’appareil à la pluie ou à l’humidité. Ne pas retirer les capots, aucune pièce
interne réparable par l’utilisateur ne se trouve à l’intérieur. En cas de
problème, consulter des personnels d’entretien qualifié.
50
X. Caractéristiques
Taille de l’écran, visible
15,6 pouces
Format d’écran
16:9
Résolution
1366*768
Ratio de contraste minimum
500:1
Luminosité minimale
220 cd/m²
Couleurs de l’affichage
6bit, 262,144 couleurs
Angle min. de visualisation
80° (horizontal) / 50° (vertical)
Temps de réponse maximum
8ms
Durée de vie minimale du rétro-éclairage
50,000 heures
Systèmes couleur vidéo
PAL/NTSC3.58/NTSC4.43
TV
Connecteurs
Norme TV
PAL/ SECAM B/G D/K I ,L/L’
Système de tuner TV
Réglage automatique
Tuner
Synthèse intégrée des fréquences
CATV (optionnel)
S1~S41 ch, Hyper Band
Nombre de chaînes
200
Vidéotext / Télétexte
10 pages
Entrée CC 12V
1
USB
1
HDMI
1
VGA
1
SCART
1
VIDEO
1
AUDIO (L)
1
AUDIO (R)
1
ENTREE PC AUDIO
1
CASQUE
1
ENTREE RF ANTENNE
1
DVD COAXIAL OUT
1
Langue OSD
Anglais/Allemand/Espagnol/
Italien/Français/Néerlandais
Sortie Audio
1.5W * 2
Poids brut
5 Kgs
Alimentation nécessaire
12V CC 3.33A,
Consommation
Max 40W
110V-240V CA, 50Hz/60Hz
* Le design et les caractéristiques peuvent faire l’objet de modifications sans
préavis.
51
XI. Modes d’affichage
Résolution
Fréq. horizontale (KHz)
Fréq. verticale (Hz)
720x400
31,5
70
640x400
31,5
70
640x480(VGA)
31,5
60
640x480(VGA)
37,9
72
640x480(VGA)
37,5
75
800x600(SVGA)
37,9
60
800x600(SVGA)
47,2
72
800x600(SVGA)
46,9
75
1024x768(XGA)
48,4
60
1024x768(XGA)
56,5
70
1024x768(XGA)
60,0
75
1280x1024(SXGA)
63,5
60
1280x1024(SXGA)
80,0
75
1.
Les modes non listés dans le tableau ci-dessus peuvent ne pas être
supportés. Pour une image optimale, il est recommandé de choisir un
mode listé dans le tableau.
2.
Vous disposez de 13 modes disponibles compatibles avec Windows.
3.
Il se peut que l’image soit perturbée. Ceci peut se produire du fait d’un
signal venant de la carte VGA ne correspondant pas à la norme
habituelle. Ce n’est cependant pas une erreur. Vous pouvez améliorer la
situation en modifiant les réglages automatiques ou en changeant
manuellement la définition de phase et le menu de fréquence des pixels.
4.
Lorsque le téléviseur/moniteur est coupé, des lignes d’interférence
peuvent apparaître sur l’écran. Ce n’est toutefois pas un problème, et
vous n’avez pas à vous en soucier.
5.
Pour maximiser la durée de vie du produit, il est recommandé d’utiliser la
fonction économie d’énergie de l’ordinateur.
Remarque : le design et les caractéristiques peuvent faire l’objet de
modifications sans préavis.
52
« ELIMINATION DES APPAREILS ELECTRIQUES ET ELECTRONIQUES USAGES PAR LES
CONSOMMATEURS RESIDANT DANS L’UNION EUROPEENNE. »
Le présent symbole, apposé sur un produit ou sur son emballage, signifie qu’il ne doit pas
être jeté avec les autres déchets ménagers générés dans la résidence de l’utilisateur. Il est
de la responsabilité de l’utilisateur de jeter ces types d’appareils en les remettant à un
« centre de recyclage » ou à un point de collecte de façon à ce que les éléments
électroniques et électriques puissent être recyclés. La collecte sélective et le recyclage des
résidus dangereux des appareils électriques et électroniques et de leurs composants au
moment de leur mise au rebut permettent de ménager les ressources naturelles et de
garantir que ces produits seront recyclés d’une manière qui préserve l’environnement et la
santé publique. Pour plus d’informations sur les points de collecte des appareils électriques
et électroniques en vue de leur recyclage, contacter le bureau de votre municipalité locale
ou le centre de recyclage ou ramener les produits à l’établissement les ayant vendus.
53

Notice utilisation

Transcription

Documents pareils

Module VIACCESS

Update Navi Software.cdr:CorelDRAW20080728114148

VanBasco`s Karaoké Player – Mode d`emploi

Simulateur caché dans Excel 97 pour Windows 95.

Balance Diététique 66130 SOEHNLE

CP-800 - télécommande universelle 8 en 1-02-02-07

Guide de mise à jour logiciel PMD-B200P Version 2.0

Programation d`une télécommande SOMMER 4020

Comment procéder ? Suivez les différentes étapes. a

Télécharger la fiche produit
