Eco-Line, desserte de bar monocoque

ECO-LINE - DESSERTES DE BAR
Gamko Ecoline
5 IAENS
ET
IN
5P
NRTA
RNAT

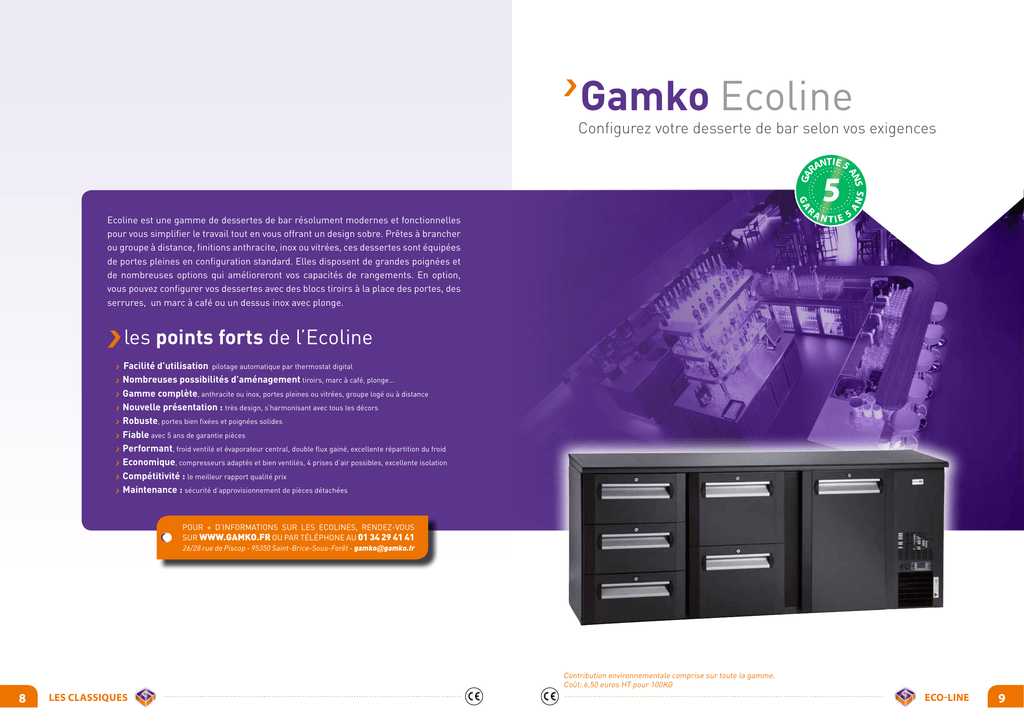

Ecoline est une gamme de dessertes de bar résolument modernes et fonctionnelles
pour vous simplifier le travail tout en vous offrant un design sobre. Prêtes à brancher
ou groupe à distance, finitions anthracite, inox ou vitrées, ces dessertes sont équipées
de portes pleines en configuration standard. Elles disposent de grandes poignées et
de nombreuses options qui amélioreront vos capacités de rangements. En option,
vous pouvez configurer vos dessertes avec des blocs tiroirs à la place des portes, des
serrures, un marc à café ou un dessus inox avec plonge.
IA
ÈC
NE
A
A RA
GG
SS
S
ÈC
NES
IA
GG
ARA
A
Configurez votre desserte de bar selon vos exigences
P
IN
E 5TAI N
E S5
SS
RNAT
IA
ÈC
NE
A
A RA
GG
POUR + D’INFORMATIONS SUR LES ECOLINES, RENDEZ-VOUS
SUR WWW.GAMKO.FR OU PAR TÉLÉPHONE AU 01 34 29 41 41
5 IAENS
ET
IN
5P
NRTA
S
ÈC
NES
IA
Facilité d’utilisation pilotage automatique par thermostat digital
Nombreuses possibilités d’aménagement tiroirs, marc à café, plonge...
Gamme complète, anthracite ou inox, portes pleines ou vitrées, groupe logé ou à distance
Nouvelle présentation : très design, s’harmonisant avec tous les décors
Robuste, portes bien fixées et poignées solides
Fiable avec 5 ans de garantie pièces
Performant, froid ventilé et évaporateur central, double flux gainé, excellente répartition du froid
Economique, compresseurs adaptés et bien ventilés, 4 prises d’air possibles, excellente isolation
Compétitivité : le meilleur rapport qualité prix
Maintenance : sécurité d’approvisionnement de pièces détachées
GG
ARA
A
les points forts de l’Ecoline
P
IN
E 5TAI N
E S5
26/28 rue de Piscop - 95350 Saint-Brice-Sous-Forêt - [email protected]
Contribution environnementale comprise sur toute la gamme.
Coût: 6,50 euros HT pour 100KG
8
LES CLASSIQUES
ECO-LINE
9
ECO-LINE
ECO-LINE- -DESSERTES
DESSERTESDE
DEBAR
BAR
ECO-LINE - DESSERTES DE BAR
Fabriquée selon les normes C.E. Construction monocoque. Deux versions: extérieur skin-plate
gris anthracite ou inox. Intérieur skin-plate gris argenté. Isolation polyurétane injecté in situ sans
C.F.C., épaisseur 40 mm. Groupe incorporé (toujours positionné à droite), réfrigérant R134a, évaporateur central ventilé double flux. Régulation automatique, réévaporation automatique des eaux
de condensats. Pieds réglables par l’intérieur de 860 mm à 880 mm. Puissance frigorifique :
528W* (8,8 cc) pour tous les modèles. Voltage: 220-240 V / 50Hz / 1~ - Thermostat électronique
digital : +2° C/+18° C.
> PORTES VITRÉES
2 Portes vitrées, extérieur skin-plate gris anthracite
Avec 4 plateaux pleins réglables - Volume: 325 L - Poids: 105 Kg
Capacité bouteilles: 330 x 33 cl - Puissance absorbée: 368 W*
Dimensions avec pieds: L 1462 x P 513 x H 860/880 mm (sans pied H 840 mm)
Avec fermetures à clefs et éclairage LED*
2 Portes vitrées, extérieur tout inox
3 Portes vitrées, extérieur skin-plate gris anthracite
AVEC GROUPE LOGÉ, PRÊTES À BRANCHER
> PORTES PLEINES
RÉFÉRENCE
ECO/22MU
PRIX HT
4 Portes vitrées, extérieur skin-plate gris anthracite
ECO/22MUCS
ECO/222MU-PP
2 101
ECO/22GMUCS
2 509
ECO/222GMU
2 550
ECO/222GMUCS
3 060
ECO/2222GMU
2 958
ECO/2222GMUCS
3 601
ECO/3DA
500
ECO/5DA
520
ECO/6DA
765
ECO/3DCS
561
ECO/5DCS
581
ECO/6DCS
796
Avec 8 plateaux pleins réglables - Volume: 630 L - Poids: 172 Kg
Capacité bouteilles: 688 x 33 cl - Puissance absorbée: 376 W*
Dimensions avec pieds: L 2542 x P 513 x H 860/880 mm (sans pied H 840 mm)
Avec fermetures à clefs et éclairage LED*
2 244
4 Portes vitrées, extérieur tout inox
3 Portes courtes, extérieur skin-plate gris anthracite
COMPATIBLE AVEC TOUTE LA GAMME ECO-LINE !
ECO/22GMU
1 969
Avec 4 plateaux pleins réglables - Volume: 325 L - Poids: 90 Kg
Capacité bouteilles: 330 x 33 cl - Puissance absorbée: 356 W*
Dimensions avec pieds: L 1462 x P 513 x H 860/880 mm (sans pied H 840 mm)
2 Portes, extérieur tout inox
PRIX HT
Avec 6 plateaux pleins réglables - Volume: 495 L - Poids: 138 Kg
Capacité bouteilles: 509 x 33 cl - Puissance absorbée: 372 W*
Dimensions avec pieds: L 2002 x P 513 x H 860/880 mm (sans pied H 840 mm)
Avec fermetures à clefs et éclairage LED*
3 Portes vitrées, extérieur tout inox
2 Portes, extérieur skin-plate gris anthracite
RÉFÉRENCE
2 193
3 Petites Portes, extérieur skin-plate gris anthracite
Avec 6 plateaux pleins réglables - Volume: 392 L - Poids: 95 Kg
Capacité bouteilles: 380 x 33 cl - Puissance absorbée: 356 W*
Dimensions avec pieds: L 1588 x P 513 x H 860/880 mm (sans pied H 840 mm)
ACCESSOIRES
Peut être équipé de l’option marc à café mais pas des blocs tiroirs
OPTIONS DE BLOCS TIROIRS REMPLAÇANT DES PORTES.
Précisez l’emplacement à la commande. Voir la capacité tiroir sur gamko.fr
ECO/222MU
3 Portes, extérieur skin-plate gris anthracite
2 193
Avec 6 plateaux pleins réglables - Volume: 495 L - Poids: 117 Kg
Capacité bouteilles: 509 x 33 cl - Puissance absorbée: 356 W*
Dimensions avec pieds: L 2002 x P 513 x H 860/880 mm (sans pied H 840 mm)
Tiroirs ECO
ECO/222MUCS
3 Portes, extérieur tout inox
Bloc 2 tiroirs anthracite ht. maxi 350mm/tiroir
Bloc 2 tiroirs anthracite asymétrique ht. maxi tiroir 277mm haut -406mm bas
Bloc 3 tiroirs anthracite ht. maxi 210mm/tiroir
Bloc 2 tiroirs façades inox ht. maxi 350mm/tiroir
Bloc 2 tiroirs inox asymétrique ht. maxi tiroir 277mm haut -406mm bas
Bloc 3 tiroirs façades inox ht. maxi 210mm/tiroir
2 550
Tiroir marc à café, façade skin-plate gris anthracite *
Tiroir marc à café, façade inox (AISI 430) *
4 Portes, extérieur skin-plate gris anthracite
ECO/2222MU
4 Portes, extérieur tout inox
ECO/2222MUCS
2 601
2 958
632
653
013050219
35
013060023
5
013010001
5
ECOHEATERKIT
800
* Le volume des bacs ci-dessus est de 5.8 litres uniquement sur groupe logé
Tiroir marc à café
ECO/MC
Avec 8 plateaux pleins réglables - Volume: 630 L - Poids: 144 Kg
Capacité bouteilles: 688 x 33 cl - Puissance absorbée: 356 W *
Dimensions avec pieds: L 2542 x P 513 x H 860/880 mm (sans pied H 840 mm)
ECO/MC
ECO/MCCS
Option fermeture à clef par porte ou par tiroir
Rehausse pour pied 30 mm
Support plateau/grille/clayette
Prix unitaire, 4 pour un plateau/grille/clayette
Résistance Hors Gel Ecoline / montage usine
Capacité en fonction du type de rangement, droit ou en quinconce,
minimum 48 bouteilles de 33cl en diamètre 60mm par plateaux et 36
à 42 bouteilles par tiroirs. Pour les bouteilles de vins en diamètre 80
mm, environ 30 bouteilles par plateaux et 25 par tiroirs.
*Conditions : Te = -5°C, Tc = 45°C, température ambiante = 25°C.
10
LES CLASSIQUES
ECO-LINE
11
ECO-LINE
- DESSERTES
BAR
ECO-LINE
- DESSERTES
DEDE
BAR
ECO-LINE - DESSERTES DE BAR
Fabriquée selon les normes C.E. Construction monocoque. Deux versions: extérieur skin-plate
gris anthracite ou inox. intérieur skin-plate gris argenté. Isolation: polyurétane injecté in situ sans
C.F.C. épaisseur 40 mm. Modèle pour groupe à distance avec bouton marche - arrêt, évaporateur
central ventilé double flux identique sur les modèles 2, 3 ou 4 portes. Pieds réglables par l’intérieur
de 860 mm à 880 mm. Prévoir évacuation des condensats, sortie pvc diamètre 20 mm. Le coude
de la vidange se trouve à 108 mm du sol (meuble sans pieds) ou de 128 à 148 mm du sol avec les
pieds réglables. Puissance frigorifique 528 W* à -5°C - Voltage: 220-240 V / 50Hz / 1~ - Thermostat
électronique digital : +1° C/+18° C avec détendeur R134a et éléctrovanne montés. Diamètre des
cuivres 1/4 et 3/8.
> PORTES VITRÉES
2 Portes vitrées, extérieur skin-plate gris anthracite
2 Portes vitrées, extérieur tout inox
Avec 6 plateaux pleins réglables - Volume: 495 L - Poids: 76 Kg
Capacité bouteilles: 501 x 33 cl - Puissance absorbée: 70 W*
Dimensions avec pieds: L 1702 x P 513 x H 860/880 mm (sans pied H 840 mm)
Avec fermetures à clefs et éclairage LED*
3 Portes vitrées, extérieur tout inox
> PORTES PLEINES (sans éclairage)
RÉFÉRENCE
ECO/22VS
1 795
Avec 4 plateaux pleins réglables - Volume: 325 L - Poids: 40 Kg
Capacité bouteilles: 322 x 33 cl - Puissance absorbée: 54 W*
Dimensions avec pieds: L 1162 x P 513 x H 860/880 mm (sans pied H 840 mm)
2 Portes, extérieur tout inox
3 Portes, extérieur skin-plate gris anthracite
Avec 8 plateaux pleins réglables - Volume: 630 L - Poids: 100 Kg
Capacité bouteilles: 680 x 33 cl - Puissance absorbée: 74 W*
Dimensions avec pieds: L 2242 x P 513 x H 860/880 mm (sans pied H 840 mm)
Avec fermetures à clefs et éclairage LED*
4 Portes vitrées, extérieur tout inox
ECO/22VSCS
2 020
ECO/222VS
2 030
Avec 6 plateaux pleins réglables - Volume: 495 L - Poids: 55 Kg
Capacité bouteilles: 501 x 33 cl - Puissance absorbée: 54 W*
Dimensions avec pieds: L 1702 x P 513 x H 860/880 mm (sans pied H 840 mm)
ECO/22GVSCS
2 397
ECO/222GVS
2 397
ECO/222GVSCS
2 907
ECO/2222GVS
2 754
ECO/2222GVSCS
3 417
ECO/OS22
918
ECO/OS22CS
1 122
ECO-FR2
163
ECO-FRCS
188
ECO/0S-MC
2 112
ECO/0S-MCCS
2 351
MEUBLES NEUTRES SPÉCIAUX
> RANGEMENTS NEUTRES
ECO/222VSCS
2 397
L 1162x P 513x H 860/880mm pouvant etre equipe de portes, de blocs tirors,
de serrures. Livre sans portes, avec 4 etageres reglables
Rangement neutre version inox même modèle
4 Portes, extérieur skin-plate gris anthracite
1 999
VOIR ACCESSOIRES ET OPTIONS P.11
Rangement neutre skinplate anthracite
3 Portes, extérieur tout inox
ECO/22GVS
PRIX HT
4 Portes vitrées, extérieur skin-plate gris anthracite
2 Portes, extérieur skin-plate gris anthracite
PRIX HT
Avec 4 plateaux pleins réglables - Volume: 325 L - Poids: 55 Kg
Capacité bouteilles: 322 x 33 cl - Puissance absorbée: 66 W*
Dimensions avec pieds: L 1162 x P 513 x H 860/880 mm (sans pied H 840 mm)
Avec fermetures à clefs et éclairage LED*
3 Portes vitrées, extérieur skin-plate gris anthracite
POUR GROUPE À DISTANCE (cf. groupes page 84)
RÉFÉRENCE
ECO/2222VS
2 417
Avec 8 plateaux pleins réglables - Volume: 630 L - Poids: 72 Kg
Capacité bouteilles: 680 x 33 cl - Puissance absorbée: 54 W*
Dimensions avec pieds: L 2242 x P 513 x H 860/880 mm (sans pied H 840 mm)
Porte skinplate anthracite
Porte version inox même modèle
> MEUBLE SPÉCIAL MACHINE À CAFÉ
4 Portes, extérieur tout inox
ECO/2222VSCS
2 856
Station machine à café
équipée d’une porte avec 2 étagères réglables, d’un blocs 3 tiroirs dont 1
marc à café isolé - Ne peut être réfrigéré (serrures 013050219 en option)
L1162 x P513 x H860/880mm - Le marc à café peut être installé à droite ou à
gauche selon vos besoins.
Nouveau thermostat électronique digital
disponible courant 2014
Voir nos platines équipées en R134a en page 92
*Conditions : Te = -5°C, Tc = 45°C, température ambiante = 25°C.
12
LES CLASSIQUES
- Version anthracite
- Version finition inox
Capacité en fonction du type de rangement, droit ou en quinconce,
minimum 48 bouteilles de 33cl en diamètre 60mm par plateaux et 36
à 42 bouteilles par tiroirs. Pour les bouteilles de vins en diamètre 80
mm, environ 30 bouteilles par plateaux et 25 par tiroirs.
ECO-LINE
13
ECO-LINE
- DESSERTES
BAR
ECO-LINE
- DESSERTES
DEDE
BAR
Fabriquée selon les normes C.E. Construction monocoque. Deux versions: extérieur skin-plate gris anthracite ou inox. Intérieur skin-plate gris argenté. Isolation
Polyurétane injecté in situ sans C.F.C., épaisseur 40mm. Groupe incorporé, réfrigérant R134a, évaporateur central ventilé double flux. Régulation automatique, réévaporation automatique des eaux de condensats. Pieds réglables par l’intérieur de
890 à 910mm. Dessus inox avec bord anti-ruissellement, bac plonge L x P x H: 240
x 370 x 150mm, robinetterie mélangeuse, bonde surverse. Puissance frigorifique
463 W* (8,8 cc) pour tous les modèles - Voltage 220-240V / 50Hz / 1~ Thermostat
électronique digital : +2° C/ +18° C.
AVEC GROUPE LOGÉ, DESSUS ET PLONGE
> PORTES PLEINES
RÉFÉRENCE
2 Portes, extérieur skin-plate gris anthracite
ECO/22MUPL
Avec 4 plateaux pleins réglables - Volume: 325 L - Poids: 90 Kg
Capacité bouteilles: 330 x 33 cl - Puissance absorbée: 370 W*
Dimensions avec pieds: L 1500 x P 550 x H 893/913 mm (sans pied H 873 mm)
2 Portes, extérieur tout inox
3 Portes, extérieur skin-plate gris anthracite
PRIX HT
3 050
ECO/22MUPLCS
3 366
ECO/222MUPL
3 621
ECO/222MUPLCS
3 978
ECO/2222MUPL
3 978
ECO/2222MUPLCS
4 488
ECO/3DA
500
ECO/5DA
520
ECO/6DA
765
ECO/3DCS
561
ECO/5DCS
581
Avec 6 plateaux pleins réglables - Volume: 495 L - Poids: 117 Kg
Capacité bouteilles: 509 x 33 cl - Puissance absorbée: 370 W*
Dimensions avec pieds: L 2040 x P 550 x H 890/910 mm (sans pied H 870 mm)
3 Portes, extérieur tout inox
4 Portes, extérieur skin-plate gris anthracite
Avec 8 plateaux pleins réglables - Volume: 630 L - Poids: 144 Kg
Capacité bouteilles: 688 x 33 cl - Puissance absorbée: 370 W*
Dimensions avec pieds: L 2580 x P 550 x H 890/910 mm (sans pied H 870 mm)
4 Portes, extérieur tout inox
ACCESSOIRES
OPTIONS DE BLOCS TIROIRS REMPLAÇANT DES PORTES.
Précisez l’emplacement à la commande. Voir la capacité tiroir sur gamko.fr
Bloc 2 tiroirs anthracite ht. maxi 350mm/tiroir
Bloc 2 tiroirs anthracite asymétrique ht. maxi tiroir 277mm haut -406mm bas
Bloc 3 tiroirs anthracite ht. maxi 210mm/tiroir
Bloc 2 tiroirs façades inox ht. maxi 350mm/tiroir
Bloc 2 tiroirs inox asymétrique ht. maxi tiroir 277mm haut -406mm bas
Bloc 3 tiroirs façades inox ht. maxi 210mm/tiroir
Option fermeture à clef par porte ou tiroir ht. maxi 210mm/tiroir
Résistance Hors Gel Ecoline / montage usine
ECO/6DCS
7
013050219
35
ECOHEATERKIT
800
ATTENTION : Le bac plonge empêche de mettre l'option marc à café sur ces modèles.
Capacité en fonction du type de rangement, droit ou en quinconce, minimum 48 bouteilles de
33cl en diamètre 60mm par plateaux et 36 à 42 bouteilles par tiroirs. Pour les bouteilles de vins
en diamètre 80 mm, environ 30 bouteilles par plateaux et 25 par tiroirs.
14
LES CLASSIQUES
*Conditions : Te = -5°C, Tc = 45°C, température ambiante = 25°C.
