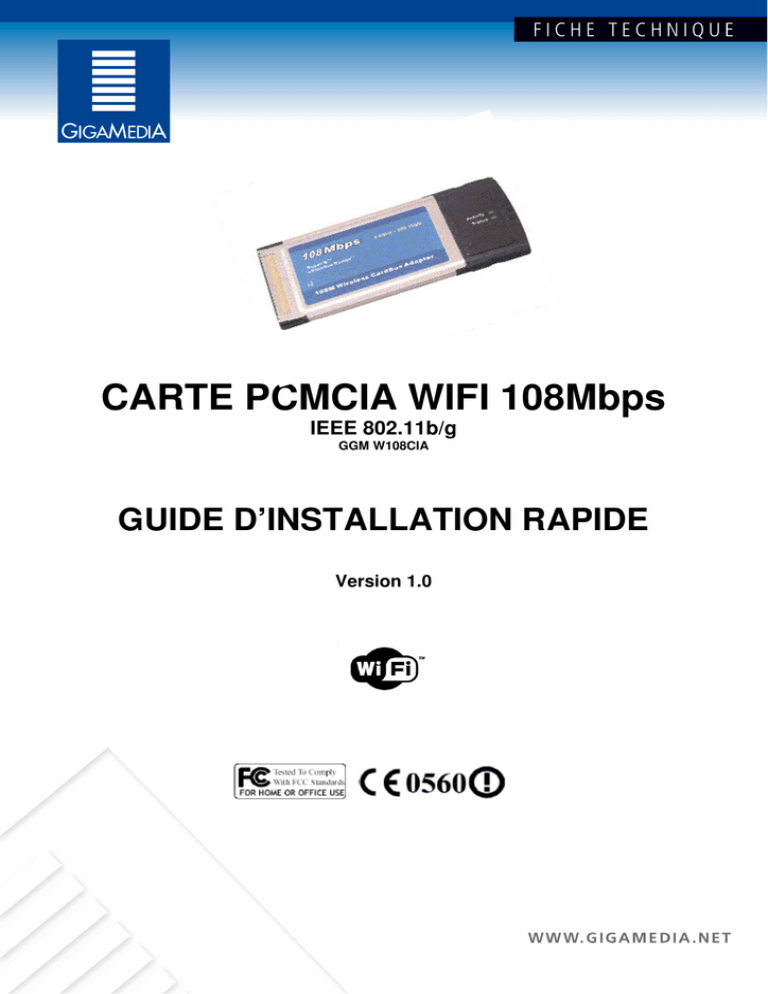

CARTE PCMCIA WIFI 108Mbps

CARTE PCMCIA WIFI 108Mbps
IEEE 802.11b/g
GGM W108CIA
GUIDE D’INSTALLATION RAPIDE
Version 1.0
Merci de lire le « Guide d’installation rapide » avant la mise en place de l’adaptateur
WIFI afin d’obtenir une configuration optimale.
CONTENU DE LA BOÎTE
- Carte PCMCIA WIFI 108Mbps
- Guide d’installation rapide en français
- Cd-rom d’installation (drivers + manuel)
Si un produit manque, merci de contacter votre fournisseur.
1- INSTALLATION DES DRIVERS ET DE l’UTILITAIRE
Insérez le Cd-rom d’installation dans votre lecteur de Cd-rom, patientez quelques
instants, le lancement se fait automatiquement.
Opération
1.1
Installation des fichiers
Double-cliquez sur l’icône
« WCU » à la racine du cdrom.
Opération
1.2
Installation des fichiers
Pour les utilisateur de
Windows XP et 2000,
double-cliquez sur l’icône
« Win200_XP » (si vous
utilisez Windows 98 ou Me,
double-cliquez sur l’icône
« Win98_ME).
2
Opération
1.3
Installation des fichiers
Double-cliquez sur l’icône
« Setup.exe »
Cette fenêtre apparaît
Opération
1.4
Installation des fichiers
Installation des fichiers du
cd-rom sur votre disque dur.
Cliquez sur « Next »
Choix du type l’installation
(préférez : Install Client
Utilities and Drivers)
Cliquez sur « Next »
3
Si cet écran s’affiche,
veuillez insérer votre carte
« PCMCIA 108Mbps » dans
votre ordinateur.
Cliquez sur « OK » et
ensuite sur « Next »
A la fin de l’installation, votre
ordinateur doit redémarrer.
Choix du chemin de
destination pour l’installation
des fichiers sur votre disque
dur.
4
Choisissez : « Wireless
Client Utility (WCU) and
Supplicant »
INSEREZ VOTRE CARTE
PCMCIA 108Mbps
DANS VOTRE ORDINATEUR
Installation des fichiers.
5
Cliquez sur « Continuer »
L’ordinateur doit redémarrer
pour prendre en compte les
paramètres de l’installation.
Cliquez sur « Finish »
6
2- CONFIGURATION DU LOGICIEL WIFI
Opération
2.1
Les icônes du logiciel WiFi
Sur votre bureau Windows,
cette icône apparaît, doublecliquez dessus afin
d’afficher les paramètres
WiFi.
Cette icône apparaît ensuite
dans votre barre des tâches.
Opération
2.2
Paramétrages WiFi : Fenêtre d’affichage principale
Profile Name : Nom du
profile réseau WiFi
Link Status : « Associated » =
Connecté et « Not Associated
» = non connecté.
Network Type : Ad Hoc ou
Infrastructure
Signal
Strenght :
Qualité de
signal
WiFi
IP Address : adresse IP de
la carte PCMCIA WiFi
Current Channel : Canal de
communication WiFi
Data Encryption : type de
sécurité WiFi (None = pas
de sécurité)
7
Opération
2.3
Connexion WiFi
Default : profile WiFi actuel
Scan : scanner les réseaux
WiFi environnants
New : créer un profile de
connexion WiFi
Après avoir fait un
« Scan », voici la liste
des réseaux WiFi
disponibles.
Sélectionner le réseau
WiFi désiré et cliquez
ensuite sur « Activate »
afin de se connecter à
celui-ci.
8
------------------------------------------------REMARQUES---------------------------------------------
POUR LES UTILISATEURS DE WINDOWS XP, IL FAUT DESACTIVER LA PRISE
EN CHARGE WIFI
1
Clique-droit sur « Favoris
Réseaux », et cliquez
ensuite sur « Propriétés »
2
Clic-droit sur « Connexion
réseau sans fil », et cliquez
ensuite sur « Propriétés »
9
3
Décochez la case « Utiliser
Windows pour configurer
mon réseau sans fil » pour
ne plus utiliser l’utilitaire
propre à Windows Xp.
10
