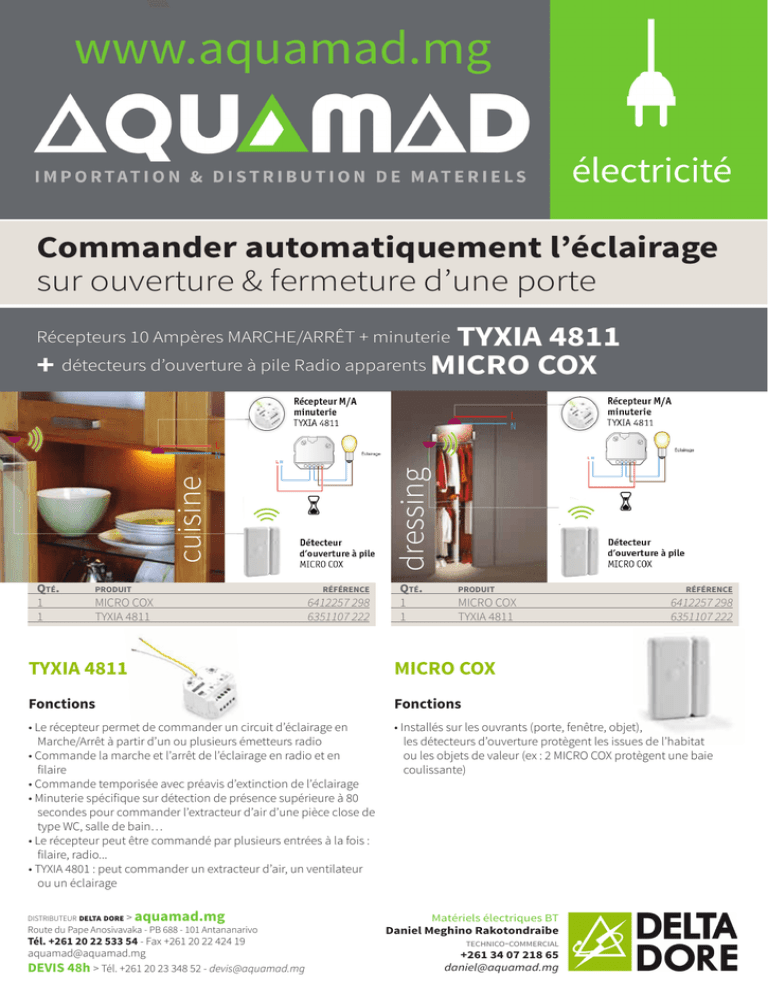

Commander automatiquement l`éclairage sur ouverture

Commander automatiquement l’éclairage
sur ouverture & fermeture d’une porte
TYXIA 4811
+ détecteurs d’ouverture à pile Radio apparents MICRO COX
cuisine
dressing
Récepteurs 10 Ampères MARCHE/ARRÊT + minuterie
Qté.
1
1
produit
MICRO COX TYXIA 4811 référence
6412257 298
6351107 222
Qté.
1
1
produit
MICRO COX TYXIA 4811 référence
6412257 298
6351107 222
TYXIA 4811
MICRO COX
Fonctions
Fonctions
• Le récepteur permet de commander un circuit d’éclairage en
Marche/Arrêt à partir d’un ou plusieurs émetteurs radio
• Commande la marche et l’arrêt de l’éclairage en radio et en
filaire
• Commande temporisée avec préavis d’extinction de l’éclairage
• Minuterie spécifique sur détection de présence supérieure à 80
secondes pour commander l’extracteur d’air d’une pièce close de
type WC, salle de bain…
• Le récepteur peut être commandé par plusieurs entrées à la fois :
filaire, radio...
• TYXIA 4801 : peut commander un extracteur d’air, un ventilateur
ou un éclairage
• Installés sur les ouvrants (porte, fenêtre, objet),
les détecteurs d’ouverture protègent les issues de l’habitat
ou les objets de valeur (ex : 2 MICRO COX protègent une baie
coulissante)
distributeur delta dore >
aquamad.mg
Route du Pape Anosivavaka - PB 688 - 101 Antananarivo
Tél. +261 20 22 533 54 - Fax +261 20 22 424 19
[email protected]
DEVIS 48h > Tél. +261 20 23 348 52 - [email protected]
Matériels électriques BT
Daniel Meghino Rakotondraibe
technico-commercial
+261 34 07 218 65
[email protected]
Commander automatiquement l’éclairage
sur ouverture & fermeture d’une porte
Récepteurs* MARCHE/ARRÊT + minuterie
TYXIA 4811 - TYXIA 4801
*10 Ampères
Les «+» produits
➜ Commandes de puissance multifonctions avec ou sans
fonction temporisation
➜ Adaptés aux établissements Recevant du Public (ERP)
préconisés pour :
➜ Commander des éclairages jusqu’à 10 Ampères
➜ Ajouter une fonction minuterie d’un éclairage à partir d’un
détecteur de mouvement ou d’un bouton poussoir filaire
➜ Commander un aérateur de toilette ou de salle de bain sur détection de présence longue
➜ Temporisation de l’éclairage sur commande filaire ou radio (ex : cage d’escalier ou couloir avec préavis d’extinction)
Fonctions
• Le récepteur permet de commander un circuit d’éclairage en
Marche/Arrêt à partir d’un ou plusieurs émetteurs radio
• Commande la marche et l’arrêt de l’éclairage en radio et en
filaire
• Commande temporisée avec préavis d’extinction de l’éclairage
• Minuterie spécifique sur détection de présence supérieure à 80
secondes pour commander l’extracteur d’air d’une pièce close de
type WC, salle de bain…
• Le récepteur peut être commandé par plusieurs entrées à la fois :
filaire, radio...
• TYXIA 4801 : peut commander un extracteur d’air, un ventilateur
ou un éclairage
Caractéristiques techniques
• Fréquence radio 868 MHz
• 1 voie de commande sortie Marche/Arrêt 10 A
• 2 fils pré-câblés pour la connexion avec l’interrupteur en commande locale
ou avec le détecteur de présence avec contact sec de sortie libre de potentiel
• Possibilité de rallonger de 10 mètres cette commande locale
• Fonction commande sur entrée phase filaire (exemple de compatibilité :
détecteur de présence crépusculaire possédant un contact de sortie phase alimentée)
• Alimentation phase neutre 230 V
• Puissance maxi TYXIA 4811 :
- sur charge résistive : 2300 W
- sur transformateur électronique ou ferromagnétique : 1000 W
- autres éclairages : 500 W
• Puissance maxi TYXIA 4801 : tous types d’éclairages : 2300 W
• Durée réglable de la minuterie de 10 s à 1 heure
• Température de fonctionnement : -5° à 35°C
• Dimensions : H 50 x L 47 x P 33 mm
• Compatible avec la fonction maillage en réseau
• Possibilité d’associer jusqu’à 16 émetteurs maxi
nom TYXIA 4811
TYXIA 4801
Complétez votre installation
• Émetteurs privilégiés :
Émetteurs encastrés dédiés, télécommandes, écrans tactiles, détecteurs,
horloges, commandes téléphoniques
distributeur delta dore >
• Créer des scénarios de commande
d’éclairage avec les émetteurs :
TYXIA 2650/2700, TYXIA 253, TYDOM 4000
ou passerelle domotique IP TYDOM 2000
aquamad.mg
Route du Pape Anosivavaka - PB 688 - 101 Antananarivo
Tél. +261 20 22 533 54 - Fax +261 20 22 424 19
[email protected]
DEVIS 48h > Tél. +261 20 23 348 52 - [email protected]
Matériels électriques BT
Daniel Meghino Rakotondraibe
technico-commercial
+261 34 07 218 65
[email protected]
référence
6351107
6351110
Récepteurs 10 Ampères MARCHE/ARRÊT + minuterie
TYXIA 4811 - TYXIA 4801
Commander automatiquement l’éclairage
sur ouverture & fermeture d’une porte
Fonction minuterie
Réglage du temps de fonctionnement de l’éclairage
La temporisation souhaitée peut être réglée sur 10 s, 1 min, 5 min,
15 min, 30 min, 1 h, ou sur une position intermédiaire (ex : 3 min).
Fonction préavis d’extinction
La fonction préavis d’extinction permet de sécuriser l’usager
en le prévenant par un premier clignotement 1 de l’éclairage,
suivi par un deuxième 2 avant extinction définitive.
Fonctions communes des récepteurs TYXIA 4811 et TYXIA 4801
Différents raccordements d’entrées de commande
distributeur delta dore >
aquamad.mg
Route du Pape Anosivavaka - PB 688 - 101 Antananarivo
Tél. +261 20 22 533 54 - Fax +261 20 22 424 19
[email protected]
DEVIS 48h > Tél. +261 20 23 348 52 - [email protected]
Matériels électriques BT
Daniel Meghino Rakotondraibe
technico-commercial
+261 34 07 218 65
[email protected]
Commander automatiquement l’éclairage
sur ouverture & fermeture d’une porte
COX, COBX, MINI COX,
MINI COBX, MICRO COX, MICRO COBX
Détecteurs d’ouverture Radio apparents
Les «+» produits
➜ 3 tailles disponibles, dont le MICRO COX, le détecteur
le plus petit du marché, idéal pour protéger les baies coulissantes
➜ Fixation avec ou sans vis suivant le modèle
➜ Choix de coloris (blanc ou brun)c
Caractéristiques techniques
Fonctions
• Installés sur les ouvrants (porte, fenêtre, objet), les détecteurs
d’ouverture protègent les issues de l’habitat ou les objets de
valeur (ex : 2 MICRO COX protègent une baie coulissante)
Complétez votre installation
• Associés à un gestionnaire d’énergie ou à un thermostat, le chauffage passe
automatiquement en Hors-Gel dès l’ouverture d’une issue protégée
• Associés à des récepteurs TYXIA, les éclairages s’allument automatiquement
dès l’ouverture d’une porte
• Écartement de 9 à 16 mm (COX) et 5 mm max (MICRO et MINI COX)
• Livrés avec jeux de cales pour rattrapage de la hauteur
• Possibilité de retarder le déclenchement de 45 sec.
• Portée radio de 100 à 300 mètres en champ libre
COX/COBX
• Fréquence radio 434/868 MHz
• Autoprotection à l’ouverture
• Bornier permettant le raccordement
de contacts filaires pour des utilisations d’alarme filaire
MINI COX/MINI COBX/MICRO COX/MICRO COBX
• Fréquence radio 868 MHz
• Fixation par vis ou adhésif haute résistance
Câblage avec un détecteur
