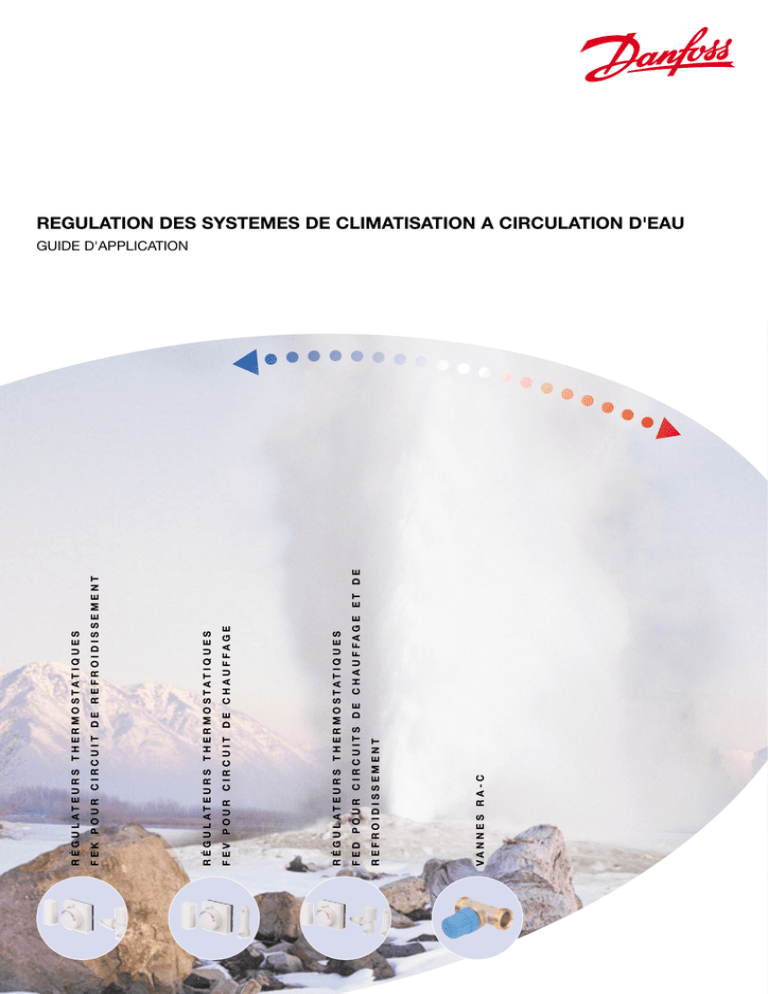

VANNES RA-C
REFROIDISSEMENT
FED POUR CIRCUITS DE CHAUFFAGE ET DE
R É G U L AT E U R S T H E R M O S TAT I Q U E S
FEV POUR CIRCUIT DE CHAUFFAGE
FEK POUR CIRCUIT DE REFROIDISSEMENT
REGULATION DES SYSTEMES DE CLIMATISATION A CIRCULATION D'EAU
GUIDE D'APPLICATION
HOT AND COLD – ONE CONTROL
REGULATION DES SYSTEMES DE CLIMATISATION A
CIRCULATION D'EAU
Guide produits et applications pour les régulateurs thermostatiques automatiques Danfoss
2
Sommaire:
1.
Introduction
1.1
Définitions
2.
Dispositifs de commande
thermostatique
2.1
Régulateurs thermostatiques
automatiques
2.1.1 Théorie de la régulation
2.2
Gamme de régulateurs
thermostatiques automatiques
2.2.1 FED pour régulation séquentielle
des circuits de
chauffage et de refroidissement
2.2.2 FEK pour circuits de
refroidissement
2.2.3 FEV pour circuits de chauffage
2.2.4 Vannes RA-C pour circuits
de refroidissement
3.
4.
5.
Vue d'ensemble des installations
3.1
Types de tuyauteries
3.2
Régulateurs pour poutres froides
et panneaux rafraîchissants
3.2.1 Condensation
3.2.2 Alarme point de condensation
de type EDA
3.2.3 Solutions de régulation pour
plafonds rafraîchissants
3.3
Régulateurs pour ventiloconvecteurs et unités d'induction
3.3.1 Solutions de régulation pour
ventilo-convecteurs et unités
d'induction
3.4
Solutions de régulation dans les
bureaux paysagés (ouverts)
Caractéristiques des systèmes
de climatisation
4.1
Utilisation de vannes 2 voies au
lieu de vannes 3 voies
4.2
Equilibrage des systèmes de
climatisation
4.2.1 Vannes d'équilibrage automatiques
ASV
Produits Danfoss pour les systèmes
de climatisation
4
7
8
8
8
10
10
10
11
11
13
13
14
16
17
18
22
24
27
28
28
29
29
30
3
1. Introduction
Climat intérieur et efficacité au travail
La demande est de plus en plus forte pour un meilleur climat intérieur, en partie parce que les
employés sont de plus en plus nombreux à travailler en intérieur mais aussi parce que l'ambiance
intérieure influe sur le bien-être et donc sur l'efficacité au travail. Deux facteurs, surtout, ont un impact majeur sur la productivité et l'efficacité :
1.
2.
La figure ci-dessous (basée sur les résultats de
l'étude de David Wyon) montre que l'efficacité
d'une personne au travail, en moyenne, est maximale à une température de 22°C. Elle diminue rapidement lorsque la température ambiante est trop
élevée ou trop basse3. Le coût de fonctionnement
d'un système de climatisation représente souvent
moins de 1% de la masse salariale d'une année, ce
qui signifie que l'installation d'un système de climatisation est rapidement amortie, grâce à une productivité et une efficacité améliorées, et à un nombre réduit d'arrêts maladies.
La qualité de l'air
Pour éviter le syndrome des édifices
hermétiques par exemple (des études
effectuées par P.O. Fanger1 ont démontré
cette relation).
La figure ci-dessous montre aussi que des régulateurs thermostatiques individuelles, fiables, sont
nécessaires pour obtenir un bon confort par le
maintien d'une température constante d'environ
22°C.
La température ambiante
(des études effectuées par David Wyon2 ont
démontré cette relation).
1
) P. O. Fanger:
Indoor climate in the 21st century, VVS/VVB 5/2000
2
) David Wyon:
Statens Institut för Byggnadsforskning, Suède
) Dépend aussi de facteurs tels que Clo,Met, etc.
3
Relation ente efficacité au travailet température ambiante
Température
ambiante
(%)
100
90
80
70
60
50
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Efficacité au travail (°C)
4
Types de systèmes de climatisation
Les systèmes de climatisation peuvent être classés
en trois catégories, suivant le fluide caloporteur :
Système
Caloporteur
Terminal
Systèmes à expansion directe
Gaz réfrigérants
Conditionneurs individuels, mono splits,
multi splits, ventilo-convecteurs
Systèmes à air
Air
Système à volume constant, système à
volume variable
Systèmes à eau
Eau
(généralement avec additif)
Poutres froides, plafonds rafraîchissants,
ventilo-convecteurs, unités d'induction
Danfoss propose des régulateurs thermostatiques
pour les circuits de climatisation à eau (ou hydroniques).
L'utilisation de circuits à eau présente les avantages
suivants :
1.
Il s'agit d'une solution écologique, car ils
utilisent peu de gaz réfrigérants.
2.
L'eau est un caloporteur bien meilleur que
l'air. Il faut beaucoup plus d'air (et donc de
plus gros tuyaux) pour obtenir un même
refroidissement qu'avec de l'eau.
3.
Dans les grands bâtiments, les coûts de fonctionnement de la climatisation à eau sont
moindres que ceux des systèmes à expansion
directe.
Objet
Ce guide d'applications est destiné à présenter les
nouveaux régulateurs thermostatiques Danfoss et à
suggérer plusieurs applications dans lesquelles ils
sont recommandés.
Les nouveaux régulateurs assurent une régulation
thermique précise des terminaux suivants :
•
Poutres froides (actives et passives)
•
Plafonds rafraîchissants
•
Ventilo-convecteurs
•
Unités d'induction
5
Projet de rénovation à Stockholm, Suède
Bâtiment :
Organisation
des pièces :
Régulateurs
Danfoss :
Akademiska
Bureaux.
Bureaux ouverts et bureaux
individuels
FEK-IF avec des vannes RA-C 15
régulant le liquide de
refroidissement
Appareil de
refroidissement : Poutres froides 2 tuyaux ESSEN
Installations
de chauffage :
Radiateurs bitubes et robinets
thermostatiques
Projet de construction à Horten, Norvège
Bâtiment :
Organisation
des pièces :
Régulateurs
Danfoss :
Hôtel de ville de Borre
Bureaux.
Bureaux ouverts et individuels
FED-IF avec des vannes RA-C 15
qui régulent à la fois les circuits de
Appareil de
refroidissement : Poutres froides ventilées 2 tuyaux
Halton/Acti-Com
Installations
de chauffage :
Radiateurs bitubes
6
1.1 Définitions
Fonction de
commande séquentielle
La terminologie utilisée sur le marché de la climatisation varie souvent avec un nombre important de
termes utilisés, chaque pays ayant son propre
vocabulaire. La liste ci-après présente les termes
importants et leurs définitions :
Régulateurs thermostatiques :
Installation des tuyauteries :
Régulateurs qui régulent la température de la pièce en
agissant sur les circuits de chauffage et/ou de refroidissement.
L'installation des tuyauteries peut être effectuée de plusieurs façons dans un système de climatisation. On installe normalement des systèmes à 2 ou 4 tuyaux.
Cependant, on utilise aussi des systèmes 2 tuyaux avec
inversion. Une illustration des différentes installations de
tuyauteries est présentée au chapitre 3 du présent guide
"Vue d'ensemble de l'application".
Régulateurs séquentiels :
Régulateurs qui régulent les circuits de chauffage et de
refroidissement séquentiellement. Ils activent soit le circuit de chauffage soit le circuit de refroidissement, et
garantissent (grâce à une zone neutre) que les circuits de
chauffage et de refroidissement ne fonctionnent jamais en
même temps.
Systèmes de climatisation :
Systèmes installés pour maintenir une température confortable dans une pièce où du personnel travaille, etc. Ils
sont activés pour garantir un haut niveau de confort
thermique.
Les systèmes de climatisation sont installés dans les bâtiments commerciaux (banques, locaux de faible production, hôtels, salles d'exposition, bureaux, institutions, etc.).
Confort thermique :
Défini par la norme ISO 7730 comme étant un "Etat d'esprit exprimant la satisfaction concernant l'environnement
thermique". La température est l'un des paramètres fondamentaux qui influencent le degré de confort thermique
d'un individu. Une pièce trop chaude occasionne une
gêne. Lorsque la température de la peau tombe à moins
de 34°C, les récepteurs du froid, chez l'homme, commencent à envoyer des impulsions nerveuses au cerveau
et le niveau de confort thermique diminue.
Système à circulation d'eau (hydronique) :
Dans ces systèmes de climatisation, le fluide caloporteur
est de l'eau pure ou mélangée à un additif (glycol en
général). On les appelle aussi systèmes à base d'eau ou
radiants.
Systèmes à
circulation d'eau
Ventilo-convecteur
Ventilo-convecteurs et unités d'induction :
Un ventilo-convecteur est un appareil à eau ou à air, de
chauffage et/ou de froidissement, comportant un ventilateur pour la circulation d'air. De l'eau chaude et/ou
froide est amenée jusqu'à l'échangeur de chaleur du ventilo-convecteur. L'air circule dans l'échangeur avant d'être
envoyé dans la pièce. Le ventilo-convecteur peut être
placé sur le sol, être fixé au mur ou intégré au plafond.
Pour commander un ventilo-convecteur, il faut régler la
température désirée dans la pièce et la vitesse du ventilateur.
L'unité d'induction est similaire au ventilo-convecteur sauf
qu'elle est alimentée en air frais par une centrale de conditionnement d'air. Le volume d'air est régulé par la conception des tubes d'air. Pour réguler une unité d'induction, une commande pour la température ambiante suffit.
Unité d'induction
Panneau rafraîchissant
Plafonds rafraîchissants :
Le terme de plafond de refroidissement couvre à la fois les
panneaux rafraîchissants et les poutres froides.
Un panneau rafraîchissant peut être comparé à un plancher chauffant, sauf qu'il est installé au plafond. L'eau
glacée circule dans les tuyaux et diminue la température
de la pièce. Il s'agit d'un refroidissement radiant : il n'y a
pas de dispositif de ventilation.
Les poutres froides peuvent être actives ou passives,
selon qu'elles sont alimentées en air frais ou pas. Une
poutre froide passive est traversée par l'air chaud, qui
monte. L'air est refroidi par la surface froide de la poutre
puis il est expulsé vers le bas. Une poutre froide active
fonctionne comme une poutre passive, sauf qu'elle est
aussi alimentée en air frais par une unité de ventilation
centrale.
Poutre froide
On trouve sur le marché des poutres froides 2 tuyaux et 4
tuyaux.
7
2. Dispositifs de commande thermostatique
Deux dispositifs de commande thermostatique
Danfoss permettent de réguler la température
ambiante dans un système de climatisation :
• Régulateurs thermostatiques
• Régulateurs électroniques
Ces deux dispositifs de commande automatique
conviennent pour une large gamme de terminaux.
Les régulateurs sont utilisées dans toutes sortes de
systèmes à circulation d'eau, souvent de grande
taille avec tampon, où l'eau circule dans le système
secondaire.
Le présent guide produits et applications traitera surtout
des régulateurs thermostatiques automatiques Danfoss.
Cependant, la gamme complète des produits Danfoss,
utilisés dans les systèmes de climatisation, est présentée
à la fin du guide, au chapitre 5 "Produits Danfoss pour les
systèmes de climatisation".
2.1 Régulateurs thermostatiques
automatiques
Les régulateurs thermostatiques automatiques
fonctionnent de la même manière que les thermostats Danfoss, à savoir, le volume de liquide
augmente et diminue en fonction des changements
de température dans la pièce.
Les régulateurs thermostatiques Danfoss sont en
fait des soufflets. Le régulateur est activé par les
changements de température ambiante et, via le
volume de liquide, régule le débit d'eau à travers la
vanne. Les régulateurs Danfoss sont des régulateurs proportionnels.
2.1.1 Théorie de la régulation
L'objet d'une commande thermostatique est de
minimiser la différence entre la température réelle ou
régulée et la température définie par l'utilisateur
final. Par exemple, on peut régler la température sur
22°C, qui devient la température de consigne. La
commande régule alors la vanne et le débit d'eau
de telle façon que la température reste à 22°C quelle que soit la charge de travail.
Il existe plusieurs types de régulateurs permettant
de réguler la température ambiante dans un système de climatisation. Les régulateurs tout ou rien,
proportionnels ou proportionnels/intégrals sont
souvent utilisées avec des ventilo-convecteurs, des
unités d'induction, des poutres froides et des panneaux rafraîchissants.
La commande tout ou rien est la plus simple.
Elle n'offre que deux possibilités : "on" (vanne
ouverte, débit maximum d'eau) ou "off" (vanne fermée, pas de circulation d'eau). Une commande
tout ou rien met 3 à 5 minutes pour ouvrir et fermer
la vanne. Il s'agit donc du système qui offre le moins
Température de la pièce (°C)
23.0
22.5
22.0
21.5
21.0
6
8
10
12
14
8
10
12
14
Puissance de refroidissement (W)
500
0
-500
-1000
-1500
-2000
6
8
de stabilité de température, comme le montre la
figure ci-dessous.
La commande proportionnelle est modulaire.
Elle peut ajuster continuellement le degré d'ouverture de la vanne et le débit de l'eau de refroidissement. La régulation proportionnelle est associée à
une bande P de 1 à 2°C, qui constitue une marge
acceptable. La régulation proportionnelle assure
une température stable et une circulation d'eau
continue.
La commande proportionnelle intégrale. Il s'agit d'une commande proportionnelle et intégrale qui
supprime la plage de difference de température
avec le temps. Cependant, en saison moins
chaude, lorsque la climatisation n'est utilisée que
pendant une partie de la journée, il existe peu ou
pas de différence entre la commande proportionnelle et proportionnelle intégrale.
La figure illustre les déviations de température
depuis la température réglée (ici 22°C), selon que
l'on utilise une commande tout ou rien, une régulation proportionnelle ou une régulation proportionnelle intégrale. Elle illustre également l'impact d'une
chaleur accrue de 400 W dans la pièce (par le
soleil) entre midi et 18h, en fonction du type de
régulation utilisé.
On peut conclure que :
• Une régulation proportionnelle peut présenter
une déviation de température un peu plus
grande qu'une régulation proportionnelle
intégrale, lorsque la chaleur augmente dans
une pièce.
Cependant, les modèles de réaction des
deux types de commande sont à peu près
similaires. Le confort thermique d'un individu
dans la pièce sera vraisemblablement équivalent avec les deux régulateurs.
•
Lorsqu'on compare une régulation proportionnelle avec une commande tout ou rien, il est
évident que la régulation proportionnelle offre
un degré de confort plus important, car elle
maintient un niveau de température plus stable
dans la pièce. En outre, une commande tout
ou rien ouvrira et fermera la vanne plus souvent
qu'une commande proportionnelle, ce qui ne
sera pas sans conséquences sur le bruit produit par le système de climatisation.
Les régulateurs thermostatiques automatiques à régulation proportionnelle Danfoss constituent une solution
attrayante par rapport aux régulateurs électroniques avec
régulation proportionnelle intégrale ou tout ou rien. Les
régulateurs thermostatiques Danfoss garantissent une
température constante et un haut niveau de confort pour
les occupants de la pièce.
<···· Température réglée (22°C)
Commande tout ou rien
16
18
20
22
24
Régulation proportionnelle
intégrale
Régulation proportionnelle
Pénétration de la chaleur
du soleil
16
18
20
22
24
Source : Données de simulation
extraites du programme
Simulink.
9
2.2 Gamme de régulateurs thermostatiques automatiques
Danfoss a développé une gamme complète de régulateurs pour circuit de chauffage, circuit de refroidissement ainsi que des régulateurs séquentiels pour les circuits de chauffage et de refroidissement.
Les régulateurs sont utilisés pour des systèmes de climatisation installés dans des constructions neuves,
ainsi que dans des projets de rénovation (bâtiments existants dans lesquels de nouveaux systèmes de
refroidissement doivent être installés).
La gamme de produits inclut les capteurs FED, FEK et FEV ainsi que les vannes RA-C.
80
2.2.1 Capteurs FED pour régulation
séquentielle des circuits de chauffage et de
refroidissement
2.2.2 FEK pour circuits de refroidissement
FED-FF (013G5462)
FEK-FF (013G5464)
Commande séquentielle des circuits de chauffage et de
refroidissement avec capteur à distance.
Longueur des capillaires : 2 + 2 + 2 m
Commande pour circuits de refroidissement avec capteur
à distance.
Longueur des capillaires : 2 + 2 m.
FED-IF (013G5463)
FEK-IF (013G5465)
Commande séquentielle des circuits de chauffage et de
refroidissement avec capteur intégré. Longueur des capillaires : 4 + 11 m (013G5461 a des capillaires de 7 + 8 m).
Commande pour circuits de refroidissement avec capteur
intégré. Longueur de capillaire : 5 m.
(013G5468 avec capillaires de 8 m).
Les capteurs FED sont utilisés dans des applications où le
circuit de refroidissement et le circuit de chauffage doivent
être régulés par une seule commande. La zone neutre
empêche le fonctionnement simultané des circuits de
refroidissement et de chauffage, permettant de réaliser
des économies d'énergie. La zone neutre peut être ajustée entre 0,5°C et 2,5°C, en fonction de la pression différentielle du système.
Les régulateurs FEK sont installés dans des pièces pour
lesquelles une simple régulation du circuit de refroidissement est nécessaire.
Le capteur FED peut être utilisé avec des systèmes 2 tuyaux à inversion, des poutres froides 4 tuyaux, des solutions avec plafonds rafraîchissants et radiateurs, des ventilo-convecteurs 4 tuyaux et des unités d'induction 4 tuyaux.
La plage de température est de 17°C à 27°C. On peut
facilement limiter ou bloquer la température au moyen du
dispositif de limitation incorporé.
80
80
55
85
70
87
31
71
36
35
35
10
Les régulateurs FEK peuvent être utilisés avec des circuits 2 tuyaux tels que les poutres froides, les plafonds
rafraîchissants, les ventilo-convecteurs ou les unités
d'induction.
2.2.3 FEV pour circuits de chauffage
2.2.4 Vannes RA-C pour circuits de
refroidissement
FEV-FF (013G5466)
RA-C 15 (013G3094)
Commande pour circuits de chauffage avec capteur à
distance.
Longueur des capillaires : 2 + 2 m.
Vanne DN15 pour circuits de chauffage et de refroidissement, avec raccord G 3/4 ".
FEV-IF (013G5467)
RA-C 20 (013G3096)
Commande pour circuits de chauffage avec capteur
intégré.
Longueur de capillaire : 5 m.
Vanne DN20 pour circuits de chauffage et de refroidissement, avec raccord G 1 ".
Les régulateurs FEV sont installés dans des pièces ne
nécessitant qu'une régulation du circuit de chauffage.
Ils peuvent être utilisés avec des circuits 2 tuyaux tels que
des radiateurs, des ventilo-convecteurs, des panneaux
chauffants et des unités d'induction.
Les vannes RA-C pour circuits de chauffage et de refroidissement peuvent être couplées à des régulateurs
thermostatiques automatiques Danfoss de type FED, FEK
et FEV et des actionneurs Danfoss de type ABNR, ABNM
et AG-EIB.
Pour rafraîchir, les circuits de refroidissement utilisent plus
d'eau que les circuits de chauffage, car le risque de condensation limite la température minimum possible de
l'eau. Il est C'est alors necessaire d'augmenter le débit.
Par exemple, dans les plafonds de refroidissement, la
température la plus basse possible est de l'ordre de 14°C
à 16°C, ce qui signifie qu'il faudra une plus grande quantité d'eau pour garantir un refroidissement suffisant de la
pièce. Or ces débits élevés peuvent entraîner des bruits
dans les tuyauteries ou les vannes. Les vannes RA-C sont
donc conçues pour fonctionner avec un faible bruit. Les
vannes sont en laiton anti-corrosion, spécialement conçues pour des applications d'eau de refroidissement.
• Les vannes RA-C possèdent
4 préréglages pour garantir une
quantité d'eau suffisante dans le
circuit de refroidissement
• Filetages extérieurs permettant de monter des
raccords à compression pour
tuyaux en cuivre, acier et
polyéthylène réticulé
• RA-C 15 : kvs = 1,2 m3/h
• RA-C 20 : kvs = 3,3 m3/h
• Préréglage N = 10 (pression
statique maximum : 145 psi
soit environ 10,15 bars)
• Pression différentielle
maximale : 0,6 bars (8,7 psi)
• Laiton anti-corrosion
• Teneur maximale en glycol :
40%, circuit fermé
secondaire
G 3/4 A
20
66
G1A
30,5
74
11
Projet de rénovation à Karlsruhe en Allemagne
Bâtiment :
Organisation
des pièces :
Régulateurs
Danfoss :
Emetteur:
Banque postale
Bureaux.
FED-FF avec vannes RA-C 15/
RA-N régulant les circuits de
Installation de chauffage et de
refroidissement 4 tuyaux.
Unités d'induction Temset AG
Projet de rénovation à Oslo en Norvège
Bâtiment :
Organisation
des pièces :
Régulateurs
Danfoss :
Emetteur :
Installation
de chauffage :
Autre :
12
Thiis Gârden
Bureaux.
Bureaux individuels.
9 étages de 1 500 m2 chacun
FEK-IF avec vannes RA-C 15 régulant
le circuit de refroidissement
Panneaux rafraîchissants 2 tuyaux
Nordia
Radiateurs bitubes
Une vanne AVDO Danfoss est posée
au bout de chaque tuyau pour assurer
un débit minimum dans le tuyau
8 à 10 panneaux par AVDO
3. Vue d'ensemble des installations
Ce chapitre montre comment installer les régulateurs thermostatiques Danfoss :
1.
2.
3.
Sur différents circuits
Avec des poutres froides et des panneaux
rafraîchissants
Avec des unités d'induction et des ventiloconvecteurs
Circuit de refroidissement
2 tuyaux
FEK-FF/FEK-IF.
RA-C
Des solutions complètes avec d'autres produits
Danfoss sont également présentées.
3.1 Types de tuyauteries
Les tuyauteries d'une installation de climatisation
peuvent être installées de différentes façons. Les
schémas illustrent les différentes installations de
régulateurs thermostatiques Danfoss sur ces tuyauteries.
RA-C
Circuit 2 tuyaux et à inversion
centrale avec FED-FF/FED-IF
et une vanne 3 voies.
RA-C
RA-C
Circuits de refroidissement
et de chauffage
FED-FF/FED-IF.
RA-N
Unité terminale 4 tuyaux avec
capteur FED-IF intégré.
13
3.2 Régulateurs pour poutres froides et panneaux rafraîchissants
Régulateurs pour poutres froides et panneaux rafraîchissants
Circuits 2 tuyaux
14
FEK-IF : Régulateur pour circuit de refroidissement
uniquement.
FEV-IF : régulateur pour circuit de chauffage uniquement
Régulateur FEK-IF avec capteur intégré. On utilise
une vanne RA-C pour l'eau glacée.
Régulateur FEV-IF avec capteur intégré. On utilise
une vanne RA-N/FN ou RA-C pour l'eau chaude.
Fonction :
Le régulateur maintient la température constante et
garantit un haut niveau de confort thermique.
Fonction :
Le régulateur maintient la température constante et
garantit un haut niveau de confort thermique.
Lorsque la température de la pièce dépasse la température réglée (par exemple 22°C), l'adaptateur
FEK ouvre la vanne de refroidissement (RA-C) et
alimente la poutre froide ou le panneau rafraîchissant en eau glacée.
Lorsque la température de la pièce descend endessous de la température réglée (par exemple
22°C), l'adaptateur FEV ouvre la vanne de chauffage (RA-N/FN/C) et alimente la poutre froide ou le
panneau rafraîchissant en eau chaude.
Caractéristiques :
• Plage de température : entre 17°C et 27°C
• Possibilité de limiter ou bloquer la plage de
température
• Peut être utilisé sur des circuits 2 tuyaux
• Peut être installé dans des bâtiments neufs
ou anciens dans lesquels un système de
climatisation est nécessaire
• S'utilise avec la vanne RA-C pour circuit de
refroidissement
Caractéristiques :
température
• Peut être utilisé sur des circuits 2 tuyaux
• Peut être installé dans des bâtiments neufs
ou anciens dans lesquels un système de
climatisation est nécessaire
• S'utilise avec vannes RA-N/FN ou une vanne
RA-C
Régulateurs thermostatiques pour poutres froides et plafonds de refroidissement
Circuits 4 tuyaux
FED-IF : Régulation des circuits de chauffage et de refroidissement avec le même appareil. Pour systèmes associant par exemple plafonds rafraîchissants et radiateurs
FED-IF : Régulateur pour système réversible comme plafond chauffant/rafraîchissant à 4 tuyaux.
Le régulateur séquentiel FED-IF avec capteur intégré régule les circuits de chauffage et de refroidissement.
On peut utiliser des vannes RA-C ou RA-N/RA-FN
pour l'eau chaude, et la vanne RA-C pour l'eau
glacée.
Caractéristiques :
• S'utilise avec différents circuits 4 tuyaux ou
des circuits à inversion 2 tuyaux
• S'utilise avec la vanne RA-C de forte capacité
et les vannes RA-N ou RA-FN
• Peut s'installer dans des bâtiments nouveaux
ou anciens dans lesquels les circuits de
chauffage et de refroidissement doivent être
régulés par une seule commande
• Les éléments FED sont faciles à installer par
un spécialiste du chauffage et de la
climatisation
• Le régulateur FED permet de réaliser des
économies d'énergie grâce à son fonctionnement séquentiel ; il garantit que le chauffage
et le refroidissement ne marchent pas en
même temps
température
• Le régulateur FED comporte une zone neutre
réglable entre 0,5°C et 2,5°C
• La longueur des capillaires peut être adaptée
en fonction de l'unité terminale ou du circuit
• Le capillaire est facile à dissimuler, par exemple,
lorsque la commande FED doit être déplacée
• Le régulateur FED peut aussi être installé
directement sur la poutre froide
Fonction :
Le régulateur maintient la température de la pièce
constante et garantit un haut niveau de confort
thermique.
Le régulateur FED agit sur la vanne de refroidissement et la vanne de chauffage. Il est équipé d'un
dispositif d'inversion pour réguler le circuit de refroidissement.
La vanne du circuit de chauffage s'ouvre lorsque la
température descend en-dessous de la température de consigne (par exemple 22°C).
Elle se ferme lorsque la température dépasse 22°C,
et la vanne du circuit de refroidissement s'ouvre
lorsque la température dépasse la zone neutre (par
exemple 22°C plus la zone neutre de 1°C).
15
3.2.1 Condensation
L'utilisation d'un plafond rafraîchissant comporte toujours
un risque de condensation.
Les poutres froides et panneaux rafraîchissants ne sont
pas équipés de bacs de récupération pour la condensation,
ce qui peut donc occasionner
des dégâts dans le bâtiment ou
sur le mobilier, si de la condensation se forme.
Pour obtenir un effet rafraîchissant maximal du plafond de
refroidissement, il faut obtenir la
température la plus faible possible, bien qu'une température
basse puisse créer de la condensation.
De la condensation apparaît
lorsque la température de la
surface du plafond de refroidissement est en-dessous du
point de condensation de l'air.
Diagramme psychrométrique de Mollier
On peut utiliser le diagramme
de Mollier pour calculer la température minimale de l'eau du
circuit qui ne provoquera pas
de condensation.
Mesure de la température du
point de condensation : mesurer la température de l'air et
l'humidité relative, puis lire le
diagramme.
re
tu e
ra id
pé m
m hu
te lbe
bu
Par exemple, lorsque la température de l'air est de 25°C et
l'humidité relative de 50%, de la
condensation peut apparaître
sur la surface froide si l'eau du
circuit a une température de
moins de 14°C.
h = enthalpie spécifique en kJ/kg
pv = pression de vapeur en kPa
x = teneur en eau en kg d'eau/kg d'air sec
R = humidité relative en %
T = température du bulbe sec
Tv = température du bulbe humide
Pression barométrique de référence :
= 760 mm Hg
= 101,3 kPa
16
3.2.2 Détecteur de condensation de type EDA
Le détecteur de condensation Danfoss, type EDA,
est électronique.
Il peut être couplée à des régulateurs thermostatiques automatiques Danfoss de type FED ou FEK
(ou avec le régulateur électronique ECC Danfoss).
Détecteur électronique de condensation
Fonction :
L'alarme point de condensation électronique EDA
se déclenche lorsque le capteur EDA-S détecte de
la condensation sur le tuyau.
En mode alarme, les deux relais libres de potentiels
sont activés. Les sorties relais ferment la vanne
et/ou indiquent au système d'alarme ou au système
GTB que de la condensation apparaît dans la zone.
L'alarme point de condensation électronique EDA est
équipée d'un capteur de type EDA-S, qui enregistre la
présence de condensation sur les tuyaux d'eau alimentant
le panneau rafraîchissant ou la poutre froide.
Capteur
EDA-S
Vers GTB
Dimensions :
Caractéristiques :
• Est équipée d'un potentiomètre pour régler la
sensibilité du capteur EDA-S
• Le détecteur EDA-24 s'alimente en 24 V
• Le détecteur EDA-230 s'alimente en 230 V
• On peut coupler les actionneurs thermiques
Danfoss de type ABN au detecteur de point
de condensation EDA. Il est recommandé
d'utiliser la version normalement fermée,
ainsi en cas de défaillance du moteur,
la vanne se ferme
17
3.2.3 Solutions de régulation pour plafonds rafraîchissants
Ce chapitre présente trois types de solutions de régulation pour systèmes de climatisation, lorsque les
émetteurs sont des plafonds rafraîchissants. Ces solutions incorporent également d'autres produits
Danfoss pour systèmes de climatisation.
#1 : Solution de régulation pour plafonds rafraîchissants. Refroidissement uniquement.
EDA
O
UT
SH
FF
N/
AB -C
RA
-C
RA
V
RL
S
AED
IF
KFE
Systèmes et avantages :
Il s'agit d'un circuit de refroidissement dans lequel le capteur FEK-IF est monté sur le mur. Il maintient une température confortable dans la pièce en ouvrant et en fermant la vanne RA-C.
Des vannes RLV et d'isolement sont installées aux deux
extrémités de l'émetteur permettant de fermer facilement
chaque plafond rafraîchissant pour leur maintenance ou
leur nettoyage par exemple.
Si l'on installe le détecteur EDA, le système est protégé
contre la condensation. Le capteur EDA-S détecte l'apparition de condensation sur le tuyau et ferme la vanne ou
envoie un signal au système d'alarme.
18
Deux types de vannes RA-C peuvent être installés : RA-C
15 et RA-C 20. Elles ont toutes les deux été conçues pour
faire le moins de bruit possible. Pour faciliter leur installation, les vannes RA-C possèdent deux filetages externes,
ce qui permet de monter des raccords de compression de
la gamme Danfoss.
L'installation de FEK-IF sur un circuit 2 tuyaux permet aux
utilisateurs de régler la température de la pièce localement.
#2 : Solution de régulation pour plafonds de refroidissement.
Circuits de chauffage et de refroidissement.
EDA
F
OF
UT
SH
N/
AB -C
RA
-C
RA
S
AED
L
RV
IF
DFE
RA-N/FN
La figure ci-dessus présente un circuit 4 tuyaux dans une
pièce comportant des radiateurs et des panneaux rafraîchissants. Le capteur FED-IF régule le radiateur et le
panneau rafraîchissant séquentiellement, pour garantir
une température confortable à tout moment de l'année.
Le capteur FED est équipé d'une zone neutre empêchant
le fonctionnement simultané du radiateur et du plafond de
refroidissement, afin d'éviter des dépenses superflues de
chauffage et de refroidissement.
Le capteur FED est particulièrement intéressant dans les
projets de rénovation, comportant déjà des installations
de chauffage (avec les thermostats Danfoss par exemple),
mais nécessitant un refroidissement. Dans ce cas-là,
l'adaptateur de chauffage FED est compatible avec la
vanne Danfoss montée sur le radiateur, et l'adaptateur de
refroidissement fonctionne avec la vanne RA-C.
Des vannes RLV et d'isolement sont posées pour faciliter
la maintenance du plafond de refroidissement. L'alarme
point de condensation EDA assure une protection contre
la condensation sur le plafond de refroidissement.
19
EDA
#3 : Solution de régulation pour plafonds rafraîchissants – Vue d'ensemble
du système, circuits de chauffage et de refroidissement.
EDA
RL
V
ASV
ASV
FE
DIF
RA-N/
FN
AM
V
AM
V
EC
L
ED
AS
A
RABN/
-C
RL
V
FE
DIF
ED
AS
RA
-C
SH
UT
OF
F
A
RA BN
-C
AVDO
Principe et avantages :
La figure montre une vue globale du système 4 tuyaux.
Des plafonds rafraîchissants et des radiateurs sont installés dans chaque pièce respectivement comme émetteurs
de froid et émetteurs de chaleur. Le capteur FED permet
de maintenir la température désirée dans la pièce. Un
détecteur EDA est installé pour prévenir la condensation.
Des régulateurs électroniques Danfoss ECL contrôlent la
température de l'eau des circuits de chauffage et de refroidissement. Danfoss produit toute une gamme de régulateurs ECL qui permettent de réaliser des économies
d'énergie et de s'assurer que l'eau pour les radiateurs et
les plafonds de refroidissement est à la bonne température.
20
Des vannes d'équilibrage automatiques, ASV par exemple, maintiennent une pression différentielle constante
et un débit minimum d'eau dans chaque émetteur.
Lorsque le circuit d'eau glacée est long, une vanne de
bipasse peut être nécessaire. En effet, les tuyaux se
réchauffent lorsque la vanne 2 voies est fermée pendant
une longue période, ce que l'on peut éviter en installant
une vanne de bipasse, telle que l'AVDO de Danfoss, à
l'extrémité du circuit. Elle maintient un débit minimum
d'eau dans le système.
Projet de rénovation à Västerås, en Suède
Bâtiment :
Organisation
des pièces :
Régulateurs
Danfoss :
Emetteur :
Installations
de chauffage :
Autre :
Mälardalens High School
Salles de classe et bureaux
Bureaux ouverts et bureaux individuels
FEK-IF avec vannes RA-C 15 et
RA-C 20 régulant le circuit de
refroidissement
Poutres froides 2 tuyaux
Fläkt Ventilation AB
Radiateurs bitubes avec robinets
thermostatiques Danfoss
Dans certaines salles plus spacieuses, l'installation
est telle qu'un seul capteur FEK-IF régule 2 poutres.
On utilise alors une vanne RA-C 20 (voir page 27)
Projet de rénovation à Halmstad, en Suède
Bâtiment :
Organisation
des pièces :
Régulateurs
Danfoss :
Emetteur :
Installations
de chauffage :
Commissariat de police de Halmstad
Bureaux.
FED-IF avec vannes RA-C 15/
RA-N régulant les circuits de
Poutres froides 2 tuyaux Lindab
Radiateurs bitubes
21
3.3 Régulateurs pour ventilo-convecteurs et unités d'induction
Régulateurs pour ventilo-convecteurs et unités d'induction
Systèmes 2 tuyaux
22
FEK-FF : Régulateur pour circuit de refroidissement
uniquement.
FEV-FF : Régulateur pour circuit de chauffage uniquement.
Le régulateur FEK-FF pour ventilo-convecteurs et
unités d'induction est équipé d'un capteur à distance. Il peut être placé, par exemple, sous le châssis
de l'appareil ou au niveau de l'entrée d'air dans la
pièce.
Le régulateur FEV-FF pour ventilo-convecteurs et
unités d'induction est équipé d'un capteur à distance, qui peut, par exemple, être posé sous le châssis de l'appareil ou au niveau de l'entrée d'air dans
la pièce.
Fonction :
constante en régulant la vanne et le débit d'eau glacée.
Fonction :
constante en régulant la vanne et le débit d'eau
chaude.
Lorsque la température de la pièce dépasse la température de consigne (par exemple 22°C), le capteur FEK ouvre la vanne de refroidissement et alimente le ventilo-convecteur ou l'unité d'induction
en eau glacée.
Lorsque la température de la pièce tombe en-dessous de la température de consigne (par exemple
22°C), le capteur FEV ouvre la vanne de chauffage
et alimente le ventilo-convecteur ou l'unité d'induction en eau chaude.
Caractéristiques :
• La température de consigne est ajustable sur
la commande FEK-FF
• S'utilise sur des systèmes 2 tuyaux
• Le capteur commande la vanne via des
capillaires et un adaptateur
• S'utilise avec des vannes de refroidissement
RA-C
Caractéristiques :
• La température de consigne se règle sur la
commande FEV-FF
• S'utilise sur des systèmes 2 tuyaux
• Le capteur commande la vanne via des
capillaires et un adaptateur
• S'utilise avec des vannes RA-N/FN/C
Régulateur pour ventilo-convecteurs et unités d'induction
Systèmes 4 tuyaux
FED-FF : Commande pour circuits de refroidissement et
de chauffage.
Le régulateur séquentiel FED-FF régule les circuits
de chauffage et de refroidissement et est équipée
d'un capteur à distance, qui peut, par exemple, être
posé sous le châssis de l'appareil ou au niveau de
l'entrée d'air dans la pièce.
Types de vannes : vannes RA-C ou RA-N/FN pour
l'eau chaude et vanne RA-C pour l'eau glacée.
Fonction :
La commande maintient la température de la pièce
constante et garantit un haut niveau de confort
thermique.
Le régulateur FED régule les vannes de refroidissement et de chauffage.
La vanne du circuit de chauffage s'ouvre lorsque la
température tombe en-dessous de la température
de consigne (par exemple 22°C).
Elle se ferme lorsque la température dépasse la
température de consigne (22°C). La vanne du circuit de refroidissement s'ouvre lorsque la température dépasse la zone neutre (par exemple, 22°C +
la zone neutre de 1°C).
Caractéristiques :
• S'utilise sur systèmes 4 tuyaux
• S'utilise avec la vanne à forte capacité RA-C
et les vannes RA-N/FN
• Peut être installée dans des bâtiments neufs
ou anciens dans lesquels les unités de
chauffage et de refroidissement doivent être
régulées par une seule commande
• Le régulateur FED est facile à installer par un
spécialiste du chauffage et de la climatisation
• Le capteur FED permet de réaliser des
économies d'énergie, grâce à son fonctionnement séquentiel. Il garantit que le chauffage
et le refroidissement ne marchent pas
simultanément
• Possibilité de limiter ou de bloquer la plage de
température sur le capteur
• Le capteur FED comporte une zone neutre
réglable entre 0,5°C et 2,5°C
• La longueur des capillaires peut être adaptée
en fonction de l'unité terminale ou du circuit
• Le capillaire est facile à dissimuler, par
exemple, lorsque la commande FED doit
être déplacée
• La température de consigne peut être ajustée
sur la commande FED
23
3.3.1 Solutions de régulation pour ventilo-convecteurs
et unités d'induction
Cette section présente trois types de solutions de régulation pour systèmes de climatisation, lorsque les
émetteurs sont des ventilo-convecteurs ou des unités d'induction. Ces solutions comportent aussi
d'autres produits Danfoss pour systèmes de climatisation.
#1 : Solution de régulation pour ventilo-convecteurs ou unités d'induction.
Refroidissement uniquement.
RA-C
RLV
SHUT OFF
FEK-FF
24
Système de refroidissement 2 tuyaux dans lequel le capteur FEK-FF est installé sur le ventilo-convecteur ou
l'unité d'induction. La commande maintient une température constante en ouvrant et fermant la vanne RA-C.
La vanne 2 voies RA-C est posée sur le tuyau de circulation d'eau. Une vanne de bipasse, comme l'AVDO de
Danfoss, peut être installée sur le circuit pour assurer un
débit d'eau constant.
Des vannes RLV et d'isolement sont installées pour faciliter la maintenance du ventilo-convecteur ou de l'unité
d'induction.
La vanne AVDO fonctionne comme une commande de
bipasse. Lorsque la pression augmente dans le circuit
suite à la fermeture de la vanne RA-C, la vanne de bipasse AVDO s'ouvre pour maintenir un minimum de débit
dans le système.
Circuits de chauffage et de refroidissement.
RLV
RLV
RA-C
RA-N/
FN/
RA-C
SHUT
OFF
FED-FF
SHUT
OFF
Système de chauffage et de refroidissement 4 tuyaux
dans lequel le capteur FED-FF est installé sur le ventiloconvecteur ou l'unité d'induction. Il maintient une température confortable dans la pièce en ouvrant et fermant
les vannes de chauffage et de refroidissement.
La vanne AVDO fonctionne comme une commande de
bipasse. Lorsque la pression augmente dans le circuit
suite à la fermeture de la vanne RA-C, la vanne de bipasse AVDO s'ouvre pour maintenir un minimum de débit
dans le système.
La vanne 2 voies RA-C de forte capacité est posée sur le
tuyau de circulation d'eau. Il est conseillé d'installer une
vanne de bipasse, comme AVDO de Danfoss, à l'extrémité du circuit pour maintenir un débit constant.
25
Système de chauffage et de refroidissement
RLV
RA-C
FED-FF
FED-FF
AVDO
RA-N/FN
RA-C
AM
V
AM
V
EC
L
ASV
La figure montre une vue d'ensemble du système pour
ventilo-convecteurs ou unités d'induction. Des régulateurs
ECL sont utilisées pour réguler la température de l'eau
dans les circuits de chauffage et de refroidissement. Elles
garantissent que l'eau des circuits de chauffage et de
refroidissement est bien à la bonne température.
Le capteur FED régule la température de la pièce. Il ouvre
et ferme les vannes de chauffage et de refroidissement, en
fonction de la charge thermique.
Dans les grands systèmes, avec de longs tuyaux, il est
parfois nécessaire d'installer une petite vanne de bipasse
pour alimenter instantanément la pièce en eau glacée
lorsque la vanne s'ouvre. La vanne de bipasse, par exemple AVDO de Danfoss, est placée à l'extrémité du circuit.
26
On utilise des vannes d'équilibrage automatique, telles
que les vannes de pression différentielle ASV, pour
s'assurer que le système est bien équilibré et que
l'alimentation en eau de chaque émetteur est suffisante.
Lorsqu'un minimum de débit est requis pour empêcher le
gel, une vanne AVDO peut être posée sur le tuyau principal.
3.4 Solutions de régulation dans les bureaux ouverts
Des régulateurs automatiques Danfoss peuvent aussi être utilisées dans des
bureaux paysagés (ouverts), mais il faut veiller à ce qu'il n'y ait pas d'interférence
entre eux.
Dans des pièces de taille moyenne, on peut utiliser un réseau de
tuyauteries parallèles, comme le
montre l'illustration ci-dessous.
Lorsque tous les régulateurs sont réglés sur la même température de consigne (par exemple 22°C), rien n'empêche
d'en installer plusieurs dans la même pièce.
Les illustrations viennent d'un projet de construction dans
lequel 33 capteurs FEK-IF ont été installés dans le même
bureau et réglés sur la même température de consigne.
Le chauffage est assuré par des radiateurs avec robinets
thermostatiques.
UT
SH
Dans cet exemple, un capteur
FEK-IF régule deux panneaux
rafraîchissants.
FF
O
V
RL
IF
KFE
RA
-C
Les utilisateurs finaux (dans les étages du bâtiment qui
sont déjà loués) se sont montrés très satisfaits de cette
solution de régulation.
27
4. Caractéristiques des systèmes de climatisation
4.1 Utilisation de vannes 2 voies au lieu de
vannes 3 voies
Dans les grands systèmes de climatisation,
Danfoss recommande l'utilisation de vannes 2 voies
avec débit variable au lieu de vannes 3 voies, pour
les raisons suivantes :
•
L'utilisation de vannes 2 voies avec débit variable est plus économique en termes de consommation d'énergie, car il n'est pas nécessaire d'alimenter constamment le circuit entier
en eau. En effet, maintenir un débit constant
dans des tuyaux mal isolés comporte un risque
de pertes énergétiques importantes.
•
Lorsque l'on souhaite un débit constant, une
pompe doit fonctionner à vitesse constante.
Les coûts de fonctionnement d'une pompe
dans un grand circuit sont sensibles. Un débit
variable permet donc de réaliser des économies énergétiques substantielles.
•
Notre expérience en matière de chauffage,
nous a enseigné qu'il est difficile d'équilibrer les
systèmes avec des vannes de bipasse 3 voies,
qui posent, en outre, un problème de bruit. On
retrouve les mêmes problèmes dans les systèmes de climatisation. Il est beaucoup plus
facile pour l'installateur d'équilibrer le système
avec des vannes 2 voies (pré-réglées). L'ajout
de vannes d'équilibrage automatiques améliore
encore le système.
•
Pour empêcher le gel de l'eau dans le circuit
principal, Danfoss recommande l'utilisation
d'un tampon, et l'utilisation du débit variable
dans le circuit secondaire. Lorsque le circuit est
long, on peut installer une vanne de bipasse
2 voies à l'extrémité du circuit, pour alimenter
instantanément l'émetteur en eau glacée.
(voir page 20).
28
4.2 Equilibrage des systèmes de climatisation
4.2.1 Vannes d'équilibrage automatiques ASV
Les systèmes de chauffage et de refroidissement
s'équilibrent à peu près de la même manière.
Lorsqu'on équilibre un système de refroidissement,
on souhaite avant tout que la bonne quantité d'eau
soit distribuée à tous les ventilo-convecteurs, unités
d'induction, poutres froides et panneaux rafraîchissants du système, de sorte que chaque émetteur
produise l'effet rafraîchissant calculé dans la pièce.
Il faut donc veiller à ce qu'un débit d'eau suffisant
parvienne même jusqu'à l'émetteur le plus éloigné
Les vannes d'équilibrage automatiques ASV
Danfoss offrent d'excellentes caractérstiques de
fonctionnement. Elles font peu de bruit et le coût de
mise en service est réduit.
La véritable différence entre système de chauffage
et système de refroidissement réside dans le ∆t, la
différence de température entre la conduite aller et
la conduite de retour. Dans un système de refroidissement, le ∆t est d'environ 3 à 5°C, alors que dans
un système de chauffage le ∆t est de 20 à 30°C. Il
faut donc transporter de plus grandes quantités
d'eau dans un système de refroidissement, ce qui
requiert davantage d'énergie pour déplacer les
calories.
Il est donc important de créer un équilibrage précis
et optimal du système de refroidissement. Les vannes d'équilibrage permettent d'optimiser l'utilisation
des pompes de circulation qui tournent ainsi moins
vite. De plus les vannes de commande sur les ventilo-convecteurs, les unités d'induction et les plafonds de refroidissement sont ainsi placées dans de
bonnes conditions de fonctionnement, avec une
faible pression différentielle et une diminution maximale du bruit. Enfin, et surtout, le système apporte
du confort et rafraîchit toutes les personnes dans la
pièce avec un minimum d'énergie et de bruit.
La gamme ASV comprend la vanne d'équilibrage
automatique ASV-PV et la vanne d'isolement et de
réglage ASV-I. La vanne ASV-PV assure une pression différentielle constante entre 5 et 25kPa
(ajustable ; le réglage usine est de 10 kPa), alors
que la vanne d'isolement et de réglage ASV-I maintient toujours le débit maximum. La vanne ASV-I est
livrée avec des raccords pour prise de pression.
Les vannes ont un cône de détente. Ainsi, leur fonctionnement ne dépend pas de la pression de la
pompe.
Les vannes ASV-PV et ASV-I assurent un fonctionnement et un équilibrage optimum sur tout le circuit et s'adaptent aux dimensions classiques des
systèmes de chauffage et de refroidissement. Les
vannes peuvent le plus souvent être choisies en
fonction de la dimension des tuyauteries.
29
5. Produits Danfoss pour les systèmes de climatisation
Danfoss fournit une large gamme de produits pour les systèmes de climatisation. Cette gamme comprend des vannes, des actionneurs,
des régulateurs thermostatiques et des régulateurs électroniques. Le tableau ci-après présente cette gamme de produits.
Pour en savoir plus sur les produits ou obtenir les fiches techniques, contacter Danfoss.
Régulateurs thermostatiques
automatiques
Type
Code n°
Capteur
Capillaire
FED-FF
013G5462
A distance
2+2+2 m
Plage de températures
Pour chauffage et refroidissement
FED-IF
013G5463
Intégré
4+11 m
013G5461
Intégré
7+8 m
013G5464
A distance
2+2 m
Pour le refroidissement
FEK-FF
FEK-IF
013G5465
Intégré
5m
013G5468
Intégré
8m
FEV-FF
013G5466
A distance
2+2 m
FEV-IF
013G5467
Intégré
5m
Pour le chauffage
30
De 17°C à 27°C
Vannes
Type
Code n°
Taille
Raccord
Cv (m3/h)
Désignation
RA-C 15
013G3094
DN15
G 3/4 “
1,2
Vannes pour chauffage
et refroidissement
RA-C 20
013G3096
DN20
G1“
3,3
RA 2000
013G0013
DN15
Rp 1/2
0,9
ASV-PV
003L8016
DN15
G 3/4 “
1,6
Vanne pour pression
003L8017
DN20
G1“
2,5
différentielle constante
003L8018
DN25
G 11/4 “
4,0
Plage d'ajustement :
Vanne pour le chauffage
0,05 à 0,25 bar
ASV-P
003L8036
DN15
G 3/4 “
1,6
Vanne d'équilibrage,
003L8037
DN20
G1“
2,5
avec vanne d'isolement
003L8038
DN25
G 11/4 “
4,0
et robinet de vidange
Réglée sur 0,1 bar
ASV-I
ASV-M
ASV-Q
AVDO
003L8056
DN15
G 3/4 “
1,6
Vanne de réglage
003L8057
DN20
G1“
2,5
et d'isolement
003L8058
DN25
G 11/4 “
4,0
003L8096
DN15
G 3/4 “
1,6
003L8097
DN20
G1“
2,5
003L8098
DN25
G 11/4 “
4,0
Vanne d'isolement
003L2102
DN15
G 3/4 “
1,9
Limiteur automatique
003L2104
DN20
G1“
2,9
de débit
003L2106
DN25
G 11/4 “
3,9
003L6020
DN15
G 3/4 “
–
003L6025
DN20
G1“
–
différentielle
003L6030
DN25
G 11/4 “
–
Plage de réglage :
Limiteur de pression
entre 0,05 et 0,5 bar
RLV
KOVM
003L0144
DN 15
Rp 1/2
2,5
Raccord de réglage
003L0146
DN 20
Rp 3/4
3,0
"droit"
013U3014
DN15
Rp 1/2
0,63
Vannes 3 voies
013U3015
DN15
Rp 1/2
1,5
013U3020
DN15
Rp 1/2
2,0
31
Actionneurs
Type
Code n°
Alimentation
Désignation
ABNR-NC
082F1023
230 V ~
Convient avec la vanne
082F1043
24 V -/~
RA 2000
Actionneur thermique, tout ou rien
ABNR-NO
ABNC-NC
082F1123
230 V ~
082F1143
24 V -/~
082F1046
24 V
S'utilise avec ECC 12 et ECC 22
Convient avec les vannes
KOVM, RAV et VMT
082F1045
24 V
S'utilise avec ECC 12 et ECC 22
Convient avec les vannes
RA 2000 avec adaptateur
ABNA-NC
082F1021
230 V ~
S'utilise avec ECC 24
Compatible avec la vanne
082F1041
24 V -/~
RAVL avec
l'adaptateur (082F1203)
ABNA-NO
Actionneurs de vannes à ouverture
progressive, 0-10 V :
ABNM
082F1121
230 V ~
082F1141
24 V -/~
082F1091
24 V ~
Sortie entre 0 et 10 V Convient avec la vanne
RA 2000 + les vannes RA-C
Actionneurs thermiques avec
communication :
AG-EIB
082F1030
Par bus : de 24 à 29 V
Actionneur avec
communication EIB
Convient avec la vanne
RA 2000 + vannes RA-C
Régulateurs
Thermostats digitaux programmables, HC75 :
Type
Code n°
Désignation
HC75
087N6685
Capteur intégré
087N6690
Capteur à distance
Thermostat de chauffage/
refroidissement,
pas de sortie de ventilateur
HC75-1
087N6686
Capteur intégré
087N6688
Capteur à distance
refroidissement,
une vitesse de ventilateur
HC75-3
Fonctionne avec 2 piles alcalines AA
32
087N6687
Capteur intégré
087N6691
Capteur à distance
refroidissement,
3 vitesses de ventilateur
Régulateurs
Thermostats programmables,
séries 6000 :
Pour le chauffage et le refroidissement
(Tous les modèles sont pour le chauffage
et le refroidissement)
Existent avec capteur à distance
Pour le chauffage ou le refroidissement,
dans des systèmes 2 tuyaux à
inversion froid/chaud
Type
Code n°
Désignation
HCS6100
087N7050
Pile
HCS6101
087N7068
24 V ~
HCS6103
087N7054
230 V ~
HCS6100-1
087N7058
Pile
HCS6101-1
087N7072
24 V ~
HCS6103-1
087N7063
230 V ~
HCS6100-3
087N7059
Pile
HCS6101-3
087N7073
24 V ~
HCS6103-3
087N7064
230 V ~
HCW6110-1
087N7052
Pile
HCW6111-1
087N7070
24 V ~
HCW6113-1
087N7065
230 V ~
HCW6110-3
087N7061
Pile
HCW6111-3
087N7075
24 V ~
HCW6113-3
087N7066
230 V ~
HC6110-1
087N7062
Pile
HC6111-1
087N7076
24 V ~
HC6113-1
087N7067
230 V ~
HC6110-3
087N7053
Pile
HC6111-3
087N7071
24 V ~
HC6113-3
087N7057
230 V ~
HC8110-1
087N6803
Pile
Chauffage, refroidissement,
HC8111-1
087N6807
24 V ~
HC8113-1
087N6818
230 V ~
HC8110-3
087N6905
Pile
Chauffage, refroidissement,
HC8111-3
087N6906
24 V ~
HC8113-3
087N6907
230 V ~
HC8220-1
087N6804
Pile
2 circuits de chauffage,
HC8221-1
087N6808
24 V ~
2 circuits de refroidissement,
HC8223-1
087N6819
230 V ~
HC8220-3
087N6908
Pile
2 circuits de chauffage,
HC8221-3
087N6909
24 V ~
2 circuits de refroidissement,
HC8223-3
087N6910
230 V ~
Pas de sortie de ventilateur
Une vitesse de ventilateur
(avec bascule de la température du tuyau)
Pour le refroidissement et le chauffage,
dans des systèmes 4 tuyaux
(inversion automatique)
Thermostats programmables,
série 8000 :
33
Régulateurs
Type
Code n°
RET B
087N7251
Désignation
Thermostats non programmables :
Piles
Thermostat pour le
refroidissement, affichage
digital, pas d'interrupteur
RET B-LS
087N7255
Piles
Thermostat pour le
refroidissement, affichage
digital, interrupteur Auto/Off
RET B-NSB
087N7259
Piles
Thermostat pour le refroidissement, affichage digital, interrupteur Day/Night (jour/nuit)
Pour systèmes 2 tuyaux avec
inversion froid/chaud
Interrupteur Heat/Cool
RET-C01
087N6790
24 V ~
087N7021
230 V ~
(chauffage/refroidissement),
Interrupteur pour le
ventilateur une vitesse
RET-C02
087N6791
24 V ~
087N7022
230 V ~
ventilateur une vitesse
RET-C03
087N6792
24 V ~
087N7032
230 V ~
interrupteur pour le
ventilateur 3 vitesses
Comme pour le RET-C03,
RET-C04
087N6793
24 V ~
il est étiqueté avec du
087N7034
230 V ~
texte plutôt qu'avec
des symboles
Thermostat pour le
Pour systèmes sans inversion
RET-C3
087N6794
24 V ~
refroidissement
087N7023
230 V ~
Thermostat pour le
RET-C32
087N6795
24 V ~
refroidissement
087N7027
230 V ~
Thermostat pour le
RET-LS
087N6797
24 V ~
087N7007
230 V ~
chauffage ou le
refroidissement
Pas de sortie ventilateur
RET-LS2
087N6888
24 V ~
Comme RET-LS, sauf qu'il
087N7009
230 V ~
inclut un contact sans potentiel
087B0061
24 V ~
Régulateurs électroniques ECC
ECC12
2 circuits de chauffage ou
2 circuits de refroidissement
ECC22
087B0062
24 V ~
2 circuits de chauffage et
2 circuits de refroidissement
fonctionnant en mode séquentiel
ECC24
087B0072
24 V ~
Circuit de chauffage et de
refroidissement 4 tuyaux
séquentiel (on/off)
ECC-R
087N0050
entre 10 et 30°C ± 5°C
Panneau de contrôle de la
087N0051
entre 12,5 et 27,5°C ± 2,5°C
pièce pour ECC12,
087N0052
Version avec protection
ECC22, ECC24
contre les manipulations
34
Régulateurs
Type
Code n°
Désignation
Autres régulateurs électroniques
Régulateurs pour l'installation
principale
EDA-24
088H3001
24 V ~
Alarme point de
EDA-230
088H3002
230 V~
condensation électronique
ECL 200
087B1120
230 V~
Régulateur universel
087B1124
24 V ~
S'utilise avec carte
pour un circuit
P16 ou P30
ECL 300
087B1130
230 V~
Régulateur universel
087B1134
24 V ~
S'utilise avec une carte C62
pour 2 circuits
Cartes programmables pour
régulateurs ECL :
Carte P16
087B4660
1)
Régulateur pour une température constante
(proportionnel intégral). Fonctionne avec ECL200
Carte P30
087B4664
1)
Régulation en fonction de la température extérieure
(proportionnelle intégrale). Fonctionne avec ECL200
Carte C62
087B4808
1)
Avec 2 sondes pour l'aller et 2 sondes pour le retour
(proportionnelles intégrales). Fonctionne avec ECL300
1): Notice d'utilisation en anglais. Les numéros de code sont différents suivant les langues. Pour une langue autre que l'anglais, contactez votre revendeur Danfoss.
Sondes
Type
Code n°
ESM-11
087B1165
Désignation
Sonde Pt 1000 pour la température de l'eau du circuit
(type de surface). Pour régulateur ECL
ESM-10
087B1164
Sonde Pt 1000 de température extérieure.
Pour régulateur ECL
ESMU
084N1050
100 mm
084N1051
250 mm
Sonde Pt 1000 à plongeur
Acier inoxydable
084N1052
100 mm
084N1053
250 mm
Sonde Pt 1000 à plongeur
Cuivre
ECC-S
087N0055
Sonde NTC 12000 Ω pour la température de l'air du circuit
Pour ECC-12 et ECC-24
EDA-S
088H3011
Sonde pour l'alarme électronique point de condensation
Pour EDA-24 et EDA-230
TS2
087N6811
Capteur à distance pour la pièce, pour les séries HC8000
TS5
087N6812
Capteur à distance pour le circuit, pour les séries HC8000
TS6
087N6813
Capteur pour l'extérieur, pour les séries HC8000
35
5 raisons qui expliquent pourquoi les
régulateurs thermostatiques de climatisation
Danfoss sont une excellente alternative aux
régulateurs électroniques:
Flexibilité
5
4
3
Un certain nombre de bâtiments
neufs sont construits avant mise
en location des différents espaces. Dés lors l'environnement
ou l'aménagement des bureaux
n'a pas encore été décidé au
moment de l'installation des unités thermiques. Dans ce cas, les
régulateurs thermostatiques de
climatisation constituent une
solution optimale, puisqu'ils
peuvent être montées directement sur l'unité thermique (par
exemple, en plafond rafraîchissant). Tout nouvel aménagement des bureaux ne nécessitera ensuite qu'un simple déplacement de chaque organe de
commande. La flexibilité des
tubes capillaires permet de les
déplacer et de les cacher
aisément
Dans les projets de rénovation
qui disposent déjà d'un circuit
de chauffage et ne nécessitent
que l'ajout d'un circuit de refroidissement, le nouveau régulateur thermostatique est facile à
installer. Un régulateur FED permet de réguler aussi bien l'ancienne installation de chauffage
que la nouvelle installation de
refroidissement.
2
Convivialité
1
Fiabilité
Un coût très avantageux
Qualité
Les régulateurs thermostatiques
Danfoss ont une durée de vie
opérationnelle dépassant souvent 20 ans et durant cette période, ils n'ont besoin d'aucune
"Mise à jour" et ne demandent
que très peu d'entretien. Ils
fonctionnent selon le même
principe mécanique que les 300
millions de robinets thermostati-ques Danfoss qui permettent
d'obtenir aujourd'hui dans le
monde entier des conditions
optimales de température ambiante et de confort.
La technologie thermostatique
permet d'abaisser considérablement les coûts d'achat, d'installation, de fonctionnement et
d'entretien en comparaison
avec les solutions électroniques.
régulateurs thermostatiques ne
requièrent AUCUNE alimentation électrique. Le raccordement
au réseau électrique est donc
inutile ce qui élimine les besoins
en câblage, en transformateurs,
en homologations spécifiques,
etc.
Danfoss produit des systèmes
thermostatiques depuis plus de
50 ans. Notre expérience nous
permet de produire des vannes
et des régulateurs très performants et qui subissent un contrôle de qualité strict avant leur
départ de l'usine. De plus la
société Danfoss est homologuée selon les normes ISO
14001 et ISO 9001
Les utilisateurs peuvent facilement faire fonctionner un régulateur thermostatique de climatisation, puisqu'il fonctionne suivant le même principe qu'un
simple robinet de radiateur. De
plus, les régulateurs thermostatiques permettent le contrôle
d'une ou deux unités de chauffage et/ou de refroidissement.
Cela permet une régulation individuelle et un plus grand confort
par rapport aux régulateurs
électroniques qui gèrent souvent une grande zone.
Danfoss n’assume aucune responsabilité quant aux erreurs qui se seraient glissées dans les catalogues, brochures ou autres documentations écrites. Dans un souci constant d’amélioration,
Danfoss se réserve le droit d’apporter sans préavis toutes modifications à ses produits, y compris ceux se trouvant déjà en commande, sous réserve, toutefois, que ces modifications
n’affectent pas les caractéristiques déjà arrêtées en accord avec le client. Toutes les marques de fabrique de cette documentation sont la propriété des sociétés correspondantes.
Danfoss et le logotype Danfoss sont des marques de fabrique de Danfoss A/S. Tous droits réservés.
Danfoss S.A.
Erasmus Business Park
Av. Joseph Wybran 45
1070 Bruxelles
Tél.: 02/525 07 11
Téléfax: 02/525 07 57
E-mail: [email protected]
www.danfoss.be
VB.36.A1.04
www.danfoss.com

regulation des systemes de climatisation a circulation d`eau

Transcription

Documents pareils

RAA10 - Sorelest

Pompe de filtration EUROSTAR II

Emission des gaz à effet de serre (GES) pour

CHIMESOFT - CHIMECALOR

Eaux de Refroidissement - Water Treatment Technologies

Vanne thermostatique - Energie

Confort au foyer

Modèles Basic Muraux Compact Fujitsu type ASYG LLCA

Inverter split modèle plafonnier

RÉGULATION DES SYSTÈMES DE CLIMATISATION
