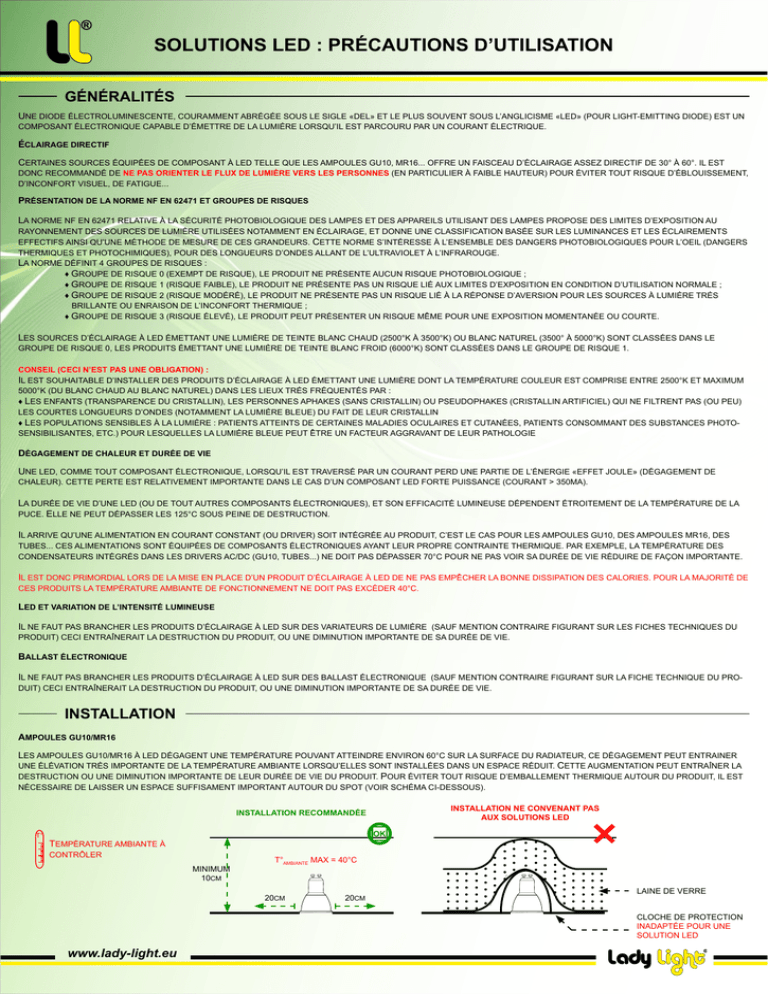

SOLUTIONS LED : PRÉCAUTIONS D’UTILISATION
GÉNÉRALITÉS
UNE DIODE ÉLECTROLUMINESCENTE, COURAMMENT ABRÉGÉE SOUS LE SIGLE «DEL» ET LE PLUS SOUVENT SOUS L’ANGLICISME «LED» (POUR LIGHT-EMITTING DIODE) EST UN
COMPOSANT ÉLECTRONIQUE CAPABLE D’ÉMETTRE DE LA LUMIÈRE LORSQU’IL EST PARCOURU PAR UN COURANT ÉLECTRIQUE.
ÉCLAIRAGE DIRECTIF
CERTAINES SOURCES ÉQUIPÉES DE COMPOSANT À LED TELLE QUE LES AMPOULES GU10, MR16... OFFRE UN FAISCEAU D’ÉCLAIRAGE ASSEZ DIRECTIF DE 30° À 60°. IL EST
DONC RECOMMANDÉ DE NE PAS ORIENTER LE FLUX DE LUMIÈRE VERS LES PERSONNES (EN PARTICULIER À FAIBLE HAUTEUR) POUR ÉVITER TOUT RISQUE D’ÉBLOUISSEMENT,
D’INCONFORT VISUEL, DE FATIGUE...
PRÉSENTATION DE LA NORME NF EN 62471 ET GROUPES DE RISQUES
LA NORME NF EN 62471 RELATIVE À LA SÉCURITÉ PHOTOBIOLOGIQUE DES LAMPES ET DES APPAREILS UTILISANT DES LAMPES PROPOSE DES LIMITES D’EXPOSITION AU
RAYONNEMENT DES SOURCES DE LUMIÈRE UTILISÉES NOTAMMENT EN ÉCLAIRAGE, ET DONNE UNE CLASSIFICATION BASÉE SUR LES LUMINANCES ET LES ÉCLAIREMENTS
EFFECTIFS AINSI QU’UNE MÉTHODE DE MESURE DE CES GRANDEURS. CETTE NORME S’INTÉRESSE À L’ENSEMBLE DES DANGERS PHOTOBIOLOGIQUES POUR L’OEIL (DANGERS
THERMIQUES ET PHOTOCHIMIQUES), POUR DES LONGUEURS D’ONDES ALLANT DE L’ULTRAVIOLET À L’INFRAROUGE.
LA NORME DÉFINIT 4 GROUPES DE RISQUES :
♦ GROUPE DE RISQUE 0 (EXEMPT DE RISQUE), LE PRODUIT NE PRÉSENTE AUCUN RISQUE PHOTOBIOLOGIQUE ;
♦ GROUPE DE RISQUE 1 (RISQUE FAIBLE), LE PRODUIT NE PRÉSENTE PAS UN RISQUE LIÉ AUX LIMITES D’EXPOSITION EN CONDITION D’UTILISATION NORMALE ;
♦ GROUPE DE RISQUE 2 (RISQUE MODÉRÉ), LE PRODUIT NE PRÉSENTE PAS UN RISQUE LIÉ À LA RÉPONSE D’AVERSION POUR LES SOURCES À LUMIÈRE TRÈS BRILLANTE OU ENRAISON DE L’INCONFORT THERMIQUE ;
♦ GROUPE DE RISQUE 3 (RISQUE ÉLEVÉ), LE PRODUIT PEUT PRÉSENTER UN RISQUE MÊME POUR UNE EXPOSITION MOMENTANÉE OU COURTE.
LES SOURCES D’ÉCLAIRAGE À LED ÉMETTANT UNE LUMIÈRE DE TEINTE BLANC CHAUD (2500°K À 3500°K) OU BLANC NATUREL (3500° À 5000°K) SONT CLASSÉES DANS LE
GROUPE DE RISQUE 0, LES PRODUITS ÉMETTANT UNE LUMIÈRE DE TEINTE BLANC FROID (6000°K) SONT CLASSÉES DANS LE GROUPE DE RISQUE 1.
CONSEIL (CECI N’EST PAS UNE OBLIGATION) :
IL EST SOUHAITABLE D’INSTALLER DES PRODUITS D’ÉCLAIRAGE À LED ÉMETTANT UNE LUMIÈRE DONT LA TEMPÉRATURE COULEUR EST COMPRISE ENTRE 2500°K ET MAXIMUM
5000°K (DU BLANC CHAUD AU BLANC NATUREL) DANS LES LIEUX TRÈS FRÉQUENTÉS PAR :
♦ LES ENFANTS (TRANSPARENCE DU CRISTALLIN), LES PERSONNES APHAKES (SANS CRISTALLIN) OU PSEUDOPHAKES (CRISTALLIN ARTIFICIEL) QUI NE FILTRENT PAS (OU PEU)
LES COURTES LONGUEURS D’ONDES (NOTAMMENT LA LUMIÈRE BLEUE) DU FAIT DE LEUR CRISTALLIN
♦ LES POPULATIONS SENSIBLES À LA LUMIÈRE : PATIENTS ATTEINTS DE CERTAINES MALADIES OCULAIRES ET CUTANÉES, PATIENTS CONSOMMANT DES SUBSTANCES PHOTOSENSIBILISANTES, ETC.) POUR LESQUELLES LA LUMIÈRE BLEUE PEUT ÊTRE UN FACTEUR AGGRAVANT DE LEUR PATHOLOGIE
DÉGAGEMENT DE CHALEUR ET DURÉE DE VIE
UNE LED, COMME TOUT COMPOSANT ÉLECTRONIQUE, LORSQU’IL EST TRAVERSÉ PAR UN COURANT PERD UNE PARTIE DE L’ÉNERGIE «EFFET JOULE» (DÉGAGEMENT DE
CHALEUR). CETTE PERTE EST RELATIVEMENT IMPORTANTE DANS LE CAS D’UN COMPOSANT LED FORTE PUISSANCE (COURANT > 350MA).
LA DURÉE DE VIE D’UNE LED (OU DE TOUT AUTRES COMPOSANTS ÉLECTRONIQUES), ET SON EFFICACITÉ LUMINEUSE DÉPENDENT ÉTROITEMENT DE LA TEMPÉRATURE DE LA
PUCE. ELLE NE PEUT DÉPASSER LES 125°C SOUS PEINE DE DESTRUCTION.
IL ARRIVE QU’UNE ALIMENTATION EN COURANT CONSTANT (OU DRIVER) SOIT INTÉGRÉE AU PRODUIT, C’EST LE CAS POUR LES AMPOULES GU10, DES AMPOULES MR16, DES
TUBES... CES ALIMENTATIONS SONT ÉQUIPÉES DE COMPOSANTS ÉLECTRONIQUES AYANT LEUR PROPRE CONTRAINTE THERMIQUE. PAR EXEMPLE, LA TEMPÉRATURE DES
CONDENSATEURS INTÉGRÉS DANS LES DRIVERS AC/DC (GU10, TUBES...) NE DOIT PAS DÉPASSER 70°C POUR NE PAS VOIR SA DURÉE DE VIE RÉDUIRE DE FAÇON IMPORTANTE.
IL EST DONC PRIMORDIAL LORS DE LA MISE EN PLACE D’UN PRODUIT D’ÉCLAIRAGE À LED DE NE PAS EMPÊCHER LA BONNE DISSIPATION DES CALORIES. POUR LA MAJORITÉ DE
CES PRODUITS LA TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT NE DOIT PAS EXCÉDER 40°C.
LED ET VARIATION DE L’INTENSITÉ LUMINEUSE
IL NE FAUT PAS BRANCHER LES PRODUITS D’ÉCLAIRAGE À LED SUR DES VARIATEURS DE LUMIÈRE (SAUF MENTION CONTRAIRE FIGURANT SUR LES FICHES TECHNIQUES DU
PRODUIT) CECI ENTRAÎNERAIT LA DESTRUCTION DU PRODUIT, OU UNE DIMINUTION IMPORTANTE DE SA DURÉE DE VIE.
BALLAST ÉLECTRONIQUE
IL NE FAUT PAS BRANCHER LES PRODUITS D’ÉCLAIRAGE À LED SUR DES BALLAST ÉLECTRONIQUE (SAUF MENTION CONTRAIRE FIGURANT SUR LA FICHE TECHNIQUE DU PRODUIT) CECI ENTRAÎNERAIT LA DESTRUCTION DU PRODUIT, OU UNE DIMINUTION IMPORTANTE DE SA DURÉE DE VIE.
INSTALLATION
AMPOULES GU10/MR16
LES AMPOULES GU10/MR16 À LED DÉGAGENT UNE TEMPÉRATURE POUVANT ATTEINDRE ENVIRON 60°C SUR LA SURFACE DU RADIATEUR, CE DÉGAGEMENT PEUT ENTRAINER
UNE ÉLÉVATION TRÈS IMPORTANTE DE LA TEMPÉRATURE AMBIANTE LORSQU’ELLES SONT INSTALLÉES DANS UN ESPACE RÉDUIT. CETTE AUGMENTATION PEUT ENTRAÎNER LA
DESTRUCTION OU UNE DIMINUTION IMPORTANTE DE LEUR DURÉE DE VIE DU PRODUIT. POUR ÉVITER TOUT RISQUE D’EMBALLEMENT THERMIQUE AUTOUR DU PRODUIT, IL EST
NÉCESSAIRE DE LAISSER UN ESPACE SUFFISAMENT IMPORTANT AUTOUR DU SPOT (VOIR SCHÉMA CI-DESSOUS).
INSTALLATION NE CONVENANT PAS
AUX SOLUTIONS LED
INSTALLATION RECOMMANDÉE
T°
OK
TEMPÉRATURE AMBIANTE À
CONTRÔLER
MINIMUM
10CM
T°AMBIANTE MAX = 40°C
20CM
20CM
LAINE DE VERRE
CLOCHE DE PROTECTION
INADAPTÉE POUR UNE
SOLUTION LED
www.lady-light.eu
SOLUTIONS LED : PRÉCAUTIONS D’UTILISATION
PLAFONNIERS G24 / SPOTS À LED
COMME POUR LES AMPOULES GU10/MR16, LES PLAFONNIERS ET LES SPOTS À LED DÉGAGENT UNE TEMPÉRATURE POUVANT ATTEINDRE ENVIRON 60°C SUR LA SURFACE
DU RADIATEUR, CE DÉGAGEMENT PEUT ENTRAINER UNE ÉLÉVATION TRÈS IMPORTANTE DE LA TEMPÉRATURE AMBIANTE LORSQU’ELLES SONT INSTALLÉES DANS UN ESPACE
RÉDUIT. CETTE AUGMENTATION PEUT ENTRAÎNER LA DESTRUCTION OU UNE DIMINUTION IMPORTANTE DE LEUR DURÉE DE VIE DU PRODUIT. POUR ÉVITER TOUT RISQUE D’EMBALLEMENT THERMIQUE AUTOUR DU PRODUIT, IL EST NÉCESSAIRE DE LAISSER UN ESPACE SUFFISAMENT IMPORTANT AUTOUR DU LUMINAIRE (VOIR SCHÉMA CI-DESSOUS).
INSTALLATION NE CONVENANT PAS
AUX SOLUTIONS LED
INSTALLATION RECOMMANDÉE
T°
OK
TEMPÉRATURE AMBIANTE À
CONTRÔLER
MINIMUM
15CM
T°AMBIANTE MAX = 40°C
25CM
LAINE DE VERRE
25CM
UTILISATION DU FILIN DE SÉCURITÉ
PLAFONNIERS À LED
IL FAUT ABSOLUMENT ASSURER LES PLAFONNIERS À LED AU PLAFOND AVEC LE FILIN DE SÉCURITÉ FOURNI.
FILIN DE SÉCURITÉ (FOURNI) PERMETTANT
D’ASSURER LE PANNEAU EN CAS DE NÉCESSITÉ
FAUX PLAFOND
PANNEAUX À LED
CÂBLES D’ACIER RÉGLABLES PERMETTANT DE
SUSPENDRE LE PANNEAU À LED, OU COMME ICI
DANS LE CAS D’UNE INSTALLATION ENCASTRÉE
D’ASSURER LE PANNEAU EN CAS DE NÉCESSITÉ
FAUX PLAFOND
INSTALLATION DES TUBES À LED
A - TUBES LED DE LA SÉRIE A, B, C, D ET E
LES TUBES À LED DES SÉRIES A, B, C, D ET E SONT ALIMENTÉS PAR LES DEUX EXTRÉMITÉS.
CAS A1 - LA RÉGLETTE (LE SUPPORT) EST ÉQUIPÉE D’UN BALLAST FERROMAGNÉTIQUE
- RETIRER LE STARTER EN PLACE,
- INSÉRER LE TUBE À LED EN LIEU ET PLACE.
REMARQUES :
- TOUJOURS COUPER L’ÉLECTRICITÉ LORS DE L’INSERTION DES TUBES DANS
LEUR SUPPORT.
- TOUJOURS RELIER LA PLATINE MÉTALLIQUE DU SUPPORT À LA TERRE.
Supprimer
N
Ò
le starter
TUBE SÉRIE A, B, C, D, E
Embout Neutre
Phase
Embout Phase
Ballast
Ferromagnétique
www.lady-light.eu
Ph
Neutre
SOLUTIONS LED : PRÉCAUTIONS D’UTILISATION
CAS A2 - LA RÉGLETTE (LE SUPPORT) EST ÉQUIPÉE D’UN BALLAST ÉLECTRONIQUE
- SHUNTER LE BALLAST ÉLECTRONIQUE, CELUI-CI POURRAIT EMPÊCHER LE
FONCTIONNEMENT DU TUBE, VOIR L’ENDOMMAGER.
- SUPPRIMER LE LIEN ENTRE LA DOUILLE CONNECTÉE À LA PHASE ET LA
DOUILLE CONNECTÉE AU NEUTRE (SOUS PEINE DE CRÉER UN COURT-CIRCUIT).
Ò
Supprimer
N
la connexion
Ph
TUBE SÉRIE A, B, C, D, E
Embout Neutre
REMARQUES :
- TOUJOURS COUPER L’ÉLECTRICITÉ LORS DE L’INSERTION DES TUBES DANS
Ballast
Electronique
LEUR SUPPORT.
- TOUJOURS RELIER LA PLATINE MÉTALLIQUE DU SUPPORT À LA TERRE.
Phase
Embout Phase
Neutre
B - TUBES LED DES SÉRIES ST1 ET ST2
LES TUBES À LED DES SÉRIES ST1 ET ST2 SONT ALIMENTÉS PAR UNE SEULE EXTRÉMITÉ, GARANTISSANT UNE PARFAITE PROTECTION DE L’INSTALLATEUR LORS DE LA MISE EN
PLACE DU TUBE DANS SON SUPPORT (LES EXTRÉMITÉS SONT PARFAITEMENT ISOLÉES).
CAS B1 - LA RÉGLETTE (LE SUPPORT) EST ÉQUIPÉE D’UN BALLAST FERROMAGNÉTIQUE
- RETIRER LE STARTER EN PLACE,
- INSÉRER LE STARTER FOURNI AVEC LE TUBE,
- INSÉRER LE TUBE À LED EN LIEU ET PLACE
REMARQUE :
- TOUJOURS RELIER LA PLATINE MÉTALLIQUE DU SUPPORT À LA TERRE.
Starter fourni
Ph
N
F
avec le Tube
TUBE SÉRIE ST1 ET ST2
Embout Power
Phase
Embout Fuse
Ballast
Ferromagnétique
Neutre
CAS B2 - LA RÉGLETTE (LE SUPPORT) EST ÉQUIPÉE D’UN BALLAST ÉLECTRONIQUE
- SHUNTER LE BALLAST ÉLECTRONIQUE, EMPÊCHER LE FONCTIONNEMENT DU
TUBE À LED, VOIR MÊME L’ENDOMMAGER.
- NE FAUT PAS SUPPRIMER LE LIEN ENTRE LES DEUX DOUILLES G13.
Ph
N
REMARQUE :
- TOUJOURS RELIER LA PLATINE MÉTALLIQUE DU SUPPORT À LA TERRE.
TUBE SÉRIE ST1 ET ST2
Embout Power
Phase
Embout Fuse
Ballast
Electronique
Neutre
By-Pass
RAPPEL DE LA GARANTIE
NOS PRODUITS D’ÉCLAIRAGE À LED SONT GARANTIS POUR UNE DURÉE DE 12 MOIS.
LE DÉMONTAGE DES PRODUITS ET LE NON-RESPECT DES PRÉCAUTIONS D’UTILISATION CITÉES CI-DESSUS ANNULENT AUTOMATQUEMENT LA GARANTIE ET LA RESPONSABILITÉ
D’IBYS.
