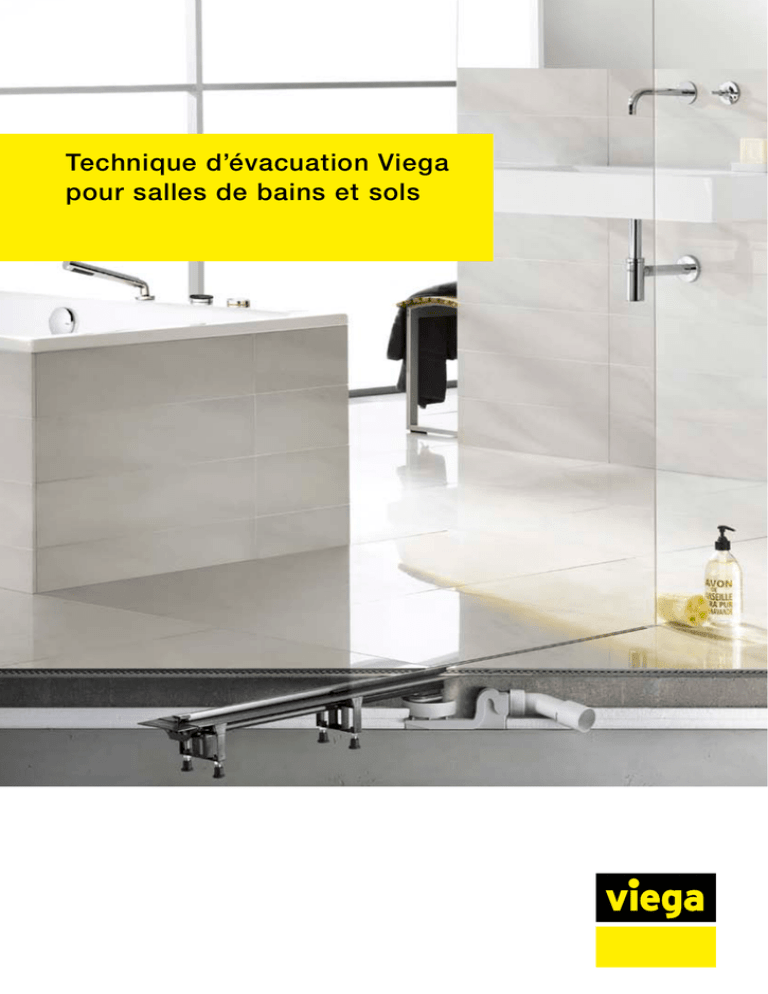

Technique d`évacuation Viega pour salles de bains et sols

Technique d’évacuation Viega
pour salles de bains et sols
2
Viega. Une idée d’avance !
Certaines choses ne vieillissent pas. Même après plus de
110 ans. Chez Viega, ce sont la force d’innovation et des visions
d’entreprise ;– ces mêmes facteurs déterminants qui ont permis le succès du fondateur de l’entreprise et qui aujourd’hui
plus vivants que jamais. Le groupe Viega emploie plus de
3 500 collaborateurs à l’international. Neuf sites contribuent
au succès de durable de Viega. La production est essentiellement concentrée sur quatre sites en Allemagne. Le groupe
d’entreprises développe des solutions spécialement adaptées
au marché nord-américain à McPherson aux États-Unis. Le
site de Wuxi en Chine est spécialisé dans la production destinée au marché asiatique. La technique d’installation en tant
que cœur de métier fait office de moteur de croissance.
La société Viega est mondialement connue pour ses innovations qui font figure de référence. Il y a par exemple l’invention
de la technique de sertissage pour les tuyauteries en cuivre.
Ou encore l’introduction de SC-Contur – la sécurité de contrôle
visible sur chaque raccord à sertir. Viega ne garantit pas la
sécurité qu’au moment de l’installation. Viega propose aussi,
pour répondre au défi mondial que représente l’hygiène de
l’eau potable, des solutions système intelligentes pour les
interventions sur les installations en cours de fonctionnement.
La qualité « Made in Germany » fait partie des principes de
Viega. Une fabrication automatisée et commandée par ordinateur offre des résultats à la fiabilité absolue. Jusqu’à cinq
contrôles de qualité accompagnent le processus de fabrication,
garantissant ainsi la plus haute sécurité. Résultat : plus de
17 000 produits pour quasiment toutes les applications. C’est
en conjuguant qualité et flexibilité que Viega séduit à la fois
planificateurs, architectes, installateurs et maîtres d’œuvre
de par le monde. Qu’il s’agisse d’immeubles d’habitation,
d’hôpitaux, d’hôtels, de stades ou de sites de production, les
systèmes Viega prouvent leur supériorité, pour tout type
d’ouvrage et d’application.
3
Technique d’évacuation Viega : de belles
perspectives pour la salle de bains et le sol
4
Contenu
La technique d’évacuation Viega pour salle de bains et sol
représente la principale compétence de l’entreprise. Elle est
basée sur l’association de solutions bien pensées au niveau
du fonctionnement, du confort et du design.
Technique d’évacuation pour baignoires
Vidages et trop-pleins, également avec arrivée
d’eau à commande électrique par le fond de la
baignoire et commande aisée par simple pression
sur un bouton.
Page
6
Technique d’évacuation pour receveurs de douche
La technique d’une bonde de douche pour
débits extrêmement élevés et conditions de
montage les plus diverses. Page
16
Technique d’évacuation pour lavabos et
lave-linge
Siphons pour salles de bains, cuisines et caves.Page
20
Siphons anti-odeur pour lavabos
Siphon anti-odeur, écoulements et trop-pleins
de lavabos à gain de place et plus de place
en-dessous.
26
Page
Vidages de baignoire et siphons de sol Advantix
Recommandations pour un montage simple et pratique.
Exemples d’application et possibilités d’aménagement pour
utilisation dans les bâtiments neufs et pour les
travaux d’assainissement.
Page
28
5
Technique d’évacuation pour baignoires :
de nouvelles dimensions en matière de confort
Les salles de bains modernes sont depuis longtemps bien plus que fonctionnelles – elles sont de plus en plus souvent des oasis privées de bien-être.
Douches à grand débit et bains à remous, des exigences croissantes en
matière de design et de confort d’utilisation mettent de plus en plus en avant
le thème du bien-être dans la salle de
bains. Viega répond à cette tendance
avec des solutions innovantes pour le
remplissage de la baignoire et intègre la
régulation électronique à la salle de
bains.
Avec les mitigeurs Multiplex Trio E3, E2
et E, il est possible de sauvegarder la
quantité de remplissage et la température de l’eau et de les utiliser à tout
moment. La robinetterie Multiplex Trio
E3 dispose en outre d’un écran affichant
directement les données concrètes
concernant la température et la quantité
de remplissage de l’eau. L’utilisation est
encore plus aisée et les réglages individuels peuvent facilement être enregistrés. Le design agréable s’intègre en
outre parfaitement aux paysages de
salles de bains modernes et répond aux
plus hautes exigences.
6
M5/MT5
M4/MT4
M3/MT3
M2/MT2
M1/MT1
7
Technique d’évacuation pour baignoires,
mitigeurs électroniques Multiplex Trio E3, E2, E
1
8
Remplissage automatique de la
baignoire
Les éléments de commande multifonctionnels des robinetteries Multiplex Trio E
(MT E) règlent et enregistrent la température de l’eau, la quantité et la hauteur
de remplissage. Les réglages peuvent
être utilisés à tout moment – il n’est plus
nécessaire de surveiller la baignoire.
Les clapets électriques des vidages et
trop-pleins Viega disponibles en option
peuvent également être ouverts ou fermés à l’aide de la commande MTE. Les
robinetteries peuvent en outre être commandées à distance par Wifi avec l’appli
Multiplex Trio E.
Multiplex Trio E3 :
avec des éléments d’affichage et de
commande (fig. 1)
L’élément d’affichage permet la commande intuitive. Il affiche les préréglages personnels, la température actuelle et le niveau de remplissage d’eau,
et fait apparaître sur simple pression un
menu utilisateur proposant au choix
toutes les autres fonctions autour du
remplissage de la baignoire. La fonction
marche/arrêt et le réglage de la température sont réunis dans un élément de
commande chromé.
Multiplex Trio E2 :
à deux éléments de commande (fig. 2)
Le remplissage de la baignoire s’effectue via deux éléments de commande.
L’un commande la fonction marche/arrêt
et la température de l’eau. Un deuxième
élément commande le niveau de remplissage d’eau ainsi que la commutation
sur la douchette.
Multiplex Trio E :
avec toutes les fonctions réunies
dans un seul élément de commande
(Fig. 3)
Un bouton pour tout : l’ensemble des
fonctions est disponible à partir d’un
seul élément de commande.
2
3
Éléments de commande Multiplex Trio E3
L’élément d’affichage rotatif avec surface en verre et l’élément de
commande entièrement chromé assurent une manipulation intuitive.
Un atout qui rend le Multiplex Trio E3 particulièrement attractif pour
utilisation dans le secteur semi-public (par ex. dans les hôtels ou pour
les utilisations médicinales).
Éléments de commande Multiplex Trio E2
Une séparation nette des fonctions en deux éléments de commande
mais d’aspect identique : le Multiplex Trio E2 est synonyme de commande et de fonction claires.
Élément de commande Multiplex Trio E
Tout est concentré de façon discrète en un élément de commande
central. Là encore, l’anneau lumineux fournit des informations
concernant la température et le niveau de remplissage de l’eau.
9
Les robinetteries Multiplex Trio E – le confort
d’utilisation par la meilleure forme et les meilleurs
matériaux
10
Simplicité de montage et grande
liberté d’aménagement
Le montage et le raccordement des éléments de commande Multiplex Trio E
est possible à n’importe quel endroit,
facilement et rapidement. Que ce soit
sur le rebord de la baignoire, sur une
plateforme ou au mur – ils peuvent être
utilisés dès que le raccordement à l’eau
et au courant est effectué. Un kit de
montage supplémentaire est disponible
pour le montage en dehors de la baignoire, composé d’un boîtier d’encastrement, de matériel de fixation, d’une
manchette d’étanchéité et d’une rosace
de recouvrement chromée.
Les trois versions produit de la série
Multiplex Trio E peuvent être combinés
avec tous les vidages et trop-pleins des
gammes Multiplex et Rotaplex. La combinaison avec les vidages à commande
de clapet électrique présente ici un
avantage particulier. Dans ce cas, le clapet peut être commandé grâce aux éléments de commande. La totalité des
éléments techniques du mitigeur peut
être placée librement et à l’abri des regards. Une trappe de visite en permet
l’accès facile.
Montage dans le rebord de baignoire
Les éléments techniques des robinetteries Multiplex Trio E peuvent être positionnés librement et
donc installés à l’abri des regards. Une trappe de visite permet l’accès facile à tout moment pour
la maintenance. Lors du montage d’un vidage et trop-plein à commande de clapet électrique,
ceux-ci peuvent être commandés par les éléments de commande Multiplex Trio E.
Mitigeur Multiplex Trio E
Pour un montage flexible, même dans les
endroits les plus étroits.
11
Technique d’évacuation
pour remplissage de la baignoire par le rebord
12
Le classique parmi les remplissages, vidages et trop-pleins pour MT1,
MT2, RT1 et RT2.
Multiplex Trio MT5
Remplissage, vidage et trop-plein de
baignoires avec un orifice d’écoulement de 52 mm en tant que modèle
au design plat avec une profondeur
d’installation de seulement 33 mm
pour des rebords de baignoire particulièrement plats.
Rotaplex Trio RT5
Remplissage, vidage et trop-plein de
baignoires avec un orifice d’écoulement de 90 mm en tant que modèle
au design plat avec une profondeur
d’installation de seulement 33 mm
pour des rebords de baignoire particulièrement plats.
Un design moderne, combiné avec une construction plate dans la baignoire, le remplissage, vidage et trop-plein pour MT3, MT4, RT3 et RT4.
Multiplex Trio pour orifices d’écoulement de 52 mm
Disponible en de nombreuses variantes et pour un orifice
d’écoulement de 52 mm de diamètre ; son débit d’écoulement
est au-dessus de la norme. Séduit par la construction plate
et le design récompensé.
Rotaplex Trio pour orifices d’écoulement de 90 mm
Rotaplex Trio pour orifices d’écoulement de 90 mm de diamètre est de plus en plus souvent utilisé lorsqu’un débit
d’écoulement élevé est nécessaire. Pour les différentes tailles
de baignoire, deux modèles sont disponibles, pouvant être
combinés avec tous les designs Viega.
Multiplex Trio MT5
avec commande de clapet
électrique (raccordement à
la technique MT E)
Remplissage, vidage et trop-plein de
baignoires avec un orifice d’écoulement de 52 mm en tant que modèle
au design plat avec une profondeur
d’installation de 33 mm seulement
pour des rebords de baignoire particulièrement plats.
Rotaplex Trio RT5
avec commande de clapet
électrique (raccordement à
la technique MT E)
Remplissage, vidage et trop-plein de
baignoires avec un orifice d’écoulement de 90 mm en tant que modèle
au design plat avec une profondeur
d’installation de 33 mm pour des
rebords de baignoire particulièrement plats.
Disconnecteur
Pour le raccordement des vidages
Multiplex Trio et Rotaplex Trio
Quand il n’y a plus de place... Agencement du remplissage, vidage et
trop-plein pour MT5 et RT5 extrêmement plat dans et derrière la baignoire.
Multiplex Trio Visign MT5 et Rotaplex Trio Visign RT5
Grâce à la profondeur d’encastrement de seulement 33 mm,
ils sont particulièrement adaptés aux rebords de baignoire
étroits. Également disponibles en tant que vidages et troppleins Multiplex Visign M5 et Rotaplex Visign R5.
Multiplex Trio et
Rotaplex Trio
Débit de trop-plein
à une hauteur de remplissage
de 60 mm au-dessus du milieu
du trop-plein
0,63 l/s
Débit d’écoulement
à une hauteur de remplissage
de 300 mm
Multiplex Trio
0,87 l/s
Rotaplex Trio
1,25 l/s
Débit de prise d’eau
à 2,5 bar = 20 l/min
13
Technique d’évacuation
pour remplissage de baignoires par le fond
Multiplex Trio F et Rotaplex Trio F
Ce nouveau type de remplissage de la baignoire s’effectue
par le fond et presque sans aucun bruit. L’eau est acheminée
en forme de jets par le vidage – le niveau sonore est réduit de
moitié par rapport à des robinetteries standard. Le remplissage et le vidage aux hauteurs différentes sont clairement
séparés et un dispositif anti-retour ainsi que le disconnecteur
certifié par le DVGW empêchent toute infiltration des eaux
usées dans le système d’eau potable.
14
Multiplex Trio F
pour remplissage par le fond
Remplissage, vidage et trop-plein
pour baignoires avec orifice
d’écoulement de 52 mm
Rotaplex Trio F
pour remplissage par le fond
Remplissage, vidage et trop-plein
pour baignoires avec orifice
d’écoulement de 90 mm
Multiplex Trio F
pour remplissage par le fond
avec commande de clapet
électrique (raccordement à
la technique MT E)
Remplissage, vidage et trop-plein
de baignoires avec un orifice
d’écoulement de 52 mm, modèle
au design plat avec une profondeur
d’installation de seulement 33 mm
pour des rebords de baignoire particulièrement plats.
Rotaplex Trio F
pour remplissage par le fond
avec commande de clapet
électrique (raccordement à
la technique MT E)
Remplissage, vidage et trop-plein
de baignoires avec un orifice
d’écoulement de 90 mm, modèle
au design plat avec une profondeur
d’installation de seulement 33 mm
pour des rebords de baignoire particulièrement plats.
Multiplex Trio F et
Rotaplex Trio F
Débit de trop-plein
à une hauteur de remplissage
de 60 mm au-dessus du milieu
du trop-plein
0,63 l/s
Débit d’écoulement
à une hauteur de remplissage
de 300 mm
Multiplex Trio F
0,85 l/s
Rotaplex Trio F
1,0 l/s
Débit de prise d’eau
à 2,5 bar = 20 l/min
Technique d’évacuation
pour vidages et trop-pleins de baignoire
Multiplex pour orifices d’écoulement de 52 mm
La variante sans fonction de remplissage d’eau offre une hauteur de construction particulièrement faible et est adaptée aux
orifices d’écoulement de 52 mm. Les systèmes Multiplex déjà
installés peuvent en outre être équipés ultérieurement des
lignes Visign M1, M2, M3 et M4 primées.
Multiplex M5
Vidage et trop-plein de baignoires avec un
orifice d’écoulement de 52 mm en tant que
modèle au design plat avec une profondeur
d’installation de seulement 33 mm pour des
rebords de baignoire particulièrement plats.
Rotaplex R5
Vidage et trop-plein de baignoires avec un
orifice d’écoulement de 90 mm en tant que
modèle au design plat avec une profondeur
d’installation de seulement 33 mm pour des
rebords de baignoire particulièrement plats.
Agencement du vidage et trop-plein pour M1, M2, M3 et M4
Rotaplex pour orifices d’écoulement de 90 mm
Conçu pour de plus grands débits d’écoulement, le vidage
Rotaplex est adapté pour les orifices d’écoulement de 90 mm
de diamètre. Grâce à des designs variés et à deux versions
différentes, il est adapté à toutes les formes de baignoire.
Multiplex et Rotaplex
Débit d’écoulement
à une hauteur de remplissage de 300 mm
Multiplex
Rotaplex
0,87 l/s
1,25 l/s
Débit de trop-plein
à une hauteur de remplissage de 60 mm au-dessus du milieu
du trop-plein
0,63 l/s
15
Technique d’évacuation pour receveurs de douche :
design peaufiné, technique parfaite
De plus en plus de clients souhaitent des
douches à grand débit et des pommes
de douche XXL qui se caractérisent par
des débits d’eau très importants, tout en
privilégiant les receveurs de douche particulièrement plats ne pouvant contenir
que très peu d’eau.
C’est pourquoi Viega propose, avec la
Tempoplex, des siphons de douche
d’un design de haute qualité à débit
d’écoulement jusqu’à 100 % supérieur
à la norme. Les coupoles de siphon de
forme esthétique sont mises en place par
simple appui et garantissent une bonne
assise grâce à la fixation 3 points.
16
Tempoplex
17
Technique d’évacuation
pour receveurs de douche plats
Tempoplex
Avec une hauteur de construction compacte de 80 mm seulement et un débit
d’écoulement qui est supérieure à la
norme, le vidage Tempoplex est idéal
pour les receveurs de douche plats avec
orifice d’écoulement de 90 mm. Un
double joint d’écoulement et la robuste
bride en inox offrent une sécurité supplémentaire. Tous les modèles disposent d’un siphon démontable facile à
nettoyer.
Tempoplex Plus
Également conçu pour les receveurs de
douche plats avec orifice d’écoulement
de 90 mm, Tempoplex Plus dispose
d’une construction interne particulièrement favorable au débit. Le débit
d’écoulement dépasse ainsi la norme de
plus de 100 %. Le joint double et la rotule permettent un montage parfait.
Tempoplex 60 pour les rénovations
Avec une hauteur de construction de 60
mm seulement, Tempoplex 60 est idéal
pour les rénovations. Malgré ses dimensions réduites, le vidage dispose d’une
garde d’eau d’une hauteur de 30 mm et
d’un débit d’écoulement conséquent.
18
Tempoplex
Siphon pour receveurs de douche plats
à orifice d’écoulement de 90 mm
Tempoplex
Siphon vertical pour receveurs de douche
plats à orifice d’écoulement de 90 mm
Tempoplex Plus
Siphon pour receveurs de douche plats
à orifice d’écoulement de 90 mm et embout
d’évacuation sur rotule
Tempoplex 60
Siphon pour receveurs de douche plats
à orifice d’écoulement de 90 mm et hauteur
de 60 mm
Bouchon de nettoyage
Nettoyage aisé grâce au bouchon de nettoyage
facile à retirer
Vidage
Débit d’écoulement
à une hauteur de remplissage de 15 mm
Tempoplex
0,64 l/s
Tempoplex Plus
0,85 l/s
Tempoplex 60
0,5 l/s
Technique d’évacuation
pour receveurs de douche surélevés
Domoplex
Le vidage Domoplex est adapté aux
receveurs de douche avec un orifice
d’écoulement de 52 ou 65 mm. La faible
hauteur de construction de 80 mm permet un montage rapide sans réduire le
débit d’écoulement. Le siphon facile à
nettoyer et le double joint d’écoulement
offrent une sécurité supplémentaire.
Domoplex est disponible avec sortie
verticale et avec coude d’écoulement de
45° – ces deux variantes disponibles
avec un diamètre de 40 ou 50 mm.
Domoplex
Vidage pour receveurs de douche
Domoplex
Vidage vertical pour receveurs de douche
Duoplex
Vidage pour receveurs de douche à orifice
d’écoulement de 52 mm et tube de surverse
télescopique
Duoplex
Le tube plongeur extractible du vidage
permet d’accumuler l’eau à une hauteur
maximale d’environ 90 mm dans le receveur de douche. Lorsque le tube est
introduit à nouveau, l’eau s’écoule normalement.
Varioplex
Le vidage Varioplex est depuis 30 ans
synonyme de qualité et de rentabilité. Le
tube plongeur séparé permet d’accumuler l’eau, un siphon rotatif sur 360° facilite le montage.
Varioplex
Vidage pour receveurs de douche à orifice
d’écoulement de 52 mm et tube de surverse
Vidage
Débit d’écoulement
à une hauteur de remplissage de 120 mm
Domoplex
0,53 l/s
Duoplex
0,65 l/s
Varioplex 0,53 l/s
19
Technique d’évacuation pour lavabos et lave-linge :
elle n’a pas besoin de se cacher
Qu’il s’agisse des siphons esthétiques
Eleganta, des bondes Visign parfaitement étudiées ou des siphons de lavabos ou de lave-linge, tous possèdent un
potentiel d’accroche-regard incontestable grâce à leur design. Chez Viega,
même les robinetteries classiques fonctionnelles se distinguent non seulement
par la ligne réussie, mais également par
des propriétés techniques de qualité.
20
Eleganta Set
21
Technique d’évacuation pour bondes de lavabo
Bondes universelles et à lanterne
Avec ou sans fonction de trop-plein, les
bondes Viega peuvent être utilisées en
tant que modèles universel et à lan-terne.
Bonde à lanterne Visign V1
En laiton chromé, avec dispositif de trop-plein,
avec coupole non obturable ou obturable grâce
à la coupole ronde avec fermeture clic-clac
Bonde universelle Visign V1
En laiton chromé, avec coupole ronde non
obturable ou obturable grâce à la coupole
ronde avec fermeture clic-clac
Bonde à lanterne Visign V1
En laiton chromé, sans dispositif de trop-plein,
avec coupole non obturable ou obturable grâce
à la coupole ronde avec fermeture clic-clac
Bonde universelle Visign V1
En laiton chromé, obturable avec fermeture
clic-clac rétractable
Bonde universelle
Avec grille perforée et vis en acier inoxydable
Bonde universelle
Avec partie supérieure de bonde et vis en
acier inoxydable, avec bouchon de bonde
Technologie clic-clac
Les bondes universelles et à lanterne
Viega sont disponibles soit en version
non obturable, soit dotées de la technologie clic-clac pratique pour retenir
l’eau. Un léger appui du doigt suffit pour
fermer et ouvrir ces bondes. Une autre
preuve que Viega maîtrise aussi bien
la technique moderne que le design
contemporain.
22
Technique d’évacuation
pour siphons anti-odeur pour lavabos
Matériau et variantes
Viega vous propose le siphon idéal
adapté à votre salle de bains et satisfaisant à vos exigences. En plastique
ou en laiton chromé, en forme d’olive
ou cylindrique, les siphons séduisent
par leur construction. Ils résistent par
ailleurs à tous les détergents ménagers
courants. Pour les lavabos sans tropplein, Viega vous propose un siphon
avec tube de surverse télescopique.
Ceci permet d’obtenir une garde d’eau
variable de 0 – 90 mm.
Design exclusif sous le lavabo
Le siphon de lavabo Eleganta de Viega
est un accent optique dans toutes les
salles de bain. Le design séduit par sa
forme élégante.
Eleganta
en laiton chromé brillant, longs
tubes de réglage et d’évacuation, grande
rosace de raccordement mural
Kit Eleganta
en laiton chromé brillant, longs tubes de
réglage et d’évacuation, grande rosace de
raccordement mural, robinets d’équerre
Siphon à culot
en laiton chromé
Siphon tubulaire
en laiton chromé
Siphon
entièrement chromé, pour lavabo sans tropplein. Tube de surverse 90 mm télescopique
Siphon tubulaire
pour bidets, chromé
Joint conique
Les siphons disposent d’un joint conique qui est poé sur le collet lors du
montage. Cela permet d’éviter un déplacement du joint.
23
Technique d’évacuation
pour siphons anti-odeur pour lavabos
Éprouvés des millions de fois
Le grand succès des siphons Viega
s’explique à plus d’un titre. Leur débit
d’écoulement élevé est au-dessus de
la norme et leur intérieur très propice à
l’écoulement permet un excellent autonettoyage. Le coude d’évacuation du
siphon est en outre vissé directement
sur la bonde sans tube de réglage supplémentaire, offrant ainsi un gain de
place.
Matériau et variantes
Grâce au polypropylène de grande
qualité et respectueux de l’environnement, résistant aux eaux usées et à
l’eau très chaude, les siphons de Viega
bénéficient d’une très grande longévité. Le matériau garantit également des
surfaces intérieures lisses. Les siphons
Viega sont disponibles en variante encastrée et apparente.
Réglable en hauteur
Les siphons Viega sont parfaitement
étudiés. Ils sont faciles à monter, peu
encombrants, et offrent une fonction
particulièrement astucieuse : lors de
l’installation finale, ils peuvent être réglés en hauteur sur 50 mm.
Siphon encastré
Réglable en hauteur jusqu’à 50 mm, accessible aux handicapés et permettant le passage de la
chaise roulante. Aucune gêne n’étant causée par un tube de réglage supplémentaire, la place
disponible sous le lavabo est nettement plus importante. Le culot est extractible, la plaque de
recouvrement appropriée (195 x 110 mm) peut être commandée soit en version chromée ou en
blanc. La variante chromée dispose d’un joint conique enfoncé au centre sous la bonde lors du
montage ce qui empêche ainsi le déplacement du joint.
Siphon apparent
Réglable en hauteur de 50 mm, adapté aux nouvelles formes plus compactes de la céramique
des demi-colonnes. Combiné aux lavabos sur meuble, il crée un espace de rangement
supplémentaire. Cette solution ne nécessite pas de tube de réglage supplémentaire.
50 mm
Réglable en hauteur sur 50 mm lors de
l’installation finale
24
Formes compactes, compatibles avec différents lavabos sur meuble et demi-colonne
Siphon anti-odeur avec arrivée
d’eau intégrée
Pour l’évacuation de l’eau des lave-linge,
Viega propose des siphons encastrés
avec arrivée d’eau intégrée. L’arrivée et
l’évacuation d’eau peuvent être montées
en une seule opération et, pour des
raisons esthétiques, être placées derrière l’appareil tout en permettant un
accès facile. Le clapet anti-retour et
l’aérateur font partie de l’équipement
du dispositif d’isolement. Tous deux sont
également intégrés dans le coude de
raccordement.
Siphons anti-odeur avec arrivée d’eau intégrée
Siphons anti-odeur sans arrivée
d’eau
Si le siphon est installé sous forme de
modèle encastré, seuls la rosace et le
raccord-union pour tuyau flexible sont
visibles. Un montage apparent peu encombrant est également possible. Le
siphon peut dans ce cas être monté
très rapidement et simplement avec le
matériel de fixation fourni.
Siphons anti-odeur sans arrivée d’eau
25
Technique d’évacuation pour éviers – plus de
place pour le quotidien
26
Gain de place «Viega»
Les vidages et trop-pleins Viega gain de
place, avec ou sans siphon anti-odeur,
dégagent l’espace sous l’évier. Il reste
plus de place pour une poubelle, des
produits ménagers ou de nettoyage. La
technique de raccordement fiable au
montage facile peut être installée proprement et rapidement, complètement
sans outils, à la main. Les matériaux
sont en outre résistants à toutes les
eaux usées et produits de nettoyage
ménagers et la surface intérieure lisse
favorise un écoulement sûr avec un
excellent débit. Le remplacement d’un
écoulement d’évier conventionnel par un
écoulement Viega gain de place est tout
à fait possible.
Siphon tubulaire gain de place
Pour éviers, avec raccord pour tuyau
d’évacuation d’eau, en matière synthétique
Vidage/trop-plein gain de place
Pour évier réversible simple en matière
synthétique, avec coude d’écoulement 90°,
partie supérieure de la bonde en inox,
bouchon de bonde avec chaînette perlée
Vidage/trop-plein gain de place
Pour évier réversible simple en matière
synthétique, avec coude d’écoulement 90°,
parties supérieures de la bonde en inox,
bouchon de bonde avec chaînette perlée
ou anneau
27
Vidages de baignoire et siphons de sol Advantix :
le design suit la fonction
Dans le domaine des vidages de baignoire et siphons de sol, Viega fait
également office d’exemple avec son
système modulaire intelligent Advantix.
Unités de base, variantes d’étanchéité,
supports et grilles variés se combinent
ainsi librement et s’adaptent parfaitement à l’application correspondante.
Alors qu’ils remplissent leur rôle en toute
discrétion, les grilles Visign haut-degamme pour rigoles, siphons de salle
de bains, de sol et d’angle posent de
nouveaux jalons en matière d’esthétique,
avec leur design maintes fois primé
comme Viega Advantix Vario, la première rigole de douche pouvant être
raccourcie au millimètre près
28
Plaquette Advantix Vario
inox brillant
Plaquette Advantix Vario
inox mat
Plaquette Advantix Vario
inox noir
Plaquette Advantix Vario
inox blanc
29
Viega Advantix Vario Précurseur – en matière de
design, de qualité et d’individualité
30
La rigole de douche Advantix Vario de
Viega en matière synthétique de grande
qualité peut être individuellement adaptée dans la longueur et s’intègre parfaitement dans l’agencement moderne de
la salle de bains. Des implantations
droites peuvent être exécutées jusqu’à
280 cm, ainsi que des constructions
d’angle et en U avec une longueur de
coude allant jusqu’à 160 cm. À partir
d’une longueur de rigole de 80 cm, une
deuxième rigole de douche permet
d’installer un deuxième siphon et donc
de doubler le débit d’écoulement. Les
rigoles de douche Advantix Vario répondent donc non seulement aux souhaits des clients, mais également aux
exigences techniques du bâtiment.
Pièce de liaison Advantix Vario
Pour la liaison de deux rigoles
Pièce de terminaison Advantix Vario
Pour la prolongation
Raccord 90° Advantix Vario
Pour la liaison de deux rigoles
Kit pour grille Advantix Vario
Convient pour pièce de terminaison
Advantix Vario et raccord 90° Advantix Vario
Kit d’accessoires Advantix Vario
Convient pour raccord 90° Advantix Vario
Kit d’accessoires Advantix Vario
Convient pour pièce de liaison
Advantix Vario, pièce de terminaison
Advantix Vario et raccord 90° Advantix Vario
31
Nouveau ! Advantix Vario :
la première rigole de douche sur mesure
0
32
10
20
30
40
50
60
0
En version courte ou longue,
l’histoire d’un succès
Viega Advantix Vario, la première rigole
de douche pouvant être raccourcie à la
longueur souhaitée au millimètre près.
Directement contre le mur ou librement
dans la pièce, en exécution droite, d’angle
ou en U, la rigole de douche Advantix Vario
rend possibles des possibilités d’agencement individuelles et répond à toutes les
exigences en matière de construction.
Aperçu des avantages :
un design primé
des coloris agréables
d’infinies possibilités d’agencement
pour toutes les longueurs spéciales
de 30 à 280 cm
montage simple et rapide
hauteur de montage variable
concept d’étanchéité fiable
grille réglable en hauteur
siphon autonettoyant
débit d’écoulement jusqu’à 2,4 l/s
gamme complète d’accessoires
Montage simple et rapide (Fig. 1)
Opération 1 : raccourcir l’unité de base de
la rigole avec une scie à métaux et un gabarit
de sciage, ébavurer les coupes, placer et visser les capuchons d’obturation.
Opération 2 : calculer la hauteur de montage,
raccourcir la pièce de compensation de la hauteur et monter le siphon et les pieds de réglage.
Opération 3 : orienter la rigole de douche, la
raccorder à la conduite d’évacuation et fixer
les pieds. Terminé.
1
Concept d’étanchéité fiable (Fig. 2)
Une étanchéité durable et pratique constitue
le détail technique le plus important d’une
douche de plain-pied. Tous les matériaux nécessaires, tels que la colle spéciale et la bande
d’étanchéité, sont fournis avec l’Advantix Vario.
Grille réglable en hauteur (Fig. 3)
Des supports ajustables permettent d’adapter
exactement la hauteur de la grille aux différentes hauteurs de carrelage de 5 à 20 mm. Si
les revêtements de sol utilisés sont plus épais
(comme par ex. les pierres naturelles) la grille
peut être ajusté sur 15 à 30 mm à l’aide d’un
kit d’accessoires proposé par Viega.
Pour les versions d’angle en U ou longues,
des raccords supplémentaires sont proposés.
Des joints spéciaux, en contact avec la rigole
de douche, qui garantissent un raccordement
durablement fiable.
Hauteur de montage variable (Fig. 4)
La hauteur de montage d’Advantix
Vario est comprise entre 95 et 165
mm. Même avec le montage le
plus plat, le dénivelé de l’embout
d’évacuation par rapport au sol
est encore de 25 mm. En cas de
pente conforme aux normes, il
est ainsi possible de poser des
conduites de raccordement d’au
moins 250 cm de long sans qu’il
faille relever la rigole de douche.
Pour chaque écoulement, le débit
d’écoulement est compris entre
0,4 et 0,8 l/s selon la hauteur
de montage.
Réduction du stock de
pièces (Fig. 5)
Avec Advantix Vario, vous
disposez toujours de la bonne
longueur, les fabrications spéciales appartiennent au passé. Une seule unité de base et
quatre variantes de grille pour l’ensemble des
solutions optimisent nettement la logistique.
La rigole universelle nécessite peu d’espace,
le gain de place pour l’entrepôt est évident.
2
3
300 –1.200 mm
95–165 mm
25 mm
4
5
33
Étanchéité composite pour rigoles de douche
Advantix Vario
34
L’étanchéité composite et ses
avantages
Comme la protection des édifices contre
l’infiltration de l’humidité joue entretemps un rôle primordial, l’étanchéité
composite liquide offrant une protection
sûre s’impose de plus en plus, notamment pour les douches de plain-pied.
L’avantage de ce procédé : l’étanchéité
est réalisée entre la chape et le carrelage, toute infiltration d’humidité étant
ainsi exclue. Grâce à l’utilisation de produits d’étanchéité liquides, les étanchéités supplémentaires par des bandes bitumées ou en matériau synthétique ne
sont pas nécessaires.
Concept d’étanchéité, tous accessoires compris
Afin que l’étanchéité soit permanente et
puisse être exécutée correctement par
le carreleur, la livraison contient un kit
carreleur avec colle spéciale Advantix
Vario, bande d’étanchéité et bloc de
mousse rigide. Après avoir retiré le film
de protection de la bride de la rigole, la
colle est appliquée avec une spatule. La
bande d’étanchéité est appliquée sur la
bride et intégrée dans la colle spéciale
et l’étanchéité composite, assurant une
liaison fiable de la zone de transition de
la rigole et de la chape. La deuxième
couche de produit d’étanchéité liquide
termine l’opération d’étanchéité. Après
la pose du carrelage, le bloc de mousse
rigide peut être retiré et la grille design
mise en place.
1
4
2
5
3
6
Montage de la rigole de douche
Advantix Vario librement dans la pièce
1 Mesure de la longueur souhaitée et mise en
place du gabarit de sciage sur l’unité de base
de la rigole.
2 Raccourcir l’unité de base de la rigole à l’aide
de la scie à métaux et du gabarit de sciage.
3 Après ébavurage des coupes, graisser l’unité
de rigole dans la zone de l’étanchéité, placer
et visser les capuchons d’obturation.
4 Déterminer la hauteur de montage et raccourcir la pièce de compensation de la hauteur.
Monter le siphon et les pieds de réglage.
Ajuster enfin la rigole de douche à l’aide des
pieds réglables en continu. Placement de
l’autocollant de protection.
5 Appliquer la colle et la bande d’étanchéité,
insérer la bande dans le produit d’étanchéité
liquide.
6 Le résultat parfait : la grille nervurée de
seulement 4 mm de large et réglable en
hauteur s’intègre harmonieusement dans un
espace de 20 mm de large entre les carrelages.
35
Rigoles de douche Advantix
avec Advantix Top pour débits d’écoulement
particulièrement importants
36
Au top dans tous les débits
La tendance actuelle est aux douches de
plain-pied associées à des structures de
sol de plus en plus basses, ce qui nécessite des siphons de sol à la fois « plats,
sécurisés et permettant des débits importants », autant de caractéristiques
qui semblaient jusqu’ici difficilement
conciliables. Viega offre désormais la
solution adaptée : Advantix Top !
Débit d’écoulement puissant
Grâce à une optimisation des résistances à l’écoulement et à une forme de
construction plus ambitieuse, les rigoles
de douche atteignent avec Advantix Top
un débit d’écoulement très important.
Variable grâce au fond réglable
en hauteur
Lors de l’installation sur site, les rigoles
de douche Advantix peuvent être ajustées individuellement à toute hauteur de
montage au sol à partir de 90 mm.
Le raccourcissement ou la sélection du
tube plongeur permet l’ajustement de la
garde d’eau à la hauteur de construction
(35, 40 ou 50 mm).
4
3
1
2
Hauteur de construction réellement plate,
inclinaison de 2 m comprise
Afin de maintenir une hauteur de montage
réelle aussi faible que possible, l’embout
d’évacuation a été positionné sur le bord supérieur de l’unité d’évacuation. Même en cas
de montage extrêmement plat, la différence
de hauteur avec le béton brut du sol atteint
toujours 20 mm. La pose d’un tube de raccordement de 2 mètres de longueur maximum
est ainsi possible sans que le soulèvement du
siphon ne soit nécessaire.
1 Hauteur de montage et de la garde d’eau
réglable grâce au trois adaptation en hauteur
de la partie au sol. En fonction de la hauteur
de montage, le débit d’écoulement des rigoles
de douche peut atteindre 1,0 l/s, ponctuellement même 1,2 l/s.
2 Marquage par des flèches sur le fond
du siphon pour repérer aisément le sens
d’écoulement lors du nettoyage.
3 La possibilité de raccourcir le tube plongeur permet d’obtenir un débit d’écoulement
élevé avec une garde d’eau la plus importante
possible.
4 Protection contre les refoulements grâce à
une barrière de garde d‘eau avec des poches
de retenue.
Principe de fonctionnement
Protection contre les refoulements
En cas de dépression dans le système
de conduite, un système spécialement
développé par Viega garantit le maintien constant d’une garde d’eau suffisante dans le siphon, prévenant ainsi
toute nuisance olfactive. Ceci vaut également en cas de hauteur de garde
d’eau de 35 mm sur les structures de
sol très plates ! Les exigences de la
norme DIN EN 1253 sont ainsi respectées, même en cas de faible hauteur
de garde d’eau.
Simplicité du nettoyage
Le tube plongeur enfiché doit être retiré
pour le nettoyage du siphon. Une spirale permet même de nettoyer la conduite d’évacuation située en aval.
En mode de fonctionnement normal, le niveau
de la garde d’eau est de 35, 40 ou 50 mm.
En cas de dépression dans le système, seule
une partie de la garde d’eau est aspirée
grâce aux poches de retenue s’ajoutant à l’air
nécessaire au système d’évacuation.
Le siphon présente ainsi toujours suffisamment d’eau retenue dans l’évacuation.
37
Rigoles de douche Advantix avec revêtement
étanche composite Advantix Top
38
Rigoles de douche Viega
Les rigoles de douche Advantix de Viega
se déclinent dans deux variantes : avec
cadre-grille en inox réglable et en version
Basic sans cadre. Les deux modèles
sont réglables en hauteur et se combinent avec toutes les grilles Visign pour
rigoles de douche Advantix. Leur débit
d’écoulement s’élève à 1,0 l/s maximum
et la hauteur de garde d’eau à 35, 40 ou
50 mm.
Rigole de douche Advantix
La variante à encadrement des rigoles
de douche Advantix associe un design
élégant à un confort de montage élevé.
Ajustable latéralement et en hauteur à
l’aide de pièces d’écartement, le cadre
en inox permet un ajustement exact dans
la trame du carrelage. Des pieds de réglage et des accessoires d’étanchéité
sont disponibles en option.
Rigole de douche Advantix Basic
La variante économique sans cadre
Basic des rigoles de douche Advantix
met en valeur la grille Visign utilisée qui
s’intègre parfaitement et sobrement dans
le carrelage. La bride sablée confère à
toutes les étanchéités composites courantes une base d’adhérence optimale.
Des accessoires d’étanchéité sont disponibles en option.
Montage au sol
de la rigole de
douche Advantix
1
2
3
4
1 Ajuster la rigole
de douche à l’aide
des pieds réglables
en continu.
2 Insérer la rigole de
douche dans l’étanchéité composite à
l’aide de l’accessoire
d’étanchéité.
3 Ajuster librement
le cadre-grille adapté
à la hauteur du carrelage jusqu’à 5 mm
en partant du centre.
Carreler ensuite
jusqu’au cadre.
4 Un résultat parfait :
la rigole de douche
Advantix à grille
Visign adaptée de
façon optimale.
Montage mural de
la rigole de douche
Advantix Basic
1
2
1 Ajuster la rigole de
douche à l’aide des
pieds réglables en
continu.
2 Formation de la
natte d’étanchéité
Schlüter-KERDI
dans l’étanchéité
liquide.
3 Carreler avec ou
sans rail de finition
jusqu’au bord du
bloc de mousse
rigide en EPS.
3
4
4 Un résultat parfait :
la rigole de douche
Advantix Basic sans
cadre à grille Visign,
intégrée en quelques
opérations seulement.
39
Étanchéité composite pour vidages de baignoire
et siphons de sol Advantix
40
Double sécurité lors du montage
Lors de la réalisation de l’étanchéité, il
est essentiel de réaliser une transition
propre entre la bride d’évacuation et la
chape. C’est la raison pour laquelle Viega
mise sur une double sécurité. L’armature
spécifique, d’une part, lie le siphon de
manière sûre dans la chape. D’autre
part, les manchettes d’étanchéité fournies avec tous les siphons permettent
d’augmenter encore davantage la sécurité dans la zone de transition. Le
carreleur n’a plus qu’à intégrer la manchette directement dans le matériau
d’étanchéité.
Les différents éléments de
rehausse Advantix
Viega offre la solution adaptée pour de
nombreux domaines d’application. Pour
les locaux à usage professionnel soumis
à des contraintes élevées ou pour l’extérieur, par ex. les éléments de rehausse
en béton polymère rendus extrêmement
stables et sûrs grâce aux grilles acier
incorporées et aux nattes tissées en fibre
de verre supplémentaires. Les éléments
de rehausse ou évacuations complètes
plats en plastique sont conçus pour une
pose dans des constructions au sol
dans le domaine d’application privé,
tandis que les modèles extra-plats
conviennent surtout pour les travaux
de rénovation dans les sols de faible
hauteur.
1
5
2
6
3
7
4
8
Exemple de montage dans une étanchéité
composite avec Advantix Top
5 Application de la première couche
d’étanchéité liquide.
1 Mesurer la hauteur de montage au sol, ici :
85 mm.
6 Intégration de la natte d’étanchéité
Schlüter-KERDI dans l’étanchéité liquide.
2 Adapter le fond réglable en hauteur de
l’Advantix Top aux caractéristiques de
la construction.
7 Application de la deuxième couche
d’étanchéité liquide.
3 Choisir l’un des trois tubes plongeurs fournis.
Ici : utilisation de la variante la plus courte.
8 Un résultat parfait : le siphon de sol Advantix
Top de 85 mm de hauteur de montage seulement, monté en quelques étapes.
4 Positionner le siphon et la natte d’insonorisation et procéder au réglage de précision au
millimètre près à l’aide des pieds de montage
réglables en hauteur.
41
Étanchéité traditionnelle pour vidages
de baignoire et siphons de sol Advantix
1
42
Domaines d’application de la technique d’étanchéité conventionnelle
Cette technique conventionnelle protège
durablement les composants de bâtiment tels que les plafonds, les sols et les
matériaux isolants de l’humidité. Les
bandes d’étanchéité en bitume ou en
EPDM utilisées lors de cette opération
sont directement posées sur le béton
brut ou l’isolation thermique. Cette
technique s’est notamment avérée particulièrement efficace pour l’étanchéité
de balcons, terrasses, plaques de sol ou
sols de cave. Les bandes d’étanchéité
conventionnelles peuvent en outre être
utilisées comme deuxième niveau d’étanchéité supplémentaire dans une étanchéité réalisée avec une étanchéité
composite.
Variantes d’utilisation
Les siphons Viega peuvent être insérés
avec une bague de serrage et une manchette d’étanchéité dans les bandes en
bitume ou dans les bandes en EPDM,
sans risque d’endommagement de l’unité
d’évacuation lors des travaux de soudage ou de collage. La technique éprouvée des composants Viega garantit
une transition sécurisée entre le siphon
et la bande d’étanchéité, et ce quelle
que soit la variante de montage utilisée.
1
2
3
Montage de l’étanchéité conventionnelle :
1 Poser la manchette d’étanchéité à deux
couches (EPDM en haut, bitume en bas)
autour du siphon puis la visser solidement
à l’aide du collet rapporté.
3 Connexion sur une bande en EPDM pur :
la bande en EPDM est soudée à l’aide
d’un souffleur d’air chaud puis assemblée
à la manchette d’étanchéité par roulement.
Aucune couche d‘apprêt n’est nécessaire.
2 Connexion sur une bande de toiture bitumée :
la bande de toiture est soudée (flamme ouverte)
puis assemblée par tassement.
1 Étanchéité conventionnelle, comme cela
est décrit dans les étapes de montage à droite
sur cette page.
43
Vidages de baignoire pour débit
d’écoulement moyen et faible
Extrait de la gamme complète
4960.30
4971.10
4971.20
4971.90
4971.80
4965.30
4965.32
4965.33
4933.1
4928.2
4928.4
4976.11
4976.10
4962.1
4962.3
4976.31
4976.30
4934.2
4934.5
4949.1
4962
4932.2
4936.6
4944.8
4946.3
4945.1-356
4914.21
4927
4939
4980.61
4925
4924
4947.1
4948.21
4948.31
4965.10
4960.80
4980.10
4980.30
4926
4936.3
4926.5
4943.2
4944.2
4935.1
4936.2
4935.6
4914.10
4937
4926.20
4923.5
4927.3
Les représentations figurant sur cette double page ne montrent qu’une partie de la vaste gamme Advantix.
44
Siphons de sol Advantix pour grands débits
d’écoulement
Extrait de la gamme complète
1
Supports et grilles
4933.4
4933.2
4933.6
4933.61
4929.1
4929.3
4976.21
4976.20
4963.4
4976.41
4976.40
4922.5
4922.6
4922.7
4933.7
4933.71
4949.3
4963
2
3
Rehausses et brides
d’étanchéité
4994
4954
4996.1
4998.3
4996
4954.8
Corps de base
4951.1
4951.15
4955.1
4955.25
4955.15
4951.20
45
Advantix dans la salle de bains
Les salles de bains sans obstacle et les douches de plain-pied nécessitent un
système d’écoulement performant. Avec un débit d’écoulement allant jusqu’à 1,1 l/s,
les vidages de salle de bains Advantix constituent une option judicieuse pour les
débits d’eau faibles à modérés.
Rigoles de douche Advantix
Les rigoles de douche Advantix de Viega conviennent parfaitement aux douches
de plain-pied. Ces rigoles peuvent être positionnées librement dans la pièce ou
au mur. Elles sont disponibles en variante flexible avec cadre ou en version Basic
sans cadre.
Avec le vidage de baignoire, tout est
possible
L’unité de base verticale permet la traversée
de plafond du vidage de salle de bains, le
support à carreler offre une grande liberté
d’agencement avec la possibilité d’intégrer
tous types de sols comme par ex. un carrelage, une pierre naturelle ou même une
mosaïque de verre.
Nouveau ! Rigole de douche Advantix Vario
Elle représente la combinaison unique d’un design excellent, d’un montage simple
et d’une logistique de stockage optimisée. Avec un débit d’écoulement maximal
de 0,8 l/s, elle garantit en outre une évacuation parfaitement hygiénique. Une unité
de base de rigole d’une longueur de base de 1 200 mm, avec gabarit de sciage,
accessoires de montage et d’étanchéité font partie de la fourniture. Une grille nervurée en acier inoxydable avec des capuchons appropriés, au choix mats ou
brillants, complète le pack.
Advantix Top pour débit d’écoulement
élevé
Dans cette variante, Advantix Top représente
la solution la plus efficace et rentable pour les
douches de plain-pied pour l’étanchéité composite avec un débit d’écoulement allant
jusqu’à 1,2 l/s.
46
Siphon d’angle Advantix
Il permet d’installer le siphon dans un coin, de manière discrète. Le
débit d’écoulement maximum atteint 1,1 l/s. Autres avantages : montage rapide et sûr, large sélection de grilles. Il est également disponible
en demi-rond.
Rigoles de douche Advantix
Les rigoles de douche Advantix représentent le choix parfait pour un
grand confort de montage. Elles peuvent être placées librement au
milieu de la pièce ou près d’un mur. Le cadre flexible permet un ajustement horizontal et vertical ultérieur par rapport au revêtement carrelé.
Les accessoires d’étanchéité sont tous compris dans la livraison.
Rigoles de douche Advantix Basic
Les matériaux de grande qualité et la finition soignée garantissent la
grande stabilité. La rigole de douche Advantix Basic, ici présentée
en version destinée au montage mural, est particulièrement rentable.
Les pieds de réglage contribuent à un alignement exact en hauteur.
Débit d’écoulement maximal : 1,0 l/s.
Rigole de douche Advantix Vario
Les implantations droites peuvent aller de 30 à 280 cm, les constructions d’angle et en U peuvent avoir une longueur de coude allant
jusqu’à 160 cm. Le montage ainsi que le stock de pièces limité à une
seule longueur standard sont simples.
47
Advantix pour la rénovation
Pour les travaux de rénovation sans surprises
Le réaménagement des constructions vétustes représente environ 60 % des travaux
de construction. Des exigences particulières résultent des matières disponibles et des
conditions de construction qui ne peuvent être changées. C’est pourquoi Viega
propose des solutions d’évacuation spéciales, maintes fois éprouvées. Les nouveaux
siphons Advantix destinés à la rénovation atteignent des hauteurs de montage
extra-plates d’à peine 62 à 67 mm, selon la variante. Bien entendu, toutes les solutions d’évacuation offrent une protection contre l’infiltration de l’humidité dans le
sol et contre les nuisances olfactives provenant de la canalisation.
Le siphon Viega Advantix pour la rénovation
Toutes les unités de base des rigoles de douche
Advantix, Advantix Basic ainsi que les siphons
d’angle en version droite peuvent être équipées
du nouveau siphon plat.
48
La rigole de douche Viega Advantix Basic
de 67 mm pour les rénovations.
5 longueurs sont disponibles pour le montage
libre ou le montage mural. Débit d’écoulement :
0,45 l/s, pouvant être augmenté avec différents
montages.
Vidage de salle de bains Advantix avec
Viega Advantix Top pour l’étanchéité
composite
En voilà un qui répond aux exigences avec une
technique de montage fiable. La manchette
en caoutchouc comprise permet de respecter
les exigences en matière d’isolation acoustique. Le débit maximal est de 1,1 l/s.
Vidage de salle de bains Advantix
avec siphon anti-odeur intégré
Un système anti-odeur est intégré sur cette
évacuation extra-plate. Ce système peut
être installé ultérieurement et prévient les
odeurs désagréables dans la salle de
bains. Débit d’écoulement maximal : 0,4 l/s.
Advantix dans le secteur public
Pour une sécurité sans compromis
Dans les établissements publics comme les piscines, les douches ou les sanitaires
très fréquentés, les débits d’eau à évacuer durant une période prolongée sont
nettement plus élevés. De plus, il est essentiel que toutes les grilles soient munies
d’un revêtement antidérapant, qu’elles soient à l’abri du vandalisme et qu’elles
résistent à de nombreuses contraintes. Bref : tout ce que Viega offre en termes de
qualité, de sécurité et de fiabilité devient ici une nécessité.
Siphon de sol Advantix Top :
particulièrement sûr
Pour les lieux très fréquentés : des pieds de
réglage stables ainsi qu’une unité de base
avec un débit d’écoulement maximal combinés
avec une grille antidérapante. La bride d’étanchéité avec manchette d’étanchéité supplémentaire assure l’intégration fiable dans l’étanchéité liquide. Le réglage excentrique de la
grille et du cadre permet l’adaptation ultérieure
de ceux-ci à la trame du carrelage.
Siphon d’angle Advantix : positionnement
à l’écart des zones praticables
Version droite ou quart de rond. Débit d’écoulement maximal 1,1 l/s. Fourniture : cadre de
grille réglable en largeur et en hauteur, pieds de
réglage stables, grille pour cheveux et accessoires d’étanchéité.
Siphon de sol Advantix : une protection
maximale contre l’incendie
Les siphons de sol Viega à protection contre
l’incendie R 120 satisfont aux exigences en
matière de protection contre l’incendie pour les
traversées de dalle et peuvent être combinés
avec tous les éléments de rehausse et supports.
Débit d’écoulement maximal de 1,6 l/s.
49
Grilles Visign pour rigoles
de douche Advantix
Visign ER1
Visign ER2
Un design séduisant
Membres de jury dans le domaine du
design, maîtres d’ouvrage ou artisans
spécialisés, les grilles Visign des rigoles
de douche Advantix ont conquis leur
public. Avec leur design innovant, leurs
matériaux haut de gamme et leur technologie innovatrice, elles offrent à tout
point de vue une qualité exceptionnelle.
Fabriquées en inox, elles peuvent être
combinées à de nombreux autres matériaux tels que le verre, ou encore un
revêtement de sol personnalisé comme
le carrelage ou la pierre naturelle. Les
grilles sont dotées de vis d’ajustement
logées dans du caoutchouc. Les bruits
de pas et de métal désagréables disparaissent ainsi presque totalement. Les
grilles Visign sont en outre bien entendu
combinables avec la rigole de douche
Advantix et avec la nouvelle rigole de
douche sans cadre Advantix Basic.
Visign ER3
Visign ER4*
Visign ER9
Visign SR1
Visign SR2
Visign SR3
Visign SR4
*Couche de carrelage pouvant être adaptée de manière individuelle.
50
Grilles Visign pour vidages de baignoire,
siphons de sol et siphons d’angle
Grilles Visign
Des grilles carrées pour les architectures
rectilignes, des formes rondes pour les
salles de bains aux contours arrondis,
des évacuations en angle en version
droite et ronde, tout cela avec les matériaux et perforations les plus divers. La
liberté d’aménagement individuelle est
quasiment illimitée grâce aux grilles
Visign Viega haut de gamme en acier
inoxydable ou combinées avec du verre.
Visign RS11
Visign RS2
Visign RS14
Visign RS4
Visign RS15
Visign RS5
Support Advantix
peut être carrelé
Visign EA1
Visign EA11
51
FR 722 616-12/13 · Sous réserve de modifications
Viega S.à.r.l.
Hôtel d’entreprises
ZAC des Terrasses de la Sarre
2, Terrasse Bretagne
57400 Sarrebourg
Tél. : 03 87 24 97 40
Fax : 03 87 24 48 98
[email protected]
www.viega.fr
