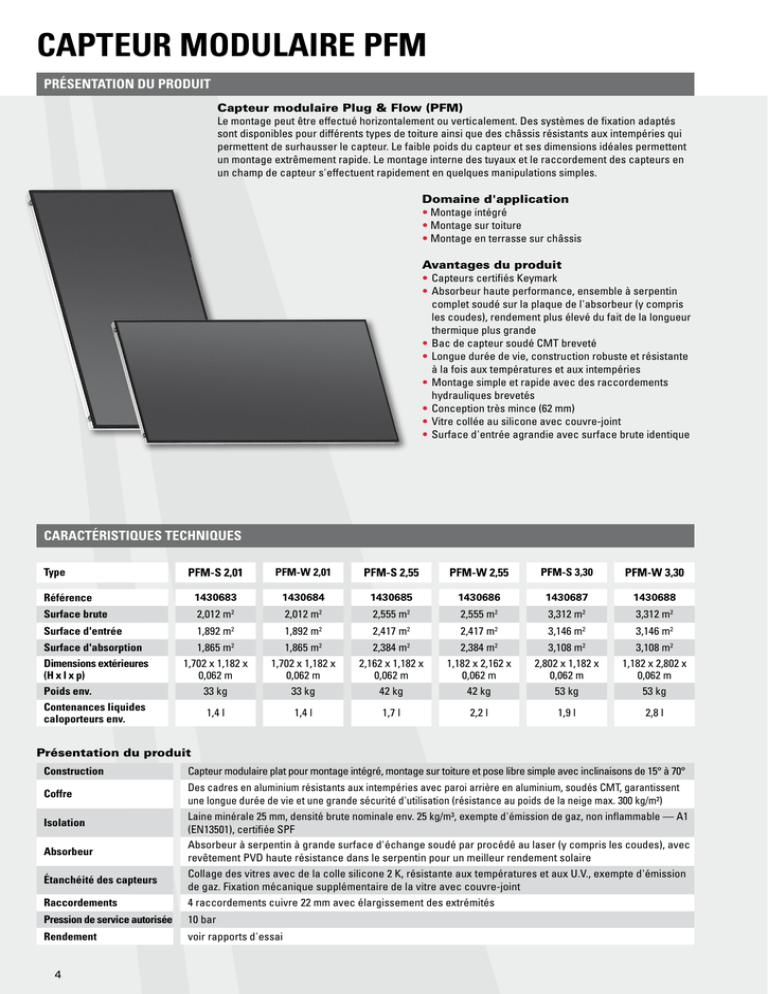

CAPTEUR MODULAIRE PFM
PRÉSENTATION DU PRODUIT
Capteur modulaire Plug & Flow (PFM)
Le montage peut être effectué horizontalement ou verticalement. Des systèmes de fixation adaptés
sont disponibles pour différents types de toiture ainsi que des châssis résistants aux intempéries qui
permettent de surhausser le capteur. Le faible poids du capteur et ses dimensions idéales permettent
un montage extrêmement rapide. Le montage interne des tuyaux et le raccordement des capteurs en
un champ de capteur s'effectuent rapidement en quelques manipulations simples.
Domaine d'application
• Montage intégré
• Montage sur toiture
• Montage en terrasse sur châssis
Avantages du produit
• Capteurs certifiés Keymark
• Absorbeur haute performance, ensemble à serpentin
complet soudé sur la plaque de l'absorbeur (y compris
les coudes), rendement plus élevé du fait de la longueur
thermique plus grande
• Bac de capteur soudé CMT breveté
• Longue durée de vie, construction robuste et résistante
à la fois aux températures et aux intempéries
• Montage simple et rapide avec des raccordements
hydrauliques brevetés
• Conception très mince (62 mm)
• Vitre collée au silicone avec couvre-joint
• Surface d'entrée agrandie avec surface brute identique
CARACTÉRISTIQUES TECHNIQUES
PFM-S 2,01
PFM-W 2,01
PFM-S 2,55
PFM-W 2,55
PFM-S 3,30
PFM-W 3,30
Référence
1430683
1430684
1430685
1430686
1430687
1430688
Surface brute
2,012 m2
2,012 m2
2,555 m2
2,555 m2
3,312 m2
3,312 m2
Surface d'entrée
1,892 m
1,892 m
2,417 m
2,417 m
3,146 m
3,146 m2
1,865 m2
1,702 x 1,182 x
0,062 m
33 kg
1,865 m2
1,702 x 1,182 x
0,062 m
33 kg
2,384 m2
2,162 x 1,182 x
0,062 m
42 kg
2,384 m2
1,182 x 2,162 x
0,062 m
42 kg
3,108 m2
2,802 x 1,182 x
0,062 m
53 kg
3,108 m2
1,182 x 2,802 x
0,062 m
53 kg
1,4 l
1,4 l
1,7 l
2,2 l
1,9 l
2,8 l
Type
Surface d'absorption
Dimensions extérieures
(H x l x p)
Poids env.
Contenances liquides
caloporteurs env.
2
2
2
2
2
Présentation du produit
Construction
Coffre
Isolation
Absorbeur
Étanchéité des capteurs
Capteur modulaire plat pour montage intégré, montage sur toiture et pose libre simple avec inclinaisons de 15° à 70°
Des cadres en aluminium résistants aux intempéries avec paroi arrière en aluminium, soudés CMT, garantissent
une longue durée de vie et une grande sécurité d'utilisation (résistance au poids de la neige max. 300 kg/m²)
Laine minérale 25 mm, densité brute nominale env. 25 kg/m³, exempte d'émission de gaz, non inflammable — A1
(EN13501), certifiée SPF
Absorbeur à serpentin à grande surface d'échange soudé par procédé au laser (y compris les coudes), avec
revêtement PVD haute résistance dans le serpentin pour un meilleur rendement solaire
Collage des vitres avec de la colle silicone 2 K, résistante aux températures et aux U.V., exempte d'émission
de gaz. Fixation mécanique supplémentaire de la vitre avec couvre-joint
Raccordements
4 raccordements cuivre 22 mm avec élargissement des extrémités
Pression de service autorisée
10 bar
Rendement
voir rapports d'essai
4
DIMENSIONS MONTAGE SUR TOITURE ET POSE LIBRE
Hauteur (m)
Nombre
1 PFM
2 PFM
3 PFM
4 PFM
5 PFM
6 PFM
7 PFM
8 PFM
9 PFM
10 PFM
PFM-S 2,01
1,71
1,71
1,71
1,71
1,71
1,71
1,71
1,71
1,71
1,71
PFM-W 2,01
1,19
1,19
1,19
1,19
1,19
1,19
1,19
-
-
-
PFM-S 2,55
2,17
2,17
2,17
2,17
2,17
2,17
2,17
2,17
2,17
2,17
PFM-W 2,55
1,19
1,19
1,19
1,19
1,19
1,19
-
-
-
-
PFM-S 3,30
2,81
2,81
2,81
2,81
2,81
2,81
2,81
2,81
2,81
2,81
PFM-W 3,30
1,19
1,19
1,19
1,19
-
-
-
-
-
-
1 PFM
2 PFM
3 PFM
4 PFM
5 PFM
6 PFM
7 PFM
8 PFM
9 PFM
10 PFM
PFM-S 2,01
1,19
2,38
3,57
4,76
5,95
7,15
8,34
9,53
10,72
11,91
PFM-W 2,01
1,71
3,42
5,13
6,84
8,55
10,27
11,98
-
-
-
PFM-S 2,55
1,19
2,38
3,57
4,76
5,95
7,15
8,34
9,53
10,72
11,91
PFM-W 2,55
2,17
4,34
6,51
8,68
10,85
13,03
-
-
-
-
PFM-S 3,30
1,19
2,38
3,57
4,76
5,95
7,15
8,34
9,53
10,72
11,91
PFM-W 3,30
2,81
5,62
8,43
11,24
-
-
-
-
-
-
Largeur (m)
Nombre
COUPE HORIZONTALE
62
1
9
2
8
3
7
4
6
1 Profilé cadre en aluminium
2 Paroi arrière en aluminium
3 Isolation thermique
4Absorbeur
5 Serre-flan d'absorbeur
6 Traversée du cadre
7Vitre
8 Collage au silicone 2-K
9Couvre-joint
5
5
PERTE DE PRESSION
Perte de pression FM-S 2,01
Mélange antigel d'origine TiSUN® (40 % de polypropylène glycol), température moyenne 60 ˚C, surface brute selon légende
300
250
Débit volumétrique
recommandé
empfohlener
Volumenstrom
10 x PFM-S 2,01
8 x PFM-S 2,01
6 x PFM-S 2,01
4 x PFM-S 2,01
2 x PFM-S 2,01
1 x PFM-S 2,01
200
mbar
150
100
50
0
20
25
30
35
L / m² / h
40
45
50
55
60
Perte de pression PFM-W 2,01
300
empfohlener
Volumenstrom
recommandé
250
200
mbar
150
100
7 x PFM-W 2,01
6 x PFM-W 2,01
5 x PFM-W 2,01
4 x PFM-W 2,01
2 x PFM-W 2,01
1 x PFM-W 2,01
50
0
20
6
25
30
35
L / m² / h
40
45
50
55
60
PERTE DE PRESSION
650
550
empfohlenerVolumenstrom
Débit volumétrique recommandé
10 x PFM-S 2,55
8 x PFM-S 2,55
6 x PFM-S 2,55
4 x PFM-S 2,55
2 x PFM-S 2,55
1 x PFM-S 2,55
450
mbar
350
250
150
50
20
25
30
35
L / m² / h
40
45
50
55
60
650
550
empfohlener
Volumenstrom
recommandé
6 x PFM-W 2,55
5 x PFM-W 2,55
4 x PFM-W 2,55
3 x PFM-W 2,55
2 x PFM-W 2,55
1 x PFM-W 2,55
450
mbar
350
250
150
50
20
25
30
35
L / m² / h
40
45
50
55
60
7
PERTE DE PRESSION
1150
empfohlener
Volumenstrom
recommandé
950
mbar
750
550
10 x PFM-S 3,30
8 x PFM-S 3,30
6 x PFM-S 3,30
4 x PFM-S 3,30
2 x PFM-S 3,30
1 x PFM-S 3,30
350
150
20
25
30
35
L / m² / h
40
45
50
55
60
1150
1050
empfohlener
Volumenstrom
recommandé
950
850
750
mbar
650
550
450
4 x PFM-W 3,30
3 x PFM-W 3,30
2 x PFM-W 3,30
1 x PFM-W 3,30
350
250
150
20
8
25
30
35
L / m² / h 40
45
50
55
60
CAPTEUR PFM + PFM-G
POSSIBILITÉS DE RACCORDEMENT
Lors de la sélection des schémas, il convient de tenir compte de l'installation complète (type, dimensions, longueur des lignes de connexion,
station solaire, échangeur thermique, etc.). Pour d'autres raccordements, il est nécessaire de calculer la perte de pression et de vérifier
séparément la puissance de la pompe.
13
CAPTEUR PFM + PFM-G
