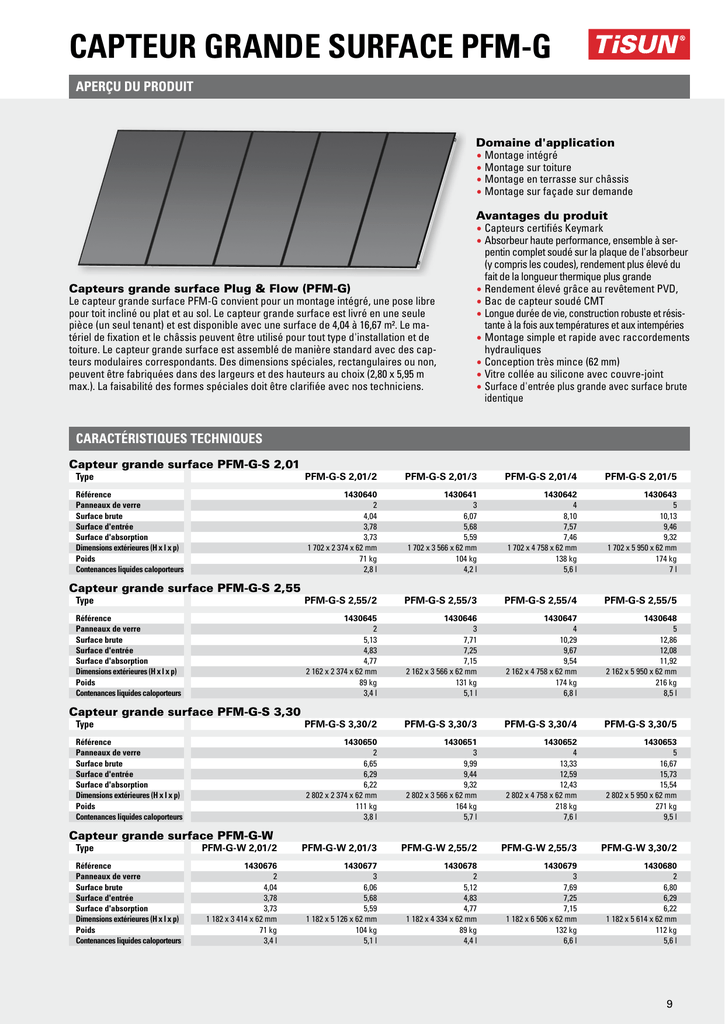

CAPTEUR GRANDE SURFACE PFM-G
APERÇU DU PRODUIT
Domaine d'application
• Montage intégré • Montage sur toiture
• Montage en terrasse sur châssis
• Montage sur façade sur demande
Avantages du produit
Capteurs grande surface Plug & Flow (PFM-G)
Le capteur grande surface PFM-G convient pour un montage intégré, une pose libre
pour toit incliné ou plat et au sol. Le capteur grande surface est livré en une seule
pièce (un seul tenant) et est disponible avec une surface de 4,04 à 16,67 m². Le matériel de fixation et le châssis peuvent être utilisé pour tout type d'installation et de
toiture. Le capteur grande surface est assemblé de manière standard avec des capteurs modulaires correspondants. Des dimensions spéciales, rectangulaires ou non,
peuvent être fabriquées dans des largeurs et des hauteurs au choix (2,80 x 5,95 m
max.). La faisabilité des formes spéciales doit être clarifiée avec nos techniciens.
• Capteurs certifiés Keymark
• Absorbeur haute performance, ensemble à serpentin complet soudé sur la plaque de l'absorbeur
(y compris les coudes), rendement plus élevé du
fait de la longueur thermique plus grande
• Rendement élevé grâce au revêtement PVD,
• Bac de capteur soudé CMT
• L ongue durée de vie, construction robuste et résistante à la fois aux températures et aux intempéries
• Montage simple et rapide avec raccordements
hydrauliques
• Conception très mince (62 mm)
• Vitre collée au silicone avec couvre-joint
•S
urface d'entrée plus grande avec surface brute
identique
CARACTÉRISTIQUES TECHNIQUES
Capteur grande surface PFM-G-S 2,01
Type
PFM-G-S 2,01/2
PFM-G-S 2,01/3
PFM-G-S 2,01/4
PFM-G-S 2,01/5
Référence
Panneaux de verre
Surface brute
Surface d'entrée
Surface d'absorption
Dimensions extérieures (H x l x p)
Poids
Contenances liquides caloporteurs
1430640
2
4,04
3,78
3,73
1 702 x 2 374 x 62 mm
71 kg
2,8 l
1430641
3
6,07
5,68
5,59
1 702 x 3 566 x 62 mm
104 kg
4,2 l
1430642
4
8,10
7,57
7,46
1 702 x 4 758 x 62 mm
138 kg
5,6 l
1430643
5
10,13
9,46
9,32
1 702 x 5 950 x 62 mm
174 kg
7 l
Type
PFM-G-S 2,55/2
PFM-G-S 2,55/3
PFM-G-S 2,55/4
PFM-G-S 2,55/5
Référence
Panneaux de verre
Surface brute
Surface d'entrée
Poids
1430645
2
5,13
4,83
4,77
2 162 x 2 374 x 62 mm
89 kg
3,4 l
1430646
3
7,71
7,25
7,15
2 162 x 3 566 x 62 mm
131 kg
5,1 l
1430647
4
10,29
9,67
9,54
2 162 x 4 758 x 62 mm
174 kg
6,8 l
1430648
5
12,86
12,08
11,92
2 162 x 5 950 x 62 mm
216 kg
8,5 l
Type
PFM-G-S 3,30/2
PFM-G-S 3,30/3
PFM-G-S 3,30/4
PFM-G-S 3,30/5
Référence
Panneaux de verre
Surface brute
Surface d'entrée
Poids
1430650
2
6,65
6,29
6,22
2 802 x 2 374 x 62 mm
111 kg
3,8 l
1430651
3
9,99
9,44
9,32
2 802 x 3 566 x 62 mm
164 kg
5,7 l
1430652
4
13,33
12,59
12,43
2 802 x 4 758 x 62 mm
218 kg
7,6 l
1430653
5
16,67
15,73
15,54
2 802 x 5 950 x 62 mm
271 kg
9,5 l
PFM-G-W 2,01/2
PFM-G-W 2,01/3
PFM-G-W 2,55/2
PFM-G-W 2,55/3
PFM-G-W 3,30/2
1430676
2
4,04
3,78
3,73
1 182 x 3 414 x 62 mm
71 kg
3,4 l
1430677
3
6,06
5,68
5,59
1 182 x 5 126 x 62 mm
104 kg
5,1 l
1430678
2
5,12
4,83
4,77
1 182 x 4 334 x 62 mm
89 kg
4,4 l
1430679
3
7,69
7,25
7,15
1 182 x 6 506 x 62 mm
132 kg
6,6 l
1430680
2
6,80
6,29
6,22
1 182 x 5 614 x 62 mm
112 kg
5,6 l
Capteur grande surface PFM-G-W
Type
Référence
Panneaux de verre
Surface brute
Surface d'entrée
Poids
9
COUPE HORIZONTALE
62
1
9
2
8
3
7
4
6
5
10
1 Profilé cadre en aluminium
2 Paroi arrière en aluminium
3 Isolation thermique
4Absorbeur
5 Serre-flan d'absorbeur
6 Traversée du cadre
7Vitre
8 Collage au silicone 2-K
9Couvre-joint
10 PFM-G Profilé d'assemblage
PERTE DE PRESSION
Perte de pression PFM-G-S 2,01
Mélange antigel d'origine TiSUN® (40 % de polypropylène glycol), température moyenne 60 ˚C, surface brute selon légende
300
empfohlener
Volumenstrom
Débit volumétrique
recommandé
250
200
mbar
150
100
PFM-G-S 2,01/5
PFM-G-S 2,01/4
PFM-G-S 2,01/3
PFM-G-S 2,01/2
50
0
20
25
30
35
l/m²/h
40
45
50
55
60
recommandé
empfohlener
Volumenstrom
550
450
mbar
350
250
PFM-G-S 2,55/5
PFM-G-S 2,55/4
PFM-G-S 2,55/3
PFM-G-S 2,55/2
150
50
20
25
30
35
l/m²/h
40
45
50
55
60
11
PERTE DE PRESSION
1150
empfohlener
Volumenstrom
recommandé
950
mbar
750
550
PFM-G-S 3,30/5
PFM-G-S 3,30/4
PFM-G-S 3,30/3
PFM-G-S 3,30/2
350
150
20
25
30
l/m²/h 40
35
45
50
55
60
Perte de pression PFM-G-W
1000
recommandé
empfohlener
Volumenstrom
PFM-G-W 3,30/2
PFM-G-W 2,55/2
PFM-G-W 2,55/3
PFM-G-W 2,01/2
PFM-G-W 2,01/3
800
mbar
600
400
200
0
20
12
25
30
35
l/m²/h
40
45
50
55
60
CAPTEUR PFM + PFM-G
POSSIBILITÉS DE RACCORDEMENT
Lors de la sélection des schémas, il convient de tenir compte de l'installation complète (type, dimensions, longueur des lignes de connexion,
station solaire, échangeur thermique, etc.). Pour d'autres raccordements, il est nécessaire de calculer la perte de pression et de vérifier
séparément la puissance de la pompe.
13
CAPTEUR PFM + PFM-G
RACCORDEMENTS HYDRAULIQUES
Liaison hydraulique avec le doigt de gant de sonde
Raccord PFM avec doigt de gant CU 22 mm
Raccord PFM avec doigt de gant WR
Le doigt de gant de sonde est monté directement dans l'aller solaire. Le dispositif de raccordement peut être commandé en deux modèles.
Soit avec un raccordement CU (cuivre Ø 22 mm) soit avec un raccordement WR (tube ondulé DN 16 ou DN 20). Le dispositif de raccordement
doit être monté sur le côté de la plaque signalétique (sur la paroi arrière du capteur).
Liaison hydraulique avec le doigt de gant de sonde
Raccord PFM – vissage d'obturation CU
Raccord PFM – vissage d'obturation WR
14
CAPTEUR PFM + PFM-G
RACCORDEMENTS HYDRAULIQUES
Bouchon d'obturation
Bouchon d'obturation PFM
Raccord de capteur PFM
15
CAPTEUR PFM + PFM-G
ABERGEMENT
Caractéristiques techniques concernant l'abergement
Description
Inclinaison toiture
Matériau
PFM et PFM-G 15°-23° / 23°-70°
Les abergements sont des tôles en aluminium (alliage AlMn) avec un revêtement en polyester à deux
faces. Une plaque en tôle ondulée (Easy_Form®) est incorporée sur les abergements du bas de capteur
pour garantir une excellente adaptation au niveau des contours des tuiles.
Aluminium
Abréviation du matériau : AlMnCU ou AlMn0,5Mg0,5
Numéro du matériau : 3.0517 ou 3.0505
Numéro international de certification : EN AW-3003 ou EN AW-3105
Dureté
Revêtement
H43 ou H44
Revêtement polyester posé sur les deux faces par procédé de revêtement en continu (procédé dit de
coil-coating), semi-mat
Anthracite, semblable à la couleur RAL 7016
0,70 mm
23,4 μm/m/K (20°)
2,73 kg/m3
-1,66 V (à 25 °C et 101,3 kPa)
Bande de raccord en aluminium Easy-Form® (crêpée) avec revêtement au butyle pour collage en plein
avec la couverture du toit.
Anthracite, semblable à la couleur RAL 7016
env. 1,2 mm
Résistante aux U.V., intempéries, gel, températures et au vieillissement
Légèrement façonnable grâce à une élasticité de 60 %. À coller en plein sur
supports solides, secs et sans poussière
Couleur
Épaisseur du matériau
Coefficient de dilatation linéaire
Densité
Potentiel standard
Plaque en tôle ondulée
Couleur
Épaisseur du matériau
Propriétés de la plaque en tôle ondulée
Traitement
DIMENSIONS DE MONTAGE INTÉGRÉ
Installation
Hauteur du champ de capteur
Champ de capteur
1 PFM
2 PFM
3 PFM
4 PFM
5 PFM
6 PFM
7 PFM
8 PFM
9 PFM
10 PFM
PFM-S 2,01 15°-23°
2,46
2,46
2,46
2,46
2,46
2,46
2,46
2,46
2,46
2,46
PFM-S 2,01 23°- 70°
2,35
2,35
2,35
2,35
2,35
2,35
2,35
2,35
2,35
2,35
PFM-S 2,55 15°- 23°
2,92
2,92
2,92
2,92
2,92
2,92
2,92
2,92
2,92
2,92
PFM-S 2,55 23°- 70°
2,81
2,81
2,81
2,81
2,81
2,81
2,81
2,81
2,81
2,81
PFM-S 3,30 15°- 23°
3,56
3,56
3,56
3,56
3,56
3,56
3,56
3,56
3,56
3,56
PFM-S 3,30 23°- 70°
3,45
3,45
3,45
3,45
3,45
3,45
3,45
3,45
3,45
3,45
PFM-W 2,01 15°- 23°
1,94
1,94
1,94
1,94
1,94
1,94
1,94
-
-
-
PFM-W 2,01 23° - 70°
1,83
1,83
1,83
1,83
1,83
1,83
1,83
-
-
-
PFM-W 2,55 15°- 23°
1,94
1,94
1,94
1,94
1,94
1,94
-
-
-
-
PFM-W 2,55 23° - 70°
1,83
1,83
1,83
1,83
1,83
1,83
-
-
-
-
PFM-W 3,30 15°- 23°
1,94
1,94
1,94
1,94
-
-
-
-
-
-
PFM-W 3,30 23° - 70°
1,83
1,83
1,83
1,83
-
-
-
-
-
-
1 PFM
2 PFM
3 PFM
4 PFM
5 PFM
6 PFM
7 PFM
8 PFM
9 PFM
10 PFM
PFM-S 2,01 15°- 23°
1,62
2,81
4,00
5,20
6,39
7,58
8,77
9,96
11,16
12,35
PFM-S 2,01 23°- 70°
1,62
2,81
4,00
5,20
6,39
7,58
8,77
9,96
11,16
12,35
PFM-S 2,55 15°- 23°
1,62
2,81
4,00
5,20
6,39
7,58
8,77
9,96
11,16
12,35
PFM-S 2,55 23°- 70°
1,62
2,81
4,00
5,20
6,39
7,58
8,77
9,96
11,16
12,35
PFM-S 3,30 15°- 23°
1,62
2,81
4,00
5,20
6,39
7,58
8,77
9,96
11,16
12,35
PFM-S 3,30 23°- 70°
1,62
2,81
4,00
5,20
6,39
7,58
8,77
9,96
11,16
12,35
PFM-W 2,01 15°- 23°
2,14
3,85
5,56
7,28
8,99
10,70
12,41
-
-
-
PFM-W 2,01 23° - 70°
2,14
3,85
5,56
7,28
8,99
10,70
12,41
-
-
-
Longueur du champ de capteur
Champ de capteur
16
PFM-W 2,55 15°- 23°
2,60
4,77
6,94
9,12
11,29
13,46
-
-
-
-
PFM-W 2,55 23° - 70°
2,60
4,77
6,94
9,12
11,29
13,46
-
-
-
-
PFM-W 3,30 15°- 23°
3,24
6,05
8,86
11,68
-
-
-
-
-
-
PFM-W 3,30 23° - 70°
3,24
6,05
8,86
11,68
-
-
-
-
-
-
CAPTEUR PFM + PFM-G
DISTANCES RELATIVES À L'ABERGEMENT DES TOITURES EN TUILES
Dimensions d'un champ de capteur individuel (hauteur et largeur, abergement incl.) selon les dimensions de montage. (Dimensions en mm).
Possibilités d'utilisation de l'abergement : toiture en tuiles, tuiles plates, ardoise et tuiles canal.
Dimensions de découverture env. 370
Dimensions de découverture
env. 670
Largeur
avec abergement
Hauteur 2 rangées
avec abergement
3 plaques de toiture
min. (selon le type de
couverture)
Lattes de toit
supplémentaires
Hauteur 1 rangée
avec abergement
Dimensions de découverture
env. 560
Puits pour tuyauterie
(Largeur 65 mm)
17
CAPTEUR PFM + PFM-G
MONTAGE
Montage en parallèle
Montage terrasse sur châssis
18
CAPTEUR PFM + PFM-G
CHÂSSIS
Description
Profilés en aluminium et matériel de fixation en acier inoxydable.
B
B
A
B
A
A
C
C
20°
PFM-S 2,01/2,55 + PFM-W 2,01/2,55
C
40-60°
PFM-S 2,01/2,55 + PFM-W 2,01/2,55
60°
PFM-S 2,01/2,55 + PFM-W 2,01/2,55
Dimensions PFM-S 2,01/2,55
Type
Inclinaison
A
B
C
PFM-S 2,01/2,55
20°
1 700 mm
6 00 mm
1 700 mm
PFM-S 2,01/2,55
40-60°
1 700 mm
1 180 mm
1 490 mm
PFM-S 2,01/2,55
60°
1 700 mm
1 490 mm
1 180 mm
Inclinaison
A
B
C
PFM-W
20°
1 180 mm
420 mm
1 180 mm
PFM-W
40-60°
1 180 mm
810 mm
1 000 mm
PFM-W
60°
1 180 mm
1 000 mm
810 mm
Dimensions PFM-W
Type
B
B
A
B
A
A
C
C
20°
PFM-S 3,30
C
40-60°
PFM-S 3,30
60°
PFM-S 3,30
Dimensions PFM-S 3,30
Type
Inclinaison
A
B
C
PFM-S 3,30
20°
2 800 mm
1 000 mm
2 800 mm
PFM-S 3,30
40-60°
2 800 mm
1 900 mm
2 465 mm
PFM-S 3,30
60°
2 800 mm
2 465 mm
1 900 mm
19
CAPTEUR PFM + PFM-G
FIXATIONS POUR TOITURE
Aperçu
Illustration
Type de fixation
PFM
PFM-G
Type de montage
Parallèle
20
Debout
Poselibre
Vis à double filetage
Fixation universelle

-



Vis à double filetage Duo
Fixation universelle





Ancrage sur chevron pour toitures en
tuiles,
ajustable en hauteur, hauteur 40-60 mm




-
Crochet pour tuiles plates et mécaniques

-

-
-
Crochet pour tuiles plates
et ardoises



-
-
Agrafe
pour toiture en tôle pliée




-
Kit de haubans universel
pour toiture à tôle pliée


-

-
Agrafe pour kit de haubans
et système de retenue de la neige 1"




-
Support solaire pour
plaques de tuiles mécaniques




-
Plaque raccord bitume pour
toiture bitume, hauteur 50 mm





Plaque raccord en bitume
Pour hauteur de toit, hauteur 240 mm


-


Console trapézoidale pour
Tôle trapézoidale ou tôle ondulée




-
Calotte pour eternit ondulé
pour onde 5 (5 ondes/m)




-
Calotte pour eternit ondulé
Pour onde 8 (8 ondes/m)




-
Cheville d'ancrage pour béton
Sans compensation de la hauteur


-


Cheville d'ancrage pour béton
avec compensation de la hauteur


-


Bac à gravier pour toitures plates
recouvertes de gravier


-

-
CAPTEUR PFM + PFM-G
FIXATIONS POUR TOITURE
Remarque
Fixation universelle pour montage en parallèle et incliné sur différents types de toits et pose libre sur socle ancré.
Matériau : acier inoxydable
Fixation universelle en version renforcée pour montage en parallèle et incliné sur différents types de toits et pose libre sur socle ancré.
Pour montage en parallèle et incliné sur diverses toitures en tuiles. Hauteur de montage réglable 40-60 mm, complet avec matériel de fixation et cales
d'épaisseur pour compensation de la hauteur.
Matériau : acier moulé
Pour montage en parallèle sur diverses toitures en tuiles à faible charge, en particulier pour inclinaison de toit supérieure à 30°.
Pour montage en parallèle sur des tuiles plates, toitures en ardoises et eternit plat, en particulier pour inclinaison de toit de plus de 30° avec plaque en tôle
ondulée.
Pour montage en parallèle et incliné sur toiture à tôle pliée (acier galvanisé, avec revêtement ou cuivre). En cas de montage incliné, des kits de haubans
sont nécessaires en guise de protection antivent.
Pour protection antivent de capteurs sur toiture à tôle pliée, avec câble, tendeur de câbles, matériel de fixation pour capteur/bâti et agrafe pour haubanage
Réf. 1430508.
L'agrafe de fixation des haubans sur la toiture est compris dans le kit de haubans universel. À l'aide d'agrafes supplémentaires, le client peut monter une
protection contre le glissement de la neige au-dessus du capteur avec un tuyau 1“.
Pour montage en parallèle et incliné sur plaques de tuiles mécaniques, bardeaux et losanges.
Matériau : aluminium
Pour montage en parallèle et incliné pour toit en bitume et élastomère, avec matériau d'étanchéité bitume (enflammement par couverture noire).
Matériau : acier galvanisé à chaud
Pour montage incliné pour toit en bitume et élastomère et pour montage pour toit plat avec matériau d'étanchéité bitume (enflammement par couverture noire).
Pour montage en parallèle et incliné sur tôle trapézoïdale et ondulée. À la commande, remplir la fiche de données (indispensable au traitement en interne).
Attention : uniquement sur commande ! Quantité de commande minimale 50 pièces
Pour montage en parallèle et incliné pour toit en eternit ondulé. À la commande, remplir la fiche de données (indispensable au traitement en interne). Attention : Vérifier séparément l'implantation PFM-W et le montage à la transversale du pignon !
Pour montage en parallèle et incliné pour toit en eternit ondulé. À la commande, remplir la fiche de données (indispensable au traitement en interne). Attention : uniquement sur commande ! Vérifier séparément l'implantation PFM-W et le montage à la transversale du pignon ! Matériau : acier galvanisé à chaud
Fixation pour pose libre, sans réglage de la hauteur, inclinaison max. de 5°, longueur totale 120 mm, diamètre 10 mm.
Matériau : acier galvanisé ou acier inoxydable (homologation technique européenne ETA-05/0018)
Fixation pour pose libre, avec réglage de la hauteur jusqu'à 70 mm, inclinaison max. de 5°, longueur totale 180 mm, diamètre 10 mm.
Matériau : acier galvanisé ou acier inoxydable (homologation technique européenne ETA-05/0018)
Bac à gravier pour montage incliné pour toit plat à gravier (cale en tissu éventuellement nécessaire !). Volume : env. 225 litres Pièces de fixation disponibles
selon le type d'application
21

capteur grande surface pfm-g

Transcription

Documents pareils

Télérama 8 octobre 1983

Crème pour la prévention de vergetures pour femmes enceintes ou

Installer un capteur de vitesse CS Polar W.I.N.D.

Volkswagen GOLF VII 1.6 TDI 105 FAP BLUEMOTION

capteur modulaire pfm

TRAPPE DE VISITE ACIER Coupe Feu 1 Heure

Le NOUVEAU piCOTM

DEPOSE /REPOSE DU CAPTEUR PMH POUR FRONTERA 2

Peugeot 207 SW 1.6 HDI112 FAP OUTDOOR

mesure electromagnetique de debit dn 33

Télécharger la fiche technique
