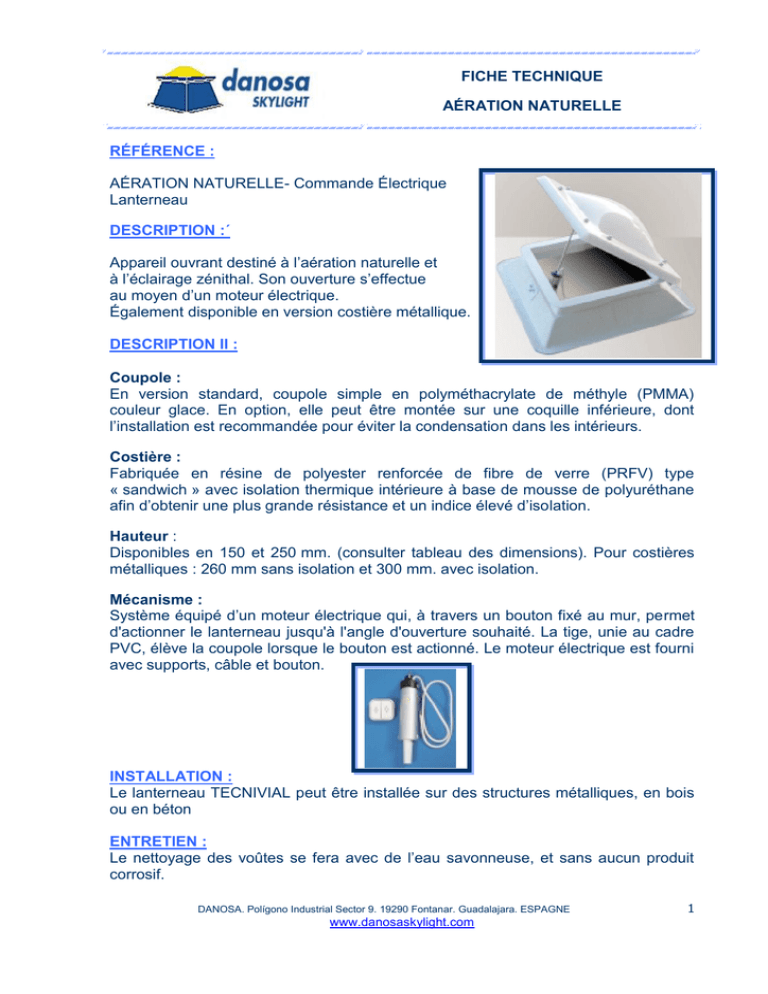

CARACTERISTICAS TECNICAS

FICHE TECHNIQUE
AÉRATION NATURELLE
RÉFÉRENCE :
AÉRATION NATURELLE- Commande Électrique
Lanterneau
DESCRIPTION :´
Appareil ouvrant destiné à l’aération naturelle et
à l’éclairage zénithal. Son ouverture s’effectue
au moyen d’un moteur électrique.
Également disponible en version costière métallique.
DESCRIPTION II :
Coupole :
En version standard, coupole simple en polyméthacrylate de méthyle (PMMA)
couleur glace. En option, elle peut être montée sur une coquille inférieure, dont
l’installation est recommandée pour éviter la condensation dans les intérieurs.
Costière :
Fabriquée en résine de polyester renforcée de fibre de verre (PRFV) type
« sandwich » avec isolation thermique intérieure à base de mousse de polyuréthane
afin d’obtenir une plus grande résistance et un indice élevé d’isolation.
Hauteur :
Disponibles en 150 et 250 mm. (consulter tableau des dimensions). Pour costières
métalliques : 260 mm sans isolation et 300 mm. avec isolation.
Mécanisme :
Système équipé d’un moteur électrique qui, à travers un bouton fixé au mur, permet
d'actionner le lanterneau jusqu'à l'angle d'ouverture souhaité. La tige, unie au cadre
PVC, élève la coupole lorsque le bouton est actionné. Le moteur électrique est fourni
avec supports, câble et bouton.
INSTALLATION :
Le lanterneau TECNIVIAL peut être installée sur des structures métalliques, en bois
ou en béton
ENTRETIEN :
Le nettoyage des voûtes se fera avec de l’eau savonneuse, et sans aucun produit
corrosif.
DANOSA. Polígono Industrial Sector 9. 19290 Fontanar. Guadalajara. ESPAGNE
www.danosaskylight.com
1
FICHE TECHNIQUE
AÉRATION NATURELLE
CARACTÉRISTIQUES PHYSIQUES :
Coupole en méthacrylate
CARACTÉRISTIQUES MÉCANIQUES
Poids spécifique
Traction
Compression
Flexion
Résistances
Impact
Abrasion
Élasticité
Allongement
Absorption d’eau (24h.)
Contraction
VALEUR
1,18
750
1 500
1 400
2,3
70
30 000
4,4
0,17
2
UNITÉ
gr/cm3
kg/cm2
kg/cm2
kg/cm2
kg/cm2
mg
kg/cm2
%
%
%
NORME
DIN 53479
DIN 53455
DIN 53454
DIN 53452
DIN 53453
UNE 53166-71
DIN 53457
DIN 53455
DIN 53472
UNE 53340-77-II
CARACTÉRISTIQUES THERMIQUES
Chaleur spécifique
Point de ramollissement
Conductivité thermique
Dilatation linéaire
VALEUR
0,35
120
0,258
,07-,09x106
5,1
2,2
VALEUR
93
73
5
1,5
UNITÉ
kcal/0C/kg
0C
kcal/mm/0C
mm/mm0C
NORME
Transmission de
Coquille simple
chaleur
Double coquille
CARACTÉRISTIQUES OPTIQUES
Transparent
Glace
Perte par réflexion
Indice de réfraction
Transmission
lumineuse
kcal/m2h0C
kcal/m2h0C
UNITÉ
%
%
%
(ND 50)
DIN 57302
NORME
Base Costière
CARACTÉRISTIQUES
MÉCANIQUES
Poids spécifique
Traction
VALEUR
UNITÉ
NORME
1,5
1 000
gr/cm3
kg/cm2
DIN 53479
DIN 53455
Compression
2 000
kg/cm2
DIN 53454
Flexion
1 600
kg/cm2
DIN 53452
Impact
1 000
cm.kg/cm2
DIN 53453
VALEUR
UNITÉ
NORME
0,2x10-6
125
0,2
mm/mm0C
ºC
kcal/m.h0C
DIN 57302
Résistances
CARACTÉRISTIQUES
THERMIQUES
Dilatation linéaire
Point de ramollissement
Conductivité thermique
DANOSA. Polígono Industrial Sector 9. 19290 Fontanar. Guadalajara. ESPAGNE
www.danosaskylight.com
2
FICHE TECHNIQUE
AÉRATION NATURELLE
TABLEAU DES DIMENSIONS :
CARRÉS
OUVERTURE
HOURDIS
(cm)
60x60
70x70
80x80
90x90
100x100
120x120
140x140*
150x150*
160x160*
170x170*
180x180*
200x200
DIMENSIONS
ENTRÉE
EXTÉRIEURES LUMIÈRE CXD
EXF
(mm)
(mm)
520x520
610x610
710x710
815x815
915x915
1105x1105
1315x1315
1405x1405
1510x1510
1600x1600
1710x1710
1915x1915
390x390
480x480
580x580
685x685
785x785
975x975
1185x1185
1275x1275
1380x1380
1480x1480
1580x1580
1785x1785
HAUTEUR
COUPOLE
Hc
(mm)
HAUTEUR
COSTIÈRE
PRFV Hz
(mm)
105
115
125
165
180
225
270
280
290
300
300
330
150/250
150
150/250
150
150/250
150/250
150
150/250
150/250
150/250
150
150
DANOSA. Polígono Industrial Sector 9. 19290 Fontanar. Guadalajara. ESPAGNE
www.danosaskylight.com
G (mm)
65
65
65
65
65
65
65
65
65
65
65
65
3
FICHE TECHNIQUE
AÉRATION NATURELLE
PYRAMIDAUX
OUVERTURE
HOURDIS
(cm)
DIMENSIONS
EXTÉRIEURES
EXF
(mm)
ENTRÉE
LUMIÈRE CXD
(mm)
HAUTEUR
COUPOLE
Hc
(mm)
HAUTEUR
COSTIÈRE
PRFV Hz
(mm)
G (mm)
60x60*
70x70*
80x80*
90x90*
100x100*
120x120*
140x140*
150x150*
200x200*
510x510
615x615
715x715
810x810
910x910
1125x1125
1335x1335
1410x1410
1785x1785
395x395
495x495
595x595
690x690
790x790
985x985
1205x1205
1280x1280
1655x1655
180
220
200
265
280
310
380
445
490
150/250
150
150/250
150
150/250
150/250
150
150/250
150
60
60
60
60
60
70
65
65
65
HAUTEUR
COUPOLE
Hc
(mm)
HAUTEUR
COSTIÈRE
PRFV Hz
(mm)
100
100
115
140
140
150
150
180
200
180
340
400
150/250
150
150
150
150/250
150
150
150
150
150
150
150
RECTANGULAIRES
OUVERTURE
HOURDIS
(cm)
50X100*
50X200*
60X90
64X250*
70X100
80X100*
80x110*
90X120
100X150*
100X200*
160X240*
200X300*
DIMENSIONS
ENTRÉE
EXTÉRIEURES LUMIÈRE CXD
EXF
(mm)
(mm)
425X925
450X1920
525X825
575X2420
615X915
685X950
685x1055
820X1120
915X1415
935X1940
1525X2315
1930X2935
295X795
295X1790
395X695
375X2280
485X785
555X780
555X875
690X990
785X1285
805X1800
1385X2175
1770X2775
DANOSA. Polígono Industrial Sector 9. 19290 Fontanar. Guadalajara. ESPAGNE
www.danosaskylight.com
G (mm)
65
65
65
70
65
65
65
65
65
65
70
80
4
FICHE TECHNIQUE
AÉRATION NATURELLE
CIRCULAIRES
OUVERTURE
HOURDIS
(cm)

60*
70*
80*
90*
100*
120*
150*
160*
200*
DIMENSIONS
ENTRÉE
EXTÉRIEURES LUMIÈRE CXD
EXF
(mm)
(mm)


515
630
740
880
910
1130
1435
1530
1900
395
510
610
715
780
1010
1278
1420
1800
HAUTEUR
COUPOLE
Hc
(mm)
HAUTEUR
COSTIÈRE
PRFV Hz
(mm)
110
120
130
130
160
200
300
330
330
150
150
150
150
150
150
150
150
150
G (mm)
60
60
65
65
80
80
80
80
50
*Dimensions non standard.
DANOSA. Polígono Industrial Sector 9. 19290 Fontanar. Guadalajara. ESPAGNE
www.danosaskylight.com
5
