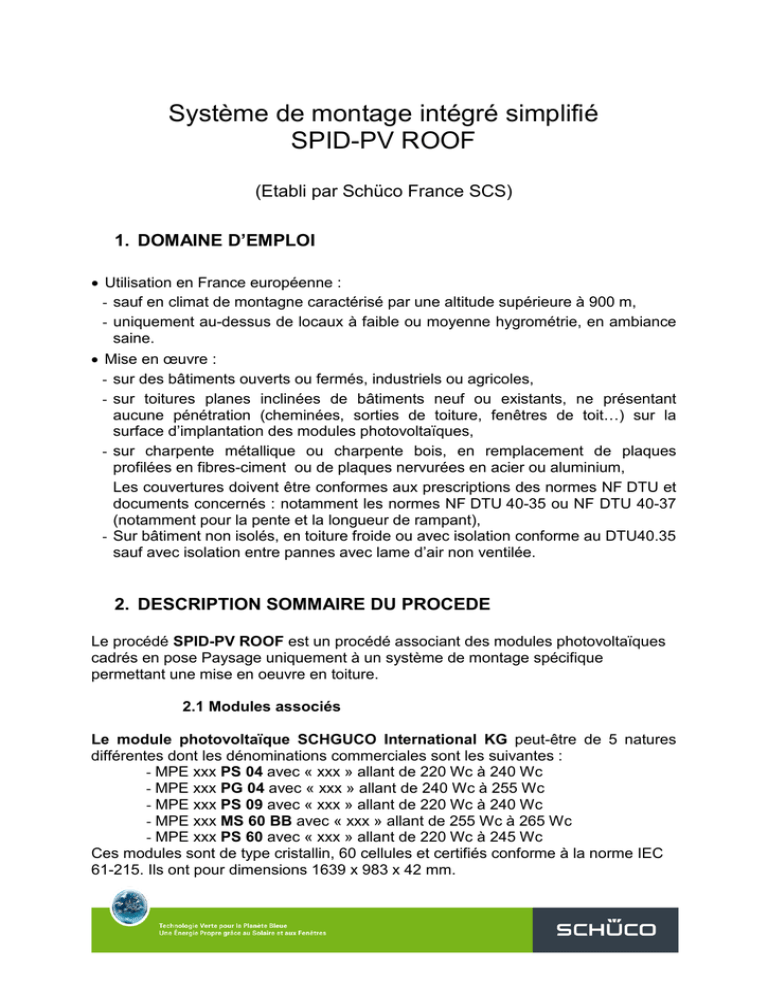

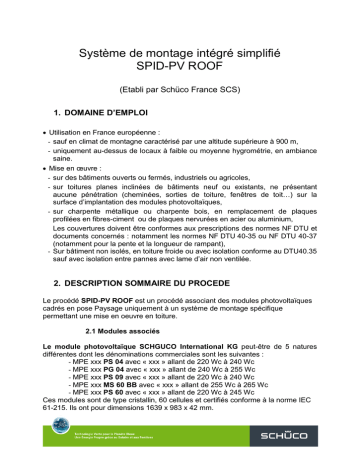

Système de montage intégré simplifié

Système de montage intégré simplifié
SPID-PV ROOF
(Etabli par Schüco France SCS)
1. DOMAINE D’EMPLOI
• Utilisation en France européenne :
- sauf en climat de montagne caractérisé par une altitude supérieure à 900 m,
- uniquement au-dessus de locaux à faible ou moyenne hygrométrie, en ambiance
saine.
• Mise en œuvre :
- sur des bâtiments ouverts ou fermés, industriels ou agricoles,
- sur toitures planes inclinées de bâtiments neuf ou existants, ne présentant
aucune pénétration (cheminées, sorties de toiture, fenêtres de toit…) sur la
surface d’implantation des modules photovoltaïques,
- sur charpente métallique ou charpente bois, en remplacement de plaques
profilées en fibres-ciment ou de plaques nervurées en acier ou aluminium,
Les couvertures doivent être conformes aux prescriptions des normes NF DTU et
documents concernés : notamment les normes NF DTU 40-35 ou NF DTU 40-37
(notamment pour la pente et la longueur de rampant),
- Sur bâtiment non isolés, en toiture froide ou avec isolation conforme au DTU40.35
sauf avec isolation entre pannes avec lame d’air non ventilée.
2. DESCRIPTION SOMMAIRE DU PROCEDE
Le procédé SPID-PV ROOF est un procédé associant des modules photovoltaïques
cadrés en pose Paysage uniquement à un système de montage spécifique
permettant une mise en oeuvre en toiture.
2.1 Modules associés
Le module photovoltaïque SCHGUCO International KG peut-être de 5 natures
différentes dont les dénominations commerciales sont les suivantes :
- MPE xxx PS 04 avec « xxx » allant de 220 Wc à 240 Wc
- MPE xxx PG 04 avec « xxx » allant de 240 Wc à 255 Wc
- MPE xxx PS 09 avec « xxx » allant de 220 Wc à 240 Wc
- MPE xxx MS 60 BB avec « xxx » allant de 255 Wc à 265 Wc
- MPE xxx PS 60 avec « xxx » allant de 220 Wc à 245 Wc
Ces modules sont de type cristallin, 60 cellules et certifiés conforme à la norme IEC
61-215. Ils ont pour dimensions 1639 x 983 x 42 mm.
2.2 Système de montage
6
3
4
5
2
1.
2.
3.
4.
5.
6.
Bac acier
Platine
Joint d’étanchéité
Anti-glissement
Attache câbles
Clip de module
1
1. Bac de couverture
Support en bac acier d’épaisseur 0.75 mm ou 0.88 mm, conforme au DTU 40.35, fixé
dans les pannes supports conformément au DTU 40.35, et muni en usine dans les
cas de toiture froide d’un régulateur de condensation.
Il est fourni selon 2 largeurs, 666 mm et 1000 mm, posées en alternance dans la
longueur du bâtiment.
Matière : Acier S320GD galvanisé Z225 revêtu d’une peinture polyester d’épaisseur
25 ou 35 microns minimum pour une installation à moins de 10 km du bord de mer.
L’entraxe maximal entre pannes est de 1.6m pour une épaisseur de bacs de 0.75
mm et de 2m pour une épaisseur de bacs de 0.88 mm."
2. Platine de fixations des modules
Matière : aluminium AW6060 T66.
Fixation de la platine par 2 vis M8,
en acier inoxydable A2, munies de
rondelles ∅18 mm, par la face
inférieure de la platine, dans 2
trous taraudés non débouchant.
L’assemblage de la platine sur le
bac est réalisé en usine selon le
calepinage établi par le bureau
d’études Schüco.
3. Etanchéité
Joint spécifique pour une
étanchéité parfaite des
fixations
Matière : EPDM 70 ShA
4. Anti glissement
5. Attache câbles
2 axes assurent la sécurité
anti glissement à chaque
platine
Matière : acier inoxydable
A2
Un clip par platine
maintient les câbles
hors de l’écoulement
de l’eau
Matière : polyamide
6. Clip de fixation des modules
Les clips sont en aluminium AW6060 et munis de vis
« one turn » en acier inoxydable A2.
Le système est fourni avec des clips simples ou
doubles.
3. COUPES DU SYSTEME
Coupe longitudinale
1000
Coupe transversale
666
1000
4. MISE EN OEUVRE DU PROCEDE
La mise en œuvre est décrite et illustrée dans la notice de montage du procédé.
Les principales particularités de la mise en œuvre sont les suivantes :
- Fixation du bac acier sur les pannes :
Les nervures du bac acier seront fixées sur chaque panne, à l’aide de vis auto
perceuses munies de rondelles, et de cavaliers, conformes aux dispositions du DTU
40.35.
Dans le cas où une platine de fixation de modules est située au niveau de la panne,
empêchant ainsi la fixation de la nervure, une panne supplémentaire doit être ajoutée
au plus près de la panne existante pour permettre la fixation du bac.
- Recouvrement transversal des bacs acier :
Le recouvrement transversal doit toujours être réalisé au droit d’un appui. Le bac
supérieur recouvre obligatoirement le bac inférieur sur une longueur minimum de 300
mm et ce, quelle que soit la zone climatique et la situation du site d’implantation.
Quelle que soit la zone climatique et la situation du site d’implantation, la pose d’un
complément d’étanchéité conforme à la norme NF P 30-305 est obligatoire au niveau
de chaque recouvrement transversal des plaques nervurées.
Disposition complémentaire dans le cas d’une pente de toiture ≤ 100% quelle que
soit la zone climatique et la situation du site d’implantation : une vis de couture est
fixée à 2 cm du bord libre de la tôle supérieure sur chaque onde.
Le calepinage est réalisé de manière à éviter toute platine dans la zone de
recouvrement des bacs.
- Recouvrement longitudinal des bacs acier :
Le recouvrement longitudinal de deux bacs de couverture se fait par le recouvrement
de leurs nervures de rives emboîtantes /emboîtées. Ce recouvrement doit être
effectué dans le sens opposé des vents de pluie dominants du site d’implantation
Disposition particulière de fixation de couture : les plaques nervurées sont couturées
tous les 50 cm de leurs recouvrements longitudinaux à l’aide de vis de couture
∅6,3x25 mm.
- Fixation des modules :
La fixation des modules est réalisée par les clips « one turn » simples ou doubles.
Les câbles de modules sont fixés sur chaque platine à l’aide du clip câble fourni, afin
de les maintenir hors des zones d’écoulement de l’eau.
La pénétration des câbles à l’intérieur du bâtiment est réalisée soit au faitage, soit à
l’aide d’un manchon d’étanchéité pour sortie de toiture à embase carré EPDM de
type PIPECO.
5. STABILITE ET TENUE AUX CHARGES CLIMATIQUES
La stabilité du procédé est assurée sous réserve de vérification, pour chaque
installation, selon les règles NV65 modifiées, que les sollicitations climatiques
appliquées sur la toiture et les actions locales, en rives, ne dépassent pas les
charges admissibles suivantes :
Epaisseur
(mm)
Portée
maximale
admissible (m)
0,75
1 ,60
0,88
1,60
0,88
2,0
Pose sur 3 appuis
Pression normale
Pression normale
ascendante (Pa)
descendante (Pa)
943
1071
