L’Expertise et les Hommes au Service du Grain
THERMOMétrie
OPI SYSTeMs
Stockage - Séchage - Manutention - Ventilation - Thermométrie - Pré-nettoyage - Nettoyage calibrage
POUR NOUS CONTACTER
Tél. : 03.80.35.20.60
[email protected]
Des références nationales
Un service de proximité





Etude technico-commerciale personnalisée.
Hotline technique.
Livraison de pièce détachée sous 24h.
Montage, S.A.V et entretien.
Installations garanties 10 ans.
www.agriconsult.fr
L’Expertise et les Hommes au Service du Grain
www.agriconsult.fr
AGRI CONSULT - 14 route de Troyes - 21121 DAROIS - Tél. : 33 (0)3 80 35 20 60 - Fax : 33 (0)3 80 35 69 01
AGRI CONSULT - 14 route de Troyes - 21121 DAROIS - Tél. : 33 (0)3 80 35 20 60 - Fax : 33 (0)3 80 35 69 01
L’Expertise et les Hommes au Service du Grain
L ' E x p e r t i s e e t l e s h o m m e s a u s e r v i c e du g r a i n
Thermométrie - OPI SYSTeMs
Option
Mesure de l'humidité du grain
sécurisez le stockage de vos céréales
Avec la montée en puissance des exigences de qualité à tous les niveaux des filières, les
agriculteurs qui ont fait le choix de stocker leurs céréales n’ont plus le droit à l’erreur. Les
mesures et analyses assurent une meilleure maîtrise de la conduite du stockage et une
optimisation des temps de ventilation.
Les avantages
du système OPI :
 Le concept Agri Consult :
gestion de la température et plancher ventilé évite l'utilisation d'insecticides.
 Une parfaite gestion de votre ventilation qui permet d’éviter tout risque de sous ventilation (points de chauffe) ou de sur ventilation (gaspillage d’énergie).
 Un suivi des données simple et précis (précision des capteurs ± 0.5°C).
 Un historique complet de la conservation de vos produits sur toute la période de stockage, qui permet de vous valoriser face à vos acheteurs.
 Un seul point de connexion pour la lecture de tous les câbles multi-capteurs de l’installation.
 Système évolutif, avec la possibilité d'ajouter des câbles multi-capteurs.
 Installation et câblage simple, la liaison est faite par un bus de données sur un câble 2 ou 3 fils suivant le nombre de sondes.
La sonde de mesure de l’humidité fonctionne en mesurant l’humidité relative dans l’air autour du grain ce qui
permet de calculer l’humidité du grain avec une précision
de +/- 1,5%.
Température (ºC)
40
Les sondes de mesure de l’humidité relative sont placées dans des capsules disposées à égale distance
tout au long du câble. Chaque sonde fournit une lecture
instantanée de l’humidité et de la température du grain.
Perte de pouvoir
germinatif
A
30
Insectes
20
Moisissures
Cette mesure combinée de l’humidité et de la température du grain est utilisable dans le suivi séchage pour
fournir des données de qualité à la livraison.
B
C
D
10
Récolte
vous êtes ici
Stockage
vous devez être ici
Zone de bonne conservation
0
5
10
15
20Humidité (%SH) 25
Source : Arvalis Institut du végétal
TYPES DE SUPPORTS
Caractéristiques techniques
Une sonde est composée d'un câble
fourreau avec renforts en acier de section
variable suivant la hauteur du câble et d'un
câble multi-capteurs amovible (capteurs
disposés à distance égale sur toute la
hauteur), ce principe exclusif OPI permet
d’intervenir sur les câbles multi-capteurs
cellule pleine ou vide.
Pour câble de 11 à 15m de haut
et rayon maxi. de 3.66m
COUPE SUR CABLE
CÂBLE MULTI-CAPTEURS
CÂBLE FOURREAU
SILO 1
SILO 2
SILO 3
STOCKAGE INTERIEUR EXISTANT
RENFORTS ACIER
SILO 4
SILO 5
Pour câble de 11 à 15m de haut
et rayon de 3.66 à 12.20m
EXTENSION EN EXTERIEUR

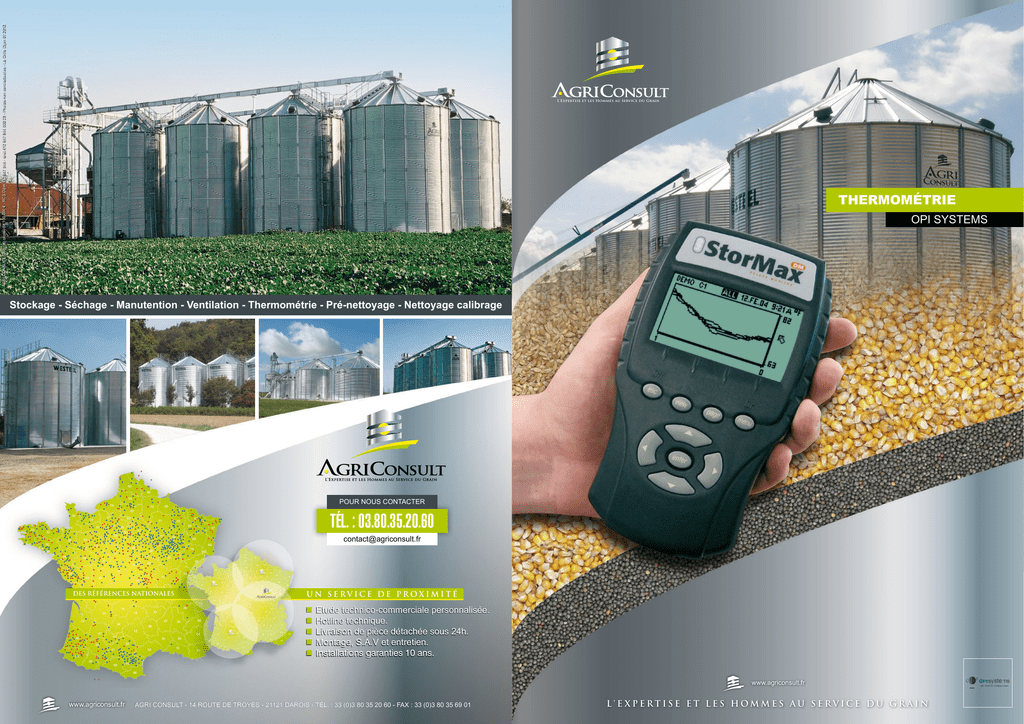

StorMaxTM système de contrôle portable
 Une interface intuitive et conviviale pour la récupération facile et rapide des données.
 Une mémoire suffisante pour stocker un an d’enregistrements et gérer plusieurs sites de stockage.
 Moniteur avec batterie rechargeable.
 Un écran large (77mm) rétroéclairé permettant d'afficher les mesures instantanées de 4 câbles multi-capteurs à la fois, ou l’historique complet sous forme de tableau ou de graphique.
Pour câble supérieur à 15m de haut
et rayon supérieur à 12.20m
Nombre de câble suivant diamètre
La zone d'action d'un câble
est de 6m de diamètre
2 types de fixations :
 sur socle pour montage sur toiture extérieure
(système adaptable à toutes les pentes de toit)
 avec crochet de suspension pour stockage
≤ 7.50m
intérieur.
Prise de mesures instantanées.
www.agriconsult.fr
de 7.5 à 11m
de 11 à 13m
Pour des diamètres supérieurs nous consulter.
Historique tableau.
de 13 à 15m
Historique graphique.
