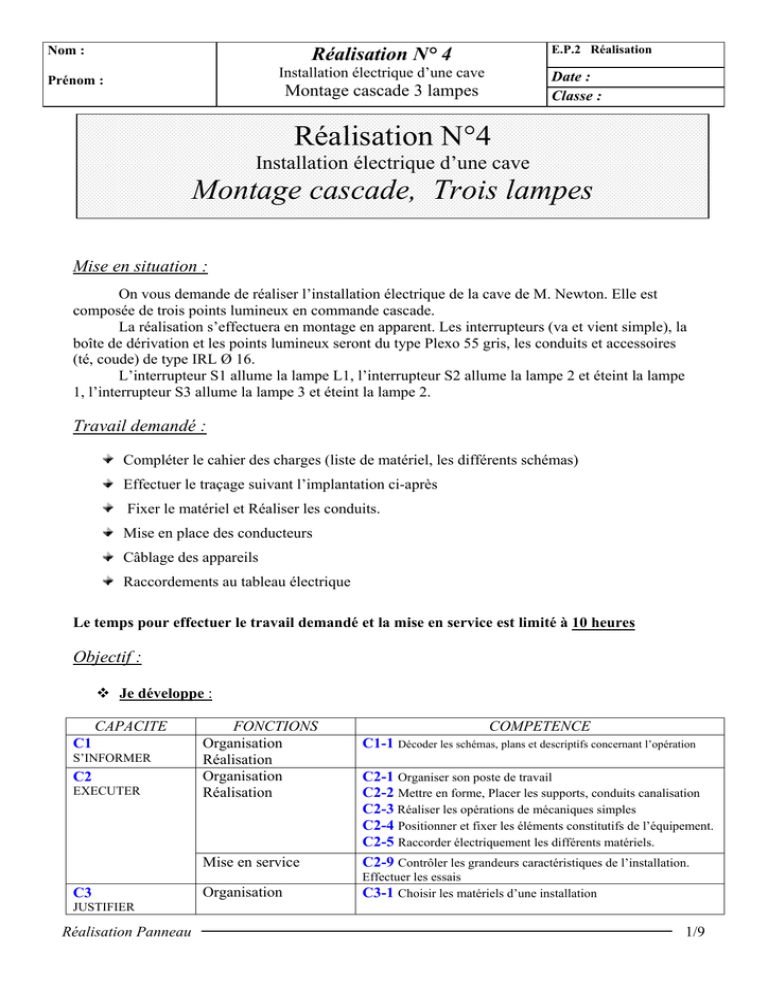

Réalisation N°4 Montage cascade, Trois lampes

Nom :
E.P.2 Réalisation
Réalisation N° 4
Installation électrique d’une cave
Prénom :
Date :
Classe :
Montage cascade 3 lampes
Réalisation N°4
Installation électrique d’une cave
Montage cascade, Trois lampes
Mise en situation :
On vous demande de réaliser l’installation électrique de la cave de M. Newton. Elle est
composée de trois points lumineux en commande cascade.
La réalisation s’effectuera en montage en apparent. Les interrupteurs (va et vient simple), la
boîte de dérivation et les points lumineux seront du type Plexo 55 gris, les conduits et accessoires
(té, coude) de type IRL Ø 16.
L’interrupteur S1 allume la lampe L1, l’interrupteur S2 allume la lampe 2 et éteint la lampe
1, l’interrupteur S3 allume la lampe 3 et éteint la lampe 2.
Travail demandé :
Compléter le cahier des charges (liste de matériel, les différents schémas)
Effectuer le traçage suivant l’implantation ci-après
Fixer le matériel et Réaliser les conduits.
Mise en place des conducteurs
Câblage des appareils
Raccordements au tableau électrique
Le temps pour effectuer le travail demandé et la mise en service est limité à 10 heures
Objectif :
™ Je développe :
CAPACITE
C1
S’INFORMER
C2
EXECUTER
C3
FONCTIONS
Organisation
Réalisation
Organisation
Réalisation
COMPETENCE
C1-1 Décoder les schémas, plans et descriptifs concernant l’opération
Mise en service
C2-1 Organiser son poste de travail
C2-2 Mettre en forme, Placer les supports, conduits canalisation
C2-3 Réaliser les opérations de mécaniques simples
C2-4 Positionner et fixer les éléments constitutifs de l’équipement.
C2-5 Raccorder électriquement les différents matériels.
C2-9 Contrôler les grandeurs caractéristiques de l’installation.
Organisation
Effectuer les essais
C3-1 Choisir les matériels d’une installation
JUSTIFIER
Réalisation Panneau
1/9
Schéma d’implantation
Tableau
L1
L3
L2
135
270
145
160
245
S2
S1
190
210
S3
150
Pour cette réalisation les attaches seront placées à 40 mm du bord des appareillages ou au milieu en
cas d’une seule lyre.
Toutes les côtes sont en millimètres
Réalisation Panneau
2 /9
Nom :
E.P.2 Réalisation
Réalisation N° 4
Installation électrique d’une cave
Prénom :
Date :
Classe :
Montage cascade 3 lampes
Schéma architectural :
Schéma de principe :
L1
Q1
S1
S2
L2
S3
L3
Réalisation Panneau
3/9
Schéma multifilaire :
X1
L1
Q1
L3
L2
L
L
1
L
1
S1
Réalisation Panneau
S2
2
S3
1
2
4 /9
Nom :
Réalisation N° 4
Installation électrique d’une cave
Prénom :
Montage cascade 3 lampes
E.P.2 Réalisation
Date :
Classe :
Equation logique :
Déterminez la table de vérité de fonctionnement puis les équations logiques de chaque lampe.
S1
S2
S3
L1
L2
L3
0
1
1
1
1
1
0
0
0
1
1
1
0
0
0
X
0
1
0
X
0
0
1
0
0
0
1
0
0
0
1
0
1
0
0
0
0
0
1
0
0
0
X = Etat indifférent de l’interrupteur = Ne participe pas à l’équation.
L1 = C1 • C2
L2 = C1 • C2 • C3
L3 = C1 • C2 • C3
Réalisation Panneau
5/9
Liste de matériel :
La liste de matériel est réalisée en fonction du cahier des charges et du plan d’implantation.
Repère
S1, S2
S3
L1 &
L2,L3
Désignation
Quantité
référence
interrupteur type va et vient
Plexo 55
Douille B22 Plexo
3
3
91625
91607
60052
Raccord T pour conduit IRL 16
3
98258
Attache Lyre
17
Coffret Modulaire de type
équinoxe 1 modules
Coupe circuit 10A domestique
1P+N
Fusible domestique 10A
1
31903 ; 31905 ;
31360 ; 31900
01301
1
05820
1
Conduit IRL 16
2,205m
11310
11410
3321
Coude pour conduit IRL 16
1
98250
Boite de dérivation
1
92012, 92014
Conducteur violet 1,5mm²
2,080m
HO7V-U Violet
Conducteur orange 1,5mm²
1, 370m
HO7V-U orange
Conducteur bleu 1,5mm²
1,615m
HO7V-U bleu
Conducteur rouge 1,5mm²
0,515m
HO7V-U rouge
Conducteur vert jaune 1,5mm²
1,615m
HO7V-U Vert
jaune
Prix HT €
Total
Montant TVA 19.6 %
Montant Total
Réalisation Panneau
6 /9
Nom :
Réalisation N° 4
Installation électrique d’une cave
Prénom :
Montage cascade 3 lampes
E.P.2 Réalisation
Date :
Classe :
ESSAIS HORS TENSION
Absence de court circuit
Les fusibles doivent être en place, la mesure s’effectue entre la phase et le neutre.
Effectuer la mesure en actionnant l’interrupteur
Matériel utilisé
Fonction
Calibre
Multimètre
ohmmètre
200 KΩ
Point de mesure
Valeur à obtenir
Valeur obtenue
Phase Neutre
Infinie
> 200 KΩ
Phase Terre
Infinie
> 200 KΩ
Neutre Terre
Infinie
> 200 KΩ
ESSAIS SOUS TENSION
Cet essai va permettre de vérifier le bon fonctionnement de votre installation.
Constatation
Interrupteur S1 = 1 ; S2 = S3 = 0
Interrupteur S1 = S2 = 1 ; S3 = 0
Interrupteur S1 = S2 = S3 = 1
Interrupteur S1 = S2 = 1 ; S3 = 0
Interrupteur S1 = 1 ; S2 = S3 = 0
Interrupteur S1 = S2 = S3 = 0
Fonctionnement
Lampe 1 allumé
Lampe 2 allumée Lampe 1
éteinte
Lampe 3 allumée Lampe 2
éteinte
Lampe 2 allumée Lampe 3
éteinte
Lampe 1 allumée Lampe 2
éteinte
Toutes les lampes sont éteintes
Quel est l’inconvénient de ce montage ?
On ne peut pas allumer deux caves en même temps, si l’on appui sur S1 alors qu’une personne est
déjà dans la cave 2 ou 3 elle se retrouve dans l’obscurité les lampes L2 et L3 s’éteignent.
Réalisation Panneau
7/9
Compétence ou connaissance évalué
Remarques
Note
Dossier Technique (Connaissance S6-1, compétence C3-1, C1-1)
Liste de matériel
/5
Schéma de principe
/5
Equation logique
/5
Schéma multifilaire
/5
/20
Total dossier technique
Positionner et fixation des éléments (compétence C2-4)
Positionner les appareils (tolérance ± 1mm)
/6
Fixation des appareils
/2
Total positionner et fixation des éléments
/8
Mettre en forme, Placer les supports, conduits canalisation (Compétence C2-2)
Positionner les conduits (tolérance ± 1mm)
/6
Alignements des conduits
/3
Ebavurages
/3
Total positionner et fixation des conduits et canalisations
/12
Raccordement électrique
Câblage, travail des conducteurs (compétence C2-5)
Respect des sections et des couleurs
/2
Passage des conducteurs, Bon état de l’isolant
/2
Mou de câble
/2
Réalisation Panneau
8 /9
Nom :
E.P.2 Réalisation
Réalisation N° 4
Installation électrique d’une cave
Prénom :
Montage cascade 3 lampes
Date :
Classe :
Longueur de dénudage
/4
Connexions : serrage
/3
Total Raccordement électrique
/13
Contrôler les grandeurs de l’installation
Mise en service (fiche de mise en service compléter) (compétence C2-9)
/4
Absence de court circuit
Essais sous tension
Fonctionnement (4 points par essai)
1 essai
15 pts
2 essais
8 pts
3 essais
4 pts
/15
/8
Fiche de mise en service
Total Mise en service
/27
Sécurité
/10
Respect des règles de sécurité
Organisation du poste de travail (compétence C2-1) Soin du dossier
Organisation du poste de travail
/5
documents et dossier
/5
Total Organisation du poste de travail
Nombre de séance supplémentaire (-5 points par
séances)
Soin du dossier
/10
-5x
TOTAL
/100
NOTE
/20
Réalisation Panneau
9/9
