Printheads HP TIJ 2.5

Données Techniques
TÊTES D’IMPRESSION DU TYPE F
Printheads
Technologie
HP TIJ 2.5
Conformité
Normes CE
Hauteur d’impression
De 12,7 à 50,8 mm / de ½" à 2"
De 1 jusqu’à 4 pens
Châssis
Acier inox
Distance d’impression
De 0,5 à 2,0 mm
(la buse sur la surface à imprimer)
Tension
100-240 VCA
Résolution verticale
(DPI)
Conditions environnementales
Température d’exploitation : 10-40°C
Humidité (%) : 10-90
Sans condensation
Résolution horizontale
75-2400 DPI (variable)
exemples de vitesses (m/min)
75
DPI
300
DPI
600
DPI
2400
DPI
600 DPI
304
76
38
10
300 DPI haute vit.
608
152
76
19
300 DPI (ligne A)
304
76
38
10
300 DPI (ligne B)
304
76
38
10
Poids
Voir ci-dessous
Interface
SUB D25
Signaux
Signal du fusible
POIDS
en Kg / lbs
Top
kg (lbs)
Side
kg (lbs)
Side-Low
kg (lbs)
1-pen (½”)
0,37 (0,81)
0,36 (0,79)
0,48 (1,05)
2-pen (1”)
0,62 (1,37)
0,60 (1,32)
0,73 (1,60)
3-pen (1½”)
0,82 (1,81)
0,99 (2,02)
0,91 (2,19)
4-pen (2”)
1,04 (2,30)
1,07 (2,35)
1,28 (2,83)
HP TIJ 2.5
Accessoires :
•Ponts en deux longueurs standards.
Longueurs spéciales disponible sur
demande.
•Montages de têtes d’impression (pour
pont) pour impression sur le dessus.
•Sabot des têtes pour un défilement vers la
gauche ou vers la droite.
•Les têtes d’impression de 1 jusqu’à 4 pens
peuvent être combinées et montées sur le
même socle, ce qui permet l’application de
7, 8 ou 9 pens.
Les têtes d’impression HSAJET® sont basées sur
la technologie à jet d'encre thermique HP TIJ 2.5
HSAJET® et la technologie HP TIJ 2.5
Les imprimants HSAJET® utilisent la technologie à
jet d’encre thermique HP TIJ 2.5, tout en offrant une
impression en haute résolution jusqu’à 600 dpi pour des
textes et des codes-barres nets et clairs et des couleurs
d’accompagnement éclatantes.
La technologie avancée à jet d’encre thermique HP offre
une solution universelle et à prix réduit adaptée à un
vaste éventail d‘applications industrielles et d’impression
commerciale – à partir de textes simples jusqu’aux
messages complexes et vifs sur plusieurs sortes et tailles
de supports.
Têtes d’impression HSAJET®
Les têtes d’impression HSAJET® sont disponibles dans
trois versions différentes : Top – Side – Side/low.
Les dimensions physiques de chaque version ainsi que
l’orientation du connecteur de la liaison série présentent
des avantages à chaque tête d’impression, ce qui facilite
leur installation.
L’architecture en acier inox répond aux exigences des
environnements de production.
Têtes d’impression HSAJET® du type F
Les socles de nos nouvelles têtes d’impression sont
fournis d’un commutateur et d’un fusible qui ont
pour but d’éviter que les têtes s’endommagent si une
cartouche est enlevée en cours d’impression. Si une
cartouche est enlevée, l’alimentation de la tête sera
coupée immédiatement. Tous nos nouveaux contrôleurs
utilisent les têtes du type F.
Caractéristiques-clé de HP
• Rapport coût/efficacité : pas de préchauffage ni de temps
d’arrêt.
• Facile à utiliser : aucune formation particulière n’est
nécessaire pour manipuler ou maintenir les imprimantes
à jet d’encre thermique.
• Rapide : des centaines de buses minuscules éjectant à
haute fréquence offrent une impression de haute qualité
à grandes vitesses.
• Fiable : TIJ est moins sensible au bulles d’air dans la
chambre d’éjection par rapport aux autres technologies
d’impression, ce qui élimine des problèmes de qualité
d’impression et des retards dûs aux bulles d’air.
• Flexible : utilisable sur un grand éventail de supports.
202-01FR 04/2014
• Haute qualité : le fait que le TIJ éjecte des gouttes
d’encre minuscules avec grande précision permet
toujours d’obtenir des images superbes et du texte de
qualité.
CONSULTEZ NOTRE SITE WEB POUR LA DERNIÈRE RÉVISION DE CETTE FICHE TECHNIQUE
DISTRIBUTEUR :
HSA Systems (head offices)
Denmark | Skovlunde +45 4494 0222 | Odense +45 6610 3401
HSA Systems (subsidiary offices)
France +33 1 4815 5050 | Germany +49 5257 938 6777
www.hsasystems.com | [email protected]
• Protection de l’environnement : le jet d’encre thermique
ne nécessite pas un technicien d’entretien qualifié pour
manipuler des solvants volatils et ne provoque aucune
fumée nocive.
• Prix réduit : une imprimante à jet d’encre thermique peut
coûter beaucoup moins cher que d’autres équipements
d’impression en réduisant le prix d’entrée sur le marché.
Données Techniques
Données Techniques
TÊTES D’IMPRESSION DU TYPE F CONFIGURATIONS
TÊTES D’IMPRESSION DU TYPE F DIMENSIONS
5
10
15
20
25
30
15
45
20
50
25
55
30
B
25,32
96,6
A1
A2
121,08
21,55
A1
C
D
Control Dimension
D
B2
24,51
B1
106,0
F
G
G
G
Material
Configuration
Projekt:
1
HPHF2-TOP
Surface:
TOP/DOWN
H
Dimensions en
mm (pouces)
5
10
1-PEN
5
SIDE
HS Automatic
HPHEAD2-TOP Fuse
Surface:
H
A1
A2
15
B1
20
115 (4,51)
15
108 (4,24)
20
C1
25
106 (4,18)
C2
30
43 (1,68)
25
32 (1,26)
30
5
35
35
Initial.
10
Areal Kvmm :
3109.75
45
1-PEN
40
45
15
Papir:
1:1
H
A2
Side:
HPHF2-TOP
A1
20
50
158 (6,23)
E
06-10-2010
Scale:
2
358459.68
Drawing nr:
Dimensions en
mm (pouces)
L:\PRINTER\HP\HPHF2-TOP\SLD\HPHF2-TOP.SLDASM
Last save
3/3-00
Units gram:
Tlf: +45 44 94 02 22
www.hsautomatic.com
[email protected]
40
Date.
jta
A2
1/1
Projekt:
HPHF2-
Surface:
Title:
Initial.
HS Automatic
B2
C1
106 (4,18)
25 (0,97)
45 (1,76)
25
30
55
35
C2
Tlf: +45 44 94 02 22
www.hsautomatic.com
[email protected]
40
45
32 (1,26)
128 (5,04)
121 (4,77)
109 (4,29)
77 (3,02)
58 (2,29)
2-PEN
171 (6,71)
97 (3,80)
106 (4,18)
25 (0,97)
67 (2,63)
56 (2,21)
3-PEN
140 (5,52)
133 (5,24)
109 (4,29)
102 (4,03)
84 (3,30)
3-PEN
183 (7,20)
109 (4,29)
106 (4,18)
25 (0,97)
94 (3,68)
82 (3,22)
4-PEN
152 (6,0)
146 (5,73)
109 (4,29)
128 (5,05)
109 (4,31)
4-PEN
196 (7,70)
122 (4,79)
106 (4,18)
25 (0,97)
119 (4,69)
107 (4,23)
B1
B2
C1
C2
45 (1,76)
32 (1,26)
A
C
C
D
49,73
96,5
25,32
27,5
E
E
SIDE/LOW
21,55
B2
45,59
B1
217,6
Dimensions en mm
(pouces)
F
1-PEN
A2
A3
99 (3,91)
84 (3,32)
28 (1,08)
218 (8,57)
46 (1,80)
218 (8,57)
46 (1,80)
67 (2,63)
56 (2,21)
218 (8,57)
46 (1,80)
94 (3,68)
82 (3,22)
218 (8,57)
46 (1,80)
119 (4,69)
107 (4,23)
F
2-PEN
112 (4,39)
97 (3,80)
28 (1,08)
3-PEN
124 (4,87)
109 (4,29)
28 (1,08)
C2
C1
56
Material
Projekt:
Title:
Initial.
HS Automatic
Tlf: +45 44 94 02 22
www.hsautomatic.com
[email protected]
10
15
20
25
30
35
40
1
HP-1Print Vertical Fuse
136 (5,36)
Surface:
H
Configuration
HPHF2-Sidelow
Surface:
4-PEN
5
A1
G
66,72
G
Control Dimension
®
A3
111,52
D
A1
A2
B
jta
Units gram:
122 (4,79)
Date.
09-07-2003
Areal Kvmm :
2715.25
Drawing nr:
45
L:\PRINTER\HP\HPHF2-Sidelow\SLD\HPHF2-Sidelow.SLDASM
28 (1,08)
Last save
2
375580.42
Papir:
Scale:
1:1
A2
Side:
HPHF2-Sidelow
50
E
06-10-2010
1/1
55
H
jta
Units gram:
2640
Drawing nr:
L:\PRINTER\HP\HPHF2-SIDE\SLD\HPHF2-SIDE.SLDASM
2-PEN
B
HP St
Surface:
B1
55
84 (3,32)
50
Material
66,72
A
10
Title:
56,22
Tolerancer DS/ISO 2768-1 midt
0.5-6= 0.1 6-30= 0.2 30-120= 0.3 120-400= 0.5
400-1000= 0.8 1000-2000= 1.2 2000-4000= 2
C1
66,72
58,22
F
56,0
C2
76,81
C1
F
E
C2
E
E
Tolerancer DS/ISO 2768-1 midt
0.5-6= 0.1 6-30= 0.2 30-120= 0.3 120-400= 0.5
400-1000= 0.8 1000-2000= 1.2 2000-4000= 2
1-PEN
170,52
127,7
®
®
B1
108,9
2-PEN
45
B
C
C
D
3-PEN
40
SIDE/LOW
B
4-PEN
35
A
A2
SIDE
10
40
A
A
TOP/DOWN
5
35
Données Techniques
Données Techniques
TÊTES D’IMPRESSION DU TYPE F CONFIGURATIONS
TÊTES D’IMPRESSION DU TYPE F DIMENSIONS
5
10
15
20
25
30
15
45
20
50
25
55
30
B
25,32
96,6
A1
A2
121,08
21,55
A1
C
D
Control Dimension
D
B2
24,51
B1
106,0
F
G
G
G
Material
Configuration
Projekt:
1
HPHF2-TOP
Surface:
TOP/DOWN
H
Dimensions en
mm (pouces)
5
10
1-PEN
5
SIDE
HS Automatic
HPHEAD2-TOP Fuse
Surface:
H
A1
A2
15
B1
20
115 (4,51)
15
108 (4,24)
20
C1
25
106 (4,18)
C2
30
43 (1,68)
25
32 (1,26)
30
5
35
35
Initial.
10
Areal Kvmm :
3109.75
45
1-PEN
40
45
15
Papir:
1:1
H
A2
Side:
HPHF2-TOP
A1
20
50
158 (6,23)
E
06-10-2010
Scale:
2
358459.68
Drawing nr:
Dimensions en
mm (pouces)
L:\PRINTER\HP\HPHF2-TOP\SLD\HPHF2-TOP.SLDASM
Last save
3/3-00
Units gram:
Tlf: +45 44 94 02 22
www.hsautomatic.com
[email protected]
40
Date.
jta
A2
1/1
Projekt:
HPHF2-
Surface:
Title:
Initial.
HS Automatic
B2
C1
106 (4,18)
25 (0,97)
45 (1,76)
25
30
55
35
C2
Tlf: +45 44 94 02 22
www.hsautomatic.com
[email protected]
40
45
32 (1,26)
128 (5,04)
121 (4,77)
109 (4,29)
77 (3,02)
58 (2,29)
2-PEN
171 (6,71)
97 (3,80)
106 (4,18)
25 (0,97)
67 (2,63)
56 (2,21)
3-PEN
140 (5,52)
133 (5,24)
109 (4,29)
102 (4,03)
84 (3,30)
3-PEN
183 (7,20)
109 (4,29)
106 (4,18)
25 (0,97)
94 (3,68)
82 (3,22)
4-PEN
152 (6,0)
146 (5,73)
109 (4,29)
128 (5,05)
109 (4,31)
4-PEN
196 (7,70)
122 (4,79)
106 (4,18)
25 (0,97)
119 (4,69)
107 (4,23)
B1
B2
C1
C2
45 (1,76)
32 (1,26)
A
C
C
D
49,73
96,5
25,32
27,5
E
E
SIDE/LOW
21,55
B2
45,59
B1
217,6
Dimensions en mm
(pouces)
F
1-PEN
A2
A3
99 (3,91)
84 (3,32)
28 (1,08)
218 (8,57)
46 (1,80)
218 (8,57)
46 (1,80)
67 (2,63)
56 (2,21)
218 (8,57)
46 (1,80)
94 (3,68)
82 (3,22)
218 (8,57)
46 (1,80)
119 (4,69)
107 (4,23)
F
2-PEN
112 (4,39)
97 (3,80)
28 (1,08)
3-PEN
124 (4,87)
109 (4,29)
28 (1,08)
C2
C1
56
Material
Projekt:
Title:
Initial.
HS Automatic
Tlf: +45 44 94 02 22
www.hsautomatic.com
[email protected]
10
15
20
25
30
35
40
1
HP-1Print Vertical Fuse
136 (5,36)
Surface:
H
Configuration
HPHF2-Sidelow
Surface:
4-PEN
5
A1
G
66,72
G
Control Dimension
®
A3
111,52
D
A1
A2
B
jta
Units gram:
122 (4,79)
Date.
09-07-2003
Areal Kvmm :
2715.25
Drawing nr:
45
L:\PRINTER\HP\HPHF2-Sidelow\SLD\HPHF2-Sidelow.SLDASM
28 (1,08)
Last save
2
375580.42
Papir:
Scale:
1:1
A2
Side:
HPHF2-Sidelow
50
E
06-10-2010
1/1
55
H
jta
Units gram:
2640
Drawing nr:
L:\PRINTER\HP\HPHF2-SIDE\SLD\HPHF2-SIDE.SLDASM
2-PEN
B
HP St
Surface:
B1
55
84 (3,32)
50
Material
66,72
A
10
Title:
56,22
Tolerancer DS/ISO 2768-1 midt
0.5-6= 0.1 6-30= 0.2 30-120= 0.3 120-400= 0.5
400-1000= 0.8 1000-2000= 1.2 2000-4000= 2
C1
66,72
58,22
F
56,0
C2
76,81
C1
F
E
C2
E
E
Tolerancer DS/ISO 2768-1 midt
0.5-6= 0.1 6-30= 0.2 30-120= 0.3 120-400= 0.5
400-1000= 0.8 1000-2000= 1.2 2000-4000= 2
1-PEN
170,52
127,7
®
®
B1
108,9
2-PEN
45
B
C
C
D
3-PEN
40
SIDE/LOW
B
4-PEN
35
A
A2
SIDE
10
40
A
A
TOP/DOWN
5
35

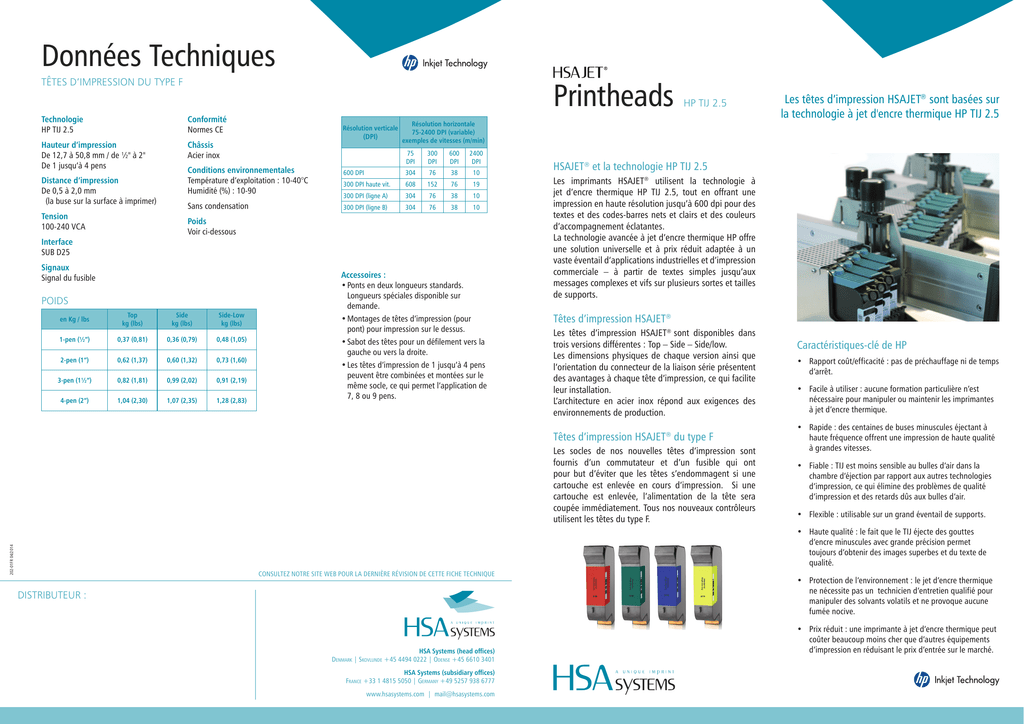

Données Techniques
TÊTES D’IMPRESSION DU TYPE F
Printheads
Technologie
HP TIJ 2.5
Conformité
Normes CE
Hauteur d’impression
De 12,7 à 50,8 mm / de ½" à 2"
De 1 jusqu’à 4 pens
Châssis
Acier inox
Distance d’impression
De 0,5 à 2,0 mm
(la buse sur la surface à imprimer)
Tension
100-240 VCA
Résolution verticale
(DPI)
Conditions environnementales
Température d’exploitation : 10-40°C
Humidité (%) : 10-90
Sans condensation
Résolution horizontale
75-2400 DPI (variable)
exemples de vitesses (m/min)
75
DPI
300
DPI
600
DPI
2400
DPI
600 DPI
304
76
38
10
300 DPI haute vit.
608
152
76
19
300 DPI (ligne A)
304
76
38
10
300 DPI (ligne B)
304
76
38
10
Poids
Voir ci-dessous
Interface
SUB D25
Signaux
Signal du fusible
POIDS
en Kg / lbs
Top
kg (lbs)
Side
kg (lbs)
Side-Low
kg (lbs)
1-pen (½”)
0,37 (0,81)
0,36 (0,79)
0,48 (1,05)
2-pen (1”)
0,62 (1,37)
0,60 (1,32)
0,73 (1,60)
3-pen (1½”)
0,82 (1,81)
0,99 (2,02)
0,91 (2,19)
4-pen (2”)
1,04 (2,30)
1,07 (2,35)
1,28 (2,83)
HP TIJ 2.5
Accessoires :
•Ponts en deux longueurs standards.
Longueurs spéciales disponible sur
demande.
•Montages de têtes d’impression (pour
pont) pour impression sur le dessus.
•Sabot des têtes pour un défilement vers la
gauche ou vers la droite.
•Les têtes d’impression de 1 jusqu’à 4 pens
peuvent être combinées et montées sur le
même socle, ce qui permet l’application de
7, 8 ou 9 pens.
Les têtes d’impression HSAJET® sont basées sur
la technologie à jet d'encre thermique HP TIJ 2.5
HSAJET® et la technologie HP TIJ 2.5
Les imprimants HSAJET® utilisent la technologie à
jet d’encre thermique HP TIJ 2.5, tout en offrant une
impression en haute résolution jusqu’à 600 dpi pour des
textes et des codes-barres nets et clairs et des couleurs
d’accompagnement éclatantes.
La technologie avancée à jet d’encre thermique HP offre
une solution universelle et à prix réduit adaptée à un
vaste éventail d‘applications industrielles et d’impression
commerciale – à partir de textes simples jusqu’aux
messages complexes et vifs sur plusieurs sortes et tailles
de supports.
Têtes d’impression HSAJET®
Les têtes d’impression HSAJET® sont disponibles dans
trois versions différentes : Top – Side – Side/low.
Les dimensions physiques de chaque version ainsi que
l’orientation du connecteur de la liaison série présentent
des avantages à chaque tête d’impression, ce qui facilite
leur installation.
L’architecture en acier inox répond aux exigences des
environnements de production.
Têtes d’impression HSAJET® du type F
Les socles de nos nouvelles têtes d’impression sont
fournis d’un commutateur et d’un fusible qui ont
pour but d’éviter que les têtes s’endommagent si une
cartouche est enlevée en cours d’impression. Si une
cartouche est enlevée, l’alimentation de la tête sera
coupée immédiatement. Tous nos nouveaux contrôleurs
utilisent les têtes du type F.
Caractéristiques-clé de HP
• Rapport coût/efficacité : pas de préchauffage ni de temps
d’arrêt.
• Facile à utiliser : aucune formation particulière n’est
nécessaire pour manipuler ou maintenir les imprimantes
à jet d’encre thermique.
• Rapide : des centaines de buses minuscules éjectant à
haute fréquence offrent une impression de haute qualité
à grandes vitesses.
• Fiable : TIJ est moins sensible au bulles d’air dans la
chambre d’éjection par rapport aux autres technologies
d’impression, ce qui élimine des problèmes de qualité
d’impression et des retards dûs aux bulles d’air.
• Flexible : utilisable sur un grand éventail de supports.
202-01FR 04/2014
• Haute qualité : le fait que le TIJ éjecte des gouttes
d’encre minuscules avec grande précision permet
toujours d’obtenir des images superbes et du texte de
qualité.
CONSULTEZ NOTRE SITE WEB POUR LA DERNIÈRE RÉVISION DE CETTE FICHE TECHNIQUE
DISTRIBUTEUR :
HSA Systems (head offices)
Denmark | Skovlunde +45 4494 0222 | Odense +45 6610 3401
HSA Systems (subsidiary offices)
France +33 1 4815 5050 | Germany +49 5257 938 6777
www.hsasystems.com | [email protected]
• Protection de l’environnement : le jet d’encre thermique
ne nécessite pas un technicien d’entretien qualifié pour
manipuler des solvants volatils et ne provoque aucune
fumée nocive.
• Prix réduit : une imprimante à jet d’encre thermique peut
coûter beaucoup moins cher que d’autres équipements
d’impression en réduisant le prix d’entrée sur le marché.
