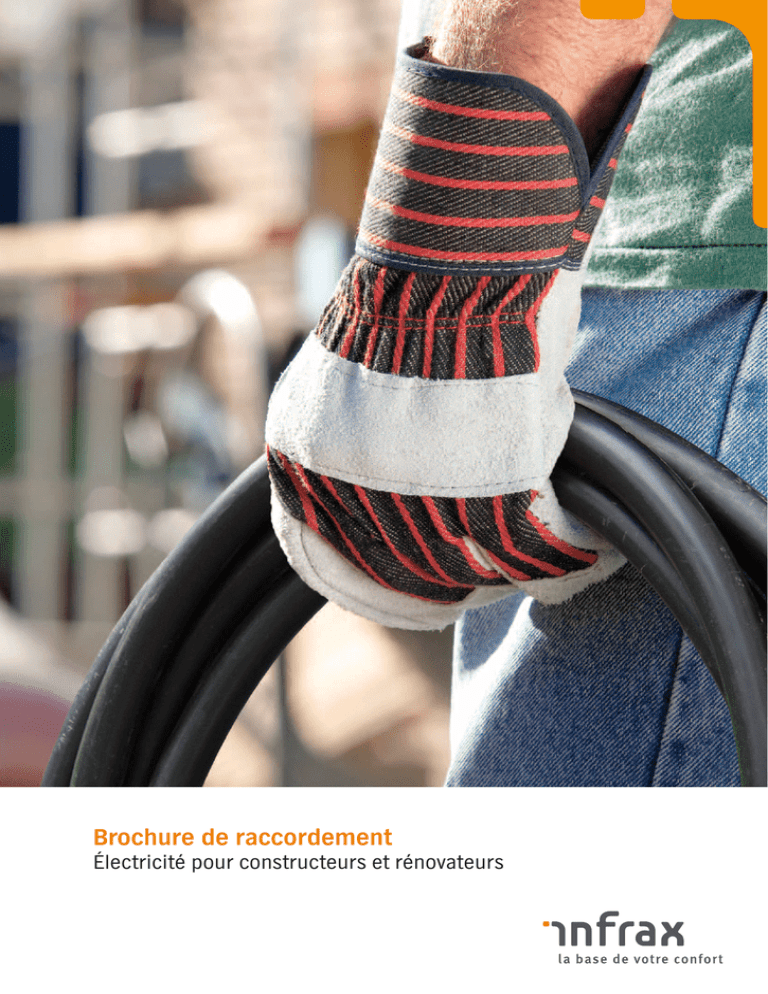

Brochure de raccordement

Brochure de raccordement
Électricité pour constructeurs et rénovateurs
Introduction
Une habitation agréable, confortable et sûre :
c’est le rêve de tout constructeur et rénovateur.
L’électricité joue ici un rôle important. Vous
trouverez dans cette brochure des informations
pratiques sur la gestion administrative et la pose de
cette installation d’utilité publique.
Bien à temps !
Après la construction ou la rénovation, vous
souhaitez naturellement disposer sur-le-champ de
l’électricité. Dans bien des situations, vous avez
également déjà besoin d’électricité durant les
travaux. Le plus souvent, les principales conduites
nécessaires sont présentes du côté de la rue où
se trouve votre habitation. Nous parlons alors d’un
raccordement simple. Dans certains cas pourtant,
il nous faut effectuer les raccordements de l’autre
côté de la rue. Et parfois, nos réseaux ne possèdent
pas la capacité suffisante ou une extension des
réseaux existants s’impose. Dans ces cas, Infrax a
besoin de plus de temps pour procéder à une étude approfondie et au développement de nos réseaux. C’est la
raison pour laquelle il est très important que vous demandiez vos raccordements dans les plus brefs délais.
Si vous souhaitez obtenir de plus amples informations à ce sujet, il vous suffit de surfer sur notre site
www.infrax.be, de nous joindre par téléphone en composant le numéro 078 35 30 31 de notre ligne info ou de
passer dans nos bureaux.
Infrax est la société d’exploitation des entreprises du réseau Inter-aqua, Interelectra, Inter-energa, Inter-media, Iveg, la PBE et Infrax West.
Brochure de raccordement | 3
ÉTAPE 1 : Compléter le formulaire de demande
Pour obtenir un raccordement d’électricité, vous
devez passer par les quatre étapes suivantes :
ÉTAPE 1 : Compléter le formulaire de demande .................................................... 5
Nouveaux raccordements ......................................................................................................................... 6
•
•
Réglementation spéciale pour les appartements........................................................................ 7
Réglementation spéciale pour les raccordements industriels ................................................ 7
Modification d’un raccordement existant ............................................................................................ 7
ETAPE 2 : Quels travaux devez-vous réaliser par
vous-même avant le raccordement ?......................................................................... 8
De quels éléments devez-vous tenir compte ? ....................................................... 8
Pose à l’extérieur......................................................................................................................................... 9
Pose à l’intérieur . .....................................................................................................................................20
• Emplacement du compteur ............................................................................................................22
• Montage modèle du compteur ......................................................................................................23
ÉTAPE 3 : Fixer un rendez-vous pour l’exécution des travaux . ......................... 24
Conclure un contrat de fourniture auprès d’un fournisseur d’énergie actif en Région wallonne.....25
Paiement . ...................................................................................................................................................25
Contrôle ......................................................................................................................................................25
Fixation d’un rendez-vous avec Infrax .................................................................................................25
ÉTAPE 4 : Quefait Infrax ? . ......................................................................................... 26
Vous allez déménager ? . .........................................................................................................................27
Reprise ........................................................................................................................................................27
Mise hors service à l’ancienne adresse ..............................................................................................27
Mise en service à la nouvelle adresse..................................................................................................27
Brochure de raccordement | 4
Brochure de raccordement | 5
RÉGLEMENTATION SPÉCIALE POUR APPARTEMENTS ET COMPLEXES D’HABITATIONS
Vous pouvez demander votre raccordement d’électricité au moyen du formulaire de demande.
Dans certains cas, nous devons d’abord examiner si votre demande peut bien être exécutée.
Il s’agit ici d’une demande pour :
• un raccordement d’électricité de plus de 25 kVA;
• du chauffage électrique ;
• un raccordement d’ascenseurs, de grues de construction, …
Veuillez envoyer à Infrax le formulaire de demande dûment complété en l’accompagnant d’une copie du
plan de construction. Vous pouvez retirer des formulaires de demande dans nos bureaux ou les commander
par téléphone en appelant notre ligne info au numéro 078 35 30 31.
Nouveaux raccordements
Pour un raccordement dans une nouvelle construction, vous devez disposer d’un permis de construire. Joignez
à votre formulaire de demande le plan de construction approuvé par la commune avec mention officielle du
numéro de boîte aux lettres définitif. Indiquez sur le plan l’endroit où nous devons installer le compteur électrique. Pour les immeubles de location, l’approbation par le propriétaire des travaux demandés est exigée.
• Pour les appartements (jusqu’à 3 compteurs électriques - y compris le compteur général), vous complèterez un formulaire de demande par habitation. Nous vous demandons d’adjoindre pour tous les appartements un plan de la construction approuvé par la commune portant la mention officielle de la numérotation
définitive de la boîte aux lettres et portant un cachet de la commune.
• Si vous avez besoin de plus de trois compteurs électriques (y compris le compteur général) (ceci correspond à trois appartements nouvellement construits), envoyez à Infrax un formulaire de “demande de
raccordement pour appartements et complexes d’habitations” dûment complété.
Vous trouverez ce formulaire sur le site web d’Infrax à l’adresse www.infrax.be.
Après réception, votre demande sera traitée par le coordinateur de clients d’Infrax.
• Les batteries de coffrets destinées aux appartements ne peuvent être installées qu’après concertation avec
Infrax !
• Nous recommandons un compteur général dans chaque appartement. Si vous ne souhaitez pas le placer,
vous devez prévoir un module de raccordement vide.
RÉGLEMENTATION SPÉCIALE POUR GRANDES PUISSANCES ET INSTALLATIONS PHOTOVOLTAIQUES
DE PLUS DE 10KVA.
· Si vous avez besoin d’un raccordement :
·
d’une puissance supérieure à 56 kVA (> 3 x 80 A) (Nous consulter !)
·
d’une installation photovoltaïque de plus de 10kVA (Nous consulter !)
Modification d’un raccordement existant
Les modifications suivantes sont possibles :
1. Nouveau raccordement
Discutez toujours avec votre installateur de la demande et de l’exécution technique de votre raccordement.
Chauffage électrique
En cas de chauffage électrique, la consommation des chauffages à accumulation est calculée à l’aide d’un
compteur kWh séparé. Votre installateur peut déterminer la valeur du disjoncteur exigée à l’aide de la puissance installée.
2. Raccordement temporaire
Raccordement de chantier par câble définitif
Le câble qui assure le raccordement au coffret de chantier est également utilisé plus tard pour le raccordement définitif.
Si vous le souhaitez, vous pouvez disposer d’une puissance plus importante pour votre raccordement
provisoire, par exemple pour une grue de construction, à condition que cette puissance soit disponible sur
le réseau.
• Installation d’un compteur bihoraire jour/nuit ;
• Déplacement du compteur ;
• Installation de contact sans tension pour le boiler électrique ;
• Passage d’un raccordement aérien en raccordement souterrain ;
• Adjonction d’un compteur exclusif de nuit pour le chauffage électrique à accumulation ;
• Placement temporaire d’un compteur à kWh dans l’armoire de chantier pour rénovation ;
• Enlèvement de raccordement électrique ;
• Enlèvement de raccordement en cas de démolition ;
• Renforcement ou réduction de la puissance installée du compteur d’électricité ;
• Division de l’installation ;
• …
Si le câble de raccordement doit être remplacé en raison d’une modification demandée par vos soins, la même
méthode de travail que pour un nouveau raccordement est d’application.
Raccordement de chantier par câble de chantier
Veuillez discuter préalablement avec Infrax de l’emplacement exact du raccordement.
La désactivation ou l’enlèvement d’un raccordement de type chantier doit toujours être demandé par écrit.
Brochure de raccordement | 6
Brochure de raccordement | 7
ÉTAPE 2 : Quels sont les travaux dont vous devez vous
­acquitter auparavant ?
Quels éléments devez-vous prendre en compte ?
Pose à l’extérieur
Travaux de terrassement, calculs et installation des câbles de raccordement
Vous devez (faire) exécuter vous-même les travaux de terrassement sur le domaine privé.
Infrax raccorde votre habitation via le réseau installé dans la rue dans laquelle se trouve votre habitation identifiée en vertu du permis de bâtir.
LES GAINES D’ATTENTE DOIVENT TOUJOURS ÊTRE INTERROMPUES A 1 MÈTRE DE L’HABITATION afin
d’éviter toute entrée de gaz dans l’habitation en cas d’éventuelles fuites de gaz.
Veillez à ce que la gaine d’attente pour le raccordement d’eau ne croise pas des conduites destinées à
l’électricité et au gaz.
Veillez à cet effet que des déchets de construction ou du sable ne puissent s’introduire dans les
gaines d’attente. C’est la raison pour laquelle il vous faut prévoir une obturation des deux côtés de la
gaine. N’utilisez pas non plus les gaines d’attente à d’autres fins. Au niveau de l’alignement, marquez
l’extrémité des gaines d’attente. Prévoyez un fil de tirage dans chaque gaine.
Laisser le trou à l’extérieur de l’habitation ouvert jusqu’au placement de toutes les canalisations d’utilité
publique. Veillez à assurer une étanchéité suffisante à la percée du mur.
Les travaux sur le domaine public ne peuvent être effectués que par Infrax !
Si le compteur électrique se trouve à plus de 25 mètres de l’alignement, Infrax doit installer un coffret doté de
la protection nécessaire à l’alignement.
Les frais supplémentaires pour ce coffret sont facturés.
Travaux de terrassement
Raccordement souterrain au réseau souterrain
Creusez perpendiculairement et à partir de la limite du domaine public (alignement) une tranchée droite vers
la maison. Creusez depuis cette tranchée parallèlement à la rue également une tranchée vers le coffret-trottoir
le plus proche. Attention, vous ne pouvez creuser que sur votre propriété - donc avant l’alignement – (voir
croquis).
A l’habitation, creusez un puits de 1 m. x 1 m. x 1 m. (L x l x h). Prévoyez dans la tranchée un tube en PVC lisse
non nervuré d’un diamètre minimal de 80 mm jusqu’au puits. Le côté supérieur du tube dans la tranchée doit
se trouver à 60 cm sous la surface. Dotez le tube d’un fil de tirage.
Brochure de raccordement | 8
Brochure de raccordement | 9
Calcul de la longueur de câble
Basse tension de l’autre côté de la rue
Basse tension du côté de l’habitation
Electricité
Electricité
Gros câble noir = électricité
Fin câble noir = câble de télédistribution
Tube jaune = gaz naturel
Gros câble noir = électricité
Fin câble noir = câble de télédistribution
Tube jaune = gaz naturel
La longueur du câble de raccordement électrique =
la distance entre l’alignement et l’emplacement du compteur électrique (armoire 25S60) +
la distance à partir de la tranchée perpendiculaire à la rue jusqu’au coffret-trottoir le plus proche + 2 m.
La longueur du câble de raccordement électrique =
la distance entre l’alignement et l’emplacement du compteur électrique (coffret 25S60) + 1 m +
la distance à partir de l’alignement jusqu’au coffret de trottoir situé de l’autre côté de la rue
(inclure la distance sur le domaine public/mesurée perpendiculairement) + 1 m.
Le câble électrique doit être d’une seule pièce.
Brochure de raccordement | 10
Brochure de raccordement | 11
Raccordement souterrain sur le réseau aérien
Basse tension de l’autre côté de la rue
Creusez perpendiculairement et à partir de la limite avec le domaine public (alignement) une tranchée droite
vers l’habitation. A partir de cette tranchée, creusez aussi, parallèlement à la rue, une tranchée vers le poteau
d’électricité le plus proche. Attention, vous ne pouvez creuser que sur votre propriété - donc avant l’alignement
- (voir croquis).
A l’habitation, creusez un trou de 1 m. x 1 m. x 1 m. (L x l x h). Prévoyez un tube en PVC lisse non nervuré d’un
diamètre minimal de 80 mm jusqu’au trou. Le côté supérieur du tube dans la tranchée doit se trouver à 60 cm
sous la surface.
Électricité
Basse tension du côté de l’habitation
Gros câble noir = électricité
Fin câble noir = câble de télédistribution
Tube jaune = gaz naturel
Électricité
Gros câble noir = électricité
Fin câble noir = câble de télédistribution
Tube jaune = gaz naturel
La longueur du câble de raccordement électrique =
la distance entre l’alignement et l’emplacement du compteur électrique (coffret 25S60) + 1 m +
la distance à partir de l’alignement jusqu’au pied du poteau électrique situé de l’autre côté de la rue
(inclure la distance sur le domaine public/mesurée perpendiculairement) + 13 m.
Réseau sur façade
Infrax fixera contre la façade le câble que vous aurez livré.
La longueur du câble de raccordement pour l’électricité =
la distance entre l’alignement et l’emplacement du compteur électrique (coffret 25S60) + 1 m. +
la distance à partir de la tranchée perpendiculaire à la rue jusqu’au pied du poteau électrique
(inclure la distance sur le domaine public) + 12 m.
Brochure de raccordement | 12
Brochure de raccordement | 13
Calculez maintenant la section du câble de raccordement pour votre raccordement d’électricité
Raccordement de chantier avec câble définitif livré et placé par vos soins, comme
décrit au point “travaux de terrassement”
1
1. Dans un coffret de chantier
Si vous ne pouvez installer le groupe de comptage à son emplacement définitif parce que l’habitation ne
peut être encore complètement fermée (étanche au vent et à l’eau), placez l’armoire de chantier aux endroits
suivants :
• Au point d’entrée dans le bâtiment ;
• Dans le tracé perpendiculaire entre l’alignement et le point d’entrée ;
• Du côté de la parcelle. Prolongez alors la gaine d’attente qui court perpendiculairement vers la façade
jusqu’à la limite de la parcelle ;
• Sur la dalle de béton du rez-de-chaussée avec le câble de raccordement via le coude de raccordement ou
le passage mural, à hauteur de l’emplacement définitif du compteur. Le câble de raccordement dans le
bâtiment doit alors être protégé au moyen d’un tube flexible en PVC.
Si le compteur se trouve à moins de 25 m de l’alignement :
a. Raccordement standard monophasé de 40 ampères ou triphasé de 20 ampères
La longueur du câble depuis le point de branchement au réseau jusqu’à l’arrivée dans votre habitation est de 30 m au maximum.
=> câble de raccordement en cuivre d’une section de 4 X 16 mm²
La longueur de câble du point de branchement au réseau jusqu’à votre habitation se situe entre
30 et 48 m au maximum.
=> câble de raccordement en cuivre d’une section de 4 X 25 mm²
2. Dans le coffret-compteur définitif (à l’emplacement définitif dans l’habitation)
Dès que le lieu d’habitation ou le bâtiment peut être complètement fermé (étanche au vent et à l’eau), le
coffret-compteur définitif peut être installé à son emplacement définitif (type 25S60).
b. Autres raccordements
Voir le montage modèle en page 30.
• Consultez votre installateur
2. Si le câble de raccordement est d’une longueur supérieure à 25 m sur votre propriété : contactez Infrax ou
consultez le tableau de calcul sur le site web www.pbe.be.
Dans ce cas, une protection est installée au niveau de l’alignement.
Pour la construction d’appartements, il n’est pas autorisé d’utiliser un raccordement électrique provisoire avec
un câble définitif. Nous réalisons toujours dans ce cas un raccordement de type chantier.
Type de câble de raccordement pour votre raccordement électrique
Câble de raccordement EXVB (4 x 16 mm², 4 x 25 mm², 4 x 35mm² ou 4 x 50mm²)
Couleur des conducteurs : 1 x brun - 1 x noir - 1 x gris - 1 x bleu
Infrax se réserve le droit de ne pas raccorder le câble de raccordement si celui-ci ne répond pas aux exigences
en la matière.
Pour le raccordement standard, vous avez le choix entre :
•
Deux fils 230V, 2 x 40A
•
Quatre fils 3N, 400V, 3 x 20A*
Lors d’un raccordement standard, un compteur à double tarif (bi-horaire) est toujours installé.
POUR LES RACCORDEMENTS D’APPARTEMENTS, INFRAX DETERMINERA
AVEC VOUS LE TYPE DE CABLE DE RACCORDEMENT A UTILISER !
Brochure de raccordement | 14
Brochure de raccordement | 15
De raccordement de chantier
Veuillez discuter au préalable avec Infrax du lieu de raccordement exact !
2. Raccordement à la cabine ou au coffret de distribution
1. Raccordement au réseau de distribution aérien
- Placez le coffret de chantier contre le poteau d’électricité le plus proche.
.
- Placez le coffret de chantier contre la cabine ou le coffret de distribution à une distance
de 1 m de ceux-ci.
- Vous fournissez vous-même le câble de raccordement* et vous le raccordez dans le coffret de
chantier avant que l’organisme de contrôle ne vienne vérifier l’installation.
- Vous fournissez vous-même le câble de raccordement* et vous le raccordez dans le coffret de chantier
avant que l’organisme de contrôle ne vienne vérifier l’installation.
*Câble type à livrer par vos soins :
*Câble type à livrer par vos soins :
- Câble souple du type renforcé, adapté à la puissance demandée.
• Pour les raccordements jusqu’à 63 ampères : H 07 RN-F (CTMB-N) 10 mm² 5G10,
d’une longueur minimale de 13 m.
• Pour les raccordements supérieurs à 63 ampères : consultez votre installateur.
Brochure de raccordement | 16
- Câble souple du type renforcé, adapté à la puissance demandée.
• Pour les raccordements jusqu’à 63 ampères : H 07 RN-F (CTMB-N) 10 mm² 5G10,
d’une longueur minimale de 4 m.
• Pour les raccordements supérieurs à 63 ampères : consultez votre installateur.
Brochure de raccordement | 17
3. Raccordement au réseau de distribution souterrain
Un coffret de chantier doit répondre aux prescriptions du R.G.I.E., en particulier aux articles
95 et 258.
- Infrax effectue un raccordement souterrain avec manchon de branchement
- Vous fournissez vous-même le câble de raccordement (longueur maximale de 4 mètres)
adapté à la puissance que vous avez demandée (voir conditions en page 15).
Un coffret de chantier doit toujours être pourvu d’une double isolation.
Celle-ci est reconnaissable au symbole qui s’y trouve apposé.
Pour plus d’informations concernant les prescriptions techniques auxquelles doit satisfaire un coffret de
chantier, consultez le site web www.synergrid.be.publications.prescriptions techniques électricité.
document C1/106
IL EST INTERDIT D’INSTALLER UN COFFRET DE CHANTIER DANS UNE ROULOTTE DE CHANTIER !
Brochure de raccordement | 18
IMPORTANT :
Un raccordement temporaire peut rester actif 24 mois au maximum. Si les 24 mois sont écoulés, Infrax
a le droit de déconnecter le raccordement temporaire. Dans ce cas, nous vous enverrons toujours
préalablement une lettre recommandée vous en avertissant. Dans certains cas exceptionnels, nous
pourrons prolonger le délai à condition que vous nous ayez préalablement introduit une demande
motivée en ce sens.
Brochure de raccordement | 19
Pose à l’intérieur
Bâtiment avec cave
Placez un module de raccordement (modèle 25S60) pour le coffret-compteur avec un sectionneur de raccordement de 125 A en un endroit bien accessible. Fixez le coffret-compteur perpendiculairement contre le mur,
le côté inférieur situé entre 120 et 140 cm au maximum au-dessus du sol (voir le montage modèle en page 30).
Vous pouvez fixer directement le module de raccordement sur un mur plâtré lisse. Dans tous les autres cas, le
coffret-compteur doit être installé contre une plaque de contreplaqué résistante à l’eau d’une épaisseur de
1,8 cm. Placez le câble de raccordement dans le coffret-compteur, dénudez-le sur une longueur de 1 m et raccordez le câble au sectionneur de raccordement (125 ampères).
Après l’installation du module de comptage (par Infrax), le coffret-compteur aura une profondeur totale de
25 cm.
Prévoyez sous le compteur électrique et dans la cave une gaine d’attente en PVC d’un diamètre de 40 mm.
Pour pouvoir retirer plus facilement le câble, vous devez interrompre le tube en PVC à 35 cm des deux côtés à
hauteur des coudes.
Conduite ascendante vers le tableau du compteur
Tube
ø 40 mm
L’espace entre le coffret-compteur
et lanaar
cloison opposée doit être d’au moins 80 cm ! Un câble de
stijgleiding
meterbord(chape),
Ø 32 mm même placé dans un tube, est interdit !
­raccordement dans le sous-pavement
rooilijn
Alignement
straat
110 cm
profondeur
Connexion entre le coffret-compteur et le coffret 60
decmdistribution
wachtbuis Ø 80 mm
Cette connexion fait partie
placéehaaks
par vos
met trekdraad
op desoins,
weg avant l’exécution du racKELDERde l’installation intérieure et doit être
cordement. La section du câble de connexion
entre
le
coffret-compteur
et
le
tableau
de distribution doit être
wachtbuis
energiesteen
Ø 32 mm
au moins égale à la section du câble de raccordement.
Ce câble ne peut comprendre de conducteur de masse !
Au-dessus de 63 ampères, une section de câble adaptée doit être prévue.
60 cm
80 cm
100 cm
profondeur
35 cm
Gaine d'attente
35 cm
100 100 cm de long et
100 cm de large
TROU EXTÉRIEUR
Dans le cas d’appartements, la section de la conduite ascendante doit être au minimum de 16 mm².
Bâtiment avec fausse cave ou sans cave
Prévoyez sous le compteur électrique une gaine d’attente en PVC d’un diamètre de 40 mm (conduite ascendante). Placez dans les fondations un coude de raccordement ou un tuyau en PVC d’un diamètre de 80 mm.
Utilisez de préférence un coude de raccordement d’un rayon de 60 cm et
d’un diamètre de 110 mm ou un module de connexion préfabriqué.
Veillez à assurer une bonne étanchéité au passage mural afin de prévenir toute infiltration d’eau.
Conducteur à la terre
Deux mises de terre satisfaisant aux règlements du R.G.I.E. doivent être prévues.
Tube entre
le sol et le
coffret-compteur
de Ø 40 mm
alignement
sur le terrain privé
trou extérieur de 1 m x 1 m
60 cm
fausse cave
ou fondations
coude d'énergie
ou tuyau de Ø 80 mm
gaine d'attente de Ø 80 mm
perpendiculaire à la route
rue
a. Une mise à la terre d’exploitation
Il s’agit de la mise à la terre du conducteur neutre. Le conducteur de mise à la terre vers l’électrode de
terre est exécuté en fil ou câble de cuivre isolé de 16 mm ² minimum. L’isolation est colorée en jaunevert.
Le conducteur de mise à la terre est amené directement par l’ouverture de droite, en bas du coffret de
comptage et est raccordé directement, sans intervention d’une borne de mesure (barrette), à l’entrée de
la borne-sectionneur du neutre. La résistance à la diffusion doit être inférieure à 30 Ohms. La valeur doit
être mentionnée sur l’attestation de contrôle.
b. Une mise à la terre de protection (p.ex. boucle de mise à la terre dans les nouvelles constructions)
La mise à la terre de protection est une électrode de mise à la terre sur laquelle sont raccordés tous les
conducteurs de protection et les connexions équipotentielles.
Cette mise à la terre est exécutée conformément aux prescriptions de l’art. 86 du R.G.I.E. et des décisions
attenantes. La distance entre les deux électrodes de mise à la terre est d’au moins 3 mètres.
Brochure de raccordement | 20
Brochure de raccordement | 21
Emplacement des compteurs
Attention !
Les compteurs doivent toujours être facilement accessibles et les index doivent toujours être facilement
lisibles.
Montage modèle des compteurs
Montage à gauche
Montage à droite
Espace libre à respecter pour le compteur de gaz
Espace libre à respecter pour le compteur de gaz
Installation intérieure
Installation intérieure
Les emplacements suivants sont formellement interdits !
tarif bi-horaire
25 cm
25 cm
1m20 à 1m40
30 cm
30 cm
TÉLÉPHONE
TÉLÉPHONE
30 cm
30 cm
TELEDISTRIBUTION
TELEDISTRIBUTION
- TV
- TV
- TÉLÉPHONIE
- TÉLÉPHONIE
- INTERNET
- INTERNET
Mise à la terre
Mise à la terre
1m20
Conduites d'utilité publique
Conduites d'utilité publique
mise à la terre d’exploitation R < 30Ω
1m20
mise à la terre d’exploitation R < 30Ω
Si les deux compteurs se trouvent l’un au-dessus de l’autre, le compteur de gaz naturel doit se trouver audessus du compteur d’électricité.
Brochure de raccordement | 22
1m20 à 1m40
40 cm
40 cm
Si les compteurs d’électricité et de gaz naturel (uniquement si votre gestionnaire du réseau de gaz naturel est Infrax) sont installés dans le même coffret, les conditions complémentaires suivantes doivent
être remplies :
• Si le dispositif de mesure pour l’électricité (et tous les accessoires) possède un degré de protection
inférieur à IP 40, dans ce cas les dispositifs de mesure pour l’électricité et le gaz doivent être installés
dans des compartiments étanches au gaz complètement séparés.
• Si les compteurs d’électricité et de gaz naturel se trouvent l’un à côté de l’autre, tous les passages de
câbles et tubes doivent être évités dans la partie réservée au “gaz naturel”. Les passages éventuels
doivent être soigneusement colmatés.
COFFRET-COMPTEUR
ELECTRIQUE
60 cm
60 cm
tarif bi-horaire
Les batteries de coffrets pour appartements ne peuvent être placées qu’après concertation avec Infrax!
L’installation du compteur électrique dans la cave peut être autorisée exceptionnellement dans les conditions
suivantes :
• La hauteur de plafond est d’au moins 2 m.
• L’accessibilité de la cave ne présente aucun danger.
• La cave doit être absolument à l’abri de l’humidité et bien ventilée.
• La cave dispose d’une aération naturelle par le haut.
• Le compteur électrique doit être placé dans un rayon de 3 m à partir du passage mural.
GAZ NATUREL
GAZ NATUREL
COFFRET-COMPTEUR
ELECTRIQUE
60 cm
• dans les fausses caves ;
• aux étages ;
• au-dessus de marches d’escalier et de paliers (< 2 x 2 m.) ;
• dans les chambres à coucher, salles de bains, espaces de douches, espaces toilettes ;
• dans un espace ayant un accès aux gaines d’ascenseurs et d’ordures ;
• dans les espaces qui présentent un haut risque d’incendie ou d’explosion ;
• dans une salle de machines (un parc de congélateurs ou réfrigérateurs, un espace réservé aux
compresseurs ou à d’autres appareils qui présentent un risque de formation d’étincelles) ;
• dans des étables.
60 cm
Brochure de raccordement | 23
ÉTAPE 3 : F ixer un rendez-vous pour
l’exécution des travaux
Signer un contrat de fourniture auprès
d’un fournisseur d’énergie agréé en Région wallonne.
Vous recevez d’Infrax votre numéro EAN pour l’électricité après réception du plan de construction approuvé par la
commune portant la mention officielle du numéro définitif de la maison.
Ce numéro EAN vous permet de signer un contrat de fourniture auprès d’un fournisseur de votre choix. Signez le plus
tôt possible un contrat de fourniture. Le fournisseur ne commencera à facturer qu’à partir du moment où votre compteur sera mis en service. Pour obtenir la liste des fournisseurs d’énergie, vous pouvez vous adresser à la Commission
Wallonne Pour l’Energie (CWAPE), téléphone 081 33.08.10, télécopie 081 33.08.11, www.cwape.be.
Paiement
Les frais de raccordement forfaitaires, les frais de raccordement de type chantier et les suppléments éventuels sont
facturés après l’exécution. Vous pourrez trouver les tarifs actuels de l’ensemble des raccordements sur www.infrax.be
et sur le site Web de la Commission de Régularisation de l’Electricité et du Gaz (CREG) : www.creg.be
Contrôle
Avant qu’Infrax puisse mettre en service l’installation électrique, celle-ci doit être approuvée par un organisme de
contrôle agréé.
Un contrôle est exigé pour les nouveaux raccordements et les raccordements temporaires, pour les renforcements et
à chaque modification sensible de votre installation électrique.
Pour les installations professionnelles, un contrôle quinquennal est légalement obligatoire. Le contrôle d’un raccordement temporaire est valable au maximum 12 mois. Nous devons être en possession de l’attestation originale ou d’une
copie clairement lisible de celle-ci (ou d’une télécopie ou d’un courriel).
La valeur de la mise à la terre d’exploitation supplémentaire d’un maximum de 30 Ohms doit être mentionnée sur
l’attestation.
Vous trouverez une liste complète de l’ensemble des organismes de contrôle agréés dans les Pages jaunes.
Prendre rendez-vous avec Infrax
Si vous avez satisfait à tous les points précités, vous pouvez convenir d’un rendez-vous avec Infrax afin de faire exécuter les travaux demandés. Pour ce faire, il vous suffit de nous joindre au numéro 078 35 30 31.
Brochure de raccordement | 24
Brochure de raccordement | 25
ÉTAPE 4 : Que fait Infrax ?
Infrax
• Connecte le câble de raccordement au réseau électrique ;
• livre et installe le module (rehausse) et le compteur kWh y attenant, le récepteur de télécommande (Pulsadis) et la protection générale (disjoncteur automatique) dès que votre lieu d’habitation ou le bâtiment
est étanche au vent et à l’eau ;
• Peut installer un disjoncteur de raccordement en cas de raccordement de type chantier si celui-ci n’en
est pas pourvu, à condition que le coffret chantier soit équipé d’un module 25S60. Ce disjoncteur reste
la propriété d’Infrax.
Vous allez déménager ?
Reprise
Si vous quittez l’habitation dans laquelle vous résidiez et qu’un nouveau propriétaire ou un nouveau locataire
vient immédiatement s’y installer, vous utiliserez un formulaire de déménagement que vous obtiendrez auprès
de votre fournisseur d’énergie ou que vous pouvez télécharger sur le site www.cwape.be.
Mise hors service de l’ancienne adresse
Si vous quittez l’habitation dans laquelle vous résidiez et qu’un nouveau propriétaire ou locataire ne s’y installe
pas directement, il vous faudra informer à temps Infrax de la date à laquelle vous comptez déménager et lui
communiquer aussitôt votre future adresse.
Le jour de votre déménagement, notre délégué relèvera les index et fermera aussitôt le compteur électrique.
La mise hors service comme la mise en service font l’objet d’une facturation.
Mise en service à la nouvelle adresse
Pour la mise en service du compteur électrique, vous devez d’abord prendre contact avec le fournisseur
d’énergie de votre choix. Après avoir signé un contrat avec lui, vous pouvez prendre rendez-vous avec Infrax en
vue de la mise en service du compteur.
La mise hors service comme la mise en service font l’objet d’une facturation.
Petit conseil : veuillez avertir également à temps les autres entreprises d’utilité publique (eau, téléphone).
Il est extrêmement important de prendre rendez-vous tant avec votre fournisseur d’énergie qu’avec
Infrax. Sans avertissement du déménagement, le client qui part reste en effet responsable de la
consommation d’électricité.
Brochure de raccordement | 26
Brochure de raccordement | 27
Appel aux services d’Infrax
Ligne info : 078 35 30 31
Tous les jours ouvrables, de 08.00 à 12.30 heures et de 13.00 - 16.30 heures (vendredi 15.15 heures)
Ligne des dérangements : 078 35 30 31
24 heures sur 24
Réverbères défectueux : 078 35 30 31
Editeur responsable : Paul De Fauw, Rue Royale 55, boîte 15, 1000 Bruxelles. Version : mai 2011
24 heures sur 24
www.infrax.be
