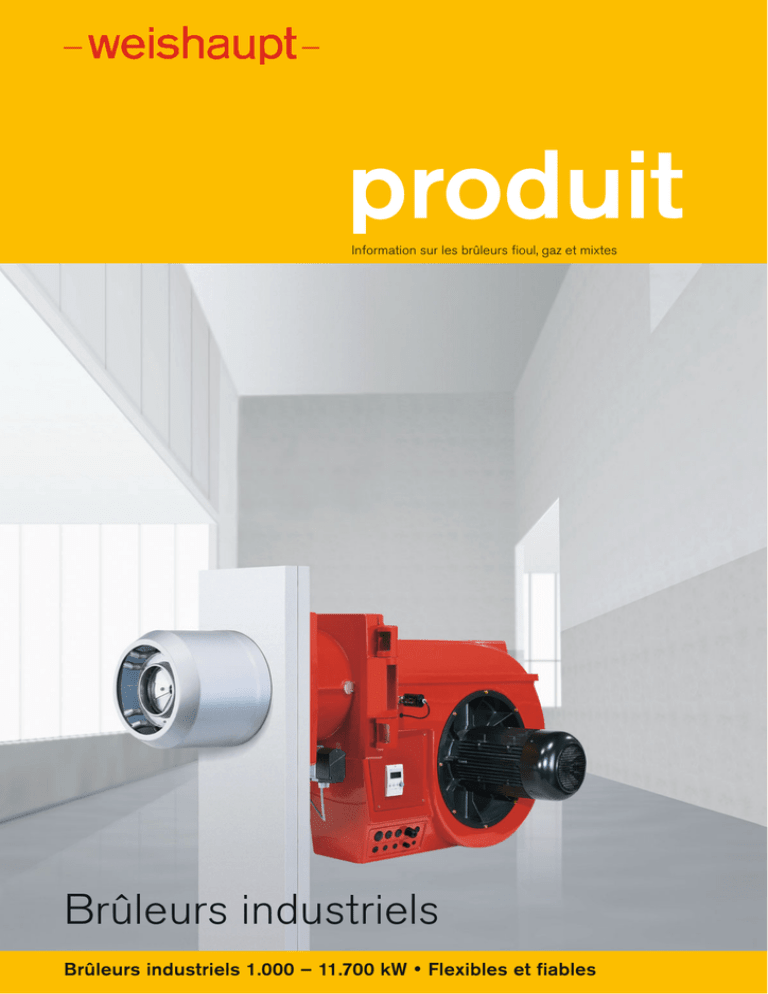

Brûleurs industriels
produit
Information sur les brûleurs fioul, gaz et mixtes
Minimale Emissionswerte
mit Gas
Brûleurs
industriels
Brûleurs industriels 1.000 – 11.700 kW • Flexibles et fiables
Brûleurs industriels Weishaupt :
flexibles et fiables
Depuis plus de 60 ans, les brûleurs industriels Weishaupt fixent
les critères en matière de sécurité, de performance, de confort
d’utilisation et acoustique.
L’éventail des plages de puissance de 1.000 à 11.700 kW
permet d’installer les brûleurs industriels Weishaupt dans de
multiples domaines d’application, des générateurs de chaleur
aux chaudières à vapeur jusqu’aux chaudières les plus
performantes.
Avec sa gamme de brûleurs industriels qui fonctionnent avec
quasiment tous les types de combustibles liquides ou gazeux,
Weishaupt est en mesure de répondre aux besoins de presque
toutes les applications.
2
Sommaire
Brûleurs fioul exécution standard
Choix du brûleur
Livraison / Exécutions spéciales
Caractéristiques techniques
Brûleurs gaz NR
Choix du brûleur
Diamètre nominal
Livraison / Exécutions spéciales
Caractéristiques techniques
10
14
15
20
22
25
26
Brûleurs gaz 1LN
Choix du brûleur
Diamètre nominal
Livraison / Exécutions spéciales
Caractéristiques techniques
27
28
30
31
Brûleurs gaz LN
Choix du brûleur
Diamètre nominal
Livraison / Exécutions spéciales
Caractéristiques techniques
32
34
36
37
Brûleurs mixtes NR
Choix du brûleur
Diamètre nominal
Livraison / Exécutions spéciales
Caractéristiques techniques
40
45
50
52
Brûleurs mixtes 1LN
Choix du brûleur
Diamètre nominal
Livraison / Exécutions spéciales
Caractéristiques techniques
56
58
60
61
Brûleurs fioul multiflam® exécution 3LN
Choix du brûleur
Livraison / Exécutions spéciales
Caractéristiques techniques
65
66
66
Brûleurs gaz multiflam® exécution 3LN
Choix du brûleur
Diamètre nominal
Livraison / Exécutions spéciales
Caractéristiques techniques
67
69
73
74
Brûleurs mixtes multiflam® exécution 3LN
Choix du brûleur
Diamètre nominal
Livraison / Exécutions spéciales
Caractéristiques techniques
75
78
82
83
Dimensions
85
Schémas de fonctionnement
88
Stations de pompage et de réchauffage
90
3
Brûleurs industriels grandeurs 30 à 70 :
puissants et flexibles
Les brûleurs industriels Weishaupt
des grandeurs 30 à 70 sont spécialement développés pour des applications industrielles. Ces brûleurs
monoblocs se distinguent par leur
performance exceptionnelle et de
nombreux détails intéressants.
Utilisation flexible
Les brûleurs sont adaptés à l’équipement de chaudières eau chaude,
vapeur, générateurs d’air chaud et pour
des process techniques. Leur capacité
à vaincre des pressions foyer importantes permet leur utilisation sur tous
les générateurs modernes.
Gestion numérique de la
combustion
Grâce au manager de combustion de
série, le pilotage du brûleur est simple
et sûr. Toutes les fonctions essentielles
comme la régulation air et combustible
ou le contrôle de flamme sont pilotées
avec la précision digitale. Le but est
d’obtenir la performance maximale en
termes de rendement avec le minimum
d’émissions.
Par le biais de l’interface eBUS, il est
possible de transmettre toutes les informations de fonctionnement à tous
les systèmes de gestion.
Economies d’énergie grâce à la
régulation de vitesse et à la
régulation O2
La consommation électrique d’installations de grande puissance présente
un coût important. La régulation de
vitesse par un variateur de fréquence
permet d’adapter la vitesse du moteur
brûleur exactement à la demande de
puissance. Une économie sensible
d’électricité est réalisée à charge partielle et en petit débit. La régulation O2
optimise la combustion et le rendement
sur toute la plage de fonctionnement
du brûleur et accroît la sécurité.
4
Combustibles
• Fioul domestique (EL)
Viscosité jusqu’à 6 mm2/s à 20 °C
selon DIN 51 603
• Fioul lourd - Fioul léger (S)
Viscosité jusqu’à 50 mm2/s à 100 °C
selon DIN 51 603
• Gaz naturel E et LL
selon fiche technique DVGW G260/l
• GPL B/P
selon fiche technique DVGW G260/l
Conditions de fonctionnement
• Température ambiante en fonctionn.
- 10 à + 40 °C (brûleurs fioul et
mixtes)
- 15 à + 40 °C (brûleurs gaz)
• Humidité : max. 80 % d’humidité
relative, sans condensats
• Fonctionnement dans des locaux
fermés
• Pour des installations dans des
locaux non chauffés, des mesures
particulières peuvent être
nécessaires (nous consulter)
L’utilisation dans des conditions
ambiantes particulières n’est autorisée
qu’après un accord écrit de la société
Weishaupt. La fréquence d’entretien
peut être raccourcie compte tenu des
conditions de fonctionnement.
Conformité
Les brûleurs, contrôlés par un organisme indépendant, sont conformes aux
normes européennes suivantes :
• EN 267 et EN 676
• Règle sur les machines
MD 98/37/CE et 2006/42/CE
• Compatibilité électromagnétique
EMC 2004/108/CE
• Règle basse tension
LVD 2006/95/CE
• Règle des appareils gaz
GAD 90/396/CEE
• Règle des appareils en pression
PED 97/23/CE
• Les brûleurs sont munis du marquage
CE et CE-PIN selon 90/396/CEE
Service
Weishaupt offre un réseau mondial de
service avant et après-vente. Le SAV
est disponible, la plupart du temps
24h/24, pour l’ensemble de nos clients.
Des installations exemplaires permettent d’assurer une formation permanente à l’ensemble de notre équipe
technique.
Les principaux arguments :
• Grande plage de puissance et vaste
domaine d’application
• Caractéristiques stables du
ventilateur
• Bon comportement de la combustion
• Carcasse de brûleur pivotable
• Montage, mise en service et entretien
faciles
• Sécurité accrue grâce à une ligne
de gicleur à obturateur avec électroaimant
• Circulation du fioul au gicleur et
régulation de température précise
pour brûleurs fioul lourd
• Conforme aux réglementations
mondiales actuelles en termes de
limites d’émissions
• Grande plage de réglage (RL, RGL)
Carcasse brûleur
pivotable à droite
ou à gauche
Moteur avec
contacteur
incorporé
Chambre de mélange
Pressostat d’air
Cellule de flamme
Manager de combustion digital
avec module de commande et
de programmation intégré
Servomoteur pour tête à
géométrie variable
Turbine
Servomoteur du
volet d’air
Rampe gaz avec vanne
magnétique double et
obturateur
5
Remarques sur les différentes variantes
Exécution Standard
Les brûleurs fioul, gaz et mixtes
conviennent pour des installations sans
impositions particulières de NOx.
Cette exécution convient pour du gaz
naturel, GPL, fioul domestique, fioul
lourd et sur demande pour des fiouls et
gaz spéciaux. Les brûleurs gaz naturel
et fioul domestique en exécution ZM
répondent à la classe 1 des émissions
NOx selon EN 676 et EN 267.
Exécution NR
Les brûleurs gaz et mixtes disposent de
ce type de chambre de mélange. L’exécution NR signifie NOx réduits côté gaz
uniquement, les résultats côté fioul sont
identiques à une exécution standard.
Cette exécution convient pour du gaz
naturel, GPL, fioul domestique, fioul
lourd. Les brûleurs gaz naturel, GPL et
fioul domestique en exécution ZM-NR
répondent à la classe 2 des émissions
NOx (en partie également à la classe 3
des émissions NOx) et côté fioul à la
classe 1 des émissions NOx selon
EN 676 et EN 267.
Exécution 1LN
Les brûleurs gaz et mixtes LowNOx
avec chambre de mélange spéciale
conviennent pour des installations avec
exigences de NOx côté gaz et fioul.
1LN signifie : valeurs de NOx inférieures à l’exécution NR. Cette exécution convient pour du gaz naturel, GPL
et fioul domestique. Les brûleurs gaz
naturel, GPL et fioul domestique en
exécution ZM-1LN (air ambiant)
répondent côté gaz à la classe 3 des
émissions NOx et côté fioul à la classe
2 des émissions NOx selon EN 676 et
EN 267.
Exécution LN
Les brûleurs gaz LowNOx avec chambre de mélange spéciale conviennent
pour des installations avec des exigences de NOx côté gaz. LN signifie :
valeurs de NOx inférieures à l’exécution
1LN. Cette exécution convient pour du
gaz naturel et GPL. Les brûleurs gaz
naturel en exécution ZM-LN (air
6
ambiant) répondent à la classe 3 des
émissions NOx selon EN 676 et
EN 267.
Exécution 3LN
Les brûleurs fioul, gaz et mixtes LowNOx avec chambre de mélange multiflam® conviennent pour des
installations avec des exigences extrêmes en matière de NOx (uniquement
pour chaudière à trois parcours ou sur
foyers „ouverts“). Des valeurs de NOx
particulièrement faibles sont obtenues
grâce à la combustion étagée. Cette
exécution convient pour du gaz naturel,
GPL et fioul domestique. Les brûleurs
gaz naturel et fioul domestique en
exécution 3LN répondent à la classe 3
des émissions NOx selon EN 676 et
EN 267.
Remarques et recommandations
Les brûleurs en exécution standard,
NR, 1LN et 3LN sont équipés d’une
vanne d’allumage gaz.
Les valeurs d’émissions NOx peuvent
être accordées conformément aux
documents n° 83097204 selon
DIN EN 267 et 676 resp. n° 83153904
pour les installations conformes à la
TA-Luft 20 – 50 MW et 1. BImSchV
10 – 20 MW. Les valeurs NOx obtenues
peuvent être différentes selon la technologie du générateur, la géométrie du
foyer et la charge thermique. Il convient
de prendre également en compte les
paramètres tels que les tolérances de
mesure, la température, la pression,
l’humidité de l’air, etc.
Description du
manager de combustion digital
W-FM 100
W-FM 200
Fonctionnement mono-combustible
l
l
Fonctionnement bi-combustibles
l
l
Manager pour fonctionnement intermittent
l
l
Manager pour fonctionnement permanent
l
l
Contrôle de flamme pour fonctionnement intermittent
ION/QRI/QRB/QRA
ION/QRI/QRB/QRA
Contrôle de flamme pour fonctionnement permanent
ION/QRI
ION/QRI
Servomoteur avec came électronique (max.)
4 pièces
6 pièces
l
l
Servomoteur pas à pas
l
Régulation de vitesse possible
l
Régulation O2 possible
l
l
Entrée signal 4-20 mA
Option
l
Régulateur PID de température
ou de pression intégré
Option
l
Module de commande à distance (distance max.)
100 m
100 m
Contrôle d’étanchéité pour vannes gaz
l
Compteur de combustible (commutable)
l
Indication du rendement de combustion
Interface eBUS / MOD BUS
l
l
Mise en service assistée par PC
l
l
Possibilités de raccordement à des fonctions supplémentaires comme par exemple clapet gaz fumées,
dispositif d’isolement fioul etc. sur demande
(max. 10 m)
• Sonde O2 (QGO20)
ou
(max. 10 m)
• Sonde CO
• Sonde de diffusion O2
(QGO21 pour
fioul lourd)
Brûleur avec manager de combustion
numérique intégré
T P
0-10 V
4-20 mA
Valeurs de consigne
Module O2
Module CO
M
Amenée de gaz
CAN-Bus (max. 100 m)
Chambre de mélange
(Air)
Visualisiation par
PC / Touch Panel
Modbus RTU
Amenée d’air
Module de commande et d’affichage
monté sur brûleur / dans l’armoire de
commande
Variateur de fréquence
pour régulation de vitesse
Amenée de fioul
Dispositif de liaison par
SPS / DDC
Manager de combustion
W-FM 200
Module de
communication
W-FM COM
Action à distance
via réseau fixe /
internet / tél. mobile
7
Brûleurs fioul
Choix du brûleur fioul
Grandeur 30, exécution Standard
Brûleur type
Tête de combustion
Puissance kW
Puissance kg/h, fioul M/S
MS30Z/2-A
M30/2 – 190kx65
675 - 2440
60 - 217
[ mbar ]
16
14
14
12
12
10
10
8
8
Plage déb.
nominal
16
6
4
2
6
4
2
0
0
-2
[kW]
-2
[kW]
0
500
1000
1500
2000
2500
3000
Combustible
Fioul lourd S
Les débits fioul sont calculés pour un pouvoir
calorifique du fioul lourd S de 11,24 kWh/kg.
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 267.
Plage de fonctionnement selon EN 267 établie pour une
température d'air de 20 °C et une altitude de 500 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
10
Brûleur type
Tête de combustion
Puissance kW
Puissance kg/h, fioul M/S
RMS30/2-A
M30/2 – 190kx65
675 - 2440
60 - 217
Plage déb. nominal
[ mbar ]
0
500
1000
1500
2000
2500
Brûleur type
Exéc.
DIN-CERTCO
Référence
MS30Z/2-A
–
–
212 303 02
RMS30/2-A
ZM
–
212 305 02
3000
Choix du brûleur fioul
Grandeur 40, exécution Standard
0
18
16
14
12
10
8
6
4
2
0
-2
[kW]
1000
1500
Brûleur type
Tête de combustion
Puissance kW
Puiss. kg/h, fioul M/S
2000
2500
3000
3500
4000
RMS40/2-A
M40/2 – 217kx75
1010 - 3690
90 - 328
[ mbar ]
18
16
14
12
10
8
6
4
2
0
-2
[kW]
Brûleur type
Tête de combustion
Puissance kW
Puiss. kg/h, fioul M/S
RMS40/1-B
M30/2 – 190kx65
785 - 2920
70 - 260
Plage déb. nominal
b
MS40Z/1-B b
M30/2 – 175x50
1010 - 2980
90 - 265
0
500
1000
1500
2000
2500
3000
3500
Brûleur type
Exéc.
DIN-CERTCO
Référence
MS40Z/1-B
–
–
212 402 00
RMS40/1-B
ZM
–
212 404 00
RMS40/2-A
ZM
–
212 405 02
4000
Plage déb. nominal
[ mbar ]
500
a
Plage déb.
nominal
18
16
14
12
10
8
6
4
2
0
-2
[kW]
a MS40Z/1-B
M30/2 – 200x50
1010 - 2560
90 - 228
Brûleur type
Tête de combustion
Puissance kW
Puiss. kg/h, fioul M/S
Plage déb.
nominal
[ mbar ]
0
500
1000
1500
2000
2500
3000
3500
4000
Combustible
Fioul lourd S
Les débits fioul sont calculés pour un pouvoir
calorifique du fioul lourd S de 11,24 kWh/kg.
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 267.
Plage de fonctionnement selon EN 267 établie pour une
température d'air de 20 °C et une altitude de 500 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
11
Choix du brûleur fioul
Grandeur 50, exécution Standard
0
1000
2000
3000
a
Brûleur type
Tête de combustion
Puissance kW
Puissance kg/h, fioul EL
fioul M/S
[ mbar ]
a
Plage déb.
nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
0
1000
2000
4000
RL50/2-A
M50/2 – 290x185
1130 - 6170
95 - 518
–
5000
6000
RMS50/2-A b
M50/2 – 290x185
1460 - 6170
–
130 - 549
a
0
1000
RMS50/1-B b
M40/2 – 217kx75
1125 - 3810
–
100 - 339
b
Plage déb.
nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
RL50/1-B
M40/2 – 217kx75
715 - 3810
60 - 320
–
2000
3000
4000
5000
Brûleur type
Exéc.
DIN-CERTCO
Référence
L50T/2-A
-
5G607/11
211 509 02
RL50/1-B
ZM
5G790/07
211 504 00
RMS50/1-B
ZM
–
212 504 00
RL50/2-A
ZM
5G790/07
211 505 02
RMS50/2-A
ZM
–
212 505 02
6000
b
3000
4000
5000
6000
Combustibles
Fioul domestique EL
Fioul lourd S
Les débits fioul sont calculés pour un pouvoir
calorifique de 11,91 kWh/kg pour le fioul domestique
EL resp. 11,24 kWh/kg pour le fioul lourd S.
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 267.
Plage de fonctionnement selon EN 267 établie pour une
température d'air de 20 °C et une altitude de 500 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
12
a
Brûleur type
Tête de combustion
Puissance kW
Puissance kg/h, fioul EL
fioul M/S
[ mbar ]
Plage déb.
nominal
L50T/2-A
M50/1– 185x50
1010 - 4765
85 - 400
Plage déb.
nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
Brûleur type
Tête de combustion
Puissance kW
Puissance kg/h, fioul EL
Plage déb. nominal
[ mbar ]
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
Choix du brûleur fioul
Grandeurs 60 et 70, exécution Standard
0
RMS60/2-A
M60/2-345-230
1800 - 7265
–
160 - 646
1000
2000
3000
Brûleur type
Tête de combustion
Puissance kW
Puissance kg/h fioul EL
fioul S
4000
5000
RL70/2-A
M70/1a-425-290
1905 - 10900
160 - 915
–
6000
7000
RMS70/2-A
M70/1a-425-290
2025 - 10900
–
180 - 970
Plage déb. nominal
[ mbar ]
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
RL60/2-A
M60/2-345-230
1310 - 7265
110 - 610
–
0
2000
4000
6000
8000
[ mbar ]
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
Brûleur type
Tête de combustion
Puissance kW
Puissance kg/h fioul EL
fioul S
RL70/1-A
M70/1a-425-290
1905 - 8750
160 - 735
–
RMS70/1-A
M70/1a-425-290
2025 - 8750
–
180 - 778
Plage déb. nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
Brûleur type
Tête de combustion
Puissance kW
Puissance kg/h fioul EL
fioul S
Plage déb. nominal
[ mbar ]
0
2000
4000
6000
8000
10000
Brûleur type
Exéc.
DIN-CERTCO
Référence
RL60/2-A
ZM
5G587/10
211 605 02
RMS60/2-A
ZM
–
212 605 02
RL70/1-A
ZM
5G588/10
211 704 02
RMS70/1-A
ZM
–
212 704 02
RL70/2-A
ZM
5G589/10
211 705 02
RMS70/2-A
ZM
–
212 705 02
10000
Combustibles
Fioul domestique EL
Fioul lourd S
Les débits fioul sont calculés pour un pouvoir
calorifique de 11,91 kWh/kg pour le fioul domestique
EL resp. 11,24 kWh/kg pour le fioul lourd S.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 267.
Plage de fonctionnement selon EN 267 établie pour une
température d'air de 20 °C et une altitude de 500 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
13
Livraison/Exécutions spéciales - Brûleurs fioul
Grandeurs 30 à 70, exécution Standard
Livraison
MS30
MS40
RMS30 RMS40 RMS50 RMS60 RMS70
RL50
RL60
RL70
●
●
●
●
●
●
●
●
●
●
●
–
–
–
–
●
●
●
●
●
Manager de combustion W-FM100
–
–
●
●
●
●
Pressostat d’air
–
–
–
–
–
●
Pressostat fioul sur retour
●
●
●
●
●
●
●
●
●
●
●
Pressostat fioul sur départ
–
–
–
–
–
●
●
–
–
–
–
Viroles réglables dans la chambre de mélange
●
–
–
–
–
–
–
–
–
–
–
Viroles mobiles dans la chambre de mélange
–
–
●
●
●
●
●
–
●
●
●
Pompe fioul, montée
●
●
●
●
●
–
–
●
●
●
●
Réchauffeur fioul, monté
●
●
●
●
●
–
–
–
–
–
–
Flexibles
●
●
●
●
●
●
●
●
●
●
●
3 vannes électromagnétiques fioul, 1 vanne de sécurité,
ligne de gicleur à 3 allures sans obturateur
–
–
–
–
–
–
–
●
–
–
–
1 vanne magnétique sur départ et retour, ligne de gicleur
avec obturateur (électro-aimant sur RL et RMS,
bille à commande hydraulique sur MS)
●
●
●
●
●
–
–
–
●
●
●
–
1 vanne magnétique sur départ et retour, vanne magnétique Bypass,
ligne de gicleur avec obturateur (électro-aimant)
–
–
–
–
–
●
●
–
–
–
Exécution verticale
●
●
●
●
●
●
●
●
●
●
●
Ligne réchauffée
●
●
●
●
●
●
●
–
–
–
–
RL70
Exécutions spéciales
MS30
MS40
L50
RL50
RL60
Bride d’aspiration pour raccordement gaine d’air
○
○
○
○
○
○
○
○
○
○
○
Flexibles inox réchauffés
○
○
○
○
○
○
○
–
–
–
–
RMS30 RMS40 RMS50 RMS60 RMS70
Accouplement électromagnétique
–
–
○
○
○
–
–
○
○
○
○
Rallonge tête de combustion
○
○
○
○
○
○
○
○
○
○
○
Réchauffeur fluide avec rampe
○
○
○
○
○
○
○
–
–
–
–
Régulation de vitesse
–
–
○
○
○
○
○
○
○
○
○
Régulation O2
–
–
○
○
○
○
○
○
○
○
○
W-FM séparé pour incorporation dans une armoire
–
–
○
○
○
○
○
○
○
○
○
Interface Bus
–
–
○
○
○
○
○
○
○
○
○
Exécution TRD 24H/72H
○
○
○
○
○
○
○
○
○
○
○
ABE en différentes langues
○
○
○
○
○
○
○
○
○
○
○
●
○
Livraison
Exécution spéciale
Des exécutions spéciales complémentaires sont disponibles dans le tarif ou sur demande.
14
L50
Carcasse brûleur, bride à charnière, capot brûleur, moteur brûleur
Weishaupt, volute d’air, turbine, tête de combustion, allumeur
électronique, câble et électrodes d’allumage, ligne de gicleur avec
gicleurs fioul, manager de combustion avec module de commande,
détection de flamme, servomoteurs, joint de bride, bride à charnière
avec fin de course, vis de fixation
●
Caractéristiques techniques - Brûleurs fioul
Grandeurs 30 et 40, exécution Standard
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Type
kW
A
A
1/min
Turbine
RMS30/2-A
W-D112/140-2/4K5
4,5
9,1
16
2900
W-D112/140-2/4K5
4,5
9,1
16
2900
bleu / 268 x 104
bleu / 268 x 104
Manager de combustion
Type
LAL2.25
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
Type
Type
Type
1055/80
–
–
SQM45
SQM45
SQM45
Pompe montée
Type
E7
TA3
Réchauffeur fioul
Type
EV2D
270
13,2
EV2D
270
13,2
Type
Type
Type
Type
121 K 2423
122 K 9321
321 H 2322
121 G 2320
–
–
321 H 2322
121 G 2320
–
DSA 46 F001
–
DSA 46 F001
20/1000
20/1300
20/1000
20/1300
135
140
Servomoteur
Couleur / ø
MS30Z/2-A
Air
Combustible
Chambre de mélange
Débit fioul kg/h
Puissance kW
Vannes magnétiques
230V 1/8”
230V 1/8”
115V 3/8” (départ)
115V 3/8” (retour)
19 W
19 W
20 W
20 W
Pressostat fioul
1 – 10 bar (retour fioul dom. EL - 5 bar) Type
1 – 10 bar (retour fioul lourd S - 7 bar) Type
Flexibles
(brûleurs MS, RMS et RGMS, flexibles métalliques)
DN, longueur
Poids brûleur
env. kg
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Type
kW
A
A
1/min
RMS40/1-B
RMS40/2-A
W-D112/170-2/5K5
5,5
13
20
2930
W-D112/170-2/7K0
7
15
25
2900
bleu / 295 x 104
bleu / 295 x 104
bleu / 295 x 104
Manager de combustion
Type
LAL2.25
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
W-ZG02
Type
Type
Type
SQM10
–
–
SQM45
SQM45
SQM45
SQM45
SQM45
SQM45
Pompe montée
Type
E7
TA3
TA3
Réchauffeur fioul
Type
EV2D
270
13,2
EV2D
270
13,2
EV2D 2) 3)
270
13,2
Servomoteur
Couleur / ø
MS40Z/1-B
W-D112/170-2/5K5
5,5
13
20
2930
Air
Combustible
Chambre de mélange
Débit fioul kg/h
Puissance kW
Vannes magnétiques
230V 1/8”
19 W
230V 1/4” (vanne sécur.) 20 W
230V 1/8”
19 W
115V 3/8” (départ)
20 W
115V 3/8” (retour)
20 W
Type
Type
Type
Type
Type
121 K 2423
–
122K9321
321 H 2322
121 G 2320
–
–
–
321 H 2322
121 G 2320
–
–
–
321 H 2322
121 G 2320
Pressostat fioul
1 – 10 bar (retour fioul dom. EL - 5 bar)
1 – 10 bar (retour fioul lourd S - 7 bar)
Type
Type
–
DSA 46 F001
–
DSA 46 F001
–
DSA 46 F001
20/1000
20/1300
20/1000
20/1300
20/1000
20/1300
159
166
172
Flexibles
(brûleurs MS, RMS et RGMS, flexibles métalliques)
Poids brûleur
1)
2)
3)
DN, longueur
env. kg
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
Débit supérieur à 270 kg/h : réchauffeur fioul WEV2.2 au lieu de EV2D, Plus-value, voir Exécutions spéciales
Débit supérieur à 300 kg/h : réchauffeur fioul WEV3 au lieu de WEV2.2, Plus-value, voir Exécutions spéciales
15
Caractéristiques techniques - Brûleurs fioul
Grandeur 50, exécution Standard
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Type
kW
A
A
1/min
Turbine
RL50/2-A
W-D132/170-2/9K0
9
18
35
2920
W-D132/210-2/14K0
14
28
50
2920
bleu / 345 x 104,5
bleu / 345 x 104,5
bleu / 345 x 104,5
Type
W-FM100
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
W-ZG02
Type
Type
Type
SQM45
–
–
SQM45
SQM45
SQM45
SQM45
SQM45
SQM45
Pompe montée
Type
TA2C
TA4C
T2C
Réchauffeur fioul
Type
–
–
–
–
–
–
–
–
–
Type
Type
Type
Type
121 K 2423 (3 pièces)
121 K 6220
–
–
–
–
321 H 2322
121 G 2320
–
–
321 H 2322
121 G 2320
–
–
DSA 46 F001
–
DSA 46 F001
–
20/1300 (2 pièces)
25/1300 (2 pièces)
25/1300 (2 pièces)
200
208
210
Air
Combustible
Chambre de mélange
Débit fioul kg/h
Puissance kW
Vannes magnétiques
230V 1/8”
230V 1/4” (vanne séc.)
115V 3/8” (départ)
115V 3/8” (retour)
19 W
20 W
20 W
20 W
Pressostat fioul
1 – 10 bar (retour fioul dom. EL - 5 bar) Type
1 – 10 bar (retour fioul lourd S - 7 bar) Type
Flexibles
DN, longueur
Poids brûleur
env. kg
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Type
kW
A
A
1/min
Turbine
Couleur / ø
Manager de combustion
Type
Allumeur électronique
Servomoteur
Air
Combustible
Chambre de mélange
RMS50/1-B
RMS50/2-A
W-D132/170-2/9K0
9
18
35
2920
W-D132/210-2/14K0
14
28
50
2920
bleu / 345 x 104,5
bleu / 345 x 104,5
W-FM100
W-FM100
Type
W-ZG02
W-ZG02
Type
Type
Type
SQM45
SQM45
SQM45
SQM45
SQM45
SQM45
Pompe montée
Type
TA4C
T2C
Réchauffeur fioul
Type
WEV2.2/01 2)
300
13,8
WEV3/01
500
22,4
Type
Type
321 H 2322
121 G 2320
321 H 2322
121 G 2320
Type
Type
–
DSA 46 F001
–
DSA 46 F001
25/1150
25/1500
25/1150
25/1500
248
250
Débit fioul kg/h
Puissance kW
Vannes magnétiques
115V 3/8” (départ)
115V 3/8” (retour)
20 W
20 W
Pressostat fioul
1 – 10 bar (retour fioul dom. EL - 5 bar)
1 – 10 bar (retour fioul lourd S - 7 bar)
Flexibles
(brûleurs MS, RMS et RGMS, flexibles métalliques)
Poids brûleur
1)
2)
16
RL50/1-B
W-D132/210-2/14K0
14
28
50
2920
Manager de combustion
Servomoteur
Couleur / ø
L50T/2-A
DN, longueur
env. kg
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
Débit supérieur à 300 kg/h : réchauffeur fioul WEV3 au lieu de WEV2.2, Plus-value, voir Exécutions spéciales
Caractéristiques techniques - Brûleurs fioul
Grandeurs 60 et 70, exécution Standard
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Type
kW
A
A
1/min
RMS60/2-A
W-D132/210-2/14K0
14
28
50
2920
W-D132/210-2/14K0
14
28
50
2920
bleu / 515 x 120
bleu / 515 x 120
Manager de combustion
Type
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
Type
Type
Type
SQM48
SQM45
SQM45
SQM48
SQM45
SQM45
Servomoteur
Couleur / ø
RL60/2-A
Air
Combustible
Chambre de mélange
Pompe montée
Type
T2C
–
Vannes magnétiques
115V 3/8” (départ)
20 W
115V 3/8” (retour)
20 W
230V 3/8” (Bypass) 19 W
Type
Type
Type
321 H 2322
121 G 2320
–
321 H 2322
121 G 2320
322 H 7306
Pressostat fioul
3 – 25 bar (départ -18 bar)
1 – 10 bar (retour fioul dom. EL-5 bar)
1 – 10 bar (retour fioul lourd S-7 bar)
Type
Type
Type
–
DSA 46 F 001
–
DSA 58 F 001
–
DSA 46 F 001
25/1300 (2 pièces)
–
16/1150
16/1500
250
210 2)
Flexibles
(brûleurs RMS et RGMS, flexibles métalliques)
DN, longueur
Poids brûleur
env. kg
Caractéristiques techniques
RL70/1-A
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Type
kW
A
A
1/min
RMS70/1-A
RMS70/2-A
14
26
50
2940
22
43
63
2940
14
26
50
2940
22
43
63
2940
vert / 530 x 120
bleu / 590 x 160
vert / 530 x 120
bleu / 590 x 160
Manager de combustion
Type
W-FM100
W-FM100
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
W-ZG02
W-ZG02
Type
Type
Type
SQM48
SQM45
SQM45
SQM48
SQM45
SQM45
SQM48
SQM45
SQM45
SQM48
SQM45
SQM45
Type
Type
T2C (< 600 kg/h)
T3C (> 600 kg/h)
T2C (< 600 kg/h)
T3C (> 600 kg/h)
–
–
–
–
Servomoteur
Couleur / ø
RL70/2-A
W-D160/215-2/14K0 W-D160/240-2/22K0 W-D160/215-2/14K0 W-D160/240-2/22K0
Air
Combustible
Chambre de mélange
Pompe montée
Vannes magnétiques
115V 1/2” (départ)
20 W
115V 1/2” (retour)
20 W
230V 3/8” (Bypass) 19 W
Type
Type
Type
321 H 2522
121 G 2520
–
321 H 2522
121 G 2520
–
321 H 2522
121 G 2520
322 H 7306
321 H 2522
121 G 2520
322 H 7306
Pressostat fioul
3 – 25 bar (départ-18 bar)
1 – 10 bar (retour fioul dom. EL-5 bar)
1 – 10 bar (retour fioul lourd S-7 bar)
Type
Type
Type
–
DSA 46 F 001
–
–
DSA 46 F 001
–
DSA 58 F 001
–
DSA 46 F 001
DSA 58 F 001
–
DSA 46 F 001
25/1300 (2 pièces)
–
25/1300 (2 pièces)
–
20/1150
20/1500
20/1150
20/1500
350
350
310 2)
310 2)
Flexibles
(brûleurs RMS et RGMS, flexibles métalliques)
Poids brûleur
1)
2)
DN, longueur
env. kg
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
Poids sans station de pompage et de réchauffage
17
Brûleurs gaz
Choix du brûleur gaz
Grandeurs 50 à 60, exécution NR
0
[ mbar ]
500
1000
1500
2000
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
2500
3000
3500
4000
4500
G60/2-A, exéc. ZM-NR
G60/2-NR 345x230
800 - 6100
800 - 6100
Plage déb. nominal
[ mbar ]
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
G50/1-B, exéc. ZM-NR
G40/2-NR 217x75
550 - 4000
550 - 4000
0
1000
2000
3000
4000
5000
6000
7000
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676.
Plage de fonctionnement selon EN 676 établie pour une
température d'air de 20 °C et une altitude de 500 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
20
0
G50/2-A, exéc. ZM-NR
G50/2-NR 290x185
600 - 5400
800 - 5400
1000
2000
3000
4000
5000
6000
Brûleur type
Exéc.
CE-PIN
Rampes
Référence
G50/1-B
ZM-NR
CE-0085-AQ 0721
R 1 1/2”
R 2”
217 504 13
217 504 15
DN 65
DN 80
DN 100
DN 125
217 504 42
217 504 52
217 504 62
217 504 72
R 1 1/2”
R 2”
217 505 13
217 505 15
DN 65
DN 80
DN 100
DN 125
DN 150
217 505 42
217 505 52
217 505 62
217 505 72
217 505 82
DN 65
DN 80
DN 100
DN 125
DN 150
217 605 42
217 605 52
217 605 62
217 605 72
217 605 82
G50/2-A
Combustibles
Gaz nat. E, LL
GPL F
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Plage déb. nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Plage déb. nominal
[ mbar ]
G60/2-A
ZM-NR
ZM-NR
CE-0085-AQ 0721
CE-0085-AQ 0722
Choix du brûleur gaz
Grandeur 70, exécution NR
0
[ mbar ]
1000
2000
3000
Brûleur type
Tête de combustion
Puissance kWGaz nat. E, LL
GPL F
4000
5000
6000
7000
8000
G70/4-A, exéc. ZM-NR *
G70/3-NR 325x110
1000 - 11700
1400 - 11700
Plage déb. nominal
[ mbar ]
24
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
G70/1-B, exéc. ZM-NR
G60/2-NR 345x230
800 - 7400
800 - 7400
0
2000
4000
6000
8000
10000
12000
24
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
Brûleur type
Tête de combustion
Puissance kWGaz nat. E, LL
GPL F
G70/3-A, exéc. ZM-NR
G70/3-NR 325x110
1000 - 10700
1400 - 10700
Plage déb. nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
Brûleur type
Tête de combustion
Puissance kWGaz nat. E, LL
GPL F
Plage déb. nominal
[ mbar ]
0
2000
4000
6000
8000
10000
Brûleur type
Exéc.
CE-PIN
Rampes
Référence
G70/1-B
ZM-NR
CE-0085-AQ 0723
DN 65
DN 80
DN 100
DN 125
DN 150
217 704 42
217 704 52
217 704 62
217 704 72
217 704 82
G70/3-A
ZM-NR
CE-0085-AQ 0723
DN 65
DN 80
DN 100
DN 125
DN 150
217 714 14
217 714 15
217 714 16
217 714 17
217 714 18
G70/4-A *
ZM-NR
CE-0085-AQ 0723
DN 65
DN 80
DN 100
DN 125
DN 150
217 734 14
217 734 15
217 734 16
217 734 17
217 734 18
12000
* de série avec W-FM 200 et régulation de vitesse
Combustibles
Gaz nat. E, LL
GPL F
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676.
Plage de fonctionnement selon EN 676 établie pour une
température d'air de 20 °C et une altitude de 0 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
21
Choix du diamètre nominal des rampes gaz
Brûleurs gaz - Grandeur 50, exécution NR
Type 50/1-B, exécution NR
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Type 50/2-A, exécution NR
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125 150
Diamètre nominal du clapet gaz
80 80 80 80 80 80 80
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125 150
Diamètre nominal du clapet gaz
80 80 80 80 80 80 80
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
1900 135 49 27 19 14 13
71 24 15 12 10 9
2200 180 65 36 24 18 16
95 33 20 16 13 13
2500 232 83 45 31 23 20
123 42 26 21 17 16
2800
- 103 56 38 28 24
- 53 32 25 21 20
3200
- 135 73 49 36 31
- 69 42 33 28 26
3600
- 169 91 60 44 39
- 87 52 42 35 33
4000
- 208 111 74 53 47
- 107 65 52 43 40
Gaz nat. E (N) PCI = 10,35 kWh/mn3;
2300 210 84 52 40 33 31
2800
- 113 66 47 38 34
3300
- 147 82 56 42 38
3800
- 193 105 71 53 47
4300
- 247 135 92 68 61
4800
- 167 113 84 74
5400
- 208 140 103 91
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
1900 194 69 37 25 18 16
102 34 20 16 13 12
2200 259 92 49 33 24 21
137 46 27 22 18 17
2500
- 118 63 42 30 26
- 59 35 28 23 22
2800
- 147 78 51 37 32
- 74 44 35 28 27
3200
- 191 101 66 48 42
- 97 58 46 37 35
3600
- 241 127 83 59 51
- 123 72 57 47 44
4000
- 297 156 102 72 63
- 89 71 58 54
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641;
2300
- 120 74 56 46 43 41
2800
- 162 93 67 52 48 46
3300
- 212 116 79 59 53 50
3800
- 275 148 99 72 64 60
4300
- 187 124 90 79 74
4800
- 229 151 108 95 89
5400
- 284 185 131 114 106
-
GPL (F)* PCI = 25,89 kWh/mn3;
1900
59 23 14 11 9
2200
78 30 18 14 11
2500 100 39 23 17 14
2800 124 47 28 20 16
3200 162 62 36 26 21
3600 204 77 45 33 26
4000 251 94 55 39 31
d = 1,555; Wp = 20,762 kWh/mn3
8
31 12 8 7 6
10
41 16 10 9 8
13
53 20 13 11 10
15
67 25 17 14 12
19
88 33 22 19 16
24
111 42 28 24 21
28
136 52 34 29 25
6
7
10
12
16
20
24
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
GPL (F)* PCI = 25,89 kWh/mn3;
2300
86 35 22 17 14
2800 129 52 33 25 21
3300 179 72 45 35 29
3800 237 96 60 46 38
4300
- 121 76 58 48
4800
- 150 93 71 59
5400
- 188 116 88 73
d = 0,606; Wp = 13,295 kWh/mn3
30 118 49 35 31 28 27
33
- 63 42 35 31 30
36
- 78 49 40 34 33
44
- 101 63 51 43 41
57
- 130 81 66 56 53
70
- 101 82 69 66
85
- 125 101 85 81
27
29
32
40
52
65
79
Wp = 11,029 kWh/mn3
71 50 44 40 38
90 59 50 44 42
112 70 57 49 46
- 88 71 59 56
- 110 89 74 70
- 134 107 89 84
- 130 107 101
38
42
45
55
68
82
98
d = 1,555; Wp = 20,762 kWh/mn3
13 13
47 19 13 11 10
20 19
71 30 21 19 17
27 27 100 42 31 27 24
36 35 133 57 41 36 33
45 44
- 72 52 46 42
55 53
- 90 64 57 52
68 66
- 112 81 71 64
10
16
24
32
41
50
63
10
16
24
32
40
50
62
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
22
Choix du diamètre nominal des rampes gaz
Brûleurs gaz - Grandeur 60, exécution NR
Type 60/2-A, exécution NR
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
3400 142 72 44 30 25 23
68 37 28 21 20 19
3700 169 86 54 36 31 28
82 45 34 27 25 24
4100
207 106 66 45 38 35
102 57 43 34 31 30
4500 250 127 80 54 46 42
123 69 52 41 38 37
4900 295 150 94 63 54 49
145 81 62 49 45 44
5300
- 174 109 73 62 56
169 94 72 56 52 50
5700
- 200 124 83 70 64
194 108 82 64 59 57
6100
- 227 140 93 78 71
- 122 92 71 66 64
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
3400 199 98 58 37 30 27
94 49 35 26 23 23
3700 238 117 71 45 37 34
113 60 44 33 30 29
4100 293 145 88 57 47 42
140 75 55 42 38 37
4500
- 175 106 68 57 51
169 91 67 51 46 45
4900
- 207 125 81 67 60
- 108 80 60 55 53
5300
- 241 145 93 77 69
- 125 92 70 64 61
5700
- 277 166 106 87 78
- 144 105 79 72 70
6100
- 188 119 98 87
- 119 89 81 78
GPL (F)* PCI = 25,89 kWh/mn3;
3400
68 39 28 22 20
3700
81 47 34 27 24
4100
99 58 41 33 30
4500
119 69 49 39 36
4900 141 81 58 45 41
5300 164 94 67 52 48
5700 188 107 76 59 54
6100
214 122 86 67 60
d = 1,555;
20
23
29
34
40
45
51
58
Wp = 20,762 kWh/mn3
36 24 20 17 17
44 29 24 21 20
54 36 30 27 26
66 43 37 32 31
77 51 43 38 36
90 60 50 44 42
104 68 57 50 48
118 77 65 56 54
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
16
20
25
30
36
41
47
53
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
23
Choix du diamètre nominal des rampes gaz
Brûleurs gaz - Grandeur 70, exécution NR
Type 70/1-B, exécution NR
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Type 70/3-A, exécution NR
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
3900 189 97 62 42 36 33
93 53 41 32 30 29
4400 239 122 77 52 44 41
118 66 50 40 37 36
4900 295 150 93 63 53 49
145 81 61 48 44 43
5400
- 180 112 75 63 57
175 97 73 57 53 51
5900
- 213 132 87 73 67
- 115 86 67 62 60
6400
- 249 153 101 85 77
- 134 101 78 72 70
6900
- 288 177 116 97 88
- 154 116 90 82 80
7400
- 202 132 110 100
- 177 132 102 94 91
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
3900 268 134 82 54 46 41
130 71 53 41 37 36
4400
- 170 104 68 57 52
164 90 67 51 47 46
4900
- 209 127 83 69 63
- 110 82 63 58 56
5400
- 253 153 100 83 75
- 133 99 76 69 67
5900
- 182 117 97 88
- 158 117 89 82 79
6400
- 212 137 113 102
- 185 137 104 95 92
6900
- 245 157 129 116
- 158 119 109 105
7400
- 280 179 147 132
- 180 136 124 120
3
GPL (F)* PCI = 25,89 kWh/mn ;
3900
82 45 30 22 20
4400 105 57 39 29 25
4900 130 71 48 35 31
5400 158 86 58 42 38
5900 188 101 68 50 44
6400 220 118 79 58 51
6900 254 136 90 66 58
7400 291 155 103 74 65
d = 1,555;
18
24
30
35
41
48
54
61
3
Wp = 20,762 kWh/mn
41 25 20 16 15
54 33 26 22 21
67 41 33 28 26
82 50 40 34 32
97 60 48 40 38
114 69 56 47 44
132 80 64 53 50
150 91 73 60 57
15
20
26
31
37
43
49
56
Type 70/4-A, exécution NR
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
6500 219 119 66 49 41
99 65 42 35 33
7000 253 138 76 56 47
115 75 48 41 38
7500 290 158 87 64 53
132 86 55 47 44
8000
- 179 98 72 60
150 98 63 53 50
9000
- 226 123 90 75
190 124 79 67 63
10000
- 278 151 111 92
- 153 97 82 77
11000
- 182 133 110
- 184 117 99 93
11700
- 205 150 124
- 133 112 105
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
6500
- 170 93 68 56
142 93 59 50 46
7000
- 197 107 78 65
165 107 68 57 53
7500
- 226 122 89 74
189 123 78 66 61
8000
- 256 138 101 83
- 140 88 74 69
9000
- 174 127 104
- 176 111 94 87
10000
- 214 155 128
- 137 115 107
11000
- 258 187 154
- 165 139 130
11700
- 291 211 173
- 187 157 146
GPL (F)* PCI = 25,89 kWh/mn3; d = 1,555; Wp = 20,762 kWh/mn3
6500
96 56 34 27 24
46 32 23 20 19
7000
110 63 37 29 26
52 36 25 22 21
7500 125 71 42 32 28
59 40 27 24 23
8000 141 80 46 36 31
66 45 30 26 25
9000 177 99 57 44 37
83 56 38 33 31
10000 218 122 70 53 46
102 69 46 40 38
11000 264 148 85 65 55
124 84 57 49 47
11700 299 167 96 74 63
142 96 65 57 54
24
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
5300 146 80 45 33 28
66 43 28 24 22
6000 187 102 57 42 35
85 56 36 30 28
7000 253 138 76 56 47
115 75 48 41 38
8000
- 179 98 72 60
150 98 63 53 50
9000
- 226 123 90 75
190 124 79 67 63
10000
- 278 151 111 92
- 153 97 82 77
10700
- 172 126 105
- 175 111 94 88
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
5300 210 115 63 46 39
95 62 40 33 31
6000 269 146 79 58 49
122 79 50 42 40
7000
- 197 107 78 65
165 107 68 57 53
8000
- 256 138 101 83
- 140 88 74 69
9000
- 174 127 104
- 176 111 94 87
10000
- 214 155 128
- 137 115 107
10700
- 244 177 146
- 156 132 123
GPL (F)* PCI = 25,89 kWh/mn3; d = 1,555; Wp = 20,762 kWh/mn3
5300
69 42 27 23 20
35 25 19 17 16
6000
84 49 31 25 22
41 29 21 18 18
7000
110 63 37 29 26
52 36 25 22 21
8000 141 80 46 36 31
66 45 30 26 25
9000 177 99 57 44 37
83 56 38 33 31
10000 218 122 70 53 46
102 69 46 40 38
10700 250 140 80 61 52
117 80 54 46 44
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
Livraison/Exécutions spéciales - Brûleurs gaz
Grandeurs 50 à 70, exécution NR
Livraison
G50
G60
Carcasse brûleur, bride à charnière, capot brûleur, moteur brûleur Weishaupt,
volute d’air, tête de combustion, allumeur électronique, câble et
électrodes d’allumage, manager de combustion avec module de
commande, détection de flamme, servomoteurs, joint de bride,
bride à charnière avec fin de course, vis de fixation
G70 / 70/4
●
●
●
Manager de combustion W-FM100
●
●
●
–
Manager de combustion W-FM200
–
–
–
●
●
Vanne magnétique double pour gaz, classe A
●
●
●
●
Clapet gaz
●
●
●
●
Vanne magnétique d’allumage (groupe A)
●
●
●
●
Pressostat d’air
●
●
●
●
Pressostat gaz (min.)
●
●
●
●
Chambre de mélange à géométrie variable
●
●
●
●
Servomoteur pour réglage air/combustible avec W-FM100
Servomoteur pour volet d’air
●
●
●
●
Servomoteur pour clapet gaz
●
●
●
●
Servomoteur pour virole
●
●
●
●
Exécutions spéciales
G50
G60
Exécution verticale
○
○
G70 / 70/4
○
○
Bride d’aspiration pour raccordement gaine d’air
○
○
○
○
Vanne magnétique pour test pressostat d’air
lors de la ventilation permanente ou post-ventilation
○
○
○
○
Rallonge tête de combustion
○
○
○
○
Régulateur de charge pour W-FM100
○
○
○
–
Régulation de vitesse
○
○
○
●
Régulation O2
○
○
○
○
W-FM séparé pour incorporation dans une armoire
○
○
○
○
Interface Bus
○
○
○
○
Pressostat gaz max.
○
○
○
○
ABE en différentes langues
○
○
○
○
Clapet gaz et DMV déportés
○
○
○
○
●
○
Livraison
Exécution spéciale
Des exécutions spéciales complémentaires sont disponibles dans le tarif ou sur demande.
25
Caractéristiques techniques - Brûleurs gaz
Grandeurs 50 à 70, exécution NR
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Type
kW
A
A
1/min
G50/2-A
G60/2-A
W-D132/210-2/14K0
14
28
50
2920
W-D132/210-2/14K0
14
28
50
2920
bleu / 345 x 100
bleu / 345 x 100
bleu / 515 x 120
Manager de combustion
Type
W-FM100
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
W-ZG02
Type
Type
Type
SQM45
SQM45
SQM45
SQM45
SQM45
SQM45
SQM48
SQM45
SQM45
Servomoteur
Couleur / ø
G50/1-B
W-D132/170-2/9K0
9
18
35
2920
Air
Chambre de mélange
Combustible
Poids brûleur
env. kg
185
Poids rampes (DMV)
R/DN
env. kg
1 1/2
13
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 380 V (400V)
Protection moteur (démarrage VΔ)
Vitesse de rotation (50/55 Hz)
Variateur de fréquence avec résistance frein
Turbine
Type
Couleur / ø
Manager de combustion
Type
Allumeur électronique
Servomoteur
Type
kW
A
A
1/min
Air
Chambre de mélange
Combustible
185
2
24
65
23
275
100
39
125
37
150
48
G70/1-B
G70/3-A
G70/4-A
W-D160/215-2/14K0
18
38
63
2940
W-D160/240-2/22K0
22
43
63
2940
W-D160/240-2/28K0
28
53
*
3220
FC301 P22K IP20
–
–
bleu / 590 x 160
bleu / 590 x160
bleu / 590 x 160
W-FM100
W-FM100
W-FM200
Type
W-ZG02
W-ZG02
W-ZG02
Type
Type
Type
SQM48
SQM45
SQM45
SQM48
SQM48
SQM45
SQM48
SQM48
SQM45
Poids brûleur
env. kg
390
Poids rampes (DMV)
R/DN
env. kg
1 1/2
13
420
2
24
65
23
1)
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
* uniquement avec variateur de fréquence 55 Hz.
26
80
31
80
31
420
100
39
125
37
150
48
Choix du brûleur gaz
Grandeurs 50 et 70, exécution 1LN
G50/1-B, exéc. ZM-1LN
G40/1LN 217x35
500 - 3400
500 - 3400
[ mbar ]
24
20
20
16
16
12
12
Plage déb.
nominal
24
8
4
0
-4
[kW]
0
[ mbar ]
500
1000
1500
Brûleur type
Tête de combustion
Puissance kWGaz nat. E, LL
GPL F
8
4
0
2000
2500
3000
3500
G70/1-B, exéc. ZM-1LN
G60/2-1LN 300x75
800 - 7300
1000 - 7300
-4
[kW]
20
Plage déb. nominal
24
20
12
8
4
0
-4
[kW]
0
1000
2000
3000
0
[ mbar ]
24
16
Brûleur type
Tête de combustion
Puissance kWGaz nat. E, LL
GPL F
1000
2000
12
8
4
0
5000
6000
7000
Puissance avec tête de combustion
ouverte fermée
Gaz nat. E, LL
GPL F
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676.
8000
-4
[kW]
3000
Brûleur type
Tête de combustion
Puissance kWGaz nat. E, LL
GPL F
16
4000
G50/2-A, exéc. ZM-1LN
G50/1LN 260x40
600 - 4900
800 - 4900
Plage déb.
nominal
Brûleur type
Tête de combustion
Puissance kWGaz nat. E, LL
GPL F
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
5000
G70/2-A, exéc. ZM-1LN
G70/2-1LN 365x85
1000 - 10000
1400 - 10000
0
2000
4000
Brûleur type
Exéc.
CE-PIN
Rampes
Référence
G50/1-B
ZM-1LN CE-0085AQ 0721
R 1 1/2”
R 2”
217 504 16
217 504 17
DN 65
DN 80
DN 100
DN 125
217 504 45
217 504 55
217 504 65
217 504 75
R 1 1/2”
R 2”
217 505 16
217 505 17
DN 65
DN 80
DN 100
DN 125
DN 150
217 505 45
217 505 55
217 505 65
217 505 75
217 505 85
G50/2-A
6000
ZM-1LN CE-0085AQ 0721
Plage de fonctionnement selon EN 676 établie pour
une température d'air de 20 °C et une altitude de 0 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
4000
Plage déb. nominal
[ mbar ]
8000
10000
12000
G70/1-B
ZM-1LN CE-0085AQ 0723
DN 65
DN 80
DN 100
DN 125
DN 150
217 704 45
217 704 55
217 704 65
217 704 75
217 704 85
G70/2-A
ZM-1LN CE-0085AQ 0723
DN 65
DN 80
DN 100
DN 125
DN 150
217 705 45
217 705 55
217 705 65
217 705 75
217 705 85
27
Choix du diamètre nominal des rampes gaz
Brûleurs gaz - Grandeur 50, exécution 1LN
Type 50/1-B, exécution 1LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Type 50/2-A, exécution 1LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606;
1600 104 43 27 21 18 17
58
1900 142 56 35 26 21 20
78
2200 188 73 43 32 26 24
103
2500 241 92 54 39 31 29
132
2800
- 114 67 48 38 35
3100
- 139 81 58 46 42
3400
- 167 97 70 55 50
-
Wp = 13,295 kWh/mn3
25 18 16 14 14
32 22 19 17 17
40 28 24 21 20
51 34 29 26 25
63 42 36 32 31
77 52 44 39 37
93 62 53 47 45
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
1600
147 59 36 27 23 21
81 33 23 20 18 18
1900 203 78 46 34 27 25
111 43 29 25 22 22
2200
- 101 59 42 33 30
- 55 37 31 27 26
2500
- 128 73 52 40 36
- 69 45 38 33 32
2800
- 158 89 62 48 43
- 85 55 46 40 38
3100
- 192 107 74 57 51
- 103 66 55 47 45
3400
- 229 127 88 67 60
- 123 78 65 56 53
GPL (F)* PCI = 25,89 kWh/mn3;
1600
52 27 21 18 17
1900
69 34 25 21 19
2200
90 42 30 26 23
2500
114 53 37 31 28
2800 141 65 45 38 34
3100
172 79 55 45 40
3400 207 94 66 54 48
d = 1,555; Wp = 20,762 kWh/mn3
16
31 18 15 14 14
19
41 22 18 17 16
22
53 28 22 21 20
27
67 34 28 25 24
32
84 42 34 31 29
39
103 52 41 38 36
46
124 63 50 46 43
14
16
19
24
29
35
43
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125 150
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125 150
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Gaz nat. E (N) PCI = 10,35 kWh/mn3;
2500 239 90 52 37 30 27
2800
- 113 66 48 38 34
3100
- 138 80 57 45 41
3400
- 164 94 67 53 48
3800
- 201 114 80 62 56
4200
- 240 134 92 70 63
4600
- 282 154 104 77 69
4900
- 169 113 83 73
d = 0,606; Wp = 13,295 kWh/mn3
26 130 49 32 27 24 23
33
- 63 42 35 31 30
40
- 77 51 43 38 36
46
- 91 60 51 44 42
53
- 110 71 60 52 50
59
- 129 82 68 58 56
65
- 93 76 64 61
68
- 100 81 68 64
23
30
36
42
49
55
60
63
Gaz nat. LL (N) PCI = 8,83 kWh/mn3;
2500
- 125 70 49 37 34
2800
- 157 88 62 47 43
3100
- 192 107 74 57 51
3400
- 229 127 87 66 59
3800
- 281 154 105 79 70
4200
- 183 123 91 81
4600
- 214 142 103 90
4900
- 238 156 112 98
d = 0,641; Wp = 11,029 kWh/mn3
32
- 67 43 35 30 29
40
- 85 54 45 39 37
48
- 103 66 55 47 45
56
- 123 78 64 55 53
66
- 94 77 65 62
76
- 110 89 75 71
85
- 127 102 85 80
91
- 139 111 91 86
28
37
44
52
61
70
78
84
GPL (F)* PCI = 25,89 kWh/mn3;
2500 109 48 33 27 24
2800 143 66 47 39 35
3100
178 84 60 51 46
3400 214 101 73 61 55
3800 265 124 88 74 66
4200
- 145 101 84 75
4600
- 166 113 93 82
4900
- 181 121 98 85
d = 1,555; Wp = 20,762 kWh/mn3
23 22
63 30 23 21 20
34 33
86 44 36 33 31
44 44 108 57 47 44 41
54 53 131 70 57 53 51
64 63
- 85 69 64 61
72 71
- 98 79 73 69
78 77
- 110 87 80 75
81 80
- 117 91 83 78
19
31
41
50
60
68
73
76
19
31
41
50
60
67
73
76
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
28
Choix du diamètre nominal des rampes gaz
Brûleurs gaz - Grandeur 70, exécution 1LN
Type 70/1-B, exécution 1LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Type 70/2-A, exécution 1LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
3100
74 52 40 36 34
45 38 32 31 30
3700
95 63 45 40 37
54 43 36 34 33
4300 120 77 53 46 42
66 52 41 38 38
4900 151 94 64 54 50
82 62 49 45 44
5500 186 115 77 65 59
100 76 59 54 53
6100 227 140 92 78 70
122 92 71 65 63
6700 273 168 111 93 84
146 110 85 78 76
7300
- 199 131 110 100
174 131 102 94 91
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
3100
101 68 51 45 43
60 49 41 39 38
3700
131 84 59 51 47
73 57 46 43 42
4300 167 104 70 59 54
90 69 54 50 48
4900
211 129 85 71 64
112 84 64 59 57
5500 262 159 103 85 77
138 102 78 71 69
6100
- 193 125 103 93
168 124 94 86 83
6700
- 232 150 123 111
- 150 114 104 101
7300
- 276 178 147 132
- 179 136 124 120
GPL (F)* PCI = 25,89 kWh/mn3; d = 1,555;
3100
51 42 37 35 34
3700
62 49 42 39 38
4300
76 59 49 46 44
4900
94 71 58 54 53
5500
115 86 70 65 63
6100 139 103 84 78 75
6700
167 124 100 93 89
7300 198 146 119 110 106
Wp = 20,762 kWh/mn3
38 34 32 32 31
44 39 36 35 35
53 47 43 41 41
64 56 51 49 49
78 68 61 59 59
95 82 74 71 71
113 99 88 86 85
135 117 105 102 101
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
5300 153 87 51 40 34
72 50 34 30 28
5900 188 106 62 48 41
89 61 42 36 35
6500 227 128 74 57 49
107 73 50 44 41
7100 269 151 87 67 58
128 87 59 52 49
7700
- 177 102 78 67
150 102 69 60 57
8300
- 205 118 90 77
174 118 80 70 66
8900
- 235 135 103 88
200 135 92 80 76
9500
- 267 153 116 99
- 154 104 91 86
10000
- 296 169 129 110
- 171 115 100 95
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
5300 215 119 67 51 43
100 67 44 38 36
5900 266 148 84 63 54
124 83 55 48 45
6500
- 179 101 77 65
151 101 67 58 55
7100
- 213 120 91 77
180 121 80 70 66
7700
- 250 141 106 90
- 142 94 82 77
8300
- 290 163 123 104
- 165 109 94 89
8900
- 186 140 119
- 189 125 108 102
9500
- 211 159 134
- 142 122 115
10000
- 233 175 147
- 157 135 127
GPL (F)* PCI = 25,89 kWh/mn3; d = 1,555;
5300
75 48 33 29 27
5900
92 59 41 35 32
6500
111 71 49 42 39
7100
132 84 58 49 45
7700
155 98 67 57 53
8300 179 113 77 66 60
8900 205 129 88 75 69
9500 233 146 99 84 77
10000 257 161 109 93 85
Wp = 20,762 kWh/mn3
41 31 25 23 23
50 39 31 29 28
61 47 37 35 34
73 56 44 41 40
85 66 52 48 47
99 76 60 56 54
113 87 69 64 62
128 98 78 72 70
142 109 86 80 78
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
29
Livraison/Exécutions spéciales - Brûleurs gaz
Grandeurs 50 et 70, exécution 1LN
Livraison
G50
G70
Carcasse brûleur, bride à charnière, capot brûleur, moteur brûleur
Weishaupt, volute d’air, turbine, tête de combustion, allumeur électronique,
câble et électrodes d’allumage, manager de combustion avec module
de commande, détection de flamme, servomoteurs, joint de bride
avec fin de course, vis de fixation
●
●
Manager de combustion W-FM100
●
●
Vanne magnétique double pour gaz, classe A
●
●
Clapet gaz
●
●
Allumeur électronique
●
●
Pressostat d’air
●
●
Pressostat gaz (min.)
●
●
Chambre de mélange fixe
●
●
Servomoteur pour réglage air/combustible avec W-FM100
Servomoteur pour volet d’air
Servomoteur pour clapet gaz
Exécutions spéciales
●
●
●
●
G50
G70
Exécution verticale
○
○
Bride d’aspiration pour raccordement gaine d’air
○
○
Vanne magnétique pour test pressostat d’air
lors de la ventilation permanente ou post-ventilation
○
○
Rallonge tête de combustion
○
○
Régulateur de charge pour W-FM100
○
○
Régulation de vitesse
○
○
Régulation O2
○
○
W-FM séparé pour incorporation dans une armoire
○
○
Interface Bus
○
○
Pressostat gaz max.
○
○
●
○
Livraison
Exécution spéciale
Des exécutions spéciales complémentaires sont disponibles dans le tarif ou sur demande.
30
Caractéristiques techniques - Brûleurs gaz
Grandeurs 50 et 70, exécution 1LN
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Couleur / ø
Manager de combustion
Type
Allumeur électronique
Servomoteur
Type
kW
A
A
1/min
Air
Combustible
G50/1-B
G50/2-A
G70/1-B
G70/2-A
W-D132/170-2/9K0
9
18
35
2920
W-D132/210-2/14K0
14
28
50
2920
W-D160/240-2/18K0
18
34,5
63
2950
W-D160/240-2/22K0
22
43
63
2940
bleu / 345 x 104
bleu / 345 x 104
bleu / 590 x 160
bleu / 590 x 160
W-FM100
W-FM100
W-FM100
W-FM100
Type
W-ZG02
W-ZG02
W-ZG02
W-ZG02
Type
Type
SQM45
SQM45
SQM45
SQM45
SQM48
SQM45
SQM48
SQM45
Poids brûleur
env. kg
185
Poids rampes (DMV)
R/DN
env. kg
1 1/2
13
1)
185
2
24
65
23
390
80
31
100
39
125
37
390
150
48
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
31
Choix du brûleur gaz
Grandeur 50, exécution LN
Brûleur type
Tête de combustion
Puissance kWGaz nat. E, LL
G50/1-B, exéc. ZM-LN
G40/2-3a-210 x 60
500 - 3000
[ mbar ]
24
20
20
16
16
12
12
Plage déb.
nominal
24
8
4
0
-4
[kW]
0
500
1000
1500
Brûleur type
Tête de combustion
Puissance kWGaz nat. E, LL
8
4
0
2000
2500
3000
Puissance avec tête de combustion
ouverte fermée
Gaz nat. E, LL
-4
[kW]
G50/2-A, exéc. ZM-LN
G50/2-3a-250 x 90
600 - 4500
Plage déb.
nominal
[ mbar ]
0
1000
2000
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
32
5000
Exéc.
CE-PIN
Rampes
Référence
G50/1-B
ZM-LN
CE-0085AQ 0721
R 1 1/2”
R 2”
217 504 18
217 504 19
DN 65
DN 80
DN 100
DN 125
217 504 43
217 504 53
217 504 63
217 504 73
R 1 1/2”
R 2”
217 505 18
217 505 19
DN 65
DN 80
DN 100
DN 125
DN 150
217 505 43
217 505 53
217 505 63
217 505 73
217 505 83
G50/2-A
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
4000
Brûleur type
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676.
Plage de fonctionnement selon EN 676 établie pour une
température d'air de 20 °C et une altitude de 500 m.
3000
ZM-LN
CE-0085AQ 0721
Choix du brûleur gaz
Grandeurs 60 et 70, exécution LN
Brûleur type
Tête de combustion
Puissance kWGaz nat. E, LL
G60/2-A, exéc. ZM-LN
G60/2-3a-300 x 100
625 - 5800
[ mbar ]
24
20
20
Plage déb. nominal
24
16
12
8
4
0
-4
[kW]
0
[ mbar ]
1000
2000
16
12
8
4
0
3000
Brûleur type
Tête de combustion
Puissance kWGaz nat. E, LL
Brûleur type
Tête de combustion
Puissance kWGaz nat. E, LL
4000
5000
6000
G70/2-A, exéc. ZM-LN
G70/2-3a-355 x 120
800 - 8500
-4
[kW]
G70/1-B, exéc. ZM-LN
G60/2-3a-300 x 100
700 - 7000
Plage déb. nominal
[ mbar ]
0
1000
2000
3000
4000
Plage déb. nominal
16
12
8
4
0
-4
[kW]
0
1000
2000
3000
4000
5000
6000
7000
8000
Puissance avec tête de combustion
ouverte fermée
Gaz nat. E, LL
9000
6000
7000
Brûleur type
Exéc.
CE-PIN
Rampes
G60/2-A
ZM-LN
CE-0085AQ 0722
R 2”
217 605 13
DN 65
DN 80
DN 100
DN 125
DN 150
217 605 43
217 605 53
217 605 63
217 605 73
217 605 83
24
20
5000
Référence
G70/1-B
ZM-LN
CE-0085AQ 0723
DN 65
DN 80
DN 100
DN 125
DN 150
217 704 43
217 704 53
217 704 63
217 704 73
217 704 83
G70/2-A
ZM-LN
CE-0085AQ 0723
DN 65
DN 80
DN 100
DN 125
DN 150
217 705 43
217 705 53
217 705 63
217 705 73
217 705 83
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676.
Plage de fonctionnement selon EN 676 établie pour
une température d'air de 20 °C et une altitude de 0 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
33
Choix du diamètre nominal des rampes gaz
Brûleurs gaz - Grandeur 50, exécution LN
Type 50/1-B, exécution LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Type 50/2-A, exécution LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606;
1500
96 42 29 24 21 20
55
1750
131 58 40 32 29 27
76
2000 166 70 46 37 32 30
95
2250 203 83 52 40 34 32
115
2500 246 97 59 44 36 34
137
2750
- 112 66 49 39 36
3000
- 129 74 53 42 38
-
Wp = 13,295 kWh/mn3
26 20 18 17 17
37 29 26 24 24
43 33 29 27 26
49 36 32 29 28
56 39 34 31 30
63 43 37 33 31
71 47 39 35 33
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641;
1500 139 61 42 34 30 28
81
1750
186 80 53 43 37 35
108
2000 235 96 61 47 40 38
133
2250
- 114 69 52 43 40
2500
- 133 78 57 46 42
2750
- 155 88 62 48 44
3000
- 178 99 68 52 46
-
Wp = 11,029 kWh/mn3
39 30 27 26 25
50 38 35 32 32
58 43 38 35 34
66 46 41 36 35
75 51 43 38 37
85 55 46 40 39
95 60 50 42 41
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
80 80 80 80 80 80
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
80 80 80 80 80 80
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606;
1800
48 28 21 17 15 15
26
2100
65 38 28 22 21 20
35
2400
84 49 35 28 26 25
46
2700 104 60 43 34 31 30
57
3000 127 72 51 40 36 35
69
3300
151 85 60 46 42 40
82
3700
187 104 72 55 49 47
100
4100 226 124 85 63 57 53
120
4500
- 146 98 72 64 61
-
Wp = 13,295 kWh/mn3
17 14 13 12 12
24 20 18 17 17
30 26 23 22 21
38 32 28 27 26
45 38 33 32 31
53 44 38 36 36
64 53 45 43 42
75 62 52 50 49
87 71 60 57 56
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
1800
63 34 23 17 15 15
31 19 15 12 12 11
2100
88 49 34 26 24 22
46 29 24 20 19 19
2400
116 66 46 35 32 30
62 40 33 29 27 27
2700
147 83 58 45 40 38
79 51 43 37 35 35
3000 181 102 71 54 49 47
98 63 52 45 43 42
3300 217 121 84 64 58 55
117 75 62 54 51 50
3700
150 103 78 70 66
- 92 76 65 62 61
4100
- 180 122 91 82 77
- 110 90 77 73 72
4500
- 212 143 106 94 88
- 128 105 88 84 82
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
34
Choix du diamètre nominal des rampes gaz
Brûleurs gaz - Grandeurs 60 et 70, exécution LN
Type 60/2-A, exécution LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Type 70/1-B, exécution LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606;
2900 106 56 36 25 22 20
52
3250 134 70 45 32 27 25
66
3600 163 85 54 38 33 30
81
4000 200 104 66 46 39 36
99
4400 241 124 78 54 46 42
119
4600 262 134 85 58 49 45
130
4800 285 145 91 62 53 48
140
5000
- 157 98 66 56 51
152
5200
- 168 104 70 59 54
162
Wp = 13,295 kWh/mn3
30 23 18 17 17
38 29 24 22 21
47 36 29 27 26
57 44 35 33 32
68 52 41 38 37
73 56 45 41 40
79 60 48 44 43
85 65 51 47 46
90 69 54 50 48
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
2900 147 73 44 29 24 22
69 37 27 20 18 18
3250 186 93 57 38 32 29
89 48 36 28 25 24
3600 229 115 71 47 40 36
111 61 46 35 32 31
4000 283 142 88 58 49 45
137 76 57 44 40 39
4400
- 171 105 70 58 53
166 91 68 53 49 47
4600
- 187 115 76 63 57
181 99 74 57 53 51
4800
- 203 124 82 68 62
197 108 81 62 57 55
5000
- 219 134 88 73 66
- 116 87 67 61 59
5200
- 235 142 93 77 69
- 124 92 70 64 62
Type 70/2-A, exécution LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 10 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
5100
143 82 49 39 34
69 48 33 30 28
5600 172 98 59 46 40
83 57 40 35 34
6100 203 116 68 53 46
98 67 47 41 39
6600 236 134 79 61 53
113 78 54 47 45
7100
271 153 89 69 59
130 89 61 53 51
7600
- 173 100 77 66
147 100 68 60 56
8100
- 193 109 83 71
163 110 73 64 60
8500
- 208 117 88 74
176 117 77 67 63
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
5100
201 113 65 50 43
95 64 43 37 35
5600 242 135 78 59 51
114 77 52 45 43
6100 287 160 91 69 59
135 91 61 53 50
6600
- 185 105 80 68
157 105 70 61 57
7100
- 213 120 90 77
180 120 80 69 65
7600
- 241 135 101 85
- 136 90 77 73
8100
- 271 150 112 94
- 152 99 85 80
8500
- 293 160 118 98
- 162 104 88 82
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
3600
82 52 36 30 28
44 34 27 25 24
4000 102 64 44 37 34
55 42 33 31 30
4400 122 77 52 44 41
66 50 40 37 36
4800 144 90 61 52 47
78 59 47 43 42
5200 167 104 70 59 54
90 68 53 49 48
5600 192 119 79 66 60
103 78 60 56 54
6000 218 134 88 74 67
117 87 67 62 60
6400 246 150 98 82 74
131 98 75 69 67
7000 290 175 113 94 84
152 113 86 78 76
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
3600
113 69 45 38 34
59 43 33 30 29
4000 141 86 57 47 43
74 55 42 39 38
4400 170 105 69 58 52
90 68 52 48 46
4800 202 124 81 68 61
107 80 62 57 55
5200 236 144 94 78 71
125 93 72 66 64
5600 272 165 107 89 80
144 107 82 75 72
6000
- 187 121 100 90
163 121 92 84 81
6400
- 209 133 109 98
182 133 100 92 88
7000
- 243 153 124 111
- 153 114 103 100
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
35
Livraison/Exécutions spéciales - Brûleurs gaz
Grandeurs 50 à 70, exécution LN
Livraison
G50
G60
G70
Carcasse brûleur, bride à charnière, capot brûleur, moteur brûleur
Weishaupt, volute d’air, turbine, tête de combustion, allumeur électronique,
câble et électrodes d’allumage, manager de combustion avec module
de commande, détection de flamme, servomoteurs, joint de bride,
bride à charnière avec fin de course, vis de fixation
●
●
●
Manager de combustion W-FM100
●
●
●
Vanne magnétique double pour gaz, classe A
●
●
●
Clapet gaz
●
●
●
Pressostat d’air
●
●
●
Pressostat gaz (min.)
●
●
●
Tête de combustion réglable avec chambre de mélange fixe
●
●
●
Servomoteur pour réglage air/combustible avec W-FM100
Servomoteur pour volet d’air
Servomoteur pour clapet gaz
Exécutions spéciales
●
●
●
●
●
●
G50
G60
G70
Exécution verticale
○
○
○
Bride de raccordement pour gaine d’air
○
○
○
Rallonge tête de combustion
○
○
○
Régulateur de charge pour W-FM100
○
○
○
Régulation de vitesse
○
○
○
Régulation O2
○
○
○
W-FM séparé pour incorporation dans une armoire
○
○
○
Interface Bus
○
○
○
Pressostat gaz max.
○
○
○
●
○
Livraison
Exécution spéciale
Des exécutions spéciales complémentaires sont disponibles dans le tarif ou sur demande.
36
Caractéristiques techniques - Brûleurs gaz
Grandeurs 50 à 70, exécution LN
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Type
kW
A
A
1/min
G50/2-A
W-D132/170-2/9K0
9
18
35
2920
W-D132/210-2/14K0
14
28
50
2920
bleu / 345 x 100
bleu / 345 x 100
Manager de combustion
Type
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
Type
Type
SQM45
SQM45
SQM45
SQM45
Servomoteur
Couleur / ø
G50/1-B
Air
Combustible
Poids brûleur
env. kg
185
Poids rampes (DMV)
R/DN
env. kg
1 1/2
11
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 380 V (400V)
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Type
kW
A
A
1/min
65
21
80
29
100
37
125
35
150
46
G60/2-A
G70/1-B
G70/2-A
W-D132/210-2/14K0
14
28
50
2920
W-D160/215-2/14K0
14
26
50
2940
W-D160/240-2/22K0
22
43
63
2940
bleu / 515 x 120
bleu / 590 x 160
bleu / 590 x 160
Manager de combustion
Type
W-FM100
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
W-ZG02
Type
Type
SQM48
SQM45
SQM48
SQM45
SQM48
SQM45
Servomoteur
Couleur / ø
185
2
22
Air
Combustible
Poids brûleur
env. kg
275
Poids rampes (DMV)
R/DN
env. kg
1 1/2
11
1)
390
2
22
65
21
80
29
390
100
37
125
35
150
46
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
37
Brûleurs mixtes
Choix du brûleur mixte
Grandeur 30, exécution NR
[ mbar ]
Brûleur type
RGL30/2-A,
a exéc. ZM-NR
Tête de combustion
G30/2-NR 190x65
Puissance kW Gaz E, LL
300 - 2300
GPL F
300 - 2300
Puissance kg/h Fioul EL
40 - 193
Fioul S
–
RGMS30/2-A,
exéc. ZM-NR b
G30/2-NR 190x65
300 - 2300
300 - 2300
–
60 - 205
Brûleur type
Exéc.
CE-PIN
DIN CERTCO
Rampes
Référence
RGL30/2-A
ZM-NR
CE-0085-AP 0528
5G311/04 M
R 1 1/2”
R 2”
218 305 13
218 305 15
DN 65
DN 80
DN 100
DN 125
218 305 42
218 305 52
218 305 62
218 305 72
R 1 1/2”
R 2”
219 305 13
219 305 15
DN 65
DN 80
DN 100
DN 125
219 305 42
219 305 52
219 305 62
219 305 72
14
10
a
b
8
Plage déb. nominal
Plage déb. nominal
12
6
4
2
0
-2
[kW]
0
500
1000
RGMS30/2-A* ZM-NR
1500
2000
Combustibles – Puissance pour
Fioul EL
Fioul S
Gaz nat. E, LL
GPL F
Les débits fioul sont calculés pour un pouvoir
calorifique de 11,91 kWh/kg pour le fioul domestique
EL resp. 11,24 kWh/kg pour le fioul lourd S.
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676 et EN 267.
Plage de fonctionnement selon EN 676 et EN 267
établie pour une température d'air de 20 °C et une
altitude de 500 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
40
2500
CE-0085-AP 0528
–
* pas de n° de certification (CE-PIN) pour du GPL
Choix du brûleur mixte
Grandeur 40, exécution NR
0
500
1000
b
1500
2000
2500
Combustibles – Puissance pour
Fioul EL
Fioul S
Gaz nat. E, LL
GPL F
Les débits fioul sont calculés pour un pouvoir
calorifique de 11,91 kWh/kg pour le fioul domestique
EL resp. 11,24 kWh/kg pour le fioul lourd S.
3000
[ mbar ]
18
16
14
12
10
8
6
4
2
0
-2
[kW]
Brûleur type
RGL40/2-A,
a Exéc. ZM-NR
Tête de combustion
G40/2-NR 217x75
Puissance kW Gaz E, LL
500 - 3450
GPL F
500 - 3450
Puissance kg/hFioul EL
55 - 290
Fioul S
–
0
Brûleur type
500
1000
Exéc.
RGMS40/1-B* ZM-NR
RGL40/2-A
ZM-NR
a
b
Plage déb. nominal
a
RGMS40/1-B,
Exéc. ZM-NR b
G30/2-NR 190x58
450 - 2700
450 - 2700
–
70 - 240
Plage déb. nominal
RGL40/1-B,
a Exéc. ZM-NR
Tête de combustion
G30/2-NR 190x58
Puissance kW Gaz E, LL
450 - 2700
GPL F
450 - 2700
Puissance kg/hFioul EL
45 - 227
Fioul S
–
Plage déb. nominal
18
16
14
12
10
8
6
4
2
0
-2
[kW]
Brûleur type
Plage déb. nominal
[ mbar ]
1500
2000
2500
RGMS40/2-A* ZM-NR
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
3000
3500
4000
CE-PIN
DIN CERTCO
Rampes
Référence
CE-0085-AQ 0720
–
R 1 1/2”
R 2”
219 404 13
219 404 15
DN 65
DN 80
DN 100
DN 125
219 404 42
219 404 52
219 404 62
219 404 72
R 1 1/2”
R 2”
218 405 13
218 405 15
DN 65
DN 80
DN 100
DN 125
218 405 42
218 405 52
218 405 62
218 405 72
R 1 1/2”
R 2”
219 405 13
219 405 15
DN 65
DN 80
DN 100
DN 125
219 405 42
219 405 52
219 405 62
219 405 72
CE-0085-AQ 0720
5G567/05M
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676 et EN 267.
Plage de fonctionnement selon EN 676 et EN 267
établie pour une température d'air de 20 °C et une
altitude de 500 m.
RGMS40/2-A,
Exéc. ZM-NR b
G40/2-NR 217x75
500 - 3450
500 - 3450
–
90 - 307
CE-0085-AQ 0720
–
* pas de n° de certification (CE-PIN) pour du GPL
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
41
Choix du brûleur mixte
Grandeur 50, exécution NR
RGL50/1-B,
exéc. ZM-NR
Tête de combustion
G40/2-NR 217x75
Puissance kW Gaz nat E, LL550 - 4000
GPL F
550 - 4000
Puissance kg/hFioul EL
55 - 336
Fioul S
–
RGMS50/1-B,
exéc. ZM-NR
G40/2-NR 217x75
550 - 4000
550 - 4000
–
100 - 355
0
500
1000
1500
2000
2500
3000
3500
4000
Combustibles – Puissance pour
Fioul EL
Fioul S
Gaz nat. E, LL
GPL F
Les débits fioul sont calculés pour un pouvoir
calorifique de 11,91 kWh/kg pour le fioul domestique
EL resp. 11,24 kWh/kg pour le fioul lourd S.
4500
[ mbar ]
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
Brûleur type
RGL50/2-A,
RGMS50/2-A,
exéc. ZM-NR
exéc. ZM-NR
Tête de combustion
G50/2-NR 290x185 G50/2-NR 290x185
Puissance kW Gaz nat E, LL600 - 5400
600 - 5400
GPL F
800 - 5400
800 - 5400
Puissance kg/hFioul EL
95 - 453
–
Fioul S
–
130 - 480
Plage déb. nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
Brûleur type
Plage déb. nominal
[ mbar ]
0
1000
2000
3000
CE-PIN
DIN CERTCO
Rampes
Référence
RGL50/1-B
ZM-NR
CE-0085-AQ 0721
5G535/05M
R 1 1/2”
R 2”
218 504 13
218 504 15
DN 65
DN 80
DN 100
DN 125
218 504 42
218 504 52
218 504 62
218 504 72
R 1 1/2”
R 2”
219 504 13
219 504 15
DN 65
DN 80
DN 100
DN 125
219 504 42
219 504 52
219 504 62
219 504 72
R 1 1/2”
R 2”
218 505 13
218 505 15
DN 65
DN 80
DN 100
DN 125
DN 150
218 505 42
218 505 52
218 505 62
218 505 72
218 505 82
R 1 1/2”
R 2”
219 505 13
219 505 15
DN 65
DN 80
DN 100
DN 125
DN 150
219 505 42
219 505 52
219 505 62
219 505 72
219 505 82
RGMS50/1-B* ZM-NR
RGL50/2-A
CE-0085-AQ 0721
–
ZM-NR
RGMS50/2-A* ZM-NR
CE-0085-AQ 0721
5G535/05M
CE-0085-AQ 0721
–
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
42
6000
Exéc.
Plage de fonctionnement selon EN 676 et EN 267
établie pour une température d'air de 20 °C et une
altitude de 500 m.
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
5000
Brûleur type
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676 et EN 267.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
4000
* pas de n° de certification (CE-PIN) pour du GPL
Choix du brûleur mixte
Grandeurs 60 et 70, exécution NR
Brûleur type
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
RGMS60/2-A
exéc. ZM-NR
G60/2-NR 345x230
800 - 6100
800 - 6100
–
160 - 543
Plage déb. nominal
Tête de combustion
Puissance kW Gaz E, LL
GPL F
Puissance kg/hFioul EL
Fioul S
RGL60/2-A,
exéc. ZM-NR
G60/2-NR 345x230
800 - 6100
800 - 6100
110 - 512
–
0
1000
2000
3000
4000
5000
6000
Combustibles – Puissance pour
Fioul EL
Fioul S
Gaz nat. E, LL
GPL F
7000
[ mbar ]
Brûleur type
Tête de combustion
Puissance kW Gaz E, LL
GPL F
Puissance kg/hFioul EL
Fioul S
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
RGL70/1-B,
RGMS70/1-B,
exéc. ZM-NR
exéc. ZM-NR
G60/2-NR 345x230 G60/2-NR 345x230
800 - 7400
800 - 7400
800 - 7400
800 - 7400
100 - 621
–
–
175 - 658
Plage déb. nominal
[ mbar ]
0
1000
2000
3000
4000
5000
6000
7000
8000
Brûleur type
Exéc.
CE-PIN
DIN CERTCO
Rampes
Référence
RGL60/2-A
ZM-NR
CE-0085-AQ 0722
5G518/05M
DN 65
DN 80
DN 100
DN 125
DN 150 *
218 605 42
218 605 52
218 605 62
218 605 72
218 605 82
RGMS60/2-A* ZM-NR
CE-0085-AQ 0722
–
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676 et EN 267.
DN 65
DN 80
DN 100
DN 125
DN 150 *
219 605 42
219 605 52
219 605 62
219 605 72
219 605 82
RGL70/1-B
ZM-NR
CE-0085-AQ 0723
5G519/05M
Plage de fonctionnement selon EN 676 et EN 267
établie pour une température d'air de 20 °C et une
altitude de 500 m.
DN 65
DN 80
DN 100
DN 125
DN 150
218 704 42
218 704 52
218 704 62
218 704 72
218 704 82
RGMS70/1-B* ZM-NR
CE-0085-AQ 0723
–
DN 65
DN 80
DN 100
DN 125
DN 150
219 704 42
219 704 52
219 704 62
219 704 72
219 704 82
Les débits fioul sont calculés pour un pouvoir
calorifique de 11,91 kWh/kg pour le fioul domestique
EL resp. 11,24 kWh/kg pour le fioul lourd S.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
* pas de n° de certification (CE-PIN) pour du GPL
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
43
Choix du brûleur mixte
Grandeur 70, exécution NR
Brûleur type
26
24
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
RGMS70/3-A
exéc. ZM-NR
G70/3-A-NR 325x110
1000 - 10700
1400 - 10700
–
156 - 954
Plage déb. nominal
Tête de combustion
Puissance kW Gaz E, LL
GPL F
Puissance kg/hFioul EL
Fioul S
RGL70/3-A
exéc. ZM-NR
G70/3-A-NR 325x110
1000 - 10700
1400 - 10700
147 - 899
–
0
2000
4000
6000
8000
10000
12000
Combustibles – Puissance pour
Fioul EL
Fioul S
Gaz nat. E, LL
GPL F
[ mbar ]
Brûleur type
Tête de combustion
Puissance kW Gaz E, LL
GPL F
Puissance kg/hFioul EL
Fioul S
26
24
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
RGL70/4-A,
exéc. ZM-NR
G70/3-A-NR 325x110
1000 - 11700
1400 - 11700
147 - 983
–
RGMS70/4-A
exéc. ZM-NR
G70/3-A-NR 325x110
1000 - 11700
1400 - 11700
–
156 - 1043
Plage déb. nominal
[ mbar ]
0
2000
4000
6000
8000
10000
12000
Brûleur type
Exéc.
CE-PIN
DIN CERTCO
Rampes
Référence
RGL70/3-A
ZM-NR
CE-0085-AQ 0723
5G519/05M
DN 65
DN 80
DN 100
DN 125
DN 150
218 714 14
218 714 15
218 714 16
218 714 17
218 714 18
RGMS70/3-A ZM-NR
CE-0085-AQ 0723
–
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676 et EN 267.
DN 65
DN 80
DN 100
DN 125
DN 150
219 714 14
219 714 15
219 714 16
219 714 17
219 714 18
RGL70/4-A *
ZM-NR
CE-0085-AQ 0723
5G519/05M
Plage de fonctionnement selon EN 676 et EN 267
établie pour une température d'air de 20 °C et une
altitude de 500 m.
DN 65
DN 80
DN 100
DN 125
DN 150
218 734 14
218 734 15
218 734 16
218 734 17
218 734 18
RGMS70/4-A * ZM-NR
CE-0085-AQ 0723
–
DN 65
DN 80
DN 100
DN 125
DN 150
219 734 14
219 734 15
219 734 16
219 734 17
219 734 18
Les débits fioul sont calculés pour un pouvoir
calorifique de 11,91 kWh/kg pour le fioul domestique
EL resp. 11,24 kWh/kg pour le fioul lourd S.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
44
* de série avec W-FM 200 et régulation de vitesse
Choix du diamètre nominal des rampes gaz
Brûleurs mixtes - Grandeurs 30 et 40, exéc. NR
Type 30/2-A, exécution NR
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
50 50 50 50 50 50
Type 40/2-A, exécution NR
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
50 50 50 50 50 50
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Gaz nat. E (N) PCI = 10,35 kWh/mn3;d = 0,606;Wp = 13,295 kWh/mn3
1500
89 35 21 16 13 12
48 19 13 11 10 9
1600 100 39 24 18 15 14
54 21 14 12 11 10
1700
113 44 27 20 16 15
61 24 16 14 12 12
1800 127 49 30 22 18 17
69 27 18 16 14 13
1900
141 55 33 24 20 18
77 30 20 18 16 15
2000 156 60 36 27 22 20
85 33 23 19 17 17
2100
171 66 39 29 24 22
94 37 25 21 19 18
2300 205 79 47 34 28 25
112 44 30 25 22 22
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606;
1800
121 44 25 17 13 12
64
2000 149 54 30 20 15 14
78
2200 180 65 36 24 18 16
95
2400 214 77 42 29 21 19
113
2600 251 90 49 33 24 22
133
2800
- 103 56 38 28 24
3125
- 128 69 46 34 30
3450
- 156 84 56 41 36
-
Wp = 13,295 kWh/mn3
22 13 11 9 8
27 16 13 11 10
33 20 16 13 13
39 24 19 16 15
46 28 22 18 17
53 32 25 21 20
66 40 32 27 25
80 48 39 32 30
Gaz nat. LL (N) PCI = 8,83 kWh/mn3;d = 0,641;Wp = 11,029 kWh/mn3
1500
126 48 28 21 17 15
68 26 17 14 12 12
1600 143 54 32 23 18 17
77 29 19 16 14 13
1700
161 61 36 26 21 19
87 33 22 18 16 15
1800
181 68 40 29 23 21
98 37 24 21 18 17
1900 201 76 44 32 25 23
109 41 27 23 20 19
2000 222 84 49 35 28 25
121 46 30 25 22 21
2100 245 92 53 38 30 28
133 50 33 28 24 23
2300
- 110 63 45 35 32
- 60 40 33 29 28
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641;
1800
174 62 34 23 17 15
92
2000 215 76 41 27 20 18
113
2200 259 92 49 33 24 21
137
2400
- 109 58 39 28 25
2600
- 127 68 45 32 28
2800
- 147 78 51 37 32
3125
- 183 97 63 45 40
3450
- 222 117 77 55 48
-
Wp = 11,029 kWh/mn3
31 18 14 12 11
38 22 18 14 14
46 27 22 18 17
55 33 26 21 20
64 38 30 25 23
74 44 35 28 27
93 55 44 36 34
113 67 53 43 41
GPL (F)* PCI = 25,89 kWh/mn3;d = 1,555;Wp = 20,762 kWh/mn3
1500
41 19 13 11 10 9
22 10 8 7 7 7
1600
46 21 14 12 11 10
25 12 9 8 8 7
1700
51 23 16 13 12 11
29 13 10 9 9 8
1800
57 26 18 15 13 12
32 15 12 11 10 10
1900
64 28 20 16 14 14
36 17 13 12 11 11
2000
70 31 21 17 15 15
40 19 14 13 12 12
2100
77 34 23 19 17 16
44 20 16 14 13 13
2300
92 40 27 22 19 19
53 25 19 17 16 16
GPL (F)* PCI = 25,89 kWh/mn3;
1800
53 21 13 10 8
2000
65 26 16 12 10
2200
78 30 18 14 11
2400
92 36 21 16 13
2600 107 41 25 18 15
2800 124 47 28 20 16
3125
154 59 35 25 20
3450 187 71 42 30 24
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
50 50 50 50 50 50
Wp = 20,762 kWh/mn3
28 11 7 6 5
34 13 9 7 6
41 16 10 9 8
49 19 12 11 9
58 22 15 12 11
67 25 17 14 12
84 32 21 18 16
102 39 26 22 19
6
7
9
10
12
15
18
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Type 40/1-B, exécution NR
Puissance
kW
d = 1,555;
9
10
12
14
15
19
22
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
50 50 50 50 50 50
Gaz nat. E (N) PCI = 10,35 kWh/mn3;d = 0,606;Wp = 13,295 kWh/mn3
1750
120 47 28 21 17 16
65 25 17 15 13 13
1900
141 55 33 24 20 18
77 30 20 18 16 15
2050 163 63 38 28 23 21
89 35 24 20 18 17
2200 187 72 43 32 25 23
102 40 27 23 20 20
2350 214 82 49 36 29 26
117 46 31 26 23 23
2500 241 92 55 40 32 30
132 52 35 30 26 25
2700
- 107 63 46 37 34
- 60 40 35 30 29
Gaz nat. LL (N) PCI = 8,83 kWh/mn3;d = 0,641;Wp = 11,029 kWh/mn3
1750
171 65 38 27 22 20
92 35 23 19 17 16
1900 201 76 44 32 25 23
109 41 27 23 20 19
2050 233 88 51 37 29 26
127 48 32 27 23 22
2200
- 101 58 42 33 30
- 55 36 30 26 25
2350
- 115 66 47 37 34
- 63 41 35 30 29
2500
- 129 74 53 41 38
- 71 47 39 34 33
2700
- 150 86 61 48 43
- 82 54 45 40 38
GPL (F)* PCI = 25,89 kWh/mn3;d = 1,555;Wp = 20,762 kWh/mn3
1750
54 25 17 14 12 12
30 14 11 10 9
1900
64 28 20 16 14 14
36 17 13 12 11
2050
74 33 22 18 16 15
42 20 15 14 13
2200
84 37 25 20 18 17
48 22 17 15 14
2350
96 42 28 23 20 19
55 26 20 18 17
2500 108 47 32 26 23 21
62 29 22 20 19
2700 126 54 36 29 26 24
72 34 26 23 22
9
11
12
14
16
18
21
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
45
Choix du diamètre nominal des rampes gaz
Brûleurs mixtes - Grandeur 50, exécution NR
Type 50/1-B, exécution NR
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Type 50/2-A, exécution NR
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125 150
Diamètre nominal du clapet gaz
80 80 80 80 80 80 80
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125 150
Diamètre nominal du clapet gaz
80 80 80 80 80 80 80
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
2100
164 59 33 22 17 15
87 30 18 14 12 11
2400 214 77 42 29 21 19
113 39 24 19 16 15
2700 270 96 52 35 26 23
- 49 30 24 20 19
3000
- 118 64 43 32 28
- 61 37 29 24 23
3300
- 143 77 51 38 33
- 73 44 36 30 28
3600
- 169 91 60 44 39
- 87 52 42 35 33
4000
- 208 111 74 53 47
- 107 65 52 43 40
Gaz nat. E (N) PCI = 10,35 kWh/mn3;
2300 210 84 52 40 33 31
2800
- 113 66 47 38 34
3300
- 147 82 56 42 38
3800
- 193 105 71 53 47
4300
- 247 135 92 68 61
4800
- 167 113 84 74
5400
- 208 140 103 91
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
2100 236 84 45 30 22 19
125 42 25 20 16 15
2400
- 109 58 39 28 25
- 55 33 26 21 20
2700
- 137 73 48 34 30
- 69 41 32 26 25
3000
- 168 89 59 42 37
- 85 51 40 33 31
3300
- 203 107 70 50 44
- 103 61 48 40 37
3600
- 241 127 83 59 51
- 123 72 57 47 44
4000
- 297 156 102 72 63
- 89 71 58 54
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641;
2300
- 120 74 56 46 43 41
2800
- 162 93 67 52 48 46
3300
- 212 116 79 59 53 50
3800
- 275 148 99 72 64 60
4300
- 187 124 90 79 74
4800
- 229 151 108 95 89
5400
- 284 185 131 114 106
-
GPL (F)* PCI = 25,89 kWh/mn3;
2100
71 28 17 13 10
2400
92 36 21 16 13
2700
116 44 26 19 16
3000 142 55 32 24 19
3300 172 65 38 28 22
3600 204 77 45 33 26
4000 251 94 55 39 31
d = 1,555; Wp = 20,762 kWh/mn3
10
38 14 9 8 7 7
12
49 19 12 11 9 9
14
62 24 16 13 11 11
17
77 29 20 17 14 14
21
93 35 24 20 18 17
24
111 42 28 24 21 20
28
136 52 34 29 25 24
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
GPL (F)* PCI = 25,89 kWh/mn3;
2300
86 35 22 17 14
2800 129 52 33 25 21
3300 179 72 45 35 29
3800 237 96 60 46 38
4300
- 121 76 58 48
4800
- 150 93 71 59
5400
- 188 116 88 73
d = 0,606; Wp = 13,295 kWh/mn3
30 118 49 35 31 28 27
33
- 63 42 35 31 30
36
- 78 49 40 34 33
44
- 101 63 51 43 41
57
- 130 81 66 56 53
70
- 101 82 69 66
85
- 125 101 85 81
27
29
32
40
52
65
79
Wp = 11,029 kWh/mn3
71 50 44 40 38
90 59 50 44 42
112 70 57 49 46
- 88 71 59 56
- 110 89 74 70
- 134 107 89 84
- 130 107 101
38
42
45
55
68
82
98
d = 1,555; Wp = 20,762 kWh/mn3
13 13
47 19 13 11 10
20 19
71 30 21 19 17
27 27 100 42 31 27 24
36 35 133 57 41 36 33
45 44
- 72 52 46 42
55 53
- 90 64 57 52
68 66
- 112 81 71 64
10
16
24
32
41
50
63
10
16
24
32
40
50
62
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
46
Choix du diamètre nominal des rampes gaz
Brûleurs mixtes - Grandeur 60, exécution NR
Type 60/2-A, exécution NR
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
4000 197 101 63 43 36 33
96 54 41 32 30 29
4300 228 116 73 49 42 39
112 63 48 38 35 34
4500 250 127 80 54 46 42
123 69 52 41 38 37
4800 284 144 90 61 52 47
139 78 59 47 43 42
5000
- 156 97 66 56 51
151 85 64 50 47 45
5300
- 174 109 73 62 56
169 94 72 56 52 50
5600
- 194 120 80 68 62
188 105 79 62 57 55
6100
- 227 140 93 78 71
- 122 92 71 66 64
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
4000 278 138 83 54 44 40
133 71 52 39 36 35
4300
- 160 97 62 52 47
154 83 61 46 42 41
4500
- 175 106 68 57 51
169 91 67 51 46 45
4800
- 198 120 77 64 58
193 103 76 58 53 51
5000
- 215 130 84 69 62
- 112 83 63 57 55
5300
- 241 145 93 77 69
- 125 92 70 64 61
5600
- 267 160 103 84 76
- 139 102 77 70 68
6100
- 188 119 98 87
- 163 119 89 81 78
GPL (F)* PCI = 25,89 kWh/mn3;
4000
95 55 39 31 28
4300 109 63 45 36 33
4500
119 69 49 39 36
4800 135 78 56 44 40
5000 146 84 60 47 43
5300 164 94 67 52 48
5600 182 104 74 57 52
6100
214 122 86 67 60
d = 1,555;
27
31
34
38
41
45
50
58
Wp = 20,762 kWh/mn3
52 34 29 25 24
60 40 34 29 28
66 43 37 32 31
74 49 42 36 35
81 53 45 39 38
90 60 50 44 42
100 66 56 48 46
118 77 65 56 54
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
24
28
30
35
37
41
46
53
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
47
Choix du diamètre nominal des rampes gaz
Brûleurs mixtes - Grandeur 70, exécution NR
Type 70/1-B, exécution NR
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Type 70/3-A, exécution NR
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
3900 189 97 62 42 36 33
93 53 41 32 30 29
4400 239 122 77 52 44 41
118 66 50 40 37 36
4900 295 150 93 63 53 49
145 81 61 48 44 43
5400
- 180 112 75 63 57
175 97 73 57 53 51
5900
- 213 132 87 73 67
- 115 86 67 62 60
6400
- 249 153 101 85 77
- 134 101 78 72 70
6900
- 288 177 116 97 88
- 154 116 90 82 80
7400
- 202 132 110 100
- 177 132 102 94 91
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
3900 268 134 82 54 46 41
130 71 53 41 37 36
4400
- 170 104 68 57 52
164 90 67 51 47 46
4900
- 209 127 83 69 63
- 110 82 63 58 56
5400
- 253 153 100 83 75
- 133 99 76 69 67
5900
- 182 117 97 88
- 158 117 89 82 79
6400
- 212 137 113 102
- 185 137 104 95 92
6900
- 245 157 129 116
- 158 119 109 105
7400
- 280 179 147 132
- 180 136 124 120
3
GPL (F)* PCI = 25,89 kWh/mn ;
3900
82 45 30 22 20
4400 105 57 39 29 25
4900 130 71 48 35 31
5400 158 86 58 42 38
5900 188 101 68 50 44
6400 220 118 79 58 51
6900 254 136 90 66 58
7400 291 155 103 74 65
d = 1,555;
18
24
30
35
41
48
54
61
3
Wp = 20,762 kWh/mn
41 25 20 16 15
54 33 26 22 21
67 41 33 28 26
82 50 40 34 32
97 60 48 40 38
114 69 56 47 44
132 80 64 53 50
150 91 73 60 57
15
20
26
31
37
43
49
56
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
5300 146 80 45 33 28
66 43 28 24 22
6000 187 102 57 42 35
85 56 36 30 28
7000 253 138 76 56 47
115 75 48 41 38
8000
- 179 98 72 60
150 98 63 53 50
9000
- 226 123 90 75
190 124 79 67 63
10000
- 278 151 111 92
- 153 97 82 77
10700
- 172 126 105
- 175 111 94 88
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
5300 210 115 63 46 39
95 62 40 33 31
6000 269 146 79 58 49
122 79 50 42 40
7000
- 197 107 78 65
165 107 68 57 53
8000
- 256 138 101 83
- 140 88 74 69
9000
- 174 127 104
- 176 111 94 87
10000
- 214 155 128
- 137 115 107
10700
- 244 177 146
- 156 132 123
GPL (F)* PCI = 25,89 kWh/mn3; d = 1,555; Wp = 20,762 kWh/mn3
5300
69 42 27 23 20
35 25 19 17 16
6000
84 49 31 25 22
41 29 21 18 18
7000
110 63 37 29 26
52 36 25 22 21
8000 141 80 46 36 31
66 45 30 26 25
9000 177 99 57 44 37
83 56 38 33 31
10000 218 122 70 53 46
102 69 46 40 38
10700 250 140 80 61 52
117 80 54 46 44
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
48
Choix du diamètre nominal des rampes gaz
Brûleurs mixtes - Grandeur 70, exécution NR
Type 70/4-A, exécution NR
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
5300 146 80 45 33 28
66 43 28 24 22
6000 187 102 57 42 35
85 56 36 30 28
7000 253 138 76 56 47
115 75 48 41 38
8000
- 179 98 72 60
150 98 63 53 50
9000
- 226 123 90 75
190 124 79 67 63
10000
- 278 151 111 92
- 153 97 82 77
11000
- 182 133 110
- 184 117 99 93
11700
- 205 150 124
- 133 112 105
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
5300 210 115 63 46 39
95 62 40 33 31
6000 269 146 79 58 49
122 79 50 42 40
7000
- 197 107 78 65
165 107 68 57 53
8000
- 256 138 101 83
- 140 88 74 69
9000
- 174 127 104
- 176 111 94 87
10000
- 214 155 128
- 137 115 107
11000
- 258 187 154
- 165 139 130
11700
- 291 211 173
- 187 157 146
GPL (F)* PCI = 25,89 kWh/mn3; d = 1,555;
5300
69 42 27 23 20
6000
84 49 31 25 22
7000
110 63 37 29 26
8000 141 80 46 36 31
9000 177 99 57 44 37
10000 218 122 70 53 46
11000 264 148 85 65 55
11700 299 167 96 74 63
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
Wp = 20,762 kWh/mn3
35 25 19 17 16
41 29 21 18 18
52 36 25 22 21
66 45 30 26 25
83 56 38 33 31
102 69 46 40 38
124 84 57 49 47
142 96 65 57 54
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
49
Livraison/Exécutions spéciales - Brûleurs mixtes
Grandeurs 30 à 50, exécution NR
Livraison
RGMS30
RGMS40
RGMS50
RGL30
RGL40
RGL50
Carcasse brûleur, bride à charnière, capot brûleur, moteur brûleur Weishaupt,
volute d’air, turbine, tête de combustion, allumeur électronique, câble et
électrodes d’allumage, ligne de gicleur avec gicleurs fioul, manager de
combustion avec module de commande, détection de flamme, servomoteurs,
joint de bride, bride à charnière avec fin de course, vis de fixation
●
●
●
●
●
●
Manager de combustion W-FM100
Vanne magnétique double pour gaz, classe A
●
●
●
●
●
●
●
●
●
●
●
●
●
Clapet gaz
●
●
●
●
●
Allumeur électronique
●
●
●
●
●
●
Pressostat d’air
●
●
●
●
●
●
Pressostat fioul sur retour
●
●
●
●
●
●
Pressostat gaz (min.)
●
●
●
●
●
●
Viroles mobiles dans la chambre de mélange
●
●
●
●
●
●
Servomoteur pour réglage air/combustible avec W-FM100
Servomoteur pour volet d’air
●
●
●
●
●
●
Servomoteur pour clapet gaz
●
●
●
●
●
●
Servomoteur pour virole
●
●
●
●
●
●
Pompe fioul montée
●
●
●
●
●
●
Réchauffeur fioul monté
●
●
●
–
–
–
Flexibles
●
●
●
●
●
●
2 vannes magnétiques fioul sur départ
2 vannes magnétiques fioul sur retour
–
–
–
●
–
–
1 vanne magnétique sur départ et retour,
ligne de gicleur avec obturateur (électro-aimant)
●
●
●
–
●
●
Accouplement magnétique
●
●
●
●
●
●
Exécutions spéciales
RGMS30
RGMS40
RGMS50
RGL30
RGL40
RGL50
Exécution verticale
○
○
○
○
○
○
Bride d’aspiration pour raccordement gaine d’air
○
○
○
○
○
○
Vanne magnétique pour test pressostat d’air
lors de ventilation permanente ou post-ventilation
○
○
○
○
○
○
Rallonge tête de combustion
○
○
○
○
○
○
Régulateur de charge pour W-FM100
○
○
○
○
○
○
Régulation de vitesse
○
○
○
○
○
○
Régulation O2
○
○
○
○
○
○
W-FM séparé pour incorporation dans une armoire
○
○
○
○
○
○
Interface Bus
○
○
○
○
○
○
Exécution DGRL
○
○
○
○
○
○
Pressostat gaz max.
○
○
○
○
○
○
Station de pompage séparée
○
○
○
○
○
○
Station de réchauffage séparée (électrique/fluide)
○
○
○
–
–
–
ABE en différentes langues
○
○
○
○
○
○
Clapet gaz et DMV déportés
○
○
○
○
○
○
●
○
Livraison
Exécution spéciale
Des exécutions spéciales complémentaires sont disponibles dans le tarif ou sur demande.
50
Livraison/Exécutions spéciales - Brûleurs mixtes
Grandeurs 60 et 70, exécution NR
Livraison
RGMS60
RGMS70
RGL60
RGL70
Carcasse brûleur, bride à charnière, capot brûleur, moteur brûleur Weishaupt,
volute d’air, turbine, tête de combustion, allumeur électronique, câble et
électodes d’allumage, ligne de gicleur avec gicleurs fioul, manager de
combustion avec module de commande, détection de flamme, servomoteurs,
joint de bride, bride à charnière avec fin de course, vis de fixation
●
●
●
●
Manager de combustion W-FM100
●
●
●
●
–
Manager de combustion W-FM200
–
–
–
–
●
Vanne magnétique double pour gaz, classe A
●
●
●
●
●
Clapet gaz
●
●
●
●
●
Allumeur électronique
●
●
●
●
●
Pressostat d’air
●
●
●
●
●
Pressostat fioul sur retour
●
●
●
●
●
Pressostat gaz (min.)
●
●
●
●
●
Viroles mobiles dans la chambre de mélange
●
●
●
●
●
Servomoteur pour réglage air/combustible avec W-FM100
Servomoteur pour volet d’air
/
70/4
●
●
●
●
●
●
Servomoteur pour clapet gaz
●
●
●
●
●
Servomoteur pour virole
●
●
●
●
●
Pompe fioul montée
–
–
●
●
●
Flexibles
●
●
●
●
●
1 vanne magnétique sur départ et retour,
ligne de gicleur avec obturateur (électro-aimant)
●
●
●
●
●
Accouplement magnétique
●
●
●
●
●
Exécutions spéciales
RGMS60
RGMS70
RGL60
RGL70
Exécution verticale
○
○
○
○
○
Bride d’aspiration pour raccordement gaine d’air
○
○
○
○
○
Vanne magnétique pour test pressostat d’air
lors de ventilation permanente ou post-ventilation
○
○
○
○
○
Rallonge tête de combustion
○
○
○
○
○
Régulateur de charge pour W-FM100
○
○
○
○
–
Régulation de vitesse
○
○
○
○
●
Régulation O2
○
○
○
○
○
W-FM séparé pour incorporation dans une armoire
○
○
○
○
○
Interface Bus
○
○
○
○
○
Exécution TRD 24H/72H
○
○
○
○
○
Pressostat gaz max.
○
○
○
○
○
Station de pompage séparée
○
○
○
○
○
Station de réchauffage séparée (électrique/fluide)
○
○
–
–
–
ABE en différentes langues
○
○
○
○
○
Clapet gaz et DMV déportés
○
○
○
○
○
●
○
/
70/4
Livraison
Exécution spéciale
Des exécutions spéciales complémentaires sont disponibles dans le tarif ou sur demande.
51
Caractéristiques techniques - Brûleurs mixtes
Grandeurs 30 et 40, exécution NR
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrageVΔ)
Vitesse de rotation (50 Hz)
Type
kW
A
A
1/min
Turbine
RGMS30/2-A
W-D112/140-2/4K5
4,5
9,1
16
2900
W-D112/140-2/4K5
4,5
9,1
16
2900
bleu / 268 x 100
bleu / 268 x 100
Manager de combustion
Type
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
Type
Type
Type
SQM45
SQM45
SQM45
SQM45
SQM45
SQM45
Pompe montée
Type
TA3
TA3
Réchauffeur fioul
Type
kg/h
kW
–
–
–
EV2D
270
13,2
Type
Type
Type
Type
121 K 6220 (2 pièces)
121 K 2423 (2 pièces)
–
–
–
–
321 H 2322
121 G 2320
DSA 46 F001
–
DSA 46 F001
20/1000
–
–
20/1300
Servomoteur
Couleur / ø
RGL30/2-A
Air
Chambre de mélange
Combustible
Débit fioul
Puissance
Vannes magnétiques
115V 1/4”
115V 1/8”
115V 3/8”
115V 3/8”
(départ)
(retour)
(départ)
(départ)
20
20
20
20
W
W
W
W
Pressostat fioul
1 – 10 bar (retour fioul dom. EL - 5 bar) Type
1 – 10 bar (retour fioul lourd S - 7 bar) Type
Flexibles
(brûleur RGMS, flexibles métalliques)
DN/Longueur
DN/Longueur
Poids brûleur
env. kg
145
Poids rampes (DMV)
R/DN
env. kg
1 1/2
23
Caractéristiques techniques
Moteur brûleur 3~400V 1) 40/1
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Moteur brûleur 3~400V 1) 40/2
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Type
kW
A
A
Type
kW
A
A
1/min
Turbine
65
65
80
80
100
130
RGL40/1-B
RGL40/2-A
RGMS40/1-B
RGMS40/2-A
W-D112/170-2/5K5
5,5
13
20
W-D112/170-2/7K0
7
15
25
2930
W-D112/170-2/5K5
5,5
13
20
W-D112/170-2/7K0
7
15
25
2930
bleu / 295 x 100
bleu / 295 x 100
Manager de combustion
Type
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
Type
Type
Type
SQM45
SQM45
SQM45
SQM45
SQM45
SQM45
Pompe montée
Type
TA3
TA3
Réchauffeur fioul
Type
kg/h
kW
–
–
–
EV2D
270
13,2
Type
Type
321 H 2322
121 G 2320
321 H 2322
121 G 2320
DSA 46 F001
–
–
DSA 46 F001
20/1000
–
–
20/1300
Servomoteur
Couleur / ø
175
2
25
Air
Chambre de mélange
Combustible
Débit fioul
Puissance
Vannes magnétiques
115V 1/4” (départ)
115V 1/8” (retour)
Pressostat fioul
1 – 10 bar (retour fioul dom. EL - 5 bar) Type
1 – 10 bar (retour fioul lourd S - 7 bar) Type
Flexibles
(brûleur RGMS, flexibles métalliques)
20 W
20 W
DN/Longueur
DN/Longueur
Poids brûleur
env. kg
190
Poids rampes (DMV)
R/DN
env. kg
1 1/2
23
1)
52
125
220
150
240
125
220
150
240
190
2
25
65
65
80
80
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
100
130
Caractéristiques techniques - Brûleurs mixtes
Grandeur 50, exécution NR
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Type
kW
A
A
1/min
Turbine
RGL50/2-A
W-D132/210-2/14K0
14
28
50
2920
bleu / 345 x 100
bleu / 345 x 100
Manager de combustion
Type
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
Type
Type
Type
SQM45
SQM45
SQM45
SQM45
SQM45
SQM45
Servomoteur
Couleur / ø
RGL50/1-B
W-D132/170-2/9K0
9
18
35
2920
Air
Chambre de mélange
Combustible
Pompe montée
Vannes magnétiques
115V 3/8” (départ)
115V 3/8” (retour)
20W
20W
Pressostat fioul
1 – 10 bar (retour fioul dom. EL - 5 bar)
Flexibles
Type
TA4C
T2C
Type
Type
321 H 2322
121 G 2320
321 H 2322
121 G 2320
Type
DSA 46 F001
DSA 46 F001
DN/Longueur
25/1300
25/1300
230
Poids brûleur
env. kg
230
Poids rampes (DMV)
R/DN
env. kg
1 1/2
23
RGMS50/1-B
RGMS50/2-A
Type
kW
A
A
1/min
W-D132/170-2/9K0
9
18
35
2920
W-D132/210-2/14K0
14
28
50
2920
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
65
65
80
80
100
130
bleu / 345 x 100
bleu / 345 x 100
Manager de combustion
Type
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
Air
Chambre de mélange
Combustible
Type
Type
Type
SQM45
SQM45
SQM45
SQM45
SQM45
SQM45
Débit fioul
Puissance
Type
kg/h
kW
WEV2.2/01 2)
300
13,8
WEV3/01
500
22,4
Type
TA4C
T2C
Type
Type
321 H 2322
121 G 2320
321 H 2322
121 G 2320
DSA 46 F001
DSA 46 F001
25/1500
25/1500
Servomoteur
Couleur / ø
2
25
Réchauffeur fioul
Pompe montée
Vannes magnétiques
115V 3/8” (départ)
115V 3/8” (retour)
Pressostat fioul
1 – 10 bar (retour fioul lourd S - 7 bar)
Flexibles
20W
20W
Type
DN/Longueur
Poids brûleur
env. kg
305
Poids rampes (DMV)
R/DN
env. kg
1 1/2
23
1)
2)
125
220
150
240
125
220
150
240
305
2
25
65
65
80
80
100
130
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
Débit supérieur à 300 kg/h : réchauffeur fioul WEV3 au lieu de WEV2.2 (voir exécutions spéciales pour la plus-value)
53
Caractéristiques techniques - Brûleurs mixtes
Grandeur 60, exécution NR
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Type
kW
A
A
1/min
RGMS60/2-A
W-D132/210-2/14K0
14
28
50
2920
W-D132/210-2/14K0
14
28
50
2920
bleu / 515 x 120
bleu / 515 x 120
Manager de combustion
Type
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
Air
Chambre de mélange
Combustible
Type
Type
Type
SQM48
SQM45
SQM45
SQM48
SQM45
SQM45
Type
T2C
–
Vannes magnétiques
115V 3/8” (départ)
20W
115V 3/8” (retour)
20W
230V 3/8” (Bypass) 19W
Type
Type
Type
321 H 2322
121 G 2320
–
321 H 2322
121 G 2320
322 H 7306
Pressostat fioul
3 – 25 bar (départ - 18 bar)
Type
1 – 10 bar (retour fioul dom. EL - 5 bar) Type
1 – 10 bar (retour fioul lourd S - 7 bar) Type
–
DSA 46 F001
–
DSA 58 F001
–
DSA 46 F001
25/1300
–
–
16/1500
Servomoteur
Couleur / ø
RGL60/2-A
Pompe montée
Flexibles
(brûleur RGMS, flexibles métalliques)
DN/Longueur
DN/Longueur
Poids brûleur
env. kg
310
Poids rampes (DMV)
R/DN
env. kg
2
25
1)
2)
54
290 2)
65
65
80
80
100
130
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
Poids sans station de pompage et de réchauffage
125
220
150
240
Caractéristiques techniques - Brûleurs mixtes
Grandeur 70, exécution NR
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Couleur / ø
Manager de combustion
Type
Allumeur électronique
Servomoteur
RGL70/1-B
Type
kW
A
A
1/min
Air
Chambre de mélange
Combustible
Pompe montée
18
34,5
63
2950
18
34,5
63
2950
22
43
63
2940
bleu / 590 x 160
vert / 530 x 120
bleu / 590 x 160
bleu / 590 x 160
W-FM100
W-FM100
W-FM100
W-FM100
W-ZG02
W-ZG02
W-ZG02
W-ZG02
SQM48
SQM45
SQM45
SQM48
SQM48
SQM45
SQM48
SQM48
SQM45
Type
Type
T2C (< 600 kg/h)
T3C (> 600 kg/h)
–
–
T3C
T3C
–
–
Type
Type
Type
321 H 2522
121 G 2520
–
321 H 2522
121 G 2520
322 H 7306
321 H 2522
121 G 2520
–
321 H 2522
121 G 2520
322 H 7306
–
DSA 46 F001
–
DSA 58 F001
–
DSA 46 F001
–
DSA 46 F001
–
DSA 58 F001
–
DSA 46 F001
25/1300
–
–
–
20/1150
20/1500
25/1300
–
–
–
20/1150
20/1500
430
385 2)
3 – 25 bar (départ - 18 bar)
Type
1 – 10 bar (retour fioul dom. EL - 5 bar) Type
1 – 10 bar (retour fioul lourd S - 7 bar) Type
DN/Longueur
DN/Longueur
DN/Longueur
Poids brûleur
env. kg
430
Poids rampes (DMV)
R/DN
env. kg
2
25
Caractéristiques techniques
Turbine
385 2)
65
65
RGL70/4-A
Type
kW
A
A
1/min
Type
Couleur / ø
80
80
100
130
28
53
*
3220
28
53
*
3220
FC301 P22K IP20
FC301 P22K IP20
bleu / 590 x 160
bleu / 590 x 160
W-FM200
W-FM200
Allumeur électronique
Type
W-ZG02
W-ZG02
Air
Chambre de mélange
Combustible
Type
Type
Type
SQM48
SQM48
SQM45
SQM48
SQM48
SQM45
Type
T4C
–
Vannes magnétiques
115V 1/2” (départ)
20W
115V 1/2” (Rretour) 20W
230V 3/8” (Bypass) 19W
Type
Type
Type
321 H 2522
121 G 2520
–
321 H 2522
121 G 2520
322 H 7306
Pressostat fioul
3 – 25 bar (départ - 18 bar)
Type
1 – 10 bar (retour fioul dom. EL - 5 bar) Type
1 – 10 bar (retour fioul lourd S - 7 bar) Type
–
DSA 46 F001
–
DSA 58 F001
–
DSA 46 F001
25/1300
–
–
–
20/1150
20/1500
385 2)
Flexibles
(brûleur RGMS, flexibles métalliques)
DN/Longueur
DN/Longueur
DN/Longueur
150
240
RGMS70/4-A
Type
Pompe montée
125
220
W-D160/240-2/28K0 W-D160/240-2/28K0
Manager de combustion
Servomoteur
22
43
63
2940
SQM48
SQM45
SQM45
Pressostat fioul
Variateur de fréquence avec résistance frein
RGMS70/3-A
Type
115V 1/2” (départ)
20W
115V 1/2” (retour)
20W
230V 3/8” (Bypass) 19W
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
RGL70/3-A
Type
Type
Type
Vannes magnétiques
Flexibles
(brûleur RGMS, flexibles métalliques)
RGMS70/1-B
W-D160/240-2/18K0 W-D160/240-2/18K0 W-D160/240-2/22K0 W-D160/240-2/22K0
Poids brûleur
env. kg
430
Poids rampes (DMV)
R/DN
env. kg
2
25
65
65
80
80
100
130
125
220
150
240
1)
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
Poids sans station de pompage et de réchauffage
* uniquement avec variateur de fréquence 55 Hz.
2)
55
Choix du brûleur mixte
Grandeur 50, exécution 1LN
RGL50/1-B, exéc. ZM-1LN
G40/1LN 217 x 35K
500 - 3400
500 - 3400
42 - 285
0
500
1000
1500
2000
2500
3000
3500
Combustibles – Puissance pour
Tête comb. ouverte fermée
Fioul EL
Gaz nat. E, LL
GPL F
Les débits fioul sont calculés pour un pouvoir
calorifique de 11,91 kWh/kg pour le fioul domestique
EL.
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676 et EN 267.
Plage de fonctionnement selon EN 676 et EN 267
établie pour une température d'air de 20 °C et une
altitude de 0 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
56
[ mbar ]
4000
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz E, LL
GPL F
Puissance kg/hFioul EL
RGL50/2-A, exéc. ZM-1LN
G50/1LN 260 x 40
600 - 4900
800 - 4900
74 - 411
Plage déb.
nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz E, LL
GPL F
Puissance kg/hFioul EL
Plage déb.
nominal
[ mbar ]
0
500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000
Brûleur type
Exéc.
RGL50/1-B
ZM-1LN CE-0085AQ0721
5G535/05M
RGL50/2-A
CE-PIN
DIN CERTCO
ZM-1LN CE-0085AQ0721
Rampes
Référence
R 1 1/2”
R 2”
218 504 16
218 504 17
DN 65
DN 80
DN 100
DN 125
218 404 43
218 504 53
218 504 63
218 504 73
R 1 1/2”
218 505 16
DN 65
DN 80
DN 100
DN 125
DN 150
218 505 43
218 505 53
218 505 63
218 505 73
218 505 83
Choix du brûleur mixte
Grandeur 70, exécution 1LN
RGL70/1-B, exéc. ZM-1LN
G60/2-1LN 300 x 75
800 - 7300
1000 - 7300
100 - 570
[ mbar ]
0
1000
2000
3000
4000
5000
6000
7000
Combustibles – Puissance pour
Tête comb. ouverte fermée
Fioul EL
Gaz nat. E, LL
GPL F
Les débits fioul sont calculés pour un pouvoir
calorifique de 11,91 kWh/kg pour le fioul domestique
EL.
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676 et EN 267.
8000
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Puissance kg/hFioul EL
RGL70/2-A, exéc. ZM-1LN
G70/2-1LN 365 x 85
1000 - 10000
1400 - 10000
160 - 840
Großlastbereich
Plage déb. nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Puissance kg/hFioul EL
Plage déb. nominal
[ mbar ]
1000
2000
3000
Brûleur type
Exéc.
RGL70/1-B
RGL70/2-A
4000
5000
6000
CE-PIN
DIN CERTCO
7000
8000
9000
10000
Rampes
Référence
ZM-1LN CE-0085AQ0723
5G519/05M
DN 65
DN 80
DN 100
DN 125
DN 150
218 704 43
218 704 53
218 704 63
218 704 73
218 704 83
ZM-1LN CE-0085AQ0723
5G519/05M
DN 65
DN 80
DN 100
DN 125
DN 150
218 705 43
218 705 53
218 705 63
218 705 73
218 705 83
Plage de fonctionnement selon EN 676 et EN 267
établie pour une température d'air de 20 °C et une
altitude de 0 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
57
Choix du diamètre nominal des rampes gaz
Brûleurs mixtes - Grandeur 50, exécution 1LN
Type 50/1-B, exécution 1LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Type 50/2-A, exécution 1LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606;
2100
172 67 40 30 24 23
94
2300 205 79 47 34 28 26
112
2500 241 92 54 39 31 29
132
2700 280 106 62 45 36 33
2900
- 122 71 51 41 37
3100
- 139 81 58 46 42
3400
- 167 97 70 55 50
-
Wp = 13,295 kWh/mn3
37 26 22 20 19
44 30 25 22 22
51 34 29 26 25
59 40 34 30 29
68 45 39 34 33
77 52 44 39 37
93 62 53 47 45
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
2100 246 93 54 39 31 29
134 51 34 29 25 24
2300 293 110 63 45 35 32
- 60 39 33 29 28
2500
- 128 73 52 40 36
- 69 45 38 33 32
2700
- 148 83 59 45 41
- 80 52 43 37 36
2900
- 169 95 66 51 46
- 91 59 49 42 40
3100
- 192 107 74 57 51
- 103 66 55 47 45
3400
- 229 127 88 67 60
- 123 78 65 56 53
GPL (F)* PCI = 25,89 kWh/mn3;
2100
82 39 28 24 22
2300
97 46 32 27 25
2500
114 53 37 31 28
2700 132 60 42 35 32
2900
151 69 48 40 36
3100
172 79 55 45 40
3400 207 94 66 54 48
d = 1,555; Wp = 20,762 kWh/mn3
21
49 26 21 19 18
24
58 30 24 22 21
27
67 34 28 25 24
30
78 40 32 29 28
34
90 45 36 33 32
39
103 52 41 38 36
46
124 63 50 46 43
18
21
24
27
31
35
43
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125 150
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125 150
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Gaz nat. E (N) PCI = 10,35 kWh/mn3;
2500 239 90 52 37 30 27
2800
- 113 66 48 38 34
3100
- 138 80 57 45 41
3400
- 164 94 67 53 48
3800
- 201 114 80 62 56
4200
- 240 134 92 70 63
4600
- 282 154 104 77 69
4900
- 169 113 83 73
d = 0,606; Wp = 13,295 kWh/mn3
26 130 49 32 27 24 23
33
- 63 42 35 31 30
40
- 77 51 43 38 36
46
- 91 60 51 44 42
53
- 110 71 60 52 50
59
- 129 82 68 58 56
65
- 93 76 64 61
68
- 100 81 68 64
23
30
36
42
49
55
60
63
Gaz nat. LL (N) PCI = 8,83 kWh/mn3;
2500
- 125 70 49 37 34
2800
- 157 88 62 47 43
3100
- 192 107 74 57 51
3400
- 229 127 87 66 59
3800
- 281 154 105 79 70
4200
- 183 123 91 81
4600
- 214 142 103 90
4900
- 238 156 112 98
d = 0,641; Wp = 11,029 kWh/mn3
32
- 67 43 35 30 29
40
- 85 54 45 39 37
48
- 103 66 55 47 45
56
- 123 78 64 55 53
66
- 94 77 65 62
76
- 110 89 75 71
85
- 127 102 85 80
91
- 139 111 91 86
28
37
44
52
61
70
78
84
GPL (F)* PCI = 25,89 kWh/mn3;
2500 109 48 33 27 24
2800 143 66 47 39 35
3100
178 84 60 51 46
3400 214 101 73 61 55
3800 265 124 88 74 66
4200
- 145 101 84 75
4600
- 166 113 93 82
4900
- 181 121 98 85
d = 1,555; Wp = 20,762 kWh/mn3
23 22
63 30 23 21 20
34 33
86 44 36 33 31
44 44 108 57 47 44 41
54 53 131 70 57 53 51
64 63
- 85 69 64 61
72 71
- 98 79 73 69
78 77
- 110 87 80 75
81 80
- 117 91 83 78
19
31
41
50
60
68
73
76
19
31
41
50
60
67
73
76
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
58
Choix du diamètre nominal des rampes gaz
Brûleurs mixtes - Grandeur 70, exécution 1LN
Type 70/1-B, exécution 1LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Type 70/2-A, exécution 1LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
4600 135 85 58 50 46
74 57 45 42 41
5000 156 97 66 56 51
85 64 51 47 45
5400 180 111 75 63 57
97 73 57 53 51
5800 206 127 84 71 64
111 83 65 60 58
6200 234 144 95 80 73
126 94 73 67 65
6600 265 163 107 90 82
142 107 83 76 74
7000 298 183 121 101 92
160 120 93 86 83
7300
- 199 131 110 100
174 131 102 94 91
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
4600 188 116 77 65 59
101 76 59 54 53
5000 219 134 88 73 66
116 87 66 61 59
5400 253 153 100 83 75
133 99 76 69 67
5800 290 175 113 94 84
152 113 86 79 76
6200
- 199 128 106 96
174 128 97 89 86
6600
- 225 145 120 108
197 145 110 101 98
7000
- 254 163 135 121
- 164 125 114 110
7300
- 276 178 147 132
- 179 136 124 120
GPL (F)* PCI = 25,89 kWh/mn3; d = 1,555;
4600
85 64 53 50 48
5000
97 73 60 56 54
5400
111 83 68 63 61
5800 127 94 77 71 69
6200 144 107 87 80 77
6600 162 120 97 90 87
7000 182 135 109 101 97
7300 198 146 119 110 106
Wp = 20,762 kWh/mn3
58 51 46 45 45
66 58 52 51 50
76 66 59 58 57
86 75 67 65 64
98 85 76 74 73
110 96 86 83 82
124 108 96 93 92
135 117 105 102 101
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
5300 153 87 51 40 34
72 50 34 30 28
5900 188 106 62 48 41
89 61 42 36 35
6500 227 128 74 57 49
107 73 50 44 41
7100 269 151 87 67 58
128 87 59 52 49
7700
- 177 102 78 67
150 102 69 60 57
8300
- 205 118 90 77
174 118 80 70 66
8900
- 235 135 103 88
200 135 92 80 76
9500
- 267 153 116 99
- 154 104 91 86
10000
- 296 169 129 110
- 171 115 100 95
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
5300 215 119 67 51 43
100 67 44 38 36
5900 266 148 84 63 54
124 83 55 48 45
6500
- 179 101 77 65
151 101 67 58 55
7100
- 213 120 91 77
180 121 80 70 66
7700
- 250 141 106 90
- 142 94 82 77
8300
- 290 163 123 104
- 165 109 94 89
8900
- 186 140 119
- 189 125 108 102
9500
- 211 159 134
- 142 122 115
10000
- 233 175 147
- 157 135 127
GPL (F)* PCI = 25,89 kWh/mn3; d = 1,555;
5300
75 48 33 29 27
5900
92 59 41 35 32
6500
111 71 49 42 39
7100
132 84 58 49 45
7700
155 98 67 57 53
8300 179 113 77 66 60
8900 205 129 88 75 69
9500 233 146 99 84 77
10000 257 161 109 93 85
Wp = 20,762 kWh/mn3
41 31 25 23 23
50 39 31 29 28
61 47 37 35 34
73 56 44 41 40
85 66 52 48 47
99 76 60 56 54
113 87 69 64 62
128 98 78 72 70
142 109 86 80 78
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
59
Livraison/Exécutions spéciales - Brûleurs mixtes
Grandeurs 50 et 70, exécution 1LN
Livraison
RGL50
RGL70
Carcasse brûleur, bride à charnière, capot brûleur, moteur brûleur Weishaupt,
volute d’air, turbine, tête de combustion, allumeur électronique, câble et
électrodes d’allumage, ligne de gicleur avec gicleurs fioul, manager de
combustion avec module de commande, détection de flamme, servomoteurs,
joint de bride, bride à charnière avec fin de course, vis de fixation
●
●
Manager de combustion W-FM100
●
●
Vanne magnétique double pour gaz, classe A
●
●
Clapet gaz
●
●
Allumeur électronique
●
●
Pressostat d’air
●
●
Pressostat fioul sur retour
●
●
Pressostat gaz (min.)
●
●
Chambre de mélange fixe
●
–
Réglage tête et chambre de mélange fixe
–
●
Servomoteur pour réglage air/combustible avec W-FM100
Servomoteur pour volet d’air
●
●
Servomoteur pour clapet gaz
●
●
Servomoteur pour régulateur fioul
●
●
Pompe fioul montée
●
●
Flexibles
●
●
2 vannes magnétiques fioul, 1 vanne de sécurité,
ligne de gicleur à 2 allures avec obturateur (électro-aimant)
●
●
Accouplement magnétique
●
●
Exécutions spéciales
G50
G70
Exécution verticale
○
○
Bride d’aspiration pour raccordement gaine d’air
○
○
Vanne magnétique pour test pressostat d’air
lors de ventilation permanente ou post-ventilation
○
○
Rallonge tête de combustion
○
○
Régulateur de charge pour W-FM100
○
○
Régulation de vitesse
○
○
Régulation O2
○
○
W-FM séparé pour incorporation dans une armoire
○
○
Interface Bus
○
○
Exécution TRD 24H/72H
○
○
Pressostat gaz max.
○
○
●
○
Livraison
Exécution spéciale
Des exécutions spéciales complémentaires sont disponibles dans le tarif ou sur demande.
60
Caractéristiques techniques - Brûleurs mixtes
Grandeurs 50 et 70, exécution 1LN
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Type
kW
A
A (gl/T)
1/min
Turbine
RGL50/2-A
W-D132/170-2/9K0
9
18
35
2920
W-D132/210-2/14K0
14
28
50
2920
bleu / 345 x 100
bleu / 268 x 100
Manager de combustion
Type
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
Type
Type
SQM45
SQM45
SQM45
SQM45
Type
TA4C
T2C
Type
Type
321 H 2322
121 G 2320
321 H 2322
121 G 2320
Servomoteur
Couleur / ø
RGL50/1-B
Air
Combustible
Pompe montée
Vannes magnétiques
115V 3/8” (départ)
115V 3/8” (retour)
20 W
20 W
Pressostat fioul
1 – 10 bar (retour - 5 bar)
Flexibles
Type
DN/Longueur
DSA 46 F001
DSA 46 F001
25/1300
25/1300
Poids brûleur
env. kg
230
Poids rampes (DMV)
R/DN
env. kg
1 1/2
23
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Type
kW
A
A (gl/T)
1/min
Turbine
65
65
80
80
100
130
RGL70/1-B
RGL70/2-A
W-D160/240-2/18K0
18
34,5
63
2940
W-D160/240-2/22K0
22
43
63
2940
bleu / 590 x 160
bleu / 590 x 160
Manager de combustion
Type
W-FM100
W-FM 100
Allumeur électronique
Type
W-ZG02
W-ZG02
Type
Type
SQM48
SQM45
SQM48
SQM45
Type
T2C (< 600 kg/h)
T3C (> 600 kg/h)
T2C (< 600 kg/h)
T3C (> 600 kg/h)
Type
Type
321 H 2522
121 G 2520
321 H 2522
121 G 2520
Type
Type
–
DSA 46 F 001
–
DSA 46 F 001
25/1300
25/1300
Servomoteur
Couleur / ø
230
2
25
Air
Combustible
Pompe montée
Vannes magnétiques
115V 3/8” (départ)
115V 3/8” (retour)
Pressostat fioul
2 – 40 bar (départ - 18 bar)
1 – 10 bar (retour - 5 bar)
Flexibles
20 W
20 W
DN/Longueur
Poids brûleur
env. kg
430
Poids rampes
DN
env. kg
65
65
1)
125
220
150
240
430
80
80
100
130
125
220
150
240
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
61
Brûleurs multiflam
®
Le principe multiflam®
pour une réduction des émissions
mg/m3
200
200
190
190
180
180
170
170
160
160
150
150
140
140
130
130
120
110
100
90
110
100
90
LRV Gas
80
NOx
70
60
80
70
60
50
50
40
40
30
30
20
CO
En introduisant la technologie
multiflam® en 1998, Weishaupt a écrit
une nouvelle page de la technique de
combustion. Jamais auparavant des
valeurs d’émissions aussi faibles
n’avaient été atteintes. Cette nouvelle
technologie permit à Weishaupt de
réduire les émissions d’oxydes d’azote
(NOx) des brûleurs de moyenne et
grosse puissances aux valeurs des
brûleurs compacts. Weishaupt établit
ainsi de nouvelles références avec des
valeurs en-dessous de 120 mg/kWh en
fioul et 80 mg/kWh en gaz, sous
réserve de la géométrie des foyers.
LRV Öl
120
20
10
* normes allemandes
CO
Combustion optimale avec le principe multiflam®
* TA Luft Gas /
1. BImschV
10 bis 20 MW
* TA Luft Öl/
1. BImschV
10 bis 20 MW
NOx
mg/m3
10
Gaz
Fioul
Exemple d’émissions sur installations eau chaude sous réserve de dimensions foyers adaptées
Gicleur secondaire 1
Les brûleurs multiflam® permettent
de répondre aux exigences les plus
strictes en matière d’émissions
polluantes.
Gicleur secondaire 2
Déflecteur secondaire
L’innovation de la technologie
multiflam® réside dans la construction
spéciale de la chambre de mélange qui
prévoit la répartition de la flamme en
flammes primaire et secondaire. Ce
principe permet d’obtenir un processus
de combustion optimal, entraînant une
réduction des émissions d’oxydes
d’azote à un minimum.
Déflecteur primaire
Gicleur primaire
Air primaire
Gicleur secondaire 3
Gicleur secondaire 4
Air secondaire
Principe de fonctionnement de la technique multiflam®
64
Choix du brûleur fioul
Grandeurs 30 à 50, exécution 3LN – multiflam®
Chambre de mélange pour rejets NOx extrêmement faibles conformes à la classe 3 des émissions NOx
0
[ mbar ]
500
1000
Brûleur type
Tête de combustion
Puissance kW
Puissance kg/h
1500
2000
2500
3000
RL50/1-B, exécution 3LN
M50/1-4a
535 - 3750
45 - 315
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
Brûleur type
Tête de combustion
Puissance kW
Puissance kg/h
RL40/2-A, exécution 3LN
M40/2-4a
475 - 2980
40 - 250
0
500
1000
1500
2000
2500
Brûleur type
Exéc.
DIN-CERTCO
Référence
RL30/2-A
3LN
5G 332/09
211 305 24
RL40/2-A
3LN
5G 789/07
211 405 24
RL50/1-B
3LN
5G 790/07
211 504 24
3000
Plage déb. nominal
[ mbar ]
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
RL30/2-A, exécution 3LN
M30/2-4a
300 - 2145
25 - 180
Plage déb.
nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
Brûleur type
Tête de combustion
Puissance kW
Puissance kg/h
Plage déb.
nominal
[ mbar ]
0
500
1000
1500
2000
2500
3000
3500
4000
Combustible - Puissance pour
Fioul domestique EL
Les débits fioul sont calculés pour un pouvoir
calorifique de 11,91 kWh/kg pour le fioul domestique EL.
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 267.
Plage de fonctionnement selon EN 267 établie pour une
température d'air de 20 °C et une altitude de 500 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
65
Livraison/Exécutions spéciales - Brûleurs fioul
Grandeurs 30 à 50, exécution 3LN
Livraison
RL30
RL40
RL50
Carcasse brûleur, bride à charnière, capot brûleur, moteur brûleur
Weishaupt, volute d’air, turbine, tête de combustion, allumeur électronique,
câble et électrodes d’allumage, manager de combustion avec module
de commande, cellule de flamme UV, servomoteurs, joint de bride,
bride à charnière avec fin de course, vis de fixation
●
●
●
Manager de combustion W-FM100
●
●
●
Pressostat fioul sur retour
●
●
●
Pompe fioul montée
●
●
●
Flexibles
●
●
●
Exécutions spéciales
RL30
RL40
RL50
Bride d’aspiration pour raccordement gaine d’air
○
○
○
Rallonge tête de combustion
○
○
○
Régulation de vitesse
○
○
○
Régulation O2
○
○
○
W-FM séparé pour incorporation dans une armoire
○
○
○
Interface Bus
○
○
○
●
○
Livraison
Exécution spéciale
Des exécutions spéciales complémentaires sont disponibles dans le tarif ou sur demande.
Caractéristiques techniques
Moteur brûleur 3~380V (400V) 1)
Puissance nominale
Intensité sous 380 V (400V)
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Type
kW
A
A
1/min
Turbine
RL40/2-A 3LN
RL50/1-B 3LN
W-D112/140-2/4K5
4,5
9,1
16
2900
W-D112/170-2/7K0
7
15
25
2900
W-D132/170-2/9K0
9
18
35
2920
bleu / 268 x 104
bleu / 295 x 104
bleu / 345 x 104,5
Manager de combustion
Type
W-FM100 / W-FM200
W-FM100 / W-FM200
W-FM100 / W-FM200
Allumeur électronique
Type
W-ZG02
W-ZG02
W-ZG02
Type
Type
Type
SQM45
SQM45
SQM48
SQM45
SQM45
SQM48
SQM45
SQM45
SQM48
Type
TA2C
TA3C
TA4C
Type
Type
121 K 6220 (2 pièces)
121 K 6220 (2 pièces)
321 H 2322 (2 pièces)
121 G 2320 (2 pièces)
321 H 2322 (2 pièces)
121 G 2320 (2 pièces)
DSA 46 F001
Servomoteur
Couleur / ø
RL30/2-A 3LN
Air
Combustible
Chambre de mélange
Pompe montée
Vannes magnétiques
115V 1/4” (départ)
115V 1/4” (retour)
Pressostat fioul
1 – 10 bar (retour fioul dom. EL - 5 bar) Type
Flexibles
Poids brûleur
1)
66
20 W
20 W
DN, Longueur
env. kg
DSA 46 F001
DSA 46 F001
20/1000
20/1000
25/1300
100
142
208
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
Choix du brûleur gaz
Grandeurs 30 à 50, exécution 3LN
G30/2-A, exécution 3LN
G30/2-3LN
300 - 2000
360 - 2000
[ mbar ]
24
20
20
16
16
12
12
Plage déb.
nominal
24
8
4
0
-4
[kW]
0
[ mbar ]
500
4
0
1500
2000
2500
G50/1-B, exécution 3LN
G50/1-3LN
450 - 3500
540 - 3500
-4
[kW]
20
Plage déb. nominal
24
20
12
8
4
0
-4
[kW]
0
1000
2000
0
[ mbar ]
24
16
G40/2-A, exécution 3LN
G40/2-3LN
400 - 2800
480 - 2800
8
1000
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Plage déb.
nominal
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
500
1000
1500
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
16
12
8
4
0
3000
Combustibles – Puissance pour
Gaz nat. E, LL
GPL F
4000
-4
[kW]
0
1000
2000
3000
3000
4000
5000
Brûleur type
Exéc.
CE-PIN
Rampes
Référence
G30/2-A
3LN
CE 0085 AP 0528
R 1 1/2”
R 2”
217 305 08
217 305 09
DN 65
DN 80
DN 100
DN 125
217 305 44
217 305 54
217 305 64
217 305 74
R 1 1/2”
R 2”
217 405 10
217 405 11
DN 65
DN 80
DN 100
DN 125
217 405 44
217 405 54
217 405 64
217 405 74
R 1 1/2”
R 2”
217 504 10
217 504 11
DN 65
DN 80
DN 100
DN 125
217 504 44
217 504 54
217 504 64
217 504 74
G40/2-A
3LN
CE 0085 AQ 0720
Plage de fonctionnement selon EN 676 établie pour
une température d'air de 20 °C et une altitude de 0 m.
G50/1-B
3LN
CE 0085 AQ 0721
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
G50/2-A
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
2500
G50/2-A, exécution 3LN
G50/2-3LN
500 - 4500
600 - 4500
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
2000
Plage déb. nominal
[ mbar ]
3LN
CE 0085 AQ 0721
R 2”
217 505 11
DN 65
DN 80
DN 100
DN 125
DN 150
217 505 44
217 505 54
217 505 64
217 505 74
217 505 84
67
Choix du brûleur gaz
Grandeurs 60 à 70, exécution 3LN
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
G60/1-B, exécution 3LN *
G50/2-3LN
500 - 4500
600 - 4500
[ mbar ]
24
20
20
Plage déb. nominal
24
16
12
8
4
0
0
[ mbar ]
1000
2000
3000
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
16
12
8
4
0
4000
5000
6000
G70/1-B, exécution 3LN
G70/1-3LN
750 - 7000
1000 - 7000
-4
[kW]
0
[ mbar ]
1000
2000
3000
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
4000
5000
6000
G70/2-A, exécution 3LN
G70/2-3LN
1
900 - 9100
(10000)
1550 - 9100
(10000)
24
24
Plage déb. nominal
20
16
12
8
4
20
1
16
12
8
4
1
0
0
-4
[kW]
G60/2-A, exécution 3LN
G60/2-3LN
650 - 5800
900 - 5800
Plage déb. nominal
-4
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Plage déb. nominal
[ mbar ]
0
2000
4000
6000
8000
-4
[kW]
0
2000
4000
6000
8000
10000
1 Exécution 55 Hz et régulation de vitesse (contre supplément)
Combustibles – Puissance pour
Gaz nat. E, LL
GPL F
Brûleur type
Exéc.
CE-PIN
Rampes
Référence
G60/1-B
3LN *
CE 0085 AQ 0722
R 2”
217 604 14
DN 65
DN 80
DN 100
DN 125
DN 150
217 604 44
217 604 54
217 604 64
217 604 74
217 604 84
Les valeurs indiquées sont des valeurs maximales obtenues lors des
essais sur tube foyer idéal selon EN 676.
Plage de fonctionnement selon EN 676 établie pour une température
d’air de 20 °C et une altitude de 0 m.
G60/2-A
3LN
CE 0085 AQ 0722
DN 65
DN 80
DN 100
DN 125
DN 150
217 605 44
217 605 54
217 605 64
217 605 74
217 605 84
G70/1-B
3LN
CE 0085 AQ 0723
DN 65
DN 80
DN 100
DN 125
DN 150
217 704 44
217 704 54
217 704 64
217 704 74
217 704 84
G70/2-A
3LN
CE 0085 AQ 0723
DN 65
DN 80
DN 100
DN 125
DN 150
217 705 44
217 705 54
217 705 64
217 705 74
217 705 84
En fonction de l’altitude, prévoir une réduction de puissance d’environ
1 % par 100 m
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif triphasé (D)
400V, 3~, 50 Hz. Veuillez nous consulter pour d’autres tensions et fréquences
(sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55, niveau d’efficience IE2
* Remarque sur les brûleurs de taille 60/1-B 3LN
La turbine à haut rendement des brûleurs Gr. 60/1-B 3LN est équipée de
série d’un moteur électrique Weishaupt IP55 avec régulation de vitesse.
La fréquence de référence est 55 Hz.
Le prix du brûleur comprend le variateur de fréquence FC 301 P1 1K (en
IP20), la résistance frein pour un fonctionnement à 55 Hz (séparés à incorporer dans armoire) et le manager de combustion digital W-FM 200 (monté).
68
Choix du diamètre nominal des rampes gaz
Brûleurs gaz - Grandeurs 30 et 40, exéc. 3LN
Type G30/2-A, exécution 3LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
50 50 50 50 50 50
Type G40/2-A, exécution 3LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
50 50 50 50 50 50
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606;
900
40 20 15 14 13 12
23
1000
48 25 19 16 15 15
29
1100
58 29 22 19 17 17
35
1200
68 34 25 22 20 19
41
1400
91 44 32 27 25 24
55
1600
116 55 40 34 30 29
70
1800 145 67 48 40 36 35
87
2000 176 81 57 47 42 41
105
Wp = 13,295 kWh/mn3
13 11 10 10 10
16 13 12 12 12
19 16 15 14 14
22 19 17 17 16
29 24 23 21 21
37 30 28 27 26
45 36 34 32 32
54 43 40 38 37
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606;
1500
93 39 26 20 17 17
52
1600 104 43 27 21 18 17
58
1800 129 52 32 24 20 19
71
2000 157 61 37 28 23 21
86
2200 188 73 43 32 26 24
103
2400 222 85 50 37 29 27
122
2600
- 99 58 42 34 31
2800
- 114 67 48 38 35
-
Wp = 13,295 kWh/mn3
23 17 15 14 13
25 18 16 14 14
29 21 18 16 16
34 24 21 18 18
40 28 24 21 20
47 32 27 24 23
55 37 31 28 27
63 42 36 32 31
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641;
900
54 26 19 16 15 14
32
1000
66 32 23 19 18 17
39
1100
79 37 27 23 20 20
47
1200
94 44 31 26 23 23
55
1400 125 57 40 34 30 29
74
1600 162 73 50 42 37 35
96
1800 202 90 62 51 45 43
119
2000
- 109 74 60 53 50
-
Wp = 11,029 kWh/mn3
16 13 12 12 11
20 16 15 14 14
24 19 18 17 17
28 23 21 20 20
37 30 28 26 26
48 38 35 33 32
59 46 42 40 39
71 55 50 47 46
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641;
1500
131 53 33 26 21 20
73
1600
147 59 36 27 23 21
81
1800 183 71 43 32 26 24
101
2000 224 85 50 37 29 27
122
2200
- 101 59 42 33 30
2400
- 119 68 48 38 34
2600
- 138 78 55 43 39
2800
- 158 89 62 48 43
-
Wp = 11,029 kWh/mn3
30 22 19 17 17
33 23 20 18 18
40 27 23 21 20
47 32 27 24 23
55 37 31 27 26
65 42 36 31 30
75 48 40 35 34
85 55 46 40 38
GPL (F)* PCI = 25,89 kWh/mn3;
900
23 15 13 12 12
1000
28 18 15 15 14
1100
33 21 18 17 16
1200
38 24 21 19 19
1400
50 31 26 24 23
1600
63 38 32 29 28
1800
78 46 38 35 33
2000
94 54 45 41 39
d = 1,555;
12
14
16
18
23
28
33
38
Wp = 20,762 kWh/mn3
15 10 10 9 9
18 13 12 12 11
22 15 14 14 13
26 18 17 16 16
34 24 21 21 20
43 29 27 26 25
53 35 32 31 30
63 42 37 36 35
9
11
13
16
20
25
30
35
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
GPL (F)* PCI = 25,89 kWh/mn3;
1500
47 25 19 17 16
1600
52 27 21 18 17
1800
63 31 23 20 18
2000
75 36 26 23 21
2200
90 42 30 26 23
2400 105 49 35 29 26
2600 122 56 40 33 30
2800 141 65 45 38 34
d = 1,555;
16
16
18
20
22
25
29
32
Wp = 20,762 kWh/mn3
29 17 14 14 13
31 18 15 14 14
38 21 17 16 15
45 24 19 18 17
53 28 22 21 20
62 32 26 24 22
73 37 30 27 26
84 42 34 31 29
13
14
15
17
19
22
25
29
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
69
Choix du diamètre nominal des rampes gaz
Brûleurs gaz - Grandeur 50, exécution 1LN
Type G50/1-B, exécution 3LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Type G50/2-A, exécution 3LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
80 80 80 80 80 80
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
80 80 80 80 80 80
Wp = 13,295 kWh/mn3
29 21 18 16 16
34 24 21 18 18
40 28 24 21 20
47 32 27 24 23
55 37 31 28 27
68 45 39 34 33
82 55 47 41 40
99 66 56 50 48
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
2150
77 49 38 32 30 29
46 33 30 27 26 26
2400
92 57 43 36 34 33
54 38 34 31 30 29
2750
116 70 52 42 39 38
67 46 40 36 35 35
3100
142 84 62 50 46 44
81 55 48 42 41 40
3450 172 100 72 57 53 50
97 65 55 49 47 46
3800 205 118 84 66 60 57
114 76 64 56 54 53
4150
242 137 97 75 68 65
133 87 73 64 61 60
4500 281 158 111 85 77 73
154 100 83 72 69 68
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
1800 183 71 43 32 26 24
101 40 27 23 21 20
2000 224 85 50 37 29 27
122 47 32 27 24 23
2200
- 101 59 42 33 30
- 55 37 31 27 26
2400
- 119 68 48 38 34
- 65 42 36 31 30
2600
- 138 78 55 43 39
- 75 48 40 35 34
2900
- 169 95 66 51 46
- 91 59 49 42 40
3200
- 204 114 79 60 54
- 110 70 58 50 48
3500
- 242 135 93 70 63
- 130 83 68 59 56
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
2150
104 64 48 39 37 35
61 43 37 34 32 32
2400 126 75 55 45 41 40
72 49 43 38 37 36
2750 159 93 67 53 49 47
89 60 51 45 43 43
3100
197 113 80 62 57 54
109 72 60 53 50 50
3450 239 135 94 72 65 62
130 84 70 61 58 57
3800 286 159 110 83 75 71
154 99 82 70 67 66
4150
- 185 127 95 85 80
180 114 94 80 76 75
4500
- 214 145 108 96 90
- 130 106 90 86 84
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606;
1800 129 52 32 24 20 19
71
2000 157 61 37 28 23 21
86
2200 188 73 43 32 26 24
103
2400 222 85 50 37 29 27
122
2600
- 99 58 42 34 31
2900
- 122 71 51 41 37
3200
- 148 86 62 49 45
3500
- 177 103 74 58 53
-
GPL (F)* PCI = 25,89 kWh/mn3;
1800
63 31 23 20 18
2000
75 36 26 23 21
2200
90 42 30 26 23
2400 105 49 35 29 26
2600 122 56 40 33 30
2900
151 69 48 40 36
3200 184 84 58 48 43
3500 219 100 69 58 51
d = 1,555; Wp = 20,762 kWh/mn3
18
38 21 17 16 15
20
45 24 19 18 17
22
53 28 22 21 20
25
62 32 26 24 22
29
73 37 30 27 26
34
90 45 36 33 32
41
109 55 44 41 38
49
131 66 53 49 46
15
17
19
22
25
31
38
45
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
GPL (F)* PCI = 25,89 kWh/mn3;
2150
47 36 31 29 28
2400
55 41 36 33 32
2750
68 49 42 38 37
3100
83 59 50 45 43
3450
99 70 58 52 50
3800
118 82 68 60 58
4150
138 95 78 69 67
4500 160 109 90 79 76
d = 1,555; Wp = 20,762 kWh/mn3
28
33 28 27 26 25
31
38 32 30 29 29
36
47 38 36 34 34
42
56 46 42 40 40
49
67 54 50 47 46
57
79 63 58 55 54
65
92 73 67 63 62
74
106 84 77 73 71
25
28
33
39
46
54
62
71
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
70
Choix du diamètre nominal des rampes gaz
Brûleurs gaz - Grandeur 60, exécution 3LN
Type G60/1-B, exécution 3LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Type G60/2-A, exécution 3LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
3100
145 86 64 52 48 46
83 57 50 44 43 42
3300 161 95 70 56 52 49
92 63 54 48 46 46
3600 188 110 79 63 58 55
106 71 61 54 52 51
3900 217 125 90 70 64 61
121 81 69 60 58 57
4200 249 142 101 79 72 68
138 91 77 67 64 64
4500 283 161 113 87 79 75
156 102 86 75 72 70
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
3100 199 114 81 64 58 55
110 73 62 54 52 51
3300 222 126 89 69 63 60
122 80 67 59 56 55
3600 260 146 102 78 71 67
142 92 77 66 64 62
3900
- 168 116 88 79 75
163 105 87 75 71 70
4200
- 192 132 99 89 84
187 118 98 83 80 78
4500
- 217 148 111 99 93
- 133 109 93 89 87
GPL (F)* PCI = 25,89 kWh/mn3;
3100
85 61 52 47 45
3300
94 67 56 51 49
3600 108 76 63 56 54
3900 123 85 71 63 60
4200 140 96 79 70 67
4500 158 108 88 78 74
d = 1,555; Wp = 20,762 kWh/mn3
45
58 48 45 42 42
48
64 52 48 46 45
53
73 59 54 51 50
59
82 66 61 57 56
66
93 74 68 64 63
73
104 82 75 71 70
42
45
50
56
62
69
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
3500 160 85 57 41 36 34
82 49 39 32 31 30
3700
177 94 62 44 39 36
90 53 42 35 33 32
3900 194 102 67 47 41 39
98 58 46 37 35 34
4100
213 112 72 51 44 41
108 63 49 40 37 36
4300 233 121 78 55 47 44
117 68 53 43 40 39
4600 265 137 87 61 52 48
132 76 59 47 44 43
4900 299 154 97 67 57 53
149 85 66 52 49 47
5200
- 172 108 74 63 58
166 94 73 58 54 52
5500
- 191 120 81 69 63
185 105 80 63 59 57
5800
- 211 132 89 76 69
- 115 88 69 64 63
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
3500 222 115 73 50 43 40
110 63 49 39 36 35
3700 247 127 80 55 47 43
122 69 53 42 39 38
3900 273 139 88 60 51 47
135 76 58 46 42 41
4100
- 153 96 65 55 50
148 83 63 50 46 45
4300
- 167 104 70 59 54
162 90 69 54 50 48
4600
- 190 118 79 66 60
184 102 77 60 56 54
4900
- 214 132 88 74 67
- 115 87 68 62 61
5200
- 240 148 98 82 75
- 129 97 75 70 67
5500
- 268 164 109 91 83
- 144 108 84 77 75
5800
- 297 182 120 101 91
- 159 120 93 85 83
GPL (F)* PCI = 25,89 kWh/mn3;
3500
84 53 42 35 33
3700
92 58 45 38 35
3900 100 63 48 40 38
4100
109 68 51 43 40
4300
119 73 55 46 43
4600 134 82 61 50 47
4900 150 91 68 55 51
5200 168 101 75 61 56
5500 186 111 82 66 62
5800 206 123 90 73 67
d = 1,555; Wp = 20,762 kWh/mn3
32
50 37 33 30 29
34
55 40 35 32 31
36
59 43 38 34 33
39
64 46 41 37 36
41
70 50 43 39 38
45
78 55 48 43 42
49
87 61 53 48 46
54
97 68 59 53 51
59
108 75 65 58 56
65
119 82 71 63 61
29
31
33
35
38
42
46
50
55
60
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
71
Choix du diamètre nominal des rampes gaz
Brûleurs gaz - Grandeur 70, exécution 3LN
Type G70/1-B, exécution 3LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Type G70/2-A, exécution 3LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
4000
111 73 53 46 43
64 51 42 40 39
4500 137 90 64 56 52
79 63 51 48 47
5000 167 108 76 66 62
95 75 61 57 56
5500 199 128 89 77 72
113 88 72 67 65
6000 233 149 103 89 82
131 102 82 77 75
6500 270 171 117 100 92
151 117 93 87 85
7000
- 194 131 112 103
171 131 104 97 94
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
4000 152 98 68 59 54
85 67 54 50 49
4500 191 122 85 73 67
107 83 67 63 61
5000 234 148 102 88 81
131 101 81 76 74
5500 280 177 121 103 95
156 120 96 89 87
6000
- 206 140 119 109
182 140 111 103 100
6500
- 236 159 134 122
- 159 125 115 112
7000
- 267 177 148 135
- 177 138 127 123
GPL (F)* PCI = 25,89 kWh/mn3; d = 1,555;
4000
60 45 37 34 33
4500
76 56 46 43 41
5000
93 69 56 52 50
5500
111 82 66 61 59
6000 131 96 77 71 69
6500
151 110 88 81 78
7000
172 125 99 91 87
Wp = 20,762 kWh/mn3
40 35 31 30 30
51 44 39 38 38
62 54 48 47 46
74 64 58 56 55
87 75 67 65 64
101 87 77 74 73
114 98 86 83 82
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
5000 143 85 53 43 38
72 52 38 34 33
5500 172 101 63 51 45
86 62 45 41 39
6000 204 120 74 60 53
102 73 53 48 46
6500 239 140 86 69 61
120 85 62 56 53
7000 276 161 99 79 70
138 99 71 64 61
8000
- 209 128 102 90
180 128 93 83 80
9000
- 263 160 128 113
- 161 117 105 100
10000
- 197 157 138
- 199 144 129 123
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
5000 203 118 72 57 50
100 71 50 45 43
5500 244 141 85 68 59
120 85 60 54 51
6000 289 167 100 79 70
142 100 71 63 61
6500
- 195 117 92 81
167 117 83 74 71
7000
- 225 135 106 93
193 135 96 85 81
8000
- 293 175 137 120
- 176 125 111 106
9000
- 200 173 151
- 158 140 134
10000
- 271 213 185
- 194 173 165
GPL (F)* PCI = 25,89 kWh/mn3; d = 1,555;
5000
75 51 38 34 32
5500
90 61 46 41 38
6000 107 72 54 48 45
6500 125 84 62 55 52
7000 144 97 72 64 60
8000 187 126 92 82 77
9000 236 158 116 103 96
10000 290 194 142 126 118
Wp = 20,762 kWh/mn3
44 36 30 29 28
54 44 37 35 34
64 52 44 41 41
75 61 51 48 47
86 70 59 56 55
112 91 77 73 71
142 115 96 91 90
174 141 119 112 110
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Le choix est fait pour du gaz propane, mais est également valable pour du butane.
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
72
Livraison/Exécutions spéciales - Brûleurs gaz
Grandeurs 30 à 70, exécution 3LN
Livraison
G30
G40
G50
G60
G70
Carcasse brûleur, bride à charnière, capot brûleur, moteur brûleur
Weishaupt, volute d’air, turbine, tête de combustion, allumeur électronique,
câble et électrodes d’allumage, manager de combustion avec module
de commande, cellule de flamme UV, servomoteurs, joint de bride,
bride à charnière avec fin de course, vis de fixation
●
●
●
●
●
Manager de combustion W-FM100
●
●
●
●
●
Vanne magnétique double pour gaz, classe A
●
●
●
●
●
Vanne magnétique d’allumage gaz
●
●
●
●
●
Pressostat d’air
●
●
●
●
●
Pressostat gaz
●
●
●
●
●
Déflecteur mobile dans la chambre de mélange
●
●
●
●
●
Servomoteur pour
volet d’air
●
●
●
●
●
clapet gaz
●
●
●
●
●
chambre de mélange
●
●
●
●
●
Exécutions spéciales
G30
G40
G50
G60
G70
Bride de raccordement pour gaine d’air
○
○
○
○
○
Rallonge tête de combustion
○
○
○
○
○
Régulateur de charge pour W-FM100
○
○
○
○
○
Régulation de vitesse
○
○
○
○
○
Régulation O2
○
○
○
○
○
W-FM séparé pour incorporation dans une armoire
○
○
○
○
○
Interface Bus
○
○
○
○
○
Pressostat gaz max.
○
○
○
○
○
Selon EN 676, le filtre et le régulateur de pression font partie du brûleur (voir liste d’accessoires Weishaupt)
●
○
Livraison
Exécution spéciale
Des exécutions spéciales complémentaires sont disponibles dans le tarif ou sur demande.
73
Caractéristiques techniques - Brûleurs gaz
Grandeurs 30 à 70, exécution 3LN
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Type
kW
A
A (gl/T)
1/min
G50/1-B 3LN
G50/2-A 3LN
W-D132/170-2/9K0
9
18
35
2920
W-D132/210-2/14K0
14
28
50
2920
noir / 355 x 104,5
bleu / 268 x 104
bleu / 295 x 104
bleu / 345 x 104,5
Type
W-FM100
W-FM100
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
W-ZG02
W-ZG02
Type
Type
Type
SQM45
SQM45
SQM48
SQM45
SQM45
SQM48
SQM45
SQM45
SQM48
SQM45
SQM45
SQM48
Air
Combustible
Chambre de mélange
Poids brûleur
env. kg
145
Poids rampes (DMV)
R/DN
env. kg
1½
13
Caractéristiques techniques
100
39
125
37
240
150
48
G60/2-A 3LN
G70/1-B 3LN
G70/2-A 3LN
W-D160/240-2/18K0
18
34,5
63
2950
W-D160/240-2/22K0
22
43
63
2940
Type
FC301 P11K IP20
–
–
–
Couleur/ ø
bleu / 515 x 127,5
bleu / 515 x 127,5
bleu / 590 x 160
bleu / 590 x 160
W-FM200
W-FM100
W-FM100
W-FM100
Type
Allumeur électronique
Air
Combustible
Chambre de mélange
Type
W-ZG02
W-ZG02
W-ZG02
W-ZG02
Type
Type
Type
SQM48
SQM45
SQM48
SQM48
SQM45
SQM48
SQM48
SQM45
SQM48
SQM48
SQM45
SQM48
Poids brûleur
env. kg
345
Poids rampes (DMV)
R/DN
env. kg
1½
13
1)
235
80
31
W-D132/210-2/14K0
14
28
50
2920
Manager de combustion
Servomoteur
65
23
G60/1-B 3LN
Type
kW
A
A (gl/T)
1/min
Variateur de fréquence avec résistance frein
Turbine
160
2
24
W-D132/210-2/14K0
14
28
50
2920
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
74
G40/2-A 3LN
W-D112/170-2/7K0
7
15
25
2900
Manager de combustion
Servomoteur
Couleur / ø
G30/2-A 3LN
W-D112/140-2/4K5
4,5
9,1
16
2900
330
2
24
65
23
435
80
31
100
39
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
125
37
435
150
48
Choix du brûleur mixte
Grandeurs 30 et 40, exécution 3LN
RGL30/2-A, exécution 3LN
G30/2-3LN
300 - 2000
360 - 2000
357 - 2000
30 - 168
[ mbar ]
0
500
1000
1500
2000
Combustibles – Puissance pour
Fioul EL
Gaz nat. E, LL
GPL F
Les débits fioul sont calculés pour un pouvoir
calorifique de 11,91 kWh/kg pour le fioul domestique
EL.
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676 et EN 267.
2500
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Puissance kW Fioul EL
Puissance kg/h Fioul EL
RGL40/2-A, exécution 3LN
G40/2-3LN
400 - 2800
480 - 2800
476 - 2800
40 - 235
Plage déb.
nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Puissance kW Fioul EL
Puissance kg/h Fioul EL
Plage déb.
nominal
[ mbar ]
0
500
1000
1500
2000
2500
3000
Brûleur type
Exéc.
CE-PIN
DIN CERTCO
Rampes
Référence
RGL30/2-A
3LN
CE 0085 AP 0528
5G311/09M
R 1 1/2”
R 2”
218 305 18
218 305 19
DN 65
DN 80
DN 100
DN 125
218 305 44
218 305 54
218 305 64
218 305 74
R 1 1/2”
R 2”
218 405 18
218 405 19
DN 65
DN 80
DN 100
DN 125
218 405 44
218 405 54
218 405 64
218 405 74
RGL40/2-A
3LN
CE 0085 AQ 0720
5G567/05M
Plage de fonctionnement selon EN 676 et EN 267
établie pour une température d'air de 20 °C et une
altitude de 0 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
75
Choix du brûleur mixte
Grandeur 50, exécution 3LN
RGL50/1-B, exécution 3LN
G50/1-3LN
450 - 3500
540 - 3500
536 - 3500
45 - 294
0
500
1000
1500
2000
2500
3000
3500
Combustibles – Puissances pour
Fioul EL
Gaz nat. E, LL
GPL F
Les débits fioul sont calculés pour un pouvoir
calorifique de 11,91 kWh/kg pour le fioul domestique
EL.
Les valeurs indiquées sont des valeurs maximales
obtenues lors des essais sur tube foyer idéal selon
EN 676 et EN 267.
Plage de fonctionnement selon EN 676 et EN 267
établie pour une température d'air de 20 °C et une
altitude de 0 m.
En fonction de l'altitude, prévoir une réduction de
puissance d'environ 1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif
triphasé (D) 400V, 3~, 50 Hz. Veuillez nous consulter pour
d’autres tensions et fréquences (sans supplément de prix).
Caractéristiques moteur :
Classe d’isolation F, protection IP55,
niveau d'efficience IE2
76
[ mbar ]
4000
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Puissance kW Fioul EL
Puissance kg/h Fioul EL
RGL50/2-A, exécution 3LN
G50/2-3LN
500 - 4500
600 - 4500
595 - 4500
50 - 378
Plage déb. nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Puissance kW Fioul EL
Puissance kg/h Fioul EL
Plage déb. nominal
[ mbar ]
0
500
1000
1500
2000
2500
3000
3500
4000
4500
Brûleur type
Exéc.
CE-PIN
DIN CERTCO
Rampes
Référence
RGL50/1-B
3LN
CE 0085 AQ 0721
5G535/05M
R 1 1/2”
R 2”
218 504 18
218 504 19
DN 65
DN 80
DN 100
DN 125
218 504 44
218 504 54
218 504 64
218 504 74
CE 0085 AQ 0721
R 2”
218 505 19
5G535/05M
DN 65
DN 80
DN 100
DN 125
DN 150
218 505 44
218 505 54
218 505 64
218 505 74
218 505 84
RGL50/2-A
3LN
Choix du brûleur mixte
Grandeurs 60 et 70, exécution 3LN
0
1000
2000
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Puissance kW Fioul EL
Puissance kg/h Fioul EL
3000
4000
0
2000
5000
6000
0
[ mbar ]
1
4000
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Puissance kW Fioul EL
Puissance kg/h Fioul EL
8000
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
RGL60/2-A, exécution 3LN
G60/2-3LN
650 - 5500
900 - 5500
1071 - 5500
90 - 462
Plage déb. nominal
[ mbar ]
RGL70/1-B, exécution 3LN
G70/1-3LN
750 - 7000
1000 - 7000
1190 - 7000
100 - 588
Plage déb. nominal
[ mbar ]
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
RGL60/1-B, exécution 3LN *
G50/2-3LN
500 - 4500
600 - 4500
595 - 4500
50 - 378
1000
2000
3000
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Puissance kW Fioul EL
Puissance kg/h Fioul EL
4000
0
2000
5000
6000
RGL70/2-A, exécution 3LN
1
G70/2-3LN
900 - 9100
(10000)
1550 - 9100
(10000)
1550 - 9100
(10000)
130 - 763
(839)
1
Plage déb. nominal
22
20
18
16
14
12
10
8
6
4
2
0
-2
-4
[kW]
Brûleur type
Tête de combustion
Puissance kW Gaz nat. E, LL
GPL F
Puissance kW Fioul EL
Puissance kg/h Fioul EL
Plage déb. nominal
[ mbar ]
4000
6000
8000
10000
1 Exécution 55 Hz et régulation de vitesse (contre supplément)
Combustibles – Puissance pour
Gaz nat. E, LL
Fioul EL
GPL F
Brûleur type
Exéc.
CE-PIN
Rampes
Référence
RGL60/1-B
3LN *
CE 0085 AQ 0722
5G518/05M
R 2”
218 604 14
DN 65
DN 80
DN 100
DN 125
DN 150
218 604 44
218 604 54
218 604 64
218 604 74
218 604 84
CE 0085 AQ 0722
5G518/05M
R 2”
218 605 14
DN 65
DN 80
DN 100
DN 125
DN 150
218 605 44
218 605 54
218 605 64
218 605 74
218 605 84
Les débits fioul sont calculés pour un pouvoir calorifique de
11,91 kWh/kg pour le fioul domestique EL.
Les valeurs indiquées sont des valeurs maximales obtenues lors des
essais sur tube foyer idéal selon EN 676 et EN 267.
Plage de fonctionnement selon EN 676 et EN 267 établie pour une
température d’air de 20 °C et une altitude de 0 m.
RGL60/2-A
3LN
En fonction de l’altitude, prévoir une réduction de puissance d’environ
1 % par 100 m.
Tensions et fréquences :
Les brûleurs sont prévus de série pour du courant alternatif triphasé (D) 400V,
3~, 50 Hz. Veuillez nous consulter pour d’autres tensions et fréquences (sans
supplément de prix).
RGL70/1-B
3LN
CE 0085 AQ 0723
5G519/05M
DN 65
DN 80
DN 100
DN 125
DN 150
218 704 44
218 704 54
218 704 64
218 704 74
218 704 84
RGL70/2-A
3LN
CE 0085 AQ 0723
5G519/05M
DN 65
DN 80
DN 100
DN 125
DN 150
218 705 44
218 705 54
218 705 64
218 705 74
218 705 84
Caractéristiques moteur :
Classe d’isolation F, protection IP55, niveau d’efficience IE2
* Remarque sur les brûleurs de taille 60/1-B 3LN
La turbine à haut rendement des brûleurs Gr. 60/1-B 3LN est équipée de
série d’un moteur électrique Weishaupt IP55 avec régulation de vitesse.
La fréquence de référence est 55 Hz.
Le prix du brûleur comprend le variateur de fréquence FC 301 P1 1K (en
IP20), la résistance frein pour un fonctionnement à 55 Hz (séparés à incorporer dans armoire) et le manager de combustion digital W-FM 200 (monté).
77
Choix du diamètre nominal des rampes gaz
Brûleurs mixtes - Grandeurs 30 et 40, exéc. 3LN
Type RGL30/2-A, exécution 3LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
50 50 50 50 50 50
Type RGL40/2-A, exécution 3LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
50 50 50 50 50 50
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606;
900
40 20 15 14 13 12
23
1000
48 25 19 16 15 15
29
1100
58 29 22 19 17 17
35
1200
68 34 25 22 20 19
41
1400
91 44 32 27 25 24
55
1600
116 55 40 34 30 29
70
1800 145 67 48 40 36 35
87
2000 176 81 57 47 42 41
105
Wp = 13,295 kWh/mn3
13 11 10 10 10
16 13 12 12 12
19 16 15 14 14
22 19 17 17 16
29 24 23 21 21
37 30 28 27 26
45 36 34 32 32
54 43 40 38 37
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606;
1150
60 28 20 17 16 15
35
1300
73 32 22 18 16 15
41
1500
93 39 26 20 17 17
52
1750
122 49 31 24 20 18
68
2000 157 61 37 28 23 21
86
2250 196 76 45 33 27 25
107
2500
- 92 54 39 31 29
132
2800
- 114 67 48 38 35
-
Wp = 13,295 kWh/mn3
18 14 13 12 12
20 15 14 13 13
23 17 15 14 13
28 20 17 16 15
34 24 21 18 18
42 29 24 22 21
51 34 29 26 25
63 42 36 32 31
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641;
900
54 26 19 16 15 14
32
1000
66 32 23 19 18 17
39
1100
79 37 27 23 20 20
47
1200
94 44 31 26 23 23
55
1400 125 57 40 34 30 29
74
1600 162 73 50 42 37 35
96
1800 202 90 62 51 45 43
119
2000
- 109 74 60 53 50
-
Wp = 11,029 kWh/mn3
16 13 12 12 11
20 16 15 14 14
24 19 18 17 17
28 23 21 20 20
37 30 28 26 26
48 38 35 33 32
59 46 42 40 39
71 55 50 47 46
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641;
1150
82 36 24 20 18 17
47
1300
101 43 28 22 19 18
57
1500
131 53 33 26 21 20
73
1750
174 68 41 31 25 23
96
2000
- 85 50 37 29 27
122
2250 281 105 61 44 34 31
2500
- 128 73 52 40 36
2800
- 158 89 62 48 43
-
Wp = 11,029 kWh/mn3
22 17 15 14 14
25 19 17 15 15
30 22 19 17 17
38 26 23 20 20
47 32 27 24 23
58 38 32 28 27
69 45 38 33 32
85 55 46 40 38
GPL (F)* PCI = 25,89 kWh/mn3;
900
23 15 13 12 12
1000
28 18 15 15 14
1100
33 21 18 17 16
1200
38 24 21 19 19
1400
50 31 26 24 23
1600
63 38 32 29 28
1800
78 46 38 35 33
2000
94 54 45 41 39
d = 1,555;
12
14
16
18
23
28
33
38
Wp = 20,762 kWh/mn3
15 10 10 9 9
18 13 12 12 11
22 15 14 14 13
26 18 17 16 16
34 24 21 21 20
43 29 27 26 25
53 35 32 31 30
63 42 37 36 35
9
11
13
16
20
25
30
35
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
GPL (F)* PCI = 25,89 kWh/mn3;
1150
33 20 17 15 15
1300
38 22 18 16 15
1500
47 25 19 17 16
1750
60 30 22 20 18
2000
75 36 26 23 21
2250
93 44 31 26 24
2500
114 53 37 31 28
2800 141 65 45 38 34
d = 1,555;
15
15
16
17
20
23
27
32
Wp = 20,762 kWh/mn3
21 14 13 12 12
24 15 13 13 12
29 17 14 14 13
36 20 17 15 15
45 24 19 18 17
55 29 23 21 20
67 34 28 25 24
84 42 34 31 29
12
12
13
15
17
20
24
29
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
78
Choix du diamètre nominal des rampes gaz
Brûleurs mixtes - Grandeur 50, exécution 3LN
Type RGL50/1-B, exécution 3LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Type RGL50/2-A, exécution 3LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
1½” 2” 65 80 100 125
Diamètre nominal du clapet gaz
65 65 65 65 65 65
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
80 80 80 80 80 80
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
80 80 80 80 80 80
Wp = 13,295 kWh/mn3
18 14 13 12 12
23 17 15 14 13
29 21 18 16 16
37 26 22 20 19
47 32 27 24 23
59 40 34 30 29
77 52 44 39 37
99 66 56 50 48
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
1600
49 33 27 24 23 22
30 24 22 20 20 20
2000
68 44 35 30 28 27
41 30 27 25 24 24
2400
92 57 43 36 34 33
54 38 34 31 30 29
2800
119 72 53 43 40 39
68 48 41 37 36 35
3200
151 89 65 52 48 46
85 58 50 44 42 42
3600 186 108 77 61 56 53
104 69 59 52 50 49
4000 226 129 91 71 65 62
125 82 69 60 58 57
4500 281 158 111 85 77 73
154 100 83 72 69 68
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
1200
88 38 26 21 18 17
50 23 17 16 14 14
1500
131 53 33 26 21 20
73 30 22 19 17 17
1800 183 71 43 32 26 24
101 40 27 23 21 20
2100 246 93 54 39 31 29
134 51 34 29 25 24
2400
- 119 68 48 38 34
- 65 42 36 31 30
2700
- 148 83 59 45 41
- 80 52 43 37 36
3100
- 192 107 74 57 51
- 103 66 55 47 45
3500
- 242 135 93 70 63
- 130 83 68 59 56
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
1600
65 43 34 29 28 27
40 30 27 25 24 24
2000
93 57 44 36 34 33
54 39 34 31 30 30
2400 126 75 55 45 41 40
72 49 43 38 37 36
2800 164 95 69 54 50 48
92 61 52 46 44 44
3200 209 119 84 65 59 56
115 75 63 55 53 52
3600 259 145 101 77 69 66
140 90 75 65 62 61
4000
- 174 119 90 80 76
169 107 88 75 72 71
4500
- 214 145 108 96 90
- 130 106 90 86 84
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606;
1200
64 30 21 18 16 15
37
1500
93 39 26 20 17 17
52
1800 129 52 32 24 20 19
71
2100
172 67 40 30 24 23
94
2400 222 85 50 37 29 27
122
2700
- 106 62 45 36 33
3100
- 139 81 58 46 42
3500
- 177 103 74 58 53
-
GPL (F)* PCI = 25,89 kWh/mn3;
1200
35 21 17 16 15
1500
47 25 19 17 16
1800
63 31 23 20 18
2100
82 39 28 24 22
2400 105 49 35 29 26
2700 132 60 42 35 32
3100
172 79 55 45 40
3500 219 100 69 58 51
d = 1,555;
15
16
18
21
25
30
39
49
Wp = 20,762 kWh/mn3
22 14 13 12 12
29 17 14 14 13
38 21 17 16 15
49 26 21 19 18
62 32 26 24 22
78 40 32 29 28
103 52 41 38 36
131 66 53 49 46
12
13
15
18
22
27
35
45
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
GPL (F)* PCI = 25,89 kWh/mn3;
1600
33 27 24 23 23
2000
43 33 29 27 27
2400
55 41 36 33 32
2800
70 51 43 39 38
3200
87 62 52 47 45
3600 107 75 62 55 53
4000 129 89 74 65 63
4500 160 109 90 79 76
d = 1,555;
22
26
31
37
44
52
62
74
Wp = 20,762 kWh/mn3
24 21 21 20 20
30 26 25 24 24
38 32 30 29 29
48 39 37 35 34
59 48 44 42 41
72 58 53 50 49
86 68 63 60 59
106 84 77 73 71
20
24
28
34
41
49
58
71
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
79
Choix du diamètre nominal des rampes gaz
Brûleurs mixtes - Grandeur 60, exéc. 3LN
Type RGL60/1-B, exécution 3LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Type RGL60/2-A, exécution 3LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
3100
145 86 64 52 48 46
83 57 50 44 43 42
3300 161 95 70 56 52 49
92 63 54 48 46 46
3600 188 110 79 63 58 55
106 71 61 54 52 51
3900 217 125 90 70 64 61
121 81 69 60 58 57
4200 249 142 101 79 72 68
138 91 77 67 64 64
4500 283 161 113 87 79 75
156 102 86 75 72 70
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
3100 199 114 81 64 58 55
110 73 62 54 52 51
3300 222 126 89 69 63 60
122 80 67 59 56 55
3600 260 146 102 78 71 67
142 92 77 66 64 62
3900
- 168 116 88 79 75
163 105 87 75 71 70
4200
- 192 132 99 89 84
187 118 98 83 80 78
4500
- 217 148 111 99 93
- 133 109 93 89 87
GPL (F)* PCI = 25,89 kWh/mn3;
3100
85 61 52 47 45
3300
94 67 56 51 49
3600 108 76 63 56 54
3900 123 85 71 63 60
4200 140 96 79 70 67
4500 158 108 88 78 74
d = 1,555; Wp = 20,762 kWh/mn3
45
58 48 45 42 42
48
64 52 48 46 45
53
73 59 54 51 50
59
82 66 61 57 56
66
93 74 68 64 63
73
104 82 75 71 70
42
45
50
56
62
69
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
2” 65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
3100
129 70 48 36 32 30
67 41 34 28 27 26
3500 160 85 57 41 36 34
82 49 39 32 31 30
4000 204 107 70 49 43 40
103 60 47 39 36 35
4300 233 121 78 55 47 44
117 68 53 43 40 39
4500 254 132 84 59 50 47
127 73 57 46 43 42
4800 287 148 94 65 56 51
143 82 63 51 47 46
5000
- 160 101 69 59 55
155 88 68 54 50 49
5300
- 178 112 76 65 60
172 98 75 59 55 54
5500
- 191 120 81 69 63
185 105 80 63 59 57
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
3100
178 93 60 43 37 34
89 52 41 33 31 30
3500 222 115 73 50 43 40
110 63 49 39 36 35
4000 287 146 92 62 53 48
141 79 61 48 44 43
4300
- 167 104 70 59 54
162 90 69 54 50 48
4500
- 182 113 76 64 58
176 98 74 58 54 52
4800
- 206 127 85 71 65
200 111 84 65 60 58
5000
- 222 137 91 77 70
- 120 90 70 65 63
5300
- 249 153 101 85 77
- 134 101 78 72 70
5500
- 268 164 109 91 83
- 144 108 84 77 75
GPL (F)* PCI = 25,89 kWh/mn3;
3100
69 45 36 31 29
3500
84 53 42 35 33
4000 105 65 50 41 39
4300
119 73 55 46 43
4500 129 79 59 49 45
4800 145 88 66 54 50
5000 156 94 70 57 53
5300
174 104 77 63 58
5500 186 111 82 66 62
d = 1,555; Wp = 20,762 kWh/mn3
29
42 32 29 26 26
32
50 37 33 30 29
38
62 44 39 36 35
41
70 50 43 39 38
44
75 53 47 42 41
48
84 59 51 46 45
51
91 63 55 49 48
56
101 70 61 54 52
59
108 75 65 58 56
26
29
34
38
40
44
47
52
55
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
80
Choix du diamètre nominal des rampes gaz
Brûleurs mixtes - Grandeur 70, exéc. 3LN
Type RGL70/1-B, exécution 3LN
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Type RGL70/2-A, exécution 3LN
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
4000
111 73 53 46 43
64 51 42 40 39
4500 137 90 64 56 52
79 63 51 48 47
5000 167 108 76 66 62
95 75 61 57 56
5500 199 128 89 77 72
113 88 72 67 65
6000 233 149 103 89 82
131 102 82 77 75
6500 270 171 117 100 92
151 117 93 87 85
7000
- 194 131 112 103
171 131 104 97 94
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
4000 152 98 68 59 54
85 67 54 50 49
4500 191 122 85 73 67
107 83 67 63 61
5000 234 148 102 88 81
131 101 81 76 74
5500 280 177 121 103 95
156 120 96 89 87
6000
- 206 140 119 109
182 140 111 103 100
6500
- 236 159 134 122
- 159 125 115 112
7000
- 267 177 148 135
- 177 138 127 123
GPL (F)* PCI = 25,89 kWh/mn3; d = 1,555;
4000
60 45 37 34 33
4500
76 56 46 43 41
5000
93 69 56 52 50
5500
111 82 66 61 59
6000 131 96 77 71 69
6500
151 110 88 81 78
7000
172 125 99 91 87
Wp = 20,762 kWh/mn3
40 35 31 30 30
51 44 39 38 38
62 54 48 47 46
74 64 58 56 55
87 75 67 65 64
101 87 77 74 73
114 98 86 83 82
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
Puissance
kW
Alim. basse pression (avec FRS)
(pression en mbar au robinet,
pe, max = 300 mbar)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Alim. haute pression (avec régul.
HP), (pression en mbar à la
vanne magnétique double)
Diamètre nominal rampes
65 80 100 125 150
Diamètre nominal du clapet gaz
100 100 100 100 100
Gaz nat. E (N) PCI = 10,35 kWh/mn3; d = 0,606; Wp = 13,295 kWh/mn3
5000 143 85 53 43 38
72 52 38 34 33
5500 172 101 63 51 45
86 62 45 41 39
6000 204 120 74 60 53
102 73 53 48 46
6500 239 140 86 69 61
120 85 62 56 53
7000 276 161 99 79 70
138 99 71 64 61
8000
- 209 128 102 90
180 128 93 83 80
9000
- 263 160 128 113
- 161 117 105 100
10000
- 197 157 138
- 199 144 129 123
Gaz nat. LL (N) PCI = 8,83 kWh/mn3; d = 0,641; Wp = 11,029 kWh/mn3
5000 203 118 72 57 50
100 71 50 45 43
5500 244 141 85 68 59
120 85 60 54 51
6000 289 167 100 79 70
142 100 71 63 61
6500
- 195 117 92 81
167 117 83 74 71
7000
- 225 135 106 93
193 135 96 85 81
8000
- 293 175 137 120
- 176 125 111 106
9000
- 200 173 151
- 158 140 134
10000
- 271 213 185
- 194 173 165
GPL (F)* PCI = 25,89 kWh/mn3; d = 1,555;
5000
75 51 38 34 32
5500
90 61 46 41 38
6000 107 72 54 48 45
6500 125 84 62 55 52
7000 144 97 72 64 60
8000 187 126 92 82 77
9000 236 158 116 103 96
10000 290 194 142 126 118
Wp = 20,762 kWh/mn3
44 36 30 29 28
54 44 37 35 34
64 52 44 41 41
75 61 51 48 47
86 70 59 56 55
112 91 77 73 71
142 115 96 91 90
174 141 119 112 110
* La sélection en GPL est calculée pour du propane, mais peut également être
utilisable pour du butane !
La pression foyer en mbar doit être rajoutée à la
pression minimale donnée.
En alimentation basse pression avec vannes magnétiques doubles (DMV), on utilisera un régulateur avec
membrane de sécurité selon EN 88.
La pression maximale admissible au robinet pour des
installations basse pression est de 300 mbar.
En alimentation haute pression, on utilisera un
régulateur détendeur selon DIN 3380 défini dans la
documentation “Groupe de détente et régulation haute
pression pour brûleurs Weishaupt gaz et mixtes”. Cette
documentation reprend les régulateurs HP, pression
maxi d’alimentation 4 bar.
Pression d’alimentation maxi : cf. plaque signalétique.
81
Livraison/Exécutions spéciales - Brûleurs mixtes
Grandeurs 30 et 70, exécution 3LN
Livraison
RGL30
RGL40
RGL50
RGL60
RGL70
Carcasse brûleur, bride à charnière, capot brûleur, moteur brûleur
Weishaupt, volute d’air, turbine, tête de combustion, allumeur
électronique, câble et électrodes d’allumage, système de pulvérisation
avec gicleur(s), manager de combustion avec module de commande,
détection de flamme, servomoteurs, joint de bride, bride à charnière
avec fin de course, vis de fixation
●
●
●
●
●
Manager de combustion W-FM100
●
●
●
●
●
Vanne magnétique double pour gaz, classe A
●
●
●
●
●
Allumeur électronique
●
●
●
●
●
Clapet gaz
●
●
●
●
●
Pressostat d’air
●
●
●
●
●
Pressostat gaz (min.)
●
●
●
●
●
Déflecteur mobile dans la chambre de mélange
●
●
●
●
●
Servomoteur pour
volet d’air
●
●
●
●
●
clapet gaz
●
●
●
●
●
chambre de mélange
●
●
●
●
●
Exécutions spéciales
RGL30
RGL40
RGL50
RGL60
RGL70
Bride de raccordement pour gaine d’air
○
○
○
○
○
Vanne magnétique pour test pressostat d’air
lors de ventilation permanente ou post-ventilation
○
○
○
○
○
Rallonge tête de combustion
○
○
○
○
○
Régulateur de charge pour W-FM100
○
○
○
○
○
Régulation de vitesse
○
○
○
○
○
Régulation O2
○
○
○
○
○
W-FM séparé pour incorporation dans une armoire
○
○
○
○
○
Interface Bus
○
○
○
○
○
Exécution TRD 24H/72H
○
○
○
○
○
Pressostat gaz max.
○
○
○
○
○
Selon EN 676, le filtre gaz et le régulateur de pression font partie du brûleur (voir liste accessoires Weishaupt)
●
○
Livraison
Exécutions spéciales
Des exécutions spéciales complémentaires sont disponibles dans le tarif ou sur demande.
82
Caractéristiques techniques - Brûleurs mixtes
Grandeurs 30 à 50, exécution 3LN
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Type
kW
A
A
1/min
RGL40/2-A 3LN
W-D112/140-2/4K5
4,5
9,1
16
2900
W-D112/170-2/7K0
7
15
25
2900
bleu / 268 x 104
bleu / 295 x 104
Manager de combustion
Type
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
Air
Combustible
Chambre de mélange
Type
Type
Type
SQM45
SQM45
SQM48
SQM45
SQM45
SQM48
Type
TA2C
TA3C
115V (départ)
115V (retour)
Type
Type
121 K 6220 (2 pièces)
121 K 6220 (2 pièces)
321 H 2322 (2 pièces)
121 G 2320 (2 pièces)
Type
DSA 46 F001
DSA 46 F001
20/1000
20/1000
Servomoteur
Couleur / ø
RGL30/2-A 3LN
Pompe montée
Vannes magnétiques
Pressostat fioul
1 – 10 bar
(retour fioul dom. EL - 5 bar)
Flexibles
DN, Longueur
Poids brûleur
env. kg
145
Poids rampes (DMV)
DN
env. kg
1½
13
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Type
kW
A
A
1/min
65
23
80
31
100
39
RGL50/1-B 3LN
RGL50/2-A 3LN
W-D132/170-2/9K0
9
18
35
2920
W-D132/210-2/14K0
14
28
50
2920
125
37
bleu / 345 x 104,5
noir / 355 x 104,5
Manager de combustion
Type
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
Air
Combustible
Chambre de mélange
Type
Type
Type
SQM45
SQM45
SQM48
SQM45
SQM45
SQM48
Type
TA4C
T2C
115V (départ)
115V (retour)
Type
Type
321 H 2322 (2 pièces)
121 G 2320 (2 pièces)
321 H 2322 (2 pièces)
121 G 2320 (2 pièces)
Type
DSA 46 F001
DSA 46 F001
25/1300
25/1300
Servomoteur
Couleur / ø
160
2
24
Pompe montée
Vannes magnétiques
Pressostat fioul
1 – 10 bar
(retour fioul dom. EL - 5 bar)
Flexibles
DN, Longueur
Poids brûleur
env. kg
235
Poids rampes (DMV)
DN
env. kg
1½
13
1)
150
48
240
2
24
65
23
80
31
100
39
125
37
150
48
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
83
Caractéristiques techniques - Brûleurs mixtes
Grandeurs 60 et 70, exécution 3LN
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Variateur de fréquence avec résistance frein
Turbine
Type
kW
A
A
1/min
Type
Couleur / ø
RGL60/1-B 3LN
RGL60/2-A 3LN
W-D132/210-2/14K0
14
28
50
2920
W-D132/210-2/14K0
14
28
50
2920
FC301 P11K IP20
–
– / 515 x 127,5
– / 515 x 127,5
W-FM100
Manager de combustion
Type
W-FM200
Allumeur électronique
Type
W-ZG02
W-ZG02
Air
Combustible
Chambre de mélange
Type
Type
Type
SQM48
SQM45
SQM48
SQM48
SQM45
SQM48
Type
T2C
T2C
115V (départ)
115V (retour)
Type
Type
321 H 2322 (2 pièces)
121 G 2320 (2 pièces)
321 H 2322 (2 pièces)
121 G 2320 (2 pièces)
Type
DSA 46 F001
DSA 46 F001
Servomoteur
Pompe montée
Vannes magnétiques
Pressostat fioul
1 – 10 bar
(retour fioul dom. EL - 5 bar)
Flexibles
25/1300
25/1300
Poids brûleur (sans rampes)
DN, Longueur
env. kg
345
330
Poids rampes (DMV)
DN
env. kg
1½
13
Caractéristiques techniques
Moteur brûleur 3~400V 1)
Puissance nominale
Intensité sous 400V
Protection moteur (démarrage VΔ)
Vitesse de rotation (50 Hz)
Turbine
Type
kW
A
A
1/min
65
23
80
31
100
39
RGL70/1-B 3LN
RGL70/2-A 3LN
W-D160/240-2/18K0
18
34,5
63
2950
W-D160/240-2/22K0
22
44
63
2940
125
37
bleu / 590 x 160
bleu / 590 x 160
Manager de combustion
Type
W-FM100
W-FM100
Allumeur électronique
Type
W-ZG02
W-ZG02
Type
Type
Type
SQM48
SQM45
SQM48
SQM48
SQM45
SQM48
Type
T2C (< 450 kg/h)
T3C (> 450 kg/h)
T3C
Type
Type
321 H 2522 (2 pièces)
121 G 2520 (2 pièces)
321 H 2522 (2 pièces)
121 G 2520 (2 pièces)
Type
DSA 46 F001
DSA 46 F001
Servomoteur
Couleur / ø
2
24
Air
Combustible
Chambre de mélange
Pompe montée
Vannes magnétiques
115V (départ)
115V (retour)
Pressostat fioul
1 – 10 bar
(retour fioul dom. EL - 5 bar)
Flexibles
25/1300
25/1300
Poids brûleur (sans rampes)
env. kg
435
435
Poids rampes (DMV)
DN
env. kg
1½
13
1)
84
DN, Longueur
2
24
65
23
80
31
Les moteurs électriques remplissent le niveau d’efficience IE2 selon la réglementation (EG) n° 640/2009.
100
39
125
37
150
48
150
48
Dimensions brûleurs fioul
Grandeurs 30 à 70
d1
h1
b4 d2
h3
b1
r2
b2
env.264
264mm*
mm*
ca.
r1
d5
d5
* selon le modèle de réchauffeur fioul
d7
d6
d7
d6
Grandeurs 30-50
Grandeurs 60-70
l1
l3
60°
45°
Brûleur
type
Cotes en mm
b2
b1
b4
d1
d2
d5
d6
d7
h1
h3
l1
l3
r1
r2
MS30Z/2-A
813
399
418
280
250
M12
360
285
572
407
892
303
950
890
RMS30/2-A
815
399
418
280
250
M12
360
285
572
407
892
303
950
890
MS40Z/1-B
887
441
462
280
250
M12
360
285
607
422
937
303
1100
970
RMS40/1-B
889
441
462
280
250
M12
360
285
607
422
937
303
1100
970
RMS40/2-A
889
441
462
320
290
M12
400
325
607
422
937
361
1100
970
L50T/2-A
992
493
550
380
280
M16
480
390
728
513
990
357
1100
1025
RL50/1-B
970
463
550
320
290
M12
400
330
728
513
985
361
1100
1000
RMS50/1-B
970
463
550
320
290
M12
400
330
728
513
985
361
1100
1000
RL50/2-A
993
493
550
380
350
M16
480
390
728
513
990
386
1100
1025
RMS50/2-A
993
493
550
380
350
M16
480
390
728
513
990
386
1100
1025
RL60/2-A
1100
517
670
429
400
M16
470
435
930
670
1189
407
1260
1140
RMS60/2-A
1132
517
670
429
400
M16
470
435
930
670
1189
407
1260
1140
RL70/1-A
1277
603
760
470
480
M16
550
500
1075
775
1368
417
1500
1310
RMS70/1-A
1290
603
760
470
480
M16
550
500
1075
775
1368
417
1500
1310
RL70/2-A
1297
623
760
470
480
M16
550
500
1075
775
1368
417
1500
1310
RMS70/2-A
1310
623
760
470
480
M16
550
500
1075
775
1368
417
1500
1310
RL30/2-A 3LN
811
399
418
280
256
M12
360
285
572
407
892
359
950
890
RL40/2-A 3LN
889
441
462
320
296
M12
400
325
607
422
937
376
1100
970
RL50/1-B 3LN
970
463
550
320
296
M12
400
325
728
513
990
376
1100
1000
Pour les cotes complémentaires, se reporter à la notice de montage
85
Dimensions brûleurs gaz
Grandeurs 30 à 70
b4 d1 d2
b1
r2
h1
b2
h3
r1
l10
l3
l1
60°
45°
(Vue : exécution 3LN)
l9
d5
d5
d7
d6
d7
d6
Grandeurs 30-50
Grandeurs 60-70
Brûleur
type
Cotes en mm
b2
b1
b4
d1
d2
d5
d6
d7
h1
h3
l1
l3
l9
l10
r1
r2
G50/1-B ZM-NR
883
460
550
320
290
M12
400
325
730
513
1200
332
258
133
1060
1050
G50/2-A ZM-NR
905
505
550
382
350
M16
480
390
730
513
1249
332
308
158
1060
1050
G60/2-A ZM-NR
1010
517
670
432
400
M16
470
435
930
670
1478
357
348
178
1250
1140
G70/1-B ZM-NR
1169
646
760
432
400
M16
470
435
1075
775
1648
357
348
178
1440
1310
G70/3-A ZM-NR
1145
622
760
510
480
M16
580
530
1075
775 *
1660
467
368
186
1440
1310
G70/4-A ZM-NR
1145
622
760
510
480
M16
580
530
1075
775 *
1660
467
368
186
1440
1310
G50/1-B ZM-1LN
883
460
550
320
290
M12
400
325
730
513
1200
332
258
133
1060
1050
G50/2-A ZM-1LN
905
505
550
382
350
M16
480
390
730
513
1249
447
308
158
1060
1050
G70/1-B ZM-1LN
1169
646
760
432
406
M16
470
435
1075
775
1648
419
348
178
1440
1310
G70/2-A ZM-1LN
1190
622
760
470
480
M16
550
500
1075
775
1668
447
368
188
1440
1310
G50/1-B ZM-LN
883
460
550
320
296
M12
400
325
730
513
1200
367
258
133
1060
1050
G50/2-A ZM-LN
905
505
550
382
350
M16
480
390
730
513
1249
387
308
158
1060
1050
G60/2-A ZM-LN
1010
517
670
432
406
M16
470
435
930
670
1478
432
348
178
1250
1140
G70/1-B ZM-LN
1169
601
760
432
406
M16
470
435
1075
775
1648
432
348
178
1440
1310
G70/2-A ZM-LN
1190
622
760
470
480
M16
550
500
1075
775
1668
437
368
188
1440
1310
G30/2-A 3LN
729
400
418
280
256
M12
360
285
572
407
1083
366
238
123
840
890
G40/2-A 3LN
795
441
462
320
296
M12
400
325
607
422
1148
380
258
133
895
970
G50/1-B 3LN
883
460
550
320
296
M12
400
325
730
513
1200
380
258
133
1060
1050
G50/2-A 3LN
905
505
550
382
335
M16
480
390
730
513
1249
450
308
158
1060
1050
G60/1-B 3LN
1010
517
670
432
334
M16
470
435
930
670
1478
431
348
178
1350
1140
G60/2-A 3LN
1010
517
670
432
376
M16
470
435
930
670
1478
480
348
178
1350
1140
G70/1-B 3LN
1214
646
760
432
376
M16
470
435
1075
775
1648
480
348
178
1500
1310
G70/2-A 3LN
1190
622
760
470
444
M16
550
500
1075
775
1668
475
368
188
1500
1310
Pour les cotes complémentaires, se reporter à la notice de montage
* Raccordement allumage gaz 805 mm
86
Dimensions brûleurs mixtes
Grandeurs 30 à 70
d5
45°
b1
r2
b4 d1 d2
h1
d7
d6
Grandeurs 30-50
d5
b2
h3
60°
r1
l10
l3
l9
l1
d7
d6
Grandeurs 60-70
Réchauffeur fioul pour brûleur
fioul lourd (RGMS...)
(Vue : exécution 3LN)
Brûleur
type
Cotes en mm
b2
b1
b4
d1
d2
d5
d6
d7
h1
h3
l1
l3
l9
l10
r1
r2
RGL30/2-A ZM-NR
931
400
418
280
250
M12
360
285
572
407
1083
272
238
123
970
915
RGL40/1-B ZM-NR
983
431
462
280
250
M12
360
285
607
422
1128
272
238
123
1050
970
RGL40/2-A ZM-NR
983
431
462
320
290
M12
400
325
607
422
1148
332
258
133
1050
970
RGL50/1-B ZM-NR
1092
460
550
320
290
M12
400
325
730
513
1195
332
258
133
1180
1050
RGL50/2-A ZM-NR
1146
505
550
382
350
M16
480
390
730
513
1249
332
308
158
1180
1050
RGL60/2-A ZM-NR
1245
517
670
432
400
M16
470
435
930
670
1478
357
348
178
1350
1140
RGL70/1-B ZM-NR
1454
646
760
432
400
M16
470
435
1075
775
1646
357
348
178
1500
1310
RGL70/2-A ZM-NR
1430
622
760
470
480
M16
550
500
1075
775
1666
362
368
188
1500
1310
RGL70/3-A ZM-NR
1430
622
760
510
480
M16
580
530
1075
775 *
1660
467
368
186
1500
1310
RGL70/4-A ZM-NR
1430
622
760
510
480
M16
580
530
1075
775 *
1660
467
368
186
1500
1310
RGMS30/2-A NR
931
400
330
280
250
M12
360
285
572
407
1083
272
338
123
970
915
RGMS40/1-B NR
967
403
330
280
250
M12
360
285
608
422
1129
272
338
123
1050
970
RGMS40/2-A NR
967
403
370
320
290
M12
400
325
608
422
1148
330
358
133
1050
970
RGMS50/1-B ZM-NR 1092
460
550
320
290
M12
400
325
730
513
1195
332
258
133
1180
1050
RGMS50/2-A ZM-NR 1146
505
550
382
350
M16
480
390
730
513
1249
332
308
158
1180
1050
RGMS60/2-A ZM-NR 1132
517
670
432
400
M16
470
435
930
670
1478
357
348
178
1350
1140
RGMS70/1-B ZM-NR 1290
646
760
432
400
M16
470
435
1075
775
1646
357
348
178
1500
1310
RGMS70/2-A ZM-NR 1310
622
760
470
480
M16
550
500
1075
775
1666
362
368
188
1500
1310
RGMS70/3-A ZM-NR 1310
622
760
510
480
M16
580
530
1075
775 *
1660
467
368
186
1500
1310
RGMS70/4-A ZM-NR 1310
622
760
510
480
M16
580
530
1075
775 *
1660
467
368
186
1500
1310
RGL50/1-B ZM-1LN
1092
460
550
320
290
M12
400
325
730
513
1195
332
258
133
1180
1050
RGL50/2-A ZM-1LN
1146
505
550
382
350
M16
480
390
730
513
1249
447
308
158
1180
1050
RGL70/1-B ZM-1LN
1454
646
760
432
406
M16
470
435
1075
775
1648
419
348
178
1500
1310
RGL70/2-A ZM-1LN
1430
622
760
470
480
M16
550
500
1075
775
1668
447
368
188
1500
1310
RGL30/2-A 3LN
924
400
418
280
256
M12
360
285
572
407
1083
366
238
123
970
890
RGL40/2-A 3LN
990
441
462
320
296
M12
400
325
607
422
1148
380
258
133
1050
970
RGL50/1-B 3LN
1098
460
550
320
296
M12
400
325
730
513
1195
380
258
133
1180
1050
RGL50/2-A 3LN
1146
505
550
382
335
M16
480
390
730
513
1249
450
308
158
1180
1050
RGL60/1-B 3LN
1245
517
670
432
334
M16
470
435
930
670
1478
431
348
178
1350
1140
RGL60/2-A 3LN
1245
517
670
432
376
M16
470
435
930
670
1478
480
348
178
1350
1140
RGL70/1-B 3LN
1454
646
760
432
376
M16
470
435
1075
775
1648
480
348
178
1500
1310
RGL70/2-A 3LN
1430
622
760
470
444
M16
550
500
1075
775
1668
475
368
188
1500
1310
Pour les cotes complémentaires, se reporter à la notice de montage
* Raccordement allumage gaz 805 mm
87
Schémas de fonction
L50T (partie fioul)
RGL30 exéc. ZM-NR
13
10
13a
230V
16a
10
RL50 à RL70
RGL40 à RGL70 (partie fioul)
12
12
16a
11
10
12
16
115V
230V
230V
115V
P
M
14a
15
P
M
230V
12a
13a 13a
MS30Z/2-A, MS40Z/1-B
12a
12a 14a
15
RGMS 60/70 (partie fioul)
RMS30 à RMS50
RGMS30 à RGMS50 (partie fioul)
avec pompe et réchauffeur séparés
Pompe et réchauffeur montés
10
11
12
17
16
11
10
17
12
18a
16
10
17
11
18b
14b
12
16
P
115V
115V
115V
P
230V
P
12a
14a
12a 14a
13b 13
RL30 à RL50 exéc. 3LN
RGL30 à RGL70 exéc. 3LN (partie fioul)
10
11
12
12
16
115V
115V
16
16
115V
115V
P
19
88
12a
115V
115V
115V
12a 14a
M
15
16
P
M
15
12b
M
12a 18b 14a 15
G50 à G70
(partie gaz exéc. NR, 1LN et 3LN)
RGL30 à RGL70 exéc. 3LN (partie gaz)
G50 à G70 exéc. LN
avec vannes magnétiques DMV
avec vannes magnétiques DMV
5b
71
11
21
P P
P
31 4a1 4
8
5
Légende
1
Robinet 1
2
Filtre gaz 1
3
Régulateur de pression (BP) 1
4
Pressostat gaz min.
4a Pressostat gaz max. (TRD) 1
5
Vanne magnétique double (DMV)
5a Vanne magnétique d’allumage
6
Clapet gaz
7
Manomètre avec robinet poussoir 1
8
Pressostat gaz (DK)
9
Brûleur
10 Pompe fioul
9
9
71
6
11
11
12
12a
12b
13
13a
13b
14a
21
P P
P
31 4a1 4
8
52
6
Filtre
Vanne magn. fioul, fermée hors tension
(115V branché électriquement en série avec 12a)
Vanne magn. fioul, fermée hors tension
(115V branché électriquement en série avec 12,
monté dans le sens opposé à l’écoulement du
fluide)
Vanne magn. Bypass, ouverte hors tension
Vanne magn. fioul, fermée hors tension
Vanne magn. fioul, ouverte hors tension
pour allures 1, 2 et 3
Vanne magn. fioul, ouverte hors tension
Pressostat fioul retour
14b
15
16
16a
17
18a
18b
19
1
Pressostat fioul départ
Régulateur fioul
Ligne de gicleur avec obturateur
Ligne de gicleur sans obturateur
Réchauffeur fioul
Thermostat
Sonde de température PT 100
(contrôle température mini fioul)
Filtre fioul externe 1
non inclus dans le prix du brûleur
89
Stations de pompage et de réchauffage
Fourniture - Stations de pompage
Groupe pompe (pompe à vis avec
moteur), manomètre, vacuomètre,
soupape de régulation, robinets, bride
d’aspiration, bride de refoulement avec
contre-bride, vis et joints, filtre sur l’aspiration. Tous ces éléments sont montés sur une plaque de base.
Les stations de pompage sont livrables
en deux exécutions : station simple
avec une pompe et station double avec
deux pompes. Dans ce cas, la deuxième pompe est en réserve, permettant
une remise en marche rapide en cas de
défaut.
Nous n’utilisons que des pompes de
haute qualité et adaptées à la puissance des brûleurs.
Fourniture - Stations de réchauffage
Les stations de réchauffage sont montées directement sur une plaque de
base. Le réchauffage règle la température de préchauffage et maintient ainsi
la viscosité du fioul à une valeur constante.
Les stations de réchauffage sont
disponibles en deux versions :
1. Réchauffage électrique
2. Réchauffage à fluide
Les réchauffeurs utilisés sont de types
WEV... et MV... .
Réchauffeur à fluide MV
Ces appareils sont des échangeurs de
calories à rendement élevé avec une
circulation de fioul forcée. Le rendement élevé est obtenu grâce à une
construction compacte. L’eau chaude, la
vapeur et le fluide thermique peuvent
être utilisés comme fluide chauffant.
Une température constante est garantie, ce qui assure une combustion
stable. La température du fioul obtenue
est dépendante de la chaleur du fluide
utilisé.
90
Pour le choix et le dimensionnement, il
faut tenir compte des diagrammes du
chapitre 5.3 de la notice “Réchauffeurs
électriques et à fluide Weishaupt”,
imprimé n° 18. Les réchauffeurs fluides
sont indépendants et peuvent être
rajoutés à l’installation à tout moment.
Ils peuvent fonctionner seuls ou en
série avec un réchauffeur électrique.
Pour des pressions vapeur supérieures
à 7,5 bar ou de l’eau surchauffée
supérieure à 180-200 °C, l’adjonction
d’un réchauffeur électrique n’est pas
nécessaire. Ceci n’est possible que si
l’installation fonctionne constamment
avec les pressions ou températures
mini précitées ou si l’installation peut
être démarrée avec du fioul domestique
ou au gaz.
Si l’apport de température du réchauffeur fluide n’est pas suffisant, l’appoint
sera assuré par un réchauffeur
électrique. Le réchauffeur électrique
réchauffe le fioul pendant la phase de
démarrage de l’installation. Dès que le
fluide arrive en température ou en pression, on alimente le réchauffeur fluide
et on coupe le réchauffeur électrique.
On économise ainsi de l’énergie
électrique.
Pour le réchauffeur à fluide, différents
accessoires de raccordement sont
prévus en fonction de la nature de ce
fluide. En cas de fonctionnement sans
réchauffeur électrique, il faut prévoir un
système de réglage. Les organes de
raccordement fluide ne sont pas
compris dans le prix du réchauffeur.
Recommandations générales
Lors du démarrage d’une installation au
fioul lourd, la puissance du réchauffage
électrique doit être prévue pour arriver
à monter la chaudière à 30 % de sa
puissance.
Conseils de montage
Le filtre fioul, le pot de dégazage, le pot
de circulation, les stations de pompage
et de réchauffage doivent être montés
près du brûleur.
Sur les brûleurs à réchauffeur fioul
séparé, le temps de la phase de démarrage est fonction du temps nécessaire
au fioul pour circuler entre le pot de
dégazage ou le pot de circulation et le
brûleur.
Plus la canalisation entre le pot de
dégazage ou le pot de circulation et le
brûleur sera courte, plus le temps entre
la demande de température et l’ouverture des vannes fioul sera court.
Stations de pompage et de réchauffage
Stations de pompage simple (pas pour les brûleurs exécution 3LN)
Brûleur
Puissance env. kg/h
Caractéristiques techniques - Pompe
Débit l/h
Vitesse 1/min.
Moteur kW
Exécution avec 1 pompe
Type pompe
Référence
2,20
3,00
3,00
LFW-15-EL
LFW-20-EL
LFW-26-EL
270 008 01
270 008 02
270 008 03
2,64
3,60
3,60
LFW-15-EL
LFW-20-EL
LFW-26-EL
270 008 07
270 008 08
270 008 09
1,50
2,20
3,00
LFW-10-S
LFW-15-S
LFW-20-S
270 008 24
270 008 25
270 008 26
1,80
1,80
2,60
LFW-7-S
LFW-10-S
LFW-15-S
270 008 30
sur demande
sur demande
Moteur kW
Exécution avec 2 pompes
Type pompe
Référence
2,20
3,00
3,00
DLC-1800-EL
DLC-2400-EL
DLC-2600-EL
270 008 12
270 008 13
270 008 14
1,80
2,64
3,60
DLC-1200-EL
DLC-1800-EL
DLC-2400-EL
270 008 18
270 008 19
270 008 20
1,50
2,20
3,00
DLC-1200-S
DLC-1800-S
DLC-2400-S
270 008 36
270 008 37
270 008 38
1,80
1,80
2,60
DLC-900-S
DLC-1200-S
DLC-1800S
sur demande
sur demande
sur demande
pour fioul domestique, 6 mm2s, ℓ = 0,84 kg/l, fréquence 50Hz*
504 – 600
600 – 789
789 – 1011
1428
1878
2406
2900
2900
2900
pour fioul domestique, 6 mm2s, ℓ = 0,84 kg/l, fréquence 60Hz*
474 – 748
748 – 983
983 – 1260
1782
2340
3000
3450
3450
3450
pour fioul lourd, 12 mm2s, ℓ = 0,98 kg/l, fréquence 50Hz*
349 – 479
479 – 749
749 – 985
977
1529
2011
2900
2900
2900
pour fioul lourd, 12 mm2s, ℓ = 0,98 kg/l, fréquence 60Hz*
282 – 438
438 – 594
594 – 923
894
1212
1884
3450
3450
3450
* Données techniques de fonctionnement
Stations de pompage double (pas pour les brûleurs exécution 3LN)
Brûleur
Puissance env. kg/h
Caractéristiques techniques - Pompe
Débit l/h
Vitesse 1/min.
pour fioul domestique, 6 mm2s, ℓ = 0,84 kg/l, fréquence 50Hz*
jusqu’à 600
600 – 789
789 – 1011
1428
1878
2406
2900
2900
2900
pour fioul domestique, 6 mm2s, ℓ = 0,84 kg/l, fréquence 60Hz*
jusqu’à 474
474 – 748
748 – 983
1128
1782
2340
3450
3450
3450
pour fioul lourd, 12 mm2s, ℓ = 0,98 kg/l, fréquence 50Hz*
349 – 479
479 – 749
749 – 985
977
1529
2011
2900
2900
2900
pour fioul lourd, 12 mm2s, ℓ = 0,98 kg/l, fréquence 60Hz*
282 – 438
438 – 594
594 – 923
894
1212
1884
3450
3450
3450
* Données techniques de fonctionnement
Stations de réchauffage
Type
Nombre
Réchauffeur à fluide
kg/h
Réchauffeur électrique (EV)
kg/h à Δt = 75 °C
Référence
WEV3.1/01
WEV3.1/01
1
2
–
–
375
750
170 003 55
170 003 52
WEV3/01
WEV3/01
1
2
–
–
500
1000
170 002 23
170 002 24
MV9C avec régulateur de temp.
MV9C sans régulateur de temp.
1
1
500
500
–
–
170 001 03
170 001 04
MV10A avec régulateur de temp.
MV10A sans régulateur de temp.
1
1
1000
1000
–
–
170 000 94
170 002 30
Liaisons de raccordement ainsi que stations de pompage ou de réchauffage supplémentaires sur demande
91
Weishaupt SAS
21 rue André Kiener, B.P. 31219
68012 Colmar Cedex
Tél. 03 89 20 50 50
Fax 03 89 23 92 43
www.weishaupt.fr
www.vigilance-meteo.fr
[email protected]
Impr. no 83211105, Décembre 2013
Imprimé en Allemagne. Tous droits
réservés. Sous réserve de toute
modification. Reproduction interdite.
Disponibilité et proximité
Un vaste réseau de vente et
de service après-vente
Les produits Weishaupt sont distribués
par des professionnels du chauffage,
véritables partenaires de la marque.
Weishaupt leur met à disposition un
vaste réseau de distribution et de
service après-vente.
Weishaupt est présent aux côtés des
professionnels du chauffage, dans leur
intérêt et celui de leurs clients.
Dans chacune des agences Weishaupt,
des techniciens hautement qualifiés
se tiennent à la disposition des clients
pour répondre à toutes les questions
sur les brûleurs, chaudières, systèmes
solaires, pompes à chaleur ou tout autre
produit de la gamme Weishaupt.
-w-
Vos contacts Weishaupt
Annecy
04 50 69 33 42
Belfort
03 84 21 10 00
Bordeaux
05 57 92 32 62
Caen
02 31 83 25 29
Clermont-Ferrand
04 73 28 83 50
Colmar
03 89 20 50 90
Dijon
03 80 59 67 20
Grenoble
04 76 33 24 24
Lille
03 20 05 44 10
Lorient
02 97 05 06 36
Lyon
04 72 14 99 00
Marseille
04 91 02 41 14
Metz
03 87 17 12 20
Montpellier
04 67 47 44 40
Nantes
02 51 89 65 00
Nice
04 92 12 00 50
Orléans
02 38 72 40 10
Paris
01 45 60 04 62
Reims
03 26 85 62 32
Rennes
02 99 53 66 53
Rouen
02 35 65 00 41
Saint-Etienne
04 77 43 95 05
Strasbourg
03 88 33 01 13
Toulon
04 94 75 76 19
Toulouse
05 34 60 95 80
Tours
02 47 71 10 50
Siège Social
Points de vente
