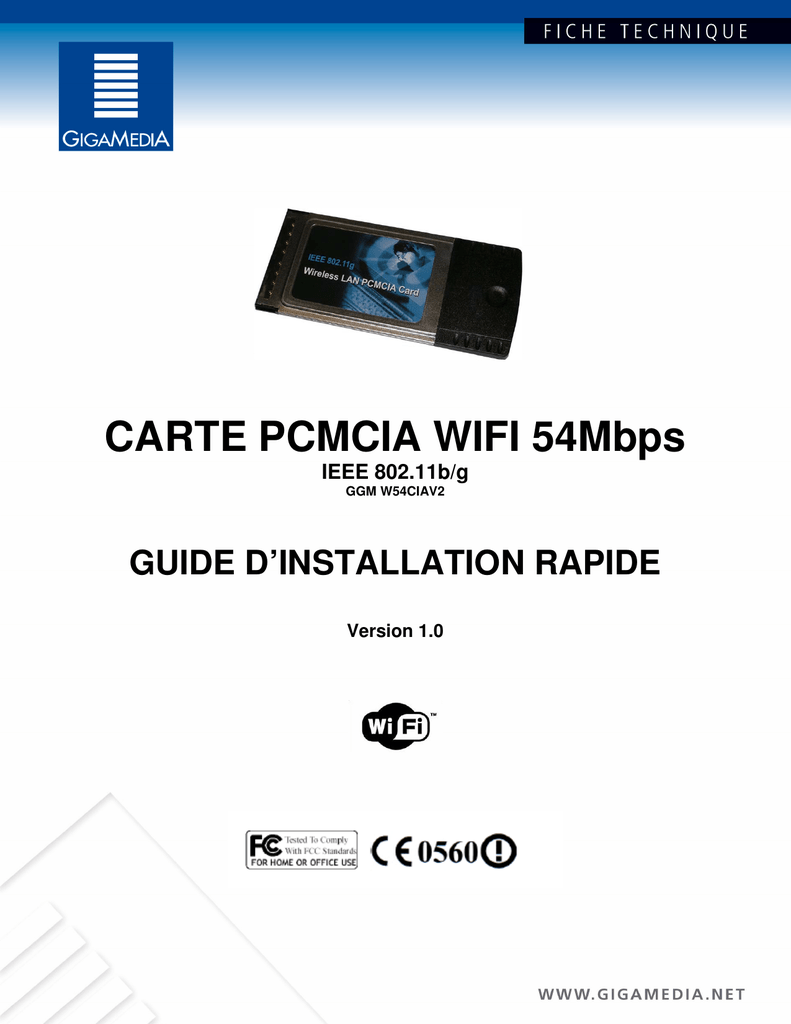

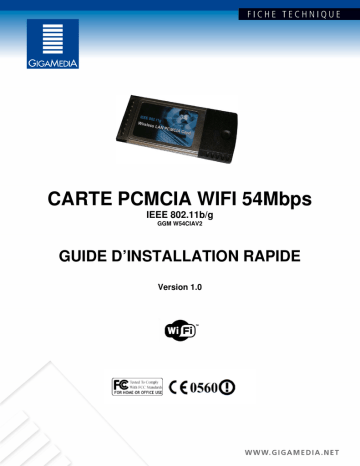

CARTE PCMCIA WIFI 54Mbps

CARTE PCMCIA WIFI 54Mbps
IEEE 802.11b/g
GGM W54CIAV2
GUIDE D’INSTALLATION RAPIDE
Version 1.0
Merci de lire le « Guide d’installation rapide » avant la mise en place de l’adaptateur
WIFI afin d’obtenir une configuration optimale.
CONTENU DE LA BOÎTE
- Carte PCMCIA WIFI 54Mbps
- Guide d’installation rapide en français
- Cd-rom d’installation (drivers + manuel)
Si un produit manque, merci de contacter votre fournisseur.
1- INSTALLATION DES DRIVERS ET DE l’UTILITAIRE
Insérez le Cd-rom d’installation dans votre lecteur de Cd-rom, patientez quelques
instants, le lancement se fait automatiquement.
Opération 1 : Insérez le
Cd-rom d’installation
dans votre lecteur de Cdrom, le lancement se fait
automatiquement.
La fenêtre de bienvenue
apparaît, cliquez sur
« Next » pour poursuivre.
-2-
Opération 2 : Cliquez sur
« Next » pour installer le
programme au chemin de
destination indiqué ou, cliquez
sur « Browse… » pour
changer le chemin
d’installation du programme.
Opération 3 : Le
programme copie les
fichiers d’installation sur
votre disque dur.
-3-
Opération 4 : Une boîte de
dialogue apparaît vous
avertissant que le logiciel n’a
pas passé le test de
compatibilité avec Windows.
Choisissez « Continuer »
pour poursuivre l’installation.
Opération 5 : Cliquez sur
« Finish » pour terminer
l’installation
-4-
Après avoir installé l’utilitaire,
insérez la carte PCMCIA WIFI
dans l’emplacement prévu de
votre ordinateur. Merci de
vérifier la bonne mise en place
de la carte PCMCIA WIFI.
Si cet écran s’affiche, cochez « Non,
pas pour cette fois » et cliquez sur
« Suivant ».
Opération 6 : Windows
détecte automatiquement
l’ajout de la carte PCMCIA
WIFI et ouvre la fenêtre
suivante, cliquez sur
« Suivant » pour continuer.
-5-
Opération 7 : une
fenêtre d’avertissement
apparaît, cliquez sur
« Continuer » pour
poursuivre.
Opération 8 : installation
des fichiers requis.
-6-
Opération 9 : l’installation
est maintenant terminée,
cliquez sur « Terminer ».
Opération 10 : Double-cliquez sur l’icône
Qui se trouve sur votre bureau Windows
afin de lancer l’utilitaire de configuration.
une icône apparaît ensuite dans votre barre
des tâches.
-7-
POUR LES UTILISATEURS DE WINDOWS XP, IL FAUT DESACTIVER LA PRISE EN
CHARGE WIFI
1
Clique-droit sur « Favoris
Réseaux », et cliquez
ensuite sur « Propriétés »
2
Clic-droit sur « Connexion
réseau sans fil », et cliquez
ensuite sur « Propriétés »
-8-
3
Décochez la case « Utiliser
Windows pour configurer
mon réseau sans fil » pour
ne plus utiliser l’utilitaire
propre à Windows Xp.
-9-
2- CONFIGURATION DU LOGICIEL WIFI
Double cliquez sur l’icône de réseau sans fil « Marvell wireless utility » dans la barre des
tâches.
La fenêtre ci-dessous s’affiche, elle contient plusieurs onglets de configuration afin de
voir et/ou changer les paramètres. Si vous changez un ou plusieurs paramètres, les
changements s’effectuent et s’appliquent sans redémarrage de Windows.
- 10 -
2.1 Network Status
L’onglet « Network Status » donne des détails sur la connexion wifi actuelle, la qualité
du signal wifi, les paramètres TCP/IP de la connexion et le numéro du canal wifi utilisé.
2.2 Profile Manager
Le « Profile Manager », vous permet de sauvegarder les paramètres de votre
configuration wifi préféré afin de pouvoir la sélectionner rapidement dans « Select
profile » du menu « Network Status ». Vous avez la possibilité de créer plusieurs profiles
de configuration.
Vous pouvez changer les paramètres de cryptage et d’authentification dans « Profile
Manager.
2.3 Site Survey
L’onglet « Site Survey », nous donne des informations sur le réseau SSID, l'adresse
de MAC, la sécurité, le canal, le signal et le type de réseau WIFI à proximité de la carte
PCMCIA WIFI.
Merci de patienter le temps que le système scanne les réseaux WIFI se trouvant à
proximités, ou cliquez directement sur « Refresh » afin d’afficher les réseaux
disponibles.
Vous pouvez assigner un réseau WIFi avec lequel vous voulez être connecté.
Faites un double-clique sur un réseau WIFI dans la liste afin de se connecter à celui-ci.
2.4 Statistics
Cette page vous affiche les informations basées sur la norme WIFI 802.11 et MIB.
- 11 -
2.5 Advenced
Vous pouvez changer les paramètres des protocoles, choisissez « Default »
2.6 Administration
Cette page vous permet d’importer des profils du fichier ainsi que d’exporter des
profils afin de pouvoir « sauvegarder/restaurer » la configuration.
2.7 About Information
Affichage des informations du constructeur.
- 12 -
3- EXEMPLE DE CONFIGURATION
IP/Masque du Routeur WIFI : 192.168.0.1 / 255.255.255.0
IP/Masque de la connexion WIFI de l’ordinateur : 192.168.0.2 / 255.255.255.0
1
Double-cliquez sur
le réseau ou sur le
bouton « Associate »
afin de se connecter.
Cliquez sur « Refresh »
afin d’afficher les réseaux
sans fils disponibles
- 13 -
2
Sur l’onglet « Network Status », la
connexion est établie sur le réseau
« Wireless » avec une qualité de
signal à 100%.
- 14 -
