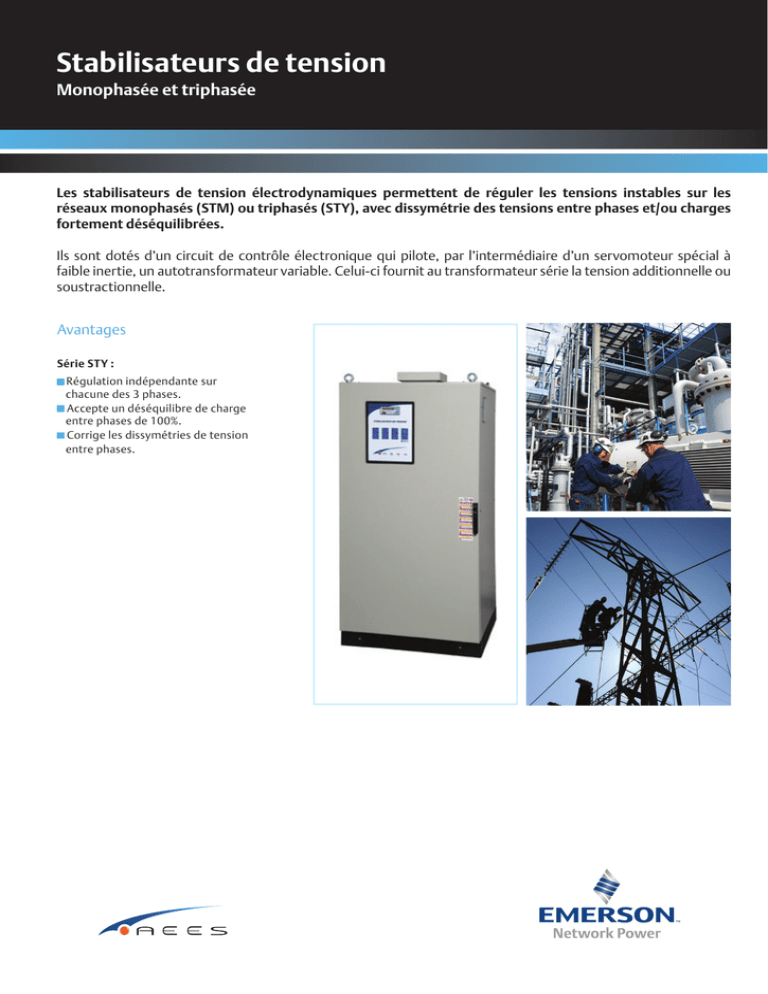

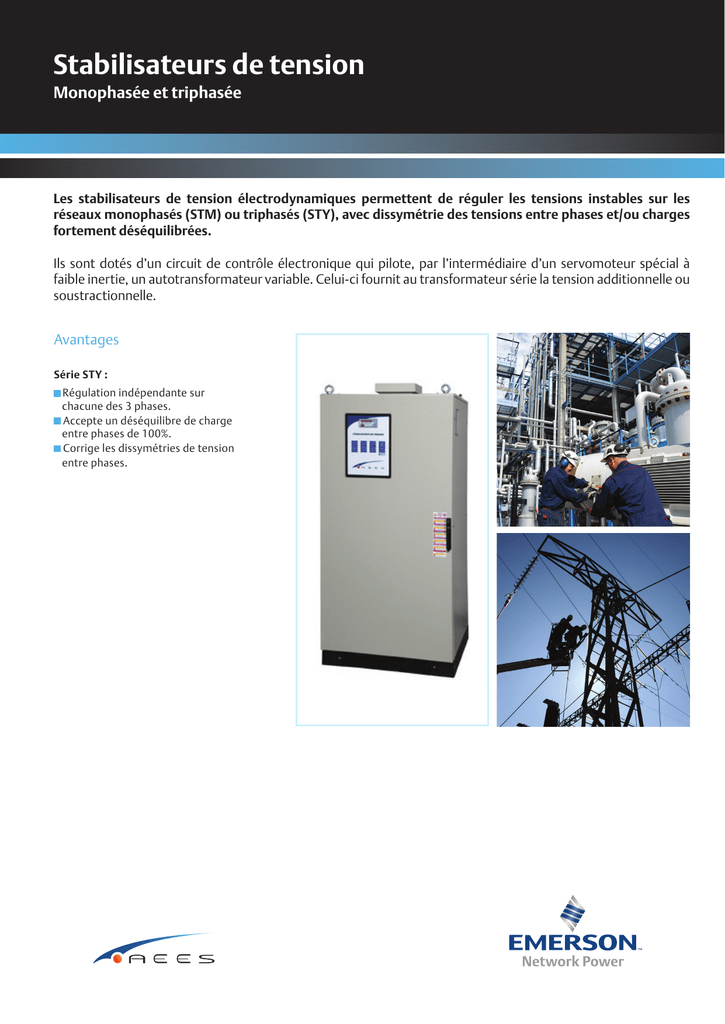

Stabilisateurs de tension

Stabilisateurs de tension
Monophasée et triphasée
Les stabilisateurs de tension électrodynamiques permettent de réguler les tensions instables sur les
réseaux monophasés (STM) ou triphasés (STY), avec dissymétrie des tensions entre phases et/ou charges
fortement déséquilibrées.
Ils sont dotés d’un circuit de contrôle électronique qui pilote, par l’intermédiaire d’un servomoteur spécial à
faible inertie, un autotransformateur variable. Celui-ci fournit au transformateur série la tension additionnelle ou
soustractionnelle.
Avantages
Série STY :
Régulation indépendante sur
chacune des 3 phases.
Accepte un déséquilibre de charge
entre phases de 100%.
Corrige les dissymétries de tension
entre phases.
Stabilisateurs de tension
Monophasée et triphasée
Les stabilisateurs ST régulent les tensions instables :
- modèles STM pour les réseaux monophasés.
- modèles STY pour les réseaux triphasés.
Spécification technique
Série
Tension d’entrée
STM
STYO
230 Vac (1 phase)
400 Vac (3 phases + N)
Tolérance (entrée)
± 15% / ± 20%*
Fréquence
47 Hz à 65 Hz
Tension sortie
230 Vac (1 phase)
Régulation de sortie
400 Vac (3 phases + N)
± 1%
Temps de correction
(selon puissance)
12 ms/V à16 ms/V
12 ms/V à18 ms/V
Variation possible de la charge
0 - 100%
facteur de puissance influence
independant
Distorsion harmonique introduite
Rendement à pleine charge
(selon puissance)
< 0.2%
0.2%
96% à 98%
96% à 98%
Température de fonction
- 25 à + 45 C°
Température de stockage
- 25 à + 60 C°
Refroidissement
ventilé ou naturel dans l’air
Surcharge
200% - 2mn
* Voir options
Les séries STY sont disponibles pour réseau triphasé
STY
- Régulation indépendante sur chacune des 3 phases.
- Accepte un déséquilibre de charge entre phases de 100%
- Corrige les dissymétries de tension entre phases.
STM SERIES
STY SERIES
TB = Transformateur série - CC = Circuit électronique de contrôle
R = Autotransformateur à rapport variable - M = Servomoteur
E m e r so n . co n s i d e r it so lv e d ™ .
Stabilisateurs de tension
Monophasée et triphasée
Spécification technique
Code
Référence
Variation de
Tension d’entrée
Puissance
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
0.7 kVA
1 kVA
2 kVA
2.5 kVA
4 kVA
5 kVA
5 kVA
7 kVA
7 kVA
10 kVA
10 kVA
15 kVA
Tolérance
d’utilisation
Poids
(kg)
Dimensions
hlp (mm)
16
260 x 280 x 430
23
260 x 280 x 430
28
260 x 280 x 430
41
280 x 300 x 570
47
280 x 300 x 570
55
280 x 300 x 570
90
1050 x 380 x 520
96
1050 x 380 x 520
110
1050 x 380 x 520
155
1200 x 410 x 670
180
1200 x 410 x 670
200
1200 x 410 x 670
380
1500 x 600 x 850
430
1500 x 600 x 850
490
1700 x 600 x 830
580
1700 x 600 x 830
950
1700 x 1200 x 830
1050
1700 x 1200 x 830
Mono
6 003 952
STMV 15.01
1 009 370
STMV 15.2,5
1 009 371
STMV 15.05
1 009 444
STMV 15.07
1 009 441
STMV 15.10
1 009 443
STMV 15.15
± 1%
STYO SErie : régulation indépendante sur chacune des 3 phases
1 009 312
STYO 15.5
1 009 337
STYO 15.10
1 009 338
STYO 15.15
1 009 339
STYO 15.20
1 009 341
STYO 15.30
6 003 950
STYO 15.45
6 003 951
STYO 15.60
1 009 343
STYO 15.80
1 009 346
STYO 15.105
6 005 445
STYO 15.135
6 005 446
STYO 15.175
6 005 447
STYO 15.230
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
± 20%
± 15%
4 kVA
5 kVA
7.5 kVA
10 kVA
10 kVA
15 kVA
15 kVA
20 kVA
20 kVA
30 kVA
30 kVA
45 kVA
45 kVA
60 kVA
60 kVA
80 kVA
80 kVA
105 kVA
105 kVA
135 kVA
135 kVA
175 kVA
175 kVA
230 kVA
± 1%
± 1%
Autres tensions et puissances sur demande
E m e r so n . co n s i d e r it so lv e d ™ .
Stabilisateurs de tension
Monophasée et triphasée
Spécification technique
Présentation
Coffret - Armoire
Couleur peinture : RAL 7035
Protections
Protection de la puissance à la charge de l’installateur (disponible en option).
Options
Autres puissances
Autres tensions : 110 - 208 - 277 - 440 - 460 Vac
Autres tolérances : ± 25%, ± 30% par exemple
Equipement particulier : protection fusible, disjoncteur, by-pass…
Nous consulter
Emerson Network Power IS SAS
30 avenue Montgolfier / BP90
69684 Chassieu Cedex France
T +33 (0) 4 72 47 63 77 / F +33 (0) 4 78 40 13 94
[email protected] / www.Aees.fr
EmersonNetworkPower.com
Emerson. Consider it Solved and Emerson
Network Power are trademarks of Emerson
Electric Co. or one of its affiliated companies.
All the other marks are the property of their
respective owners. ©2015 Emerson Electric Co.
PDS.EL-STA-FR
