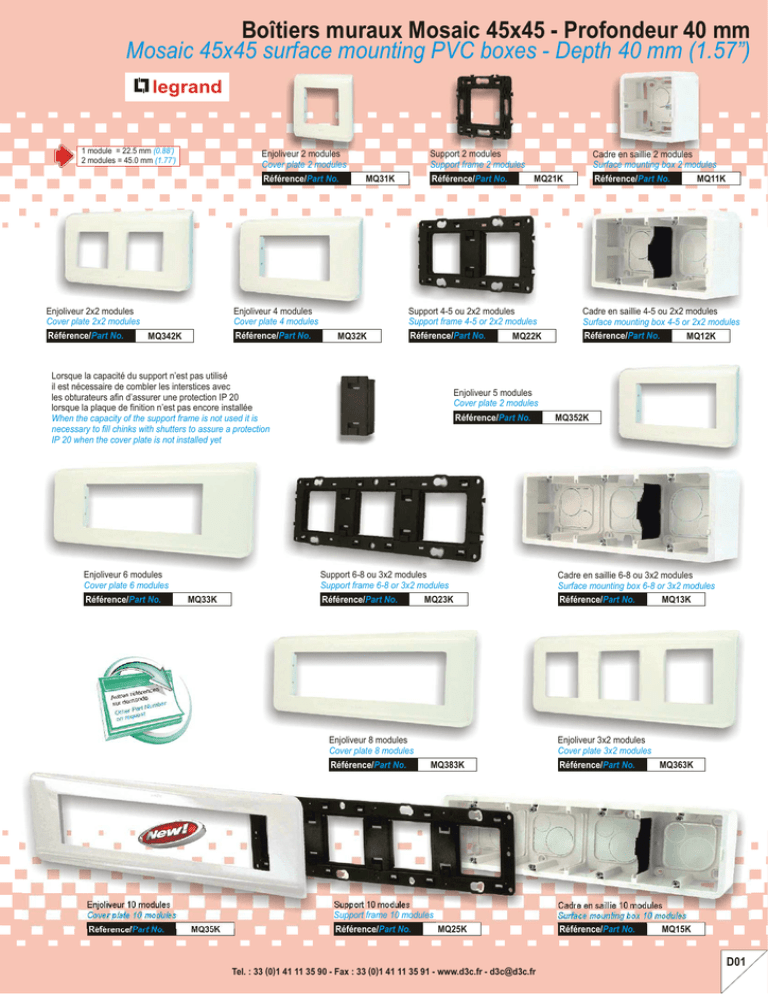

Boîtiers muraux Mosaic 45x45

Boîtiers muraux Mosaic 45x45 - Profondeur 40 mm
Mosaic 45x45 surface mounting PVC boxes - Depth 40 mm (1.57”)
legrand
1 module = 22.5 mm (0.88’)
2 modules = 45.0 mm (1.77’)
Référence/Part No.
Enjoliveur 2x2 modules
Cover plate 2x2 modules
Référence/Part No.
Support 2 modules
Support frame 2 modules
Enjoliveur 2 modules
Cover plate 2 modules
Référence/Part No.
MQ32K
Référence/Part No.
Lorsque la capacité du support n’est pas utilisé
il est nécessaire de combler les interstices avec
les obturateurs afin d’assurer une protection IP 20
lorsque la plaque de finition n’est pas encore installée
When the capacity of the support frame is not used it is
necessary to fill chinks with shutters to assure a protection
IP 20 when the cover plate is not installed yet
MQ22K
MQ33K
Référence/Part No.
Référence/Part No.
MQ23K
Enjoliveur 8 modules
Cover plate 8 modules
Référence/Part No.
Référence/Part No.
MQ35K
Référence/Part No.
MQ352K
Cadre en saillie 6-8 ou 3x2 modules
Surface mounting box 6-8 or 3x2 modules
Référence/Part No.
MQ13K
Enjoliveur 3x2 modules
Cover plate 3x2 modules
MQ383K
Support 10 modules
Support frame 10 modules
Enjoliveur 10 modules
Cover plate 10 modules
Cadre en saillie 4-5 ou 2x2 modules
Surface mounting box 4-5 or 2x2 modules
Référence/Part No.
MQ12K
Enjoliveur 5 modules
Cover plate 2 modules
Support 6-8 ou 3x2 modules
Support frame 6-8 or 3x2 modules
Enjoliveur 6 modules
Cover plate 6 modules
Référence/Part No.
MQ21K
Support 4-5 ou 2x2 modules
Support frame 4-5 or 2x2 modules
Enjoliveur 4 modules
Cover plate 4 modules
MQ342K
Référence/Part No.
MQ31K
Cadre en saillie 2 modules
Surface mounting box 2 modules
Référence/Part No.
MQ11K
MQ25K
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
Référence/Part No.
MQ363K
Cadre en saillie 10 modules
Surface mounting box 10 modules
Référence/Part No.
MQ15K
D01
Boîtes d'encastrement 45x45 - Profondeur 40 mm
45x45 PVC flush mounting boxes - Depth 40 mm (1.57”)
Boîte d'encastrement multimatériaux 2 modules
Flush mounting box 2 modules
Référence/Part No.
MQ41K
Boîte d'encastrement multimatériaux 4 modules
Flush mounting box 4 modules
Référence/Part No.
MQ42K
Boîte d'encastrement multimatériaux 6 modules
Flush mounting box 6 modules
Référence/Part No.
MQ43K
Boîtiers d’encastrement multimédia pour raccordement d'écrans plats
Multimedia flush mounting boxes for connecting flat screens
Plastrons 45x45/Wall plates 45x45
MQVT105
MQVT110
legrand
Boîtiers d’encastrement multimédia permettant le raccordement d'écrans plats sans cordons apparents
Livrés avec 1 ou 2 supports 5 modules 45x45 permettant un montage affleurant - Couvercle extra-plat avec passage de câbles sécable
Espace de rangement dédié aux cordons - Convient pour mur plein ou creux - Profondeur 50 mm
The multimedia flush mounting boxes allows the connecting of flat screens without visible assemblies cables - Available with 1 or 2 support
frames 5 modules 45x45 - Extra-flat cover with breakaway cable raceway - Storage space for cables - Suits for full or hollow wall - Depth 50 mm (2”)
Boîtier multimédia 1 x 5 modules - 142x142 mm
Multimedia flush mounting box 1 x 5 modules - 142x142 mm (5.6x5.6”)
Référence/Part No.
MQVT105
Boîtier multimédia 2 x 5 modules - 213x142 mm
Multimedia flush mounting box 2 x 5 modules - 213x142 mm (8.4x5.6”)
Référence/Part No.
MQVT110
Support 45x45 pour goulotte DLP
DLP 45x45 contour trunking
legrand
Supports clipsables et juxtaposables pour goulottes DLP, équipés de serre-câbles et de plaque de finition, couvercle 65 mm.
DLP contour trunking, to equip with 45x45 plates, cover 65 mm (2.6”)
Support 2 modules
DLP contour trunking 2 modules
Référence/Part No.
MQ100DLP
Support 4 modules
DLP contour trunking 4 modules
Référence/Part No.
MQ200DLP
Support 8 modules
DLP contour trunking 8 modules
Référence/Part No.
MQ400DLP
D02
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
Support 6 modules
DLP contour trunking 6 modules
Référence/Part No.
MQ300DLP
Boîtiers PVC mural ou de table vides pour plastrons 45x45
PVC wall or desk boxes to be equipped with 45x45 wall plates
Boîtier PVC vide à fixer sur un mur ou un bureau
Prévu pour 4 plastrons 45x45
Vis de fixation et pieds auto-collants - Dimensions : 207x62x100 mm
PVC wall or desk box to be equipped with 4 wall plates 45x45
Supplied with screw and self adhesive feet - Dimensions : 207x62x100 mm (8.1x2.4x4”)
Boîtier PVC vide à fixer sur un mur
Prévu pour 6 plastrons 45x45
Dimensions : 225x150x60 mm
PVC wall box to be equipped with 6 wall plates 45x45
Dimensions : 225x150x60 mm (8.9x6x2.4”)
Référence/Part No. MQH1004V
Référence/Part No. MQBOX645V
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
D03
Colonnes de distribution vides pour plastrons 45x45
Columns to be equipped with 45x45 wall plates
Une gamme incontournable de colonnes pour la distribution verticale et l’alimentation des postes de travail, tout en se libérant des contraintes structurelles.
Elles sont conçues pour assurer un clipsage des mécanisme au format 45x45.
Disponibles en 2 hauteurs différentes : 0.675 m, 2.8 m avec plage de réglage jusqu’à 3.80 m, en simple ou double face.
Version aluminium anodisé incolore 0.675 m et 2.80 m - Version laqué noir 0.675 m. Livrés avec couvercle.
Système de fixation et de mise en compression mécanique par vérin automatique pour la hauteur de 2.80 m.
A range of columns for the vertical distribution and the supply of workstations, while releasing itself from structural constraints.
They are conceived to ensure a clipsage of the 45x45 mechanism.
Available in 2 different heights: 0.675 m (2.2”) 2.80m (9”) with regulation until 3.80 m (12”), in simple or double face.
Version anodized aluminium 0.675 m (2.2”) and 2.80 m (9”) - Version lacquered black 0.675 m (2.2”). Delivered with cover.
System of fixation and stake in mechanical compression by automatic screw jack for the height of 2.80m (9”).
Colonnes simple face
Columns single face
Références/Part No. MQCO675A1 MQCO675N1 MQCO280A1 MQCO280N1
0.675m (2.2’) 0.675m (2.2’) 2.80m (9’)
2.80m (9’)
Hauteurs/Heights
alulalu
noir/black
alulalu
noir/black
Couleurs/Colors
Colonnes double face
Columns dual face
Références/Part No. MQCO675A2 MQCO675N2 MQCO280A2 MQCO280N2
0.675m (2.2’) 0.675m (2.2’) 2.80m (9’)
2.80m (9’)
Hauteurs/Heights
alulalu
noir/black
alulalu
noir/black
Couleurs/Colors
MQCO675N1
MQCO675A1
MQCO675N2
MQCO675A2
MQCO280A1
MQCO280A2
D3C
l’univers du plastron
the universe of wall plates
D04
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
Boîtiers de sol à hauteur réduite 65 mm pour plastrons 45x45
Height reduced 65 mm/(2.6”) floor boxes to be equipped with 45x45 wall plates
Boîtiers de sol à hauteur réduite pour vide technique ≥ 65 mm, plancher technique faible profondeur ou chape béton.
Livrés avec couvercle réversible inox ou couvercle pour revêtement vynil, moquette ou parquet.
Supports d’appareillage pour positionnement vertical.
Ouverture facile par anneau et maintien en position ouverte le temps du branchement
Couleur grise RAL 7031.
For technical space ≥ 65 mm (2.6”). Workstation connexion for raised or concrete floor.
Supplied with reversible stainless steel cover or cover for carpet or parquet.
Mounting boxes for vertical wiring device position.
Easy opening cover with rings and holding in open position during connexion.
Grey RAL 7031.
legrand
1 module = 22.5 mm (0.88’)
2 modules = 45.0 mm (1.77’)
Boîtier 16 modules avec couvercle inox 255x255 mm
Floor box 16 modules with stainless steel cover 255x255 mm (10x10”)
Référence/Part No.
BMQS6516IV
Boîtier 16 modules avec couvercle pour revêtement (vynil, moquette, parquet)
Floor box 16 modules with cover for carpet
Référence/Part No.
BMQS6516V
BMQS6516V
Boîtiers de sol à hauteur réglable 75/105 mm pour plastrons 45x45
Height adjustable 75 mm (3”) to 105mm (4.1”) floor boxes to be equipped
Boîtiers de sol à hauteur réglable de 75 à 105 mm pour, plancher technique ou chape béton.
Pour vide technique ≥ 75 mm
Livrés avec couvercle réversible inox ou couvercle pour revêtement vynil, moquette ou parquet.
Supports d’appareillage pour positionnement horizontal permettant de recevoir 2 gaines ICTA diamètre 20 mm.
Ouverture facile par anneau et maintien en position ouverte le temps du branchement
Couleur grise RAL 7031.
Height adjustable from 75/(3”) to 105 mm (4.1”) floor boxes.
For technical space ≥ 75 mm/(3”). Workstation connexion for raised or concrete floor.
Supplied with reversible stainless steel cover or cover for carpet or parquet.
Mounting boxes for horizontal wiring device position, takes 2 flexible conduits diamètre 20 mm (0.8)”.
Easy opening cover with rings and holding in open position during connexion.
Grey RAL 7031.
Boîtier 12 modules avec couvercle inox 215x255 mm
Floor box 12 modules with stainless steel cover 215x255 mm (8.5x10”)
Référence/Part No.
BMQS7512IV
Boîtier 12 modules avec couvercle pour revêtement (vynil, moquette, parquet)
Floor box 12 modules with cover for carpet
Référence/Part No.
BMQS7512V
BMQS7512V
Boîtier 18 modules avec couvercle inox 255x255 mm
Floor box 18 modules with stainless steel cover 255x255 mm (10x10”)
Référence/Part No.
BMQS7518IV
Boîtier 18 modules avec couvercle pour revêtement (vynil, moquette, parquet)
Floor box 18 modules with cover for carpet
Référence/Part No.
BMQS7518V
Boîtes d'encatrement plastique
Backboxes for concrete floor
BMQS7518V
Permettent l'intégration des boîtiers de sol en installation avec chape béton.
Alimentation par gaines ICTA diamètre 16, 20 et 25 mm.
Livrées avec polystyrène pour une mise en oeuvre aisée.
For integration of floor boxes in in-screed floor installations.
Power supply by flexibles conduits 16, 20 and 25 mm (0.63, 0.8 and 1”) diameter.
Supplied with polystylene for easy installation.
Boîte 12 modules
Backbox 12 modules
Référence/Part No.
BMQS1012ECB
Boîte 18 modules
Backbox 18 modules
Référence/Part No.
BMQS1018ECB
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
BMQS1012ECB
D05
Gamme plastrons 45x45 usinés/Customized wall plates 45x45 range
Gamme réalisée avec les plastrons Mosaic de la société Legrand
Range made with Mosaic Legrand wall plates
Plastrons couleur aluminium sur demande
Aluminium color wall plate on request
Toute la gamme plastron 45x45 peut se décliner avec une finition aluminium
All the range plastron 45x45 can be provided with a finish aluminum
Plastrons imprimés sans majoration de prix
Printed wall plates without additional charge
MADE IN
D3C FACTORY
Personnalisez vos plastrons avec votre logo et vos coordonnées imprimés sans majoration de prix
Customize your plates with your logo and your contact information printed without additional charge
Plastrons imprimés sur devis
Printed wall plates on quotation
Personnalisez vos plastrons avec l’impression du visuel de votre choix : logo, texte, slogan, photo, fond, motif, picto, clipart ..
Customize your plates with the printing of your choice : logo, text, slogan, photo, background, picto, clipart ....
Grand choix de fonds : textures bois, pierres, métaux ...
Nous consulter
Large choice of textures : wood, stone, metal textures...
Consult us
Plastrons sur mesure
Custom made wall plates
Plastron 45x45 audio 2 x Jack stereo femelle/RJ45 femelle
Audio wall plate 45x45 Jack stereo female/RJ45 fermale
Référence/Part No.
MQP352RJ45
D06
Exemple d’application sur mesure
Example of the custom made application
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
1 module = 22.5 mm (0.88’)
2 modules = 45.0 mm (1.77’)
MADE IN
D3C FACTORY
Plastrons 45x45 usinés vides
Cut-out 45x45 wall plates
Embase BNC Diamètre 9 mm
1 module
BNC Diameter 9 mm (0.35”) socket
Marquage/Marking : video
Embase BNC Diamètre 9 mm
2 modules
BNC Diameter 9 mm (0.35”) socket
Marquage/Marking : video
Référence/Part No.
Référence/Part No.
MQP901V
MQP900V
Embase BNC Diamètre 13 mm
1 module
BNC Diameter 13 mm (0.5”) socket
Marquage/Marking : video
Embase BNC Diamètre 13 mm
2 modules
BNC Diameter 13 mm (0.5”) socket
Marquage/Marking : video
Référence/Part No.
Référence/Part No.
MQP911V
MQP910V
Embase RCA
2 modules
RCA socket
Marquage/Marking : video
Embase RCA
1 module
RCA socket
Marquage/Marking : video
Référence/Part No.
MQP411V
MQP401V
Embase Jack 3.5 mm
2 modules
Jack 3.5 mm socket
Marquage/Marking : audio
Embase Jack 3.5 mm
1 module
Jack 3.5 mm socket
Marquage/Marking : audio
Référence/Part No.
Référence/Part No.
MQP351V
Référence/Part No.
MQP350V
2 embases RCA
1 module
2 RCA sockets
Marquage/Marking : audio
2 embases RCA
2 modules
2 RCA sockets
Marquage/Marking : audio
Référence/Part No.
Référence/Part No.
MQP412V
MQP402V
3 embases RCA
1 module
3 RCA sockets
Marquage/Marking : video + audio
3 embases RCA
2 modules
3 RCA sockets
Marquage/Marking : video + audio
Référence/Part No.
Référence/Part No.
MQP413V
MQP403V
3 embases RCA
1 module
3 RCA sockets
Marquage/Marking : YUV
Référence/Part No. MQP413YUVV
3 embases RCA
2 modules
3 RCA sockets
Marquage/Marking : YUV
Embase BNC Diamètre 9 mm + 2 RCA
2 modules
BNC Diameter 9 mm (0.35”) + 2 RCA sockets
Marquage/Marking : video + audio
Embase BNC Diamètre 13 mm + 2 RCA
2 modules
BNC Diameter 13 mm (0.5”) + 2 RCA sockets
Marquage/Marking : video + audio
Référence/Part No.
Référence/Part No.
MQP942V
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
Référence/Part No.
MQP403YUVV
MQP941V
D10
Plastrons 45x45 usinés vides
Cut-out 45x45 wall plates
Embase Mini Din
2 modules
Mini Din 4p socket
Marquage/Marking : video SVHS
Embase Mini Din + 2 RCA
2 modules
Mini Din 4p + 2 RCA sockets
Marquage/Marking : video SVHS + audio
Référence/Part No.
Référence/Part No.
MQP430V
Embase Jack 6.35
1 module
Jack 6.35 socket
Marquage/Marking : audio
Référence/Part No.
MQP436V
Embase Jack 6.35
2 modules
Jack 6.35 socket
Marquage/Marking : audio
MQP631V
Référence/Part No.
MQP635V
Embase DIN
2 modules
DIN socket
Référence/Part No.
MQP435V
Embase XLR type D
2 modules
XLR type D socket
Marquage/Marking : audio
Référence/Part No.
MQP777V
Embase HDMI
1 module
HDMI socket
Marquage/Marking : HDMI
Embase HDMI
2 modules
HDMI socket
Marquage/Marking : HDMI
Référence/Part No.
Référence/Part No.
MQP129V
Embase USB A
2 modules
USB A socket
Marquage/Marking : USB
Embase USB A
1 module
USB A socket
Marquage/Marking : USB
Référence/Part No.
MQP101V
D11
Référence/Part No.
MQP100V
Embase USB B
2 modules
USB B socket
Marquage/Marking : USB
Embase USB B
1 module
USB B socket
Marquage/Marking : USB
Référence/Part No.
MQP119V
MQP101BV
Référence/Part No.
MQP100BV
Embase HD15
1 module
HD15 sub socket
Marquage/Marking : monitor
Embase HD15
2 modules
HD15 sub socket
Marquage/Marking : computer
Référence/Part No.
Référence/Part No.
MQP801V
MQP800V
Embase Sub D9
1 module
D9 sub socket
Marquage/Marking : RS232
Embase Sub D9
2 modules
D9 sub socket
Marquage/Marking : RS232
Référence/Part No.
Référence/Part No.
MQP231V
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
MQP232V
Plastrons 45x45 usinés vides
Cut-out 45x45 wall plates
Embase HD15 ou sub D9 + Jack 3.5
2 modules
HD15 or D9 sub + Jack 3.5 socket
Marquage/Marking : computer + audio
Embase HD15 ou sub D9 + 2 RCA
2 modules
HD15 or D9 sub + 2 RCA sockets
Marquage/Marking : computer + audio
Référence/Part No.
Référence/Part No.
MQP841V
MQP842V
Embase HD15 ou sub D9 + USB A
2 modules
HD15 or D9 sub + Jack 3.5 + USB A socket
Marquage/Marking : computer + USB
Référence/Part No.
MQP811V
Embase DVI
2 modules
DVI socket
Marquage/Marking : DVI
Embase sub D15
2 modules
D15 sub socket
Référence/Part No.
Embase RJ45
1 module
RJ45 socket
Référence/Part No.
MQP810V
Référence/Part No.
MQP888V
MQ622V
Embase RJ45
2 modules
RJ45 socket
Référence/Part No.
MQ645V
Embase RJ45 incliné 30°
1 module
RJ45 30° angle socket
Référence/Part No.
Embase RJ45 incliné 30°
2 modules
RJ45 30° angle socket
MQ622IV
legrand
Obturateur
1 module
Blank plate
Référence/Part No.
MQ988
Référence/Part No.
MQ645IV
legrand
Obturateur
2 modules
Blank plate
Référence/Part No.
MQ998
legrand
Sortie de câbles 250V - Section 3 x 2.5 mm²
2 modules
Cord outlet 250V - Section 3 x 2.5 mm²
Référence/Part No.
MQ595
Sortie de câbles multiples
2 modules
Cord outlet
Référence/Part No. MQ590
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
D12
Plastrons 45x45 équipés
Equipped 45x45 wall plates
1 module = 22.5 mm (0.88’)
2 modules = 45.0 mm (1.77’)
MADE IN
D3C FACTORY
Vidéo BNC D 9 mm femelle à souder
1 module
Video BNC D 9 mm (0.35”)solder socket (female)
Vidéo BNC D 9 mm femelle à souder
2 modules
Video BNC D 9 mm (0.35”) solder socket (female)
Référence/Part No.
Référence/Part No.
MQP901
MQP900
Vidéo BNC D 13 mm femelle à sertir (câble D 6 mm)
1 module
Video BNC D 13 mm (0.51”)crimp socket (female)
(cable D 6 mm/0.23”)
Référence/Part No.
MQP911
Vidéo BNC D 13 mm femelle à sertir (câble D 6 mm)
2 modules
Video BNC D 13 mm (0.51”)crimp socket (female)
(cable D 6 mm/0.23”)
Vidéo + audio BNC D 9 mm + 2 RCA à souder
femelles
2 modules
Video + audio BNC D 9 mm (0.35”) + 2 RCA solder
sockets (female)
Vidéo + audio BNC D 13 mm à sertir (câble D 6 mm) +
2 RCA à souder femelles
2 modules
Video BNC D 13 mm (0.51”) crimp socket (cable
D 6 mm/0.23”) + audio 2 RCA solder sockets (female)
Référence/Part No.
Référence/Part No.
MQP942
Référence/Part No.
MQP910
MQP941
Vidéo RCA femelle à souder
1 module
Video RCA solder socket (female)
Vidéo RCA femelles à souder
2 modules
Video RCA solder socket (female)
Référence/Part No.
Référence/Part No.
MQP411
MQP401
Vidéo + audio 3 RCA femelles à souder
1 module
Video + audio 3 RCA solder sockets (female)
Vidéo + audio 3 RCA femelles à souder
2 modules
Video + audio 3 RCA solder sockets (female)
Référence/Part No.
Référence/Part No.
MQP413
MQP403
YUV 3 RCA femelle à souder
1 module
YUV 3 RCA solder sockets (female)
YUV 3 RCA femelles à souder
2 modules
YUV 3 RCA solder sockets (female)
Référence/Part No.
Référence/Part No.
MQP413YUV
MQP403YUV
S-vidéo Mini Din 4b femelle à souder
1 module
S-video Mini Din 4p solder socket (female)
S-vidéo Mini Din 4b femelles à souder
2 modules
S-video Mini Din 4p solder socket (female)
Référence/Part No.
Référence/Part No.
MQP431
MQP430
S-vidéo + audio Mini Din 4b + 2 RCA femelles à
souder - 2 modules
S-video + audio stereo Mini Din 4p + 2 RCA solder
sockets (female)
Référence/Part No.
D20
MQP436
Audio stéréo 2 RCA femelles à souder
1 module
Audio stereo 2 RCA solder sockets (female)
Audio stéréo 2 RCA femelles à souder
2 modules
Audio stereo 2 RCA solder sockets (female)
Référence/Part No.
Référence/Part No.
MQP412
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
MQP402
Plastrons 45x45 équipés
Equipped 45x45 wall plates
Audio Jack 3.5 stéréo femelle à souder
1 module
Audio Jack 3.5 stereo solder socket (female)
Audio Jack 3.5 stéréo femelle à souder
2 modules
Audio Jack 3.5 stereo solder socket (female)
Référence/Part No.
Référence/Part No.
MQP351
MQP350
Audio Jack 6.35 stéréo femelle à souder
1 module
Audio Jack 6.35 stereo solder socket (female)
Audio Jack 6.35 stéréo femelle à souder
2 modules
Audio Jack 6.35 stereo solder socket (female)
Référence/Part No.
Référence/Part No.
MQP631
MQP635
DIN 8b femelle à souder - Compatible 3-5-7 b
2 modules
DIN 8p solder socket (female) Compatible 3-5-7 p
Référence/Part No.
MQP438
Audio + HP XLR 3b mâle à souder
2 modules
Audio + speaker XLR 3p solder socket (male)
Audio + HP XLR 3b femelle à souder
2 modules
Audio + speaker XLR 3p solder socket (female)
Référence/Part No.
Référence/Part No.
MQP777M
MQP777F
HP Speakon 4b mâle à vis
2 modules
HP male Speakon 4p - Screw terminations
Haut-Parleur - Bornes à pression 4 mm²
2 modules
Speaker socket - Spring clamp terminal 4 mm²
Référence/Part No.
Référence/Part No.
MQP744
MQ550
DMX512 XLR 5b mâle à souder
2 modules
DMX512 XLR 5p solder socket (male)
DMX512 XLR 5b femelle à souder
2 modules
DMX512 XLR 5p solder socket (female)
Référence/Part No.
Référence/Part No.
MQP755M
MQP755F
VGA HD15 mâle à souder
1 module
VGA male HD15 sub solder socket (male)
VGA HD15 mâle à souder
2 modules
VGA male HD15 sub solder socket (male)
Référence/Part No.
Référence/Part No.
MQP801M
MQP800M
VGA HD15 femelle à souder
1 module
VGA male HD15 sub solder socket (female)
VGA HD15 femelle à souder
2 modules
VGA male HD15 sub solder socket (female)
Référence/Part No.
Référence/Part No.
MQP801F
MQP800F
VGA + audio HD15 + Jack 3.5 st femelle à souder
2 modules
VGA + audio HD15 sub + Jack 3.5 st solder socket
(female)
VGA + audio HD15 + 2 RCA femelle à souder
2 modules
VGA + audio HD15 sub + 2 RCA solder sockets
(female)
Référence/Part No.
Référence/Part No.
MQP841
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
MQP842
D21
Plastrons 45x45 équipés
Equipped 45x45 wall plates
D22
VGA femelle à souder + USB femelle/femelle
2 modules
VGA HD15 sub solder socket (female) + USB A
socket (female/female)
Bouton poussoir 2 plots (pour contact sec)
2 modules
Push-button 2 p (for dry contact)
Référence/Part No.
Référence/Part No.
MQP811
MQP222
RS232 Sub D9 à souder
1 module
RS232 D9 sub solder socket
RS232 Sub D9 à souder
2 modules
RS232 D9 sub solder socket
Références/Part No.
MQP231 MQP231M
femelle/female mâle/male
Genre/Type
Références/Part No.
MQP232 MQP232M
femelle/female mâle/male
Genre/Type
Sub D15 femelle à souder
2 modules
D15 sub solder socket (female)
DVI 29b femelle à souder
2 modules
DVI 29b solder socket (female)
Référence/Part No.
Référence/Part No.
MQP150
MQP29DVI
HDMI 19b femelle/femelle
1 module
HDMI socket (female/female)
*Longueurs/Lengthes : 0.14 - 1 m (0.46 - 3’)
HDMI 19b femelle/femelle
1 module
HDMI socket (female/female)
*Longueurs/Lengthes : 0.14 - 1 m (0.46 - 3’)
Références/Part No.
Références/Part No. MQPC1900F/*
MQPC1901F/*
USB A femelle/femelle
1 module
USB A socket (female/female)
*Longueurs/Lengthes : 0.14 - 1 m (0.46 - 3’)
USB A femelle/femelle
1 module
USB A socket (female/female)
*Longueurs/Lengthes : 0.14 - 1 m (0.46 - 3’)
Références/Part No.
Références/Part No. MQPC7007F/*
MQPC7017F/*
USB B femelle/USB A femelle
1 module
USB B socket female/USB A female
*Longueurs/Lengthes : 0.14 - 1 m (0.46 - 3’)
Références/Part No. MQPC7017FB/*
USB B femelle/USB A femelle
1 module
USB B socket female/USB A female
*Longueurs/Lengthes : 0.14 - 1 m (0.46 - 3’)
Références/Part No. MQPC7007FB/*
Fibre optique 2 traversée ST/ST
1 module
Fiber optic ST/ST duplex coupler
Références/Part No. Genres/Types
Multimodes
MQP159STMU
Mono mode
MQP159STMO
Fibre optique 2 traversée ST/ST
2 modules
Fiber optic ST/ST duplex coupler
Références/Part No. Genres/Types
Multimodes
MQP259STMU
Mono mode
MQP259STMO
Fibre optique 2 traversée SC/SC
1 module
Fiber optic ST/ST duplex coupler
Références/Part No. Genres/Types
Multimodes
MQP159SCMU
Mono mode
MQP159SCMO
Fibre optique 2 traversée SC/SC
2 modules
Fiber optic ST/ST duplex coupler
Références/Part No. Genres/Types
Multimodes
MQP259SCMU
Mono mode
MQP259SCMO
Fibre optique 2 traversée LC/LC
1 module
Fiber optic ST/ST duplex coupler
Références/Part No. Genres/Types
Multimodes
MQP159LCMU
Mono mode
MQP159LCMO
Fibre optique 2 traversée LC/LC
2 modules
Fiber optic ST/ST duplex coupler
Références/Part No. Genres/Types
Multimodes
MQP259LCMU
Mono mode
MQP259LCMO
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
Plastrons 45x45 équipés
Equipped 45x45 wall plates
legrand
Embase 2P + T - Bornes automatiques
2 modules - France
2P + E socket - Automatic terminals
Référence/Part No.
MQ200
Embase détrompée 2P + T - Bornes automatiques
2 modules - France
Polarized 2P + E socket - Automatic terminals
Référence/Part No.
MQ202
Détrompeur pour embase MQ202
Polarizing slot for MQ202
Référence/Part No.
MQ2022
2 embases 2P + T - Bornes automatiques
2 x 2 modules - France
2 x 2P + E sockets - Automatic terminals
Référence/Part No.
MQ222
3 embases 2P + T - Bornes automatiques
3 x 2 modules - France
3 x 2P + E sockets - Automatic terminals
Référence/Part No.
MQ223
4 embases 2P + T - Bornes automatiques
4 x 2 modules - France
4 x 2P + E sockets - Automatic terminals
Référence/Part No.
MQ224
Embase 2P + T - Bornes à vis
2 modules - Allemagne/Germany
2P + E socket - Screw terminals
Référence/Part No.
MQ200DE
Embase 2P + T - Bornes à vis
2 modules - Angleterre/Great Britain
2P + E socket - Screw terminals
Référence/Part No.
MQ200GB
Embase 2P + T - Bornes à vis
2 modules - Etats Unis/United States
2P + E socket - Screw terminals
Référence/Part No.
MQ200US
Embase 2P + T - Bornes à vis
2 modules - Italie/Italy
2P + E socket - Screw terminals
Référence/Part No.
MQ200IT
Embase 2P + T - Bornes à vis
2 modules - Suisse/Switzerland
2P + E socket - Screw terminals
Référence/Part No.
MQ200CH
Embase 2P + T - Bornes à vis
2 modules - Euro/US
2P + E socket - Screw terminals
Référence/Part No.
MQ200ES
Traversées RJ45 femelle/femelle blindées
2 modules - Profondeur mini 40 mm
Rear pluggable shielded RJ45 female/female coupler
2 modules - Depth mini 40 mm (1.5”)
Références/Part No. MQ6335 MQ6336
Cat 5e
Cat 6
Genre/Type
Embase TV 9.5 mm
2 modules
TV socket
Référence/Part No.
MQ265
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
Embase TV + R + SAT
2 modules
TV + R + SAT socket
Référence/Part No.
MQ266
D23
Plastrons 45x45 raccordement à vis
Screw terminal 45x45 wall plates
1 module = 22.5 mm (0.88’)
2 modules = 45.0 mm (1.77’)
Vidéo BNC femelle - Bornier 2b
Video female BNC - Terminal block 2p
1 module
Cordons associés/related cable assemblies :
MQD1000M/KM - MQDX-VCX - MQDX-KX6
Vidéo BNC femelle - Bornier 2b
Video female BNC - Terminal block 2p
2 modules
Cordons associés/related cable assemblies :
MQD1000M/KM - MQDX-VCX - MQDX-KX6
Référence/Part No.
Référence/Part No.
MQPCX911
MQPCX910
Vidéo RCA femelle - Bornier 2b
Video female RCA - Terminal block 2p
1 module
Cordons associés/related cable assemblies :
MQD1100M/KM - MQDX-VCX - MQDX-KX6
Vidéo RCA femelle - Bornier 2b
Video female RCA - Terminal block 2p
2 modules
Cordons associés/related cable assemblies :
MQD1100M - KM - MQDX-VCX - MQDX-KX6
Référence/Part No.
Référence/Part No.
MQPCX411
MQPCX401
Audio 2 RCA femelles - Bornier 4b
Audio female 2 RCA - Terminal block 4p
2 modules
Cordons associés/related cable assemblies :
MQD3000M - MQDX - SBL2
Vidéo + audio 3 RCA femelles - Bornier 6b
Video + audio female 3 RCA - Terminal block 6p
2 modules
Cordons associés/related cable assemblies :
MQD3140M - MQD1030M
Référence/Part No.
Référence/Part No.
MQPCX402
YUV 3 RCA femelle - Bornier 6b
YUV female 3 RCA - Terminal block 6p
2 modules
Cordons associés/related cable assemblies :
MQD1103M
Référence/Part No.
MQPCX403YUV
Audio Jack 3.5 stéréo femelle - Bornier 3b
Audio female Jack 3.5 stereo - Terminal block 3p
1 ou 2 modules
Cordons associés/related cable assemblies :
MQD3003M - MQDX-MCL10S
Références/Part No. MQPCX351 MQPCX350
1
2
Nb/No. module
Audio Jack 6.35 stéréo femelle - Bornier 6b
Audio female Jack 6.35 stereo - Terminal block 6p
2 modules
Cordons associés/related cable assemblies :
MQD3006M - MQDX-MCL22S
Référence/Part No.
D24
MADE IN
D3C FACTORY
MQPCX635
MQPCX403
S-vidéo Mini DIN 4b femelle - Bornier 5b
S-video female Mini DIN 4p - Terminal block 5p
2 modules
Cordons associés/related cable assemblies :
MQD2000M - MQDX-2VYCX
Référence/Part No.
MQPCX430
2 x Audio Jack 3.5 stéréo femelle - Bornier 3b
2 x Audio female Jack 3.5 stereo - Terminal block 3p
2 modules
Cordons associés/related cable assemblies :
MQD3003M - MQDX-MCL10S
Référence/Part No.
MQPCX352
DIN 8b femelle - Bornier 9b - 2 modules
Compatible 3 - 5 - 7 broches
Female DIN 8p - Terminal block 9p
Compatible 3 - 5 - 7 poles
Cordons associés/related cable assemblies :
MQD4350M - MQDX-ACB10/ACB16
Référence/Part No.
MQPCX438
Audio + HP XLR 3b mâle - Bornier 3b
Audio + speaker male XLR 3p - Terminal block 3p
2 modules
Cordons associés/related cable assemblies :
MQD4000M - MQD4000F - MQDX-MCL22S
Audio + HP XLR 3b femelle - Bornier 3b
Audio + speaker female XLR 3p - Terminal block 3p
2 modules
Cordons associés/related cable assemblies :
MQD4000M - MQD4000F - MQDX-MCL22S
Référence/Part No.
Référence/Part No.
MQPCX777M
MQPCX777F
DMX512 XLR 5b mâle - Bornier 5b
DMX512 male XLR 5p - Terminal block 5p
2 modules
Cordons associés/related cable assemblies :
MQD4555M/F - MQDX-DMX512
DMX512 XLR 5b femelle - Bornier 5b
DMX512 female XLR 5p - Terminal block 5p
2 modules
Cordons associés/related cable assemblies :
MQD4555M/F - MQDX-DMX512
Référence/Part No.
Référence/Part No.
MQPCX755M
MQPCX755F
VGA HD15 mâle - Bornier 15b - Full pin
VGA male HD15 sub - Terminal block 15p - Full pin
2 modules
Cordons associés/related cable assemblies :
MQD8000M/F/SM - MQDX-5XVHD1P6C
VGA HD15 femelle - Bornier 15b - Full pin
VGA female HD 15 sub - Terminal block 15p - Full pin
2 modules
Cordons associés/related cable assemblies :
MQD8000M/F/SM - MQDX-5XVHD1P6C
Référence/Part No.
Référence/Part No.
MQPCX800M
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
MQPCX800F
Plastrons 45x45 raccordement à vis
Screw terminal 45x45 wall plates
VGA + audio HD15 femelle + Jack 3.5 st
Bornier 18b - Full pin
VGA + audio female HD sub 15 + 3.5 st Jack
Terminal block 18p - Full pin - 2 modules
Cordons associés/related cable assemblies :
MQD8000M/F/SM - MQDX-5XVHD1P6C
MQD3003M - MQDX-MCL10S
Référence/Part No.
DVI 29b femelle - Bornier 30b - Full pin
DVI female 29p - Terminal block 30p - Full pin
2 modules
Cordons associés/related cable assemblies :
MQD1240M
Référence/Part No.
MQPCX29DVI
MQPCX841
Sub D15 femelle - Bornier 16b - Full pin
Female D15 sub - Terminal block 16p - Full pin
2 modules
Cordons associés/related cable assemblies :
MQD1500M - MQDX-ACB16
RS232 Sub D9 femelle - Bornier 10b - Full pin
RS232 female D sub 9 - Terminal block 10p - Full pin
2 modules
Cordons associés/related cable assemblies :
MQD6000M - MQDX-ACB10
Référence/Part No.
Référence/Part No.
MQPCX150F
MQPCX232F
HP Speakon 4b mâle à vis
HP male Speakon 4p - Screw termination
2 modules
Câbles associés/related bulk cables :
Série HPR/Range HPR
Référence/Part No.
MQP744
HDMI A femelle - Bornier 20b
HDMI A female HDMI - Terminal block 20p
2 modules
Cordons associés/related cable assemblies :
MQD1900M
Firewire IEEE1394 4b femelle - Bornier 5b
Firewire female IEEE1394 4p - Terminal block 5p
2 modules
Cordons associés/related cable assemblies :
MQD13944M - MQD13946M
Firewire IEEE1394 6b femelle - Bornier 7b
Firewire female IEEE1394 6p - Terminal block 7p
2 modules
Cordons associés/related cable assemblies :
MQD13944M - MQD13946M
Référence/Part No.
Référence/Part No.
Référence/Part No.
MQPCX13944
MQPCX19HDMI
MQPCX13946
USB A femelle - Bornier 5b
USB A female - Terminal block 5p
1 module
Cordons associés/related cable assemblies :
MQD7072M - MQD7075M
USB A femelle - Bornier 5b
USB A female - Terminal block 5p
2 modules
Cordons associés/related cable assemblies :
MQD7072M - MQD7075M
Référence/Part No.
Référence/Part No.
MQPCX101
MQPCX100
USB B femelle - Bornier 5b
USB B female USB B - Terminal block 5p
1 module
Cordons associés/related cable assemblies :
MQD7072M - MQD7075M
USB B femelle - Bornier 5b
USB B female USB B - Terminal block 5p
2 modules
Cordons associés/related cable assemblies :
MQD7072M - MQD7075M
Référence/Part No.
Référence/Part No.
MQPCX101B
Embouts à sertir
Crimp ferrules
USB A 2 x femelle - Bornier 2 x 5b - 2 interfaces
USB x 2 female USB A - Terminal block 2 x 5p
2 intefaces - 2 modules
Cordons associés/related cable assemblies :
MQD7072M - MQD7075M
Référence/Part No.
MQPCX100B
Références/Part No. Sections(mm²)
0.25 mm²
COS710025
0.34 mm²
COS710034
0.5 mm²
COS710001
2.5 mm²
COS710017
MQPCX102
Pince à sertir
Crimp tool
Section 0.5/2.5 mm²
Le bornier à vis = un système de câblage simplifié
Screw terminal block = simplified wiring
Référence/Part No.
PSCX500
Plastrons livrés avec embouts, manchons et serre-câble
Wall plates provided with ferrules, rubber sleeves, cable ties
Tel. : 33 (0)1 41 11 35 90 - Fax : 33 (0)1 41 11 35 91 - www.d3c.fr - [email protected]
D25
