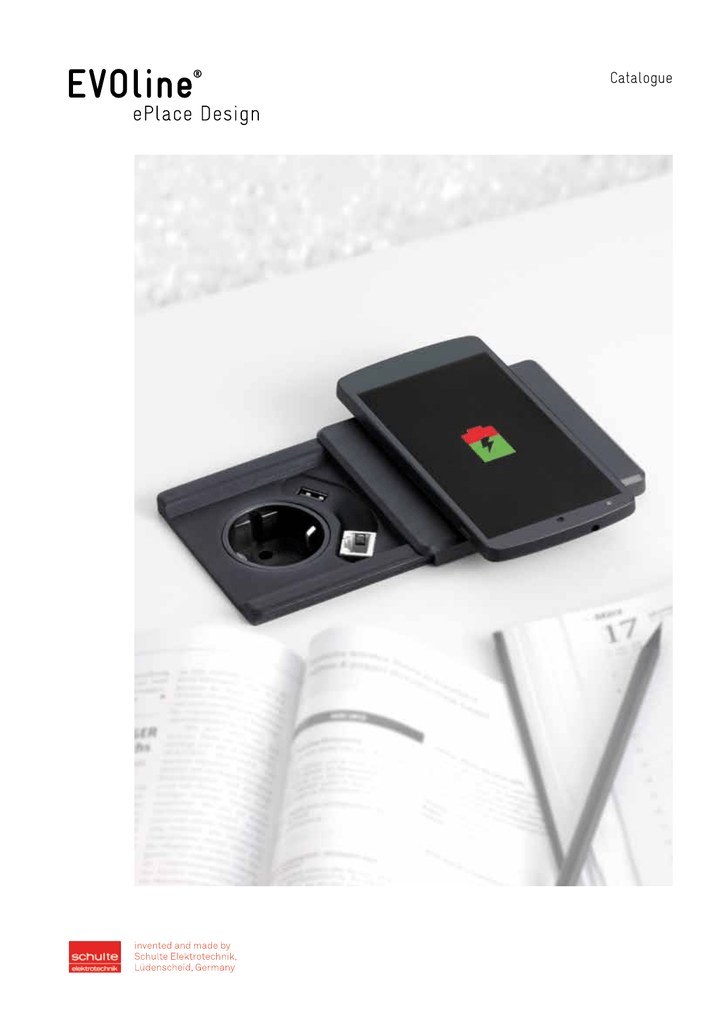

Catalogue

Catalogue
1
2
Madame, Monsieur,
EVOline vous offre des solutions intelligentes quant à la
distribution électrique et de données – de la prise à
l’installation électrique d’un bâtiment entier. Nous misons
sur une qualité technique et de design sans compromis,
sur des systèmes modulaires, et – last but not least –
sur des produits permettant à la distribution électrique
décentralisée de déployer tous ses avantages au niveau
de l’économie, de la durabilité et de la sécurité.
Lors du développement de solutions sur mesure, vous êtes
notre co-concepteur – vous combinez les produits et modules
EVOline de ce catalogue selon vos besoins exacts.
Pour ce faire, le nouveau configurateur EVOline vous aide en ligne
également, et notre équipe est bien sûr à votre entière disposition
à tout moment si vous souhaitez un entretien personnel.
Cordialement
Siegfried Schulte
Steffen Waldminghaus
3
Nouveautés
EVOline®
Square80
L’innovation dans un
espace réduit.
Page 6
EVOline®
Charger Qi
Le minimalisme pur.
Page 10
EVOline®
BackFlip
Cuisine + eau –
pas de problème
Page 14
EVOline®
V-Port
Met chaque coin à profit.
Pour les cuisines, les
bars, les bureaux.
Page 18
EVOline®
Rail
L’intelligence sous
la table
Page 23
EVOline®
Quicklock
Fixé en un clin d’œil.
Page 26
EVOline®
PlugFix
Déjà monté.
Page 31
4
Sommaire
Nouveau
www.evoline.com/
konfigurator
EVOline®
Philosophie
EVOline®
U-Dock
EVOline®
Plug
Une e-Place optimale
pour chaque utilisateur.
Professionnel. Robuste.
Sûr.
Trouve sa place derrière
toute armoire.
Prévient les chutes.
Page 34
Page 65
Page 105
EVOline®
Configurateur
EVOline®
V-Dock
EVOline®
Cable Management
Devenez co-concepteur
Confortable.
Du sol jusque sur
la table.
Page 36
Page 69
Page 109
EVOline®
Port
EVOline®
T-Dock
EVOline®
Befestigungen
Visible sur demande.
Dans la cuisine,
à la maison.
Sur mesure.
Page 41
Page 72
Page 113
EVOline®
FlipTop
EVOline®
Vertical
Intégré à la surface.
Stable.
Compact.
EVOline®
Une distribution
électrique
décentralisée
Page 46
Page 77
Planifier avec les EVOline
Consolidation Points.
Page 116
EVOline®
FrameDock
EVOline®
Caddy
EVOline®
Références
Idéal à tout endroit.
À roulettes.
Sur mesure.
La distribution électrique
décentralisée – dès le
début.
Page 52
Page 81
Page 122
EVOline®
Dock
EVOline®
Modules
EVOline®
Consolidation Point
A fait ses preuves à la
maison, au bureau et à
l’hôtel.
Des possibilités
infinies.
La clé de voûte
modulaire.
Page 57
Page 84
Page 131
EVOline®
R-Dock
EVOline®
Express
Schulte
Elektrotechnik
Variable. Combinable.
Confortable.
Juxtaposable.
Extensible.
International.
Qui nous sommes, et où
nous trouver.
Page 61
Page 99
Page 136
5
6
EVOline Square80
®
7
L’innovation dans un espace réduit.
EVOline Square80
®
Les passages de câbles d’un diamètre de 80 mm sont standard pour de nombreuses tables de
bureau.
Dans une ouverture de série, EVOline Square80 abrite une prise, un chargeur USB et un
raccordement au réseau.
Dans la version Qi, EVOline Square80 offre en outre un couvercle avec fonction de charge inductive,
sur lequel tous les téléphones portables compatibles Qi peuvent être rechargés avec le standard WPC 1.1.
Prise RJ45 ;
en option, possibilité
d’accueillir / de faire passer
des câbles patch
Couvercle
coulissant
Chargeur USB
Prises
internationales
Surface de recharge
en option pour les smartphones
avec recharge par induction,
standard Qi
Connecteur pour
EVOline WireLane
Fermeture rapide
Brevets déposés
Trou
80 mm ∅
181
∅ 79
∅ 100
8
Dimensions en mm
96
91
∅ 80
Découpe dans
la table
68
10
107
EVOline Square80
®
Description
EVOline Square80
pour des épaisseurs de tables
jusqu’à 50 mm
Ouverture d’encastrement:
Ø 80 mm
Équipement :
1 x prise, norme VDE, 16 A,
avec protection contre les contacts
accidentels
1 x chargeur USB de type A
uniquement avec fonction de
recharge, sans connexion PC,
pour appareils courants disposant
d’un port USB tels que :
téléphones mobiles, lecteurs MP3,
produits Apple (iPhone, iPad)**
et autres appareils mobiles.
Câble fixe de raccordement au
réseau 3,0 m avec fiche coudée à
contact de protection.
Pour dissimuler les câbles visibles,
nous recommandons l’utilisation
d’EVOline WireLane et d’EVOline
Bridge.
Veuillez commander ces produits
séparément.
Toutes les variantes internationales de prises sont disponibles sur
demande.
La fonction de recharge du
chargeur USB ne peut pas être
garantie dans tous les cas en
raison du grand nombre de
fournisseurs et d’appareils.
Version
N° d´article
sans fonction de recharge Qi
boîtier et couvercle noir
avec prise CAT 6, avec câble
de 3,0 m et fiche
1592 7100 0300
avec câble patch CAT 6
de 3,0 m amovible
1592 7000 1400
sans port de données
1592 7000 1500
boîtier et couvercle blanc
avec prise CAT 6, avec câble
de 3,0 m et fiche
1592 7000 2500
avec câble patch CAT 6
de 3,0 m amovible
1592 7000 2600
sans port de données
1592 7000 2700
Couvercle à l’aspect acier
inoxydable, boîtier noir
avec prise CAT 6, avec câble
de 3,0 m et fiche
1592 7000 3700
avec câble patch CAT 6
de 3,0 m amovible
1592 7000 3800
sans port de données
1592 7000 3900
avec fonction de recharge Qi*
boîtier et couvercle noir
avec prise CAT 6, avec câble
de 3,0 m et fiche
1592 7000 1600
avec câble patch CAT 6
de 3,0 m amovible
1592 7000 1700
sans port de données
1592 7000 1800
boîtier et couvercle blanc
avec prise CAT 6, avec câble
de 3,0 m et fiche
1592 7000 2800
* Convient pour tous les
téléphones portables
compatibles Qi
avec standard WPC 1.1.
avec câble patch CAT 6
de 3,0 m amovible
1592 7000 2900
sans port de données
1592 7000 3000
** ™ Apple Computer Inc.
Couvercle à l’aspect acier
inoxydable, boîtier noir
avec prise CAT 6, avec câble
de 3,0 m et fiche
Devenez co-concepteur et
configurez votre Square80
individuel. Choisissez parmi
différentes prises nationales.
.
1592 7000 4000
avec câble patch CAT 6
de 3,0 m amovible
1592 7000 4100
sans port de données
1592 7000 4200
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
9
10
EVOline Charger Qi
®
11
Le minimalisme à l’état pur.
EVOline Charger Qi
®
Avec l’EVOline Charger Qi, vous pouvez recharger tous les appareils compatibles Qi sans câble
et autres accessoires avec une seule station de charge.
Le montage a lieu sous la table ou le plan de travail: la station de charge est donc invisible.
L’appareil à recharger est tout simplement placé sur le plan de travail correspondant –
du minimalisme à l’état pur.
16
∅ 79
Dimensions en mm
12
EVOline Charger Qi
®
Description
EVOline Charger Qi
selon le standard WPC spéc. 1.1,
pour le chargement de terminaux
mobiles compatibles Qi.
La bobine de charge est montée
sur la partie inférieure du plan de
travail (table, plan de travail de
cuisine, etc.), permettant ainsi un
chargement sans aucun câble sur
le plan de travail.
Version
EVOline Charger Qi
Tension de service: 19 V ; 0,34
courant de charge: 630 mA
Bloc d’alimentation externe
230 V avec câble d’alimentation
de 1,5 m
N° d´article
1599 0910 0500
13
14
EVOline BackFlip
®
15
Cuisine + eau – pas de problème
EVOline BackFlip
®
Fermé, le BackFlip n’est qu’une fine plaque sur le plan de travail; aucune eau ne peut pénétrer
dans les systèmes électriques. Dès qu’on l’effleure du doigt, il tourne de 180 degrés et présente
ses fonctions: 2 prises et un chargeur USB se trouvent suffisamment loin au-dessus du plan de
travail pour être protégés de la pénétration d’eau. La profondeur de montage réduite de 53 mm
permet un montage au-dessus de tiroirs ou d’appareils électroménagers encastrés de cuisine.
Trouve sa place au-dessus de tout tiroir
Fermeture rapide
Insert rotatif
Réagit à la pression du doigt
Chargeur USB
Prises internationales
de
teur
Hau m
53 m
tage
mon
Brevets déposés
225,2
53
104,8
2,6
20,3
172,5
211,5
16
Dimensions en mm
EVOline BackFlip
®
Description
EVOline BackFlip
Pour le montage dans les plans de
travail jusqu’à 40 mm d’épaisseur.
Profondeur de montage totale:
53 mm
Équipement :
2 x prise VDE, 0°, 16 A,
avec protection contre les contacts
accidentels
1 x chargeur USB de type A
uniquement avec fonction de
recharge, sans connexion PC,
pour appareils courants disposant
d’un port USB tels que :
téléphones mobiles, lecteurs MP3,
produits Apple (iPhone, iPad)**
et autres appareils mobiles.
La fonction de recharge du
chargeur USB ne peut pas être
garantie dans tous les cas en
raison du grand nombre de
fournisseurs et d’appareils.
Version
N° d´article
EVOline BackFlip Standard
Câble de raccordement au
réseau fixe de 3,0 m avec fiche
1592 7100 0600
EVOline BackFlip Cuisine
Câble de raccordement au
réseau fixe de 2,5 m, fiche
jointe séparément
1592 7100 0300
EVOline BackFlip Plug
Câble de raccordement au
résau fixe de 3,0 m,
raccordement avec
EVOline Plug
1592 7100 0900
** ™ Apple Computer Inc.
Devenez co-concepteur et
configurez votre BackFlip
individuel. Choisissez parmi
différentes prises spécifiques
selon les pays.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
17
18
EVOline V-Port
®
19
Met chaque coin à profit. Pour les cuisines, les bars, les bureaux.
EVOline V-Port
®
Sous les éléments hauts d’une cuisine, il y a presque toujours de l’espace non utilisé – en particulier dans l’angle entre le meuble et le mur ou l’élément haut suivant. C’est précisément à cet endroit que l’EVOline V-Port est monté.
Fermé, le V-Port est un boîtier élégant en acier inoxydable.
D’une légère pression, il devient une prise multiple équipée de manière variable, au choix, également avec un chargeur USB.
Montage rapide
Raccordement facile
avec fiche spéciale
Prises
internationale
doubles ou triples
420
261
EVOline Plug
est standard
Déverrouillage
Soft Touch
83
125
87
Dimensions en mm
20
Chargeur USB
en option
EVOline V-Port
®
Description
Version
EVOline V-Port
pour le montage dans un angle de
90 °. Boîtier en aluminium, anodisé
noir.
Prises VDE, 60 °, 16 A,
avec protection
contre les contacts accidentels
Câble de raccordement au réseau
2,5 m livré avec le produit.
Pour toutes les variantes avec
prises VDE: livraison avec
connecteur enfichable et
EVOline Plug.
Pour toutes les autres variantes,
livraison avec fiche spécifique
EVOline V-Port
avec 2 prises
Boîtier en acier inoxydable
brossé
EVOline V-Port
avec chargeur USB
pour le montage dans un angle de
90 °. Boîtier en aluminium,
anodisé noir.
Prises VDE, 60 °, 16 A,avec protection
contre les contacts accidentels
Câble de raccordement au réseau
2,5 m livré avec le produit.
Pour toutes les variantes avec
prises VDE: livraison avec
connecteur enfichable et EVOline
Plug.
Pour toutes les autres variantes,
livraison avec prise spécifique
au pays.
EVOline V-Port
avec 2 prises et chargeur USB
Boîtier en acier inoxydable
brossé
EVOline V-Port
avec 3 prises
Boîtier en acier inoxydable
brossé
N° d´article
1593 4500 1400
1593 4500 1300
1593 4500 1500
Fonction de recharge via une prise
USB de type A, sans connexion PC,
Pour les appareils courants avec
port USB tels que: téléphones
mobiles, lecteurs MP3,
produits Apple (iPhone, iPad)**
et autres appareils mobiles.
Toutes les variantes courantes
spécifiques aux différents pays
sont disponibles sur demande.
La fonction de recharge du
chargeur USB ne peut pas être
garantie dans tous les cas en
raison du grand nombre de
fournisseurs et d’appareils.
** ™ Apple Computer Inc.
Devenez co-concepteur et
configurez votre V-Port
individuel. Choisissez parmi les
différentes prises nationales.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
21
22
EVOline Rail
®
23
L’intelligence sous la table.
EVOline Rail
®
Un espace de rangement fonctionnel.
De la fonctionnalité et de l’ordre sous l’ePlace. Facile à monter, à tout endroit.
Peut être prolongé à volonté et équipé selon la demande.
Inégalé en économie d’espace et en extensibilité.
Connexion pour EVOline WireLane.
La mobilité permet la découpe de table la plus petite possible.
24
67,5
70
126
90
130
5,5
227
202
25
2,6
90
70
50
Dimensions en mm
149
EVOline Rail
®
Description
EVOline Rail
pour le montage sous la table
(ePlaces), au choix pour des profilés des familles de produits
EVOline U-Dock ou
EVOline Express.
Version
N° d´article
EVOline Rail
pour EVOline U-Dock
composé de 2 supports en
plastique noir et de
2 profilés en aluminium noir
Longueur du profilé 150 mm
Longueur du profilé 300 mm
Longueur du profilé 500 mm
1593 5400 0700
1593 5400 0100
1593 5400 0200
composé de 3 supports
en plastique noir et de
4 profilés en aluminium noir
Longueur du profilé 2 x 300 mm
Longueur du profilé 2 x 400 mm
1593 5400 0500
1593 5400 0600
EVOline Rail
pour EVOline Express
composé de 2 supports
en plastique noir et de
2 profilés en aluminium noir
Longueur du profilé 165 mm
pour 3 prises
Longueur du profilé 215 mm
pour 4 prises
1593 5400 0300
1593 5400 0400
Devenez co-concepteur et
configurez votre produit EVOline
individuel. Choisissez parmi de
nombreux modules.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
Rail pour EVOline U-Dock, coulissant
Rail pour EVOline Express, montage fixe
25
26
EVOline Quicklock
®
27
Fixé en toute sécurité. En un tour de main.
EVOline Quicklock
®
Support caché.
EVOline Quicklock est monté à la table très rapidement, sans qu’un outil ne soit nécessaire et
sans qu’il ne puisse glisser.
Les câbles électriques et de données sont dissimulés par un couvercle.
Passage de câbles vers le sol avec connexion WireLane pouvant être intégrée.
Espace pour les câbles excédentaires sous les Docks.
EVOline Quicklock est variable en longueur et convient pour tous les profilés Dock d’EVOline.
EVOline Quicklock
®
EVOline WireLane
63
®
18
106/156/206
42
Dimensions en mm
28
55
EVOline Quicklock
®
Description
EVOline Quicklock
Système de fixation avec
passage de câbles et
deux supports de fixation.
Convient pour une épaisseur
de table de 18 à 32 mm.
Montage à la table sans outil
Plaque de protection sur
la fixation.
Version
N° d´article
EVOline Quicklock
Longueur: 100 mm
1599 0909 9200
Longueur: 150 mm,
y compris le support pour
EVOline WireLane
1599 0909 9000
Longueur: 200 mm,
y compris le support pour
EVOline WireLane
1599 0909 9100
Convient pour les profilés:
Dock et R-Dock
Nous conseillons d’utiliser
EVOline WireLane pour dissimuler
les câbles visibles vers le bas.
Veuillez commander
EVOline WireLane séparément.
Devenez co-concepteur et
configurez votre produit EVOline
individuel.
Choisissez parmi de nombreux
modules.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
29
30
EVOline PlugFix
®
31
Entièrement monté.
EVOline PlugFix
®
Trouve sa place derrière
toute armoire.
Manipulation très facile.
Prévient les risques de
chute.
11.Designpreis des Landes
Nordrhein-Westfalen 2009
Universal Home:
Product Design
Ausgezeichnet
mit dem 1. Preis
Ausgezeichnet mit der
IENA Goldmedaille
Exclusivité
EVOline Plug:
fiche mobile
pour une manipulation
aisée et pour prévenir
les risques de chute.
Brevets
Internationale
41
110
5
Dimensions en mm
11
32
NOUVEAU!
Dès maintenant,
disponible pour les
OEM avec câble installé
de manière fixe pour
grandes séries.
5 mm seulement
de profondeur du boîtier
EVOline PlugFix
®
Description
EVOline PlugFix
avec câble de raccordement
3 x 1,5 mm² fixe.
Longueur 1,5 m.
Avec conducteurs avec embout,
250 V / 16 A.
Version
N° d´article
noir avec câble noir
1510 0015 1100
blanc avec câble blanc
1510 0015 1300
Devenez co-concepteur et
configurez votre produit EVOline
individuel.
Choisissez parmi de nombreux
modules.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
33
34
Une ePlace optimale pour chaque utilisateur.
Au bureau, à la maison, dans la salle de conférence, au laboratoire, à la cuisine...
La philosophie EVOline
®
Les exigences différentes requièrent des solutions différentes.
Avec un vaste programme standard, EVOline couvre déjà la plupart des possibilités d’alimentation
électrique, de connexion de données, de connexions multimédia et audio de votre ePlace.
Par ailleurs, le système modulaire complet d’EVOline offre un maximum d’individualité pour chaque
utilisateur. De la fiche à l’installation électrique décentralisée de bâtiments entiers, EVOline propose
des solutions intelligentes sur mesure.
Configurez votre propre e-Place et devenez co-concepteur – également en cas de nombre réduit de
pièces.
Nous nous ferons un plaisir de vous conseiller.
Dock Standard
Exemple de R-Dock à configuration individuelle.
35
Modulaire. Configurable. International
Le système modulaire EVOline
pour une individualité maximale
®
La conception modulaire des produits EVOline ouvre des possibilités presque infinies quant à
l’équipement individuel et à la configuration.
Qu’il s’agisse de l’alimentation électrique des postes de travail d’un bureau en espace ouvert ou
de l’aménagement de la cuisine à la maison: EVOline offre une solution adaptée à toute exigence.
EVOline Port
36
EVOline V-Port
EVOline Dock
EVOline Flip Top
EVOline V-Dock
EVOline U-Dock
EVOline R-Dock
EVOline Frame Dock
EVOline T-Dock
NOUVEAU! EVOline Configurateur
®
Les produits EVOline peuvent être équipés de bon nombre
d’interrupteurs, de prises, de connexions pour les données et
multimédias ainsi que de modules de protection.
Vous trouverez un vaste choix de modules sur notre site:
HYPERLINK “http://www.evoline.com“
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
37
Modulaire. Configurable. International.
Devenez co-concepteur avec
le configurateur EVOline
®
En quelques clics, obtenez le produit que vous souhaitez: rien de plus facile avec le nouveau
configurateur EVOline.
Qu’il s’agisse d’un produit standard ou d’une fabrication sur mesure: le nouveau configurateur
EVOline vous offre plus de 22 000 possibilités – et également toutes les informations au sujet
du produit souhaité.
Pays dans lequel le produit est utilisé:
Allemagne Espagne France Gr.-Bretagne Suisse États-Unis Länderauswahl
Choisissez le produit souhaité:
Choix de produits EVOline
X
38
Autriche Suède Belgique Irlande d. N. Liechtenstein Canada Pays-Bas Norvège Pologne Irlande Danemark Mexique Italie Finlande Slovaquie Singapour Australie Argentine Portugal
Slovénie
Rép. Tchèque
Malaisie
N.-Zélande
Jamaïque
NOUVEAU! EVOline Configurateur
®
Un produit individuel – aucun problème.
Des possibilités presque infinies.
Tous les composants sont homologués au niveau international.
Nous élargissons notre système modulaire en permanence.
Choisissez votre module:
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
Votre configuration:
Modules de prises
2x
Modules de données
1x
Modules multimédia
1x
Modules spéciaux
Modules de fusible
Modules d’interrupteur
1x
Modules de raccordement
au réseau
1x
39
40
EVOline Port
®
41
Visible sur demande.
EVOline Port
®
Ø 127
Ø 100
Diamètre de perçage 102 mm
Dimensions en mm
42
variable selon version
variable selon version
L’EVOline Port permet de faire disparaître les prises et les câbles.
Normalement, seuls le cadre et le couvercle en aluminium du port sont visibles sur
la table – sur demande, le port peut être éclairé par des LED de couleur bleue, rouge,
verte ou blanche à faible consommation d’énergie.
Une légère pression du doigt fait apparaître le boîtier en aluminium haut de gamme et
le fait à nouveau disparaître sous les fiches.
Le « red dot award » a été décerné à l’EVOline Port pour son design.
EVOline Port
®
Description
EVOline Port
Boîtier en aluminium,
anodisé argent.
Pour le montage dans des tables
de max. 50 mm
d’épaisseur:
ouverture d’encastrement
ø 102 mm.
Deux prises de courant françaises,
60°, 16 A, avec protection contre
les contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
EVOline Port
Boîtier en aluminium,
anodisé argent.
Pour le montage dans des tables
de max. 50 mm
d’épaisseur:
ouverture d’encastrement
ø 102 mm.
Trois prises de courant françaises,
60°, 16 A, avec protection contre
les contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
EVOline Port CUISINE
Câble de raccordement au
réseau fixe de 2,5 m avec
conducteurs avec embout,
fiche jointe séparément
Version
N° d´article
Capot escamotable et
collerette en plastique
laqué argent
1593 1005 4600
Capot escamotable et
collerette en plastique
laqué noir
1593 1005 4700
Capot en acier inoxydable
massif « au look CD » et collerette en plastique dans
le même ton
1593 1004 6500
Capot escamotable en acier
inoxydable « au look CD » et
collerette en plastique laqué
dans le même ton. Eclairage
effet tamisé au moyen des
LED bleues placées sous le
capot et commandées par un
interrupteur
1593 1005 4800
Capot escamotable et
collerette en plastique
laqué argent
1593 1000 0700
Capot escamotable et
collerette en plastique
laqué noir
1593 1005 4900
Capot en acier inoxydable
massif « au look CD » et collerette en plastique dans
le même ton
1593 1004 3900
Capot escamotable en acier
inoxydable « au look CD » et
collerette en plastique laqué
dans le même ton. Eclairage
effet tamisé au moyen des
LED bleues placées sous le
capot et commandées par un
interrupteur
1593 1005 5000
Capot escamotable en
plastique laqué argent et
collerette en plastique gris,
non laqué
1593 1000 0600
43
EVOline Port
®
Description
EVOline Port DATA
Boîtier en aluminium,
anodisé argent.
Pour le montage dans des tables
de max. 50 mm
d’épaisseur:
ouverture d’encastrement
ø 102 mm.
Deux prises de courant françaises,
60°, 16 A, avec protection contre
les contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 mavec fiche,
deux adaptateurs modulaires
pour câbles patch RJ45 vers RJ45,
connexion 1:1, CAT6 blindés.
EVOline Port DATA
Boîtier en aluminium,
anodisé argent.
Pour le montage dans des tables
de max. 50 mm
d’épaisseur:
ouverture d’encastrement
ø 102 mm.
Trois prises de courant françaises,
60°, 16 A, avec protection contre
les contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche,
deux adaptateurs modulaires
pour câbles patch RJ45 vers RJ45,
connexion 1:1, CAT6 blindés
44
Version
N° d´article
Capot escamotable et
collerette en plastique
laqué argent
1593 1005 5100
Capot escamotable et
collerette en plastique
laqué noir
1593 1005 5200
Capot en acier inoxydable
massif « au look CD » et
collerette en plastique dans
le même ton
1593 1005 5300
Capot escamotable en acier
inoxydable « au look CD » et
collerette en plastique laqué
dans le même ton. Eclairage
effet tamisé au moyen des
LED bleues placées sous le
capot et commandées par un
interrupteur
1593 1005 5400
Capot escamotable et
collerette en plastique
laqué argent
1593 1004 9700
Capot escamotable et
collerette en plastique
laqué noir
1593 1005 5500
Capot en acier inoxydable
massif « au look CD » et collerette en plastique dans
le même ton
1593 1005 5600
Capot escamotable en acier
inoxydable « au look CD » et
collerette en plastique laqué
dans le même ton. Eclairage
effet tamisé au moyen des
LED bleues placées sous le
capot et commandées par un
interrupteur
1593 1005 5700
EVOline Port
®
Description
Version
N° d´article
EVOline Port USB CHARGER*
EVOline Port USB CHARGER*
Boîtier en aluminium,
anodisé argent.
Pour le montage dans des tables de
max. 50 mm
d’épaisseur:
ouverture d’encastrement
ø 102 mm.
Deux prises de courant françaises,
60°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
Fonction de charge via une prise
USB de type A sans connexion PC.
Pour les appareils courants avec
connexion USB tels que:
téléphones portables, lecteurs
MP3, produits Apple (iPhone,
iPad**) et autres appareils mobiles
Capot escamotable et
collerette en plastique
laqué argent
1593 1040 1100
Capot escamotable et
collerette en plastique
laqué noir
1593 1040 1200
Capot en acier inoxydable
massif « au look CD » et
collerette en plastique dans
le même ton
1593 1040 1300
EVOline Port USB CHARGER*
Boîtier en aluminium,
anodisé argent.
Pour le montage dans des tables de
max. 50 mm
d’épaisseur:
ouverture d’encastrement
ø 102 mm.
Deux prises de courant françaises,
60°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
Fonction de charge via deux prises
USB de type A sans connexion PC.
Pour les appareils courants avec
connexion USB tels que:
téléphones portables, lecteurs
MP3, produits Apple (iPhone,
iPad**) et autres appareils mobiles
Capot escamotable et
collerette en plastique
laqué argent
1593 1038 7900
Capot escamotable et
collerette en plastique
laqué noir
1593 1038 8000
Capot en acier inoxydable
massif « au look CD » et
collerette en plastique dans
le même ton
1593 1038 8100
* La fonction de charge du chargeur USB ne peut être garantie
dans tous les cas en raison du
grand nombre de fournisseurs et
d’appareils.
** ™ Apple Computer Inc.
Devenez co-concepteur et
configurez votre Port individuel.
Choisissez parmi différents
éclairages, couleurs, surfaces,
connexions au réseau, fixations
et modules.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
45
46
EVOline FlipTop
®
47
Intégré à la surface.
EVOline FlipTop
®
Avec l’EVOline FlipTop, vous optez pour une solution de connexion confortable et une surface de
travail libre.
Le FlipTop en acier inoxydable de toute première qualité forme une surface plane avec la table –
une solution élégante par exemple pour les salles de conférence. Au besoin, le FlipTop est ouvert
et permet d’accéder aux connexions électriques et aux ports de données. Le mécanisme peut être
fixé dans différents angles et empêche le câble de se casser. Sur demande, la sortie peut être
protégée de la poussière ou de l’humidité.
Mouvement du couvercle:
résistance de fermeture du couvercle réglable.
185
| 235
66,50
175
| 335
Dimensions en mm
48
EVOline FlipTop
®
Description
EVOline FlipTop SMALL
Pour le montage dans des tables
de 19 mm à 35 mm d’épaisseur.
Trois prises de courant françaises,
60°, 16 A, avec protection contre
les contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec la fiche.
Couvercle rabattable avec butée et
points d’encliquetage.
Brosse passe-câbles noire.
Version
Boîtier et couvercle en acier
inoxydable brossé
N° d´article
1593 4202 5100
Dimensions d’encastrement:
185 x 157 mm
EVOline FlipTop CUISINE SMALL
Lèvre en caoutchouc noire,
câble de raccordement au réseau
fixe de 2,5 m avec conducteur avec
embout, fiche jointe séparément
Boîtier et couvercle en acier
inoxydable brossé
1593 4202 8100
Dimensions d’encastrement:
185 x 157 mm
EVOline FlipTop DATA SMALL
Pour le montage dans des tables
de 19 mm à 35 mm d’épaisseur.
Deux prises de courant françaises,
60°, 16 A avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m.
Deux adaptateurs modulaires pour
câble patch RJ45 vers RJ45,
connexion 1:1, CAT6 blindés.
Couvercle rabattable, avec butée
et points d’encliquetage.
Brosse passe-câbles noire.
Boîtier et couvercle en acier
inoxydable brossé
1593 4203 8200
Dimensions d’encastrement:
185 x 157 mm
49
EVOline FlipTop
®
Description
EVOline FlipTop MEDIUM
Pour le montage dans des tables
de 19 mm à 50 mm d’épaisseur.
Quatre prises de courant
françaises,
60°, 16 A avec protection contre
les contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
Couvercle rabattable, avec butée
et points d’encliquetage.
Brosse passe-câbles noire.
Version
N° d´article
Boîtier et couvercle en acier
inoxydable brossé
1593 4200 3200
Boîtier et couvercle en acier
inoxydable brossé
1593 4200 0300
Boîtier et couvercle en acier
inoxydable brossé
1593 4200 0400
Dimensions d’encastrement:
235 x 157 mm
EVOline FlipTop CUISINE MEDIUM
Lèvre en caoutchouc noire,
câble de raccordement au réseau
fixe de 2,5 m avec conducteur avec
embout, fiche jointe séparément.
Dimensions d’encastrement:
235 x 157 mm
EVOline FlipTop DATA MEDIUM
Pour le montage dans des tables
de 19 mm à 50 mm d‘épaisseur.
Trois prises de courant francaises.
60°, 16 A avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche,
deux adapteurs modulaires pour
câbles patch RJ45 vers RJ45,
connexion 1:1, CAT 6 blindés.
Couvercles rattable, avec butée
et points d‘encliquetage. Brosse
passe-câbles noire.
Dimensions d‘enacstrement:
235 x 157 mm
NOUVEAU au printemps 2015
Le nouvel EVOline FlipTop offre encore plus de confort.
Il réagit à la pression du doigt et est facile à monter.
50
EVOline FlipTop
®
Devenez co-concepteur et configurez votre FlipTop individuel.
Choisissez parmi les différents
modules, couleurs et surfaces.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
51
52
EVOline FrameDock
®
53
Idéal à tout endroit.
EVOline FrameDock
®
L’EVOline FrameDock s’aligne parfaitement avec les surfaces horizontales ou verticales –
qu’il s’agisse du plateau de table de bureau, d’un plan de travail dans la cuisine, d’un mur ou de la
surface latérale d’un meuble.
Grâce à la profondeur de montage peu importante et au montage aisé directement par devant ou par
le haut, il trouve sa place presque partout. De finition soignée, il est équipé individuellement tout en
restant discret.
varia
versio
n
80
51
ble s
elon
Dimensions en mm
54
EVOline FrameDock
®
Description
Version
N° d´article
EVOline FrameDock SMALL
Boîtier en aluminium, couvercles
d’extrémité avec cache-vis.
Pour le montage dans des tables
de 5 mm à 38 mm d’épaisseur.
Trois prises de courant françaises,
0°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche, entrée
pour câble d’alimentation sur le
côté inférieur du profilé.
Boîtier anodisé argent
avec cache-vis noir
1596 1000 2500
EVOline FrameDock DATA
SMALL
Boîtier en aluminium, couvercles
d’extrémité avec cache-vis.
Pour le montage dans des tables
de 5 mm à 38 mm d’épaisseur.
Trois prises de courant françaises,
0°, 16 A, avec protection contre les
contacts accidentels.
Deux adaptateurs modulaires pour
câble patch RJ45 vers RJ45,
connexion 1:1, CAT6 blindés.
Entrées pour câbles de données
et câble d’alimentation sur le côté
inférieur du profilé.
Boîtier anodisé argent
avec cache-vis noir
1596 1000 2600 Devenez co-concepteur et
configurez votre FrameDock
individuel. Choisissez parmi
différents raccordements au
réseau et modules.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
55
56
EVOline Dock
®
57
A fait ses preuves à la maison, au bureau et à l’hôtel.
EVOline Dock
®
L’EVOline Dock plane une largeur de main au-dessus de la surface du bureau, et ainsi, il permet
d’obtenir une surface libre optimale – au choix, mobile sur des pinces de fixation brevetées ou fixe,
sur un socle en acier inoxydable. En tant que station de charge et de données configurable selon
vos besoins, il prolonge la zone de confort privée jusque dans la chambre d’hôtel, en étant
équipé de prises de courant satisfaisant aux exigences internationales et de connexions USB,
audio ou HDMI.
varia
versio
n
74,5 mm
ble s
elon
Dimensions en mm
58
75,5 mm
EVOline Dock
®
Description
Version
N° d´article
EVOline Dock DESK
Boîtier en aluminium.
Peut être placé librement grâce
aux « Slide Stops ».
Trois prises de courant françaises,
0°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
Entrée par le couvercle d’extrémité
gauche.
anodisé argent
1593 0006 7300
anodisé noir
1593 0006 7100
EVOline Dock DESK DATA
Boîtier en aluminium.
Peut être placé librement grâce
aux « Slide Stops ». Trois prises de
courant françaises, 0°, 16 A, avec
protection contre les contacts accidentels. Câble de raccordement
au réseau fixe de 3,0 m avec fiche.
Entrée par le couvercle d’extrémité
gauche
anodisé argent
1593 0055 0300
anodisé noir
1593 0055 0100
Deux adaptateurs modulaires
pour câble patch RJ45 vers RJ45,
connexion 1:1, CAT6 blindés.
EVOline Dock SMALL
Boîtier en aluminium.
Trois prises de courant françaises,
0°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
Entrée dans la partie inférieure du
profilé.
Avec un étier de fixation pour
plan de travail d’une épaisseur
de 8 à 40 mm
anodisé argent
1593 0079 9300
anodisé noir
1593 0079 9100
blanc, revêtu par poudre
(RAL 9010)
1593 0066 6700
sans étier de fixation
anodisé argent
1593 0006 6300
anodisé noir
1593 0006 6100
weiss pulverbeschichtet
(RAL 9010)
1593 0003 9700
EVOline Dock DATA SMALL
Boîtier en aluminium.
Trois prises de courant françaises,
0°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
Avec un étier de fixation pour
plan de travail d’une épaisseur
de 8 à 40 mm
Deux adaptateurs modulaires
pour câble patch RJ45 vers RJ45,
connexion 1:1, CAT6 blindés.
Entrée des câbles dans la partie
inférieure du profilé.
anodisé argent
1593 0084 9300
anodisé noir
1593 0084 9100
blanc, revêtu par poudre
(RAL 9010)
1593 0066 2700
sans étier de fixation
anodisé argent
1593 0054 9300
anodisé noir
1593 0054 9100
blanc, revêtu par poudre
(RAL 9010)
1593 0047 7700
59
EVOline Dock
®
Description
EVOline Dock DATA SMALL
Boîtier en aluminium.
Trois prises de courant françaises,
0°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
Deux adaptateurs modulaires
pour câble patch RJ45 vers RJ45,
connexion 1:1, CAT6 blindés.
Entrée des câbles dans la partie
inférieure du profilé.
Version
N° d´article
Fixation avec
EVOline Quicklock 150 mm
et support pour
EVOline WireLane.
Convient pour des épaisseurs
de table de 18 à 32 mm
anodisé argent
1593 0389 7300
anodisé noir
1593 0389 7100
Devenez co-concepteur et
configurez votre Dock
individuel. Choisissez parmi
différents raccordements au
réseau, couleurs, surfaces,
fixations et modules.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
60
EVOline R-Dock
®
61
Variable. Combinable. Confortable.
EVOline R-Dock
®
L’EVOline R-Dock peut être monté dans tout angle de 90 degrés.
Son utilisation est confortable grâce à sa face légèrement inclinée.
Dos à dos, il devient une unité double sur une surface libre – et il peut être équipé de manière
variable dans les deux modes d’utilisation.
varia
70
ble s
elon
versio
n
73
Dimensions en mm
62
EVOline R-Dock
®
Description
Version
N° d´article
EVOline R-Dock SMALL
Boîtier en aluminium.
Trois prises de courant françaises,
0°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
Entrée de câble sur la partie
inférieure du profilé.
anodisé argent
1598 0000 3600
revêtu par poudre, blanc
(RAL 9010)
1598 0000 9000
EVOline R-Dock DATA SMALL
Boîtier en aluminium.
Trois prises de courant françaises,
0°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
Deux adaptateurs modulaires
pour câble patch RJ45 vers RJ45,
connexion 1:1, CAT6 blindés.
Entrée de câble sur la partie
inférieure du profilé.
nodisé argent
1598 0000 3700
revêtu par poudre, blanc
(RAL 9010)
1598 0000 9100 Veuillez commander la fixation
séparément.
Veuillez commander la fixation
séparément.
Devenez co-concepteur et
configurez votre R-Dock
individuel. Choisissez parmi
différents modules, couleurs,
surfaces, connexions au réseau,
fixations.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
63
64
EVOline U-Dock
®
65
Professionnel. Robuste. Sûr.
EVOline U-Dock
®
Le profilé en aluminium de l’EVOline U-Dock peut être fixé de diverses manières à la surface de
travail, sous ou devant celle-ci.
En tant que base robuste pour une alimentation électrique et en données, il abrite également –
outre des connexions électriques et de données librement configurables - des modules de sécurité
protégeant les collaborateurs et les machines.
varia
ble s
elon
versio
n
53,5
60
Dimensions en mm
66
EVOline U-Dock
®
Description
Version
N° d´article
EVOline U-Dock SMALL
Boîtier en aluminium.
Trois prises de courant françaises,
60°, 16 A, avec protection contre
les contacts accidentels.
Entrée et sortie de courant dans le
couvercle d’extrémité.
Connecteur enfichable
GST 18/3 fiche
Connecteur enfichable
GST 18/3 prise
anodisé argent
avec équerre de fixation
1596 0001 0100
anodisé argent
sans équerre de fixation
1596 0001 0200
EVOline U-Dock DATA SMALL
Boîtier en aluminium.
Trois prises de courant françaises,
60°, 16 A, avec protection contre
les contacts accidentels.
Entrée et sortie du câble
électrique dans le couvercle
d’extrémité gauche.
Connecteur enfichable
GST 18/3 fiche
Connecteur enfichable
GST 18/3 prise
Deux adaptateurs modulaires
pour câble patch RJ45 vers RJ45,
connexion 1:1, CAT6 blindés
Entrée pour câble de données
dans le couvercle d’extrémité droit.
anodisé argent
avec équerre de fixation
1596 0000 6100
anodisé argent
sans équerre de fixation
1596 0000 3500
Devenez co-concepteur et
configurez votre U-Dock
individuel. Choisissez parmi
différents raccordements au
réseau et modules.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
67
68
EVOline V-Dock
®
69
Confortable.
EVOline V-Dock
®
Avec l’EVOline V-Dock, une véritable tâche est attribuée aux angles morts.
Le V-Dock peut être monté horizontalement ou verticalement, sa longueur étant variable.
Un autre avantage: le câble de raccordement est acheminé derrière le profilé, dans l’angle,
de manière invisible. L’orientation de 45 degrés du V-Dock permet de connecter facilement
les câbles d’alimentation électrique et de données.
varia
versio
n
69
69
ble s
elon
Dimensions en mm
70
EVOline V-Dock
®
Description
Version
N° d´article
EVOline V-Dock CUISINE
Boîtier en aluminium.
Trois prises de courant françaises,
0°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 2,5 m avec conducteurs
avec embout, fiche jointe
séparément.
Entrée du câble du côté arrière
du profilé.
Profilé angulaire de 100 mm
compris
anodisé argent
1593 6002 4300
EVOline V-Dock DATA SMALL
Boîtier en aluminium.
Trois prises de courant françaises,
0°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
Boîtier en aluminium.
Deux adaptateurs modulaires
pour câble patch RJ45 vers RJ45,
connexion 1:1, CAT6 blindés.
Entrée de câble sur la partie
arrière du profil.
2 x profilé angulaire de 100 mm
anodisé argent
1593 6002 5300
Devenez co-concepteur et
configurez votre V-Dock
individuel. Choisissez parmi
différents raccordements au
réseau et modules
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
71
72
EVOline T-Dock
®
73
Dans la cuisine, à la maison.
EVOline T-Dock
®
Un pied solide en acier inoxydable tient l’EVOline T-Dock à distance de la surface de travail.
Cela crée un poste de travail plus spacieux et, dans la cuisine, une distance de sécurité entre
l’alimentation en courant et les surfaces pouvant devenir humides.
À toutes fins utiles, les connexions électriques sont également pourvues d’une protection contre
les contacts accidentels.
Caractéristiques: le pied en acier inoxydable, via lequel le câble de raccordement au réseau est
dirigé vers le bas invisiblement, offre également une protection antivol de haute qualité,
celui-ci étant vissé sous la table.
114
74,5
75,5
Dimensions en mm
74
EVOline T-Dock
®
Description
Version
N° d´article
EVOline T-Dock
Boîtier en aluminium,
pour la fixation sur des tables de
max.40 mm d’épaisseur.
Deux prises de courant françaises,
0°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 2,5 m avec conducteurs
avec embout, fiche jointe séparément.
Entrée du câble d’alimentation
électrique:
via le pied en acier inoxydable.
Boîtier au look acier
inoxydable, anodisé, ALANOX,
couvercles d’extrémités noires
1593 0229 9600
Boîtier au look acier
inoxydable, anodisé, ALANOX,
couvercles d’extrémités au
look acier inoxydable laqués,
ALANOX
1593 0367 2600
EVOline T-Dock
avec chargeur USB*
Boîtier en aluminium,
pour la fixation sur des tables de
max.40 mm d’épaisseur:
prise de courant française,
0°, 16 A, avec protection contre les
contacts accidentels.
Câble de raccordement au réseau
fixe de 2,5 m avec conducteurs
avec embout, fiche jointe séparément.
Entrée du câble d’alimentation
électrique:
via le pied en acier inoxydable.
Boîtier au look acier
inoxydable, anodisé, ALANOX,
couvercles d’extrémités noires
1593 0388 2600
Boîtier au look acier
inoxydable, anodisé, ALANOX,
couvercles d’extrémités au
look acier inoxydable laqués,
ALANOX
1593 0388 3600
Fonction de chargement via une
prise USB de type A sans connexion
PC.
Pour les appareils avec connexion
USB courants tels que:
téléphones mobiles, lecteurs MP3,
produits Apple (iPhone, iPad**) et
autres appareils mobiles.
**TM Apple Computer Inc.
Devenez co-concepteur et
configurez votre T-Dock
individuel. Choisissez parmi
différents raccordements au
réseau et modules.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
75
76
EVOline Vertical
®
77
Stable. Compact.
EVOline Vertical
®
variable selon version
L’EVOline Vertical se dresse dans la pièce, indépendant, bien stable grâce à un pied en fonte
massive. Droit, mobile et compact, il est la solution idéale pour les bureaux, les hôtels et les
locaux commerciaux.
Grâce à sa hauteur pouvant atteindre 1,20 m, il n’est plus nécessaire de se baisser péniblement
vers les prises: les connexions électriques, multimédia et de données sont accessibles à une
hauteur confortable.
Ø 225
Dimensions en mm
78
EVOline Vertical
®
Description
EVOline Vertical Standard
Boîtier en aluminium,
pied en fonte massive,
noir, revêtu par poudre.
Peut être installé librement dans
la pièce.
Trois prises de courant françaises,
60°, 16 A, avec protection contre
les contacts accidentels.
Câble de raccordement au réseau
fixe de 3,0 m avec fiche.
Deux prises de données RJ45 CAT6
blindées, chacune avec câble de
3,0 m et fiche.
Couvercle en aluminium noir,
revêtu par poudre.
Version
N° d´article
anodisé argent
1593 4300 1100
anodisé noir
1593 4300 0700
Dimensions: pied de 24,5 cm de
diamètre,
hauteur: 4 cm,
Hauteur du profilé: 600 mm.
Devenez co-concepteur et
configurez votre Vertical
individuel. Choisissez parmi
différents raccordements au
réseau, couleurs, surfaces et
modules.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
79
80
EVOline Caddy
®
81
À roulettes. Sur mesure.
EVOline Caddy
®
643
L’EVOline Caddy donne une toute nouvelle signification au concept d’électromobilité.
Avec le boîtier en aluminium sur roulettes, une solution d’alimentation électrique peut tout
simplement être emportée sur le lieu de travail souhaité.
Un EVOline Port est intégré dans le Caddy ; celui-ci peut être configuré de manière individuelle
avec des modules pour l’électricité, les données et multimédia. Il offre en outre un espace
suffisant pour abriter tous les câbles dans le boîtier, de manière invisible.
201
266
82
Dimensions en mm
EVOline Caddy
®
Description
Boîtier vide
EVOline Caddy
Boîtier en aluminium, anodisé
argent. Pied en plastique noir avec
roulettes intégrées. Plaque
supérieure en plastique noir.
1x GST 18 entrée (fiche)
1x GST 18 sortie (prise)
pour EVOline Port intégré.
1x GST 18 sortie (prise)
supplémentaire.
Version
N° d´article
Capot escamotable
en plastique argenté
9330 3490 0000
Capot escamotable en acier
inoxydable « au look CD »
9330 3510 0000
Intégrés:
boîtier vide EVOline® Port
boîtier en aluminium anodisé
argent,
collerette en plastique, laquée,
noire.
Devenez co-concepteur et
configurez le Port individuel
devant être intégré à votre
Caddy.
Choisissez parmi différentes
couleurs et surfaces, différents
raccordements au réseau et
modules.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
83
84
EVOline Module
®
85
Des possibilités infinies.
EVOline Modules
®
Les produits EVOline peuvent être configurés librement à partir d’un vaste choix de modules,
une solution standard n’existant pas pour l’approvisionnement en énergie et données. Les pages
suivantes présentent une sélection de modules d’alimentation, de données et de protection.
Vous trouverez la gamme complète dans le Configurateur EVOline.
86
EVOline prises
®
Description
Description
Prise 0°, 16 A
norme VDE
avec/sans protection contre les
contacts accidentels,
dimensions d’encastrement:
50 x 50 mm,
pour types de fiches: F, C, E+F
Prise 60°, 16 A
norme VDE,
dimensions d’encastrement:
50 x 50 mm,
pour types de fiches: F, C, E+F
Prise 0°, 16 A
avec protection contre les
contacts accidentels,
p. ex. France, Belgique, Pologne,
dimensions d’encastrement:
50 x 50 mm,
pour types de fiches: E, C, E+F
Prise 60°, 16 A
avec protection contre les
contacts accidentels,
p. ex. France, Belgique, Pologne,
dimensions d’encastrement:
50 x 50 mm,
pour types de fiches: E, C, E+F
Prise 0°, 10 A
sans protection contre les
contacts accidentels,
p. ex. Suisse,
dimensions d’encastrement:
50 x 50 mm,
pour types de fiches: J, C, T13
Prise 0°, 16 A
sans protection contre les
contacts accidentels,
p. ex. Suisse,
dimensions d’encastrement:
50 x 50 mm,
pour types de fiches: J, C, T23
Prise 0°, 13 A
avec protection contre les
contacts accidentels,
p. ex. Danemark, standard,
dimensions d’encastrement:
50 x 50 mm,
pour types de fiches: K, C
Prise 0°, 13 A
avec protection contre les
contacts accidentels,
p. ex. Danemark,
spéciale informatique,
dimensions d’encastrement:
50 x 50 mm,
pour type de fiche: K
Prise 0°, 10 A / 16 A
avec protection contre les
contacts accidentels, p. ex. Italie,
dimensions d’encastrement:
25 x 50 mm,
pour types de fiches: L, C
Vous trouverez des modules de
prises pour d’autres variantes
nationales dans le configurateur
EVOline.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
87
EVOline prises
®
Description
88
Description
Prise 90°, 13 A
avec protection contre les
contacts accidentels,
p. ex. Grande-Bretagne,
avec fusible intégré,
3,15 A ou 5 A,
dimensions d’encastrement:
75 x 50 mm,
pour type de fiche: G
Prise 90°, 13 A
avec protection contre les
contacts accidentels,
p. ex. Grande-Bretagne,
avec fusible intégré,
3,15 A ou 5 A,
dimensions d’encastrement:
75 x 50 mm,
pour type de fiche: G
Prise 30°, 13 A
avec protection contre les
contacts accidentels,
p. ex. Grande-Bretagne,
avec fusible intégré,
3,15 A ou 5 A, dimensions
d’encastrement:
60 x 50 mm,
pour type de fiche: G
Prise 30°, 13 A
avec protection contre les
contacts accidentels,
p. ex. Grande-Bretagne,
avec fusible intégré,
3,15 A ou 5 A,
dimensions d’encastrement:
60 x 50 mm,
pour type de fiche: G
Prise 0°, 10 A
sans protection contre les
contacts accidentels,
p. ex. Chine,
dimensions d’encastrement:
50 x 50 mm,
pour type de fiche: I
Prise 0°, 10 A
sans protection contre les
contacts accidentels,
p. ex. Chine,
dimensions d’encastrement:
50 x 50 mm,
pour type de fiche: I / Chine
Prise 0°, 15 A
sans protection contre les
contacts accidentels,
p. ex. États-Unis, Canada,
dimensions d’encastrement:
50 x 50 mm,
pour type de fiche: B (NEMA,
5-15)
Prise 0°, 15 A
sortie oblique,
sans protection contre les
contacts accidentels,
p. ex. États-Unis, Canada,
dimensions d’encastrement:
75 x 50 mm,
pour type de fiche: B (NEMA,
5-15),
ne convient pas pour les fiches
coudées
EVOline prises / prises de charge
®
Description
Description
Prise 0°, 16 A
avec protection contre les c
ontacts accidentels,
p. ex. Israël,
dimensions d’encastrement:
50 x 50 mm,
pour type de fiche: H, C
Connecteur enfichable 16 A
(Wieland)
prise GST18 snap-in,
en tant que sortie de courant,
dimensions d’encastrement:
25 x 50 mm
Connecteur enfichable 16 A
WAGO WINSTA MIDI
prise WAGO WINSTA snap-in,
en tant que sortie de courant,
dimensions d’encastrement:
25 x 50 mm
Chargeur USB*
Prise USB, type A, uniquement
avec fonction de charge, sans
connexion ordinateur, pour appareils courants avec connexion
USB
tension d’entrée nominale:
100-240 V AC +/- 10 %
consommation à vide
à 230 V AV <= 0,1 watt
tension de sortie: 5 V DC +/- 5 %
courant de sortie nominal:
1000 mA
dimensions d’encastrement:
25 x 50 mm
Vous trouverez des modules de
prises pour d’autres variantes
nationales dans le configurateur
EVOline.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
89
EVOline Modules de raccordement au réseau
®
Description
Description
Module de raccordement
au réseau
avec câble et EVOline Plug,
type E+F, 16 A, 3 x 1,5 mm²,
fiche à contact de protection ultraplate avec tête de fiche mobile.
Le Plug ne peut être démonté
Module de raccordement
au réseau
avec câble et fiche coudée
type E+F,
16 A, 3 x 1,5 mm²,
p. ex. VDE, France, Belgique,
Pologne
Module de raccordement
au réseau
avec câble et fiche de type J,
T13, T23, 3 x 1,5 mm²,
p. ex. ,
10 A / 16 A
Module de raccordement
au réseau
avec câble et fiche coudée type G,
13 A, 3 x 1,5 mm²,
p. ex. Grande-Bretagne
Module de raccordement
au réseau
avec câble et fiche coudée
type K, 13 A, 3 x 1,5 mm²,
p. ex. Danemark, standard
Module de raccordement
au réseau
avec câble et fiche type L,
16 A, 3 x 1,5 mm²,
p. ex. Italie
Module de raccordement
au réseau
avec câble et fiche
type B, 115 V, 15 A, AWG 14,
p. ex. Étas-Unis, Canada (UL/CSA)
Module de raccordement
au réseau
avec câble et conducteurs avec
embout, 16 A, 3 x 1,5 mm²
90
EVOline Modules de raccordement au réseau
®
Description
Description
Module de raccordement
au réseau
avec câble et connecteur
enfichable, fiche GST 18,
16 A, 3 x 1,5 mm²
Module pour sortie de câble
avec câble et connecteur
enfichable
prise GST 18,
16 A, 3 x 1,5 mm²
Connecteur enfichable
à 3 broches
Wieland, snap-in,
monté dans le couvercle
d’extrémité,
fiche GST18,
prise GST18,
couleur: noir
Connecteur enfichable
à 3 broches
WAGO WINSTA MIDI
snap-in,
monté dans le couvercle
d’extrémité,
fiche WAGO WINSTA MIDI,
prise WAGO WINSTA MIDI
couleur: noir
Vous trouverez d’autres modules
de raccordement au réseau dans
le configurateur EVOline.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
91
EVOline modules de données / adaptateurs modulaires
®
Description
Description
Plaque données avec
deux prises de données snap-in
RJ45 CAT6, CAT6A, / GG45 / CAT7,
avec champ d’inscription,
Plaque données avec
deux prises de données snap-in
RJ45 CAT6, CAT6A / GG45 / CAT7,
avec champ d’inscription,
dimensions d’encastrement:
50 x 50 mm
dimensions d’encastrement:
50 x 50 mm
Plaque données avec
une prise de données snap-in
RJ45 CAT6 / CAT6A,
dimensions d’encastrement:
25 x 50 mm,
avec câble de 3,0 m et fiche RJ45
Plaque données
avec adaptateur modulaire
RJ45 vers RJ45 CAT6, CAT6A,
Connexion 1:1, pour câble patch
dimensions d’encastrement:
25 x 50 mm
Plaque données avec
deux adaptateurs modulaires
sortie oblique
avec champ d’inscription,
RJ45 vers RJ45 CAT6, CAT6A,
connexion 1:1, pour câble patch,
dimensions d’encastrement:
50 x 50 mm
Plaque données avec
deux adaptateurs modulaires
ELBRO
avec angle de 90 °
RJ45 vers RJ45 CAT6, CAT6A,
connexion 1:1, pour câble patch
dimensions d‘encastrement:
25 x 50 mm
92
Composantes actives EVOline Gigabit Ethernet, SNMP
Description
Plaque données LAN Switch
6 Port Gigabit Ethernet Switch ‚
Microsens
4 x 10/100/1000Base-T plus
2 x 10/100/1000Base-T
4 x 10/100Base-Tx plus
2 x 10/100Base-Tx
bloc secteur 110/230 V intégré
pouvant être géré SNMP,
VLANs avec séparation logique
(gestion de réseau, Voice
over IP, accès Internet)
En option:
PoE (Power over Ethernet)
PoE+ (Power over Ethernet +)
uplinks LWL (fibre optique)
dimensions d’encastrement:
150 x 50 mm
Vous trouverez d’autres
modules de données dans
le configurateur EVOline.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
93
EVOline Modules multimédia analogiques / numériques
®
Description
Connecteur VGA
Fiche HDD à 15 broches
avec raccord à vis,
câble exempt d’halogène /
ignifuge,
dimensions d’encastrement:
25 x 50 mm
Connecteur DVI-D
Fiche DVI Single Link HDD à
18 broches câble exempt
d’halogène / ignifuge,
uniquement pour la transmission
de signaux numériques,
dimensions d’encastrement:
25 x 50 m
Description
Connecteur audio
1 x embase jack stéréo
3,5 mm avec fiche haut de
gamme,
dimensions d’encastrement:
25 x 50 mm
Connecteur HDMI
Prise HDMI 1.4
avec contacts plaqués or,
performance optimale grâce à
un câble plat haut de gamme,
dimensions d’encastrement:
25 x 50 mm
Connecteur Display Port
Fiche Display Port,
avec verrouillage, conforme
DP 1.2, avec homologation UL,
Connecteur USB 3.0
1 x prise USB 3.0 de type B
vers fiche de type B,
débit: jusqu’à 5 GBit/s,
dimensions d’encastrement:
25 x 50 mm
dimensions d’encastrement:
25 x 50 mm
Connecteur USB 2.0
1 x prise USB 2.0 de type A
pour la connexion d’appareils
USB courants,
Connecteur USB 3.0
1 x prise USB 3.0 de type B
pour le raccordement d’appareils
USB courants,
débit: jusqu’à 5 GBit/s,
dimensions d’encastrement:
25 x 50 mm
94
dimensions d’encastrement:
25 x 50 mm
EVOline Passages de câbles pour multimédia et données
®
Description
Module Cable Outlet
Passage de câble
Le câble peut être tiré vers le haut
par le passage et être remis à sa
place après usage.
Ø 8 mm / Ø 12 mm / Ø 17 mm
Couleur: noir
Dimensions d’encastrement:
50 x 50 mm
Module Cable Guide
Support pour trois câbles
Ø 2 x 8 mm, 1 x 12 mm
Les câbles peuvent être tirés vers
le haut par le passage et être
remis à leur place après usage.
Couleur: noir
Dimensions d’encastrement:
25 x 50 mm
Vous trouverez d’autres modules
multimédia dans le configurateur
EVOline.
Accéderzum
Direkt
EVOline
au
configurateur
Konfigurator
EVOline
www.evoline.com/
konfigurator
95
EVOline interrupteurs / boutons-poussoirs / Kinetics
®
Description
Interrupteur, 230 V~, 2 pôles
éclairé bleu, utilisable pour
différentes fonctions, par exemple,
connecter:
- les prises intégrées,
- l’éclairage design,
- les sources externes via un
câble de sortie de courant séparé.
dimensions d’encastrement:
50 x 50 mm
Bouton-poussoir simple
en tant que contact de fermeture,
1 pôle série 18, (eao), puissance
de commutation max. 42 V AC/
DC, 100 mA, grande surface de
pression: 14 x 14 mm,
couleur de la surface de pression:
gris,
dimensions d’encastrement:
25 x 50 mm
noir
Bouton-poussoir quadruple
Contact de fermeture RS232
ou KNX, un pôle puissance de
commutation max. 42 V AC/DC,
100 mA
Bouton-poussoir quadruple libre
de potentiel avec éclairage LED.
La tension de la LED peut être
réglée au choix de 0 – 48 V.
La connexion a lieu via des
bornes à vis.
Dimensions d’encastrement:
50 x 50 mm
noir
Description
Maître/esclave, 2 pôles
pour la commande de prises
montées en aval (prises esclaves).
Uniquement en vente avec les
prises maîtres en amont et les
prises esclaves en aval.
Les prises correspondantes
doivent être prévues.
Seuil de commutation:
réglable de 20 à 100 mA,
tension nominale: 250 V,
courant nominal: 16 A, 2 pôles,
avec contact de protection,
type de protection: IP20,
raccordement esclave: 2 pôles,
dimensions d’encastrement:
75 x 50 mm
Interrupteur bipolaire
en tant que contact de fermeture,
1 pôle série 18, (eao),puissance
de commutation max. 42 V AC/
DC, 100 mA, grande surface de
pression: 14 x 14 mm,
couleur de la surface de pression:
gris,
dimensions d’encastrement:
25 x 50 mm
noir
EVOline Kinetics - Connecter sans apport d‘énergie extérieure
Émetteur radio
Module encastrable pour la
commutation et des fonctions.
Pour la commande de tous les
récepteurs radio de l’EnOcean
Alliance.
Portée: jusqu’à 30 m
Dimensions d’encastrement:
50 x 50 mm
Émetteur radio
Module avec cadre de montage
pouvant être vissé ou collé, pour
la commutation et des fonctions.
Pour la commande de tous les
récepteurs radio de l’EnOcean
Alliance.
Portée: jusqu’à 30 m
Dimensions: 60 x 65 mm
96
Récepteur radio
module encastrable 2 pôles
états de commutation: MARCHE/
ARRÊT avec affichage de l’état de
commutation, vert, 230 V~ acteur
avec une puissance de commutation de max. 16 A. Pour la commutation de prises de courant et
d’appareils électriques tels que
les lampes. Pour émetteurs radio
de l’EnOcean Alliance
Dimensions d’encastrement:
75 x 50 mm
EVOline Modules de protection / modules spéciaux
®
Description
Description
Interrupteur différentiel
RCD / RCCB (interrupteur FI)
2 pôles, caractéristique B
de type A
plaque de support noire,
dimensions d’encastrement:
100 x 50 mm,
courant assigné:
10 A / 13 A / 16 A
Disjoncteur de protection du
circuit
MCB (disjoncteur de PS)
2 pôles, caractéristique B,
plaque de support noire,
dimensions d’encastrement:
100 x 50 mm,
courant assigné:
10 A / 13 A / 16 A
Protection contre la surtension
Champ d’action max. 5 m de tous
les côtés du module de protection
contre la surtension (PS)
Affichage optique en cas de
déclenchement du module PS
(LED verte s’affiche)
Contrôlé conformément à la norme DIN/VDE 0675, partie 6
protection fine selon la catégorie D
courant nominal de décharge:
1,5 kA
courant de décharge max. 5 kA
dimensions d’encastrement:
50 x 50 mm
Disjoncteur
Requis à partir de trois prises de
courant pour les États-Unis /
le Canada ou l’Australie.
Uniquement en vente avec des
prises de courant. 1 pôle,
type: interrupteur à coulisse,
dimensions d’encastrement:
25 x 50 mm
Module de raccord pour air
comprimé
3 coupleurs FESTO KD4
(largeur nominale 7,2)
1 coupleur mâle FESTO KS4
(dans le couvercle d’extrémité)
y compris couvercle d’extrémité
correspondant pour les postes de
travail en atelier et en laboratoire,
dimensions d’encastrement:
100 x 50 mm
Vous trouverez d’autres modules
de protection et modules spéciaux
dans le configurateur EVOline.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
97
98
EVOline Express
®
99
Juxtaposable. Extensible. International.
EVOline Express
®
L’EVOline Express Typ 910 permet une alimentation électrique modulaire – du nombre de prises
à l’équipement avec des prises internationales, des modules de protection et de fusible, ainsi
que des interrupteurs spéciaux les plus divers.
Autres couleurs disponibles.
Modules de
2 à 4 prises
Matière plastique
auto-extinguible
Contrôlés et codés
individuellement.
Modules de prises internationaux
Module d’interrupteur
Modules de protection et de fusible
Télécommandable avec module récepteur
(System EnOcean) EVOline Kinetics intégré
Entrée / sortie
de courant avec
connecteurs
Wieland GST 18i13
WAGO Winsta MIDI
Connexion électrique avec EVOline Plug ou fiche coudée
varia
versio
n
45
ble s
elon
59
100
Dimensions en mm
EVOline Express Type 910
®
Description
EVOline Express
Prise double type 910
pour prises de norme VDE,
pour types de prises: F, E+F, C
Tension nominale: 250 V / 50 Hz.
Courant nominal: 16 A
Dimensions (H/l/L):
46 x 60 x 150 mm
Version
Wieland GST 18
sans protection contre les
contacts accidentels
boîtier noir
boîtier rouge
avec protection contre les
contacts accidentelsboîtier
noir
boîtier rouge
WAGO WINSTA MIDI
sans protection contre les
contacts accidentels
boîtier noir
boîtier rouge
avec protection contre les
contacts accidentels
boîtier noir
boîtier rouge
EVOline Express
Prises triple type 910
pour prises de norme VDE,
pour types de prises: F, E+F, C
Tension nominale: 250 V / 50 Hz.
Courant nominal: 16 A
Dimensions (H/l/L):
46 x 60 x 200 mm
Wieland GST 18
sans protection contre les
contacts accidentels
boîtier noir
boîtier rouge
avec protection contre les
contacts accidentelsb
oîtier noir
boîtier rouge
WAGO WINSTA MIDI
sans protection contre les
contacts accidentels
boîtier noir
boîtier rouge
avec protection contre les
contacts accidentelsboîtier
noir
boîtier rouge
EVOline Express
Prise quadruple type 910
pour prises de norme VDE,
pour types de prises: F, E+F, C
Tension nominale: 250 V / 50 Hz.
Courant nominal: 16 A
Dimensions (H/l/L):
46 x 60 x 250 mm
Vous trouverez d’autres variantes
nationales d’EVOline Express 910
dans notre configurateur EVOline.
Wieland GST 18
sans protection contre les
contacts accidentels
boîtier noir
boîtier rouge
avec protection contre les
contacts accidentelsb
oîtier noir
boîtier rouge
WAGO WINSTA MIDI
sans protection contre les
contacts accidentels
boîtier noir
boîtier rouge
avec protection contre les
contacts accidentels
boîtier noir
boîtier rouge
N° d´article
1591 0200 0100
1591 0200 0120
1591 0200 0110
1591 0200 0130
1591 0200 0200
1591 0200 0220
1591 0200 0210
1591 0200 0230
1591 0300 0100
1591 0300 0120
1591 0300 0110
1591 0300 0130
1591 0300 0200
1591 0300 0220
1591 0300 0210
1591 0300 0230
1591 0400 0100
1591 0400 0120
1591 0400 0110
1591 0400 0130
1591 0400 0200
1591 0400 0220
1591 0400 0210
1591 0400 0230
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
101
EVOline Express Type 900 / 901 / 911
®
Description
EVOline Express
Prise triple type 900
pour prises de norme VDE,
pour types de prises: F, E+F, C
Tension nominale: 250 V / 50 Hz.
Courant nominal: 16 A
sans protection contre les
contacts accidentels
Version
N° d´article
Wieland GST 18
boîtier noir
boîtier rouge
1590 0100 1500
1590 0100 1600
Dimensions (H/l/L):
40 x 58 x 220 mm
EVOline Express
Prise triple type 901
pour prises de norme VDE,
pour types de prises: F, E+F, C
Tension nominale: 250 V / 50 Hz.
Courant nominal: 16 A
sans protection contre les
contacts accidentels
Wieland GST 18
Dimensions (H/l/L):
46 x 60 x 150 mm
EVOline Express
Prise triple de type 911
Grande-Bretagne
avec interrupteur marche/arrêt
et protection contre les contacts
accidentels
Dimensions (H/l/L):
39 x 59 x 186 mm
102
boîtier noir
boîtier rouge
1591 1100 1500
1590 1100 1600
boîtier noir
fusible individuel de 3,5 A
et borne de terre
1590 1100 3500
boîtier rouge
fusible individuel de 3,5 A
et borne de terre
1590 1100 3600
Wieland GST 18
boîtier noir
fusible individuel de 3,5 A
et borne de terre
1591 1100 2500
boîtier rouge
fusible individuel de 3,5 A
et borne de terre
1590 1100 2600
EVOline Express modules de raccordement au réseau
®
Description
EVOline Express
Câble de raccordement au réseau
Allemagne, Autriche, France
avec fiche coudée avec deux
systèmes de contacts de mise à la
terre et connecteur enfichable
Version
N° d´article
prise modèle GST 18,
3,0 m
6590 0603 0500
prise modèle WAGO,
3,0 m
6590 0903 0100
prise modèle GST 18,
0,5 m
6590 0700 5500
prise modèle WAGO,
0,5 m
6590 0750 5100
prise modèle GST 18,
2,5 m
6590 0702 5500
prise modèle WAGO
2,5 m
6590 0752 5100
noir
EVOline Express
Câble de connexion
avec fiche et prise
noir
Dans le configurateur EVOline,
vous trouverez des modules de
protection EVOline Express, des
modules de raccordement au
réseau pour différentes variantes
nationales ainsi qu’une ample
gamme d’accessoires.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
103
104
EVOline Plug
®
105
Trouve sa place derrière toute armoire. Prévient les chutes.
EVOline Plug
®
La fiche EVOline Plug ultraplate trouve facilement sa place derrière tout meuble.
Son articulation intelligente fait de la poignée un levier – ainsi, la fiche peut être retirée de
la prise de courant sans effort. Même en tirant au câble, la fiche peut être retirée sans être
endommagée.
De nombreux prix ont été décernés à l’EVOline Plug pour son ergonomie astucieuse et sa
conception minimaliste.
Ausgezeichnet mit dem 1. Preis
Universal Home: Product Design
11. Designpreis des Landes
Nordrhein-Westfalen
5
114
47
Dimensions en mm
13
106
Ausgezeichnet mit der
IENA Goldmedaille
EVOline Plug
®
Description
Version
N° d´article
EVOline Plug
Fiche à contact de protection
avec tête de fiche amovible
pour section de 0,75 mm2
à 1,5 mm2,
250 V / 16 A
noir
1510 0000 0100
blanc
1510 0000 0300
EVOline Plug
avec câble de raccordement de
3 x 1,5 mm2,
longueur de câble:
1,5 m avec triple
prise EVOline Express,
250 V /16 A
Plug avec câble et
triple prise Express,
noir
1510 0015 6100
Plug avec câble et
triple prise Express,
blanc
1510 0015 6300
EVOline Plug
avec câble de raccordement
de 3 x 1,5 mm2,
longueur de câble:
1,5 m, avec priser
avec protection contre les
contacts accidentels,
250 V /16 A
Plug, câble et prise
noir
1510 0015 5100
Plug, câble et prise,
blanc
1510 0015 5300
EVOline Plug
avec câble de raccordement
de 3 x 1,5 mm²,
longueur de câble:
1,5 m ; au choix, avec prise
Wieland GST18 ou
WAGO WINSTA
Wieland GST 18
Wieland GST 18
Plug, câble et prise
noir
1510 0015 2100
Plug, câble et prise
blanc
1510 0015 2300
WAGO WINSTA
Plug, câble et prise
noir
1510 0015 8100
107
108
EVOline Cable Management
®
109
Du sol jusque sur la table.
EVOline Cable Management
®
Quand les câbles électriques ou de données sont posés dans la pièce selon les besoins,
EVOline Cable Management est garant de sécurité et d’ordre.
Le système Bridge permet des solutions individuelles répondant à presque toute exigence.
L’intégralité de la surface de sol est accessible avec des connexions, des modules 90 °,
des modules T et des modules croix. Le module vertical garantit des transitions propres
vers le mur et les parties latérales des meubles, et un module adaptateur correspondant
est également disponible pour le raccordement d’EVOline WireLane.
110
EVOline Cable Management
®
Description
Version
N° d´article
Passe-câbles
EVOline FlipTop SMALL
Pour l’encastrement dans des
plateaux de table de
19 mm à 35 mm d’épaisseur.
Couvercle rabattable avec butée
et points d’encliquetage.
Brosse passe-câbles noire
Dimensions d’encastrement:
185 x 157 mm
Boîtier et couvercle en acier
inoxydable brossé
1593 4204 0300
Passe-câbles
EVOline Port
Capot escamotable et collerette
en plastique
laqué argent
1593 1002 5301
laqué noir
1593 1003 2601
Passe-câbles
EVOline Port
Capot escamotable en acier inoxydable massif au look CD et collerette en plastique, en plastique
laqué adéquatement
Acier inoxydable massif
1593 1003 2701
EVOline WireLane
Conduite de câbles sous table en
plastique, pouvant être vissée,
reliée ; flexible.
noir
6593 5201 0000
gris
6593 5211 0000
Un pack est composé de trois
pièces de 250-330 mm de
longueur. Les différents éléments
/ pièces peuvent être reliés entre
eux ou séparés
EVOline Bridge
Conduite de câbles en aluminium
pouvant être vissée avec cadre
décoratif noir.
Les vis ne sont pas livrées avec le
produit.
Avec quatre CableClips
Longueur: 1 200 mm
1593 5011 2000
Vous trouverez d’autres
passe-câbles et une vaste
gamme de modules pour la
gestion des câbles dans le
configurateur EVOline.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
111
EVOline Cable Management
®
Description
Bridge module coude 90
avec 4 verrous de fixation
Version
N° d´article
Bridge module T
avec 6 verrous de fixation
Bridge module croix
avec 8 verrous de fixation
Bridge module adaptateur
WireLane
peut également être utilisé en
tant qu’embout
Bridge module vertical
Bridge modules de connexion
2 pièces
Vous trouverez une vaste gamme
de modules pour la gestion des
câbles dans le configurateur
EVOline.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
112
EVOline fixations / accessoires
®
113
Sur mesure.
EVOline fixations / accessoires
®
EVOline offre également des solutions sur mesure pour des exigences plus inhabituelles –
par exemple des modules supplémentaires quand on a besoin d’un espace d’installation
plus important ou qu’une alimentation en air comprimé est nécessaire sur le lieu de travail.
D’autres accessoires permettent de fixer nos produits facilement et conformément à vos besoins.
114
EVOline fixations
®
Description
Pince de fixation
protégée contre la rotation
(livraison avec appui
antidérapant),
couleur: noir
Pour la fixation des profilés suivants: Dock, U-Dock,
V-Dock, R-Dock
Pince de fixation
protégée contre la rotation
(livraison avec appui
antidérapant),
couleur: blanc
Pour la fixation des profilés
suivants: Dock, U-Dock,
V-Dock, R-Dock
Version
N° d´article
Pince de fixation
avec support Add-On, pour
l’installation d’un deuxième
EVOline Dock, protégée contre
la rotation (livraison avec appui
antidérapant).
Couleur: noir
Pour la fixation des profilés
suivants: Dock, U-Dock,
V-Dock, R-Dock
Pince de fixation
avec support Add-On, pour
l’installation d’un deuxième
EVOline Dock, protégée contre
la rotation (livraison avec appui
antidérapant).
Couleur: blanc
Pour la fixation des profilés
suivants: Dock, U-Dock,
V-Dock, R-Dock
EVOline pince de fixation
en acier inoxydable
fixation de bureau pour profilés
EVOline
fixation et blocage du profilé par
des vis à six pans creux
Pour la fixation des profilés
suivants: Dock, U-Dock,
V-Dock, R-Dock
Kit de fixation pour le montage
sous un meuble
composé de deux porte-Dock
et de deux vis à bois
Kit de fixation pour montage
sur table
composé de: deux porte-Dock
et de deux vis à métal avec
écrou à oreilles
Vis: M 3,5 x 15 mm
Vis: M 4 x 40 mm
Pied de fixation
protection de haute qualité contre
le vol pour les Docks d’EVOline,
composée de:
douille en acier inoxydable, vis,
écrou, joint en caoutchouc et
rondelle
Pour la fixation des profilés
suivants: Dock, U-Dock,
V-Dock, R-Dock
Vous trouverez d’autres modules
de fixation ainsi qu’une vaste
gamme d’accessoires dans notre
configurateur EVOline.
Accéder
au configurateur
EVOline
www.evoline.com/
konfigurator
115
116
Planifier avec les EVOline Consolidation Points.
EVOline
Distribution électrique
décentralisée
®
En tant que stations de distribution sur une ligne annulaire, les EVOline Consolidation Points
permettent la connexion et la protection locale de groupes de travail individuels. Des circuits
protégés ne sont installés que là où ils sont réellement nécessaires.
Lors d’un changement d’utilisation des locaux, il est possible de réagir rapidement et en toute
flexibilité. Cela permet de réduire les coûts d’environ 40-50 % comparé à une installation
électrique traditionnelle ; la charge calorifique est réduite d’environ 80 %.
Consolidation Point pour données
Consolidation Point circuit 1
avec protection
Sorties vers l’ePlace/le consommateur, enfichables
Consolidation Point circuit 2
avec protection
Connexion sans coupure de courant
117
EVOline le partenaire des investisseurs, des architectes et des planificateurs. De l’aide dès le début.
Une nouvelle approche avec
EVOline
®
De l’entrée d’énergie et de données à l’ePlace ou au poste de travail.
Nous avons remis en question 100 ans de
tradition électrique:
adaptée à l’utilisation ultérieure de la pièce est
effectuée.
- armoire de distribution centrale avec
fusibles, faire des rainures, percer des trous, poser les câbles, monter les boîtes
de dérivation encastrées, les prises et
interrupteurs, connecter, enduire, etc.
Des questions à prendre en considération:
la pièce/le compartiment coupe-feu est
- il utilisé en tant que bibliothèque, cabinet
médical, local administratif, bureau en espace
ouvert, banque... ?
Notre approche:
Étape 5
La planification électrique détaillée a maintenant lieu:
- positionnement des Consolidation Points et leur équipement avec des adaptateurs et interrupteurs selon le lieu de travail.
- Fixation des modules de raccordement et des sorties au sol pour chaque bureau
(ePlace).
- Sélection de modules de données et audio ainsi que choix de la commande d’éclairage (p. ex. via EVOline Kinetics, EnOcean System).
Étape 1
Aujourd’hui, les faux planchers ou planchers
surélevés sont standard dans les bureaux.
Étape 2
Dans les immeubles de bureaux, l’occupation
des locaux change à court terme (selon des
études de l’institut Fraunhofer IAO, le plus
souvent dans un laps de temps de trois ans)
en raison de changements au niveau de
l’organisation, d’un nouveau locataire, etc.
La flexibilité maximale et des périodes
d’adaptation courtes déterminent la valeur du
bâtiment.
(Fraunhofer IAO)
Étape 3
Les installations fixes sont ‘out‘, les installations flexibles, multifonctionnelles sont ‘in‘! Cela
signifie pour nos systèmes EVOline Consolidation Point (CP):
- chaque pièce n’est plus équipée qu’une seule ligne annulaire – indépendamment de l’occupation/utilisation ultérieure! – avec 400 V, pas plus! Si nécessaires, avec des lignes de données.
Étape 4
(Voir exemples de planification A + B)
Tout d’abord, la planification de l’occupation
118
Étape 6
Les systèmes de connexion et de distribution
EVOline dans ou à l’ePlace sont décidés individuellement, selon les besoins (un ou deux
écrans, connexion audio oui/non, connexion
réseau oui/non, etc.) de l’utilisateur:
Selon l’analyse d’objets représentatifs avec
jusqu’à 4 500 postes de travail, cette approche
a donné les résultats suivant:
Économie de coûts d’au moins 40 %
réduction de la charge calorifique
d’au moins 80 %.
Et – très important – la flexibilité est gratuite
en cas de modification dans l’occupation!
L’environnement est protégé! L’environnement
est lui aussi un utilisateur.
Mais ainsi!
Pas comme cela!
Au moment de l’emménagement dans un
nouvel immeuble de bureaux représentatif.
Les boîtiers de sol sont disposés selon une
trame régulière.
.
Une photo prise 14 jours plus tard.
A
EVOline sortie au sol avec EVOline WireLane
positionnée selon le plan d’occupation.
B
Exemples de planification d’occupation pour la même surface verte
119
Projet de configuration
électricité
Projet de configuration
données
Projet de configuration
sorties au sol
Projet de configuration
stores vénitiens
Projet de configuration
lumière
120
Projet d’alimentation électrique
poste de travail pour quatre personnes
schéma électrique
EVOline, le partenaire des investisseurs, des architectes et des planificateurs. De l’aide dès le début.
Planifier avec EVOline
®
Nous assistons et conseillons les architectes et les planificateurs électriciens dès le début.
Selon la planification de l’occupation, nous élaborons avec vous des concepts pour l’électricité,
les données, les EVOline sorties au sol, la commande du bâtiment, l’éclairage jusqu’à la
configuration du lieu de travail.
Contactez-nous, et nous vous montrerons le potentiel important d’économies dans les nouvelles
constructions ou les bâtiments ayant subi des transformations.
Très vite, vous deviendrez vous aussi des experts EVOline ayant du succès.
Consolidation Point pour l’électricité
Consolidation Point pour les données
EVOline sorties au sol
EVOline Kinetics
détecteur de présence
Kinetics Gateway
EVOline Dock sur le
bureau
Consolidation Point avec radio
EVOline Kinetics
émetteur mural
EVOline Kinetics
récepteur radio
EVOline U-Dock sous
le bureau
121
122
La distribution électrique décentralisée – dès le début.
Architectes: Wilde - Kutzner - Teichert
EVOline Living Office chez Schulte
®
Un design puriste et une technologie intelligente dans le Living Office.
Schulte Elektrotechnik compte parmi les pionniers de l’infrastructure de bureau innovante.
Comme la distribution électrique flexible, décentralisée, ainsi que l’électrification du lieu de travail
adaptée à l’utilisation et de haute qualité.
Des kilomètres de câbles à poser ne cadrent pas du tout avec ce concept. Dans nos nouvelles
constructions, l’on cherche en vain les prises et interrupteurs muraux et les plafonniers, tout comme
la trame régulière habituelle des boîtiers du sol. Les faisceaux de câbles d’une distribution électrique
en forme d‘étoile sont remplacés par des lignes annulaires au prix avantageux.
Dans la section Living Office, au deuxième étage de notre nouveau bâtiment, vous avez l’occasion
de vivre la philosophie EVOline en direct: dans l’espace bureaux central, des dalles transparentes
permettent d’apercevoir les lignes annulaires et les Consolidation Points. Pour les connexions
électriques et de données variables, tous les produits de la gamme EVOline se trouvent sur les
bureaux. Nous serons heureux de vous accueillir!
123
124
Une distribution électrique réalisée de manière conséquente.
Architectes: Wilde - Kutzner - Teichert
EVOline chez Vossloh
®
Le groupe de technologie de transport Vossloh fait confiance à EVOline. La nouvelle construction de
son Centre technique a été équipée selon le principe de la distribution électrique décentralisée avec
des Consolidation Points et l’alimentation en courant séparée pour l’informatique sensible et les
utilisations normales.
125
126
La distribution électrique décentralisée – économique et fonctionnelle.
Architect: Ben van Berkel
EVOline à l’institut Fraunhofer IAO
®
Dans le nouveau bâtiment futuriste et primé de l’institut Fraunhofer IAO, l’avenir du travail n’est pas
uniquement objet de la recherche: il est également vécu. EVOline a participé au développement de
l’intégralité de l’infrastructure électrique, des Consolidation Points décentralisés jusqu’à l’équipement
individuel des postes de travail ; EVOline encourage ainsi la culture de travail innovante et flexible
de l’institut.
127
128
La distribution électrique décentralisée sur le Vodafone Campus de Düsseldorf.
Architect: HPP Architectes, Düsseldorf
EVOline sur le Vodafone Campus
®
Le déménagement des quelque 5 000 collaborateurs de Vodafone vers le nouveau siège central de
l’entreprise – le Vodafone Campus – a commencé en décembre 2012.
Le siège central allemand de l’entreprise de télécommunications rassemble les départements les
plus divers sur environ 90 000 mètres carrés et se présente dans une transparence communicative.
La durabilité, l’efficacité énergétique et la variabilité pour les utilisations futures constituaient les
priorités de la conception.
L’on mise donc sur la distribution électrique confortable, décentralisée: plus de 800 Consolidation
Points permettent une utilisation flexible de l’espace. 4.500 EVOline Docks assurent un approvisionnement confortable des postes de travail en électricité et en données.
Photos: Sedus Stoll AG
129
130
EVOline Consolidation Point
®
131
La clé de voûte modulaire.
EVOline Consolidation Point
®
L’électrification d’un bâtiment n’est porteuse d’avenir que si elle peut réagir en toute flexibilité aux
profils d’utilisations modifiés.
Les concepts décentralisés, modulaires d’EVOline tiennent compte de ces exigences dès le début.
Les EVOline Consolidation Points constituent la clé de voûte. En tant que stations de distribution
décentralisées sur une ligne annulaire, elles permettent la connexion locale et la protection des
groupes de travail individuels.
Cela économise des mètres de câble, offre une sécurité de fonctionnement maximale et la flexibilité
nécessaire en vue de modifications d’utilisation futures.
Nos Consolidation Points présentent les caractéristiques suivantes:
modularité
- montage aisé
- couvercles pouvant être vissés
- fabrication selon les
besoins du client
- mise à la de terre pour tout élément conducteur
- marquage des connexions
- câblage interne avec des fils
multibrins de 2,5 mm²
- assemblage de boîtiers par liaison de forme
- accessibilité des connexions facilitant l’entretien
- utilisable pour les lignes annulaires et lignes de bus
Consolidation Point 60
Consolidation Point combiné
var
iab
je n
ach
Aus
füh
run
g
90
el,
260
Dimensions en mm
132
- conviennent pour les faux planchers et planchers surélevés
- adaptables pour câbles plats et ronds
Consolidation Point combiné
EVOline Consolidation Point 90
®
Description
EVOline Power-CP 90
Boîtier en aluminium avec plaques latérales en plastique.
Le côté des sorties est pourvu d’une brosse passe-câbles et d’un
couvercle pouvant être vissé.
La longueur des éléments respectifs est adaptée individuellement
aux différentes versions. Toutes les parties métalliques du boîtier sont
mises à la terre et le câblage interne est effectué de manière standard
avec des fils multibrins de 2,5 mm².
Une prise de sortie est attribuée à chaque phase.
Version/N° d´article
WAGO WINSTA MIDI
1594 2000 0100
Wieland GST 18
1594 2000 0200
Dimensions du boîtier: (l/H/L):
260 x 90 x 240 mm
Côté entrée:
1x connecteur d’entrée 5 broches
Câblage interne:
1 x interrupteur différentiel tétrapolaire 40 A, 30 mA
3 x disjoncteur de protection du circuit 16 A type B
Côté sortie:
3 x prise de sortie 3 broches
EVOline Power-CP 90
Boîtier en aluminium avec plaques latérales en plastique.
Le côté des sorties est pourvu d’une brosse passe-câbles et d’un
couvercle pouvant être vissé.
La longueur des éléments respectifs est adaptée individuellement
aux différentes versions. Toutes les parties métalliques du boîtier sont
mises à la terre et le câblage interne est effectué de manière standard
avec des fils multibrins de 2,5 mm².
Séparation de phases ; par phase, 3 prises de sortie
WAGO WINSTA MIDI 1594
2000 0300
Wieland GST 18:
1594 2000 0400
Dimensions du boîtier: (l/H/L):
260 x 90 x 300 mm
Côté entrée:
avec 3,0 m de câble d’alimentation de 4 mm2 et module de prise pour
ligne annulaire 5 x 10 mm²
Câblage interne:
1 x interrupteur différentiel tétrapolaire 40 A, 30 mA
6 x disjoncteur de protection du circuit 16 A type B
Côté sortie:
3 x prise de sortie 3 broches noire/blanche
EVOline Power-CP 90 individuel
Boîtier en aluminium avec plaques latérales en plastique.
Le côté sortie est pourvu d’une brosse passe-câbles et d’un couvercle
pouvant être vissé.
La longueur des éléments respectifs est adaptée individuellement
aux différentes versions. Toutes les parties métalliques du boîtier sont
mises à la terre et le câblage interne est effectué de manière standard
avec des fils multibrins de 2,5 mm².
Le côté d’entrée comme le côté de sortie sont équipés de raccordements par vis WAGO, Wieland ou PG selon les spécifications du client.
Les appareils encastrables en série sont montés en fonction du projet
et câblés de manière correspondante
Réalisation
individuelle
Dimensions du boîtier: (l/H/L):
260 x 90 x (selon l’équipement spécifique au client) mm
133
EVOline Consolidation Point 60
®
Description
EVOline données-CP 60
Boîtier en aluminium avec plaques latérales en plastique.
Le côté d’entrée est équipé d’ouvertures à découper pour câbles de
données mesurant jusqu’à 9 mm de diamètre.
Le côté sortie est pourvu d’une brosse passe-câbles et d’un couvercle
pouvant être vissé.
La longueur des éléments respectifs est adaptée individuellement aux
différentes versions.
Équipement:
8 x ELBRO adaptateur modulaire CAT6A
Version/N° d´article
1594 1000 0100
Dimensions du boîtier: (l/H/L):
260 x 60 x 266 mm
EVOline données-CP 60
Boîtier en aluminium avec plaques latérales en plastique.
Le côté d’entrée est équipé d’ouvertures à découper pour câbles de
données mesurant jusqu’à 9 mm de diamètre.
Par ailleurs, les lignes de données - chaque câble de données
individuellement - sont déchargées de traction à l’entrée du boîtier.
Le côté sortie est équipé d’une brosse passe-câbles et d’un couvercle
pouvant être vissé.
La longueur des lignes de données respectives est adaptée individuellement aux différentes versions.
Équipement:
6 x Nexans LANmark-6A
5 m Länge
1594 1000 0200
10 m Länge
1594 1000 0300
Dimensions du boîtier: (l/H/L):
260 x 60 x 216 mm
EVOline Power-CP 60
Boîtier en aluminium avec plaques latérales en plastique.
Le côté entrée est équipé de passe-câbles à vis. Le côté sortie est
équipé d’une brosse passe-câbles et d’un couvercle pouvant être
vissé.
Équipement:
6 x prise à 3 broches
WAGO WINSTA MIDI
1594 0000 0100
Wieland GST 18
1594 0000 0200
Dimensions du boîtier: (l/H/L):
260 x 60 x 216 mm
EVOline données-CP 60 individuel
Boîtier en aluminium avec plaques latérales en plastique.
Le côté sortie est équipé d’une brosse passe-câbles et d’un couvercle
pouvant être vissé. La longueur des éléments respectifs est adaptée
individuellement aux différentes versions. Le côté d’entrée est équipé
d’ouvertures à découper pour câbles de données mesurant jusqu’à 9
mm de diamètre.
Réalisation
individuelle
Dimensions du boîtier: (l/H/L):
260 x 60 x (selon l’équipement spécifique au client) mm
EVOline Power-CP 60 Individuel
Boîtier en aluminium avec plaques latérales en plastique.
Le côté sortie est équipé d’une brosse passe-câbles et d’un couvercle
pouvant être vissé.
La longueur des éléments respectifs est adaptée individuellement
aux différentes versions. Toutes les parties métalliques du boîtier sont
mises à la terre et le câblage interne est effectué de manière standard
avec des fils multibrins de 2,5 mm². Le côté d’entrée comme le côté de
sortie sont équipés de raccordements par vis WAGO, Wieland ou PG
selon les spécifications du client.
Dimensions du boîtier: (l/H/L):
260 x 60 x (selon l’équipement spécifique au client) mm
134
Réalisation
individuelle
EVOline Sortie de sol
®
Description
Version
N° d´article
Boîtier vide sortie au sol
Passage de câbles pour le montage dans les planchers surélevés
et faux planchers. Avec couvercle
pouvant être ouvert des deux
côtés.
Construction en polyamide exempt d’halogène.
Le couvercle peut accueillir EVOline WireLane.
Ouverture de montage:
Ø 125 mm
noir
1594 9000 0000
gris
1594 9100 0000
Sortie de sol
complète avec insert fonction,
insert de prise de courant
française noir, avec protection
contre les contacts accidentels,
avec 3 m de câble et fiche GST18.
Le couvercle peut accueillir
EVOline WireLane.
Couvercle noir
1594 9000 0100
Couvercle gris
1594 9100 0100
Insert fonction gris
Ouverture de montage:
Ø 125 mm
Composants individuels
disponibles séparément.
Des variantes pour d’autres pays
(autres prises) sont disponibles
sur demande.
135
136
De l’idée au produit – tout sur place, sous un même toit.
Une fabrication high-tech
Un degré d’intégration élevé garantit notre qualité. Chez nous, chaque pièce –
de la fabrication individuelle spécifique au client d’un module EVOline à l’interrupteur spécial
breveté – est contrôlée et documentée individuellement.
Qu’il s’agisse d’une simple pièce en plastique ou d’une pièce en métal complexe avec des
contacts argent soudés: nous produisons tout nous-mêmes, et contrôlons tout lors du processus
de fabrication. Cette structure se prolonge jusque dans nos lignes de montage:
nous fabriquons donc dans le domaine ‘erreur zéro’. Il est tout naturel pour nous de produire
des produits high-tech sans travail temporaire ou à la pièce.
Nos collaborateurs travaillent en toute autonomie.
137
138
Le Sauerland – la région des produits électrotechniques.
Made in Germany
L’intégralité de notre gamme de produits est élaborée par une excellente équipe de développeurs
et d’ingénieurs (femmes et hommes) ; cette gamme est conçue en détail pour assurer un montage
facile.
Nous fabriquons des outils – également en tant que système modulaire – principalement dans
notre propre atelier d’outillage.
L’externalisation est pour nous un mot inconnu!
Voilà la raison pour laquelle nous avons complété
le logo de notre entreprise:
139
140
Une conscience écologique, dès le début.
Les innovations dans
notre bâtiment
Nous ne parlons pas uniquement de la conscience écologique, de l’indépendance énergétique et
de l’augmentation des prix de l’énergie; nous sommes nous-mêmes actifs.
Dans le premier bâtiment de notre usine,
en 1976, nous avions déjà utilisé la chaleur
industrielle du département Injection plastique pour chauffer l’intégralité du bâtiment,
environ 5 000 m2 – cela contre le conseil
d’experts: « Un risque trop important de poser
des tuyaux en plastique dans un sol industriel
; l’on peut acheter de nombreuses tonnes de
fioul pour ce prix, etc. » Cela fonctionne parfaitement aujourd’hui encore!
Dans notre nouveau bâtiment, nous sommes
encore plus audacieux et abordons une fois
encore un nouveau terrain: dans une étude,
un jeune chercheur a découvert que grâce à
la géothermie ainsi qu’à l’activation du noyau
du béton par les tuyaux posés dans le sol et
le plafond, il était possible de créer un circuit
d’eau générant une ‘zone bien-être’ dans les
locaux correspondants, en été et en hiver.
La chaleur excédentaire produite en été est
stockée dans le sol à 100 m de profondeur ;
le retour est utilisé pour rafraîchir. Avec les
installations de protection contre le rayonnement solaire direct, l’on obtient une température moyenne annuelle d’environ 21 ºC.
Lorsqu’il fait froid, le processus est automatiquement inversé. Si aucune chaleur industrielle provenant du département Injection
plastique ne se trouve à disposition ou en cas
d’incident, un brûleur à gaz vient automatiquement à la rescousse en tant que source
d’énergie. Les investissements sont assez
importants. Notre essai courageux n’est
subventionné d’aucun côté. Nous sommes
convaincus que, cette fois également –
comme en 1976 – notre investissement sera
un succès pour nous et pour l’environnement.
Markus Sommer, expert en géothermie de surface. Lors du test
de forage.
Activation du noyau de béton dans le plafond avant le placement
du béton.
141
142
Où nous trouver.
Schulte Elektrotechnik GmbH & Co. KG
Siège central et showroom
Jüngerstr. 21
D-58515 Lüdenscheid
Schulte Elektrotechnik
se réserve le droit de modifier,
à n’importe quel moment et sans
préavis, les caractéristiques
techniques des éléments
illustrés dans ce catalogue.
Téléphone +49 2351 / 94 81-0
Téléfax +49 2351 / 4 26 58
E-Mail [email protected]
www.evoline.com
Succursales internationales et distributeurs d’EVOline
Arabie Saoudite, Bahreïn,
Émirats Arabes Unis, Koweït,
Oman, Qatar
Neumann Consulting
International
FZ L.L.C.
Office 314, Building 8
P.O. Box 502062
Dubai Media City
Émirates Arabes Unis
Jürgen Neumann
T: +971 4 390 22 11
F: +971 4 390 8202
ceo(at)dubainci.com
Canada
Schulte Electro System
Corporation
41W020 Seavey Road
Sugar Grove, IL 60554-9573
États-Unis
Julia Schulte
T: +1 (0) 630 409 9445
F: +1 (0) 630 406 0505
info(at)evoline-usa.com
www.evoline-usa.com
Estonie
Agenda PRO Ltd.
Savimäe 8A,Vahi küla
60534, Tartumaa
Estonie
Kaimar Mölder
T: + 372 733 6336
F: + 372 504 9499
agenda(at)agenda.ee
www.agenda.ee
skype: kaimaragendaee
Grande-Bretagne
Schulte + Loughborough
Electro Systems Ltd.
32 Prospect Place
Camden Road
Bath BA1 5JD
Grande-Bretagne
Jin Kaur
T: +44 (0) 1225 330242
F: +44 (0) 1225 448848
info(at)sl-electro.co.uk
www.evoline.co.uk
Australie
Lincoln Group
National Administration Centre
76 Postle Street
Coopers Plains QLD 4108
Australien
Greg Dillon
National Product Management
Team Leader - Cabinet Hardware
T: +61 07 3722 8121
F: +61 07 3244 3279
gdillon(at)lincolnsentry.com.au
www.lincolnsentry.com.au
Chili
Fernando de Arguello 8096
7650469 Vitacura
Santiago
Chili
Andrés Picker
T: +56 (0) 9 75 77 88 44
a.picker(at)ali-cura.com
États-Unis
Schulte Electro System
Corporation
41W020 Seavey Road
Sugar Grove, IL 60554-9573
États-Unis
Julia Schulte
T: +1 (0) 630 409 9445
F: +1 (0) 630 406 0505
info(at)evoline-usa.com
www.evoline-usa.com
Grèce
Cosmol S.A.
228 Kifissias Ave.
152 31 Halandri, Athens
Grèce
George P. Yannacacos
T +30 210 6740 110
F: +30 210 6740 246
g.yannacacos(at)cosmol.gr
www.cosmol.gr
Autriche
Schulte Elektrotechnik GmbH
& Co. KG
Gebietsverkaufsleiter
Marcus Falk
Gießhüblerstraße 62 /
Top 4
A-2344 Maria Enzersdorf
Autriche
Marcus Falk
M: +43 (0) 660 50 84 184
F: +43 (0) 22 36 38 99 96
m.falk(at)schulte.com
Danemark
Datasteel
Lillemølle 3
DK-6400 Sønderborg
Danemark
Dennis Hansen
T: +45 (0) 402 428 14
Finlande
Savo Design & Technic Oy
Muuntotie 1
01510 Vantaa
Finlande
Jani Felin
T: +358 20 7181 436
F: +358 20 7181 451
jani.felin(at)savo.fi
www.savo.fi
Hongrie
Kiraly Trading K.F.T.
Rakospalota, Mogyorod utja 12-14
H-1151 Budapest
Hongrie
Istvan Kiraly
T: +36 1 307 3800
F: +36 1 307 3802
kiraly(at)kiralytrading.hu
Belgique , Luxembourg,
Pays-Bas
EVOline B.V.
Valkenlaar 51
4854GR Breda
Pays-Bas
Frans Frishert
T: +31 - (0) 76 561 77 95
F: +31 - (0) 76 561 77 96
M: +31 - (0) 651 173 486
f.frishert(at)evoline.nl
www.evoline.nl
Espagne
EVOline Espana
Calle escuela, 5 – bajo
E-12429 El Toro (Castellón)
Espagne
Carlos Moroder
T: +34 964 123 142
F: +34 91 790 50 50
M: +34 629620631
c.moroder(at)schulte.com
www.evoline.es
France
Schulte Elektrotechnik, Frankreich
9, Rue André Leroi Gourhan
78280 Guyancourt
France
Rachid Belhaimeur
T: +33 (0) 643 69 16 35
r.belhaimeur(at)schulte.com
Erika Habig
T: +33 (0) 6 73 01 19 34
F: +33 (0) 1 84 18 00 78
e.habig(at)schulte.com
Indonésie, la Malaisie,
Philippines, Singapour,
Thaïlande
Schulte Elektrotechnik
Jüngerstraße 21
58515 Lüdenscheid
Allemagne
T: +49 (0) 23 51 / 94 81 0
F: +49 (0) 23 51 / 4 26 58
info(at)schulte.com
143
Succursales internationales et distributeurs d’EVOline
Irlande
EVOline Irelande
1 Maple Grove
Carpenterstown Park
Castelknock
Dublin 15
Irlande
Paul Kelly
T: +35 3834 088579
F: +35 3531 8207953
paul.kelly(at)evoline.ie
www.evoline.ie
Norvège
EVOline Norge AS
Drammensveien 82 C
NO 0271 Oslo
Norvège
Thorleiv Rotneim
T: +47 22446152
F: +47 22446153
M: +47 92831531
tr(at)evoline.no
République Tchèque
EROCOMM spol. s.r.o.
Brandys nad Labem
CZ - 250 01 Drevcice
République Tchèque
Michal Spevák
T: +420 326 910 950
F: +420 326 914 319
m.spevak(at)erocomm.cz
Turquie
REHAU POLIMERI KIMYA SAN. A.S.
Kore Sehitleri CAD. No. 42
34394 Zincirlikuyu
Istanbul
Turquie
Yavuz Yaman
T: +90 212 274 9655
F: +90 212 288 1031
Yavuz.yaman(at)rehau.com
Italie
MORATTO MACCHINE ELETTRICHE di Moratto & C. s.a.s.
Via A.Volta, 2
I - 31030 - Pero di Breda di Piave
- TV
P.IVA / Cod.Fisc.: 01593070269
Italie
Eligio Moratto
Michele Moratto
T: +39 0422 904032
F: +39 0422 90363
info(at)evoline.it
www.evoline.it
Nouvelle-Zélande
EVOline NZ Ltd
P O Box 69031
Glendene 0645
Auckland
Nouvelle-Zélande
Toni Farmilo
T: +64 800 386 546
F: +64 800 386 547
M: +64 21 878 578
evolinenz(at)xtra.co.nz
www.evoline.co.nz
Roumanie
Cressent Import Export
str. Vasile Lucaciu nr. 163
430401 Baia Mare, MM
Roumanie
Wegroszta Zsolt
T: +40 262 214740
F: +40 262 217491
wegroszta(at)cressent.ro
www.cressent.ro
Ukraine
Decorport Ltd
Artema str. 21
04053, Kiev
Ukraine
Natalia Cyganok
T: +38 044 223 66 93
F: +38 044 42 380 22
M: +38 050 25 947 25
info(at)decorport.com.ua
www.decorport.com.ua
Lettonie
Agenda PRO Ltd.
Savimäe 8A,Vahi küla
60534, Tartumaa
Estonie
Kaimar Mölder
T: + 372 733 6336
F: + 372 504 9499
agenda(at)agenda.ee
www.agenda.ee
skype: kaimaragendaee
Pologne
P.P.H.U. „DE Korek“
ul. Piwna 15
98-220 Zdun‘ska Wola
Pologne
Zbigniew Kornacki
T: +48 0-43 824 65 54
F: +48 0-43 824 65 54
dekorek(at)dekorek.com.pl
Russie
Nork Palm
Ryabinovaya, 61 A
121471 Moskau
Russie
Natalya Kuzmicheva
T: +7 (495) 921-39-99
F: +7 (495) 921-39-99
n.kuzmicheva(at)norkpalm.ru
www.norkpalm.ru
www.evoline-solution.ru
[email protected]
Lituanie
Agenda PRO
Savimäe 8A, Vahi küla
60534, Tartumaa
Estonie
Kaimar Mölder
T: + 372 733 6336
F: + 372 504 9499
dainius(at)agenda.ee
www.agenda.ee
skype: kaimaragendaee
Portugal
Sardinha & Leite, S.A.
Sede
Rua da Voltinha
Apartado 66
4416-901 Pedroso
Portugal
Paulo Magalhães
T: +351 227 860 100
F: +351 227 860 109
pmagalhaes(at)sardinha-leite.pt
Slovaquie
Erocomm SK s.r.o.
Koprivnicka 36
841 02 Bratislava
Slovaquie
Jan Viskup
T: +421 905 940 055
F: +421 264 462 480
j.viskup(at)erocomm.sk
Malte
Future Habitats Ltd.
Upper Constitution Street
Mosta
Malte
Piera Fenech
T: + 356 21 424251
F: + 356 21 420596
piera.fenech(at)futurehabitats.com
www.futurehabitats.com
Dinis Coelho Lda
SANJOTEC - Centro Empresarial e
Tecnológico de S. Joao da Madeira
Rua de Fundoes, No 151 Sala B 1.7
3700-121 S. Joao da Madeira
Portugal
Dinis Coelho
T:+351 256 001 923
F: +351 917 309 400
dcoelho(at)diniscoelho.pt
Suisse
A. Steffen AG
Elektrogroßhandel
Limmatstrasse 8
8957 Spreitenbach
Suisse
Philippe Brantschen
T: +41 (0) 56 / 417 99 04
F: +41 (0) 56 / 417 99 10
philippe.brantschen(at)steffen.ch
144
Schulte Elektrotechnik GmbH & Co. KG
Jüngerstraße 21
D-58515 Lüdenscheid
Téléphone +49 23 51 / 94 81-0
Téléfax +49 23 51 / 4 26 58
E-Mail Internet [email protected]
www.evoline.com
F WM6040051020
