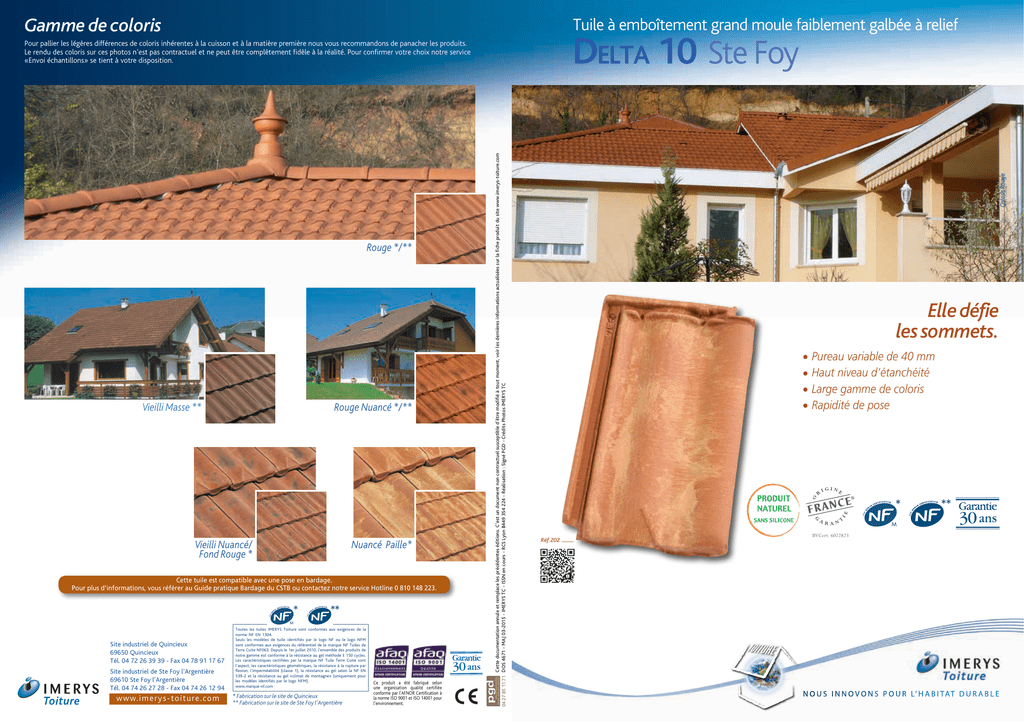

Delta 10 Ste Foy

Tuile à emboîtement grand moule faiblement galbée à relief
Gamme de coloris
Delta 10 Ste Foy
Vieilli Masse **
Rouge Nuancé */**
Vieilli Nuancé/
Fond Rouge *
Nuancé Paille*
Cette tuile est compatible avec une pose en bardage.
Pour plus d’informations, vous référer au Guide pratique Bardage du CSTB ou contactez notre service Hotline 0 810 148 223.
Site industriel de Quincieux
69650 Quincieux
Tél. 04 72 26 39 39 - Fax 04 78 91 17 67
Site industriel de Ste Foy l’Argentière
69610 Ste Foy l’Argentière
Tél. 04 74 26 27 28 - Fax 04 74 26 12 94
www.imerys-toiture.com
Toutes les tuiles IMERYS Toiture sont conformes aux exigences de la
norme NF EN 1304.
Seuls les modèles de tuile identifiés par le logo NF ou le logo NFM
sont conformes aux exigences du référentiel de la marque NF Tuiles de
Terre Cuite NF063. Depuis le 1er juillet 2010, l’ensemble des produits de
notre gamme est conforme à la résistance au gel méthode E 150 cycles.
Les caractéristiques certifiées par la marque NF Tuile Terre Cuite sont
­l’aspect, les caractéristiques géométriques, la résistance à la rupture par
flexion, l’imperméabilité (classe 1), la résistance au gel selon la NF EN
539-2 et la résistance au gel «climat de montagne» (uniquement pour
les modèles identifiés par le logo NFM).
www.marque-nf.com­
* Fabrication sur le site de Quincieux
** Fabrication sur le site de Ste Foy l’Argentière
Ce produit a été fabriqué selon
une organisation qualité certifiée
conforme par l’AFNOR Certification à
la norme ISO 9001 et ISO 14001 pour
l’environnement.
EDITION • PUBLICITÉ • INTERNET
Rouge */**
Coloris Rouge
communication Cette documentation annule et remplace les précédentes éditions. C’est un document non contractuel susceptible d’être modifié à tout moment, voir les dernières informations actualisées sur la fiche produit du site www.imerys-toiture.com
04 27 85 11 71 DOS 4671 - MAJ 03-2015 - IMERYS TC - ISSN en cours - RCS Lyon B449 354 224 - Réalisation : Signé PGD - Crédits Photos IMERYS TC
Pour pallier les légères différences de coloris inhérentes à la cuisson et à la matière première nous vous recommandons de panacher les produits.
Le rendu des coloris sur ces photos n’est pas contractuel et ne peut être complètement fidèle à la réalité. Pour confirmer votre choix notre service
«Envoi échantillons» se tient à votre disposition.
Elle défie
les sommets.
• Pureau variable de 40 mm
• Haut niveau d’étanchéité
• Large gamme de coloris
• Rapidité de pose
Réf.202
BVCert. 6022823
UN
S OI N
B I TA
N O UN
S OI N
VN
OO
NV
S OPN
OSU RP OL’UHRAL’
B IHTAAT
D UTRDAUB RL A
E BLE
Tuile à emboîtement grand moule faiblement galbée à relief
Delta 10 Ste Foy
simple
Vous avez besoin
d’un quantitatif ?
D’une validation
technique?
L
Pose
Emboitement
joints croisés
Sans écran
450 mm
Pureau catalogue variable :
de 350 mm mini à 390 mm maxi
Largeur utile : 238 mm
Quantité par palette : 300 tuiles
Pose à joints croisés
Ml de liteaux par m2 de couverture :
- Pureau mini de 350 mm : = 2,86 ml
- Pureau moyen de 370 mm : = 2,70 ml
- Pureau maxi de 390 mm : = 2,56 ml
Poids au m2 : 39,6 kg (11 tuiles au m2)
Nombre au m2 : de 10,8 à 12 selon recouvrement
Tableaux des pentes minimales
admissibles (exprimé en m/m extrait du DTU 40-21).
Largeur
hors tout
A
B
C
A
Protégé
0,22
0,26
0,27
0,24
Normal
0,25
0,28
0,32
Exposé 0,33
0,35
0,42
B
C
A
Protégé
0,19
0,22
0,23
0,21
0,40
Normal
0,21
0,24
0,27
0,50
Exposé 0,28
0,30
0,36
0,27
0,30
0,35
0,27
0,32 0,35
0,30
0,36
0,37
0,39 0,45 0,40
0,43
B
C
Zone 3 > 500m
A
B
C
0,24 0,26
0,23
0,26
0,30
0,23
0,27 0,30
0,26
0,31
0,34
0,32
0,33 0,39 0,34
0,37
0,43
Colonne C : rampants supérieurs à 9,50m et jusqu’à 12m de projection horizontale
Au delà de 12m consulter notre Hot Line.
Accessoires de rive
75 int.
240
160
230
utile
140 utile
devant tenon
Tuile à douille Delta 10
Ø 126 utile (conforme VMC)
Réf. 202.31
Tuile de ventilation Delta 10
(section avec grille = 19 cm2)
Réf. 202.20
Lanterne bi-section Ø 126 utile
et Ø 160 utile (Section aération :
130 cm2) (conforme VMC)
Réf. 1000
360
1/2 tuile Delta 10
Réf. 202.01
Rive individuelle gauche
Delta 10 (2,6 par ml au pureau
de 385 mm)
Réf. 202.42
238 mm
270
350
60
utile
40
utile
About de rive universelle droit
à emboîtement
Réf. 1073
About de rive universelle
gauche à recouvrement
Réf. 1072
370
70
utile
63 utile
int.
360
Cotations
Rive universelle (3 au ml)
Réf. 1051
300
460
295 mm
( 180 mm avec 1/2 tuile)
Rive individuelle droite
Delta 10 (2,6 par ml au pureau
de 385 mm)
Réf. 202.41
Accessoires de faîtage
360
( 255 mm avec tuile)
260
200
160 hors tout
Accessoires de rive
238 mm
C
0,28 0,30
Ø 126 utile
235
238 mm
Zone 2
Zone 1 < 200m
entre 200 et 500m
Sites
B
C
Pose avec rives individuelles
238 mm
Zones géographiques d’application
A
B
Quincieux*
Ste Foy l’Argentière**
40-21
(selon recouvrement)
Avec écran
Site de
production
DTU
de 10,8 à 12
Zone 3 > 500m
Colonne A : rampants jusqu’à 6,50m de projection horizontale
Colonne B : rampants supérieurs à 6,50m et jusqu’à 9,50m de projection horizontale
Accessoires de plain pan
Nombre
au m2
3,6 kg
A
Coupe transversale au niveau du liteau
135 mm
Poids
unitaire
275 mm
Zone 2
Zone 1 < 200m
entre 200 et 500m
Tuiles
complémentaires
l
Zones géographiques d’application
Sites
/ DTA
Caractéristiques techniques AVIS TECHNIQUE
5/12-2280
Longueur
hors tout
Fronton de rive universelle
Réf. 1083
Fronton petit modèle pour
faîtière 1/2 ronde et faîtière
conique (petite ouverture)
Réf. 803
Fronton grand modèle pour
faîtières lisse, à bourrelet et
conique (grande ouverture)
Réf. 804
85 utile
int.
195 utile int.
Faîtière/arêtier 1/2 rond
à emboîtement grand modèle
(2,5 au ml) Réf. 702 Crochet
adapté : crochet F1-Réf. CRP 702
400
utile
50 utile
int.
160 utile int.
230 utile int.
Faîtière à bourrelet à
emboîtement (2,5 au ml)
Réf. 715 (1) Crochet adapté :
crochet F5-Réf. CRP 715
Faîtière / arêtier grand modèle
à emboîtement (3 au ml)
Réf. 706 Crochet adapté :
crochet F6-Réf. CRP 700/706
About d’arêtier 1/2 rond
à emboîtement grand modèle
Réf. 851
Accessoires de faîtage
Ø 280 utile
70
0à
mm
39
About d’arêtier grand modèle
à emboîtement
Réf. 854
m
0m
0à
0
39
Rencontre porte poinçon,
4 grandes ouvertures rondes Réf. 906
3 grandes ouvertures rondes. Réf. 908
Poinçon pointe élancée
Réf. 983 (2)
Poinçon pomme de pin
Réf. 984 (2)
Poinçon
Réf. 980
39
3
mm
450
450
m
0m
35
à
50
425
350
utile
Tuile à énergie solaire
Accessoires fonctionnels
Faîtage scellé
35
m
0m
30
80
mm
85
mm
Tuile en verre
Réf. VER 202
Châssis aluminium universel pour
tuiles faiblement galbées, plates et à
pureau plat (double vitrage)
Réf. CHFAGTPPP (3)
Crochet «GM»
Réf. CRP 02
Crochet «V1»
Tous modèles de tuile
à emboîtement
Réf. CRV 01
Crochet à neige
Réf. CRSN2 (4)
(1) N’existe pas en coloris Nuancé Paille, Vieilli Nuancé/Fond Rouge et Vieilli Masse.
(2) N’existe pas en coloris Nuancé Paille
(3) Produit disponible en coloris Brun et Ardoisé
(4) Disponible en coloris Châtaigne
Ce document n’est pas contractuel. Les caractéristiques techniques et de conditionnement de la gamme de tuiles et accessoires figurant dans cette documentation sont modifiables à tout moment et sans préavis par IMERYS Toiture. Les
valeurs sont données à titre indicatif et sont susceptibles d’évolution. Les procédés d’impression ne garantissent pas obligatoirement une reproduction fidèle des couleurs, demandez à voir la tuile en situation. Les utilisateurs doivent se
renseigner sur ces caractéristiques lors de leurs commandes par tout moyen de leur choix, IMERYS Toiture mettant à disposition les fiches produits actualisées sur www.imerys-toiture.com.
Tuile photovoltaïque
Contacter notre Hotline technique pour avoir l’offre technique la plus adaptée à votre projet.
N° Azur 0 810 148 223
