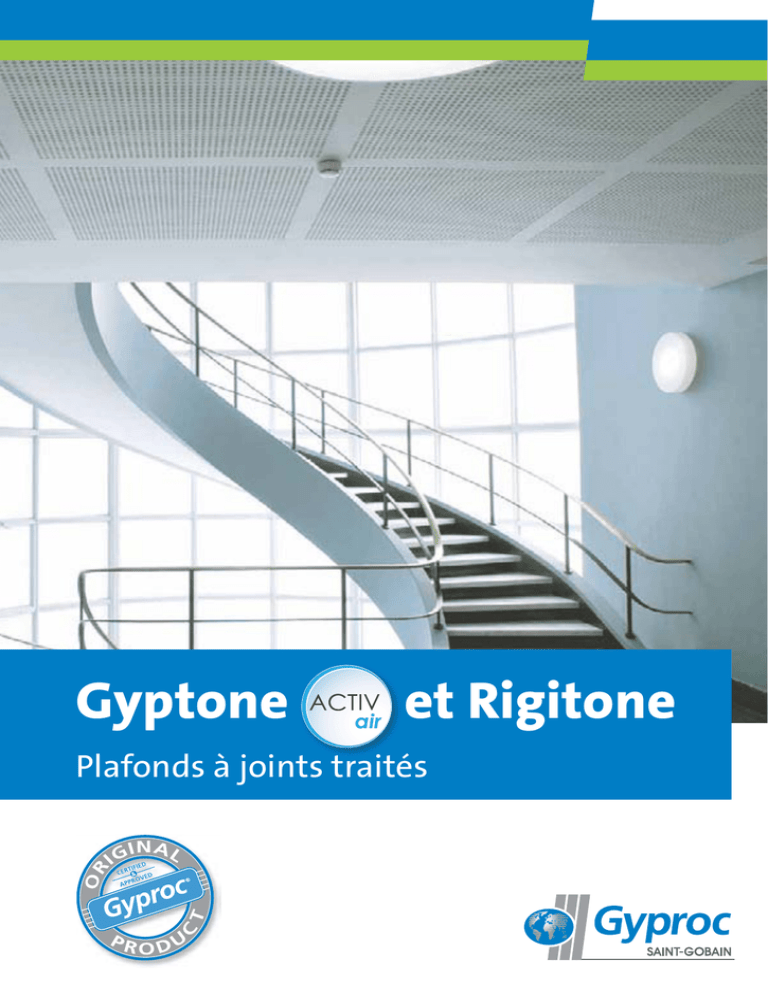

Gyptone et Rigitone

Gyptone
et Rigitone
Plafonds à joints traités
SOMMAIRE
L’imagination
prend forme
Qu'il s'agisse de plafonds relativement simples ou plus
complexes, les plaques Gyproc permettent de réaliser des
chefs d'œuvre de plafonds sans joints apparents.
Les constructions tant planes que courbées peuvent en
effet bénéficier d'une finition sans joints.
Anticipant les nouvelles tendances en construction et les
exigences de plus en plus importantes des concepteurs
en termes de confort acoustique, Gyproc a développé des
plaques perforées possédant chacune une esthétique
propre ainsi qu’un excellent degré d’absorption acoustique.
Ces plaques perforées se classifient en deux types de
produits.
Les plaques Gyptone BIG ACTIV air d’une part, avec les
bords 4xABA faciles à jointoyer, ce qui permet d’obtenir
après finition une surface de plafond sans joints apparents
et composée de perforations organisées en un ou plusieurs
modules. Tout en permettant de purifier l’air.
Les plaques Rigitone d’autre part, à bords droits offrant une
surface de plafond complètement perforée.
2
Plafonds à joints
traités
04
Gyproc INFINITO
Gyptone BIG ACTIV air
07
solutions sans joints apparents avec perforations modulaires
09
info-produit
15
instructions de montage
Rigitone
17
solutions sans joints apparents avec perforations continues
19
info-produit
24
26
dimensions spéciales
Gyptone BIG ACTIV air & Rigitone
31
35
36
39
données d’absorption acoustique
ProLock
trappes de visite pour plafonds perforés
Gamme de produits
Digytone
désormais disponible dans l’App Store
3
Responsabilité
Sociétale des
Entreprises
PRODUCTION ÉCOLOGIQUE
PRODUITS SAINS
ENGAGEMENT SOCIAL
LOGISTIQUE VERTE
SERVICE
INNOVATION
GARANTIE
ENGAGÉ ET SOUCIEUX DE
SES DEVOIRS
RECYCLAGE
DÉJÀ PLUS DE 50 ANNÉES
D’EXPÉRIENCE
4www.gyproc.be/infinito
Gyproc Infinito symbolise l’engagement de Gyproc à
la responsabilité sociétale des entreprises, dans le respect
de l’environnement, de l’homme et de l’entreprise.
Autour de ces trois piliers, nous avons élaboré une politique
qui ancre pour ainsi dire la gestion professionnelle durable
dans notre ADN.
Les plafonds à joints traités
une solution durable
Une grande partie de la consommation d’énergie nécessaire à la production de plafonds
acoustiques est imputable aux processus de chauffe et de séchage. C’est pourquoi nous
avons travaillé, au cours de toutes ces années de développement de produits et processus,
à réduire notre demande de chaleur ainsi qu’à optimiser la récupération de la chaleur via
des échangeurs thermiques efficients. Les eaux de process sont réutilisées là où c’est
possible. L’utilisation de plâtre synthétique - un sous-produit industriel - et de plâtre
recyclé nous permet de limiter l’exploitation de matière premières neuves.
Grâce aux technologies à la pointe du progrès utilisées pour nos processus, nous faisons
aujourd’hui partie des producteurs les plus éco-efficients au monde1). Si on optait partout
en Europe pour les plafonds acoustiques dans les projets de construction, cela se
traduirait par:
241.200.000 kg d’émissions de CO2 en moins par an
2.520.000.000 Mega Joule d'énergie consommée en moins par an
874.800.000 litres d'eau consommée en moins par an
Nos produits présentent de surcroît une durée de vie de plus de 50 ans et peuvent sans
problème être réparés ou peints sans mettre en péril leurs propriétés acoustiques. Ce qui
se traduit par un coût du cycle de vie inférieur. Limiter les déchets reste en effet la
première règle lorsqu’on souhaite parvenir à une gestion durable des matériaux.
Et lorsqu’ils doivent finalement tout de même être démolis, nos produits à base de plâtre
sont, contrairement à de nombreux autres matériaux, chaque fois à nouveau recyclables,
sans influencer leur qualité ni leurs propriétés techniques initiales.
Pas étonnant dès lors que les avantages écologiques de Gyptone ACTIV air et Rigitone
soient reconnus et récompensés par des organismes de certifications tels que BREEAM,
LEED et DGNB, qui évaluent la durabilité des bâtiments. Gyptone ACTIV air est enregistré
dans la base de données DGNB ESUCO ainsi que dans le Guide Vert BREEAM
1)
Sur base d’une comparaison des données fournies par l’analyse du cycle de vie au niveau de la consommation d’énergie, de la
consommation d’eau et des émissions de CO2 lors de la production (Cradle to Gate), sur base des fiches de déclaration
environnementale publiées pour différents types de plafonds.
5
Gyptone BIG
6
solutions sans joints apparents avec perforations
modulaires
Les plaques Gyptone BIG ACTIV air
sont fabriquées à base d'une plaque
de plâtre Gyproc A. Ces plaques Gyproc
sont perforées en usine au départ d'un
modèle modulaire et le dos de la
plaque est pourvu de façon standard
d'un voile acoustique blanc.
Les modèles uniques de perforations
parfaitement linéaires, hexagonales
ou carrées offrent de meilleurs
résultats, tant du point de vue de
l'acoustique que de l'esthétique.
présentent une âme en plâtre, un
matériau naturel et neutre qui offre
de multiples atouts.
Comme notamment celui de ne pas
libérer de poussières ou de particules
pendant ou après le montage. De par
la présence du plâtre, les plafonds sans
joints apparents Gyptone BIG ACTIV air
constituent également d’excellents
régulateurs de l’humidité. Ils contribuent
ainsi positivement à un confort
optimal du cadre de vie et de travail.
sont équipées de la technologie ACTIV air.
ACTIV air est une technologie
innovante qui absorbe et neutralise
définitivement les composés
organiques volatils nocifs présents
dans l’air intérieur, comme par
exemple le formaldéhyde. Cette
substance nocive peut être présente
dans les matériaux de construction, le
mobilier, le textile ainsi que les
produits d’entretien, et se libère lors
des processus de combustion.
Pour tout savoir sur ces produits,
surfez sur
www.gyprocfaitrespirervotremaison.be
conviennent pour tous les espaces
exigeant un confort acoustique,
comme par exemple les bureaux,
salles de réunion, auditoires, salles de
théâtre, studios d’enregistrement, etc.
La correction du temps de réverbération
est en grande partie déterminée par la
combinaison du voile de fibres
acoustique, du modèle de perforation,
du taux de perforation, de l’utilisation
d’une isolation et de la structure du
plafond.
La forme des bords 4xABA constitue
un autre atout des plaques de
Gyptone BIG ACTIV air.
Les plaques perforées Gyptone BIG
ACTIV air peuvent ainsi parfaitement
être associées aux plaques Gyproc
4xABA non-perforées afin de former
un seul et même ensemble sans joints
apparents.
peuvent également être utilisées dans
des cloisons, afin que ces surfaces
puissent, elles aussi, offrir un temps de
réverbération amélioré.
Les composants inertes
sont retenus dans la plaque
Formaldéhyde
absorbe le formaldéhyde
pour transformer cette substance nocive
en composants inertes.
7
8
Les plaques Gyptone BIG ACTIV air de 12,5 mm
d’épaisseur ont une forme de bords 4xABA.
info-produit
Matériau
Santé
Les plaques Gyptone BIG ACTIV air sont fabriquées à base
de plaques de plâtre pourvues de perforations carrées,
hexagonales ou linéaires.
Les propriétés de régulation hygrothermique de l'âme en
plâtre des plafonds Gyptone BIG ACTIV air ont un effet
bénéfique sur la santé.
Voile de fibres acoustique1)
L’utilisation de ces plaques Gyptone BIG ACTIV air permet
même de purifier l’air parce qu’elles neutralisent le
formaldéhyde.
Les plaques Gyptone BIG ACTIV air sont toujours livrées
avec un voile de fibres blanc au dos. Ce voile augmente les
propriétés d'absorption acoustique et offre une étanchéité
à la poussière tout en dissimulant les structures portantes.
Pour une meilleure absorption acoustique et une isolation
thermique accrue, il est possible d’ajouter une couche de
laine minérale dans le plénum.
Nettoyage
Les plaques Gyptone BIG ACTIV air peuvent, si nécessaire,
être nettoyées avec un chiffon légèrement humide et un
produit nettoyant neutre.
Réaction au feu
Les plaques Gyptone BIG ACTIV air sont classifiées A2-s1, d0
suivant la classification européenne en matière de réaction
au feu.
L'effet de correction acoustique permet d'offrir un niveau de
résonance du bruit confortable et vivable à l’intérieur de la
pièce.
Décoration - rénovation
Gyptone BIG ACTIV air est facile à peindre avec tous les
types de peintures modernes. Après application d'une
couche de produit de prétraitement Gyproc, la surface
jointoyée forme avec la plaque une surface homogène.
Nous conseillons de peindre avec un rouleau à poils courts.
Utilisez de préférence des teintes pastel légères, celles-ci
étant moins sensibles aux effets d'ombre en cas de lumière
rasante très forte.
Luminaires
Les plaques Gyptone BIG ACTIV air permettent de réaliser
des plafonds présentant une stabilité au feu de 30 minutes,
conformément aux normes belges.
Des objets peuvent être suspendus aux plafonds
Gyptone BIG ACTIV air:
• Les plafonds composés de plaques de 12,5 mm peuvent
supporter des poids de 3 kg à l'aide de chevilles spéciales
pour plaques (= chevilles pour cloisons creuses).
• Les objets d’un poids supérieur à 3 kg doivent être fixés
sur la structure portante supérieure (gros œuvre) pour
autant que le fléchissement maximum autorisé du
plafond ne soit pas dépassé (L/500 ou max. 5 mm).
Climat
Poids
Sécurité incendie
Les plafonds réalisés à l’aide de plaques Gyptone BIG ACTIV air
présentent une excellente résistance au feu grâce au
comportement unique de l’âme en plâtre ininflammable,
même en cas d’exposition à des températures élevées.
Les plafonds Gyptone BIG ACTIV air se comportent bien en
cas d'humidité temporaire (HR < 70% à 20°C).
Les plaques Gyptone BIG ACTIV air présentent une
épaisseur de 12,5 mm et un poids d'env. 8 kg/m².
Dimensions standard des plaques Gyptone BIG ACTIV air 1)
TYPE
Bords
Longueur
en mm
Largeur
en mm
Epaisseur
en mm
Type de
%
perforation de perforation
2)
EAN ISO 11654
Gyptone BIG Line 5
Gyptone BIG Line 6
Gyptone BIG Quattro 40
Gyptone BIG Sixto 63
9
440
160
800
50
100
800
160
440
Gyptone BIG Line 6
Gyptone BIG Line 5
Gyptone
6
6
15
15
info-produit
50
80
80
40
40
Dimensions (L x l x E):
2400 x 1200 x 12,5 mm
(fentes linéaires): 6
Dimensions des perforations
x 80 mm
(fentes linéaires): 6
Taux de perforation: 17,4%
Forme des bords: 4xABA
Face avant: carton de couleur ivoire,
non-peint
non-peint
Dos: voile blanc
Dos: voile blanc
Atténuation latérale 1):
Dn,c,w = 16 dB
Dn,c,w = 33 dB avec laine minérale
Dn,c,w = 16 dB
Absorption acoustique 2):
x 80 mm
Fréquence (Hz)
Fréquence (Hz)
1,0
Coefficient d’absorption α
1,0
10
80
2700 x 900 x 12,5 mm
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
Plénum de 60 mm et avec laine minérale 50 mm
0,60 0,57 0,68 0,67 0,63 0,56
αw = 0,65
0,64 0,61 0,63 0,59 0,51 0,47
αw = 0,55 L
0,69 0,64 0,65 0,66 0,63 0,58
αw = 0,65
0,68 0,60 0,61 0,57 0,49 0,46
αw = 0,55 L
0,57 0,57 0,64 0,69 0,67 0,63
αw = 0,70
Rapport KUL 5211
0,56 0,52 0,62 0,60 0,54 0,48
αw = 0,60
Rapport KUL 5151
1)
estimation
2)
des valeurs d’absorption avec d’autres épaisseurs d’isolation sont disponibles
187
487
113
113
1087
56,5
113
56,5
113
1087
487
187
113
113
187
56.5
25
12
2400 x 1200 x 12,5 mm
2400 x 1200 x 12,5 mm
2400 x 1200 x 12,5 mm
Dimensions des perforations (carrées):
12 x 12 mm
12 x 12 mm
12 x 12 mm
Dist. perfo. d’axe en axe: 25 mm
non-peint
non-peint
non-peint
Dos: voile blanc
Dos: voile blanc
Dos: voile blanc
Dn,c,w = 16 dB
Dn,c,w = 16 dB
Dn,c,w = 16 dB
Absorption acoustique2):
Fréquence (Hz)
Fréquence (Hz)
0,6
0,4
0,2
250
500
1k
2k
4kHz
1,0
0,8
0,0
125
Fréquence (Hz)
1,0
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,55 0,72 0,83 0,83 0,78 0,72
αw = 0,85
0,58 0,66 0,74 0,72 0,69 0,62
αw = 0,70
0,63 0,54 0,55 0,52 0,50 0,47
αw = 0,55
0,72 0,70 0,80 0,80 0,77 0,69
αw = 0,80
0,68 0,64 0,71 0,71 0,67 0,60
αw = 0,70
0,55 0,51 0,53 0,50 0,47 0,46
αw = 0,50
0,71 0,63 0,81 0,82 0,82 0,73
αw = 0,80
Rapport KUL 5153
0,61 0,58 0,70 0,74 0,70 0,63
αw = 0,75
Rapport KUL 5154
0,48 0,47 0,54 0,54 0,53 0,50
αw = 0,55
Rapport KUL 5155
1)
estimation
2)
11
1087
787
56,5
113
787
56.5
2287
56.5
25
12
56,5
56,5
2700 x 900 x 12,5 mm
25
12
2400 x 1200 x 12,5 mm
(carrées): 12 x 12 mm
non-peint
non-peint
Dos: voile blanc
Dos: voile blanc
Dn,c,w = 16 dB
Dn,c,w = 16 dB
Fréquence (Hz)
Fréquence (Hz)
12
1,0
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,59 0,56 0,69 0,72 0,74 0,69
αw = 0,75
0,60 0,64 0,75 0,78 0,79 0,76
αw = 0,80
0,67 0,66 0,69 0,70 0,74 0,67
αw = 0,75
0,70 0,63 0,71 0,75 0,79 0,76
αw = 0,75
0,56 0,57 0,67 0,74 0,78 0,75
αw = 0,75
Rapport KUL 5212
0,67 0,60 0,71 0,79 0,84 0,81
αw = 0,80
Rapport KUL 5156
1)
estimation
2)
387
472
213
387
64
213
106,5
387
64,8 470
63
87
63
64
20
87
129,6
Ø12
20
106.5
56.5
25
12
2400 x 1200 x 12,5 mm
2400 x 1200 x 12,5 mm
64.8
25
12
2400 x 1200 x 12,5 mm
(hexagonales): 12 x 12 mm
non-peint
non-peint
non-peint
Dos: voile blanc
Dos: voile blanc
Dos: voile blanc
Dn,c,w = 16 dB
Dn,c,w = 16 dB
Dn,c,w = 16 dB
Fréquence (Hz)
Fréquence (Hz)
0,6
0,4
0,2
250
500
1k
2k
4kHz
1,0
0,8
0,0
125
Fréquence (Hz)
1,0
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,63 0,61 0,59 0,53 0,47 0,43
αw = 0,55 L
0,56 0,35 0,33 0,33 0,36 0,33
αw = 0,35
0,61 0,62 0,68 0,63 0,60 0,58
αw = 0,65
0,70 0,57 0,56 0,51 0,45 0,42
αw = 0,50 L
0,46 0,33 0,33 0,33 0,33 0,33
αw = 0,35
0,67 0,59 0,64 0,62 0,62 0,66
αw = 0,65
0,54 0,51 0,57 0,54 0,50 0,45
αw = 0,55
Rapport KUL 5157
0,36 0,30 0,35 0,35 0,38 0,34
αw = 0,40
Rapport KUL 5158
0,57 0,55 0,63 0,65 0,63 0,70
αw = 0,65
Rapport KUL -
1)
estimation
2)
13
14
Généralités
Contrôlez si le type de plaques Gyptone BIG ACTIV air livré
est correct. Les plaques perforées Gyptone BIG ACTIV air
mesurent 2400 x 1200 mm (et 2700 x 900 mm pour les
modèles Line 5 et Quattro 43) et se montent sur une sousstructure PlaGyp.
La face visible des plaques n'est pas peinte et la face arrière
est recouverte d'un voile acoustique blanc. Toutes les
plaques Gyptone BIG ACTIV air avec zones à perforations
modulaires sont pourvues de bords 4xABA.
Montage
• Les plaques Gyptone BIG ACTIV air se fixent de
•
•
préférence en les vissant perpendiculairement à une
sous-structure PlaGyp simple ou double.
La distance maximale d’axe en axe des profilés porteurs
est de 400 mm en cas de pose perpendiculaire
(et de 300 mm en cas de pose parallèle).
Déterminez au laser une ligne de référence et posez
systématiquement les plaques Gyptone BIG ACTIV air
(voir illustration 1.2) en tenant compte du plan de
l'architecte. Si vous ne disposez pas d’un laser, utilisez
une bande de plaque Gyproc comme ligne de référence.
Pour les détails de montage spécifiques d’une sous-structure
PlaGyp, consultez aussi notre brochure technique "Systèmes
de plafonds".
Pour les détails de montage spécifiques d’un plafond perforé
avec des exigences en matière d’incendie, contactez notre
service technique via [email protected]
•
Les perforations des plaques suivantes doivent toujours
être alignées diagonalement et transversalement =
contrôle optique. Une fois toutes les plaques montées,
remplissez systématiquement les espaces entre celles-ci
et le mur avec des bandes de plaque ABA afin d’obtenir
un ensemble esthétique. Si la pièce est suffisamment
d’équerre, vous pourrez procéder sans bandes de plaque.
• Fixez les plaques Gyptone BIG ACTIV air à l'aide de vis à
fixation rapide Gyproc d'une longueur de 25 mm avec
un entre-axe de maximum 250 mm.
•
•
•
•
•
Commencez toujours par les vis du côté de la plaque
venant d’être montée.
Veillez à ce qu’un profilé soit toujours présent à hauteur
du bord d’about (en cas de pose perpendiculaire).
Ne vissez pas les plaques sur le profilé du bord.
Prévoyez toujours un joint de
dilatation dans les surfaces de
plafond supérieures à 100 m² ou
d’une longueur supérieure à 15 m.
Les joints de dilatation interrompront
tant la structure que les plaques.
Pour ces joints de dilatation, utilisez
des profilés Metal Edge Trim.
(voir illustration 1.1)
Fixez-les avec des agrafes
Illustration 1.1
inoxydables. Il sera éventuellement
Détail d’un joint de dilatation
aussi possible d’utiliser un profilé L-trim.
En cas de pose verticale, veillez à ce que les perforations
ne soient pas à portée de main, mais bien à ±2 m
au-dessus du niveau du sol fini.
Finition des joints
La finition pourra s’effectuer facilement et proprement
grâce à la forme des bords 4xABA en utilisant les produits
de jointoiement Gyproc habituels.
Utilisez de préférence la bande d’armature en papier de
type P50. Jointoyez toujours à une température constante,
supérieure à 10°C.
Conseils de peinture
• Après le jointoiement, nous conseillons de traiter toute
•
•
•
la surface avec le produit de prétraitement Gyproc.
Toujours peindre avec un rouleau à poils courts.
Utilisez de préférence de la peinture blanche ou dans des
tons pastel clairs.
Consultez aussi les instructions du fabricant de peinture
quant à la méthode à utiliser.
Ligne de référence
2
1
4
3
15
Illustration 1.2
Ebauche de plan de pose
Rigitone
16
Rigitone
solutions sans joints apparents
avec perforations continues
Rigitone, l’acoustique au
mieux de sa forme
Vous souhaitez des plafonds
Rigitone sans joints apparents?
Rigitone est ce qui se fait de mieux en
matière d'esthétique. Ses multiples
modèles de perforations rondes ou
carrées et sa finition sans joints
apparents en font un système qui
défie les limites de l’imagination.
Les plaques Rigitone existent avec des
perforations régulières, en quinconce
ou aléatoires. En plus de l'effet visuel
qu'elles produisent, ces perforations
assurent une meilleure absorption
acoustique.
Outre des plafonds rectangulaires,
Rigitone permet également de réaliser
pratiquement toutes les formes
possibles: arrondies, triangulaires ou
ovales.
L’absorption acoustique finale des
plafonds Rigitone sera déterminée par
la combinaison du voile de fibres
acoustique, du modèle de perforation,
du taux de perforation, de l’utilisation
d’une isolation et de la structure du
plafond.
Rigitone peut en outre aussi se poser à
la verticale, en courbe ou de façon
voûtée. Sa finition définitive, dans la
couleur de votre choix, parachèvera sa
personnalisation.
Le résultat présentera une allure
inégalée, mais toujours simple et
sobre.
Les plafonds Rigitone offrent ainsi des
possibilités innombrables pour marier
harmonieusement design et confort
acoustique.
17
18
GBC
Rigitone
info-produit
Matériau
Climat
Voile de fibres acoustique
Santé
Les plaques Rigitone sont fabriquées à base de plaques de
plâtre pourvues de perforations rondes ou carrées.
Les plaques Rigitone sont toujours livrées avec un voile de
fibres acoustique (noir ou blanc) au dos. Ce voile augmente
les propriétés d'absorption acoustique et offre une
étanchéité à la poussière tout en dissimulant les structures
portantes.
Pour une meilleure absorption acoustique et une isolation
thermique accrue, il est possible d’ajouter une couche de
laine minérale dans le plénum.
Nettoyage
Les plaques Rigitone peuvent, si nécessaire, être nettoyées
avec un chiffon légèrement humide et un produit nettoyant
neutre.
Réaction au feu
Les plaques Rigitone sont classifiées A2-s1, d0 suivant la
classification européenne en matière de réaction au feu.
Les propriétés de régulation hygrothermique de l'âme en
plâtre des plafonds Rigitone ont un effet bénéfique sur la
santé.
L'effet de correction acoustique permet d'offrir un niveau de
résonance du bruit confortable et vivable à l’intérieur de la pièce.
Décoration - rénovation
Rigitone est facile à peindre avec tous les types de peintures
modernes. Après application d'une couche de produit de
prétraitement Gyproc, la surface jointoyée forme avec la
plaque une surface homogène. Nous conseillons de peindre
avec un rouleau à poils courts. Utilisez de préférence des
teintes pastel légères, celles-ci étant moins sensibles aux
effets d'ombre en cas de lumière rasante très forte.
Luminaires
Des objets peuvent être suspendus aux plafonds Rigitone:
Sécurité incendie
• Les plafonds composés de plaques de 12,5 mm peuvent
Les plaques Rigitone permettent de réaliser des plafonds
présentant une stabilité au feu de 30 minutes,
conformément aux normes belges.
Poids
Les plafonds réalisés à l’aide de plaques Rigitone présentent
une excellente résistance au feu grâce au comportement
unique de l’âme en plâtre ininflammable, même en cas
d’exposition à des températures élevées.
Dimensions standard des
plaques Rigitone1)
Les plafonds Rigitone se comportent bien en cas d'humidité
temporaire (HR < 70% à 20°C).
TYPE
Rigitone 6/18
Rigitone 8/18
Rigitone 10/23
Rigitone 12/25
Rigitone 15/30
Rigitone 8-12/50
Rigitone 12-20/66
Rigitone 8-15-20
Rigitone 8-15-20 Super
Rigitone 12-30-35
Rigitone 8/18 Q
Rigitone 12/25 Q
Voile3)
Longueur
en mm
supporter des poids de 3 kg à l'aide de chevilles spéciales
pour plaques (= chevilles pour cloisons creuses).
• Les objets d’un poids supérieur à 3 kg doivent être fixés
sur la structure portante supérieure (gros œuvre) pour
autant que le fléchissement maximum autorisé du
plafond ne soit pas dépassé (L/500 ou max. 5 mm).
Les plaques Rigitone présentent une épaisseur de 12,5 mm
et un poids d'env. 10 kg/m².
Largeur
en mm
Epaisseur
en mm
Assortiment d’écarteurs
pour plaques Rigitone
TYPE
Type de
%
perforation de perforation
2)
EAN ISO 11654
Unité d’emballage
Assortiment d’écarteurs pour plaques Rigitone 6/18
Assortiment d’écarteurs pour plaques Rigitone 8/18, 8/18 Q
Assortiment d’écarteurs pour plaques Rigitone 12/25, 12/25 Q
Assortiment d’écarteurs pour plaques Rigitone 8-15-20, 8-15-20 Super, 12-20-35, 8-12/50
Assortiment d’écarteurs pour plaques Rigitone 12-20/66
Kit pour joints Rigitone
19
Rigitone 6/18
Rigitone 8/18
4,2
3,2
6
18
8
Rigitone 10/23
18
4,7
23
1998 x 1188 x 12,5 mm
2001 x 1196 x 12,5 mm
Dimensions des perforations (rond):
6 mm
8 mm
10 mm
Modèle de perforation: régulier
Forme des bords: GBC
non-peint
non-peint
non-peint
Dos: voile blanc ou noir
Dn,c,w = 16 dB
Dn,c,w = 16 dB
Dn,c,w = 16 dB
Fréquence (Hz)
Fréquence (Hz)
0,6
0,4
0,2
250
500
1k
2k
4kHz
1,0
0,8
0,0
125
Fréquence (Hz)
1,0
1,0
20
10
1998 x 1188 x 12,5 mm
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,61 0,51 0,59 0,56 0,50 0,48
αw = 0,55
0,56 0,63 0,79 0,76 0,69 0,68
αw = 0,75
0,53 0,62 0,81 0,76 0,66 0,58
αw = 0,70
0,61 0,54 0,59 0,56 0,51 0,53
αw = 0,55
0,74 0,66 0,75 0,74 0,69 0,61
αw = 0,75
0,74 0,70 0,74 0,73 0,68 0,66
αw = 0,75
0,50 0,51 0,56 0,57 0,54 0,53
αw = 0,55
Rapport KUL 5213
0,66 0,64 0,74 0,77 0,73 0,72
αw = 0,75
Rapport KUL 5199
0,65 0,64 0,73 0,75 0,70 0,63
αw = 0,75
Rapport KUL 5233
1)
estimation
2)
Rigitone 12/25
Rigitone 15/30
Rigitone 8-12/50
7,7
4,7
12
15
5,7
25
30
3,7
8
12
50
2000 x 1200 x 12,5 mm
2010 x 1200 x 12,5 mm
2000 x 1200 x 12,5 mm
12 mm
15 mm
8-12 mm
Modèle de perforation: en quinconce
non-peint
non-peint
Dn,c,w = 16 dB
Dn,c,w = 16 dB
Fréquence (Hz)
Dn,c,w = 16 dB
Fréquence (Hz)
1,0
0,8
0,6
0,4
0,2
250
500
1k
2k
4kHz
1,0
Fréquence (Hz)
1,0
0,0
125
non-peint
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,55 0,62 0,85 0,82 0,72 0,68
αw = 0,80
0,54 0,64 0,86 0,85 0,72 0,72
αw = 0,80
0,39 0,67 1,00 0,71 0,50 0,41
αw = 0,55 L, M
0,78 0,76 0,81 0,79 0,74 0,64
αw = 0,80
0,78 0,74 0,84 0,83 0,73 0,66
αw = 0,80
0,77 0,90 0,83 0,73 0,53 0,45
αw = 0,60 L, M
0,70 0,68 0,77 0,81 0,79 0,74
αw = 0,80
Rapport KUL 5214
0,73 0,71 0,81 0,86 0,76 0,76
αw = 0,80
Rapport KUL 5200
0,86 0,76 0,84 0,76 0,55 0,45
αw = 0,60 L, M
Rapport KUL 5215
1)
estimation
2)
21
Rigitone 12-20/66
Rigitone 8-15-20
10,7
20
20
8
8
15
12
2,7
15
66
20
1980 x 1188 x 12,5 mm
2000 x 1200 x 12,5 mm
1960 x 1200 x 12,5 mm
12-20 mm
8-15-20 mm
8-15-20 mm
Modèle de perforation: en quinconce
Modèle de perforation: aléatoire
non-peint
non-peint
non-peint
Dn,c,w = 16 dB
Dn,c,w = 16 dB
Dn,c,w = 16 dB
Fréquence (Hz)
Fréquence (Hz)
22
0,6
0,4
0,2
250
500
1k
2k
4kHz
1,0
0,8
0,0
125
Fréquence (Hz)
1,0
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,53 0,66 0,87 0,83 0,70 0,72
αw = 0,80
0,58 0,42 0,44 0,43 0,32 0,31
αw = 0,40
0,62 0,61 0,67 0,61 0,48 0,43
αw = 0,55 L
0,77 0,73 0,84 0,81 0,71 0,69
αw = 0,80
0,51 0,44 0,43 0,43 0,34 0,33
αw = 0,45
0,63 0,60 0,65 0,60 0,45 0,44
αw = 0,55 L
0,74 0,72 0,82 0,84 0,74 0,73
αw = 0,80
Rapport KUL 5201
0,46 0,39 0,44 0,44 0,36 0,34
αw = 0,45
Rapport KUL 5216
0,57 0,53 0,63 0,63 0,52 0,48
αw = 0,60
Rapport KUL 5191
1)
estimation
2)
Rigitone 12-20-35
Rigitone 8/18 Q
Rigitone 12/25 Q
20
35
12
8
3,2
18
4,7
12
25
2000 x 1200 x 12,5 mm
1998 x 1188 x 12,5 mm
2000 x 1200 x 12,5 mm
12-20-35 mm
8 mm
12 mm
non-peint
non-peint
non-peint
Dn,c,w = 16 dB
Dn,c,w = 16 dB
Dn,c,w = 16 dB
Fréquence (Hz)
Fréquence (Hz)
0,6
0,4
0,2
250
500
1k
2k
4kHz
1,0
0,8
0,0
125
Fréquence (Hz)
1,0
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,8
0,6
0,4
0,2
0,0
125
250
500
1k
2k
4kHz
0,43 0,74 0,92 0,57 0,38 0,32
αw = 0,45 L, M
0,52 0,66 0,85 0,85 0,78 0,80
αw = 0,85
0,49 0,69 0,89 0,91 0,81 0,77
αw = 0,85
0,81 0,86 0,75 0,59 0,41 0,34
αw = 0,45 L, M
0,78 0,74 0,83 0,82 0,80 0,80
αw = 0,85
0,75 0,73 0,84 0,86 0,81 0,77
αw = 0,85
0,83 0,72 0,75 0,63 0,43 0,37
αw = 0,50 L, M
Rapport KUL 5217
0,69 0,72 0,83 0,85 0,82 0,77
αw = 0,85
Rapport KUL 5202
0,69 0,68 0,83 0,88 0,88 0,83
αw = 0,90
Rapport KUL 5160
1)
estimation
2)
23
Rigitone
Généralité
AU PRÉALABLE
• Contrôlez si le type de plaque Rigitone livré est correct.
• Bonnes perforations, bon type de voile acoustique,
bonne couleur du voile acoustique, etc.
DISPOSITION DES PLAQUES
Déterminez la répartition des plaques:
• Sauf si spécifié autrement, centrez la partie perforée
dans le local.
• Pour la finition des bords du local, utilisez une plaque
Gyproc A (non-perforée).
•
•
•
•
•
•
PRÉPARATION DES PLAQUES
• Eliminez les ébarbures de carton
sur le côté visible des plaques à
l’aide de papier abrasif ou de
gaze abrasive.
• Traitez ensuite les bords
(plaque par plaque pour éviter
que les plaques ne restent
collées les unes aux autres)
avec un primaire neutre
(Produit de Prétraitement Gyproc ou Gyproc Easy Prim).
Montage
PLACEMENT ET ALIGNEMENT
• Les plaques Rigitone se fixent perpendiculairement à
une sous-structure Plagyp double, en respectant un
entre-axe de maximum 400 mm entre les profilés
porteurs (entre-axe de 300 mm en cas de pose parallèle).
• En cas de pose sur une sous-structure simple, il est exclu
d’utiliser la suspente PV60/120.
24
Pour les détails de montage spécifiques d’une sous-structure
PlaGyp, consultez aussi notre brochure technique "Systèmes
de plafonds".
Pour les détails de montage spécifiques d’un plafond perforé
avec des exigences en matière d’incendie, contactez notre
service technique via info [email protected]
•
•
Une sous-structure stable s'avère nécessaire pour le
montage de la première série de plaques. Un raccord
contre une butée fixe (bande de plaque non-perforée ou
profilé de soutien temporaire) facilitera l'alignement.
Alignez la première rangée de plaques à l'aide d'un
cordeau traceur ou d'un laser. Montez les plaques avec
le marquage imprimé toujours orienté du même côté.
Vissez les plaques en leur
centre, entre les 4 perforations,
avec des vis Rigitone de 30 mm.
Distance max. entre les vis:
250 mm.
Prévoyez toujours un joint
de dilatation dans les surfaces de plafond supérieures à
100 m² ou d’une longueur
supérieure à 15 m.
Les joints de dilatation
interrompront tant la
structure que les plaques.
Pour ces joints de dilatation,
utilisez des profilés Board
Stop (voir illustration 1.1)
En cas de pose verticale, veillez à ce que les perforations
ne soient pas à portée de main, mais bien à ± 2 m
au-dessus du niveau du sol fini. Cela évitera d’éventuelles
dégradations.
Evitez toujours la pose à hauteur du regard.
ORDRE DE POSE
Déterminez une ligne de
référence avec le laser et posez
systématiquement les plaques
Rigitone (voir illustration 1.2)
en tenant compte du plan de
pose de l’architecte.
Si vous ne disposez pas d’un
laser, utilisez une bande de
plaque de plâtre comme ligne
de référence.
• Une fois les plaques Rigitone
entières montées, remplissez
systématiquement les espaces
entre celles-ci et le mur avec
des bandes d’ajustement.
•
Illustration 1.1
Détail d’un joint de dilatation
Ligne de référence
2
1
4
3
Illustration 1.2
Ebauche de plan de pose
ALIGNEMENT DES PLAQUES
• Ne posez pas les plaques
l'une contre l'autre:
utilisez les écarteurs
Rigitone afin de les
positionner correctement
l'une par rapport à l'autre.
Vous créerez ainsi un joint
de 2,5 à 4 mm. Les joints
seront remplis avec Gyproc JointFiller Vario renforcé de
fibres.
• Contrôlez toujours visuellement l'alignement
(en fonction du type de perforation) perpendiculairement
et en diagonale = contrôle optique.
• Utilisez l’écarteur adapté au type de perforation.
Jointoiement des plaques
Une fois toutes les plaques Rigitone montées, remplissez
les joints entre les plaques avec du JointFiller VARIO
(consommation: 300 g/m²). Utilisez pour ce faire le kit pour
joints Rigitone Fix.
• Contrôlez si tous les bords coupés ont été prétraités.
• Remplissez abondamment les joints ( joints saturés).
Veillez à ce que le produit de jointoiement remplisse le
joint au moins sur toute sa profondeur.
• Procédez aussi à la finition des vis avec JointFiller VARIO
en vous aidant d'une petite spatule ou d'un couteau à
enduire.
• Lorsque le produit commence à durcir (prise), après
±40 minutes mais avant le durcissement complet de
JointFiller VARIO, éliminez consciencieusement la masse
de produit de jointoiement excédentaire à l’aide de la
spatule Rigitone Fix.
Une fois durci, vous bénéficierez d’un joint très résistant
doté d’une longue durée de vie.
• Lissez le joint a posteriori. Si nécessaire, procédez à la
finition des éventuelles imperfections avec ProMix Premium.
Conseils de peinture
• Après jointoiement, nous vous conseillons de traiter
•
•
•
toute la surface avec le Primaire de Peinture Gyproc.
Toujours peindre avec un rouleau à poils courts.
Utilisez de préférence de la peinture blanche ou dans
des tons pastel clairs.
Consultez aussi les instructions du fabricant de peinture
quant à la méthode à utiliser.
Réparation
d’éventuelles
dégradations
Posez la plaque endommagée
de manière ordinaire.
Eliminez les parties
non-adhérentes et prétraitez
la plaque.
Remplissez les parties
endommagées de la même
manière que les joints.
Réalisez à la main une
nouvelle perforation aux
dimensions souhaitées.
25
Rigitone
dimensions spéciales
Perforation 6/18, 8/18
Perforation 10/23
Dimensions des perforations: resp. 6 et 8 mm
Taux de perforation: resp. 8,7% et 15,5%
Taille du
module
en mm
504
522
540
558
576
594
612
630
648
666
684
702
720
738
756
774
792
810
828
846
864
882
900
918
936
954
972
990
1008
1026
1044
1062
1080
1098
1116
1134
1152
1170
1188 *
1206
1224
1242
1260
1278
1296
1314
1332
1350
1368
1386
26
Nombre de
rangées de
perforations
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
Taille du
module
en mm
1404
1422
1440
1458
1476
1494
1512
1530
1548
1566
1584
1602
1620
1638
1656
1674
1692
1710
1728
1746
1764
1782
1800
1818
1836
1854
1872
1890
1908
1926
1944
1962
1980
1998
2016
2034
2052
2070
2088
2106
2124
2142
2160
2178
2196
2214
2232
2250
2268
2286
* Largeur max. des plaques 1188 mm
Nombre de
rangées de
perforations
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
Dimensions des perforations: 10 mm
Taille du
module
en mm
2304
2322
2340
2358
2376
2394
2412
2430
2448
2466
2484
2502
2520
2538
2556
2574
2592
2610
2628
2646
2664
2682
2700
2718
2736
2754
2772
2790
2808
2826
2844
2862
2880
2898
2916
2934
2952
2970
2988
Nombre de
rangées de
perforations
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
Taille du Nombre de
module rangées de
en mm perforations
506
22
529
23
552
24
575
25
598
26
621
27
644
28
667
29
690
30
713
31
736
32
759
33
782
34
805
35
828
36
851
37
874
38
897
39
920
40
943
41
966
42
989
43
1012
44
1035
45
1058
46
1081
47
1104
48
1127
49
1150
50
1173
51
52
1196 *
1219
53
1242
54
1265
55
1288
56
1311
57
1334
58
1357
59
1380
60
1403
61
1426
62
1449
63
1472
64
1495
65
1518
66
1541
67
1564
68
1587
69
Taille du Nombre de
module rangées de
en mm perforations
1610
70
1633
71
1656
72
1679
73
1702
74
1725
75
1748
76
1771
77
1794
78
1817
79
1840
80
1863
81
1886
82
1909
83
1932
84
1955
85
1978
86
2001
87
2024
88
2047
89
2070
90
2093
91
2116
92
2139
93
2162
94
2185
95
2208
96
2231
97
2254
98
2277
99
2300
100
2323
101
2346
102
2369
103
2392
104
2415
105
2438
106
2461
107
2484
108
2507
109
2530
110
2553
111
2576
112
2599
113
2622
114
2645
115
2668
116
2691
117
Taille du Nombre de
module rangées de
en mm perforations
2714
118
2737
119
2760
120
2783
121
2806
122
2829
123
2852
124
2875
125
2898
126
2921
127
2944
128
2967
129
2990
130
Perforation 15/30
Taille du Nombre de
module rangées de
en mm perforations
510
17
540
18
570
19
600
20
630
21
660
22
690
23
720
24
750
25
780
26
810
27
840
28
870
29
900
30
930
31
960
32
990
33
1020
34
1050
35
1080
36
1110
37
1140
38
1170
39
40
1200 *
1230
41
1260
42
1290
43
1320
44
1350
45
1380
46
1410
47
1440
48
1470
49
1500
50
1530
51
1560
52
1590
53
1620
54
1650
55
1680
56
1710
57
1740
58
1770
59
1800
60
1830
61
1860
62
1890
63
Taille du Nombre de
module rangées de
en mm perforations
1920
64
1950
65
1980
66
2010
67
2040
68
2070
69
2100
70
2130
71
2160
72
2190
73
2220
74
2250
75
2280
76
2310
77
2340
78
2370
79
2400
80
2430
81
2460
82
2490
83
2520
84
2550
85
2580
86
2610
87
2640
88
2670
89
2700
90
2730
91
2760
92
2790
93
2820
94
2850
95
2880
96
2910
97
2940
98
2970
99
3000
100
Perforation 12/25
Taille du Nombre de Taille du Nombre de
module rangées de
module rangées de
en mm perforations en mm perforations
500
20
1800
72
525
21
1825
73
550
22
1850
74
575
23
1875
75
600
24
1900
76
625
25
1925
77
650
26
1950
78
675
27
1975
79
700
28
2000
80
725
29
2025
81
750
30
2050
82
775
31
2075
83
800
32
2100
84
825
33
2125
85
850
34
2150
86
875
35
2175
87
900
36
2200
88
925
37
2225
89
950
38
2250
90
975
39
2275
91
1000
40
2300
92
1025
41
2325
93
1050
42
2350
94
1075
43
2375
95
1100
44
2400
96
1125
45
2425
97
1150
46
2450
98
1175
47
2475
99
48
2500
100
1200 *
1225
49
2525
101
1250
50
2550
102
1275
51
2575
103
1300
52
2600
104
1325
53
2625
105
1350
54
2650
106
1375
55
2675
107
1400
56
2700
108
1425
57
2725
109
1450
58
2750
110
1475
59
2775
111
1500
60
2800
112
1525
61
2825
113
1550
62
2850
114
1575
63
2875
115
1600
64
2900
116
1625
65
2925
117
1650
66
2950
118
1675
67
2975
119
1700
68
3000
120
1725
69
1750
70
1775
71
Perforation 12-20/66
Dimensions des perforations: 12 mm et 20 mm
Taille du Nombre de
module rangées de
en mm perforations
462
7
528
8
594
9
660
10
726
11
792
12
858
13
924
14
990
15
1056
16
1122
17
18
1188 *
1254
19
1320
20
1386
21
1452
22
1518
23
1584
24
1650
25
1716
26
Taille du Nombre de
module rangées de
en mm perforations
1782
27
1848
28
1914
29
1980
30
2046
31
2112
32
2178
33
2244
34
2310
35
2376
36
2442
37
2508
38
2574
39
2640
40
2706
41
2772
42
2838
43
2904
44
2970
45
Perforation 12-20-35
Dimensions des perforations: 12, 20 et 35 mm
Uniquement disponible en dimensions standard:
•largeur 1200 mm
•longueur 2000 mm
Perforation 8-15-20
•largeur 1200 mm
•longueur 2000 mm
Perforation 8-15-20 Super
•largeur 1200 mm
•longueur 1960 mm
27
Perforation 8-12/50
Dimensions des perforations: 8 mm et 12 mm
Taille du Nombre de
module rangées de
en mm perforations
500
10
550
11
600
12
650
13
700
14
750
15
800
16
850
17
900
18
950
19
1000
20
1050
21
1100
22
1150
23
24
1200 *
1250
25
1300
26
1350
27
1400
28
1450
29
1500
30
1550
31
1600
32
1650
33
1700
34
1750
35
28
Taille du Nombre de
module rangées de
en mm perforations
1800
36
1850
37
1900
38
1950
39
2000
40
2050
41
2100
42
2150
43
2200
44
2250
45
2300
46
2350
47
2400
48
2450
49
2500
50
2550
51
2600
52
2650
53
2700
54
2750
55
2800
56
2850
57
2900
58
2950
59
3000
60
Perforation 8/18 Q
Dimensions des perforations: 8 x 8 mm
Taille du Nombre de
module rangées de
en mm perforations
504
28
522
29
540
30
558
31
576
32
594
33
612
34
630
35
648
36
666
37
684
38
702
39
720
40
738
41
756
42
774
43
792
44
810
45
828
46
846
47
864
48
882
49
900
50
918
51
936
52
954
53
972
54
990
55
1008
56
1026
57
1044
58
1062
59
1080
60
1098
61
1116
62
1134
63
1152
64
1170
65
66
1188 *
1206
67
1224
68
1242
69
1260
70
1278
71
1296
72
1314
73
1332
74
1350
75
1368
76
1386
77
Taille du Nombre de
module rangées de
en mm perforations
1404
78
1422
79
1440
80
1458
81
1476
82
1494
83
1512
84
1530
85
1548
86
1566
87
1584
88
1602
89
1620
90
1638
91
1656
92
1674
93
1692
94
1710
95
1728
96
1746
97
1764
98
1782
99
1800
100
1818
101
1836
102
1854
103
1872
104
1890
105
1908
106
1926
107
1944
108
1962
109
1980
110
1998
111
2016
112
2034
113
2052
114
2070
115
2088
116
2106
117
2124
118
2142
119
2160
120
2178
121
2196
122
2214
123
2232
124
2250
125
2268
126
2286
127
Taille du Nombre de
module rangées de
en mm perforations
2304
128
2322
129
2340
130
2358
131
2376
132
2394
133
2412
134
2430
135
2448
136
2466
137
2484
138
2502
139
2520
140
2538
141
2556
142
2574
143
2592
144
2610
145
2628
146
2646
147
2664
148
2682
149
2700
150
2718
151
2736
152
2754
153
2772
154
2790
155
2808
156
2826
157
2844
158
2862
159
2880
160
2898
161
2916
162
2934
163
2952
164
2970
165
2988
166
Perforation 12/25 Q
Dimensions des perforations: 12 x 12 mm
Taille du Nombre de
module rangées de
en mm perforations
500
20
525
21
550
22
575
23
600
24
625
25
650
26
675
27
700
28
725
29
750
30
775
31
800
32
825
33
850
34
875
35
900
36
925
37
950
38
975
39
1000
40
1025
41
1050
42
1075
43
1100
44
1125
45
1150
46
1175
47
48
1200 *
1225
49
1250
50
1275
51
1300
52
1325
53
1350
54
1375
55
1400
56
1425
57
1450
58
1475
59
1500
60
1525
61
1550
62
1575
63
1600
64
Taille du Nombre de
module rangées de
en mm perforations
1625
65
1650
66
1675
67
1700
68
1725
69
1750
70
1775
71
1800
72
1825
73
1850
74
1875
75
1900
76
1925
77
1950
78
1975
79
2000
80
2025
81
2050
82
2075
83
2100
84
2125
85
2150
86
2175
87
2200
88
2225
89
2250
90
2275
91
2300
92
2325
93
2350
94
2375
95
2400
96
2425
97
2450
98
2475
99
2500
100
2525
101
2550
102
2575
103
2600
104
2625
105
2650
106
2675
107
2700
108
2725
109
Taille du Nombre de
module rangées de
en mm perforations
2750
110
2775
111
2800
112
2825
113
2850
114
2875
115
2900
116
2925
117
2950
118
2975
119
3000
120
29
30
données d’absorption acoustique
Maîtrise du temps de réverbération à l’aide
de plaques Gyptone ou Rigitone
Les plaques Gyptone BIG ACTIV air ou Rigitone permettent
de corriger simplement le temps de réverbération d’environ
0,7 seconde. Le choix du type, du nombre, du taux de
perforation de ces plaques perforées et de l’isolation
éventuelle sera déterminé en fonction du type de local dans
lequel le temps de réverbération devra être corrigé.
Besoin d’un calcul indicatif du temps de réverbération?
Contactez notre service technique via
[email protected]
Vu que nous effectuons les calculs sur base des informations
fournies par vos soins, la différence au niveau des résultats
entre les calculs et le temps de réverbération auquel l’on
peut effectivement s’attendre dans la pratique sera très
limitée. De petites différences peuvent toutefois survenir en
raison des locaux, des ouvertures dans les murs et sols, de
l’aménagement intérieur, de l’absence de données précises,
etc.
Si vous souhaitez être sûr du temps de réverbération
effectif, il sera conseillé de faire tester celui-ci dans la
pratique par un conseiller en acoustique. Consultez à cet
effet le site de l’Association Belge des Acousticiens via
http://www.abav.be
Temps de réverbération de référence selon
NBN S01-400-2 (2012)
"Critères acoustiques pour les bâtiments scolaires"
Type de local
SALLES DE COURS
Ecole maternelle
• espaces de jeu
• locaux silencieux
Classes de cours paysagères
ENSEIGNEMENT SPÉCIFIQUE
Musique
• classes pour cours de musique
• petits locaux d’exercice
• locaux pour jouer ensemble
• salles de concert
• locaux d’enregistrement
Sciences
• labos de science
Arts de la scène
• locaux artistiques
• studios de danse
• studios de présentation
ESPACES SILENCIEUX
Studios
• étude individuelle, classes de
remédiation, préparation des
cours
Bibliothèques
• zones d’étude
• espaces de recherches
LOCAUX DE RÉUNION
Salles polyvalentes
• théâtre, gym, présentations,
assemblées, musique
occasionnelle
• locaux audiovisuels et de
vidéoconférence
• espaces pour interviews ou
consultations médicales
Réfectoires
ESPACES DE CIRCULATION
• espaces de rencontre
LOCAUX ANNEXES
• cuisines
• bureaux, salles des professeurs,
salles de réunion
• espaces sanitaires
• locaux techniques
• vestiaires
• locaux imprimantes/copieurs
Temps de réverbération de
référence T0 (s)
0,6
0,6
0,8
1,0
0,8
0,9
1,3
0,8
0,8
0,8
1,2
1,0
0,8
1,0
1,0
1,0
0,8
0,8
1,0
1,0
1,5
1,0
1,5
0,8
1,5
1,0
31
Données d’absorption acoustique
Coefficient d’absorption
(selon EN ISO 11654)
Taux de Isolation laine Hauteur
Hauteur
Hauteur
Rapport
perforation
de verre
du plénum du plénum du plénum acoustique
%
Sonebel
60 mm
200 mm
400 mm
(mm)
Gyptone BIG Line 5
Gyptone BIG Line 6
32
17,4
13,0
19,4
16,0
10,0
18,0
20,2
10,0
6,0
15,0
0
0,65
0,65
0,65
25
0,70
0,70
0,65
50
0,65
0,65
0,70
0
0,55
0,50 L
0,55
25
0,55
0,55 L
0,60
50
0,55 L
0,55 L
0,60
0
0,70
0,70
0,70
25
0,80
0,80
0,80
50
0,85
0,80
0,80
0
0,65
0,65
0,65
25
0,75
0,70
0,75
50
0,70
0,70
0,75
0
0,55
0,50
0,55
25
0,55
0,55
0,55
50
0,55
0,50
0,55
0
0,65
0,70
0,65
25
0,75
0,75
0,75
50
0,75
0,75
0,75
0
0,70
0,75
0,70
25
0,80
0,80
0,75
50
0,80
0,75
0,80
0
0,50
0,45 L
0,50 L
25
0,55 L
0,50 L
0,55
50
0,55 L
0,50 L
0,55
0
0,35
0,35
0,35
25
0,35
0,35
0,40
50
0,35
0,35
0,40
0
0,60
0,60
0,60
25
0,65
0,65
0,65
50
0,65
0,65
0,65
Les coefficients d’absorption sont scindés par fréquence.
Les rapports acoustiques détaillés sont disponibles auprès du service technique.
5211
5151
5153
5154
5155
5212
5156
5157
5158
-
Coefficient d’absorption
(selon EN ISO 11654)
Taux de
IIsolation
Hauteur
Hauteur
Hauteur
Rapport
perforation laine de verre du plénum du plénum du plénum acoustique
%
Sonebel
60 mm
200 mm
400 mm
(mm)
Rigitone 6/18
Rigitone 8/18
Rigitone 10/23
Rigitone 12/25
v
Rigitone 15/30
Rigitone 8-12/50
8,7
15,5
14,8
18,1
19,6
13,1
0
0,60
0,55
0,55
25
0,60
0,55
0,60
50
0,55
0,55
0,55
0
0,70
0,65 L
0,65 L
25
0,75
0,75
0,75
50
0,75
0,75
0,75
0
0,65
0,65
0,65
25
0,75
0,75
0,80
50
0,70
0,75
0,75
0
0,65
0,70
0,65 L
25
0,75
0,75
0,80
50
0,80
0,80
0,80
0
0,65
0,65 L
0,65 L
25
0,75
0,80
0,80
50
0,80
0,80
0,80
0
0,40
0,40 L
0,40 L
25
50
Rigitone 12-20/66
Rigitone 8-15-20
Rigitone 12-20-35
Rigitone 8/18 Q
Rigitone 12/25 Q
19,6
6,0
10,0
11,0
19,8
23,0
0,55 M 0,55 L, M
0,55 L
5213
5199
5233
5214
5200
5215
0,55 L, M 0,60 L, M 0,60 L, M
0
0,65
0,60 L, M
0,65 L
25
0,75
0,75
0,80
50
0,80
0,80
0,80
0
0,40
0,40 L
0,40 L
25
0,40 L
0,40 L
0,40
50
0,40
0,45
0,45
0
0,50
0,50 L
0,50 L
25
0,55 L
0,55 L
0,55
50
0,55 L
0,55 L
0,60
0
0,35 M
0,30 L
0,35 L
25
0,40 L, M 0,45 L, M
0,45 L
50
0,45 L, M 0,45 L, M 0,50 L, M
0
0,70
0,70
0,70 L
25
0,80
0,80
0,80
50
0,85
0,85
0,85
0
0,70
0,70
0,70
25
0,80
0,85
0,85
50
0,85
0,85
0,90
Les coefficients d’absorption sont scindés par fréquence.
Les rapports acoustiques détaillés sont disponibles auprès du service technique.
5201
5216
5159
5217
5202
5160
33
34
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
ProLock
trappes de visite pour plafonds perforés
Trappes de visite pour plafonds perforés
À côté de notre gamme standard Prolock sont également
disponibles des trappes de visite destinées aux systèmes de
plafonds perforés.
Les trappes pour ce type d’application sont livrées
sans plaque de plâtre incorporée. Le type et modèle de
perforation détermineront les dimensions exactes de la
trappe.
Les trappes de visite à encastrer dans les plafonds perforés
présentent la même structure que les trappes de plafond
ProLock Steel, le dos de la partie amovible étant réalisé
totalement en métal, facilitant ainsi le vissage de la pièce
de plaque perforée à encastrer.
Vous trouverez davantage d’informations dans la
brochure "ProLock"
13
14
Remplissez les joints autour du cadre fixe et du cadre
amovible avec JointFiller VARIO.
15
Laissez le reboucheur durcir et éliminez l’excédent de
produit.
16
17
Après durcissement du JointFiller VARIO, montez la partie
amovible dans le cadre fixe.
18
Prétraitez avec du Primaire de Peinture Gyproc puis peignez
la trappe de visite ProLock.
Instructions de montage
1
Renforcez la structure avec des profilés complémentaires
(PlaGyp PC 60/27 et/ou PlaGyp PU 27/48) à l’endroit
destiné à recevoir la trappe
ProLo
ck A
2
ProLo
ck S
teel
Montez les plaques perforées.
3
4
ProLo
ck S
teel
Plafo
Tracez et découpez l’ouverture correspondant aux
dimensions du cadre de la trappe.
5
6
Pro
Paro Lock Ste
is de
e
Gain l
es
7
Retirez la partie de plaque découpée et conservez-la
soigneusement. Appliquez le cadre et contrôlez s'il est
d'équerre.
8
Fixez le cadre à l’aide de vis Gyproc TT.
9
10
11
12
Marquez, découpez et positionnez la partie de plaque dans
l’élément pivotant amovible de la trappe.
ProL
ock
Trap
p
e
s de
pou
ProLo
ck S
teel
90°
r pla
v
fond isite
s et
clois
ons
Gyp
roc
35
nd
lu S
Clois
t
on
Gamme de produits
Bords 4xABA
Taux de perforation
Gyptone BIG Line 5
Gyptone BIG Line 6
2700 x 900 x 12,5 mm
2400 x 1200 x 12,5 mm
17,4%
13,0%
14,0%
Bords 4xABA
Taux de perforation
2400 x 1200 x 12,5 mm
2400 x 1200 x 12,5 mm
2400 x 1200 x 12,5 mm
19,4%
16,0%
10,0%
2700 x 900 x 12,5 mm
2400 x 1200 x 12,5 mm
2400 x 1200 x 12,5 mm
2400 x 1200 x 12,5 mm
18,0%
20,2%
10,0%
6,0%
Bords 4xABA
2400 x 1200 x 12,5 mm
Taux de perforation
36
15,0%
Pour découvrir nos nouveautés les plus récentes, consultez notre site Internet www.gyproc.be
Rigitone
Bords GBC
Taux de perforation
Rigitone 6/18
Rigitone 8/18
Rigitone 10/23
1998 x 1188 x 12,5 mm
1998 x 1188 x 12,5 mm
2001 x 1196 x 12,5 mm
8,7%
15,5%
14,8%
Rigitone 12/25
Rigitone 15/30
Rigitone 8-12/50
Rigitone 12-20/66
2000 x 1200 x 12,5 mm
2010 x 1200 x 12,5 mm
2000 x 1200 x 12,5 mm
1980 x 1188 x 12,5 mm
18,1%
19,6%
13,1%
19,6%
Bords GBC
Taux de perforation
Rigitone 8-15-20
Rigitone 12-20-35
2000 x 1200 x 12,5 mm
1960 x 1200 x 12,5 mm
2000 x 1200 x 12,5 mm
6,0%
10,0%
11,0%
Bords GBC
Taux de perforation
Rigitone 8/18 Q
Rigitone 12/25 Q
1998 x 1188 x 12,5 mm
2000 x 1200 x 12,5 mm
19,8%
23,0%
37
38
Digytone
désormais disponible
dans l'App Store
La source d'inspiration ultime!
Démarrez et profitez de cette expérience interactive qui vous aide à
choisir correctement les plafonds et cloisons acoustiques. Les plafonds
et cloisons acoustiques Gyptone contribuent à l'aspect esthétique et
acoustique, ainsi qu'à un climat intérieur plus sain dans les écoles,
hôpitaux, magasins, bureaux, hôtels et résidences.
Cette appli Gyproc Digytone aide l'architecte, l'entrepreneur, le maître
de l'ouvrage et l'investisseur à s'y retrouver dans le monde des
plafonds perforés et propose:
• des projets de référence inspirateurs et des illustrations en
provenance du monde entier
• des brochures avec les performances acoustiques à télécharger en pdf
• une présentation de la nouvelle technologie ACTIV air, une
innovation exclusive signée Gyproc qui absorbe jusqu'à 70% des
composés organiques volatils (COV) présents dans l'air intérieur et
les neutralise
• les dernières nouvelles de Gyproc...
• les coordonnées de contact de vos conseillers en projets et
produits Gyproc
Les avantages
• Accès direct à la galerie de projets répertoriés par segment de
marché, produit, solution et modèles de perforation
• Un dossier pour enregistrer vos projets et solutions favoris
39
Gyproc® est la marque de Saint-Gobain Construction Products Belgium, qui fait partie du
Saint-Gobain group, leader mondial en matériaux de construction. En Belgique, Gyproc® est
leader du marché en plaques de plâtre et en systèmes de cloisons et plafonds.
Gyproc® est aussi fournisseur éminent de plâtres avec la marque Plâtres Lambert®.
La position de leader du marché est maintenue par:
•
•
•
•
•
des investissements constants;
l'avance en matière de know-how;
les innovations permanentes;
des lignes de production state-of-the-art;
la stabilité d'un acteur mondial.
Ceci nous permet de continuer à vous garantir
des produits de qualité supérieure.
Gyproc vous propose des solutions et systèmes à base
de plâtre, la gamme la plus complète et la plus équilibrée
sur le marché.
•
•
•
Plaques de plâtre
Systèmes:
• Cloisons
• Revêtements muraux
• Plafonds
• Chapes sèches
Accessoires.
En outre, Gyproc répond également à la problématique actuelle en matière de confort en proposant des solutions ayant
trait à la résistance au feu, à l'acoustique, à l'isolation et à la rénovation.
SAINT-GOBAIN CONSTRUCTION PRODUCTS BELGIUM nv/sa
Sint-Jansweg 9
Haven 1602
B-9130 Kallo
Tél.: +32 (0)3 360 22 11
Fax: +32 (0)3 360 23 80
[email protected]
326 BF 05.03/4/1 13.10
www.gyproc.be

Gyptone et Rigitone

Transcription

Documents pareils

SUPAFIL Timber Frame

Visite contée de la Filature - Découverte pédagogique du patrimoine

Visite de la Filature de Belvès Du CP au Lycée

Produit TETTO Combi Alu/MF/Polymère

Gammes décoratives et acoustiques (plâtre) Plafond Delta

Plaid en feutre

Kit Plaid - Laines.be

Visite de la Filature de Belvès

Que faire chez nous

PK590 I KABAN
