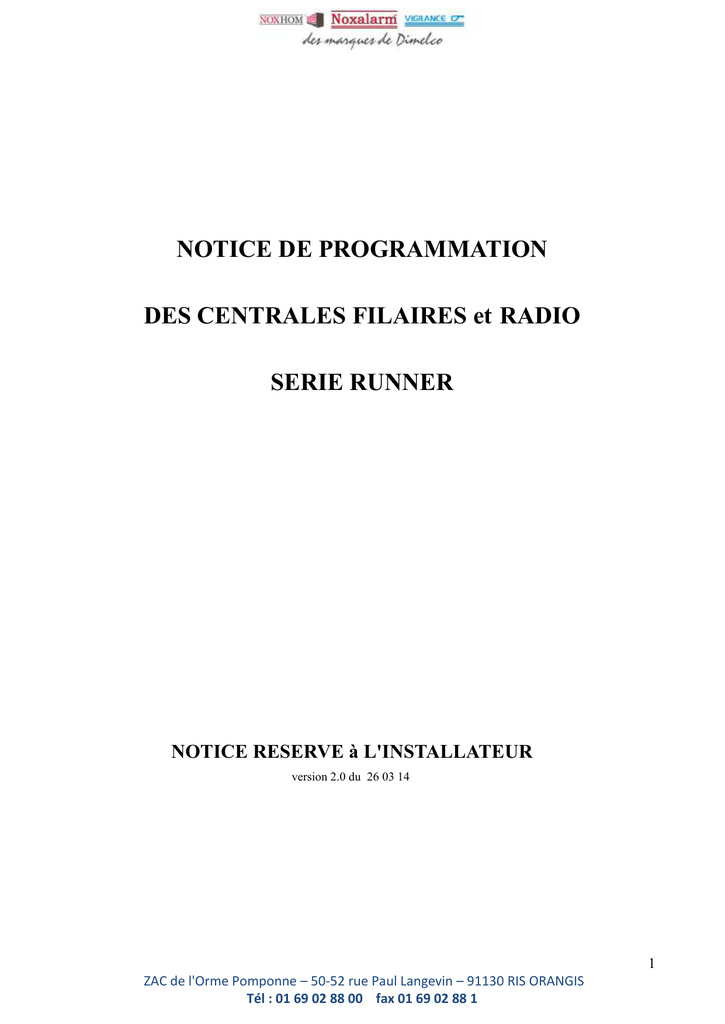

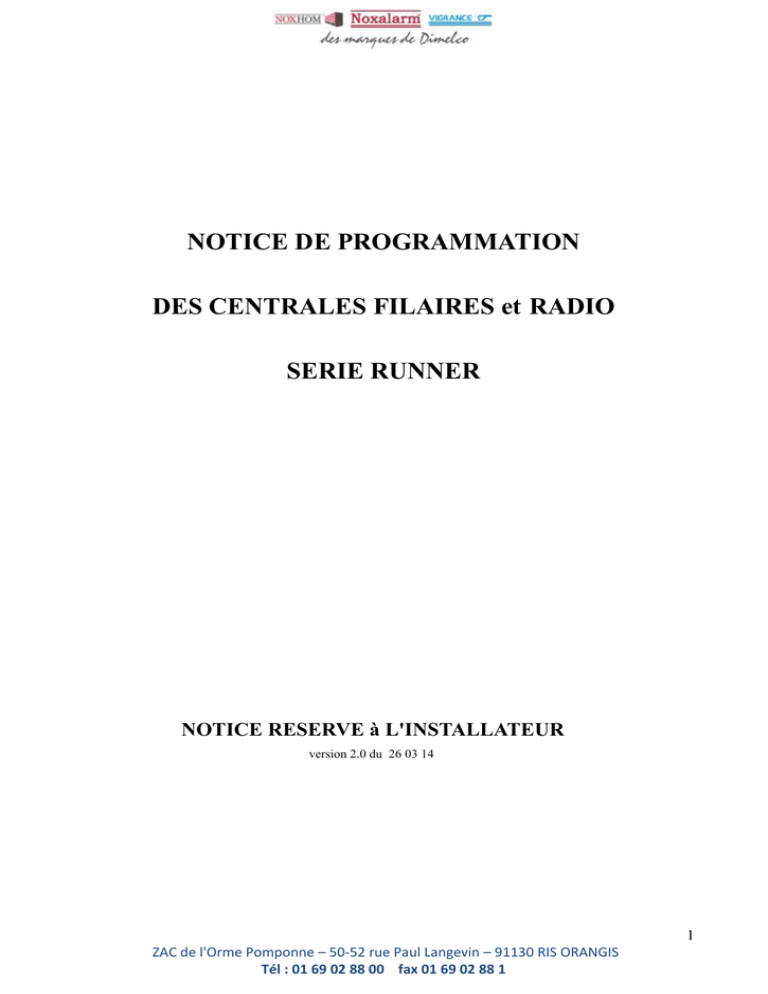

NOTICE DE PROGRAMMATION
DES CENTRALES FILAIRES et RADIO
SERIE RUNNER
NOTICE RESERVE à L'INSTALLATEUR
version 2.0 du 26 03 14
1
ZAC de l'Orme Pomponne – 50-52 rue Paul Langevin – 91130 RIS ORANGIS
Tél : 01 69 02 88 00 fax 01 69 02 88 1
COMMENT UTILISER CETTE NOTICE TECHNIQUE
Ceci est conçu comme un guide rapide pour trouver un programme adresse et en entrant les
paramètres rapidement .La notice suivante est une version abrégée de tous les guides décrivant
l’adressage des centrales.
Cette notice est conçue comme un guide rapide pour vous permettre de trouver une adresse de
programmation et entrer vos paramètres rapidement.
A chaque chapitre vous trouverez une adresse principale ( par exemple , P1E ) suivi d'une adresse
secondaire ( par exemple P1E 1E )
Vous devez d'abord entrer le nombre de l'adresse principale , puis le nombre de l'adresse secondaire
et ensuite définir les paramètres réels selon vos besoins.
La programmation des adresses est donnée par ordre numérique rendant la recherche facile.
■ POUR AFFICHER LES PARAMETRES DE PROGRAMMATION
1) Appuyer sur la touche programmation PROGRAM
2) Entrer l'adresse selon les tableaux ci-dessous
3) Appuyer sur la touche ENTER pour valider
Les paramètres de programmation sont affichés comme suit :
Exemple , 1 - - 4 5 6 – 8
■ POUR MODIFIER LES VALEURS PAR DEFAUT DES PARAMETRES
1)Appuyer sur la touche PROGAM
2)Entrer l'adresse selon les tableaux ci-dessous
4) Entrer la donnée ou le chiffre pour modifier le paramètre
Colonne
Description
Adresse
Adresse de programmation
Def
Paramètre par défaut √ = on
Nouveau
Paramètre de configuration ( utiliser un crayon )
Opt
Nombre de paramètre
Seq
Numéro de séquence
√
Par défaut sur tous les paramètres
√‫٭‬
Par défaut PAS sur l'ensemble des paramètres
2
Tél : 01 69 02 88 00 fax 01 69 02 88 1
GUIDE DE DEMARRAGE RAPIDE DES SERIES
RUNNER
Les paramètres par défaut de cette centrale ont été choisi pour permettre au système d'être
opérationnel rapidement avec un minimum de programmation.
Pour cette raison, il y a seulement quelques adresses de programmation a modifier pour obtenir un
fonctionnement optimal.
Pour aller le plus rapidement possible, nous avons résumé ci- dessous pour vous les adresses le plus
couramment utilisées.
Au cas ou , vous pouvez toujours revenir aux paramètres usines par défaut.Voir adresse P200E page
■ PROGRAMMATION DE LA CENTRALE
ETAPE 1: PROGRAMMATION DU CLAVIER
les instructions détaillées se trouvent dans le guide d'installation et de programmation
◘ Les claviers reliés a la centrale doivent avoir une adresse unique
◘ Définir la langue ( choisir le langage parmi ceux disponible )
◘ Modifier la zone par défaut , le secteur , les noms d'utilisateur et les sorties , si necessaire
ETAPE2: PROGRAMMATION DES CODES UTILISATEURS
De 1 à 100 codes utilisateurs
Adresse
Description
P1E 1E à 100E
Définir le code utilisateur.
Pour le code 1 l'adresse = P1E -1E (code usine par defaut 1234 )
cela signifie que l'utilisateur 1 obtient automatiquement le code 1234
Pour le code 2 l'adresse = P1E -2E
Pour le code 100 l'adresse = P1E - 100E
ETAPE 3: PROGRAMMATION DE L'HEURE
Adresse
P26E
Description
Définir la date et l'heure
3
Tél : 01 69 02 88 00 fax 01 69 02 88 1
ETAPE 4: PROGRAMMATION DES ZONES
La centrale utilise deux types de zones , cablé ou sans fil
■Programmation des zones câblées
Seq
1
Adresse
P122E 1Eà 16E
Remarque/ Exemple
Définir les zones comme active
Afficher le chiffre 1 = zone active
2
P121E 1Eà 16E
Attribuer la zone au secteur
3
P125E 1Eà 8E
Définir le type de zone ( câblé, NC , EOL , ZONE DOUBLE)
■Programmation des zones sans fil
Seq
Adresse
Remarque/ Exemple
1
P122E 1Eà 16E
Définir les zones comme active
Afficher le chiffre 1 = zone active
2
P121E 1Eà 16E
Attribuer la zone au secteur
3
P122E
Définir le type de zone
Zone radio = Afficher l'option n ° 5
4
P127E
Définir le type de détecteur de la zone radio
5
P164E
Apprentissage du détecteur , pour une explication détaillée voir
la section apprentissage zone radio
ETAPE 5: PROGRAMMATION DES NUMEROS DE TELEPHONE
Seq
Adresse
Remarque/ Exemple
1
P175E
1E
Par défaut le transmetteur est activé
Pour désactiver le transmetteur enlever le chiffre 1
2
P175E
3E
Définir le nombre de sonnerie
Au cas ou le numero appelé est un répondeur
3
P181E
1Eà 8E
Programmation des numéros téléphone
4
P182E
1Eà 8E
Définir le mode de présentation
5
P62E
1E à 2 E
Si protocole CID utilisé , programmer le n° compte client
4
Tél : 01 69 02 88 00 fax 01 69 02 88 1
ETAPE 6: ATTRIBUTION DES CLAVIERS AUX SECTEURS
Adresse
Description
P71E 1Eà8E
Attribuer le clavier aux bons secteurs
ETAPE 7 : PROGRAMMATION DES TELECOMMANDES
Seq
Adresse
Remarque/ Exemple
1
P2E 21E à100E
Définir l'utilisateur comme utilisateur radio
Afficher le 1 pour télécommandes CROW
2
P18E 21E à 100E
Apprentissage des boutons télécommande
3
P7E 21E à 100E
Définir le type d'utilisateur radio
Afficher le 1 pour télécommandes CROW
4
P3E 21E à 100E
Attribuer le bouton télécommande au secteur
5
P4E 21E à 100E
Définir les options de l'utilisateur
6
P8E 21E à 100E
Définir les options des boutons de la télécommande
ETAPE 8 : PROGRAMMATION LECTEUR DE PROXIMITE
Seq
Adresse
Remarque / Exemple
Activer la centrale avant d'apprendre le lecteur
1
P99E
1Eà8E
2
P2E
1Eà100E
3
P21E 1Eà100E
Apprentissage badge
4
P3E
1Eà100E
Sélectionner le secteur pour le badge
5
P4E
1E à 100E
Définir les options accès utilisateur
Sélectionner un utilisateur comme utilisateur badge
5
Tél : 01 69 02 88 00 fax 01 69 02 88 1
ETAPE 9 : PROGRAMMATION TEMPO ENTREE EN TOTAL
( ARMED )
Adresse
Description
P144E 1Eà16E
Réglage de la tempo entrée des zones 1 à 16.Valeur de 0 à 9999 secondes
Si valeur = à 0 pas de tempo d'entrée
ETAPE 10 : PROGRAMMATION TEMPO ENTREE EN PARTIEL
( STAY )
Adresse
Description
P145E 1Eà16E
Réglage de la tempo entrée en mode partiel des zones 1 à 16.
Valeur de 0 à 9999 secondes
Si valeur = à 0 pas de tempo d'entrée partiel
ETAPE 11 : PROGRAMMATION TEMPO SORTIE TOTAL
( ARMED )
Adresse
Description
P 60E
1E
Programmation de la tempo sortie SECTEUR A
Si valeur = à 0 pas de tempo de sortie
P60E
1E
Programmation de la tempo sortie SECTEUR B
ETAPE 12 : PROGRAMMATION TEMPO SORTIE EN PARTIEL
( STAY )
Adresse
Description
P 61E
1E
Programmation de la tempo sortie SECTEUR A mode partiel
P61E
1E
Programmation de la tempo sortie SECTEUR B mode partiel
6
Tél : 01 69 02 88 00 fax 01 69 02 88 1
TABLEAUX DE PROGRAMMATION RAPIDE
UTILISATEURS......................................................................... P 8
TABLEAUX DIVERS & REGLAGE de L'HEURE...............P 12
SORTIES.....................................................................................P 14
SECTEURS.................................................................................P 16
CLAVIERS..................................................................................P 19
CLE / TELECOMMANDES.....................................................P 27
ZONES................................................................................….…P 28
TEMPO ENTREES....................................................................P 33
PLAGE HORAIRE....................................................................P 36
TRANSMETTEUR....................................................................P 37
DIAGNOSTIC CENTRALE & OPTION PAR DEFAUT......P 44
7
Tél : 01 69 02 88 00 fax 01 69 02 88 1
UTILISATEURS
Adresse
Description
Def
P1E
1E à 100E
PROGRAMMATION DES CODES UTILISATEURS
√*
Nouveau
Les codes peuvent être de 1à 3 chiffres soit
de 1 à 6 chiffres selon configuration
Les 100 entrées codes utilisateurs peuvent être de type différents, code
clavier, tcde , badge. Ne pas dépasser les cent entrées. Voir aussi TYPE
UTILISATEURS
Utilisateur 1 = 1234
P2E
1E à 100E
P3E
1E à 100E
P4E
1E à 100E
TYPE UTILISATEURS
Code/Tcde/Badge/ Badge porte clé
Valeur par défaut utilisateur 1-20 = 0
0 Utilisateurs Clavier ( Code )
√
1
Utilisateurs Télécommandes( utilisateurs 21 à 100 )
√
2
Utilisateurs Carte / Badge
√
3
Utilisateurs Carte / Badge + Code
4
Utilisateurs Carte / badge ou Utilisateurs code
ATTRIBUTION DES CODES UTILISATEURS AUX SECTEURS
Utilisateur 1 à 100 = 1 (secteur A )
1
Assigné au SECTEUR A
2
Assigné au SECTEUR B
√
FONCTIONS DES CODES UTILISATEURS
Utilisateur 1 à 20
Utilisateur 21, 26, 31, 36
Utilisateur 41 à 100
1 Code peut armer secteur
= 1, 3, 4
=1
= 3, 4
=2
= retard panique ( voir prog P8E )
= aucune ( non utilisée )
= 1, 3, 4
√*
2
Code peut armer le mode partiel
√*
3
Code peut désarmer secteur
√*
4
Code peut désarmer le mode partiel
√*
5
Code gardien
6
Code mode passe partout
7
Code de renvoi d'appel
8
Utilisateur peut consulter mémoire évènements
8
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P5E
1Eà100E
P7E
21E à 100E
P8E
21E à100E
FONCTIONS DES CODES UTILISATEURS
Valeur par défaut pour utilisateur 1 = 2,3,4,5,6,7,8
Valeur par défaut pour utilisateur 2à 100 = 1
1 Utilisateur peut changer son code (par défaut util 2 à 100)
√
2
Utilisateur peut changer tous les codes
√*
3
Utilisateur permet accès installateur/ Edite les codes
√*
4
Utilisateur peut changer les numéros de téléphone
√*
5
Utilisateur peut changer l'heure
√*
6
Utilisateur peut changer les codes DTMF
√*
7
Utilisateur peut apprendre appareils radio
√*
8
Utilisateur peut forcer un téléchargement
√*
TYPE TELECOMMANDES
Boutons de 21 à 100 ; Par défaut =1
0 Type télécommande générique
1
Télécommande CROW FREELINK
2
Télécommande NESS
√
OPTION TELECOMMANDES
Bouton 21, 26 , 31, 36 = Aucune
Bouton 22, 27, 32, 37 = 1
Bouton 23, 28, 33, 38 = Aucune
Bouton 24, 29, 34, 39 = 3
Bouton 25, 30, 35, 40 = Aucune
Bouton 41 à 100 = 1
1
Désarmement
2
Alarme panique immédiate
3
Alarme panique retardée ( 1.5 Sec)
4
Télécommande active durant tempo entrée
5
Code contrainte
6
Non utilisé
7
Non utilisé
8
Non utilisé
√*
√*
9
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P9E
1E à 100E
P10E
1E à 100E
P11E
21E à 100E
P12E
1E à 100E
PLAGE HORAIRE ATTRIBUE A UN UTILISATEUR
Utilisateur 1 à 100 = Aucun
1 Utilisateur controlé par plage horaire # 1
2
Utilisateur controlé par plage horaire # 2
3
4
5
6
7
8
TOUCHE UTILISATEUR ASSIGNE A UN CLAVIER
Utilisateur 1 à 100 = tous le claviers
1 Attribuer sur clavier # 1
√
2
Attribuer sur clavier # 2
√
3
√
4
√
5
√
6
√
7
√
8
√
BIPS CLAVIER SUR PANIQUE TELECOMMANDE
Utilisateur 21 à 100 = tous les claviers
1 Bouton panique émet bips sur clavier # 1
√
2
Bouton panique émet bips sur clavier # 2
√
3
√
4
√
5
√
6
√
7
√
8
√
CODE UTILISATEUR GERE LA SORTIE
1 Utilisateur gere la sortie # 1
2
Utilisateur gere la sortie # 2
3
4
5
6
7
8
10
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P13E
1E à 100E
P14E
1E à 100E
P15E
1E à 100E
CODE UTILISATEUR PEUT ACTIVER UNE SORTIE = ON
1
Utilisateur peut activer la sortie # 1
2
3
4
5
6
7
8
CODE UTILISATEUR PEUT DESACTIVER UNE SORTIE = OFF
1
Utilisateur peut desactiver la sortie # 1
2
3
4
5
6
7
8
PANIQUE TELECOMMANDE ACTIVE SORTIE
Utilisateur 21 à 100 = 1,2
1
Bouton panique sur sortie # 1
2
3
4
5
6
7
8
√
√
P16E
1E à 100E
ARMEMENT PAR UTILISATEUR # 4+2 ( PROTOCOLE TELESURVEILLEUR )
4 +2 Armement code par utilisateur 1à 100
P17E
1E à 100E
DESARMEMENT PAR UTILISATEUR # 4+2 (PROTOCOLE TELESURVEILLEUR )
4 +2 Desarmement code par utilisateur 1à 100
P18E
21E à 100E
APPRENTISSAGE TELECOMMANDE
S'applique uniquement si le type d'utilisateur ( voir adresse P2E ) à la valeur 1
P19E
21E à 100E
SUPPRESSION TELECOMMANDE
S'applique uniquement si utilisateur ( voir adresse P2E ) à la valeur 1
P20E
0E
NUMERO BOUTON TELECOMMANDE
Emplacement du numéro d'utilisateur .Uniquement si utilisateur (Voir adresse P2E ) à la valeur 1
P21E
1E à 100E
APPRENTISSAGE BADGE Apprentissage badge utilisateurs de 1à 100
Uniquement si utilisateur (Voir adresse P2E ) à la valeur 2, 3, 4
P22E
1E à 100E
SUPPRESSION BADGE Suppression badge utilisateurs de 1 à 100.
Uniquement si utilisateur (Voir adresse P2E ) à la valeur 2 , 3 , 4
P23E
0E
EMPLACEMENT BADGE . Appuyez seulement sur 0E lorsque vous utilisez le clavier à
LED. Emplacement numéro , uniquement si utilisateur (voir Prog P2E ) à la valeur 2, 3, 4
11
Tél : 01 69 02 88 00 fax 01 69 02 88 1
FONCTIONS TABLEAUX DIVERS & REGLAGE DE L'HEURE
P25E
1E
CODE INSTALLATEUR
P25E
2E
CHIFFRE CONTRAINTE
P25E
3E
RETARD TRANSMISSION
( 0 à 255 sec)
P25E
4E
SUPERVISION DETECTEUR RADIO
( 0 à 9999 min)
P25E
5E
DOUBLE DECLENCHEMENT
( 0 à 9999 min)
60 sec
P25E
6E
RETARD DEFAUT SECTEUR
( 0 à 9999 sec )
900 sec
P25E
7E
RETARD DEFAUT RECEPTEUR RADIO
(0 à 9999 )
P25E
8E
TELECHARGEMENT NUMERO CODE CLIENT
( jusqu'à 8 caracteres )
P25E
9E
DESACTIVATION TEMPORAIRE DE LA SORTIE
( Output 1 à 8 )
P25E
10E
OPTION TABLEAUX DIVERS
Par defaut : 2 , 6
Autoprotection centrale 2K2 EOL
1
P25E
11E
P25E
12E
2
Accès direct installateur
3
Desactivation defaut test alimentation
4
Ecoute O/P # 1 volume faible
5
Echec réception (pas de signal ou brouillage )
6
Info des sorties sur clavier BUS
7
Blocage armement sur batterie basse et défaut secteur
8
Blocage code installateur
000000
0
(désactivable )
0
240 min
(4 hours)
0 sec
(désactivable )
Aucun
√
√
OPTIONS INSTALLATEURS
Par défaut : Aucune
Reinitialisation des alarmes confirmées
1
2
Reinitialisation des alarmes autoprotections
3
Reinitialisation des alarmes batterie basse
4
Reinitialisation des alarmes supervision
5
Pas d'armement s'il manque le clavier
6
Pas d'armement si défaut ligne téléphonique
7
Blocage clavier après 10 faux codes
8
Code utilisateur de 4 chiffres minimum à 6 chiffres maximum
OPTIONS UTILISATEURS
Cette option n'est uniquement accessibles que par le mode utilisateur
Masquage des codes utilisateurs
1
Aucun
12
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P25E
13E
OPTIONS DIVERSES UTILISATEURS
Par dédaut : Aucune
Code requis pour affichage mémoire
1
2
Annule zone d' inactivité en mode partiel
3
Sortie clavier désactivée lors de l'armement
4
Codes clavier désactivé pendant la tempo entrée
5
Clavier éteint pendant l'armement
6
Surveillance Bus clavier par sortie centrale
7
Activation autoprotection clavier
8
Limite les évenements + transmetteur à 3
REGLAGE DE L'HEURE TEMPS REEL
P26E
1E
REGLAGE HEURE et MINUTES
(0 à 2359 )
P26E
2E
REGLAGE DU JOUR
(1à 7 ) ( 1= Dimanche , 2 = Lundi et ainsi de suite )
P26E
3E
REGLAGE DE LA DATE/DU MOIS / DE L'ANNEE
Valeur JJMMAA(jour/mois/année) Exemple 010114 = 1 Janv 2014
P26E
4E
PASSAGE HEURE D'ETE ACTIF
Si Chiffre 1est affiché , l'heure ETE est active .
PARAMETRE PASSAGE HEURE ETE/ HIVER
P27E
1E
N° du DIMANCHE ETE
(0 à 5 ) ( 0 = été désactivé )
1
P27E
2E
N° du DIMANCHE HIVER
(0 à 5 ) ( 0 = été désactivé )
3
P28E
1E
N° du MOIS D 'HIVER
(1à 12 )
10
P28E
2E
N° du MOIS D'ETE
( 1 à 12 )
3
P29E
1E
DEBUT HEURE HIVER
( 0 à 23 )
2
P29E
2E
DEBUT HEURE ETE
( 0 à 23 )
2
13
Tél : 01 69 02 88 00 fax 01 69 02 88 1
PROGRAMMATION DES SORTIES
P 34 E
PROGRAMMATIONS SORTIES OPTIONS A
Option A pour sorties 1 à 8
Par défaut = Aucune
1 Inversée
P 35 E
2
Flash
3
Une impulsion
4
Un cycle d'activation
5
Activable à distance par téléphone DTMF
6
Activable par utilisateur
7
Activable par touche « CONTROLE » du clavier LCD
8
Activable par Carillon Flash
Lié à la durée d'impulsion
PROGRAMMATIONS SORTIES OPTIONS B
Par défaut pour sorties 1 et 2 = 7
Par défaut pour sorties 3 , 4 , 5 ,6 , 7 , 8 = Aucune
1 Défaut secteur
Voir programmation délai à l'adresse P25 6E
P 36 E
2
Panne fusible
3
Batterie faible
4
Défaut ligne téléphonique
5
Défaut de supervision des zones radio
6
Alarme panique
7
Autoprotection ( seulement sur sorties 1 et 2 )
8
Défaut récepteur radio
√*
PROGRAMMATION SORTIES OPTIONS C
Par défaut sorties 1 et 2 = 1
Par défaut sorties 3, 4, 5 , 6 , 7 , 8 = Aucune
1 Impulsion sur test marche ( seulement sur 1 et 2 )
2
Impulsion toutes les 5 secondes sur désarmement
3
Impulsion sur armement
4
Impulsion sur déclenchement zone alarme
5
Désactiver pendant le délai de transmission
6
Inutilisé
7
Inutilisé
8
Inutilisé
√*
14
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P37E
1 à 8E
PROGRAMMATIONS SORTIES OPTIONS D
Par défaut pour sorties 1 à 8 = Aucune
1
Sortie Haut parleur ( pour sortie 1 et 2 )
2
Sortie activation / Carillon
3
Inhibé pendant 10 secondes sur pression touche quand alarme
4
Activation pendant le mode vocal
5
Inutilisé
6
Inutilisé
7
Inutilisé
8
Activable sur coupure câble sirène
( programmation en minutes )
P38E
1à 8E
RETARD ACTIVATION SORTIE
Entrer une valeur comprise entre 0 et 9999 secondes
Par défaut sur sortie 1 à 8 = 0 secondes
0
P39E
1à 8E
DUREE D' IMPULSION
Entrer une valeur comprise entre 0 et 255 ( incrémentation de 10e de sec )
Par défaut sur sortie 1 à 8 = 20 ( 2sec )
20
P40E
1 à 8E
TEMPS D' ACTIVATION
Entrer une valeur comprise entre 0 et 9999 secondes (par défaut = 600 sec)
( si option 2 à l'adresse P37E est programmée en minutes
Par défaut sur sortie 1 , 2
= 240
Par défaut sur sortie 3 , 4 , 5 , 6 , 7 , 8 = 0
240
P41E
1à 8E
TEMPS CARILLON
Entrer une valeur comprise entre 0 et 255 ( incrémentation de 10e de sec )
Par défaut sur sortie 1 à 8 = 20 ( 2 sec )
20
P42E
1 à 8E
MESSAGES COMMANDES SORTIES
Entrer une valeur comprise entre 0 et 99
Par défaut sur sortie 1 à 8 = 0
0
P43E
1 à 8E
RAZ DES SORTIES
Supprimer tous les parametres par défaut de la sortie
P44E
1 à 8E
AFFECTATION PLAGE HORAIRE SUR UNE SORTIE
Plage horaire contrôle sortie 1 à 8
Pour sortie 1 à 8 Entrer une plage horaire de 1 à 8
15
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P45E
1 à 2E
PARAMETRE SECTEUR A et B OPTION A
1 = Secteur A ; 2 = Secteur B
Par défaut secteur 1 et 2 = 7 , 8
1 Touche TOTAL ou ARM avant code pour armement total
2
Touche PARTIEL ou STAY avant code pour armement partiel
3
Requiert code pour armer
4
Requiert code pour armement forcé
5
Inutilisé
6
Armement sur fin de tempo de sortie
7
Armement total possible si voyant PRETou READY est allumé
Armement partiel (STAY) possible si voyant PRET ou READY est
allumé
PARAMETRE SECTEUR A et B OPTION B
Par défaut secteur 1 et 2 = A ucun
1
8
P46E
1 à 2E
2
Secteur armé sur fin de plage horaire
3
Secteur désarmé sur début de plage horaire
4
Bips sur bagde
5
Inutilisé
6
Inutilisé
7
Pas d'armement si zones ouvertes en fin de tempo de sortie
8
Inutilisé
√
√
P47E
1à 2E
INDICATION ARMEMENT DES SECTEURS SUR SORTIES
Entrer une valeur de 1 à 8 pour chacune des huits sorties
Par défaut sur secteur 1et 2 = sortie 3
3
INDICATION ARMEMENT PARTIEL DES SECTEURS SUR SORTIES
Par défaut sur secteur 1et 2 = sortie 3
3
P48E
1 à 2E
P49E
1 à 2E
P50E
1 et 2E
P51E
1 à 2E
P52E
1 à 2E
INDICATION DESARMEMENT DES SECTEURS A et B SUR SORTIES
Par défaut sur secteur 1et 2 = Aucune
BIPS TELECOMMANDE / BADGE : ARMEMENT TOTAL
Sortie active quand secteur armé total
BIPS TELECOMMANDE / BADGE : ARMEMENT PARTIEL
Sortie active quand secteur armé partiel
BIPS TELECOMMANDE / BADGE : DESARMEMENT TOTAL
Sortie active quand secteur désarmé total
16
Tél : 01 69 02 88 00 fax 01 69 02 88 1
EMENT
IMPULSION SUR ARMEMENT PARTIEL
IMPULSION SUR DESARMEMENT
IMPULSION SUR DESARMEMENT PARTIEL
BIPS CLAVIER SUR TEMPO DE SORTIE
Par défaut = TOUS ( 1, 2, 3 , 4 , 5 , 6 , 7 , 8 )
tous
BIPS CLAVIER SUR TEMPO DE SORTIE PARTIEL
Par défaut sur secteur 1et 2 = Aucun
TEMPORISATION DE SORTIE DES SECTEURS A et B
Entrer une valeur comprise entre 0 et 255 sec
Par défaut sur secteur 1et 2 = 60 secondes
60
17
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P53E
1 à 2E
BIPS TELECOMMANDE / BADGE : DESARMEMENT PARTIEL
1= Secteur A ; 2 = Secteur B
Sortie active quand secteur désarmé partiel
P54E
1 à2E
IMPULSION SORTIE SUR ARMEMENT SECTEUR A et B
P55E
1 à2E
IMPULSION SORTIE SUR ARMEMENT PARTIEL SECTEUR A et B
P56E
1 à 2E
IMPULSION SORTIE SUR DESARMEMENT
P57E
1 à 2E
IMPULSION SORTIE SUR DESARMEMENT PARTIEL
P58E
1 à 2E
BIPS CLAVIER SUR TEMPO DE SORTIE
Par défaut = TOUS ( 1, 2, 3 , 4 , 5 , 6 , 7 , 8 )
P59E
1 à 2E
BIPS CLAVIER SUR TEMPO DE SORTIE PARTIEL
P60E
1 à2E
TEMPORISATION DE SORTIE DES SECTEURS A et B EN TOTAL
60
P61E
1 à 2E
TEMPORISATION DE SORTIE DES SECTEURS A et B EN PARTIEL
60
P62E
1à 2E
NUMERO DE COMPTE CLIENT
Entrer une valeur comprise entre 0000 et FFFF
Par défaut sur secteur 1 et 2 = 0000
P63E
1à 2E
CODE DTMF DES SECTEURS A et B
Entrer un code de 1à 4 chiffres compris entre 1 et 9999
P64E
1 à 2E
N° MESSAGE MARCHE/ARRET DES SECTEURS A et B
P65E
1 à 2E
SORTIE SUIT ARMEMENT EN TOTAL
tous
18
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P66E
1 à 2E
SORTIE SUIT ARMEMENT EN PARTIEL
P67E
1 à2E
DEFAUT JOURS DES SECTEURS
Entrer une valeur comprise entre 0 et 99 jours ; où 0 = OFF
Par défaut sur secteur 1et 2 = 0
P68E
1à2E
ARMEMENT /DESARMEMENT AUTO PLAGE HORAIRE
Entrer une valeur de 1 à 8 pour chacune des huits plages horaires
PROGRAMMATIONS DES CLAVIERS
19
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P71E
1 à 2E
AFFECTER LES CLAVIERS AUX SECTEURS
Par défaut = 1 seulement sur secteur A
Exemple , 1- - - - - - -
P72E
1 à 8E
OPTIONS TOUCHE CLAVIER
Par défaut Clavier 1-8 = fonction de 1 à 8
1 CHIME (carillon ) et CONTROL activé
P73E
1à 8E
√
2
BYPASS (exclure ) activé
√
3
PANIC activé
√
4
Panique retardée sur bouton PANIC
√
5
1+ 3 ou CONTROL + CHIME (simultané ) = Alarme panique activée
√
6
4 + 6 ou A + B (simultané ) = Alarme incendie activée
√
7
7 + 9 ou B + CHIME (simultané ) = Alarme Médical activée
√
8
BIPS Armement partiel sur clavier
√
BIPS ET LEDS SUR CLAVIER
Par défaut Claviers 1 à 8 : Options 5 et 8 validées
1 Bips défaut secteur
P74E
1 à 8E
P75E
1 à 8E
2
Bips panne fusible
3
Bips batterie faible
4
Bips défaut ligne téléphonique
5
Bips défaut Autoprotection
6
Bips défaut récepteur radio
7
Eclairage clavier éteint après armement ( sans appui pendant 90 sec )
8 Clavier désactivé & Rétro-éclairage sur coupure secteur
FONCTION TOUCHE ARM (MARCHE )
Par défaut Claviers 1 à 8 : Option 1 validée
1 Touche ARM ( MARCHE ) attribuée au secteur A
2
Touche ARM (MARCHE ) attribuée au secteur B
√
√
√
OPTIONS de la TOUCHE ARM ( MARCHE )
1 Touche ARM (MARCHE ) peur armer le total
2
Touche ARM (MARCHE ) peut armer le partiel
3
Touche ARM (MARCHE ) peut désarmer le total en permanence
4
Touche ARM (MARCHE ) peut armer le partiel en permanence
5
Touche ARM (MARCHE ) reset alarmes
6
Touche ARM (MARCHE) mode passe -partout
7
Touche ARM (MARCHE) désarme pendant tempo de sortie total
8
Touche ARM (MARCHE ) désarme pendant tempo de sortie partiel
√
√
20
Tél : 01 69 02 88 00 fax 01 69 02 88 1
21
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P76E
1 à 8E
FONCTION de la TOUCHE STAY ( PARTIEL )
1 Touche STAY ( PARTIEL ) attribuée au secteur A
2
P77E
1 à 8E
√
Touche STAY ( PARTIEL ) attribuée au secteur B
OPTIONS de la TOUCHE STAY ( PARTIEL )
1 Touche STAY (PARTIEL ) peur armer le total
2
Touche STAY (PARTIEL ) peut armer le partiel
3
Touche STAY (PARTIEL ) peut désarmer le total en permanence
4
Touche STAY (PARTIEL ) peut armer le partiel en permanence
5
Touche STAY (PARTIEL ) reset alarmes
6
Touche STAY (PARTIEL) mode passe -partout
7
Touche STAY (PARTIEL) désarme pendant tempo de sortie total
8
Touche STAY (PARTIEL ) désarme pendant tempo de sortie partiel
√
√
P78E
1 à 8E
FONCTION de la TOUCHE A
1 Touche A assignée au secteur A
√
P79E
1 à 8E
2 Touche A assignée au secteur B
OPTIONS de la TOUCHE A
Par défaut Claviers 1 à 8 : Options 1 et 7 validée
1 Touche A peut armer secteur total
√
P80E
1 à 8E
P81E
1 à 8E
2
Touche A peut armer secteur partiel
3
Touche A peut désarmer secteur total en permanence
4
Touche A peut désarmer secteur partiel en permanence
5
Touche A reset alarme
6
Touche A peut armer secteur mode passe partout
7
Touche A peut désarmer secteur pendant tempo de sortie total
8
Touche A peut désarmer secteur pendant tempo de sortie partiel
√
FONCTION de la TOUCHE B
Par défaut Claviers 1 à 8 : Aucune option
1 Touche B assignée au secteur A
2 Touche B assignée au secteur B
OPTIONS de la TOUCHE B
Par défaut Claviers 1 à 8 : Options 1 et 7 validée . Voir aussi page suivante
1 Touche B peut armer secteur total
2
Touche B peut armer secteur partiel
3
Touche B peut désarmer secteur total en permanence
4
Touche B peut désarmer secteur partiel en permanence
5
Touche B reset alarme
6
Touche B peut armer secteur mode passe partout
7
Touche B peut désarmer secteur pendant tempo de sortie total
8
Touche B peut désarmer secteur pendant tempo de sortie partiel
√
√
22
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P82E
1 à 8E
P83E
1 à 8E
P84E
1 à 8E
P85E
1 à 8E
CLAVIERS ACTIVENT SORTIE
Par défaut sur clavier 1 à 8 : Options 1 à 8 activées
1 Clavier active sortie 1
√
2
Clavier active sortie 2
√
3
√
4
√
5
√
6
√
7
√
8
√
TOUCHE CONTROLE ACTIVE SORTIE
Par défaut sur clavier 1 à 8 : Options 1 à 8 activées
1 Touche contrôle active sortie 1
√
2
Touche contrôle active sortie 2
√
3
√
4
√
5
√
6
√
7
√
8
√
TOUCHE PANIQUE ou ( 1& 3) ACTIVE SORTIE
Par défaut sur clavier 1 à 8 : Options 1 et 2 activées
1 Touche panique (1&3) active sortie 1
√
2
Touche panique (1&3) active sortie 2
√
3
4
5
6
7
8 Touche panique (1&3) active sortie 8
TOUCHE INCENDIE ou ( 4& 6 ) ACTIVE SORTIE
Par défaut sur clavier 1 à 8 : Options 1et 2 activées . Voir aussi page suivante
1 Touche incendie (4&6) active sortie 1
2
Touche incendie (4&6) active sortie 2
3
4
5
6
7
8
√
√
23
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P86E
1 à 8E
P87E
1 à 8E
P88E
1 à 8E
P89E
1 à 8E
TOUCHE MEDICAL ou ( 7& 9 ) ACTIVE SORTIE
Par défaut sur clavier 1 à 8 : Options 1et 2 activées .
1 Touche medical (7&9) active sortie 1
√
2
Touche medical (7&9) active sortie 2
√
3
4
5
6
7
8
ALARME CONTRAINTE ACTIVE SORTIE
Par défaut sur clavier 1 à 8 : Aucune option
1 Alarme contrainte active sortie 1
2
Alarme contrainte active sortie 2
3
4
5
6
7
8
AUTOPROTECTION CLAVIER ACTIVE SORTIE
Par défaut sur clavier 1 à 8 : Options 1et 2 validées
1 Autoprotection clavier active sortie 1
2
Autoprotection clavier active sortie 2
3
4
5
6
7
8
√
√
FAUX CODE CLAVIER ACTIVE SORTIE
Par défaut sur clavier 1 à 8 : Aucune option . Voir aussi page suivante
1 Faux code clavier active sortie 1
2
Faux code clavier active sortie 2
3
4
5
6
7
8
24
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P90E
1 à 8E
P91E
1 à 8E
P92E
1 à 8E
P93E
1 à 8E
BIPS CLAVIER SUR BOUTON PANIQUE CLAVIER
Par défaut Claviers 1 à 8 : Options 1 à 8 validée
1 Bips clavier 1 bouton panique activé
√
2
Bips clavier 2 bouton panique activé
√
3
√
4
√
5
√
6
√
7
√
8 Bips clavier 8 bouton panique activé
BIPS CLAVIER SUR ALARME INCENDIE CLAVIER
1 Bips clavier 1 bouton incendie activé
√
√
2
Bips clavier 2 bouton incendie activé
√
3
√
4
√
5
√
6
√
7
√
8 Bips clavier 8 bouton incendie activé
BIPS CLAVIER SUR ALARME MEDICAL CLAVIER
1 Bips clavier 1 bouton médical activé
√
√
2
Bips clavier 2 bouton médical activé
√
3
√
4
√
5
√
6
√
7
√
8 Bips clavier 8 bouton médical activé
BIPS CLAVIER SUR AUTOPROTECTION ou FAUX CODE CLAVIER
Par défaut Claviers 1 à 8 : Aucune option . Voir aussi page suivante
1 Bips clavier 1 si faux code ou AP Clavier activé
2
Bips clavier 2 si faux code ou AP Clavier activé
3
4
5
6
7
8
√
25
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P94E
1 à 8E
BIPS CLAVIER SUR ACTIVATION CARILLON
Pour le temps d'activation du carillon sur chaque clavier entrer une valeur comprise entre
0 et 255 ; valeur exprimée en 10e de secondes
Par défaut sur Clavier 1 à 8 = 20 ( 2 secondes )
P98E
1 à 8E
LED du LECTEUR de PROXIMITE suit état SORTIE
Par défaut Clavier 1 à 8 : Aucune option
1 LED Lecteur de proximité 1 à 8 suit état sortie 1
P99E
1 à 8E
2
LED Lecteur de proximité 1 à 8 suit état sortie 2
3
4
5
6
7
8 LED Lecteur de proximité 1 à 8 suit état sortie 8
APPRENTISSAGE DU LECTEUR de PROXIMITE
Entrer numéro du lecteur de 1 à 8
26
Tél : 01 69 02 88 00 fax 01 69 02 88 1
COMMANDE A CLE
P111E
1 à 2E
ATTRIBUTION DE LA COMMANDE AU SECTEUR
Commande 1 et 2 attribuée au secteur A ou B
Commande 1 = secteur A
Commande 2 = secteur B
P112E
1 à 2E
PROGRAMMATION COMMANDE A CLE et OPTIONS
1 = Commande 1 et 2 = Commande 2
Par défaut commande 1 : Option 1, 3 , 8 validée
Par défaut commande 2 : Option 1, 3, 8 validée
1
Commande peut armer secteur en total
2
Commande peut armer secteur en partiel
3
Commande peut désarmer secteur en total
4
Commande peut armer secteur en partiel
5
Commande a les options de l'installateur
6
Commande
7
Commande est N/O ( si fermée la commande est N/C )
8
Commande en impulsion
(si fermée la commande est en M/A
√
√
√
27
Tél : 01 69 02 88 00 fax 01 69 02 88 1
PROGRAMMATION DES ZONES
P121E
1à 16E
ATTRIBUTION DES ZONES AUX SECTEURS
Attribution zones au secteur A ou B
Par défaut zones 1 à 16 au secteur A
1 Attribuée au secteur A
2
P122E
1 à 16E
P123E
1 à 16E
P124E
1 à 16E
√
Attribuée au secteur B
PROGRAMMATION ZONES OPTIONS A
Par défaut zones 1 à 8 : Option 1, 6 , 7 validée
Par défaut zones 9 à 16 : Option 6 , 7 validée
1 Zone active
(seulement zones 1 à 8 )
√
2
Zone N/O
( par défaut N/C )
3
Zone directe
( sans tempo de sortie )
4
Zone clavier
5
Zone radio
6
Zone en partiel
√
7
Zone Exclusion manuelle
√
8
Zone Exclusion automatique
PROGRAMMATION ZONES OPTIONS B
Par défaut zones 1, 3 , 16 aucune option
Par défaut zones 2 : Option 1 validée
1 Zone suiveuse ( seulement sur zone 2 . A supp pour tempo Z2 )
2
Zone Double déclenchement
3
Zone 24h
4
Zone 24h reset auto
5
Zone Incendie
6
Inutilisée
7
Zone Carillon
8
Zone Carillon permanent
PROGRAMMATION ZONES OPTIONS C
Par défaut zones 1, 2 : Option 1 et 2 validée
Par défaut zones 3 à 16 : Option 2 validée
1
Armement forcé
( zone 1 et 2 seulement )
2
Transmissions multiples
( zone 3 à 16 )
3
Bouton gâche
4
Zone en essai
5
Transmission au numero de compte du secteur B
6
Zone 24 h sans transmission téléphonique
7
Un cycle sirène
√*
√*
√*
8
28
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P125E
1 à 8E
P126E
1 à 8E
P127E
1 à 16E
OPTION PROGRAMMATION DES ZONES EOL (END-OF-LINE = RFL =FIN DE LIGNE )
Par défaut zone 1 à 8 : 0
√
0 Sans résistance
1
Résistance de 1K
2
Résistance de 1, 5K
3
Résistance de 2,2K
4
Résistance de 3,3K
5
Résistance de 3,9K
6
Résistance de 4,7K
7
Résistance de 5,6K
8
Résistance de 6,8K
9
Résistance de 10K
10
Résistance de 12K
11
Résistance de 22K
12
Résistance de 2,2 K / 4,7K
13
Résistance de 3,3K / 6,8K
14
Résistance de 2,2K / 4,7K / 8,2K
15
Résistance de 4,7K / 8,2K
PROGRAMMATION SENSIBILITE ZONE
réglage vibration de 1 à 8 ( par défaut = 9 )
Pour l'utilisation du mode vibration avec zone RFL , programmer uniquement le type 3 à l'adresse
P125E
1 = sensibilité forte
8 = sensibilité faible
sensiblite = approximativement 200ms = 1 seconde
Zone 9 à 16 mode normal
Par défaut zone 1 à 8 : option 9 validée
TYPE RADIO ZONE
Par défaut zones 1 à 16 : Option 3 validée
0
Non utilisée
1
Non utilisée
2
Non utilisée
3
CROW Freewave
( supervision activée )
4
CROW Freewave
( supervision désactivée )
5
Non utilisée
6
Non utilisée
11
Non utilisée
12
Non utilisée
31
Non utilisée
32
Non utilisée
33
Non utilisée
34
Non utilisée
35
Non utilisée
√
29
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P128E
1 à 16E
P129E
1 à 16E
P130E
1 à 16E
P131E
1 à 16E
ALARME ZONE EN TOTAL ATTRIBUEE AUX SORTIES
Par défaut zones activées sur sorties 1 à 8 : Option 1 et 2 validée
1
Alarme zone sur sortie 1
2
3
4
5
6
7
8
ALARME ZONE EN PARTIEL ATTRIBUEE AUX SORTIES
1
2
3
4
5
6
7
8
ALARME ZONE 24h ATTRIBUEE AUX SORTIES
1
2
3
4
5
6
7
8
√
√
√
√
√
√
ZONE CARILLON ATTRIBUEE AUX SORTIES
Par défaut zones 1 à 16 : Aucune
1
Zone carillon sur sortie 1
2
3
4
5
6
7
8
30
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P132E
1 à 16E
P134E
1 à 16E
P135E
1 à 16E
P136E
1 à 16E
P137E
AUTOPROTECTION ZONE ATTRIBUEE AUX SORTIES
Par défaut AP zones 1 à 16 activées sur sorties 1 à 8 : Option 1 et 2 validée
1 Autoprotection zone active sortie 1
2
Autoprotection zone active sortie 2
3
4
5
6
7
8
BIPS CLAVIERS SUR ALARME ZONE
Par défaut zones 1 à 16 : Option 1 à 8 validée
1
Alarme zone sur clavier 1
√
√
√
2
√
3
√
4
√
5
√
6
√
7
√
8
√
BIPS CLAVIERS SUR ALARME ZONE EN PARTIEL
1
√
2
√
3
√
4
√
5
√
6
√
7
√
8
√
BIPS CLAVIERS SUR ALARME ZONE 24 h
1
Alarme zone 24 h sur clavier 1
√
2
√
3
√
4
√
5
√
6
√
7
√
8
√
BIPS CLAVIERS ZONE CARILLON
31
Tél : 01 69 02 88 00 fax 01 69 02 88 1
1 à 16E
P139E
1 à 16E
P140E
1 à 16E
P141E
1 à 16E
1 Zone carillon sur clavier 1
√
2
Zone carillon sur clavier 2
√
3
√
4
√
5
√
6
√
7
√
8
√
BIPS CLAVIERS SUR AUTOPROTECTION ZONE
0 Non utilisé
1
Autoprotection zone sur clavier 1
√
2
√
3
√
4
√
5
√
6
√
7
√
8
√
BIPS CLAVIERS SUR DEFAUT SUPERVISION
1 Défaut supervision sur clavier 1
√
2
Défaut supervision sur clavier 2
√
3
√
4
√
5
√
6
√
7
√
8
√
BIPS CLAVIERS SUR ZONE INACTIVITE
1 Zone 1 inactivité bips sur clavier 1 à 8
√
2
Zone 2 inactivité bips sur clavier 1 à 8
√
3
√
4
√
5
√
6
√
7
√
8
√
32
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P142E
1 à 16E
P143E
1 à 16E
BIPS CLAVIERS SUR TEMPO ENTREE
1 BIPS tempo entrée sur clavier 1
√
2
BIPS tempo entrée sur clavier 2
√
3
√
4
√
5
√
6
√
7
√
8
√
BIPS CLAVIERS SUR TEMPO ENTREE PARTIEL
Par défaut zones 1 à 16 : Aucune option
1 BIPS tempo entrée partiel sur clavier 1
2
BIPS tempo entrée partiel sur clavier 2
3
4
5
6
7
8
PROGRAMMATION TEMPO ENTREES
P144E
1 à 16E
DUREE TEMPORISATION ENTREE
Par défaut zone 1 = 20 secondes
Par défaut zone 3 à 16 = 0 seconde
P145E
1 à 16E
DUREE TEMPORISATION ENTREE PARTIEL
Par défaut zone 3 à 16 = 0 seconde
33
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P146E
1à 16E
ZONE BOUTON GACHE
Par défaut = 0
P147
1 à 16E
ZONE ALARME 4+2
Entrer une valeur de deux chiffres 00-FF
P148E
1 à 16E
ZONE ALARME ( TELESURVEILLEUR 4+2 ) RETABLISSEMENT
P149E
1 à 16E
ZONE PREALARME (TELESURVEILLEUR 4 +2 )
P150
1 à16E
ZONE PREALARME (TELESURVEILLEUR 4+2 ) RETABLISSEMENT
P151E
1 à 16E
ZONE ALARME CONFIRMATION 4+2
P152E
1 à 16E
ZONE CONFIRMATION ALARME (TELESURVEILLEUR 4+2 )
RETABLISSEMENT
P155E
1 à 16E
ZONE ALARME BYPASS ( EXCLUSION ) 4+2
P156E
1 à 16E
ZONE ALARME BYPASS ( EXCLUSION ) (TELESURVEILLEUR 4+2 )
RETABLISSEMENT
P157E
1 à 16E
ZONE CODE CONTACT ID (TELESURVEILLEUR)
Par défaut = 130
P158E
1 à 16E
ZONE PREALARME CONTAC ID (TELESURVEILLEUR)
Par défaut = 138
P159E
1 à 16E
ZONE CONFIRMATION ALARME CONTACT ID (TELESURVEILLEUR )
Par défaut = 139
P160E
1 à16E
NUMERO MESSAGE DES ALARMES ZONES
Par défaut = 1
P161E
1 à 16E
ZONE TEMPORISEES ATTRIBUEES AUX SORTIES
Par défaut zones 1 à 16 = Aucune
1
Zone temporisée active sortie 1
2
3
4
5
6
7
8
34
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P162E
1 à 16E
P163E
1 à 16E
ZONE TEMPORISEE PARTIEL ATTRIBUEES AUX SORTIES
1 Zone temporisée partiel active sortie 1
2
Zone temporisée partiel active sortie 2
3
4
5
6
7
8
PROGRAMMATION TEMPS ZONE EN MODE ESSAI
Entrer une valeur comprise entre 0 et 9999 minutes
Par défaut zones 1 à 16 = 7200 minutes = (120 heures )
7200
P164E
1 à 16E
APPRENTISSAGE RADIO DES DETECTEURS
Taper 1+ENTER = Z1 App. Radio Taper Enter (Valide = démarrer )
Etc jusqu'à 16
P165E
1 à16E
SUPPRESSION CODE RADIO
Taper 1+ENTER = Z1 Sup. Radio Taper Enter (Valide = démarrer ) = Z1 Sup. Radio OK
Etc jusqu'à 16
P166E
1 à 16E
P167E
1 à 16E
P168E
1 à 16E
TROUVER EMPLACEMENT ZONE RADIO ( NUMERO DE ZONE )
Trouver le numero de n'importe quelle zone radio dans la centrale
Taper 0+Enter sur le clavier = Trouver Radio .Taper Enter (Valide= demarrer ) = Trouver
ZONE PREALARME ATTRIBUEE AUX SORTIES
1 Zone prealarme active sur sortie 1
2
Zone prealarme active sur sortie 2
3
4
5
6
7
8
ZONE CONFIRMATION ALARME ATTRIBUEE AUX SORTIES
1 Zone confirmation alarme active sortie 1
2
Zone confirmation alarme active sortie2
3
Zone confirmation alarme active sortie3
4
Zone confirmation alarme active sortie 4
5
6
7
8
35
Tél : 01 69 02 88 00 fax 01 69 02 88 1
PROGRAMMATION PLAGE HORAIRE
P170E
1 à 8E
PROGRAMMATION VACANCES ou JOURS FERIE
De 1 à 8 jours entrer les valeurs comme suit : DDMMYY= JJMMAA
P171E
1à 8E
PROGRAMMATION DES JOURS
Jours semaine de 1 à 8
Par défaut = Aucun jour
1 Dimanche
2
Lundi
3
Mardi
4
Mercredi
5
Jeudi
6
Vendredi
7
Samedi
8
Inversé
P172E
1 à 8E
DEBUT DE LA PLAGE HORAIRE ( HEURE )
Entrer une valeur comprise entre 0000 et 2359 ( heures et minutes )
Par défaut = 0000
P173E
1 à 8E
FIN DE LA PLAGE HORAIRE (HEURE )
Entrer une valeur comprise entre 0000 et 2359 ( heures et minutes )
Par défaut = 0000
OPTIONS DES PLAGES HORAIRES
Plage horaire de 1 à 8 = Aucune programmation
1 Ignore vacances et jours ferie
P174E
1 à 8E
2
Inutilisé
36
Tél : 01 69 02 88 00 fax 01 69 02 88 1
PROGRAMMATION TRANSMETTEUR TELEPHONIQUE
P175E
1E
P175E
2E
PROGRAMMATION TRANSMETTEUR
Par défaut : Option 1, 2 , 3 , 7 validée
OPTION A
0
Non utilisé
1
Transmetteur activé
√
2
Quick décroché (mise en communication rapide avec centrale )
√
3
Défaut ligne téléphonique
√
4
Numérotation DTMFou Décimale ( utilisation DTMF 4 et 5 OFF )
5
Numérotation décimale inversée ( utilisation DTMF 4 et 5 OFF )
6
Fréquence DTMF longue
7
Détection modem automatique
8
Force V21 modem
PROGRAMMATION TRANSMETTEUR
Par défaut : Option 1 validée
√
OPTION B
1
Contrôle communication
2
Téléchargement en rétroappel
3
Téléchargement seulement si centrale à l'arrêt
4
Test appel uniquement si centrale en marche
5
Test cyclique par jour
√
6
7
Transmission restaurations
8
P175E
3E
NOMBRE DE SONNERIES AVANT DECROCHE
Entrer une valeur de 0 à 99
Par défaut = 8
P175E
4E
HEURE DEBUT TEST CICLIQUE
Entrer une valeur comprise entre 0h et 23h.59
23 00
P175E
5E
INTERVALLE TEST CYCLIQUE
Entrer une valeur comprise entre 0 et 255heures ( 0 = pas de test )
Par défaut = 24 ( un test cyclique par jour )
24
P175E
6E
8
OPTION DES ECOUTES CLAVIERS
Par défaut : Option 1et 7 validée
1
Activer durant le désarmement
√
2
Activer durant l' armement
√
3
Activer durant l' armement partiel
√
4
Activer tout au long du désarmement
√
5
Activer tout au long de l' armement
√
6
Activer tout au long de l'armement partiel
√
7
Activer sur décroché centrale
√
8
Activer en permanence
37
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P175E
7E
OPTION DES ECOUTES SORTIES # 1
1 Activer durant le désarmement
2
Activer durant l' armement
3
Activer durant l' armement partiel
4
Activer tout au long du désarmement
5
Activer tout au long de l' armement
6
Activer tout au long de l'armement partiel
7
Activer sur appel entrant
8
Activer en permanence
P175E
8E
PREFIXE DES NUMEROS DE TELEPHONE
Entrer une valeur de 1 à 16 chiffres
P175E
9E
TRANSMISSION TELESURVEILLEUR ALARME PANIQUE CLAVIER
Par défaut = 120
P175E
10E
TRANSMISSION TELESURVEILLEUR ALARME INCENDIE CLAVIER
Par défaut = 110
P175E
11E
P175E
12E
P175E
13E
P175E
14E
P175E
15E
TRANSMISSION TELESURVEILLEUR ALARME MEDICAL CLAVIER
Par défaut = 100
CODE COMMANDE DTMF DES SORTIES
Par défaut = 0
CODE COMMANDE DTMF DU MICROPHONE ON / OFF
Par défaut = 0
CODE COMMANDE DTMF POUR ACQUIT TRANSMETTEUR
Par défaut = 0
CODE COMMANDE DTMF APPEL FORCE
Par défaut = 0 désactive la fonction
38
Tél : 01 69 02 88 00 fax 01 69 02 88 1
EMPLACEMENT DES NUMEROS DES MESSAGES ALARME
SUR CARTE MSV
P176E
1E
NUMERO DU MESSAGE PANIQUE CLAVIER / TELECOMMANDE
Entrer un chiffre de 1 à 99
1
P176E
2E
NUMERO DU MESSAGE ALARME INCENDIE
1
P176E
3E
NUMERO DU MESSAGE ALARME MEDICAL
1
P176E
4E
NUMERO DU MESSAGE DEFAUT SECTEUR
1
P176E
5E
NUMERO DU MESSAGE RETOUR SECTEUR
1
P176E
6E
NUMERO DU MESSAGE BATTERIE FAIBLE
1
P176E
7E
NUMERO DU MESSAGE BATTERIE CHARGEE
1
P176E
8E
NUMERO DU MESSAGE AUTOPROTECTION (ZONE/RADIO)
1
P176E
9E
NUMERO DU MESSAGE ALARME CONTRAINTE
1
P176E
10E
NUMERO DU MESSAGE DESARMEMENT
1
P176E
11E
NUMERO DU MESSAGE DU TEST DISTANT
1
39
Tél : 01 69 02 88 00 fax 01 69 02 88 1
PROGRAMMATION DES NUMEROS DE TELEPHONE
P181E
1 à 8E
PROGRAMMATION DES NUMEROS TELEPHONE
Pour le numéro téléphone 1 taper 1E
Pour le numéro téléphone 2 taper 2E
et ainsi de suite
Par défaut = 0
P182E
1 à 8E
PROTOCOLE DE TRANSMISSION
N° Téléphone 1, 2 = Option 1 validée
N° Téléphone 3, 8 = Option 2 validée
1 Contact ID
(seulement sur n° téléphone 1&2 )
P183E
1 à8E
0
√*
√
2
Vocal sirène
3
Pageur
4
Message vocal
5
4+2 10 pps ( prise en main 1400 / fréquence 1900 )
6
7
8
9
4+2 DTMF ( avec côntrole )
10
SIA
11
SIA slow
OPTIONS DES NUMEROS DE TELEPHONE
N° Téléphone 1 à 8 = Options 2, 6 validée
1 Arrêt transmission si
2
Contrôle communication
3
Numérotation aveugle
4
Avec groupes Contact ID
5
6
Acquittement en vocal sirène
7
Avec préfixe
8
Doit être utilisé rappel
( seulement pour n° téléphone 8 )
P184E
1 à 8E
NOMBRE DE TENTATIVE PAR N° DE TELEPHONE
Entrer une valeur de 0 à 99
Par défaut sur chaque n° telephone = 3
P186E
1 à 8E
EVENEMENTS TRANSMIS OPTIONS A
N° téléphone 1 à 8 = Option 1 à 8 validée
1
Trans. Défaut secteur
√
2
Trans. Batterie basse
√
3
Trans. Batterie basse radio
√
4
Trans. Défaut ligne téléphonique
√
5
Trans. Autoprotection centrale
√
6
Trans. Autoprotection clavier
√
7
Trans .Autoprotection zone
√
8
Trans. Autoprotection zone radio
√
40
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P187E
1 à 8E
P188E
1 à 8E
P189E
1 à 8E
P192E
1à 8E
EVENEMENTS TRANSMIS OPTIONS B
N° téléphone 1 à 8 = Option 1 à 8 validée
1 Trans. Alarme contrainte
√
2
Trans. Défaut supervision radio
√
3
Trans. Inactivité
√
4
Trans. Panique clavier
√
5
Trans. Incendie clavier
√
6
Trans. Medical clavier
√
7
Trans. Panique télécommande
√
8
Trans. Zones exclues ( BYPASS )
√
EVENEMENTS TRANSMIS OPTIONS C
N° téléphone 1 à 8 = Option 1, 2 , 5 , 7, 8 validée
1 Trans. Armement / Désarmement
√
√
2
Trans. Armement / Désarmement partiel
3
Trans. Désarmement après alarme
4
Trans. Désarmement partiel après alarme
5
Trans. Alarme zone partiel
6
Trans. Accès mode installateur
7
Trans. Alarme 24h en vocal
√
8
Trans. Restauration zones
√
√
EVENEMENTS TRANSMIS OPTIONS D
N° téléphone 1 à 8 = Option 3, 4 , 5 , 7 validée
1 Trans. Désarmement code maitre
2
Trans.
3
Trans. Tests
√
4
Trans. Défaut fusible
√
5
Trans. Défaut sortie 1 ou 2
√
6
Trans. Changement d'heure
7
Trans. Problème bus clavier
8
Trans. Interférence brouillage radio
√
EVENEMENTS SECTEURS DETOURNER
1 = Secteur A
2 = Secteur B
1 Appel sur armenent distant
2
Appel sur désarmement distant
3
Appel sur armement partiel ( STAY )
4
Appel sur désarmement partiel
5
Appel sur activation clé
6
Appel sur activation plage horaire
7
Appel sur activation PC
8
Appel sur Armement (ARM) ou Partiel (STAY) touche rapide
41
Tél : 01 69 02 88 00 fax 01 69 02 88 1
P193E
1 à 8E
P194E
1à 8E
OPTIONS NUMERO DETOURNER
1 = Détourner 2 = Pas détourner
Par défaut = Aucunes
1 Inutilisé
2
Inutilisé
3
Appel aveugle
4
Inutilisé
5
Inutilisé
6
Inutilisé
7
Utiliser le préfixe de numérotation
8
Inutilisé
NUMEROS DETOURNER
1 = Détourné activé 2 = Détourné désactivé
1 Détourné activé
2
P196E
1 à 16E
Détourné désactivé
CODE SIA ALARME ZONE
Valeur de 1 à 14
P197E
1E
CODE DIVERS (MISC) SIA ALARME PANIQUE
Valeur de 1 à 14
Par défaut = 6
P197E
2E
CODE DIVERS (MISC) SIA ALARME INCENDIE
Valeur de 1 à 14
Par défaut = 4
P197E
3E
CODE DIVERS (MISC) SIA ALARME MEDICAL
Valeur de 1 à 14
Par défaut = 5
42
Tél : 01 69 02 88 00 fax 01 69 02 88 1
OPTIONS DIVERS DE LA PROGRAMMATION 4+2
P195E
1 à 4E
EVENEMENTS TRANSMIS
DEFAUT SECTEUR & BATTERIE PROGRAM. 4+2
P195E
1E
DEFAUT SECTEUR PROGRAM. 4+2
Entrer une valeur à deux chiffre ( 00-FF)
P195
2E
RETABLISSEMENT DEFAUT SECTEUR PROGRAM. 4+2
P195
3E
DEFAUT BATTERIE BASSE PROGRAM. 4+2
P195E
4E
RETABLISSEMENT BATTERIE BASSE PROGRAM. 4+2
P195E
5E à 6E
EVENEMENTS TRANSMIS
DEFAUT SECTEUR & BATTERIE PROGRAM. 4+2
P195E
5E
AUTOPROTECTION CENTRALE PROGRAM. 4+2
P195E
6E
RETABLISSEMENT AUTOPROTECTION CENTRALE PROGRAM. 4+2
P195E
7E à 8E
ARMEMENT DISTANT PROGRAM.4+2
P195E
7E
ARMEMENT DISTANT PROG. 4+2 (ARMEMENT TOTAL ou PARTIEL)
P195E
8E
DESARMEMENT DISTANT PROGRAM . 4+2
P195E
9E
ALARME CONTRAINTE PROG. 4+2 (ARMEMENT TOTAL ou
PARTIEL)
P195E
10E
TRANS. TEST AUTOMATIQUE PROGM. 4+2
P195E
11E
TRANS. ARMEMENT PAR TOUCHE ARM 4+2
P195E
12E
TRANS. ARMEMENT PARTIEL PROG. 4+2
P195E
13E
TRANS. DESARMEMENT PAR TOUCHE ARM ou STAY PROG. 4+2
P195E
TRANS. ARMEMENT / DESARMEMENT PAR CLE PROG. 4+2
14E à 15E
P195E
14E
ARMEMENT PAR CLE PROG. 4+2
P195E
15E
DESARMEMENT PAR CLE PROG. 4+2
P195E
16E
TRANS. DEFAUT . ARMEMENT PLAGE HORAIRE PROG. 4+2
P195E
TRANS. PANIQUE CLAVIER PROG. 4+2
43
Tél : 01 69 02 88 00 fax 01 69 02 88 1
17E
195E
18E
TRANS. RETABLISSEMENT PANIQUE CLAVIER PROG. 4+2
P195E
19E
TRANS. ALARME INCENDIE CLAVIER PROG. 4+2
P195E
20E
TRANS. RETABLISSEMENT ALARME INCENDIE CLAVIER PROG. 4+2
P195E
21E
TRANS . ALARME MEDICAL CLAVIER PROG . 4+2
P195E
22E
TRANS. RETABLISSEMENT ALARME MEDICAL CLAVIER PROG. 4+2
DIAGNOSTIC CENTRALE & OPTION PAR DEFAUT
P200E
1E
AFFICHAGE NUMERO VERSION LOGICIEL
P200E
2E
AFFICHAGE NUMERO ADRESSE SUR CLAVIER
P200E
3E
AFFICHAGE DES SECTEURS ATTRIBUES AUX CLAVIERS
P200E
4E
AFFICHAGE ACTIVATION PLAGE HORAIRE
P200E
5E
AFFICHAGE VOLTAGE BATTERIE
P200E
6E
AFFICHAGE MODE TEST MARCHE
P200E
7E
ECRITURE EPROM (DTU )
P200E
8E
LIRE EPROM ( DTU)
P200E
9E
RETOUR PARAMETRES USINE POUR CODE UTILISATEUR / INSTALLATEUR et
NUMEROS de TELEPHONE par DEFAUT
P200E
10E
RAZ TOTAL
RETOUR DE TOUS LES PARAMETRES USINE PAR DEFAUT
P200E
11E
RAZ MEMOIRE EVENEMENTS
P200E
12E
DEMARRER RAPPEL
P200E
13E
CODE INSTALLATEUR
P200E
14E
RADIO RSSI ( SCANNING )
44
Tél : 01 69 02 88 00 fax 01 69 02 88 1
45
Tél : 01 69 02 88 00 fax 01 69 02 88 1
46
Tél : 01 69 02 88 00 fax 01 69 02 88 1
47
Tél : 01 69 02 88 00 fax 01 69 02 88 1

NOTICE DE PROGRAMMATION DES CENTRALES

Transcription

Documents pareils

Le mode sans échec.

Description Produit N° Produit Ensemble clavier souris sans

ID de l`inscription : 4379 Titre de l`inscription : Clavier Arabe Virtuel

Apprendre à taper plus vite au clavier

Télécharger la fiche produit

Tap`Touche - BiblioPresto.ca

Télécharger la fiche produit

Rider CLEA VINCENT

acer aspire 5733

Le matériel
