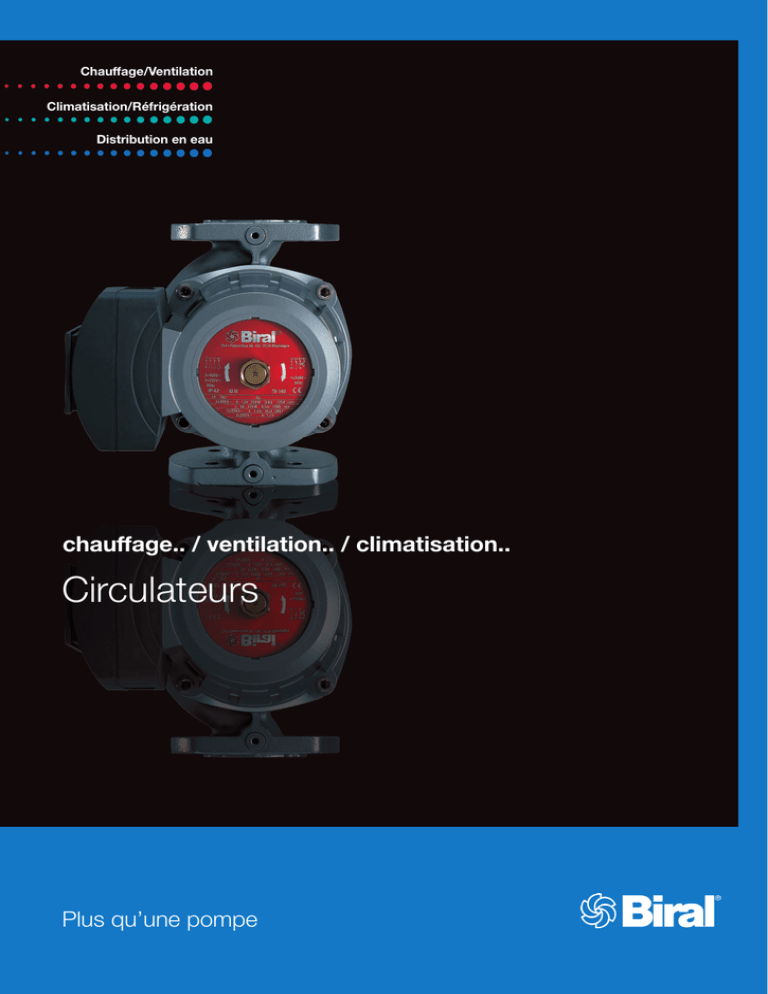

Circulateurs

Chauffage/Ventilation
Climatisation/Réfrigération
Distribution en eau
chauffage.. / ventilation.. / climatisation..
Circulateurs
Plus qu’une pompe
a
Connaissez-vous une gamme de pompes qui vous offre
une plus grande précision et une meilleure sécurité de conception
pour vos petits et grands problèmes?
H
kPa
600
Pompes centrifuges
normalisées
200
100
Pompes Inline
50
Circulateurs
20
Si vous envisagez de faire des installations
de chauffage, d’aération ou de climatisation
de toute grandeur, donnant entière
satisfaction à vos besoins tout en étant
économe, Biral est votre meilleur partenaire
pour la technique de pompage.
Biral vous offre un choix incomparablement
varié de pompes IEC et à rotor immergé,
la précision proverbiale suisse,
des documentations de conception
parfaites ainsi que le support par ordinateur
pour la sélection des pompes et des
commandes – tout ce dont l’expert
a besoin pour une mise en pratique.
Pourquoi donc faire des compromis
lors de la prochaine soumission?
C’est avec plaisir que nous vous ferons
parvenir de plus amples informations
et que nous vous conseillerons
pour toute question détaillée.
50
Pompes haute-efficacité
mini-énergie
150
400
m3/h
Inline-Pumpen
Pompes Inline
Pompe inline
Norm-Kreiselpumpen
Pompes centrifuges normalisées
Standardized centrifugal Pumps
EBZ-V/ EBZ-E
NT / NB
Chauffage
Climatisation/réfrigération
Eau sanitaire
Demandez les brochures
«Pompes haute-efficacité mini-énergie»,
«Pompes Biral Inline»
et «Pompes centrifuges normalisées».
Consultez aussi le Pumpselector.
1500
MX/M
Pompe de circulation
de chauffage
Circulateurs de chauffage à vitesse moyenne
1 × 230 V
Page 6
HX
Circulateurs à 2 hautes vitesses
pour installations industrielles de chauffage
et de climatisation
3 × 400 V, 1 × 230 V, 3 × 230 V
Page 12
WX/W
Circulateurs
pour eau chaude sanitaire
1 × 230 V, 3 × 400 V
Page 18
BS
Coffrets de commande
Page 25
HX
MX/M
WX/W
Circulateurs
BS
1
Le bon circulateur au bon endroit
Il appartient aux principes de Biral d’offrir pour chaque situation d’application la pompe qui convient parfaitement.
Domaine
d’application
Chauffage
par radiateurs
et par le sol
Bâtiment locatif
Hôpital
Hôtel
Administration
Pompes
Mini-Energie
Pompes
Mini-Energie
AX 12 – 13
Pompes standard
MX 10 – 13
Chauffage
– Pompes
uniques
Maison à une ou deux familles
– Pompes
jumelées
Chauffage
AD 401
AD 402 V2 – AD 652 V2
AD 802
Eau sanitaire
Circulation
d’eau sanitaire
2
A 12 KW – A 401 KW
MX 10 – 13
A 402 V2 KW – A 801 V2 KW
A 802 KW – A 1002 KW
AXW 12 – 13
AXW 10 – 14 smart
WX 10 – 13
AXW 13
AW 15 – AW 401
AW 402 V2
AXW 13 smart, 14 smart
Climatisation/réfrigération
Climatisation/
réfrigération
Géothermie
Pompe
à chaleur
A 12 – A 401
A 402 V2 – A 801 V2
A 802 – A 1002
Industrie
Bâtiments artisanaux
Bureaux
Pompes standard
M 14 – 15
Pompes
Mini-Energie
A 12 – A 401
A 402 V2 – A 801 V2
A 802 – A 1002
Pompes standard
HX 322 – 802
AD 401
AD 402 V2 – AD 652 V2
AD 802
M 14 – 15
A 402 V2 KW – A 801 V2 KW
A 802 KW – A 1002 KW
HX 322 – 802
WX 13 – 14
W 401 – 403
AXW 13
AW 15 – AW 401
AW 402 V2
AXW 13 smart, 14 smart
WX 13 – 14
W 401 – 403
3
Indications
pour le projet et le montage
1. Choix du circulateur
La condition d’un choix
correct est un point de
fonctionnement calculé de
l’installation (débit, pertes
de charge). On inclut souvent
dans les calculs des
suppléments de sécurité
et des arrondis.
C’est pourquoi Biral
recommande toujours de
choisir la pompe de grandeur
immédiatement inférieure.
2. Exigences posées au fluide
Le point de fonctionnement
effectif d’une installation
se situe à l’intersection de
la caractéristique calculée
du réseau de conduites et
de la courbe d’étranglement
du circulateur choisi
(caractéristique de la pompe).
Afin d’assurer en tout temps
la lubrification des paliers,
il faut assurer pour les
pompes de >200 W de
puissance consommée un
débit minimal de 0,2 …1m3/h.
Traitement de l’eau
Les directives SICC 97-1,
resp. VDI 2035 «Traitement
de l’eau pour installations
de chauffage, de vapeur
et de climatisation» doivent
être observées.
Dureté totale
7 à 14 °fH (4-8 °dH)
pH
8,3 à 9,5 (pour installations
avec composants en
aluminium ou métaux
cuivreux, 8,3 à max. 9)
Oxygène
<0,1 mg/dm3
Les installations doivent
être bien rincées avant
le remplissage.
Mélange antigel
Un mélange eau/glycol
jusqu’à une part de 50%
de glycol est admis.
Dès une part de 10% de
glycol, les données de débit
des pompes doivent être
corrigées selon la figure 2.
Fh: facteur de correction
pour la hauteur de
refoulement
Fq: facteur de correction
pour le débit
Détermination de la pompe
La pression de service calculée doit se trouver dans la zone grise.
(choisir toujours les plus petites pompes!)
Betriebstemperatur °C
Figure 1: Choix de la plus petite pompe
Figure 2: Facteurs de correction pour la caractéristique des pompes
par rapport au débit d’eau.
Domaine recommandé avec le meilleur rendement
–––––
Domaine possible
Point de fonctionnement calculé
P1 (W)
Puissance électrique consommée par la pompe
Exemple
H mélange = 30 kPa
Q mélange = 7 m3/h
Fluide:
mélange de 50% de glycol
pour une température
de service de –10 °C
Facteurs selon figure 2:
Fh
= 1,26
Fq
= 1,57
4
Conversion du point
de fonctionnement cherché
de la pompe au fluide
caloporteur eau
= H × Fh
H eau
= 30 ×1,26 = 37,8 kPa
Q eau
= Q × Fq
= 7×1,57 = 11 m3/h
Circulateur correspondant
Point de fonctionnement
Q/Heau:
Biral HX 322-2, vitesse II.
3. Pression de service
nécessaire sur le circulateur
4. Raccordement des conduites
et montage de la pompe
5. Raccordement électrique
Une trop basse pression de
service nuit à une lubrification
suffisante des paliers lisses de
la pompe (lubrification à l’eau)
et en réduit ainsi sa durée
de vie. Les valeurs indiquées
doivent donc être respectées
absolument.
La pression de service
nécessaire dépend du type
de pompe, de la température
maximale du fluide et de
la pression atmosphérique.
En cas de situation non
idéale du vase d’expansion,
la pression de service à
l’entrée de la pompe peut
diminuer en plus lors du
fonctionnement de la pompe
(voir figure 3).
Cela peut conduire à la
pénétration d’air et à une
lubrification insuffisante
des paliers.
Dans ce cas, la pression
de service statique doit être
augmentée en conséquence.
– Toujours monter la pompe
entre deux organes d’arrêt
(figure 5)
– Monter la pompe de
telle sorte que l’arbre
du moteur soit horizontal,
indépendamment de
la position du corps
de pompe (figure 4)
– Monter la pompe sans
contrainte dans la tuyauterie
– Quand la pompe est
montée, ne pas travailler à
proximité avec une flamme
de chalumeau de soudage
– Le montage de la pompe
de chauffage dans le circuit
de départ réduit le risque
d’encrassement. En cas
de très haute température
du fluide, la monter de
préférence dans le circuit
de retour
Les schémas de raccordement
sont représentés pour la série
correspondante.
H
E
N
Figure 3:
Répartition de la pression.
⊕ = domaine de surpression
䡬– = domaine de dépression
E = vase d’expansion
N = point neutre
H = hauteur de refoulement
de la pompe
Figure 4: Montage de la pompe
Le pompes Biral des séries
HX et W sont équipées d’un
moteur appelé Polycom, qui
peut être transformé au moyen
de trois connecteurs pour
diverses tensions et divers
modes de fonctionnement
(3 × 400 V, 1× 230 V,
commutation échelonnée
externe).
Les pompes sont livrées
avec un connecteur de type A
(3 × 400 W). Pour la tension
de réseau de 1× 230 V, un set
d’accessoires comprenant un
condensateur et un connecteur de type B est disponible.
Protection du moteur
Les circulateurs de petite
puissance électrique ainsi
que tous les circulateurs à
régulation électronique sont
résistants aux courts-circuits
et n’ont besoin d’aucune
protection externe du moteur.
Les types HX 322 à HX 802
et W 401 à W 403 ont besoin
d’une protection de moteur.
Pour ces moteurs, des
contacts de protection
d’enroulement (WSK, Klixon)
sont incorporés dans
l’enroulement du moteur.
Si la température d’enroulement
dépasse 180 °C (classe H),
le contact ouvre.
Nous recommandons
l’appareil de commande Biral
BS 752 ou BS 712 W4
(voir chapitre appareils de
commande). Une protection
thermique du moteur
(disjoncteur de protection de
moteur) ne protège que pour
un seul échelon de vitesse.
En cas de commutation
de l’échelon de vitesse,
la protection thermique
du moteur doit alors être
adaptée en conséquence.
Les circulateurs ne doivent
être raccordés directement
qu’à des lignes électriques
fixes. Un dispositif omnipolaire
de séparation avec une ouverture de contacts d’au moins
3 mm doit être monté en
amont du moteur.
Pour faciliter un remplacement
ultérieur, il faut faire une
boucle sur le raccordement
électrique (figure 5).
Des bruits de signaux de télécommande du réseau peuvent
être empêchés par la pose
d’un filtre de blocage.
Prière d’observer les
prescriptions locales.
En cas de températures
de l’eau de >100 °C, la ligne
de raccordement électrique
doit être exécutée résistante
à la chaleur.
Figure 5:
Faire une boucle sur le raccordement
électrique.
Fusibles amont:
max. 16 A retardé
Section des conducteurs:
max. 2,5 mm2
Courant de démarrage:
max. 3 fois le courant nominal
Les prescriptions du fournisseur local d’énergie doivent
être observées.
Classe de protection:
IP 44 selon DIN 40050.
5
Circulateurs de chauffage
Série:
MX/M
Circulateurs
à vitesse moyenne
1 × 230 V
Vue d’ensemble des types
l Exécution standard
Cote de montage
Type
2˝×170 mm
MX 10, MX 12
l
MX 13
l
M 14, M 15
l
MX 10-1, MX 12-1
l
MX 13-1
l
M 14-1, M 15-1
l
11/2˝ ×180 mm
2˝ ×180 mm
11/2˝ ×130 mm
1˝×130 mm
PN 10
MX 10-2, MX 12-2
l
MX 13-2
l
M 14-2, M 15-2
l
MX 10-3, MX 12-3
l
MX 13-3
l
MX 10-4, MX 12-4
l
MX 13-4
l
Raccordement électrique
Coffret de commande
pour ce circulateur:
voir page 25
6
M 14, M 15
01/2011
MX 10, MX 12, MX 13
MX/M
01/2011
1450 - 2550 1/min
7
MX 10, -1, -2, -3, -4
Tension
Fréquence de rotation
130/170/180 mm
10 bar
– 20°C à +110°C
500 m sur mer
0.1 bar
+0.35 bar
+1.1 bar
±0.01 bar
2.8 kg
II
I
Courant
II
I
Puissance
II
I
Condensateur intégré 1.5 µF, 400 V
1ⴛ230 V, 50 Hz
2300 1/min
1900 1/min
0.16 A
0.13 A
30...37 W
23...29 W
Moteur protégé contre les surintensités
et ne nécessite pas de protection thermique.
Coffrets de commande:
Pour plus amples informations voir page 25
0
H
[kPa]
25
0.4
v(1")
0
0.6
0.2
0.8
1
0.4
1.2
MX 10-1
⭋ = 1”, 3⁄4”
D = 11⁄2”
L = 180 mm
H = 235 mm
MX 10-2
⭋ = 11⁄2”, 11⁄4”, 1”, 3⁄4”
D = 2”
L = 180 mm
H = 245 mm
MX 10-3
⭋ = 1”, 3⁄4”
D = 11⁄2”
L = 130 mm
H = 185 mm
MX 10-4
⭋ = 1⁄2”
D = 1”
L = 130 mm
H = 178 mm
m/s
0.6
0.8
1.6
1
l/s
H
[m]
2.5
20
2
II
15
1.5
I
10
1
5
0.5
0
0
0.5
0
1
P1
[W]
40
2
1.5
3
2.5
m³/h
II
I
30
960685_01
20
MX 12, -1, -2, -3, -4
Cote de montage
Pression de service admissible
Temp. de service admissible
Pression minimale requise à
à 75°C température d’eau
Pour ±100 m d’altitude
Poids
MX 12
⭋ = 11⁄2”, 11⁄4”, 1”, 3⁄4”
D = 2”
L = 170 mm
H = 235 mm
130/170/180 mm
10 bar
– 20°C à +110°C
500 m sur mer
0.1 bar
+0.35 bar
+1.1 bar
±0.01 bar
2.8 kg
Tension
1ⴛ230 V, 50 Hz
III 2100 1/min
II 1800 1/min
I 1400 1/min
Courant
III 0.21 A
II 0.17 A
I 0.14 A
Puissance
III 42...50 W
II 34...41 W
I 26...31 W
Condensateur intégré 1.5 µF, 400 V
0
H
[kPa]
v(1")
0
0.5
0.2
1
0.4
1.5
0.6
0.8
MX 12-1
⭋ = 1”, 3⁄4”
D = 11⁄2”
L = 180 mm
H = 235 mm
MX 12-2
⭋ = 11⁄2”, 11⁄4”, 1”, 3⁄4”
D = 2”
L = 180 mm
H = 245 mm
MX 12-3
⭋ = 1”, 3⁄4”
D = 11⁄2”
L = 130 mm
H = 185 mm
MX 12-4
⭋ = 1⁄2”
D = 1”
L = 130 mm
H = 178 mm
m/s
1
2.0
l/s 1.2
H
[m]
30
3
III
25
20
2
II
15
I
10
1
5
0
0
0
P1
[W]
40
30
20
8
4
0.5
III
1
2
1.5
2.5
3
3.5
4
m³/h
5
II
I
960686_01
01/2011
Cote de montage
Poids
MX 10
⭋ = 11⁄2”, 11⁄4”, 1”, 3⁄4”
D = 2”
L = 170 mm
H = 235 mm
MX 13, -1, -2, -3, -4
Tension
III
II
I
Courant
III
II
I
Puissance
III
II
I
Condensateur intégré 2 µF, 400 V
130/170/180 mm
10 bar
– 20°C à +110°C
500 m sur mer
0.1 bar
+0.35 bar
+1.1 bar
±0.01 bar
3 kg
MX 13-1
⭋ = 1”, 3⁄4”
D = 11⁄2”
L = 180 mm
H = 235 mm
MX 13-2
⭋ = 11⁄2”, 11⁄4”, 1”, 3⁄4”
D = 2”
L = 180 mm
H = 245 mm
MX 13-3
⭋ = 1”, 3⁄4”
D = 11⁄2”
L = 130 mm
H = 185 mm
MX 13-4
⭋ = 1⁄2”
D = 1”
L = 130 mm
H = 178 mm
1ⴛ230 V, 50 Hz
2300 1/min
1800 1/min
1200 1/min
0.46 A
0.36 A
0.23 A
68...96 W
52...71 W
37...44 W
MX/M
Cote de montage
Poids
MX 13
⭋ = 11⁄2”, 11⁄4”, 1”, 3⁄4”
D = 2”
L = 170 mm
H = 235 mm
01/2011
9
M 14, -1, -2
Cote de montage
Poids
Tension
III
II
I
Courant
III
II
I
Puissance
III
II
I
170/180 mm
10 bar
– 20°C à +110°C
500 m sur mer
0.1 bar
+0.35 bar
+1.1 bar
±0.01 bar
4.5 kg
M 14
⭋ = 11⁄2”, 11⁄4”, 1”, 3⁄4”
D = 2”
L = 170 mm
H = 235 mm
M 14-1
⭋ = 1”, 3⁄4”
D = 11⁄2”
L = 180 mm
H = 235 mm
M 14-2
⭋ = 11⁄2”, 11⁄4”, 1”, 3⁄4”
D = 2”
L = 180 mm
H = 245 mm
1ⴛ230 V, 50 Hz
2550 1/min
2350 1/min
1700 1/min
0.95 A
0.85 A
0.6 A
95...215 W
85...185 W
75...120 W
Moteur protégé contre les surintensités et ne
nécessite pas de protection thermique.
M 15, -1, -2
Cote de montage
Poids
Tension
III
II
I
Courant
III
II
I
Puissance
III
II
I
170/180 mm
10 bar
– 20°C à +110°C
500 m sur mer
0.1 bar
+0.35 bar
+1.1 bar
±0.01 bar
4.5 kg
M 15
⭋ = 11⁄2”, 11⁄4”, 1”, 3⁄4”
D = 2”
L = 170 mm
H = 235 mm
M 15-1
⭋ = 1”, 3⁄4”
D = 11⁄2”
L = 180 mm
H = 235 mm
M 15-2
⭋ = 11⁄2”, 11⁄4”, 1”, 3⁄4”
D = 2”
L = 180 mm
H = 245 mm
1ⴛ230 V, 50 Hz
2500 1/min
2300 1/min
1450 1/min
1.1 A
0.9 A
0.6 A
140...250 W
105...195 W
90...125 W
01/2011
10
11
MX/M
Circulateurs de chauffage
Série
HX
Circulateurs à 2 hautes vitesses
pour installations industrielles
de chauffage
et de climatisation
3 × 400 V
1 × 230 V
3 × 230 V
DN
Exécution spéciale
32
Cote de montage
Type
2˝×190 mm
HX 322
l
11/2˝×180 mm
HX 322-1
l
2˝×180 mm
HX 322-2
l
∅ 40×220 mm
HX 402
l
∅ 40×250 mm
HX 402-1
l
∅ 50×270 mm
HX 501, HX 502
l
∅ 50×280 mm
HX 501-1, HX 502-1
l
65
∅ 65×340 mm
HX 652
l
80
∅ 80×360 mm
HX 802
40
PN 6
PN 10
PN 6-16
PN 16
Considérer les prescription:
p. ex. DIN 2401:
GG jusque
50
120 °C = 10 bar
> 120 °C = 8 bar
Normes ultérieures:
p. ex. DIN 4752
l
pour pompes
HX 301, HX 302
H
kPa
Coffret de commande
voir page 25
12
3 × 400 V~
Type B
H
kPa
1 × 230 V~
Type C
3 × 400 V~ aut.
H
kPa
01/2011
Type A
HX
01/2011
2000-2780 1/min
13
HX 322, HX 322-2
Cote de montage
HX 322
HX 322-2
Poids
Puissance
Fiche type A:
3ⴛ400 V, 50 Hz
Fiche type B:
1ⴛ230 V, 50 Hz
Fiche type B:
3ⴛ230 V, 50 Hz
190 mm
180 mm
10 bar
– 20°C à +140°C
500 m sur mer
0.3 bar
+0.35 bar
+1.1 bar
+3.3 bar
±0.01 bar
10 kg
II
I
II
I
HX 322
L = 190 mm
H = 255 mm
HX 322-2
L = 180 mm
H = 245 mm
2680 1/min
2200 1/min
180...330 W
130...225 W
Débit Courant Remarques
II
0.6 A Débit I+II
I
0.4 A enfichable
Condensateur:
II
1.9 A 8 µF, 280 V
seulement débit II
enfichable
seulement débit II
II
1.3 A enfichable
Protection du moteur nécessaire
HX 402, HX 402-1
Cote de montage
HX 402
HX 402-1
Poids
Puissance
Fiche type A:
3ⴛ400 V, 50 Hz
Fiche type B:
1ⴛ230 V, 50 Hz
Fiche type B:
3ⴛ230 V, 50 Hz
220 mm
250 mm
6-16 bar
– 20°C à +140°C
500 m sur mer
0.4 bar
+0.35 bar
+1.1 bar
+3.3 bar
±0.01 bar
14.5 kg
II
I
II
I
HX 402
L = 220 mm
A = 110 mm
HX 402-1
L = 250 mm
A = 125 mm
2550 1/min
2000 1/min
220...460 W
160...285 W
II
0.8 A Débit I+II
I
0.5 A enfichable
Condensateur:
II
2.5 A 14 µF, 280 V
seulement débit II
enfichable
seulement débit II
II
1.65 A enfichable
14
01/2011
HX 501, HX 501-1
Cote de montage
HX 501
HX 501-1
Poids
Puissance
Fiche type A:
3ⴛ400 V, 50 Hz
Fiche type B:
1ⴛ230 V, 50 Hz
Fiche type B:
3ⴛ230 V, 50 Hz
270 mm
280 mm
6-16 bar
– 20°C à +140°C
500 m sur mer
0.5 bar
+0.35 bar
+1.1 bar
+3.3 bar
±0.01 bar
20 kg
II
I
II
I
HX 501
L = 270 mm
A = 135 mm
HX 501-1
L = 280 mm
A = 140 mm
2520 1/min
1700 1/min
370...820 W
280...465 W
II
1.5 A Débit I+II
I
0.9 A enfichable
Condensateur:
II
4.5 A 40 µF, 280 V
seulement débit II
enfichable
seulement débit II
II
2.6 A enfichable
HX
HX 502, HX 502-1
Cote de montage
HX 502
HX 502-1
Poids
Puissance
Fiche type A:
3ⴛ400 V, 50 Hz
Fiche type B:
1ⴛ230 V, 50 Hz
Fiche type B:
3ⴛ230 V, 50 Hz
270 mm
280 mm
6-16 bar
– 20°C à +140°C
500 m sur mer
0.5 bar
+0.35 bar
+1.1 bar
+3.3 bar
±0.01 bar
20 kg
II
I
II
I
HX 502
L = 270 mm
A = 135 mm
HX 502-1
L = 280 mm
A = 140 mm
2780 1/min
2340 1/min
485...1020 W
365... 760 W
II
1.8 A Débit I+II
I
1.2 A enfichable
Condensateur:
II
5.3 A 30 µF, 280 V
seulement débit II
enfichable
seulement débit II
II
3.8 A enfichable
01/2011
15
HX 652
Cote de montage
Poids
Puissance
Fiche type A:
3ⴛ400 V, 50 Hz
Fiche type B:
1ⴛ230 V, 50 Hz
Fiche type B:
3ⴛ230 V, 50 Hz
340 mm
6-16 bar
– 20°C à +140°C
500 m sur mer
1.0 bar
+0.35 bar
+1.1 bar
+3.3 bar
±0.01 bar
26 kg
II
I
II
I
2780 1/min
2350 1/min
640...1550 W
500...1150 W
II
2.7 A Débit I+II
I
1.9 A enfichable
Condensateur:
II
8.2 A 35 µF, 280 V
seulement débit II
enfichable
seulement débit II
II
5.4 A enfichable
HX 802
Cote de montage
Exécution spéciale
Poids
Puissance
Fiche type A:
3ⴛ400 V, 50 Hz
Fiche type B:
1ⴛ230 V, 50 Hz
Fiche type B:
3ⴛ230 V, 50 Hz
360 mm
6 bar
16 bar
– 20°C à +140°C
500 m sur mer
1.6 bar
+0.35 bar
+1.1 bar
+3.3 bar
±0.01 bar
34.5 kg
II
I
II
I
2740 1/min
2290 1/min
980...2000 W
780...1500 W
II
3.4 A Débit I+II
I
2.4 A enfichable
Condensateur:
II
12.8 A 25 µF, 280 V
seulement débit II
enfichable
seulement débit II
II
6.6 A enfichable
16
01/2011
HX
17
Circulateurs
Série:
WX/W
Circulateurs
1 × 230 V
3 × 400 V
DN
25
Cote de montage
Type
11/4˝×120 mm
WX 10, WX 12
l
WX 13
l
WX 14
l
11/4˝×150 mm
40
∅ 40×250 mm
PN 10
PN 6-16
W 401, W 402, W 403
l
WX 10, WX 12, WX 13, WX 14
1× 230 V
W 401, W 402, W 403
W 401, W 402, W 403
Type A
Type B
1 × 230 V~
H
kPa
01/2011
H
kPa
3 × 400 V~
Coffret de commande
voir page 25
18
19
10/2012
WX/W
WX 10
Cote de montage
Poids
Tension
Courant
Puissance
1× 230 V
120 mm
10 bar
65°C (max. 22°fH
=12°dH)
95°C (max. 14°fH
=8°dH)
500 m sur mer
0.4 bar
+0.6 bar
2.4 kg
1ⴛ230 V, 50 Hz
2600 1/min
0.19 A
31...33 W
Corps de pompe: Bz
WX 12
Cote de montage
Poids
Tension
Courant
Puissance
1× 230 V
120 mm
10 bar
65°C (max. 22°fH
=12°dH)
95°C (max. 14°fH
=8°dH)
500 m sur mer
0.4 bar
+0.6 bar
2.4 kg
1ⴛ230 V, 50 Hz
2200 1/min
0.21 A
34...40 W
Corps de pompe: Bz
01/2011
20
WX 13
Cote de montage
Poids
Tension
Courant
Puissance
1× 230 V
150 mm
10 bar
65°C (max. 22°fH
=12°dH)
95°C (max. 14°fH
=8°dH)
500 m sur mer
0.4 bar
+0.6 bar
2.6 kg
1ⴛ230 V, 50 Hz
2600 1/min
0.35 A
60...70 W
Corps de pompe: Bz
Cote de montage
Poids
Tension
Courant
Puissance
1× 230 V
150 mm
10 bar
65°C (max. 22°fH
=12°dH)
95°C (max. 14°fH
=8°dH)
500 m sur mer
0.4 bar
+0.6 bar
2.6 kg
WX/W
WX 14
1ⴛ230 V, 50 Hz
2400 1/min
0.42 A
65...85 W
Corps de pompe: Bz
21
W 401
Cote de montage
250 mm
6-16 bar
65°C (max. 22°fH
=12°dH)
95°C (max. 14°fH
=8°dH)
500 m sur mer
0.4 bar
+0.6 bar
14.5 kg
Poids
Puissance
Fiche type A:
3ⴛ400 V, 50 Hz
Fiche type B:
1ⴛ230 V, 50 Hz
Fiche type B:
3ⴛ230 V, 50 Hz
II
I
II
I
1400 1/min
1180 1/min
160...235 W
60...120 W
II
0.8 A seulement débit
I
0.3 A II enfichable
Condensateur:
II
1.7 A 12 µF, 280 V
seulement débit II
enfichable
seulement débit II
II
1.7 A enfichable
Corps de pompe: Bz
W 402
Cote de montage
250 mm
6-16 bar
65°C (max. 22°fH
=12°dH)
95°C (max. 14°fH
=8°dH)
500 m sur mer
0.4 bar
+0.6 bar
14.5 kg
Poids
Puissance
Fiche type A:
3ⴛ400 V, 50 Hz
Fiche type B:
1ⴛ230 V, 50 Hz
Fiche type B:
3ⴛ230 V, 50 Hz
II
I
II
I
2780 1/min
2450 1/min
135...225 W
95...165 W
II
I
0.3 A II enfichable
Condensateur:
II
1.35 A 8 µF, 280 V
seulement débit II
enfichable
seulement débit II
II
1A
enfichable
22
01/2011
Corps de pompe: Bz
W 403
Cote de montage
250 mm
6-16 bar
65°C (max. 22°fH
=12°dH)
95°C (max. 14°fH
=8°dH)
500 m sur mer
0.4 bar
+0.6 bar
14.5 kg
Poids
Puissance
Fiche type A:
3ⴛ400 V, 50 Hz
Fiche type B:
1ⴛ230 V, 50 Hz
Fiche type B:
3ⴛ230 V, 50 Hz
II
I
II
I
2680 1/min
2200 1/min
180...330 W
130...225 W
II
I
0.4 A II enfichable
Condensateur:
II
1.9 A 8 µF, 280 V
seulement débit II
enfichable
seulement débit II
II
1.3 A enfichable
Corps de pompe: Bz
WX/W
01/2011
23
24
pour l’optimisation
d’un programme de
circulateurs voué au succès
Série:
BS
pour pompes simples
et pompes jumelles
Pour le fonctionnement
sûr de pompes à 2 vitesses
(plus grandes que P1 =
120 W), un disjoncteur
de moteur est nécessaire.
Avec le BS 712 W4
(montage mural), les pompes
sont protégées au deux
vitesses.
Possibilités de commande
BS 710
Commande marche/arrêt
BS 712 W4
Protection moteur
BS 752
Module de protection du moteur
01/2011
Type
BS
Pour l’enclenchement et le
déclenchement des pompes
en fonction du temps,
on emploie le BS 710.
Pompes spéciale 1~
pour eau sanitaire.
25
Coffret de commande
Protection moteur
Marche/Arrêt
MX 10, MX 12, MX 13
M 14, M 15
–
–
BS 710
HX 322…HX 802
BS 712 W4, BS 752
BS 710 +
BS 712 W4
Protection moteur
Marche/Arrêt
WX 10, WX 12
WX 13, WX 14
–
–
BS 710
W 401, W 402, W 403
BS 712 W4 1)
BS 752 1)
BS 710 +
BS 712 W4
1)
2)
Tableau de sélection
pour pompes simples
Table de sélection
pour pompes d’eau
sanitaire
Marche/Arrêt sur 10, 11
automatique
par horloge
01/2011
pour pompes 3~
26
BS 710:
Commande marche/arrêt
Coffret de commande
pour circulateurs;
commande automatique
marche/arrêt par horloge.
BS 712 W4:
Protection moteur
pour circulateur à moteur
3 × 400 V et deux vitesses.
– commande manuelle
marche/arrêt (o/0))
– programmation automatique
marche/arrêt (Î).
Intervalle de commutation
minimum 15 minutes.
Convient
pour les circulateurs suivants
BS 710 pour circulateurs à moteurs
monophasé et résistant aux
courts-circuits:
Alimentation 1×230 V:
MX 10, MX 12, MX 13, M 14, M 15,
WX 10, WX 12, WX 13, WX 14
Encombrement:
(L, H, P) 80×152×65 mm
Alimentation:
1×230 V, 50 Hz
Pouvoir de coupure:
max. 6 A
Type de protection:
IP 31 selon DIN 40050
BS 710 pour circulateurs
avec protection moteur:
Alimentation 3×400 V:
BS 710 + BS 712 W4/BS 752:
HX 322…HX 802
W 401, W 402, W 403 (3×400 V)
Alimentation 1×230 V (connecteur B)
– commande manuelle
marche/arrêt
– protection moteur incorporée
Encombrement:
(L, H, P) 105×170×82 mm
Alimentation:
3×400 V, 50 Hz
Pouvoir de coupure:
max. 4,0 kW
Type de protection:
Sélection manuelle de la vitesse
au moyen de la fiche à contact
du circulateur.
Attention:
Débrancher l’alimentation
électrique du circulateur avant
de procéder à la modification
de vitesse.
Convient
seulement 3 × 400 V
HX 322…HX 802
W 401…W 403
supplémentaires
– connexion pour branchement
d’une commande externe
marche/arrêt (p. ex. BS 710)
Convient
seulement 3 × 400 V
HX 322…HX 802
W 401…W 403
Encombrement:
(L, H, P) 45×75×105
Alimentation:
1×230 V, 50 Hz
Pouvoire de coupure:
max. 3 A
Type de protection:
BS
Module selon DIN,
pour le montage dans une
armoire de commande.
– déclenchement du circulateur
en cas de dérangement.
– signalisation de ce dérangement.
– signalisation à distance avec
un contact à potentiel neutre.
– convient pour la technique
centralisée de contrôle
et de commande (PCC).
01/2011
BS 752:
Modul de protection
du moteur
Module de protection
du moteur pour circulateurs
avec moteur triphasé,
avec contact incorporé pour
la protection du bobinage.
Sans la partie de puissance.
27
28
29
Biral GmbH
Freiherr-vom-Stein-Weg 15
D-72108 Rottenburg am Neckar
T +49 (0) 7472 16 33 0
F +49 (0) 7472 16 34 0
E-Mail: [email protected]
www.biral.de
Biral Pompen B.V
Printerweg 13 3821 AP
Postbus 2650 3800 GE
NL-Amersfoort
T +31 (0) 33 455 94 44
F +31 (0) 33 455 96 10
www.biral.nl
Plus qu’une pompe
Nr. 09/14 08 0252.0111_02 – Printed in Switzerland
Biral AG
Südstrasse 10
CH-3110 Münsingen
T +41 (0) 31 720 90 00
F +41 (0) 31 720 94 42
www.biral.ch
www.biralcampus.ch

Circulateurs

Transcription

Documents pareils

Limites prestations.ai

CHATEAU DE LA CHEVRE D`OR

Pompes hydrauliques à moteur à essence PGM

Technitube MS 20 bar

TUYAU MICRO

Compresseur à piston PULSAR S 282/50 M - Prematic e-Shop

Télécharger fichier pdf : Fiche technique du Bar des As

Détail de l`affaire | Référence : CHR-1657

[email protected] Tel :04.67.42.19.42 Fax

[email protected] Tel :04.67.42.19.42 Fax
