Etude thermique - Site Opale Sud

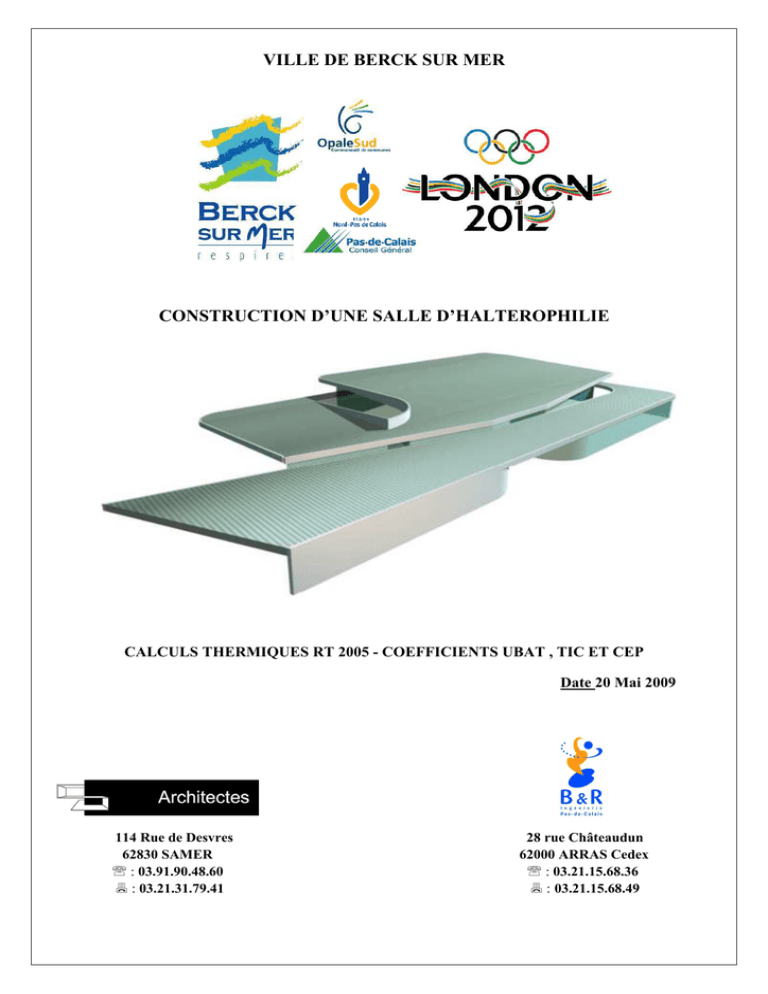

VILLE DE BERCK SUR MER
CONSTRUCTION D’UNE SALLE D’HALTEROPHILIE
CALCULS THERMIQUES RT 2005 - COEFFICIENTS UBAT , TIC ET CEP
Date 20 Mai 2009
114 Rue de Desvres
62830 SAMER
℡ : 03.91.90.48.60
: 03.21.31.79.41
28 rue Châteaudun
62000 ARRAS Cedex
℡ : 03.21.15.68.36
: 03.21.15.68.49
MAITRISE
D’OUVRAGE
VILLE DE BERCK / MER
1 Rue Henri Elby
62600 BERCK SUR MER
℡ : 03.21.89.90.00
: 03.21.89.90.91
:
MAITRISE
D’ŒUVRE
ARCHITECTE
CD ARCHITECTES
114 Rue de Desvres
62830 SAMER
℡ : 03.91.90.48.60
: 03.21.31.79.41
:
MAITRISE
D’ŒUVRE
B.E.T.
B&R INGENIERIE
28 Rue de Châteaudun
62000 ARRAS
℡ : 03.21.15.68.36
: 03.21.15.68.49
:
QUALICONSULT
Rue des Verrotières
Zone Industrielle des Dunes
62100 CALAIS
℡ : 03.21.17.07.62
: 03.21.17.77.59
:
COORDINATEUR
SPS
NOM DU CSPS
Adresse
Code Postal VILLE
℡:
:
:
COORDINATEUR
SSI
NOM DU CSSI
Adresse
Code Postal VILLE
℡:
:
:
BUREAU
DE
CONTRÔLE
I - DISPOSITIONS GENERALES :
Les calculs sont réalisés conformément à l’arrêté du 24 mai 2006 relatif aux caractéristiques thermiques
des bâtiments nouveaux et des parties nouvelles de bâtiments et aux règles ThU, ThS, ThI et ThCE
Les données ci-dessous prises en compte dans le calcul sont à communiquer à tous les corps d’état et
doivent être respectées en phase de mise en œuvre sur chantier.
Les calculs ont été effectués sur la base des plans et CCTP architecte et B&R ingénierie en phase APD du
15 Avril 2009 .
Les déperditions détaillées de cette note de calcul sont donnés à titre indicatif et ne peuvent en aucun cas
être reprise pour le dimensionnement des installations de chauffage. Le titulaire du lot « chauffage »
devra effectuer une nouvelle note de calcul avec tous les éléments disponibles des documents « Marché ».
Nota : Toute modification du projet (architecturale, plans, débits ou type de ventilation, matériaux,
matériels etc ) ultérieure à cette note remettrai en cause la validité des calculs suivants. BCE conseil se
libère dans ce cas de toute responsabilité et de toute garantie de réclamation.
Tout changement de prestation doit faire l’objet d’un justificatif au niveau du calcul cela pouvant nuire à
l’obtention de la conformité thermique finale.
En outre, nous rappelons que les isolants mis en œuvre devront bénéficier d’une certification de la
performance thermique du produit attribué par un organisme accrédité COFRAC ( ACERMI ).
La zone de bruit à été estimée en BR1. Ce classement est à confirmer et à communiquer par le maître
d’ouvrage.
II – HYPOTHESES DE CALCUL :
ISOLATION :
-
Façades extérieures en voile BA avec enduit ou brique de parement et isolation extérieure type
rockfaçade rockwool de 95mm ou équivalent et de Résistance mini = 2.60 m2°c/w
-
Murs intérieures donnant sur locaux techniques « chaufferie et ventilation » avec isolation intérieure
type placomur premium TH 38 10+80 mm de Résistance mini = 2.10 m2°c/w .
-
Plancher sur terre plein avec isolant surfacique de résistance mini = 1.7 m2°c/w
-
Faux plafond des locaux isolé par 20 cm de laine de verre type monospace 36 d’Isover
conductivité thermique égale à 0.036 w/m°c ou équivalent et de résistance mini =5.55 m2°c/w
-
Ensemble des menuiseries extérieures de type Aluminium à rupture de pont thermique, peu émissif
face 2, argon 16mm, Uw maxi = 2.2 w/m2°c (absence de volet roulant)
-
Bandeaux Danpalon en polycarbonate de 16 mm ou équivalent : coefficient de transfert maxi U= 1.55
w/m2°c.
de
CHAUFFAGE / VENTILATION :
-
Chauffage zone « vestiaire/sanitaire/degt/infirmerie » : Chauffage mixte par plancher chauffant eau
chaude et radiateurs eau chaude .
-
Chauffage zone « salle haltérophilie/musculation » : Chauffage par panneaux rayonnant eau chaude
-
Régulation terminale certifiée.
Température moyenne de distribution 65-55°c dT :40
Isolation des canalisations hors volume chauffé de classe 2.
Régulation en fonction de la température extérieure.
Gestion des circulateurs : vitesse variable, fonctionnement permanent en période de chauffe.
-
Production collective par une chaudière gaz condensation. Puissance 150 kw. (caractéristiques prises
en compte dans ce calcul : valeurs par défaut selon règles TH CE 2005)
-
Programmation à heures fixes avec contrôle d’ambiance.
-
ECS : production thermodynamique par 20 m2 de capteurs (20 capteurs de 1m2 ont été pris dans cette
étude). Orientation de Sud à SE ou SO. Inclinaison entre 40 et 50°c, horizon dégagé, 1 ballon bivalent
de 3000 L. Réseau ECS bouclé.
-
Ventilation de l’ensemble des locaux par 1 centrale double flux hygiénique haut rendement + micro
watt (pas de recyclage) composé d’un caisson de soufflage avec filtre F5 mini , d’un caisson
d’extraction, et d’un échangeur à plaque de récupération sur l’air extrait d’un rendement égale à 90%
(avec efficacité certifiée) , et d’une batterie eau chaude. Débits soufflés = débits repris = 4000 m3/h
en période d’occupation. Débits nuls en période d’inoccupation.
-
Puissance d’éclairage moyenne maxi à ne pas dépasser en zone « vestiaire/sanitaire/degt » = 13 W/m2
, avec un niveau d’éclairement <= 600 lux.
-
Puissance d’éclairage moyenne maxi à ne pas dépasser en zone « salle haltérophilie/musculation » =
16 W/m2 , avec un niveau d’éclairement de 900 lux.
Récapitulatif des résultats
Affaire : Salle d'haltérophilie et musculation Berck/Mer
Bâtiment : BAT_1
SHON............ : 1 202.5 m2
Ubat Base....... : 0.568 W/m2.K
_
Ubat......................................
Chauffage.................................
Rafraîchissement..........................
ECS.......................................
Aux. de chauffage et de rafraîchissement..
Auxiliaires de ventilation................
Eclairage.................................
Production photovoltaïque.................
:
:
:
:
:
:
:
:
Unités
|Référence|
W/m2.K
0.568
kWh EP/m2.an
53.9
kWh EP/m2.an
0.0
kWh EP/m2.an
75.4
kWh EP/m2.an
2.6
kWh EP/m2.an
18.5
kWh EP/m2.an
58.1
kWh EP/m2.an
0.0
_
Cep = Cep 5p =
Cep référence =
Gain 5p =
Projet |Gain %
0.626
-10.2
56.3
-4.5
0.0
+0.0
62.5
+17.1
3.9
-50.0
22.2
-20.0
56.8
+2.2
0.0
+0.0
_
201.7 kWh EP/m2.an
208.5 kWh EP/m2.an
+3.3 %
Le Cep (Cep 5 postes) du bâtiment est conforme à l'Arrêté du 24/05/2006
__________________________________________________
Pour les zones suivantes (B01-Z01) :
1-Vest/sanit
Tic projet =
Tic référence =
31.1 °C
31.2 °C
Le Tic de ces zones est conforme à l'Arrêté du 24/05/2006
Pour les zones suivantes (B01-Z02) :
2-SalleMuscu
Tic projet =
Tic référence =
29.5 °C
31.3 °C
Le Tic de ces zones est conforme à l'Arrêté du 24/05/2006
__________________________________________________
Le bâtiment est conforme à l'Arrêté du 24/05/2006 sous réserve du respect
du titre III de l'arrêté du 24/05/2006 et en particulier les articles : 38 à 77
Visual TTH 2008 - 16/05/2009
Salle d'haltérophilie et musculation Berck/Mer
CALCULS THERMIQUES REGLEMENTAIRES
AVEC
Visual TTH - 2008
NRT 2005
Conditions générales des calculs :
- Date du dépôt du Permis de construire
: 01/01/2008
- Département
Altitude
: 62
: 10 m
- Zone Hiver
Zone Eté
: H1
: Ea
- Température extérieure de base
Température intérieure par défaut
: -9 °C
: 19 °C
- Type de chauffage
: Non Electrique
- Hauteur sous plafond des étages courants
: 2.50 m
- Autres (Tertiaire)
INERTIE MOYENNE (Planchers lourds)
- Projet :
no du permis de construire
Certification
Adresse
:
: 0
:
AUXI LE CHATEAU
-
Visual TTH 2008 - 1.01 - 16/05/2009 - 10:57:17
BCE Conseil et Environnement - 1683-1
K-PAROIS
Page
1
Coefficients U hiver et psi des PAROIS
pour UBAT
Salle d'haltérophilie et musculation Berck/Mer
-------------------------------------------------------------------------------PchTPIsoSurf
b = 1.000
PLR A4TP+
U (w/m²°C) = 0.294
Plancher rdc TP Isol Surfaciq R=1.7
--------------------------------------------------------------------------------------------------------------------------------------------------------------PchTP Chauf
b = 1.000
PLR A4TP+
U (w/m²°C) = 0.287
Pch rdc TP Isol Surf R=1.7+chauf sol
--------------------------------------------------------------------------------------------------------------------------------------------------------------Façade Briq
b = 1.000
MUR A1
D.T.U
Epaisseur Lambda
Ru
Faç brique + voile BA 20 + Isol ext
mètre
w/m°C m²°C/w
-------------------------------------------------------------------------------voile béton
4,131
0.200
1.750 0.114
Complexe rockfaçade 95mm
0.100
2.600
brique de façade 10 cm
0.100
0.120
Rsi + Rse
0.170
-------------------------------------------------------------------------------1/U
= 3.004
U (w/m²°C) = 0.333
--------------------------------------------------------------------------------------------------------------------------------------------------------------Façade bard
b = 1.000
MUR A1
D.T.U
Epaisseur Lambda
Ru
Faç bardage + voile BA 20+ Isol ext
mètre
w/m°C m²°C/w
-------------------------------------------------------------------------------voile béton
4,131
0.200
1.750 0.114
Complexe rockfaçade 95mm
0.100
2.600
Rsi + Rse
0.170
-------------------------------------------------------------------------------1/U
= 2.884
U (w/m²°C) = 0.347
--------------------------------------------------------------------------------------------------------------------------------------------------------------Mur/chauffer
b = 0.900
MUR A1
D.T.U
Epaisseur Lambda
Ru
Mur sur chaufferie isol intérieure
mètre
w/m°C m²°C/w
-------------------------------------------------------------------------------voile BA
4,131
0.200
1.750 0.114
Placomur PSE TH 38 80+10
0.080
0.038 2.105
Platre
0.013
0.350 0.037
Rsi + Rsi
0.260
-------------------------------------------------------------------------------1/U
= 2.516
U (w/m²°C) = 0.397
--------------------------------------------------------------------------------
Légende : MUR
= Mur vertical ou cloison
PLR
= Plancher
PLD
= Plafond
LNQ
= Linéique, pont thermique
VEN
= Ventilation définie par le thermicien
Absence d'indication = paroi mal définie
Visual TTH 2008 - 1.01 - 16/05/2009 - 10:57:17
BCE Conseil et Environnement - 1683-1
K-PAROIS
Page
2
Coefficients U hiver et psi des PAROIS
pour UBAT
Salle d'haltérophilie et musculation Berck/Mer
-------------------------------------------------------------------------------Cloison CP
b = 0.070
MUR A1
D.T.U
Epaisseur Lambda
Ru
Cloison carreau de platre 21/19°c
mètre
w/m°C m²°C/w
-------------------------------------------------------------------------------Carreaux de platre
0.100
0.350 0.286
Rsi + Rsi
0.260
-------------------------------------------------------------------------------1/U
= 0.546
U (w/m²°C) = 1.832
--------------------------------------------------------------------------------------------------------------------------------------------------------------Redress/comb
b = 1.000
MUR A1+
D.T.U
Epaisseur Lambda
Ru
Redressement/comble isolé 20cm LdV
mètre
w/m°C m²°C/w
-------------------------------------------------------------------------------Laine de verre Isover monospace 36
0.200
0.036 5.556
Rsi + Rsi
0.260
-------------------------------------------------------------------------------1/U
= 5.816
U (w/m²°C) = 0.172
--------------------------------------------------------------------------------------------------------------------------------------------------------------FP isolé LdV
b = 1.000
PLD A2+
D.T.U
Epaisseur Lambda
Ru
Faux plafond isolé par 20cm LdV
mètre
w/m°C m²°C/w
-------------------------------------------------------------------------------Laine de verre Isover monospace 36
0.200
0.036 5.556
Rsi + Rsi
0.200
-------------------------------------------------------------------------------1/U
= 5.756
U (w/m²°C) = 0.174
--------------------------------------------------------------------------------------------------------------------------------------------------------------Ln TP ss PC
b = 1.000
LNQ L8+
psi (w/m°C) = 0.980
Ln TP Isolat Ext sans Pch chauffant
--------------------------------------------------------------------------------------------------------------------------------------------------------------Ln TP av PC
b = 1.000
LNQ L8+
psi (w/m°C) = 0.600
Ln TP Isolat Ext avec Pch chauffant
--------------------------------------------------------------------------------------------------------------------------------------------------------------Ln FP/faç IE
b = 1.000
LNQ L9
psi (w/m°C) = 0.660
Linéi pld haut leger/façade isol ext
--------------------------------------------------------------------------------------------------------------------------------------------------------------Ln FP/fac II
b = 1.000
LNQ L9
psi (w/m°C) = 0.080
Linéi pld haut leger/façade isol int
--------------------------------------------------------------------------------
Légende : MUR
= Mur vertical ou cloison
PLR
= Plancher
PLD
= Plafond
LNQ
= Linéique, pont thermique
VEN
= Ventilation définie par le thermicien
Absence d'indication = paroi mal définie
Visual TTH 2008 - 1.01 - 16/05/2009 - 10:57:17
BCE Conseil et Environnement - 1683-1
K-PAROIS
Page
3
Coefficients U hiver et psi des PAROIS
pour UBAT
Salle d'haltérophilie et musculation Berck/Mer
-------------------------------------------------------------------------------LnMMSisolExt
b = 1.000
LNQ LNA
psi (w/m°C) = 0.180
Linéique angle mur sortant isol ext
--------------------------------------------------------------------------------------------------------------------------------------------------------------LnMMRisolInt
b = 1.000
LNQ LNA
psi (w/m°C) = 0.030
Linéique angle mur rentrant isol ext
--------------------------------------------------------------------------------------------------------------------------------------------------------------Ln M/RefC1
b = 0.900
LNQ LNA
psi (w/m°C) = 0.624
Linéique Mur Refend continu psi 1
--------------------------------------------------------------------------------------------------------------------------------------------------------------LnMenApIsolE
b = 1.000
LNQ LNA
psi (w/m°C) = 0.400
Linéi menuisAppui IsolationExterieur
--------------------------------------------------------------------------------------------------------------------------------------------------------------LnMen T&L
b = 1.000
LNQ LNA
psi (w/m°C) = 0.110
Linéi men Tab & Lint Isol Exterieur
--------------------------------------------------------------------------------------------------------------------------------------------------------------LnSeuilPorte
b = 1.000
LNQ LNA
psi (w/m°C) = 0.160
Linéi de seuil de porte
--------------------------------------------------------------------------------------------------------------------------------------------------------------Ln MR/béton
b = 1.000
LNQ LNA
psi (w/m°C) = 0.560
Lin tableau mur rideau/béton psi1=2
--------------------------------------------------------------------------------------------------------------------------------------------------------------ME23_P
b = 1.000
MUR A1FR
U (w/m²°C) = 1.550
Façade rideaux
--------------------------------------------------------------------------------------------------------------------------------------------------------------ME24_P
b = 1.000
MUR A1FR
U (w/m²°C) = 1.550
Façade rideaux
--------------------------------------------------------------------------------------------------------------------------------------------------------------MR
b = 1.000
MUR A1FR+
U (w/m²°C) = 2.500
Mur vitré
--------------------------------------------------------------------------------------------------------------------------------------------------------------ME25_P
b = 1.000
MUR A1FR
U (w/m²°C) = 1.550
Façade rideaux
--------------------------------------------------------------------------------
Légende : MUR
= Mur vertical ou cloison
PLR
= Plancher
PLD
= Plafond
LNQ
= Linéique, pont thermique
VEN
= Ventilation définie par le thermicien
Absence d'indication = paroi mal définie
Visual TTH 2008, TTH-Ue 2005 - 1.00a - 16/05/2009 - 10:57:17
BCE Conseil et Environnement - 1683-1
Page
Calcul de coefficient de transmission
surfacique Ue
Salle d'haltérophilie et musculation Berck/Mer
--------------------------------------------------------------------------PchTPIsoSurf (Plancher rdc TP Isol Surfaciq R=1.7
PLR
Calcul de résistance thermique globale Rf :
--------------------------------------------------------------------------Surface du plancher
A =
1230.000 m²
Périmètre du plancher, sur l'extérieur
282.000 m
Lambda du sol
2.000 W/(m.K)
Coeff. linéique de la liaison plancher bas
Psi =
1.070 W/(m.K)
Longueur de la liaison
L =
193.000 m
Chauffage par le sol
Non
Epaisseur de la dalle
Lambda du béton
0.200
1.750
m
W/(m.K)
Type d'isolation
Toute la surface
Epaisseur de l'isolant
0.070 m
Lambda de l'isolant
0.041 W/(m.K)
--------------------------------------------------------------------------Rf
1.245 m².K/W
---------------------------------------------------------------------------
Calcul du Ue de plancher sur terre plein avec isolation sur toute la surface :
--------------------------------------------------------------------------Epaisseur du mur toutes couches comprises
W =
0.320 m
--------------------------------------------------------------------------Ue
0.293 W/m².K
---------------------------------------------------------------------------
Légende : MUR
= Mur vertical ou cloison
PLR
= Plancher
PLD
= Plafond
LNQ
= Linéique, pont thermique
VEN
= Ventilation définie par le thermicien
Absence d'indication = paroi mal définie
5
Visual TTH 2008, TTH-Ue 2005 - 1.00a - 16/05/2009 - 10:57:17
BCE Conseil et Environnement - 1683-1
Page
Calcul de coefficient de transmission
surfacique Ue
Salle d'haltérophilie et musculation Berck/Mer
--------------------------------------------------------------------------PchTP Chauf (Pch rdc TP Isol Surf R=1.7+chauf so
PLR
Calcul de résistance thermique globale Rf :
--------------------------------------------------------------------------Surface du plancher
A =
1230.000 m²
Périmètre du plancher, sur l'extérieur
282.000 m
Lambda du sol
2.000 W/(m.K)
Coeff. linéique de la liaison plancher bas
Psi =
1.070 W/(m.K)
Longueur de la liaison
L =
193.000 m
Chauffage par le sol
Oui
Epaisseur de la dalle
Lambda du béton
0.200
1.750
m
W/(m.K)
Type d'isolation
Toute la surface
Epaisseur de l'isolant
0.070 m
Lambda de l'isolant
0.041 W/(m.K)
--------------------------------------------------------------------------Rf
1.390 m².K/W
---------------------------------------------------------------------------
Calcul du Ue de plancher sur terre plein avec isolation sur toute la surface :
--------------------------------------------------------------------------Epaisseur du mur toutes couches comprises
W =
0.320 m
--------------------------------------------------------------------------Ue
0.287 W/m².K
---------------------------------------------------------------------------
Légende : MUR
= Mur vertical ou cloison
PLR
= Plancher
PLD
= Plafond
LNQ
= Linéique, pont thermique
VEN
= Ventilation définie par le thermicien
Absence d'indication = paroi mal définie
6
Visual TTH 2008 - 1.01 - 16/05/2009 - 10:57:23
BCE Conseil et Environnement - 1683-1
K-OUVRAN
Page
7
Coefficients U des OUVRANTS
Salle d'haltérophilie et musculation Berck/Mer
-------------------------------------------------------------------------------ME1
L(m) = 3.30
H(m) = 0.50 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME1a
L(m) = 2.90
H(m) = 0.50 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME2
L(m) = 2.30
H(m) = 2.70 Ps = 1.2 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME3
L(m) = 3.20
H(m) = 2.70 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME4
L(m) = 1.80
H(m) = 2.50 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME5
L(m) = 1.80
H(m) = 2.50 Ps = 1.2 A5+
Ujn = 4.80
menuiserie alu à rupture de PT
Uw = 4.80
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME6
L(m) = 3.90
H(m) = 2.50 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME7
L(m) = 1.40
H(m) = 2.50 Ps = 1.2 A5+
Ujn = 4.80
menuiserie alu à rupture de PT
Uw = 4.80
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME8
L(m) = 24.20
H(m) = 1.80 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME9
L(m) = 4.20
H(m) = 1.80 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME10
L(m) = 1.20
H(m) = 2.50 Ps = 1.2 A5+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME11
L(m) = 6.75
H(m) = 2.50 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--
Visual TTH 2008 - 1.01 - 16/05/2009 - 10:57:23
BCE Conseil et Environnement - 1683-1
K-OUVRAN
Page
8
Coefficients U des OUVRANTS
Salle d'haltérophilie et musculation Berck/Mer
-------------------------------------------------------------------------------ME12
L(m) = 5.75
H(m) = 2.50 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME13
L(m) = 1.10
H(m) = 2.50 Ps = 1.2 A5+
Ujn = 4.80
menuiserie alu à rupture de PT
Uw = 4.80
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME14
L(m) = 2.80
H(m) = 2.50 Ps = 1.2 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME15
L(m) = 7.95
H(m) = 2.50 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME16
L(m) = 1.70
H(m) = 2.50 Ps = 1.2 A5+
Ujn = 4.80
menuiserie alu à rupture de PT
Uw = 4.80
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME17
L(m) = 7.60
H(m) = 4.70 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME18
L(m) = 20.00
H(m) = 1.00 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME19
L(m) = 8.40
H(m) = 1.00 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME20
L(m) = 6.15
H(m) = 1.00 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME21
L(m) = 17.80
H(m) = 2.50 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME22
L(m) = 6.20
H(m) = 2.50 Ps = 0.3 A6+
Ujn = 2.20
menuiserie alu à rupture de PT
Uw = 2.20
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME23
L(m) = 33.40
H(m) = 2.00 Ps =
A6FR
Ujn = 1.55
Danpalon polycarbonate 16mm
Uw = 1.55
----------------------------------------------------------------------(w/m²°C)--
Visual TTH 2008 - 1.01 - 16/05/2009 - 10:57:23
BCE Conseil et Environnement - 1683-1
K-OUVRAN
Page
9
Coefficients U des OUVRANTS
Salle d'haltérophilie et musculation Berck/Mer
-------------------------------------------------------------------------------ME24
L(m) = 33.40
H(m) = 1.00 Ps =
A6FR
Ujn = 1.55
Danpalon polycarbonate 16mm
Uw = 1.55
----------------------------------------------------------------------(w/m²°C)--------------------------------------------------------------------------------ME25
L(m) = 17.00
H(m) = 1.00 Ps =
A6FR
Ujn = 1.55
Danpalon polycarbonate 16mm
Uw = 1.55
----------------------------------------------------------------------(w/m²°C)--
Visual TTH 2008 VMC 7.41 - 16/05/2009 - 10:58
BCE Conseil et Environnement, Licence 1683-1
R_1----Page 17
INFILTRATIONS d'AIR selon EN 12831
Salle d'haltérophilie et musculation Berck/Mer
Zone No 1
Vest/sanit
Locaux en simple ou double exposition
Surface habitable de la zone..... : 450m2
Hauteur fenêtres au-dessus de sol : inférieure à 10m
Fact. correct. hauteur....epsilon : 1.0 (EN 12831 p.69)
Tau renouv. d'air sous 50pa...n50 : 6
Classe d'exposition ..............: Site non abrité
------------------------------------------------------ MFt ----------Pièce
Vol. OE
e
V'inf
VD
--------------------------------------------------------------(m3/h)-D Arbitre
41
0 0.01
5
5
Douche 1
68
1 0.03
24
24
douche 2
68
1 0.03
24
24
douche 3
68
1 0.03
24
24
douche 4
68
1 0.03
24
24
infirmerie
68
1 0.03
24
24
wc infirm
13
0.01
2
2
attente
24
2 0.05
14
14
dégt vest
100
2 0.05
60
60
sanit F1
121
0 0.01
15
15
sanit H1
121
0.01
15
15
sanit F2
41
0.01
5
5
sanit H2
45
0.01
5
5
sauna1
28
0.01
3
3
sauna2
28
0.01
3
3
ménage
25
0 0.01
3
3
degt sauna
113
2 0.05
68
68
hall
112
1 0.03
40
40
bureau
65
1 0.03
23
23
ventilatio
1215
0.01
146
146
---------------------------------------------------------------------Total ....
2430
530
530
Vol
OE
e
V'inf
VD
Nota
=
=
=
=
=
=
Volume de la pièce (local)
Nb d'ouvertures exposées
Coefficient d'exposition selon EN 12831 p.68
Débit d'air d'infiltration à travers l'enveloppe
2 . Vol . n50 . e . epsilon : EN 12831 p.25
V'Inf : Volume d'infiltration d'air pour les déperditions
= En tertaire l'air neuf est défini avec la saisie
des déperditions local par local, avec la 'paroi' VENTILATION
Etage : rdc
Visual TTH 2008 VMC 7.41 - 16/05/2009 - 10:58
BCE Conseil et Environnement, Licence 1683-1
R_2----Page 18
INFILTRATIONS d'AIR selon EN 12831
Salle d'haltérophilie et musculation Berck/Mer
Zone No 2
SalleMuscu
Locaux en simple ou double exposition
Surface habitable de la zone..... : 753m2
Hauteur fenêtres au-dessus de sol : inférieure à 10m
Fact. correct. hauteur....epsilon : 1.0 (EN 12831 p.69)
Tau renouv. d'air sous 50pa...n50 : 6
Classe d'exposition ..............: Site non abrité
------------------------------------------------------ MFt ----------Pièce
Vol. OE
e
V'inf
VD
--------------------------------------------------------------(m3/h)-SalleMuscu
2678
2 0.05 1607
1607
ZnonEquipé
410
2 0.05
246
246
Ventilatio
3087
0.01
370
370
---------------------------------------------------------------------Total ....
6174
2223
2223
Vol
OE
e
V'inf
VD
Nota
=
=
=
=
=
=
Volume de la pièce (local)
Nb d'ouvertures exposées
Coefficient d'exposition selon EN 12831 p.68
Débit d'air d'infiltration à travers l'enveloppe
2 . Vol . n50 . e . epsilon : EN 12831 p.25
V'Inf : Volume d'infiltration d'air pour les déperditions
= En tertaire l'air neuf est défini avec la saisie
des déperditions local par local, avec la 'paroi' VENTILATION
Etage : rdc
Visual TTH 2008 Deper 7.34 - 16/05/2009 - 10:58
BCE Conseil et Environnement, Licence 1683-1
D_1----Page 19
CALCUL DES DEPERDITIONS
Salle d'haltérophilie et musculation Berck/Mer
Température extérieure de référence .....:
Température intérieure par défaut .......:
Zone No 1
Vest/sanit
-9°C
19°C
Calcul des Déperditions suivant les Règles EN 12831
Inertie moyenne, Temps de relance = 2h, Chute de température = 3°C
Valeur de la surpuissance selon la norme 20 w/m2
Date du permis de construire retenue pour les calculs : 01/01/2008
-------------------------------------------------------------- MFt ------Parois/Ouvrants
L(m)
H(m)
U
U déduit
b
US
-------------------------------------------------------------------(W/°C)--- D Arbitre --PchTPIsoSurf
15.00
1.00
0.29
1.00
4.40
FP isolé LdV
15.00
1.00
0.17
1.00
2.61
Façade Briq
0.40
2.70
0.33
1.00
0.36
Cloison CP
3.95
2.70
1.83
0.07
1.37
Ln TP ss PC
0.40
1.00
0.98
1.00
0.39
Ln FP/faç IE
0.40
1.00
0.66
1.00
0.26
Infiltration d'air
4.86 m3/h
0.34
1.00
1.65
--------Total :
11.04
--- Douche 1 --PchTPIsoSurf
7.60
3.30
0.29
1.00
7.36
FP isolé LdV
7.60
3.30
0.17
1.00
4.36
Façade Briq
3.30
2.70
0.33
1.00
2.97
ME1
3.30
0.50
2.20
0.33
1.00
3.08
Cloison CP
3.30
2.70
1.83
0.07
1.14
Ln TP ss PC
3.30
1.00
0.98
1.00
3.23
Ln FP/faç IE
3.30
1.00
0.66
1.00
2.18
Ln FP/fac II
3.30
1.00
0.08
1.00
0.26
LnMenApIsolE
3.30
1.00
0.40
1.00
1.32
LnMen T&L
3.30
1.00
0.11
1.00
0.36
Infiltration d'air
24.40 m3/h
0.34
1.00
8.30
--------Total :
34.56
--- douche 2 --PchTPIsoSurf
7.60
3.30
0.29
1.00
7.36
FP isolé LdV
7.60
3.30
0.17
1.00
4.36
Façade Briq
3.30
2.70
0.33
1.00
2.97
ME1
3.30
0.50
2.20
0.33
1.00
3.08
Cloison CP
3.30
2.70
1.83
0.07
1.14
Ln TP ss PC
3.30
1.00
0.98
1.00
3.23
Ln FP/faç IE
3.30
1.00
0.66
1.00
2.18
Ln FP/fac II
3.30
1.00
0.08
1.00
0.26
LnMenApIsolE
3.30
1.00
0.40
1.00
1.32
LnMen T&L
3.30
1.00
0.11
1.00
0.36
Infiltration d'air
24.40 m3/h
0.34
1.00
8.30
--------Total :
34.56
--- douche 3 --PchTPIsoSurf
7.60
3.30
0.29
1.00
7.36
FP isolé LdV
7.60
3.30
0.17
1.00
4.36
Façade Briq
3.30
2.70
0.33
1.00
2.97
ME1
3.30
0.50
2.20
0.33
1.00
3.08
Cloison CP
3.30
2.70
1.83
0.07
1.14
Ln TP ss PC
3.30
1.00
0.98
1.00
3.23
Ln FP/faç IE
3.30
1.00
0.66
1.00
2.18
Ln FP/fac II
3.30
1.00
0.08
1.00
0.26
LnMenApIsolE
3.30
1.00
0.40
1.00
1.32
LnMen T&L
3.30
1.00
0.11
1.00
0.36
Infiltration d'air
24.40 m3/h
0.34
1.00
8.30
--------Total :
34.56
Etage : rdc
Visual TTH 2008 Deper 7.34 - 16/05/2009 - 10:58 - Suite BCE Conseil et Environnement, Licence 1683-1
Salle d'haltérophilie et musculation Berck/Mer
Température extérieure de référence .....:
Température intérieure par défaut .......:
Zone No 1
D_1----Page 20
Vest/sanit
-9°C
19°C
Calcul des Déperditions suivant les Règles EN 12831
Inertie moyenne, Temps de relance = 2h, Chute de température = 3°C
Valeur de la surpuissance selon la norme 20 w/m2
Date du permis de construire retenue pour les calculs : 01/01/2008
-------------------------------------------------------------- MFt ------Parois/Ouvrants
L(m)
H(m)
U
U déduit
b
US
-------------------------------------------------------------------(W/°C)--- douche 4 --PchTPIsoSurf
7.60
3.30
0.29
1.00
7.36
FP isolé LdV
7.60
3.30
0.17
1.00
4.36
Façade Briq
3.30
2.70
0.33
1.00
2.97
ME1
3.30
0.50
2.20
0.33
1.00
3.08
Façade Briq
2.10
2.70
0.33
1.00
1.89
Cloison CP
3.30
2.70
1.83
0.07
1.14
Ln TP ss PC
3.30
1.00
0.98
1.00
3.23
Ln FP/faç IE
3.30
1.00
0.66
1.00
2.18
Ln TP ss PC
2.10
1.00
0.98
1.00
2.06
Ln FP/faç IE
2.10
1.00
0.66
1.00
1.39
LnMMSisolExt
2.70
1.00
0.18
1.00
0.49
Ln FP/fac II
3.30
1.00
0.08
1.00
0.26
LnMenApIsolE
3.30
1.00
0.40
1.00
1.32
LnMen T&L
3.30
1.00
0.11
1.00
0.36
Infiltration d'air
24.40 m3/h
0.34
1.00
8.30
--------Total :
40.38
--- infirmerie --MR
3.50
2.70
2.50
1.00
23.63
ME10
1.20
2.50
2.20
2.50
1.00
-0.90
ME2
2.30
2.70
2.20
2.50
1.00
-1.86
PchTPIsoSurf
17.60
1.00
0.29
1.00
5.17
FP isolé LdV
17.60
1.00
0.17
1.00
3.06
LnSeuilPorte
1.20
1.00
0.16
1.00
0.19
Ln MR/béton
2.30
1.00
0.56
1.00
1.29
LnMen T&L
3.50
1.00
0.11
1.00
0.39
Infiltration d'air
24.40 m3/h
0.34
1.00
8.30
--------Total :
39.25
--- wc infirm --PchTPIsoSurf
4.80
1.00
0.29
1.00
1.41
FP isolé LdV
4.80
1.00
0.17
1.00
0.83
Infiltration d'air
1.56 m3/h
0.34
1.00
0.53
--------Total :
2.77
--- attente --PchTPIsoSurf
8.85
1.00
0.29
1.00
2.60
FP isolé LdV
8.85
1.00
0.17
1.00
1.54
Façade Briq
2.80
2.70
0.33
1.00
2.52
ME1a
2.90
0.50
2.20
0.33
1.00
2.71
MR
3.20
2.70
2.50
1.00
21.60
ME3
3.20
2.70
2.20
2.50
1.00
-2.59
Ln TP ss PC
2.80
1.00
0.98
1.00
2.74
Ln FP/faç IE
2.80
1.00
0.66
1.00
1.85
Ln MR/béton
3.20
1.00
0.56
1.00
1.79
LnMen T&L
3.20
1.00
0.11
1.00
0.35
LnMen T&L
2.70
1.00
0.11
1.00
0.30
Infiltration d'air
14.34 m3/h
0.34
1.00
4.88
--------Total :
40.28
--- dégt vest --PchTPIsoSurf
37.20
1.00
0.29
1.00
10.92
FP isolé LdV
37.20
1.00
0.17
1.00
6.46
MR
7.60
4.70
2.50
1.00
89.30
ME17
7.60
4.70
2.20
2.50
1.00
-10.72
Façade bard
20.00
2.05
0.35
1.00
14.21
ME18
20.00
1.00
2.20
0.35
1.00
37.07
Redress/comb
20.00
2.05
0.19
1.00
7.79
Etage : rdc
Ln MR/béton
Ln MR/béton
LnMen T&L
Ln FP/faç IE
LnMenApIsolE
LnMen T&L
LnMen T&L
Infiltration d'air
7.60
4.70
7.60
20.00
20.00
20.00
2.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
60.26 m3/h
0.56
0.56
0.11
0.66
0.40
0.11
0.11
0.34
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
Total :
4.26
2.63
0.84
13.20
8.00
2.20
0.22
20.49
--------206.87
Visual TTH 2008 Deper 7.34 - 16/05/2009 - 10:58 - Suite BCE Conseil et Environnement, Licence 1683-1
Salle d'haltérophilie et musculation Berck/Mer
Température extérieure de référence .....:
Température intérieure par défaut .......:
Zone No 1
D_1----Page 21
Vest/sanit
-9°C
19°C
Calcul des Déperditions suivant les Règles EN 12831
Inertie moyenne, Temps de relance = 2h, Chute de température = 3°C
Valeur de la surpuissance selon la norme 20 w/m2
Date du permis de construire retenue pour les calculs : 01/01/2008
-------------------------------------------------------------- MFt ------Parois/Ouvrants
L(m)
H(m)
U
U déduit
b
US
-------------------------------------------------------------------(W/°C)--- sanit F1 --PchTPIsoSurf
11.37
3.95
0.29
1.00
13.18
FP isolé LdV
11.37
3.95
0.17
1.00
7.80
Façade Briq
11.37
2.70
0.33
1.00
10.22
Mur/chauffer
3.95
2.70
0.40
0.90
3.81
Ln TP ss PC
11.37
1.00
0.98
1.00
11.14
Ln FP/faç IE
11.37
1.00
0.66
1.00
7.50
Ln TP ss PC
3.95
1.00
0.98
1.00
3.87
Ln FP/fac II
3.95
1.00
0.08
1.00
0.32
LnMMSisolExt
2.70
1.00
0.18
1.00
0.49
Infiltration d'air
14.55 m3/h
0.34
1.00
4.95
--------Total :
63.28
--- sanit H1 --PchTPIsoSurf
11.37
3.95
0.29
1.00
13.18
FP isolé LdV
11.37
3.95
0.17
1.00
7.80
Mur/chauffer
3.95
2.70
0.40
0.90
3.81
Ln TP ss PC
3.95
1.00
0.98
1.00
3.87
Ln FP/fac II
3.95
1.00
0.08
1.00
0.32
LnMMRisolInt
2.70
1.00
0.03
1.00
0.08
Infiltration d'air
14.55 m3/h
0.34
1.00
4.95
--------Total :
34.01
--- sanit F2 --PchTPIsoSurf
15.20
1.00
0.29
1.00
4.46
FP isolé LdV
15.20
1.00
0.17
1.00
2.64
Infiltration d'air
4.92 m3/h
0.34
1.00
1.67
--------Total :
8.77
--- sanit H2 --PchTPIsoSurf
16.60
1.00
0.29
1.00
4.87
FP isolé LdV
16.60
1.00
0.17
1.00
2.88
Infiltration d'air
5.38 m3/h
0.34
1.00
1.83
--------Total :
9.58
--- sauna1 --PchTPIsoSurf
10.20
1.00
0.29
1.00
2.99
FP isolé LdV
10.20
1.00
0.17
1.00
1.77
Mur/chauffer
0.70
2.70
0.40
0.90
0.68
Ln TP ss PC
0.70
1.00
0.98
1.00
0.69
Ln FP/fac II
0.70
1.00
0.08
1.00
0.06
Infiltration d'air
3.30 m3/h
0.34
1.00
1.12
--------Total :
7.31
--- sauna2 --PchTPIsoSurf
10.20
1.00
0.29
1.00
2.99
FP isolé LdV
10.20
1.00
0.17
1.00
1.77
Mur/chauffer
2.90
2.70
0.40
0.90
2.80
Ln TP ss PC
2.90
1.00
0.98
1.00
2.84
Ln FP/fac II
2.90
1.00
0.08
1.00
0.23
Infiltration d'air
3.30 m3/h
0.34
1.00
1.12
--------Total :
11.76
Etage : rdc
Visual TTH 2008 Deper 7.34 - 16/05/2009 - 10:58 - Suite BCE Conseil et Environnement, Licence 1683-1
Salle d'haltérophilie et musculation Berck/Mer
Zone No 1
Température extérieure de référence .....: -9°C
Température intérieure par défaut .......: 19°C
D_1----Page 22
Vest/sanit
Calcul des Déperditions suivant les Règles EN 12831
Inertie moyenne, Temps de relance = 2h, Chute de température = 3°C
Valeur de la surpuissance selon la norme 20 w/m2
Date du permis de construire retenue pour les calculs : 01/01/2008
-------------------------------------------------------------- MFt ------Parois/Ouvrants
L(m)
H(m)
U
U déduit
b
US
-------------------------------------------------------------------(W/°C)--- ménage --PchTPIsoSurf
9.20
1.00
0.29
1.00
2.70
FP isolé LdV
9.20
1.00
0.17
1.00
1.60
Façade bard
3.30
2.70
0.35
1.00
3.09
Mur/chauffer
2.60
2.70
0.40
0.90
2.51
Ln TP ss PC
2.60
1.00
0.98
1.00
2.55
Ln FP/fac II
2.60
1.00
0.08
1.00
0.21
Ln TP ss PC
3.30
1.00
0.98
1.00
3.23
Ln FP/faç IE
3.30
1.00
0.66
1.00
2.18
Ln M/RefC1
1.00
2.70
0.62
0.90
1.52
Infiltration d'air
2.98 m3/h
0.34
1.00
1.01
--------Total :
20.59
--- degt sauna --PchTPIsoSurf
42.00
1.00
0.29
1.00
12.33
FP isolé LdV
42.00
1.00
0.17
1.00
7.30
Façade bard
1.80
2.70
0.35
1.00
1.68
ME16
1.70
2.50
4.80
0.35
1.00
18.93
Façade Briq
8.60
2.70
0.33
1.00
7.73
MR
17.80
2.70
2.50
1.00
120.15
ME21
17.80
2.50
2.20
2.50
1.00
-13.35
MR
6.20
2.70
2.50
1.00
41.85
ME22
6.20
2.50
2.20
2.50
1.00
-4.65
Ln TP ss PC
1.80
1.00
0.98
1.00
1.76
Ln FP/faç IE
1.80
1.00
0.66
1.00
1.19
Ln TP ss PC
8.60
1.00
0.98
1.00
8.43
Ln FP/faç IE
8.60
1.00
0.66
1.00
5.68
Ln TP ss PC
17.80
1.00
0.98
1.00
17.44
Ln FP/faç IE
17.80
1.00
0.66
1.00
11.75
Ln TP ss PC
6.20
1.00
0.98
1.00
6.08
Ln FP/faç IE
6.20
1.00
0.66
1.00
4.09
LnSeuilPorte
1.70
1.00
0.16
1.00
0.27
Ln MR/béton
2.50
1.00
0.56
1.00
1.40
Ln MR/béton
17.80
1.00
0.56
1.00
9.97
Ln MR/béton
6.20
1.00
0.56
1.00
3.47
Infiltration d'air
68.04 m3/h
0.34
1.00
23.13
--------Total :
286.63
--- hall --PchTPIsoSurf
41.50
1.00
0.29
1.00
12.18
FP isolé LdV
41.50
1.00
0.17
1.00
7.21
Façade bard
3.70
2.70
0.35
1.00
3.46
ME4
1.80
2.50
2.20
0.35
1.00
8.34
ME5
1.80
2.50
4.80
0.35
1.00
20.04
Façade Briq
8.00
2.50
0.33
1.00
6.66
Façade bard
8.00
2.05
0.35
1.00
5.69
Façade bard
8.40
2.05
0.35
1.00
5.97
ME19
8.40
1.00
2.20
0.35
1.00
15.57
Ln TP ss PC
3.70
1.00
0.98
1.00
3.63
Ln FP/faç IE
3.70
1.00
0.66
1.00
2.44
Ln TP ss PC
8.00
1.00
0.98
1.00
7.84
Ln FP/faç IE
8.00
1.00
0.66
1.00
5.28
LnSeuilPorte
1.80
1.00
0.16
1.00
0.29
Ln MR/béton
1.80
1.00
0.56
1.00
1.01
Ln FP/faç IE
8.40
1.00
0.66
1.00
5.54
LnMenApIsolE
8.40
1.00
0.40
1.00
3.36
LnMen T&L
8.40
1.00
0.11
1.00
0.92
Infiltration d'air
40.34 m3/h
0.34
1.00
13.72
--------Total :
129.14
Etage : rdc
Visual TTH 2008 Deper 7.34 - 16/05/2009 - 10:58 - Suite BCE Conseil et Environnement, Licence 1683-1
Salle d'haltérophilie et musculation Berck/Mer
Température extérieure de référence .....:
Température intérieure par défaut .......:
Zone No 1
D_1----Page 23
Vest/sanit
Etage : rdc
-9°C
19°C
Calcul des Déperditions suivant les Règles EN 12831
Inertie moyenne, Temps de relance = 2h, Chute de température = 3°C
Valeur de la surpuissance selon la norme 20 w/m2
Date du permis de construire retenue pour les calculs : 01/01/2008
-------------------------------------------------------------- MFt ------Parois/Ouvrants
L(m)
H(m)
U
U déduit
b
US
-------------------------------------------------------------------(W/°C)--- bureau --PchTPIsoSurf
24.00
1.00
0.29
1.00
7.04
FP isolé LdV
24.00
1.00
0.17
1.00
4.17
MR
3.90
2.70
2.50
1.00
26.33
ME13
1.10
2.50
4.80
2.50
1.00
6.32
ME14
2.80
2.50
2.20
2.50
1.00
-2.10
Ln TP ss PC
3.90
1.00
0.98
1.00
3.82
Ln FP/faç IE
3.90
1.00
0.66
1.00
2.57
Ln MR/béton
2.70
1.00
0.56
1.00
1.51
LnSeuilPorte
1.10
1.00
0.16
1.00
0.18
Ln MR/béton
3.90
1.00
0.56
1.00
2.18
Infiltration d'air
23.33 m3/h
0.34
1.00
7.93
--------Total :
59.96
--- ventilatio --VENTILATION
1000.00
1.00
0.34
1.00
340.00
Infiltration d'air
145.80 m3/h
0.34
1.00
49.57
--------Total :
389.57
Tableau récapitulatif des déperditions avec majorations selon EN 12831.
Température extérieure de référence .....:
-
D Arbitre
Douche 1
douche 2
douche 3
douche 4
infirmerie
wc infirm
attente
dégt vest
sanit F1
sanit H1
sanit F2
sanit H2
sauna1
sauna2
ménage
degt sauna
hall
bureau
ventilatio
21°
21°
21°
21°
21°
19°
19°
19°
19°
19°
19°
19°
19°
19°
19°
19°
19°
19°
19°
19°
11.04w/°C
34.56w/°C
34.56w/°C
34.56w/°C
40.38w/°C
39.25w/°C
2.77w/°C
40.28w/°C
206.87w/°C
63.28w/°C
34.01w/°C
8.77w/°C
9.58w/°C
7.31w/°C
11.76w/°C
20.59w/°C
286.63w/°C
129.14w/°C
59.96w/°C
389.57w/°C
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
30°
30°
30°
30°
30°
28°
28°
28°
28°
28°
28°
28°
28°
28°
28°
28°
28°
28°
28°
28°
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
-9°C
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
20w/m2
Total :
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
15.00m2 =
630 W
25.10m2 =
1 540 W
25.10m2 =
1 540 W
25.10m2 =
1 540 W
25.10m2 =
1 710 W
25.10m2 =
1 600 W
4.80m2 =
170 W
8.85m2 =
1 300 W
37.20m2 =
6 540 W
44.90m2 =
2 670 W
44.90m2 =
1 850 W
15.20m2 =
550 W
16.60m2 =
600 W
10.20m2 =
410 W
10.20m2 =
530 W
9.20m2 =
760 W
42.00m2 =
8 870 W
41.50m2 =
4 450 W
24.00m2 =
2 160 W
0.00m2 =
10 910 W
-------------------------450.05m2
50 330 W
16W/m3
23W/m3
23W/m3
23W/m3
25W/m3
24W/m3
13W/m3
54W/m3
65W/m3
22W/m3
15W/m3
13W/m3
13W/m3
15W/m3
19W/m3
31W/m3
78W/m3
40W/m3
33W/m3
9W/m3
21W/m3
Visual TTH 2008 Deper 7.34 - 16/05/2009 - 10:58
BCE Conseil et Environnement, Licence 1683-1
D_2----Page 24
CALCUL DES DEPERDITIONS
Salle d'haltérophilie et musculation Berck/Mer
Température extérieure de référence .....:
Température intérieure par défaut .......:
Zone No 2
SalleMuscu
-9°C
19°C
Calcul des Déperditions suivant les Règles EN 12831
Inertie moyenne, Temps de relance = 2h, Chute de température = 3°C
Valeur de la surpuissance selon la norme 20 w/m2
Date du permis de construire retenue pour les calculs : 01/01/2008
-------------------------------------------------------------- MFt ------Parois/Ouvrants
L(m)
H(m)
U
U déduit
b
US
-------------------------------------------------------------------(W/°C)--- SalleMuscu --PchTPIsoSurf
595.00
1.00
0.29
1.00
174.63
FP isolé LdV
595.00
1.00
0.17
1.00
103.35
Façade Briq
16.10
2.10
0.33
1.00
11.26
Façade bard
16.10
2.05
0.35
1.00
11.44
Façade Briq
33.40
2.50
0.33
1.00
27.80
Façade bard
33.40
1.05
0.35
1.00
12.16
ME24_P
33.40
1.00
1.55
1.00
51.77
ME24
33.40
1.00
1.55
1.55
1.00
0.00
Façade Briq
Façade bard
ME25_P
ME25
17.00
17.00
17.00
17.00
2.50
1.05
1.00
1.00
0.33
0.35
1.55
1.55
Façade Briq
ME15
ME16
ME23_P
ME23
25.00
7.95
1.70
33.40
33.40
2.50
2.50
2.50
2.00
2.00
0.33
2.20
4.80
1.55
1.55
Ln TP ss PC
Ln FP/faç IE
Ln TP ss PC
Ln FP/faç IE
Ln FP/fac II
Ln TP ss PC
Ln FP/faç IE
Ln FP/fac II
Ln TP ss PC
LnSeuilPorte
Ln MR/béton
Ln FP/fac II
Infiltration d'air
16.10
1.00
17.90
1.00
33.40
1.00
33.40
1.00
33.40
1.00
17.00
1.00
17.00
1.00
17.00
1.00
25.00
1.00
1.70
1.00
7.95
1.00
33.40
1.00
1606.50 m3/h
1.55
0.33
0.33
1.55
0.98
0.66
0.98
0.66
0.08
0.98
0.66
0.08
0.98
0.16
0.56
0.08
0.34
1.00
1.00
1.00
1.00
14.15
6.19
26.35
0.00
1.00
1.00
1.00
1.00
1.00
20.81
37.11
18.99
103.54
0.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
15.78
11.81
32.73
22.04
2.67
16.66
11.22
1.36
24.50
0.27
4.45
2.67
546.21
--------1311.92
Total :
--- ZnonEquipé --Façade Briq
2.60
Façade bard
29.50
ME6
3.90
ME7
1.40
ME8
24.20
Façade bard
5.50
ME9
4.20
ME10
1.20
Façade bard
13.70
ME10
1.20
ME11
6.75
ME12
5.75
Façade Briq
9.75
PchTPIsoSurf
157.50
FP isolé LdV
157.50
Ln TP ss PC
2.60
Ln FP/faç IE
2.60
Ln M/RefC1
1.00
Ln TP ss PC
29.50
2.60
2.60
2.50
2.50
1.80
2.60
1.80
2.50
2.60
2.50
2.50
2.50
2.60
1.00
1.00
1.00
1.00
2.60
1.00
0.33
0.35
2.20
4.80
2.20
0.35
2.20
2.20
0.35
2.20
2.20
2.20
0.33
0.29
0.17
0.98
0.66
0.62
0.98
0.35
0.35
0.35
0.35
0.35
0.35
0.35
0.35
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
0.90
1.00
2.25
26.59
18.07
15.59
80.73
4.96
14.01
5.56
12.35
5.56
31.27
26.64
8.44
46.23
27.36
2.55
1.72
1.46
28.91
Etage : rdc
Ln FP/faç IE
LnSeuilPorte
Ln MR/béton
LnMenApIsolE
Ln TP ss PC
Ln FP/faç IE
LnSeuilPorte
LnMenApIsolE
Ln MR/béton
Ln TP ss PC
Ln FP/faç IE
LnSeuilPorte
LnMenApIsolE
Ln MR/béton
Ln TP ss PC
Ln FP/faç IE
Infiltration d'air
29.50
1.00
1.40
1.00
3.90
1.00
24.20
1.00
5.50
1.00
5.50
1.00
1.20
1.00
4.20
1.00
2.60
1.00
13.70
1.00
13.70
1.00
1.20
1.00
12.50
1.00
2.60
1.00
9.75
1.00
9.75
1.00
245.70 m3/h
0.66
0.16
0.56
0.40
0.98
0.66
0.16
0.40
0.56
0.98
0.66
0.16
0.40
0.56
0.98
0.66
0.34
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
1.00
Total :
19.47
0.22
2.18
9.68
5.39
3.63
0.19
1.68
1.46
13.43
9.04
0.19
5.00
1.46
9.56
6.44
83.54
--------532.79
Visual TTH 2008 Deper 7.34 - 16/05/2009 - 10:58 - Suite BCE Conseil et Environnement, Licence 1683-1
Salle d'haltérophilie et musculation Berck/Mer
Température extérieure de référence .....:
Température intérieure par défaut .......:
Zone No 2
D_2----Page 25
SalleMuscu
Etage : rdc
-9°C
19°C
Calcul des Déperditions suivant les Règles EN 12831
Inertie moyenne, Temps de relance = 2h, Chute de température = 3°C
Valeur de la surpuissance selon la norme 20 w/m2
Date du permis de construire retenue pour les calculs : 01/01/2008
-------------------------------------------------------------- MFt ------Parois/Ouvrants
L(m)
H(m)
U
U déduit
b
US
-------------------------------------------------------------------(W/°C)--- Ventilatio --VENTILATION
3000.00
1.00
0.34
1.00
1020.00
Infiltration d'air
370.44 m3/h
0.34
1.00
125.95
--------Total :
1145.95
Tableau récapitulatif des déperditions avec majorations selon EN 12831.
Température extérieure de référence .....:
- SalleMuscu 19°
- ZnonEquipé 19°
- Ventilatio 19°
-9°C
1311.92w/°C x 28° + 20w/m2 x
532.79w/°C x 28° + 20w/m2 x
1145.95w/°C x 28° + 20w/m2 x
Total :
595.00m2 =
48 630 W
157.50m2 =
18 070 W
0.00m2 =
32 090 W
-------------------------752.50m2
98 790 W
18W/m3
44W/m3
10W/m3
16W/m3
Visual TTH 2008 Recap_D 7.17 - 16/05/2009 - 10:58
BCE Conseil et Environnement, Licence 1683-1
RECAP_DPage 26
RECAPITULATIF des DEPERDITIONS
Dossier : Salle d'haltérophilie et musculation Berck/Mer
Température extérieure de référence .....:
Température intérieure par défaut .......:
-9°C
19°C
Calcul des Déperditions selon EN 12831
-------------------------------------------------------------- MFt ------Zone No 1
-
D Arbitre
Douche 1
douche 2
douche 3
douche 4
infirmerie
wc infirm
attente
dégt vest
sanit F1
sanit H1
sanit F2
sanit H2
sauna1
sauna2
ménage
degt sauna
hall
bureau
ventilatio
Vest/sanit
21°
21°
21°
21°
21°
19°
19°
19°
19°
19°
19°
19°
19°
19°
19°
19°
19°
19°
19°
19°
11.04W/°C
34.56W/°C
34.56W/°C
34.56W/°C
40.38W/°C
39.25W/°C
2.77W/°C
40.28W/°C
206.87W/°C
63.28W/°C
34.01W/°C
8.77W/°C
9.58W/°C
7.31W/°C
11.76W/°C
20.59W/°C
286.63W/°C
129.14W/°C
59.96W/°C
389.57W/°C
Etage : rdc
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
30°
30°
30°
30°
30°
28°
28°
28°
28°
28°
28°
28°
28°
28°
28°
28°
28°
28°
28°
28°
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
20W/m2
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
15.00m2 =
630 W
25.10m2 =
1 540 W
25.10m2 =
1 540 W
25.10m2 =
1 540 W
25.10m2 =
1 710 W
25.10m2 =
1 600 W
4.80m2 =
170 W
8.85m2 =
1 300 W
37.20m2 =
6 540 W
44.90m2 =
2 670 W
44.90m2 =
1 850 W
15.20m2 =
550 W
16.60m2 =
600 W
10.20m2 =
410 W
10.20m2 =
530 W
9.20m2 =
760 W
42.00m2 =
8 870 W
41.50m2 =
4 450 W
24.00m2 =
2 160 W
0.00m2 =
10 910 W
-----------------------Total :
450.05m2
50 330 W
-------------------------------------------------------------------------Zone No 2
SalleMuscu
- SalleMuscu 19°
- ZnonEquipé 19°
- Ventilatio 19°
1311.92W/°C x 28° + 20W/m2 x
532.79W/°C x 28° + 20W/m2 x
1145.95W/°C x 28° + 20W/m2 x
16W/m3
23W/m3
23W/m3
23W/m3
25W/m3
24W/m3
13W/m3
54W/m3
65W/m3
22W/m3
15W/m3
13W/m3
13W/m3
15W/m3
19W/m3
31W/m3
78W/m3
40W/m3
33W/m3
9W/m3
21W/m3
Etage : rdc
Total :
595.00m2 =
48 630 W
157.50m2 =
18 070 W
0.00m2 =
32 090 W
-----------------------752.50m2
98 790 W
-------------------------------------------------------------------------Total des déperditions ci-avant ............................
149 120 W
18W/m3
44W/m3
10W/m3
16W/m3
Visual TTH 2008 UBAT 7.92 - 16/05/2009 - 10:58
Evalué sous le n° CNRT-2004-04
BCE Conseil et Environnement, Licence 1683-1
UB_1---Page
Coefficient UBAT
Salle d'haltérophilie et musculation Berck/Mer Zones 1, 2
Zone climatique.......... : H1
Altitude du site......... : 10m
Surface Habitable........ : 1202.50m2
Date du permis construire : 01/01/2008
Bâtiment non résidentiel.
Calcul selon l'Arrêté du 24/05/2006 (JO 25/05/2006).
------------------------------------------------------ MFt ----------A1 : surface des parois verticales opaques y compris les
parois verticales des combles aménagés et les surfaces
projetées des coffres de volets roulants non intégrés
en compte dans A5, A6 ou A7.
Cloison CP
1.833 w/m2 x 0.07 x
46.31 m2 =
5.942
Façade Briq
0.333 w/m2 x 1.00 x
346.11 m2 =
115.255
Façade bard
0.347 w/m2 x 1.00 x
167.65 m2 =
58.175
Mur/chauffer 0.397 w/m2 x 0.90 x
38.08 m2 =
13.606
Redress/comb 0.190 w/m2 x 1.00 x
41.00 m2 =
7.790
Total................................................
200.767
A1 : surface des façades rideaux
MR
2.500 w/m2 x 1.00 x
5.82 m2 =
14.550
ME23_P
1.550 w/m2 x 1.00 x
0.00 m2 =
0.000
ME24_P
1.550 w/m2 x 1.00 x
0.00 m2 =
0.000
ME25_P
1.550 w/m2 x 1.00 x
0.00 m2 =
0.000
Total................................................
14.550
A2 : surface des planchers hauts et toitures autres que ceux
pris en compte en A3 (cette famille regroupe entre autres
les planchers légers sous combles perdus et les rampants
des combles aménagés).
FP isolé LdV 0.174 w/m2 x 1.00 x
1194.99 m2 =
207.928
Total................................................
207.928
A4TP surface planchers bas sur terre plein
PchTPIsoSurf 0.294 w/m2 x 1.00 x
1194.99 m2 =
351.327
Total................................................
351.327
A5 : surface des portes, exception faite
des portes entièrement vitrées.
ME10
2.200 w/m2 x 1.00 x
9.00 m2 =
19.800
ME13
4.800 w/m2 x 1.00 x
2.75 m2 =
13.200
ME16
4.800 w/m2 x 1.00 x
8.50 m2 =
40.800
ME5
4.800 w/m2 x 1.00 x
4.50 m2 =
21.600
ME7
4.800 w/m2 x 1.00 x
3.50 m2 =
16.800
Total................................................
112.200
A6 : surface des fenêtres, des portes entièrement vitrées,
des portes-fenêtres et des parois transparentes ou
translucides des bâtiments non résidentiels.
ME1
2.200 w/m2 x 1.00 x
6.60 m2 =
14.520
ME14
2.200 w/m2 x 1.00 x
7.00 m2 =
15.400
ME17
2.200 w/m2 x 1.00 x
35.72 m2 =
78.584
ME18
2.200 w/m2 x 1.00 x
20.00 m2 =
44.000
ME19
2.200 w/m2 x 1.00 x
8.40 m2 =
18.480
ME1a
2.200 w/m2 x 1.00 x
1.45 m2 =
3.190
ME2
2.200 w/m2 x 1.00 x
6.21 m2 =
13.662
ME21
2.200 w/m2 x 1.00 x
44.50 m2 =
97.900
ME22
2.200 w/m2 x 1.00 x
15.50 m2 =
34.100
ME3
2.200 w/m2 x 1.00 x
8.64 m2 =
19.008
ME4
2.200 w/m2 x 1.00 x
4.50 m2 =
9.900
ME11
2.200 w/m2 x 1.00 x
16.88 m2 =
37.136
ME12
2.200 w/m2 x 1.00 x
14.38 m2 =
31.636
ME15
2.200 w/m2 x 1.00 x
19.88 m2 =
43.736
ME6
2.200 w/m2 x 1.00 x
9.75 m2 =
21.450
ME8
2.200 w/m2 x 1.00 x
43.56 m2 =
95.832
ME9
2.200 w/m2 x 1.00 x
7.56 m2 =
16.632
Total................................................
595.166
A6FR surface des façades rideau
ME23
1.550 w/m2 x 1.00 x
66.80 m2 =
103.540
ME24
1.550 w/m2 x 1.00 x
33.40 m2 =
51.770
ME25
1.550 w/m2 x 1.00 x
17.00 m2 =
26.350
Total................................................
181.660
L8 : linéaire de la liaison périphérique des planchers bas
27
avec un mur.
Ln TP ss PC
0.980 w/m x 1.00 x
249.82 m =
244.824
Total................................................
244.824
L9 : linéaire de la liaison périphérique des planchers
intermédiaires ou sous comble aménageable avec un mur.
Ln FP/fac II 0.080 w/m x 1.00 x
111.10 m =
8.888
Ln FP/faç IE 0.660 w/m x 1.00 x
240.92 m =
159.007
Total................................................
167.895
LNA: linéaire des liaisons non applicables.
Ln M/RefC1
0.624 w/m x 0.90 x
5.30 m =
2.976
Ln MR/béton
0.560 w/m x 1.00 x
69.75 m =
39.060
LnMMRisolInt 0.030 w/m x 1.00 x
2.70 m =
0.081
LnMMSisolExt 0.180 w/m x 1.00 x
5.40 m =
0.972
LnMen T&L
0.110 w/m x 1.00 x
60.60 m =
6.666
LnMenApIsolE 0.400 w/m x 1.00 x
82.50 m =
33.000
LnSeuilPorte 0.160 w/m x 1.00 x
11.30 m =
1.808
Total................................................
84.563
---------------------------------------------------------------------Somme déperditions de l'enveloppe du bâtiment [W/°C]
2160.881
Visual TTH 2008 UBAT 7.92 - 16/05/2009 - 10:58 - Suite BCE Conseil et Environnement, Licence 1683-1
Avec
a1 =
a2 =
a3 =
a4 =
a5 =
pour valeurs de référence :
0.36 A1
=
644.97
0.20 A2
=
1194.99
0.27 A3
=
0.00
0.27 A4
=
1194.99
1.50 A5
=
28.25
a6
a7
a8
a9
a10
=
=
=
=
=
2.10
1.80
0.40
0.60
0.60
A6
A7
L8
L9
L10
UB_1---Page 28
=
=
=
=
=
387.73
0.00
249.82
352.02
0.00
a1.A1+a2.A2+a3.A3+a4.A4+a5.A5+a6.A6+a7.A7+a8.L8+a9.L9+a10.L10
UBATréf=-------------------------------------------------------------=0.568
A1+A2+A3+A4+A5+A6+A7 (valeurs de référence)
UBAT
Somme des déperditions du bâtiment
=-------------------------------------------------------------=0.626
A1+A2+A3+A4+A5+A6+A7 (valeurs réelles)
Déficit sur le UbatRéf
=
-10.21%
Bât. non résidentiel conforme à l'article 39 de l'Arrêté du 24/05/2006.
car Ubat =0.626, UBat_Base=0.568, UBat_Max=0.853
et le ratio Ubat/UBat_Base=1.10 < 1.50
Bâtiment conforme à l'Arrêté du 24/05/2006.
sous réserves de satisfaire aux règles Th-C du même Arrêté.
Données pour TTHC2001 et TTHCE-2007 :
----- Généralités du dossier -----Numéro des zones......................
Dossier...............................
Zone..................................
Haut Sous Plafond [m].................
Type de chauffage.....................
=
=
=
=
=
1, 2
Salle d'haltérophilie et musculation Berck/Mer
H1
2.50
0 (Non Electrique)
=
=
=
=
=
=
=
=
=
=
=
=
1, 2
1202.50
0.568
0.626
Moyenne
3450.930
2255.940
77.51
0.00
100.38
209.84
0.00
----- Paramètres des zones -----Numéro des zones......................
Surface Habitable [m2]................
UBAT de référence.....................
UBAT des zones sélectionnées..........
Inertie...............................
Surface déperditive avec Plancher [m2]
Surface déperditive sans Plancher [m2]
Surface Fenêtre au Sud............[m2]
Surface Fenêtre au Nord...........[m2]
Surface Fenêtre au Est............[m2]
Surface Fenêtre au Ouest..........[m2]
Surface Fenêtre horizontale.......[m2]
----- Données pour les Locaux ----Num
Local
SH [m2]
Deb Mini
Deb Maxi
EA_M3H Infiltration
-----+----------+----------+----------+----------+----------+-----------1
D Arbitre
15.0
0
0
0
3.8
Douche 1
25.1
0
0
0
6.3
douche 2
25.1
0
0
0
6.3
douche 3
25.1
0
0
0
6.3
douche 4
25.1
0
0
0
6.3
infirmerie
25.1
0
0
0
6.3
wc infirm
4.8
0
0
0
1.2
attente
8.9
0
0
0
2.2
dégt vest
37.2
0
0
0
9.3
sanit F1
44.9
0
0
0
11.2
sanit H1
44.9
0
0
0
11.2
sanit F2
15.2
0
0
0
3.8
sanit H2
16.6
0
0
0
4.2
sauna1
10.2
0
0
0
2.6
sauna2
10.2
0
0
0
2.6
ménage
9.2
0
0
0
2.3
degt sauna
42.0
0
0
0
10.5
hall
41.5
0
0
0
10.4
bureau
24.0
0
0
0
6.0
ventilatio
0.0
0
1000
1000
0.0
2
SalleMuscu
595.0
0
0
0
148.8
ZnonEquipé
157.5
0
0
0
39.4
Ventilatio
0.0
0
3000
3000
0.0
------------------------------------------------------------------------Total
1202.6
0
4000
4000
300.7
Visual TTH 2008 UBAT 7.92 - 16/05/2009 - 10:58
Evalué sous le n° CNRT-2004-04
BCE Conseil et Environnement, Licence 1683-1
UZ_1---Page
Coefficient Uzone
Salle d'haltérophilie et musculation Berck/Mer Zone 1, Vest/sanit
Zone climatique.......... : H1
Altitude du site......... : 10m
Surface Habitable........ : 450.00m2
Date du permis construire : 01/01/2008
Bâtiment (ou Zone) non résidentiel.
Calcul selon l'Arrêté du 24/05/2006 (JO 25/05/2006).
------------------------------------------------------ MFt ----------A1 : surface des parois verticales opaques y compris les
parois verticales des combles aménagés et les surfaces
projetées des coffres de volets roulants non intégrés
en compte dans A5, A6 ou A7.
Cloison CP
1.833 w/m2 x 0.07 x
46.31 m2 =
5.942
Façade Briq
0.333 w/m2 x 1.00 x
115.82 m2 =
38.568
Façade bard
0.347 w/m2 x 1.00 x
56.73 m2 =
19.685
Mur/chauffer 0.397 w/m2 x 0.90 x
38.08 m2 =
13.606
Redress/comb 0.190 w/m2 x 1.00 x
41.00 m2 =
7.790
Total................................................
85.591
A1 : surface des façades rideaux
MR
2.500 w/m2 x 1.00 x
5.82 m2 =
14.550
Total................................................
14.550
A2 : surface des planchers hauts et toitures autres que ceux
pris en compte en A3 (cette famille regroupe entre autres
les planchers légers sous combles perdus et les rampants
des combles aménagés).
FP isolé LdV 0.174 w/m2 x 1.00 x
442.49 m2 =
76.993
Total................................................
76.993
A4TP surface planchers bas sur terre plein
PchTPIsoSurf 0.294 w/m2 x 1.00 x
442.49 m2 =
130.092
Total................................................
130.092
A5 : surface des portes, exception faite
des portes entièrement vitrées.
ME10
2.200 w/m2 x 1.00 x
3.00 m2 =
6.600
ME13
4.800 w/m2 x 1.00 x
2.75 m2 =
13.200
ME16
4.800 w/m2 x 1.00 x
4.25 m2 =
20.400
ME5
4.800 w/m2 x 1.00 x
4.50 m2 =
21.600
Total................................................
61.800
A6 : surface des fenêtres, des portes entièrement vitrées,
des portes-fenêtres et des parois transparentes ou
translucides des bâtiments non résidentiels.
ME1
2.200 w/m2 x 1.00 x
6.60 m2 =
14.520
ME14
2.200 w/m2 x 1.00 x
7.00 m2 =
15.400
ME17
2.200 w/m2 x 1.00 x
35.72 m2 =
78.584
ME18
2.200 w/m2 x 1.00 x
20.00 m2 =
44.000
ME19
2.200 w/m2 x 1.00 x
8.40 m2 =
18.480
ME1a
2.200 w/m2 x 1.00 x
1.45 m2 =
3.190
ME2
2.200 w/m2 x 1.00 x
6.21 m2 =
13.662
ME21
2.200 w/m2 x 1.00 x
44.50 m2 =
97.900
ME22
2.200 w/m2 x 1.00 x
15.50 m2 =
34.100
ME3
2.200 w/m2 x 1.00 x
8.64 m2 =
19.008
ME4
2.200 w/m2 x 1.00 x
4.50 m2 =
9.900
Total................................................
348.744
L8 : linéaire de la liaison périphérique des planchers bas
avec un mur.
Ln TP ss PC
0.980 w/m x 1.00 x
97.27 m =
95.325
Total................................................
95.325
L9 : linéaire de la liaison périphérique des planchers
intermédiaires ou sous comble aménageable avec un mur.
Ln FP/fac II 0.080 w/m x 1.00 x
27.30 m =
2.184
Ln FP/faç IE 0.660 w/m x 1.00 x
111.57 m =
73.636
Total................................................
75.820
LNA: linéaire des liaisons non applicables.
Ln M/RefC1
0.624 w/m x 0.90 x
2.70 m =
1.516
Ln MR/béton
0.560 w/m x 1.00 x
52.70 m =
29.512
LnMMRisolInt 0.030 w/m x 1.00 x
2.70 m =
0.081
LnMMSisolExt 0.180 w/m x 1.00 x
5.40 m =
0.972
LnMen T&L
0.110 w/m x 1.00 x
60.60 m =
6.666
LnMenApIsolE 0.400 w/m x 1.00 x
41.60 m =
16.640
29
LnSeuilPorte 0.160 w/m x 1.00 x
5.80 m =
0.928
Total................................................
56.315
---------------------------------------------------------------------Somme déperditions de l'enveloppe de la zone [W/°C].
945.231
Visual TTH 2008 UBAT 7.92 - 16/05/2009 - 10:58 - Suite BCE Conseil et Environnement, Licence 1683-1
Avec
a1 =
a2 =
a3 =
a4 =
a5 =
pour valeurs de référence :
0.36 A1
=
303.76
0.20 A2
=
442.49
0.27 A3
=
0.00
0.27 A4
=
442.49
1.50 A5
=
14.50
a6
a7
a8
a9
a10
=
=
=
=
=
2.10
1.80
0.40
0.60
0.60
A6
A7
L8
L9
L10
UZ_1---Page 30
=
=
=
=
=
158.52
0.00
97.27
138.87
0.00
a1.A1+a2.A2+a3.A3+a4.A4+a5.A5+a6.A6+a7.A7+a8.L8+a9.L9+a10.L10
Uzonréf=-------------------------------------------------------------=0.583
A1+A2+A3+A4+A5+A6+A7 (valeurs de référence)
Uzone
Somme des déperditions de la zone
=-------------------------------------------------------------=0.694
A1+A2+A3+A4+A5+A6+A7 (valeurs réelles)
Déficit sur le UbatRéf
=
-19.04%
Bât. non résidentiel conforme à l'article 39 de l'Arrêté du 24/05/2006.
car Ubat =0.694, UBat_Base=0.583, UBat_Max=0.875
et le ratio Ubat/UBat_Base=1.19 < 1.50
Zone conforme à l'Arrêté du 24/05/2006.
sous réserves de satisfaire aux règles Th-C du même Arrêté.
Données pour TTHC2001 et TTHCE-2007 :
----- Généralités du dossier -----Numéro de la zone.....................
Dossier...............................
Zone..................................
Haut Sous Plafond [m].................
Type de chauffage.....................
=
=
=
=
=
1
Salle d'haltérophilie et musculation Berck/Mer
H1
2.50
0 (Non Electrique)
=
=
=
=
=
=
=
=
=
=
=
=
=
1
Vest/sanit
450.00
0.583
0.694
Moyenne
1361.760
919.270
52.95
0.00
35.72
69.85
0.00
----- Paramètres de la zone -----Numéro de la zone.....................
Nom de la zone........................
Surface Habitable [m2]................
UBAT de référence.....................
UBAT de la zone.......................
Inertie...............................
Surface déperditive avec Plancher [m2]
Surface déperditive sans Plancher [m2]
Surface Fenêtre au Sud............[m2]
Surface Fenêtre au Nord...........[m2]
Surface Fenêtre au Est............[m2]
Surface Fenêtre au Ouest..........[m2]
Surface Fenêtre horizontale.......[m2]
----- Données pour les Locaux ----Num
Local
SH [m2]
Deb Mini
Deb Maxi
EA_M3H Infiltration
-----+----------+----------+----------+----------+----------+-----------1
D Arbitre
15.0
0
0
0
3.8
Douche 1
25.1
0
0
0
6.3
douche 2
25.1
0
0
0
6.3
douche 3
25.1
0
0
0
6.3
douche 4
25.1
0
0
0
6.3
infirmerie
25.1
0
0
0
6.3
wc infirm
4.8
0
0
0
1.2
attente
8.9
0
0
0
2.2
dégt vest
37.2
0
0
0
9.3
sanit F1
44.9
0
0
0
11.2
sanit H1
44.9
0
0
0
11.2
sanit F2
15.2
0
0
0
3.8
sanit H2
16.6
0
0
0
4.2
sauna1
10.2
0
0
0
2.6
sauna2
10.2
0
0
0
2.6
ménage
9.2
0
0
0
2.3
degt sauna
42.0
0
0
0
10.5
hall
41.5
0
0
0
10.4
bureau
24.0
0
0
0
6.0
ventilatio
0.0
0
1000
1000
0.0
------------------------------------------------------------------------Total
450.1
0
1000
1000
112.6
Visual TTH 2008 UBAT 7.92 - 16/05/2009 - 10:58
Evalué sous le n° CNRT-2004-04
BCE Conseil et Environnement, Licence 1683-1
UZ_2---Page
Coefficient Uzone
Salle d'haltérophilie et musculation Berck/Mer Zone 2, SalleMuscu
Zone climatique.......... : H1
Altitude du site......... : 10m
Surface Habitable........ : 752.50m2
Date du permis construire : 01/01/2008
Bâtiment (ou Zone) non résidentiel.
Calcul selon l'Arrêté du 24/05/2006 (JO 25/05/2006).
------------------------------------------------------ MFt ----------A1 : surface des parois verticales opaques y compris les
parois verticales des combles aménagés et les surfaces
projetées des coffres de volets roulants non intégrés
en compte dans A5, A6 ou A7.
Façade Briq
0.333 w/m2 x 1.00 x
230.29 m2 =
76.687
Façade bard
0.347 w/m2 x 1.00 x
110.92 m2 =
38.489
Total................................................
115.176
A1 : surface des façades rideaux
ME23_P
1.550 w/m2 x 1.00 x
0.00 m2 =
0.000
ME24_P
1.550 w/m2 x 1.00 x
0.00 m2 =
0.000
ME25_P
1.550 w/m2 x 1.00 x
0.00 m2 =
0.000
Total................................................
0.000
A2 : surface des planchers hauts et toitures autres que ceux
pris en compte en A3 (cette famille regroupe entre autres
les planchers légers sous combles perdus et les rampants
des combles aménagés).
FP isolé LdV 0.174 w/m2 x 1.00 x
752.50 m2 =
130.935
Total................................................
130.935
A4TP surface planchers bas sur terre plein
PchTPIsoSurf 0.294 w/m2 x 1.00 x
752.50 m2 =
221.235
Total................................................
221.235
A5 : surface des portes, exception faite
des portes entièrement vitrées.
ME10
2.200 w/m2 x 1.00 x
6.00 m2 =
13.200
ME16
4.800 w/m2 x 1.00 x
4.25 m2 =
20.400
ME7
4.800 w/m2 x 1.00 x
3.50 m2 =
16.800
Total................................................
50.400
A6 : surface des fenêtres, des portes entièrement vitrées,
des portes-fenêtres et des parois transparentes ou
translucides des bâtiments non résidentiels.
ME11
2.200 w/m2 x 1.00 x
16.88 m2 =
37.136
ME12
2.200 w/m2 x 1.00 x
14.38 m2 =
31.636
ME15
2.200 w/m2 x 1.00 x
19.88 m2 =
43.736
ME6
2.200 w/m2 x 1.00 x
9.75 m2 =
21.450
ME8
2.200 w/m2 x 1.00 x
43.56 m2 =
95.832
ME9
2.200 w/m2 x 1.00 x
7.56 m2 =
16.632
Total................................................
246.422
A6FR surface des façades rideau
ME23
1.550 w/m2 x 1.00 x
66.80 m2 =
103.540
ME24
1.550 w/m2 x 1.00 x
33.40 m2 =
51.770
ME25
1.550 w/m2 x 1.00 x
17.00 m2 =
26.350
Total................................................
181.660
L8 : linéaire de la liaison périphérique des planchers bas
avec un mur.
Ln TP ss PC
0.980 w/m x 1.00 x
152.55 m =
149.499
Total................................................
149.499
L9 : linéaire de la liaison périphérique des planchers
intermédiaires ou sous comble aménageable avec un mur.
Ln FP/fac II 0.080 w/m x 1.00 x
83.80 m =
6.704
Ln FP/faç IE 0.660 w/m x 1.00 x
129.35 m =
85.371
Total................................................
92.075
LNA: linéaire des liaisons non applicables.
Ln M/RefC1
0.624 w/m x 0.90 x
2.60 m =
1.460
Ln MR/béton
0.560 w/m x 1.00 x
17.05 m =
9.548
LnMenApIsolE 0.400 w/m x 1.00 x
40.90 m =
16.360
LnSeuilPorte 0.160 w/m x 1.00 x
5.50 m =
0.880
Total................................................
28.248
---------------------------------------------------------------------Somme déperditions de l'enveloppe de la zone [W/°C].
1215.650
31
Visual TTH 2008 UBAT 7.92 - 16/05/2009 - 10:58 - Suite BCE Conseil et Environnement, Licence 1683-1
Avec
a1 =
a2 =
a3 =
a4 =
a5 =
pour valeurs de référence :
0.36 A1
=
341.21
0.20 A2
=
752.50
0.27 A3
=
0.00
0.27 A4
=
752.50
1.50 A5
=
13.75
a6
a7
a8
a9
a10
=
=
=
=
=
2.10
1.80
0.40
0.60
0.60
A6
A7
L8
L9
L10
UZ_2---Page 32
=
=
=
=
=
229.21
0.00
152.55
213.15
0.00
a1.A1+a2.A2+a3.A3+a4.A4+a5.A5+a6.A6+a7.A7+a8.L8+a9.L9+a10.L10
Uzonréf=-------------------------------------------------------------=0.559
A1+A2+A3+A4+A5+A6+A7 (valeurs de référence)
Uzone
Somme des déperditions de la zone
=-------------------------------------------------------------=0.582
A1+A2+A3+A4+A5+A6+A7 (valeurs réelles)
Déficit sur le UbatRéf
=
-4.11%
Bât. non résidentiel conforme à l'article 39 de l'Arrêté du 24/05/2006.
car Ubat =0.582, UBat_Base=0.559, UBat_Max=0.838
et le ratio Ubat/UBat_Base=1.04 < 1.50
Zone conforme à l'Arrêté du 24/05/2006.
sous réserves de satisfaire aux règles Th-C du même Arrêté.
Données pour TTHC2001 et TTHCE-2007 :
----- Généralités du dossier -----Numéro de la zone.....................
Dossier...............................
Zone..................................
Haut Sous Plafond [m].................
Type de chauffage.....................
=
=
=
=
=
2
Salle d'haltérophilie et musculation Berck/Mer
H1
2.50
0 (Non Electrique)
=
=
=
=
=
=
=
=
=
=
=
=
=
2
SalleMuscu
752.50
0.559
0.582
Moyenne
2089.170
1336.670
24.56
0.00
64.66
139.99
0.00
----- Paramètres de la zone -----Numéro de la zone.....................
Nom de la zone........................
Surface Habitable [m2]................
UBAT de référence.....................
UBAT de la zone.......................
Inertie...............................
Surface déperditive avec Plancher [m2]
Surface déperditive sans Plancher [m2]
Surface Fenêtre au Sud............[m2]
Surface Fenêtre au Nord...........[m2]
Surface Fenêtre au Est............[m2]
Surface Fenêtre au Ouest..........[m2]
Surface Fenêtre horizontale.......[m2]
----- Données pour les Locaux ----Num
Local
SH [m2]
Deb Mini
Deb Maxi
EA_M3H Infiltration
-----+----------+----------+----------+----------+----------+-----------2
SalleMuscu
595.0
0
0
0
148.8
ZnonEquipé
157.5
0
0
0
39.4
Ventilatio
0.0
0
3000
3000
0.0
------------------------------------------------------------------------Total
752.5
0
3000
3000
188.1
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DBATI
Page 33
B01-BTI
Détails du bâtiment BAT_1
Détails du bâti :
SHON...................... :
Surfaces déperditives tot. :
Surfaces dep sans PLR..... :
Ubat......................
U moyen baies.............
Surfaces op Horizontales..
Sop parois op verticales..
Sop parois op horizontales
Perméabilité sous 4 Pa....
Inertie quotidienne.......
Inertie séquentielle......
1 202.5 m2
3 450.9 m2
2 255.9 m2
Unité |
: W/m2.K
: W/m2.K
:
m2
:
:
: m3/h.m2
:
:
_
Projet
| Ref C
|Gain%| Ref Tic
|Gain%
0.626
0.568
-10.2 0.568
-10.2
2.003
2.100
+4.6 2.100
+4.6
1 195.0
1 195.0
+0.0 1 195.0
+0.0
0.010/0.020
0.010
+0.0 0.020
+0.0
0.010/0.020
0.010
+0.0 0.020
+0.0
3.000
2.500
-20.0 2.500
-20.0
Moyenne
Moyenne
- Moyenne
Id quotid.
Très Légère
- Très Légère
_
NB : le détail des baies est donné dans la suite de ce document.
Données générales des zones suivantes (B01-Z01) :
1-Vest/sanit
Activité principale....... : Etablissement sportif
Surface utile des zones... : 450.0 m2
Section rapport détaillé.. : B01-Z01
Ces zones sont entièrement de catégorie CE1 car elles ne sont pas rafraîchies.
Programmation.............
Emetteurs locaux de ch....
Emetteurs locaux de fr....
Système de ventilation....
Système de prod d'ECS.....
Système d'éclairage.......
:
:
:
:
:
:
Projet
Heure fixe collectif
Plancher chauffant EC
Aucun
DF Hygiénique prechauffage
ECS gaz collective
Vestiaire
_
| Ref
Heure fixe et T° ambiante
REF Radiateurs bitube
Aucun
DF ss préchauf, ss échangeur
REF Collective autre que EJ
REF Pecl = 10 W/m2
_
_
NB : les systèmes de référence sont détaillés dans le titre II de l'arrêté du 24/05/2006.
Données générales des zones suivantes (B01-Z02) :
2-SalleMuscu
Activité principale....... : Etablissement sportif
Surface utile des zones... : 752.5 m2
Section rapport détaillé.. : B01-Z02
Ces zones sont entièrement de catégorie CE1 car elles ne sont pas rafraîchies.
Programmation.............
Emetteurs locaux de ch....
Emetteurs locaux de fr....
Système de ventilation....
Système de prod d'ECS.....
Système d'éclairage.......
:
:
:
:
:
:
Projet
Heure fixe collectif
Radia bitube collectif
Aucun
DF Hygiénique prechauffage
ECS gaz collective
Salle sport
_
| Ref
Heure fixe et T° ambiante
REF Radiateurs bitube
Aucun
DF ss préchauf, ss échangeur
REF Collective autre que EJ
REF Pecl = 22.5 W/m2
NB : les systèmes de référence sont détaillés dans le titre II de l'arrêté du 24/05/2006.
_
_
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DBATI
Page 34
B01-BTI
Détails du bâtiment BAT_1
Détails des baies des zones suivantes (B01-Z01) :
1-Vest/sanit
Orientation............... : Nord
Exposition au bruit....... : Cette orientation n'existe pas dans le projet
Surface................... :
Sw Hiver.................. :
Sw Eté.................... :
Surface x Sw Hiver........ :
Surface x Sw Eté.......... :
Angle moyen masq. Proches. :
Angle moyen masq. lointains:
Unité | Projet
m2
0.0
0.000
0.000
m2
0.0
m2
0.0
° dec
0.0
° dec
0.0
_
| Ref C
36.3
0.400
0.150
14.5
5.4
0.0
20.0
|Gain%|
-100.0
-100.0
+100.0
-100.0
+100.0
-
Ref Tic
0.0
0.000
0.0
0.0
20.0
|Gain%
+0.0
+0.0
+0.0
_
| Ref C
36.3
0.400
0.150
14.5
5.4
0.0
20.0
|Gain%|
+31.5
+9.1
-193
+37.8
-331
-
Ref Tic
53.0
0.450
23.8
0.0
20.0
|Gain%
+0.0
+2.2
+2.1
_
| Ref C
36.3
0.400
0.150
14.5
5.4
0.0
20.0
|Gain%|
+48.1
+9.1
-193
+52.8
-469
-
Ref Tic
69.9
0.450
31.4
0.0
20.0
|Gain%
+0.0
+2.2
+2.2
_
| Ref C
36.3
0.400
0.150
14.5
5.4
0.0
20.0
|Gain%|
-1.7
+9.1
-193
+7.6
-191
-
Ref Tic
35.7
0.450
16.1
0.0
20.0
|Gain%
+0.0
+2.2
+2.5
_
Orientation............... : Sud
Exposition au bruit....... : BR1
Surface................... :
Sw Hiver.................. :
Sw Eté.................... :
Surface x Sw Hiver........ :
Surface x Sw Eté.......... :
Angle moyen masq. Proches. :
Angle moyen masq. lointains:
Unité | Projet
m2
53.0
0.440
0.440
m2
23.3
m2
23.3
° dec
0.0
° dec
20.0
_
Orientation............... : Ouest
Exposition au bruit....... : BR1
Surface................... :
Sw Hiver.................. :
Sw Eté.................... :
Surface x Sw Hiver........ :
Surface x Sw Eté.......... :
Angle moyen masq. Proches. :
Angle moyen masq. lointains:
Unité | Projet
m2
69.9
0.440
0.440
m2
30.7
m2
30.7
° dec
0.0
° dec
20.0
_
Orientation............... : Est
Exposition au bruit....... : BR1
Surface................... :
Sw Hiver.................. :
Sw Eté.................... :
Surface x Sw Hiver........ :
Surface x Sw Eté.......... :
Angle moyen masq. Proches. :
Angle moyen masq. lointains:
Unité | Projet
m2
35.7
0.440
0.440
m2
15.7
m2
15.7
° dec
0.0
° dec
20.0
_
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DBATI
Page 35
B01-BTI
Détails du bâtiment BAT_1
Détails des baies des zones suivantes (B01-Z02) :
2-SalleMuscu
Orientation............... : Nord
Exposition au bruit....... : Cette orientation n'existe pas dans le projet
Surface................... :
Sw Hiver.................. :
Sw Eté.................... :
Surface x Sw Hiver........ :
Surface x Sw Eté.......... :
Angle moyen masq. Proches. :
Angle moyen masq. lointains:
Unité | Projet
m2
0.0
0.000
0.000
m2
0.0
m2
0.0
° dec
0.0
° dec
0.0
_
| Ref C
60.7
0.400
0.150
24.3
9.1
0.0
20.0
|Gain%|
-100.0
-100.0
+100.0
-100.0
+100.0
-
Ref Tic
0.0
0.000
0.0
0.0
20.0
|Gain%
+0.0
+0.0
+0.0
_
| Ref C
60.7
0.400
0.150
24.3
9.1
0.0
20.0
|Gain%|
-147
-196
+10.0
-636
+63.7
-
Ref Tic
24.6
0.450
11.1
0.0
20.0
|Gain%
+0.0
+70.0
+70.3
_
| Ref C
60.7
0.400
0.150
24.3
9.1
0.0
20.0
|Gain%|
+56.6
-73.9
-53.3
+24.5
-254
-
Ref Tic
140.0
0.450
63.0
0.0
20.0
|Gain%
+0.0
+48.9
+48.9
_
| Ref C
60.7
0.400
0.150
24.3
9.1
0.0
20.0
|Gain%|
+6.2
-87.8
-42.0
-76.1
-51.6
-
Ref Tic
64.7
0.450
29.1
0.0
20.0
|Gain%
+0.0
+52.7
+52.6
_
Orientation............... : Sud
Exposition au bruit....... : BR1
Surface................... :
Sw Hiver.................. :
Sw Eté.................... :
Surface x Sw Hiver........ :
Surface x Sw Eté.......... :
Angle moyen masq. Proches. :
Angle moyen masq. lointains:
Unité | Projet
m2
24.6
0.135
0.135
m2
3.3
m2
3.3
° dec
0.0
° dec
20.0
_
Orientation............... : Ouest
Exposition au bruit....... : BR1
Surface................... :
Sw Hiver.................. :
Sw Eté.................... :
Surface x Sw Hiver........ :
Surface x Sw Eté.......... :
Angle moyen masq. Proches. :
Angle moyen masq. lointains:
Unité | Projet
m2
140.0
0.230
0.230
m2
32.2
m2
32.2
° dec
0.0
° dec
20.0
_
Orientation............... : Est
Exposition au bruit....... : BR1
Surface................... :
Sw Hiver.................. :
Sw Eté.................... :
Surface x Sw Hiver........ :
Surface x Sw Eté.......... :
Angle moyen masq. Proches. :
Angle moyen masq. lointains:
Unité | Projet
m2
64.7
0.213
0.213
m2
13.8
m2
13.8
° dec
0.0
° dec
20.0
_
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 36
B01-Z01
Détails des zones du bâtiment BAT_1
Détails des zones suivantes (B01-Z01) :
1-Vest/sanit
Activité principale....... : Etablissement sportif
Surface utile des zones... : 450.0 m2
SHON équivalente*......... : 450.0 m2
* : SHON équivalente = SHON totale du bâtiment ramenée à la zone en appliquant le prorata sur les surfaces utiles.
La programmation centrale :
Cette zone a une occupation qui n'est pas continue au sens de l'annexe III
de l'arrêté du 24/05/2006.
1. Programmation pour le chauffage :
Cette programation dessert plus de 400m2.
Projet.................... : Programmation à heure fixe avec contrôle d'ambiance
Référence................. : Programmation à heure fixe avec contrôle d'ambiance
Les émetteurs locaux pour le chauffage :
- Le système de chauffage de référence :
Le système de chauffage de référence est défini au titre II, chapitre VI
de l'arrêté du 24/05/2006.
Le système de chauffage de référence est constitué de radiateurs basse températures
alimentés par un réseau de distribution bitube.
La température de distribution est moyenne au sens des règles Th-CE 2005.
La temperature de départ est fonction de la temperature exterieure.
Les circulateurs sont à vitesse constante et sont asservies aux besoins de chauffage.
- Emetteurs locaux de chauffage Plancher chauffant EC :
1. Emission
Type de terminal...................: Plancher chauffant
Régulation terminale...............:
Autre régulation terminale certifiée (Pécision <1.2 K)
Pertes au dos des émetteurs........: 10 %
2. Distribution
Réseau de distribution.............: Bitube
Isolation des canalisations en volume chauffé : Nu à l'air libre
Isolation des canalisations hors volume chauffé : Classe 2
Température de distribution........: Moyenne (65-55, dT40)
Régulation de la température de distribution :
Régulation en fonction de la température extérieure
Gestion du circulateur.............:
Vitesse variable, fonctionnement permanent en période de chauffage
3. Génération
Production associée................: Production collective
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 37
B01-Z01
Détails des zones du bâtiment BAT_1
- Production collective Production collective :
1. Généralités de la production
Gestion des générateurs............: Fonctionnement en simultané
Gestion température de fonctionnement : En fonction de la température extérieure
Cette production dessert plus de 400m2 : OUI
Cette production produit du chauffage : OUI
Cette production produit de l'ECS..: OUI
Cette production produit du froid..: NON
2. Description générateur de type 1
Modèle de générateur...............: Chaudière gaz condensation ref
Nombre de générateur de type 1.....: 1
S. Solaire
Système solaire associé............: Solaire thermodynamique ECS
- Générateur Chaudière gaz condensation ref :
1. Généralités du générateur
Type de générateur.................: Chaudière gaz ou fioul
Combustible........................: Gaz
Puissance nominale (Chaud).........: 150 kW
2. Détail générateur
Technologie........................: Condensation (Ref=Basse température)
Brûleur............................: Brûleur à flux forcé
Rendement à pleine charge..........:
Valeur par défaut selon règles Th-CE 2005 (Ref=91 %)
Rendement à charge partielle.......:
Valeur par défaut selon règles Th-CE 2005 (Ref=91 %)
Pertes à charge nulle..............:
Valeur par défaut selon règles Th-CE 2005 (Ref=830 W)
P. elec des auxiliaires de génération : Valeur par défaut selon règles Th-CE 2005
P. consommée par une éventuelle veilleuse : 0 W : Pas de veilleuse
- Production solaire Solaire thermodynamique ECS :
1. Généralités de la production
Production collective..............: OUI
Canalisations isolées..............: OUI
Le solaire est utilisé pour le chauffage : NON
1. Les capteurs solaires
Capteur solaire no 1 :
Modèle de Capteur..................:
Nombre de capteur no 1.............:
Orientation........................:
Inclinaison........................:
Masques............................:
Capteur solaire no 2 :
Capteur solaire no 3 :
1. Les stockages solaires
Stockage solaire no 1 :
Modèle de ballon...................:
Nombre de ballon solaire...........:
Appoint toujours disponible........:
Stockage dans le volume chauffé....:
Stockage solaire no 2 :
Stockage solaire no 3 :
Stockage solaire no 4 :
Vitré 1.0 m2
20
De Sud à Sud-Est ou Sud-Ouest
Entre 40 et 50 ° / horizontal
Aucuns masques, l'horizon est dégagé
Ballon bivalent 3000 L
1
OUI
NON
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 38
B01-Z01
Détails des zones du bâtiment BAT_1
- Capteur solaire Vitré 1.0 m2 :
1. Caractéristiques du capteur
Surface A du capteur...............:
Coef de pertes a1 ou K.............:
Rendement optique Eta0 ou B........:
Capteur vitré......................:
1.0 m2 (Ref=0 m2)
Valeur par défaut selon règles Th-CE 2005
Valeur par défaut selon règles Th-CE 2005
OUI
- Stockage solaire Ballon bivalent 3000 L :
1. Caractéristiques du stockage
Volume du stockage Vn..............: 3000 L
Echangeur appoint intégré..........: OUI
Pertes du ballon Cr ou UA..........:
Valeur par défaut selon règles Th-CE 2005 (Cr Ref=0.090 Wh/L.K.jour)
Usage du stockage..................: ECS seule
Les émetteurs locaux pour le rafraîchissement :
Cette zone ne dispose d'aucun Emetteurs locaux de rafraîchissement.
Le système de ventilation :
- Comparaison entre projet et référence :
Le
de
Le
et
système de ventilation de référence est défini au titre II, chapitre V
l'arrêté du 24/05/2006.
système de ventilation de référence est un système double flux sans échangeur
sans préchauffage.
Unité | Projet
| Référence
Type de ventilation........:
Double flux
Double flux
Puissance ventilateurs occ.:
W
990
825
Puissance vent. inocc......:
W
0
0
Cd.........................:
1.250
1.250
Débits sans correction
Débits soufflés en occ.....:
m3/h
1 000
1 000
Débits soufflés en inoc....:
m3/h
0
0
Débits repris en occ.......:
m3/h
1 000
1 000
Débits repris en inoc......:
m3/h
0
0
Coef reg. terminale en occ.:
1.000
1.000
Débits effectifs (Cd et reg terminale inclus)
Débits d'air neuf..........:
m3/h
1 250
1 250
Débits soufflés en occ.....:
m3/h
1 250
1 250
Débits soufflés en inoc....:
m3/h
0
0
Débits repris en occ.......:
m3/h
1 250
1 250
Débits repris en inoc......:
m3/h
0
0
_
|Gain%
-20.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
_
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 39
B01-Z01
Détails des zones du bâtiment BAT_1
- Système de ventilation DF Hygiénique prechauffage :
1. Généralités du système
Type de ventilation................: DF hygiénique (pas de recyclage)
Caissons de soufflage :
Modèle de caisson de soufflage.....: Caisson à 0.45 W/m3
Caissons de Reprise :
Modèle de caisson de reprise.......: Caisson à 0.45 W/m3
2. Réseau
Classe d'étanchéité................: Classe inconnue
Filtre de classe F5 à F9 sur soufflage : OUI
3. Débits
Coefficicient de surpression.......: 1.0 : Equilibre des débits soufflés et repris
Régulation terminale des débits....: 1.0 : Aucune régulation
Régulation terminale des débits de SDR : 1.0 : Aucune régulation
5. Echangeur
Efficacité échangeur...............: 90 %
Efficacité certifiée...............: NON
Puissance auxilaires échangeurs....: Pas d'auxiliaires liés à l'échangeur
Bypass auto en fonction de la T° extérieure : NON
6. Batteries CTA
Batterie chaude :
Batterie chaude....................: OUI
Température de consigne du préchauffage : 20 °C
Réseau pour batterie de préchauffage : Réseau bitube sur production commune
Production associée................: Production collective
Batterie froide :
Batterie froide....................: NON
Humidificateur et Batterie antigel :
Humidificateur.....................: Pas d'humidificteur
Batterie de dégivrage..............: Batterie à effet joule
- Caissons de ventilation Caisson à 0.45 W/m3 :
1. Description du caisson
Ratio du caisson générique.........: 0.45 W/m3
- Production collective Production collective :
1. Généralités de la production
Gestion des générateurs............: Fonctionnement en simultané
Gestion température de fonctionnement : En fonction de la température extérieure
Cette production dessert plus de 400m2 : OUI
Cette production produit du chauffage : OUI
Cette production produit de l'ECS..: OUI
Cette production produit du froid..: NON
2. Description générateur de type 1
Modèle de générateur...............: Chaudière gaz condensation ref
Nombre de générateur de type 1.....: 1
S. Solaire
Système solaire associé............: Solaire thermodynamique ECS
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 40
B01-Z01
Détails des zones du bâtiment BAT_1
- Générateur Chaudière gaz condensation ref :
1. Généralités du générateur
Type de générateur.................: Chaudière gaz ou fioul
Combustible........................: Gaz
Puissance nominale (Chaud).........: 150 kW
2. Détail générateur
Technologie........................: Condensation (Ref=Basse température)
Brûleur............................: Brûleur à flux forcé
Rendement à pleine charge..........:
Valeur par défaut selon règles Th-CE 2005 (Ref=91 %)
Rendement à charge partielle.......:
Valeur par défaut selon règles Th-CE 2005 (Ref=91 %)
Pertes à charge nulle..............:
Valeur par défaut selon règles Th-CE 2005 (Ref=830 W)
P. elec des auxiliaires de génération : Valeur par défaut selon règles Th-CE 2005
P. consommée par une éventuelle veilleuse : 0 W : Pas de veilleuse
- Production solaire Solaire thermodynamique ECS :
1. Généralités de la production
Production collective..............: OUI
Canalisations isolées..............: OUI
Le solaire est utilisé pour le chauffage : NON
1. Les capteurs solaires
Capteur solaire no 1 :
Modèle de Capteur..................:
Nombre de capteur no 1.............:
Orientation........................:
Inclinaison........................:
Masques............................:
Capteur solaire no 2 :
Capteur solaire no 3 :
1. Les stockages solaires
Stockage solaire no 1 :
Modèle de ballon...................:
Nombre de ballon solaire...........:
Appoint toujours disponible........:
Stockage dans le volume chauffé....:
Stockage solaire no 2 :
Stockage solaire no 3 :
Stockage solaire no 4 :
Vitré 1.0 m2
20
De Sud à Sud-Est ou Sud-Ouest
Entre 40 et 50 ° / horizontal
Aucuns masques, l'horizon est dégagé
Ballon bivalent 3000 L
1
OUI
NON
- Capteur solaire Vitré 1.0 m2 :
1. Caractéristiques du capteur
Surface A du capteur...............:
Coef de pertes a1 ou K.............:
Rendement optique Eta0 ou B........:
Capteur vitré......................:
1.0 m2 (Ref=0 m2)
Valeur par défaut selon règles Th-CE 2005
Valeur par défaut selon règles Th-CE 2005
OUI
- Stockage solaire Ballon bivalent 3000 L :
1. Caractéristiques du stockage
Volume du stockage Vn..............: 3000 L
Echangeur appoint intégré..........: OUI
Pertes du ballon Cr ou UA..........:
Valeur par défaut selon règles Th-CE 2005 (Cr Ref=0.090 Wh/L.K.jour)
Usage du stockage..................: ECS seule
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 41
B01-Z01
Détails des zones du bâtiment BAT_1
Le système de production d'ECS :
Valeur de Nu pour l'ECS... : 23 douches
Volume hebdo d'ECS........ : 27 000 L d'eau à 40°C
- Système de production d'ECS ECS gaz collective :
1. Généralités
Type de production.................: Collective autre que EJ
Maintien en température du réseau..: Réseau bouclé
Production associée................: Production collective
- Production collective Production collective :
1. Généralités de la production
Gestion des générateurs............: Fonctionnement en simultané
Gestion température de fonctionnement : En fonction de la température extérieure
Cette production dessert plus de 400m2 : OUI
Cette production produit du chauffage : OUI
Cette production produit de l'ECS..: OUI
Cette production produit du froid..: NON
2. Description générateur de type 1
Modèle de générateur...............: Chaudière gaz condensation ref
Nombre de générateur de type 1.....: 1
S. Solaire
Système solaire associé............: Solaire thermodynamique ECS
- Générateur Chaudière gaz condensation ref :
1. Généralités du générateur
Type de générateur.................: Chaudière gaz ou fioul
Combustible........................: Gaz
Puissance nominale (Chaud).........: 150 kW
2. Détail générateur
Technologie........................: Condensation (Ref=Basse température)
Brûleur............................: Brûleur à flux forcé
Rendement à pleine charge..........:
Valeur par défaut selon règles Th-CE 2005 (Ref=91 %)
Rendement à charge partielle.......:
Valeur par défaut selon règles Th-CE 2005 (Ref=91 %)
Pertes à charge nulle..............:
Valeur par défaut selon règles Th-CE 2005 (Ref=830 W)
P. elec des auxiliaires de génération : Valeur par défaut selon règles Th-CE 2005
P. consommée par une éventuelle veilleuse : 0 W : Pas de veilleuse
3. Production d'ECS
Mode de production d'ECS...........: ECS possible avec ballon externe
Fonctionnement intermittent pour l'ECS : OUI
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 42
B01-Z01
Détails des zones du bâtiment BAT_1
- Production solaire Solaire thermodynamique ECS :
1. Généralités de la production
Production collective..............: OUI
Canalisations isolées..............: OUI
Le solaire est utilisé pour le chauffage : NON
1. Les capteurs solaires
Capteur solaire no 1 :
Modèle de Capteur..................:
Nombre de capteur no 1.............:
Orientation........................:
Inclinaison........................:
Masques............................:
Capteur solaire no 2 :
Capteur solaire no 3 :
1. Les stockages solaires
Stockage solaire no 1 :
Modèle de ballon...................:
Nombre de ballon solaire...........:
Appoint toujours disponible........:
Stockage dans le volume chauffé....:
Stockage solaire no 2 :
Stockage solaire no 3 :
Stockage solaire no 4 :
Vitré 1.0 m2
20
De Sud à Sud-Est ou Sud-Ouest
Entre 40 et 50 ° / horizontal
Aucuns masques, l'horizon est dégagé
Ballon bivalent 3000 L
1
OUI
NON
- Capteur solaire Vitré 1.0 m2 :
1. Caractéristiques du capteur
Surface A du capteur...............:
Coef de pertes a1 ou K.............:
Rendement optique Eta0 ou B........:
Capteur vitré......................:
1.0 m2 (Ref=0 m2)
Valeur par défaut selon règles Th-CE 2005
Valeur par défaut selon règles Th-CE 2005
OUI
- Stockage solaire Ballon bivalent 3000 L :
1. Caractéristiques du stockage
Volume du stockage Vn..............: 3000 L
Echangeur appoint intégré..........: OUI
Pertes du ballon Cr ou UA..........:
Valeur par défaut selon règles Th-CE 2005 (Cr Ref=0.090 Wh/L.K.jour)
Usage du stockage..................: ECS seule
Le système d'éclairage :
Accès à l'EN effectif partout :
Projet
Surface................... : 450.0 m2
Accès à l'éclairage naturel: Effectif
Pecl...................... : 13.0 W/m2
Commande.................. : Interrupteur
Puissance installée....... : 5 850.0 W
Puissance résultante*..... : 5 265.0 W (Gain: -30.0%)
_
| Ref
450.0 m2
Effectif
10.0 W/m2
Interrupteur
4 500.0 W
4 050.0 W
* : Puissance résultante = Estimation de la puissance prise en compte dans les calculs de C et Tic.
La puissance résultante est donnée à titre indicatif, elle tient compte du mode de gersion de l'éclairage.
_
_
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 43
B01-Z02
Détails des zones du bâtiment BAT_1
Détails des zones suivantes (B01-Z02) :
2-SalleMuscu
Activité principale....... : Etablissement sportif
Surface utile des zones... : 752.5 m2
SHON équivalente*......... : 752.5 m2
* : SHON équivalente = SHON totale du bâtiment ramenée à la zone en appliquant le prorata sur les surfaces utiles.
La programmation centrale :
Cette zone a une occupation qui n'est pas continue au sens de l'annexe III
de l'arrêté du 24/05/2006.
1. Programmation pour le chauffage :
Cette programation dessert plus de 400m2.
Projet.................... : Programmation à heure fixe avec contrôle d'ambiance
Référence................. : Programmation à heure fixe avec contrôle d'ambiance
Les émetteurs locaux pour le chauffage :
- Le système de chauffage de référence :
Le système de chauffage de référence est défini au titre II, chapitre VI
de l'arrêté du 24/05/2006.
Le système de chauffage de référence est constitué de radiateurs basse températures
alimentés par un réseau de distribution bitube.
La température de distribution est moyenne au sens des règles Th-CE 2005.
La temperature de départ est fonction de la temperature exterieure.
Les circulateurs sont à vitesse constante et sont asservies aux besoins de chauffage.
- Emetteurs locaux de chauffage Radia bitube collectif :
1. Emission
Type de terminal...................: Radiateur / Panneau rayonnant
Régulation terminale...............:
Robinet thermostatique certifié (CENCER, NF EN 215)
2. Distribution
Réseau de distribution.............: Bitube
Isolation des canalisations en volume chauffé : Nu à l'air libre
Isolation des canalisations hors volume chauffé : Classe 2
Température de distribution........: Moyenne (65-55, dT40)
Régulation de la température de distribution :
Régulation en fonction de la température extérieure
Gestion du circulateur.............:
Vitesse variable, fonctionnement permanent en période de chauffage
3. Génération
Production associée................: Production collective
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 44
B01-Z02
Détails des zones du bâtiment BAT_1
- Production collective Production collective :
1. Généralités de la production
Gestion des générateurs............: Fonctionnement en simultané
Gestion température de fonctionnement : En fonction de la température extérieure
Cette production dessert plus de 400m2 : OUI
Cette production produit du chauffage : OUI
Cette production produit de l'ECS..: OUI
Cette production produit du froid..: NON
2. Description générateur de type 1
Modèle de générateur...............: Chaudière gaz condensation ref
Nombre de générateur de type 1.....: 1
S. Solaire
Système solaire associé............: Solaire thermodynamique ECS
- Générateur Chaudière gaz condensation ref :
1. Généralités du générateur
Type de générateur.................: Chaudière gaz ou fioul
Combustible........................: Gaz
Puissance nominale (Chaud).........: 150 kW
2. Détail générateur
Technologie........................: Condensation (Ref=Basse température)
Brûleur............................: Brûleur à flux forcé
Rendement à pleine charge..........:
Valeur par défaut selon règles Th-CE 2005 (Ref=91 %)
Rendement à charge partielle.......:
Valeur par défaut selon règles Th-CE 2005 (Ref=91 %)
Pertes à charge nulle..............:
Valeur par défaut selon règles Th-CE 2005 (Ref=830 W)
P. elec des auxiliaires de génération : Valeur par défaut selon règles Th-CE 2005
P. consommée par une éventuelle veilleuse : 0 W : Pas de veilleuse
- Production solaire Solaire thermodynamique ECS :
1. Généralités de la production
Production collective..............: OUI
Canalisations isolées..............: OUI
Le solaire est utilisé pour le chauffage : NON
1. Les capteurs solaires
Capteur solaire no 1 :
Modèle de Capteur..................:
Nombre de capteur no 1.............:
Orientation........................:
Inclinaison........................:
Masques............................:
Capteur solaire no 2 :
Capteur solaire no 3 :
1. Les stockages solaires
Stockage solaire no 1 :
Modèle de ballon...................:
Nombre de ballon solaire...........:
Appoint toujours disponible........:
Stockage dans le volume chauffé....:
Stockage solaire no 2 :
Stockage solaire no 3 :
Stockage solaire no 4 :
Vitré 1.0 m2
20
De Sud à Sud-Est ou Sud-Ouest
Entre 40 et 50 ° / horizontal
Aucuns masques, l'horizon est dégagé
Ballon bivalent 3000 L
1
OUI
NON
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 45
B01-Z02
Détails des zones du bâtiment BAT_1
- Capteur solaire Vitré 1.0 m2 :
1. Caractéristiques du capteur
Surface A du capteur...............:
Coef de pertes a1 ou K.............:
Rendement optique Eta0 ou B........:
Capteur vitré......................:
1.0 m2 (Ref=0 m2)
Valeur par défaut selon règles Th-CE 2005
Valeur par défaut selon règles Th-CE 2005
OUI
- Stockage solaire Ballon bivalent 3000 L :
1. Caractéristiques du stockage
Volume du stockage Vn..............: 3000 L
Echangeur appoint intégré..........: OUI
Pertes du ballon Cr ou UA..........:
Valeur par défaut selon règles Th-CE 2005 (Cr Ref=0.090 Wh/L.K.jour)
Usage du stockage..................: ECS seule
Les émetteurs locaux pour le rafraîchissement :
Cette zone ne dispose d'aucun Emetteurs locaux de rafraîchissement.
Le système de ventilation :
- Comparaison entre projet et référence :
Le
de
Le
et
système de ventilation de référence est défini au titre II, chapitre V
l'arrêté du 24/05/2006.
système de ventilation de référence est un système double flux sans échangeur
sans préchauffage.
Unité | Projet
| Référence
Type de ventilation........:
Double flux
Double flux
Puissance ventilateurs occ.:
W
2 970
2 475
Puissance vent. inocc......:
W
0
0
Cd.........................:
1.250
1.250
Débits sans correction
Débits soufflés en occ.....:
m3/h
3 000
3 000
Débits soufflés en inoc....:
m3/h
0
0
Débits repris en occ.......:
m3/h
3 000
3 000
Débits repris en inoc......:
m3/h
0
0
Coef reg. terminale en occ.:
1.000
1.000
Débits effectifs (Cd et reg terminale inclus)
Débits d'air neuf..........:
m3/h
3 750
3 750
Débits soufflés en occ.....:
m3/h
3 750
3 750
Débits soufflés en inoc....:
m3/h
0
0
Débits repris en occ.......:
m3/h
3 750
3 750
Débits repris en inoc......:
m3/h
0
0
_
|Gain%
-20.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
+0.0
_
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 46
B01-Z02
Détails des zones du bâtiment BAT_1
- Système de ventilation DF Hygiénique prechauffage :
1. Généralités du système
Type de ventilation................: DF hygiénique (pas de recyclage)
Caissons de soufflage :
Modèle de caisson de soufflage.....: Caisson à 0.45 W/m3
Caissons de Reprise :
Modèle de caisson de reprise.......: Caisson à 0.45 W/m3
2. Réseau
Classe d'étanchéité................: Classe inconnue
Filtre de classe F5 à F9 sur soufflage : OUI
3. Débits
Coefficicient de surpression.......: 1.0 : Equilibre des débits soufflés et repris
Régulation terminale des débits....: 1.0 : Aucune régulation
Régulation terminale des débits de SDR : 1.0 : Aucune régulation
5. Echangeur
Efficacité échangeur...............: 90 %
Efficacité certifiée...............: NON
Puissance auxilaires échangeurs....: Pas d'auxiliaires liés à l'échangeur
Bypass auto en fonction de la T° extérieure : NON
6. Batteries CTA
Batterie chaude :
Batterie chaude....................: OUI
Température de consigne du préchauffage : 20 °C
Réseau pour batterie de préchauffage : Réseau bitube sur production commune
Production associée................: Production collective
Batterie froide :
Batterie froide....................: NON
Humidificateur et Batterie antigel :
Humidificateur.....................: Pas d'humidificteur
Batterie de dégivrage..............: Batterie à effet joule
- Caissons de ventilation Caisson à 0.45 W/m3 :
1. Description du caisson
Ratio du caisson générique.........: 0.45 W/m3
- Production collective Production collective :
1. Généralités de la production
Gestion des générateurs............: Fonctionnement en simultané
Gestion température de fonctionnement : En fonction de la température extérieure
Cette production dessert plus de 400m2 : OUI
Cette production produit du chauffage : OUI
Cette production produit de l'ECS..: OUI
Cette production produit du froid..: NON
2. Description générateur de type 1
Modèle de générateur...............: Chaudière gaz condensation ref
Nombre de générateur de type 1.....: 1
S. Solaire
Système solaire associé............: Solaire thermodynamique ECS
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 47
B01-Z02
Détails des zones du bâtiment BAT_1
- Générateur Chaudière gaz condensation ref :
1. Généralités du générateur
Type de générateur.................: Chaudière gaz ou fioul
Combustible........................: Gaz
Puissance nominale (Chaud).........: 150 kW
2. Détail générateur
Technologie........................: Condensation (Ref=Basse température)
Brûleur............................: Brûleur à flux forcé
Rendement à pleine charge..........:
Valeur par défaut selon règles Th-CE 2005 (Ref=91 %)
Rendement à charge partielle.......:
Valeur par défaut selon règles Th-CE 2005 (Ref=91 %)
Pertes à charge nulle..............:
Valeur par défaut selon règles Th-CE 2005 (Ref=830 W)
P. elec des auxiliaires de génération : Valeur par défaut selon règles Th-CE 2005
P. consommée par une éventuelle veilleuse : 0 W : Pas de veilleuse
- Production solaire Solaire thermodynamique ECS :
1. Généralités de la production
Production collective..............: OUI
Canalisations isolées..............: OUI
Le solaire est utilisé pour le chauffage : NON
1. Les capteurs solaires
Capteur solaire no 1 :
Modèle de Capteur..................:
Nombre de capteur no 1.............:
Orientation........................:
Inclinaison........................:
Masques............................:
Capteur solaire no 2 :
Capteur solaire no 3 :
1. Les stockages solaires
Stockage solaire no 1 :
Modèle de ballon...................:
Nombre de ballon solaire...........:
Appoint toujours disponible........:
Stockage dans le volume chauffé....:
Stockage solaire no 2 :
Stockage solaire no 3 :
Stockage solaire no 4 :
Vitré 1.0 m2
20
De Sud à Sud-Est ou Sud-Ouest
Entre 40 et 50 ° / horizontal
Aucuns masques, l'horizon est dégagé
Ballon bivalent 3000 L
1
OUI
NON
- Capteur solaire Vitré 1.0 m2 :
1. Caractéristiques du capteur
Surface A du capteur...............:
Coef de pertes a1 ou K.............:
Rendement optique Eta0 ou B........:
Capteur vitré......................:
1.0 m2 (Ref=0 m2)
Valeur par défaut selon règles Th-CE 2005
Valeur par défaut selon règles Th-CE 2005
OUI
- Stockage solaire Ballon bivalent 3000 L :
1. Caractéristiques du stockage
Volume du stockage Vn..............: 3000 L
Echangeur appoint intégré..........: OUI
Pertes du ballon Cr ou UA..........:
Valeur par défaut selon règles Th-CE 2005 (Cr Ref=0.090 Wh/L.K.jour)
Usage du stockage..................: ECS seule
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 48
B01-Z02
Détails des zones du bâtiment BAT_1
Le système de production d'ECS :
Valeur de Nu pour l'ECS... : 5 douches
Volume hebdo d'ECS........ : 6 024 L d'eau à 40°C
- Système de production d'ECS ECS gaz collective :
1. Généralités
Type de production.................: Collective autre que EJ
Maintien en température du réseau..: Réseau bouclé
Production associée................: Production collective
- Production collective Production collective :
1. Généralités de la production
Gestion des générateurs............: Fonctionnement en simultané
Gestion température de fonctionnement : En fonction de la température extérieure
Cette production dessert plus de 400m2 : OUI
Cette production produit du chauffage : OUI
Cette production produit de l'ECS..: OUI
Cette production produit du froid..: NON
2. Description générateur de type 1
Modèle de générateur...............: Chaudière gaz condensation ref
Nombre de générateur de type 1.....: 1
S. Solaire
Système solaire associé............: Solaire thermodynamique ECS
- Générateur Chaudière gaz condensation ref :
1. Généralités du générateur
Type de générateur.................: Chaudière gaz ou fioul
Combustible........................: Gaz
Puissance nominale (Chaud).........: 150 kW
2. Détail générateur
Technologie........................: Condensation (Ref=Basse température)
Brûleur............................: Brûleur à flux forcé
Rendement à pleine charge..........:
Valeur par défaut selon règles Th-CE 2005 (Ref=91 %)
Rendement à charge partielle.......:
Valeur par défaut selon règles Th-CE 2005 (Ref=91 %)
Pertes à charge nulle..............:
Valeur par défaut selon règles Th-CE 2005 (Ref=830 W)
P. elec des auxiliaires de génération : Valeur par défaut selon règles Th-CE 2005
P. consommée par une éventuelle veilleuse : 0 W : Pas de veilleuse
3. Production d'ECS
Mode de production d'ECS...........: ECS possible avec ballon externe
Fonctionnement intermittent pour l'ECS : OUI
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_DZONE
Page 49
B01-Z02
Détails des zones du bâtiment BAT_1
- Production solaire Solaire thermodynamique ECS :
1. Généralités de la production
Production collective..............: OUI
Canalisations isolées..............: OUI
Le solaire est utilisé pour le chauffage : NON
1. Les capteurs solaires
Capteur solaire no 1 :
Modèle de Capteur..................:
Nombre de capteur no 1.............:
Orientation........................:
Inclinaison........................:
Masques............................:
Capteur solaire no 2 :
Capteur solaire no 3 :
1. Les stockages solaires
Stockage solaire no 1 :
Modèle de ballon...................:
Nombre de ballon solaire...........:
Appoint toujours disponible........:
Stockage dans le volume chauffé....:
Stockage solaire no 2 :
Stockage solaire no 3 :
Stockage solaire no 4 :
Vitré 1.0 m2
20
De Sud à Sud-Est ou Sud-Ouest
Entre 40 et 50 ° / horizontal
Aucuns masques, l'horizon est dégagé
Ballon bivalent 3000 L
1
OUI
NON
- Capteur solaire Vitré 1.0 m2 :
1. Caractéristiques du capteur
Surface A du capteur...............:
Coef de pertes a1 ou K.............:
Rendement optique Eta0 ou B........:
Capteur vitré......................:
1.0 m2 (Ref=0 m2)
Valeur par défaut selon règles Th-CE 2005
Valeur par défaut selon règles Th-CE 2005
OUI
- Stockage solaire Ballon bivalent 3000 L :
1. Caractéristiques du stockage
Volume du stockage Vn..............: 3000 L
Echangeur appoint intégré..........: OUI
Pertes du ballon Cr ou UA..........:
Valeur par défaut selon règles Th-CE 2005 (Cr Ref=0.090 Wh/L.K.jour)
Usage du stockage..................: ECS seule
Le système d'éclairage :
Accès à l'EN effectif partout :
Projet
Surface................... : 752.5 m2
Accès à l'éclairage naturel: Effectif
Pecl...................... : 16.0 W/m2
Commande.................. : Interrupteur
Puissance installée....... : 12 040.0 W
Puissance résultante*..... : 10 836.0 W (Gain: +28.9%)
_
| Ref
752.5 m2
Effectif
22.5 W/m2
Interrupteur
16 931.3 W
15 238.1 W
* : Puissance résultante = Estimation de la puissance prise en compte dans les calculs de C et Tic.
La puissance résultante est donnée à titre indicatif, elle tient compte du mode de gersion de l'éclairage.
_
_
[
Visual TTH2005, TTHCE-2007 v1.37 - 16/05/2009 - 10:59
Moteur CSTB v1.1.2
BCE Conseil et Environnement, Licence no 2406-1
C7_RPBAT
Page 50
Récapitulatif
Récapitulatif des résultats par bâtiment
Affaire : Salle d'haltérophilie et musculation Berck/Mer
Bâtiment : BAT_1
SHON............ : 1 202.5 m2
Ubat Base....... : 0.568 W/m2.K
_
Ubat......................................
Chauffage.................................
Rafraîchissement..........................
ECS.......................................
Aux. de chauffage et de rafraîchissement..
Auxiliaires de ventilation................
Eclairage.................................
Production photovoltaïque.................
:
:
:
:
:
:
:
:
Unités
|Référence|
W/m2.K
0.568
kWh EP/m2.an
53.9
kWh EP/m2.an
0.0
kWh EP/m2.an
75.4
kWh EP/m2.an
2.6
kWh EP/m2.an
18.5
kWh EP/m2.an
58.1
kWh EP/m2.an
0.0
_
Cep = Cep 5p =
Cep référence =
Gain 5p =
Projet |Gain %
0.626
-10.2
56.3
-4.5
0.0
+0.0
62.5
+17.1
3.9
-50.0
22.2
-20.0
56.8
+2.2
0.0
+0.0
_
201.7 kWh EP/m2.an
208.5 kWh EP/m2.an
+3.3 %
Le Cep (Cep 5 postes) du bâtiment est conforme à l'Arrêté du 24/05/2006
__________________________________________________
Pour les zones suivantes (B01-Z01) :
1-Vest/sanit
Tic projet =
Tic référence =
31.1 °C
31.2 °C
Le Tic de ces zones est conforme à l'Arrêté du 24/05/2006
Pour les zones suivantes (B01-Z02) :
2-SalleMuscu
Tic projet =
Tic référence =
29.5 °C
31.3 °C
Le Tic de ces zones est conforme à l'Arrêté du 24/05/2006
__________________________________________________
Le bâtiment est conforme à l'Arrêté du 24/05/2006 sous réserve du respect
du titre III de l'arrêté du 24/05/2006 et en particulier les articles : 38 à 77
