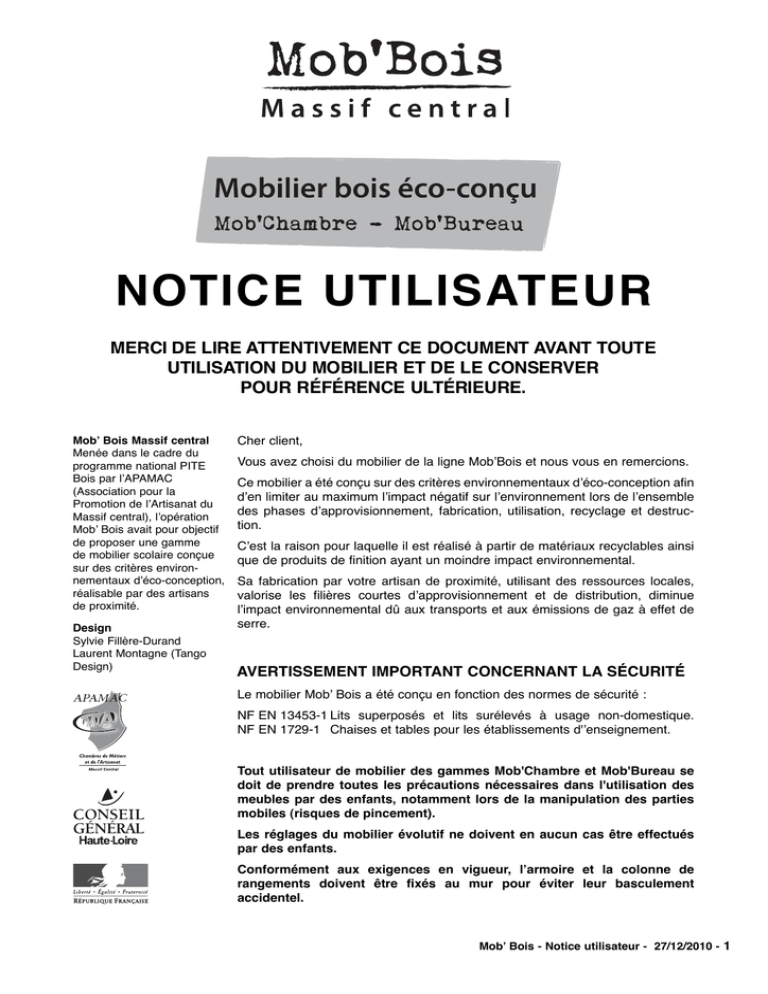

NOTICE UTILISATEUR
MERCI DE LIRE ATTENTIVEMENT CE DOCUMENT AVANT TOUTE
UTILISATION DU MOBILIER ET DE LE CONSERVER
POUR RÉFÉRENCE ULTÉRIEURE.
Mob’ Bois Massif central
Menée dans le cadre du
programme national PITE
Bois par l’APAMAC
(Association pour la
Promotion de l’Artisanat du
Massif central), l’opération
Mob’ Bois avait pour objectif
de proposer une gamme
de mobilier scolaire conçue
sur des critères environnementaux d’éco-conception,
réalisable par des artisans
de proximité.
Design
Sylvie Fillère-Durand
Laurent Montagne (Tango
Design)
Cher client,
Vous avez choisi du mobilier de la ligne Mob’Bois et nous vous en remercions.
Ce mobilier a été conçu sur des critères environnementaux d’éco-conception afin
d’en limiter au maximum l’impact négatif sur l’environnement lors de l’ensemble
des phases d’approvisionnement, fabrication, utilisation, recyclage et destruction.
C’est la raison pour laquelle il est réalisé à partir de matériaux recyclables ainsi
que de produits de finition ayant un moindre impact environnemental.
Sa fabrication par votre artisan de proximité, utilisant des ressources locales,
valorise les filières courtes d’approvisionnement et de distribution, diminue
l’impact environnemental dû aux transports et aux émissions de gaz à effet de
serre.
AVERTISSEMENT IMPORTANT CONCERNANT LA SÉCURITÉ
Le mobilier Mob’ Bois a été conçu en fonction des normes de sécurité :
NF EN 13453-1 Lits superposés et lits surélevés à usage non-domestique.
NF EN 1729-1 Chaises et tables pour les établissements d'’enseignement.
Tout utilisateur de mobilier des gammes Mob'Chambre et Mob'Bureau se
doit de prendre toutes les précautions nécessaires dans l'utilisation des
meubles par des enfants, notamment lors de la manipulation des parties
mobiles (risques de pincement).
Les réglages du mobilier évolutif ne doivent en aucun cas être effectués
par des enfants.
Conformément aux exigences en vigueur, l’armoire et la colonne de
rangements doivent être fixés au mur pour éviter leur basculement
accidentel.
Mob’ Bois - Notice utilisateur - 27/12/2010 - 1
La gamme Mob’ Chambre a été conçue pour offrir différentes possibilités d’aménagement à partir des
éléments suivants :
Le lit
Conçu pour un couchage de 90 x 200 cm ce lit peut être également réalisé pour
un couchage de 90 x190 cm.
Dimensions extérieures : long. 2503 mm ; prof. 1210 mm ; haut. 1400 mm.
Remarque importante :
Le couchage en hauteur ne convient pas aux enfants de moins de 6 ans. Un
rainurage à l’intérieur du couchage défini la limite à partir de laquelle le
matelas ne doit pas dépasser. La garde minimale à respecter est de 160 mm
au dessus du matelas.
L’armoire 2 portes
Armoire deux portes dont les poignées font partie du décor en façade
et sont réalisées à partir d’un défonçage du bois.
L’ agencement intérieur est très pratique et modulable : une partie penderie avec
une étagère et une partie lingère avec quatres tablettes. L‘ensemble est réglable.
Dimensions extérieures : long. 838 mm ; haut. 1800 mm ; prof. 560 mm.
Remarque importante :
À fixer au mur pour la sécurité de l'enfant et prévenir les risques de
basculement, conformement aux exigences en vigueur.
La fixation à utiliser dépend du matériau du mur et doit être suffisamment
résistante pour ne pas être arrachée lors d'une traction exercée, si un
enfant monte sur l’armoire ou s'y agrippe.
Le bureau
Bureau composé d'un grand plan de travail et de trois tiroirs situés sous le plan
de travail. Ce bureau s’encastre partiellement sous le lit.
Dimensions extérieures :
- larg. : 1030 mm
- prof. totale : 800 mm
- profondeur du plan de travail: 500 mm
- hauteur totale : 900 mm
- hauteur plan de travail : 745 mm
Le chevet
Petit rangement comportant une porte avec deux étagères réglables à l’intérieur.
La poignée fait partie du décor en façade. Elle est réalisée à partir d’un
défonçage du bois.
Ce chevet s’encastre sous le lit.
Dimensions extérieures :
- haut. : 900 mm
- larg. : 455 mm
- prof. : 410 mm
Modèles déposés.
2 - Mob’ Bois - Notice utilisateur - 27/12/2010
Le lit-armoire
Conçu pour un couchage 90 x 200 cm, ce lit peut être également réalisé pour un
couchage 90 x190 cm. La partie armoire fait office de tête de lit et comporte une
niche servant de petit rangement. L’armoire comporte une porte, une étagère et
une penderie et peut être complétée par le chevet et le bureau qui sont prévus
pour s’emboîter dans la structure du lit-armoire.
Dimensions extérieures de l’ensemble :
- haut. coté armoire : 1800 mm
- haut. coté pied : 1400 mm
- long. : 2510 mm
- larg. : 1210 mm
Remarque importante :
Le couchage en hauteur ne convient pas aux enfants de moins de 6 ans.
Un rainurage à l’intérieur du couchage défini la limite à partir de laquelle le
matelas ne doit pas dépasser. La garde minimale à respecter est de 160
mm au dessus du matelas.
La gamme Mob’ Bureau a été conçue pour offrir différentes possibilités d’aménagement à partir des
éléments suivants :
Le pupitre évolutif
Ce pupitre dispose d’un plateau inclinable à l’aide de 2 excentriques latéraux
(l’angle d’ouverture est limité par une sangle afin de réduire les risques de blessure par pincement si le plateau se rabat trop brusquement).
- larg. plateau : 700 mm
- prof. plateau : 500 mm
Petit modèle - tailles T2, T3, T4 (de 6 à 15 ans environ) :
- haut. plateau T2 : 530 mm (taille utilisateur 1080-1210 mm)
- haut. plateau T3 : 590 mm (taille utilisateur 1190-1420 mm)
- haut. plateau T4 : 640 mm (taille utilisateur 1330-1590 mm)
Grand modèle - tailles T4, T5, T6 (environ 16 ans et plus) :
- haut. plateau T4 : 640 mm (taille utilisateur 1330-1590 mm)
- haut. plateau T5 : 710 mm (taille utilisateur 1460-1765 mm)
- haut. plateau T6 : 760 mm (taille utilisateur 1590-1880 mm)
Modèles déposés
Les pupitres peuvent être complétés par un ou deux casiers prévus pour être suspendus
à l’arrière du pupitre ainsi qu’un plumier et un pot maintenus par une goupille en bois
insérée dans l’un des percages prévus aux deux angles arrières du plateau.
Mob’ Bois - Notice utilisateur - 27/12/2010 - 3
La chaise évolutive
Cette chaise dispose d’une assise réglable en hauteur et d’un dossier réglable
en hauteur/profondeur.
Petit modèle - tailles T2, T3, T4 (de 6 à 15 ans environ) :
- larg. piétement 400 mm
- prof. piétement 580 mm
- haut. assise T2 : 310 mm (taille utilisateur 1080-1210 mm)
- haut. assise T3 : 350 mm (taille utilisateur 1190-1420 mm)
- haut. assise T4 : 380 mm (taille utilisateur 1330-1590 mm)
Grand modèle - tailles T4, T5, T6 (environ 16 ans et plus) :
- larg. piétement 440 mm
- prof. piétement 580 mm
- haut. assise T4 : 380 mm (taille utilisateur 1330-1590 mm)
- haut. assise T5 : 430 mm (taille utilisateur 1460-1765 mm)
- haut. assise T6 : 460 mm (taille utilisateur 1590-1880 mm)
La desserte à roulettes Desserte à roulettes équipée :
- d’un plateau réglable en hauteur afin de pouvoir être placée sous le bureau
adulte ou à côté avec la même hauteur de plateau,
- de trois tiroirs sur glissières.
- larg. plateau : 520 mm
- prof. plateau : 500 mm
- haut. plateau : 670, 710, 760 mm (suivant le réglage)
Le plateau de la desserte peut être équipé d’un plumier et d’un pot maintenus par une
goupille en bois insérée dans l’un des percages prévus aux deux angles arrières.
La colonne de
rangements
Colonne comportant une tablette fixe en partie haute et d’un espace de rangement en partie basse qui peut être équipé de tablettes de hauteurs ajustables et
d’un coffre-tiroir.
- haut. : 1150 mm
- larg. : 435 mm
- prof. : 420 mm
Remarque importante :
À fixer au mur pour la sécurité de l'enfant et prévenir les risques
de basculement, conformement aux exigences en vigueur.
La fixation à utiliser dépend du matériau du mur et doit être suffisamment
résistant pour ne pas être arrachée lors d'une traction exercée, si un enfant
monte sur la colonne ou s'y agrippe.
Le bureau adulte
Bureau avec tiroir. Peut être complété par des casiers prévus pour être suspendus au panneau situé à l’arrière du bureau.
- larg. plateau : 1400 mm
- prof. plateau : 700 mm
- haut. plateau : 760 mm
Modèles déposés
