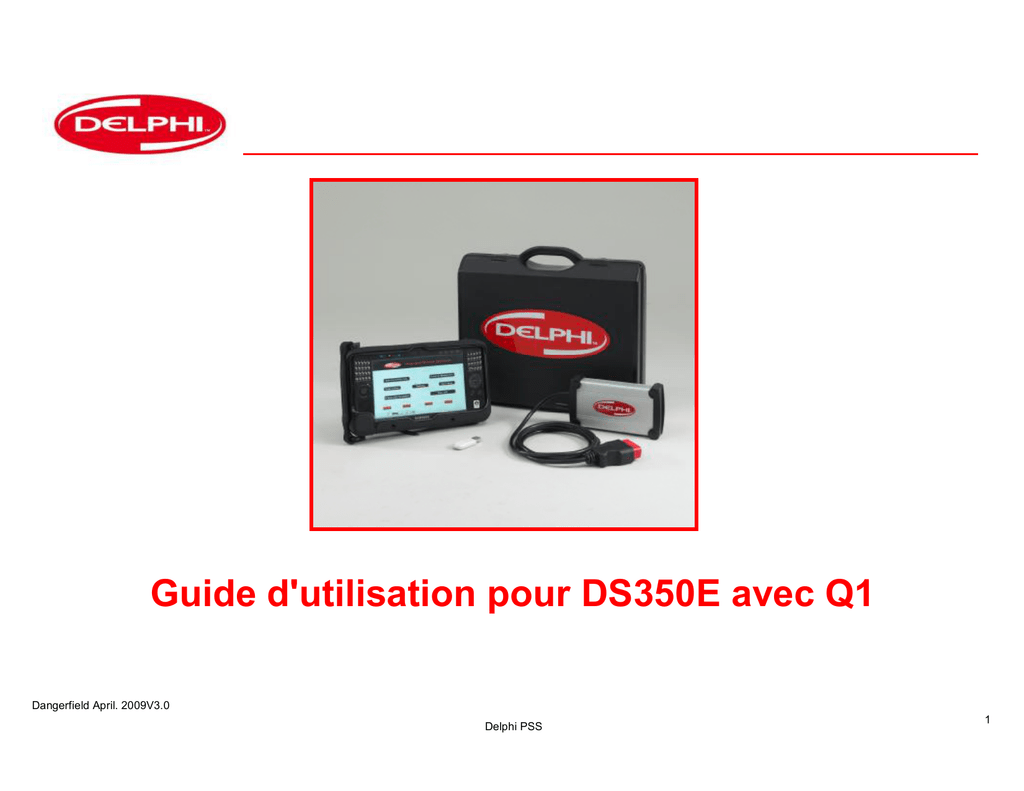

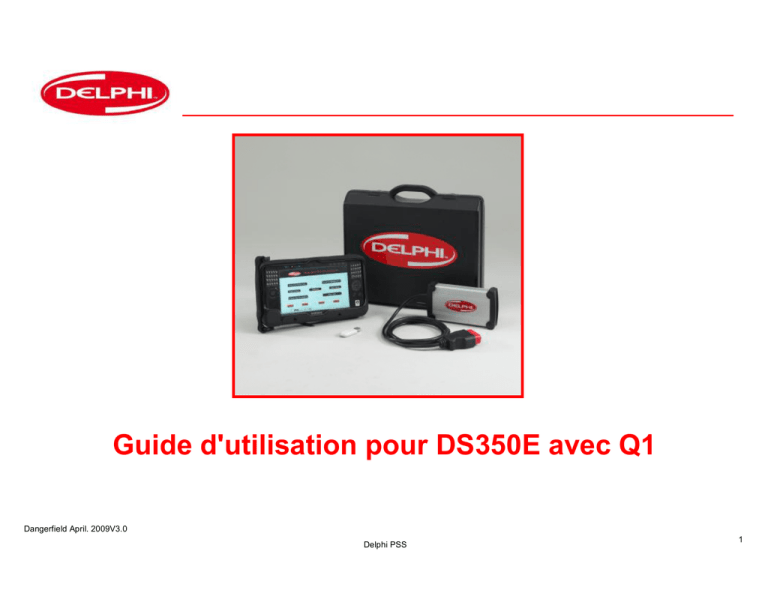

Guide d'utilisation pour DS350E avec Q1
Dangerfield April. 2009V3.0
Delphi PSS
1
TABLE DES MATIÈRES
Principaux composants.……………….....................….3
Écriture sur ECU (OBD)……………….........……….93
Configuration Bluetooth………………......……………..9
Balayage…………………………..........………………96
Menu principal………………......................…………….26
Historique………………….….................................101
Programme diagnostic………….......................……….47
Communication (EOBD).......................................104
Fichier……...................……………………………………49
Lire les codes d‘erreur (EOBD)….............…….....107
Parametrages……..................…...................................51
Effacer les codes d‘erreur (EOBD)……….............110
Documents………………......................…………………59
Données en temps reel (EOBD)…….....….……….113
Aide………………………………………………………….61
Figer les données (EOBD)……….............……….. 117
Communication (OBD)…….........................................64
Capteur oxygene (EOBD).......................................120
Impression et Sauvegarde………..….....................….74
Tests non continus (EOBD)………………………...123
Données en temps réel………………………………….80
Commande du systeme (EOBD)…………..............126
Réglage des paramètres (OBD)……...........................87
Information sur le vehicule (EOBD)……………….129
Activation de Composant…………….........…………...90
Delphi PSS
2
PRINCIPAUX COMPOSANTS
Delphi PSS
3
Principaux composants
La tablette
Interface communication véhicule (V.C.I.)
Delphi PSS
4
Samsung Q1 Ultra
Clavier
Souris/Manette
Enter
Boutons de souris
Delphi PSS
5
Samsung Q1 Ultra
Capteurs tactiles
Alimentation
Lan
USB
Mise sous tension
Moniteur
Voyants d'état
Delphi PSS
6
Commutateur marche/arrêt tablette
Faire glisser à droite
Delphi PSS
7
Interface communication véhicule (V.C.I.)
Protocoles
J1850 PWM (SCP)
J1850 VPW
ISO 9141
J1939 (CAN)
ISO 11898, 11519 (CAN)
ISO 14230 (KWP2000)
ISO 15765 (DiagOnCAN)
RS422, J1708 (Ford DCL)
RS485
Connexion à la tablette via :
5 Volts Comms (gamme Rover),
Bluetooth
Flash code, etc
USB
Tension de fonctionnement :
1 – 10V
Delphi PSS
8
Configuration Bluetooth
Delphi PSS
9
Configuration Bluetooth 1
Sélectionner
“Outils IT”
Delphi PSS
10
Sélectionner “Mes emplacements Bluetooth”
Delphi PSS
11
Sélectionner “ajouter un appareil Bluetooth”
Delphi PSS
12
Sélectionner “Suivant”
Delphi PSS
13
Sélectionner l'appareil, puis cliquer sur “Suivant”
Delphi PSS
14
Sélectionner “Sauter”
Delphi PSS
15
Cliquer ü dans la case, puis cliquer sur configurer
Delphi PSS
16
1 Laisser la connexion sécurisée vide
2 Noter le numéro port com pour
configurer plus tard le logiciel
3 Cliquer sur “OK”
Delphi PSS
17
Cliquer sur “Suivant”
Delphi PSS
18
Cliquer ü dans la case, puis cliquer sur “Terminer”
Delphi PSS
19
Cliquer sur “Annuler”
Delphi PSS
20
Appuyer et maintenir enfoncé le crayon sur l'icône
jusqu'à ce que le menu défilant apparaisse, puis
sélectionner “connecter”
Delphi PSS
21
Les flèches vertes confirmeront la connexion,
le numéro du port com. sera affiché
Cliquer sur la case rouge pour quitter.
Delphi PSS
22
Cliquer sur le bouton “Diagnostics”
Delphi PSS
23
Bluetooth Configuration 15
En cas d'échec de la recherche automatique,
sélectionnez "manual" (manuel)
Delphi PSS
24
Vérifiez que le port com est le même que
le port cité en page 17 et 22,
sinon, sélectionnez le port correct dans
le menu défilant.
La configuration Bluetooth est maintenant terminée.
Cliquez sur “OK”, ou sur update pour mettre à niveau le microprogramme.
Delphi PSS
25
MENU PRINCIPAL
Delphi PSS
26
Le menu principal
Le menu principal s'active automatiquement au démarrage.
Chaque touche permet d'accéder à une fonction précise de l'outil.
Appuyez dessus à l'aide du stylo tactile pour activer la fonction.
REMARQUE : les fonctions disponibles dépendent des options
commandées au moment de l'achat.
Delphi PSS
27
Accès aux données de référence spécifiques au véhicule,
dont les informations d'entretien, le fonctionnement et le remplacement des
composants, l'emplacement des composants et les diagrammes de câblage.
Delphi PSS
28
Accès à la série de programmes de diagnostic
pour la lecture/l'effacement des codes de défaut,
l'affichage des paramètres et la commande des
composants.
Accès également aux programmes de réception
des clients, au système d'informations techniques
automobiles Delphi (Datis) et à l'oscilloscope
avancé, si achetés.
Delphi PSS
29
Accès au système Internet complémentaire optionnel
pour des informations supplémentaires sur le
fonctionnement et la réparation des composants
Delphi PSS
30
Accès aux programmes de formation Internet optionnels
sur le fonctionnement des systèmes et des
composants automobiles
Delphi PSS
31
Accès aux systèmes de gestion et
de facturation du garage
client
Delphi PSS
32
Accès au catalogue Delphi ou à
votre propre catalogue de pièces localement ou
sur Internet
Delphi PSS
33
Accès à l'assistance technique sur
Internet optionnelle
Delphi PSS
34
Accès restreint aux programmes de configuration
Delphi PSS
35
Accès au numéro de téléphone du
support technique Delphi
Delphi PSS
36
Accès aux logiciels d'utilitaires
(dépend de la configuration de l'ordinateur)
Delphi PSS
37
Pour quitter le programme et éteindre
l'ordinateur.
Delphi PSS
38
Clavier de l'écran et menu de navigation.
Remarque ! Peuvent parfois masquer des icônes.
Faites-les toujours glisser pour regarder derrière.
Delphi PSS
39
Pour déplacer le menu de navigation
déplacez le stylo tactile sur les flèches.
Delphi PSS
40
Clavier de l'écran.
Appuyez deux fois dessus à l'aide du stylo
tactile.
Delphi PSS
41
Navigation à l'écran.
Sélection d'un programme dans une liste de
programmes ouverts.
Delphi PSS
42
Sélection d'un programme ouvert.
Delphi PSS
43
Retour au menu principal du programme,
quel qu'il soit.
Delphi PSS
44
Menu d'aide.
Delphi PSS
45
Indicateur d'alimentation secteur ou d'état
de chargement de la batterie.
Delphi PSS
46
PROGRAMME DIAGNOSTIC
Delphi PSS
47
Ecran Diagnostic principal
Delphi PSS
48
FICHIER
Delphi PSS
49
Ouvre les documents sauvegardés
dans le dossier rapport
Delphi PSS
50
PARAMETRAGES
Delphi PSS
51
Autre accès pour paramétrer la langue et
le matériel
Delphi PSS
52
Autre accès pour paramétrer l'atelier et
le matériel
Delphi PSS
53
Autre accès pour paramétrer l'atelier et
la langue
Cliquer sur search (rechercher) pour
trouver VCI
Delphi PSS
54
Delphi PSS
55
Une connexion réussie
affichera
le numéro du port com,
le numéro de série du VCI
et la version du
microprogramme
Delphi PSS
56
Après la connexion effectuée
pour la première fois, le
microprogramme doit être mis à
niveau, en suivant les
instructions sur l'écran
Delphi PSS
57
A la fin, cliquer sur O.K.
Delphi PSS
58
DOCUMENTS
Delphi PSS
59
Connecte au fichier application
Ouvre le bloc-notes
Affiche des informations
sur les versions
Indique les spécifications de l'ordinateur
Delphi PSS
60
AIDE
Delphi PSS
61
Met l'équipement en mode démo
Ouvre la serrure de l'équipement
Delphi PSS
62
Delphi PSS
63
COMMUNICATION OBD
Delphi PSS
64
Sélectionner la marque, le modèle et l'année du modèle
Delphi PSS
65
Sélectionner le type de système et le code moteur
Delphi PSS
66
Sélectionner l'option Gearbox (boîte d'engrenages)
puis cliquez sur l'icône moteur OBD
Delphi PSS
67
Delphi PSS
68
Lire les codes d'erreur
Delphi PSS
69
Fonction d'impression et de sauvegarde
Revenir à l'écran principal
Delphi PSS
70
Effacer les codes d'erreur
Delphi PSS
71
Delphi PSS
72
Revenir à l'écran principal ou sélectionner une autre option
Delphi PSS
73
IMPRESSION ET SAUVEGARDE
Delphi PSS
74
Cliquer sur l'icône impression / sauvegarde
Delphi PSS
75
Ajouter les informations requises
Cliquer sur l'icône Imprimer
Delphi PSS
76
Sélectionner
l'imprimante
Cliquer sur Print
(imprimer)
Delphi PSS
77
Pour sauvagarder l'information, cliquer sur l'icône sauvegarder
Delphi PSS
78
Cliquer sur save
(sauvegarder)
Ajouter le titre
Delphi PSS
79
DONNEES EN TEMPS REEL
Delphi PSS
80
Données en temps réel
Delphi PSS
81
Navigation sur l'écran
Mode liste
Delphi PSS
82
Mode graphique
Delphi PSS
83
Utiliser la barre de défilement pour voir toutes les entrées sur la liste des données
Revenir en mode liste
Delphi PSS
84
Liste de données personnalisée
Delphi PSS
85
Sélectionner l'entrée, cliquer sur la flèche pour la transférer dans la liste sélectionnée
Cliquer sur la flèche pour enlever l'entrée sélectionnée
Enlever toutes les entrées
Delphi PSS
86
REGLAGE DES PARAMETRES
Delphi PSS
87
Réglage
Delphi PSS
88
Retour
Delphi PSS
89
ACTIVATION DE COMPOSANT
Delphi PSS
90
Activation de composant
Delphi PSS
91
Retour
Delphi PSS
92
ECRITURE SUR ECU (OBD)
Delphi PSS
93
Ecrire
Delphi PSS
94
Retour
Delphi PSS
95
BALAYAGE
Delphi PSS
96
Fonction balayage
Delphi PSS
97
Cliquer sur O.K.
Delphi PSS
98
Retour
Fonction impression/sauvegarde
Delphi PSS
99
Cliquer sur l'entrée
pour afficher les
codes d'erreur
Mettre en surbrillance l'entrée, puis cliquer sur l'icône pour la supprimer
Cliquer pour revenir à l'écran principal
Delphi PSS
100
HISTORIQUE
Delphi PSS
101
Historique (connexions passées du véhicule)
Delphi PSS
102
Retour à l'écran principal
Supprimer une entrée
Quitter le programme
Delphi PSS
103
COMMUNICATION EOBD
Delphi PSS
104
Cliquer sur l'icône pour lancer le programme EOBD
Delphi PSS
105
Page d'information sur le programme
principal EOBD
Delphi PSS
106
LIRE LES CODES D'ERREUR (EOBD)
Delphi PSS
107
Delphi PSS
108
Delphi PSS
109
EFFACER LES CODES D'ERREUR (EOBD)
Delphi PSS
110
Delphi PSS
111
Delphi PSS
112
DONNEES EN TEMPS REEL (EOBD)
Delphi PSS
113
Données en temps réel
Delphi PSS
114
2 Cocher la case pour graphique
3 Cliquer sur l'icône pour graphique
1 Cliquer sur une ligne pour transférer dans le panneau de données
Delphi PSS
115
Effacer la sélection et revenir à l'écran de données
Retour à l'écran de données
Efface le graphique
Delphi PSS
116
FIGER LES DONNEES (EOBD)
Delphi PSS
117
Figer les données
Delphi PSS
118
Delphi PSS
119
CAPTEUR OXYGENE (EOBD)
Delphi PSS
120
Capteur d'oxygène
Delphi PSS
121
Delphi PSS
122
TESTS NON CONTINUS (EOBD)
Delphi PSS
123
Tests non continus
Delphi PSS
124
Delphi PSS
125
COMMANDE DU SYSTEME (EOBD)
Delphi PSS
126
Commande du système
Delphi PSS
127
Delphi PSS
128
INFORMATIONS SUR LE VEHICULE (EOBD)
Delphi PSS
129
Informations sur le véhicule
Delphi PSS
130
Delphi PSS
131
BON DIAGNOSTIC !
Delphi PSS
132

French DS350E New software with Samsung UMPC. V3.0

Transcription

Documents pareils

Delphi finalise l`acquisition de HellermannTyton

Coquette Daniel

avec Jacques Balutin et Thierry Beccaro Rendez

48 ANTIGUA SAILING WEEK APRIL 25 – MAY 1, 2015 Amendment

Delphi Developpement d`applications

Delphi Automotive Systems Luxembourg SA

Formation : Delphi

le chsct a delphi blois

Delphi - BNPE formation

Banc de test hydraulique pour DELPHI
