Habillage Électronique - Connecteurs, barres de - Schroff

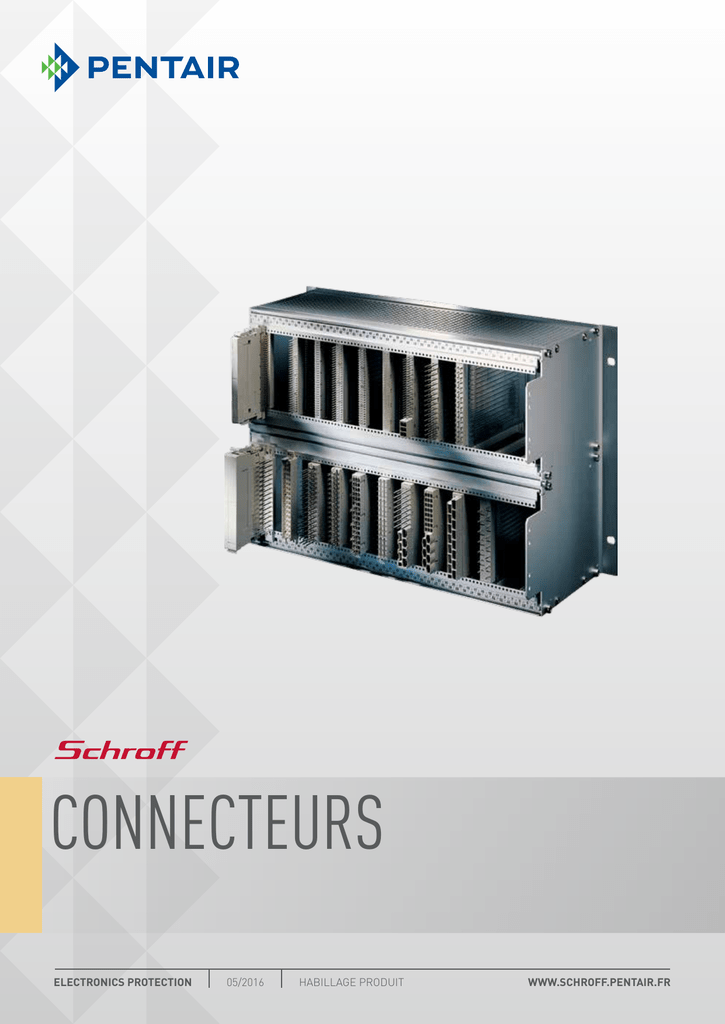

connecteurs electronics PROTECTION 05/2016 HABILLAGE PRODUIT WWW.SCHROFF.PENTAIR.fr Habillage électronique Connecteurs, barres de distribution Sommaire Baies. . . . . . . . . . 1 Coffrets muraux . 2 Accessoires pour baies, coffrets muraux . . . . . . . 3 Gestion thermique . . . . . 4 Coffrets électroniques. . . . 5 Bacs à cartes / Tiroirs 19" . . . . . 6 Faces avant, modules enfichables, cassettes . . . . . . 7 Systèmes . . . . . . 8 Alimentations électriques . . . . 9 Cartes-mères . 10 Connecteurs, composants de faces avant . . . 11 05592002 Normes Personnalisation 쮿 Connecteurs selon : CEI 60603-2 / DIN 41612 쮿 Connecteurs CEI 60603-2 de classe 1, 3 et VG (norme militaire) Minimum de commande : 300 pièces Classes DIN 41612, partie 5 Classe 1 - 500 cycles d'enfichage - 250 cycles d'enfichage, 21 jours en atmosphère gazeuse avec 10 ppm SO2, mesure de la résistance de passage - 250 cycles d'enfichage, examen visuel, surface de contact non usée jusqu'à la matière de base, aucun défaut de contact n'est admis Classe 2 - 400 cycles d'enfichage - 200 cycles d'enfichage, 4 jours en atmosphère gazeuse avec 10 ppm SO2, mesure de la résistance de passage - 200 cycles d'enfichage, examen visuel, surface de contact non usée jusqu'à la matière de base, aucun défaut de contact n'est admis 쮿 Connecteur avec brochage adapté aux besoins Minimum de commande : 500 pièces 쮿 Connecteurs dérivés de la norme CEI 60603-2 ("demi-forme") Minimum de commande : 300 pièces 쮿 Connecteurs hors gamme, conformes CEI 60603-2 Minimum de commande : 300 pièces Remarque : Prix et délais sur demande Classe 3 - 50 cycles d'enfichage, pas de test au gaz, examen visuel, aucun défaut de contact n'est admis Classe VG 95 324, partie 1 - 500 cycles d'enfichage, 1 jour en atmosphère gazeuse avec 10 000 ppm SO2 et 1 jour en atmosphère gazeuse avec 10 000 ppm H2S, examen visuel, surface de contact non usée jusqu'à la matière de base, aucun défaut de contact n'est admis Appendice . . . . 12 11.2 SCHROFF HABILLAGE PRODUIT F 05/2016 ELECTRONICS PROTECTION Connecteurs, barres de distribution Aperçu . . . . . . . . 11.3 ConnecteursHabillage électroniqueRéférences en carac tères gras : expédition sous 2 jours ouvrésRéférences en carac tères norm aux : expédition s ous 10 jours ouvrés Généralités techniques Degré d'encrassement 1 Pas d'encrassement ou léger encrassement sec, non conducteur. La saleté n'influe pas sur le bon fonctionnement. Text Degré d'encrassement 2 Encrassement uniquement non conductible. Une conductibilité partielle ne peut toutefois être totalement exclue, suite à la condensation. Les degrés d'encrassement 3 et 4 ne sont pas pris en compte ici car ils ne concernent pas les connecteurs présentés dans ce catalogue. Les lignes de fuites minimales indiquées dans le tableau se rapportent aux valeurs CTI du groupe d'isolation III a/b. Tension de réf. en V UACeff ou U Ligne de fuite min. en mm 12,5 25 32 50 63 80 100 125 160 200 250 320 400 500 630 800 1000 - degré d'encrassement 1 - degré d'encrassement 1 0,09 0,42 0,125 0,50 0,14 0,53 0,18 1,2 0,2 1,25 0,22 1,30 0,25 1,40 0,28 1,50 0,32 1,60 0,42 2,00 0,56 2,50 0,75 3,20 1,0 4,0 0,3 5,0 1,8 6,3 2,4 8,0 3,2 10 Courant de service Le courant admissible des connecteurs est limité par la capacité de charge thermique des matières, des éléments de contact - y compris les connexions et des isolants. Le graphique indique donc le courant maximal qui peut passer à travers chaque contact du connecteur en continu, non par intermittence, et cela sans dépassement de la température maximale admissible. Procédé de mesure et d'essai selon DIN 41 640, partie 3. Text Détrompage . . . . . 11.7 Pion de détrompage pour connecteur femelle . . . . . . . . . 11.7 Raidisseur de carte . . . . . . . . . . . . 11.8 Connecteur 3 pôles . . . . . . . . . . 11.9 4 pôles pour cosses Faston 6,3 x 0,8 mm . . . . . 11.10 Barre bus pour circuit imprimé . . 11.11 Barre de distribution . . . . . . 11.11 Température ambiante Type H Courant de service Types D, E, F, G Courant de service Embase vide / Levier de verrouillage . . . . . . 11.6 Barres de distribution Courbe de derating Température ambiante Température ambiante Type H Courant de service Types D, E, F, G Courant de service Types de connecteurs . . . . . 11.4 Peigne de détrompage . . . . . . 11.8 Tension de référence, ligne de fuite minimale et degré d'encrassement Types B, C, R Connecteur Température ambiante Température ambiante sva42501 sva42502 sva42503 sva42504 sva42505 Habillage électronique SCHROFF.PENTAIR.FR 11.3 Accessoires – Connecteurs Aperçu des connecteurs EN 60603 (DIN 41612) Tableau des références Description Nombre de contacts Affectation des rangées Type C b a Schéma : vue arrière du connecteur Connecteur mâle Type C pour câble plat c b a Type R Type D c a b c c (b) a 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 2 28 29 30 31 32 28 29 30 31 32 28 29 30 31 32 28 29 30 31 32 28 05508052 05508053 05508054 a 4 6 8 30 32 05509052 05508055 1 pièce 1 pièce 1 pièce 1 pièce 1 pièce – 69001-826 – – – – 69001-831 – – 69001-821 69001-816 – – – – a, c a, c a, b, c – – – 69001-691 69001-685 69001-679 – – – – – – – – – a, c – – – – 69001-697 – – – – 69001-976 69001-728 – – – – – – – 32 64 64 96 a, c a, b a, c a, b, c Broche à wrapper, longueur 13 mm, 0,6 mm x 0,6 mm, droit 32 64 96 Broche à wrapper, longueur 20 mm, 1 mm x 1 mm, droit 32 Picot à souder, longueur 3 mm, 0,6 mm x 0,6 mm, coudé Type B – 69001-801 – – – Connecteur femelle 64 a, b Picot à souder, longueur 2,5 mm, Ø 0,6 mm, 64 a, c droit 96 a, b, c 64 a, c Picot à souder, longueur 3 mm, 0,6 mm x 0,6 mm, coudé 96 a, b, c a, c Picot à souder, longueur 4 mm, Ø 0,6 mm, 64 droit 96 a, b, c Cosse à souder, longueur 5,5 mm 32 a, c Broche à wrapper pour câble plat 64 a, c 64 contacts Contact femelles à sertir, 0,14 - 0,5 mm2, 50 pièces Contact femelles à sertir, 0,75 - 1,5 mm2, 50 pièces Vis CB Torx M2,5 × 7, 100 pièces, pour montage direct sur la bande d'adaptation Caractéristiques techniques Pas Courant max. à 20 °C Tension d'essai Ueff contact-contact Tension d'essai Ueff contact-masse Résistance de passage Détrompage au niveau du connecteur Détrompage séparé Surface de contact Distance d'air contact-contact Ligne de fuite contact-contact Force d'enfichage et d'extraction – – – – – – – 69001-693 69001-696 – – – – – – – – – – – 69005-596 – – – – – – – – – – 21100-293 21100-294 24560-147 24560-147 24560-147 24560-147 24560-147 Type B Type C Type C pour câble plat Type R Type D 69001-664 – – 69001-678 69001-677 2,54 mm 2,54 mm 2 A 2 A 1 kV 1 kV 1,55 kV 1,55 kV ≤ 20 mΩ ≤ 20 mΩ – – oui oui dorée dure dorée dure >1,2 mm >1,2 mm > 1,2mm > 1,2mm 32 pôles < 30 N; 64 pôles < 60 N 96 pôles < 90 N 2,54 mm 1 A 1 kV – – – oui dorée dure – – 64 pôles < 60 N – – – 2,54 mm 2 A 1 kV 1,55 kV ≤ 20 mΩ – oui dorée dure >1,2 mm > 1,2mm 64 pôles < 60 N 96 pôles < 90 N 69001-698 5,08 mm 6 A 1,55 kV 1,55 kV ≤ 20 mΩ – oui dorée dure >1,6 mm > 3,0mm 32 pôles < 40 N Remarque 쮿 Connecteurs conformes à la classe 2 Connecteurs Habillage électroni queRéférences en caractères gras : expédition s ous 2 jours ouvrésRéférences en c aractères normaux : expédition sous 1 0 jours ouvrés 11.4 SCHROFF HABILLAGE PRODUIT F 05/2016 ELECTRONICS PROTECTION Accessoires – Connecteurs Aperçu des connecteurs EN 60603 (DIN 41612) Tableau des références Description Nombre de contacts Affectation des rangées Schéma : vue arrière du connecteur Connecteur mâle Picot à souder, longueur 2,9 mm, 0,6 mm x 0,6 mm, coudé Picot à souder, longueur 3 mm, 1,2 mm x 0,8 mm; coudé; Picots à souder en retrait, longueur 2,9 mm, 1,2 mm x 0,8 mm; coudé Cosse FASTON 6,3 mm x 0,8 mm, droit Picot à souder, longueur 2,9 mm, FØ 0,6 mm, H Ø 1,6 mm, coudé F: broche à wrapper, longueur 22 mm, 1 mm x 1 mm; H: cosses FASTON 6,3 mm x 0,8 mm, droit Picot à souder, longueur 4 mm, 0,8 mm x 0,8 mm, droit Picot à souder, longueur 4,5 mm, 0,4 mm x 0,6 mm, droit Picot à souder, longueur 10 mm, 0,8 mm x 0,8 mm, droit Câblage avec cosse FASTON 6,3 mm x 0,8 mm; droit Pas Courant max. à 20 °C Tension d'essai Ueff contact-contact Tension d'essai Ueff contact-masse Résistance de passage Détrompage au niveau du connecteur Détrompage séparé Surface de contact Distance d'air contact-contact Ligne de fuite contact-contact Force d'enfichage et d'extraction Type G d b z 2 4 6 8 10 12 24 26 28 30 32 24 26 28 30 32 05509050 2 4 6 8 10 12 14 05509051 Type H d f d b z Mixte (M) type F et type H z 6 z 4 32 8 28 10 30 26 24 14 26 28 30 32 d 20 20 16 14 ... ... 24 26 28 30 32 05508056 05508057 4 2 z b d 1 pièce 1 pièce 1 pièce 1 pièce 1 pièce – – 69001-851 69001-853 – – – – – – – – – – – 69001-846 – 69001-856 z, d – – – 69001-865 – 15 z, d – – – 69001-860 – 15 24 + 7 pôles z, d – – – 69001-866 – z, b, d – – – – 69001-905 32 48 48 64 z, b a, c, e z, b, d z, b, d, f – 69001-717 – – – – – – – 24 + 7 pôles z, b z, d a, c, e z, b, d z, b, d, f 15 69001-879 – 05508057 – – 69001-711 – 69001-723 – – – – z, b, d – – – – 69001-755 15 z, d – – – 69001-981 – 48 z, b, d – 69001-884 – – – 15 z, d – – – 69001-980 – 15 z, d – – – 69001-733 – – – – 69001-718 69001-722 69001-712 – – – – – – – – – – – – – 69001-944 24560-147 24560-147 24560-147 24560-147 24560-147 Type E Type F Type G Type H Mixte (M) type F et type H 5,08 mm 10,16mm 6 A 15 A 1,55 kV 3,10 kV 2,50 kV 3,10 kV ≤ 20 mΩ ≤ 8 mΩ – – oui oui dorée dure argenté dure >1,6 mm >4,5 mm > 3,0mm > 8,0mm 32 z, b Cosse à souder, longueur 9,5 mm 32 z, d 48 z, b, d F: cosse à souder; H: cosse FASTON 24 + 7 z, b, d 6,3 mm x 0,8 mm, droit pôles Vis CB Torx M2,5 × 7, 100 pièces, pour montage direct sur la bande d'adaptation Caractéristiques techniques Type F e c a – – – – – 32 32 48 48 64 Connecteur femelle Broche à wrapper, longueur 22 mm, 1 mm x 1 mm, droit Type E 2 4 6 8 10 12 69001-877 5,08 mm 6 A 1,55 kV 1,55 kV ≤ 20 mΩ – oui dorée dure >1,6 mm > 3,0mm 48 pôles < 75N – 5,08 mm 5,08 mm 10,16 mm 6 A 6 A 15 A 1,55 kV 1,55 kV 3,10 kV 2,50 kV 2,50 kV 3,10 kV ≤ 20 mΩ ≤ 20 mΩ ≤ 8 mΩ – – ja oui oui oui dorée dure dorée dure argenté dure >1,6 mm >1,6 mm >4,5 mm > 3,0mm > 3,0mm > 8,0mm 32 pôles < 50N 64 pôles < 100N 15 pôles < 90N 48 pôles < 75N 24 + 7 pôles < 85N Remarque 쮿 Connecteurs conformes à la classe 2 Connecteurs SCHROFF.PENTAIR.FR Références en caractères gras : expédition sous 2 jours ouvrés Références en caractères normaux : expédition sous 10 jours ouvrés 11.5 Accessoires – Connecteurs Embase vide / Levier de verrouillage 쮿 Pour types C et R 쮿 L'embase est vissée sur le circuit imprimé. Elle est enfilée sur les broches à wrapper (par exemple sur l'arrière de la cartemère) et forme ainsi un connecteur mâle 쮿 Des leviers de verrouillage permettent de bloquer par exemple des cartes de terminaison ou des connecteurs I/0 Tableau des références A4_2449 Rep. Description Embase vide avec écrous M 2,5, pour broches 0,6 x 0,6 x 17 mm, 1 épaisseur circuit imprimé 3,2 mm Embase vide avec écrous M 2,5, 2 pour broches 0,6 x 0,6 x 13 mm, épaisseur circuit imprimé 3,2 mm Embase vide avec écrous M 2,5, pour broches 0,6 x 0,6 x 13 mm, 2 épaisseur circuit imprimé 1,6 mm 4 Levier de verrouillage pour type R, gris 4 Levier de verrouillage pour type C, noir Qté Référence 1 29090-001 1 29090-002 1 29001-019 1 1 69001-995 69001-106 Remarque 쮿 29090-001 remplace 69001-210 et 29001-015 쮿 29090-002 remplace 69001-814 et 29001-016 쮿 29001-019 remplace 69001-311 A3_401 11.6 SCHROFF HABILLAGE PRODUIT F 05/2016 ELECTRONICS PROTECTION Accessoires – Connecteurs Pion de détrompage pour connecteur femelle Connecteurs 쮿 Pour connecteur femelle type H 쮿 Sans perte de place 쮿 Max. 70 possibilités de détrompage 쮿 Les pions de détrompage sont enfichés dans le connecteur femelle. Les emplacements correspondants (opposés) sont découpés sur le corps du connecteur mâle Tableau des références Description Pion de détrompage, PBTP, UL 94 V-0 Qté 40 Référence 21101-252 A4-2481 Détrompage 쮿 Le détrompage permet d'éviter l'interversion d'unités enfichables 쮿 Détrompage pour type H – fixation directement sur le connecteur à l'aide de pion de détrompage dans le connecteur femelle 쮿 Détrompage pour tous les types selon EN 60603 (DIN 41612) – fixation par le montage supplémentaire de peignes de détrompage Pions de détrompage Référence Pour connecteur femelle Référence 69001-733 21101-252 69001-980 69001-981 SCHROFF.PENTAIR.FR Références en caractères gras : expédition sous 2 jours ouvrés Références en caractères normaux : expédition sous 10 jours ouvrés 11.7 Accessoires – Connecteurs Peigne de détrompage Connecteurs 쮿 Pour tous les types selon EN 60603 (DIN 41612) 쮿 Le détrompage permet d'éviter l'interversion des modules enfichables 쮿 Emplacement pour connecteur avec peignes de détrompage: – 4 F pour types B, C, D, F, H – 5 F pour types E, G 쮿 66 possibilités de détrompage en cas d'utilisation de 2 chevilles de codage 쮿 924 possibilités de détrompage en cas d'utilisation de 6 chevilles de codage Tableau des références Rep. A4-2424 Description Receptacle PBTP, UL 94 V-0, 10 pièces, peigne détrompeur, PBTP, UL 94 V-0, 1, 2, 3 10 pièces, cheville de codage, PBTP, UL 94 V-0, 20 pièces 1, 2, 3 Entretoise pour types E, G 3 Cheville de codage Visserie de fixation vis M2,5 × 18, 100 pièces Qté Référence 1 20800-042 20 100 20800-036 20800-078 21100-404 Remarque 쮿 Les connecteurs de types E et G nécessitent des entretoises supplémentaires Raidisseur de carte (9 U) 쮿 Evite le fléchissement des cartes de grandes dimensions 쮿 Constitue une traverse supplémentaire (selon les recommandations IEEE, P 896, Nubus, Multibus® II etc.) reliant mécaniquement tous les connecteurs 쮿 Les points de fixation correspondent aux connecteurs selon EN 60603 (DIN 41612), types B, R, C et D Composition (kit) LKA42609 Rep. 1 Qté 1 2 3 6 6 Description Raidisseur de carte, profilé alu, anodisé, tranches brutes; entretoise, acier inoxydable, rivetée Vis C, M 2,5 x 12, acier, nickelé Rondelle 2,6, acier, nickelé Tableau des références Description Pour cartes 9 U Hauteur H mm 361.6 Référence 20809-441 LKA42593 11.8 SCHROFF HABILLAGE PRODUIT F 05/2016 ELECTRONICS PROTECTION Accessoires – Connecteurs Connecteur 3 pôles Connecteurs 쮿 Utilisé pour le raccordement secteur 쮿 Connecteur mâle avec contact de sécurité anticipé (B) Tableau des références Rep. Description 1 2 3 Qté pièce(s) 1 1 Barrette Connecteur femelle Support de montage à intégré dans un bac à cartes, fixation du connecteur 1 femelle sur la bande d'adaptation (pour EN 60603, DIN 41612 avec taraudage) Référence 69001-651 69001-652 30812-002 05592043 Caractéristiques techniques A4-5316 Schéma barrette Courant nominal par contact Distance d'air Ligne de fuite Tension d'essai Résistance de passage Connexion Température ambiante Connecteur mâle, femelle Matière du boîtier Tenue au feu 10 A ≥ 4,4 mm ≥ 7,6 mm 3 kV (eff) env. 10 mΩ Cosse à souder jusqu'à 1 mm 23 °C ... 130 °C argenté par galvanisation Keripol R gris (type 802 selon DIN 16911) UL 94-HB 05009052 Schéma connecteur femelle 3 2 3: support de montage 2: connecteur femelle SCHROFF.PENTAIR.FR A4-5317 Schéma support de montage A4--2486a Références en caractères gras : expédition sous 2 jours ouvrés Références en caractères normaux : expédition sous 10 jours ouvrés 11.9 Accessoires – Barres de distribution horizontales Barre de distribution, 4 pôles pour cosses Faston 6,3 x 0,8 mm Barres de distribution horizontalesHabillage électroniqueRéférences en caractères gras : expédition sous 2 jours ouvrésRéférences en caractères normaux : expédition sous 10 jours ouvrés 쮿 24 connexions (4 pôles, chacun avec 6 cosses Faston) 쮿 Pour distribution de la tension secteur dans les bacs à cartes 19" 쮿 Fixation au pas 1 F (espacement 15 F), dimension extérieure < 17 F Composition Rep. 1 00811001 5 x 10,15 (50,8) 0,8 6,3 Description Barre de distribution, 4 pôles (pour 6 cosses Faston 6,3 x 0,8 mm) Tableau des références Description Barre de distribution, 4 pôles pour cosses Faston 6,3 x 0,8 mm 3 x 5,08 5,08 10,16 Qté 1 Référence 69001-073 11,6 20 8 Caractéristiques techniques 69001-073 21,2 85,8 10,9 4,2 75,8 5 Tension d'utilisation Tension d'essai: barre – barre Tension d'essai: broche – masse Courant de service à 20 °C par pôle (= 6 connexions) Plage de température Matière: cosse Faston, barre de distribution Matière: Corps isolant Raccordement 00811050 Pas 250 VAC 3,5 kV eff 5,0 kVeff ∑ l ≤ 35 A - 40 °C ... + 100 °C CuZn, surface étamée PC/ABS, UL 94-V0 Pour cosse Faston 6,3 × 0,8 mm, 4 pôles, 6 cosses Faston par pôle 5,08 × 10,16 mm Remarque 쮿 Autres longueurs, versions 2 pôles ou 3 pôles, contacts en laiton... sur demande 11.10 SCHROFF HABILLAGE PRODUIT F 05/2016 ELECTRONICS PROTECTION Accessoires – Barres de distribution horizontales Barre bus pour circuit imprimé Barres de distribution horizontales 쮿 Répartition du courant sur circuits imprimés et cartes-mères 쮿 Atténuation des parasites 쮿 Amélioration de la rigidité du circuit imprimé Tableau des références Largeur B F 3 3 4 4 5 5 00892008 Longueur L mm 220.3 342.3 210.2 332.1 210.2 337.2 Mesure A mm 14 × 15.24 = 213.36 22 × 15.24 = 335.28 10 × 20.32 = 203.2 16 × 20.32 = 325.12 8 × 25.4 = 203.2 13 × 25.4 = 330.2 Référence 30925-001 30925-002 30925-003 30925-004 30925-005 30925-006 Livraison uniquement par minimum ou multiple de commande de 10 pièces Caractéristiques techniques Matière des conducteurs Dimensions des broches Courant d'alimentation max. Résistance en courant continu cuivre étamé 0,8 x 1,0 mm 30 A 2,5 mΩ/m Remarque 쮿 Versions spécifiques sur demande A41743 Barre de distribution Barres de distribution horizontales 쮿 Solution judicieuse pour les raccordements à pas identiques et de même potentiel 쮿 Convient également pour les connecteurs EN 60603 (DIN 41612) avec broches à wrapper Tableau des références Raccordement Broche à wrapper 0,6 × 0,6 mm Broche à wrapper 1,0 × 1,0 mm 00892016 A mm B mm C mm D mm n Qté Référence 1.14 0.9 2.54 2.3 168 1 60800-064 1.65 1.4 5.08 3.2 84 1 60800-080 Caractéristiques techniques Matière des conducteurs Courant de service max. Broches à wrapper 0,6 × 0,6 mm Courant de service max. Broches à wrapper 1,0 × 1,0 mm Cuivre étamé F30 ≤4A ≤4A AZA42390 SCHROFF.PENTAIR.FR Références en caractères gras : expédition sous 2 jours ouvrés Références en caractères normaux : expédition sous 10 jours ouvrés 11.11 Appendice – Informations InformationsHabillage électroniqueRéférences en caractères gras : expéditi on sous 2 jours ouvrésRéférences en caractères normaux : expédition sous 10 jours ouvrés Quantité Livraison par lot Certains produits sont uniquement livrés par minimum ou multiple de commande (par exemple livraison par lot de 5 pièces, de 10 pièces, de 50 pièces, etc.) Ces indications sont précisées sous les tableaux de références. Si une quantité inférieure est commandée, elle sera automatiquement arrondie à la quantité minimum supérieure. Exemple : Joint CEM (textile) Page 5.22 Référence 21101-853 Exemple : Profil avant Page 5.31 Référence 34560-228 Quantité (par référence) : 10 pièces Quantité (par référence) : 1 pièce Livraison par minimum ou multiple de commande de 10 pièces Quantité commandée Quantité livrée 1 . . . . . . . . . . . . . . . . . . . 10 pièces 2 . . . . . . . . . . . . . . . . . . . 20 pièces 3 . . . . . . . . . . . . . . . . . . . 30 pièces Quantité commandée Quantité livrée 10 . . . . . . . . . . . . . . . 10 pièces 10 20 . . . . . . . . . . . 20 pièces 20 30 . . . . . . . . . . . 30 pièces Tarif Délai de livraison Veuillez demander votre exemplaire auprès de votre interlocuteur habituel (www.schroff.fr/contacts) ou à l’adresse E-mail suivante : [email protected] L’actualité Schroff Les références en caractères gras sont expédiés sous 2 jours ouvrés; les références en caractères normaux sont expédiés sous 10 jours ouvrés. Conditions de vente aux particuliers Notre site internet www.schroff.biz est mis à jour régulièrement afin de vous tenir informés des évolutions techniques et de nos dernières nouveautés. Liens utiles Demande de catalogues : www.schroff.fr/documentations Configurateurs produits : www.schroff.biz/conf Contacts : www.schroff.fr/contacts Moteur de recherche : www.schroff.fr/oneclick Faces Avant Express : www.schroff.fr/facesavantexpress VARISTAR : www.varistar.fr Veuillez vous adresser directement à nos distributeurs (www.schroff.fr/contacts). Responsable de la conception et de l’impression Schroff GmbH, Marketing Communication, D-75334 Straubenhardt, Allemagne Les informations données dans ce catalogue ont été soigneusement élaborées et contrôlées en conformité avec la norme EN ISO 9001/2000. Toutefois, nous déclinons toute responsabilité en cas d’erreur ou d’omission. En outre, nous nous réservons le droit de modifier ce catalogue en raison de l’évolution technique de nos produits. Ferroviaire : www.schroff.fr/ferroviaire Infrastructure informatique : www.schroff.fr/datacom Télécommunication : www.schroff.fr/telecommunication Solutions industrielles : www.schroff.fr/industrielles 12.10 SCHROFF Habillage électronique www.schroff.biz F 05/2016 ELECTRONICS PROTECTION Baies Aperçu................................................ 1.0 Varistar Plate-forme de baies........... 1.2 Varistar Electronique......................... 1.10 Varistar CEM...................................... 1.54 Varistar Sismique.............................. 1.84 Varistar MIL....................................... 1.120 Varistar Réseaux et informatique..... 1.124 Varistar Confinement........................ 1.202 LHX 20/40 Echangeur air/eau ............. 1.224 LHX 3 Echangeur air/eau ..................... 1.236 Novastar............................................. 1.240 Eurorack............................................ 1.270 Outdoor.............................................. 1.316 Etsirack.............................................. 1.346 Labrack 19”........................................ 1.354 Proline................................................ 1.362 1 2 Coffrets muraux Aperçu................................................ 2.0 Epcase................................................ 2.36 Répartiteur LAN................................ 2.46 Accessoires pour baies et coffrets muraux Aperçu................................................ 3.0 Composants mécaniques................. 3.2 Glissières télescopiques................... 3.24 Composants électriques................... 3.29 Ecrans, claviers, surveillance........... 3.44 Bâtis de prises................................... 3.50 Bâtis de prises Power Control.......... 3.72 Gestion thermique Aperçu................................................ 4.0 Concepts / Services........................... 4.2 Tiroirs de ventilation 19”................... 4.4 Ventilateurs-filtres............................ 4.20 Accessoires........................................ 4.58 Coffrets de table Aperçu................................................ 5.0 RatiopacPRO...................................... 5.6 PropacPRO........................................ 5.44 CompacPRO....................................... 5.100 Comptec............................................. 5.100 Accessoires........................................ 5.108 Interscale........................................... 5.200 Minipac............................................... 5.230 5 Bacs à cartes / Tiroirs 19” Aperçu................................................ 6.0 EuropacPRO...................................... 6.2 EuropacPRO - Ferroviaire....................6.70 EuropacPRO - Industrie..................... 6.86 EuropacPRO - version durcie............ 6.92 MultipacPRO...................................... 6.112 Inpac.................................................. 6.128 6 Faces avant, modules enfichables, cassettes Aperçu................................................ 7.0 Faces avant........................................ 7.2 Modules enfichables......................... 7.16 Cassettes........................................... 7.64 Accessoires pour circuits imprimés...................... 7.102 Systèmes Aperçu................................................ 8.0 AdvancedTCA..................................... 8.2 AdvancedMC Carrier......................... 8.26 MicroTCA............................................ 8.36 Modules AdvancedMC....................... 8.56 CompactPCI, serial, PlusIO, PSB..... 8.68 VME, VME64x, VXS, VPX..................... 8.88 Accessoires........................................ 8.106 8 Alimentations Aperçu................................................ 9.0 A découpage AC/DC, 19”................... 9.2 Linéaires AC/DC, 19”......................... 9.12 Convertisseurs AC/DC, 19”............... 9.15 19” accessories................................. 9.18 Alimentations MicroTCA.................... 9.20 Alimentations VME............................ 9.22 Alimentations CompactPCI, VME64x.. 9.24 9 Cartes-mères Aperçu.............................................. 10.0 CompactPCI, serial, PlusIO............ 10.4 PXI.................................................... 10.11 VXS................................................... 10.14 VME64x, VME................................... 10.15 Bus de raccordement d’alimentation.. 10.18 Universal.......................................... 10.19 Prolongateurs de test...................... 10.20 10 Connecteurs, composants de face avant Aperçu.............................................. 11.0 Connecteurs.................................... 11.2 Composants de face avant.............. 11.12 11 Appendice Normes, abréviations...................... 12.0 Informations générales................... 12.10 Références produits........................ 12.11 Index alphabétique.......................... 12.62 12 Hauptkatalog 2016 3 4 7 09
