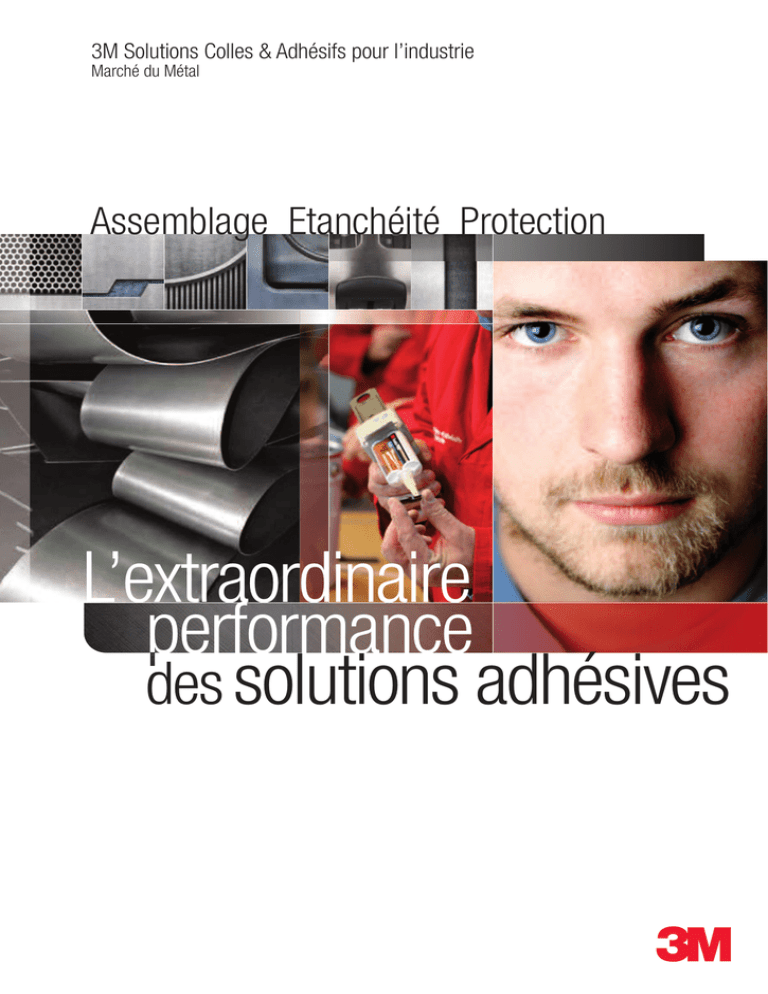

3M Solutions Colles & Adhésifs pour l’industrie
Marché du Métal
Assemblage Etanchéité Protection
L’extraordinaire
performance
des solutions adhésives
Des solutions adhésives performantes
au service de votre métier
De l’âge de fer à la révolution industrielle, le métal a toujours été au
cœur de toutes les inventions, de toutes les conquêtes. Les
perpétuelles évolutions du matériau, comme des technologies de mise
en œuvre amènent à s’interroger sur les solutions qui permettent
d’optimiser son utilisation.
Par ses recherches, ses innovations, 3M accompagne tous les
industriels soucieux de concevoir et produire dans les meilleures
conditions techniques, esthétiques et économiques.
Au service de nombreux métiers comme le vôtre depuis plus de 100 ans,
les solutions adhésives 3M apportent des réponses et font leurs preuves.
Vous les retrouverez dans ces pages.
2
Sommaire
Assemblage de structures
➜ 4-5
Habillage de structures
➜ 6-7
Etanchéité
➜8
Mise en peinture
➜9
Protection de surface
➜ 10
D’autres solutions pour innover
➜ 11
3
Les avantages des colles structurales 3M
Durabilité
Performance
Etanchéité
Esthétisme
Remplacent les solutions
d’assemblage mécanique y compris
dans les environnements les plus
contraignants. Résistent aux
sollicitations importantes statiques
ou dynamiques ainsi qu’aux
agressions chimiques les plus
contraignantes (solutions acides,
basiques, solvants). Diminuent les
risques de corrosion.
Réalisent des assemblages
pouvant supporter plus de
400 Kg/cm². Assurent
d’excellentes résistances aux
vibrations et aux chocs sur de
nombreux substrats comme les
alliages, les métaux, les
plastiques, le verre … et dans une
large plage de température allant
de – 240°C à +230°C.
Protègent des effets de corrosion
galvanique, en créant une
interface entre les substrats.
Assurent une étanchéité parfaite
aux gaz et aux liquides même
dans les environnements les plus
exigeants. Permettent de réaliser
l’assemblage et l’étanchéité en
une seule opération.
Respectent l’aspect des matériaux
en évitant le perçage et
l’échauffement et limitent des
opérations de reprises des pièces,
sources de déformation.
Permettent l’utilisation de tôles
prélaquées. Offrent de nouvelles
perspectives au design des pièces
et participent à l’amélioration de la
qualité du « bruit perçu ».
Les limites des solutions de fixation mécanique et de soudure
Les systèmes mécaniques (vis,
rivets, etc …) et la soudure
requièrent une protection
supplémentaire pour éviter la
corrosion.
Soumis à des chocs ou vibrations
répétés, les assemblages
mécaniques peuvent présenter des
zones de fatigue et ainsi modifier
les caractéristiques de
l’assemblage.
Risque de soudures poreuses.
L’utilisation de fixations mécaniques
demande une opération
supplémentaire pour obtenir
l’étanchéité.
Les fixations mécaniques
dégradent l’esthétisme de
l’assemblage. La soudure requiert
une opération de réduction du
cordon. Ces types de fixation
amplifient la pollution sonore.
Assemblage de structures
Le système applicateur 3M™ EPX est Idéal pour les applications des adhésifs structuraux bicomposants.
Le système peut être pneumatique ou manuel. L’adhésif est présenté dans des cartouches bi-composant
et c’est la buse de l’applicateur qui assure l’homogénéité du mélange lors de l’extrusion.
➜ Assemblage de cadres,
de chassis
➜ Fixation d’équerrages
➜ Emmanchements de
Très hautes performances
mécaniques
tubes ou de profilés
➜ Assemblage de tôles
pliées
Un assemblage performant
4
Adhésifs rigides : prévus pour les applications requérant une résistance élevée aux charges
statiques et au cisaillement (DP 804 et DP 760).
Adhésifs flexibles : prévus pour les applications requérant une résistance aux charges dynamiques
et aux chocs (DP 105 et DP 190).
Adhésifs tenaces : combinent les avantages des adhésifs de consistance rigide et des adhésifs de
consistance flexible, à savoir une bonne résistance au pelage, une résistance élevée au cisaillement
et une bonne résistance à l’impact (DP 460, DP 490, DP 807, DP 810, DP 812 et DP 825).
Allègement
Simplicité
Productivité
Confort
Permettent d’utiliser des matériaux
plus fins et donc plus légers grâce
à la répartition de l’effort sur la
totalité de la surface.
Autorisent l’association des
métaux et alliages avec des
plastiques et composites, pour
permettre d’alléger les structures.
La présentation en cartouche pré
dosées ou en fûts permet aux
solutions 3M d’être mises en
œuvre aisément. Polyvalent, le
système EPX 3M permet
l’assemblage sur de nombreux
postes pour toutes sortes
d’applications.
Permettent de réaliser un
assemblage sur tôles peintes ou
revêtues ainsi qu’un assemblage de
matériaux avant le cycle de peinture
poudre. La préparation de surface
nécessite un travail sur deux faces
au lieu de quatre, ce qui réduit le
temps de fabrication.
L’utilisation de colles structurales
dans un environnement ventilé
n’impose pas d’équipement de
protection lourd : juste une paire
de lunettes et des gants en latex.
Les techniques disponibles pour la
soudure sur matériaux fins sont peu
nombreuses. Les rivets ou vis
nécessitent des précautions
particulières pour leur mise en œuvre
sur matériaux de faibles épaisseurs.
L’utilisation d’équipements de
soudure nécessite du personnel
qualifié. Un poste à souder est
nécessaire pour chaque type de
soudure (TIG, MIG...) et imposent
une maintenance coûteuse.
La soudure est souvent le point
critique dans l’organisation du cycle
de fabrication, limitant la flexibilité
de votre production.
Lors de l’utilisation d’appareils de soudure
il est obligatoire de porter un équipement
de protection oculaire, de gants haute
température, d’un vêtement de protection
feu. Plus encore, l’utilisation de masque
respiratoire est souvent nécessaire.
De nombreux
conditionnements
possibles
Vos attentes ?
Nos solutions !
Vous avez besoin…
De polyvalence (Temps de manipulation
ou nature de substrats) ?
➜ 3M™ Scotch-Weld™
DP807 / DP812 / DP825
De performance dans un
environnement sévère (chocs,
vibrations, agression chimique …) ?
➜ 3M™ Scotch-Weld™ DP460 / DP490
➜ 3M™ Scotch-Weld™ 7240
D’une colle transparente ?
➜ 3M™ Scotch-Weld™ DP804 / DP105
Collage de nids d’abeilles
D’une performance en hautes
températures ?
avec faibles contraintes
➜ 3M™ Scotch-Weld™
DP807 / DP812 / DP825
avec fortes contraintes
➜ 3M™ Scotch-Weld™ DP760
D’un soudocollage ?
➜ 3M™ Scotch-Weld™ DP190
Haute résistance aux chocs et à l’impact
Joint esthétique,
voire transparent
5
Les avantages des rubans d’assemblage 3M™ VHB™
Durabilité
Etanchéité
Esthétisme
Allègement
En réalisant un joint d’assemblage
continu, le ruban VHB évite les zones
de contraintes et de fatigue limitant
les risques de déformation et de
rupture, même à des températures
extrêmes d’utilisation (-40°C à
+230°C).
Absorbent les déformations jusqu'à
3 fois son épaisseur ce qui garantit
la pérennité de l’assemblage.
Permettent de réaliser l’assemblage
et l’étanchéité en une seule
opération. Protègent des effets de
corrosion galvanique, en créant une
interface isolante entre les
matériaux de différentes natures.
Assurent une étanchéité parfaite
aux gaz et aux liquides.
Respectent l’aspect des matériaux
en évitant le perçage et
l’échauffement et limitent les
opérations de reprises des pièces,
sources de déformation. Permettent
l’utilisation de tôles prélaquées.
Offrent de nouvelles perspectives
au design des pièces et participent
à l’amélioration de la qualité du
« bruit perçu ».
La répartition de l’effort sur la
totalité de la surface permet
d’utiliser des matériaux plus fins,
plus légers. Rendent possible
l’association des métaux et
alliages avec des plastiques et
composites, pour permettre
d’alléger le produit fini.
Les fixations mécaniques dégradent
l’esthétisme de l’assemblage. La
soudure requiert une opération de
réduction du cordon. Ces types de
fixation amplifient la pollution sonore.
Les techniques disponibles pour la
soudure sur matériaux fins sont peu
nombreuses. Les rivets ou vis
nécessitent des précautions
particulières pour leur mise en œuvre
sur matériaux de faibles épaisseurs.
Les limites des solutions de fixation et de soudure
Les déformations liées à la
dilatation thermique génèrent des
contraintes sur les points de fixation
ce qui impose des précautions
supplémentaires.
Risque de soudures poreuses.
L’utilisation de fixations mécaniques
demande une opération
supplémentaire pour obtenir
l’étanchéité.
Habillage des structures
La gamme d’adhésifs 3M™ VHB™ est la référence de l’assemblage par rubans pour les marchés industriels.
Elle offre une excellente alternative aux systèmes de fixations mécaniques et à la soudure. Le ruban adhésif
3M™ VHB™ est un produit viscoélastique doté d’une couche centrale en mousse acrylique extrêmement
résistante. Il se déforme pour absorber la force appliquée sur l’assemblage, puis reprend sa forme initiale.
Rubans adhésif 3M VHB
➜ Raidisseurs
➜ Panneaux sur châssis
➜ Hublots
➜ Fixation
• 100% d’adhésif acrylique à cellules fermées
• La rugosité et les écarts de planéité seront compensés par :
- la capacité du ruban à s’ancrer dans les aspérités de
surfaces
- le mouillage complet des substrats
• En se déformant le ruban adhésif 3M VHB protège l’interface
adhésive et absorbe la contrainte appliquée.
100% adhésif
d’aménagement
ou de décoration
Rubans Mousse d’assemblage
Pour les assemblages où la performance des rubans VHB n’est
pas nécessaire, 3M propose une large gamme de mousse en
polyéthylène ou polyuréthane. Ces produits conviennent à la
fixation d’éléments légers ou de petites surfaces sans efforts
mécaniques importants. Ces solutions assurent une bonne
résistance dans le temps même en extérieur.
Support en mousse
Transfert adhésif
6
Simplicité
Productivité
Confort
La présentation en rouleaux ou
pièces à façon permet une mise en
œuvre simple. Le maintien
instantané offre une manipulation
des pièces immédiate. Ne
requièrent pas l’utilisation
d’équipement spécifique.
Permettent de réaliser un
assemblage sur tôles peintes ou
revêtues ainsi que l’assemblage de
matériaux avant le cycle de peinture
poudre. La préparation de surface
nécessite un travail sur deux faces
au lieu de quatre, ce qui réduit le
temps de fabrication. Permettent
d’optimiser les cadences grâce à
l’utilisation de produits façonnés ou
en pré-adhésivant les pièces.
L’utilisation de rubans adhésifs ne
nécessite que le port de gants en
coton pour éviter de contaminer
l’adhésif.
L’utilisation d’équipements de
soudure nécessite du personnel
qualifié. Un poste à souder est
nécessaire pour chaque type de
soudure (TIG, MIG...) et imposent
une maintenance coûteuse.
La soudure est souvent le point
critique dans l’organisation du cycle
de fabrication, limitant la réponse
aux exigences de service des
clients.
Lors de l’utilisation d’appareils de
soudure il est obligatoire de porter un
équipement de protection oculaire, des
gants haute température, et un vêtement
de protection feu. Parfois l’utilisation de
masque respiratoire est nécessaire aussi.
Une gamme complète
Vos attentes ?
Nos solutions !
Vous avez besoin…
D’assemblage sur métal non peint :
métal, inox, alliage, alu brossé ?
➜ 3M™ VHB™ 4941 et sa famille
D’assembler des substrats thermolaqués ?
➜ 3M™ VHB™ 5952 et sa famille
D’assembler avant thermolaquage ?
➜ 3M™ VHB™ 4611 et sa famille
➜ 3M™ VHB™ 4942
Facile à mettre
en œuvre
D’assembler à basse température ?
➜ 3M™ VHB™ 4943 et sa famille
De transparence ?
➜ 3M™ VHB™ 4910 et sa famille
D’assembler des panneaux légers ?
➜ 3M™ 9515 et sa famille
Collage après peinture
Collage avant peinture
7
Etanchéité
Toutes les applications d'assemblage ou d'étanchéité sont différentes. C’est pourquoi 3M a
développé une gamme complète de formulations qui incluent des produits avec une prise plus
ou moins rapide, un temps de formation de peau différent, de nombreux conditionnements
allant de la cartouche au sachet ou au fût, et un grand choix de couleurs.
➜ Etanchéité de caissons
La technologie hybride 3M
➜ Etanchéité autour des
Les mastics hybrides 3M font partie des développements les
plus récents dans les gammes adhésifs élastomères. Ces
nouveaux produits à la pointe de l’innovation offrent les
mêmes avantages que les technologies polyuréthane PLUS :
• Formation de peau plus rapide
• Pas d’isocyanates ou de solvants pour un meilleur respect
de l’environnement et des utilisateurs
• Meilleure résistance aux U.V. Pas d’effet de jaunissement.
• Adhésion sur un plus grand nombre de surfaces sans
utilisation de primaire
• Pas de bullage - même sous haute température et haut
degré d’humidité
• Meilleure stabilité des couleurs
• Possibilité de peindre le joint même encore humide
assemblages
(sertissages, rivetage,
clinchage, soudure …)
➜ Assemblage souple de
métaux de différentes
matières
Vos attentes ? Nos solutions !
Vous avez besoin…
D’une étanchéité performante et polyvalente ? ➜ 3M™ 540
De remise en peinture rapide et/ou d’un maintien rapide ? ➜ 3M™ 740
De performance en hautes températures (260°C) ? ➜ 3M™ SC6151
D’un assemblage étanche et performant ? ➜ 3M™ 560
D’une remise en peinture rapide et/ou d’un maintien rapide ? ➜ 3M™ 760
8
D’un assemblage étanche et résistant à des contraintes élevées ? ➜ 3M™ 590
Mise en peinture
Un ruban de masquage de qualité représente un réel gain de productivité : 3M propose ainsi une
gamme de rubans de masquage adaptée à de nombreuses applications, avec un point commun,
fiabiliser les opérations de mise en œuvre, pour toutes vos applications, quels que soient les niveaux
de contraintes (température, type d’environnement, type de surface et réalisation de lignes fines).
➜ Epargne pendant
l’opération de peinture
➜ Liserés de décoration
Les rubans polyester 3M™, munis d’un adhésif silicone
permettent de réaliser de l’épargne en peinture poudre :
• Résistance haute température, jusqu’à 205°C
• Retrait sans trace
➜ Poursuite de la
continuité électrique
➜ Préparation des zones
d’assemblage
Vos attentes ? Nos solutions !
Vous avez besoin…
De protéger une surface avant peinture liquide
Séchage à T° ambiante ➜ 3M™ 2214
Séchage en étuve (80°C) ➜ 3M™ 2321
Séchage IR (130°C) ➜ 3M™ 2836
De protection de surface texturée ou décoration de liserés ➜ 3M™ 471
De protéger une surface avant peinture poudre ➜ 3M™ 8901
Conformable et sans silicone ➜ 3M™ 855
9
Protection de surface
Les films de protection de surfaces temporaires 3M contribuent à prémunir vos surfaces
sensibles, finition spécifique, ou laquage, contre le risque de rayures, d’empoussièrement et
de détérioration lors des opérations de procédé d’entreposage, de réparation et de transport.
➜ Protége des rayures
et salissures
➜ Protége pendant les
opérations de
transformation,
découpe, pliage et
transit
➜ Permet de lutter
contre les bruits et
les vibrations
Protection temporaire
La gamme des films de protection temporaire 3M est
spécialement conçue pour permettre un retrait sans trace, et
même pour certaines références après un stockage ou une
utilisation en extérieur, et sous UV.
3M possède également dans sa gamme des films spécifiques
pour la découpe laser, permettant des découpes plus sûres
et plus rapides.
Protection définitive
3M propose également des produits destinés à la protection à
plus long terme contre le bruit, les vibrations, l’abrasion :
butées et rubans butées, rubans techniques anti vibratoires,
ou rubans à haut poids moléculaire, à faible coefficient de
friction.
Vos attentes ? Nos solutions !
Vous avez besoin…
De protection temporaire ?
de métal peint / revêtus ➜ 2A87, 25A26, 3187, 3W26X
de métaux nus ➜ 2125, 2A25, 2A87, 25A25, 25A87, 3125, 3W26X
lors des opérations de découpe au laser ➜ Laser tape 25H83, 25H85, 4H83, 4H85
10
De protection définitive
Pour réduire les bruits en remplacement des masselottes et silent blocks ➜ 2552
Pour protéger contre les chocs et glissements ➜ Gamme de Butées adhésives « Bumpons »
Pour éliminer les grincements et vibrations ➜ 5423 et sa famille
D’autres solutions
pour innover
Les adhésifs mono-composants Scotch-Weld™
Les adhésifs cyanoacrylates Scotch-Weld™ sont des adhésifs mono-composants très
performants. Faciles et rapides à utiliser, ils ne contiennent pas de solvant et se
distinguent par leur résistance optimale au cisaillement. Ils collent sur une grande variété
de substrats et peuvent être facilement appliqués de façon manuelle ou à l’aide d’un
appareil automatique.
Les adhésifs anaérobies Scotch-Weld™ sont des adhésifs monocomposants à hautes
performances durcissant en l’absence d’air et en présence de composants métalliques. Ils
sont fréquemment utilisés lors des opérations menées par les services de maintenance
en production et hors-production.
Notre gamme anaérobie Scotch-Weld™ comprend différentes résistances
et viscosités adaptées à tous types d’applications. Elle est spécialement
conçue pour le freinage des filetages, l’étanchéité de joint, la fixation de
pièces cylindriques et de roulements, etc...
Dual-Lock : un système révolutionnaire
Le 3M Dual Lock est une excellente alternative pour remplacer toutes les méthodes d’assemblage
mécanique traditionnelles. Avec ses picots en forme de champignons et ses adhésifs exceptionnels,
ce système révolutionne depuis des années déjà la façon dont beaucoup d’industriels conçoivent les
assemblages amovibles. Il permet de réaliser des assemblages invisibles, évite de percer des trous,
avec une mise en œuvre simple et rapide.
Solution pour la fixation d'isolants
Pour répondre à vos besoins de fixation
d'isolants, les solutions de rubans transferts,
d'aérosols ou colles aqueuses permettent
l'assemblage de laine de verre, laine de roche
ou mousse polystyrène etc. Facile à appliquer et
précis, ces systèmes constituent une solution
efficace même dans des environnements
agressifs ou exposés en température.
11
Assemblage des structures
Caractéristiques
Résistance en cisaillement sur
alu à 23°C (MPa)
Temps de vie
en buse à 23° C
Temps avant manipulation
à 23° C
Type de support
DP807 Crème
Prise rapide - Ne coule pas
DP812 Crème
Prise moyenne - Ne coule pas
29
4 - 6 min
10 min
Multi supports. Métal, céramique, plastique HES*
26
9 - 11 min
20 min
DP825 Crème
Multi supports. Métal, céramique, plastique HES*
Prise lente - Ne coule pas
26
25 min
35 min
DP810 Vert
Multi supports. Métal, céramique, plastique HES*
Colle fluide, faible odeur
30
8 min
10 min
Multi supports. Métal, céramique, plastique HES*
4 min
Assemblage de substrats transparents type PMMA, PC, verre,
PET sur eux-mêmes ou sur d’autres matériaux comme le métal
Référence produit
DP804 Transparente
Colle invisible, prise rapide
HES* : Haute Énergie de Surface
9
3 - 4 min
BES** : Basse Énergie de Surface
Références
Couleur
Rapport de
mélange (B:A)
Temps de travail
(minutes)
Temps de manipulation
Viscosité
Résistance au cisaillement
(Aluminium, MPa)
+23°C
+80°C
-55°C
Résistance
au pelage
(Aluminium, N/cm)
Température
DP 105
transparent
1:1
4 à 5 min.
20 min.
fluide
24
14
2
62
-50 à 60°C
DP 190
gris
1:1
90 min.
4 à 6 heures
fluidité moyenne
11
18
3
21
-50 à 80°C
DP 460
blanc cassé
2:1
60 min.
4 à 6 heures
fluidité moyenne
31
31
5
107
-50 à 80°C
DP 490
noir
2:1
180 min.
4 heures
épaisse
24
30
12
92
-50 à 120°C
DP 760
blanc
2:1
45 à 60 min.
4 à 6 heures
épaisse
20
29
24
60
-50 à 230°C
1 MPA = 10 kg/cm2
Habillage des structures
Résistance thermique °C
Référence
produit
Epaisseur (mm)
Couleur
5915
0,4
5925
0,6
5952
1,1
4936
0,6
l
l
l
l
l
l
l
l
l
l
l
l
4941
1,1
4956
1,5
4611
1,1
4655
1,5
4613
1,1
4942
0,8
4943
1,1
4957
1,5
4905
Performance adhésive
Long terme (jours, semaines)
Court terme (minutes, heures)
Résistance
au pelage
(N cm)
Haute énergie de surface
Faible énergie de surface
+120
+150
23
élevée
élevée
+120
+150
30
élevée
élevée
+120
+150
35
élevée
élevée
+93
+150
30
élevée
moyenne
+93
+150
35
élevée
moyenne
+93
+150
35
élevée
moyenne
+150
+232
20
élevée
faible
+150
+232
20
élevée
faible
+90
+150
32
élevée
faible
+90
+200
27
élevée
moyenne
+90
+150
44
élevée
moyenne
+90
+150
44
élevée
moyenne
0,5
+93
+150
21
élevée
faible
4910
1
+93
+150
26
élevée
faible
Référence
produit
Nature mousse/
adhésif
9508B
Mousse PE à cellules
fermées
Papier Vert
Noir
0,8
100°
60°
90
Papier Vert
Noir
1,5
100°
60°
70
Adhésif Acrylique
Papier Blanc
Blanc
1,5
100°
60°
70
9515B
9515W
Protecteur
Résistance en
Couleur du Epaisseur Résistance en température
en
température de
ruban
(mm)
continu (° C)
pointe (° C)
Masse
volumique
(kg/m3)
Applications
Fixation de miroirs, plaques de signalisation, cadres, boîtiers, raidisseurs ou renforts etc...
Adaptés pour toutes les applications où une forte épaisseur est nécessaire.
Résistant aux UV pour une utilisation en extérieur.
Etanchéité
Référence produit
540
550
Etanchéité
xx
xx
Collage
560
x
590
xx
xx
760
740
750
x
xx
x
x
xx
Hybride
Technologie produit
PU
PU
PU
PU
Hybride
Hybride
Certifications
1,2,3,4,6
1,7
2,3,4,6
5
7
7
7
Temps de formation de peau
90 min
60 min
50 min
30 min
50 min
50 min
40 min
9-24 h
Temps de cuisson
24 h
24 h
24 h
Remise en peinture
Après formation de peau
Après formation de peau
Après formation de peau
24 h
24 h
44 h
Même mouillé
Même mouillé
Même mouillé
Note : Les informations techniques de cette page ne peuvent servir de spécification. Les propriétés sont mesurées à 20°C et 50% d’humidité relative. Le temps de cuisson peut varier en fonction de substrats collés.
Certifications : 1=IMO ; 2 = ASTM E162 ; 3 = Fumée ASTME 662 ; 4 = Emanation de gaz toxique Bombardier (SP 800-CP) ; 5 = Crash-Test FMVSS 212 ; 6 = C920 ; 7 = NSF R2
Mise en peinture
Produit / couleur
Structure du ruban
(support / adhésif)
Epaisseur totale
(mm)
Adhésion
sur acier
(N/100mm)
Résistance
à la traction
(N/100mm)
Allongement à la Résistance en
rupture (%) température (°C)
Commentaires
Rubans de masquage - Basse température
2214 / chamois
Papier crêpé lisse / Caoutchouc
0,12
22
320
9
60
Séchage à T° ambiante
2321 / chamois
Papier crêpé lisse / Caoutchouc
0,135
26
352
10
80
Séchage en étuve
Papier crêpé lisse imprégné latex /
Caoutchouc
0,17
40
460
11
140
Séchage IR. Pour l'industrie automobile et les marchés industriels.
Multicouche.
Vinyle / Caoutchouc
0,13
25
280
130
-40 à 75°C
Conformable, s'enlève sans laisser de trace. Existe en noir, bleu, marron,
vert, orange, violet, rouge, transparent, blanc et jaune
Rubans de masquage - Haute température
2836 / chamois
Rubans vinyle
471
Rubans polyester pour applications haute température - traitement de surface
8901 / bleu
Polyester / Silicone
0,06
35
490
115
-50 à 205°C
Masquage haute température
Nylon / Caoutchouc
0,08
60
540
470
-25 à 205°C
Conformable et sans silicone
Rubans techniques divers
855 / blanc
12
Protection temporaire des surfaces
Produit
Support
Adhésif
Niveau d’adhésion
Epaisseur en microns
Couleur
Résistance aux UV
2125C
Polyéthylène
acrylique
Moyen
50
Transparent
non
2A10C
Polyéthylène co-extrudé
acrylique
Très bas
50
Transparent
non
2A25B
Polyéthylène co-extrudé
acrylique
Moyen
50
Bleu
non
2A25C
Polyéthylène co-extrudé
acrylique
Moyen
50
Transparent
non
2A87C
Polyéthylène co-extrudé
acrylique
Elevé
50
Transparent
non
25A26C
Polyéthylène co-extrudé
acrylique
Moyen
60
Transparent
no
25A87C
Polyéthylène co-extrudé
acrylique
Elevé
60
Transparent
non
2AU26B/UV
Polyéthylène co-extrudé
acrylique
Moyen
50
Bleu
jusqu’à 3 mois
3110C
Polyéthylène
acrylique
Très bas
80
Transparent
non
3112B
Polyéthylène
acrylique
Bas
80
Bleu
non
3125C
Polyéthylène
acrylique
Moyen
80
Transparent
non
3187C
Polyéthylène
acrylique
Elevé
80
Transparent
non
3W26X
Polyéthylène co-extrudé
acrylique
Moyen
80
Noir/blanc
jusqu’à 6 mois
Spécial découpe laser
Références
Support
Adhésif
Niveau d’adhésion
Epaisseur en microns
Couleur
2H83
multi-polymère
acrylique
Moyen
50
Transparent ou blanc
2H85
multi-polymère
acrylique
Elevé
50
Transparent ou blanc
25H83
multi-polymère
acrylique
Moyen
60
Transparent ou blanc
25H85
multi-polymère
acrylique
Elevé
60
Transparent ou blanc
4H83
multi-polymère
acrylique
Moyen
100
Transparent ou blanc
4H85
multi-polymère
acrylique
Elevé
100
Transparent ou blanc
Produits complémentaires
Cyanoacrylates
Référence
du produit
Apparence/
Couleur
Epaisseur
du joint (mm)
Nature
chimique
Viscosité
cPs
Plage de températures
en continue
Temps de prise
(secondes)
Durcissement
complet
Masse
volumique g/cm3
SIGEL
Gel clair
0,50
Ethyle
50 - 90,000
de -50°C à +80°C
3 - 60
24 heures
1,10
Application : produit à très forte viscosité pour un collage extrêmement résistant de la plupart des plastiques, caoutchoucs, métaux, cuir, textiles et autres substrats traditionnels.
PR20
Clair
0,10
Ethyle
20
de -50°C à +80°C
2 - 20
24 heures
1,06
100
de -50°C à +80°C
3 - 30
24 heures
1,06
Application : adhésif à faible viscosité (fl uide) pour un collage optimal des plastiques et de caoutchoucs.
SI100
Clair
0,15
Ethyle
Application : efficace sur le bois, le carton, le cuir etc. et les applications du type revêtement intérieur/tableau de bord et revêtement en cuir (automobile).
MC100
Clair
0,15
Ethyle modifié
100
de -50°C à +80°C
5 - 20
24 heures
1,06
0,20
Ethyle modifié
1500
de -50°C à +80°C
5 - 60
24 heures
1,08
Application : à utiliser pour le collage très polyvalent sur les métaux.
MC1500
Clair
Application : pour le collage des métaux pour lesquels un jeu important doit être comblé et/ou des surfaces légèrement rugueuses.
Anaérobies
Référence
du produit
Apparence/
Couleur
Epaisseur
du joint (mm)
Nature
chimique
Viscosité
cPs
Plage de températures
en continue
Temps de prise
(secondes)
Durcissement
complet
Violet
0,25
Diméthacrylate
5,000
de -50°C à +150°C
≤ 15 min
24 heures
Freinage des filetages
TL22
Application standard : Scotch-Weld™ TL22 est formulé pour éviter tout desserrement dû aux vibrations ainsi que les fuites du filetage.
La résine TL22 peut être utilisée pour les composants filetés de petite taille (<6 mm), les dispositifs de fixation métalliques de faible résistance et lorsqu’il est prévu de procéder à des démontages réguliers.
TL42
Bleu
0,30
Diméthacrylate
14,000
de -50°C à +150°C
≤ 15 min
24 heures
≤ 15 min
24 heures
Application standard : Scotch-Weld™ TL42 est formulé pour éviter tout desserrement dû aux vibrations ainsi que les fuites du filetage. Idéal pour fixer les boulons et écrous.
Le TL42 a été conçu pour une utilisation sur les composants pour lesquels le démontage à l’aide d’outils manuels est requis.
TL70
Vert
0,20
Diméthacrylate
500
de -50°C à +150°C
Application standard : Scotch-Weld™ TL70 est formulé pour la fixation permanente des vis, écrous, goujons, tiges filetées. La résine TL70 est notamment adaptée aux éléments de fixation filetés de grande taille et les applications pour lesquelles
une résistance maximale est nécessaire.
TL71
Rouge
0,20
Diméthacrylate
500
de -50°C à +150°C
≤ 15 min
24 heures
Application standard : Scotch-Weld™ TL71 est formulé pour la fixation permanente des vis, écrous, goujons, tiges filetées. La résine TL71 est notamment adaptée aux éléments de fixation filetés de grande taille et les applications pour lesquelles
une résistance maximale est nécessaire.
Fixation des emmanchements
RT01
Vert
0,20
Diméthacrylate
125
de -50°C à +150°C
15 min
24 heures
Application standard : Scotch-Weld™ RT01 est formulé pour le collage de composants cylindriques, pour des collages d’une résistance optimale. Les applications classiques sont le collage des engrenages sur les arbres. RT01 a été conçu pour
augmenter la résistance des emboîtements. Une fois appliqués, les composants lubrifiés par la résine coulissent facilement.
RT38
Vert
0,25
Diméthacrylate
2,500
de -50°C à +150°C
≤ 15 min
24 heures
15 min
24 heures
Application standard : Scotch-Weld™ RT38 est formulé pour le collage de composants cylindriques, pour des collages devant résister à des sollicitations extrêmes.
Les applications classiques sont la fixation d’arbres de commande, pignons, poulies etc. RT38 a été conçu pour augmenter la résistance des assemblages de pièces usinées.
RT41
Jaune / marron
0,20
Diméthacrylate
500
de -50°C à +150°C
Application standard : Scotch-Weld™ RT41 est formulé pour le collage de composants cylindriques, pour une fixation d’une résistance moyenne, c’est-à-dire devant être démontée à l’aide d’un outillage standard. Les applications classiques sont
le montage de roulements sur les arbres et dans les carters, la fixation de bague ou d’inserts etc. La résistance moyenne permet le démontage à des fins de maintenance et de remplacement de roulements.
Double face fins
Référence
Support
Adhésif
Epaisseur
9086
non tissé
acrylique
0,19 mm
9087
PVC
acrylique
0,265 mm
9088
polyester
acrylique
0,205 mm
9088FL
polyester
acrylique
0,205 mm
Avantages / Applications
Hautes performances, bonne résistance aux plastifiants et aux conditions environnementales.
Fixation résistante et durable.
Hautes performances, bonne résistance aux plastifiants et aux conditions environnementales.
Fixation résistante et durable. Transparent pour un meilleur esthétisme.
Dual Lock™ Adhésif acrylique PSA Conformable
Référence produit
13
Type
Couleur
Adhésif
Protecteur
Polyoléfine
transparent
0,13 mm
Polyoléfine
transparent
0,13 mm
SJ3870
250
Noir
Acrylique
modifié Noir
VHB™
SJ3560
250
Transparent
Transparent VHB™
Epaisseur (emboîté)
Résistance température
Commentaires
6,1 mm
82°C
Adhésif spécial peinture poudre époxyde et surfaces difficiles à coller sans
utilisation de primaire. Permet un maintien rapide et une facilité
d’adhésion sur les surfaces complexes.
5,9 mm
82°C
Assemblage démontable transparent pour une fixation discrète.
3M, une machine à innover
- Fort de son expertise dans les milieux industriels,
3M développe une grande variété de colles et
d’adhésifs pour l’ensemble des marchés depuis plus
de 100 ans.
- Nos laboratoires, situés à Beauchamp (Val d’Oise), sont
équipés des machines et équipements les plus
performants pour nous permettre de mieux comprendre
et anticiper vos besoins. Nous pouvons ainsi vous
proposer les meilleures solutions en termes de
productivité et de performance.
- Quels que soient vos besoins en matière de collage,
d’assemblage, de protection, d’emballage…
3M maîtrise les plates-formes technologiques
nécessaires pour développer des solutions innovantes et
vous accompagner.
3M, toujours plus proche de vous
3M s’engage
- A vous accompagner tout au long de votre projet,
de la phase de conception (étude de votre cahier des
charges, questions environnementales, obtention de
normes spécifiques…) à la mise en production
(réalisation des procédures, formation des équipes…)
en passant par la phase d’industrialisation (sélection
des produits, optimisation de la mise en œuvre, étude
d’amélioration de la productivité…).
- A mettre à votre disposition l’ensemble de ses
ressources : service technique, laboratoire R&D,
service qualité, équipes marketing et commerciales.
- A faciliter l’accès à ses solutions grâce à son réseau
de distribution national, expert et partenaire.
- A réduire les impacts environnementaux de ses
activités, avec des résultats significatifs depuis 1975.
3
3M Solutions Colles & Adhésifs pour l’Industrie
Boulevard de l’Oise
95006 Cergy-Pontoise Cedex
www.3m.fr/collesetadhesifs
11-034 - Fotolia Nokomis - P221 21 84
- Pour être toujours plus proche de vous, 3M mène une politique
de production de proximité. Ainsi, 70% des produits vendus en
France sont fabriqués soit sur le territoire national, soit dans des
centres de production européens.
- Nos sites de production français de Tilloy (59), Haguenau (68)
et Beauchamp (95) sont tous certifiés ISO 9001 et 14 001.
Cette exigence de qualité nous permet de servir les marchés et
les clients les plus sensibles en matière de traçabilité :
aéronautique, automobile, électronique…
- Toutes les informations techniques sur nos solutions sont
disponibles sur www.3M.fr/collesetadhesifs et vous pouvez
joindre notre Centre Information Clients au n°Azur suivant 0 810 331 300 pour tout
renseignement complémentaire.
