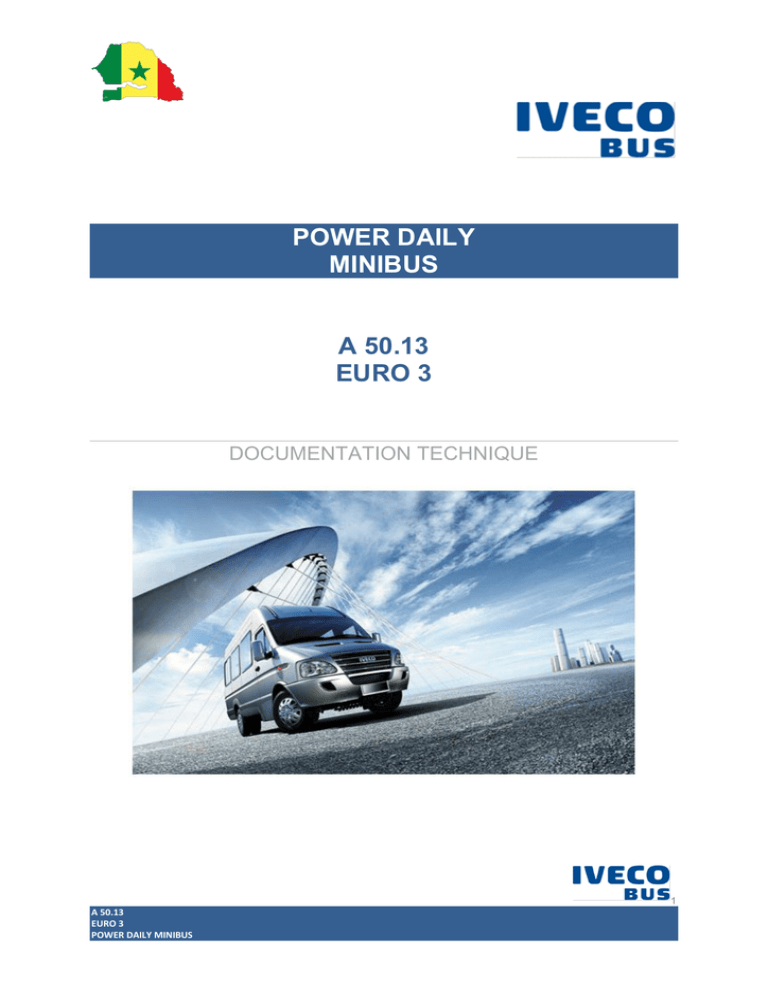

POWER DAILY MINIBUS A 50.13 EURO 3

POWER DAILY
MINIBUS
A 50.13
EURO 3
DOCUMENTATION TECHNIQUE
1
A 50.13
EURO 3
POWER DAILY MINIBUS
Power Daily MINIBUS A50.13 Euro 3
Dimensions (mm)
A Longueur totale
Hauteur totale (à
H
vide)
B Longueur maximale
Poids (kg)
PTAC
Poids à vide
Capacité de charge maxi
7.133
2.875
2.000
5.000
3.415
1.585
MODEL A50
Capacité de passagers : 1 +19 sièges
Porte passager manuelle (Standard)
Sièges Strapontins
(+4 sièges maximum)
Capacité possible maximum: 23 sièges
INFORMATIONS TECHNIQUES
Dimensions (mm)
P
Empattement
L
Voie avant
J
Voie arrière
N
Porte-à-faux avant
Y
Porte-à-faux arrière
Garde au sol minimum
4.180
1.695
1.540
1.000
1.953
222
Espace passagers
Longueur intérieure
Largeur intérieure
Hauteur intérieure
4.500
1.820
1.940
Porte arrière
Largeur
Hauteur
Sièges
Poids (Kg)
Charge Maxi admissible essieu AV
Charge Maxi admissible essieu AR
Poids sur essieu AV à vide
Poids sur essieu AR à vide
Emission
1.468
590/1.560
19 + Conducteur
1.800
3.700
1.590
1.825
EURO 3
2
A 50.13
EURO 3
POWER DAILY MINIBUS
Power Daily MINIBUS A50.13 Euro 3
Moteur
Cycle Diesel 4 temps à injection directe suralimenté avec
Alésage x course
Intercooler
Refroidissement à eau avec ventilateur à embrayage électromagnétique
Monobloc en fonte et culasse en aluminium
Système d’injection
Common Rail - Unijet (Système de rampe commune)
2 -Soupapes par cylindre
Emission selon règlement
Pot d’échappement avec embout de sortie à l’AR
Type 8140.43S
Nombre de cylindres
Alésage x course
Cylindrée totale
Puissance Maximale
Couple maximal
4 verticaux en ligne
94,4 mm x 100 mm
2.798 cm3
127 hp (93kW) at 3.600 rpm
285 Nm at 1.800 rpm
Transmission
5 vitesses + marche AR
Transmission manuelle synchronisée
Commande de vitesses sur le tableau de bord
1st
2nd
3rd
4th
5th
R
LHD
4,994
2,598
1,522
1,00
0,777
4,506
Embrayage
Embrayage tiré monodisque à sec à commande mécanique
Diamètre extérieur: 267 mm (10 ½”)
Châssis
Longerons en acier à sections “C”
Col de cygne et extrémités coniques,
reliés aux traverses tubulaires
rivetées sur le noyau
Hauteur des longerons
Largeur des longerons
Epaisseur des longerons
174
66
4
Direction
L.H.D
New Iveco 2830.5
Over Drive
Assistance hydraulique
Couple maximum 300 Nm
Essieu Avant
Roues Indépendantes
3
A 50.13
EURO 3
POWER DAILY MINIBUS
Essieu Arrière
Porteur à réduction simple
Rapport au pont : 4,889
Mesures de performance
(Valeur calculée avec des pneus standard et rapport
de pont)
Capacité en
Rapport
Vitesse
Gear
pente PTAC
Vitesse
Maximum (km/h)
(%)
LHD
1°
4.994
-40
5°
0.778
> 120
--
Suspensions
Avant:
À roues indépendantes avec barres de torsion ancrées aux
longerons. Barre stabilisatrice standard
Arrière:
Ressorts a lame Paraboliques et butées de talonnement en
caoutchouc. Barre stabilisatrice standard
Amortisseurs:
Hydrauliques télescopiques renforcés avant et arrière
Equipement Electrique
Feux avant
Feu de stationnement
Indicateur
Feux de route
Feux de croisement
Phares antibrouillard
Batterie
Alternateur
Démarreur moteur
12V – 110 Ah
14V – 140A
2.5 kW
Feux arrière
Réflecteur
Feu de freinage
Indicateur
Feux de recul
Éclairage de la plaque
Instruments électriques
RPM compteur électronique tachymètre
Compteur électronique (échelle en kilomètres)
Compteur kilométrique total et partiel avec écran LCD
Horloge numérique LCD
Jauge de niveau de carburant avec indicateur de réserve
Moteur indicateur de température de refroidissement
Eclairage réglable
4
A 50.13
EURO 3
POWER DAILY MINIBUS
Système de Freinage
Frein de service et de secours
Circuit hydraulique double
Servo assistance à dépression
2 circuits indépendants AV et AR
Frein de secours intégré au frein de service
Voyant d’avarie circuit de freinage sur tableau de bord
Disque sur les essieux AV et AR
Dimensions freins
Avant
Diamètre disque
290
(mm)
Arrière
290
Frein de stationnement
Mécanique, agissant sur les roues AR
Roues et pneus
Pneus: (6+1)
Roues:
Code générique
Code spécifique
6,50R 16C
5 JK – 16H
20018
29980 Beijing Capital
29981 Qingdao Rubber
Style Extérieur
Pare-chocs avant, en gris acier de matière plastique
Pare-brise collé sur le cadre
Fenêtres
N ° 4 fenêtres de grande dimension avec vitres
coulissantes horizontalement 50%à l’avant et partie
arrière fixe
Couleurs
Blanc – IC 194
Fenêtres
N ° 4 fenêtres de grande dimension avec vitres
coulissantes horizontalement 50%à l’avant et partie arrière
fixe
5
A 50.13
EURO 3
POWER DAILY MINIBUS
Style Intérieur
Toiture en tôles
Toit avec isolation acoustique / thermique avec panneaux en
matériau préformé en plastique avec canaux intégrés pour la
distribution AC
Doublure de la paroi latérale par des panneaux lavables
Renfort anti-crash
Verrouillage des portes + Starter
Deux rétroviseurs extérieurs arrière + grand angle plus un
interne
Plancher de contreplaqué recouvert de matière plastique lavable
antidérapant laminé
Soudé sous-sol rail pour fixer les sièges de passe
Isolation acoustique et thermique
Le levier de vitesses sur le tableau de bord sur toutes les
versions de conduite à gauche, bâton recouvert de simili cuir
Porte-bagages avec des diffuseurs réglables A / C
Lumière positionné à l'avant avec horloge numérique
Lumière positionné dans les diffuseurs de pièces et A / C central
intégré sous le canal de toit
Pare - soleil avant conducteur
Trappe d’ouverture sur le toit
Porte conducteur et passager
Poignée ergonomique
Poignée d'ouverture de porte
Contrôle des fenêtres électrique
Verrou de sécurité de commande
Boîte à gants et porte-bouteille
Support intégré pour les bras
Haut-parleurs
Vitres électriques
Siège conducteur
Doublure en tissu lavable, avec une bande
latérale en simili cuir
Siège complet avec appui-tête
Réglable en hauteur
Assise coulissante
Dossier inclinable
Ceintures de sécurité
Pas de siège copilote
Pilote sièges réglables position 3
Sièges passagers
Fixé sur rail
Doublure en tissu lavable anti tâches
synthétique avec appui-tête intégré
Prédisposition pour la sécurité 2Point
Dernière rangée avec 4 sièges
Dossier inclinable
Ceintures de sécurité sur les sièges exposés.
Accoudoir
Dossier inclinable (20 °)
Sièges arrière couvrant en plastique + poignée
6
A 50.13
EURO 3
POWER DAILY MINIBUS
Climatisation
Contrôle de la climatisation
Chauffage par l'échangeur eau chaude
4 vitesses ventilateur électrique
Modes de distribution et de l'air
Recirculation
Système de dégivrage
Ventilation d'air frais obtenue par éteindre unité de chauffage
A/C
10 kW
Climatisation automatique
Régulation de la température
Répartition de l'air 5 de position
Gaz écologique R 134 A
Equipements Intérieurs
Tableau de bord non-réfléchissant
Allume-cigare et cendrier
Principaux instruments:
Compte-tours électronique
Compte-tours
Jauge de niveau de carburant avec indicateur de réserve
Moteur indicateur de température de refroidissement
Horloge digitale
Compteur kilométrique avec indicateur de voyage
Autres Equipements
Support roue (sous-faux arrière)
93 litres du réservoir de carburant
Triangle d'urgence
Pare-chocs arrière intégré
Radio (avec CD) + haut-parleurs conducteur et zone des passagers
Pare-chocs arrière intégré
Radio (avec CD) + haut-parleurs conducteur et zone
des passagers
