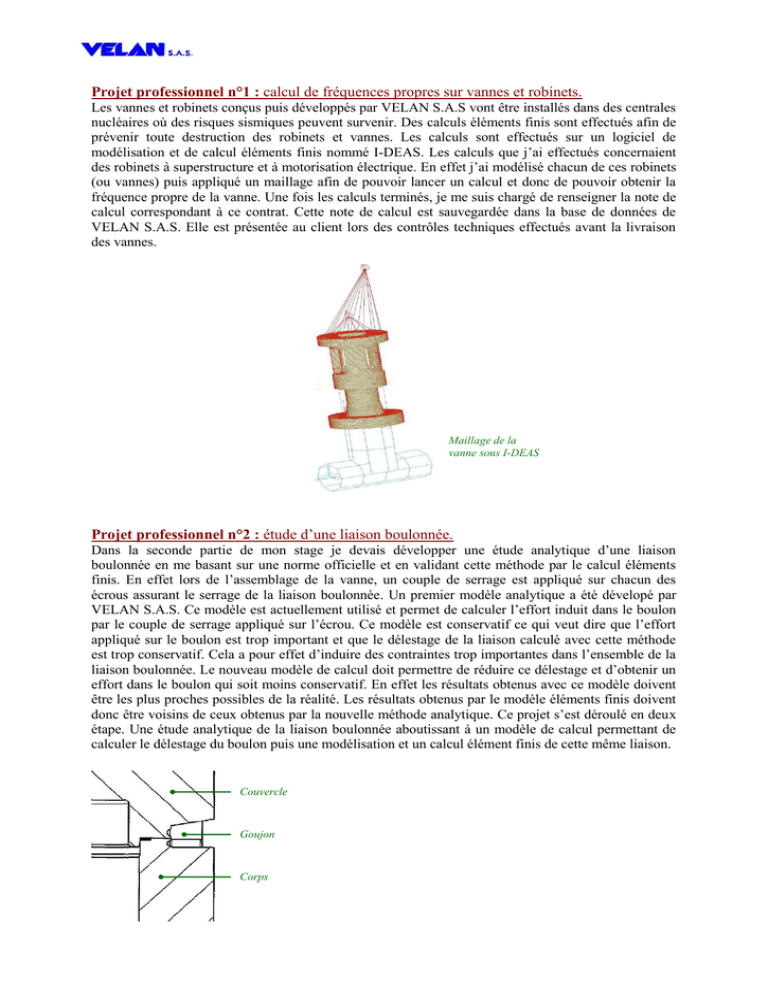

Projet professionnel n°1 : calcul de fréquences propres sur vannes et robinets.
Les vannes et robinets conçus puis développés par VELAN S.A.S vont être installés dans des centrales
nucléaires où des risques sismiques peuvent survenir. Des calculs éléments finis sont effectués afin de
prévenir toute destruction des robinets et vannes. Les calculs sont effectués sur un logiciel de
modélisation et de calcul éléments finis nommé I-DEAS. Les calculs que j’ai effectués concernaient
des robinets à superstructure et à motorisation électrique. En effet j’ai modélisé chacun de ces robinets
(ou vannes) puis appliqué un maillage afin de pouvoir lancer un calcul et donc de pouvoir obtenir la
fréquence propre de la vanne. Une fois les calculs terminés, je me suis chargé de renseigner la note de
calcul correspondant à ce contrat. Cette note de calcul est sauvegardée dans la base de données de
VELAN S.A.S. Elle est présentée au client lors des contrôles techniques effectués avant la livraison
des vannes.
Maillage de la
vanne sous I-DEAS
Projet professionnel n°2 : étude d’une liaison boulonnée.
Dans la seconde partie de mon stage je devais développer une étude analytique d’une liaison
boulonnée en me basant sur une norme officielle et en validant cette méthode par le calcul éléments
finis. En effet lors de l’assemblage de la vanne, un couple de serrage est appliqué sur chacun des
écrous assurant le serrage de la liaison boulonnée. Un premier modèle analytique a été dévelopé par
VELAN S.A.S. Ce modèle est actuellement utilisé et permet de calculer l’effort induit dans le boulon
par le couple de serrage appliqué sur l’écrou. Ce modèle est conservatif ce qui veut dire que l’effort
appliqué sur le boulon est trop important et que le délestage de la liaison calculé avec cette méthode
est trop conservatif. Cela a pour effet d’induire des contraintes trop importantes dans l’ensemble de la
liaison boulonnée. Le nouveau modèle de calcul doit permettre de réduire ce délestage et d’obtenir un
effort dans le boulon qui soit moins conservatif. En effet les résultats obtenus avec ce modèle doivent
être les plus proches possibles de la réalité. Les résultats obtenus par le modèle éléments finis doivent
donc être voisins de ceux obtenus par la nouvelle méthode analytique. Ce projet s’est déroulé en deux
étape. Une étude analytique de la liaison boulonnée aboutissant à un modèle de calcul permettant de
calculer le délestage du boulon puis une modélisation et un calcul élément finis de cette même liaison.
Couvercle
Goujon
Corps
