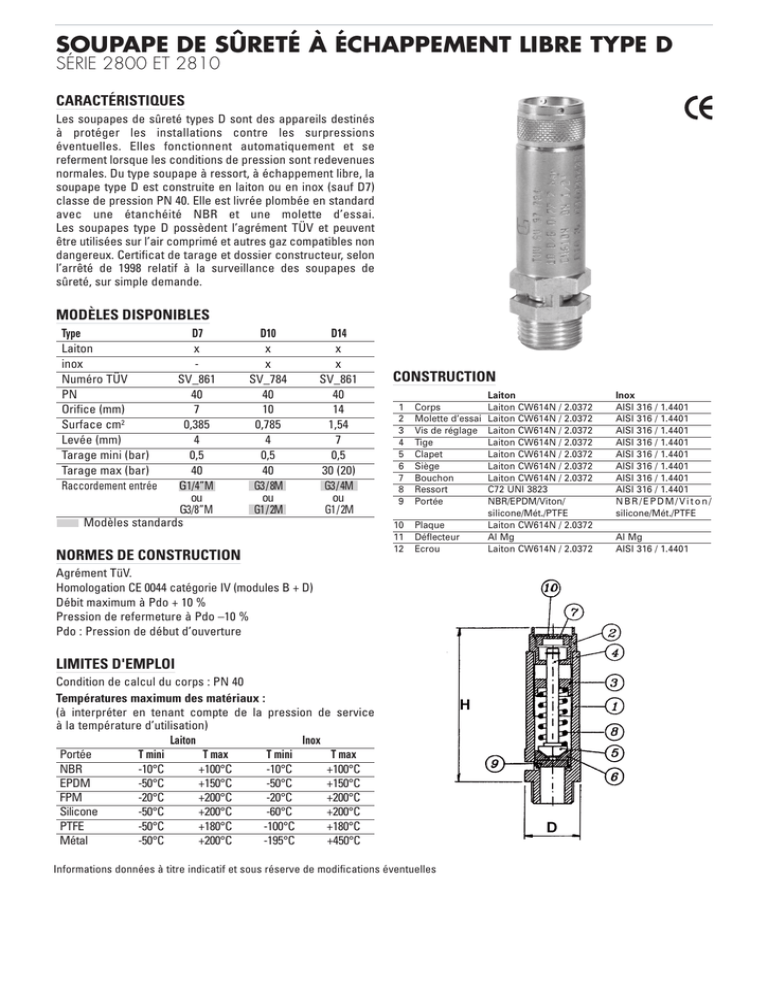

SOUPAPE DE SÛRETÉ À ÉCHAPPEMENT LIBRE

SOUPAPE DE SÛRETÉ À ÉCHAPPEMENT LIBRE TYPE D
SÉRIE 2800 ET 2810
CARACTÉRISTIQUES
Les soupapes de sûreté types D sont des appareils destinés
à protéger les installations contre les surpressions
éventuelles. Elles fonctionnent automatiquement et se
referment lorsque les conditions de pression sont redevenues
normales. Du type soupape à ressort, à échappement libre, la
soupape type D est construite en laiton ou en inox (sauf D7)
classe de pression PN 40. Elle est livrée plombée en standard
avec une étanchéité NBR et une molette d’essai.
Les soupapes type D possèdent l’agrément TÜV et peuvent
être utilisées sur l’air comprimé et autres gaz compatibles non
dangereux. Certificat de tarage et dossier constructeur, selon
l’arrêté de 1998 relatif à la surveillance des soupapes de
sûreté, sur simple demande.
MODÈLES DISPONIBLES
Type
Laiton
inox
Numéro TÜV
PN
Orifice (mm)
Surface cm2
Levée (mm)
Tarage mini (bar)
Tarage max (bar)
Raccordement entrée
D7
x
SV_861
40
7
0,385
4
0,5
40
G1/4”M
ou
G3/8”M
Modèles standards
D10
x
x
SV_784
40
10
0,785
4
0,5
40
G3/8M
ou
G1/2M
D14
x
x
SV_861
40
14
1,54
7
0,5
30 (20)
G3/4M
ou
G1/2M
NORMES DE CONSTRUCTION
CONSTRUCTION
1
2
3
4
5
6
7
8
9
10
11
12
Corps
Molette d’essai
Vis de réglage
Tige
Clapet
Siège
Bouchon
Ressort
Portée
Plaque
Déflecteur
Ecrou
Agrément TüV.
Homologation CE 0044 catégorie IV (modules B + D)
Débit maximum à Pdo + 10 %
Pression de refermeture à Pdo –10 %
Pdo : Pression de début d’ouverture
LIMITES D'EMPLOI
Condition de calcul du corps : PN 40
Températures maximum des matériaux :
(à interpréter en tenant compte de la pression de service
à la température d’utilisation)
Inox
Laiton
T max
T mini
T max
Portée
T mini
NBR
-10°C
+100°C
-10°C
+100°C
EPDM
-50°C
+150°C
-50°C
+150°C
FPM
-20°C
+200°C
-20°C
+200°C
Silicone
-50°C
+200°C
-60°C
+200°C
PTFE
-50°C
+180°C
-100°C
+180°C
Métal
-50°C
+200°C
-195°C
+450°C
Informations données à titre indicatif et sous réserve de modifications éventuelles
Laiton
Laiton CW614N / 2.0372
Laiton CW614N / 2.0372
Laiton CW614N / 2.0372
Laiton CW614N / 2.0372
Laiton CW614N / 2.0372
Laiton CW614N / 2.0372
Laiton CW614N / 2.0372
C72 UNI 3823
NBR/EPDM/Viton/
silicone/Mét./PTFE
Laiton CW614N / 2.0372
Al Mg
Laiton CW614N / 2.0372
Inox
AISI 316 / 1.4401
AISI 316 / 1.4401
AISI 316 / 1.4401
AISI 316 / 1.4401
AISI 316 / 1.4401
AISI 316 / 1.4401
AISI 316 / 1.4401
AISI 316 / 1.4401
NBR/EPDM/Viton/
silicone/Mét./PTFE
Al Mg
AISI 316 / 1.4401
SOUPAPE DE SÛRETÉ À ÉCHAPPEMENT LIBRE TYPE D
COEFFICIENTS DE DÉBIT - (TÜV)
CERTIFICAT DE TARAGE, ÉPREUVE ET MATIÈRE
Type
Gaz pression < 3 bar
Gaz pression > 3 bar
D7
0,58
0,78
D10
0,65
0,77
0,72
0,81
D14
Pour l’air comprimé consulter l’abaque ci-après. Pour les
autres gaz, nous consulter.
Certificat selon EN 10 204 2.2 de tarage et de conformité en
standard avec gravage du numéro de série sur la soupape.
DIMENSIONS (mm)
Type
H (mm)
D (mm)
D7
65
20
D10
74
23
D14
111
30
OPTIONS
Soupape construction laiton nickelé
Soupape construction laiton avec corps et clapet inox
Soupape sans molette d’essai type D14/S
Soupape avec déflecteur types D10/P et D14/P
Portées EPDM, viton, silicone ou métallique
Raccordements BSPT, NPT
INSTALLATION
La soupape doit être positionnée au plus près de la capacité à
protéger. Elle doit toujours être installée en position verticale.
Aucun robinet ne doit être intercalé entre la capacité à
protéger et la soupape. Aucun corps étranger ne doit bloquer
les orifices de décharge de la soupape. L’échappement étant
libre, installer la soupape à l’écart des zones de travail des
opérateurs et vérifier qu’il n’existe aucun danger lors du
fonctionnement de la soupape. Le montage et l’entretien de la
soupape doivent être effectués dans les règles de l’art et
conformément à la notice fournie avec l’appareil.
D14/P
D14/S
DÉBIT EN AIR COMPRIMÉ (kg/h) selon AD - Merkblatt A2 - TÜV - à 0°C
Pression ( bar)
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
5,5
6
6,5
7
7,5
8
8,5
9
9,5
10
10,5
11
11,5
12
D7
30
44
59
76
94
114
128
143
157
172
186
201
215
230
245
259
274
288
303
317
332
346
361
375
D10
70
98
128
160
193
229
258
287
317
346
375
404
434
463
492
521
551
580
609
639
668
697
726
756
D14
151
210
272
336
403
472
533
593
653
714
774
835
895
955
1016
1076
1137
1197
1257
1318
1378
1439
1499
1559
Pression ( bar)
12,5
13
13,5
14
14,5
15
15,5
16
16,5
17
17,5
18
18,5
19
19,5
20
20,5
21
21,5
22
22,5
23
23,5
24
D7
390
404
419
434
448
463
477
492
506
521
535
550
564
579
593
608
623
637
652
666
681
695
710
724
D10
785
814
843
873
902
931
960
990
1019
1048
1078
1107
1136
1165
1195
1224
1253
1282
1312
1341
1370
1399
1429
1458
Informations données à titre indicatif et sous réserve de modifications éventuelles
D14
1620
1680
1741
1801
1861
1922
1982
2042
2103
2163
2224
2284
2344
2405
2465
2526
2586
2646
2707
2767
2828
2888
2948
3009
Pression ( bar)
24,5
25
25,5
26
26,5
27
27,5
28
28,5
29
29,5
30
31
32
33
34
35
36
37
38
39
40
D7
739
753
768
783
797
812
826
841
855
870
884
899
928
957
986
1015
1044
1073
1102
1131
1161
1190
D10
1487
1517
1546
1575
1604
1634
1663
1692
1721
1751
1780
1809
1868
1926
1985
2043
2102
2160
2219
2277
2336
2395
D14
3069
3130
3190
3250
3311
3371
3432
3492
3552
3613
3673
3734

SOUPAPE DE SÛRETÉ À ÉCHAPPEMENT LIBRE TYPE D
DÉBIT EN AIR COMPRIMÉ (Nm3/h) selon AD - Merkblatt A2 - TÜV - à 0°C
Pression ( bar)
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
5,5
6
6,5
7
7,5
8
8,5
9
9,5
10
10,5
11
11,5
12
D7
24
34
46
59
73
88
99
110
122
133
144
155
167
178
189
200
212
223
234
245
257
268
279
290
D10
54
76
99
124
150
177
200
222
245
268
290
313
335
358
381
403
426
449
471
494
517
539
562
584
D14
117
163
210
260
311
365
412
459
505
552
599
646
692
739
786
832
879
926
973
1019
1066
1113
1159
1206
Pression ( bar)
12,5
13
13,5
14
14,5
15
15,5
16
16,5
17
17,5
18
18,5
19
19,5
20
20,5
21
21,5
22
22,5
23
23,5
24
D7
302
313
324
335
347
358
369
380
392
403
414
425
437
448
459
470
482
493
504
515
527
538
549
560
D10
607
630
652
675
698
720
743
766
788
811
833
856
879
901
924
947
969
992
1015
1037
1060
1082
1105
1128
D14
1253
1300
1346
1393
1440
1486
1533
1580
1627
1673
1720
1767
1813
1860
1907
1954
2000
2047
2094
2141
2187
2234
2281
2327
Pression ( bar)
24,5
25
25,5
26
26,5
27
27,5
28
28,5
29
29,5
30
31
32
33
34
35
36
37
38
39
40
D7
572
583
594
605
617
628
639
650
662
673
684
695
718
740
763
785
808
830
853
875
898
920
D10
1150
1173
1196
1218
1241
1264
1286
1309
1332
1354
1377
1399
1445
1490
1535
1581
1626
1671
1716
1762
1807
1852
D14
2374
2421
2468
2514
2561
2608
2654
2701
2748
2795
2841
2888
Pression ( bar)
24,5
25
25,5
26
26,5
27
27,5
28
28,5
29
29,5
30
31
32
33
34
35
36
37
38
39
40
D7
9526
9713
9901
10088
10275
10463
10650
10838
11025
11213
11400
11588
11963
12337
12712
13087
13462
13837
14212
14587
14962
15337
D10
19174
19551
19928
20305
20683
21060
21437
21815
22192
22569
22947
23324
24078
24833
25588
26342
27097
27851
28606
29361
30115
30870
D14
39568
40347
41126
41904
42683
43461
44240
45019
45797
46576
47355
48133
DÉBIT EN AIR COMPRIMÉ (l/min) selon AD - Merkblatt A2 - TÜV - à 0°C
D7
393
569
764
979
1213
1465
1653
1840
2028
2215
2403
2590
2778
2965
3153
3340
3527
3715
3902
4090
4277
4465
4652
4840
Pression ( bar)
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
5,5
6
6,5
7
7,5
8
8,5
9
9,5
10
10,5
11
11,5
12
D10
898
1261
1648
2058
2492
2950
3327
3704
4082
4459
4836
5214
5591
5968
6345
6723
7100
7477
7855
8232
8609
8987
9364
9741
D14
1950
2709
3501
4329
5191
6087
6866
7645
8423
9202
9981
10759
11538
12316
13095
13874
14652
15431
16210
16988
17767
18545
19324
20103
Pression ( bar)
12,5
13
13,5
14
14,5
15
15,5
16
16,5
17
17,5
18
18,5
19
19,5
20
20,5
21
21,5
22
22,5
23
23,5
24
D7
5027
5214
5402
5589
5777
5964
6152
6339
6527
6714
6901
7089
7276
7464
7651
7839
8026
8214
8401
8588
8776
8963
9151
9338
D10
10118
10496
10873
11250
11628
12005
12382
12759
13137
13514
13891
14269
14646
15023
15401
15778
16155
16532
16910
17287
17664
18042
18419
18796
Informations données à titre indicatif et sous réserve de modifications éventuelles
s o u p a p e s
d e
s û r e t é
D14
20881
21660
22439
23217
23996
24774
25553
26332
27110
27889
28668
29446
30225
31003
31782
32561
33339
34118
34897
35675
36454
37232
38011
38790
SOUPAPE DE SÛRETÉ NGI SÉRIES : D / E / F / G
NOTICE DE MONTAGE ET D’ENTRETIEN
1. DESCRIPTION
1.1 Les soupapes NGI à ressort conviennent pour la vapeur, les gaz et les
liquides. Elles sont le résultat de dizaines d’années d’expérience sur de
nombreuses applications et répondent largement à leur fonction de
protection ultime des appareils sous pression. Elles sont capables de
garantir que la pression interne ne dépasse pas le maximum autorisé,
même si d’autres organes de sécurité installés en amont se révèlent
défaillants, dans la mesure où elle ont été correctement
dimensionnées.
1.2 Les soupapes de sûreté NGI sont fabriquées en laiton ou en acier
inoxydable. Toutes les soupapes sont tarées et plombées en usine afin
d’assurer une sécurité maximum et une maintenance minimum.
2.GARANTIE
2.1 Avant toute relation avec nos services, identifier le type de soupape
ainsi que le numéro individuel gravé sur le corps de la soupape.
2.2 Les soupapes de sûreté NGI sont garanties 12 mois à partir de la date
de livraison. Les pièces reconnues défectueuses par une expertise en
notre usine seront remplacées à notre charge. Les réclamations
engendrées par une mauvaise utilisation, une modification de la
soupape , par une fuite suite au passage d’impuretés ne seront pas
prises en compte.
3. TRANSPORT, VERIFICATION A RECEPTION ET STOCKAGE
3.1 ATTENTION : La soupape de sûreté peut être endommagée par les
vibrations, les chocs et le contact avec des impuretés. De ce fait, la
soupape doit être manipulée avec précaution sans enlever les
bouchons de protection avant l’installation, ni manœuvrer le levier
d’essai.
3.2 Lors de la réception, vérifier :
- que l’emballage est en bon état,
- que la soupape livrée est conforme à la commande,
- que le matériel n’a pas été endommagé,
- que la soupape est livrée avec le certificat de tarage dont le numéro
doit correspondre à celui gravé sur le corps de la soupape.
3.3 Il est recommandé d’installer la soupape dès réception et de ne pas la
laisser sans utilisation. Si le matériel doit être stocké, il doit l’être dans
un endroit sec à l’abri des intempéries.
4. PRECAUTIONS D’EMPLOI
4.1 Avant toute installation, s’assurer que l’installation est complètement
dépressurisée et amenée à température ambiante.
4.2 Tout réglage ou toute modification ne peut être réalisé que par des
techniciens qualifiés en soupapes de sûreté.
4.3 ATTENTION AUX GAZ TOXIQUES
Si la soupape est installée sur un réservoir d’acide, porter des gants et
des lunettes et toute autre protection individuelle nécessaire.
4.4 La soupape ne peut être mise en service que si elle a été tarée,
plombée et certifiée par NGI. Le certificat de tarage porte la mention de
la pression exacte de son tarage.
4.5 Lorsqu’une soupape à échappement libre en service doit être testée,
s’assurer au préalable que personne ne reste dans la direction de
l’échappement. Ne pas laisser décharger à l’atmosphère des produits
toxiques, explosibles ou inflammables. Prévoir avant l’essai une
procédure de dégazage contrôlé dans un volume confiné.
4.6 Ne pas intervenir sur la soupape, ni briser son plombage, ni modifier sa
pression de tarage.
4.7 Ne pas créer de choc thermique froid ou chaud sur la soupape.
4.8 En cas de dysfonctionnement, consulter immédiatement SECTORIEL ou NGI.
4.9 ATTENTION : EN ENVIRONNEMENT CORROSIF SEULES DES
SOUPAPES EN ACIER INOXYDABLE DOIVENT ETRE INSTALLEES.
4.10 Le type de raccordement doit être en accord avec la classe de
tuyauterie de l’installation.
4.11 Nous conseillons de sélectionner de préférence une soupape à
échappement canalisé. Si la soupape décharge directement à
l’atmosphère, orienter l’échappement de telle sorte à ne causer aucun
dommage matériel ou corporel. Sur demande, il est possible de fournir
une soupape avec détecteur de fuite pour le contrôle commande.
5. INSTALLATION
5.1 Vérifier que le plombage n’a pas été endommagé.
5.2 Les soupapes de sûreté à ressort doivent être montées en position
verticale avec chapeau vers le haut.
5.3 En prenant garde à ne pas endommager les portées, retirer les
bouchons de protection et installer la soupape sur l’installation suivant
son type de raccordement.
5.4 Il est interdit d’intercaler un robinet d’isolement entre la capacité à
protéger et la soupape de sûreté.
5.5 Il est interdit d’intercaler une réduction limitant le débit à évacuer entre
la capacité à protéger et la soupape.
5.6 Pour les soupapes à échappement canalisé, veiller à ce que la
tuyauterie d’évacuation décharge dans un endroit sans danger pour le
personnel et l’environnement.
5.7 Si l’échappement de la soupape doit être raccordé à une tuyauterie,
veiller à ce que celle-ci soit la plus courte possible afin de ne créer
qu’une contre-pression minimum.
5.8 La tuyauterie d’échappement raccordée sur une soupape
à échappement canalisé ne doit pas être supportée par la soupape
elle-même. Dans le cas contraire, des fuites pourraient apparaître.
6. NETTOYAGE ET LUBRIFICATION
6.1 Les soupapes NGI sont conçues pour ne nécessiter aucune
lubrification.
6.2 Maintenir la soupape propre et en ordre de marche. Vérifier
notamment que l’échappement reste libre et qu’aucun corps étranger
n’obstrue la tuyauterie d ‘évacuation.
7. MAINTENANCE COURANTE
7.1 La soupape de sûreté est un élément de sécurité sensible qui doit être
vérifié périodiquement. En cas de dysfonctionnement constaté,
contacter SECTORIEL ou NGI.
7.2 ATTENTION : NGI et SECTORIEL ne sont plus responsables du bon
fonctionnement de la soupape si celle-ci a été démontée ou modifiée
ou retarée par une personne non mandatée par NGI ou SECTORIEL.
8. INSPECTION PERIODIQUE
8.1 Afin de s’assurer que la soupape de sûreté est toujours opérationnelle,
celle-ci doit être testée périodiquement. Pour réaliser ce test, le levier
ou la molette d’essai doivent être actionnés manuellement de manière
brève. Afin de protéger l’installation lors de ce test, la pression d’essai
doit rester entre 80 et 90 % de la pression de tarage. La soupape doit
être largement ouverte pour laisser passer un débit significatif. A la
refermeture, s’assurer que le siège est à nouveau étanche. Au
démarrage d’une installation, il est recommandé d’effectuer
régulièrement ce test.
8.2 Pour des utilisations sur les gaz ou la vapeur sur les installations
situées sur le territoire français, se conformer aux dispositions de l’arrêté du
4 décembre 1998 relatif à la surveillance des soupapes de sûreté.
