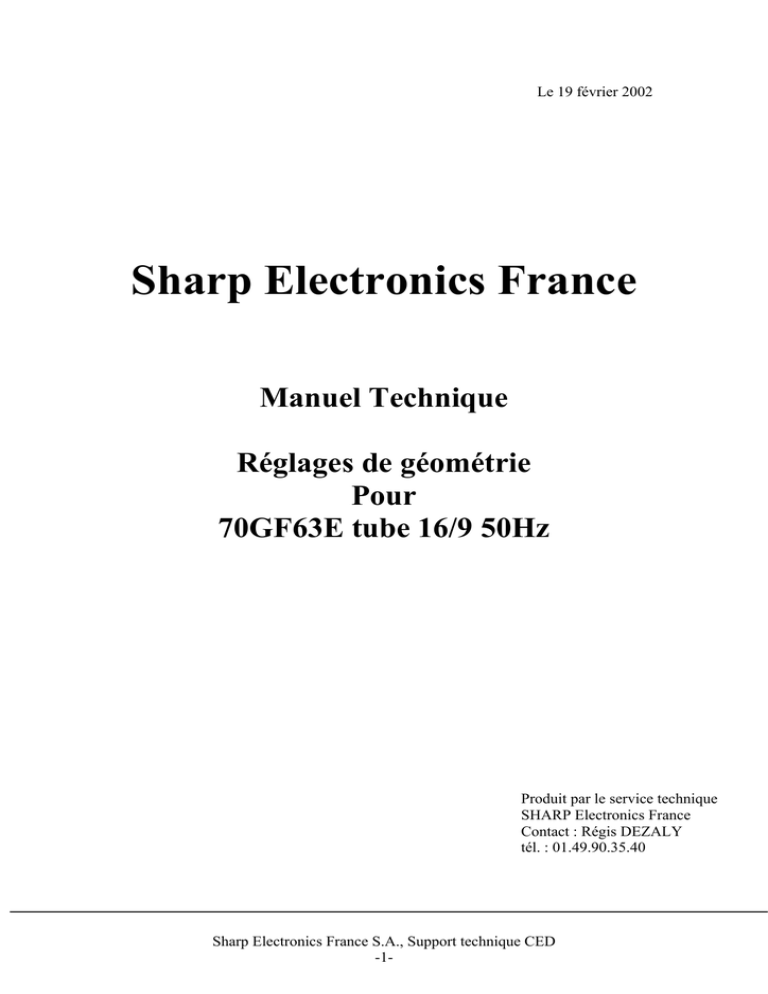

Le 19 février 2002
Sharp Electronics France
Manuel Technique
Réglages de géométrie
Pour
70GF63E tube 16/9 50Hz
Produit par le service technique
SHARP Electronics France
Contact : Régis DEZALY
tél. : 01.49.90.35.40
Sharp Electronics France S.A., Support technique CED
-1-
Afin de faciliter les réglages de géométrie sur le téléviseur 70GF63E, il est préférable de
charger les NVMs avec le contenu du soft correspondant au type de tube, attention, pour le
tube Thomson, deux softs correspondant à deux microprocesseurs sont diffusés (vous
trouverez le schéma du programmateur d’eeprom sur le cd rom CDDOCTECH1).
Marque de tube
Référence soft
Philips CRT
70GF63EC
Samsung CRT
70GF63ED
Thomson CRT/ IC 801 VDP-3120B
70GF63EE
Thomson CRT/ IC 801 VDP-3130Y
70GF63EH
NVMs soudées : les mémoires doivent être soudées sur le châssis, le téléviseur doit être
déconnecté du secteur, l’alimentation commune du programmateur et du téléviseur doit
pouvoir délivrer une puissance suffisante (2A minimum), 4 fils doivent relier le
programmateur au téléviseur : (voir photo ci-dessous)
_ la masse, fil soudé sur la patte négative de C1001
_ le +5V, fil soudé sur la patte positive de C1001
_ l’horloge, fil soudé sur la cathode de D1005
_ les données, fil soudé sur la cathode de D1004
A la mise sous tension du montage, en façade du TV, le voyant orange est allumé et le voyant
vert clignote.
Si le chargement des eeproms échoue à la suite d’un message d’erreur, augmentez le « delay »
à l’aide du curseur.
D1004
C1001 patte négative
C1001 patte positive
D1005
Il est IMPERATIF de suivre les points de connections indiqués.
Sharp Electronics France S.A., Support technique CED
-2-
1) Injectez en HF une mire 4/3 ou 16/9 quadrillée + cercle + croix centrale , commutez le
téléviseur en mode écran « plein ».
A l’aide d’un marqueur non permanent, tracez un repère horizontal et vertical qui vous
permettront de centrer l’image.
Repère de
centrage
2) Passez le téléviseur en mode service (appuyez simultanément, sur le clavier du
téléviseur, sur les boutons volume - et chaîne + et mettre l’appareil sous tension à
l’aide du marche/arrêt ).
3) Sélectionnez les différents réglages à l’aide des boutons chaînes + et – de la
télécommande, utilisez les boutons volume + et – pour modifier les valeurs des
réglages, il faut impérativement mémoriser chaque modification de valeurs avant de
passer au réglage suivant en appuyant sur la bouton veille de la télécommande.
4) E-W width : réglez la largeur de l’image, les lignes rouges doivent être toujours
visibles, mémorisez.
Ajustez éventuellement l’horizontal shift afin de visualiser et d’aligner sur
l’ébénisterie les 2 lignes rouges verticales, ne pas tenir compte du centre horizontal de
la mire quadrillée, mémorisez.
5) Vertical shift : alignez la ligne centrale de la mire quadrillée avec les repères
centraux, sur certains tubes deux points sont situés sur les bords droit et gauche, sinon
utilisez le repère tracé au marqueur non permanent (voir photos ci dessous),
mémorisez.
Sharp Electronics France S.A., Support technique CED
-3-
6) Rotation offset : réglez horizontalement l’assiette de la mire, se référer à la ligne
centrale de la mire quadrillée.
7) Vertical linearity : équilibrez les parties supérieure et inférieure de l’écran,
mémorisez.
Ajustez éventuellement le vertical shift comme indiqué précédemment (5), mémorisez
8) Vertical amplitude : réglez l’amplitude de l’image, les lignes rouges doivent être
toujours visibles, mémorisez. Il est impératif que le centre vertical de la mire
quadrillée soit aligné sur le centre du tube, il est possible que la ligne rouge
horizontale inférieure se trouve accolée à l’ébénisterie mais que la ligne rouge
horizontale supérieure se trouve éloignée de plusieurs centimètres du bord supérieur
de l’ébénisterie.
Sharp Electronics France S.A., Support technique CED
-4-
9) S-correction : réglez afin d’obtenir un rond parfait, mémorisez.
10) Vertical amplitude : se reporter au réglage (8), mémorisez.
11) Vertical angle : réglez la ligne verticale médiane de la mire quadrillée de manière à
être la plus perpendiculaire possible, mémorisez.
12) Vertical bow : réglez la ligne verticale médiane de la mire quadrillée de manière à
être la plus droite possible, mémorisez.
13) Pin amplitude : réglez les lignes des extrémités droite et gauche les plus droites
possible, mémorisez.
14) E-W width : se reporter au réglage (4), mémorisez.
Sharp Electronics France S.A., Support technique CED
-5-
15) Pin phase : réglez les lignes des extrémités droite et gauche les plus droites et
perpendiculaires possible, mémorisez.
16) Corner amplitude : réglez les lignes des extrémités droite et gauche les plus droites
et perpendiculaires possible, mémorisez.
17) Corner symmetry : réglez les lignes des extrémités droite et gauche les plus droites
et perpendiculaires possible, mémorisez.
18) E-W width : se reporter au réglage (4), mémorisez.
Sharp Electronics France S.A., Support technique CED
-6-
19) Horizontal shift : alignez la ligne verticale médiane de la mire quadrillée au repère
tracé au marqueur non permanent, mémorisez. Ne pas tenir compte du cadrage généré
par le téléviseur (lignes rouges verticales).
20) Si le réglage final ne vous paraît pas satisfaisant ou afin de parfaire le parallélisme des
lignes verticales, reprendre et effectuer un compromis avec les réglages vertical angle,
vertical bow, vertical linearity, pin amplitude, pin phase, corner amplitude et corner
symmetry.
Un manque d’Amplitude vertical peu faire apparaître une ligne blanche à la lecture
d’une cassette vidéo (visualisation de la commutation des têtes vidéo).
21) Effectuez la même procédure de réglage dans tous les formats d’image, il est à
noter que les valeurs sont identiques dans les formats « plein », « normal » et « auto »,
que les valeurs sont voisines dans les formats « zoom 14 /9 » et « panorama », les
valeurs du format « cinéma » sont très différentes des autres modes.
