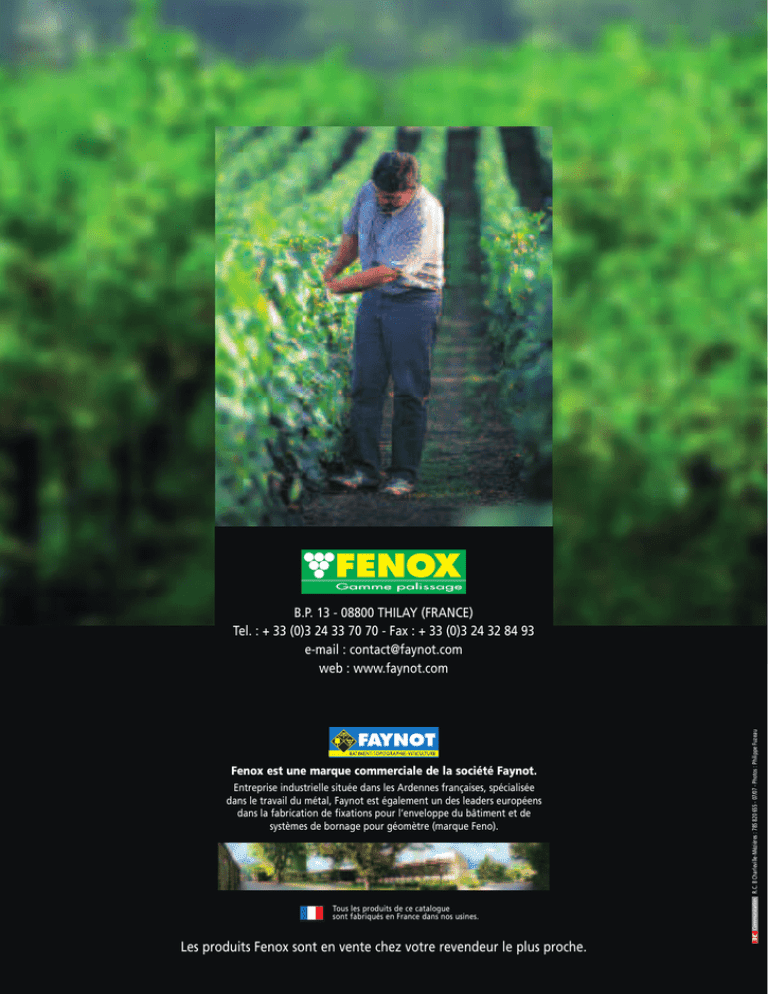

Les produits Fenox sont en vente chez votre revendeur le plus proche.

Fenox est une marque commerciale de la société Faynot.
Entreprise industrielle située dans les Ardennes françaises, spécialisée
dans le travail du métal, Faynot est également un des leaders européens
dans la fabrication de fixations pour l’enveloppe du bâtiment et de
systèmes de bornage pour géomètre (marque Feno).
Tous les produits de ce catalogue
sont fabriqués en France dans nos usines.
Les produits Fenox sont en vente chez votre revendeur le plus proche.
R.C. B Charleville-Mézières : 785 820 655 - 07/07 - Photos : Philippe Fuzeau
B.P. 13 - 08800 THILAY (FRANCE)
Tel. : + 33 (0)3 24 33 70 70 - Fax : + 33 (0)3 24 32 84 93
e-mail : [email protected]
web : www.faynot.com
The Trellising Specialist
Für bessere Lösungen im Spalierweinbau
El especialista en espalderas
Les soluzione per la palificazione del vigneto
S
O
M
M
A
I
R
E
• SCHEMA PRESENTANT LES ACCESSOIRES
DE LA GAMME FENOX EN SITUATION
• SYSTEMES D’ANCRAGE
- amarre à percussion
- disque
- ancrage “tire-bouchons”
3-4
6à9
• PIQUETS INOX
10 - 11
• ACCESSOIRES POUR FILS DE PALISSAGE
- tendeurs Fenox
12 - 13
• ACCESSOIRES POUR FILS RELEVEURS
Extrémités de rangs
- coulisses d’extrémité
- manchon « frein »
- chaînettes
- poignée pour chaînette
Releveurs
- pointes barrettes pour piquet bois
- barrette de tête “ 4 en 1 ”
- barrettes pour fils releveurs
- barrettes universelles mixtes
- attaches alu récupérables
- attaches bois biodégradables
- fixations pour barrette
- écarteur universel TSAR™-Fenox
14 à 18
14
• ACCESSOIRES POUR FILS FIXES
- crampillon pour piquets bois
- manchon à sertir
- pince multifonction
- guide fil universel
• MAINTIEN ET PROTECTION DE LA VIGNE
- tuteurs
- lien Fenox
16
19
20 - 21
• GAMME DECOUVERTE
Petite boutique FENOX pour viticulture et jardinage
22
• AUTRES ACCESSOIRES
- tirefonds
- douille métallique
- étriers
- ceinture « kit confort »
23
LA SOLUTION
I N T R O D U C T I O N
Du rôle majeur de Surface Foliaire Exposée et de
l’importance de matériaux de palissage de qualité
La plupart des vignobles français en terroir qualitatif sont conduits classiquement
en espalier. Ceci résulte souvent d’une longue expérience de la conduite du vignoble.
Les recherches en écophysiologie et conduite de la vigne ont débouché sur un
certain nombre de lois importantes pour la qualité du raisin et du vin qui font ressortir
les rôles majeurs de la Surface Foliaire Exposée, du micro-climat des grappes, de la
maîtrise de la vigueur et du rendement, du développement du vieux bois.
Ainsi sur le plan pratique, les conduites en espalier ont pu être optimisées et de
nouveaux modèles de conduite, plus intéressants que ces derniers, furent proposés
pour un premier développement.
Dans la conduite classique en espalier, il est nécessaire de réaliser un relevage soigné
au sein d’un palissage de bonne qualité, pour les raisons suivantes :
• l’investissement dans l’installation du vignoble est vite amorti car il
présente en général moins de 4% des coûts de production, et le choix de
matériaux de palissage de qualité (piquets, ancrages, fils, attaches, etc.)
s’impose pour éviter des remplacements trop fréquents et très coûteux ;
• un relevage bien fait de la végétation, suffisamment précoce, est
nécessaire au contrôle du microclimat des grappes, élément tout aussi capital
de la qualité ;
• un espalier bien conduit est aussi particulièrement bien adapté aux
mécanisations de la vendange, de la pré-taille, du rognage, de
l’effeuillage, de la pulvérisation ;
• un vignoble bien conduit en espalier procure une esthétique évidente
au sein d’un paysage viticole classique.
Alain Carbonneau
Professeur de viticulture
à l’Institut des Hautes Etudes
de la Vigne et du Vin
à Montpellier.
N PALISSAGE
FEN
UNE GAMME COMPLETE
Tél. : 03 24 33 70 70 - Fax : 03 24 32 84 93
ANCRAGES
PIQUETS INOX
TENDEURS
COULISSES ET
CHAINETTES
4
1
9
8
Chaînette
N°1 - Ø 4,7
5
Pièce de moisage
10
2
6
Ronde
N°2 - Ø 5,5
Esse d’accrochage
3
7
Carrée
N°3 - Ø 7
Isolateur
Rallonge
Pages 6 à 9
Page 11
6
Page 13
Page 15
6
8
7
10
9
12
8
18
6
4
3
1
5
8
17
OX
D’ACCESSOIRES DE PALISSAGE
ATTACHES POUR
FILS RELEVEURS
ACCESSOIRES POUR
FILS RELEVEURS
Barrette
ACCESSOIRES
DIVERS
ECARTEUR
UNIVERSEL
TSAR™-FENOX
15
13
Ronde
Manchon à sertir
14
16
11
Pointe Barrette
Crampillon
Carrée
18
Tuteur
12
17
Biodégradable
Barrette universelle
Lien réutilisable
Page 17
Pages 16-17
Pages 19 à 21
6
Page 18
6
7
14
11
13
8
16
15
6
3
2
1
SYSTEMES D’ANCRAGE
L’AMARRE
BREVETÉ
Amarres standards à percussion
En acier galvanisé à chaud au trempé. (intérieur et extérieur). Facile de pose,
avec un simple marteau, l’amarre FENOX, avec ses 3 tiges d’ancrage
déployables dans le sol, offre une résistance à l’arrachement incomparable.
Longueur
Réf.
Poids/1000pcs
500
510-044
680
600
610-044
750
Conditionnement
Bottes de 10
en sacs de 50 pcs
avec bracket
Prix*
Par 500
Par 1000
Par 500
Par 1000
Note : possibilité de livrer des amarres de longueur 350 mm pour sols très durs
réf. : 350-44 - Seules les amarres de 500 et 600 mm sont standards.
Amarre d’un mètre (Ø 21mm)
Longueur supérieure sur demande
Longueur
Réf.
Poids/1000pcs
1 000
1020-044
1600
Conditionnement
Prix*
Bottes de 10 en sacs de 25 pcs
Livré sans le crochet Bracket.
*Dégressifs selon quantités
Brackets
En acier galvanisé à chaud au trempé, le bracket est livré avec les amarres
de 500 et 600 mm. (livré séparément pour amarre de 1 m).
Pour amarre
A : modèle standard
B : grand modèle
pour amarre de 1 m
Poids/1000pcs
Conditionnement
A
500-600
300-044
Réf.
30
10
B
1 000
8040-044
450
5
Prix
A : Modèle standard. Livré avec les amarres de 500 et 600.
B : Grand modèle pour amarre d’un mètre.
Rallonges
En acier galvanisé. Les rallonges s’adaptent au crochet bracket. Elles
permettent à l’ensemble de résister aux agressions mécaniques et corrosives au niveau du sol.
Longueur
Réf.
Poids/1000pcs
Conditionnement
200
400290-044
125
50 pièces
300
400300-044
187
50 pièces
400
400510-044
176
50 pièces
500
400520-044
220
50 pièces
600
400600-044
264
50 pièces
Prix
Note : possibilité de réaliser des rallonges de longueurs différentes
Rallonges “Haute-Résistance”
En acier galvanisé. Les rallonges “Haute Résistance” ont le même emploi
que les rallonges standards mais résistent à des efforts de tension
beaucoup plus importants.
Longueur
Réf.
Poids/1000pcs
Conditionnement
200
500290-044
85
50 pièces
400
500290-044
150
50 pièces
Prix
Note : possibilité de réaliser des rallonges de longueurs différentes
Tél. : 03 24 33 70 70 - Fax : 03 24 32 84 93
6
L’AMARRE
OUTILLAGE INDISPENSABLE
MISE EN ŒUVRE
Plaque de pose
En acier galvanisé à chaud au trempé. Indispensable lors du déploiement des
tiges, pour éviter que l’amarre ne s’enfonce dans le sol lors de la pose.
Poids/1000pcs
Conditionnement
A 500 ou 600 1713-044
Amarre
0.99
1
B
1.20
1
A : modèle standard
Réf.
1 000 2017-044
outil
d’enfoncement
Prix
bracket
plaque
1
B : grand modèle
2
Introduire l’amarre Fenox dans la plaque de pose. A l’aide de l’outil
d’enfoncement et d’un marteau, planter l’amarre jusqu’au niveau de
la plaque, le «bracket» étant placé comme indiqué sur croquis 1 et 2.
S’assurer que l’amarre est bien dans le prolongement du fil.
Outil d’enfoncement
L’outil d’enfoncement est un outil indispensable lors de l’enfoncement
de l’amarre. Il évite tout flambement du tube ou remontée des tiges
d’ancrage.
Pour amarre
Réf.
Poids/1000pcs
Conditionnement
500
80-044
85
unitaire
600
180-044
150
unitaire
1 000
51-044
150
unitaire
mandrin
Prix
3
4
Introduire le mandrin dans le tube de l’amarre et frapper avec un gros
marteau jusqu’à ce que la partie supérieure du mandrin atteigne la
collerette de l’amarre.
Mandrin
Pour déployer les tiges et verrouiller l’amarre solidement dans le sol.
Pour amarre
Réf.
Poids/1000pcs
500
20510-047
800
Conditionnement
unitaire
600
20610-047
900
unitaire
1 000
20102-044
1900
unitaire
bracket
Prix
5
Enlever le mandrin et dégager la
plaque de pose.
Marteau pioche
Rallonge
standard
6
Accrocher le fil de fer sur le bracket.
Rallonge
haute resistance
Marteau pioche lourd (1,4 kg), “manche en bois*”. Permet de préparer
le terrain avant la pose de l’amarre.
Désignation
Réf.
Poids/1000pcs
Conditionnement
Marteau
1500-047
30
10
Prix
*Supplément manche “novagrip” (photo) - Réf. : 1501-047
6’
Avec rallonge standard
7
6’’
Avec rallonge “Haute Résistance”.
SYSTEMES D’ANCRAGE
DISQUE D’ANCRAGE
Disque d’ancrage à visser
Fabriqué dans un acier a très haute résistance, le disque d’ancrage nervuré
FENOX bénéficie d’une protection par galvanisation à chaud.
Le disque - Ø 120 mm - s’adapte sur 3 longueurs de tiges.
Il est réservé adapté aux sols meubles.
Désignation
Réf.
Poids/1000pcs
Conditionnement
Tige de 600
60600-044
146
10
Prix
Tige de 750
60750-044
180
10
Tige de 900
60900-044
213
10
Disque Ø 120
122-044
180
10
compris
Anneau de
verrouillage
533503-044
45
10
compris
(livré avec la tige)
OUTILLAGES INDISPENSABLES
Outil d’entraînement Rabaud
pour tarière
Spécialement étudié pour disque FENOX.
Désignation
Réf.
Poids
Conditionnement
Outillage
105000-044
35
Unitaire
Prix
Clé de pose pour enfoncement
manuel
L’outillage se présente sous la forme d’un Té avec, à l’extrémité, un carré
d’entraînement.
Désignation
Réf.
Outillage
102048-044
Poids/1000pcs
Conditionnement
1500
Prix
unitaire
MISE EN ŒUVRE
1
2
3
Enfiler le disque sur la tige
côté boucle. La marque
FENOX doit apparaitre sur le
dessus. Puis placer le
disque en bas de la tige.
Introduire la pointe carrée de
l’outillage dans l’empreinte
carrée du disque. La boucle
de la tige est placée sur
l’ergot correspondant.
Introduire la goupille dans
le trou de l’ergot prévu à cet
effet. Visser l’ensemble dans
le sol en effectuant une
pression et stopper à la
hauteur désirée.
4
Accrocher le fil de fer sur la
boucle du disque d’ancrage
après avoir mis en place la
platine de verrouillage.
Tél. : 03 24 33 70 70 - Fax : 03 24 32 84 93
8
TIRE-BOUCHON
Ancrage tire-bouchon récupérable
U
NOUVEA
Les ancrages en forme de tire-bouchon sont bien connus pour leur simplicité.
Récupérables, ils sont adaptés aux sols meubles (résistance à l’arrachement
limitée).
Dim.
Ø fil
Protection
Réf.
5 x 150
5.2
galva
55150-044
Poids/1000pcs Cond.
64
50
7 x 170
7
galva
57170-044
253
50
Prix
MISE EN ŒUVRE
1
Introduire une barre dans le trou de l’ergot prévu à
cet effet. Visser l’ensemble dans le sol en effectuant
une pression. Guider avec son pied le tire-bouchon…
U
NOUVEA
BREVETÉ
2
... et stopper à la hauteur désirée.
Ancrage tire-bouchon conique
Le principe du tire-bouchon conique est analogue à celui d’un tire-bouchon
classique. Principal avantage : meilleur résistance à l’arrachement.
Dim.
Ø fil
Protection
Réf.
5 x 150
5.2
galva
55151-044
Poids/1000pcs Cond.
77
50
7 x 170
7
galva
57171-044
229
50
Possibilité de fabrications spéciales en fonction des besoins du client.
Note : Possibilité de réaliser d’autres longueurs et formes.
9
Prix
LES PIQUETS INOX
Tél. : 03 24 33 70 70 - Fax : 03 24 32 84 93
PIQUETS INOX
BREVETÉ
CE QU’EN DIT
VINCENT :
Piquets Inox
En acier inoxydable 18/10, à haute limite d’élasticité.
Résistance incomparable à la corrosion, même au niveau du sol. L’élasticité
permet de résister dans le temps aux vents les plus violents.
Dim.
un investissement
pour
les générations
futures
Ep.
Réf.
Poids/1000 pcs
Cond.
1200
0.8
1200-042
726
20
1400
0.8
1400-042
847
20
1600
0.8
1600-042
968
20
1700
0.8
1700-042
1028
20
1800
0.8
1800-042
1090
20
2000
1
12000-042
1500
20
2300
1
12300-042
1730
20
Prix
En botte de 20 pièces par palette de 500.
Accessoires pour piquet de tête
Le piquet de tête est composé de deux piquets intermédiaires reliés par
des pièces de moisage. L’isolateur est indispensable si le fil de retenue est
en acier galvanisé (évite la formation d’un couple électrolytique entre le
zinc et l’inox)
Désignation
Réf.
Poids/1000 pcs
Cond.
Pièce de moisage
4002-042
96
unitaire
6016-04
7
100
Isolateur
5424-042
10
100
Esse d’accrochage
4003-042
19
100
Embout plastique
3535-042
12
unitaire
310-042
32
100
Vis 6x16 inox
Chaînette Inox
Prix
Accessoires pour piquet
intermédiaire
Pour la fixation et le maintien des fils de palissage (fils fixes, releveurs...)
Désignation
Orientation
Réf.
Poids/1000 pcs
Cond.
Clip Inox fil releveur
droite
3999-042
4.2
100
gauche
4000-042
4.2
100
4
100
Clip inox fil releveur
Clip inox support fil
Indifférent 4001-042
Prix
Outillage de pose
Calotte pour enfoncer les piquets sans les détériorer
Désignation
11
Poids/1000 pcs
Cond.
Calotte d’enfoncement 4004-042
Réf.
910
1
Massette
1350
1
1251-047
Prix
ACCESSOIRES POUR FILS DE PALISSAGE
Tél. : 03 24 33 70 70 - Fax : 03 24 32 84 93
TENDEUR
CE QU’EN DIT
VINCENT :
BREVETÉ
Tendeurs standards galvanisés
En acier galvanisé haute résistance, le tendeur Fenox permet une tension
du fil sans le couper. Sa puissance de tension est impressionnante.
Dans le cas d’utilisation de pré-tailleuses, placer les tendeurs à proximité
d’un piquet.
irremplaçable
pour tendre un
fil sans le couper
Tendeur
Pour Fil
Réf.
Poids/
Cond.
N° 1
Jusqu’à 2.7mm
10-042
28
100
N° 2
Jusqu’à 3.5 mm
20-042
45
100
Prix*
*Dégressifs selon quantités
N°3 pour fils barbelés et arboricoles
U
NOUVEA
Tendeur
Pour Fil
Réf.
Poids/
Cond.
N° 3
Jusqu’à 5 mm
30-042
115
25
Prix*
*Dégressifs selon quantités
Tendeur “polyester” de couleur
Pour une protection contre la corrosion plus importante ou dans un souci
esthétique (ex : fils de maintien pour grillages verts), le tendeur FENOX
peut être recouvert de polyester de couleur. Vert et blanc en standard.
Autres couleurs sur demande.
Tendeur
Couleur
Réf.
Poids/
Cond.
N° 1
vert
12-042
28
100
N° 2
blanc
13-042
28
100
Prix
Tendeur en acier Inox 18/10
En acier inoxydable : résistance totale à la corrosion (forte élasticité).
Tendeur
Pour Fil
Réf.
Poids/
Cond.
N° 1
Jusqu’à 2.7mm
15-042
28
100
N° 2
Jusqu’à 3.5 mm
25-042
45
100
Prix*
*Dégressifs selon quantités
MISE EN ŒUVRE
Présenter la boucle du tendeur
derrière le fil, en ayant le bras du
tendeur vers soi.
1
4
Tenir le tube plastique dans
la main gauche, et effectuer une
rotation d’un 1/2 tour dans le
sens des aiguilles d’une montre.
Clipser le tendeur au-dessus du
fil en amenant le bras vers la
gauche (selon la flèche).
2
3
13
Prendre le tube plastique dans la
main gauche et l’enfiler sur la
partie inférieure du tendeur qui
sert d’axe de rotation.
Mettre ensuite la tige “bras de
levier” dans la boucle du tendeur.
5
6
Accrocher l’extrémité du bras sur
le fil. Le blocage est possible
chaque 1/2 tour.
Renouveler les opérations
précédentes pour obtenir la
tension voulue.
ACCESSOIRES POUR FILS RELEVEURS
Tél. : 03 24 33 70 70 - Fax : 03 24 32 84 93
EXTREMITES DE RANGS
Coulisses d’extrémité
En acier galvanisé, ronde ou carrée, selon la nature du piquet.
Désignation Pour Piquet
40
Coulisses
rondes
galva
55
85
110
Désignation Pour Piquet
43
Coulisses
carrées
galva
55
85
110
Des coulisses sur mesure
peuvent être réalisées à la
demande du client.
Long.
Réf.
Poids
140
180
140
180
150
190
160
200
140405-044
180405-044
140555-044
180555-044
150855-044
190855-044
161105-044
201105-044
66
84
67
86
70
88
83
103
Long.
Réf.
Poids
140
180
140
180
150
190
160
200
24043-044
28043-044
24055-044
28055-044
25085-044
29085-044
26110-044
20110-044
66
84
67
86
70
88
83
103
Cond.
Prix
100
100
100
100
Cond.
Prix
100
100
100
100
Possibilité de réaliser les coulisses en Inox.
Manchon “frein” élastomère
Evite à la coulisse de tomber pendant les travaux d’installation
des fils releveurs.
Désignation
Long
Réf.
Poids
Cond.
Manchon
310
140715-036
48
100
Prix
Chaînettes pour fils releveurs
Version “Galvanisé”
Pour fixation des fils releveurs sur piquets d’extrémité. Elles servent à régler
la tension des fils releveurs.
Désignation
Galva
Chaînettes
galva
Long
Réf.
Poids
Cond.
210
210-044
48
100
310
310-044
70
100
420
420-044
96
100
Prix
Version “Inox”
Inox
Désignation
Long
Réf.
Poids
Cond.
Chaînettes Inox
310
310-042
48
100
Prix
Poignée de confort pour tendre
les chaînettes
U
NOUVEA
15
En acier galvanisé. Evite de se blesser lors de la tension des chaînettes.
Permet de développer un effort de tension plus important. Cet outillage
est récupérable. (Possibilité de le réaliser en inox ou avec revêtement
anti-corrosion de couleur).
Désignation
Réf.
Poids
Cond.
Poignée de confort
9-044
42
10
Prix
ACCESSOIRES POUR FILS RELEVEURS
LES RELEVEURS
BREVETÉ
Pointes barrettes
pour piquets bois
En acier galvanisé. La pointe barrette sert à maintenir les fils releveurs de
chaque côté des piquets bois. Ses harpons lui donnent une bonne résistance à l’arrachement. Evite l’éclatement du bois.
Désignation
Réf.
Poids
Cond.
Pointe barrette
4010-044
7.0
500
Prix
Barrette de tête «4 en 1»
Fabriquée en acier brut ou galvanisé*, la barrette « 4 en 1 » permet :
de monter une coulisse
d’extrémité** pour fixer
les fils releveurs, avec ou sans
chaînette ;
de bloquer directement les
fils releveurs dans les trous
prévus à cet effet ;
de bloquer les chaînettes
galvanisée Fenox ;
d’insérer des fils releveurs
spéciaux dans des manchons
spécifiques*** montés sur la
barrette.
U
NOUVEA
* Nous conseillons d’utiliser en priorité la barrette galvanisée, la barrette en acier brut n’étant pas garantie contre la corrosion.
** Ronde pour piquet ø 40 - Carrée pour piquet 43.
*** Non fournis.
Désignation
Réf.
Poids
Cond.
Barrette de tête 4 en 1 acier brut
21000-044
81
100 Pcs
Barrette de tête 4 en 1 acier galvanisé 21001-044
81
100 Pcs
Prix
Barrettes pour fils releveurs
• Barrettes standards
Les barrettes permettent de maintenir les fils releveurs de chaque côté des piquets.
L’entraxe des fils peut être variable suivant le type de barrette choisi.
Longueur
80
Cond.
Réf.
Poids
50
20080-044
25
250
20081-044
25
50
200100-044
28
250
20101-044
28
Autres 120
longueurs possibles 50
: nous consulter20120-044
36
100
150
50
20150-044
44
200
50
20200-044
84
250
50
20250-044
88
300
50
20300-044
125
350
50
20350-044
150
400
50
20400-044
172
500
50
20500-044
214
Prix*
*Remises selon quantités (pour barrettes 80 et 100 : nous consulter)
U
NOUVEA
• Barrettes de 80 mm à ouverture large
Modèle identique à la barette de 80 mm mais à ouverture large permettant
un gain de temps pour la mise en place du fil. (Pose en aveugle)
Longueur
Cond.
Réf.
Poids
80
50
20085-044
24
Prix
Tél. : 03 24 33 70 70 - Fax : 03 24 32 84 93
16
LES RELEVEURS
DEPOSE
Barrettes universelles mixtes
La barrette mixte a la même fonction que la barrette standard.
Uniquement destinée aux piquets métalliques perforés type cornière 30-35
ou 40. Ne convient pas aux vignobles vendangés mécaniquement.
Longueur
Epaisseur
Pour piquet
Réf.
Poids
Cond.
75
1.20
30 à 40
7512-044
20.4
50
75
1.50
30 à 40
7515-044
26
50
Tube bras
de levier
-
-
7500-044
30
10
Prix
1 tube bras de levier est offert pour l’achat de 500 barrettes
Attaches alu récupérables
(carrées ou rondes)
Fabriquées dans deux formes différentes, les attaches alu sont réutilisables
chaque saison.
DÉPOSÉ
Désignation
Réf.
Poids
Cond.
Attache Alu carrée
2014-044
1.05
500
Attache Alu ronde
mod.Bio
2520-044
1.08
500
Prix
Attaches bois biodégradables
Fabriquées à partir de fibres de bois pressées - sans adjonction de colle
ou liant synthétique - l’attache bois est complètement biodégradable.
Le matériau employé ne contient pas de métaux lourds et n’oxyde pas les
fils (conforme norme jouet 71 Partie 3-Déc. 88).
Compatible avec l’agriculture biologique.
contribue au
développement
durable
Désignation
Réf.
Poids
Cond.
Attache bois
2515-044
1.03
500
Prix
Fixations des barrettes sur piquet bois
Désignation
Réf.
Poids
Cond.
Protection
Pointe roulée
galva 4 x 50
24050-044
6
50
Galvachaud
Vis A.T. 6.3 x 35
63035-05
6
100
Bichro
Vis à bourrer
5050-022
(au marteau) 5 x 50
8
100
Galvachaud
Prix
Fixations des barrettes sur piquet métal
La fixation se fait au moyen d’un boulon (piquet perçé) ou d’une vis autoperceuse si nécessaire.
Désignation
Dim.
Réf.
Poids
Cond.
Protection
Boulon
6 x 15
6015-044
7.6
50
zingué
48016-051
3.0
100
zinguée
Vis
autoperceuse 4.8 x 16
P4 (4mm perçage)
Prix
Douille H8 queue 1/4 (Réf. : 4498-039) pour la pose de la vis autoperceuse 4,8 x16 P4 : voir page 23
17
ACCESSOIRES POUR FILS RELEVEURS
LES RELEVEURS
Ecarteur
TSAR™ Universel galfan
U
NOUVEA
L’écarteur universel TSAR™-Fenox* est un accessoire qui facilite le travail
du viticulteur, tout en apportant un avantage considérable pour
l’épanouissement de la vigne au cours de son développement.
Première fonction : maintenir les fils releveurs écartés. Objectif :
permettre aux jeunes pousses de se développer sans être comprimées, tout
en conservant la maîtrise de leur évolution.
Avantage : le premier relevage n’a plus de raison d’être, d’où un gain de
temps évident.
Tsar universel sur piquet bois (en position fermée)
Seconde fonction : finir l’opération de relevage. La vigne arrivée à
maturité, on ferme alors le TSAR™-Fenox à l’aide du crochet situé à l’une
de ses deux extrémités.
Précisons que le cambrage de l’écarteur, au niveau de sa fermeture, a été
étudié pour empêcher les anneaux de glisser sur les fils releveurs.
Pour tous types de piquets bois ou métalliques.
L’universalité du TSARTM permet une installation aussi bien :
Tsar universel sur piquet métallique
(en position agrafée)
CE QU’EN DIT
VINCENT :
Sur piquet bois : avec un crampillon.
Ultra rapide
pour l’opération
de relevage,
quelle que soit la
nature du piquet
Marque déposée et brevetée
par la Société de Construction De Champagne
Sur piquet métallique percé : avec un
boulon.
Sur piquet métallique non percé :
avec une vis autoperceuse.
Dimension
Réf.
Poids/1000pcs
Cond.
Kit Tsar piquet bois
avec crampillons
450
505-042
52
100 pces
Kit Tsar piquet
métallique percé
avec boulons
450
506-042
52
100 pces
Kit Tsar piquet métallique
non percé avec
vis autoperceuses
450
507-042
50
100 pces
Tsar universel seul
450
500-042
35
100 pces
Prix
Autres dimensions : nous consulter.
Tél. : 03 24 33 70 70 - Fax : 03 24 32 84 93
18
FILS FIXES
BREVETÉ
Crampillon pour piquet bois
En acier galvanisé, le crampillon possède une surface de frappe plate qui
facilite sa mise en œuvre. Il permet de verrouiller les fils en position fixe.
Il est équipé de harpons orientés dans les deux sens, opposant une grande
résistance à l’arrachement.
Désignation
Réf.
Poids
Cond.
Crampillon FENOX
3518-044
4.4
500
Prix
Lorsque l’on replie le crampillon sur le piquet, le fil est complètement verrouillé (utile pour les
clotures en élevage). Il peut s’associer à tous les diamètres de fils classiques, ainsi que pour les
fils barbelés.
Manchon à sertir
Le manchon à sertir FENOX est le moyen le plus économique pour réparer
et raccorder 2 fils à vigne, par simple pincement. Le sertissage terminé, la
réparation est très solide. Permet de réaliser des épissures.
Désignation
Manchon à sertir
Pour fil Ø
Réf.
Poids
Cond.
5
100
1.6 à 2.5 mm 100-042
Prix
MISE EN ŒUVRE
manchon
verrouillé
1
Insérer les fils dans le manchon.
3
2
Recourber chaque extrémité.
Sertir en 3 écrasements à l’aide
de la pince multifonction.
4
Couper les deux extrémités avec la
pince multifonction.
Pince multi-fonction
La pince multifonction est indispensable pour sertir le manchon FENOX.
Coupante, elle est d’une grande puissance pour sectionner les fils métalliques.
Longueur hors-tout
Réf.
Poids
Cond.
310
130-042
1.2
1
Prix
Guide fil universel
En acier galvanisé. Permet de verrouiller un fil sur piquet métallique ou
bois.
Désignation
Réf.
Poids
Cond.
Guide fil universel
3-042
5
100
Prix
La fixation du guide peut se faire par boulon ou vis autoperceuse 4,8 x 16 (réf. : 48016-051)
19
MAINTIEN ET PROTECTION
LES TUTEURS
BREVETÉ
Tuteur et plantoir
Gain de temps et positionnement régulier des tuteurs grâce au plantoir.
Les tuteurs, une fois plantés, sont tous de la même hauteur.
Désignation
Réf.
Poids/1000 pcs
Cond.
Prix
Tuteur tube vert
10850-044
25
100
Tuteur tube rouge
10851-044
25
100
Tuteur tube jaune
10852-044
25
100
Plantoir
11850-044
80
unitaire
Longueur du tuteur : 850 mn.
MISE EN ŒUVRE
tuteur
1
Enfiler le tuteur FENOX, sur le
plantoir
3
2
Enfoncer le tout dans le sol
Venir en butée sur le sol
4
Dégager le plantoir
Tuteurs métalliques
• Tuteur lisse en acier galvanisé
• Tuteur spirale pour faire monter et retenir la plante.
U
NOUVEA
Les tuteurs sont équipés d’une baillonette pour faciliter la mise en œuvre
(avec le pied) et obtenir une égalisation des hauteurs.
Désignation
Dim.
Réf.
Poids/ Cond.
1000pcs
Tuteur lisse galva
500 x 200
10000-044
54
50
Tuteur lisse galva
1000 x 200
10001-044
118
50
Tuteur spirale galva
500 x 250
10002-044
130
50
Tuteur spirale galva
800 x 250
10003-044
207
50
Prix
Note : possibilité de réaliser d’autres longueurs et formes.
Tuteurs “anneau”
(de maintien de plante)
U
NOUVEA
Sert à maintenir la plante sans la blesser.
Matière
Dim.
Réf.
Poids/ Cond.
1000pcs
galva Ø 6
80 x 600
10005-044
148
50
inox Ø 3
50 x 600
10006-044
42
50
inox Ø 3
100 x 600
10007-044
81
50
Prix
Tél. : 03 24 33 70 70 - Fax : 03 24 32 84 93
20
LE LIEN
Lien réutilisable FENOX
CE QU’EN DIT
VINCENT :
maintien
le sarment sans
le blesser
En acier inox 18/10, le lien réutisable Fenox s’adapte à toutes les dimensions de sarment jusqu’à plus de 25 mm de diamètre. Son élasticité permet
la fixation des sarments sans les blesser. Sa mise en place ne nécessite
aucun outillage.
Désignation
Réf.
Poids
Cond.
Lien inox
30165-044
3,7
250
MISE EN ŒUVRE
1
Placer la partie
triangulaire
au-dessus du
fil.
21
Prix
2
Insérer le fil
dans la partie
triangulaire
en respectant
le sens
du dessin.
3
Donner un demitour au lien Fenox.
4
Bloquer le sarment entre le lien et le fil.
Placer l’extrémité ronde du lien derrière
le fil en passant par le dessous.
5
Le lien Fenox indécrochable maintient
parfaitement le sarment (ou éventuellement un tuteur).
GAMME DECOUVE RTE
LA PETITE BOUTIQUE FENOX
Pour viticulture et jardinage
La petite boutique FENOX est un concept innovant de
présentation de toute la gamme des accessoires Fenox en
petits conditionnements. Idéal pour libre service.
Dimension
U
NOUVEA
Pointe barrette
Chaînette + poignée – 310 mm
Coulisse carrée – Int. 43 mm
Coulisse ronde – Int. 43 mm
Coulisse ronde – Int. 85 mm
Crampillon piquet bois
Barrette de 80 mm + boulons
Manchon à sertir
Pince multifonction
Lien Inox
Attache bois biodégradable
Attache alu ronde
Attache alu rectangulaire
Tendeur galva N° 3
Tendeur galva N° 2
Tendeur galva N° 1
Tendeur plastifié blanc N°1
Tendeur plastifié vert N° 1
Kit d’enfoncement amarre
Amarre galvachaud 500 mm
Ceinture kit confort attache bois
Ceinture kit confort pointe barrette
Présentoir complet équipé
Cond.
50
4
2
2
2
50
20
10
1
50
50
50
50
5
10
10
10
10
1
10
1
1
1
Référence
Prix
4010.144
310.144
2043.144
140405.144
150855.144
3518.144
20088.144
100.144
130.042
30165.144
2515.144
2520.144
2014.144
30.144
20.144
10.144
12.144
13.144
5.144
510.144
1.042
2.042
50000.042
Tél. : 03 24 33 70 70 - Fax : 03 24 32 84 93
22
AUTRES ACCESSOIRES
Tirefonds à visser
Tirefonds TH galvanisés à chaud.
Dimension
Référence
Poids/1000pcs
6 x 50
6 x 60
6 x 80
8 x 50
8 x 60
8 x 70
8 x 80
8 x 100
8 x 120
6050-021
6060-021
6080-021
8050-021
8060-021
8070-021
8080-021
80100-021
80120-021
11
12
14
19
18,5
22
24
32
40
Prix
Tirefonds à bourrer
Tirefonds TH à bourrer galvanisés à chaud.
Dimension
Référence
Poids/1000pcs
6 x 60
6 x 80
8 x 60
8 x 80
8 x 100
8 x 120
66060-019
66080-019
8060-019
8080-019
80100-019
180120-019
12
16
25
30
36
41
Prix
Douilles métalliques
Douille métallique avec clip-queue 1/4’ pour s’adapter dans les visseuses.
Tête
Référence
H8
H10
H13
4498-039
4499-039
4500-039
Prix
Etriers avec écrous
Nombreuses possibilités de formes d’étriers en acier galvanisé ou en acier
inoxydable.
U
NOUVEA
Kit Confort ceinture
Pratique, le Kit Confort ceinture Fenox permet de parcourir le vignoble en
ayant à sa disposition les quelques outils indispensables, tout en gardant
les mains libres. Et pour recevoir divers accessoires – crampillons, attaches
ou autres barrettes – la ceinture Fenox est équipée de deux grandes
poches.
Désignation
ceinture verte seule
ceinture + attaches bois
ceinture + pointes barrettes
ceinture + barrettes
23
Référence
6-042
1-042
2-042
4-042
Prix
