MagicDraw - LYCEE ET CFA JEANNE D`ARC

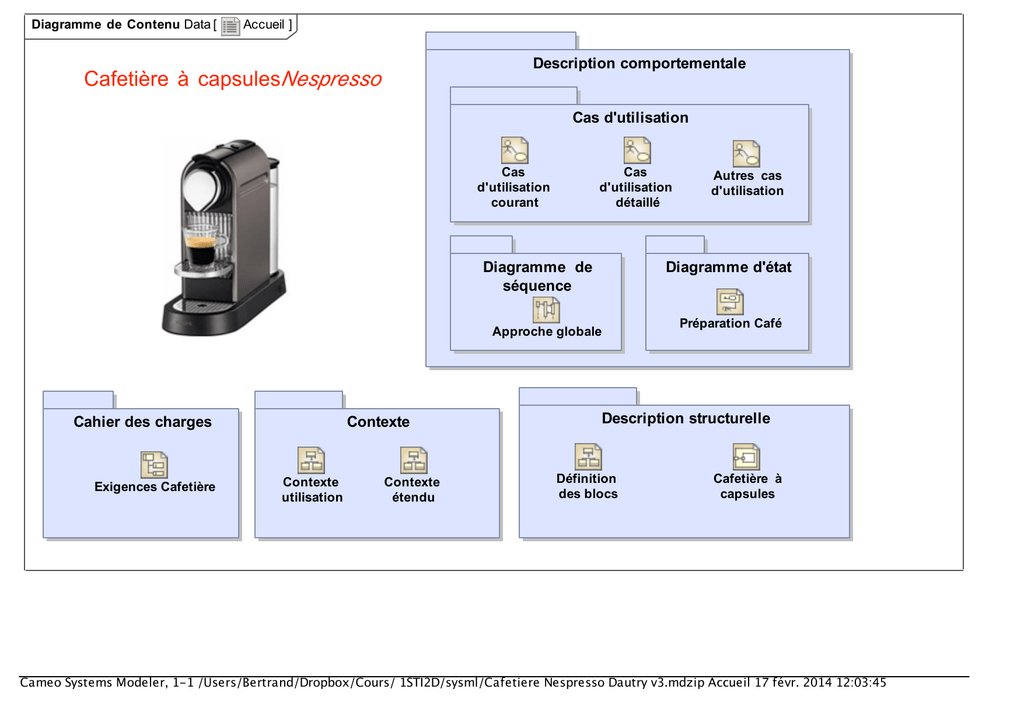

Diagramme de Contenu Data [
Accueil ]
Description comportementale
Cafetière à capsulesNespresso
Cas d'utilisation
Cas
d'utilisation
courant
Cas
d'utilisation
détaillé
Diagramme de
séquence
Diagramme d'état
Approche globale
Cahier des charges
Exigences Cafetière
Contexte
Contexte
utilisation
Contexte
étendu
Autres cas
d'utilisation
Préparation Café
Description structurelle
Définition
des blocs
Cafetière à
capsules
Cameo Systems Modeler, 1-1 /Users/Bertrand/Dropbox/Cours/ 1STI2D/sysml/Cafetiere Nespresso Dautry v3.mdzip Accueil 17 févr. 2014 12:03:45
uc [Paquet] Cas d'utilisation [ Cas d'utilisation courant ]
Cafetière à capsules
Faire un café
Utilisateur
«extend»
Allonger ou raccourcir
manuellement le café
Cameo Systems Modeler, 1-1 /Users/Bertrand/Dropbox/Cours/ 1STI2D/sysml/Cafetiere Nespresso Dautry v3.mdzip Cas d'utilisation courant 17 févr. 2014 12:03:45
uc [Paquet] Cas d'utilisation [ Cas d'utilisation détaillé ]
«Problem»
Diagramme présenté à titre indicatif, "hors norme" du point de vue de la définition du cas d'utilisation en sysML :
actions réalisées par le système en vue d'un service à rendre à l'utilisateur
Cafetière à capsules
Eau
alimenter le réservoir d'eau
si besoin...
«include»
Chauffer l'eau
Choisir et placer
une capsule + une
tasse
le service rendu est toujours le
même, mais ici il est relié à
l'utilisateur par ses interactions
avec la machine
«include»
Utilisateur
«include»
«include»
Faire un café
Demander un café
long ou court
«include»
Récupérer le café
«include»
Doser et mettre sous
pression la quantité d'eau
requise
«extend»
Allonger ou raccourcir
manuellement le café
Réseau
d'électricité
Cameo Systems Modeler, 1-1 /Users/Bertrand/Dropbox/Cours/ 1STI2D/sysml/Cafetiere Nespresso Dautry v3.mdzip Cas d'utilisation détaillé 17 févr. 2014 12:03:45
uc [Paquet] Cas d'utilisation [ Autres cas d'utilisation ]
Cafetière à capsules
Régler le volume du café long ou court
Utilisateur
Effectuer un rinçage de la machine
Effectuer les opérations de détartrage
Cameo Systems Modeler, 1-1 /Users/Bertrand/Dropbox/Cours/ 1STI2D/sysml/Cafetiere Nespresso Dautry v3.mdzip Autres cas d'utilisation 17 févr. 2014 12:03:45
sd [Interaction] Approche globale [ Approche globale ]
: Utilisateur
l'utilisateur a déjà
rempli le réservoir
d'eau
«system»
: Cafetière à capsules
vue dans son
ensemble
1: l'utilisateur met la cafetière sous tension (bouton M/A)
2: clignotement des BP 'Expresso' et 'Lungo'
3: mise en température du corps de chauffe
4: Cafetière prête (allumage fixe des BP 'Expresso' et' Lungo')
5: appui sur le BP 'Expresso' ou 'Lungo'
6: clignotement du BP sélectionné
7: activation de la pompe
8: Café prêt (allumage fixe des BP 'Expresso' et' Lungo')
9: l'utilisateur met la cafetière hors tension (bouton M/A)
Cameo Systems Modeler, 1-1 /Users/Bertrand/Dropbox/Cours/ 1STI2D/sysml/Cafetiere Nespresso Dautry v3.mdzip Approche globale 17 févr. 2014 12:03:45
stm [Machine à Etat] Préparation Café [ Préparation Café ]
Préchauffage
do /Chauffer;
Mesurer Temp;
Cafetière prête
do /Maintenir Temp;
[Appui sur BP Expresso ou Lungo]
Préparation café en
cours
do /Chauffer;
Pomper eau;
Mesurer débit;
Calculer volume;
Cameo Systems Modeler, 1-1 /Users/Bertrand/Dropbox/Cours/ 1STI2D/sysml/Cafetiere Nespresso Dautry v3.mdzip Préparation Café 17 févr. 2014 12:03:45
req [Paquet] Cahier des charges [ Exigences Cafetière ]
«requirement»
Technique
Id = "1.1"
Text = "La capsule doit être
traversée par la quantité
d'eau chaude sous
pression, nécessaire à une
tasse de café"
«requirement»
Marketing
Id = "1.4"
Text = "La cafetière doit être
attractive et se différencier
des modèles déjà existants
sur le marché"
«requirement»
Faire du café à partir de
capsules propriétaires
Id = "1"
Text = "La cafetière doit
permettre de faire un
café de type 'expresso' à
partir des capsules
Nespresso."
«performanceRequirement»
Performance
Id = "1.2"
Text = "La préparation doit
être rapide et nécessiter le
moins de manipulations
possible"
«refine»
«performanceRequirement»
Diversité des cafés
«functionalRequirement»
Environnement
Id = "1.5"
Text = "Proposer des
cafés longs et des cafés
courts et permettre le
réglage de leur volume"
Id = "1.3"
Text = "La cafetière devra
s'adapter aux sources
d'alimentaion communes de
l'habitat résidentiel"
«rationale»
On s'est limité à l'expression du
besoin du point de vue "client".
Les exigences techniques
peuvent être développées du
point de vue "métier" dans un
sous-diagramme (comme pour
les exigences Marketing)
«usabilityRequirement»
Taille de tasses
Id = "1.2.1"
Text = "S'adapter à diverses
hauteurs de tasses"
«extendedRequirement»
Hauteur maxi
«refine»
«requirement»
Evacuation de la capsule
usagée
«requirement»
Manipulation simple
Id = "1.2.2"
Text = "Réduire les
manipulations au remplissage
du réservoir et à la mise en
place de la capsule de café"
Id = "1.2.2.1"
Text = "La capsule usagée
doit être évacuée
automatiquement avant la
mise en place d'une
nouvelle capsule"
Une utilsation à vide suffit
à nettoyer la machine ;
l''utilisation des capsules
dispense de tout nettoyage
de marc de café.
«extendedRequirement»
Contenance réservoir
«performanceRequirement»
Rapidité
Id = "1.2.3"
Text = "Il faut pouvoir
préparer en un temps court
un nombre de tasses
compatible avec un
environnement familial ou
domestique"
Id = "2"
Text = ""
«refine»
Id = "1.2.3.1"
Text = ""
«refine»
«extendedRequirement»
Durée de préparation
Id = "1.2.3.2"
Text = ""
«extendedRequirement»
Eau
Id = "1.3.1"
Text = "La cafetière ne doit
pas nécessiter de
raccordement au réseau
d'eau"
«extendedRequirement»
Electricité
«extendedRequirement»
Sécurité électrique
Id = "1.3.2"
Text = "S'adapter aux
puissances disponibles
dans la plupart des habitats
(230V, 2000W maxi) "
Id = "1.3.3"
Text = "La cafetière doit être
munie d'un dispositif de
mise à la terre"
Cameo Systems Modeler, 1-1 /Users/Bertrand/Dropbox/Cours/ 1STI2D/sysml/Cafetiere Nespresso Dautry v3.mdzip Exigences Cafetière 17 févr. 2014 12:03:45
bdd [Paquet] Contexte [ Contexte utilisation ]
«domain»
Cuisine
Capsule
de café
«system»
Cafetière à capsules
Eau
Utilisateur
«external»
Tasse
Réseau
d'électricité
Cameo Systems Modeler, 1-1 /Users/Bertrand/Dropbox/Cours/ 1STI2D/sysml/Cafetiere Nespresso Dautry v3.mdzip Contexte utilisation 17 févr. 2014 12:03:45
bdd [Paquet] Contexte [ Contexte étendu ]
«domain»
Cuisine
«system»
Cafetière à capsules
Capsule
de café
parts
Utilisateur
: Unité de brassage
: Réceptacle capsules usagées
: Réceptacle capsules usagées
: Chaudière
: Dosage
: Gestion
: Carte électronique
: Débitmètre
: Pompe
: Réservoir
: Chaudière
: Interface de commande
Eau
«external»
Tasse
«external»
Environnement
Récupération des
capsules usagées
Réseau
d'électricité
Cameo Systems Modeler, 1-1 /Users/Bertrand/Dropbox/Cours/ 1STI2D/sysml/Cafetiere Nespresso Dautry v3.mdzip Contexte étendu 17 févr. 2014 12:03:45
bdd [Paquet] Description structurelle [ Définition des blocs ]
«block»
Interface de
commande
«system»
Cafetière à capsules
«block»
Unité de
brassage
«subsystem»
Gestion
«block»
Réceptacle
capsules
usagées
«block»
Carte électronique
«subsystem»
Dosage
«block»
Réservoir
«block»
Pompe
«subsystem»
Chaudière
«block»
Débitmètre
«block»
Corps de
chauffe
«block»
Résistance
chauffante
«block»
Capteur
Température
Cameo Systems Modeler, 1-1 /Users/Bertrand/Dropbox/Cours/ 1STI2D/sysml/Cafetiere Nespresso Dautry v3.mdzip Définition des blocs 17 févr. 2014 12:03:45
ibd [System] Cafetière à capsules [ Cafetière à capsules ]
Trappe Introduction
capsule
Capsule neuve
: Réservoir
: Chaudière
: Corps de chauffe
: Débitmètre
: Pompe
Eau
froide
Eau
chaude
Eau
froide
Sortie Info
Débit
Café
: Unité de brassage
Alimentation
Pompe
Surface de contact
: Résistance
chauffante
Alimentation
résistance
chauffante
Alimentation
Chauffage
: Capteur
Température
Café
préparé
Capsule
usagée
: Réceptacle
capsules
usagées
Electrodes
Connexion
Thermistance
Cde
Pompage
Ordre Lungo
ou Expresso
Information
utilisateur
: Interface de
commande
Commandes
utilisateur
: Carte électronique
Gestion
voyants
Alimentation
Electrique
Prise
secteur
Energie
électrique
Cameo Systems Modeler, 1-1 /Users/Bertrand/Dropbox/Cours/ 1STI2D/sysml/Cafetiere Nespresso Dautry v3.mdzip Cafetière à capsules 17 févr. 2014 12:03:45
