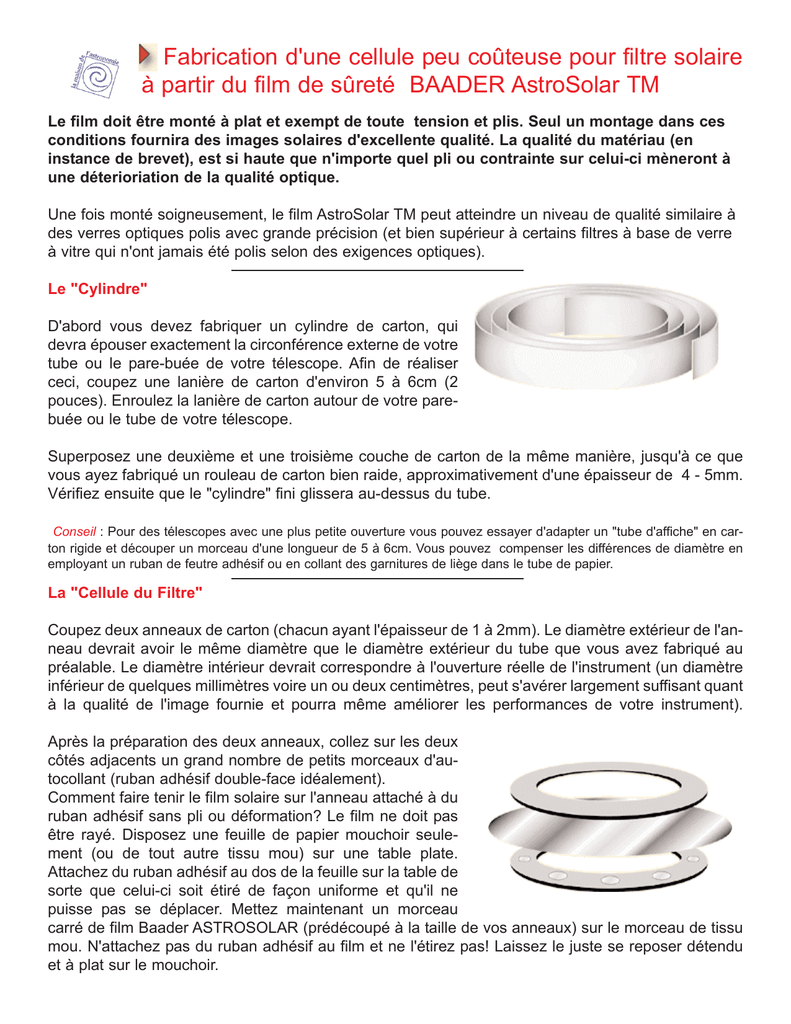

Fabrication d'une cellule peu coûteuse pour filtre solaire
à partir du film de sûreté BAADER AstroSolar TM
Le film doit être monté à plat et exempt de toute tension et plis. Seul un montage dans ces
conditions fournira des images solaires d'excellente qualité. La qualité du matériau (en
instance de brevet), est si haute que n'importe quel pli ou contrainte sur celui-ci mèneront à
une déterioriation de la qualité optique.
Une fois monté soigneusement, le film AstroSolar TM peut atteindre un niveau de qualité similaire à
des verres optiques polis avec grande précision (et bien supérieur à certains filtres à base de verre
à vitre qui n'ont jamais été polis selon des exigences optiques).
Le "Cylindre"
D'abord vous devez fabriquer un cylindre de carton, qui
devra épouser exactement la circonférence externe de votre
tube ou le pare-buée de votre télescope. Afin de réaliser
ceci, coupez une lanière de carton d'environ 5 à 6cm (2
pouces). Enroulez la lanière de carton autour de votre parebuée ou le tube de votre télescope.
Superposez une deuxième et une troisième couche de carton de la même manière, jusqu'à ce que
vous ayez fabriqué un rouleau de carton bien raide, approximativement d'une épaisseur de 4 - 5mm.
Vérifiez ensuite que le "cylindre" fini glissera au-dessus du tube.
Conseil : Pour des télescopes avec une plus petite ouverture vous pouvez essayer d'adapter un "tube d'affiche" en carton rigide et découper un morceau d'une longueur de 5 à 6cm. Vous pouvez compenser les différences de diamètre en
employant un ruban de feutre adhésif ou en collant des garnitures de liège dans le tube de papier.
La "Cellule du Filtre"
Coupez deux anneaux de carton (chacun ayant l'épaisseur de 1 à 2mm). Le diamètre extérieur de l'anneau devrait avoir le même diamètre que le diamètre extérieur du tube que vous avez fabriqué au
préalable. Le diamètre intérieur devrait correspondre à l'ouverture réelle de l'instrument (un diamètre
inférieur de quelques millimètres voire un ou deux centimètres, peut s'avérer largement suffisant quant
à la qualité de l'image fournie et pourra même améliorer les performances de votre instrument).
Après la préparation des deux anneaux, collez sur les deux
côtés adjacents un grand nombre de petits morceaux d'autocollant (ruban adhésif double-face idéalement).
Comment faire tenir le film solaire sur l'anneau attaché à du
ruban adhésif sans pli ou déformation? Le film ne doit pas
être rayé. Disposez une feuille de papier mouchoir seulement (ou de tout autre tissu mou) sur une table plate.
Attachez du ruban adhésif au dos de la feuille sur la table de
sorte que celui-ci soit étiré de façon uniforme et qu'il ne
puisse pas se déplacer. Mettez maintenant un morceau
carré de film Baader ASTROSOLAR (prédécoupé à la taille de vos anneaux) sur le morceau de tissu
mou. N'attachez pas du ruban adhésif au film et ne l'étirez pas! Laissez le juste se reposer détendu
et à plat sur le mouchoir.
Maintenant, prenez le premier anneau de carton et abaissez
le directement sur le film jusqu'à ce que chaque morceau de
ruban adhésif double face rentre en contact avec le film.
Tournez l'anneau avec le film ASTROLAR, déposez-le sur
votre premier anneau et découpez l'excedent du filtre tout
autour de vos anneaux. Votre film AstroSolar TM devrait être
maintenant monté solidement. Collez enfin ce "support de filtre" sur le "cylindre" préfabriqué.
Voilà ! Votre filtre est prêt.
Si vous avez un télescope de grand diamètre, n'essayez
pas d'obtenir un filtre aussi grand que l'ouverture de votre
instrument.
La turbulence compromettra la qualité de l'image. Il vaut
mieux fabriquer un support excentré pour observer le soleil
avec un filtre de plus petit diamètre que votre télescope
(voir dessin).
En réduisant l'ouverture, vous augmenterez ainsi la qualité
de votre image solaire.
Veuillez observer les mesures de sécurité suivantes avec CHAQUE observation solaire
1. Avant chaque session d'observation solaire, vérifiez le filtre. Assurez-vous que votre montage
tient bien et qu'il n'y a aucune fissure ou perforation sur le filtre. Afin d'évitez au filtre de tomber,
attachez celui-ci avec du ruban adhésif sur votre tube optique.
2. Si vous employez une paire de jumelles, protégez les deux objectifs avec un filtre. Assurez-vous
en outre, que le chercheur de votre télescope est correctement couvert avec ses bouchons.
3. Le filtre Astrosolar est quand même bien résistant, par contre, assurez-vous qu'aucun objet pointu
ne vienne percuter la surface du filtre.
4. Soulignez l'importance des précautions à prendre lors de l'observation du Soleil à vos convives et
notamment aux plus jeunes. L'observation du Soleil est une observation sérieuse, un seul petit incident peu avoir de graves conséquences.
Note : La Maison de l'Astronomie P.L. inc et ses employés se dégagent de toute responsabilité quant à l'utilisation du filtre Astrosolar
de Baader.
