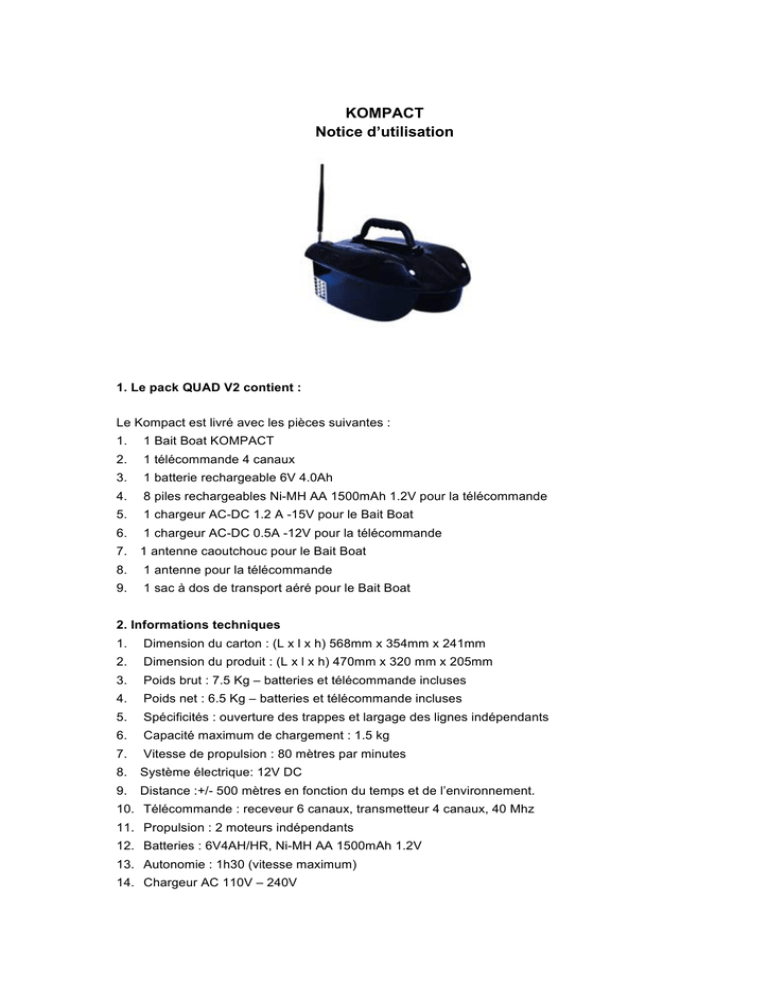

KOMPACT
Notice d’utilisation
1. Le pack QUAD V2 contient :
Le Kompact est livré avec les pièces suivantes :
1.
1 Bait Boat KOMPACT
2.
1 télécommande 4 canaux
3.
1 batterie rechargeable 6V 4.0Ah
4.
8 piles rechargeables Ni-MH AA 1500mAh 1.2V pour la télécommande
5.
1 chargeur AC-DC 1.2 A -15V pour le Bait Boat
6.
1 chargeur AC-DC 0.5A -12V pour la télécommande
7.
1 antenne caoutchouc pour le Bait Boat
8.
1 antenne pour la télécommande
9.
1 sac à dos de transport aéré pour le Bait Boat
2. Informations techniques
1.
Dimension du carton : (L x l x h) 568mm x 354mm x 241mm
2.
Dimension du produit : (L x l x h) 470mm x 320 mm x 205mm
3.
Poids brut : 7.5 Kg – batteries et télécommande incluses
4.
Poids net : 6.5 Kg – batteries et télécommande incluses
5.
Spécificités : ouverture des trappes et largage des lignes indépendants
6.
Capacité maximum de chargement : 1.5 kg
7.
Vitesse de propulsion : 80 mètres par minutes
8.
Système électrique: 12V DC
9.
Distance :+/- 500 mètres en fonction du temps et de l’environnement.
10. Télécommande : receveur 6 canaux, transmetteur 4 canaux, 40 Mhz
11. Propulsion : 2 moteurs indépendants
12. Batteries : 6V4AH/HR, Ni-MH AA 1500mAh 1.2V
13. Autonomie : 1h30 (vitesse maximum)
14. Chargeur AC 110V – 240V
3. Utilisation
1. Connecter l’antenne du bateau et l’antenne de la télécommande. L’antenne du bateau est
recouverte de caoutchouc et l’antenne télescopique de la télécommande est en métal.
2. Placer les accus à l’arrière de la télécommande et refermer le compartiment. Allumer la
télécommande et repérer les différentes opérations. Les différentes actions possibles avec la
télécommande sont détaillées sur le schéma ci-dessous :
A.
Balance des moteurs : permet d’ajuster la vitesse des deux moteurs de manière à
maintenir la direction rectiligne.
Il est possible que votre bateau n’aille pas totalement droit, en raison du vent, du
mouvement de l’eau ou de la répartition de la charge. Le réglage moteur (trim) situé en
haut à gauche de votre télécommande permettra de corriger ce problème. Il est
nécessaire de faire ce réglage avant d’avancer à pleine puissance.
- Tournez le bouton vers la gauche, le bateau ira plus à gauche.
- Tournez le bouton vers la droite, le bateau ira plus à droite.
B.
Indicateur d’allumage des lumières. Le bateau peut être utilisé lorsque l’indicateur
est rouge. A faible puissance l’indicateur clignote en rouge et émet une alarme. Il
est alors important de faire revenir le bateau dès que l’indicateur se met à clignoter.
C/F.
Ajustement de l’ouverture des trappes et du largage des lignes.
D. Réglage de la vitesse du bateau. Tourner la molette vers le haut permet
d’augmenter la vitesse, tourner la molette permet de ralentir le bateau.
E/H Joystick télécommande
La partie gauche de la télécommande contrôle l’ouverture des trappes et le
largage des lignes :
- Pour ouvrir la trappe : poussez le Joystick gauche à gauche
- Pour lâcher la ligne: poussez le Joystick gauche en haut ou en bas.
La partie droite de la télécommande contrôle la direction du bateau.
- Pour la marche avant : poussez le Joystick droit vers l’avant.
- Pour la marche arrière : poussez le Joystick droit vers l’arrière.
- Pour tourner à gauche : poussez le Joystick droit à gauche
- Pour tourner à droite : poussez le Joystick droit à droite.
G.
L’antenne télescopique de la télécommande est divisée en 7 sections. Déployer
l’antenne pendant l’utilisation du bateau pour obtenir une meilleure réception du
signal.
I.
Accroche, permet de passer une lanière au cou ou au poignet de manière à
faciliter les opérations.
J.
Ajustement de la vitesse des moteurs. Tourner la molette vers la droite ralenti le
moteur droit et augmente la vitesse du moteur gauche, tourner la molette vers la
gauche ralenti le moteur gauche et augmente la vitesse du moteur droit.
K. Bouton ON/OFF de la télécommande.
3/ Actionner l’interrupteur du bateau après avoir identifié les différentes fonctions. (voir
schéma ci-dessous).
A/G.
Feux de positionnement frontaux. Permet de repérer et de visualiser le bateau
lorsqu’il est au large. Lumière de couleur blanche.
B/H.
Compartiment pour les accus.
C/M.
Une lumière bleue claire indique que le bateau reçoit les informations de la
télécommande. Les lumières clignotent lorsque le signal est instable ou qu’il est
perturbé par un élément extérieur.
D.
Lumières indicatrices de la capacité de charge des batteries. (rouge à droite, verte à
gauche). La batterie est chargée au maximum lorsque les deux lumières sont
allumées. La batterie nécessite d’être chargée lorsque les lumières clignotent en
rouge. Faire revenir le bateau et charger les batteries. La charge est complète
lorsque la lumière verte s’allume.
E/P.
Protège hélice. Limite l’entrée d’algues ou autres éléments dans le système de
propulsion du bateau.
F.
Système de largage permet de stocker les bouillettes et de larguer les appâts et les
lignes à l’ endroit désiré. Tout type d’appât peut être utilisé avec ce système.
I.
Trappe pour le largage des appâts, permet de stocker les appâts et de les larguer à
l’endroit désiré. Capacité maximum de la trappe 1.5 Kilos. Tout type d’appât peut
être utilisé (maïs, blé, appâts professionnels).
J.
Vérifier avant utilisation la communication entre la télécommande et le bateau.
K.
Switch ON/OFF
L.
Prise de charge : cette prise produit du courant 12V pouvant alimenter un
eco-sondeur ou d’autres accessoires.
N.
Lumière de fonctionnement : indique fonctionnement du largage de ligne. Lumière
blanche clignotante accélérée lorsque l’action de largage est en cours.
O.
Lumière de fonctionnement : indique fonctionnement d’ouverture de trappe. Lumière
bleue clignotante accélérée lorsque l’ouverture de la trappe est en cours.
Maintenance chargeurs et batteries
Notes:
i)
Nous vous conseillons d’utiliser les chargeurs livrés avec le bateau.
ii)
Vérifiez que le bateau et la télécommande soient éteints avant la charge.
iii)
La première charge de la batterie du bateau prendra environ 8 h (pour une
charge complète).
iv)
La première charge de la télécommande prendra environ 8 h (pour une charge
complète).
v)
Vous pouvez utiliser des piles standard pour la télécommande.
Chargez les batteries de la télécommande :
A. Charge avec le chargeur fourni
1. Placez les 8 accus dans le compartiment arrière de la télécommande et refermez la
trappe.
2. Connectez le chargeur à une prise et connectez-le à votre télécommande. Une lumière
rouge s’allumera. Si la lumière sur le chargeur est verte, cela signifie que vos accus sont
totalement chargés.
B.
Charge avec le chargeur voiture (option) :
1. Placez les 8 accus dans le compartiment arrière de la télécommande et refermez la
trappe.
2. Connectez le chargeur de votre télécommande à votre prise allume-cigare. Une lumière
rouge s’allumera. Si la lumière sur le chargeur est verte, cela signifie que vos accus sont
totalement chargés.
C.
Charge avec le panneau solaire (option) :
1. Placez les 8 accus dans le compartiment arrière de la télécommande et refermez la
trappe.
2. Connectez le panneau solaire à votre télécommande.
3. Essayez d’orienter votre panneau à 90° par rapport au soleil pour une efficacité optimale.
Contrôlez qu’il ne soit pas à l’ombre.
Note : un mauvais angle réduira fortement la capacité de charge.
Chargez la batterie du bateau :
A . Charge avec le chargeur fourni:
1. Connectez la batterie au chargeur avec le connecteur fourni, puis branchez le
chargeur sur une prise. Une lumière rouge s’allumera.
2. La lumière verte du chargeur indiquera que le chargement de la batterie est terminé.
B.
Charge avec le panneau solaire (option) :
1.
Connectez la batterie au panneau solaire
2.
Essayez d’orienter votre panneau à 90° par rapport au soleil pour une efficacité
optimale. Contrôlez qu’il ne soit pas à l’ombre.
Note : un mauvais angle réduira fortement la capacité de charge.
Faire naviguer le bateau.
• Pour démarrer, allumez toujours la télécommande en premier et ensuite le bateau.
Pour éteindre, éteignez toujours le bateau en premier puis la télécommande. Ceci
vous assurera de toujours conserver le contrôle du bateau. La télécommande est le
cerveau du bateau, si les batteries deviennent faibles vous risquez de perdre son
contrôle.
• Le bateau est dirigé en utilisant le Joystick droit. Pousser trop rapidement le
Joystick droit peut endommager les composants électroniques. À pleine vitesse le
bateau à une autonomie d’environ 1h30. En réduisant la vitesse au Joystick, le
bateau continuera à aller vite, mais vous pourrez augmenter l’autonomie.
Remettre le bateau sur la berge
a. Utilisez toujours la poignée pour ne pas endommager le bateau.
b. Eteignez le bateau puis la télécommande.
Notes additionnelles:
i)
Il est très important d’éteindre le bateau avant la télécommande.
ii)
Une utilisation intempestive de la marche avant, des arrêts et de la marche
arrière consomme beaucoup d’énergie.
iii)
Toutes les parties du bateau sont étanches, de la condensation peut apparaître à
l’intérieure de la coque pendant l’utilisation. Il est recommandé de nettoyer le
bateau après chaque utilisation avec un chiffon sec. Il est important de stocker
votre bateau et sa télécommande dans un endroit sec et aéré lorsque vous ne les
utilisez pas afin de prévenir l’apparition de condensation.
iv)
Assurez-vous que toutes les batteries soient chargées avant de ranger votre
bateau pour une prochaine utilisation.
Tous les 2 mois, chargez les batteries
une nuit complète pour prolonger leur durée de vie. Les batteries du bateau et de
la télécommande doivent êtres stockées à l’extérieure du bateau.
v)
La télécommande doit toujours être protégée de l’eau.
vi)
Il est préférable de ne pas laisser le bateau exposé trop longtemps au soleil. En
effet, le bateau étant noir, il absorbe l’énergie du soleil et par conséquent il peut
chauffer et générer de la condensation à l’intérieur la nuit.
vii)
Pour tout transport, assurez-vous d’avoir enlevé la batterie du logement central
du bateau afin de ne pas causer de dommage à la coque.
Garantie
Le Quad est garanti 12 mois à partir de la date d’achat. Cette garantie couvre tous les défauts
de fabrication, de moteur, d’électricité ou d’électronique. En aucun cas cette garantie ne
couvre les batteries, les dommages dus à une mauvaise utilisation, les casses ou l’usure
normale du bateau ou de ses composants et accessoires. La garantie prend fin si une
modification ou une réparation a été effectuée sur le bateau par une personne autre qu’une
personne autorisée par le fabricant.
