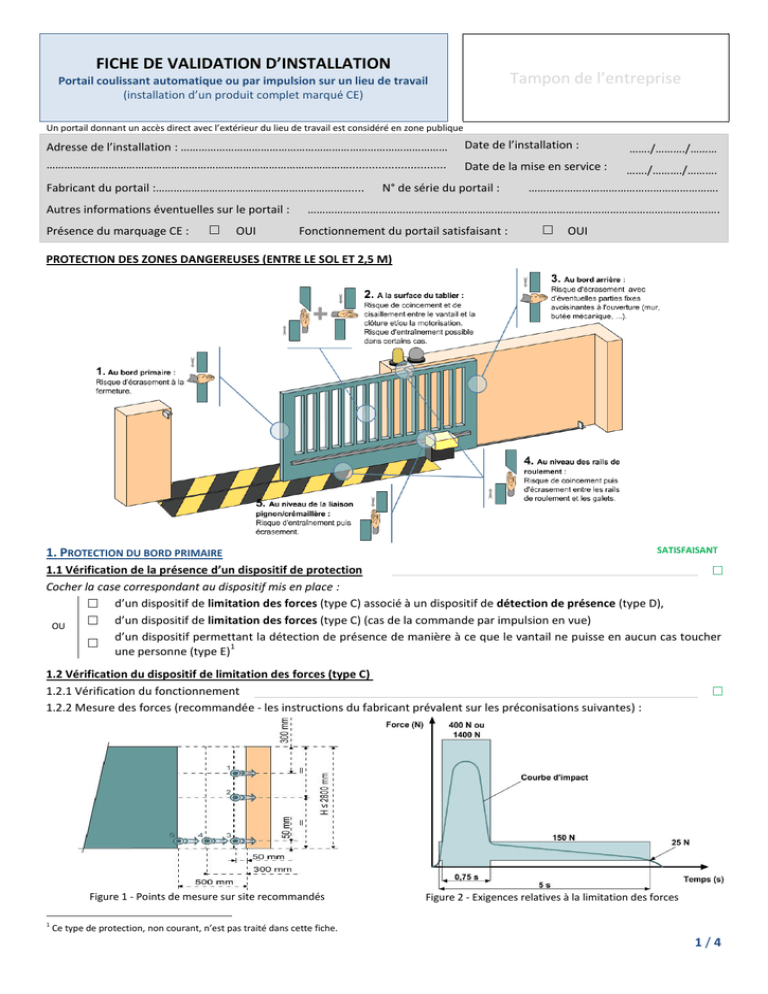

FICHE DE VALIDATION D’INSTALLATION
Tampon de l’entreprise
Portail coulissant automatique ou par impulsion sur un lieu de travail
(installation d’un produit complet marqué CE)
Un portail donnant un accès direct avec l’extérieur du lieu de travail est considéré en zone publique
Adresse de l’installation : ………………………………………………………………………………
Date de l’installation :
……./………./………
…………………………………………………………………………………………..............................
Date de la mise en service :
……./………./……….
Fabricant du portail :…………………………………………………………....
Autres informations éventuelles sur le portail :
Présence du marquage CE :

OUI
N° de série du portail :
……………………………………………………….
………………………………………………………………………………………………………………………….
Fonctionnement du portail satisfaisant :

OUI
PROTECTION DES ZONES DANGEREUSES (ENTRE LE SOL ET 2,5 M)
SATISFAISANT
1. PROTECTION DU BORD PRIMAIRE
1.1 Vérification de la présence d’un dispositif de protection

Cocher la case correspondant au dispositif mis en place :
 d’un dispositif de limitation des forces (type C) associé à un dispositif de détection de présence (type D),
 d’un dispositif de limitation des forces (type C) (cas de la commande par impulsion en vue)
OU
d’un dispositif permettant la détection de présence de manière à ce que le vantail ne puisse en aucun cas toucher

1
une personne (type E)
1.2 Vérification du dispositif de limitation des forces (type C)
1.2.1 Vérification du fonctionnement
1.2.2 Mesure des forces (recommandée - les instructions du fabricant prévalent sur les préconisations suivantes) :
Figure 1 - Points de mesure sur site recommandés
1

Figure 2 - Exigences relatives à la limitation des forces
Ce type de protection, non courant, n’est pas traité dans cette fiche.
1/4
voir
figure 1
Si données disponibles sur l’instrument de mesure (voir figure 2), indiquer les valeurs
Période dynamique
Période statique
Effort maximal (N)
Durée maximale de 0,75 s
Effort
Effort au-delà
(< 400 N, ou < 1400 N pour
(à compter du moment où
maximal (N)
de la période
une ouverture > 500 mm)
l’effort dépasse 150 N)
(< 150 N)
statique (< 25N)
Point 1
……………………………. N
Point 2
SATISFAISANT
Dans tous les cas,
limitation des forces
(valeurs et durées)
satisfaisante

……………………………. N
…………………………………. s
…………………………………. s
……………………. N
……………………. N
……………………. N
……………………. N
Point 3
……………………………. N
…………………………………. s
……………………. N
……………………. N

Point 4
……………………………. N
…………………………………. s
……………………. N
……………………. N

Point 5
……………………………. N
…………………………………. s
……………………. N
……………………. N


1.3 Vérification du dispositif de détection de présence (type D)
NB : Cette section couvre le cas de la détection de présence par photocellules. D’autres systèmes de détection peuvent
être utilisés, il convient alors de vérifier que le gabarit est bien détecté sur toute la zone dangereuse.
Le dispositif doit être à sécurité positive ou doit faire l’objet de contrôle périodique (au
maximum semestriel) comme spécifié dans la notice de maintenance du fabricant du portail.
Figure 3
- Positionnement de la détection de présence satisfaisant (voir figure 3)

- Fonctionnement de la détection de présence satisfaisant

2. PROTECTION DE LA SURFACE DU VANTAIL
- Cocher le cas considéré :
Type de clôture
Mur plein
Clôture barreaudée
Clôture grillagée
Vantail barreaudé
cas 1.1 
cas 1.2 
cas 1.3 
Vantail grillagé
cas 2.1 
cas 2.2 
cas 2.3 
Vantail plein
cas 3.1 
cas 3.2 
cas 3.3 
- Respect des prescriptions de la fiche ‘’Protection des zones de cisaillement de la surface du vantail d’un portail coulissant’’

3. PROTECTION DU BORD ARRIERE

Cocher la case correspondant au type de protection mis en place :
 Par limitation des forces par une détection de contact
 Par un système de détection de présence
OU
 Par protection mécanique (idem point 2.)
 Par des distances de sécurité respectant les prescriptions ci-contre
4. PROTECTION DES RAILS DE ROULEMENT / GALETS
4.1 En partie basse
- Espace ≤ 8 mm entre la protection des galets de roulement et les rails
- Distance entre le bas du portail et le rail (ou le sol) :


Cocher le cas correspondant :
 > 25 mm
OU
 ≤ 8 mm
- Cas d’un portail coulissant autoportant : distance entre le bas du portail et le sol > 25 mm

4.2 En partie haute
- Espace entre le haut du tablier et les galets de guidage ≤ 8 mm

5. PROTECTION DE LA LIAISON PIGNON / CREMAILLERE
- Espace entre la protection du pignon et la crémaillère ≤ 8 mm

6. RACCORDEMENTS AUX ENERGIES
Sauf alimentation en très basse tension de sécurité (≤ 50V), vérifier :
- Le raccordement à la terre
- La présence d’un dispositif différentiel (maxi 300 mA)
- La présence d’un organe de coupure à proximité



2/4
7. PROTECTION CONTRE LA SORTIE DU VANTAIL DES GUIDES
SATISFAISANT
- Présence de butées mécaniques en fin de course (ouverture et fermeture) et vérification de leur efficacité
- Vérification de l’efficacité des butées en fonctionnement manuel


8. EXIGENCES D’INSTALLATION
8.1 Protection contre le trébuchement
Cocher le cas correspondant :
 Absence de seuil ou surélévation de plus de 5 mm
OU
 Si non, marquage des parties surélevées non visibles d’elles mêmes

8.2 Manœuvre manuelle
- Présence d’une manœuvre manuelle

8.3 Obligations réglementaires (arrêté du 21 décembre 1993)
2
- Eclairage de l’aire de débattement (50 lux au sol)
- Marquage au sol de l’aire de débattement


bandes jaunes et noires, inclinées d’environ 45° et de dimensions à peu près égales entre elles
- Feu clignotant visible de l’intérieur et de l’extérieur
Si le portail est accessible au public, préavis de 2 secondes
- Présence d’un joint élastique sur le bord primaire de fermeture



9. DOCUMENTATION
9.1 A fournir à l’utilisateur
- Instructions d’utilisation
- Déclaration de conformité aux directives « produits de construction », « machines », « compatibilité électromagnétique »
et « basse tension »
- Instruction de démontage
- Instructions de maintenance et livret d’entretien
9.2 A apposer sur le portail ou à proximité
- Instructions relatives à l’aide d’urgence lors de la défaillance du portail et/ou de son équipement
- Instructions relatives à la manœuvre manuelle (art. R.4214-8 du Code du Travail)






10. MAINTENANCE (AU MINIMUM SEMESTRIELLE – ARRETE DU 21 DECEMBRE 1993)
- Informer l’utilisateur de l’obligation de souscrire un contrat d’entretien

Les points listés ci-dessus assurent la conformité du produit avec le référentiel en vigueur. L’adéquation du produit avec
l’utilisation prévue est à vérifier par l’utilisateur.
Remarque(s) éventuelle(s) :
………………………………………………………………………………………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………………………………………………………………………………………..
Fait à : …………………………………………….. le ……/……/………
Fonction et signature du représentant de l’entreprise :
2
Projection au sol du volume contenant le vantail jusqu'à une hauteur de 2,5 m augmenté de 0,2 m dans toutes les directions (dimensions conseillées par
analogie avec la réglementation applicable en habitation)
3/4
DEFINITIONS UTILES
Produit
Porte : dispositif permettant de clore une baie libre prévue pour laisser le passage des véhicules et des personnes. Une porte est
installée en façade ou à l’intérieur d’un bâtiment. (Non traitée dans le présent document)
Portail : dispositif permettant de clore une ouverture à l’extérieur d’un bâtiment. Un portail est installé en clôture.
Modes de commande :
Commande par impulsion : dispositif de commande qui nécessite uniquement une action momentanée pour initier le
mouvement. Ainsi, pour qu’une porte soit à commande par impulsion, son ouverture et sa fermeture doivent être initiées par
une action volontaire de l’utilisateur.
Commande automatique : dispositif de commande qui ne nécessite aucune commande manuelle volontaire pour initier le
mouvement. A partir du moment où l’un des mouvements de la porte (notamment la fermeture) n’est pas actionné
volontairement par l’utilisateur, la porte est dite à commande automatique.
Motorisation : moteur et tous les composants qui commandent le mouvement de la partie entraînée. Comme exemples de
composants, on peut citer les engrenages, les dispositifs de commande, les freins, les trolleys et les systèmes de protection
contre l'écrasement.
Accessible au public (circulaire DRT 95-07 du 14 avril 1995) : donnant sur une voie ouverte au public ou sur un espace ouvert au
public ou sur des locaux classés établissements recevant du public au sens de l'article R. 123-2 du code de la construction et de
l'habitation.
La fiche « Protection des zones de cisaillement de la surface du vantail d’un portail coulissant » est nécessaire pour
l’utilisation de ce document.
Cette fiche a été réalisée dans la cadre d’un groupe de travail du SNFPSA constitué de fabricants, d’installateurs et de bureaux
de contrôle.
Les fiches de validation d’installation disponibles à ce jour traitent des cas suivants :
portail coulissant automatique ou par impulsion sur un lieu de travail (installation d’un produit complet marqué CE)
portail coulissant automatique ou par impulsion hors vue en bâtiment d’habitation (collective ou individuelle) en zone
publique (installation d’un produit complet marqué CE)
portail battant automatique ou par impulsion sur un lieu de travail (installation d’un produit complet marqué CE)
portail battant automatique ou par impulsion hors vue en bâtiment d’habitation (collective ou individuelle) en zone
publique (installation d’un produit complet marqué CE)
SNFPSA
Syndicat National de la Fermeture, de la Protection Solaire et des professions Associées
10 rue du débarcadère – 75852 PARIS Cedex 17 – www.fermeture-store.org
Février 2012
4/4
FICHE DE VALIDATION D’INSTALLATION
PROTECTION DES ZONES DE CISAILLEMENT DE LA SURFACE DU VANTAIL
D’UN PORTAIL COULISSANT
Cette fiche présente des prescriptions tirées du corpus normatif de l’EN 13241-1 visant à protéger les zones de cisaillement liées à un vantail coulissant devant une partie fixe.
Sont traités dans cette fiche :

les vantaux barreaudés coulissant devant :
un mur plein (voir cas 1.1)
une clôture barreaudée (voir cas 1.2)
une clôture grillagée (voir cas 1.3)

les vantaux grillagés coulissant devant :

les vantaux pleins coulissant devant :
Les protections indiquées concernent les sens d’ouverture et de fermeture.
1. PORTAIL BARREAUDE COULISSANT
1.1 Sur un mur plein
Configuration
Protection possible
Sans changement de configuration, la protection de la zone de cisaillement doit se faire :
par système intrinsèque de limitation des forces (système de type C) et, soit une distance minimale de 25 mm entre les bords
se chevauchant soit respecter les contraintes dimensionnelles du § 5.1.1.5.3 de l’EN 12453, ou
par installation sur les deux côtés du pilier de guidage de dispositifs de détection de contact sur toute la hauteur du portail,
jusqu’à 2,5 m (voir Figure ci-contre) (système de type C), ou
- par installation d’un système de type E dont la zone de détection couvre la zone dangereuse de la porte
1/6
1.2 Sur une clôture barreaudée
Configuration
Protection possible
Sans changement de configuration, la protection de la zone de cisaillement 1 doit se faire :
par système intrinsèque de limitation des forces (système de type C) et, soit une distance
minimale de 25 mm entre les bords se chevauchant soit respecter les contraintes
dimensionnelles du § 5.1.1.5.3 de l’EN 12453, ou
par installation sur les deux côtés du pilier de guidage de dispositifs de détection de contact
sur toute la hauteur du portail, jusqu’à 2,5 m (voir Figure ci-contre) (système de type C), ou
- par installation d’un système de type E dont la zone de détection couvre la zone dangereuse
de la porte
par système intrinsèque de limitation des forces (système de type C) et soit une distance minimale de 25 mm entre les bords se
chevauchant soit respecter les contraintes dimensionnelles du § 5.1.1.5.3 de l’EN 12453, ou
par une distance de sécurité entre la clôture et le portail, variable selon l’espace entre barreaux (par exemple : 900 mm pour un
espace entre barreaux compris entre 30 mm et 100 mm (voir norme NF EN ISO 13857 : 2008, tableau 5)), ou
- par un système de type E
L’utilisation de protections mécaniques (par exemple : installation d’un grillage sur le barreaudage) revient à changer de configuration
(voir 1.3 ou 2.2 ou 2.3).
1.3 Sur une clôture grillagée
Configuration
Protection possible
par système intrinsèque de limitation des forces (système de type C) et, soit une
distance minimale de 25 mm entre les bords se chevauchant soit respecter les
contraintes dimensionnelles du § 5.1.1.5.3 de l’EN 12453, ou
par installation sur les deux côtés du pilier de guidage de dispositifs de détection de
contact sur toute la hauteur du portail, jusqu’à 2,5 m (voir Figure ci-contre) (système de
type C), ou
- par installation d’un système de type E dont la zone de détection couvre la zone dangereuse de la porte
(1)
côté intérieur, par une distance de sécurité entre le grillage et le portail, variable selon l’espace entre barreaux du portail (par
exemple : 900 mm pour un espace entre barreaux compris entre 30 mm et 100 mm (voir norme NF EN ISO 13857 : 2008, tableau
5)), et
côté extérieur avec a ≤ 20 mm et b ≥ 120 mm
(1)
Même si les efforts de poussée décrits dans la norme sont respectés, le risque de cisaillement reste important en raison de l’utilisation de grillage
(surface de contact très faible). L’utilisation d’un système intrinsèque de limitation des forces est donc difficile.
2/6
2. PORTAIL GRILLAGE COULISSANT
Configuration
Protection possible
Sans changement de configuration, la protection de la zone de cisaillement doit se faire (1):
par installation sur le bord du mur d’un dispositif de détection de contact sur toute la hauteur du portail, jusqu’à 2,5 m (voir Figure
ci-dessous), ou
par installation d’une détection de présence sur le bord du mur et couvrant toute la hauteur du portail jusqu’à 2,5 m (de manière
similaire à une barre palpeuse).
(1)
Même si les efforts de poussée décrits dans la norme sont respectés, le risque de cisaillement reste important en raison de l’utilisation de grillage
(surface de contact très faible). L’utilisation d’un système intrinsèque de limitation des forces est donc difficile à atteindre.
Configuration
Protection possible
Ce cas ne peut être traité que par un changement de configuration (par exemple, installation d’un grillage sur la clôture (voir configuration
suivante)).
Un dispositif de détection de contact embarqué sur le bord arrière du portail protège uniquement les zones de cisaillement impliquant ce
bord arrière.
De même, un dispositif de détection de contact sur le bord de la clôture ne peut protéger que la zone de cisaillement 1 à l’ouverture du
portail. Les autres zones ne sont pas protégées.
3/6
Configuration
Protection possible
Sans changement de configuration, la protection de la zone de cisaillement 1 doit se faire (1) :
par installation sur le pilier de guidage d’un dispositif de détection de contact sur toute
la hauteur du portail, jusqu’à 2,5 m (voir Figure ci-dessous), ou
par installation d’une détection de présence sur le pilier de guidage et couvrant toute la
hauteur du portail jusqu’à 2,5 m (de manière similaire à une barre palpeuse).
Si a ≤ 20 mm (clôture et portail) et b ≥ 120 mm, la zone est protégée.
Si a > 20 mm ou b < 120 mm, la protection de la zone de cisaillement 2 doit se faire (1) :
par une distance de sécurité entre le grillage et le portail et variable selon l’espace des mailles du grillage du portail (par exemple :
900 mm pour un espace des mailles compris entre 30 mm et 100 mm (voir norme NF EN ISO 13857 : 2008, tableau 5)).
(1)
Même si les efforts de poussée décrits dans la norme sont respectés, le risque de cisaillement reste important en raison de l’utilisation de grillage (surface
de contact très faible). L’utilisation d’un système intrinsèque de limitation des forces est donc difficile à atteindre.
3. PORTAIL PLEIN COULISSANT
Configuration
Protection possible
Si les différents niveaux du tablier dépassent 8 mm par rapport a la partie fixe, le risque de cisaillement doit être
pris en compte.
Aucune protection supplémentaire n’est exigée si la distance entre la partie fixe et la partie mobile est inférieure ou égale à 8 mm, la
configuration ne créant pas de zone de cisaillement.
Dans le cas où la distance est supérieure à 8 mm, les prescriptions du 1.1 doivent être respectées.
4/6
Configuration
Protection possible
Sans changement de configuration, pour la protection de la zone de cisaillement 1 :
- par un dispositif de détection de contact embarqué sur le bord arrière du portail couvrant toute la hauteur du portail jusqu’à une
hauteur de 2,5 m, ou
- par une distance de sécurité entre la clôture barreaudée et le portail, variable selon l’espace entre barreaux de la clôture (par
exemple : 900 mm pour un espace entre barreaux compris entre 30 mm et 100 mm (voir norme NF EN ISO 13857 : 2008, tableau 5))
Configuration
Protection possible
Si a ≤ 20 mm et b ≥ 120 mm, la zone est protégée
Si a > 20 mm ou b < 120 mm, sans changement de configuration, la protection de la zone de cisaillement doit se faire (1) :
par un dispositif de détection de contact embarqué sur le bord arrière du portail couvrant toute la hauteur du portail jusqu’à une
hauteur de 2,5 m.
(1)
Même si les efforts de poussée décrits dans la norme sont respectés, le risque de cisaillement reste important en raison de l’utilisation de grillage (surface
de contact très faible). L’utilisation d’un système intrinsèque de limitation des forces est donc difficile à atteindre.
Zone dangereuse du portail :
La zone dangereuse est définie comme étant la projection au sol du volume contenant le vantail du portail en toute position augmenté d’une distance de sécurité « d » dans toutes les
directions.
La distance de sécurité « d » doit dépendre de la vitesse de fermeture du portail. Elle ne doit pas être < 200 mm et, dans le cas d’un portail se fermant à une vitesse égale ou supérieure à 0,5
m/s, « d » doit être de 900 mm.
SNFPSA
Syndicat National de la Fermeture, de la Protection Solaire et des professions Associées
10 rue du débarcadère – 75852 PARIS Cedex 17 – www.fermeture-store.org
Avril 2012
5/6
ANNEXE – DISTANCES DE SECURITE ENTRE LE VANTAIL ET LA CLOTURE
NF EN ISO 13857
Sécurité des machines – Distances de sécurité empêchant les
membres supérieurs et inférieurs d’atteindre les zones
dangereuses.
Tableau 5 – Accès à travers des ouvertures régulières pour
des personnes âgées de 3 ans et plus.
6/6

FICHE DE VALIDATION D`INSTALLATION Tampon de l`entreprise

Transcription

Documents pareils

Vaste choix de coloris PVC – BOIS - ALU

portail coulissant autoportant type atlas 1

Portail Coulissant Industriel.indd

portail autoportant industriel.indd

Aide devis portail coulissant

Applicafions disponibles avec les cerfificats

Motorisation pour portail à battants khéa

LE PORTAIL LINGUISTIQUE DU CANADA

ft portail coulissant

Guide d`utilisation du portail cartographique
