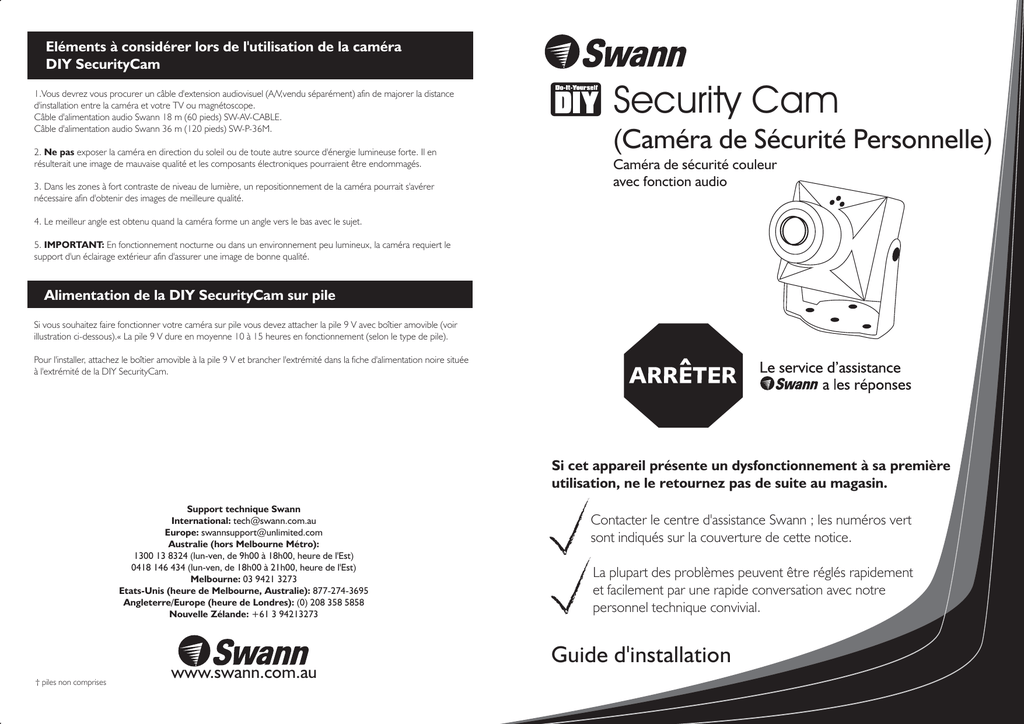

Security Cam

Eléments à considérer lors de l'utilisation de la caméra
DIY SecurityCam
1.Vous devrez vous procurer un câble d'extension audiovisuel (A/V,vendu séparément) afin de majorer la distance
d'installation entre la caméra et votre TV ou magnétoscope.
Câble d'alimentation audio Swann 18 m (60 pieds) SW-AV-CABLE.
Câble d'alimentation audio Swann 36 m (120 pieds) SW-P-36M.
2. Ne pas exposer la caméra en direction du soleil ou de toute autre source d'énergie lumineuse forte. Il en
résulterait une image de mauvaise qualité et les composants électroniques pourraient être endommagés.
3. Dans les zones à fort contraste de niveau de lumière, un repositionnement de la caméra pourrait s'avérer
nécessaire afin d'obtenir des images de meilleure qualité.
Security Cam
(Caméra de Sécurité Personnelle)
Caméra de sécurité couleur
avec fonction audio
4. Le meilleur angle est obtenu quand la caméra forme un angle vers le bas avec le sujet.
5. IMPORTANT: En fonctionnement nocturne ou dans un environnement peu lumineux, la caméra requiert le
support d'un éclairage extérieur afin d'assurer une image de bonne qualité.
Alimentation de la DIY SecurityCam sur pile
Si vous souhaitez faire fonctionner votre caméra sur pile vous devez attacher la pile 9 V avec boîtier amovible (voir
illustration ci-dessous).« La pile 9 V dure en moyenne 10 à 15 heures en fonctionnement (selon le type de pile).
Pour l'installer, attachez le boîtier amovible à la pile 9 V et brancher l'extrémité dans la fiche d'alimentation noire située
à l'extrémité de la DIY SecurityCam.
Si cet appareil présente un dysfonctionnement à sa première
utilisation, ne le retournez pas de suite au magasin.
Support technique Swann
International: [email protected]
Europe: [email protected]
Australie (hors Melbourne Métro):
1300 13 8324 (lun-ven, de 9h00 à 18h00, heure de l'Est)
0418 146 434 (lun-ven, de 18h00 à 21h00, heure de l'Est)
Melbourne: 03 9421 3273
Etats-Unis (heure de Melbourne, Australie): 877-274-3695
Angleterre/Europe (heure de Londres): (0) 208 358 5858
Nouvelle Zélande: +61 3 94213273
† piles non comprises
www.swann.com.au
Contacter le centre d'assistance Swann ; les numéros vert
sont indiqués sur la couverture de cette notice.
La plupart des problèmes peuvent être réglés rapidement
et facilement par une rapide conversation avec notre
personnel technique convivial.
Guide d'installation
Instructions d'installation
La caméra DIY SecurityCam est conçue pour être utilisée avec tous modèles de télévision,
de magnétoscope, de moniteur de sécurité ainsi qu'avec un ordinateur possédant un carte
d'acquisition vidéo. La caméra possède un microphone intégré pour le son ainsi qu'une image
visuelle et peut être utilisée en espace intérieur ou en extérieur sous abri. La caméra DIY
SecurityCam offre des utilisations variées telles que le contrôle des visiteurs à votre porte, la
surveillance de votre voiture, propriété, magasin ou entrepôt. Elle fera un parfait outil de
surveillance pour votre enfant.
Identification du contenu et des pièces
Étape 1: L'extrémité du câble de votre caméra DIY SecurityCam possède deux prises de couleur:
•Jaune (Vidéo RCA)
•Blanche (Audio RCA)
•Noire
Étape 2: Connectez la prise jaune RCA à l'entrée vidéo "Video in" (3) (située habituellement à l'arrière de votre
TV ou de votre magnétoscope).
Étape 3: Connectez la prise blanche RCA (1) à l'entrée vidéo "Video in" (4) (située habituellement à l'arrière de
votre TV ou de votre magnétoscope).
1. Caméra de Sécurité DIY munie d'un câble de 5 mètres/15 pouces*
2. Alimentation: Adaptateur 9 V D.C. 300 mA (la prise diffère en fonction du pays)
3. Pile amovible de 9 V
4 Objectif grand angle
Étape 4: Connectez la prise noire (5) de l'extrémité du câble de la caméra DIY SecurityCam à la fiche de noire de
l'adaptateur (6).
3
1
Connexion de la caméra DIY Security Cam sur votre
TV ou votre magnétoscope
Étape 5: Connectez l'adaptateur (6) à la prise d'alimentation murale.
2
Étape 6: Si vous possédez une TV avec fonction audiovisuelle A/V et prise RCA, il vous faudra changer le canal de
votre TV sur AV. Pour connecter la caméra DIY SecurityCam à votre magnétoscope, il vous faudra mettre le
magnétoscope sur position de sélection d'entrée A/V et sélectionner le canal que vous utilisez normalement pour
visualiser ou enregistrer un film sur votre magnétoscope.
Remarque: Veuillez lire les instructions d'utilisation de votre magnétoscope ou de votre TV pour plus de
détails sur l'utilisation des fiches d'entrée A/V.
4
Étape 7: Si l'image n'est pas de bonne qualité, vous devez effectuer une mise au point en dévissant la vis de blocage
située sous l'objectif et en faisant tourner l'objectif dans le sens horaire ou dans l'autre sens pour obtenir un
bonne qualité d'image. Quand la mise au point est obtenue, serrez l'écrou à l'aide des doigts afin de bloquer l'objectif.
Connexion de la caméra DIY SecurityCam sur la
TV ou le magnétoscope
La caméra DIY SecurityCam est conçue afin de transmettre des images N/B et du son de haute qualité à votre
télévision et fonctionne sur alimentation secteur.
Pour vous aider à régler votre caméra DIY SecurityCam, nous avons résumé les différentes étapes et numéroté
chaque composant à utiliser dans le schéma ci-dessous.
DIY SECURITYCAM
Magnétoscope, TV ou Moniteur
Étape 8: Si vous voulez équiper votre caméra d'un objectif grand angle, dévissez la vis de blocage située sous
l'objectif et retirez l'objectif standard. Lorsque que vous avez retiré l'objectif standard, visser soigneusement
l'objectif grand angle dans l'emplacement et réglez la mise au point. Quand la mise au point est obtenue, serrez
l'écrou à l'aide des doigts afin de bloquer l'ojectif. Suivez la procédure inverse pour remettre l'objectif standard.
Installation de la caméra au mur ou au plafond
1.
Une fois trouvé l'emplacement idéal pour la caméra, coupez l'alimentation. Débranchez ensuite la prise
secteur de la caméra
2.
Lors de la fixation de la caméra DIY SecurityCam au mur ou au plafond, assurez de positionner la caméra (s'il
le faut, pivotez le support vers l'arrière) de manière à ce que les petits orifices (microphone) soient face à la
partie supérieure et à empêcher que vos images ne s'affichent à l'envers .
3.
Effectuez le montage du support à l'emplacement choisi en faisant des repères au niveau des trous à l'aide d'un
outil approprié (crayon, foret…). Alignez le support de la caméra avec les trous percés et vissez dans la
position correcte à l'aide des vis fournies. En sécurisant le support à une surface de bois, il n'est pas nécessaire
de faire des trous ou d'utiliser des outils afin d'effectuer des repères.
4.
Tirez le câble de la caméra jusqu'à la TV/magnétoscope. Chaque trou percé doit avoir un diamètre d'au moins
14 mm afin de permettre le passage des connecteurs
5.
Reconnectez le câble électrique à la caméra et mettre la caméra sur position marche.
6
ADAPTATEUR
ALIMENTATION
BLANC
OUT
IN
ENTREE VIDEO 3
2
VIDEO AUDIO
5 NOIR
VIDEO AUDIO
4
1
JAUNE
ENTREE AUDIO
* Un câble d'extension audiovisuel (A/V, vendu séparément) est nécessaire afin d'augmenter la distance de fonctionnement avec
votre TV ou magnétoscope (vendu séparément), disponible dans la plupart des magasins d'électroménager.
