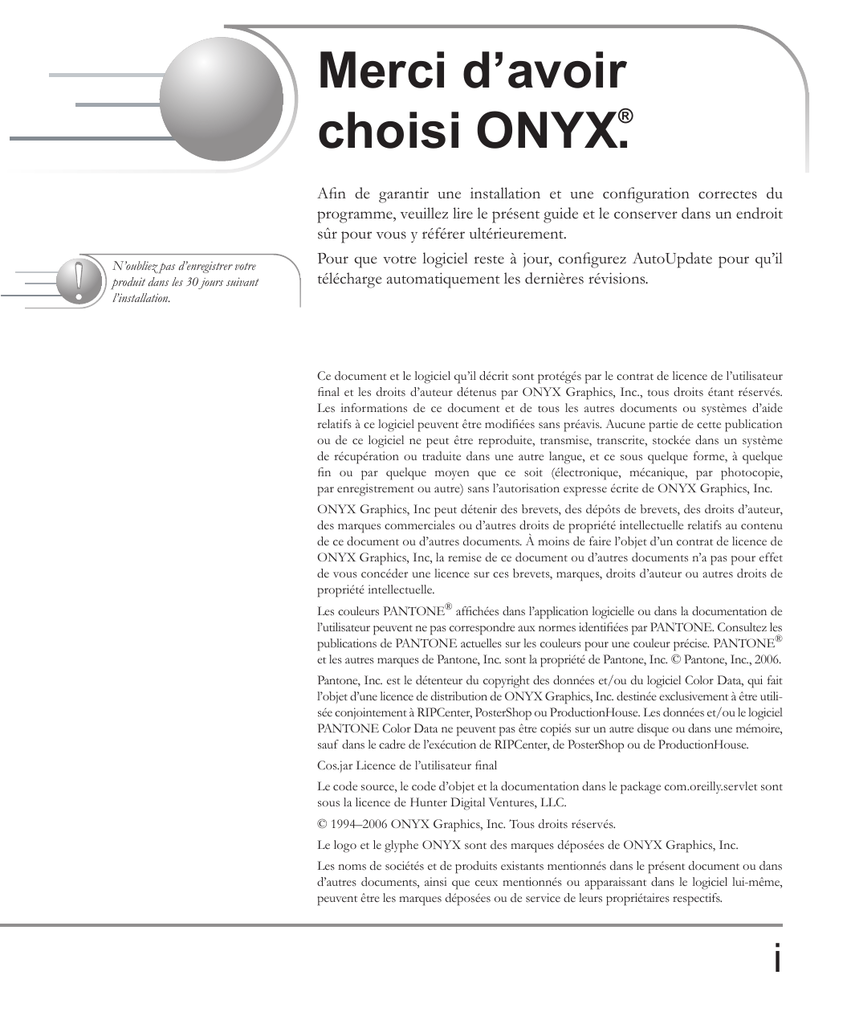

Merci d’avoir
choisi ONYX.
®
N’oubliez pas d’enregistrer votre
produit dans les 30 jours suivant
l’installation.
Afin de garantir une installation et une configuration correctes du
programme, veuillez lire le présent guide et le conserver dans un endroit
sûr pour vous y référer ultérieurement.
Pour que votre logiciel reste à jour, configurez AutoUpdate pour qu’il
télécharge automatiquement les dernières révisions.
Ce document et le logiciel qu’il décrit sont protégés par le contrat de licence de l’utilisateur
final et les droits d’auteur détenus par ONYX Graphics, Inc., tous droits étant réservés.
Les informations de ce document et de tous les autres documents ou systèmes d’aide
relatifs à ce logiciel peuvent être modifiées sans préavis. Aucune partie de cette publication
ou de ce logiciel ne peut être reproduite, transmise, transcrite, stockée dans un système
de récupération ou traduite dans une autre langue, et ce sous quelque forme, à quelque
fin ou par quelque moyen que ce soit (électronique, mécanique, par photocopie,
par enregistrement ou autre) sans l’autorisation expresse écrite de ONYX Graphics, Inc.
ONYX Graphics, Inc peut détenir des brevets, des dépôts de brevets, des droits d’auteur,
des marques commerciales ou d’autres droits de propriété intellectuelle relatifs au contenu
de ce document ou d’autres documents. À moins de faire l’objet d’un contrat de licence de
ONYX Graphics, Inc, la remise de ce document ou d’autres documents n’a pas pour effet
de vous concéder une licence sur ces brevets, marques, droits d’auteur ou autres droits de
propriété intellectuelle.
Les couleurs PANTONE® affichées dans l’application logicielle ou dans la documentation de
l’utilisateur peuvent ne pas correspondre aux normes identifiées par PANTONE. Consultez les
publications de PANTONE actuelles sur les couleurs pour une couleur précise. PANTONE®
et les autres marques de Pantone, Inc. sont la propriété de Pantone, Inc. © Pantone, Inc., 2006.
Pantone, Inc. est le détenteur du copyright des données et/ou du logiciel Color Data, qui fait
l’objet d’une licence de distribution de ONYX Graphics, Inc. destinée exclusivement à être utilisée conjointement à RIPCenter, PosterShop ou ProductionHouse. Les données et/ou le logiciel
PANTONE Color Data ne peuvent pas être copiés sur un autre disque ou dans une mémoire,
sauf dans le cadre de l’exécution de RIPCenter, de PosterShop ou de ProductionHouse.
Cos.jar Licence de l’utilisateur final
Le code source, le code d’objet et la documentation dans le package com.oreilly.servlet sont
sous la licence de Hunter Digital Ventures, LLC.
© 1994–2006 ONYX Graphics, Inc. Tous droits réservés.
Le logo et le glyphe ONYX sont des marques déposées de ONYX Graphics, Inc.
Les noms de sociétés et de produits existants mentionnés dans le présent document ou dans
d’autres documents, ainsi que ceux mentionnés ou apparaissant dans le logiciel lui-même,
peuvent être les marques déposées ou de service de leurs propriétaires respectifs.
Paramètres de langue
Vous pouvez définir vos paramètres de langue en cliquant sur Fichier >
Paramètres généraux... et en modifiant votre langue dans l’option Langue.
Pour bénéficier d’une assistance optimale,
veuillez vous tenir près de votre ordinateur et assurez-vous de la disponibilité
du logiciel. Si vous envoyez un courrier
électronique, veuillez inclure vos informations de contact, votre numéro de clé et
une brève description du problème.
Informations d’assistance
Consultez les fichiers d’aide en ligne dans votre programme pour obtenir
plus d’informations ou des conseils de dépannage.
Pour obtenir une assistance technique, veuillez
contacter votre représentant local ou.
Configuration requise
Système d’exploitation
• Windows XP Pro® avec le dernier service pack
• Windows 2000® Pro/Server avec le dernier service pack
• Windows Vista Enterprise/Business® avec le dernier service pack
CPU
• Intel Pentium IV/Xeon 3 Ghz+,
• Athlon 64/Opteron 2 GHz+, ou
• CPU double pour plusieurs RIP
Stockage
• Deux disques durs de 80 Go
• 1 Go de mémoire vive par CPU
Vidéo
• 1 280x768 avec 16 bits de couleur
Matériel
• Port USB pour la clé électronique (dédié)
• Lecteur DVD-ROM
ii
Introduction
Comment utiliser ce manuel
Figure i : Autorisations de clé électronique
Ce manuel vous aidera à comprendre l’utilisation des différentes options
de votre logiciel. La complexité du produit ne permet pas d’établir une
description exhaustive de toutes les fonctions possibles du logiciel.
Si vous ne trouvez pas une rubrique particulière dans ce manuel, consultez le
site Web ou les fichiers d’aide dans votre programme.
Certaines fonctions décrites dans ce manuel peuvent ne pas être disponibles
dans votre package logiciel. Vérifiez vos autorisations de clé électronique
pour afficher les applications et les fonctions que vous pouvez utiliser.
Pour vérifier vos autorisations de clé électronique :
1. Exécutez le logiciel.
2. Sélectionnez Fichier > Affichage > Clé électronique dans le
menu Fichier, pour afficher la boîte de dialogue Clé électronique
(voir Figure i).
Si vous avez des questions concernant les fonctions et les applications
incluses dans votre package logiciel, contactez votre représentant.
Cette icône vous dirige vers d’autres
sources d’informations ou d’aide.
Cette icône permet d’afficher des
suggestions, des idées ou des conseils
importants.
Cette icône permet d’afficher des
précautions, des informations et
des avertissements fondamentaux.
Icônes du manuel
Ce manuel utilise des icônes pour vous aider à trouver rapidement des
informations importantes. Ces icônes sont affichées sur la gauche avec
une description de leur but.
L’icône flèche (ci-dessus) indique les étapes ou les instructions.
Conseils rapides
1. Intégrez les profils ICC lors de l’enregistrement de votre image dans
votre application graphique. Cela garantit une meilleure couleur.
2. Copiez vos fichiers sur votre système local pour un traitement
plus rapide.
3. Lors de l’enregistrement des fichiers .eps, assurez-vous que les polices
de l’imprimante et de l’écran sont incluses dans votre fichier.
4. Veillez à procéder à une maintenance quotidienne correcte de votre
imprimante. Imprimez une page de test pour vous assurer de l’absence
de zones présentant un encrage excessif ou insuffisant.
5. Répétez l’étalonnage de votre support pour fournir des informations
de performances de l’imprimante à jour.
6. Configurez AutoUpdate sur votre système. Ainsi, vous disposerez
toujours de la version la plus récente du logiciel.
iii
Table des matières
Guide de l’utilisateur
Navigation RIP-Queue 1
Chapitre 1 : Configuration et impression
Objectifs 2
Installation de votre logiciel 2
Installation de vos imprimantes 2
Enregistrement de votre logiciel 3
Configuration de vos imprimantes 3
Paramétrage de votresupport 4
Ouverture d’une image 5
Impression d’une image 6
Imprimantes virtuelles——6
État du travail——7
Utilisation des configurations rapides 7
Création d’une nouvelle configuration rapide——8
Options avancées de configuration rapide——9
Gestion des configurations rapides——12
Utilisation des dossiers prioritaires 14
Dépannage des dossiers prioritaires——15
Chapitre 2 : Preflight
Objectifs 16
Qu’est-ce que Preflight ? 16
L’ouverture d’images dans Preflight 16
La modification des options de travail de base 18
Onglet Imprimante et Support 18
iv
Table des matières
Onglet Prévisualisation et Taille 19
Recadrage de votre image——19
Recadrage à l’aide des valeurs d’origine et de taille——19
Faire pivoter votre image——20
Onglet Configuration des lés 20
Activation des lés——20
Impression avec des lés——20
Ajustement des lés——21
Chevauchement de lés——21
Définition du chevauchement des bords——22
Onglet Correction des couleurs 22
Niveaux de couleurs primaires——22
Niveaux de couleur/de gris——23
Limites blanc/noir——25
Remplacement de couleur——26
Filtres——26
Onglet Imprimer 27
Configuration d’impression——27
Définition des options du flux de travail——27
Options de marques——28
Options de sortie——30
Gérer les imprimantes 31
Chapitre 3 : Imprimantes virtuelles et
autres systèmes
Objectifs 32
Utiliser l’imprimante virtuelle 32
Impression à partir de Mac OSX (10.2.8 ou précédente) 33
Impression à partir de Mac OSX (10.3.x ou ultérieure)
avec Impression Windows 33
Impression à partir de Mac OSX (10.3.x ou ultérieure)
avec Impression Windows 34
Utilisation du portail Web (accès HTTP) 36
Soumettre un travail en utilisant le portail Web——36
Guide d’utilisateur pour
produits d’opérations 7
Navigation RIP-Queue
La fenêtre principale RIP-Queue est divisée en cinq zones principales :
• Zone Imprimante (voir 1)
• Zone Travaux prêts à être imprimés (voir 2)
• Zone Travaux tamponnés (voir 3)
• Zone Informations (voir 4)
• Pupitre (voir 5)
Chaque zone propose des informations relatives à la zone concernant l’état
de vos imprimantes, travaux ou logiciel. Vous pouvez modifier plusieurs
paramètres en cliquant avec le bouton droit de la souris sur chaque zone.
4
1
2
3
5
1
Configuration et
impression
Objectifs
Ces objectifs sont traités plus en détail
dans d’autres chapitres et dans les
fichiers d’aide dans votre programme.
Ce chapitre vous guide pour l’installation de votre logiciel et l’impression.
À la fin de ce chapitre, vous pourrez :
• Installer le logiciel et les imprimantes
• Enregistrer le logiciel
• Configurer votre imprimante
• Imprimer une image
• Utiliser une configuration rapide
• Utiliser les dossiers prioritaires
Installation de votre logiciel
Pour installer le logiciel :
Si l’installation du logiciel ne débute
pas automatiquement, accédez à votre
lecteur DVD et double-cliquez dessus.
1. Connectez-vous à l’ordinateur avec les privilèges Administrateur.
2. Connectez votre clé électronique à l’ordinateur.
3. Insérez le disque du programme dans votre lecteur DVD. Lorsque
la fenêtre Installer s’ouvre, vérifiez l’emplacement d’installation et
cliquez sur Suivant.
4. Lisez le contrat de licence, confirmez que vous l’acceptez et
cliquez sur Installer. Cela démarre l’installation (voir Figure 1).
5. Une fois l’installation achevée, cliquez sur Terminer pour quitter
l’installation.
Figure 1 : Installer l’écran
Installation de vos imprimantes
Votre clé électronique détermine quelles imprimantes sont disponibles.
Si l’imprimante que vous souhaitez utiliser n’est pas disponible, contactez
votre représentant pour une mise à jour de la clé. Vous n’installez le logiciel
qu’une seule fois ; cependant, vous pouvez installer des imprimantes et des
supports supplémentaires à n’importe quel moment. Vous pouvez ouvrir
l’assistant Ajouter une imprimante en cliquant sur Afficher les options à la
fin de l’installation. Si vous devez installer des imprimantes ultérieurement,
insérez le disque du programme dans le lecteur de DVD. L’assistant s’ouvre
automatiquement.
Configuration et impression : Guide de l’utilisateur
Pour installer des imprimantes :
1. Après l’ouverture de l’assistant Ajouter imprimante, sélectionnez
les imprimantes et les supports que vous souhaitez installer.
Pour télécharger de nouveaux
profils de support, allez sur
http://www.onyxgfx.com/download.pl.
2. Cliquez sur Installer.
3. Une fois le programme installé, cliquez sur Terminer. L’assistant
s’ouvre automatiquement. Vous devez immédiatement enregistrer
votre logiciel et configurer vos imprimantes.
Enregistrement de votre logiciel
Si le logiciel n’est pas enregistré dans
les 30 jours, RIP-Queue désactive
l’impression. L’enregistrement réactive
l’impression.
Vous devez enregistrer le logiciel dans les 30 jours suivant l’installation.
La manière la plus simple de l’enregistrer est d’envoyer vos informations
à l’aide du formulaire d’enregistrement en ligne. Jusqu’à l’enregistrement,
une boîte de dialogue apparaît chaque fois que vous exécutez le programme
pour vous inciter à vous enregistrer (voir Figure 2).
Pour vous enregistrer en ligne :
1. Dans la boîte de dialogue Enregistrement, cliquez sur Demander
un code d’enregistrement. Si vous n’êtes pas connecté à Internet
et que vous cliquez sur Demander un code d’enregistrement,
vous êtes dirigé vers d’autres méthodes d’enregistrement de votre
produit.
2. Remplissez le formulaire d’enregistrement et cliquez sur Soumettre.
Figure 2 : Demander l’enregistrement
3. Le code d’enregistrement est envoyé par courrier électronique à
l’adresse spécifiée dans le formulaire. Entrez ce code dans la boîte
de dialogue Enregistrement et cliquez sur Enregistrer.
4. Redémarrez le programme pour terminer l’enregistrement.
Configuration de vos imprimantes
Pour obtenir des informations sur les
ports d’imprimante non traités dans
ce manuel, consultez les fichiers d’aide
dans le programme.
Chaque fois que vous installez ou ajoutez une imprimante, la boîte de
dialogue Configurer imprimante apparaît. Cette boîte de dialogue affiche
uniquement les options de configuration valides pour votre imprimante.
Si vous ignorez le type de port utilisé par votre imprimante, contactez
le fabricant de votre imprimante ou votre administrateur réseau. Si vous
devez reconfigurer une imprimante, cliquez sur Configurer imprimante
dans la barre d’outils principale, afin d’ouvrir la boîte de dialogue
Configurer imprimante.
Plusieurs types de ports sont disponibles, mais les plus courants sont
TCP/IP, USB et Firewire.
Pour configurer une imprimante TCP/IP :
1. Dans la boîte de dialogue Configurer imprimante, cliquez sur
l’onglet Périphérique. Sélectionnez l’imprimante que vous
souhaitez configurer et cliquez sur Configurer port. Cela ouvre
la boîte de dialogue Configurer port d’imprimante.
2. Sélectionnez TCP/IP et cliquez sur Configurer (voir Figure 3).
Figure 3 : Configurer le port d’imprimante : TCP/IP
3. Entrez votre adresse IP et remplacez le type de données par
<Port9100>. Port9100 est le port le plus couramment utilisé.
Pour obtenir des informations sur d’autres types de port, consultez
les fichiers d’aide dans le programme.
4. Cliquez sur Test pour vérifier la validité de l’adresse IP. Cliquez
sur OK pour terminer.
Pour configurer une imprimante USB :
2. Sélectionnez Imprimante USB et cliquez sur Configurer.
3. Sélectionnez votre périphérique USB dans les options disponibles
et cliquez sur OK (voir Figure 4).
Pour configurer une imprimante Firewire :
Figure 4 : Configurer le port d’imprimante :
USB ou Firewire
2. Sélectionnez Imprimante Firewire et cliquez sur Configurer.
3. Sélectionnez votre périphérique Firewire dans les options disponibles et cliquez sur OK.
Paramétrage de votre support
Après avoir configuré votre imprimante, vérifiez que les paramètres de
support du programme correspondent au support qui est actuellement
chargé dans votre imprimante.
Pour configurer le support :
Figure 5 : Modifier le support et le placement
1. Si vous ne l’avez pas déjà fait, chargez le support dans votre
imprimante en suivant les instructions de votre imprimante.
2. Dans le programme, mettez l’imprimante en surbrillance dans
la zone Imprimante (coin supérieur gauche). Le support et les
paramètres sont affichés à droite de l’imprimante.
3. Si les informations du programme correspondent à votre support,
vous êtes prêt à imprimer. Si elles ne correspondent pas, cliquez
sur Modifier dans la partie droite de l’écran principal. Cela ouvre
la boîte de dialogue Modifier support et placement (voir Figure 5).
4. Utilisez les flèches déroulantes pour sélectionner les options
correspondant au support et au format de page que vous souhaitez
utiliser. Cliquez sur Configurer pour configurer vos options de
placement.
5. Cliquez sur OK pour terminer la configuration.
Ouverture d’une image
Il existe plusieurs manières d’ouvrir une image.
Pour ouvrir une image à l’aide de RIP-Queue :
1. Cliquez sur Ouvrir dans la barre d’outils ou cliquez sur Fichier >
Ouvrir. Cela affiche la boîte de dialogue Ouvrir.
2. Dans la partie gauche de la boîte de dialogue (voir Figure 6),
sélectionnez l’imprimante vous souhaitez utiliser à partir du menu
déroulant. Si vous avez déjà créé des configurations rapides,
sélectionnez votre configuration rapide. Si non, laissez ce paramètre défini sur Par défaut.
3. Si vous souhaitez prévisualiser votre image, cochez l’option
Ouvrir dans Preflight.
Figure 6 : Ouvrir une image
4. Dans la partie droite de la boîte de dialogue (voir Figure 7),
accédez à votre image, mettez-la en surbrillance et cliquez sur
Ouvrir. L’image s’ouvre et se déplace dans la zone Travaux
prêts à être imprimés de la fenêtre du programme.
Pour ouvrir une image à l’aide de Preflight :
1. Cliquez sur Ouvrir dans la barre d’outils ou cliquez sur Fichier >
Ouvrir. Cela affiche la boîte de dialogue Ouvrir.
2. Dans la partie gauche de la boîte de dialogue (voir Figure 6),
sélectionnez l’imprimante vous souhaitez utiliser à partir du menu
déroulant. Si vous avez déjà créé des configurations rapides,
sélectionnez votre configuration rapide. Si non, laissez ce paramètre défini sur Par défaut.
Figure 7 : Ouvrir une image
3. Si vous souhaitez appliquer les paramètres utilisés pour votre
dernier travail, cochez l’option Appliquer paramètres.
4. Dans la partie droite de la boîte de dialogue (voir Figure 7),
accédez à votre image, mettez-la en surbrillance et cliquez sur
Ouvrir. L’image s’ouvre dans Preflight. À partir de cet endroit,
vous pouvez modifier et éditer votre image.
Lorsque vous avez fini de modifier votre image dans Preflight,
vous pouvez l’envoyer à RIP-Queue en cliquant sur Fichier > Soumettre.
Impression d’une image
Preflight vous permet de modifier votre
image. Pour obtenir de plus amples informations, consultez le chapitre Preflight.
Pour aider à la création d’un flux de
travail efficace, RIP-Queue imprime
automatiquement les travaux après
leur traitement.
Après avoir ouvert une image dans RIP-Queue et configuré vos
imprimantes et votre support, vous êtes prêt à imprimer.
Imprimer est simple : cliquez sur l’image que vous souhaitez imprimer
et faites-la glisser dans la zone Travaux prêts à être imprimés de
votre fenêtre.
Cependant, le travail n’est pas imprimé si les paramètres du support pour le
travail ne correspondent pas aux paramètres du support pour l’imprimante.
Si le support ne correspond pas, le travail reste dans l’état Attente du support
jusqu’à ce que vous modifiiez le type de support pour l’imprimante ou le
travail afin de les faire correspondre.
Pour modifier le support d’un travail :
1. Mettez en surbrillance le travail dans la zone Travaux prêts à être
imprimés. Cela affiche sur la droite les informations concernant le
travail, dans la zone Informations sur les travaux.
2. Cliquez sur Modifier. Cela ouvre la boîte de dialogue Propriétés
du travail (voir Figure 8).
Figure 8 : Propriétés du travail
N’oubliez pas, si vous effectuez des
changements, vous devez traiter à
nouveau le travail avant de l’imprimer.
Lorsque vous modifiez le support de
votre imprimante, assurez-vous de
toujours modifier les paramètres de
support dans RIP-Queue. Cette opération évite tout problème d’impression
sur un support incorrect.
Figure 9 : Imprimante virtuelle
3. Modifiez le nom de la configuration du support, le support ou le
format de page pour les faire correspondre au support actuellement
chargé sur l’imprimante. Assurez-vous que ce support correspond
aux paramètres du support pour votre travail.
4. Cliquez sur OK.
Une fois que le support pour le travail et l’imprimante correspondent,
votre image est prête à être imprimée. Si votre travail n’est pas imprimé
automatiquement, vérifiez à nouveau que votre support correspond.
S’il correspond, vous devez sélectionner votre imprimante et cliquer
sur le bouton Imprimer maintenant situé dans la partie droite de
votre écran.
Imprimantes virtuelles
Vous pouvez également imprimer sur RIP-Queue à l’aide d’imprimantes
virtuelles. Une imprimante virtuelle est une imprimante RIP-Queue
utilisée en tant qu’imprimante Windows. Lors de l’installation d’une
imprimante, RIP-Queue crée automatiquement une imprimante virtuelle
qui peut être utilisée à partir de toute application. Cela vous permet
d’imprimer vers RIP-Queue à partir de programmes de conception
graphique, de traitements de texte, de navigateurs Internet ou de toute
autre application. Pour utiliser l’imprimante virtuelle, cliquez sur
Fichier > Imprimer dans votre application et sélectionnez l’imprimante
virtuelle RIP-Queue (voir Figure 9).
État du travail
Figure 10 : En ligne
Figure 11 : Hors ligne
Figure 12 : Suspendu
Figure 13 : Emporte-pièces pour cookies et
configurations rapides
Lors de l’installation du programme, une
configuration rapide générique est créée
pour votre imprimante. Cette configuration rapide par défaut est similaire à
l’utilisation d’un seul emporte-pièce pour
cookie : elle peut être utile, mais vous
souhaitez probablement créer la vôtre
pour des flux de travail spécialisés.
Les icônes situées dans la zone Informations sur les imprimantes de la
fenêtre indiquent l’état de l’impression. Il existe trois états différents :En
ligne, Hors ligne et Suspendu.
• En ligne : indiqué par une sphère verte (voir Figure 10).
Le fait de cliquer sur le bouton violet met l’imprimante hors ligne.
• Hors ligne : indiqué par une sphère rouge (voir Figure 11).
Le fait de cliquer sur le bouton violet met l’imprimante hors ligne.
• Suspendu : indiqué par une main (voir Figure 12). L’état suspendu
montre que quelque chose empêche la poursuite de l’impression.
Il s’agit souvent d’un paramètre support incorrect ou d’une
suspension Attendre opérateur. Si la suspension est une suspension
Attendre support, modifiez les paramètres du support. Autrement,
cliquez sur le bouton Imprimer maintenant.
Utilisation des configurations rapides
Une configuration rapide est un outil qui applique automatiquement
certains paramètres à vos travaux. L’utilisation des configurations rapides
est similaire à celle d’un emporte-pièce pour cookies. Les emporte-pièces
pour cookies créent des cookies de formes particulières de manière
efficace. Tout comme le découpage de cookies en forme d’étoiles parfaites
à l’aide d’un seul couteau de table est une opération très longue, la définition de tous vos paramètres de travail ou de vos options pour chaque image
prend également beaucoup de temps. Plus important encore, vous pouvez
utiliser différentes configurations rapides pour appliquer différent(e)s
paramètres ou options à différents travaux, de la même manière que vous
utilisez plusieurs emporte-pièces pour cookies pour créer différentes
formes de cookies (voir Figure 13).
Une fois que vous avez créé et appliqué des configurations rapides à vos
travaux, chaque travail disposera des paramètres appropriés dès le début.
Lors de l’ouverture d’une image, vous sélectionnez quelle configuration
rapide appliquer. Si vous devez modifier un paramètre particulier, vous
pouvez le faire dans RIP-Queue ou Preflight. Si vous ne devez modifier
aucun paramètre, vous pouvez poursuivre et imprimer. Si vous développez
vos configurations rapides, vous pouvez accroître votre productivité de
façon spectaculaire.
Création d’une nouvelle configuration rapide
Pour créer une nouvelle configuration rapide :
1. Dans votre programme, mettez votre imprimante en surbrillance
et cliquez sur Configurer imprimante. Cela ouvre la boîte de
dialogue Configuration d’imprimante.
2. Cliquez sur l’onglet Configurations rapides, puis sur Nouveau
(voir Figure 14). Cela ouvre la boîte de dialogue Modifier
configuration rapide.
3. Définissez les options que vous souhaitez utiliser pour cette
configuration rapide. Cliquez sur Avancé... si vous souhaitez
définir des options avancées.
Figure 14 : Nouvelles configurations rapides
Lorsque vous créez une configuration
rapide, un dossier prioritaire correspondant est créé avec les mêmes propriétés
que la configuration rapide. Pour obtenir
de plus amples informations, consultez
les fichiers d’aide de votre programme.
Figure 15 : Modifier la configuration rapide
Pour approfondir vos connaissances
des profils, consultez les fichiers d’aide
de votre programme.
4. Cliquez sur OK.
Modifier les options de configuration rapide
La boîte de dialogue Modifier configuration rapide vous permet de
configurer vos configurations rapides pour répondre à vos besoins en
matière de flux de travail (voir Figure 15). La boîte de dialogue vous
permet de définir les options suivantes :
• Nom de la configuration rapide : cette option détermine le
nom de la configuration rapide. Utilisez un nom qui représente
fidèlement vos paramètres.
• Support et format de page : cette option attribue automatiquement à vos travaux le support et le format de page actuels de votre
imprimante. Si vous n’utilisez pas cette option, vous pouvez
spécifier vos propres paramètres dans la boîte de dialogue Modifier
configuration rapide. Assurez-vous que vos paramètres correspondent
à ceux de votre imprimante.
• Mode : le mode est composé de deux paramètres : résolution et
gestion des couleurs. La résolution spécifie le nombre de points
par pouce utilisés pour vos travaux. Des résolutions supérieures produisent de meilleurs résultats, mais leur traitement et leur
impression prennent plus de temps. La gestion des couleurs
vous permet de définir les profils que vos travaux utiliseront.
Vous pouvez les sélectionner à partir de la liste déroulante ou
cliquer sur Modifier profils pour configurer le vôtre.
• Règle de dimensionnement : cette option détermine la taille de
l’image imprimée. Vous pouvez choisir à partir de Image source,
Largeur, Hauteur, Basé sur les pixels ou Agrandissement.L’image
source conserve la taille (ou le facteur de taille) spécifié(e) par le
fichier image. La largeur définit une largeur standard pour chaque
travail. La hauteur définit une hauteur standard pour chaque travail.
Basé sur les pixels dimensionne l’image en pixels. L’agrandissement
prend l’un des paramètres précédents et agrandit (ou réduit) l’image
en fonction de ce facteur. Si la taille de votre image est supérieure à
celle de votre page, elle est réduite automatiquement.
La règle de dimensionnement peut être
réduite à la taille de la page du support. Si
l’image ne tient pas dans la page, l’image
est réduite pour correspondre à la taille de
cette page, à moins que Configuration des
lés soit activé. Pour obtenir de plus amples
informations, consultez les fichiers d’aide
de votre programme.
Options avancées de configuration rapide
Les options avancées de configuration rapide vous permettent de contrôler les paramètres qui sont généralement modifiés uniquement en cas de
situations inhabituelles ou de flux de travail non-standard. Pour accéder
à ces options, cliquez sur Avancé dans la boîte de dialogue Modifier
configuration rapide.
Sortie
Pour obtenir de plus amples informations
sur les options avancées de configuration
rapide, consultez les fichiers d’aide de
votre programme.
Figure 16 : Options de sortie
Le traitement affecte uniquement les
images de trame (basées sur les pixels).
L’onglet Sortie des options avancées de configuration rapide contrôle
comment RIP-Queue traite les travaux (voir Figure 16). Vous pouvez
définir les options suivantes :
• Sortie : cette option détermine quel type de sortie d’image est
traité. Vous pouvez choisir à partir de Couleur, Échelle de gris et
Séparations.
• Pivoter : cette option vous permet de faire pivoter votre image par
incrément de 90 °.
• Motif de points : cette option définit le motif des points que
votre imprimante utilise lors de l’impression. Sauf si vous ayez créé
des profils personnalisés pour un autre motif de points, vous devez
utiliser les motifs de points stochastique ou diffusion FDRP.
• Image : cette option vous permet de définir le nombre de
copies que vous souhaitez imprimer et d’imprimer les réflexions
(une image-miroir du fichier d’origine).
• Traitement : cette option détermine vos paramètres de traitement.
Vous pouvez définir le programme sur Effectuer le traitement
del’image durant l’étape d’impression, Traiter avec interpolation et
Calculer la consommation d’encre. Ces options améliorent votre
flux de travail et vous aident à être plus efficace.
Configuration des lés
Figure 17 : Options de configuration des lés
L’onglet Configuration des lés vous permet de séparer un travail en
plusieurs parties (voir Figure 17). Généralement, vous utilisez cette
option pour imprimer des images de taille supérieure à celle de votre
support ou à des fins d’affichage ou de montage. Cette option doit
être utilisée uniquement si vous souhaitez que la configuration rapide
découpe chaque image de la même manière. Pour obtenir de plus
amples informations, consultez les fichiers d’aide de votre programme.
Marques
Les marques sont des lignes spéciales imprimées pour aider au rognage, à la
mesure ou à l’assemblage de l’image après son impression (voir Figure 18).
L’onglet Marques vous permet de définir différents types de marques
et d’impression d’étiquette. Pour obtenir de plus amples informations,
consultez les fichiers d’aide de votre programme.
Figure 18 : Options de marques
Contourage
L’option Contourage vous permet de prédéfinir une zone de chaque image qui ne sera pas imprimée (voir Figure 19). Cette option doit être utilisée
uniquement si vous souhaitez que la configuration rapide découpe
chaque image de la même manière.
Postscript demi-teinte
Figure 19 : Options de recadrage
Les options Postscript demi-teinte déterminent comment traiter
vos écrans à demi-teinte (voir Figure 20). Ces options s’appliquent
uniquement aux images Postscript utilisant le motif de points demi-teinte.
Pour obtenir de plus amples informations, consultez les fichiers d’aide
de votre programme.
Fichier Postscript
Figure 20 : Options PostScript demi-teinte
Figure 21 : Options de fichier PostScript
10
L’onglet Fichier Postscript contrôle le nom du fichier et les options de
séparation qui correspondent aux fichiers Postscript (voir Figure 21). Si vous
n’utilisez pas de fichiers Postscript, ces options ne sont pas utilisées.
• Sélection nom de fichier : cette option détermine si vous utilisez
le nom du fichier image ou le titre intégré du fichier comme nom
de l’image dans RIP-Queue.
• Utiliser préfixe chemin de découpe : cette option définit le
préfixe du nom de canal de points d’un fichier Postscript préparé à
la découpe des contours. Pour obtenir de plus amples informations,
consultez les fichiers d’aide de votre programme.
• Séparations : cette option détermine comment RIP-Queue traite
et imprime les séparations. Ces options doivent être configurées
correctement afin que l’image soit traitée correctement. Cette option
doit être utilisée uniquement si votre configuration rapide utilise
chaque fois des fichiers Postscript séparés avec les mêmes options.
• Détection automatique : cette option détecte automatiquement
la configuration d’un fichier Postscript séparé.
Postscript
L’onglet Postscript contrôle les options de travail qui correspondent
aux fichiers Postscript (voir Figure 22). Si vous n’utilisez pas de fichiers
Postscript, ces options ne sont pas utilisées.
Figure 22 : Options PostScript
L’utilisation d’un facteur de duplication
de 2 ou supérieur peut considérablement
réduire la durée du traitement, mais
peut dégrader l’image.
Figure 23 : Anticrénelage
(gauche : anticrénelage appliqué)
• Format de page : les fichiers Postscript utilisent un élément
appelé limite de case. Il s’agit d’une zone rectangulaire spécifique
d’une image. Généralement, les limites de case sont de la même taille
que l’image ; cependant, certaines images utilisent une case plus
grande pour les marges ou une case plus petite pour le recadrage.
Pour imprimer la zone définie par les limites de case, sélectionnez
l’option Utiliser uniquement les limites de case.
• Niveau d’avertissement : utilisez cette option si vous souhaitez
que le programme annule le travail en cas de police manquante.
Si vous désactivez cette option, le travail est traité avec une police
de remplacement.
• Traitement deux niveaux : cette option convertit votre
fichier Postscript en image de trame. Vous pouvez alors procéder
à des modifications supplémentaires de l’image de trame.
L’option Duplication pixel traite l’image avec une résolution inférieure,
puis copie les pixels pour atteindre la résolution de sortie correcte.
• Anticrénelage : cette option aplanit des zones de votre image
qui sont irrégulières. Cela peut améliorer l’apparence des images de
faible résolution (voir Figure 23).
• Repositionnement des points de couleur : cette option vous
permet d’appliquer les spécifications des points de couleur définies
dans le tableau de correspondance des couleurs. Le tableau vous
permet de partager les couleurs créées dans votre programme de
création de graphiques avec votre imprimante.
Déroulement du travail
L’onglet Déroulement du travail détermine comment les images et les
travaux sont traités (voir Figure 24). Pour obtenir de plus amples informations, consultez les fichiers d’aide de votre programme.
Figure 24 : Options de flux de travail
11
Affichage
Figure 25 : Options d’affichage
L’onglet Affichage vous permet de définir les paramètres d’affichage
couleur d’un travail (voir Figure 25). Utilisez ces options pour modifier
l’affichage des informations sur les couleurs.
• Affichage couleur : ces options définissent l’affichage que
vous souhaitez utiliser pour les valeurs des échantillons de points.
Elles n’affectent pas l’affichage des outils de correction des couleurs.
• Affichage des outils de correction des couleurs : cette option
détermine si vous utilisez les valeurs CMJN (de 0 à 255) ou des
pourcentages (de 0 à 100). Cela devient le paramètre par défaut
pour les boîtes de dialogue Courbes de couleurs primaires et
Remplacement de couleur dans Preflight.
Correction de couleur
L’onglet Correction de couleur attribue un filtre de correction des
couleurs à tous les travaux, à l’aide d’une configuration rapide
particulière (voir Figure 26). Cliquez sur Importer pour ajouter un filtre
supplémentaire. Pour obtenir de plus amples informations, consultez les
fichiers d’aide de votre programme.
Figure 26 : Options de correction des couleurs
Gestion des configurations rapides
La gestion des configurations rapides modifie la configuration de
l’imprimante. Par conséquent, le programme ne peut pas traiter ou
imprimer des travaux pendant que vous modifiez les configurations
rapides. Assurez-vous de ne pas traiter ou imprimer un travail avant de
gérer les configurations rapides.
Pour modifier une configuration rapide :
Modifier une configuration rapide
de cette manière n’interrompt pas
le traitement ni l’impression.
1. Dans la zone Imprimante de la fenêtre principale, mettez en
surbrillance l’imprimante qui utilise la configuration rapide que
vous souhaitez modifier.
2. Cliquez sur Modifier configurations rapides dans la barre d’outils.
Cela ouvre la boîte de dialogue Modifier configuration rapide.
3. Mettez en surbrillance la configuration rapide que vous souhaitez
modifier et cliquez sur Modifier.
4. Modifiez les options de configuration rapide.
Pour renommer une configuration rapide :
vous souhaitez renommer.
12
2. Cliquez sur Configurer imprimante dans la barre d’outils. Cela ouvre
la boîte de dialogue Propriétés du travail (voir Figure 27).
3. À partir de l’onglet Configurations rapides, mettez en surbrillance
la configuration rapide que vous souhaitez renommer et cliquez
sur Modifier.
4. Modifiez le nom de la configuration rapide. La configuration rapide
par défaut ne peut pas être renommée.
Pour copier une configuration rapide :
Figure 27 : Boîte de dialogue Configurer imprimante
surbrillance l’imprimante qui utilise la configuration rapide
que vous souhaitez copier.
2. Cliquez sur Configurer imprimante dans la barre d’outils. Cela
ouvre la boîte de dialogue Propriétés du travail (voir Figure 27).
sur Copier. Une nouvelle configuration rapide portant le même
nom + un numéro apparaît dans la liste Configuration rapide.
Pour modifier le nom, cliquez sur Modifier.
Pour supprimer une configuration rapide :
vous souhaitez supprimer.
2. Cliquez sur Configurer imprimante dans la barre d’outils. Cela
ouvre la boîte de dialogue Propriétés du travail (voir Figure 27).
sur Supprimer. Vous ne pouvez pas supprimer la configuration
rapide par défaut.
Pour exporter une configuration rapide :
vous souhaitez exporter.
la configuration rapide que vous souhaitez renommer et cliquez sur
Export.
4. Accédez à l’emplacement où vous souhaitez enregistrer la
configuration rapide, spécifiez un nom pour la configuration
rapide et cliquez sur Enregistrer.
Pour importer une configuration rapide :
surbrillance l’imprimante qui utilisera la configuration rapide que
vous souhaitez importer.
13
3. À partir de l’onglet Configurations rapides, cliquez sur Importer.
4. Accédez à la configuration rapide que vous souhaitez importer et
cliquez sur Ouvrir.
Utilisation des dossiers prioritaires
Un dossier prioritaire est un dossier spécial qui attribue automatiquement
les options de configuration rapide à un travail. Chaque configuration
rapide créée dispose d’un dossier prioritaire correspondant, qui est créé
automatiquement. Lors de l’exécution du programme, RIP-Queue contrôle
constamment tous vos dossiers prioritaires pour les fichiers image.
Lorsqu’une image est placée dans un dossier prioritaire, le programme la
déplace à l’extérieur du dossier prioritaire vers la file d’attente, où l’image
est traitée et imprimée à l’aide des options de configuration rapide
associées à ce dossier prioritaire.
Les dossiers prioritaires sont placés dans le dossier d’entrée de vos
fichiers de programme. Comme RIP-Queue partage automatiquement
le dossier d’entrée, vous pouvez copier des fichiers image dans un
dossier prioritaire à partir d’un système réseau (Windows, Mac, Linux, etc.).
RIP-Queue traite et imprime alors chaque image à l’aide des propriétés
de configuration rapide de ce dossier prioritaire.
Pour envoyer des images dans un dossier prioritaire :
1. Ouvrez le dossier dans lequel se trouvent vos images.
2. Copiez-les en cliquant dessus avec le bouton droit de la souris et
sélectionnez Copier.
3. Dans vos fichiers de programme, recherchez le dossier d’entrée
et sélectionnez l’imprimante que vous souhaitez utiliser. Cela ouvre
les dossiers prioritaires associés à cette imprimante (voir Figure 28).
Figure 28 : Dossiers prioritaires
La copie de fichiers dans le dossier Info
ou la modification de fichiers se trouvant
déjà dans le dossier Info peut entraîner
des erreurs dans RIP-Queue.
4. Collez vos fichiers image directement dans le dossier prioritaire
que vous souhaitez utiliser. Les images apparaissent dans
RIP-Queue et leur traitement commence selon les propriétés
de configuration rapide de ce dossier prioritaire.
Le dossier Info n’est pas un dossier prioritaire. Il s’agit d’un dossier
RIP-Queue spécial qui contient les paramètres de configuration
de l’imprimante.
Dépannage des dossiers prioritaires
Si RIP-Queue ne traite pas automatiquement les images envoyées dans
un dossier prioritaire, vérifiez ce qui suit :
14
Configuration
et du
impression :
Titre
chapitre : Guide de l’utilisateur
• Est-ce que votre clé électronique dispose de dossiers prioritaires
activés ? Vérifiez la clé électronique à l’aide de la boîte de dialogue
Clé électronique (Fichier > Afficher > Clé électronique) et vérifiez
que Dossiers prioritaires est activé dans l’arborescence de la clé. Si cela
n’est pas le cas, contactez votre représentant pour une mise à jour.
• Les images sont-elles des fichiers image valides (pris en charge) ?
Essayez de les ouvrir dans RIP-Queue à l’aide de Fichier > Ouvrir.
• Est-ce que RIP-Queue est en cours d’exécution ? Les dossiers
prioritaires sont actifs uniquement lorsque l’application RIP-Queue
est en cours d’exécution.
• Les fichiers image sont-ils en lecture seule ? RIP-Queue ne peut
pas traiter les images qui sont en lecture seule.
Pour supprimer les restrictions de lecture seule d’un fichier :
1. Mettez en surbrillance les fichiers image dans l’Explorateur
Windows.
2. Cliquez avec le bouton droit de la souris sur les fichiers.
3. Sélectionnez Propriétés.
4. Décochez la case Lecture seule.
15
2
Preflight
Objectifs
Si vous ne disposez pas de Preflight,
contactez votre représentant pour une
mise à jour de la clé.
Ce chapitre vous guide pour l’utilisation de Preflight. À la fin de
ce chapitre, vous posséderez des notions concernant :
• L’ouverture d’images dans Preflight
• La modification des options de travail de base
• L’ajustement des couleurs à l’aide de la correction des couleurs
• Modification de la configuration de l’image
• Utilisation du gestionnaire d’imprimante
Qu’est-ce que Preflight ?
Preflight vous permet de visualiser et de modifier des travaux avant leur
impression dans RIP-Queue. Preflight ne représente pas une étape
nécessaire au traitement et à l’impression d’un travail, mais il constitue un
outil utile lorsqu’un travail doit être modifié. Preflight peut également
importer des images directement à partir d’un scanner ou d’un appareil photo
numérique et prévisualiser les corrections des couleurs et les profils ICC.
L’ouverture d’images dans Preflight
Vous pouvez mettre une image dans Preflight de l’une des manières
suivantes :
• Fichier > Ouvrir dans Preflight
• Fichier > Ouvrir à partir de RIP-Queue
• Importer dans Preflight
• Bouton Preflight dans RIP-Queue
Pour ouvrir une image à l’aide de Fichier > Ouvrir dans
Preflight
1. Sélectionnez Ouvrir à partir du menu Fichier. Cela affiche la boîte
de dialogue Ouvrir.
2. Accédez à votre image et mettez-la en surbrillance.
3. Choisissez une imprimante à partir du menu déroulant Imprimante.
4. Sélectionnez une configuration rapide à partir du menu déroulant
Configuration rapide.
5. Cliquez sur Ouvrir.
16
Preflight : Guide de l’utilisateur
Pour ouvrir une image à l’aide de Fichier > Ouvrir dans
RIP-Queue
1. Cliquez sur Fichier > Ouvrir à partir du menu Fichier. Cela affiche
la boîte de dialogue Ouvrir.
5. Cliquez sur l’option Ouvrir dans Preflight dans le coin inférieur
gauche de la boîte de dialogue.
Le travail s’ouvre dans Preflight et s’affiche dans la zone Travaux prêts
à être imprimés de la fenêtre RIP-Queue, dont l’état est Occupé.
Lorsque vous soumettez le travail à partir de Preflight, RIP-Queue le
traite et l’imprime.
Pour ouvrir une image en l’important dans Preflight
1. Cliquez sur Fichier > Twain32 > Sélectionner source à partir du
menu Fichier. Cela ouvre la boîte de dialogue Sélectionner source.
Si votre périphérique n’est pas répertorié,
réinstallez les pilotes Twain correspondant
à votre périphérique. Pour obtenir de plus
amples informations, consultez le guide
d’utilisation de votre périphérique.
2. Mettez en surbrillance le périphérique que vous souhaitez utiliser
et cliquez sur Sélectionner. Cela devient votre source par défaut.
Vous pouvez la modifier en sélectionnant un périphérique différent.
3. Cliquez sur Fichier > Twain32 > Acquérir pour afficher la boîte
de dialogue Acquérir Twain.
Pour ouvrir une image à l’aide du bouton Preflight dans
RIP-Queue
1. Mettez en surbrillance le travail dans RIP-Queue.
2. Cliquez sur Preflight dans la partie droite de la fenêtre
du programme.
RIP-Queue envoie le travail vers Preflight avec les paramètres du travail.
Le travail s’affiche dans la zone Travaux prêts à être imprimés, dont
l’état est Occupé. Lorsque vous soumettez le travail à partir de Preflight,
RIP-Queue le traite et l’imprime.
17
La modification des options de travail
de base
Preflight vous permet de modifier plusieurs caractéristiques de votre
travail à l’aide des onglets situés dans la partie supérieure de la fenêtre
Preflight. Ces onglets sont Imprimante et Support, Prévisualisation
et Taille, Configuration des lés, Correction des couleurs et Imprimer.
Après avoir modifié votre travail, cliquez sur l’onglet Imprimer et
Soumettre, pour renvoyer le travail vers RIP-Queue et l’imprimer.
Onglet Imprimante et Support
L’onglet Imprimante et Support est utilisé pour définir le support et le
mode (voir Figure 1). Vous pouvez également voir quelle est l’imprimante
utilisée et certaines informations de base concernant votre travail.
Pour modifier le support d’un travail :
1. Cliquez sur l’onglet Imprimante et Support.
2. Utilisez les flèches déroulantes pour modifier la configuration
du support et le nom du support.
Figure 1 : Onglet Imprimante et Support
Pour définir le mode :
2. Utilisez les flèches déroulantes pour définir vos paramètres de
résolution, de modèle de points et de gestion des couleurs.
La configuration de la gestion des couleurs d’un travail vous permet
de contrôler si le programme applique ou non les profils ICC au travail.
Cela vous permet également de sélectionner quel profil ICC, le cas
échéant, est appliqué par le programme pour chaque espace de couleur.
Pour obtenir de plus amples informations, consultez les fichiers d’aide
de votre programme.
Pour définir une option de gestion des couleurs :
2. Sous Mode, choisissez l’option de gestion des couleurs qui
convient le mieux à votre flux de travail.
3. Si vous souhaitez personnaliser la configuration du profil, cliquez
sur Modifier profils. Cela ouvre la boîte de dialogue Configuration
profil ICC (voir Figure 2). Sélectionnez les profils d’entrée, les profils
de sortie et les intentions de rendu que vous souhaitez utiliser,
puis cliquez sur OK.
Figure 2 : Configuration profil ICC
18
Onglet Prévisualisation et Taille
L’onglet Prévisualisation et Taille vous permet de recadrer, de dimensionner
et de faire pivoter vos travaux.
Recadrage de votre image
Le recadrage d’une image sélectionne une portion rectangulaire de l’image
à imprimer. La portion non incluse dans la zone rectangulaire n’est pas
imprimée. Vous pouvez recadrer une image à l’aide de votre souris ou des
valeurs d’origine et de taille.
Pour recadrer une image à l’aide de votre souris :
1. Dans l’onglet Prévisualisation et Taille, placez votre curseur sur
le contour de votre image. Le curseur devient une ligne avec
deux flèches opposées.
2. Cliquez et faites glisser la ligne pointillée jusqu’à ce qu’elle
définisse la zone que vous souhaitez imprimer. Vous pouvez
déplacer la surface d’impression en cliquant à l’intérieur de la
case et en la faisant glisser vers un nouvel emplacement.
3. Cliquez sur Appliquer.
Recadrage à l’aide des valeurs d’origine et de taille
Figure 3 : Recadrage à l’aide des valeurs d’origine
et de taille
Faites l’expérience de verrouiller et
déverrouiller les cases à cocher de valeur
pour voir les différents effets que vous
pouvez créer. Vous pouvez verrouiller
plusieurs cases à la fois.
Si vous souhaitez créer une image de
taille supérieure à celle de votre page,
activez Configuration des lés dans
l’onglet Configuration de lés. Consultez
la section Configuration des lés de ce
chapitre pour obtenir de plus amples
informations.
L’utilisation des valeurs d’origine et de taille pour recadrer votre image
vous permet de spécifier une largeur, une hauteur ou un agrandissement
exact(e)s pour votre image (voir Figure 3). Chacune de ces valeurs peut
être verrouillée sur une taille spécifique. Pour verrouiller une valeur,
cliquez sur la case à cocher à côté de chaque valeur. Vous pouvez
également utiliser les valeurs de taille pour agrandir ou réduire votre image.
Pour recadrer une image à l’aide des valeurs d’origine et
de taille :
1. Dans l’onglet Prévisualisation et Taille, verrouillez toutes les
valeurs que vous souhaitez conserver telles quelles.
2. Entrez les valeurs que vous souhaitez modifier dans les cases
appropriées.
Pour modifier la taille d’un travail :
1. Sélectionnez l’onglet Prévisualisation et Taille.
2. Choisissez la zone Imprimantemaximale en cliquant sur la flèche
vers le bas et en sélectionnant la taille que vous souhaitez.
Généralement, il s’agit de la taille de la page chargée dans
l’imprimante.
3. Cliquez sur OK.
4. Modifiez la largeur, la hauteur ou l’agrandissement de votre image.
Lorsque vous modifiez une valeur, les autres valeurs varient pour
conserver les proportions de l’image. Si vous souhaitez verrouiller
une valeur, cliquez sur la case Verrouiller à côté de la valeur.
19
Faire pivoter votre image
Figure 4 : Tourner ou Faire pivoter une image
Le fait de tourner ou de faire pivoter des
images peut prendre plusieurs minutes
en fonction de la taille du fichier.
Vous pouvez faire pivoter votre image par incréments de 90 ° à l’aide
de la zone Configuration de l’image de l’onglet Prévisualisation et Taille.
Pour faire pivoter une image, sélectionnez la rotation que vous souhaitez
utiliser et cliquez sur Appliquer. Vous pouvez également faire pivoter
une image en sélectionnant Faire pivoter une image (voir Figure 4).
Onglet Configuration des lés
L’onglet Configuration de lés dans Preflight vous permet de définir des
options de configuration des lés. La configuration des lés sépare un
travail en plusieurs parties et vous permet d’imprimer une image de taille
supérieure à celle de votre page ou de couper une image selon des tailles
spécifiques à des fins d’affichage ou de montage.
Activation des lés
Pour activer les lés, sélectionnez l’onglet Configuration de lés et cochez
l’option Activer la configuration des lés. L’activation de cette option
vous permet de choisir n’importe quelle largeur pour votre image. Si vous
désactivez la configuration des lés, Preflight réduit l’image à un seul lé
dont la largeur maximale est égale à la surface d’impression maximale
sélectionnée pour votre travail. Vous pouvez définir une largeur et une
hauteur de lé dans la zone Lé par défaut, en entrant des valeurs dans les
champs Largeur et Hauteur ou à l’aide des flèches vers le bas.
Impression avec des lés
Si la configuration des lés est activée et si votre sortie dépasse la
largeur ou la hauteur d’impression maximales de votre imprimante,
le programme coupe automatiquement l’image en lés. Vous pouvez
imprimer n’importe quel lé, car chaque lé est considéré comme une partie
séparée. Vous pouvez même traiter des lés individuellement en cochant
la case Traiter les lés par Rip individuellement.
Pour imprimer des lés spécifiques :
1. Après avoir activé et configuré vos lés, cliquez sur Configuration
des lés à partir de l’onglet Imprimer. Cela ouvre la boîte de
dialogue Lé.
2. Sélectionnez les lés que vous souhaitez imprimer et cliquez
sur OK (voir Figure 5). Par défaut, tous les lés sont sélectionnés
pour être imprimés.
Figure 5 : Boîte de dialogue Lé
20
Ajustement des lés
Lorsque vous choisissez une taille d’impression supérieure à la taille
maximale de page de votre imprimante, la prévisualisation de l’image
affiche des lignes de lés en pointillé à l’intérieur de l’image. Vous pouvez
ajuster ces lignes pour créer des lés de taille variable. Apporter des
ajustements à un seul lé affecte tous les lés de la même ligne ou colonne.
Pour créer des lés personnalisés :
1. Dans l’onglet Configuration des lés, activez les lés et cliquez sur
le lé que vous souhaitez ajuster.
2. Dans la zone Lé personnalisé (voir Figure 6), entrez les nouvelles
valeurs Largeur et Hauteur pour le lé. Vous pouvez également
cliquer sur le nom du lé dans l’image et le faire glisser vers un
nouvel emplacement.
Figure 6 : Lé personnalisé
Si vous souhaitez annuler les ajustements, cliquez sur Réinitialiser tous
les lés au bas de l’onglet Configuration de lés. Vous restaurez ainsi les
valeurs par défaut de tous les lés répertoriés dans la zone Lé par défaut.
Chevauchement de lés
N’oubliez pas que la modification d’une
ligne de lé affecte tous les lés de cette
ligne ou colonne.
Vous pouvez définir le chevauchement entre des lés attenants.
Cela ajoute une partie répétée de l’image entre les lés et facilite
l’alignement exact des lés imprimés.
Le chevauchement a les attributs suivants :
• S’applique à chaque lé
• Fonctionne de la même façon verticalement et horizontalement
• Est appliqué lorsque l’image est imprimée
• Disponible uniquement si l’image comporte plus d’un lé
• N’affecte pas la taille du lé ; les lés sont mesurés depuis le centre
du chevauchement au centre du chevauchement suivant.
Pour définir un chevauchement :
1. Dans l’onglet Configuration des lés, sélectionnez l’option
Chevauchement (voir Figure 7).
2. Entrez une valeur de chevauchement ou utilisez les flèches
vers le haut et le bas pour définir votre valeur.
Figure 7 : Chevauchement
Le chevauchement est divisé en parts égales des deux côtés du lé.
Si votre chevauchement est défini sur un pouce, chaque bord intérieur
du lé imprimera un demi-pouce du lé attenant. Les bords extérieurs
n’auront aucun chevauchement.
21
Définition du chevauchement des bords
Le chevauchement des bords est disponible
uniquement si votre chevauchement est
défini sur un demi-pouce au minimum.
L’assemblage est le processus par lequel les lés sont accolés. Cette opération
peut devenir difficile s’il y a de l’encre sur la partie du support que vous souhaitez assembler, car l’encre empêche l’adhésif de faire une liaison parfaite.
L’option Chevauchement des bords laisse une petite partie de la zone
de chevauchement vide et n’imprime pas d’encre sur cette zone. Cela laisse
une surface propre sur laquelle appliquer l’adhésif d’assemblage.
Vous pouvez activer le chevauchement des bords en sélectionnant l’option
Chevauchement des bords dans l’onglet Configuration des lés.
Onglet Correction des couleurs
L’onglet Correction des couleurs vous permet d’ajuster la couleur de
votre image en utilisant plusieurs outils : Niveaux de couleurs primaires,
Niveaux de couleur/de gris, Limites blanc/noir, Remplacement de
couleur et Couche de couleur d’accompagnement. Cela vous permet
également d’appliquer des filtres de correction de couleur et d’afficher
différentes options de correction des couleurs.
Niveaux de couleurs primaires
L’outil Niveaux de couleurs primaires vous permet de modifier le niveau
de saturation utilisé par chaque canal de couleur primaire. Vous pouvez
accéder à cet outil en cliquant sur Outils dans l’onglet Correction des
couleurs et en sélectionnant Niveaux de couleurs primaires.
Ajustement de la saturation
Vous pouvez ajuster la saturation de chaque canal de couleur primaire en
déplaçant le curseur de saturation sur la gauche ou la droite (voir Figure 8).
Cet outil modifie davantage les valeurs de la plage moyenne que celles
des plages extrêmes haute ou basse. Cela crée une courbe régulière,
infléchie à partir des valeurs normales. Lorsque vous modifiez chaque
valeur de saturation, votre image de prévisualisation change et reflète
vos modifications.
Figure 8 : Saturation
22
Courbes de couleurs primaires
Figure 9 : Courbes de couleurs primaires
L’outil Courbes de couleurs primaires vous permet de modifier la quantité d’encre imprimée à un niveau donné. Il diffère de l’outil Niveaux
de couleurs : l’outil Courbes de couleurs vous permet de modifier des
zones spécifiques de couleurs, comme les hautes lumières et les ombres.
Pour sa part, l’outil Niveaux de couleurs affecte de la même façon la
totalité de la plage de couleurs. Cliquez sur Courbes de couleurs
primaires dans l’onglet Correction des couleurs pour ouvrir cet outil
(voir Figure 9). Cet outil affiche une courbe pour chaque couleur primaire.
Les deux axes des courbes de corrections des couleurs CMJN représentent les densités d’entrée et de sortie des couleurs. L’axe des x représente
la densité d’entrée et l’axe des y la densité de sortie. Ces valeurs, basées
sur la position du curseur, sont indiquées au-dessus de la fenêtre de la
courbe respectivement comme les valeurs Avant et Après.
Pour modifier une courbe de couleur primaire :
1. Dans la fenêtre Modifier canal, marquez chaque couleur que
vous souhaitez modifier. Vous pouvez modifier plusieurs couleurs
en même temps ou modifier les couleurs de façon individuelle
(voir Figure 9).
Vous ne devez pas utiliser l’outil
Courbes de couleurs primaires pour
le remplacement de couleur.
2. Cliquez-déplacez dans la fenêtre de la courbe pour créer votre
courbe. En fonction de vos paramètres, vous pouvez créer plusieurs
types de courbes. Pour obtenir de plus amples informations sur les
Courbes de couleurs primaires, consultez les fichiers d’aide de
votre programme.
Niveaux de couleur/de gris
Les niveaux de couleur/de gris modifient
uniquement la valeur N d’un échantillon
de couleur. En cas d’absence de N,
cet outil ne produit aucun effet.
L’outil Niveaux de couleur/de gris vous permet d’ajuster la composition des couleurs d’une image en modifiant le contraste, la brillance et la
saturation de vos couleurs, ainsi que les hautes lumières, les demi-teintes
et les ombres de vos gris. Cliquez sur Outils dans l’onglet Correction des
couleurs, puis sélectionnez Niveaux de couleur/de gris pour ouvrir
cet outil (voir Figure 10).
23
Niveaux de couleur
Figure 10 : Niveaux de couleur/de gris
L’outil Niveaux de couleur vous permet de modifier les attributs de toutes
les couleurs de votre image. Ces commandes sont similaires aux commandes
de votre téléviseur. Elles ne changent pas la couleur réelle, mais elles peuvent
faire passer la couleur de claire à foncée et inversement. Trois commandes
sont disponibles : Contraste, Brillance et Saturation.
• Contraste : cette commande ajuste le contraste de votre image, en
assombrissant les foncés et en éclaircissant les clairs. Une hausse du
contraste accroît la différence entre les valeurs foncées et claires ;
une baisse du contraste atténue cette différence.
• Brillance : cette commande ajuste la brillance de votre image en
modifiant la quantité de N dans toutes les couleurs de votre image.
Une hausse de la brillance réduit la quantité de N ; une baisse de la
brillance accroît la quantité de N.
• Saturation : cette commande ajuste la quantité de couleur dans
votre image. Une hausse de la saturation ajoute de la couleur à votre
image ; une baisse de la saturation diminue la quantité de couleur.
Cet outil n’affecte pas la quantité de N dans votre image.
Pour modifier les Niveaux de couleur :
1. Cliquez sur Outils > Niveaux de couleur/de gris dans l’onglet
Correction des couleurs. Vous ouvrez ainsi l’outil Niveaux de
couleur/de gris (voir Figure 10).
2. Dans la zone Niveaux de couleur, cliquez sur chaque valeur et
déplacez-la vers la valeur souhaitée, ou entrez la valeur dans
la case de la valeur.
Niveaux de gris
L’outil Niveaux de gris vous permet de modifier le niveau N d’une image
dans trois plages différentes (hautes lumières, demi-teintes et ombres) en
changeant la quantité de N dans l’image.
Une hausse de la valeur accroît la quantité de noir ; une baisse de la valeur
diminue la quantité de noir.
• Hautes lumières : cette commande ajuste la quantité de noir dans
les tons plus clairs de votre image.
• Demi-teintes : cette commande ajuste la quantité de noir dans les
tons demi-teintes de votre image.
• Ombres : cette commande ajuste la quantité de noir dans les tons
plus foncés de votre image.
24
Limites blanc/noir
L’outil Limites blanc/noir vous permet de nettoyer votre image sans
introduire de contraste. Cet outil a été essentiellement développé
pour nettoyer les images numérisées. Lorsqu’une image est numérisée,
les valeurs du blanc et du noir n’apparaissent pas en tant que vrais blancs
et noirs. La définition de Limites blanc/noir résout ce problème et
équilibre les autres couleurs. Comme les Limites blanc/noir contrôlent
la clarté des moyennes des valeurs de couleurs au lieu de contrôler les
encres, cet outil utilise les valeurs RVB au lieu des valeurs CMJN.
Limite de couleur
Figure 11 : Limite de couleur
Les outils Limite de couleur, Limite de
noir et Limite de blanc sont des outils
supplémentaires. Si vous utilisez ces outils
simultanément, votre image peut devenir
plus sombre ou plus claire que prévu.
L’outil Limite de couleur définit automatiquement les limites de blanc
et de noir à partir d’une plage de couleurs sélectionnée (voir Figure 11).
Cliquez sur Outils dans l’onglet Correction des couleurs, puis sur
Limites blanc/noir pour ouvrir cet outil. Sélectionnez l’option Limite
de couleur et cliquez sur le bouton Échantillon. Cela définit automatiquement la Limite de couleur. Vous pouvez également ajuster la limite
de couleur en entrant les valeurs dans les cases numériques ou en
utilisant les flèches vers le haut et le bas.
Un clic sur le bouton A prend la moyenne de toutes les valeurs RVB
de l’image et déplace les points blancs et noirs dans 5 % du total des
pixels de l’image. Cela signifie que 5 % des pixels les plus clairs sont tous
définis sur blanc et que 5 % des pixels les plus foncés sont définis
sur noir, réduisant ainsi la plage gamma de 10 %.
Limite de blanc
Figure 12 : Limite de blanc
L’outil Limite de blanc vous permet de définir manuellement le point
blanc de votre image en sélectionnant les pixels de votre image qui
représentent le mieux le blanc (voir Figure 12). Cliquez sur Outils dans
l’onglet Correction des couleurs, puis sur Limites blanc/noir pour
ouvrir cet outil. Sélectionnez l’option Limite de blanc et cliquez sur le
bouton Échantillon. Avec votre curseur, cliquez sur le point le plus clair
de votre image ou sur une couleur que vous souhaitez définir comme le
point le plus clair. Vous transformez ainsi en blanc toutes les couleurs
identiques ou plus claires que la couleur sélectionnée. Vous pouvez
également modifier la Limite de blanc en entrant des valeurs dans les
cases R, V et B ou en utilisant les flèches vers le haut et le bas.
25
Limite de noir
Figure 13 : Limite de noir
L’outil Limite de blanc vous permet de définir manuellement le
point blanc de votre image en sélectionnant les pixels de votre image
qui représentent le mieux le blanc (voir Figure 13). Cliquez sur Outils
dans l’onglet Correction des couleurs, puis sur Limites blanc/noir
pour ouvrir cet outil. Sélectionnez l’option Limite de noir et cliquez sur le
bouton Échantillon. Avec votre curseur, cliquez sur le point le plus clair
de votre image ou sur une couleur que vous souhaitez définir comme le
point le plus clair. Vous transformez ainsi en blanc toutes les couleurs
identiques ou plus claires que la couleur sélectionnée. Vous pouvez
également modifier la Limite de noir en entrant des valeurs dans les
cases R, V et B ou en utilisant les flèches vers le haut et le bas.
Remplacement de couleur
L’outil Remplacement de couleurvous permet de modifier les couleurs
d’un travail en substituant une couleur par une autre (voir Figure 14).
Cliquez sur Outils dans l’onglet Correction des couleurs, puis sur
Remplacements de couleur pour ouvrir cet outil. Pour obtenir de plus
amples informations, consultez les fichiers d’aide de votre programme.
Filtres
Un filtre de correction des couleurs est un fichier qui modifie la couleur
d’un travail. Imaginez le filtre comme un carreau de verre coloré : si vous
le placez au-dessus de l’image, il modifie les couleurs de celle-ci.
Un travail ne peut se voir appliquer qu’un seul filtre de correction des
couleurs, mais ce filtre peut contenir plusieurs filtres. Chaque filtre peut
avoir un ou plusieurs outils de correction des couleurs. S’il n’en a pas,
il s’agit d’un filtre vide.
Figure 14 : Remplacement de couleur
Un filtre vide est créé automatiquement
lorsqu’un travail est ouvert pour la
première fois dans Preflight.
Pour créer un filtre :
1. Cliquez sur Fichier > Gestionnaire de filtres (voir Figure 15).
2. Cliquez sur Nouveau.
3. Entrez un nom pour votre filtre.
4. Cliquez sur Fermer.
26
Onglet Imprimer
Configuration d’impression
La Configuration d’impression vous permet de définir les options de flux
de travail, de marques et de sortie. Ces options déterminent le traitement
et l’impression de vos travaux par le programme. Pour accéder à
ces options, sélectionnez l’onglet Imprimer, puis cliquez sur
Configuration d’impression.
Définition des options du flux de travail
Figure 15 : Gestionnaire de filtres
Figure 16 : Options de flux de travail
Pour obtenir de plus amples informations, consultez les fichiers d’aide de
votre programme.
Les options de flux de travail vous permettent de définir les options
suivantes pour le flux de travail (voir Figure 16) :
Après le traitement
• Supprimer image source : cette option supprime l’image source
après le traitement. Elle ne supprime pas le travail et vous pouvez toujours réimprimer ce travail. Vous ne pouvez cependant pas
retraiter le travail.
Après l’impression
• Archiver travail dans l’espace permis : cette option déplace
les travaux imprimés dans la zone Travaux recyclés. Si besoin,
ces travaux seront supprimés pour gagner de la place sur le disque
dur afin de traiter les travaux entrants.
• Archiver travaux indéfiniment : cette option déplace les travaux
dans la zone Travaux recyclés. Même s’il faut libérer de l’espace sur
le disque dur, les travaux archivés ne seront pas supprimés.
• Supprimer travaux : cette option supprime automatiquement
les travaux après impression. Vous ne pouvez pas récupérer,
restaurer ou réimprimer ces travaux.
Création de travail
• Aperçu d’image avant traitement : cette option crée automatiquement un aperçu de vos travaux avant impression.
• Faire une copie de l’image : cette option copie le fichier source vers le dossier de travail au lieu de référencer l’emplacement de
l’image. Si vous traitez des fichiers extrêmement volumineux, vous
souhaiterez peut-être désactiver cette option.
• Créer automatiquement une épreuve : cette option envoie
automatiquement une copie du travail à une autre imprimante en
guise d’épreuve. Pour utiliser cette fonction, vous devez disposer
de la fonction Flux de travail d’épreuve sur votre clé électronique
et devez configurer une imprimante d’épreuve. Contactez votre
représentant si vous ne disposez pas de cette fonction.
27
Options traitement/impression
• Retraiter : cette option retraite le travail chaque fois qu’il est imprimé.
• Imprimer : cette option imprime le travail sans nouveau traitement.
Opérateur
• Attendre opérateur : cette option stoppe l’impression du travail
jusqu’à ce qu’un opérateur choisisse d’imprimer le travail. Chaque travail
apparaît dans la zone Travaux prêts à être imprimés du programme
avec un état suspendu. Vous pouvez imprimer le travail en le mettant en
surbrillance et en cliquant sur l’icône Suspendu.
• Nom d’opérateur par défaut : cette option vous permet de définir
les noms d’utilisateur pour chaque travail. RIP-Queue affiche le nom
d’utilisateur dans la colonne Utilisateur de la file d’attente. Si plusieurs
utilisateurs envoient des travaux à partir de différents systèmes,
cela vous aide à déterminer la provenance de chaque travail.
Options de marques
Les marques sont des lignes spéciales imprimées avec l’image pour aider au
rognage ou à la mesure de la sortie finale. L’option de marques vous permet
également de définir des options d’impression d’étiquette (voir Figure 17).
Marques d’enregistrement
Figure 17 : Options de marques
Les marques d’enregistrement impriment un viseur à chaque coin de
l’image. Cela permet de garantir que l’image est droite de chaque côté
lors du rognage.
Chevauchement de lé en pointillé
Les marques de chevauchement de lé en pointillé sont utilisées lors de la
configuration des lés d’une image avec un chevauchement. Ces marques
montrent où le chevauchement commence/se termine pour vous aider
à assembler les lés facilement. Lors de l’assemblage des lés, la marque
de chevauchement de lé en pointillé d’un lé recouvre la marque
correspondante sur le lé adjacent.
28
Marques de lé de ligne zéro
Les marques de lé de ligne zéro impriment un viseur noir doté d’une
portion interne blanche au milieu de la zone de chevauchement de lé
(voir Figure 18).
Marques de recadrage
Figure 18 : Marques de lé de ligne zéro
Les marques de recadrage sont des marques d’un quart de pouce en
angle droit qui sont placées sur les bords de chaque coin de l’image.
Cette même zone étant utilisée pour les marques d’enregistrement,
les marques de recadrage n’ont aucun effet si vous utilisez déjà des
marques d’enregistrement (voir Figure 19).
Recadage contour
Le recadrage des contours est une ligne continue (d’un pixel d’épaisseur)
imprimée sur la bordure d’une image entière. Le recadrage des contours
utilise la même zone pour les marques de recadrage ; les marques de
recadrage n’ont aucun effet lors de l’utilisation du recadrage des contours
(voir Figure 20).
Impression d’étiquette
Figure 19 : Marques de recadrage
L’option Imprimer étiquette vous permet d’imprimer les informations sur
les travaux à la fin de l’image imprimée. Par exemple, lors du traitement
et de l’impression du travail, l’impression d’étiquette peut contenir des
informations telles que le type d’encre, de support, de configuration du
support et de résolution, ainsi que le nom du fichier. Vérifiez l’option
Utiliser texte de grande taille pour imprimer l’étiquette en utilisant une
police de 22,5 points à la place du paramètre par défaut de 7,5 points.
Chemins de découpe du contour
Figure 20 : Recadrage contours
Pour obtenir de plus amples informations
sur les options d’impression d’étiquette
et de découpe des contours, consultez les
fichiers d’aide de votre programme.
Cochez la case Générer chemins de découpe du contour de lé pour
découper la bordure ou une image. L’option de chevauchement du
rognage découpe la marque de lé de ligne zéro si vous avez découpé
votre image à l’aide d’un chevauchement. Ces fonctions s’appliquent
uniquement si vous utilisez un périphérique de découpe des contours.
29
Options de sortie
L’onglet Sortie contrôle la manière dont RIP-Queue traite les travaux.
Cet onglet est divisé en trois sections : Sortie, Image et Traitement
(voir Figure 21).
Sortie
Figure 21 : Options de sortie
L’impression en échelle de gris peut
donner une apparence tachetée à votre
image. Pour y remédier, convertissez
votre image en échelle de gris à l’aide
d’un programme d’édition d’image
puis imprimez-la à l’aide de l’option
de sortie Couleur.
La section Sortie détermine le type de sortie d’image que RIP-Queue traite.
Vous pouvez choisir l’une des options suivantes :
• Couleur : cette option, celle par défaut, crée la sortie de couleur.
• Échelle de gris : cette option crée une sortie noire et blanc
uniquement à l’aide du canal noir de votre imprimante.
• Séparations : cette option crée une représentation noire et blanche
de chaque canal de couleur. Si la configuration couleur primaire
est CMJN, l’option Séparations imprime quatre images ; si vous
configurez votre support sur CMJNOV, l’option Séparations
imprime six images.
La section Image vous permet d’imprimer le travail en tant qu’image
miroir du fichier d’origine. Cette option est généralement utilisée lors
de l’impression sur un support rétroéclairé ou transparent.
Traitement
Le traitement des options est disponible
uniquement si vous modifiez une image
de trame.
30
La section Traitement vous permet de contrôler la manière dont l’image
est traitée.
• Effectuer le traitement de l’image durant la phase d’impression :
cette option traite l’image lors de l’envoi des données vers l’imprimante. Si vous désactivez cette option, l’image sera d’abord traitée,
puis envoyée vers l’imprimante. Utilisez la stratégie de placement
Imprimer les travaux individuellement lorsque cette fonction est activée.
• Traiter avec interpolation : cette option réduit les bords
irréguliers des images à faible résolution. Bien que cette option
n’ait pas un effet défavorable sur les images à haute résolution,
elle accroît le temps de traitement.
Titre du Preflight :
Gérer les imprimantes
Preflight n’imprimant pas directement vers une imprimante, utilisez le
gestionnaire d’imprimante pour ajouter ou supprimer les imprimantes
RIP-Queue qui doivent être utilisées par Preflight. Cliquez sur Fichier >
Gestionnaire d’imprimante pour ouvrir le gestionnaire d’imprimante
(voir Figure 22).
Lors de l’installation des imprimantes, RIP-Queue ajoute automatiquement
des imprimantes sur Preflight. Utilisez le gestionnaire d’imprimante pour
ajouter les imprimantes RIP-Queue à partir d’un système distant ou pour
rajouter des imprimantes ayant été supprimées précédemment.
Figure 22 : Gestionnaire d’imprimante
La procédure d’ajout d’une imprimante
n’est pas identique à celle d’installation
d’une imprimante. Pour savoir comment
installer une imprimante, consultez le
chapitre 1.
Pour ajouter une imprimante :
1. Dans le gestionnaire d’imprimante, cliquez sur Connecter. Cela
ouvre la boîte de dialogue Naviguer dans imprimantes.
2. Accédez au dossier d’entrée pour l’imprimante que souhaitez
ajouter, mettez en surbrillance le nom de l’imprimante et cliquez
sur Ajouter (voir Figure 23).
Pour supprimer une imprimante :
1. Dans le gestionnaire d’imprimante, cliquez sur Supprimer.
Cela supprime l’imprimante.
2. Cliquez sur Fermer.
La suppression d’une imprimante à partir de Preflight ne supprime
pas cette imprimante dans RIP-Queue. Cependant, la suppression d’une
imprimante de RIP-Queue supprime l’imprimante dans Preflight.
Figure 23 : Naviguer dans imprimantes
31
3
Imprimantes virtuelles
et autres systèmes
Objectifs
L’impression virtuelle requiert que les
dossiers prioritaires soient activés sur
votre clé électronique.
Ce chapitre traite des imprimantes virtuelles, de l’utilisation d’autres
systèmes d’exploitation et de l’impression Web. À la fin de ce chapitre,
vous saurez :
• Utiliser les imprimantes virtuelles
• Paramétrer des systèmes d’exploitation non-Windows
• Imprimer à l’aide du portail Web
Utiliser l’imprimante virtuelle
Une imprimante virtuelle est une imprimante RIP-Queue utilisée en
tant qu’imprimante Windows. Lors de l’installation d’une imprimante
RIP-Queue, RIP-Queue la crée et la partage automatiquement en tant
qu’imprimante Windows. Cela signifie que vous pouvez envoyer un travail
à partir de n’importe quel ordinateur ou application vers RIP-Queue en
choisissant Fichier > Imprimer dans l’application.
Impression à partir d’autres systèmes Windows
Pour ajouter une imprimante virtuelle à votre système
Windows :
1. À partir du menu Démarrage de Windows, accédez à Paramètres >
Imprimantes > Ajouter imprimante.
2. Choisissez d’ajouter une imprimante en réseau et accédez au
système RIP-Queue.
3. Installez l’imprimante.
Vous pouvez définir vos options dans la boîte de dialogue Imprimante.
Certaines fonctions de la boîte de dialogue Option avancée peuvent ne
pas s’appliquer lors de l’impression vers une imprimante virtuelle.
32
Imprimantes virtuelles et autres systèmes : Guide de l’utilisateur
Impression à partir de Mac OSX (10.2.8 ou
précédente)
Pour imprimer à partir de votre Mac OSX :
1. Vérifiez que vous disposez de capacités de connectivité Windows/Macintosh.
Figure 1 : Liste d’imprimantes
2. Si votre Mac ne peut pas accéder au dossier PPD Mac RIPQueue (ONYX Graphics\Production House\server\PPD\Mac),
copiez les PPD à partir du dossier PPD Mac RIP-Queue vers le
disque dur du Mac.
3. Sur votre Mac, ouvrez Centre d’impression (voir Figure 1).
4. Dans la boîte de dialogue Liste d’imprimantes, cliquez sur Ajouter.
5. Utilisez le menu déroulant pour sélectionner le protocole que
le package de connectivité de votre Mac utilise pour partager
l’imprimante.
6. Sélectionnez l’imprimante appropriée (voir Figure 2).
Figure 2 : Sélectionner une imprimante
7. Utilisez le menu déroulant Modèle d’imprimante pour sélectionner
ONYX Graphics, puis choisissez le nom du modèle qui correspond
à l’imprimante que vous souhaitez installer. Si ni ONYX Graphics,
ni le nom du modèle approprié n’apparaît, sélectionnez Autre en
guise de modèle d’imprimante. Puis, accédez aux PPD à partir du
dossier PDD Mac RIP-Queue (ou à partir du disque dur du Mac si
vous les avez copiés à cet endroit) et sélectionnez le PPD approprié
pour votre imprimante (voir Figure 3).
8. Cliquez sur Ajouter.
Figure 3 : Sélectionner un PPD
Impression à partir de Mac OSX (10.3.x ou
ultérieure) avec Impression Windows
Configuration du réseau
La configuration du réseau garantit que vos ordinateurs peuvent communiquer par le réseau.
Pour configurer le réseau :
L’utilitaire Ping est un outil de
l’administrateur du système utilisé
pour voir si un ordinateur fonctionne et
si les connexions réseau sont intactes.
S’il n’existe aucune communication
entre le PC et le Mac OSX, consultez
votre administrateur réseau pour
obtenir de l’aide.
1. Recherchez les adresses IP des deux ordinateurs.
2. Ouvrez une invite de commande (Démarrer > Programmes >
Accessoires > Invite de commande).
3. Envoyez une commande ping à partir du PC pour voir s’il existe
une communication entre les ordinateurs. Pour ce faire, tapez :
ping <adresse IP de l’ordinateur OSX> dans l’invite de commande
et appuyez sur Entrée.
33
Création d’un nom de partage de l’imprimante
virtuelle
Un nom de partage vous permet de reconnaître l’imprimante virtuelle
à partir de votre Mac.
Pour créer le nom de partage :
1. À partir du menu Démarrer, sélectionnez Paramètres > Imprimantes
et télécopies.
2. Cliquez avec le bouton droit de la souris sur l’imprimante virtuelle
ONYX et sélectionnez Partage.
3. Dans la boîte de dialogue Propriétés de l’imprimante virtuelle,
localisez le Nom de partage et modifiez-le afin qu’il contienne
moins de 12 caractères.
4. Cliquez sur OK.
Ajout de l’imprimante sur un Mac OSX
Pour ajouter une imprimante sur un Mac OSX :
1. Sur votre PC, copiez le PPD situé dans ONYX Graphics\
Production House\Server\PPD\Mac.
2. Collez le PPD quelque part sur votre Mac.
3. Sur votre Mac, ouvrez l’utilitaire d’imprimante (Aller >
Utilitaires > Utilitaire de configuration de l’imprimante)
et ajoutez une nouvelle imprimante.
4. Sélectionnez Impression Windows dans la première liste
déroulante et Voisinage réseau dans la seconde.
Figure 4 : Impression Windows
5. Sélectionnez le Domaine ou le Groupe de travail dont la
machine RIP est membre (voir Figure 4).
6. Sélectionnez le nom du PC sur lequel se trouve RIP-Queue.
7. Sélectionnez l’imprimante que vous souhaitez utiliser et cliquez
sur Choisir.
8. À partir de la liste déroulante Modèle d’imprimante, sélectionnez
Autre et allez au dossier dans lequel vous avez placé le PPD.
9. Cliquez sur Ajouter (voir Figure 5).
Figure 5 : Ajouter
Impression à partir de Mac OSX (10.3.x ou
ultérieure) avec Printservices pour UNIX
Configuration du réseau
La configuration du réseau garantit que vos ordinateurs peuvent
communiquer par le réseau. Pour configurer le réseau, suivez les
instructions pour imprimer avec Impression Windows.
34
Imprimantes virtuelles et autres systèmes : Guide de l’utilisateur
Installation de Printservices pour UNIX
Pour installer Printservices pour UNIX :
1. À partir du menu Démarrer, sélectionnez Paramètres > Panneau
de configuration > Ajouter ou supprimer des programmes.
2. Cliquez sur Ajouter/Supprimer des composants Windows.
3. Faites défiler jusqu’à Autres services de fichiers et d’impression
en réseau. Cliquez sur la case à cocher associée. Puis cliquez
sur Détails.
4. Activez Services d’impression pour UNIX et cliquez sur OK.
5. Dans la boîte de dialogue Composants Windows, cliquez sur
Suivant pour configurer la modification.
Figure 6 : Boîte de dialogue Services
6. À partir du menu Démarrer, sélectionnez Paramètres > Panneau de
configuration > Outils administratifs > Services (voir Figure 6).
7. Faites défiler jusqu’à Serveur d’impression TCP/IP et doublecliquez dessus (voir Figure 7).
8. À partir de la liste déroulante Type de lancement, choisissez
Automatique, puis cliquez sur Démarrer.
Création d’un nom de partage de l’imprimante
virtuelle
Un nom de partage vous permet de reconnaître l’imprimante virtuelle à
partir de votre Mac. Pour créer un nom de partage, suivez les instructions
pour imprimer avec Impression Windows.
Ajout de l’imprimante sur un Mac OSX
Figure 7 : Propriétés du serveur d’impression TCP/IP
Pour ajouter une imprimante sur un Mac OSX :
1. Sur votre PC, copiez le PPD situé dans ONYX Graphics\
Production House\Server\PPD\Mac.
2. Collez le PPD quelque part sur votre Mac.
3. Sur votre Mac, ouvrez l’utilitaire d’imprimante (Aller >
Utilitaires > Utilitaire de configuration de l’imprimante).
4. Ajoutez une nouvelle imprimante.
5. À partir de la liste déroulante Modèle d’imprimante, sélectionnez
Autre et allez au dossier dans lequel vous avez placé le PPD.
6. Sélectionnez LPR en tant que port d’imprimante.
7. Pour la file d’attente, choisissez le Nom de partage de votre
imprimante virtuelle.
35
Si vous ne disposez pas de Preflight,
contactez votre représentant pour une
mise à jour de la clé.
Utilisation du portail Web (accès HTTP)
Le portail Web vous permet d’envoyer les travaux vers RIP-Queue à partir
de n’importe quel ordinateur sur votre réseau via votre navigateur Web
(voir Figure 8). Cela inclut l’envoi de travaux à partir des Mac.
Pour lancer le portail Web :
1. Ouvrez RIP-Queue et votre navigateur Internet.
2. Dans la barre d’adresse du navigateur, tapez http:// et le nom de
la machine sur laquelleRIP-Queue est en cours d’exécution.
3. Appuyez sur Entrée.
Soumettre un travail en utilisant le portail Web
Figure 8 : Portail Web
Pour soumettre un travail en utilisant le portail Web :
1. Dans le portail Web, cliquez sur Parcourir dans la zone Soumettre un nouveau travail.
2. Accédez à votre image et cliquez sur Ouvrir.
3. Dans le portail Web, sélectionnez l’imprimante et la configuration
rapide que vous souhaitez utiliser.
4. Cliquez sur Soumettre un nouveau travail.
5. Cliquez sur Démarrage dans le portail Web pour actualiser la page.
Après avoir soumis un travail au portail Web, cliquez sur les paramètres du travail de modification du nom du travail. Cliquer sur Actualiser
répète la dernière action que vous avez effectuée.
36
Imprimantes virtuelles etTitre
autres
dusystèmes :
092407-7.1

Merci d`avoir choisi ONYX®. - TG

Transcription

Documents pareils

Note d`application AN-153 Définition d`une taille de papier

Lieu : un hôtel de la région : (Chems, Oasis, Diar elbarbar)

imprimer sur du bois

Le système CASIO pour le commerce Gestion de

Installation d`une imprimante sous Windows XP

Imprimer en toute sérenité

COMMENT REMETTRE LE COMPTEUR ? ZERO

Calculatrice, ibico 15249 Calculatrice imprimante 1232X

Fiche n° 42 : J`imprime du A0 en multiples A4 (réédité - URL
