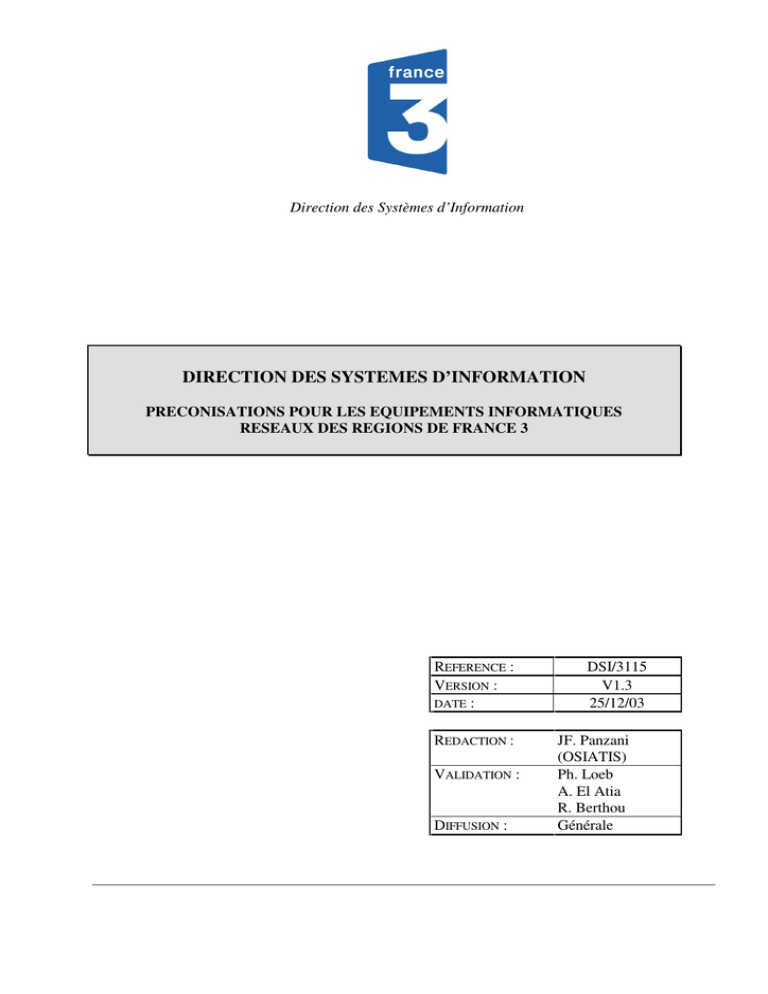

DIRECTION DES SYSTEMES D’INFORMATION
PRECONISATIONS POUR LES EQUIPEMENTS INFORMATIQUES
RESEAUX DES REGIONS DE FRANCE 3
REFERENCE :
VERSION :
DATE :
REDACTION :
VALIDATION :
DIFFUSION :
DSI/3115
V1.3
25/12/03
JF. Panzani
(OSIATIS)
Ph. Loeb
A. El Atia
R. Berthou
Générale
Préconisations DSI pour les éléments informatiques réseaux
SOMMAIRE
1.
OBJET DU DOCUMENT
6
2.
CONTEXTE
6
3.
LIMITATION
6
4.
NOTES D’APPLICATION DU DOCUMENT
7
4.1.
4.2.
4.3.
4.4.
4.5.
4.6.
5.
LOCAUX (SALLES INFORMATIQUES ET LOCAUX TECHNIQUES)
BAIE CABLAGE
BAIE DE SERVEURS
KVM
CÂBLAGE
ALIMENTATION
7
7
7
8
8
8
GENERALITES SUR LES ARCHITECTURES
9
5.1. GENERALITES SUR LES ARCHITECTURES DE CABLAGE
9
5.1.1. PRINCIPE DE DISTRIBUTION DU CABLAGE BANALISE DANS UN BATIMENT
9
5.1.2. ARCHITECTURE D’UN CABLAGE INFORMATIQUE STANDARD UN CONCENTRATEUR PRINCIPAL (CP) 10
5.1.3. ARCHITECTURE D’UN CABLAGE INFORMATIQUE SECURISE 2 CONCENTRATEURS DISTINCTS (CP + CBU)
11
5.2. GENERALITES SUR LES ARCHITECTURES RESEAU
12
5.2.1. UN ADRESSAGE IP COHERENT A RESPECTER
12
5.2.1.1. GENERALITES
12
6.
SPECIFICATIONS DES ELEMENTS A METTRE EN ŒUVRE POUR L’INFORMATIQUE
6.1. LOCAUX INFORMATIQUES
6.1.1. SALLES INFORMATIQUES ET LOCAUX TECHNIQUES
6.1.1.1. EMPLACEMENT
6.1.1.2. SURFACE ET VOLUME
SALLE INFORMATIQUE :
6.1.1.3. ACCES
6.1.1.4. ENVIRONNEMENT
6.1.1.5. FAUX PLANCHER
6.1.1.6. FAUX PLAFOND
6.1.1.7. SECURITE INCENDIE
DSI
DI 3115/ V 1.3
14
14
14
14
14
16
16
16
16
16
16
Page 2/ 48
6.1.2. BAIE DE CABLAGE (BAIE DE FEDERATION, BAIE DE DISTRIBUTION)
6.1.3. BAIE SERVEUR
6.1.4. EQUIPEMENTS KVM
6.2. CABLAGE
6.2.1. CHEMIN DE CABLES, MASSES ET TERRE INFORMATIQUE
6.2.2. LIAISONS INTER-REPARTITEURS (OU INTER-BAIES)
LES ROCADES
6.2.3. CABLE FIBRE OPTIQUE
6.2.4. DISTRIBUTIONS D’ETAGES (BAIES DE BRASSAGE)
LES CAPILLAIRES
6.2.5. CABLE PAIRE TORSADEES INFORMATIQUE : CATEGORIE 5, 5E, 6 ?
6.2.6. DES PRISES RJ45 UNIVERSELLES
6.3. ALIMENTATION ELECTRIQUE ET CLIMATISATION
6.3.1. 5GENERALITES
6.3.2. ALIMENTATION HQ ET HQS
6.3.3. CLIMATISATION
17
19
20
21
21
22
22
23
23
24
24
24
24
25
7. PRECONISATIONS DSI SUR LA MISE EN ŒUVRE DANS L’ENVIRONNEMENT DES CAT DE
FRANCE3
26
7.1. GENERALITES SUR LES ARCHITECTURES DE CABLAGES ET DE RESEAUX
26
7.2. LOCAUX INFORMATIQUES
27
7.2.1. SALLES INFORMATIQUES ET LOCAUX TECHNIQUES
27
7.2.2. LES BAIES DE LA SALLE INFORMATIQUE (SI) D’UN CAT, QUEL QUE SOIT LE TYPE (A, B, C OU D)
28
7.2.3. LES BAIES DANS LE CONCENTRATEUR PRINCIPAL (CP) D’UN CAT, QUEL QUE SOIT LE TYPE (A, B, C OU D)
30
7.2.4. LES BAIES DANS UN SOUS-REPARTITEUR (SR) D’UN CAT, QUEL QUE SOIT LE TYPE (A, B, C OU D)
31
7.2.5. EQUIPEMENTS KVM
32
7.3. CABLAGE
33
7.3.1. CHEMIN DE CABLES, MASSES ET TERRE INFORMATIQUE
33
7.3.2. LES LIAISONS INTER-BAIES (OU INTER-ETAGES)
LES ROCADES
33
7.3.3. CABLE FIBRE OPTIQUE
33
7.3.4. LES DISTRIBUTIONS D’ETAGES (BAIES DE BRASSAGE)
LES CAPILLAIRES
34
7.3.5. CABLE CATEGORIE 5E / 6 (PAIRES TORSADEES)
34
7.3.6. DES PRISES RJ45 UNIVERSELLES
35
7.4. ALIMENTATION ELECTRIQUE ET CLIMATISATION
35
7.4.1. COURANT HQ
35
7.4.2. CLIMATISATION
36
8.
LES LIVRABLES D’UN SYSTEME DE CABLAGE
38
8.1. PLAN DE L’INSTALLATION
8.1.1. SCHEMA DE PRINCIPE
8.1.2. CHECK LISTE DE PREPARATION DE LA VERIFICATION DU CABLAGE CUIVRE
8.1.3. TESTS REFLECTOMETRIQUES DES CABLES
8.2. CHECK LISTE DE VERIFICATION D’APTITUDE GENERALE DU CABLAGE CUIVRE
38
39
40
41
42
9.
44
ANNEXES
9.1. PLAN D’ADRESSAGE DE REFERENCE POUR LES REGIONS
9.2. NORMALISATIONS DES SOUS RESEAUX A FRANCE3 :
9.2.1. NUMEROTATION GENERALE DES VLANS
9.2.2. ADRESSES IP RESERVEES (UTILISATION DE LA PARTIE HOST DE L’ADRESSE IP)
DSI
DI 3115/ V 1.3
44
45
45
45
Page 3/ 48
9.3.
9.4.
EQUIPEMENTS DES CAT
IDENTIFICATION PAR CODES DE COULEURS
DSI
46
48
DI 3115/ V 1.3
Page 4/ 48
RESUME
Le projet « Sécurisation Process » a exprimé le souhait que la DSI mette à disposition un document de préconisations sur
l’implantation des salles informatiques en Régions.
Ce document présente,
•
les généralités sur les architectures de câblages et de réseaux,
•
les spécifications techniques France3/DSI sur les éléments à mettre en œuvre dans les salles informatiques ou les
réseaux de câblage, accompagnés d’informations sur l’état de l’art pour leur mise en œuvre,
(Salle Informatique, Locaux techniques, Baies Serveurs, Baies Câblage, Courant HQ, Climatisation, …)
•
les méthodes de mise en œuvre de ces éléments informatiques adaptés aux CAT de France3,
(Salle Informatique, Locaux techniques, Baies Serveurs, Baies Câblage, Courant HQ, Climatisation, …)
Le chapitre 7 traite spécifiquement des éléments informatiques à mettre en œuvre dans les CAT de France3.
DSI
DI 3115/ V 1.3
Page 5/ 48
Ce document présente,
•
les généralités sur les architectures de câblages et de réseaux,
•
les spécifications techniques France3/DSI sur les éléments à mettre en œuvre dans les salles
informatiques ou les réseaux de câblage, accompagnés d’informations sur l’état de l’art pour
leur mise en œuvre,
(Salle Informatique, Locaux techniques, Baies Serveurs, Baies Câblage, Courant HQ, Climatisation,
…)
•
les méthodes de mise en œuvre de ces éléments informatiques adaptés aux CAT de France3,
(Salle Informatique, Locaux techniques, Baies Serveurs, Baies Câblage, Courant HQ, Climatisation,
…)
Le chapitre 6 traite spécifiquement des éléments informatiques à mettre en œuvre dans les CAT de
France3.
Ce document répond à la demande exprimée par le projet « Sécurisation Process », à savoir disposer d’une
première version de préconisations de la DSI sur l’implantation des salles serveurs en région pour début
novembre.
Précisons que de manière plus générale, la DSI prépare une « Méthode d’accompagnement du changement des
réseaux des sites de provinces de France3 ».
Ce document est livré en version initiale, et nécessitera de ce fait d’être affiné ou modifié en fonction des
remontées ou commentaires exprimés par les régions suite à son utilisation.
Les préconisations, recommandations présentés dans ce document, ne remplacent en aucun cas l’état de l’art
sur les salles informatiques, climatisation, courants électriques ou systèmes de câblage, qui doivent être
maîtrisés par les intervenants en charge de chacun de ces domaines.
DSI
DI 3115/ V 1.3
Page 6/ 48
Il est important de préciser que ce document donne un vue complète des secteurs concernés par la sécurisation.
L’adéquation à ce document doit être pondérée suivant des domaines distincts de criticité.
Notre vision de ces domaines doit permettre de déterminer les points importants à réaliser sur un site
pour avoir un niveau de sécurité minimale..
V= vitale
Les spécifications ont étés classifiées suivant les
critères ci-après :
N= Nécessaire
I= Important
S=Souhaitable
Items
Dimensionnement
Sécurité accès
Ventilation
Faux Plancher
Securite incendie
#
$
Items
Existences
Dimension
Mise en œuvre
Identification
câblage
Séparation
bandeaux
!
Classification
I
V
V
S
V
"
%
Classification
V
I
I (accessibilité = V)
I
I
#
&
Items
Classification
V
Existences
Dimensionnement I
Etiquetage
V
DSI
DI 3115/ V 1.3
Page 7/ 48
'()
Items
Existences
*
$
Classification
S
%
Items
Chemin câble
Séparation courant fort / faible
Mise à la terre
Positionnement
(passage à cote d’éléments moteur ou remmenant)
+
Classification
I
I
I
I
,
Items
Courant HQ ou HQS
Tableau des puissance requise par les élément sur un même
onduleur (et adéquation a la capacité de celui ci)
Supervision des onduleurs
DSI
DI 3115/ V 1.3
Classification
V
V
I
Page 8/ 48
*-. .
*
.
-. .
!
.
!
$
%
5.1.1.
Principe de distribution du câblage banalisé dans un
bâtiment
La distribution à l'
intérieur du bâtiment est pour chaque zone, de type étoile, sur des câbles quatre paires
de catégorie 6.
Les étoiles sont constituées autour des points de concentration, appelés « Sous-Répartiteur d’étage »
(SR), propres à chaque zone, à partir des équipements de brassage situés dans les baies de brassage.
Ces points de concentration sont "reliés" entre eux par des câbles cuivres ou fibres optiques. Les rocades
sont ainsi crées afin de réaliser toutes les chaînes de liaison souhaitées mettant en relation les différentes
zones.
Les Sous Répartiteurs d’étage (SR), composés de une à plusieurs « Baies de distribution de câblage »
(BD) seront placés dans des « Locaux Techniques » (LT).
Le « Concentrateur Principal » (CP), fédère le câblage en concentrant les rocades provenant des
différents Sous-Répartiteurs (SR) d’étage, et sera installé dans un Local Technique (LT).
Afin de disposer d’une architecture de câblage redondante, un deuxième concentrateur pourra être mis en
place. On conviendra à France3 de le nommer « Concentrateur Backup » (CBU). Comme le
Concentrateur Principal il concentrera un 2° jeu de rocades provenant des différents Sous-Répartiteurs
(SR) et sera installé dans un Local Technique (LT) impérativement distinct1 du Répartiteur Général.
Les deux Concentrateurs, CP et CBU, seront reliés directement entre-eux par des câbles fibres optiques et
cuivres.
1
Le CBU sera situé dans un LT le plus indépendant possible de celui hébergeant le CP : étage et zone du
bâtiment différents.
DSI
DI 3115/ V 1.3
Page 9/ 48
Figure 1 : Principe de distribution informatique dans un bâtiment
5.1.2.
Architecture d’un câblage informatique standard
Concentrateur Principal (CP)
Un
Dans cette architecture, appelée « Structure en Etoile » les différentes baies de distribution sont
raccordées selon les principes suivants :
1.
Différents Locaux Techniques (LT), qui hébergent
le Concentrateur Principal (CP) ,
les Sous-Répartiteurs (SR) d’étages.
2.
Entre le Concentrateur Principal et les Sous-Répartiteurs d’étages, doivent être mis en place
(étoile),
Des Fibres Optiques appelées « rocades optiques »
Et des paires torsadées supplémentaires appelées « rocades cuivres »
3.
Entre les différents Sous-Répartiteurs d’étages, peuvent être mis en place si nécessaire (maillage),
Des rocades en paire torsadées appelées « liens de compensation », pour permettre facilement le
passage d’un répartiteur à un autre (sans repasser par le répartiteur principal)
4.
Entre chaque Sous-Répartiteur d’étage et les bureaux de l’étage, doivent être mis en place
(étoile)
les câbles de distribution en paires torsadés, pour les postes de travail et téléphones, appelés aussi
« Capillaires d’étage ».
la DSI recommande à minima cette architecture pour les Régions
DSI
DI 3115/ V 1.3
Page 10/ 48
Figure 2 : Architecture câblage informatique standard
5.1.3.
Architecture d’un câblage informatique sécurisé
Concentrateurs distincts (CP + CBU)
2
Dans cette architecture, appelée « Structure en Etoile-Double » les différentes baies de distribution sont
raccordées selon les principes suivants :
1.
Différents Locaux Techniques (LT), qui hébergent
le Concentrateur Principal (CP)
le Concentrateur Backup (CBU),
les Sous-Répartiteurs (SR) d’étages.
2.
Entre chaque Concentrateur et les Sous-Répartiteurs d’étages, doit être mis en place (doubleétoile),
Des Fibres Optiques appelées « rocades optiques »
3.
Entre les différents Sous-Répartiteurs d’étages, peuvent être mis en place si nécessaire (maillage),
Des rocades en paire torsadées appelées « liens de compensation », pour permettre facilement le
passage d’un répartiteur à un autre (sans repasser par le Concentrateur Principal)
4.
Entre chaque Sous-Répartiteur d’étage et les bureaux de l’étage, doivent être mis en place
(étoile)
DSI
DI 3115/ V 1.3
Page 11/ 48
les câbles de distribution en paires torsadés, pour les postes de travail et téléphone, appelés aussi
« Capillaires d’étage ».
5.
Entre les deux Concentrateurs (CP et CBU), doivent être mis en place,
Des Fibres Optiques appelées « rocades optiques »,
Cette architecture, plus coûteuse que l’architecture
standard vue en §5.1.2, devra toutefois être utilisée,
si l’on souhaite que l’architecture du réseau dispose
:
• de 2 points de concentration distincts pour un
dédoublement (normal/backup) des serveurs,
• de 2 jeux de switches de fédération
(normal/backup),
• et de tout autre élément critique devant être
dédoublé (normal/backup).
Pour exemple, cette architecture (double-étoile) a
été retenue et mise en place
• aussi bien au Siège de France3
• qu’à la Régie Finale de Varet.
Figure 3 : Architecture câblage sécurisé
*
-. .
5.2.1.
.
!
/.
Un adressage IP cohérent à respecter
5.2.1.1. Généralités
L’adressage IP définit l’appartenance du réseau selon deux cas :
• Réseau public
• Réseau privé
Adresses des réseaux publics :
• Elles sont gérées et attribuées par une autorité mondiale (l’ INIA)
• L’INIA délègue la gestion à une autorité compétente dans chaque pays (INRIA pour la France).
• L’attribution d’une adresse réseau publique doit faire l’objet d’une demande à l’autorité du pays concerné
DSI
DI 3115/ V 1.3
Page 12/ 48
Adresses des réseaux privés :
• Elles sont définies par l’autorité mondiale
• Le document RFC1918 décrit les plages d’adresses privées utilisables, à savoir :
• 10.0.0.0
à
10.255.255.255
adresses de classe A
• 172.16.0.0
à
172.31.255.255
adresses de classe B
• 192.168.0.0
à
192.168.255.255
adresses de classe C
• Ces adresses ne sont pas connues du réseau Internet mondial et apporte une sécurité supplémentaire des sites où elle est
mise en œuvre.
La mise en œuvre d’un plan d’adresse pour l’entreprise doit faire l’objet d’une attention particulière.
5.2.1.2.Plan d’adressage France3
PRECONISATIONS DSI
Tous les réseaux devant pouvoir être interconnectés (interconnections applicatifs), à l’exception peut être du réseau haut
débit, il est nécessaire de prévoir un adressage IP cohérent avec la norme d’adressage IP de France3.
La norme France 3 :
• Utilise l’adresse de classe A public (RFC1918) 1er octet de l’adresse IP 10.XX.yy.zz
• identifie le site principal de rattachement (BRI) avec le 2eme octet de l’adresse IP,
10.XX.yy.zz
• identifie les sous réseaux rattachés au site principal (locale, desk informatique, TNR …) avec le 3eme octet
10.XX.yy.zz
• l’intégration des nouveaux réseaux devra se conformer à cela, c’est à dire avoir un préfixe de réseau
commençant par 10.XX .yy, en correspondance avec le site concerné et les sous réseaux (cf §9.1).
• Le nombre d’adresses hôtes disponible dans les sous réseaux (dépendant du masque de réseau est variable
selon les besoins spécifiques exprimés pour chacun des types de sous réseau identifié.
Pour un exemple, consulter le § 7.1
Pour la liste des adresses et sous-adresses réseaux de site, consulter les annexes §9.1 et §9.2
L’annexe §9.1, présente l’adressage IP de référence pour chaque site France3.
+
.
2
..
0
1 &
Ce chapitre est articulé en 3 parties: Locaux informatiques - Câblages - Alimentations électriques & Climatisations.
+
6.1.1. Salles informatiques et Locaux Techniques
A l’origine, dédiés à l’informatique, ces locaux peuvent être aujourd’hui mutualisés avec la téléphonie, voire les métiers.
Il faut distinguer deux types de locaux dédiés à l’informatique :
• Les salles informatiques qui hébergent, les éléments de fédération, les serveurs, les liaisons extérieures…
• Les locaux techniques, qui hébergent, le concentrateur principal, l’autocommutateur, le câblage capillaire, les sousrépartiteurs d’étages, les équipements de distribution (informatique, téléphonie, métier),
6.1.1.1. Emplacement
L'
emplacement d’une salle informatique ou d’un local technique sera choisi en fonction de plusieurs critères :
la possibilité de raccordement à la colonne montante et aux chemins de câbles des couloirs,
l'
optimisation des distances "distribution plateau" (longueur de câble inférieur à 80m),
l'
éloignement (plusieurs mètres) des principales sources de champs électromagnétiques ( machinerie d'
ascenseurs,
courants forts "moteurs")
sa capacité à rester hors d’eau, même en période d’inondation
sa protection par rapport aux circuits de distribution d’eaux chaudes et froides dans les plafond
sa protection par rapport aux phénomènes de condensation des gaine de climatisation (instalation de bacs de rérension
ou autre dispositif sécurisant).
6.1.1.2. Surface et Volume
Les caractéristiques données ci-après pour les locaux techniques sont seulement des recommandations.
Local technique :
Le local technique doit être dimensionné de manière à permettre
l’installation de la ou des armoires de brassage pour la distribution des
lignes de raccordement du câblage universel.
La porte aura une largeur d’au moins 90 cm et une hauteur de
205 cm pour permettre le passage des armoires de brassage. La porte
devra s’ouvrir vers l’extérieur
La surface au sol est de 6 à 8 m² de forme rectangulaire (le petit coté
étant d'
au moins 2 mètres et la hauteur d'
au moins 2,5 mètres ).
Préconisations DSI pour les équipements informatiques réseaux
Pré-requis :
Pour les baies, accéder aux baies par les trois cotés.
Regrouper les équipements télécoms dans les mêmes locaux.
Prévoir une alimentation électrique HQ ou HQS dédiée à l'informatique .
Salle Informatique :
La salle informatique suivra les mêmes principes, mais dans des dimensions supérieures, car :
d’une part elle prend en charge une plus grande variété d’équipements (baies, serveurs, autocom, etc …),
d’autre part les équipements ne sont pas tous prévus pour un rangement dans des baies (non rackable)
6.1.1.3. Accès
Pré-requis :
Le local ne sera accessible qu’aux personnes autorisées.
Il sera fermé à clé ou équipé d’un accès par badge.
6.1.1.4. Environnement
Pré-requis :
Le local doit être ventilé naturellement ou artificiellement mais avec échange d’air, avec volume
extérieur et filtre à poussière ou prise d’air plus haut que le ras du sol.
Température :
15°C < T < 28°C
Humidité :
40 % < H < 70 % sans condensation.
6.1.1.5. Faux plancher
Pré-requis :
35 cm de hauteur (hauteur adaptée pour une climatisation efficace).
6.1.1.6. Faux plafond
Pas de Pré-requis :
Un faux plafond technique peut être utile mais n’est pas indispensable
6.1.1.7. Sécurité incendie
Pré-requis :
Pas de système à eau
DIrection des Systèmes d’Information
16/48
6.1.2.
Baie de câblage (baie de fédération, baie de distribution)
Toutes ces baies sont au standard 19 pouces et d'
une hauteur pouvant atteindre plus de deux mètres (42U).
Cependant nous verrons dans le chapitre suivant que les baies serveurs nécessitent une profondeur supérieure
à celle des baies de câblage.
Une baie de câblage héberge :
les tiroirs optiques,
les panneaux de brassage RJ 45 pour les rocades,
les panneaux de brassage RJ 45 pour la distribution horizontale,
les panneaux de brassage téléphonique,
un bandeau équipé de prises électriques,
une liaison de mise à la "Terre informatique",
les matériels actifs (hubs, commutateurs, concentrateurs, modems..)
les liaisons avec l’extérieur (RNIS, Frame Relay, Fibre Privé, …)
Format d’une baie câblage
armoire rack 19’’ en L800 X P800 de hauteur 41 ou 42U,
Spécifications à prendre en compte
EXTRAIT DE L’ETAT DE L’ART
Caractéristiques techniques :
• hauteur minimale recommandée : 41U ou 41HE
• 4 pieds réglables ou roulettes
• points de fixation Rack 19" (profil) ayant une rigidité permettant de fixer des éléments actifs jusqu’à 30 kg
• boucles de passage pour la canalisation des câbles de renvoi fixées au châssis.
• introduction des câbles peut être prévue par l’arrière, le haut ou par le bas,
• doit être équipée d’une réglette d’au minimum 9 prises 230V de type 13 en bas d’armoire.
Contraintes de mise en oeuvre :
• disposer de 1/3 d’espace libre réservé pour l’installation d’éléments actifs
• dans le cas où deux armoires seraient installées côte à côte, les flancs de liaison entre armoires seront
supprimés. Les armoires seront fixées rigidement entre elles par le système adéquat
• alimentation de l’armoire au minimum par un câble TT 3 x 1.5, assuré à 10A (P = 2,3 kW)
• prévoir une alimentation sur le réseau secouru ou sans coupure (HQ) pour le secours des éléments actifs ou
plusieurs alimentations secondaires HQ protégées par des disjoncteurs indépendants en cas d’alimentation
redondante des équipements
• étiquetage mentionnant l’origine de l’alimentation courant fort, apposée vers les prises et bien visible
17/48
Schéma d’utilisation d’une baie de câblage (incluant informatique, téléphonie et
métier)
Il s’agit ici d’un exemple générique d’utilisation d’une baie de distribution (BD) incluant les aspects
Informatiques, Téléphonie et Métier.
Les chapitres 7.2.2 , 0 et 7.2.4 présentent les configurations des baies à prévoir dans les CAT.
EXEMPLE D’AGENCEMENT
DISTRIB + TEL + INFO + METIER
INTER-BAIES
(FO)
DISTRIBUTION
MUTUALISEE
INTER-BAIES
(CU)
TELEPHONE
EQUIPEMENTS
ACTIFS
INFORMATIQUE
EQUIPEMENTS
ACTIFS
METIER
x
Schéma d’une baie de distribution standard (incluant informatique, téléphonie et métier)
18/48
Identification dans une baie de câblage
L’identification des câblages de téléphonie et d’informatique dans les baies doit se faire clairement et notamment
par des moyens de couleurs pour tous ce qui est cordons de brassage de renvoi et de raccordement
Il est nécessaire aussi que les bandeaux de téléphonie et d’informatique de prises Rj45 soient distincts et
suffisamment séparés au sein d’une même baie de brassage (s’il n’est pas possible d’avoir une baie par type
(téléphonie et informatique)
Il convient aussi de procéder à des moyens d’identification par marquage distinct d’une ligne depuis la prise
Rj45 (poste client) jusqu’au bandeau en baie.
La DSI recommandé de définir un code de couleur pour le site afin de,
Différentier l’utilisation des baies de câblage, équipements actifs, brassières et cordons utilisateurs,
selon les activités : Informatique – Téléphonie - Métiers.
A MINIMA cette identification colorée devra être réalisée pour :
• l’étiquetage du nom de la baie (ou portion de baies)
• les cordons de brassage (dans les baies)
• les cordons utilisateurs (dans les bureaux, pour le raccordement des PC et équipements)
Le § 8 .4 présente un code de couleur pour l’ensemble des éléments
informatiques d’un site.
6.1.3.
Baie Serveur
Toutes ces baies sont au standard 19 pouces et d'
une hauteur pouvant atteindre plus de deux mètres.
Cependant ces baies serveurs nécessitent une profondeur supérieure à celle des baies de câblage.
Une baie serveur héberge ;
les matériels serveurs et leurs accessoires,
éventuellement des tiroirs optiques et des panneaux de brassage RJ45, pour un brassage direct des
serveurs,
un bandeau équipé de prises électriques et une liaison de mise à la "Terre informatique",
Format d’une baie serveur
armoire rack 19’’ en L800 X P1000 de hauteur 41 ou 42U,
19/48
Spécifications à prendre en compte :
Elles sont identiques à celles présentées au chapitre précédent (§ 0).
Identification dans une baie serveur
La DSI recommandé de définir un code de couleur pour le site afin de,
différentier l’utilisation des baies serveurs, serveurs, et accessoires,
selon les activités : Informatique – Téléphonie - Métiers.
• L’étiquetage du nom de la baie (ou portions de baie)
• L’étiquetage des serveurs et accessoires serveurs (disk, sauvegardes)
• les cordons serveurs (dans les baies, pour le raccordement des SERVEURS et équipements)
Le § 8.4 présente un code de couleur pour l’ensemble des éléments informatiques
d’un site.
6.1.4.
Equipements KVM
Le KVM fait partie de l’équipement souhaitable des salles informatiques, qui comportent plusieurs
équipements serveurs; il permet en outre :
un gain de place appréciable (écran, clavier et souris sont partagés),
de prévoir un emplacement de travail unique en salle plus adapté pour l’exploitation,
un dégagement calorique plus faible en salle (climatiseur moins sollicité)
PRECONISATIONS DSI
Un KVM doit à minima
• prendre en compte les 3 composants Ecran, Clavier et Souris
• fonctionner avec des environnements DIfférents Unix, Windows (SOLARIS étant un cas particulier)
• supporter les DIstances de transmissions suivantes :
• 10 mètres entre le PC et le KVM
• 5 mètres entre la console et le KVM
• pouvoir être livré avec des câbles de longueur allant de 10ft (3m) à au moins 25ft (7,5m)
Combien de KVM doit-on installer dans une salle informatique ?
Il est recommandé de prévoir 1 KVM pour 6 équipements serveurs
Au-delà de 6 à 8 serveurs, prévoir un deuxième KVM afin de permettre l’intervention simultanée de plus d’une
personne dans la salle informatique, ainsi qu’une tolérance de panne.
20/48
+
$
6.2.1.
%
Chemin de câbles, masses et terre informatique
Normes : CEI435, NFC 15100, NFC 15900
En règle générale tous les chemins de câbles courant faible et courant fort seront séparés,
• donc il y aura deux chemins de câbles bien distincts
• En aucun cas des câbles courant fort seront installés dans les chemins de câbles courant faible.
Obligation de mise à la terre,
• toutes les pièces métalliques susceptibles d’être portées à un potentiel dangereux, doivent être mises à la terre
• toutes les terres d’un même bâtiment doivent être interconnectées
• les terres des bâtiments entre lesquels on tire des câbles cuivre de transmission de données doivent être reliées
• équipotentialité, référence de tous les équipements
• le bâtiment sera constitué d’un réseau de masse maillé
Mise à la terre des chemins de câble par un conducteur en cuivre nu de section minimale de 50 mm² installé sur
toute la longueur des chemins de câbles
• Mise à la terre par tronçon de 40 à 50 mètres maximum
• Interconnexion des dalles deux à deux
• Dans les zones à fort rayonnement électromagnétique le chemin de Câbles courant faible sera muni d'
un
couvercle plein et relié DIrectement à la terre électrique (réseau des masses).
• Éviter les boucles
Mise à la terre des répartiteurs,
• Une borne de terre par local technique
• Les fermes et baies seront raccordées sur la borne
Les chemins de câbles courant faible doivent être séparés de :.
• 30 cm au moins sur un parcours parallèle à celui des câbles courant fort
• 50 cm au moins de tubes fluorescents équipés de starters.
Les chemins de câbles seront munis à espacement pertinent d'
une étiquette avertissant leur spécificité. (Câbles
Informatiques, Câbles Optiques…)
21/48
6.2.2.
Liaisons inter-répartiteurs (ou inter-baies)
Les rocades
Les typologies fibres optiques sont à étudier en fonction des bâtiments (cf généralités câblage au § 5.1), dans
le respect de la séparation entre le câblage universel et les courants forts.
PRECONISATIONS DSI
Le raccordement entre répartiteurs devra être constituée à minima d’une rocade de 6 fibres optiques (Fo).
Pour des liaisons inter-répartiteurs supérieures à 20m il sera plutôt mis en place des rocades optiques.
Le raccordement entre répartiteurs devra être constituée également de lignes de compensations, à savoir 6
câbles paires torsadées (Cu) d’une longueur ne dépassant pas 20m.
6.2.3.
Câble Fibre Optique
Les câbles optiques utilisés couramment sont des câbles multibrins 62,5/125µ multimode. Toutefois les câbles
multibrins 50/125µ multimode plus performants sont de plus en plus souvent mis en œuvre dans les nouveaux
projets.
Dans le cadre d’une utilisation informatique le 50/125µ est 2X plus performant que le 60/125µ.
( Pour plus de détail, consultez le document « NT-TEC-VARE-02-Infos Câblage.doc/Chapitre 4.11»)
La pose des câbles optiques nécessite une attention particulière :
• Le rayon de courbure doit être conforme aux "normes constructeur" ( 8 à 10 fois le diamètre du câble)
• Une étiquette portant la mention "FIBRE OPTIQUE" doit être fixée tous les 3 mètres sur tout le
parcours du câble.
PRECONISATIONS DSI
Extension d’un câblage optique existant ?
Utiliser un type identique aux câbles optiques existants (couramment du 62,5/125µ), car le mixage de deux
formats DIfférents rend l’exploitation très DIfficile.
Re-câblage total ?
Mettre en œuvre impérativement du type 50/125µ, pour anticiper les besoins à venir.
Câblage optique supplémentaire pour un besoin spécifique ?
Mettre en œuvre du 50/125µ, si ce besoin requière des débits élevés ou ce format de fibres optiques particulier.
22/48
6.2.4. Distributions d’étages (Baies de brassage)
Les Capillaires
PRECONISATIONS DSI
La longueur (câble type 5e ou 6) entre l’élément actif et la prise Rj 45 (poste client) ne devra pas dépasser 80
mètres (hors cordons de brassage de renvoi et de raccordement dans la baie).
Le câblage et les prises rj45 (client) doivent être banalisés ; ce qui impose de prendre en compte systématiquement
la téléphonie dans tous les besoins d‘extensions ou de créations.
Il est nécessaire d’organiser dans les baies des espaces clairement identifiés pour bien distinguer la téléphonie
de l’informatique (tous moyens de couleurs, d’étiquetages, d’emplacement sont à prendre en compte). Consulter
l’annexe 9.4 qui présente un code de couleur pour l’ensemble des éléments informatiques d’un site.
6.2.5. Câble Paire Torsadées informatique : catégorie 5, 5e, 6 ?
Les câbles en catégorie 5e sont encore couramment utilisés. Toutefois les câbles en Catégorie 6 sont plus
performants et sont de plus en plus souvent mis en œuvre dans les nouveaux projets.
Dans le cadre d’une utilisation informatique la catégorie 6/v2 est 2X plus performant que le
catégorie 5e.
(Pour plus de détail, consultez le document « NT-TEC-VARE-02-Infos Câblage.doc/Chapitre 4.11»)
La DSI préconise le re-câblage complet en catégorie 6 2, afin
de pouvoir disposer d’une architecture média globale à haut débit (Go) jusqu’au poste de travail,
de garantir des performances uniformes et conformes au catégorie 6, grâce à l’homogénéité du câblage sur
site.
PRECONISATIONS DSI
Extension d’un câblage existant en catégorie 5 ?
Prévoir un recâblage complet en Catégorie 6 (édition2), car la catégorie 5 ne sera pas adapté pour les besoins à
venir ; et un mixage de formats (5 et 6) ne donne pas les résultats attendus.
Extension d’un câblage existant et intégralement en catégorie 5e ?
Utiliser du catégorie 5e, car le mixage de deux formats (5e et 6) rend l’exploitation DIfficile.
Re-câblage total ?
Mettre en œuvre impérativement du Catégorie 6 (édition2), pour anticiper les besoins à venir.
Câblage paires torsadées supplémentaire pour un besoin spécifique ?
Mettre en œuvre du Catégorie 6 (édition2), si le besoin fonctionnel requière des débits élevés (Go au poste de
travail) ou ce type de câbles torsadés particuliers.
2
Pour des informations comparatives entre catégorie 6, 5e, 5, consulter le document d’information NT-TEC-VARE02-Infos Câblage.
23/48
6.2.6.
Des prises RJ45 universelles
PRECONISATIONS DSI
Dans le cadre d’une refonte du câblage sur un site, un câblage universel devra être réalisé.
Ceci afin de prendre en compte la connexion dans les salles et bureaux, :
de l’informatique,
de la téléphonie,
des métiers (dans la mesure ou le média utilisé (Fo, Cu) est de nature adapté au besoin métier)
+
,
6.3.1.
.
5Généralités
Alimentation standard EDF :
Il s’agit d’un « courant partagé entre plusieurs clients » provenant des « armoires EDF de
quartier » et aboutissant dans les différents bâtiments d’un secteur, puis distribué ensuite à travers les
armoires électriques et disjoncteurs du client.
Alimentation propriétaire (ou primaire) EDF :
Il s’agit d’un « courant dédié à un seul client » provenant directement d’une « Centrale » ou d’un
« point de distribution Edf ».
Alimentation HQ ou HQS :
Il s’agit d’un « courant privé » fourni à une partie de l’installation client à travers un « Onduleur
Client » prenant sa source de courant normale sur le réseau Edf et capable de fonctionner en 24/24 et 7/7
sur une coupure Edf.
6.3.2.
•
•
•
•
Alimentation HQ et HQS
Le courant HQ, de type 24/24 et 7/7 sur coupure EDF (Onduleur + Batteries )
Le courant HQS, de type 24/24 et 7/7 sur coupure EDF (Onduleur + Batteries + Groupe
Electrogène)
permet un fonctionnement permanent de l’installation, même sur une coupure prolongée d’Edf
fourni le courant via un onduleur équipé de batteries,
est équipé d’un électrogène,
dans ce cas l’autonomie de fonctionnement sera du 24/24 et 7/7
24/48
PRECONISATIONS DSI
Tout équipement « majeur du réseau » devra être raccordé à une alimentation de type HQ
• Serveurs bureautique, email, impressions
• Serveurs d’applications et métiers
• Equipement de sauvegarde/restauration
• Swicthes (fédérateurs ou d’étage)
• Equipement d’interconnexion entre les sites
L’alimentation HQ devra être
• capable de fournir, sur coupure Edf, une autonomie à minima de 10/20 minutes , afin de donner le temps
au groupe électrogène d’être opérationnel.
• supervisable par l’entité locale,
•La page
supervisable
à DIstance
via le réseau
et êtrealimentation
en mesure deHQ
remonter
des alarmes
snmp.
suivante présente
le schéma
type d’une
avec redondance
entre
2 onduleurs capables
d’être chacun le backup de l’autre.
6.3.3.
Climatisation
Toute Salle Informatique ou Local Technique, doit faire l’objet d’une évaluation des besoins en
régulation thermique.
Selon l’évaluation (« puissance » ou « dégagement calorique » des équipements et la configuration de la
salle) :
une ventilation naturelle extérieure pourra être suffisante,
une climatisation adaptée à la situation devra impérativement être mise en place.
PRECONISATIONS DSI
Comment évaluer les besoins en climatisation ?
Procéder de la manière suivante :
• Evaluer à partir des fiches techniques équipements (serveurs, routeurs, switches, etc ..) en annexe 9.3
• le dégagement calorique horaire global
• ou bien la puissance globale.
• Communiquer ces informations à un spécialiste en climatisation en complément des informations sur le local
lui-même.
• Préciser que la température à maintenir dans la salle doit être aux alentours de 20°.
• A partir de ces informations, le spécialiste en climatisation sera en mesure de définir le modèle de
climatiseur adapté.
25/48
34 .
&
52
1 &
,6
7
Ce chapitre a pour objectif de présenter les préconisations DSI sur la mise en oeuvre des éléments
informatiques dans l’environnement des CAT de France3.
Il est articulé en 3 parties:
• Locaux informatiques
• Câblages
• Alimentations électriques et Climatisations.
Dans l’ensemble de ce chapitre les préconisations
savoir :
• Site de 250-300 postes de travail
• Site de < 50 postes de travail
3
-. .
.
.
seront faites en rapport avec la typologie des sites, à
Type A
Type B
Type C
Type D
!
$
%
PRECONISATIONS DSI POUR LES CAT
Quelle architecture de câblage doit être mise en place ?
L’architecture de câblage standard (telle que décrite au § 5.1.2) doit être mise en place à minima.
C’est cette architecture qui est retenue pour la présentation du reste de ce chapitre.
Quelle adressage IP de référence doit être utilisé sur un site France3 ?
Chaque site doit par défaut utiliser l’adressage IP défini pour France3 (telle que décrit au § 9.1)
La mise en place éventuelle d’un adressage IP spécifique (hors du référentiel France3 de la DI) devra faire l’objet
d’une demande d’étude auprès de DSI/DSR, pour validation par DSI/DSR avant mise en œuvre.
Des adresses réseau particulières sont elles prévues en fonction de l’activité ?
OUI, pour cela consulter l’annexe 8.2.1.
Exemple
Pour le BRI de RENNES, l’identifiant est 10.35.yy.zz,
• le réseau bureautique
• le réseau locale de BREST
• le réseau DESK INFO LOW RESOLUTION
10.35.0.0 / 255.255.128.0
10.35.128.0 / 255.255.255.0
10.35.231.0 / 255.255.255.0
26/48
3
7.2.1.
Salles informatiques et Locaux Techniques
Dans cette première version de la note, une préconisation homogène a pu être définie pour l’ensemble des
CATS quel que soit le nombre de PC installés.
Nb de
salle
dimensions
minimales
Surface
mini
Baies Câblage
800x800
Baies Serveur
800x1000
1 Salle Informatique (SI)
1
L3,6m x P2,5m
9m²
1 BF/SI 3
Baie
Autocom
800x800
Clim. à
prévoir
n/a
Oui
1 BA 7
Oui
2 BS 4
1 Local technique pour le Concentrateur Principal (CP)
1
L2,8m x P2,5m
7m²
½ BF/CP 5
+ ½ BD 6
n/a
X Locaux techniques pour les Sous-Répartiteurs d’étage (SR)
X8
L2,0m x P2,5m
5m²
1 BD 9
Salle Informatique (SI) en CAT (Site A, B, C, D)
n/a
n/a
A étudier
min : L3,6 x P2,5
BF
SI
Concentrateur Principal (CP) en CAT (Site A, B ,C)
min : L2,8 x P2,5
BA
Sous-répartiteur d’étage (SR) en CAT (Site A, B, C)
BS1 BS2
BF
CP
C
min L2,0 x P2,5
BD
C
3
Baie Fédération SI (BF/SI) = Report du BF/CP, liens extérieurs, routeur de site, équipement fédérateur,
DIstribution SI
4
Baie Serveur (BS) = serveurs, DIsques externes, sauvegardes, écrans, KVM
5
Baie Fédération (BF/CP) = Concentrateur Principal, Report vers BF/SI,
6
Baie Distribution (BD) = Sous-Répartiteur d’étage, capillaires d’étage, switches d’étage, bandeau téléphonique
7
Baie Autocom (BA) = autocom et accessoires autocom
8
Prévoir 1 Local Technique par bâtiment ou pour ne pas dépasser 80 mètres dans les capillaires d’étage (sauf si tout
peut être géré par le Concentrateur Principal, cas des sites de moins de 100 PC).
9
Prévoir 1 Baie de DIstribution (BD) par local/étage = (rocades, capillaire et switches d’étage)
27/48
7.2.2. Les baies de la Salle Informatique (SI) d’un CAT, quel que soit le
type (A, B, C ou D)
PRECONISATIONS DSI
Quel format de BAIE SERVEUR doit être prévu ?
2 armoires rack 19’’ en L800 X P1000 de hauteur 41 ou 42U, avec montants avant et arrière
Quel format de BAIE FEDERATION SI (BF/SI) doit être prévu ?
1 armoire rack 19’’ en L800 X P800 de hauteur 41 ou 42U, avec montants avant et arrière
Une organisation standard des armoires dans les CAT est recommandée par DI/DSR ci-après
Configuration de la Baie Serveur 1 (BS1)
Configuration de la Baie Serveur 2 (BS2)
28/48
La configuration des deux Baies Serveurs (BS1 et BS2) est identique quelle que soit la taille du
CAT.
Configuration de la Baie Fédération en Salle Informatique (BF/SI)
Légende :
BR : portion Baie de Renvoi de la Baie de Fédération CP vers la Salle Informatique
BF : portion Baie de Fédération
BE : portion Baie des liaisons Externes
BD : portion Baie de Distribution
Remarque :
Les indications et équipements sont données à titre d’exemple et ne sont pas formels
29/48
7.2.3.
Les baies dans le Concentrateur Principal (CP) d’un CAT,
quel que soit le type (A, B, C ou D)
PRECONISATIONS DSI
Quel format de BAIE CABLAGE (Baie Fédération/CP et Baie DIstribution étage) doit être prévu ?
Quel format de BAIE AUTOCOM doit être prévu ?
Une organisation standard des armoires dans les CAT est recommandée par DI/DSR ci-dessous
Légende :
BF : portion Baie de Fédération
BD : portion Baie de DIstribution
Remarque :
Les inDIcations et équipements sont données
à titre d’exemple et ne sont pas formels
Configuration
de la Baie Fédération (BF/CP) + Baie de distribution (BD)
30/48
7.2.4.
Les baies dans un Sous-Répartiteur (SR) d’un CAT, quel que
soit le type (A, B, C ou D)
PRECONISATIONS DSI
Quel format de BAIE CABLAGE (DIstribution) doit être prévu ?
Cependant, pour les sites de type C et D (moins de 100 PC), ce local supplémentaire n’est pas requis, car le
Concentrateur Principal (CP) peut prendre en charge tous le câblage (sauf configuration géographique
particulière, tel que 2 bâtiments séparés).
Une organisation standard des armoires dans les CAT est recommandée par DI/DSR ci-dessous
Légende :
BD : portion Baie de Distribution
Remarque :
Les inDIcations et équipements sont données
à titre d’exemple et ne sont pas formels
Configuration
d’une Baie de distribution (BD)
31/48
7.2.5.
Equipements KVM
PRECONISATIONS DSI
Combien de KVM doit-on installer dans une salle informatique de CAT ?
Prévoir 1 KVM - 8 voies, pour les 7 équipements serveurs qui en ont besoin :
• NAS, Impressions(SRV1), Bureautique, Mail, Pampa, Joconde, Théofil
Pour les serveurs SUN, un LanConsole (sans écran, ni clavier, ni souris) pourra être mise en place
• Electre, Sierra
• Le serveur LISA lui est déjà équipé en LanConsole
Ci-après, un exemple de KVM 8 voies avec des spécifications minimales :
32/48
3
$
%
7.3.1. Chemin de câbles, masses et terre informatique
Quels recommandations générales doivent être respectées ?
La sécurité des installations doit respecter l’état de l’art,
• Notamment ces installations doivent être DIsposées et établies de façon à garantir la transmission des signaux
électriques dans la catégorie du câblage définie.
• Elles seront pour exemple éloignées des installations générant des perturbations électromagnétiques (courant
fort, moteurs , bobines de self induction, néons etc…)
• Une attention particulière sera apporter dans le repérage des passages de câbles entre les fibres informatiques
et les fibres vidéo/métier
7.3.2.
Les liaisons inter-baies (ou inter-étages)
Les Rocades
PRECONISATIONS DSI
Combien de rocades prévoir à minima entre le Répartiteur général et chaque Répartiteur d’étage ?
une rocade (principale) de 6 fibres optiques (en 50/125 ou 62,5/125, cf 6.3.3)
une rocade (ligne de compensation) de 6 câbles paires torsadées (catégorie 6 ou 5e, cf. 7.3.5)
7.3.3.
Câble Fibre Optique
PRECONISATIONS DSI
Avec quoi étendre un câblage optique existant ?
Utiliser un type identique aux câbles optiques existants (couramment du 62,5/125µ), car le mixage de deux
formats DIfférents rend l’exploitation très DIfficile.
Avec quoi re-câbler totalement ?
Mettre en œuvre impérativement du type 50/125µ, pour anticiper les besoins à venir.
Et si une application demande un câblage optique spécifique en supplément ?
Mettre en œuvre du 50/125µ, si ce besoin requière des débits élevés ou si ce format de fibres optiques particulier est
demandé par l’application ou le projet.
33/48
7.3.4. Les Distributions d’étages (Baies de brassage)
Les Capillaires
Combien de câbles capillaires prévoir dans les pièces du bâtiment ?
La détermination du nombre de prises par poste doit se faire dans la règle du double minima.
• On détermine le nombre de prises à installer par local en fonction du plus grand minima :
Surface local
Nb de place de travail
Nb de prises à installer
moins de 15 m²
1
3
Entre 16 et 25 m²
2
6
Entre 26 et 35 m²
3
8-10
Entre 36 et 45 m²
4
12
Etc …
C’est également au prestataire du câblage de rappeler ces règles
qui font partie de l’état de l’art.
• On détermine le nombre de prises minimales nécessaires pour l’activité prévue par local
En résumé,
• Il faut tenir compte d’un nombre de prises conventionnelles par poste (minimum 3) et le nombre de prises
nécessaires à l’activité prévue dans les locaux qui peut être supérieure à 3 prises rj45.
• Dans tous les cas la société prestataire doit proposer son devis en rapport avec ces principes.
7.3.5.
Câble Catégorie 5e / 6 (paires torsadées)
PRECONISATIONS DSI
Avec quoi étendre un câblage existant en catégorie 5 ?
Prévoir un re câblage complet en Catégorie 6 (édition2),
Avec quoi étendre un câblage existant en catégorie 5E ?
Utiliser du catégorie 5E.
Avec quoi re-câbler totalement ?
Mettre en œuvre impérativement du Catégorie 6 (édition2), pour anticiper les besoins à venir.
Si un besoin spécifique requière un câblage paires torsadées supplémentaire en catégorie 6 ?
Mettre en œuvre du Catégorie 6 (édition2), si le besoin fonctionnel requière des débits élevés (Go au poste de
travail) ou ce type particulier de câbles torsadés.
34/48
7.3.6.
Des prises RJ45 universelles
PRECONISATIONS DSI
Dans le cadre d’une refonte du câblage sur un site, que doit prendre en compte un câblage universel ?
Il doit servir de support physique universel pour la connexion des équipements :
de l’informatique,
de la téléphonie,
des métiers (dans la mesure ou le média utilisé (Fo, Cu) est de nature adapté au besoin métier)
3
,
7.4.1.
.
Courant HQ
Quels matériels doivent être raccordés sur le courant HQ dans les CAT ?
A minima, tout équipement « majeur du réseau » ; cela comprend :
• Tous les équipements décrits en annexe 8.3
• Tous les équipements d’interconnexion entre les sites (modem, …)
• Tout autre équipement actif complémentaire qui serait ajouté par la suite.
Quelles caractéristiques doivent être exigées pour l’onduleur ?
L’onduleur devra impérativement être :
• capable de fournir, sur coupure Edf, une autonomie à minima de 20 minutes, et ceci à pleine charge
d’utilisation de l’onduleur,
• supervisable par l’entité locale,
• supervisable à distance via le réseau et être en mesure de remonter des alarmes snmp.
Il est recommandé que l’onduleur soit livré avec un solution matérielle/logicielle capable,
• d’informer, via le réseau , les différents serveurs en cas de coupure Edf longue;
• et de déclencher automatiquement les procédures d’arrêts sur les différents serveurs.
35/48
10
Site 250-300
Site 150-200
Site 50-100
Site <50
7.4.2.
Baies
Fédératrices
(BF/SI)
(puissance)
3325 w
2080 w
445 w
270 w
Salles Informatiques & Locaux Techniques
Baies
Baies
Puissance
Serveurs
distributions
nominale
(BS)
(BF)
identifiée
(puissance)
(puissance)
(en Watt)
4390 w
12 * 45 w
8255
4390 w
8 * 45 w
6830
4390 w
4 * 45 w
5015
4390 w
2 * 45 w
4750
Indication de Puissance
Onduleur minimale
à prévoir 11 12
11 Kva (80% =8,8kva)
9 Kva (80% =7,2kva)
7 Kva (80% =5,6kva)
7 Kva (80% =5,6kva)
Climatisation
PRECONISATIONS DSI
Faut-il prévoir une climatisation en salle serveur ?
OUI, impérativement
Préciser au spécialiste climatisation :
• la Puissance (W) ou la valeur du dégagement de chaleur pour l’ensemble des éléments actifs,
• la configuration du local (ventilation extérieure naturelle)
• la température à maintenir dans la salle doit être aux alentours de 20°.
Faut-il prévoir une climatisation en local technique ?
A étudier selon les cas (une ventilation extérieure mécanique pouvant parfois être suffisante)
Préciser au spécialiste climatisation :
• la Puissance (W) ou la valeur du dégagement de chaleur pour l’ensemble des éléments actifs,
• la configuration du local (ventilation extérieure naturelle)
• la température à maintenir dans la salle doit être aux alentours de 20°.
10
Ce tableau de puissance a été établi à partir des informations regroupées à l’annexe 9.3 (indication des puissances
des matériels)
11
A partir de la puissance globale des équipements, les professionnels en courant HQ recommandent d’évaluer la
puissance nécessaire de l’onduleur de la manière suivante :
- Si la puissance attendue est inférieure à 1KVA, on prendra un onduleur capable de prendra 3 X la charge
- Si la puissance attendue est supérieure à 2KVA, on prendra un onduleur capable de prendra 2 X la charge
ces professionnels précisent qu’à 80% de charge la majorité des onduleurs seront en alarme.
12
Ces valeurs indicatives seront à valider avec le responsable local en charge de l’énergie
36/48
Local Technique 14
Salle Informatique
13
Site 250-300
Site 150-200
Site 50-100
Site <50
Puissance
(Watt)
7715
6470
4835
4660
dissipation T°
(Btu) 15
26200
22000
16400
15900
Climatisation ?
OUI
OUI
OUI
OUI
Puissance
(Watt)
180
180
180
90
dissipation T°
(Btu)
612
612
612
306
Climatisation ?
A étudier
A étudier
A étudier
A étudier
13
Ce tableau de puissance a été établi à partir des informations regroupées à l’annexe 8.3 (indication des puissances
des matériels)
14
Les valeurs sont données ici pour un Local Technique qui comprendrait 4 switches de DIstribution de type 2950G24 ou 48.
15
Le rapport entre Puissance consommée (Watt) et énergie calorique dégagée par heure (Btu) est d’environ 3,4.
37/48
8
&
9 :
$
%
Les livrables principaux associés à la refonte d’un système de câblage sont présentés ciaprès :
Plan de l’installation,
Schéma de Principe de l’installation (architecture câblage)
Check liste de préparation de la vérification du câblage cuivre
Exemples de Tests réflectométriques de câbles cuivre et fibre optique,
Check liste de vérification d’aptitude générale du câblage cuivre
8
4
A partir des plans de masses qui devront être mis à disposition par la Région, des plans
d’installation indiquant les éléments ci-après devront être réalisés (au plus tard à la
livraison du système de câblage):
l’emplacement des gaines techniques (chemin de câbles),
l’emplacement des Locaux Techniques,
l’emplacement des armoires de brassage avec le numéro et le type,
la numérotation des places de travail et l’emplacement des connecteurs pour ces places
de travail
la distribution des canaux avec le type et la mention des dimensions,
la disposition des appareillages, prises courant fort, prises courant faible, éclairage, etc.
l’emplacement de l’installation téléphonique (central, répartiteur principal, et si raccordé
au câblage universel)
l’emplacement des systèmes informatiques (dans la mesure où ils sont connus à ce
stade)
38/48
8.1.1.
Schéma de principe
Pour chaque installation, un schéma de principe doit être réaliser et contenir les précisions suivantes :
lieux d’installation
armoires de brassage avec leur numéro de repérage,
liaisons inter-armoires entre les armoires de brassages (type et nombre de câbles)
synoptique du réseau fibre
liaisons avec le système informatique
liaisons avec le réseau téléphonique
39/48
8.1.2.
Ne jamais modifier le format de la ligne blanche (avec entrée d’informations) de la bannière immédiatement ci-dessous –les zones jaunes / grisées contiennent des codes format blancs-
Type document
Date de vérif.
Version
Nom du Site
Sous projet
Statut
£
1
£
2
£
3
£
4
£
5
£
6
pvcc
jjmmaa
A
Auteur(s)
Objet
Nom :
Draft / définitif / clôt
Adresse des tests :
Personne à contacter sur le site :
Nombre total de prises (c’est à dire de liens) :
Nota : en principe seules 10% des prises testées seront vérifiées.
Toutes les prises sont-elles visibles à l’œil nu ?.
Y-a t’il un téléphone dans le local technique ?.
Où est disponible la clé du local technique ?.
Caractéristiques des tests à réaliser :
Câblage à tester :
cuivre catégorie 6.
Impédance :
100 / 120 Ohms.
Type de câble :
UTP/FTP/SFTP.
Type connecteur :
RJ45.
Marque du connecteur :
Note : les tests doivent être faits avec un connecteur et un cordon de brassage fournis par le câbleur.
Bâtiment
Etage
Nb.Locaux
techniques
Nb.
approx.
de
prises
terminales (=nb. de liens) à
tester
40/48
£
7
Fin de forme
£8
Ne pas modiIfier la bannière ci-dessus
NB : Document extrait de la méthode « Accompagnement du changement des sites de provinces de France3 » en
cours d’élaboration par la DSI de France3.
8.1.3.
Tests réflectométriques des câbles
Ajouter ICI une image scannée d’une fiche de test de réflectométrie Cuivre
Ajouter ICI une image scannée d’une fiche de test de réflectométrie Fibre
41/48
8
$
! ;
%
&
&.
%. .
A utiliser pour effectuer la vérification
Ne jamais modifier le format de la ligne blanche (avec entrée d’informations) de la bannière immédiatement ci-dessous –les zones jaunes / grisées contiennent des codes format blancs-
Type document
Date de vérif.
Version
Nom du Site
Sous projet
Statut
£
1
£
2
£
3
£
4
£
5
£
6
pvcc
jjmmaa
A
Auteur(s)
Objet
Nom :
Check liste de vérification d’aptitude générale du câblage cuivre
Draft / définitif / clôt
Documents d’installation remis par le câbleur:
-Plan de masse avec cœur de réseau et localisation des chambres de tirage.
-Principe d’allocation des platines dans les baies.
-Etiquetage des faces avant des platines.
Affectation du plan de masse aux équipes de câblage (si plusieurs équipes):
vérification des masses électriques (écrans, répartiteurs, éléments de blindages):
Contrôle à l’œil nu de l’aspect des câbles et de leur passage:
-Environnement
-Rayon de courbure des câbles
-Serrage des colliers
-Longueur de dénudage minimum
-Longueur de détorsadage maximum
Contrôle d’étiquetage des faces avant des platines :
Contrôle d’étiquetage des prises :
Contrôle d’étiquetage de chaque extrémité des câbles :
Relevé de la norme sur les câbles :
Marque et modèle de connecteur:
Marque et modèle du matériel de test :
Choix de l’échantillon de prises à tester :
42/48
£
7
Attention :
-En classe E (composant cat. 6 ou 5e) le cordon de test doit être spécifiquement adapté à la connectique à
vérifier.
-Les cordons livrés ne sont pas forcément compatibles avec les systèmes de brassage ou pas assez
performants (cordons qui exigent une excellente qualité de paradiaphonie) en particulier pour les cat. 6 et 7.
-Influence du connecteur du poste de travail pour les câbles courts.
Documents de tests remis : Fiches de tests
Les tests doivent spécifier, prise par prise, la conclusion du contrôle (conformité ou non).
Ils sont de 2 types :
-Tests statiques
Le contrôle statique permet de s'
assurer,
• que de la liaison est correcte à chacune de ses extrémités,
• que sa continuité n’a pas été interrompue,
• que sa polarité a été respectée,
• qu’aucun court-circuit n’a été provoqué entre les deux conducteurs,
• que son isolement par rapport aux autres paires et par rapport à la terre est correct,
• que les deux fils qui la composent sont bien ceux d’une même paire (dépairage),
• que son identification (repère géographique) sur le plan d’installation correspond bien à la réalité.
-Tests dynamiques
La norme prévoit de mesurer les caractéristiques électriques de la distribution horizontale entre la prise
murale et le connecteur de raccordement des composants actifs.
Note : Le rejet de liaisons par le testeur de chantier peut provenir de multiples raisons secondaires :
diaphonie limite à certaines fréquences, imprécision du testeur à basse fréquence, programmation
inadéquate du testeur (généralement suivant les valeurs de l’EIA/TIA et non de la norme européenne EN
50173), cordon de test aux performances faibles, incidence trop forte des connecteurs RJ45 sur des liaisons
courtes (la diaphonie n’est pas atténuée par le câble). Le rejet par le testeur ne signifie aucunement que la
liaison testée est fonctionnellement mauvaise. Il indique uniquement qu’un des paramètres est en dessous
d’une valeur programmée. Si cette valeur n’est pas primordiale où l’écart est faible, et ne concerne qu’un
petit nombre de liaisons, celles-ci peuvent être acceptées.
Nombre total de prises installées :
Fin de forme
£8
Ne pas modifier la bannière ci-dessus
NB : Document extrait de la méthode « Accompagnement du changement des sites de provinces de France3 » en
cours d’élaboration par la DSI de France3.
43/48
<,
<
=>=
4
%
..
/.%
Liste des adressages IP préconisés,
SITE
Adressage IP du Réseau
Masque IP du réseau
Ajaccio
Amiens
Besançon
Bordeaux
Caen
Clermont
Dijon
Grenoble
Lille
Limoges
Lyon
Marseille
Montpellier
Nancy
Nantes
Nice
Orléans
Poitiers
Ecully
Reims
Rennes
Rouen
Strasbourg
Toulouse
Vanves
10.20.0.0
10.80.0.0
10.25.0.0
10.33.0.0
10.14.0.0
10.63.0.0
10.21.0.0
10.38.0.0
10.59.0.0
10.87.0.0
10.69.0.0
10.13.0.0
10.34.0.0
10.54.0.0
10.44.0.0
10.66.0.0
10.45.0.0
10.86.0.0
16
10.70.0.0
10.51.0.0
10.35.0.0
10.76.0.0
10.67.0.0
10.31.0.0
10.92.0.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
255.255.128.0
16
En date de la version 1.0 de ce document, Ecully utilise l’adressage 10.69.160.0 / 255.255.255.0 ; une migration
vers l’adressage préconisé est envisagé.
44/48
<
9.2.1.
.
07
?
Numérotation générale des VLANS
Le tableau suivant représente le plan de numérotation des VLANs. Le numéro de Vlan correspond au troisième
octet de l’adresse IP.
Numéro VLAN
0 – 127
128 --209
210 – 229
230 – 239
240 – 249
250 -- 254
255
9.2.2.
Description
Bureautique
Réseaux Externes
A définir
Métier : Edition (Desk Info)
Métier : Contrôle de Grille
Métier : Diffusion / Automation
Loopback
Numéro IP du Subnet
10.xx.00.00 / 17
10.xx.230.0 / 24
à 10.xx.239.0 / 24
10.xx.230.0 / 24
10.xx.240.0 / 24
10.xx.250.0 / 24
à
à
à
10.xx.239.0 / 24
10.xx.249.0 / 24
10.xx.254.0 / 24
Adresses IP réservées (utilisation de la partie Host de l’adresse IP)
Le tableau suivant précise les adresses « hôte » (de .220 à .254) déjà réservées par la DSI de France3 sur chacun des
sous-réseaux.
Adresses réservées
10.xx.xxx.220
10.xx.xxx.221
….
10.xx.xxx.253
10.xx.xxx.254
Description
France3/DSI – Routeurs & switches
….
Autre adresse réservée : .
Adresses réservées
10.xx.127.xxx
Description
Machine Process Antenne
45/48
<
=
,6
Les préconisations présentées dans ce document pour les Salles informatiques, baies de fédération, baies de
distribution, et puissance nécessaire en courant HQ, ont été établis à partir de la liste de référence ci-après des
équipements présents en CAT.
Rack 17
Puiss.
(W) 18
T° 19
(Btu)
14U+platine
420
1428
9U+platine
200
680
6U+platine/1000
580
1980
H26,7
6U+platine/1000
580
1980
1
1
1
1
H17,8
H17,8
810
250
40
500
3140
1092
Tour
4U/1000
4U+platine/1000
4U+platine
10U+platine
1706
Proliant 1600
1
Tour
10U+platine
500
1706
Impression
Proliant DL360
1
1U
190
646
NAS
+ SDLT
THEOFIL
Powervault 725
+ SDLT
Deskpro
1
1
1
110
374
Desktop
1U
4U+platine
4U+platine
110
374
Ecran 17’’
n/a
H50
12U+platine
90
306
4 ou 5 U
250
850
Typo site
Nom
Modèle
Tous les
CAT
Tous les
CAT
Tous les
CAT
Tous les
CAT
Tous les
CAT
PAMPA
NCR S26
JOCONDE
NCR S16
ELECTRE
SUN E250
SIERRA
SUN E250
1
LISA
+ Disques
+ SDLT
Bureautique
SUN SF280R
D2
SDLT
Proliant 1600
Mail
Tous les
CAT
Tous les
CAT
Tous les
CAT
Tous les
CAT
Tous les
CAT
Tous les
CAT
Site 250300
Site 100150
Site 50100
Site <50
Site 250300
Site 100-
Cisco 3660
Nb
Dimension
Les Serveurs
1
Tour
L18xH60
1
Tour
L18xH60
1
H26,7
Les Routeurs
1
Cisco 2621 ou 366020
1
1 U ou 5U
75 / 250
850
Cisco 2621 ou 3660
1
1 U ou 5U
75 / 250
850
1U
75
260
Cisco 2621
1
Les Switches fédérateurs
Catalyst 4507r
1
redondant
ou Catalyst6506
redondant
Catalyst 4507r
1
11 U
12 U
1300 x2 9820
1500 x 2 10200
11 U
1300 x2
9820
17
1U=4,45cm
KVM : 10w, Modem : 30w
19
Le rapport entre Puissance consommée (Watt) et énergie calorique dégagée par heure (Btu) est d’environ 3,4.
20
3660 si Locales connectées
18
46/48
150
Site 50100
Site <50
Site 250300
Site 100150
Site 50100
Site <50
redondant
Catalyst 3750G-24
n/a
n/a
1
n/a
n/a
Les Switches d’étage
Calatyst 3550-SMI
6
48p
Catalyst 2950G-24 ou 4
48
48
48
1U
165
563
n/a
n/a
n/a
1U
110
374
1U
30 / 45
154
1U
45
154
1U
45
154
NB : aujourd’hui en région :
le serveur LISA n’est équipé d’aucun écran/clavier/souris ; il est configuré en Lanconsole (console telnet
déportée)
les serveurs ELECTRE et SIERRA sont chacun équipés d’un écran 17’’/clavier/souris; ces serveurs peuvent
cependant être configurés à la demande en Lanconsole, pour permettre la suppression des écrans/claviers/souris
les autres serveurs (PAMPA, JOCONDE, Bureautique, Mail, impression) sont équipés
d’écran/clavier/souris.
le serveur NAS peut se passer d’écran/clavier/souris (sauf en cas de restauration)
47/48
<
2
•
Il est recommandé de définir un code de couleur pour le site,
afin de différentier l’utilisation des baies, serveurs et équipements actifs, câbles et prises,
en fonction des différentes activités présentes sur le site : Informatique, Téléphonie, Métiers.
•
l’étiquetage du nom des baies câblage et serveur (ou portions de baie)
l’étiquetage des serveurs et accessoires serveurs (Disk, sauvegardes)
les cordons serveurs (dans les baies serveur, pour le raccordement des Serveurs et équipements)
l’étiquetage des équipements actifs (routeurs, switches)
les cordons de brassage (dans les baies de câblage)
les cordons utilisateurs (dans les bureaux, pour le raccordement des PCs et équipements)
•
Voici un exemple de repérage coloré :
ROUGE
+ collier ou embouts
Métiers. L’utilisation de colliers ou embouts de couleurs est
prévue par l’Intégrateur pour différentier les activités métiers
JAUNE + collier rouge
JAUNE (sans collier)
Informatique : Fédérateurs, liens switches, routeurs, serveurs
Informatique : Connexion postes de travail, imprimantes, etc
…
VERT
•
Téléphonie, sachant qu’on pourra utiliser un collier de couleur
spécifique pour différentier le numérique de l’analogique
NOTA : Les brassières Fibre Optiques feront exception à cette règle, en conservant une coloration
unique, celle du fabriquant.
48/48

direction des systemes d`information

Transcription

Documents pareils

Lieu d`exercice : Guichet Unique, Lycée Marie-Curie

Codes Erreurs Lave Linge Séchante CANDY CWD 146

Invitation

R4 SDHC Dual Core White nintendo DSi

Télécharger la plaquette

groupement teleco maroc et multibio

Supervision SVI

Service Hébergement Web

Baies 42U / 43U

Câblage d`un MAS Démarrage étoile - triangle (Y
