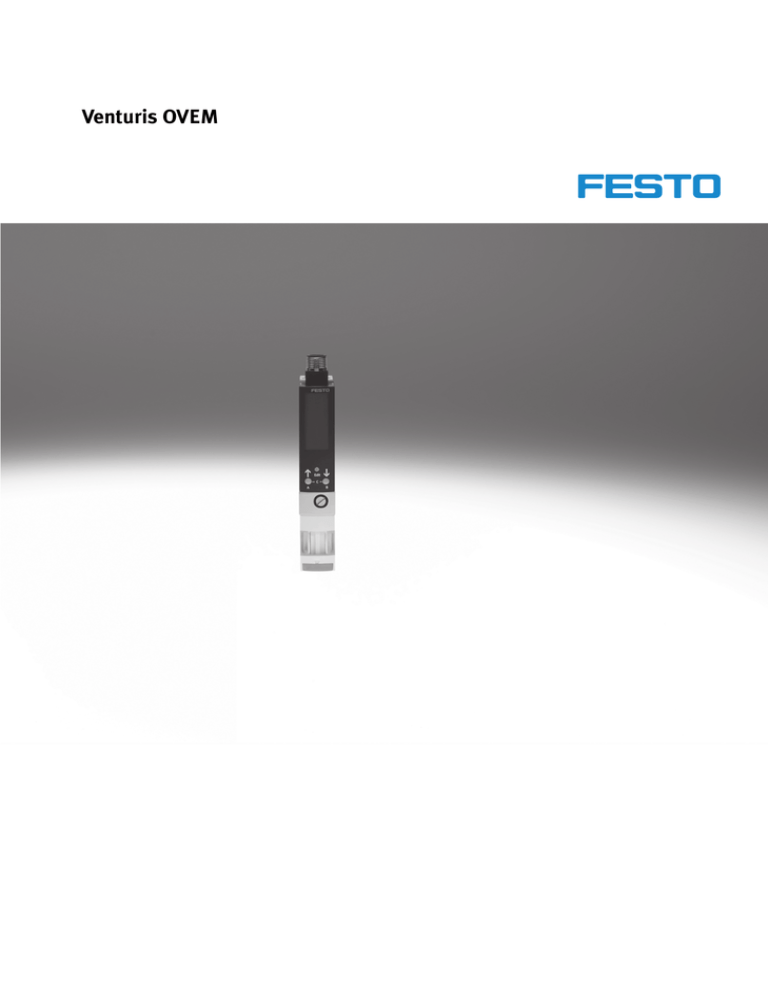

Venturis OVEM

Venturis OVEM
-V- Nouveau
Venturis OVEM
Caractéristiques
Vue d’ensemble
Suppression accélérée du vide pour que la
pièce à manipuler soit déposée en toute
sécurité par un électrodistributeur intégré
pour la commande de l’impulsion
d’éjection
Installation rapide et sûre grâce à un
raccord QS
Instauration rapide du vide avec un
électrodistributeur intégré pour la
commande de l’alimentation en air
comprimé
Raccord électrique centralisé avec
connecteur M12
Surveillance et visualisation du vide par
un vacuomètre avec affichage LCD (en bar)
Prévention de chute de pression grâce à
un clapet anti-retour intégré
Réglage de l’impulsion d’éjection grâce au
limiteur de débit
L’encrassement du venturi est évité grâce
à un filtre intégré
Absence de maintenance et niveau sonore
réduit grâce à des silencieux ouverts
intégrés
Un venturi innovant
Configurable
La série modulaire de venturis OVEM
offre un large choix de fonctions
personnalisables qui permettent de
trouver une solution à tous les cas
d’application, aussi variés qu’ils
soient.
3 diamètres nominaux
0,45 … 0,95 mm
Deux versions de venturis existent :
Vide élevé et débit d’aspiration
élevé
Electrodistributeur intégré pour la
commande de l’impulsion
d’éjection
Fiabilité accrue
La surveillance permanente de
l’ensemble du système de vide
grâce à un capteur de vide avec
affichage LCD permet de réduire les
temps d’immobilisation (Condition
Monitoring)
Prévention de chute de pression
grâce à une fonction d’économie
d’air intégrée associée à un clapet
anti-retour intégré
2
Economique
Electrodistributeur intégré pour la
commande de l’air comprimé
permettant deux fonctions de
commutation différentes
– NF - Fermé au repos
– NO – ouvert au repos
La sortie électrique du capteur de
vide peut être choisie
Autre possibilité d’affichage du vide
(en pouces Hg)
Différents types de connexions
pneumatiques (raccord QS ou
taraudage)
Encombrement optimisé
Toutes les fonctions sont rassemblées
et intégrées dans une seule unité.
Aucun élément, comme le clapet ou
le capteur de vide, ne dépasse
L’espace nécessaire à l’installation
est optimisé puisque tous les
éléments de commande sont
accessibles du même côté
Facile à utiliser
Temps de commutation courts grâce
aux électrodistributeurs intégrés
– mise en/hors service de
génération du vide
– Impulsion d’éjection
Dépose rapide, précise et sûre de la
pièce à manipuler grâce à une
impulsion d’éjection
Réduction des coûts grâce à la
fonction intégrée d’économie d’air
Réduction des coûts grâce aux
mesures de maintenance
préventive et d’entretien, rendues
possibles grâce aux signaux de
maintenance
Alimentation commune de
plusieurs venturis par une embase
(Page 14)
Entretien facile
Filtre intégré avec regard pour la
consultation des avis de
maintenance
Réduction de l’encrassement du
venturi grâce à des silencieux
ouverts
Installation simple avec les
connecteurs M12 et les raccords QS
Montage simple avec vis de fixation
Tous les éléments de commande se
trouvent du même côté
Le vide est indiqué sur l’afficheur
LCD par des données numériques
sous la forme d’un diagramme à
barres
Les informations de diagnostic et
paramètres importants sont
indiqués sur l’afficheur LCD
Fonctionnement en toute discrétion
grâce à des silencieux intégrés
Modes de fixation variables
Fixation directe ou avec équerre de
fixation
Montage sur rail simple avec
accessoires
Montage en embase avec
alimentation P commune
(Page 14)
Sous réserve de modifications – 2008/08
-V- Nouveau
Venturis OVEM
Caractéristiques
Principe de fonctionnement d’OVEM
Commutation du vide
L’alimentation en air comprimé est
contrôlée par un électrodistributeur
intégré. Cet électrodistributeur est
disponible en deux fonctions de
commutation : NF et NO.
NF – fermé au repos :
Le vide est produit lorsque le
venturi est alimenté en air
comprimé et si l’électrodistributeur
a été commuté.
NO – ouvert au repos :
Le vide est produit lorsque le
venturi est alimenté en air
comprimé et si l’électrodistributeur
se trouve en position de repos.
Capteur de vide
Sorties et entrées de commutation
La valeur de consigne souhaitée du
vide produit est surveillée par un
capteur de vide intégré. Si cette valeur
est atteinte ou que, suite à des
dysfonctionnements (fuites ou chute
de la pièce à manipuler par exemple),
elle ne peut être atteinte, le capteur
de vide émet un signal électrique. La
surveillance du vide constitue la base
de la fonction d’économie d’air du
venturi.
Impulsion d’éjection
Le venturi peut être couplé à deux
sorties de commutation numériques
ou à une sortie de commutation
numérique et une entrée analogique,
ainsi qu’à des systèmes de niveau
supérieur via une entrée de
commutation numérique.
Les sorties de commutation peuvent
être configurées comme contact à
ouverture ou à fermeture. La fonction
de commutation des sorties peut être
définie en tant que comparateur de
seuils ou à fenêtre.
Sur les venturis dotés de deux sorties
de commutation, les sorties peuvent
être configurées indépendamment
l’une de l’autre. Ainsi, avec un seul
venturi, il est possible d’exécuter
plusieurs tâches simultanément, donc
de réduire le temps de travail
nécessaire au tri des bonnes et des
mauvaises pièces par exemple.
Après l’arrêt du vide, une impulsion
d’éjection est commandée et effectuée
avec un deuxième électrodistributeur
intégré afin de retirer la pièce à
manipuler de la ventouse en toute
sécurité et d’éliminer rapidement le
vide.
C’est la valeur seuil souhaitée 1 pour
laquelle le vide est atteint : sa
génération s’interrompt alors de façon
autonome. Un clapet anti-retour
empêche l’élimination du vide.
Le vide peut néanmoins être éliminé
lentement à cause de fuites (dues à
des surfaces de pièces rugueuses par
exemple). Si le seuil n’est pas
atteint 2 , le générateur de vide se
met automatiquement en marche. Le
vide sera généré jusqu’à ce que le
seuil fixé 1 soit atteint de nouveau.
Paramètres de fonctionnement
essentiels :
Vide
Temps d’aspiration
Temps d’éjection
Ces paramètres sont mesurés en
permanence dans le venturi et
comparés aux seuils fixés pour chacun
d’entre eux (Condition Monitoring). Si
des écarts au niveau des seuils sont
constatés, ils sont calculés par le
venturi et affichés sur l’écran
(Diagnostic). De plus, un signal
électrique est transmis à l’automate
supérieur.
Ainsi, il est possible d’agir à titre
préventif afin :
D’éviter, par exemple, les temps
Explication de la Fonction d’économie d’air (CE, OE)
50 mbar
(invariable)
Hystérésis
1
2
Condition Monitoring (surveillance des états) et Diagnostic
1
2
2
2
TE
1 Cycle total
2 Surveillance
TE Temps d’aspiration
T1
TB
T2
d’immobilisation ou les pannes
d’une machine grâce à une
maintenance en temps voulu
De garantir une fiabilité du process
(dans un cycle de cadence).
T1 Temps de transport
TB Temps d’éjection
T2 Temps de retour
2008/08 – Sous réserve de modifications
3
-V- Nouveau
Venturis OVEM
Périphérie
OVEM-…-PL/PO-…1)
OVEM-…-QS/QO/GN/GO-…
4
8
9
1
2
1
aJ
3
8
5
6
6
7
1)
7
Une vis creuse 9 et une équerre de fixation aJ sont fournies avec l’OVEM-…-PL/PO-….
Eléments de fixation et accessoires
OVEM-…-QS/QO/GN/GO-…
QS
QO
GN
1
2
3
4
Câble de liaison
NEBU-M12G5
Fixation sur rail
OABM-H
Equerre de fixation
HRM-1
Bouchon
OASC-G1-P
5
6
7
8
–
–
4
Embase avec alimentation
commune P
OABM-P…
Extension silencieuse
UOMS-
Ventouse complète
ESG
Raccord enfichable
QS
Porte-ventouse
ESH
Ventouse
ESS
GO
Page/Internet
OVEM-…-PL/PO-…
PL
PO
–
–
–
–
nebu
15
hrm-1
15
14
–
–
–
–
–
uoms
esg
quick star
esh
ess
Sous réserve de modifications – 2008/08
-V- Nouveau
Venturis OVEM
Désignations
OVEM
—
10
—
H
—
B
— QO
—
CE
—
N
—
2P
—
Type
OVEM
Venturi
Diamètre nominal de la buse Laval [mm]
05
07
10
0,45
0,7
0,95
Caractéristiques de l’éjecteur
H
L
Vide élevé
Débit d’aspiration élevé
Largeur du corps
B
Dimension modulaire 20 mm
Raccords pneumatiques
QS
QO
GN
GO
PL
PO
P-V-R avec raccord QS
P-V-R avec raccord QS,
R avec silencieux ouvert
P-V-R avec taraudage
P-V avec taraudage,
R avec silencieux ouvert
Embase avec alimentation P prête à l’emploi,
V-R avec raccord à vis QS
Embase avec alimentation P prête à l’emploi,
V avec raccord QS, R avec silencieux ouvert
Position de repos du venturi
ON
OE
CN
CE
NO, ouvert au repos (génération de vide)
NO, ouvert au repos avec impulsion d’éjection
NF, fermé au repos (génération de vide)
NF, fermé au repos avec impulsion d’éjection
Connexion électrique
N
Connecteur mâle M12 (5 pôles)
Capteur de vide, sortie de commutation électrique
2P
2N
PU
PI
NU
NI
2 sorties de commande PNP
2 sorties de commande NPN
1 sortie de commande PNP, 1 sortie analogique 0 … 10 V
1 sortie de commande PNP, 1 sortie analogique 4 … 20 mA
1 sortie de commande NPN, 1 sortie analogique 0 … 10 V
1 sortie de commande NPN, 1 sortie analogique 4 … 20 mA
Affichage du vide
–
H
bar
pouces Hg
2008/08 – Sous réserve de modifications
5
-V- Nouveau
Venturis OVEM
Fiche de données techniques
-Q-
Fonction
NF, fermé sans tension :
Impulsion d’éjection,
Raccord QS ou
taraudage G
Avec silencieux ouvert
Pour montage en embase P
-L-
Plage de température
0 … +50 °C
Pression de service
2 … 8 bar
NO, ouvert sans tension :
Impulsion d’éjection,
Raccord QS ou
taraudage G
Avec silencieux ouvert
Pour montage en embase P
Caractéristiques techniques générales
Type
Raccords pneumatiques
Diamètre nominal de la buse Laval
Pas
Caractéristiques
q
de l’éjecteur
j
Finesse de filtration
Facteur de marche
Conception
Position de montage
Type
yp de fixation
Raccord pneumatique 1
Raccordement du vide
Raccord pneumatique 3
Type de silencieux
Fonction intégrée
g
[mm]
[mm]
[µm]
[%]
ON/CN
/
OE/CE
/
Fonction de distributeur
Commande manuelle auxiliaire
6
ON/OE
CN/CE
OVEM-05
OVEM-07
OVEM-10
QO GO PO QO GO PO QO GO PO
0,45
0,7
0,95
20
Vide élevé/type H standard
Débit d’aspiration élevé/type L standard
40
100
Modulaire
Indifférente
Par trou traversant
Avec taraudage
Par accessoires
QS6 G –
QS8 G –
QS8 G –
QS6 G QS6 QS8 G QS8 QS8 G QS8
Silencieux ouvert intégré
Ouvert
Distributeur de mise en circuit électrique
Capteur de vide
Filtre
Silencieux ouvert
Distributeur de mise en circuit électrique
Impulsion d’éjection électrique
Limiteur
Capteur de vide
Circuit électrique d’économie d’air
Clapet anti-retour
Filtre
Silencieux ouvert
NO
NF
Monostable
Supplémentaire avec les touches de commande
OVEM-05
QS GN
0,45
OVEM-07
PL
QS
0,7
GN
OVEM-10
PL
QS GN
0,95
PL
QS6 G –
QS8 G –
QS8 G –
QS6 G QS6 QS8 G QS8 QS8 G QS8
QS8 G QS8 QS8 G
QS8 QS8 G
QS8
–
–
–
Sous réserve de modifications – 2008/08
-V- Nouveau
Venturis OVEM
Fiche de données techniques
Conditions de fonctionnement et d’environnement
Type
OVEM-05/07/10-…-QO/PO/GO
Pression de service
[bar]
Pression de service nominale
[bar]
Fluide de service
Température ambiante
[°C]
Température du fluide
[°C]
Résistance à la corrosion KBK1)
Marque CE (voir la déclaration de conformité)
Autorisation
1)
Classe de protection anticorrosion 2 selon la norme Festo 940 070
Pièces modérément soumises à la corrosion. Pièces externes visibles dont la surface répond essentiellement à des critères d’apparence, en contact direct avec une atmosphère industrielle courante ou des fluides
tels que des huiles de coupe ou lubrifiants.
Caractéristiques - Vide élevé
Type
OVEM-05
Position de repos du venturi
Vide max.
Pression de service au vide max
[%]
[bar]
ON
93
5,1
[l/min]
[l/min]
Débit d’aspiration maxi par rapport
à l’atmosphère
Débit d’aspiration à
p1 = 6 bar
CE
ON
OVEM-10
OE
CN
CE
ON
6
16
19,5
5,9
15,1
16,8
Niveau sonore pour p1 = 6 bar
51
2
4,8
2
1,9
0,4
1,9
0,4
58
1,2
OE
CN
CE
0,2
1,2
0,2
OE
CN
CE
0,2
0,8
0,2
73
Temps requis pour abaisser la dépression à -0,05 bar.
Caractéristiques – Débit d’aspiration élevé
Type
Position de repos du venturi
Débit d’aspiration maxi par rapport
à l’atmosphère
Débit d’aspiration de
p1 = 6 bar
OVEM-05
[l/min]
ON
13
[l/min]
12,8
Temps de mise sous pression 1) pour [s]
un volume de 1 l et une pression p1
= 6 bar
2
Niveau sonore pour p1 = 6 bar
45
1)
CN
3,5
4,8
dB(A)
OVEM-07
OE
4,1
Temps de mise sous pression1) pour [s]
un volume de 1 l et une pression p1
= 6 bar
1)
OVEM-05/07/10-…-QS/GN/PL
2…8
2…6
6
Air comprimé filtré, non lubrifié, finesse de filtre de 40 µm
0 … +50
0 … +50
2
Selon la directive UE CEM
C-Tick
dB(A)
OVEM-07
OE
CN
CE
ON
31,5
OVEM-10
OE
CN
CE
31,5
1,3
2
1,3
1
53
ON
45
45
0,2
1
0,2
0,8
64
Temps requis pour abaisser la dépression à -0,05 bar.
2008/08 – Sous réserve de modifications
7
-V- Nouveau
Venturis OVEM
Fiche de données techniques
Caractéristiques techniques du capteur de vide
Sortie de commutation électrique
2P
Mécanique
Grandeur mesurée
Principe de mesure
Plage de mesure de pression
Précision FS1)
Reproductibilité
Seuil FS1)
Possibilités de réglage
Plage de réglage des seuils
Plage de réglage de l’hystérésis
Type d’indication
Plage d’affichage
Unités pouvant
p
être représentées
p
[bar]
[%]
[%]
[bar]
[bar]
[bar]
–
H
Témoin d’état de commutation
Indication de la position de commutation
Connexion électrique
Fonction de commutation
Plage de tensions de service
Intensité à vide
Caractéristiques
q
de bobine 24 V CC
[V CC]
[mA]
[[W]]
Intensité résiduelle
Courant de sortie max.
Chute de tension
Circuit de protection inductif
Suppression de la mise en marche
Sortie analogique
gq
[mA]
[mA]
[V]
[V]
[mA]
[Ohm]
Capacité de la résistance de charge
Sortie analogique
Précision FS1)de la sortie analogique [%]
Résistance aux courts-circuits
Résistance aux surcharges
Détrompage
Protection
Classe de protection
8
PU
NU
PI
NI
1x NPN
1x PNP
1x NPN
Pression relative
Piézo-résistif
–1 … 0
3
0,6
Par afficheur et par touches
–0,999 … 0
–0,9 … 0
LCD rétro-éclairé et alphanumérique à 4 caractères
–0,999 … 0
bar
pouces Hg
Optique
LCD
Connecteur mâle M12x1, à 5 pôles
Electrique
Sortie de commande
Entrée de commutation conforme à
la norme
Fonction des éléments de commutation
1)
2N
2 x PNP
IEC 61131-2
2 x NPN
Contact à fermeture
Contact à ouverture
Comparateur à fenêtre
Comparateur de seuils
20,4 … 27,6
< 70
Phase courant faible : 0,3
Phase courant fort : 2,55
0,1
100
≤ 1,5
Adapté aux bobines MZ, MY et ME
Oui
–
–
–
1x PNP
0 … 10
–
min. 2000
–
4 … 20
max. 500
–
4
Oui
Existant
pour tous les raccordements électriques
IP65
III
% FS = % de la valeur de fin d’échelle (full scale)
Sous réserve de modifications – 2008/08
-V- Nouveau
Venturis OVEM
Fiche de données techniques
Matériaux
Coupe fonctionnelle
1 2
3
4
5
6
7
8
1
9
Venturis OVEM-05/07/10
1
2
3
4
5
Raccord fileté
Contacts enfichables
Corps de connecteur
Vitre
Corps
6
Bloc de touches
7
Vis de réglage
g g
8
9
Corps du filtre
Silencieux
–
–
–
Tuyère d’injection
Tuyère d’écoulement
Filtre
–
–
Joints
Vis creuse
–
Equerre
q
de fixation
Note relative aux matériaux
CE
OE
QO
GO
PO
PL
PO
PL
PO
QO
GO
PO
Laiton nickelé
Laiton doré
Laiton nickelé
Polyamide
Aluminium moulé sous pression,
Polyamide renforcé
Elastomère polyuréthane thermoplastique
Acier
Polyamide renforcé
Alliage
g d’aluminium corroyé,
y ,
Mousse ppolyuréthane
y
Alliage d’aluminium corroyé
Polyacétal
Armature textile, polyamide, acier
fritté
Caoutchouc nitrile
Alliage
g d’aluminium corroyé
y
Acier inoxydable
y
Les matériaux contiennent du silicone
k
2008/08 – Sous réserve de modifications
9
-V- Nouveau
Venturis OVEM
Fiche de données techniques
Vide pu en fonction de la pression de service p1
Vide élevé
OVEM-05-H
OVEM-07-H
OVEM-10-H
Débit d’aspiration élevé
OVEM-05-L
OVEM-07-L
OVEM-10-L
Temps d’évacuation t en fonction du vide pu pour un volume de 1 l à une pression de service de 6 bar
Vide élevé
Débit d’aspiration élevé
OVEM-05-H
OVEM-07-H
OVEM-10-H
OVEM-05-L
OVEM-07-L
OVEM-10-L
Consommation d’air qn en fonction de la pression de service p1
Vide élevé / débit volumique d’aspiration élevé
OVEM-05
OVEM-07
OVEM-10
10
Sous réserve de modifications – 2008/08
-V- Nouveau
Venturis OVEM
Fiche de données techniques
Téléchargement des données de CAO www.festo.fr/engineering
Dimensions
OVEM-05
OVEM-07/10
1 Raccord d’alimentation
2 Raccord de vide
3 Silencieux (SD)/raccord
d’échappement
4 Connexion électrique avec
NEBU-M12G5-K-…
5 Taraudage de fixation M3
Couple de serrage max. 0,8 Nm
6 Trou de fixation
Couple de serrage max. 2,5 Nm
7 Equerre de fixation disponible
sur OVEM-…-PL/PO seulement
Type
yp
OVEM-05-…-QS-…
OVEM-05-…-QO-…
OVEM-05-…-PL-…
OVEM-05-…-PO-…
OVEM-05-…-GN-…
OVEM-05-…-GO-…
OVEM-07/10-…-QS-…
OVEM-07/10-…-QO-…
OVEM-07/10-…-PL-…
OVEM-07/10-…-PO-…
OVEM-07/10-…-GN-…
OVEM-07/10-…-GO-…
Raccords pneumatiques
P
V
R
D1
D2
QS6
QS6
G
G
G
QS8
QS8
G
G
2008/08 – Sous réserve de modifications
G
QS8
SD
QS8
SD
G
SD
QS8
SD
QS8
SD
G
SD
L1
L2
L33
65
6,5
65
6,5
115
–
82
8,2
82
8,2
65
6,5
65
6,5
128
–
17 2
17,2
17 2
17,2
L4
12
–
12
–
8,2
–
12
17,3
12
17,3
–
17,3
L55
–
160 5
160,5
–
–
160 5
160,5
–
11
-V- Nouveau
Venturis OVEM
Fiche de données techniques
Références et poids
Symbole de connexion
Description
Sortie de commutation électrique
Diamètre
nominal
Poids
[mm]
[g]
N° pièce
Type
Fermé au repos
Avec silencieux ouvert
2 x PNP
0,45
0,7
0,95
317
3322
538834
538835
538836
OVEM-05-H-B-QO-CN-N-2P
OVEM-07-H-B-QO-CN-N-2P
OVEM-10-H-B-QO-CN-N-2P
Avec impulsion
p
d’éjection
j
et
silencieux ouvert
2 x PNP
0,45
0,7
0,95
0,7
0,95
325
331
33
538831
538832
538833
540018
540019
OVEM-05-H-B-QO-CE-N-2P
OVEM-07-H-B-QO-CE-N-2P
OVEM-10-H-B-QO-CE-N-2P
OVEM-07-H-B-QO-CE-N-2N
OVEM-10-H-B-QO-CE-N-2N
0,7
0,95
0,7
0,95
334
33
540015
540016
540012
540013
OVEM-07-H-B-GO-CE-N-2P
OVEM-10-H-B-GO-CE-N-2P
OVEM-07-H-B-GO-CE-N-2N
OVEM-10-H-B-GO-CE-N-2N
2 x NPN
2 x PNP
2 x NPN
331
33
334
33
Ouvert au repos
Avec silencieux ouvert
2 x PNP
0,45
0,7
0,95
317
3322
538828
538829
538830
OVEM-05-H-B-QO-ON-N-2P
OVEM-07-H-B-QO-ON-N-2P
OVEM-10-H-B-QO-ON-N-2P
Avec impulsion
p
d’éjection
j
et
silencieux ouvert
2 x PNP
0,45
0,7
0,95
0,7
0,95
325
331
33
538825
538826
538827
540009
540010
OVEM-05-H-B-QO-OE-N-2P
OVEM-07-H-B-QO-OE-N-2P
OVEM-10-H-B-QO-OE-N-2P
OVEM-07-H-B-QO-OE-N-2N
OVEM-10-H-B-QO-OE-N-2N
0,7
0,95
0,7
0,95
334
33
540006
540007
540003
540004
OVEM-07-H-B-GO-OE-N-2P
OVEM-10-H-B-GO-OE-N-2P
OVEM-07-H-B-GO-OE-N-2N
OVEM-10-H-B-GO-OE-N-2N
2 x NPN
2 x PNP
2 x NPN
12
331
33
334
33
Sous réserve de modifications – 2008/08
-V- Nouveau
Venturis OVEM
Références – Eléments modulaires
M Mentions obligatoires
O Options
Code du système modulaire
Diamètre nominal de la
buse Laval
Venturi
539074
Exemple de
commande
539074
Taille du boîtier/largeur
Caractéristiques
de l’éjecteur
Position de repos
du venturi
Raccords
pneumatiques
Capteur de vide
Sortie de commutation
électrique
Raccord
électrique
Autre possibilité
d’affichage du vide
OVEM
05
07
10
H
L
B
QS
QO
GN
GO
PL
PO
ON
OE
CN
CE
N
2P
PU
PI
2N
NU
NI
H
OVEM
– 05
– H
– B
– QO
– ON
– N
– 2P
– H
Tableau des références
Taille
20
M Code du système modulaire
539074
Conditions
Venturi
Venturi avec électrodistributeur pour la commutation du vide
Commande manuelle auxiliaire
Diamètre nominal de la [mm]
[ ] 0,45
buse Laval
0,7
0,95
Caractéristiques
q
de l’éjecteur
j
Vide élevé
Débit d’aspiration élevé
Taille du boîtier/Largeur [mm] 20
Raccords ppneumatiques
q
Tous les raccords sont des raccords QS
Alimentation/raccord de vide avec raccords QS, raccord d’échappement avec silencieux
ouvert
Tous les raccords avec taraudage G
Alimentation/raccord de vide avec taraudage G, raccord d’échappement avec silencieux
ouvert
Préparés pour barrette d’alimentation, raccord de vide et d’échappement avec raccords
QS
Préparés pour barrette d’alimentation, raccord de vide avec raccords QS, raccord
d’échappement avec silencieux ouvert
Position de repos
p du venturi
NO, ouvert au repos (génération de vide)
NO, ouvert au repos (génération de vide) avec impulsion d’éjection
NF, fermé au repos (pas de génération de vide)
NF, fermé au repos (pas de génération de vide) avec impulsion d’éjection
Connexion électrique
Connecteur mâle M12 (5 pôles)
O Capteur
p
de vide,,
sortie de commutation électrique
q
((étalonnage
g en bar,, non
disponible
p
ppour P1 et N1))
Autre possibilité d’affichage du
vide
Report des références
539074
OVEM
2008/08 – Sous réserve de modifications
–
– B
Entrée du
code
OVEM
OVEM
-05
-07
-10
-H
-L
-B
-QS
-QO
-B
-GN
-GO
-PL
-PO
-ON
-OE
-CN
-CE
-N
Sortie de commutation 2 x PNP
Sortie de commutation 1 x PNP + U
Sortie de commutation 1 x PNP + I
Sortie de commutation 2 x NPN
Sortie de commutation 1 x NPN + U
Sortie de commutation 1 x NPN + I
Pouces Hg
–
Code
-N
-2P
-PU
-PI
-2N
-NU
-NI
-H
–
–
– N
–
–
13
-V- Nouveau
Venturis OVEM
Accessoires
Embase P OABM-P
pour venturi
OVEM-…-PL/PO
Raccord pneumatique 1 : G
Mode de fixation : par trou traversant
Matériau : alliage d’aluminium
corroyé
Note relative aux matériaux :
conforme à RoHS
1 Venturi
2 Bouchon
Dimensions
Nombre d’emplacements d’appareils
H1
H2
H3
4
6
8
118
162
206
102
146
190
66
110
154
Diamètre intérieur de tuyau di en fonction de la consommation d’air totale qnN
Consommation d’air totale [l/min]
50
75
154
175
225
Diamètre intérieur de tuyau1) [mm]
≥ 2,5 ≥ 2,9 ≥ 3,8 ≥ 4
≥ 4,4
Tuyau recommandé
PUN-4 PUN-6
1)
PUN-8
310
400
480
500
750
890
1000
1190
1340
1850
2240
2300
2900
≥5
≥ 5,5
≥ 5,9
≥6
≥7
≥ 7,5
≥8
≥ 8,4
≥ 8,8
≥ 10
≥ 10,8 ≥ 11
≥ 12
PUN-16
Fiches techniques Internet : pun, pan
PAN-16
PUN-10
PUN-12
pour un tuyau d’une longueur de 3 m
-H-
Nota
La consommation d’air totale de
l’embase P entièrement équipée peut
être déterminée en additionnant les
consommations de chacune des
buses utilisées. Il faut tenir compte
du fait que, sur les venturis dotés
d’impulsion d’éjection (OE, CE), les
valeurs d’impulsion d’éjection fixées
(durée et intensité) peuvent
engendrer une consommation d’air
très élevée.
Références et poids
Embase P
1)
14
Nombre
d’emplacements
d’appareils
CRC1)
4
6
8
2
2
2
Poids
N° pièce
Type
549456
549457
549458
OABM-P-4
OABM-P-6
OABM-P-8
[g]
767
1045
1330
Classe de protection anticorrosion 2 selon la norme Festo 940 070
Pièces modérément soumises à la corrosion. Pièces externes visibles dont la surface répond essentiellement à des critères d’apparence, en contact direct avec une atmosphère industrielle courante ou des fluides
tels que des huiles de coupe ou lubrifiants.
Sous réserve de modifications – 2008/08
-V- Nouveau
Venturis OVEM
Accessoires
Bouchon OASC-G1-P
Pour embase P OABM-P-…
Mode de fixation : à visser
Couple de serrage max. : 10 Nm
Matériau :
Vis creuse - Alliage d’aluminium
anodisé
Ecrou borgne - Acier
Joints - Acier, Caoutchouc nitrile
Note relative aux matériaux :
conforme à RoHS
Références
Bouchon
1)
KBK1)
Poids
[g]
N° pièce
p
Type
yp
2
53
549460
OASC-G1-P
Classe de protection anticorrosion 2 selon la norme Festo 940 070
Pièces modérément soumises à la corrosion. Pièces externes visibles dont la surface répond essentiellement à des critères d’apparence, en contact direct avec une atmosphère industrielle courante ou des fluides
tels que des huiles de coupe ou lubrifiants.
Fixation sur rail
OABM-H
pour venturi OVEM
Couple de serrage max. pour le
montage sur rail : 0,8 Nm
Matériau : acier zingué
Note relative aux matériaux :
conforme à RoHS
1 Venturi
2 Rail TH-35-15
3 Vis M3x6 (fournies)
Références
Fixation sur rail
2008/08 – Sous réserve de modifications
Poids
[g]
N° pièce
p
Type
yp
52
549461
OABM-H
15
