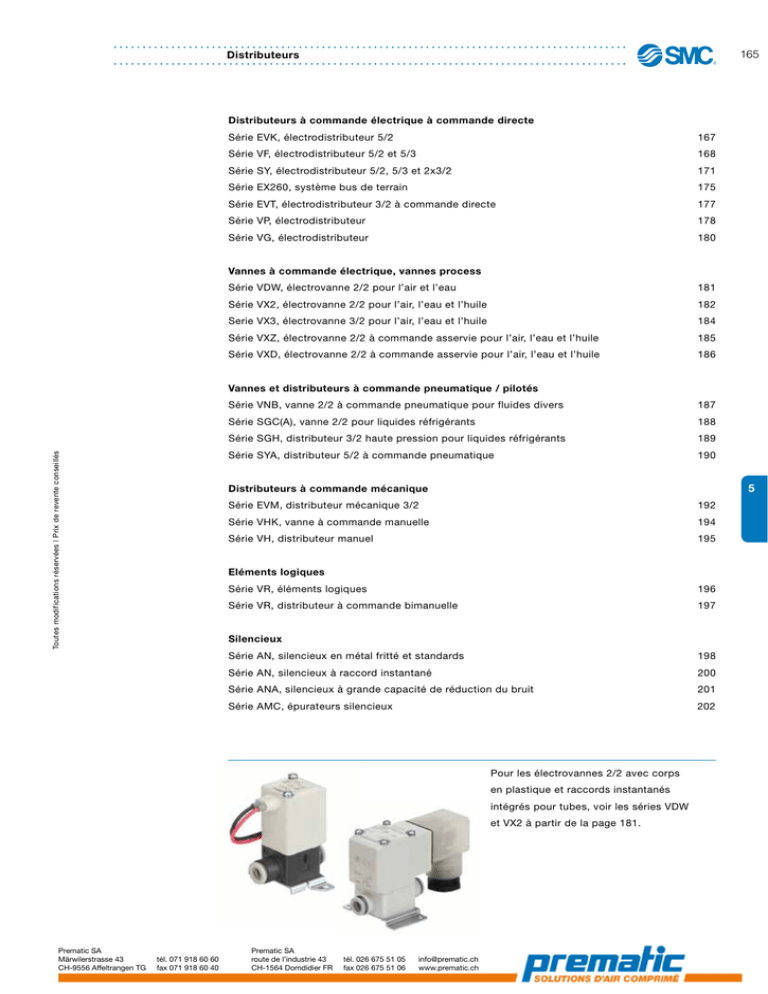

165
Distributeurs
Distributeurs à commande électrique à commande directe
Série EVK, électrodistributeur 5/2 167
Série VF, électrodistributeur 5/2 et 5/3
168
Série SY, électrodistributeur 5/2, 5/3 et 2x3/2
171
Série EX260, système bus de terrain
175
Série EVT, électrodistributeur 3/2 à commande directe
177
Série VP, électrodistributeur
178
Série VG, électrodistributeur
180
Vannes à commande électrique, vannes process
Série VDW, électrovanne 2/2 pour l’air et l’eau
181
Série VX2, électrovanne 2/2 pour l’air, l’eau et l’huile
182
Serie VX3, électrovanne 3/2 pour l’air, l’eau et l’huile
184
Série VXZ, électrovanne 2/2 à commande asservie pour l’air, l’eau et l’huile
185
Série VXD, électrovanne 2/2 à commande asservie pour l’air, l’eau et l’huile
186
Toutes modifications réservées | Prix de revente conseillés
Vannes et distributeurs à commande pneumatique / pilotés
Série VNB, vanne 2/2 à commande pneumatique pour fluides divers
187
Série SGC(A), vanne 2/2 pour liquides réfrigérants
188
Série SGH, distributeur 3/2 haute pression pour liquides réfrigérants
189
Série SYA, distributeur 5/2 à commande pneumatique
190
5
Distributeurs à commande mécanique
Série EVM, distributeur mécanique 3/2
192
Série VHK, vanne à commande manuelle
194
Série VH, distributeur manuel
195
Eléments logiques
Série VR, éléments logiques
196
Série VR, distributeur à commande bimanuelle
197
Silencieux
Série AN, silencieux en métal fritté et standards
198
Série AN, silencieux à raccord instantané
200
Série ANA, silencieux à grande capacité de réduction du bruit
201
Série AMC, épurateurs silencieux 202
Pour les électrovannes 2/2 avec corps
en plastique et raccords instantanés
intégrés pour tubes, voir les séries VDW
et VX2 à partir de la page 181.
9
Prematic SA
Märwilerstrasse 43
CH-9556 Affeltrangen TG
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
route de l’industrie 43
CH-1564 Domdidier FR
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
166
Symboles pneumatiques
Distributeurs
Distributeur 2/2
normalement fermé
(N.F.)
4(A)
Distributeur 5/2
2(A)
5(EA)
1(P)
Distributeur 2/2
normalement ouvert
(N.O.)
Distributeur 5/3
centre fermé
2(A)
1(P)
Distributeur 3/2
normalement fermé
(N.F.)
Distributeur 5/3
centre ouvert
2(A)
3(R)
1(P)
Distributeur 3/2
normalement ouvert
(N.O.)
Distributeur 5/3
centre sous pression
2(A)
3(R)
1(P)
2(B)
1(P)
4(A)
5(EA)
2(B)
1(P)
4(A)
5(EA)
3(EB)
2(B)
1(P)
4(A)
5(EA)
3(EB)
3(EB)
2(B)
1(P)
3(EB)
Commandes pour distributeurs
5
5
Force musculaire
Pression
Mécanique
Electrique
Manuelle générale
Par poussoir
Par pression d'air
Electromagnétique
Manuelle par
poussoir
Par galet
Par pression d'air
et poussoir manuel
Electromagnétique
pilotée et poussoir
manuel
Bouton tournant
vérouillable
Par ressort
Levier
vérouillable
Rappel par ressort
et assistance
pneumatique
Par pédale
Limiteur de débit et clapet
Clapet anti-retour
piloté avec ressort
Clapet anti-retour
avec ressort
12(Z)
1(IN)
Fonction "ET"
2(OUT)
2(OUT)
1(IN)
Limiteur de débit
unidirectionnel
Fonction "OU"
2(OUT)
1(IN)
1(IN)
Valve d'échappement
rapide
2(OUT)
1(IN)
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
1(IN)
3 (EXH)
Série EVK
167
Distributeurs à commande électrique
Electrodistributeur 5/2 à commande directe
• Consommation électrique 4W DC (Standard)
• Exécution sans cuivre en standard. Tous les composants du distributeur en contact avec le fluide sont exempts de cuivre.
• Utilisable aussi pour une plage de pression faible.
Données techniques
Version
Monostable 5/2
Fluide
Air comprimé filtré, huilé ou non
Température ambiante et du fluide [°C]
max. 50
Temps de réponse à 0,5 MPa [ms]
max. 10
Commande manuelle
A impulsions
Lubrification
Non nécessaire ou huile pour turbine classe 1, ISO VG32
Position de montage
Montage libre
Résistance aux chocs et aux vibrations [m/s ]
2
300/50
Note 1)
Type de protection
Protégé contre les poussières (IP65 avec connecteur)
Tension de commande
24 V DC (autres tensions sur demande)
Consommation électrique
4 W (sans visualisation)
Betriebsdruckbereich
0 bis 0,7 MPa / 0 bis 7 bar
Masse [g]
90
Note 1) Résistance aux chocs :
Aucun dysfonctionnement suite au test de chocs réalisé dans l’axe et perpendiculairement à l’axe du distributeur
principal et de l’armature, à l’état activé et non activé. (condition initiale)
Résistance aux vibrations : Aucun dysfonctionnement lorsque soumis au balayage de fréquence entre 8.3 et 2000Hz dans l’axe et
perpendiculairement à l’axe du distributeur principal et de l’armature, à l’état activé et non activé. (condition
initiale)
Référence de commande
Référence
Description
Raccordement
Débit [l n/min]
Prix CHF
EVK3000, électrodistributeur 5/2 à commande directe / tiroir à joints élastiques
EVK3120-5DO-M5-Q
Distributeur 5/2 monostable
M5
EVK3120-5DO-01F-Q
G1/8
Note 2)
147
112,80
166
105,80
Connecteur non inclus dans la livraison. A commander séparément SVP.
Note 2) Raccordements pour les orifices de purge : M5
Accessoires
Référence
Description
Alimentation
Prix CHF
Connecteur, embase de fixation et silencieux
K33
K33
Connecteur DIN 43650 avec visualisation et
24 V DC
11,95
protection de circuit
VK300-43-2A
VK300-43-2A
Embase de fixation
–
2,65
AN05-M5
Silencieux (2x par distributeur)
–
3,70
AN05-M5
9
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
5
168
Série VF
Electrodistributeurs 5/2 et 5/3
• Grande capacité de débit
• Faible consommation électrique (1,5 W DC, 1,55 VA AC)
• Distributeur compact à haut débit
• Utilisable jusqu’à une pression de 1,0 MPa / 10 bar
• Très longue durée de vie, 50 millons de cycles minimum
Données techniques
Version
VF3000
Fluide
Air comprimé
VF5000
Plage de pression
5/2 monostable et 5/3
0,15 à 1,0 MPa / 1,5 à 10 bar
d’utilisation
5/2 bistable
0,1 à 1,0 MPa / 1 à 10 bar
Température ambiante et
-10 à 50 (hors gel)
du fluide [°C]
Temps de réponse à
5/2 monostable
0,5 Mpa [ms]
5
5
Fréquence maxi. [Hz]
max. 23 (DC) / 48 (AC)
max. 33 (DC) / 58 (AC)
5/2 bistable
max. 15
max. 18
5/3
max. 33 (DC) / 58 (AC)
max. 53 (DC) / 78 (AC)
5/2 monostable et bistable
10
5
5/3
3
3
Lubrification
Non requise
Commande manuelle
Non verrouillable (version verrouillable sur demande)
Position de montage
Libre
Résistance aux chocs/
300/50
vibrations [m/s 2]
Note 1)
Degré de protection
IP65 avec le connecteur DIN
Tension de commande
24 V DC ou 230 VAC (autres tensions sur demande)
DC: sans visualisation 1,5 W
AC: sans visualisation 1,55 VA
Aucun dysfonctionnement suite au test de chocs réalisé dans l’axe et perpendiculairement à l’axe du distributeur principal et de l’armature, à l’état activé et non activé. (condition initiale)
Résistance aux vibrations : Aucun dysfonctionnement lorsque soumis au balayage de fréquence entre 45 et 2000Hz dans l’axe et
initiale)
Références de commande
Référence
Description
Tension
Raccorde-
Débit
Prix
ment
Qn [l n/min]
CHF
VF3000, électrodistributeurs 5/2 et 5/3
VF3133K-5YO1-02F
Electrodistributeur 5/2, monostable 24 VDC
G1/4
980
145,20
VF3133K-4YO1-02F
Electrodistributeur 5/2, monostable 230 VAC
G1/4
980
145,20
VF3233K-5YO1-02F
Electrodistributeur 5/2, bistable
24 VDC
G1/4
980
196,00
VF3233K-4YO1-02F
230 VAC
G1/4
980
196,00
VF3333K-5YO1-02F
Electrodistributeur 5/3
24 VDC
G1/4
670
279,35
230 VAC
G1/4
670
279,35
24 VDC
G1/4
800
279,35
230 VAC
G1/4
800
279,35
centre fermé
VF3333K-4YO1-02F
centre fermé
VF3433K-5YO1-02F
centre ouvert
VF3433K-4YO1-02F
centre ouvert
Commander le connecteur DIN séparément
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
Série VF
169
Données techniques
Référence
Description
Tension
Raccorde-
Débit
ment
Qn [l n/min]
Prix CHF
VF5000, électrodistributeurs 5/2 et 5/3
VF5123K-5YO1-03F
Electrodistributeur 5/2, monostable 24 VDC
G3/8
2350
159,50
VF5123K-4YO1-03F
Electrodistributeur 5/2, monostable 230 VAC
G3/8
2350
159,50
VF5223K-5YO1-03F
24 VDC
G3/8
2350
218,00
VF5223K-4YO1-03F
230 VAC
G3/8
2350
218,00
VF5323K-5YO1-03F
24 VDC
G3/8
1960
302,30
230 VAC
G3/8
1960
302,30
24 VDC
G3/8
2160
302,30
230 VAC
G3/8
2160
302,30
centre fermé
VF5323K-4YO1-03F
centre fermé
VF5423K-5YO1-03F
centre ouvert
VF5423K-4YO1-03F
centre ouvert
Référence
9
Prematic SA
Märwilerstrasse 43
Description
Raccorde- Nb
Prix
ment
sations
CHF
EVV5F3-30-021-00F Embase multiple
G1/4
2 stations
45,05
G1/4
4 stations
79,35
G1/4
6 stations
113,55
G1/4
8 stations
147,75
G3/8
2 stations
64,80
G3/8
4 stations
112,75
G3/8
6 stations
160,70
G3/8
8 stations
208,45
VF3000, embases
VF5000, embases
Les vis de fixation et joints pour le montage sont compris dans la livraison
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
5
170
Série VF
Accessoires
Référence
Description
Tension
X30
Connecteur DIN (EN175301-803-B)
230 V AC
Prix CHF
17,85
avec visualisation sans protection de circuit
X31
max. 250 V AC
3,80
sans visualisation ni protection de circuit
X31-50
230 V AC
12,35
24 V DC
4,70
24 V DC
22,15
sans visualisation ni protection de circuit
avec cable de 5 m monté
X32
X32
Connecteur DIN (EN175301-803-B
avec visualisation et protection de circuit
X32-50
avec visualisation et protection de circuit
avec cable de 5 m monté
AN10-01
5
5
AN20-02
Prematic SA
Märwilerstrasse 43
Silencieux pour distributeur type 3000 R1/8
AN20-02
Silencieux pour embases multiples type 3000 R1/4
AN30-03
Silencieux pour distributeurs et embases multiples type 5000 R3/8
13,50
DXT031-38-5A
Plaque d’obturation pour type 3000
12,25
VF5000-70-1A
Plaque d’obturation pour type 5000
10,85
DXT031-38-5A
tél. 071 918 60 60
fax 071 918 60 40
4,85
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
6,85
Série SY
171
Electrodistributeur 5/2, 5/3, 2x3/2
• Encombrement réduit : Désormais encore plus petite et compacte avec un débit plus important
• Faible consommation : Consommation 0,4 W en standard (0,1 W avec circuit d’économie d’énergie)
• Flexibilité accrue grâce au montage de différentes tailles de vanne sur la même
embase
• Électrodistributeur désormais également disponible avec raccordement vers le bas
pour montage panneau
• Liberté de choix : Raccordement possible avec tous les systèmes de bus usuels
• Fiabilité : Très grande durée de vie de 70 millions de cycles
• Davantage de confort d’utilisation grâce à une commande manuelle auxiliaire verrouillable bien visible en option
• Construction simple : Une solution rapide et sûre grâce au configurateur de vannes
Données techniques
Type de vanne
à joint élastique
Fluide
Air comprimé
Plage de pression
5/2 monostable
0,15 à 0,7 MPa / 1,5 à 7 bar
d’utilisation
5/2 bistable
0,1 à 0,7 MPa / 1 à 7 bar
5/3
0,2 à 0,7 MPa / 2 à 7 bar
du pilote interne
[MPa]
Distributeur 2x3/2
Temps de réponse [ms] Série
SY3000
Note 1)
max. 15
5/2 bistable
max. 12
5/3
max. 18
Distributeur 2x3/2
max. 18
Série
5/2 monostable
max. 24
SY5000
5/2 bistable
max. 12
5/3
max. 30
Distributeur 2x3/2
max. 35
5/2 monostable
1R 4/2 (PR A/B) : 356 ln/min, 4/2R 3/5 (A/BR E) : 381 ln/
Débit du distributeur
Série
monté sur embase
SY3000
multiple
0,15 à 0,7 MPa / 1,5 à 7 bar
5/2 monostable
Note 2)
min
5/2 bistable
min
Série
5/2 monostable
SY5000
min
5/2 bistable
min
Température ambiante et de fluide [°C]
Fréquence d’utilisation 5/2 monostable/bistable
5
maxi [Hz]
Distributeur 2x3/2
Distributeur 5/3
3
Commande manuelle auxilaire
modèle à poussoir non verrouillable
(modèle à verrouillage coulissant sur demande)
Type d’échappement
pilote interne
échappement commun du pilote et du distributeur principal
du pilote
pilote externe
échappement individuel du pilote
Lubrification
non requise
Position de montage
9
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
libre
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
5
172
Série SY
Résistance aux chocs/vibrations
Note 3)
[m/s²]
150/30
IP67 (selon IEC60529)
Tension nominale bobine [V DC]
24
Variation de tension admissible
±10% de la tension nominale
Consommation
0,4
Standard
électrique [W]
Protection de circuit
Varistor pour modèle non polarisé
Témoin lumineux
LED
Note 1) Contactez SMC pour des informations plus détaillées sur les consignes de sécurité spécifiques au produit.
Note 2) Valable pour une embase multiple avec 5 stations et distributeurs 5/2 commandés individuellement..
Note 3) Résistance aux chocs : Aucun dysfonctionnement suite au test de chocs réalisé dans l’axe et perpendiculairement à l’axe du distributeur principal et de l’armature, à l’état activé et non activé. (condition initiale).
Résistance aux vibrations : Aucun dysfonctionnement lorsque soumis au balayage de fréquence entre 45 et
2000Hz dans l’axe et perpendiculairement à l’axe du distributeur principal et de l’armature, à l’état activé et non
activé. (condition initiale).
Référence
Fonction
Remarque
Prix CHF
5
5
SY3000, électrodistributeurs 5/2, 5/3 et 2x3/2
SY3100-5U1
Distributeur 5/2, monostable
82,85
SY3200-5U1
Distributeur 5/2, bistable
127,10
SY3300-5U1
Distributeur 5/3, centre fermé
132,90
SY3400-5U1
Distributeur 5/3, centre ouvert
132,90
SY3500-5U1
Distributeur 5/3, centre sous pression
132,90
SY3A00-5U1
Distributeur 2x3/2 (N.F./N.F.)
132,90
SY3B00-5U1
Distributeur 2x3/2 (N.O./N.O.)
132,90
SY3C00-5U1
Distributeur 2x3/2 (N.F./N.O.)
132,90
SY5000, électrodistributeurs 5/2, 5/3 et 2x3/2
SY5100-5U1
Distributeur 5/2, monostable
94,45
SY5200-5U1
Distributeur 5/2, bistable
138,70
SY5300-5U1
Distributeur 5/3, centre fermé
146,40
SY5400-5U1
Distributeur 5/3, centre ouvert
146,40
SY5500-5U1
Distributeur 5/3, centre sous pression
146,40
SY5A00-5U1
Ditributeur 2x3/2 (N.F./N.F.)
146,40
SY5B00-5U1
Distributeur 2x3/2 (N.O./N.O.)
146,40
SY5C00-5U1
Distributeur 2x3/2 (N.F./N.O.)
146,40
SY3000, embases multiples avec connecteur D-SUB
SS5Y3-10F1-04B-C6
Embase, raccords instantanés : 6 mm (P/E: 8 mm)
4 stations
216,70
SS5Y3-10F1-06B-C6
6 stations
266,80
SS5Y3-10F1-08B-C6
8 stations
316,90
SS5Y3-10F1-10B-C6
10 stations
366,95
SS5Y3-10F1-12B-C6
12 stations
417,05
Note) Nombre de stations impair sur demande
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
Série SY
173
Référence
Fonction
Remarque
Prix CHF
SY3000, embases multiples. Raccordement électrique au choix (hormis D-Sub)
SS5Y3-10S0-04B-C6
4 stations
239,10
SS5Y3-10S0-06B-C6
6 stations
289,20
SS5Y3-10S0-08B-C6
8 stations
339,30
SS5Y3-10S0-10B-C6
10 stations
389,35
SS5Y3-10S0-12B-C6
12 stations
439,45
SS5Y3-10S0-14B-C6
14 stations
489,50
SS5Y5-10S0-16B-C6
16 stations
654,90
Note) Nombre de stations impair sur demande, seulement 12 stations possibles pour connecteur rond
SY5000, embases multiples avec connecteurs D-SUB
SS5Y5-10F1-04B-C8
4 stations
262,80
SS5Y5-10F1-06B-C8
6 stations
324,40
SS5Y5-10F1-08B-C8
8 stations
386,00
SS5Y5-10F1-10B-C8
10 stations
447,60
SS5Y5-10F1-12B-C8
12 stations
509,20
Note) Nombre de stations impair sur demande
SY5000, embases multiples. Raccordement électrique au choix (hormis D-Sub)
SS5Y5-10S0-04B-C8
4 stations
285,30
SS5Y5-10S0-06B-C8
6 stations
346,90
SS5Y5-10S0-08B-C8
8 stations
408,50
SS5Y5-10S0-10B-C8
10 stations
470,10
SS5Y5-10S0-12B-C8
12 stations
531,70
SS5Y5-10S0-14B-C8
14 stations
593,30
SS5Y5-10S0-16B-C8
16 stations
654,90
Note) Nombre de stations impair sur demande, seulement 12 stations possibles pour connecteur rond
Choix de raccordement électrique pour embases multiples SY3000/5000
SY30M-14-5A
SY30M-14-4A-1-3
SY30M-14-5A
Ensemble bloc connecteur coaxial
26 broches
SY30M-14-4A-1-3
Ensemble bloc avec câble 3 m
34 brins
EX260-SDN1
Interface DeviceNet
M12
509,85
EX260-SPR1
Interface Profibus DP
M12
509,85
EX260-SPR5
Interface Profibus DP
D-Sub
485,75
EX260-SEC1
Interface EtherCAT
M12
644,10
EX260-SPN1
Interface PROFINET
M12
657,15
EX260-SEN1
Interface EtherNet/IP
M12
644,10
Note) Pour des informations détaillées sur EX260 voir page 175.
Sur demande, nous livrons les batteries de vannes complètes montées selon spécifications client.
Les batteries de vannes sont testées électriquement et pneumatiquement.
EX260
9
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
147,35
66,50
5
174
Série SY
Accessoires
Vis de
montage
Référence
Description
Remarque
Prix CHF
Accessoires pour embases multiples SY3000
SY30M-26-1A
SY30M-38-1A-C6
Plaque d’obturation
SY30M-39-1A-C6
SY30M-60-1A
SY30M-50-1A
9,65
Entretoise d’alimentation individuelle,
Enchaînement
raccord 6 mm
vertical
Entretoise d’échappement individuel,
Enchaînement
raccord 6 mm
vertical
Entretoise double clapet avec échappement de
Enchaînement
pression résiduelle
vertical
Entretoise servant à couper l’alimentation avec
Enchaînement
valve de repoussée de pression résiduelle
vertical
15,40
15,40
52,10
48,15
SY30M-40-1A
Disque de blocage d’alimentation
4,10
SY30M-40-2A
Disque de blocage d’échappement (2 pièces
4,10
nécessaires)
Enchaînement vertical
AN15-C08
Silencieux pour raccord instantané 8 mm
SY30M-15-1A
Fixation rail DIN
6,45
14,40
5
5
Accessoires pour embases multiples SY5000
SY50M-26-1A
9,65
SY50M-38-1A-C8
Entretoise d’alimentation individuelle, raccord 6 mm Enchaînement
19,25
vertical
Fixation rail DIN
SY50M-39-1A-C8
Entretoise d’échappement individuel, raccord 6 mm Enchaînement
19,25
vertical
SY50M-60-1A
AN20-C10
SY50M-50-1A
Entretoise double clapet avec échappement de
Enchaînement
pression résiduelle
vertical
Entretoise servant à couper l’alimentation avec valve Enchaînement
de repoussée de pression résiduelle
62,60
52,10
vertical
SV2000-59-2A
Disque de blocage d’alimentation
1,80
SV2000-59-2A
Disque de blocage d’échappement (2 pièces
1,80
nécessaires)
AN20-C10
Silencieux pour raccord instantané 10 mm
SY50M-15-1A
Fixation rail DIN
9,15
14,40
Accessoires raccordement électrique
GAXT100-MC26-30
Connecteur rond avec câble, 3 m
Câble (DIN 47100)
207,50
GVVZS3000-21A-2
Connecteur D-Sub avec câble, 3 m
Câble (DIN 47100)
77,85
Note ) Accessoires pour EX260, voir page 177.
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
Serie EX260
175
Distributeur à commande électrique
Système bus de terrain pour distributeurs
• Protocoles compatibles : DeviceNet™, PROFIBUS DP ®, PROFINET ®, EtherCAT ®,
EtherNet/IP™
• Faible encombrement : 28 mm de largeur seulement
• Flexible : Utilisable avec les séries de distributeurs SY3000/5000, SV2000/3000,
VQC1000/2000/4000, S0700
• Facile à manier : Résistance de fermeture commutable pour PROFIBUS DP ® intégrée
• Bonne protection : IP67 disponible
DeviceNet™ est une marque commerciale d’ODVA
EtherCAT® est une marque commerciale déposée et brevetée de la société Beckhoff Automation GmbH,
Allemagne
Données techniques
Modèle
Système utilisable
Protocole
Fichier de description
Nombre d’entrées / sorties
Note 1)
Note 2)
EX260-SPR1
EX260-SPR5
EX260-SDN1
PROFIBUS DP ®
PROFIBUS DP ®
DeviceNet™
GSD
GSD
EDS
SPR1: 0/32
SPR5: 0/32
SDN1: 0/32
Alimentation électrique pour communications
21,6 à 26,4 V DC
21,6 à 26,4 V DC 11 à 25 V DC
Alimentation électrique pour sorties
22,8 à 26,4 V DC
22,8 à 26,4 V DC 22,8 à 26,4 V DC
Connecteur de communication
M12
D-SUB
M12
Résistance de fermeture commutable
intégrée
sans
sans
Type de sortie COM
négatif
négatif
négatif
(PNP)
(PNP)
(PNP)
IP40
IP67
Résistance à l’environne-
IP67
ment
Plage de température
-10 à 50 °C
d’utilisation
Norme
Marquage CE, compatible avec UL (CSA)
Poids [g]
max. 200
Note 1) Tous les fichiers peuvent être téléchargés sur le site web de SMC http://www.smcworld.com/
Note 2) Modules disponibles avec 16 sorties
Données techniques
Modèle
Système utilisable
Protocole
Fichier de description
Note 1)
EX260-SPN1
EX260-SEC1
PROFINET
EtherCAT
®
GSDML
XML
®
EX260-SEN1
EtherNet/IP™
EDS
SPN1: 0/32
SEC1: 0/32
SEN1: 0/32
Alimentation électrique pour communications
21,6 à 26,4 V DC
21,6 à 26,4 V DC
21,6 à 26,4 V DC
Alimentation électrique pour sorties
22,8 à 26,4 V DC
22,8 à 26,4 V DC
22,8 à 26,4 V DC
Connecteur de communication
M12
M12
M12
Résistance de fermeture commutable
sans
sans
sans
Type de sortie COM
négatif
négatif
négatif
Nombre d’entrées / sorties
Note 2)
(PNP)
(PNP)
(PNP)
Résistance à l’environne-
IP67
IP67
IP67
ment
Plage de température
-10 à 50 °C
d’utilisation
Norme
Marquage CE, compatible avec UL (CSA)
Poids [g]
max. 200
Note 1) Tous les fichiers peuvent être téléchargés sur le site web de SMC http://www.smcworld.com/
Note 2) Modules disponibles avec 16 sorties
9
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
5
176
Serie EX260
Distributeur à commande électrique
Référence
Protocole
Connecteur de
Nombre de
communication
sorties
Prix CHF
M12
32
509,85
M12
32
509,85
D-Sub
32
485,75
M12
32
644,10
M12
32
657,15
M12
32
644,10
EX260, Système bus de terrain pour distributeurs
EX260-SDN1
Système bus de terrain
DeviceNet
EX260-SPR1
Profibus DP
EX260-SPR5
Profibus DP
EX260-SEC1
EtherCAT
EX260-SPN1
PROFINET
EX260-SEN1
EtherNet/IP
Accessoires
Référence
Description
Longueur de
Prix CHF
5
5
câble
EX9-AWTS
EX500-AP010-S
Capuchon de protection M12 pour degré de protection IP67 -
EX9-AC020EN-PSRJ Câble de communication M12 - RJ45
2000 mm
96,80
EX500-AP010-S
Câble d’alimentation avec connecteur M12, droit
1000 mm
24,85
EX500-AP050-S
Câble d’alimentation avec connecteur M12, droit
5000 mm
40,05
EX500-AP010-A
Câble d’alimentation avec connecteur M12, coudé à 90° 1000 mm
24,85
EX500-AP050-A
Câble d’alimentation avec connecteur M12, coudé à 90° 5000 mm
39,80
PCA-1557633
Câble de communication DeviceNet / M12 femelle
98,35
PCA-1557659
Connecteur DeviceNet / M12 confectionnable
PCA-1557675
Résistance finale DeviceNet / M12
PCA-1557688
Câble de communication Proifbus-DP / M12 femelle
PCA-1557701
Connecteur pour Profibus-DP / M12 confectionnable
Connecteur
Résistance
finale
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
4,85
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
5000 mm
75,65
49,20
5000 mm
116,45
84,05
Série EVT
177
• Distributeur 3/2 à clapet
• 1 distributeur – 6 fonctions
• Nombreuses possibilités de raccordement
• Utilisable pour vide primaire
Données techniques
Version
EVT307
EVT317
Fonction
Fluide
Plage de pression d’utilisation
0 à 0,9 MPa / 0 à 9 bar
Temps de réponse à 0,5 MPa [ms]
max. 20
Fréquence maxi. de commutation [Hz]
10
Lubrification
Non requise (si requise utiliser de l’huile de turbine classe 1 ISO VG32)
Position de montage
Libre
IP65 avec connecteur DIN
Tension de commande
24 V DC (autres tensions sur demande)
Variation de tension admissible
-15 à +10% de la tension nominale
Consommation électrique [W DC]
Sans LED de visualisation: 4,8
max. 30
Sans LED de visualisation: 6,3
5
Référence
Description
Raccorde-
Débit Qn
ment
[l n/min]
Prix CHF
VT307/317, distributeur 3/2 à commande directe et clapet
EVT307-5DO-01F-Q
Distributeur 3/2
G1/8
175
53,00
EVT307-5DO-02F-Q
Distributeur 3/2
G1/4
175
55,60
EVT317-5DO-02F-Q
Distributeur 3/2
G1/4
620
78,80
Commandez le connecteur DIN séparément
Accessoires
Référence
Description
Remarque
Prix CHF
Fixations, connecteurs, silencieux
DXT152
DXT152-25-1A
Fixation
Pour type 307
3,45
V32
Connecteur DIN (Forme B) avec visualisation
Pour type 307
25,55
Pour type 317
15,65
et protection de circuit
A6
Connecteur DIN (EN175301-803-A) avec
visualisation et protection de circuit
V32
AN10-01
9
Prematic SA
Märwilerstrasse 43
AN10-01
Silencieux R1/8
Pour type 307
4,85
AN20-02
Silencieux R1/4
Pour type 317
6,85
AN20-02
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
178
• Pilote externe sur demande
• Conversion aisée de la fonction N.O à N.F.
• Modèles en option pour le vide
• Faible consommation électrique
• Très grande durée de vie d’au moins 50 million de cycles
Données techniques
Version
VP300
Fluide
Air comprimé filtré à 5 µm, huilé ou non
Version
N.F. / N.O.
Type de pilotage
Pilotage interne (externe sur demande)
0,2 à 1,0 MPa / 2 à 10 bar
5
5
VP500
VP700
Note 1)
Temps de réponse à une pression de
max. 17 en DC
max. 18 en DC
max. 22 en DC
0,5 Mpa [ms]
max. 42 en AC
max. 43 en AC
max. 47 en AC
Fréquence de service maxi. [Hz]
5
Lubrification
Non requise (si requise, utiliser de l’huile de turbine classe 1, ISO VG32)
Position de montage
Libre
Commande manuelle
Non verrouillable
Résistance aux chocs / vibrations
300/50 m/s 2 Note 2)
Indice de protection
IP65 avec connecteur DIN
Tension de commande
24 VDC ou 230 VAC (autres tensions sur demande)
DC: sans LED de visualisation 1,5 W, AC: sans LED de visualisation 1,55 VA
Note 1) Selection de la fonction N.F. ou N.O. par retournement de la plaquette d’extrémité. Position à la livraison: N.F.
Aucun dysfonctionnement suite au test de chocs réalisé dans l’axe et perpendiculairement à l’axe du
distributeur principal et de l’armature, à l’état activé et non activé. (condition initiale)
Résistance aux vibrations: Aucun dysfonctionnement lorsque soumis au balayage de fréquence entre 45 et 2000Hz dans l’axe et
initiale).
Référence
Description
Raccorde-
Tension
Débit
Prix CHF
Qn [l n/min]
ment
VP300/500/700, électrodistributeur 3/2
VP342K-5YO1-02FA
Distributeur 3/2
G 1/4
24 V DC
1020
131,00
VP342K-4YO1-02FA
Distributeur 3/2
G 1/4
230 V AC
1020
131,00
VP542K-5YO1-03FA
Distributeur 3/2
G 3/8
24 V DC
2085
151,10
VP542K-4YO1-03FA
Distributeur 3/2
G 3/8
230 V AC
2085
151,10
VP742K-5YO1-04FA
Distributeur 3/2
G 1/2
24 V DC
3635
220,30
VP742K-4YO1-04FA
Distributeur 3/2
G 1/2
230 V AC
3635
220,30
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
179
Série VP
Accessoires
Référence
Description
Remarques
Prix CHF
Fixations, connecteurs, silencieux
VP300
VP300-227-1A
Elément de fixation
Pour modèle 342
Note 1)
4,10
VP500-227-1A
Pour modèle 542
Note 1)
4,10
VP700-227-1A
Pour modèle 742
Note 1)
8,15
X30
230 VAC
17,85
avec visualisation sans protection
de circuit
X31
max. 250 VAC
3,80
max. 250 VAC
12,35
sans visualisation ni protection
de circuit
X31-50
sans visualisation ni protection de
circuit avec cable de 5 m monté
X32
Connecteur DIN (EN175301-803-B
24 VDC
4,70
24 VDC
22,15
avec visualisation et protection de
circuit
X32
X32-50
avec visualisation et protection de
circuit avec cable de 5 m monté
9
Prematic SA
Märwilerstrasse 43
AN20-02
Silencieux R1/4
Pour modèle 342
6,85
AN30-03
Silencieux R3/8
Pour modèle 542
13,50
AN40-04
Silencieux R1/2
Pour modèle 742
17,15
Note 1) vis incluses
AN20-02
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
5
180
• Très léger: 1,1 kg
• Grande capacité de débit: 1", 12’858 l n/min
• Lubrification non requise
• Applications pour le vide et à faible pression sur demande
5
5
Données techniques
Version
VG342
Fluide
Fonction
N.F.
Exécution
Pilotage interne
0,2 à 0,9 MPa / 2 à 9 bar
Temps de réponse
Max. 30 ms (à une pression de 0,5 MPa)
Fréquence d’utilisation maxi [Hz]
5
Lubrification
Non requise (si requise, utiliser de l’huile hydraulique classe 1 ISO VG32)
Position de montage
Libre
IP65 avec connecteur
Tension de commande
24 V DC
5W
Commande manuelle
Modèle à poussoir à impulsion
Résistance d’impact/vibration [m/s ]
150/50
Masse [kg]
1,1
2
Note 1)Résistance aux chocs :
Note 1)
Aucun dysfonctionnement suite au test de chocs réalisé dans l›axe et perpendiculairement à l›axe du distributeur
principal et de l›armature, à l›état activé et non activé. (condition initiale).
Résistance aux vibrations : Aucun dysfonctionnement lorsque soumis au balayage de fréquence entre 45 et 1000Hz dans l›axe et perpendiculairement à l›axe du distributeur principal et de l›armature, à l›état activé et non activé. (condition initiale)
Référence
Description
Raccorde-
Débit
ment
Qn [l n/min]
G1
12858
Prix CHF
VG342, électrodistributeur 3/2
VG342-5DZ-10FA-Q
Distributeur 3/2 à clapet
424,10
Accessoires
Référence
Description
Prix CHF
Silencieux
AN600-10
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
Silencieux, R1
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
54,25
Série VDW
181
Electrovanne 2/2 compacte à commande directe (N.F.)
pour l’air, le vide et l’eau
• Très légère et compacte
• Embase multiple sur demande
• Meilleure résistance à la corrosion de l’aimant
• Bruit de commutation considérablement réduit
• Plus grande facilité de montage pour les applications d’air comprimé et d’eau grâce
à une variante de boîtier en plastique avec raccords instantanés intégrés
• Longueur de câble 300 mm
• Avec taraudage de montage sous le corps (équerre de fixation en option)
• Pour les versions en matière plastique, l’équerre de fixation est standard
Référence de commande
Référence
Fluide Matériau
Diamètre
Différentiel
Débit kv
Prix
du
Matériau
du
Raccordement
nominal Ø
de pression
[l/min]
CHF
boîtier
joint
[mm]
d’utilisation maxi (eau)
[MPa]
VDW10/20, électrovanne 2/2 à commande directe (N.F.), 24 V DC
9
Note 2)
VDW10AA
Air
PPS
NBR
M5
1
0,9 MPa / 9 bar 0,57
24,85
VDW10EA
Air
PPS
NBR
Raccord
1
0,9 MPa / 9 bar 0,57
33,15
instantané 4 mm
VDW12GA
Eau
Laiton
NBR
M5
1
0,9 MPa / 9 bar 0,57
26,25
VDW20GA
Air
PPS
NBR
Raccord
1,6
0,7 MPa / 7 bar 1,00
38,65
instantané 6 mm
VDW20NAA Air
Al
NBR
G1/8
1,6
0,7 MPa / 7 bar 1,00
31,75
VDW22NAA Eau
Laiton
NBR
G1/8
1,6
0,7 MPa / 7 bar 1,00
32,05
VDW22UAA Eau
Acier
NBR
G1/8
1,6
0,7 MPa / 7 bar 1,00
66,30
inoxydable
VDW24PAA Vide
Laiton
FKM
G1/8
2,3
0,4 MPa / 4 bar 2,58
49,70
VDW24WAA Vide
Acier
FKM
G1/8
3,2
0,2 MPa / 2 bar 4,30
77,35
inoxydable
Note 1) Débit d’eau (kv) à une différence de pression de 0,1 MPa. Pour les gaz (Qn), la valeur doit être multipliée par le
facteur 68.65
Note 2) 230 V AC disponible sur demande
Prematic SA
Märwilerstrasse 43
Note 1)
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
5
182
Série VX2
Electrovanne 2/2 à commande directe (N.F.)
pour l’air comprimé, le vide, l’eau et l’huile
• Plus grande facilité de montage pour les applications d’air comprimé grâce à une
nouvelle variante de boîtier en plastique avec raccords instantanés intégrés
• Encombrement réduit et débit amélioré
• Bruit de commutation considérablement réduit
• Versions AC avec redresseur intégré réduisant le bruit total
• Durée de vie prolongée grâce à une durabilité accrue du plongeur
• Degré de protection : IP65 (raccordement DIN)
• Consommation électrique faible
Référence
Fluide
Matériau du
Matériau
boîtier
du joint
Tension
5
5
VX2, électrovanne 2/2 à actionnement direct (N.C.), avec prise de courant DIN
VX210AGA
Air comprimé
Aluminium
NBR
24 V DC
VX210ALA
Air comprimé
Aluminium
NBR
230 V AC
VX210HG
Air comprimé
PBT
NBR
24 V DC
VX210HL
Air comprimé
PBT
NBR
230 VAC
VX213DGA
Huile
Laiton
FKM
24 V DC
VX213DLA
Huile
Laiton
FKM
230 V AC
VX213HGA
Huile
Acier inoxydable
FKM
24 V DC
VX213HLA
Huile
Acier inoxydable
FKM
230 V AC
VX230AGA
Air comprimé
Aluminium
NBR
24 V DC
VX230ALA
Air comprimé
Aluminium
NBR
230 V AC
VX230HG
Air comprimé
PBT
NBR
24 V DC
VX230HL
Air comprimé
PBT
NBR
230 VAC
VX232AGA
Eau
Laiton
NBR
24 V DC
VX232ALA
Eau
Laiton
NBR
230 V AC
VX233HGA
Huile
Acier inoxydable
FKM
24 V DC
VX233HLA
Huile
Acier inoxydable
FKM
230 V AC
VX234EGA
Vide
Laiton
FKM
24 V DC
VX234GGA
Vide
Laiton
FKM
24 V DC
VX234MGA
Vide
Acier inoxydable
FKM
24 V DC
VX234PGA
Vide
Acier inoxydable
FKM
24 V DC
Pour plus de détails sur la sélection, voir page suivante ==>
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
Série VX2
183
Référence
Raccordement
Diamètre
Pression différentielle Débit kv
nominal
d’utilisation maxi
[l/min] (eau)
Prix CHF
Note 1)
Ø [mm]
VX2, électrovanne
9
Prematic SA
Märwilerstrasse 43
VX210AGA
G1/8
2
1,0 MPa / 10 bar
3,30
42,30
VX210ALA
G1/8
2
1,0 MPa / 10 bar
3,30
42,30
VX210HG
Raccord 6 mm
2
1,0 MPa / 10 bar
3,30
41,30
VX210HL
Raccord 6 mm
2
1,0 MPa / 10 bar
3,30
41,30
VX213DGA
G1/8
2
1,0 MPa / 10 bar
3,30
59,40
VX213DLA
G1/8
2
1,0 MPa / 10 bar
3,30
59,40
VX213HGA
G1/8
2
1,0 MPa / 10 bar
3,30
79,60
VX213HLA
G1/8
2
1,0 MPa / 10 bar
3,30
79,60
VX230AGA
G1/4
5
1,0 MPa / 10 bar
10,75
58,45
VX230ALA
G1/4
5
1,0 MPa / 10 bar
10,75
58,45
VX230HG
Raccord 10 mm
5
1,0 MPa / 10 bar
10,75
56,40
VX230HL
Raccord 10 mm
5
1,0 MPa / 10 bar
10,75
56,40
VX232AGA
G1/4
5
1,0 MPa / 10 bar
10,75
78,55
VX232ALA
G1/4
5
1,0 MPa / 10 bar
10,75
78,55
VX233HGA
G1/4
5
1,0 MPa / 10 bar
10,75
114,80
VX233HLA
G1/4
5
1,0 MPa / 10 bar
10,75
114,80
VX234EGA
G3/8
8
0,3 MPa / 3 bar
22,65
118,80
VX234GGA
G1/2
10
0,1 MPa / 1 bar
31,68
127,85
VX234MGA
G3/8
8
0,3 MPa / 3 bar
22,65
150,05
VX234PGA
G1/2
10
0,1 MPa / 1 bar
31,68
182,25
facteur 68.65.
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
5
184
Electrovanne 3/2 à commande directe pour l’air, l’eau et l’huile
• Résistance à la corrosion accrue
• Degré de protection IP65 (connecteur DIN)
• Faible consommation électrique (version DC)
• Construction réduisant le bruit
• Avec équerre de fixation en option
• A double sens d’écoulement
Référenc
Tension
Raccorde-
Orifice
Plage de
Débit d’eau kv
Prix
ment
Ø [mm]
pression
[l/min]
CHF
Note 1)
5
5
VX3, Electrovanne 3/2, matériaux: Laiton/NBR
VX3114-01F-5DO1
24 V DC
G1/8
1,5
0,7 MPa / 7 bar
1,15
67,55
VX3114-01F-JDOR1
230 V AC
G1/8
1,5
0,7 MPa / 7 bar
1,15
67,55
VX3324-02F-5DO1
24 V DC
G1/4
2,2
1,0 MPa / 10 bar
2,72
101,35
VX3324-02F-JDOR1
230 V AC
G1/4
2,2
1,0 MPa / 10 bar
2,72
101,35
VX3344-03F-5DO1
24 V DC
G3/8
4
0,3 MPa / 3 bar
7,17
101,35
VX3344-03F-JDOR1
230 V AC
G3/8
4
0,3 MPa / 3 bar
7,17
101,35
Autres tensions, raccordements, matériaux corps ou joint.
Connecteur DIN à commander séparément (voir accessoires).
facteur 68.65
Accessoires
Référence
Description
Tension
Prix CHF
Connecteur embrochable DIN (EN175301-803-A)
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
A0
sans indicateur lumineux et sans circuit de protection
max. 250 VAC
A6
avec indicateur lumineux et circuit de protection
24 VDC
15,65
A7
230 VAC
15,65
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
3,00
Série VXZ
185
Electrovanne 2/2 à commande asservie (N.F.) sans pression
minimum, pour l’air, l’eau et l’huile
• Résistance à la corrosion accrue (matériau magnétique spécial)
• Construction réduisant le bruit ( version AC avec redresseur intégré)
• Commutation sans différence de pression (pas de pression mini requise)
Référence
Tension
Raccorde-
Orifice
Plage de pression Débit d’eau
Prix
ment
Ø [mm]
d’utilisation
kv [l/min]
CHF
10
0 à 0,7 MPa
34,41
95.05
34,41
95.05
75,98
121.30
75,98
121.30
172,03
173.50
172,03
173.50
Note 1)
VXZ, Electrovanne 2/2, matériaux: Laiton/NBR
VXZ2230-03F-5DO1
24 VDC
G3/8
0 à 7 bar
VXZ2230-03F-JDOR1 230 VAC
G3/8
10
0 à 0,7 MPa
0 à 7 bar
VXZ2240-04F-5DO1
24 VDC
G1/2
15
0 à 0,7 MPa
0 à 7 bar
G1/2
15
0 à 0,7 MPa
0 à 7 bar
VXZ2360-10F-5DO1
24 VDC
G1
25
0 à 1,0 Mpa
0 à 10 bar
G1
25
0 à 1,0 Mpa
0 à 10 bar
D’autres tensions, raccordements, tailles, matières de joint, ainsi que types N.O. sont disponibles.
Commander le connecteur DIN séparément (voir accessoires).
facteur 68.65
Accessoires
Référence
Description
Tension
Prix CHF
9
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
A0
max. 250 V AC
A6
24 V DC
15.20
A7
230 V AC
15.20
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
2.90
5
186
Série VXD
Electrovanne 2/2 à commande asservie (N.F.) pour l’air, l’eau et l’huile
• Résistance à la corrosion accrue (matériau magnétique spécial)
• Construction réduisant le bruit ( version AC avec redresseur intégré)
Référence
Tension
Raccorde-
Orifice
Plage de pression Débit d’eau
Prix
ment
Ø [mm]
d’utilisation
kv [l/min]
CHF
10
0,02 à 0,5 MPa
27,24
66,05
27,24
66,00
78,85
98,20
78,85
98,20
186,37
152,35
186,37
152,35
Note 1)
VXD, Electrovanne 2/2, matériaux: Laiton/NBR
VXD2130-02F-5DO1
24 V DC
G1/4
0,2 à 5 bar
VXD2130-02F-JDOR1
230 V AC
G1/4
10
0,02 à 0,5 MPa
0,2 à 5 bar
VXD2140-04F-5DO1
24 V DC
G1/2
15
0,02 à 1,0 MPa
0,2 à 10 bar
5
5
VXD2140-04F-JDOR1
230 V AC
G1/2
15
0,02 à 1,0 MPa
0,2 à 10 bar
VXD2260-10F-5DO1
24 V DC
G1
25
0,02 à 1,0 MPa
0,2 à 10 bar
VXD2260-10F-JDOR1
230 V AC
G1
25
0,02 à 1,0 MPa
0,2 à 10 bar
D’autres tensions, raccordements, tailles, matières de joint, ainsi que types N.O. sont disponibles.
facteur 68.65
Accessoires
Référence
Description
Tension
Prix CHF
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
A0
max. 250 V AC
A6
24 V DC
15,65
A7
230 V AC
15,65
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
3,00
Série VNB
187
Vannes et distributeurs à commande pneumatique / pilotées
Vanne 2/2 (N.F.) à commande pneumatique pour fluides divers
• Fonctionnement du piston à l’aide du pilotage externe
• Grande variété de matières de corps et de joints disponibles
• Construction compacte
• Disponible avec pilotage par électrodistributeur
Référence
Raccordement
Orifice
Plage de
Débit
Ø [mm]
pression
kv [l/min]
Prix
0 à 1,0 MPa
45,23
144,10
100,35
208,35
272,39
416,10
616,46
444,70
Anm. 1)
CHF
VNB, Distributeur 2/2, matériaux: bronze/FKM
VNB204B-F15A
G1/2
11
0 à 10 bar
VNB404B-F25A
G1
16
0 à 1,0 MPa
0 à 10 bar
VNB604B-F40A
G1 1/2
28
0 à 1,0 MPa
0 à 10 bar
VNB701B-F50A
50
0 à 0,5 MPa
0 à 5 bar
9
Prematic SA
Märwilerstrasse 43
G2
Autres raccordements, matériaux de corps et de joint, ainsi que types N.O. et N.F. disponibles.
facteur 68.65
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
5
188
Série SGC(A)
Vanne 2/2 (N.F.) pour liquides réfrigérants
• Durée de vie: min. 5 millions cycles
• Option de détection de position de la vanne disponible
• Réduction des substances chimiques néfastes pour l’environnement, conforme à la directive RoHS
• Consommation: 0,35 W (à 24 V DC)
Référence
Tension
Raccorde-
Orifice
Plage de
Débit d’eau
ment
Ø [mm]
pression
kv [l/min]
Prix CHF
Note 1)
SGC(A), Vanne 2/2, matériaux: Fonte grise/siège métal (joint: FKM)
SGCA221B-10G15-M
-
G1/2
12
0 à 1,0 MPa
68,81
260,55
101,79
308,45
157,70
368,05
68,81
361,00
101,79
408,85
157,70
468,45
0 à 10 bar
SGCA321B-10G20-M
-
G3/4
14
0 à 1,0 MPa
0 à 10 bar
SGCA421B-10G25-M
-
G1
17
0 à 1,0 MPa
0 à 10 bar
SGC221B-10G15Y-5DO
G1/2
12
SGC321B-10G20Y-5DO
24 V DC
G3/4
14
0 à 1,0 MPa
0 à 10 bar
SGC421B-10G25Y-5DO
24 V DC
G1
17
0 à 1,0 MPa
0 à 10 bar
Autres pressions, joints, fonction N.O. disponibles, avec ou sans vanne pilote.
Note 1) Débit d’eau (kv) à une différence de pression de 0,1 Mpa.
Accessoires
Référence
Description
Tension
Prix CHF
Connecteur DIN (Forme B)
V31
Sans LED de visualisation ni protection de circuit
3,80
V32
Avec LED de visualisation et protection de circuit
24 V DC
25,55
230 V AC
15,95
Aimant
Palier lisse
Canal de lubrification
Joint comprimé
Racleur
ENTREE
tél. 071 918 60 60
fax 071 918 60 40
max. 250 V AC
V30
Détecteur
Prematic SA
Märwilerstrasse 43
0 à 1,0 MPa
0 à 10 bar
5
5
24 V DC
Prematic SA
SORTIE
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
Série SGH
189
Distributeur 3/2 haute pression pour liquides réfrigérants jusqu’à
7,0 MPa (70 bar)
• Durée de vie: min. 3 millions cycles
• Réduction des substances chimiques néfastes pour l’environnement, conformément à la directive RoHS
• Consommation: 0,35 W (à 24 V DC)
• Réduction des coups de bélier
• Disponible également en vanne 2/2
Référence
Tension
Raccorde-
Orifice
Plage de
Débit d’eau
Prix
ment
Ø [mm]
pression
kv [l/min]
CHF
Note 1)
SGH, Distributeur 3/2, matériaux: Fonte grise/siège métal (joint: FKM)
SGH230B-70G15Y-5DO
24 V DC
G1/2
10,2
0 à 7,0 MPa
27,24
919,50
61,65
1441,05
0 à 70 bar
SGH430B-70G25Y-5DO
24 V DC
G1/2
15,4
0 à 7,0 MPa
0 à 70 bar
Autres pressions, joints disponibles, avec ou sans vanne pilote.
Les détecteurs ne sont pas compris dans la livraison.
9
Prematic SA
Märwilerstrasse 43
Note 1) Débit d’eau (kv) à une différence de pression de 0,1 Mpa.
5
Accessoires
Référence
Description
Tension
Prix CHF
24 VDC
25,55
Connecteur DIN (Forme B)
V32
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
190
Série SYA
Distributeur 5/2 à commande pneumatique
• Distributeur 5/2 modèle monostable ou bistable
• Peut être monté en association avec des électrodistributeurs
• Avec raccords instantanés sur les sorties
Données techniques
Modèle
SYA3*20-C6
Fluide
Air comprimé filtré à 5 µm, huilé ou non
Configuration
5/2 monostable
5/2 monostable
5/2 monostable
5/2 bistable
5/2 bistable
5/2 bistable
M5
M5
G1/8
M5
G1/8
G1/8
Orifice de pilotage
Raccordement
P, EA, EB
SYA5*20-C8F
SYA7*20-C10F
Note 1)
raccordement P: G1/4
5
5
Raccordement
A, B
C6 (Raccord instantané
C8 (Raccord instantané C10 (Raccord instantané
pour tube Ø6)
pour tube Ø8)
pour tube Ø10)
Masse [g]
Monostable
40
68
135
Masse [g]
Bistable
42
74
180
Plage de pression
5/2 monostable
0,15 à 0,7 MPa / 1,5 à 7 bar
Plage de pression
5/2 bistable
0,1 à 0,7 MPa / 1 à 7 bar
Plage de pression de
5/2 monostable
(0,7 x P+0.1) à 0,7 MPa (P: pression d’utilisation)
5/2 bistable
0,1 à 0,7 MPa / 1 à 7 bar
pilotage
Plage de pression de
pilotage
0 à max. 60
du fluide [°C]
Commande manuelle
Non verrouillable
Lubrification
Non requise
Position de montage
Libre
Note 1) Classe d’huile recommandée: ISO VG32, classe 1
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
Série SYA
191
Référence
Description
Raccordement
Débit Qn
(sortie A, B) [mm]
[In/min]
Prix CHF
Série SYA3000, Distributeur 5/2 à commande pneumatique, montage en ligne
SYA3120-C6
6
196
90,15
SYA3220-C6
Distributeur 5/2 bistable
6
196
111,50
SYA5120-C8F
8
500
80,60
SYA5220-C8F
8
500
90,95
SYA7120-C10F
10
863
117,85
SYA7220-C10F
10
863
132,25
Accessoires
Référence
9
Modèle
Description
Prix CHF
SX3000-16-2A
SYA3000
Fixation d’extrémité (monostable uniqu.)
5,10
SX3000-16-1A
SYA3000
Fixation latérale
3,95
SX5000-16-2A
SYA5000
8,15
SX5000-16-1A
SYA5000
Fixation latérale
4,25
SX7000-16-2A
SYA7000
8,15
SX7000-16-1A
SYA7000
Fixation latérale
6,60
Plaque de fixation
Fixation d’extrémité
Vis de fixation incluses
Fixation latérale
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
5
192
Série EVM
Distributeur mécanique 3/2
VM1000
• Encombrement réduit
• Ultra léger
• Grand choix d’actionneurs
VM100, 200
• 2 Séries: VM100 et VM200
• Distributeurs 2/2 disponibles
• Large gamme d’actionneurs interchangeables
• Construction compacte
5
5
Données techniques VM1000
Modèle
VM1000
Fluide
Air comprimé / gas neutre
Modèle de distributeur
Clapet N.F.
Fonction
Distributeur 3/2
Raccordement
Latéral
Pression de service
0 à 0,8 MPa / 0 à 8 bar
-5 à 60 (hors gel)
Débit Qn [ln/min]
54
Lubrification
Non requise/Huile hydraulique n°1 (ISO VG32)
Raccord
Avec raccords cannelés pour tube TU0425
Masse [g] (Standard)
6
Données techniques VM100, 200
Modèle
VM100
Fluide
Air comprimé / gas neutre
Pression de service
-100 kPa à 1,0 MPa / -1 à 10 bar
-5 à 60 (hors gel)
Débit Qn [ln/min]
125
Lubrification
Non requise/Huile hydraulique n°1 (ISO VG32)
Raccord
G1/8
G1/4
Masse [g] (Standard)
95
111
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
VM200
0 à 1,0 MPa / 0 à 10 bar
892
[email protected]
www.prematic.ch
Série EVM
193
Références
Description
Actionneur
Couleur
Prix CHF
VM1000, Distributeur mécanique 3/2, construction miniature
VM1000-4NU-00
Distributeur 3/2
Distributeur seul
–
22,65
VM1000-4NU-01
Distributeur 3/2
Levier à galet
–
27,50
VM1000-4NU-32R
Distributeur 3/2
Bouton poussoir
rouge
35,95
VM1000-4NU-32G
Distributeur 3/2
Bouton poussoir
vert
35,95
Distributeur seul
Levier à galet
Bouton poussoir
VM100, Distributeur mécanique 3/2
EVM130-F01-00
Distributeur 3/2
Distributeur seul
–
25,95
EVM131-F01-01S
Distributeur 3/2
Levier à galet
–
38,90
EVM130-F01-33
Distributeur 3/2
Bouton poussoir
rouge, vert, noir
48,60
noir
51,90
affleurant
EVM130-F01-34B
Distributeur 3/2
Bouton tournant
5
Distributeur seul
Levier à galet
Bouton poussoir
Bouton tournant
VM200, Distributeur mécanique 3/2
EVM230-F02-00
Distributeur 3/2
Distributeur seul
–
47,55
EVM230-F02-01S
Distributeur 3/2
Levier à galet
–
60,45
EVM230-F02-33
Distributeur 3/2
Bouton poussoir
rouge, vert, noir
70,20
affleurant
EVM230-F02-34B
Distributeur 3/2
Bouton tournant
noir
EVM230-F02-40
Distributeur 3/2
Pédale
–
Distributeur seul
9
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
Levier à galet
tél. 026 675 51 05
fax 026 675 51 06
Bouton poussoir
[email protected]
www.prematic.ch
Bouton tournant
73,45
116,60
Pédale
194
Série VHK
Vanne à commande manuelle
• Vanne de coupure en ligne
• Compactes et légères
• Raccords instantanés intégrés
• Fonction 2/2 ou 3/2
Données techniques
Modèle
VHK
Fluide
Distributeur
Vanne 2/2, 3/2
Pression d’épreuve
1,5 MPa / 15 bar
Pression d’utilisation
-100 kPa à 1 MPa / -1 bar à 10 bar
Matière de tube utilisable
Polyamide, polyamide souple, polyuréthane
Température d’utilisation [°C]
0 à 60
5
5
Utilisez le modèle VHK2 (vanne 2/2) pour une application avec vide
Référence
Description
Taille orifice
Taille orifice
A [mm]
P [mm]
Distributeur
Prix
CHF
VHK, Vanne à commande manuelle
VHK2-04F-04F
4
4
vanne 2/2
14,75
VHK2-06F-06F
6
6
vanne 2/2
14,75
VHK2-08F-08F
8
8
vanne 2/2
15,95
VHK2-10F-10F
10
10
vanne 2/2
17,15
VHK3-04F-04F
4
4
vanne 3/2
14,75
VHK3-06F-06F
6
6
vanne 3/2
14,75
VHK3-08F-08F
8
8
vanne 3/2
15,95
VHK3-10F-10F
10
10
vanne 3/2
17,15
Accessoires
Références
Correspond au modèle
Description
Prix CHF
VHK-B1A
VHK-04F-04F
Equerre de fixation
5,05
VHK-B1A
VHK-06F-06F
Equerre de fixation
5,05
VHK-B1A
VHK-08F-08F
Equerre de fixation
5,05
VHK-B2A
VHK-10F-10F
Equerre de fixation
5,05
Equerre de fixation
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
Série VH
195
Distributeur manuel
• Distributeur manuel 4/2
• Construction robuste
• Distributeur 4/3, centre fermé, centre ouvert
• Exécution pour montage en panneau
Données techniques
Modèle
VH2
Fluide
Air filtré, lubrifié ou non
1,5 MPa / 15 bar
Pression maxi
1 MPa / 10 bar
-5 à 60 (hors gel)
Angle de commutation [°]
90
Débit Qn [l/min]
409
Masse [kg]
0,42
Lubrification
Non requise / Pour lubrifier, utiliser de l’huile hydraulique
Note 1)
Note 1) Classe d’huile recommandée: ISO VG32, classe 1
9
Prematic SA
Märwilerstrasse 43
5
Référence
Description
Orifice de
Type de distributeur
Prix CHF
raccordement
VH, distributeur manuel
VH210-F02
tél. 071 918 60 60
fax 071 918 60 40
Distributeur manuel
G1/4
4/3, centre fermé
111,50
VH211-F02
Distributeur manuel
G1/4
4/3, centre ouvert
118,65
VH212-F02
Distributeur manuel
G1/4
4/2
111,50
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
196
Série VR
Eléments logiques
Eléments logiques
• Eléments logiques pour la commande des signaux pneumatiques
• Porte logique ET et OU disponible
• Orientable sur 360°
• Montage aisé par raccord instantané
Données techniques
VR1210F (OU)
VR1211F (ET)
Ø extérieur du tube [mm]
4/6/8
3,2 / 4 / 6
Débit Qn [ln/min]
210 / 420 / 480
100 / 120 / 150
1,5 MPa / 15 bar
Pression d’utilisation maxi
1 MPa / 10 bar
Pression d’utilisation mini
0,05 MPa / 0,5 bar
-5 à 60 (hors gel)
Matière du tube utilisable
5
5
Modèle
Prematic SA
Märwilerstrasse 43
Référence
Description
Ø extérieur du tube
Prix CHF
[mm]
VR, élément logique, fonction OU
VR1210F-04
Porte OU
4
25,00
VR1210F-06
Porte OU
6
25,00
VR1210F-08
Porte OU
8
25,00
VR1211F-23
Porte ET
3,2
33,90
VR1211F-04
Porte ET
4
31,60
VR1211F-06
Porte ET
6
31,60
VR, élément logique, fonction ET
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
Série VR
197
Vannes et distributeurs à commande pneumatique
Distributeur à commande bimanuelle
• Activation possible par une opération synchronisée des deux mains (dans une plage de 0,5 s)
• Conforme au type IIIA de la norme EN574
Données techniques
Modèle
VR51
Fluide
Air comprimé
Plage de pression
0,25 à 1 MPa / 2,5 à 10 bar
1,5 MPa / 15 bar
-5 à 60 (hors gel)
Caractéristiques de débit
Qn [ln/min]
Mise en pression
80
Qn [ln/min]
Echappement
230
Orifice de raccordement
Raccord instantané
6
Masse [g]
340
Matières de tube utilisable
5
Référence
Description
Raccordement [mm]
Prix CHF
VR51, Distributeur à commande bimanuelle
VR51-C06B
Distributeur à commande
6
428,20
bimanuelle
Livraison sans silencieux, voir accessoires
Accessoires
Référence
Description
Prix CHF
Silencieux
AN10-01
9
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
Silencieux R1/8"
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
4,85
198
Série AN
Silencieux
Silencieux en métal fritté ou standard
Métal fritté
• Idéal pour l’échappement d’une valve compacte ou d’un pilote
• Compact et facile à monter
• Filetage de raccordement: M3 et M5
Standard (matière plastique)
• Réduction du bruit efficace dans une construction compacte
• Filetage de raccordement: de M5 à 2"
• Faible contre-pression
• Boîtier en matière plastique ou matière plastique avec couvercle en métal
(AN500 à 900)
5
5
Données techniques, métal fritté
Modèle
AN120-M3
AN120-M5
Filetage de raccordement (filetage extérieur)
M3
M5
Fluide
Air comprimé
1,0 MPa / 10 bar
5 à 50
Réduction du bruit [dB(A)]
13
18
Surface équivalente [mm ]
1
5
Capacité d’échappement [l/min]
85
425
Poids [g]
1
3,3
2
Données techniques, standard
Modèle
AN05-M5 AN10-01 AN20-02 AN30-03 AN40-04 AN500-06 AN600-10 AN700-12 AN800-14 AN900-20
Raccordement
M5
R1/8
R1/4
R3/8
R1/2
R3/4
R1
R1 1/4
R1 1/2
R2
(filetage extérieur)
Fluide
Air comprimé
1 MPa, 10 bar
Note 1)
maxi
Température ambiante 5 à 60
Note 2)
et du fluide [°C]
Réduction du bruit
30
Note 3)
[dB(A)]
Capacité
max. 0,4 max. 1
max. 4
max. 5,5 max. 8,5 max. 12
max. 20
max. 30
max. 50
max. 80
5
10
35
60
90
160
270
440
590
960
0,5
1
4
5,5
8.5
165
225
490
580
820
d’échappement
[m 3/min]
Surface effective
[mm 2]
Poids [g]
Note 1) Indique la pression d’entrée pour l’électrovanne.
Note 2) Le produit peut être utilisé dans une plage de température comprise entre -10 et 60 °C à condition qu’il n’existe aucun
risque de formation de gouttelettes d’eau et de gel.
Note 3) La valeur peut varier en fonction du circuit d’air comprimé ou de la pression s’échappant de l’électrovanne.
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
Série AN
199
Silencieux
Référence
Description
Filetage de
Surface effective [mm 2]
Prix CHF
raccordement
AN, silencieux, matériau fritté
AN120-M3
Silencieux
M3
1
3,30
AN120-M5
Silencieux
M5
5
3,40
AN, silencieux, standard (plastique)
AN120-M3
AN20-02
9
Prematic SA
Märwilerstrasse 43
AN05-M5
Silencieux, plastique
M5
5
3,70
AN10-01
R1/8
10
4,85
AN20-02
R1/4
35
6,85
AN30-03
R3/8
60
13,50
AN40-04
R1/2
90
17,15
AN500-06
Silencieux, plastique/métal
R3/4
160
30,75
AN600-10
R1
270
54,25
AN700-12
R1 1/4
440
78,55
AN800-14
R1 1/2
590
85,85
AN900-20
R2
960
112,80
5
AN600-10
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
200
Série AN
Silencieux
Silencieux à raccord instantané
• Forte réduction du bruit pour un encombrement réduit
• Raccord instantané: Ø6 à Ø12
• Connection directe avec les raccords instantanés
Données techniques
Modèle
AN10-C06
AN15-C08
AN20-C10
AN30-C12
Raccord utilisable Ø [mm]
6
8
10
12
Fluide
Air comprimé
1 MPa, 10 bar
Température ambiante et du
5 à 60
Note 1)
Note 2)
fluide [°C]
30
Capacité d’échappement
max. 0,8
max. 3
max. 5
max. 5
Surface effective [mm 2]
7
20
30
41
Poids [g]
1
1,4
3,5
5
Note 3)
[m 3/min]
5
5
Note 1) Indique la pression d’entrée pour l’électrovanne.
Note 2) Le produit peut être utilisé dans une plage de température comprise entre -10 et 60 °C à condition qu’il n’existe aucun
risque de formation de gouttelettes d’eau et de gel.
Note 3) La valeur peut varier en fonction du circuit d’air comprimé ou de la pression s’échappant de l’électrovanne.
Prematic SA
Märwilerstrasse 43
Référence
Description
Raccord instantané
Surface
Preis
utilisable Ø [mm]
équivalente [mm 2]
CHF
AN, silencieux à raccord instantané
tél. 071 918 60 60
fax 071 918 60 40
AN10-C06
Silencieux
6
7
6,25
AN15-C08
Silencieux
8
26
6,45
AN20-C10
Silencieux
10
30
9,15
AN30-C12
Silencieux
12
41
12,25
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
Série ANA
201
Silencieux
Silencieux à grande capacité de réduction du bruit
• Réduction de bruit ≥ 42dB(A)
Données techniques
Modèle
Raccordement fileté
Raccord instantané
ANA1-
ANA1-
ANA1-
ANA1- ANA1-
ANA1-
ANA1-
ANA1-
ANA1-
ANA1-
ANA1-
ANA1-
01
02
03
04
06
10
12
14
20
C08
C10
C12
R1/4
R3/8
R1/2
R3/4
R1
R1 1/4
R1 1/2
R2
Ø8
Ø10
Ø12
Raccordement
R1/8
Fluide
Air comprimé
1 MPa / 10 bar
maxi
Température ambiante et 5 à 60
du fluide [°C]
Masse [g]
4
14
22
36
110
180
544
612
873
5
13
19
Surface équivalente
10
15
35
60
90
160
280
450
610
11
15
33
[mm 2]
Référence
9
Prematic SA
Märwilerstrasse 43
Description
Taille du
Surface
raccordement
équivalente
Prix CHF
[mm 2]
5
ANA1, silencieux à grande capacité de réduction du bruit
tél. 071 918 60 60
fax 071 918 60 40
ANA1-01
silencieux
R1/8
10
10,15
ANA1-02
silencieux
R1/4
15
13,35
ANA1-03
silencieux
R3/8
35
14,30
ANA1-04
silencieux
R1/2
60
20,60
ANA1-06
silencieux
R3/4
90
34,60
ANA1-10
silencieux
R1
160
48,60
ANA1-12
silencieux
R1 1/4
280
88,15
ANA1-14
silencieux
R1 1/2
450
96,50
ANA1-20
silencieux
R2
610
127,70
ANA1-C08
silencieux
Ø8 (raccord instantané)
11
12,50
ANA1-C10
silencieux
15
15,90
ANA1-C12
silencieux
33
17,40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
202
Série AMC
Silencieux
Epurateur silencieux avec filetage intérieur ou extérieur
• Réduction du bruit supérieure à 35dB(A)
• Elimination des condensats d’huile supérieure à 99,9%
• Procure un air propre à l’intérieur des locaux et réduit le bruit
Données techniques
Modèle
Exécution avec filetage
Exécution avec taraudage
AMC310
AMC510
AMC610
AMC810
AMC910
AMC220
AMC320
AMC520
Filetage de raccordement
R3/8
R3/4
R1
R1 1/2
R2
G1/4
G1/4, 3/8
G1/2, 3/4
Fluide
Air comprimé
1 MPa / 10 bar
5 à 60
du fluide [°C]
min. 35
Elimination des condensats
min. 99,9 %
d’huile
Echappement des
Purge
5
5
condensats d’huile
Option
Fixation
Capacité d’échappement
300
1000
3000
6000
10000
200
300
1000
16
55
165
330
550
12
16
55
0,2
0,5
0,7
1,2
1,7
0,12
0,2
0,5
[ln/min]
Surface équivalente
[mm 2]
Masse [kg]
Références
Description
Taille du
Surface
raccordement
équivalente [mm 2]
R3/8
16
Prix CHF
AMC, épurateur silencieux avec filetage extérieur
AMC310-03
Epurateur silencieux
112,75
AMC510-06
R3/4
55
148,90
AMC610-10
R1
165
180,85
AMC810-14
R1 1/2
330
392,20
AMC910-20
R2
550
499,25
AMC, épurateur silencieux avec filetage intérieur
Prematic SA
Märwilerstrasse 43
tél. 071 918 60 60
fax 071 918 60 40
AMC220-F02
G1/4
12
89,15
AMC320-F03
G3/8
16
112,75
AMC520-F04
G1/2
55
148,90
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch
Série AMC
203
Silencieux
Accessoires
Référence
Modèle correspondant
Description
Prix CHF
AMC-EL2
AMC220
cartouche filtrante
44,40
AMC-EL3
AMC310 / AMC320
cartouche filtrante
50,70
AMC-EL5
AMC510 / AMC520
cartouche filtrante
68,50
AMC-EL6
AMC610
cartouche filtrante
91,15
AMC-EL8
AMC810
cartouche filtrante
159,05
AMC-EL9
AMC910
cartouche filtrante
204,45
BE20
AMC220
équerre de fixation
5,25
BE30
AMC310 / AMC320
9,05
BE50
AMC510 / AMC520
10,45
BE60
AMC610
10,45
Pour exécution avec filetage
AMC-EL3
BE30
9
Prematic SA
Märwilerstrasse 43
5
tél. 071 918 60 60
fax 071 918 60 40
Prematic SA
tél. 026 675 51 05
fax 026 675 51 06
[email protected]
www.prematic.ch

Distributeurs à commande électrique à commande directe Série

Transcription

Documents pareils

dalle ipé

Pompes hydrauliques à moteur à essence PGM

Succès A L`horizon ! - WWW.BLOG

Limites prestations.ai

CHATEAU DE LA CHEVRE D`OR

hepta force - pichard

Tunnel Beverate (Ligne de train Milan

Technitube MS 20 bar

Inconel 600 - PX Precimet

Formules de RDM
