02-VMC Pavillonnaire

VMC PAVILLONNAIRE

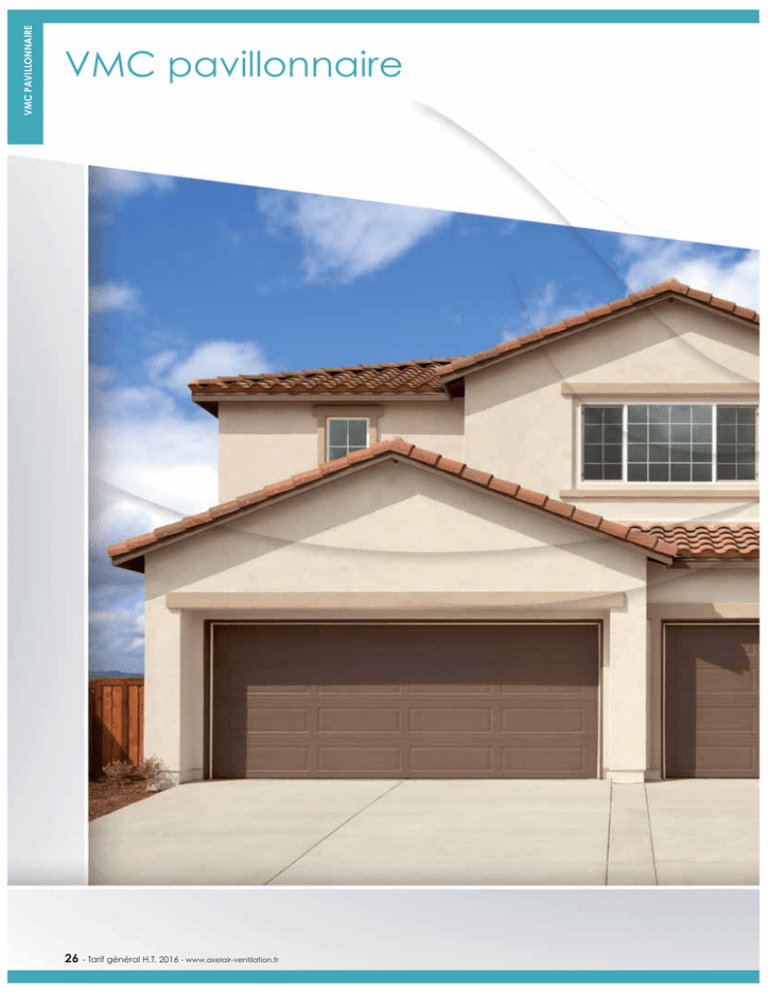

VMC pavillonnaire
26 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
VMC PAVILLONNAIRE
VMC Simple Flux
pour maison individuelle
Penta - p. 28 à 29
Platt - p. 30 à 31
Hygro Penta - p. 32
Hygro Platt - p. 33 à 37
VMC Double Flux
pour maison individuelle
Prometeo - HR 400 Plus - p. 38 à 45
HR 200 Evo - p. 46 à 47
HRI-E - p. 48 à 49
Ventilation positive par insufflation
Drimaster - p. 50 à 51
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
27
Penta
VMC Simple Flux autoréglable suspendue ou fixée
VMC SIMPLE FLUX
Points forts
• Montage polyvalent : suspendu ou sur cloison.
• Fermeture du caisson par vis.
• Très faible consommation électrique 24 W-Th-C.
• Large gamme d’applications.
• Appareil conforme à la NF 205.
• Très faible niveau sonore.
Mise en œuvre
• Fixation : suspendu par cordelette ou fixé sur mur ou poutre par 4 vis (socle fourni).
• Prévoir des entrées d’air autoréglables dans les pièces principales.
• 7 orifices :
- 5 entrées Ø 80 mm pour les sanitaires pour
positionner des piquages régulés 15 ou 30 m3/h
- 1 entrée régulé Ø 125 mm pour la cuisine
- 1 sortie Ø 125 mm d'air vicié.
• 2 cordelettes, 1 socle de fixation.
• Puissance acoustique bouche d’extraction
cuisine en petite vitesse Lw = 32,4 dB(A).
• Température ambiante maxi d’utilisation 40 °C.
Équipement standard
• Caisson ABS, couleur noir.
• Alimentation 230 VAC,
consommation 24 W-Th-C.
• Protection IPX4, classe d’isolation II.
• Moteur à 2 vitesses de rotation.
• Ventilateur centrifuge à réaction
à haut rendement en polypropylène.
Équipement en option
• Entrées d’air autoréglables et bouches d’extraction fixes.
• Piquages sanitaires régulés 15 ou 30 m3/h.
• Commutateur PV/GV.
• Conduits souples et accessoires.
• Chapeau de sortie de toiture.
ØD
ØF
A
ØE
Dimensions (mm)
Modèle
A
B
C
D
E
F
kg
420
358
300
125
77,5
125
4
B
C
VAPE
KVAPE
Sélection
Description
Corresp.
Vortice
Code Article
VMC autoréglable. Accessoires aérauliques fournis :
• 2 piquages régulés Ø 80 mm démontables 1/4 tr de 30m3/h
• 4 bouchons Ø 80 mm
11707
VAPE
VMC autoréglable. Accessoires aérauliques fournis :
• 4 piquages régulés Ø 80 mm démontables 1/4 tr : 2 x 15m3/h et 2 x 30m3/h
• 4 bouchons Ø 80 mm
• 3 bouches d’extraction fixes : 2 x Ø 80 mm et 1x Ø 125 mm
• 1 commutateur PV/GV
11706
KVAPE
111,50
KVAPE avec conduits :
• CPS08006 x 2
• CPS12506 x 1
• Disponible uniquement en palette de 24 KVAPE, avec 48 x CPS08006
et 24 x CPS12506
-
KVAPEC
140,30
Accessoires cf page 31.
28 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
Disponibles en palettes de 24 pièces.
Prix € H.T.
92,50
VMC SIMPLE FLUX
• Conception très robuste,
plénum de grande dimension
et entretien facilité.
• 5 piquages sanitaires
80 mm + 1 piquage
cuisine 125 mm.
• Consommation 24 W-Th-C seulement.
• Eligible au CEE BAR-TH-32
niveau "basse consommation"
(< 25 W-TH-C).
• Niveau sonore en cuisine très réduit
Lw = 32,4 dB(A).
• Montage possible fixé sur charpente sans accessoire
supplémentaire autre que ceux fournis dans le kit,
et possibilité de suspension avec cordelette fournie.
• Poignée pour la manutention
(incluse dans le kit de fixation sur charpente).
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
29
Platt
VMC Simple Flux autoréglable extra-plate
VMC SIMPLE FLUX
Points forts
• Épaisseur 160 mm pour un montage en faux plafond.
• Montage sur plots antivibratiles fournis.
• Très faible consommation électrique (20,4 W-Th-C),
éligible au CEE « consommation réduite » (BAR-TH-32).
• Appareil conforme à la NF 205 et à la Nouvelle
Réglementation Acoustique.
Mise en œuvre
• Fixation mur ou plafond, horizontal ou vertical.
• Prévoir entrées d’air autoréglables dans les pièces principales.
Équipement standard
• Caisson en acier galvanisé résistant et capot arrière ABS.
• Alimentation 230 VAC, consommation 20,4 W-Th-C.
• Protection IPX4, classe d’isolation II.
• Moteur à 2 vitesses de rotation.
• Ventilateur centrifuge à réaction à haut rendement en polypropylène.
• 5 orifices :
- 3 entrées Ø 80 mm pour les sanitaires pour positionner des piquages régulés 15 ou 30 m3/h
- 1 entrée régulé Ø 125 mm pour la cuisine
- 1 sortie Ø 125 mm d'air vicié.
• Puissance acoustique bouche d’extraction cuisine en petite vitesse Lw = 35 dB(A).
• Température ambiante maxi d’utilisation 60 °C.
• 4 silentblocs fournis.
Équipement en option
ØG
ØH
VAPL
363
430
410
478
164
124,5
77,5
124,5
4
B
A
Modèle
A
B
C
D
E
F
G
H
kg
E
Dimensions (mm)
ØF
• Entrées d’air autoréglables et bouches d’extraction fixes.
• Piquages sanitaires régulés 15 ou 30 m3/h.
• Commutateur PV/GV.
• Conduits souples et accessoires.
• Chapeau de sortie de toiture.
C
D
Sélection
Description
Corresp. Vortice
Code Article
VMC autoréglable. Accessoires aérauliques fournis :
• 2 piquages régulés Ø 80 mm démontables 1/4 tr de 30m3/h
• 2 bouchons Ø 80 mm
11814
VAPL
Accessoires cf page 31.
30 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
Prix € H.T.
172,80
Accessoires pour VMC autoréglables PENTA et PLATT
Description
Code Article
Prix € H.T.
Réservation 354 x 12 mm :
Entrée d’air autoréglable 22/30 m3/h
EA22354
7,19
Entrée d’air autoréglable 45 m3/h
EA45354
7,56
EA22250
5,58
VMC SIMPLE FLUX
Entrées d’air autoréglables incluant grille anti-moustique
et capuchon de façade, vis et cache-vis
Entrée d’air autoréglable incluant grille anti-moustique
et capuchon de façade, vis et cache-vis
Réservation 250 x 15 mm :
Entrée d’air autoréglable 22/30 m3/h
Entrées d’air autoréglables acoustiques
(atténuation Dn,e,w = 39 dB), incluant grille anti-moustique
et capuchon de façade, vis et cache-vis
Réservation 354 x12 mm :
Entrée d’air autoréglable 22 m3/h
EAA22
16,68
Entrée d’air autoréglable 30 m /h
EAA30
16,68
Entrée d’air autoréglable 45 m3/h
EAA45
19,11
Bouche fixe d’extraction sanitaire Ø 80 mm + manchon
placo 3 griffes
BF080
7,88
Bouche fixe d’extraction cuisine Ø 125 mm + manchon
placo 3 griffes
BF125
11,27
Piquage autorégulé sanitaire 15 m3/h
PA15
7,61
Piquage autorégulé sanitaire 30 m3/h
PA30
7,61
Commutateur Petite vitesse / Grande vitesse
INT
17,95
Conduit PE souple nu Ø 80 longueur 6 m*
Ø 125 longueur 6 m*
Ø 80 longueur 20 m*
Ø 125 longueur 20 m*
40 x 100 longueur 6 m
40 x 100 longueur 20 m
60 x 140 longueur 6 m
60 x 140 longueur 20 m
CPS08006
CPS12506
CPS08020
CPS12520
CPS41006
CPS41020
CPS61406
CPS61420
8,30
12,21
34,87
46,87
13,56
47,03
19,89
69,00
Collier serre-tube monofil Ø 80 mm
Multiple de commande :
STM080
1,24
Collier serre-tube monofil Ø 125 mm
10 pièces
STM125
1,60
Collier serre-tube nylon Ø 80-125 mm 100 pièces
STN080125
0,72
Bande adhésive renforcée largeur 50 mm longueur 50 m
BANR50
Manchon de raccordement pour conduit PE souple Ø 80 mm
M080
3,41
Manchon de raccordement pour conduit PE souple Ø 125 mm
M125
4,43
Chapeau de sortie de toiture Ø 125 mm couleur tuile
CTT125
66,40
Chapeau de sortie de toiture Ø 125 mm couleur ardoise
CTA125
66,40
3
18,18
* Pour consulter les autres gammes de conduits, cf pages 41 à 45.
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
31
VMC Simple Flux hygroréglable suspendue ou fixée,
avec moteur AC ou EC très basse consommation,
Ø sortie 125 ou 160 mm
Points forts
• Montage polyvalent : suspendu ou fixé par vis, vertical ou horizontal.
• Fermeture du caisson par vis pour une plus grande fiabilité de maintenance.
• Large gamme d’application : jusqu’au T7 et jusqu’à 5 sanitaires.
• Appareils certifiés CSTBat, et Avis Technique 14/14 - 1956.
• Hygro Penta ES : moteur EC à très basse consommation (9,6 W-Th-C en hygro B).
Mise en œuvre
• Fixation : suspendu par cordelette fournie ou fixé sur mur, plafond ou poutre par 4 vis.
• Prévoir entrées d’air autoréglables ou hygroréglables dans les pièces principales.
Équipement standard
• Caisson ABS, couleur noir.
• Alimentation 230 VAC.
• Protection IPX4, classe d’isolation II.
• Ventilateur centrifuge à action à haut rendement en polypropylène.
• 7 orifices :
- 5 entrées Ø 80 mm pour les sanitaires pour positionner des piquages fixes
- 1 entrée régulé Ø 125 mm pour la cuisine
- 1 sortie d'air vicié.
• 4 piquages Ø 80 et 4 bouchons Ø 80.
• 2 cordelettes et 1 nécessaire de fixation.
• Température ambiante maxi d’utilisation 40 °C.
Équipement en option
• Entrées d’air, bouches d’extraction hygroréglables, piquages Ø 80.
• Conduits souples et accessoires.
• Chapeau de sortie de toiture.
VHPE 125
A
B
C
D
E
F
A
ØF
A
ØE
Dimensions (mm)
Modèle
ØD
ØD
kg
420 358 300 125 77,5 125
3
VHPE(S) 160 479 358 300 160 77,5 125
3
B
B
C
VMC SIMPLE FLUX
Hygro Penta 125 et 160
Hygro Penta ES 160
Sélection
Ø sortie
d’air vicié
Description
Type moteur
mm
125
VMC hygroréglable incluant
piquages, bouchons et fixations
Consommation
(hygro B)
W-Th-C (F3)
Corresp.
Vortice
Code Article
Prix € H.T.
AC
37,4
11723
VHPE125
141,50
AC
45,0
11349
VHPE160
141,50
EC
9,6
11347
VHPES160
294,50
160
Accessoires cf pages 34 à 37.
32 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
Hygro Platt 160
Hygro ES Platt 160
VMC SIMPLE FLUX
VMC Simple Flux hygroréglable extra-plate, à moteur AC
ou EC très basse consommation, Ø sortie 160 mm
Points forts
• Épaisseur 170 mm pour montage en faux-plafond.
• Montage sur plots antivibratiles fournis.
• Hygro Platt ES : très faible consommation électrique
(12,8 W-Th-C en hygro B).
• Appareils certifiés CSTBat, et Avis Technique 14/14 - 1956.
Mise en œuvre
• Fixation mur ou plafond, horizontal ou vertical.
• Prévoir entrées d’air autoréglables ou hygroréglables dans les pièces principales.
Équipement standard
• Caisson en acier galvanisé résistant et capot arrière en ABS.
• Alimentation 230 VAC.
• Protection IPX4, classe d’isolation II.
• Ventilateur centrifuge à action à haut rendement en polypropylène.
• Orifices :
4 entrées Ø 80 mm pour les sanitaires
- 1 entrée Ø 125 mm pour la cuisine
- 1 sortie d’air vicié Ø 160 mm.
• Température ambiante maxi d’utilisation 50 °C.
Équipement en option
VHPL(S) 160
363
430
410
536
169
160
77,5
124,5
4
E
ØG
ØH
Modèle
A
B
C
D
E
F
G
H
kg
B
A
Dimensions (mm)
ØF
• Entrées d’air, bouches d’extraction hygroréglables, piquages Ø 80.
• Conduits souples et accessoires.
• Chapeau de sortie de toiture.
C
D
Sélection
Ø sortie
d’air vicié
Description
Type moteur
mm
VMC hygroréglable extra-plate incluant
2 piquages Ø 80 et 2 bouchons
Consommation
(hygro B)
W-Th-C (F3)
Corresp.
Vortice
Code Article
Prix € H.T.
AC
39,3
11243
VHPL160
279,60
EC
12,8
11241
VHPLS160
329,50
160
Accessoires cf pages 34 à 37.
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
33
Systèmes de VMC hygroréglables de type A
Le tableau suivant définit les bouches d’extraction hygroréglables et entrées d’air autoréglables à installer.
VMC SIMPLE FLUX
Entrées d’air
Bouches d’extraction
Séjour
Par chambre
T3
EAA45
EAA30
T4
EAA45
EAA30
T5
EAA45
EAA30
T6
EAA22
+ EAA30
EAA22
EAA45
EAA22
T7 et +
Cuisine
Salle de bains
W.-C. unique
W.-C. multiple*
Salle d'eau**
BHCx10135
BHS1045
BATx
BATx
BH50540
kits KHA T3
BHCx12135
BHS1045
BA30
BA15
BH50540
kits KHA T5
* Dès qu’il y a plus d’un W.-C. dans un logement, tous les W.-C. hors SdB sont considérés comme « W.-C. multiple ».
** Toute pièce hors SdB, W.-C. ou cuisine, ayant un point d’eau, est considérée comme « salle d’eau ».
Sélection de kits Hygro A (VHPE125 + bouches d’extraction à cordon ou à piles) :
Caisson
Type
de bouches
Habitat
T3/T4
Mixte
"installation
simplifiée"
T5 et +
Bouche
cuisine
Bouche
salle de Bains
BHCC10135
Bouche
W.-C.
Code Article
Prix € H.T.
BATP
KHAMT3
380,70
BA30
KHAMT5
330,00
BATP
KHAPT3
398,90
BA30
KHAPT5
345,30
BHS1045
BHCC12135
VHPE125
T3/T4
BHCP10135
À piles
T5 et +
BHS1045
BHCP12135
Sélection des bouches d’extraction seules pour VMC hygroréglable de type A
Les bouches suivantes peuvent être utilisées pour :
• compléter les kits KHA ci-dessus (pour des pièces supplémentaires)
• constituer d’autres kits sur-mesure avec les caissons VHPE160, VHPES125/160 ou VHPL160.
Description
Commande
Débits
Code Article
m3/h
Bouche hygroréglable
d’extraction cuisine
temporisée
ALIZÉ HYGRO TEMPO
Bouche hygroréglable
salle de bains
ALIZÉ HYGRO
À cordon avec manchon placo 3 griffes
et renvoi d'angle
10-45/135
BHCC10135
105,50
12-45/135
BHCC12135
105,50
À piles LR6
à bouton poussoir avec manchon placo 3 griffes
10-45/135
BHCP10135
121,50
12-45/135
BHCP12135
121,50
10-45/135
BHCE10135
121,50
12-45/135
BHCE12135
121,50
Électrique à bouton
poussoir (230VAC) - avec manchon
placo 3 griffes
Hygroréglable seul avec manchon placo 3 griffes
Bouche hygroréglable
Temporisée - À piles LR6
salle de bains avec W.-C. à détection de présence ALIZÉ HYGRO VISION
avec manchon placo 3 griffes
Autoréglable seul avec manchon placo 3 griffes
ALIZÉ AUTO
Bouche autoréglable
d’extraction W.-C.
Prix € H.T.
5-40
BHS0540
70,80
10-45
BHS1045
70,80
10-45/45
BHSP1045
121,50
15
BA15
22,27
30
BA30
22,27
Temporisée - À cordon avec manchon placo 3 griffes
et renvoi d'angle
ALIZÉ TEMPO
5/30
BATC
49,37
Temporisée - A piles LR6
à détection de présence avec manchon placo 3 griffes
ALIZÉ VISION
5/30
BATP
71,00
BP
22,89
Bouton poussoir pour BHCP
34 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
Sélection des entrées d’air, conduits et autres accessoires pour VMC hygroréglable de type A
Description
Code Article
Prix € H.T.
Réservation 354 x 12 mm :
Entrée d’air autoréglable 22/30 m3/h
EA22354
7,19
Entrée d’air autoréglable 45 m /h
EA45354
7,56
EA22250
5,58
3
VMC SIMPLE FLUX
Entrées d’air autoréglables M-G incluant grille anti-moustique
et capuchon de façade, vis et cache-vis
Entrée d’air autoréglable VM-G incluant grille anti-moustique
et capuchon de façade, vis et cache-vis
Réservation 250 x 15 mm :
Entrée d’air autoréglable 22/30 m3/h
Entrées d’air autoréglables ISOLA 2 acoustiques
(atténuation Dn,e,w = 39 dB), incluant grille anti-moustique
et capuchon de façade, vis et cache-vis
Réservation 354 x12 mm :
Entrée d’air autoréglable 22 m3/h
EAA22
16,68
Entrée d’air autoréglable 30 m /h
EAA30
16,68
Entrée d’air autoréglable 45 m /h
EAA45
19,11
Piquage fixe sanitaire Ø 80 mm sur caisson
PF
3
3
Conduit PE souple isolé 25 mm ouate de polyester
Ø 80 longueur 6 m*
CPSOP2508006
24,46
Ø 80 longueur 20 m*
CPSOP2508020
78,20
Ø 125 longueur 6 m*
CPSOP2512506
32,42
Ø 125 longueur 20 m* CPSOP2512520
103,80
Ø 160 longueur 6 m*
Conduit PE souple isolé 25 mm laine de verre
5,94
CPSOP2516006
54,30
Ø 160 longueur 20 m* CPSOP2516020
180,30
Ø 80 longueur 6 m*
CPSLV2508006
25,79
Ø 125 longueur 6 m*
CPSLV2512506
37,02
Ø 160 longueur 6 m*
CPSLV2516006
49,61
Bande adhésive renforcée largeur 50 mm longueur 50 m
BANR50
18,18
Collier serre-tube monofil Ø 80 mm
STM080
1,24
STM125
1,60
STM160
1,98
STN080125
0,72
STN125160
0,79
Manchon de raccordement pour conduit PE souple Ø 80 mm
Manchon de raccordement pour conduit PE souple Ø 125 mm
Manchon de raccordement pour conduit PE souple Ø 160 mm
M080
M125
M160
3,41
4,43
5,42
Chapeau de sortie de toiture Ø 125 mm couleur tuile
CTT125
66,40
Chapeau de sortie de toiture Ø 160 mm couleur tuile
CTT160
66,40
Chapeau de sortie de toiture Ø 125 mm couleur ardoise
CTA125
66,40
Chapeau de sortie de toiture Ø 160 mm couleur ardoise
CTA160
66,40
Collier serre-tube monofil Ø 125 mm
Collier serre-tube monofil Ø 160 mm
Collier serre-tube nylon Ø 80-125 mm
Ø 125-160 mm
Multiple de commande :
10 pièces
100 pièces
* Pour consulter les autres gammes de conduits, cf pages 41 à 45.
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
35
Systèmes de VMC hygroréglables de type B
Sélection de kits Hygro B (VHPE + bouches d’extraction à cordon ou à piles) :
VMC SIMPLE FLUX
Kit Hygro standard :
Caisson
Habitat
Type
de bouches
VHPE160
T3/T7
À piles
Bouche
cuisine
BHCP10135
Bouche
salle de Bains
Bouche
W.-C.
Code Article
BHS1040
BATP
KHBPT5160
Bouche
salle de Bains
Bouche
W.-C.
Code Article
BHS1040
BATP
Prix € H.T.
319,10
Kits Hygro Basse Consommation :
Caisson
VHPES160
Type
de bouches
Habitat
T3/T4
optimisé
Bouche
cuisine
BHCP10120
À piles
T3/T7
BHCP10135
Prix € H.T.
KHBPST3160
437,40
KHBPST5160
437,40
Spéciale rénovation :
Caisson
Habitat
Type
de bouches
T3/T7
Mixte
cordon/piles
"installation
simplifiée"
T3/T7
À piles
VHPE125
Bouche
cuisine
Bouche
salle de Bains
Bouche
W.-C.
Code Article
BHCC10135
BHS1040
BATP
KHBMT5125
304,50
BHCP10135
BHS1040
BATP
KHBPT5125
319,10
Bouche
salle de Bains
Bouche
W.-C.
Code Article
BHS1040
BATP
Prix € H.T.
Spéciaux extra-plats :
Caisson
Habitat
Type
de bouches
T3/T4
À piles
Bouche
cuisine
VHPL160
BHCP10120
VHPLS160
Prix € H.T.
KHBPPT3160
392,50
KHBPPST3160
440,60
Sélection des bouches d’extraction seules pour VMC hygroréglable de type B
Les bouches suivantes peuvent être utilisées pour :
• compléter les kits KHB ci-dessus (pour des pièces supplémentaires)
• constituer d’autres kits sur-mesure avec les caissons VHPL160, VHPLS125 ou 160.
Description
Commande
Débits
Code Article
m3/h
Bouche hygroréglable
d’extraction cuisine
temporisée
ALIZÉ HYGRO TEMPO
Bouche hygroréglable
salle de bains
ALIZÉ HYGRO
À cordon avec manchon placo 3 griffes
et renvoi d'angle
10-45/120
BHCC10120
105,50
10-45/135
BHCC10135
105,50
À piles LR6
à bouton poussoir avec manchon placo 3 griffes
10-45/120
BHCP10120
121,50
10-45/135
BHCP10135
121,50
Électrique à bouton
poussoir (230VAC) - avec manchon
placo 3 griffes
10-45/120
BHCE10120
121,50
10-45/135
BHCE10135
121,50
Hygroréglable seul avec manchon placo 3 griffes
Bouche hygroréglable
Temporisée - À piles LR6
salle de bains avec W.-C. à détection de présence ALIZÉ HYGRO VISION
avec manchon placo 3 griffes
Bouche autoréglable
d’extraction W.-C.
temporisée
Prix € H.T.
10-40
10-45/45
BHS1040
BHSP1045
68,00
121,50
À cordon - avec manchon placo
3 griffes et renvoi d'angle
ALIZÉ TEMPO
5/30
BATC
49,37
A piles LR6 à détection de présence avec manchon placo 3 griffes
ALIZÉ VISION
5/30
BATP
71,00
BP
22,89
Bouton poussoir pour BHCP
36 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
Sélection des entrées d’air, conduits et autres accessoires pour VMC hygroréglable de type B
Description
Code Article
Prix € H.T.
Réservation 354 x 12 mm :
Entrée d’air hygroréglable 6-45 m3/h
EH
32,96
Réservation 354 x 12 mm :
Entrée d’air hygroréglable 6-45 m3/h
EHA
37,33
Piquage fixe sanitaire Ø 80 mm sur caisson
PF
VMC SIMPLE FLUX
Entrée d’air de fenêtre hygroréglable AIRA HY incluant capuchon
de façade, vis et cache-vis
Entrée d’air de fenêtre hygroréglable acoustique ISOLA HY (atténuation
Dn,e,w = 37 dB), incluant capuchon de façade, vis et cache-vis
Conduit PE souple isolé 25 mm ouate de polyester
Ø 80 longueur 6 m*
CPSOP2508006
24,46
Ø 80 longueur 20 m*
CPSOP2508020
78,20
Ø 125 longueur 6 m*
CPSOP2512506
32,42
Ø 125 longueur 20 m* CPSOP2512520
103,80
Ø 160 longueur 6 m*
Conduit PE souple isolé 25 mm laine de verre
5,94
CPSOP2516006
54,30
Ø 160 longueur 20 m* CPSOP2516020
180,30
Ø 80 longueur 6 m*
CPSLV2508006
25,79
Ø 125 longueur 6 m*
CPSLV2512506
37,02
Ø 160 longueur 6 m*
CPSLV2516006
49,61
Bande adhésive renforcée largeur 50 mm longueur 50 m
BANR50
18,18
Collier serre-tube monofil Ø 80 mm
STM080
1,24
STM125
1,60
STM160
1,98
Collier serre-tube monofil Ø 125 mm
Collier serre-tube monofil Ø 160 mm
Collier serre-tube nylon Ø 80-125 mm
Multiple de commande :
10 pièces
STN080125
0,72
STN125160
0,79
Manchon de raccordement pour conduit PE souple Ø 80 mm
Manchon de raccordement pour conduit PE souple Ø 125 mm
Manchon de raccordement pour conduit PE souple Ø 160 mm
M080
M125
M160
3,41
4,43
5,42
Chapeau de sortie de toiture Ø 125 mm couleur tuile
CTT125
66,40
Chapeau de sortie de toiture Ø 160 mm couleur tuile
CTT160
66,40
Chapeau de sortie de toiture Ø 125 mm couleur ardoise
CTA125
66,40
Chapeau de sortie de toiture Ø 160 mm couleur ardoise
CTA160
66,40
Ø 125-160 mm
100 pièces
* Pour consulter les autres gammes de conduits, cf pages 41 à 45.
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
37
Prometeo - HR 400 Plus
VMC DOUBLE FLUX
VMC Double Flux autoréglable
à très haut rendement et fort débit
Points forts
• Manutention aisée (25 kg).
• Montage vertical ou horizontal.
• Très haut rendement.
• By-pass 100 % automatique.
• Débit de fuite : externe 2 % - interne 0,9 %
• Sonde d’humidité et de CO2
Mise en œuvre
• Fixation murale (kit fourni) ou montage horizontal (pieds fournis).
• 4 piquages Ø 150 mm, réductions 150/125 mm fournies.
• Prévoir des bouches d’insufflation dans les pièces principales et des bouches d’extraction
dans les pièces de service.
• Prévoir évacuation des condensats (tuyau fourni).
Équipement standard
• Télécommande radio.
• By-pass 100 % automatique.
• Caisson en polypropylène expansé, couleur noir.
• Capot facilement démontable en polypropylène.
• Bloc moteur et pièces de circulation d’air en polypropylène expansé à forte isolation thermique
et phonique, renforcé en polypropylène.
• Alimentation 230 VAC.
• Débit maximum 335 m3/h, pression disponible maximum 560 Pa.
• Echangeur de chaleur à plaques à contre-courant en feuilles de polystyrène HD.
• Rendement thermique 92 %.
• Protection IPX2, classe d’isolation II.
• Moteur EC (à courant continu sans balai) à 2 vitesses de rotation monté sur support anti-vibratile.
• Ventilateur centrifuge à réaction à haut rendement en polypropylène.
• Entrées/sorties : 2 piquages aspiration/insufflation et 2 piquages air extérieur Ø 150 mm.
• 2 filtres F5.
• 2 pièges à son souples Ø 125 longueur 500 mm.
• Kit de fixation pour installation murale verticale, et pieds pour installation horizontale.
• Température maximum de fonctionnement 50 °C.
• Tuyau souple d’évacuation des condensats Ø 3/4" (1 m environ).
• Sonde de CO2, sonde d’humidité relative.
Équipement en option
• Bouches d’extraction / insufflation.
• Caissons de répartition.
• Conduits souples ou rigides et accessoires.
• Chapeau de sortie de toiture, grille d’aspiration en façade.
• Filtre F7 en aspiration d’air extérieur.
38 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
VMC DOUBLE FLUX
VMC Double Flux autoréglable à très haut rendement et fort débit
Air rejeté
SANITAIRES
Air neuf
CUISINE
CHAMBRES
Air
extrait
SANITAIRES
Air
insufflé
SALON
Durant l'été, quand la température
extérieure est inférieure à celle
intérieure, un dispositif automatique
de by-pass permet une entrée d'air
directe qui refroidit l'atmosphère.
CHAMBRES
Système
BY-PASS
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
39
Dimensions (mm)
Modèle
A
B
C
D
E
F
G
H
840 935 504 560 85 100 156,7 133,6
VDFT4
I
L
M
N
O
VMC DOUBLE FLUX
176 220 180,7 76
ØP
kg
99 150
25
Sélection
Description
Consommation électrique
Corresp.
Vortice
Code Article
11581
VDFT4
Prix € H.T.
W-Th-C
VMC Double Flux avec :
• Télécommande radio programmable
T3 (1 SdB + 1 W.-C.) : 26,8
• By-pass automatique 100% pour la ventilation été
et la protection hors-gel en hiver
T5 (2 SdB + 2 W.-C.
+ 1 salle d’eau) : 48
2 521,00
• Sondes d’humidité relative et de CO2
sur l’air extrait
Courbe débit/pression
Courbe de rendement en fonction
de la température et de l’hygrométrie
Pa
565
W
150
452
120
339
90
100
100
99
80
98
97
Pabs
226
60
113
30
0
Performance (%)
P
0
0
73
146
220
293
Q
60
96
95
40
94
93
20
366
m3/h
92
0
91
90
-20
-15 -10 -5
0
5
10
Température externe (°C)
15
20
Taux d’hygrométrie RH (%)
100
80
60
40
Accessoires spécifiques au HR400
Corresp.
Vortice
Code Article
Filtre F5 (unitaire)
22321
FVDF4F5
58,50
Filtre F7 (unitaire)
22323
FVDF4F7
71,10
-
KVDF4
Description
Kit d’accessoires pour VDF4 comprenant :
1xPI61, 1xPE61, 5xBF080, 1xBF125, 6xBR080, 1xBR125,
30xSTM080, 10xSTM125, 2xM080 et 2xM125.
Autres accessoires communs aux HR200 et HR400 : cf pages 41 à 45.
40 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
Prix € H.T.
426,60
20
0
Réseaux de distribution d'air VMC Double Flux
A - Réseau primaire
Description
Diamètre
N°
125
Conduit ISO en PE isolé 16 mm longueur 2 m
Code Article
Prix € H.T.
CPE12502
61,40
CPE16002
59,40
COUPE90125
16,26
COUPE90160
17,12
COUPE45125
12,44
COUPE45160
13,10
160
125
Coude ISO en PE isolé 16 mm 90°
VMC DOUBLE FLUX
1
2
160
125
Coude ISO en PE isolé 16 mm 45°
3
160
125
MPE125
8,61
MPE160
9,07
FIXPE125
6,09
160
FIXPE160
6,41
125
PAF125
33,32
PAF160
40,14
125
PAFI125
62,00
160
PAFI160
72,40
125
CTT125
66,40
CTT160
66,40
125
CTA125
66,40
160
CTA160
66,40
Manchon droit en plastique
4
160
125
Collier de fixation
5
Prise d’air de façade avec manchon en acier
galvanisé et grille en aluminium
160
6
Prise d’air de façade inox sphérique
Chapeau de sortie de toiture couleur tuile
160
7
Chapeau de sortie de toiture couleur ardoise
7
1
3
6
5
4
2
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
41
B - Réseaux secondaires
1. Accessoires communs au réseau souple isolé et rigide rectangulaire
N°
VMC DOUBLE FLUX
Description
Code Article
Prix € H.T.
Bouche fixe d’extraction sanitaire Ø 80 mm + manchon
placo 3 griffes
1
BF080
7,88
Bouche fixe d’extraction cuisine Ø 125 mm + manchon
placo 3 griffes
2
BF125
11,27
Bouche d’extraction et insufflation réglable directionnelle
Ø 80 mm avec manchon placo 3 griffes (30 m3/h à ΔP 33Pa)
3
BR080
14,57
Bouche d’extraction et insufflation réglable directionnelle
Ø 125 mm avec manchon placo 3 griffes (45 m3/h à ΔP 9Pa
et 75 m3/h à ΔP 25Pa)
4
BR125
26,01
RDR08030
21,56
Régulateur de débit Ø 80 mm réglable par vis de 15 à 50 m3/h,
préréglé d'usine à 30 m3/h
N°
Corresp.
Vortice
Code Article
Caisson plénum répartiteur isolé en PPE sur l’extraction
à 8 orifices :
- 6 entrées Ø 80 mm pour les sanitaires
- 1 entrée régulée Ø 125 mm pour la cuisine
- 1 sortie Ø 125 mm d'air vicié raccordée à la VMC
- 2 piquages Ø 80 mm 30 m3/h
- 3 piquages Ø 80 mm 15 m3/h
- 4 bouchons Ø 80 mm.
5
22347
PE61
114,80
Piquage autorégulé 15 m3/h sanitaire Ø 80 mm pour PE61
5
22324
PA15
7,61
Piquage autorégulé 30 m3/h sanitaire Ø 80 mm pour PE61
5
22325
PA30
7,61
Caisson plénum répartiteur isolé en PPE sur l’insufflation
à 8 orifices :
- 1 entrée Ø 125 mm raccordée à la VMC Double Flux
- 6 sorties Ø 80 mm, sortie Ø 125 mm pour l'insufflation
des pièces à vivre
- 2 bouchons fournis.
6
22343
PI61
98,90
Description
42 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
Prix € H.T.
2. Conduits souples isolés
N°
Code Article
Prix € H.T.
Conduit PE souple isolé 25 mm ouate de polyester Ø 80 longueur 6 m*
Ø 80 longueur 20 m*
10
CPSOP2508006
CPSOP2508020
24,46
78,20
Ø 125 longueur 6 m*
Ø 125 longueur 20 m*
11
CPSOP2512506
CPSOP2512520
32,42
103,80
CPSOP2516006
CPSOP2516020
54,30
180,30
CPSLV2508006
CPSLV2512506
CPSLV2516006
25,79
37,02
49,61
CPSLV5008006
CPSLV5012506
CPSLV5016006
61,60
85,20
93,30
Bande adhésive renforcée largeur 50 mm et longueur 50 m
BANR50
18,18
Collier serre-tube monofil Ø 80 mm
STM080
1,24
STM125
1,60
STM160
1,98
M080
M125
M160
3,41
4,43
5,42
Ø 160 longueur 6 m*
Ø 160 longueur 20 m*
Conduit PE souple isolé 25 mm laine de verre
50 mm laine de verre
Collier serre-tube monofil Ø 125 mm
Collier serre-tube monofil Ø 160 mm
Ø 80 longueur 6 m*
Ø 125 longueur 6 m*
Ø 160 longueur 6 m*
10
Ø 80 longueur 6 m*
Ø 125 longueur 6 m*
Ø 160 longueur 6 m*
10
11
11
Multiple de commande :
10 pièces
Manchon de raccordement pour conduit PVC souple Ø 80 mm
Manchon de raccordement pour conduit PVC souple Ø 125 mm
Manchon de raccordement pour conduit PVC souple Ø 160 mm
VMC DOUBLE FLUX
Description
1
11
3
10
2
5
10
4
6
11
Réseau primaire page 41
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
43
4. Conduits semi-rigides PEHD - réseau extra-plat et cylindrique
Les conduits semi-rigides PEHD annelés sont anti-statiques et anti-bactériens, qualités certifiées HYG
(Hygiene-Institut des Ruhrgebiets).
Description
Section
N°
Code Article
Prix € H.T.
CPH51320
307,20
VMC DOUBLE FLUX
Réseau 52 x 132
Conduit en couronne longueur 20 m
52 x 132
30
Conduit en barres longueur 3 m
52 x 132
CPH51303
54,00
Connecteur à joint*
52 x 132
CJPH513
4,69
Manchon droit de rotation
52 x 132
MRPH513
3,14
52 x 132
et Ø 90
52 x 132
Manchon droit mixte à raccorder aux accessoires Ø 90
et Ø 90
Manchon droit mixte à raccorder au conduit Ø 90
Coude rigide 90° vertical
52 x 132
Coude rigide 90° horizontal
52 x 132
Coude rigide 90° vertical mixte pour conduit Ø 75
Coude rigide 90° vertical mixte pour conduit Ø 90
31
52 x 132
et Ø 75
52 x 132
et Ø 90
MPH513090
15,56
MAPH513090
12,10
COUPVH513
15,42
COUPHH513
19,38
COUPVH513075
17,99
COUPVH513090
17,99
Bride de fixation type « clip »
52 x 132
FIXCPH513
3,43
Bride de fixation type « attache »
52 x 132
FIXAPH513
4,71
Adaptateur droit simple pour bouche d’extraction Ø 125
52 x 132
et Ø 125
ADSPH513125
49,47
Adaptateur coudé simple pour bouche d’extraction Ø 125
52 x 132
et Ø 125
ACSPH513125
49,47
Adaptateur coudé double pour bouche d’extraction Ø 125
2 x 52 x 132
et Ø 125
ACDPH513125
57,30
Bouchon
52 x 132
BCPH513
Ø 75
Ø 90
CPH07520
CPH09020
124,70
178,20
CPH07550
274,20
COUPH075
COUPH090
23,16
23,75
MPH075
MPH090
9,42
11,00
ACDPH075125
ACDPH090125
54,20
54,00
32
6,73
Réseau circulaire
Conduit en couronne longueur 20 m
30
Conduit en couronne longueur 50 m
Ø 75
Coude rigide 90°
Ø 75
Ø 90
Manchon droit
Ø 75
Ø 90
Adaptateur coudé double
pour bouche d’extraction Ø 125
2 x Ø 75 et Ø 125
2 x Ø 90 et Ø 125
Joint**
Ø 75
Ø 90
J075
J090
3,11
3,14
Bouchon
Ø 75
Ø 90
BCPH075
BCPH090
4,23
5,25
Bride de fixation type “clip”
Ø 75
FIXPH075
2,98
* Le connecteur à joint est utile pour tout raccordement entre tubes et accessoires.
** Le joint est utile pour tout raccordement entre tubes et accessoires.
44 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
31
32
Description
Section
N°
Prix € H.T.
Code Article
1 entrée Ø 160 et 5 piquages Ø 75 ou Ø 90
P05090
245,50
P10090
337,10
VMC DOUBLE FLUX
Caisson plénum répartiteur
33
1 entrée Ø 160 et 10 piquages Ø 75 ou Ø 90
Piquage fixe pour plénum
Ø 75
PF075
5,82
Ø 90
PF090
5,82
Caisson plénum de répartition 5 piquages
132 x 52 et 2 piquages 163 x 68
33
P05513
109,10
Conduit ovale rigide longueur 1,5 m
163 x 68
CPR71601
24,72
Connecteur à joint
163 x 68
CJPR716
5,49
Manchon droit mixte diamètre 160
2 x 163 x 68
MDPR716160
43,33
Manchon droit mixte diamètre 125
1 x 163 x 68
MPR716125
33,73
Coude rigide 90° vertical
163 x 68
COUPV716
26,32
Coude rigide 90° horizontal
163 x 68
COUPH716
27,19
Bouche d’extraction et insufflation réglable
directionnelle Ø 125 mm avec manchon placo
3 griffes (45 m3/h à ΔP 9Pa et 75 m3/h à ΔP 25Pa)
BR125
26,01
Régulateur de débit Ø 125 mm réglable
par vis de 15 à 50 m3/h, préréglé d'usine à 30 m3/h
RDR12530
29,64
* Le connecteur à joint est utile pour tout raccordement entre tubes et accessoires.
32
31
30
33
Réseau primaire page 41
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
45
HR 200 Evo
VMC DOUBLE FLUX
VMC Double Flux autoréglable
compacte à très haut rendement
Points forts
• Dimensions compactes, lui permettant une intégration
possible dans le mobilier.
• Montage vertical ou horizontal.
• Très haut rendement.
• Moteurs EC à très basse consommation.
• Filtres accessibles en façade de l’appareil.
Mise en œuvre
• Fixation murale par 4 vis ou horizontale (kit optionnel).
• 4 piquages Ø 125 mm.
• Prévoir bouches d’insufflation dans les pièces principales et bouches d’extraction
dans les pièces de service.
• Prévoir évacuation des condensats (tuyau fourni).
Équipement standard
• Caisson en acier peint galvanisé et peinture époxy, couleur blanc.
• Bloc moteur et pièces de circulation d’air en polypropylène expansé à forte isolation thermique
et phonique.
• Alimentation 230 VAC, consommation 96 W.
• Débit maximum 225 m3/h, pression disponible maximum 223 Pa.
• Echangeur de chaleur à plaques à contre-courant en feuilles de polystyrène HD.
• Rendement thermique 93 %.
• Protection IPX2, classe d’isolation I.
• Moteur EC (à courant continu sans balai) à 2 vitesses de rotation monté sur support anti-vibratile.
• Ventilateur centrifuge à action à haut rendement en polypropylène.
• Entrées/sorties : 2 piquages aspiration/insufflation et 2 piquages air extérieur Ø 125 mm.
• 2 filtres G3.
• Pression sonore rayonnée Lp à 3 m = 32,6 dB(A) à vitesse maxi.
• Température maximum de fonctionnement 50 °C.
• Tuyau souple d'évacuation des condensats Ø 3/4".
Équipement en option
• Bouches d’extraction/insufflation.
• Caissons de répartition.
• Bouton poussoir pour la grande vitesse temporisée.
• Conduits souples ou rigides et accessoires.
• Chapeau de sortie de toiture, grille d’aspiration en façade.
• Kit de fixation pour installation horizontale.
• Filtres F5.
Dimensions (mm)
B
D
ØL
A
G
C
N
VDF2
595
480
285
69
74
155
127
125
81,5
74,5
16,6
M G
Modèle
A
B
C
D
E
F
G
ØL
M
N
kg
E
46 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
F
F
E
Sélection
Corresp.
Vortice
Code Article
Prix € H.T.
VMC Double Flux compacte HR 200 Evo
11925
VDF2
1 796,00
Corresp.
Vortice
Code Article
Prix € H.T.
Filtre G3 (unitaire)
22367
FVDF2G3
18,49
Filtre F5 (unitaire)
22368
FVDF2F5
38,98
Fixation pour installation horizontale (kit)
22364
FIXHVDF2
59,60
Bouton poussoir
-
BP
22,89
Régulateur d’humidité
12994
RH
117,10
Régulateur de qualité d’air
12993
RQA
154,10
Détecteur de présence
12998
DP
110,10
-
PSS125
VMC DOUBLE FLUX
Description
Courbe débit/pression
Pa
253
W
107
203
86
152
64
101
43
51
21
P
Pabs
0
0
0
51
102
153
204
Q
vitesse max.
vitesse moy.
255
m3/h
vitesse mini.
Accessoires spécifiques au HR200
Description
Piège à sons flexible Ø 125 mm
longueur 500 mm
67,60
Autres accessoires communs aux VDF2 et VDF4 : cf pages 41 à 45.
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
47
HRI-E
Points forts
• Manutention aisée (17 ou 33 kg).
• Installation en faux plafond (épaisseur 244 ou 290 mm).
• Très haut rendement.
• By-pass 100 % automatique.
• Moteurs EC à très basse consommation.
Mise en œuvre
• Fixation plafonnière avec kit de fixation fourni.
• 4 piquages.
• Prévoir bouches d’insufflation dans les pièces principales et des bouches d’extraction
dans les pièces de service.
• Prévoir évacuation des condensats (tuyau fourni).
Équipement standard
• Caisson en polypropylène expansé, couleur noir.
• Bloc moteur et pièces de circulation d’air en polypropylène expansé à forte isolation thermique
et phonique, renforcé en polypropylène.
• Alimentation 230 VAC.
• Echangeur de chaleur à plaques à contre-courant en feuilles de polystyrène HD.
• Rendement thermique 94 %.
• Protection IPX2.
• Classe d’isolation I.
• Moteur EC (à courant continu sans balai) à pôles blindés à roulement à billes à 3 vitesses de rotation
monté sur support anti-vibratile.
• Ventilateur centrifuge à réaction à haut rendement en polypropylène.
• Tuyau souple d’évacuation des condensats Ø 3/4".
• 2 filtres F5.
• Pression sonore rayonnée Lp à 3 m = 35 dB(A) à vitesse maxi.
• Température maximum de fonctionnement 45 °C.
Équipement en option
• Bouches d’extraction/insufflation.
• Caisson de répartition.
• Conduits souples ou rigides et accessoires.
• Chapeau de sortie de toiture, grille d’aspiration en façade.
• Filtre F7 en aspiration d’air extérieur.
Dimensions (mm)
D
Modèle
Ø
A
48 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
A
B
C
D
Ø
kg
VDFEA2
1 350 244 690 1 425 123 17,5
VDFEA4
1 500 290 880 1 600 150 33,5
C
VMC DOUBLE FLUX
VMC Double Flux autoréglable
extra plate à très haut rendement
B
Sélection
Option
Corresp.
Vortice
Code Article
215
By-pass automatique
11218
VDFEA2
2 566,00
758
By-pass automatique
11228
VDFEA4
2 733,00
Débit maxi
Consommation
élec. instantanée
Pression
disponible
Ø mm
m3/h
W
Pa
4 x 125
187
71
4 x 150
365
167
Prix € H.T.
VMC DOUBLE FLUX
Piquages
Courbes débit/pression et de rendement en fonction du débit
96
VDFE2
Pa
262
W
79
210
63
157
47
105
32
52
16
84
0
82
94
P
Pabs
0
0
43
87
130
174
Efficacité (%)
92
88
86
217
m3/h
Q
90
80
50
VDFE4
Pa
848
60
70
80
90 100 110 120 130 140 150
m3/h
92
W
187
91
150
509
112
P
90
Pabs
339
75
170
37
Efficacité (%)
678
89
88
87
86
0
0
0
81
161
242
322
403
m3/h
Q
85
84
max.
moy.
min.
140 150 160 170 180 190 200 210 220 230 240
m3/h
Accessoires
Description
Pour modèles
Régulateur d’humidité
Régulateur de qualité d’air
Tous modèles
« VDFEA »
Détecteur de présence
Filtre F5 (unitaire)
Corresp.
Vortice
Code Article
12994
RH
117,10
12993
RQA
154,10
12998
DP
110,10
22645
FVDFEF5
70,90
22549
FVDFEF7
95,90
-
PSS125
67,60
-
PS125
90,70
-
PS160
128,40
Prix € H.T.
Tous
Filtre F7 (unitaire)
Piège à sons flexible Ø 125 mm
longueur 500 mm
Piège à sons rigide Ø 125 mm - longueur 1 m
Piège à sons rigide Ø 160 mm - longueur 1 m
Tous
Tous
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
49
Drimaster
VENTILATION POSITIVE
Ventilation positive par insufflation,
adaptée pour la rénovation de maison individuelle
Points forts
• Simple à installer.
• Très grande surface de filtration de l’air neuf.
• Batterie de préchauffage de série avec thermostat.
• Moteur très basse consommation.
• Très bas niveau sonore.
• Certifié British Board of Agrément (BBA).
Mise en œuvre
• Pose sur charpente avec kit de fixation fourni.
• Ou suspendu avec cordelette.
Équipement standard
• Caisson d’insufflation avec capot en ABS.
• Alimentation 230 VAC et transformateur basse tension 24 VDC fourni.
• Classe d’isolation II.
• Moteur à 6 vitesses de rotation.
• Ventilateur centrifuge en polycarbonate renforcé.
• 2 filtres lavables qualité G4 de surface 100 x 25 cm unitaire (entretien tous les 5 ans environ).
• Conduit aluminium souple renforcé longueur 1,8 m.
• Bouche d’insufflation plafonnière Ø 200 mm en ABS avec orientation possible des flux d'air.
• Résistance de préchauffage 480 W avec thermostat intégré.
900
Dimensions (mm)
Flexible
Ø 200
Poids : 5,7 kg
Filtre
Filtre
300
336
290
Sélection
Débit
Puissance absorbée
ventilateur
Pression sonore
m3/h
W
Lp à 3 m dB(A)
3,6
15
Vitesse 4 : 188 m /h
7,5
18
Vitesse 6 (maxi) : 252 m3/h
15,3
24
Vitesse 1 (mini) : 108 m3/h
3
Code Article
VPI
Prix € H.T.
583,00
Accessoires
Description
Filtre de rechange
Remarques
Code Article
Qualité G4 (l’appareil contient 2 filtres)
FVPIG4
50 - Tarif général H.T. 2016 - www.axelair-ventilation.fr
Prix € H.T.
42,66
VENTILATION POSITIVE
Schéma de circulation d’air de la ventilation positive par insufflation
Tarif général H.T. 2016 - www.axelair-ventilation.fr -
51
