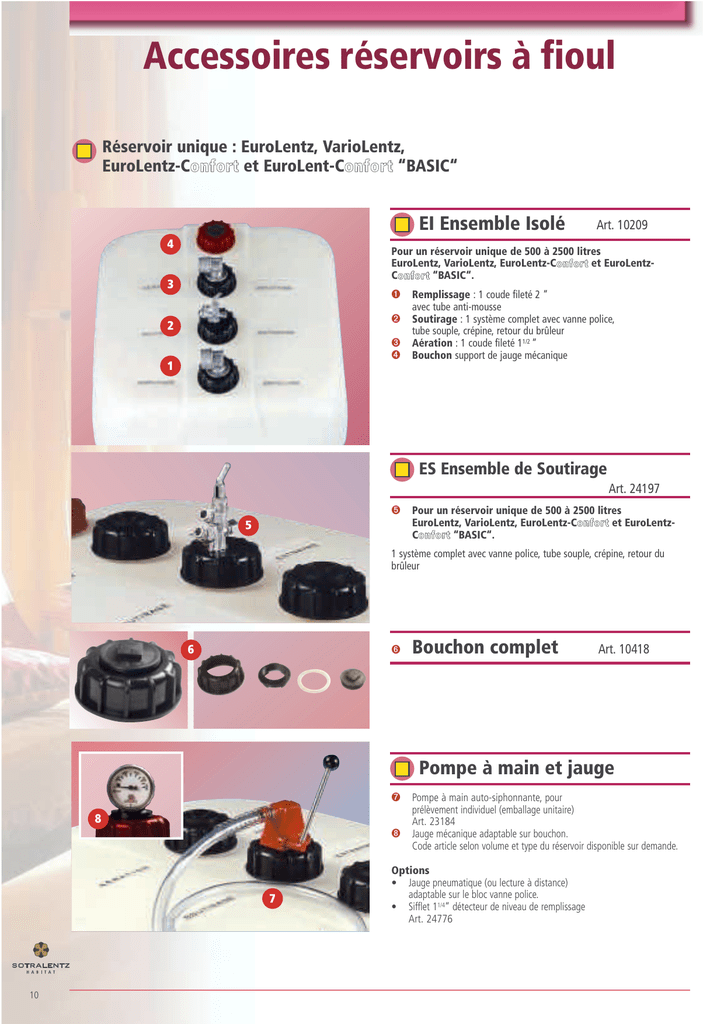

Accessoires réservoirs à fioul

Accessoires réservoirs à fioul
Réservoir unique : EuroLentz, VarioLentz,
EuroLentz-Confort et EuroLent-Confort “BASIC“
EI Ensemble Isolé
4
Art. 10209
Pour un réservoir unique de 500 à 2500 litres
EuroLentz, VarioLentz, EuroLentz-Confort et EuroLentzConfort “BASIC“.
3
– Remplissage : 1 coude fileté 2 “
avec tube anti-mousse
— Soutirage : 1 système complet avec vanne police,
2
tube souple, crépine, retour du brûleur
˜ Aération : 1 coude fileté 11/2 “
™ Bouchon support de jauge mécanique
1
ES Ensemble de Soutirage
Art. 24197
š Pour un réservoir unique de 500 à 2500 litres
EuroLentz, VarioLentz, EuroLentz-Confort et EuroLentzConfort “BASIC“.
5
1 système complet avec vanne police, tube souple, crépine, retour du
brûleur
›
6
Bouchon complet
Art. 10418
Pompe à main et jauge
œ Pompe à main auto-siphonnante, pour
8

7
10
prélèvement individuel (emballage unitaire)
Art. 23184
Jauge mécanique adaptable sur bouchon.
Code article selon volume et type du réservoir disponible sur demande.
Options
• Jauge pneumatique (ou lecture à distance)
adaptable sur le bloc vanne police.
• Sifflet 11/4“ détecteur de niveau de remplissage
Art. 24776
Accessoires réservoirs à fioul
KF Kit Fioul
Art. 24290
Pour un réservoir unique de 500 à 2500 litres EuroLentz, VarioLentz,
EuroLentz-Confort et EuroLentz-Confort “BASIC“.
–
—
˜
™
š
›
ˆ
‰
Remplissage : 1 coude fileté 2 “ avec tube
anti-mousse
Soutirage : 1 système complet avec vanne police, tube souple, crépine, retour
du brûleur
Aération : 1 coude fileté 11/2 “
Filtre à fioul double avec robinet et support
Raccords universels (sachet)
Raccord pompier universel 2“
Capuchon d’aération 11/2 “
Fiche descriptive
Aération
1 coude fileté 1 1/2“
és
es présent
ir
o
s
s
e
c
c
a
Tous les
brochure
dans cette parément.
us sé
sont vend
Remplissage
1 coude fileté
2“ avec tube
anti-mousse
Filtre à fioul
double conduite avec
robinet de réglage et
support
(art. 24199)
Soutirage
avec vanne police,
tube souple, crépine,
retour du brûleur
(art. 24197).
Raccord pompier
universel 2“
(art. 24194)
Capuchon fileté
d’aération 11/2“
(art. 24196)
Les éléments avec code article contenus dans
le Kit Fioul peuvent être vendus séparément.
Voir codes articles ci-dessous.
11
Accessoires réservoirs à fioul
EB Ensemble de Base
Ensemble base pour 2 réservoirs en batterie de même volume et de
même type.
• EB66 réservoirs EuroLentz largeur 66 cm,
700 et 1 000 litres (art. 24 668).
• EBPM réservoirs EuroLentz largeur 72 cm, EuroLentz-Confort
largeur 69 cm et EuroLentz-Confort “BASIC“ largeur 69 cm,
700 à 2 000 litres (art. 10213).
• EB Vario réservoirs VarioLentz largeur 78 cm, EuroLentz-Confort
largeur 75 cm et EuroLentz-Confort “BASIC“ largeur 75 cm,
500 à 1 500 litres (art. 24 672).
• EBGM réservoirs EuroLentz largeur 88 cm,
2 500 litres (art. 10212).
Nota : tuyauteries pour adaptation du sifflet disponibles sur demande.
–
—
˜
™
š
Remplissage : 1 T fileté 2 “ à l’arrivée avec tube
anti-mousse, 1 coude 2 “ pour le 2e réservoir avec tube anti-mousse,
1 tuyauterie 2 “ de jonction.
Soutirage : 1 système complet à la sortie
(cf EI), 1 T sur le 2e réservoir, 1 tube de jonction.
Aération : 1 T fileté 11/2 “ à la sortie,
1 coude 11/2“ sur le 2e réservoir,
1 tuyauterie 11/2 “ de jonction.
Bouchon support de jauge mécanique
Distanceur
Montages de batteries
1 réservoir : 1 tuyauterie El ou 1 ES ou 1 KF
2 réservoirs : 1 tuyauterie EB
3 réservoirs : 1 tuyauterie EB
+ 1 EC
4 réservoirs : 1 tuyauterie EB
+ 2 EC
5 réservoirs : 1 tuyauterie EB
+ 3 EC
4
3
2
1
5
Ex : batterie de 2 réservoirs VarioLentz
12
Accessoires réservoirs à fioul
EC Ensemble Complémentaire
Pour chaque réservoir supplémentaire d’une batterie
de réservoirs de même volume et de même type.
• EC66 3, 4 ou 5 réservoirs EuroLentz
largeur 66 cm, 700 et 1 000 litres (art. 24 669).
• ECPM 3, 4 ou 5 réservoirs EuroLentz largeur 72 cm,
EuroLentz-Confort largeur 69 cm et EuroLentz-Confort “BASIC“
largeur 69 cm, 700 à 2 000 litres (art. 10 211)
• EC Vario 3, 4 ou 5 réservoirs VarioLentz largeur 78 cm,
EuroLentz-Confort largeur 75 cm et EuroLentz-Confort “BASIC“
largeur 75 cm, 500 à 1 500 litres (art. 24 673).
• ECGM 3 ou 4 réservoirs EuroLentz
largeur 88 cm, 2 500 litres (art. 10 210).
–
—
˜
Nota :
• Pour une batterie comportant plus
de 2 réservoirs, tuyauterie EB à monter
sur le 1er et le dernier des réservoirs.
• À partir d’une batterie de 3 réservoirs,
tuyauterie EC à monter sur les réservoirs
du milieu de la batterie.
™
š
Remplissage : 1 T 2 “ simple avec tube
anti-mousse, 1 tuyauterie 2 “ de jonction.
Soutirage : 1 T simple avec tube souple et
crépine,
1 tube de jonction.
Aération : 1 T 11/2 “ simple,
1 tuyauterie 11/2 “ de jonction.
Bouchon support de jauge mécanique
Distanceur
4
3
2
1
5
Ex : batterie de 3 réservoirs EuroLentz
13
Dimensions réservoirs à fioul
CO
N TR
ÔLÉ PAR L
NE
Dimensions des EuroLentz-Confort
et des EuroLentz-Confort “BASIC”
Unité de stockage
700 RELC 69 ou
700 RELCB 69
Stockage maxi :
5 x 700 l = 3500 litres
Avec bac
anti-débordement
intégré.
passages
étroits
passages
étroits
H
H
A
G
F
G
E
A
F
D
E
B
Unité de stockage
1000 RELC 69 ou
1000 RELCB 69
Stockage maxi :
5 x 1000 l = 5000 litres
C
D
C
B
Unité de stockage
1500 RELC 75 ou
1500 RELCB 75
Stockage maxi :
5 x 1500 l = 7500 litres
Avec bac
anti-débordement
intégré.
H
H
G
A
F
G
E
A
F
Unité de stockage
1000 RELC 75 ou
1000 RELCB 75
Stockage maxi :
5 x 1000 l = 5000 litres
D
E
B
C
D
B
C
Dimensions des VarioLentz
F
E
B
A
E
D
D
B
C
B
C
C
Unité de stockage 1000 RVL 78
Stockage maxi :
5 x 1000 l = 5000 litres
Unité de stockage 700 RVL 78
Stockage maxi :
5 x 700 l = 3 500 litres
IMPORTANT :
• Pour les accessoires et les tuyauteries montés rajouter 14 cm en hauteur.
Montés individuellement ou en batterie
• Garder impérativement 10 cm entre les réservoirs et les murs.
14
G
F
E
F
ÔLÉ PAR L
H
G
A
G
D
N TR
H
H
A
CO
Unité de stockage 500 RVL 78
Stockage maxi :
5 x 500 l = 2 500 litres
NE
Dimensions réservoirs à fioul
CO
Dimensions des EuroLentz
N TR
ÔLÉ PAR L
NE
Unité de stockage
Unité de stockage
700 RELB 66
1 000 RELH 66
Largeur : 660 mm
Stockage maxi :
5 x 700 l = 3 500 litres
H
H
Largeur : 660 mm
Stockage maxi :
5 x 1 000 l = 5 000 litres
G
A
passages
étroits
E
D
C
B
G
A
F
F
E
passages
étroits
D
C
B
Unité de stockage
Unité de stockage
1 500 REL 72
1 000 RELB 72
Largeur : 720 mm
Stockage maxi :
5 x 1 000 l =
5 000 litres
Largeur : 720 mm
Stockage maxi :
5 x 1 500 l =
7 500 litres
H
H
G
A
A
G
F
F
E
E
D
D
C
B
B
Unité de stockage
Unité de stockage
2 000 REL 72
2 500 REL 88
Largeur : 720 mm
Stockage maxi :
5 x 2 000 l =
10000 litres
H
C
H
Largeur : 885 mm
Stockage maxi :
4 x 2 500 l =
10000 litres
A
F
A
E
G
B
F
E
B
C
D
C
D
Tableau de dimensionnement des réservoirs à fioul Lentz
Famille
Type
Poids
(kg)
Numéro
article
Hauteur
avec
tuyauteries
A
(cm)
Hauteur
réservoirs
H
(cm)
Longueur
réservoirs
B
(cm)
Largeur
1 réservoir
C
(cm)
Largeur
batterie 2
réservoirs
D
(cm)
Largeur
batterie 3
réservoirs
E
(cm)
Largeur
batterie 4
réservoirs F
(cm)
Largeur
batterie 5
réservoirs G
(cm)
EuroLentz-
700
RELC
69
1
60
24920
140
126
128
69
149
229
309
389
Confort
EuroLentzConfort
1000
RELC
69
2
75
24921
197
183
128
69
149
229
309
389
1000
RELC
75
3
70
30263
144
130
173
75
155
235
315
395
1500
RELC
75
4
95
30264
194
180
173
75
155
235
315
395
700
RELCB
69
5
55
30189
140
126
128
69
149
229
309
389
1000
RELCB
69
6
70
30190
197
183
128
69
149
229
309
389
1000
RELCB
75
7
65
30265
144
130
173
75
155
235
315
395
1500
RELCB
75
8
90
30266
194
180
173
75
155
235
315
395
EuroLentzConfort
“BASIC“
VarioLentz
VarioLentz
EuroLentz
EuroLentz
500
RVL
78
9
23
24622
123
109
78
78
164
250
336
422
700
RVL
78
10
25
24623
163
149
78
78
164
250
336
422
1000
RVL
78
11
40
24624
214
200
78
78
164
250
336
422
700
RELB
66
12
31.5
23812
138
124
119
66
141
216
291
366
1000
RELH
66
13
39.3
24363
195
181
119
66
141
216
291
366
1000
RELB
72
14
36.1
24364
140
126
165
72
152
232
312
392
1500
REL
72
15
57
24365
189
175
165
72
152
232
312
392
2000
REL
72
16
81.4
24366
192
178
218
72
152
232
312
392
2500
REL
88
17
96
22800
187
173
218
88.5
184
279.5
375
INTERDIT
15
